12K0211 - Kompresorius NEO tools - Nemokama naudojimo instrukcija
Raskite įrenginio instrukciją nemokamai 12K0211 NEO tools PDF formatu.
| Produkto tipas | Oro kompresorius su rezervuaru |
| Prekės ženklas | NEO tools |
| Modelis | 12K021-1 |
| Maitinimo įtampa | 220-240 V ~ 50 Hz |
| Variklio galia | 750 W |
| Maksimalus darbinis slėgis | 8 barai |
| Rezervuaro talpa | 24 l |
| Oro srautas (našumas) | 125 l/min |
| Variklio greitis | 1450 min⁻¹ |
| Elektrinės apsaugos klasė | I (su įžeminimu) |
| Apsaugos laipsnis | IP X0 |
| Neto svoris | 21 kg |
| Garso slėgio lygis (LpA) | 78 dB(A) (K=2 dB) |
| Garso galios lygis (LwA) | 80 dB(A) (K=2 dB) |
| Darbo režimas | S1 (nepertraukiamas darbas) |
| Pagrindinės funkcijos | Suspausto oro gamyba pripūtimui, pneumatiniams įrankiams, dažų purškimui ir kt. |
| Saugos įtaisai | Saugos vožtuvas, presostatas, terminė apsauga |
| Įprastinė priežiūra | Kondensato išleidimas po kiekvieno naudojimo, oro filtro valymas kas 10 valandų |
| Taisomumas | Originalios atsarginės dalys prieinamos per įgaliotą centrą |
| Rekomenduojamas laikymas | Sausa vieta, apsaugota nuo šalčio, temperatūra 5-30 °C |
Dažnai užduodami klausimai - 12K0211 NEO tools
Naudotojų klausimai apie 12K0211 NEO tools
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Kompresorius PDF formatu nemokamai! Raskite savo instrukciją 12K0211 - NEO tools ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. 12K0211 prekės ženklo NEO tools.

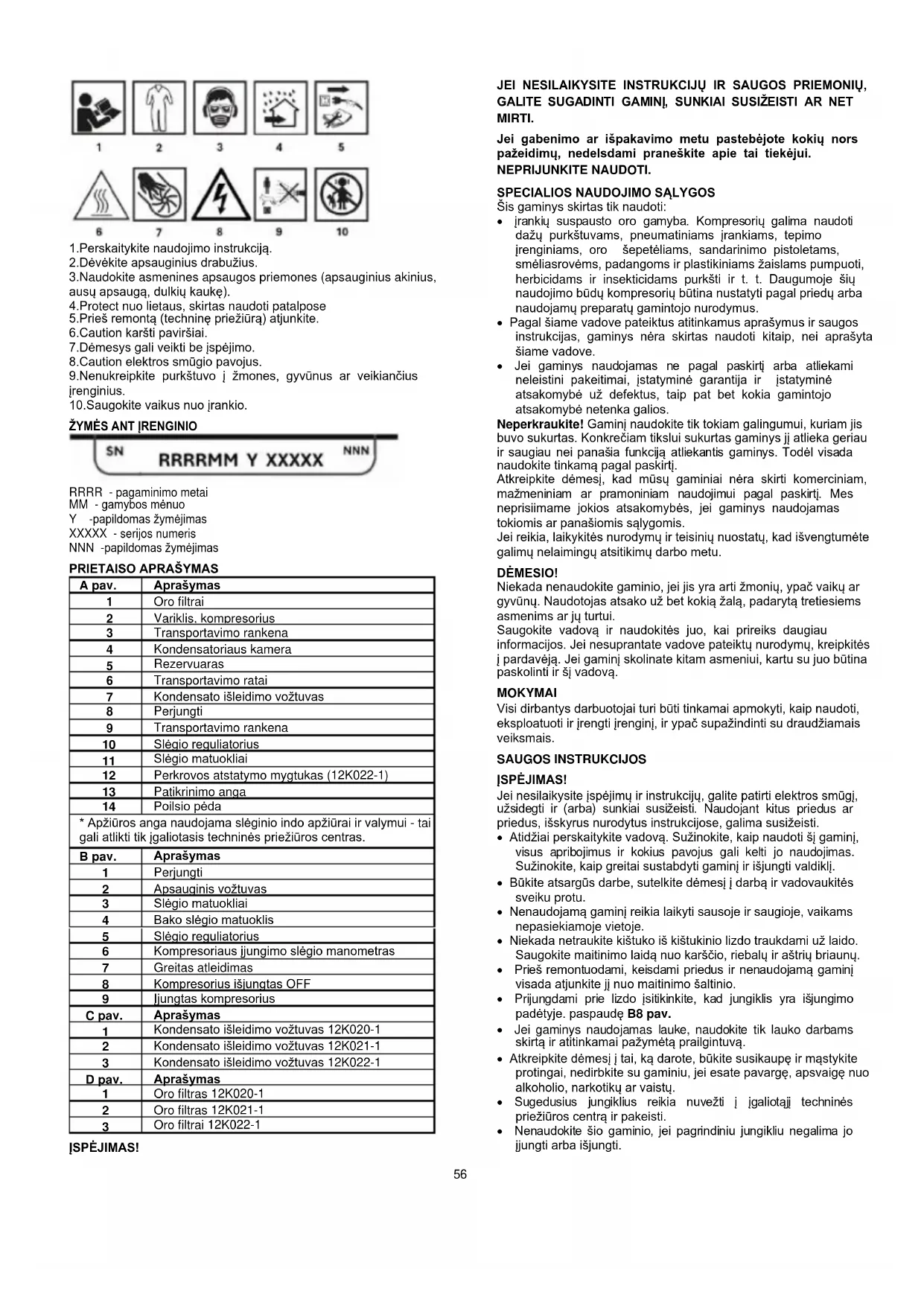

NAUDOJIMO INSTRUKCIJA 12K0211 NEO tools
1.Perskaitykite naudojimo instrukcija.
2.Devekite apsauginius drabuzius.
3.Naudokite asmenines apsaugos priemones (apsauginius akinius, ausu apsauga, dulkiu kauke).
4. Protect nuo lietaus, skirts naudoti patalpose
5.Pries remonta (technine prieziura) atjunkite.
6.Caution karsti pavirsiai
7.Demesys gali veikti be jspejimo.
8.Caution elektros smugio pavojus
9.Nenukreipkite purkstuvo j zmones, gyvunus ar veikiancius jrenginius.
10.Saugokite vaikus nuo jrankio.
ZYMES ANTIRENGINIO
SN
RRRRMM Y XXXXX
NNN
RRRR - pagaminimo metai
MM-gamybosmenuo
Y -papildomas zymejimas
XXXXX - serijos numeris
NNN -papildomas zymejimas
PRIETAISOAPRAŠYMAS
| A pav. | Aprašymas |
| 1 | Oro filtrai |
| 2 | Variklis. kompresorius |
| 3 | Transportavimo rankena |
| 4 | Kondensatoriaus kamera |
| 5 | Rezervuaras |
| 6 | Transportavimo ratai |
| 7 | Kondensato išleidimo vožtuvas |
| 8 | Perjungti |
| 9 | Transportavimo rankena |
| 10 | Slégio regulatorius |
| 11 | Slégio matuokliai |
| 12 | Perkrovos atstatymo mygtukas (12K022-1) |
| 13 | Patikrinimo anga |
| 14 | Poilsio péda |
| * Apžūrosanga naudojama sléginio indo apžūrai ir valymui - tai gali atlikti tik igaliotasis techninés priežūros centras. | |
| B pav. | Aprašymas |
| 1 | Perjungti |
| 2 | Apsauqinis vožtuvas |
| 3 | Slégio matuokliai |
| 4 | Bako slégio matuoklis |
| 5 | Slégio regulatorius |
| 6 | Kompresoriaus jjungimo slégio manometras |
| 7 | Greitas atleidimas |
| 8 | Kompresiorius išjungtas OFF |
| 9 | Jiungtas kompresorius |
| C pav. | Aprašymas |
| 1 | Kondensato išleidimo vožtuvas 12K020-1 |
| 2 | Kondensato išleidimo vožtuvas 12K021-1 |
| 3 | Kondensato išleidimo vožtuvas 12K022-1 |
| D pav. | Aprašymas |
| 1 | Oro filtras 12K020-1 |
| 2 | Oro filtras 12K021-1 |
| 3 | Oro filtrai 12K022-1 |
JSPÉJIMAS!
JEI NESILAIKYSITE INSTRUKCIJU IR SAUGOS PRIEMONIU, GALITE SUGADINTI GAMIN, SUNKIAI SUSIZEISTI AR NET MIRTI.
Jei gabenimo ar išpakavimo metu pastebëjote kokü nors pažeidimü, nedelsdami praneskite apie tai tiekëjui. NEPRIJUNKITE NAUDOTI.
SPECIALIOS NAUDOJIMO SALYGOS
Sis gaminys skirtas tik naudoti:
- jrankiu suspausto oro gamyba. Kompresoriu galima naudoti dazurpurkstuvams, pneumatiniams jrankliams, tepimo renginiams, oro sepeteliams, sandarinimo pistoletams, smeliasrovems, padangoms ir plastikiniams zaislams pumpuoti, herbicidams ir insetkidamds purki t. t. Daugumoje siu naudojimo budu kompresoriu butina nustatyip pagal priedu arba naudojamupreparatu gamintojo nurodymus.
- Pagal siame vadove pateiktus atitinkamus aprasymus ir saugos instrukcijas, gaminys nera skirtas naudoti kitaip, nei aprasya siame vadove.
- Jei gaminys naudojamas ne pagal paskirti arba atliekami neleistini pakeitimal, jstatyminé garantija ir jstatyminé atsakomybe už defektus, taip pat bet kokia gamintojo atsakomybe netenka galios.
Neperkraukite! Gaminj naudokite tik tokiam galingumui, kuriamjis buvo sukurtas. Konkreciam tikslui sukurtas gaminys jj attieka geriau ir saugiau nei panasia fungcija atliekantis gaminys. Todel visada naudokite tinkama pagal paskirtj.
Atkreipkite demesi, kad musu gaminiai nera skirti komerciniam, mažmeniniam ar pramoniniam naudojimui pagal paskirtj. Mes neprisiimame jokios atsakomybés, jei gaminys naudojasstokiomis ar panasiomis salygomis.
Jei reikia, laikykites nurodymu ir teisiniu nuostatu, kad isvengtumete galimny nelaimingu atsitikmu darbo metu.
DÉMESIO!
Niekada nenaudokite gaminio, jeijis yra arti zmoniu, ypac vaiku ar gyvunu. Naudotojas atsako uz bet kokia zaalapadaryta tretiesiems asmenims ar ju turtui.
Saugokite vadova ir naudokités juo, kai prireiks daugiau informacijos. Jei nesuprantate vadove pateiktu nurodymu, kreipkités j pardaveja. Jei gaminj skolinate kitam asmenui, kartu su juo butina paskolinti ir sj vadova.
MOKYMAI
Visi dirbantys darbuotojai turi buti tinkamai apmokyti, kaip naudoti, eksploatuoti ir jrengti jrenginj, ir ypač supražindinti su draudžiamais veiksmais.
SAUGOS INSTRUKCIJOS
ISPEJIMAS!
Jei nesilaikysite jspejmu ir instrukcjju, galite patirti elektros smugj, uzsidegti ir (arba) sunkiai susizeisti. Naudoant kitus priedus ar priedus, iskyrus nurodytus instrukcjose, galima susizeisti.
- Atidzai perskalykite vadova. Suzinokite, kaip naudoti šj gaminji visus apribojimus ir kokius pavojus gali kelti jo naudojimas. Suzinokite, kaip greitai sustabdyti gaminj ir isjungti valdiklj.
Bukite atsargus darbe, sutelkite demesi darba ir vadovakitessveiku protu.
Nenaudojamagaminreikia laikytisausojeir saugioje,vaikams nepasiekiamoje vietoje. - Niekada netraukite kištuko iš kištukinio lizdo traukdami uz laido. Saugokite maitinimo laidnuo karšćio, riebalu ir astriu briaunu
- Pries remontuodami, keisdami priedus ir nenaudojama gaminj visada atjunkite jj nuo maitinimo saltinio.
- Prijungdami prie lizdo jsitikinkite, kad jungiklis yra isjungimo padetye. paspaude B8 pav.
- Jei gaminys naudojamas lauke, naudokite tik lauko darbams skirtjair atitinkamai pazymeta prailgintuva.
- Atkreipkite demesj tai, ka darote, bukite susikaupe ir mastykite protingai, nedirbkite su gaminiu, jei esate pavarge, apsvaige nuo alkoholio, narkotiku ar vaistu.
- Sugedusius jungiklius reikia nuvezti j galiotaji technines prieziuros centra ir pakeisti.
-
Nenaudokite sio gaminio, jei pagrindiniu jungikliu negalima jo jjungti arba isjungti.
-
Sis gaminys sukurtas laikantis visu jam taikomu saugos reikalavimir standart. Bet kokj remonta turi atlikti tik kvalifikuotas asmuo, o atsargines dalys turi buti pakeistos originaliomis, nes priesingu atveju naudotojas gali atsidurti rimbame pavojue.
DARBO SU KOMPRESORIUMI SAUGOS INSTRUKCIJOS
REZERVUAROPAUSAGINIS VOZTUVAS
- Sis voztuvas jrengiamas gamykloje, kad butu isvenga slegio grandines, kompresoriaus ir variklio pazeidimu.
Gamykloje ji yra nustatyta pagal konkreciq riba konkreciam modeluiir reguliavimui,todel naudotojasNiekada neturetu jos keisti,nes tai automatiskai panaikins garantija.
SLEGIO JUNGIKLIS
- Oro jungiklis nustatomas gamykloje, kad jranga veiktu optimalai. Niekada nepakeiskite ir nenuimkite sio jungiklio, nes per didelis oro slegis gali rimtai sugadinti jrangaruba suzalotizmogu.
VARIKLIS IR KOMPRESORIAUS SIURBLYS
- Eksplatojuant oro kompresorial jkaista. Niekada nelieskite variklio, slegio liniju ar kompresoriaus.
- Jei jungiklis yra jjungtas, kompresorius veikia automatiskai, kai jjungiamas maitinimas.
- Niekada nebandykite reguliuoti, kai maitinimo kabelis jungtas ir (arba) prijungtas.
DÉMESIO: SUSPAUSTAS ORAS
- Irrenginio suslégtame ore gali buti anglies monoksido. Susidaresoras netinkamas kvépuoti.
- Visada naudokite respiratoriu, kai purskiate dažus arba dirbate dulketoje aplinkoje.
- Naudojant suslegtora gali pasklii dulkiir (arba) daleliu visada devekite apsauginius akinius.
- Jei mašina naudiojama degioms medžiagoms purksti, statykite ja pries věja ir saugiu atstumu.
- Niekada nenukreipkite purskiamojo pistoleto j save, kitus Žmones ar gyvūnus.
SUSPAUSTO ORO SISTEMA
Per didelis slegis slegio grandineje gali sukelti sprogima arba plysima. Siekiant apsisaugoti nuo, gamykloje yra nustatyta saugos verte. Nenuimkite, nereguliuokite ir nekeiskite sio voztuvo.
- Jokiomis aplinkybémis negalima virinti, gržti ar keisti slegio grandinés daliu.
- Jei kuri nors iš pirmiau nurodytu salgyu bus pakeista arba pazeista, gamintojo garantija neteks galios. Atkreipite démesj, kad visos atsarginés dalys turi buti jsigytos tokios pat specifikadjos kaip ir originali jranga. Del atsarginiu daliu ar specifikaciju kreipkites jigaliotaji prekybos atstova.
GREITAS RYSYS
Jei suslgo oro jungtis nesandai, turi glios korozjos pozymiu, mechaniniu pazeidmu arba isJos issiskiriaoras, Nedelsdami isjunkite masina ir kreipkites j galiotaji techninés prieziuros centra. Naudoant masina su sugedusiu antgaliu, gali trukti oro antgalis arba netiketai istketi auksto slegiooras, del to gali buti mirtinai ar sunkiai suzalotaszmogus.
ELEKTROS REIKALAVIMAI
Jreenginys turi buti prijungtas prie tinkamai jzeminto lizdo.
- Niekada nenaudokite esant kitai nei 220-240 V / 50 Hz vardinei jtampai. Grandine turi buti tinkamai apsaugota.
- Prijunkite tik prie elektros grandines, apsaugotos srovés, apsaugos itaisu, kurio sueikimo srové neviršija 30mA .
APSAUGINE JRANGA
- Devěkite apsauginius akinius! Dirbant su masina j akis gali patekti svetimkūniu, kurie gali rimitai pazeisti akis. Jprastu akiniu nepakanka akims apsaugoti. Pavyzdžiui, korekciniai akiniai arba akiniai nuo saules neužtikrina tinkamos apsaugos, nes jie neturi specialaus apsauginio stiklo ir néra pakankamai uždari iš šony.
PASTABA: masina yra labai triuksminga
- Devěkite tinkamas apsaugos nuo triukšmo priemones! Triukšmas gali pakenkti klausai arba ja prarasti. Darbo metu dažnai darykite pertraukas. Ribokite kasdienj triukšmo poveikj.
Tinkamomis salgygomis naudojamos apsaugines priemones, pavzdzuii, kauke nuo dulkiu arba salmas, pades sumazinti suzeidimu skaiciu, ypa'kai apdorojant susidaro dulkEs arba kyla pavojus atsitrenkti galva i issikiisusiasar zemas kliutis.
PREVENCIJA IR PIRMOJI PAGALBA
Pastaba: visada rekomenduojama:
- Turimas tinkamas gesintuvas (sniego, milteliu).
- Visiskai sukomplektuota pirmosios pagalbos vaistinéle, lengvai prieinama aptarnaujanciam personalui ir operatoriui.
- Mobilusis Telefonas arbaKitas prietaisas, kuriuogalima greitai issikviesti pagalbos tarnybas.
Ismanyti pirmosios pagalbos teikimo principus. Palydovas turi laikytis saugaus atstumo nuo darbo vietos ir visada jus matyti!
Susieidus visada laikykites pirmosios pagalbos taisykliu.
- Elektros smugio atveju labiau nei bet kur kitur butina pambrzti sauguma ir rizikos gelbetojams pašalinima. Nukentéjes asmuo paprastai lieka kontakte su elektros jrenginiu (sužalojimo saltiniu) del elektros smugio sukeltu raumenu spazmu. Tokiu atveju vyksta trauminis procesas. Todél butina PIRMIAUSIA bet kokiomis priemonémis ijsungti elektros energijos tiekima. Tada iskvyskite greitaja medicinos pagalba arba kita profesionali tarnybq.
GAISRO ATVEJU:
- Jei variklis prada rukti arba iš je prada veržtis dumai, isjunkite gaminj, atjunkite maitinimo šaltinj ir nueikite j saugia vietá.
Gaisrui gesinti naudokite tinkama gesintuva (CO2, sausus miltelius, halotrona). - NEPANIKUOKITE. Panika gali padaryti dar daigiau zalos.
REZIDUALI RIZIKA
Net jei gaminys naudiojas laikantis instrukciju, nejmanoma pašalinti visu su jo naudojmu susijusić pavoj. Toliau išvardtyi pavojai gali kilti del gaminio konstrukcjos:
- Elektros pavojus, kylantis del prisilitimo prie aukstos jtampos daliu (tiesioginis salytis) arba daliu, kurios buvo veikiamos aukstos jtampos del gaminio gedimo (netiesioginis salytis).
- Silumos pavojus, sukeliantis nudegimus ar kitus sužalojimus del galimo salycio su aukstos temperaturos daiktais ar medziagomis, jskaitant saltinius.
- Pavojus, kylantis del salycio su kenksmingais skysciais, dujomis, rukais, dumais ir dulkemis arba ju jkvepus.
Pavojai, kylantys del nesilaikymo ergonominiu gaminio Projektavimo principu, pavyzdziui, pavojai del nesveikos kuno padeties ar pernelyg didelio kruvio ir nenaturalios zmogaus rankos ir (arba) plastakos anatomijos, susije su rankenos konstrukcija, gaminio pusiausvyra. - Nefiketo paleidimo, netiketo variklio greicio virsijimo del valdymosistemas gedimo ir (arba) gedimo keliami pavojai yra susije su rankenos ir pavaros iisdystymo klaidomis.
- Pavojai, susije su negalejimu sustabdyti gaminio geriausiomis salygomis, yra susije su rankenos tvirtumu ir gaminio iisdestymu ne prie variklio.
- Produktok kontrolés sistemas gedimo pavojai yra susijë su rankenos tvirtumu, imtuvu iśděstymi ir zenklinimu.
Pavojai, kylantys del saudanciu daiktu ar purskiamu sksiu. - Mechaninis pavojus del pjaustymo ir atmetimo
- Triukšmo keliamas pavojus, kad gali sutriki klausa (kurtumas) in atsirasti kitu fizologiniu sutrikimu (pvz., pusiausvyros praradimas, samones netekimas).
Vibracijos rizika (sukelia kraujagysli ir neurologinius ranku-ranku sistemas pazeidimus, pvz., vadinamaja "baltuju pirstu liga").
ISPEJIMAS!
Gaminys sukuria labai mazo intensyvumo elektromagnetinj lauka.
Sis laukas gali trikyti kai kuriu sirdies stimulatoriu veikima.
Noredami sumazinti sunkiu ar mirtinu suzalojimu rizika, zmones, turintys sirdies stimulatoriu, turetu pasikonsultuoti su gydytoju.
Jei nera apsaugos nuo virsjtampiu, naudotojas turi uztkrinti, kad maitinimo grandineje butu sumontuotas apsaugos nuo virsjtampiu itaisas. Jis turi atitiki standarto EN60204-1 reikalavimus. Kreipkites patarimo j elektrika.
Nenaudokite sio kompresoriaus sprogioje aplinkoje: kyla rimtu nelaimingu atsitikmu ir gaisro pavojus.
Didelé alyvos klampa gali atsirasti šalto paleidimo metu, užsikimše alyvos filtrai arba vožtuvo gedimas gali sukelti alyvos badà; Kai kompresorius veikia, angos turi būti uzdarytos.
Nustatykite, kada kompresorius valdomas automatiskai arba nuotoliniu budu. Imkites bütinu priemoniu, kad butu uzkirstas kelias automatismiam paleidimui arba paleidimui nuotoliniu budu, kai kompresorius yra aptarnaujamas, prizürimas ar tikrinamas: uzblokukite pagrindjin elektrós atjungiklj.
Išleidimo vamzdyne gali susidaryti koksas ir sukelti gaisra arba sprogima.
Perdirbtu duju, kurios gali iistumti kvepavimo ora, koncentracija turetu buti priimtino lygio. Naudotojas turetu vadovautis standartu EN 12021 del leistinu tersalu koncentraciju kvepavimo ore.
Pries pradedant eksploatuoti kompresoriu, jo susidariusiemskysciams aporotri reikia naudoti separatorius, gaudykles irevakuacijos itaisus, nes jie nera tiekiami;
ATRADIMAS
Ispakave gaminj is dezés, atidziai patikrinkite visas dalis.
- Neišmeskite pakavimo medziagu, kol kruopschiai nepatikrinsite, ar jos neliko gaminio dalimi.
- Nepalikite pakuotas daliu (plastikini maišeliu, segtukir pan.) vaikams pasiekiamoje vietoje, nes jos gali buti potencialus pavojašaltinis. Kyla pavojus praryti arba uzdusti!
- Jei gabenan arba iispakuojant pastebejote pazeidimu, nedelsdami praneškite apie tai tiekëjui. Nenaudokite gaminio!
- Rekomenduojame iissaugoti pakuote, kad galetumete naudoti ateityje. Toliau perdirbkite arba salinkite pakuotés medziagas pagal gliojancius teisés aktus. Atskiras pakuotés dalis surusiokite pagal medziagas ir nurseškite j atitinkamas surinkimo vietas. Del issamesnes informacijos kreipkites j vietos administracija.
Gabenant pakuotéje esancios tvirtinimo detalles gali atsilaisvinti.
RINKINIO TURINYS
Kompresoriu statykite svarioje, sausoje ir gerai vedinamoje vietoje. Kompresoriu statykite 12-18 cm atstumu nuo sienos ar kitos kliuties, galinios trukdyti oro srautui per ventilatoriu. Kompresoriu statykite ant stabilaus, horizontalus pavirsiaus. Kompresiorius suprajtuotas su silumos iisklaidymo briaunomis, kad butu uztikrintas tinkamas ausinimas. Palaikykite briaunas irKitas dalis, kuriose kaupiasi dulkEs ar nešvarumai, svarias. Svarus kompresorius veikia vesiaiu ir uztikrina ilgesnj veikima. Nedekite ant kompressoriaus skudury, indu ar kitu medziagu.
Nustatykite didžiausia slegi ir prijunkite kompresoriu prie maitinimo saltinio. Pasieke didžiausia slegi, ijsjunkite tinkamai veikianti kompressori ir patikrinkite, ar nera nuotekio. Jei aptinkamas oro nuotékis, isleiskite slegi is oro antgalio ir pries toliau naudodami kompressori patikrinkite ir suremontuokite jj igalotame technines prieziūros centre.
DÉMESIO: niekada nenaudokite kompresoriaus, kuriame yra suslègto oro nuotékis!
Maśina judinkite tik keldami rankena, niekada netraukite už prijungtu Žarnu ir kabeliu.
ISPEJIMAS API PASIRUOSIMA DARBUI!
Naudodami kompresoriu, visada laikykite ir transporteukite ji darbinéje padétye (stovédami, remdamiesi kojomis ir ratais ant lygaus, kieto pavirsiaus - bakas nuleistas Žemyn, o kompresoriaus variklis pakeltas aukstyn). Kompresoriu niedaka negalima palenkti aukstyn kojomis!
ORO ZARNOS PRIJUNGIMAS IR ATJUNGIMAS
Mašinoje jrengta greito prijungimo jungtis oro Žarnai prijungti.
- Naudojant suslégtaji orajvairiems numatyiems tikslams (priptumui, pneumatiniams irankiams, dazymui, plovimui tik vandens pagrindupagamintaisplovkliaisir.t.),reikia zinoti ir laikytis kiekvienu konkreciu atveju nustatytsaisykiu.
Pries atlikdami technine prieziura, prijungdami jrankius ar priedus, visada isleiskite slegi is bako. Prijungiant pneumatj jrankj prie kompresoriaus tiekiamo suslegto oro zarnos, privaloma nutraukti oro srauta is zarnos.
Privaloma nutraukti oro srautq is zarnos
SLEGINES ZARNOS JUNGTIS
Prijunkite slegio zaama prie greitojo atleidimo jungties B7 pav.
- Patikrinkite, ar teisingai prijungta oro zaarna.
ORO ZARNOS ATJUNGIMAS
- Jkiškite oro linjos jungtj ggreito atlaisvinimo jungtj, 1 pav. B7.
- Patraukite flansa atgal link manometro.
- Ištraukite oro linjos jungti ir atlaisvinkite flansa.
DARBINIO SLEGIO NUSTATYMAS
Nustatyda darbinj slegi galima suzinoti is manometro B6 pav. Sukite B5 pav. esantj regulaoriq pagal rodykles, kad padidintumete arba sumazintumete slegi, kuriam esant jsijungia kompresorius. Maizinant slegi, manometro rodyklps Pokytis ivyksta tik is dalies sumazinus oro kiekj.
DÉMESIO! Niekada nevirśykite prijungto prietaiso didžiausio darbinio slegio lygio. Neužveržkite fiksavimo veržlés per didele jega.
KOMPRESORIAUS NAUDOJIMAS
Pries naudodami prietaisa atidziai perskaitykite toliau nurodytus veiksmus;
Pries atlikdami technine prieziura, prijungdami jrankius ar priedus, visada isleiskite slegi is bako.
- Patikrinkite, ar varztai ir verzlèsGERAI priverzti.
- Patikrinkite, ar is oro bako isleidziamas kondensatas ir ar uzdarytas isleidimo kamstis.
- Patikrinkite apsauginio voztuvo, oro bako ir visu sleginiu priedug bukle.
- Jei oro filtras nešvarus, pakeiskite arba išvalkyite jj.
- Patikrinkite, ar teisingai prijungta oro zharna.
PALEIDIMAS / ISJUNGIMAS
Noredami jungti jrenginj, patraukite jungkij pav. B1 i virsu. Jungiklis bus jungimo padetye pav. B9
Noredami isjungti kompresoriu, paspauskite jungiklj pav. B1. Jungiklis bus isjungimo padetyje pav. B8
-
Junkite kompresori, leiskite oro rezervuarui suslegt i r patikrinkite, ar nera oro nuotekio.
-
Nustatykite reikiamarDarbin slegj.
-
jei oro rezervuare yra pakankamas slegis, mašina automatiskai išsjungia.
-
jej slegis per mazas, jrenginys jsijungia automatiskai.
BaigDarba visada isjunkite maina. Atidarykite bako ventiliacin anga, isleiskite orir pašalinkite susikaupusj kondensata.
PrieziuROS IR SAUGOJIMO DEMESYSI
Bent karta per metus patikrinkite ir sureguliuokite masina, kad kvalifikuoti jgaloto aptarnavimo centro darbuotojai jsitikintu, jog ji tinkamai veikia.
Tinkama techniné priežiura yra butina, kad mašina veiktu saugiai, ekonomiskai ir be sutrikumu.
Nesilaikydami techninés priežiūros instrukcijur ir atsargumo priemoniu, galite sunkiai susizéisti arba Žuti. Visada laikykites šiame vadove išvardytu prooeduru, atsargumo priemoniu, rekomenduojamos techninés priežiūros ir rekomenduojamu patikrinimu.
ISPEJIMAS
Pries atlikdami bet kokius darbus su maśina (technine prieziūra, apziūra, priedu keitima, aptarnavimā) arba pries laikydami maśina, visada ijsjunkite variklj, palaukite, kol visos judancios dalys sustos, ir leiskite maśinai atvesti. Apsaugokite variklj nuo atsitiktinio paleidimo (atjunkite maitinimo šal'tnju noe elektrós tinklo). Pries atlikdami technine prieziūra, prijungdami irankius ar priedus, VISADA išleiskite sleqi is oro Žaròns ir bako.
Atjunkite kompresoriu nuo elektros tinklo. Niekada neprijunkite ir neatjunkite irankio technines prieziuros metu.
- Visada jsitikinkite, kad visos verzlés ir varztai yra gerai priverzti, ir patikrinkite, ar masina gerai veikia.
- Laiky kite masina geros buklés, prireikus pakeiskite ant masinos esancias jspejamasias ir instrukciju etiketes.
- Visada jsitikinkite, kad ventiliacjos angose nera siukšliu.
- Saugumo sumetimais pakeiskite susidévejusias ar pazeistas dalis. Naudokite tik originaias atsargines dalis ir priedus. Dalys, kurios nebuvo isbandytos ir patvirtintos jrangos gamintojo, gali sukelti nenumatytu pazeidimu.
- Kitus, šiame skyriije neapraśyts remonto ir techninés priežiūros darbus, kurie yra sudétingesni arba kuriems atlikti reikia specialiu jrankiu, patíkekite mūsū galiotajam techninés priežiūros centrui.
KONDENSATO ISLEIDIMAS IS ORO REZERVUARO
Po kiekvieno naudiojimo butina iš bako išleisti kondensata. Kondensata, kuris susidaro bakelio viduje del ore esancios dregmès, reikia periodiskai išleisti (arba po to, kai dirbama ilgiau nei valanda). Tai daroma siekiant apsaugoti bakau nuo rudziir neriboti jo talpos.
- Drenažas turi būti atliekamas esant ne didesniam kaip 1,5 mm slégiui. 1 -2 bar.
- Pakreipkite baka j zemiausia jmanoma isleidimo angos, esancios bako apacioje, padetj C1 (12K020-1) arba C2/3 (12K021-1/12K022-1) pav.
- Atsargiai atsukite varzta; oro slegis iistums kondensata iš bako.
- Kai rezervuare bus tik švarusoras, pasukiteir priverzkite varzta.
APSAUGINIO VOZTUVO VALYMAS
Prieskieviena naudojima patikrinkite apsauginio voztuvo bukle.
- Užtikrinkite, kad bandymo metu bakas būtu tuscias. Slégio matuoklis B4 pav. turi rodyti 0 bar.
ORFILTROVALYMAS
- Atsukite filtro dangtelj D1 pav. (12K020-1) arba D2/3 pav. (12K021-1/12K022-1).
- Nuimkite oro medio tangtelj.
- Isimkite filtrokasete.
Noredami pašalinti nešvarumus, svelnial stuktelékite filtrj kietapavirsiu. Niekada nebandykite nešvarumu pašalinti sepeteliu, neshepets gali priversti nešvarumus jsiskverbtj j pluostus. Jei filtras yra labai nešvarus, pakeiskite jj nauju.
TECHNINES PRIEZIUROS LENTELE
| Prieš kiekviena naudojima | Išleiskite kondensata iš bako |
| Patikrinkite, ar nesigirdi nejprastu garsu arba vibracijos | |
| Išitikinkite, kad visos veržlès ir varžtai yra priveržti. | |
| Kas 10 darbo valandy | Išvalykite oro filtrà |
| Kas 40 val. veikimo | Patikrinkite, ar oro sistemoje néra nuotékio, naudodami muiluota vandenj. |
Technine prieziura reikia atlikti dazniau, jei kompresorius naudojamas šalia dažu purskimo darbu arba dulketoje aplinkoje. Visa kitä technine prieziura ir remonta gali atlikti tik mûsù serviso atstovas.
VALYMAS
- Po kiekvieno naudojimo masina krupsciai isvaly kite.
- Neleiskite, kad rankenos butu suteptos aliejumi ar riebalais. Rankena valkyite dregnă sluoste ir muilu. Valymui niekada nenaudokite agresyviu plovikliu ar tirpikliu. Tai gali nepataisomai sugadinti gaminj. Plastikines dalis gali pazeisti chemines medziagos.
Produktu nvalykitie siek tiek sudrekinta sluoste arba sepeteliu. - Isvalykite jrenginio korpusa, ypač ventililiacjos angas.
SANDÉLIAVIMAS
- Laiky kite aparata vaikams nepasiekiamoje vietoje.
- Išjunkite variklj ir išraukite kistukaj is elektros lizdo, kai masina nenaudojama.
- Patikrinkite, ar isleidimo slegis yra lygus nuliui (0) psi, iki galo pasukdami regulatoriaus rankenele, kad visiskai sumazintumete isleidimo oro slegi.
- Nuimkite pneumatinj jrankj arba prieda.
Leiskite masinai atvesti. Isleiskite ora i is oro bako atidarydami bako apacioje esantj isleidimo voztuva. -Nelaikykite masinos ilga laika tiesioginiuose saules spinduliuose. - Saugumo sumetimais pakeiskite susidévêjusias ar pazeistas dalis.
- Mašina laiky kite švarioje, sausoje, tamsioje ir neuzsakanicoje vietoje, apsaugotoje nuo dulki ir vaikams nepasiekiamoje vietoje. Optimal laikymo temperatura yra nuo 5^ iki 30^ .
- Jei jmanoma, laikymui naudokite originala pakuote.
- Uždenkite kompressoriú tinkamu apsauginiu dangciu, kuris nesulaiko dregmés. Nenaudokite plastikines plevelés kaip dangcio nuo dulkiu. Neporetas dangtis sulaikys dregmé aplink aparata, skatindamas rudziu atsiradimä ir korozija.
TRANSPORTAS
Išjunkite variklj ir ištraukite kištuka iš lizdo. Transportuodami saugokités, kad masina nenukristu ar kitaip nesusvyruotu. Transportuodami masina pritvirtinkite, kad ji nenuslystu ir neapvirtstu. Ant masinos nedekite jokiü daiktu.
PROBLEMU SPRENDIMAS
Masinos gedimus, kurios reikia pašalinti, visada turi šalinti specializuotos dirbtuvës. Neteisetas jsikišimas gali sukelti Žal. Jei negalite pašalinti gadimo cia aprasytomis priemonëmis, kreipkitës jjgaliotaji techninës priežiūros centra.
| Problema Galima | priežastis Korekciniai veiksmai | |
| Kompresorius nejsijungia | Pagrindinio maitinimo šaltinio gedimas. Prijungimas prie elektrós tinklo. Perkaitimas. | Patikrinkite perdegusio saugiklio / jungiklio priežastj. Pakeiskite arba iš naujo nustatykite Kreipkitës j igaliotaji techninës priežūros centra Palaukite, kol variklis atvës |
| Per mažas slëgis | Oro nuotëkis apsauginiame vožtuve. Užsikimşës oro filtras. Sugedës atbulinis vožtuvas. | Patikrinkite vožtuva rankiniu būdu ištraukdami Žiedus. Jei taip yra, vožtuva vis tiek reikia pakeisti igalotame techninës priežūros centre. Prierekus išvalykite arba pakeiskite. Atgalinj vožtuva pakeiskite igalotame paslauga |
| Apsauginio vožtuvo išleidimas | Sugedës slëgio jungiklis arba neteisingas reguliavimas | Patikrinkite, ar teisingai sureguliuota ir ar problema , pakeiskite slëgio jungiklj galiotame techninës priežūros centre. |
TECHNINIAI DUOMENYS
| 12K020 | 12K021 | 12K022 | |
| Parametras | Vertè | Vertè | Vertè |
| Maitinimo jtampa | 220-240 V KINTAMOSIOS SROVÉS | ||
| Maitinimo dažnis | 50 Hz | ||
| Veikimo režimas | S1 | ||
| Nominali variklio galia | 550W | 750W | 1100W |
| Variklio greitis | 1450 min1 | ||
| Apsaugos klasè | I | ||
| Didžiausias slègis | 8 barai | ||
| Išjungimo slègis | 8 barai | ||
| Talpyklos talpa | 12l | 24l | 50l |
| Veikimas | 95 l/min | 125 l/min | 180 l/min |
| Apsaugos laipsnis | IP X0 | ||
| Masé | 15 kg | 21 kg | 36,5 kg |
12K020-1;12K021-1;12K022-1 nurodo ir tipa,ir masinos pavadinim
TRIUKSMO IR VIBRACIJOS DUOMENYS
| Garso slégio lygis | LpA= 78dB(A) K= 2 dB(A) |
| Garso galios lygis | Didžiausia. LwA= 80 dB(A) K= 2 dB(A) |
Informacija apie triuksmir vibracija
Irangos kleidziamo triuksmo lygi apibudina: kleidziamo garso slegio lygis Lpa ir garso galios lygis LwA (kur K - matavimo neapibreztis).
Siose instrukcijose nurodytas garso slegio lygis Lir garso galios lygis Lw buvo ismatuoti pagal EN 1012-1.
APLINKOS APSAUGA
1 Elektra varomu gaminiu negalima ismesti kartu su buitinemisi, atlekomis, juos reikia pristatyi j attinkamas utilzavimo vietas. Dei, informacios apie salinima kreipkites j gamioo pardaveja arba vici, valdizios institucja. Elektris oer elektronisches jrangos atlekose yra, medziag, kurios nera nekenksmingos aplinkai. Neperdirba jrangi kelia potenciulpavoju aplinkai ir zmoniu svekatalai.
"GTX Poland Spóka z ograniczona odpowiedzialnosci" "Spóka komandytowa", kurios registruota buveiné yra Varuvoje, ul. Pograniczna 2/4 (toliau - "GTX Poland") infomuoja, kad visos autoriu teises j sio vadovo (toliau - "Vadovas") turinj, jskaitant, be kita ko. Visos autoriu teises j sio vadovo (toliau - Vadovas) turinj, jskaitant, bet neapsirbojan, jo teksta, nuotrakas, diagramas, bržinius, taip pat jo kompozicija, prklauso tik GTX Poland ir yra teisinës apsaugos objektas pagal 1994 m. vasario 4 d. Autoriu teisiir gretutiniu teisi jstatyma (t.y. 2006 m. Istatymu leidinio N° 90, 631 punktas su pakeitimais). Kopijuoti, apdoroti, publikovi, keisti komercinialis tikslais visa vadova ir atskirus jo elementus be rastiško "GTX Polska" sutikimo yra grižtal draudziama ir gali uztraukti civilne i baudžiamajá alsakomye.
EB atitikties deklaracija
Gamintojas: Sp.k
Prekybos pavadinimas: NEO TOOLS
Serljos numeris: 00001 ÷ 99999
Pirmiau aprasytas gaminys atitinka siuos dokumentus:
Masinu direktyva 2006/42/EB Elektromagnetinio
Triukšmo emisijos direktyva 2000/14/EB su pakeitimais, padarytais Direktyva 2005/88/EB Garantuotas garso galios lygis LWA= 80 dB(A) Ismatuotas garso galios lygis LWA= 78,1
dB(A) K = 1,99 dB(A)
Ir atitinka standartu reikalavimus:
EN 62841-1:2015; EN 1012-1:2010
Si deklaracija taikoma tik tokioms masinoms, kokios jos pateikiamos j rinka, ir neapima sudedamuju daliu.
prideda galutinis naudotojas arba atlieka veliau.
ES reziduoanjio asmens, igalioto rengti technine dokumentacija, vardas, pavarde ir adreas:
Pasirasyta:
Prekybos pavadinimas: NEO TOOLS
Serijos numeris: 00001 ÷ 99999
Pirmiau aprasytas gaminys atitinka siuos dokumentus:
Mašinć direktyva 2006/42/EB Elektromagnetinio
suderinamumo direktyva 2014/30/ES RoHS direktyva
2011/65/ES su pakeltimals, padarytals Direktyva 2015/863/ES
Triukšmo emisijos direktyva 2000/14/EB su pakeitimais,
padarytais Direktyva 2005/88/EB Garantoatas garso galios
lygis LWA = 80 dB(A) lismatuotas garso galios lygis LWA = 78,1
dB(A) K=1,99 dB(A)
Ir atitinka standarty reikalavimus:
EN 62841-1:2015; EN 1012-1:2010
Si deklaracija taikoma tik tokioms masinoms, kokios jos pateikiamos i rinka, ir neapima sudedamuju daliu. prideda galutinis naudotojas arba atlieka veliau.
ES reziduoanjio asmens, igalioto rengti technine dokumentacija, vardas, pavarde ir adreas:
Pasirasyta:
Prekybos pavadinimas: NEO TOOLS
Serijos numeris: 00001 ÷ 99999
Pirmiau aprasytas gaminys atitinka siuos dokumentus:
Masinu direktyva 2006/42/EB Elektromagnetinio
Triuksmo emisijos direktyva 2000/14/EB su pakeitmais, padarytals Direktyva 2005/88/EB Garantuotas garso gallos lygis LWA = 80 dB(A) lismatuotas garso galios lygis LWA = 78,1
dB(A) K = 1,99 d B( A)
Ir atitinka standarty reikalavimus:
EN 62841-1:2015; EN 1012-1:2010
Si deklaracija taikoma tik rinkai pateiktoms masinoms ir neapima sudedamju daliu.
prideda galutinis naudotojas arba atlieka veliau.
ES reziduoanjio asmens, jgalioto rengti technine dokumentacija, vardas, pavarde ir adreas:
Pasirasya:
