GEBRUIKSAANWIJZING ACS 41 ALPINA

NL Kettingzaag voor boswerken - GEBRUIKERSHANDLEIDING

LET OP: Vooraleer de machine te gebruiken, dient men deleze handleiding aandachtig te lezen.

NO Kjedesag for vanlig skogbruk - INSTRUKSJONSBOK

ADVARSEL: les dette braksanvisingen noye f#r du bruker maskinen.

masina netiek stingri

tu reta, dzineja grudiens var izraisit operadora lidz svara zaudeesanu vai novirzit sliedi skersla vai operadora puse.
6. Lenam pavelciet iedarbinasanas rokturi uz 10-15 cm, lidz bus jutama noteikta pretestiba, tad energiski pavelciet to dazas reizes, lidz dzinejabus dzirdami pirmie spradzieni.

UZMANIBUL

wij danken u voor het feit dat u de voorkeur hebt gegeven aan once producten en wij hopen dat het gebruik van deze machine u zeer tevreden zal stellen en dat zij volledig aan uw verwachtingen zar voldoen. Deze handleiding is geschreven om u vertrouwd te makeen met uw machine en om u in staat te stellen haar op de Beste en de meest veilige manier te gebruiken: vergeet Niet dat deze handleiding een integrerend deel van de machine is, bewaar deze binnen handbereik zodat uhaar op elk gewenst moment kurz raadplegen en zorg ervoor dat ze de machine.altijd vergezelt ook als u de machine verkoopt of uitleent.

Deze neue machine is ontworpen en gemaakt in overeenstemming met de geldende voorschriften en is volkommen veilig en betrouwbaar indien zich worden gebruikt overeenkomstig de aanwijzingen in deze handleiding (voorzien gebruik); het gebruik voor andere doeleinden of het Niet in acht nemen van de aangegeven veiligheids-, ge bruiks-, onderhouds- en reparatievoorschriften worden als "oneigenlijk gebruik" beschouwd en brengt verval van, zo wel de garantie, als de aansprakelijkheid van de fabrikant steweeg waardoor de gebruiker zich verantwoordelijk is voor schade of letsel die hijzelf of anderen oplopen.

Neem steeds deplaatselijke wetten in verband met de veiligheid in acht, die het gebruik van de machine möglich beperken.

Mocht u verschillen gegenkomen:tussen wat beschreiben is en de machine die u bezit, denk er dan aan dat, aangezien het product continu verbeterd worden, de in deze handleiding opgenomen geevens zonder voorafgaande kennisgeving en zonder dat de fabrikant verplicht is de handleiding te updaten gewijzigd+kennen worden, waar bij de essentièle kenmerken met het oog op de veiligheid en de werkig evenwel onveranderd blijven. Neem ingeval van twijfel contact op met uw Verkoper. Wij wensen u een prettig gebruik van de machine toe!

INHOU

1. Identificatie van de hoofdcomponenten 2
2. Symbolen 3
3. Veiligheidsvoorschriften 4
4. Montage van de machine 7
5. Voorbereiding 8
6. Starten - Gebruik - Uitschakelen motor 10
7. Gebruik van de machine 12
8. Onderhoud en opslag 14
9. Opsporen van defecten 17
10. Accessoires 18

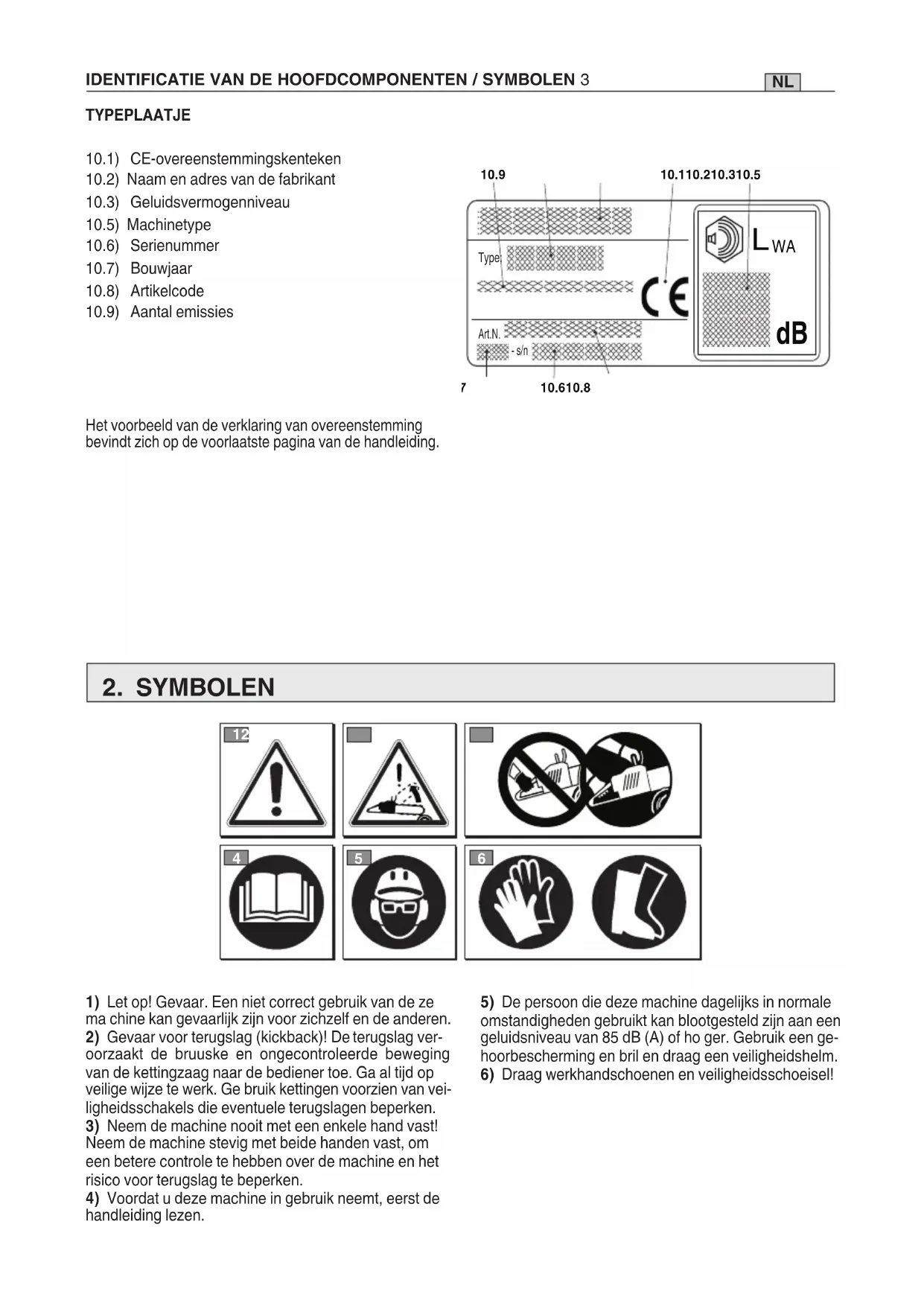

1. IDENTIFICATIE VAN DE HOOFDCOMPONENTEN

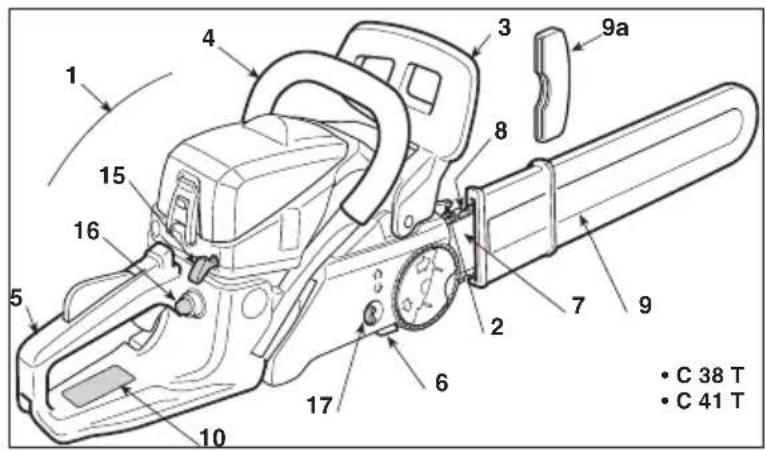

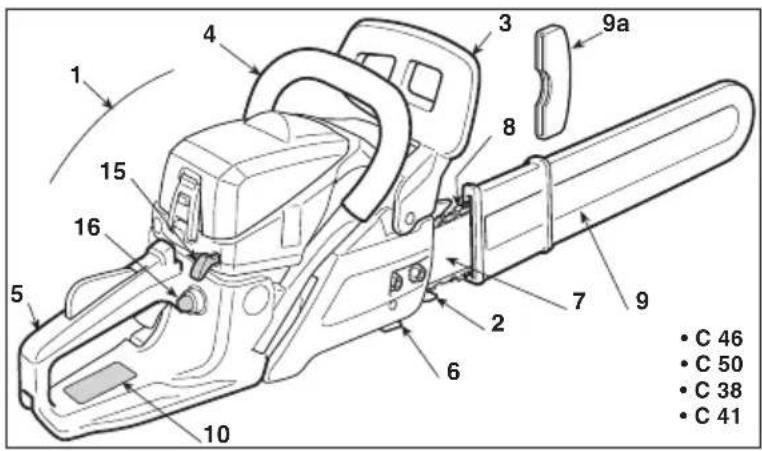

BELANGRIJKSTE ONDERDELEN

1. Motor
2. Pal
3. Voorste handbescherming
4. Voorste handgreep
5. Achterste handgreep
6. Pin vergrendeling ketting
7. Blad
8. Ketting
9. Bladbescherming
   9a. Palbescherming (verwijderen tijdens het gebruik)

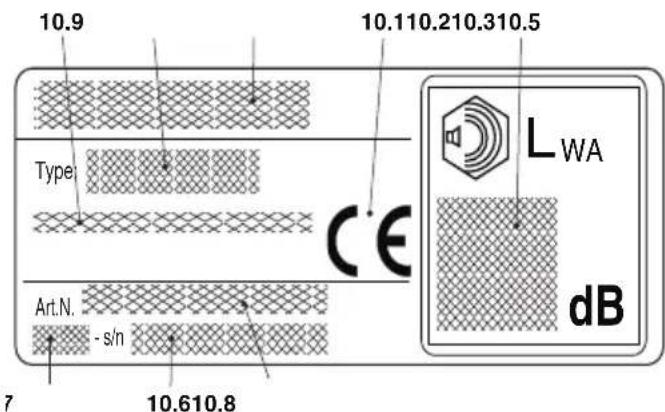

10. Typeplaatje

10.1) CE-overeenstemmingskenteken
10.2) Naam en adres van de fabrikant
10.3) Geluidsvermogenniveau
10.5) Machinetype
10.6) Serienummer
10.7) Bouwjaar
10.8) Artikelcode
10.9) Aantal emissies

Het voorbeeld van de verklaring van overeenstemming bevindt zich op de Voorlaatste pagina van de handleiding.

2. SYMBOLEN

1) Let op! Gevaar. Een Niet correct gebruik van de ze ma chine kan gevaarlijk toen voor zichzelf en de anderen.
2) Gevaar voor terugslag (kickback)! De terugslag veroorzaakt de bruuske en ongecontroleerde beweging van de kettingzaag maar de bediener toe. Ga alijd op veilige wijze te werk. GeBruik kettingen voorzien van veilheidsschakels die eventuele terugslagen beperken.
3) Neem de machine nooit met een enkele hand vast! Neem de machine stevig met beiden handen vast, om een betere controte te hebben over de machine en het risico voor terugslag te beperken.
4) Voordat u deze machine in gebruik neemt, eerst de handleiding lezen.

5) De person die deutsche machine dagelijks in normale omstandigheden gebruikt kan blootgesteld zich aan een geluidsniveau van 85 dB (A) of ho ger. Gebruik een gehoorbescherming en bril en draag een veiligheidshelm.
6) Draag werkhandsschoenen en veiligheidsschoeisel!

SIMBOLI ESPLICATIVI SULLA MACCHINA (se presente)

11) Brandstofreservoir
12) Oliereservoir hetting en regelaar oliepomp
13) Regelingen van de carburator L = regeling brandstof lage snelheid H = regeling brandstof hoge snelheid T = regeling van het minimumtoerental
14) Chokeknop (Starter)
15) Knop Voorinspuiting (Primer)
16) Kettingrem (het symbool geeft de positie aan waar de rem vrijgegeven worden)

3. VEILIGHEIDSVOORSCHRIFTEN

Gebruik de machine alleen voor het doel waartoe het bestemd is, m.a.w. "het vellen, het verzagen en Snoeien van bomen met afmetingen in verhouding tot de lengte van het kettingblad" of houten voorwerpen met gelijkaardige eigenschappen. Elk ander doel waarvoorde machine wordt gebruikt kan gaavarlijk zich en zou de machine hunnen beschaden.

De volgende situations behoren tot het oneigenlijk ge bruik (bijvoorbeeld, maar Niet uitsluitend):

Hagen bijschoeien
snijwerken
- doorenjiden van banken, kisten en verpakkingen in het algemeen
- doorsnijden van meubelen of andere voorwerpen die na gels, vijzen of andere metalen onderdelen hunnen bevatten
slachterswerken uitvoeren
- de machine gebruiken als hefboom om voorwerpen op te tilen, te verplaatsen of door te breken;
- de machine gebruiken wanner ze op vaste steunen geblokkeerd is.

De kettingzaag Niet gebruiken voor het zagen van plastic, bouwmaterraal of ander materiaaal dan hout. Het gebruik van de kettingzaag voor andere doeleinden dan waar voor hij bedoeld is, kan leiden tot gevaarlijke situatuies.

A) VERTROUWD RAKEN

1) Lees de gebruiksaanwijzingen aandachtig. Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat bent de machine op de juiste wijze te gebruiken. Leer de motor snel af te zetten.
2) Laat nooit toe dat de machine gebruikt worden door kinderen of door personen die nicht vertrouwd zijn met de ze aanwijzingen. De leeftijd van de gebruiker kan Ian de lijk gereglementeerd�.
3) De machine dient Niet door meer dan een persoon gebruikt te worden.

4) Gebruik de machine in geen geval:

• als er Personen, in het bijzonder kinderen of dieren in de buurt zich;
• indien de gebruiker moe is, zich nicht fit voelt of ge neesmiddelen, drugs, alcohol of schadelijke stoffen in genomen heeft diearend reactievermogen en aandacht können verminderen;
• indien de gebruiker Niet in staat is om de machine stevig vast te houden met beiden handen en/ofijdens het werk Niet in evenwicht en stevig op beiden voeten kan staan.
  5) Denk eraan dat de personen die de machine bedient of de gebruiker aansprakelijk is voor ongevalten en on Voorziene gebeurtenissen die personen of hun eigendommen können overkomen.

B) VOOR HET GEBRUIK

1) Tijdens het werkken moet gpaste kledij gedragen worden die de gebruiker Niet hinder in zijn bewegingen.

Draag aansluitende en beschermende kledij die bestand is gegen smeden.
Draag een helm, werkhandsschoenen, een veiligheidsbril, een stof-maskertje en veiligheidsschoeisel met een antislipzool.
- Gebruik de oorbeschemers.
- Draag geen sjaal, hemd, halsketting of andere hangende of ruime accessoires die gegren konnen wor den door de machine of voorwerpen en materiaal aan wezig op de werkplaats.
- Lang haar worden zorgvuldig bijeengebonden.
2) PGELET: GEVAAR! De benzine is bijzonder brandbaar:
- bewaar de brandstof in gespaste recipienten die geschikt zich voor dit gebruik;
- rook Niet wanner de brandstof gehanteerd worden;
open de dop van het reservoir langzaam om de interne druk geleidelijk aan af te lately;
- vul benzine alleen bij in de open lucht en gebruik hiervoor een trechter;
- giet de brandstof in het reservoir voordat u de motor aanzet: als de motor aanstaat of warm is mag u geen brandstof toevoegen

of de dop van de benzinetank afdraaien;

• als u benzine gemorst hebt mag u de motor nicht starten maar dient u de machine uit de buurt van de plek waar u de benzine gemorst hebt te brengen en voorkomen dat er brand ontstaat. U dient te wachten totdat de brandstof verdampt is en de benzinedampen opgelost zich;
• reinig onmiddelijk elk spoor van benzine gemorst op de machine of op de grond;
• start de machine nicht op deplaats waar de brandstof bijgevuld werden;
• vermijd dat de brandstof in contact komt met de kledij en, maar dit toch geleuren, trek dan andere kledij aan vooraleer de motor te starten;
• draai de dop altijd weer goed op het reservoir van de machine en het benzinericipiën.
  3 Vervang defecte of beschadigde geluidsdempers.
  4) Ga vóor het gebruik over tot een algemene controle van de machine, in het bijzonder:
• de versnellingshendel en de veiligheidshendel要去en vrij hunnen bewegen, zonder geforceerd te worden, en bij het loslaten要去en ze automatisch en snel terug in de neutrale standkommen;
• de versnellingshendel要去 geblokkeerd blijven indien nicht op de veiligkeitshendel geduwd worden;
• de stopschakelaar van de motor要去 makkelijk van de ene stand in de andere gebracht können worden;
• de elektrische kabels en in het bijzonder de kabel van de bougie要去en onbeschadigd�n om te voorkomen dat vonden ontstaan; de kap要去 correct op de bougie gemonteerd�n;
• de handgrepen en beschermingen van de machine要去en schoon, droog, en stevig bevestigd zijn op de machine;
• de rem van de ketting moet perfect werken en doeltreffend zijn;
• Ihet blad en de ketting moeten correct gemonteerd zich;
• de ketting moet correct gespannen zijn.
  5) Vór het werk te beginnen, controllerer of alle be scher mingen correct gemonteerd zich.

C) Tijdens HET GEBRUK

1) Start de motor Niet in gesloten ruimten, waar zich gevaarlijke koolmonoxide kan ontwikkelen.
Controleer de luchtverversing wanner men in grachten, holtes of dergelijke werkt.
2) Werk alleen bij daglicht of bij goed kunstlicht.
3) Blij stil en stabel staan:

• vermijd zoveel möglich te werken op een natte of glib berige grond, of in ieder geval op te oneffen of steil e terreinen die de stabiliteit van de gebruiken tijdens het werken Niet kennen garanderen;
• vermijd het gebruik van ladders en onstabiele platformen;
• ga Niet te werk met de machine boven de schouderlijk;
• loop Niet maar ga normala en let op oneffenheden van het terrein en de aanwezigheid van eventuale hinderissen.
• ga best Niet alleen of te geisoleerd te werk, om in geval van een ongeluk makkelijker hulp te roepen.
  4) Start de motor terwijil de machine stevig vastgehonden worden:
• start de motor op een afstand van minstens 3 meter van deplaats waar de brandstof bijgevuld worden;
• controller of er zich andere Personen in de draagwijd te van de machine bevinden;
• richt de geluidsdemper en dus de uitlaatgassen nooit waar ontv Lambare materialen:
• let op het möglichk wegspringen van materiaal veroorzaakt door de beweging van de ketting, vooral wanner de ketting in contact komt met hinderissen of vream de lichamen.
  5) Wijzig de afstelling van de motor Niet en LAST het toerental van de motor Niet buitengewoon hoog op lopen.
  6) Overbelast de machine Niet en gebruik geenkleine machine om zware werken te verrachten; het gebruik van een machine met aan-gepaste afmetingen za de risico's beperken en de kwaliteit van het werk verbeteren.
  7) Controller of het laagste toerental van de machine de ketting niet in beweging brengt en of de motor na een plotse versnelling snel

terugvait tot het laagste toerental.

8) Let erop dat het blad Niet hevig botst met vreemde lichamen en let op eventueel wegpringend materiaalveroorzaakt door het draaien van de ketting.
9) Schakel de motor uit:
- telkens wonneer u de machine onbeheerd achterlaat;
- vórdat u benzine bijtankt.
10) Schakel de motor uit en koppel de bougiekabel los:
- voordat u de machine contrôleert, schoonmaakt of eraan werk;
- nadat er op een vreemd lichaam gestoten is. Con tro leer de machine op eventuele beschadigingen en voer de nodige reparationsuit alvorens de machine opniew te gebruiken;
- indien de machine op abnormale wijze begint te trillen (Meteen de ooorzaak van de trillingen opsporen en hem lately nakijken door een Gespecialiseerd Service cen trum).
- wanneer de machine nicht gebruikt worden.
11) Stel u Niet blot aan het stof en zaagsel datijdens het snijden door de ketting ontstaat.

1) Laat de bouten en de schroeven vastgedraaid zitten om er zeker van te zijn dat de machine alteid op een veilige manier gebruiksklaar is. Als u regelmatig onderhoud aan de heggenschaar pleegt za de werkking van ervan veilig blijven en zal het prestatieniveau be waard blijven.
2) Zet de machine Niet met benzine in het reservoir in een ruimte waar de benzinedampen met vlammen, vonden of een warmtebron in aanraking zonden konnen ko men.
3) Laat de motor erst afkoelen voor het opbergen van de machine in elke willekeurige ruimte.
4) Om het risico voor brand te beperken, worden de mo tor, de geluidsdemper van de uitlaat en de opslagzone van de benzine vrij gezehoonden van zaagsel, takjes, bladeren of overtollig vet; LASTG recipiennen met snijafval in de ruimte awhile.
5) Als u het reservoir moet ledigen, dient u dit in de o pen lucht te doen en wanneer de motor koud is.
6) Draai werkhandsschoenen voor elke ingreep aan de snij-inrichting.
7) Zorg ervoor dat de ketting algijd scherp is. Alle handelingen die betrekking hebben op de ketting en het blad vergen een specifieke vaardigheid, naast het ge bruik van speciala gereedschap om deze handelingen volgens de regels van de kunst uit te voeren; uit veiligheidsoverwegingen, neemt u algijd het best contact op met uw Verkoper.
8) Gebruik de machine, uit veiligheidsoverwegingen, nooit met onderdelen die versleten of beschadigd zijn. De beschadigde onderdelen要去en vernieuwd en Niet gerepareerd worden. Gebruik uitsluitend originele reserveonderdelen. Onderdelen van een andere kwaliteit kannen de machine beschadigen en konnen gevaarlijk zijn voor de gebruiker.
9) Vooraleer de machine op te bergen, de sleutels of het gereed-schap gezruikt voor het onderhoud wegnemen.
10) Bewaar de machine buien het bereik van kinderen!

E) TRANSPORT EN VERPLAATSING

1) Telkens wanneer de machine verplaatst of vervoerd moet worden, is hetoodzakelijk:
- de motor uit te schakelen, te wachten tot de ketting tot stilstand gekommen is en de bougiekap los te koppelen;
- de bladbescherming aan te brengen;
- de machine alleen vast te nemen aan de handgrepen en het blad in de richting gegenover de loop- of rijrichting te honden.
2) Wanneer de machine vervoerd worden met een voertuig, moet het op dusdanige wijze geplaatst worden dat er voor niemand gevaar ontstaat en stevig geblokkeerd worden om te voorkomen dat de machine omvalt en beschadigd worden of dat brandstof lekt.

F) RESTRISICO'S

• Blijf met al uw lichaamsdelen uit de buurt van de zaagketting terwijl de kettingzaag in werkig is. Voor de kettingzaag te starten, controleren of de zaagketting nergens mee in aanraking komt. Als u even Niet oplet terwijl u de kettingzaag gebruikt, kan uw kleding of lichaam in de zaagketting verstrikt raken.
• Pak met uw rechter hand de achechterste handgreep vast en met uw linkerhand de Voorste handgreep. Nooit de kettingzaag andersom vastpakken,ondat dan het risico op persoonlijk letsel toeneemt.
• Draag een veiligheidsbril en oorbeschermingen. Verder wordt een beschemhelm aanbevolen en berschermschoenen en -handschoenen. Door het dragen van geschikte beschemkleding verlaagt u de kans op verwondingen die veroorzaakt hunnen worden door wegspringend houtafval of het per ongeluk in aanrakingRCTen met de zaagketting.
• Gebruik de kettingzaag nicht in een boom. Het gebruik van een kettingzaag verwijl u in een boom geklommen bent, kan verwondeningen veroorzaken.
• Ga als op een goed steunpunt staan en LAST de kettingzaag alleen draaien als u op een stevig, veilig en vlak oppervlak staat. Als u op een gladde of instabiele ondergrond staat, zoals bijvoorbeeld een ladder,kest u uw evenwicht of de controle over de kettingzaag verliezen.
• Als u een onder spanning staande tak afzaagt, moet u op het risico van eventuele terugslag letten. Als de spanning van de houtvezels vrijkomt, kan de onder spanning staande tak de bediener een tik gezven en/of kan hij de controle over de kettingzaag verliezen.
• Wees uiterst voorzichtig als u struiken enjonge boompjes afzaagt. Dun materiaal kan in de zaagketting verstrikt raken waar-door het in uwrichting kan wegstringen en/of u uw evenwicht kunt verliezen.
• Draag de kettingzaag aan de voorste handgreep als hij uitgeschakeld is en van uw lichaam af gekeerd. Als de kettingzaag vervoerd of opgeborgen worden要去 altijd de bladbescherming aangebracht worden. Door correct met de kettingzaag om te gaan verkleint u de kans op het per ongeluk in aanraking komen met de bewegende zaagketting.
• Houd u aan de aanwijzingen voor het smeren, het spannen van de ketting en het verwisselen van accessoires. Een verkeerd gespannen of gesmeerde ketting kan breken en verhoegt de kans op teruqslag.
• Houd de handgrepen droog, schoon en vrij van olie en vet.
  Een vette handgreep is glad en hierdoor kut u de contrôle over de kettingzaag verliezen.
• De aanschakelinrichting van deze machine genereert een elektromagnetisch veld van beperkte omvang, tot echter de möglichkeid op interferentie met de werking van actieve of passieve medische inrichtingen die op de bediener aangebracht zichn, Niet kan uitsluiten, met als gevolg möglichke ernstige risico's voor zichn veilighide. Men raadt waarom aan dat te dragers van dergelijkde medische apparaten de geneesheer of de fabrikant van deze apparaten zichl raadplegen, Vooraleer de machine te gebruiken.

G) OORZAKEN VAN TERUGSLAG EN VOORZORGSMAATREGELEN VOOR DE GEBRUKER:

Terugslag ontstaat als de punt of het uiteinde van het zaagblad een voorwerp raakt of het hout de kettingzaag in de snede vastklemt. Door de aanraking van de punt kan, in sommige gevallen, een omgekeerde reactie plaatsvinden waar bij het zaagblad omhoog en acheiteruit maar de bediener toe spreint.

Het bekellen van de zaagketting aan de bovenkant van het zaagblad kan de zaagketting snel maarachtenaar de bediener toe werpen.

Door een van deze twee reacties kut u de controle over de zaag verliezen, met möglichk ernstige verwondingen tot gevolg. U kut nicht uitsluitend op de in de zaag ingebouwde veiligheidsinrichtingen vertrouwen.

De gebruiker van een kettingzaag moet verschillende maatregeilen treffen om het risico op ongelukken of verwondingijdens de

zaagwerkzaamheden op te heffen. Terugslag is het gevolg van een slecht gebruik van het gereedschap en/of onjuiste procedures of gebruiksomstandigheden en kan vermeden worden door de volgende voorzorgsmaatregelen te treffen.

• Houd de zaag met beiden handen stevig vast, met de duimen en vingers om de handgrepen van de kettingzaag gesloten en houd uw lichaam en armen in een positie waar u tegenstand kunt bieden gegen terugslag. Terugslag kan door de bediener opgevangen worden als hij de nodige voorzorgsmaatregelen getroffen heeft. Laat de kettingzaag Niet los.
• Reik nicht te ver en zaag nicht boven schouderhoopte. Dit draagt bij te vermijden dat de punt van het zaagblad per ongeluk iets raakt en tot een betere controle over de kettingzaag in onverwachte situatuies.
• Gebruik alleen de door de fabrikant gespecifieerde zaagbladen en -kettingen. Ongeschikte zaagbladen en -kettingen kun nen ervoor zorgen dat de ketting brekt en/of terugslag verooorzaken.
• Houd u aan de aanwijzingen van de fabrikant voor wat betreft het slijpen en onderhoud van de kettingzaag. Door eenkleinere zaagdiepte neemt het risico op terugslag toe.

H) GEBRUKSTECHNIEKEN VAN DE MOTORZAAG

Neem altijd de veiligheidsvoorschriften in acht en gebruik de technieken die het meest gespast zijn voor het uit te voeren werk, volgens de instructies en de voorbeelden gegeven in de gebruiksaanwijzingen (zie hoofdstuk 7).

J) AANBEVELINGEN VOOR BEGINNERS

Wanneer u voor de eerste keer een boom wilt vellen of takken wilt afzagen, moet u eerst:

• een specifieke oppleiding gevolgd hebben over het gebruik van dit type van gereedschap;
• de veiligheidsvoorschriften en gebruiksaanwijzingen bevat in deze handleiding zorgvuldig gelezen hebben;
• oefenen op houtblokken op de grond of bevestigd op een steun, om voldoende vertrouwd te raken met de machine en de meest geschikte snijtechnieken.

In de tekst van de handleiding worden enkele paragrafen, die gegevens van bijzonder belang bevatten, ge ken merkt door diverse symbolen die de volgende be tekenis hebben:

OPMERKING

of

BELANGBLIK

Verstrekt nadere gegevens of andere

elementen ter aanvulling op hetgeen waarvoort vermeld is, om te voorkomen dat de machine beschadigd worden of dat er schade veroorzaakt worden.

LET OP!

Gevaar voor persoonlijk letsel of

Ietsel aan anderein geval van Niet-inachtneming.

GEVAAB！

Kans op ernstig persoonlijk let sel

of ernstig letsel aan anderen met gevaar van dodelijkke ongelukken, in geval van Niet-inachtneming.

4. MONTAGE VAN DE MACHINE

BELANGRIJK

De machine worden geleverd met

gedemonteerde blad en ketting, en met lege brand stofen oliereservoirs.

LET OP!

De machine要去en

vlak ke en solide ondergrund uitgepakt en gemonteerd worden, met voldoende bewegingsruimte voor de machine en de verpakking, en steeds met ge bruik van geschikte werktuigen.

De verpakking moet volgens deplaatselijke geldende bepalingen worden afgevoerd.

LET OPI!

Draag altijd sterke werkhand-

schoenen om het blad en de ketting te hanteren. Ga bijzonder voorzichtig te werk voor de montage van het blad en de ketting, om de veilighheid en efficiën tie van de machine Niet in het gedrang te brengen; neem bij twijfels contact op met uw Verkoper.

Vooraleer het blad te monteren, controller of de rem van de ketting Niet ingeschakeld is; dit wordenbekomen door de voorste handbescherming volledig maar ach ter te trekken, maar het machinehuis toe.

LET OP!

Voer alle handelingen uit bij

uitgeschakelde motor.

MONTAGE VAN HET BLAD EN DE KETTING

- Machines met standardkettingspanner

• Draai de moeren los en verwijder de carter van de koppeling om toegang te hebben tot het sleepwiel en de zitting van het blad (Afb. 1).
• Verwijder de plastieken afstandhouser (1); deutsche afstandhouser dient enkel voor het vervoer van de verpakte machine en dient Niet meer gebruikt te worden (Afb. 1).
• Monteer het blad (2) door de stiften in de gleuf van het blad te brengen en het blad waar de achterkant van het machinehuis te duwen (Afb. 2).
• Leg de ketting rond het sleepwiel en langs de geleiders van het blad. Let hierbij op de draairichting (Afb. 3); indien de punt van het blad voorzien is van een haakse overbrenging, zorg er dan voor dat de sleepschakels van de ketting correct in deze overbrenging passen.
  -Hermonteer de carter, zonder de moeren vast te

draaien.

• Controlleren of de pin van de kettingspanner (3) van het carter van de koppeling correct in de relatieve opening van het blad zit; als dit Niet zo is, ga dan met een schroevendraaier te werk op de schroef (4) van de kettingspanner, tot de pin volledig in de opening zit (Afb. 4).
• Draai aan de schroef van de kettingspanner (4) tot de gespaste spanning bekomen worden (Afb. 4).
• Houd het blad omhoog en draai de moeren van de carter volledig vast met behulp van de meegeleverde sleutel (Afb. 5).

- Machines met snelle gettingspanner

(C38T,C41T)

• Draai de knop (11) los en verwijder de carter, om toegang te krijgen tot het sleepwiel en de zitting van het blad (Afb. 1A).
• Verwijder de plastieken afstandhouser (12); deze afstandhouser dient enkel voor het vervoer van de verpakte machine en dient Nieteer gebruikt te worden (Afb. 1A).
• Monteer het blad (2) door de stiften in de gleuf van het blad te brengen en het blad waar de achterkant van het machinehuis te duwen (Afb. 2)
• Leg de ketting rond het sleepwiel en langs de geleiders van het blad. Let hierbij op de draairichting (Afb. 3); indien de punt van het blad voorzien is van een haakse overbrengging, zorg er dan voor dat de sleepschakels van de ketting correct in deze overbrengging passen.
• Hermonteer de carter, zonder de knop (11) vast te draaien. Controller of de pin van de kettingspanner (14) correct in de relatieve opening van het blad zit; als dit Niet zo is, ga dan met een schroevendraaier te werk op de ringmoer (15) van de kettingspanner, tot de pin volledig in de opening zit (Afb. 4A).
• Draai aan de ringmoer van de kettingspanner (15) tot de gpaste spanning bekomen worden (Afb. 4A).
• Houd het blad omhoog en draai de knop (15) volledig vast (Afb. 5A).

- Controle spanning ketting

Controleer de spanning van de ketting. Om te controle- ren of de spanning correct is, mogen de sleepschakels Niet uit hun geleider komen wonneer de ketting halverwege het blad vastgenomen wordt (Afb. 7).

5. VOORBEREIDING

1. BEREIDING VAN HET BRANDSTOFMENGSEL

Deze machine is uitgerust met een tweetaktmotor waar-voir een mengsel van benzine en smeerolie gebruikt moet worden.

BELANGRIJK Het gebruik van alleen benzine beschadigd de motor en doet de garantie verrallen.

BELANGRIJK Gebruik alleen brandstof en smeermiddelen van goede kwaliteit, om de prestaties in stand te houden en borg te staan voor de levensduur van de mechanische componenten.

Eigenschappen van de benzine

Gebruik alleen loodvrije benzine (groen) met een octaangehalte van minstens 90 N.O.

BELANGRIJK Groene benzine zorgt altijd voor wat afzettingen in het recipient indien het langer dan 2 maanden bewaard worden. Gebruik altijd verse benzine!

Eigenschappen van de olie

Gebruik alleen synthetische olie van uitstekende kwaliteit, specifiek voor tweetaktmotoren.

Bij uw Verkoper zich onliën beschikbaar die special be-studeerd werden voor dit type van motor en in staat+zijn om voor een hoge bescherming te zorgen.

Het gebruik van deze oliën leidt tot een(AP) bij 2,5% d.w.z.1 deel olie voor 40 delen benzine.

- Bereiding en bewildaring van het(AP)

GEVAABI

De benzine en het mengsel zich ontvlambaar!

• Bewaar de benzine en het mengsel in speciale recipienten voor brandstof, op een veilige plaat,uit de buurt van warmtebronnen of naakte vlammen.
• De recipiën moeten buiten het bereik van kinderen bewaard worden.
• Niet rokenijdens de bereiding van het mengsel en de benzinedampen Niet inademen.

De tabel geeft de hoeveelheden benzine en olie weerte gebruiken voor de bereiding van het mengsel naargelang het aangewend type van olie.

Benzine Synthetische olie 2-Takt
liter cm3	liter
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

Voor de bereiding van het(AP)

• Doe ongeveer de helft van de benzine in een geschikte tank.
• Voeg er alle olie aan toe, volgens de tabel.
• Voeg de rest van de benzine toe.
• Sluit de dop en schud krachtig.

BELANGRIJK Het mensel is onderhevig aan veroudering. Bereid Niet te veel mensel, om afzettinge te voorkomen.
BELANGRIJK Zorg ervoor dat derecipienten van de benzine en het mengsel goed van elkaar anderschieren worden, om geen vergissing te begaan op het moment van het gebruik.
BELANGRIJK Reinig de recipiën van de benzine en het mengsel periodiek, om eventuele afzettingen te verwijderen.

BIJVULLEN VAN BRANDSTOF

GEVAARIlen en de benzineda

Niet rokenijdens het bijvulpen Niet inademen.

GEVAARI servoir voordat u de aanstaat of warm is gen of de dop van de

Ggiet de brandstof in het remotor aanzet: als de motor nag u geen brandstof toevoebenzinetank afdraaien.

A LET OP!

Open de dop van de tank

voorzichtig waar der druk ontstaan kan zich aan de binnenkant.

Vooraleer bij te vullen:

• Schud de tank van het(AP)krechtig.
• Plaats de machine effen en stabel, met de vuldop van het reservoiraar boven.
  Maak de dop van het reservoir en de zone rond de dop schoon om te voorkomen datijdens het bijvullen onzuiverhedenterechtkomen in het mengsel.
• Open de dop van het reservoir voorzichtig om de druk geleidelijk aan af te lately. Vul bij gelebruik ma kend van

een trechter en vul het reservoir Niet tot aan de rand.

LET OP!
moet altijd stevig we

De dop van het reservoir or vastgedraaid worden.

LET OP!

Reinig onmiddelijk elk spo or

van mengsel dat eventueel gemorst werd op de machine of op de grond en start de motor pas wonneer de benzinedampen voeldig opgelost zich.

3. SMEERMIDDEL Ketting

BELANGRIJK Gebruik alleen olie die specifiek bestemd is voor kettingzagen of hechtolie voor kettingzagen. Gebruik geen olie die onzuiverheden bevat, om de filter van het reservoir Niet te verstoppen en de oliepomp Niet onherroepelijk te beschaden.

BELANGRIJK De olie bestemd voor de smering van de ketting is biologisch afbreekbaar. Het gebruik van een minerale olie of motorolie brengt ernstige schade toe aan het milieu.

Het gebruik van een olie van goede kwaliteit is van fondamenteel belang voor een efficiente smering van de snij-inrichtingen; een vuile olie of olie van slechte kwa liteit za de smering in het gedrang brengen en de levensduur van de ketting en het blad verkorten.

Het is altijd raadzaam het oliereservoir volledig te vullen (met behulp van een trechter) telkens wanner brandstof bijgevuld worden; aangezien de inhoud van het oliereservoir dusdanig berekend is dat de brandstof eerder dan de olie opgebruikt worden, worden voorkomen dat de machine zonder smeermiddel kan werken.

4. CONTROLLE VAN DE MACHINE

Alvorens de machine te gebruiken, is hetoodzakelijk:

• vul de respectievelijke reservoirs met mengsel en olie;
• te controlleren of er geen schroeven loszitten aan de machine of het blad;
• te controleren of de ketting scherp is en nicht beschadigd is;
• te controleren of de luchtfilter schoon is;
• te controleren of de handgrepen en beschermingen van de machine schoon en droog�, correct gemonteerd� en stevig vastzitten op de machine;
• te controleren of de handgrepen goed bevestigd zijn;
• de efficiente van de kettingrem te controleren;
• controller de spanning van de hetting;
• controller de werkung van de koppeling: Voor het gebruik dient u zich ervan te verzekeren dat de ketting nicht beweegt wanner de machine op het laagste toerental staat.

5. CONTROLE SPANNING KETTING

Voer alle handelingen uit bij

uitgeschakelde motor.

Om te controlleren of de spanning correct is, mogen de sleepschakels Niet uit hun geleider komen wanner de hetting halverwege het blad vastgenomen worden (Fig. 7).

- Machines met standardkettingspanner

Draai de moeren van de carter los met behulp van de meegeleverde sleutel (Afb. 4).
- Draai aan de schroef van de kettingspanner (4) tot de gegaste spanning bekomen worden (Afb. 4).
- Houd het blad omhoog en draai de moeren van de carter volledig vast met behulp van de meegeleverde sleutel (Afb. 5).

- Machines met snelleicketspanner (C 38 T, C 41 T)

Draai de knop (11) los (Fig. 4A).
- Draai aan de ringmoer van de kettingspanner (15) tot de gpaste spanning bekomen worden (Fig. 5A).
- Houd het blad omhoog en draai de knop (11) volledig vast (Fig. 5A).

6. CONTROLE VAN DE KETTINGREM

Deze machine is voorzien van een verilgheidsremsystem.

In geval van terugslagen (terugslag)ijdens het werk, na een abnormaal contact van de punt van de staaf, met een krachtige verplaatsing maar boven, die de hand gegen de voorste bescherming doet stoten. In dit geval, blokkeert de actie van de rem de beweging van de ketting en moet deze handmatig losgezet worden om hem UIT te schakelen.

Deze rem kan ook handmatig ingeschakeld worden, door de voorste bescherming maar voor te duwen. Om de rem vrij te gehen, trek de voorste bescherming maar de handgreep tot u een klik gewaarwordt.

Om de efficiente van de rem te controleren:

• Start de motor en houd de handgreep stevig met beiden handen vast.
• Schakel het commando van de versnelling aan om de ketting in beweging te houden en duw de hendel van de rem vooruit, met de rug van de linkerhand; de ketting moet onmiddelijk stilvallen.
• Laat de hendel van de versnelling onmiddelijk los, zodra de ketting stilgevallen is.
  Laat de rem los.

LET OP!

De machine nicht gebruiken

in dien de kettingrem Niet correct werkt. Neem voor de nodige controles contact op met uw Ver koper.

De motor worden gestart op

een afstand van minstens 3 meter van deplaats waar de brandstof bijgevuld werden.

Alvorens de motor te starten:

Zet de machine stabel op de grond.
- Verwijder de bladbescherming.
Zorg ervoor dat het blad Niet in aanraking komt met het terrein of met andere voorwerpen.
- Vooraleer de motor op te starten, dient u zich ervan te verzekeren dat de ketting geen enkel voorwerp raakt. Verzeker u ervan dat de kettingrem aangeschakeld is alvorens de machine op te starten.

- Start met koude motor

OPMERKING

Met start bij koude motor worden

bedoeld een start na minstens 5 minuten dat de motoruitgeschakeld is of na het bijvullen van brandstof.

Om de motor te starten (Fig. 8):

1. Controller of de remketting ingeschakeld is (voorste handbescherming vooruit).
2. Breng de schakelaar (1) in de stand «START».
3. Schakel de starter in, door sterk aan de knop (2) te trekken.
4. Druk 3-4 keer op de knop van de Voorinspuiting (primer) (3) om de aanvoer van de carburator te bevorderen.
5. Houd de machine stevig gegen de grond, met een hand op de handgreep en een voet in dechterste handgreep, om tijdens de start nicht de contrôle te verliezen over de machine (Fig. 9).

A LET O!

vastgehonden worden, kan de gebruiker door de duwkracht van de motor het evenwicht verliezen of zou het blad gegen een hindernis of de gebruiker zich gericht können worden.

1. Draai langzaam de startknop 10-15 cm tot u een zekere waarstand gewaarwordt. Geef dan enkele keren een stevige ruk tot de machine in gang schiet.

LET OPI!

rond uw hand.

Wikkel de startkabel nooit

GEVAAR!

Start de kettingzaag nooit

door ze te latent vallen en ze aan de startkabel vast te houden. Deze methode is uiterst gevaarlijk, aangezien men zo volledig de controle van de machine en van de ketting verliest.

BELANGRIJK

Om te voorkomen dat het touw

breekt, worden er Niet over de gehele lenghte aan getrokken. Laat het touw Niet langus de rand van de opening van de touwgeleider schuren en LAST de knop geleidelijk aan los, om te voorkomen dat het touw op ongecontroleerde wijze waar binnen schiet.

1. Duw de knop van de starter ongeveer tot halverwege de loop terug in.
2. Trek opnieuw aan de startknop tot de motor normal in gang kommt.

OPMERKING

Indien de knop van het starttouw

herhaaldelijk bediend worden met de starter ingeschakeld, kan de motor vastlopen en de start bemoeilijk worden. Indien de motor vastloopt, de bougie demonteren en voorzichtig aan de knop van het starttouw trekken om de overtollige brandstof te verwijderen; vervolgens de elektrodes van de bougie afdrogen en de bougie wee monteren op de motor.

1. Zodra de motor loopt, de versnelling kortstondig bedieren om de starter uit te schakelen en de motor weeer tot het minimumtoerental te brengen.

BELANGRIJK

Vermijd de motor aan een hoog

toerental te latent draaien met de rem van de ketting ingeschakeld; dit kan een oververhitting en beschadiging van de koppeling veroorzaken.

1. Trek de Voorste handbescherming maar het voorste handvat om de rem los teCTXen.

Laat de motor minstens 1 minuut op het minimumtoerental draaien vooraleer de machine te gebruiken.

- Start bij warme motor

Voor de start bij warme motor (onmiddelijk na de uitschakeling van de motor), volg de punten 1 - 2 - 5 - 6 - 9 - 10 van de vorige werkwijze.

GEBRUIK VAN DE MOTOR (Afb. 10)

BELANGRIJK

ting, door de hendel maar de bediener toe te trekken, vooraleer de versnelling aan te schakelen.

De能力和 de hetting wordt geregeld met de versnellingshendel (1) op deijkenste handgreep (2).

De versnelling kan alleen ingeschakeld worden wonneer gewelijkijdig op de vergrendeling (3) geduwd worden.

De beweging worden van de motor overgedragen op de ketting door middel van een koppeling met centrifugaalgewichten die de beweging van de ketting verhinder wanner de motor op het laagste toerental draait.

De correcte werksnelheid wordenbekomen door de versnellingsknop (1) volledig in te duwen.

BELANGRIJK

Gedurende de eerste 6-8 werk

uren van de machine, wordt vermeden de hoogste toerrentallen te gebruiken

UITSCHAKELEN VAN DE MOTOR (Afb. 10)

Om de motor uit te schakelen:

• Laat de versnellingsknop los (1) en laat de motor enkele seconden draaien op het laagste toerental.
• Breng de schakelaar (4) in de stand «STOP».

LET OP!

Nadat de versnelling in de

minimumstand gezet werden, kan het voorkomen dat men enkele seconden moet wachten vooraleer de ketting tot stilstand komt.

BELANGRIJK

dient men de starter aan te schakelen om de motor te doen stoppen door blokkering en onmiddelijk de wederverkoper te contacteren om de oorsprong van het probleem op te sporen en de nodige herstellingen uit te voeren.

GEBRUK VAN DE ANTIVRIES-INRICHTING

(behale Mod. C 46 - C 50) (Afb. 11)

Bij het gebruik van motorzagen bij temperaturen van 0 5^ en een hoge luchtvochtigheid kan er in de carburateur ijsvorming optreden, waardoor het vermogen van de motor afneemt of de motor gaat stotteren.

Daarom heeft deze motorzaag aan de rechterkant van het cilinderdeksel een ventilatieklepje waardoor er warme lucht maar de motor geblazen worden, zodate er geen ijsvorming kan optreden.

Onder normale omstandigheden moet de motorzaag in de normale bedrijfsstand worden gebruikt, d.w.z. in de stand waarin de motorzaag standard is ingesteld. Als darüber de kans bestaat dat er ijsvorming kan optreden, moet de motorzaag voor gebruik op de antibevriezingsstand worden ingesteld.

Om over te gaan van de werkwijze "Normaal"aar de werkwijze "Antivries"(en omgekeerd) (Afb.11):

1. De motor uitschakelen.
2. Het deksel (1) van de luchtfilter en de luchtfilter zich (2) verwijdenen.
3. De knop van de lucht (3) van het deksel van de cilinder (4) halen.
4. De schroeven (5) die het deksel van de cilinder bevestigen (drie schroven binnenin en een aan de buitenkant van het deksel) en het deksel van de cylinder (4) verwijderen.
5. Met de vingers op het antivries-dopje (5) op de rechterkant van het deksel van de cilinder duwen en dituit zich huizing halen.
6. Het antivirus-dopje (5) zodenig verdraien dat het symbool "SNEEUW" maar boven gericht is en het dopje opnieuwplaatsen.
7. Het deksel van de cilinder en alle andere delen weeer op hun oorspronkelijke positie monteren.

OPMERKING

Bij gebruik van de machine in de

werkwijze antivries bij hogere temperaturen, kan men problemen ondvinden bij het aanschakelen en de werk ing van de motor, bij Niet correcte snelheden. Controleer dus steeds of de machine wee in normale werkig gezet werk (met het symbol "ZON" omhoog) als er geen gevaar op vorming van ijsmeer is.

7. GEBRUK VAN DE MACHINE

BELANGRIJK

Denk er altijd aan dat een onei

genlijk gebruik van de motorzaag storend kan zich voor de anderen en schadelijk kan zich voor het milieu.

Uit respect voor de anderen en het milieu:

• Gebruik de machine nicht opplaatsen en uren die stordend können sein.
• Volg nauwkeurig de lokale normen op voor de afdank
  king van het snijafval.
• Volg nauwkeurig de lokale normen op voor de afdank
  king van olie, beschadigde onderdelen of om het even
  welk element dat Niet milieuvriendelijk is.
• Tijdens het werkden worden een zekere hoeveelheid olie verspreid in de omgeving,oodzakelijk voor desmering van de ketting; om die reden,gebruik allen biologisch afbreekbare olien, specifiek bedoeld voor dit gebruik.
• Om brandgevaar te voorkomen, de machine Niet met warmerne motor achefterlaten op bladeren of droog gras.

LETOP!

Draagijdens het werk ge-

paste kledij. Uw Verkoper za u alle nodsige informatiegeven over de meest geschikte veiligheidskledij, met het oog op een veilig gebruik van de machine. Gebruik trillingswerende handsochoenen. Alle boven vermeldde voorzorgsmaatregelen zichen geen garantie gegen het risico op het fenomeen van Raynaud of het carpaletunnelsyndroom. Men raadt aanom aan dat wie langdurig gebruik maakt van deze machine, regelmatinig de condities van zichen handen en vingers moet lately controeren. Indien sommige van de hierboven vermeldde symptomen verschijnen, moet men onmiddelijk een geneesheer raadplegen.

LET OP!

Het gebruik van de machine

voor het zagen en snoeien vergt een specifieke oppleding.

1. CONTROLES UIT TE VOEREN IJDENS HET WERKEN

• Controle van de kettingspanning

Tijdens het werk ondergaat de ketting een progressieve verlenging. De spanning要去 regelmatig gecontroleerd worden.

BELANGRIJK

Tijdens de eerste gebruiksperi

ode (of na de verwanging van de ketting), moet deze contrôle vaker uitgevoerd worden, wegens de aanpassing van de ketting.

A LET OP!

Werk Niet met een ketting die

te los zit, om geen gevaarlijke situatives te creeren wanner de ketting uit de geleiders komt.

Om de kettingspanning te regelen, ga te werk zoals aangegeven in Hoofdstuk 5.5.

• Controle van de oliestroom

BELANGBIJK

De machine nicht gebruiken zon

der smering! Het oliereservoir kan bijna volledig leeg+zijntelkens wanner de brandstof oprakt. Zorg ervoor dat het oliereservoir aangevuld worden telkens wannerbrandstof bijgevuld worden.

A LET OPI!

Zorg ervoor dat het blad en

de ketting goed op hun paats zitten wanner de olietoevoer gecontroleerd worden.

Start de motor, houd het toerental Niet te hoog en contruleer of de olie van de ketting verspreid wordt zoals aangegeven in de figuur (Afb. 12).

Kan de oliestroom van de ketting geregeld worden door met een schroevendraaier de regelschroef (1 of 1a) van de pomp te draaien, onderaan de machine (Afb. 12).

2. GEBRUKSWIJZEN EN SNIJTECHNIEKEN

Vooraleer de machine voor de eerste keer te gebruiken voor het vellen of Snoeien van eenBoom, oefent u best op houtblokken op de grond of bevestigd op een steun, om voldoende vertrouwd te raken met de machine en de meest geschikte snijtechnieken.

LET OP!

Tijdens het werk要去 de ma

chine alkijt stevig vastgehonden worden met beiden handen, met de linkerhand op het voorste handgrep en derechtterhand op dechterste, onafhankelijk van het feit of de bediener eventueel linkshandig is.

Letop! Leg de motor onmiddelijk stil wanner de ketting zichijdens het werk blokkeert. Let altijd op voor maybeke terugslagen (kickback) wanner het blad in contact komt met een hindernis.

• Een boom snoeien (Afb. 13)

LET O! Zorg ervoor dat de zone waar in de takken zullen vallen vrij is.

1. Ga aan de zichde tegenover de af te zagen tak staan.
2. Begin met de laagste takken en werk zo waar de hogere takken toe.

3. Zaag van boven maar beneden, om te voorkomen dat het blad vastraakt.

4. Een boom vellen (Afb. 14)

LET OPI! Op hellingen worden alsijd gewerkt stroomopwaarts van deBoom. Zorg ervoor dat de gevelde stam geen schade kan veroorzaken bij het maar beneden rollen.

1. Bepaal de valrichting van de boom rekenig houdend met de wind, de helling van de plant, de positie van de zwaarste takken, het gemakkelijk werken na het vellen, enz.
2. Maak de zone rond de boom vrij en zorg voor een goede steunplaats voor de voeten.
3. Voorzie gepaste vluchtwegen, vrij van hindernissen; de vluchtwegen要去en zich op onceveer 45^ in derichting tegenover de valrichting van de boom bevinden en een snelle vlucht van de bediener waar een veilige plaats möglichk make. Deze veilige plaats moet op een afstand liggen die 2,5 keer de hoogte van de te vellen boom bedraagt.
4. Breng aan de valzijde een inkeping aan met een diepte gelijk aan een derde van de doorsnede van de stam.
5. Zaag de stam aan de tegenoverliggende zichde,ients boven de punt van de inkeping en LAST een "scharnier" (1) van ongeveer 5-10 cm vrij.
6. Zonder het blad te verwijderen, worden de breedte van de scharnier geleidelijk aan kleiner gemaakt, tot de boom omvalt.

7. In bijzondere situatuies of bij een schaarse stabiliteit, kan het vellen voltooid worden door twee wiggen (2) aan de zijde tegenover de valzijde aan te brengen en met een hamer op de wiggen te kloppen tot de boom omvalt.

8. Snoeien na het vellen (Afb. 15)

LET OP!

Let op de steunpunten van de

tak op de grond, aan de mogelijkheid dat die in spanning staat, aan de richting die de tak kan aannemenijdens het zagen en aan de mogelijkke instabilityen van de boom na het afzagen van de tak.

1. Neem de richting waar waarin de tak in de stam zit.
2. Begin te zagen aan de plooizijde en maak het werk af aan de tegenoverliggende ziche.

Een stam doorzagen (Afb. 16)

Het doorzagen van een stam worden vergemakkelijk door het gebruik van de pal.

1. Steek de pal in de stam, voer een hefboomkrachtuit op de pal en laat de kettingzaag een boogvormige beweging makezdat het blad in het hout kan dringen.

2. Herhaal de handeling meerdere keren indien nodig, door het steunpunt van de pal te verplaatsen.

3. Een stam doorzagen op de grond (Afb. 17)

Zaag tot ongeveer halverwege de diameter, rol de stam en kaak het werk af aan de tegenoverliggende zijde.

• Een opgetilde stam doorzagen (Afb. 18)

• Indien het zagen na de steunpunten (A) plaatsvindt, zaag dan tot een derde van de diameter onderaan en maak het werk af bovenaan.

• Indien gezaagd worden:tussen twee steunpunter (B), zaag dan tot een derde van de diameter bovenaan en maak het werk af langs onder.

Het gebruik van de pal voor het doorenjden van bomen en ditke taken verzekert uw veiligheid en vermindert de inpansning van het werk en het niveau van de trillingen.

3. NA HET WERKEN

Na het werken:

• Schakel de motor uit zoals eerder aangegeven (Hoofdstuk 6).
  Wacht tot de ketting tot stilstand gekommen is en LAST de machine afkoelen.
• Draai de bevestigingsbouten van de staaf los om de spanning van de hetting te verminderen.
• Verwijder alle sporen van zaagsel of olieresten van de ketting.
• Indien de ketting erg bevuild is of indien er veel hors

op aanwezig is, dient men de ketting te demonteren en deze gedurende enkele uren in een houder te leggen met een bijzonder reinigingsmiddel. Spoel hem cervolgens af in schoon water en behandel hem met een geschikte anticorrosie-spray, vooraleer hem weer op de machine te monteren.

• Monteer de bescherming van de staaf vooraleer de machine weg te zetten.

A LET O! Laat de motor eerst afkoelen voor het opbergen van de machine in elke willekeurige ruimte. Om het risico voor brand te beperken de machine vrijmaken van zaagsel, takjes, bladeren of overtollig vet;aat geenrecipienten met snijafval in de ruimte awhile.

8. ONDERHOUD EN OPSLAG

ALETOP!

Voor uw veiligheid en die van

de andere:

• Een correct onderhoud is fondamenteel om in deijd de oorspronkelijke efficicntie en ge bruiksveiligkeit van de machine in stand te honden.
• Laat bouteen en schroeven vastgedraaid zitten om er zeker van te zijn dat de machine alsijd op een veilige manier gebruiksklaar is
• Gebruik de machine nooit als er onderdelen versluten of beschadigd zich. De beschadigde onderdelen要去en vernieuwd en nicht gerepareerd worden.
• Gebruikuitsluitend originele reserveonderdelen. Onderdelen van een andere kwaliteit kennen de machine beschadigen en kennen gevaarlijk zijn voor de gebruiker.

LET OP!

Tijdens het onderhoud:

• Haal de kap van de bougie.
  Wacht tot de motor voldoende afgekoeld is.
• Gebruik werkhandsschoenen voor het hanteren van het blad en de ketting.
• Houd de bladbeschermingen op hun plaats, tenzij aan het blad zich of aan de ketting gewerkt要去 worden.
• De olie, benzine of andere verruilende materialen nicht in het milieu gooien.

CILINDER EN GELUIDSDEMPER (Afb. 19)

Om brandevaar te beperken, worden de vleugels van de cilinder regelmatig gereinigd met perslucht en worden de zone van de geluidsdemper vrijgemaakt van zaagsel, takjes, bladeren of ander afval.

STARTGROEP

Om oververhitting en schade aan de motor te voorkomen,要去en de roosters voor de aanzuiging van de koellucht altijd schoon en vrij van zaagsel en vuil zich.

Het starttouw要去ervangen worden bij de eerste tekenen van slijtage.

KOPPELINGSGROEP (Afb. 20)

Houd het deksel van de koppeling vrij van zaagsel en vuil, door de carter te verwijderen (zoals aangegeven in hoofdstuk 4.1.) en deze na de ingrep correct wee ter monteren. Ongeveer elke 30 uren要去 het intern lager gesmeerd worden bij uw Verkoper.

REM KETTING

Controleer regelmatig de efficicntie van de kettingrem en of de metalen band die het deksel van de koppeling omgeeft Niet beschadigd is, door de carter te verwijderen (zoals aangegeven in hoofdstuk 4.1.) en deze na de ingreep correct wee ter monteren.

De band要去 verrangen worden wanner de dikte aan de contactpunten met het deksel van de koppeling ongeveer de helft geworden is ten opzichte van de twee uiteinden, die nicht onderhevig zijn aan wrijving.

KETTINGWIEL

Controleer, bij uw Verkoper, regelmatig de staat van het kettingwiel en verrang het wonneer het de aanvaardbare limieten overschrijdt.

Monteer geen neue ketting op een versleten wie en omgekeerd.

SMEEROPENING (Afb. 21)

Verwijder regelmatig de carter (zoals aangegeven in hoofdstuk 4.1), demonteer de staaf en controller of de openings voor de smering van de machine (1) en van de staaf (2) Niet verstopt zich.

PIN VERGRENDELING KETTING

Deze pin is heel belangrijk voor de veiligheid, waar dit hij voorkomt dat de ketting ongecontroleerde bewegingen maakt in geval van een breuk of loszittende ketting.
Controleer regelmatig de staat van de pin en herst hem indien hij beschadigd is.

BEVESTIGEN

Controleer regelmatig of alle schroeven en moeren goed aangezet zich en of de handgrepen stevig vastzitten. Men raadt een dagelijkse controle aan, voor het gebruik en na vallen of andere aanzienlijke stoten om schade of defecten te identificeren.

REINIGING VAN DE LUCHTFILTER (Afb. 22)

BELANGRIJK Het is essentieel dat de luchtfil- ter gereinigd worden, voor de goede werk ing en de lev ensduur van de machine. Werk nooit zonder filter of met een beschadigde filter, om geen onherroepelijke schade toe te brengen aan de motor.

De reiniging worden uitgevoerd elke 8-10 werkuren.

Om de filter te reinigen:

Maak het lipje (1) los en verwijder het deksel (2).
Draai de knop (2a) los, verwijder het filtrelement (3) en klop er zachtjes gegen om het vuil te verwijderen, reinig het indien nodig met een borstel.
- Indien het volledig verstopt is, dient men de twee delen (3a en 3b) te scheiden met behulp van een schroevendraaier en met reine benzine te reinigen. Indien er perslucht gebruikt worden, moet men de straal van binnen maar buitenRCTEN.
- Hermonteer de twee delen van het filtrelement door op de boorden te drukken totdat men de klik hoor.
- Hermonteer het filtrelement (3) draai de knop (2a) vast.
- Hermonteer het deksel (2) en haak het lipje (1) vast.

CONTROLE VAN DE BOUGIE (Afb. 24)

De bougie worden toegankelijk door het deksel van de luchtfilter te verwijdersen.

Periodiek worden de bougie gedemonteerd en gereinigd, door eventuele restjes te verwijderen met een metalen borsteltje.

Controleer en herstel de correcte afstand:tussen de elektrodes

Hermonteer de bougie en draai hem stevig vast met de bijgeleverde sleutel.

De bougie要去 ingeval van doorgebrande elektroden of een beschadigde isolatie, en ieder geval elke 100 werkuren, verrangen worden door een bougie met analoge karakteristieken.

REGELING VAN DE CARBURATOR

De carburator wird in de fabriek geregeld met het oog op de Beste prestaties in alle omstandigheden, met een minimale uitstoot van schadelijke gassen, overeenkomstig de geldende normen.

Ingeval van slechte prestaties, controllerer eerst of de ketting vrij beweegt en of de sporen van het blad nicht verrormd zich. Wend u tot uw Verkoper voor een controle van de carburator en de motor.

- Regeling van het minimumtoerental

LET OPI

met de motor op het minimumtoerental. Als de ketting beweegt met de motor op zijn minimumtoerental, neem dan contact op met uw verkoper om de motor goed af te stellen.

DE KETTING SLIJPEN

LET OPI

Om redenen van veiligheid en

efficientre, is het heel belangrijk dat de snij-inrichtingen goed scherp zich.

Er moet geslepen worden wanner:

• Het zaagsel te veel op stof gelijkt.
• Ermeerkrachtnodigismontezagen..
• De snede nicht recktlijning is.
• Ermeertrillingenzijn.
• Ermeerbrandstofverbruiktwordt.

LET OPI

noeg is, neemt het risico op tegenslag (kickback) toe.

Indien het slijpen toevertrouwd worden aan een gespecialiseerd centrum, kan dit uitgevoerd worden met speciale apparatuur die zorgt voor een minimale verwijdering van materiaal en een constanteSlijping van alle snijdende elementen.

De ketting worden "eigenhandig" geslepen met behulp van daartoe bestemde vrijen met Ronde doorsnede en een diameter die specifiek is voor elk type van ketting (zie "Tabel Onderhoud Ketting"). Het slijpen vergt een goede handigheid en ervaring, om de snijdende elementen nicht te beschadigen.

Tabel onderhoud hetting

LET OP!

Om veiligheidsreden, geen andere types van ketting of blad gebruiken.

De tabel geeft de slijpgegevens voor de verschillende types van kettingen wee, zonder de mogelijkheid om andere kettingen dan de gehomologeerde types te gebruiken.

Steek ketting Niveau begrenzertand (a) Diameter vijl (d)duim mm duim mm duim mm
3/8 Mini	9,32	0,018	0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

Om de ketting te slijpen (Afb. 24):

Zet de motor af, geef de kettingrem vrij en blokkeer het blad stevig met de ketting gemonteerd. Zorg ervoor dat de ketting vrij kan bewegen.
- Span de ketting indien die te los zit.
- MPlaats de vijl in de geleider en breng de vijl in de uitsparing van de tand, waar bij een constante helling worden behouden naargelang het profiel van het snijdend element.
- Voer slechts enkele passages met de vijl uit en uitsluitend vooruit. Herhaal de handeling op alle snijdende elementen, metdezelfde richting (aar rechts ofaar links).
- Keer de positie van het blad om in de klem en herhaal de handeling op de overige elementen.
- Controller of de begrenzende tand Niet voor bij het controle-instrument steekt en vijl het eventuele overtollig materiaal weg met een platte vrij, door het profiel rond er make.
- Na het vijlen worden alle vijlsporen en het vrijstof verwijderd. Smeer de ketting in een oliebad.

De ketting worden verrangen wanner:

• De lenghte van het snijdend element 5mm of minder bedraagt;
• de spelimg van de schakels op de klinknagels te groot geworden is.

ONDERHOUD VAN HET BLAD (Afb. 25)

Om een assymetrische slijtage van het blad te voorkomen, moet deze regelmatig omgedraaid worden.

Om de efficiëntie van het blad in stand te houden, is het noodzakelijk:

• De lagers van de overbrenging (indien aanwezig) te smeren met een daartoe bestemde spuit.
• De inkening van het blad te reinigen met een schraapstaal (niet meegeleverd).
• De smeeroppeningen te reinigen.
• Met een vlatte vijl de braam van de zijkanten te verwijderen en eventuele niveauverschillen:tussen geleiders te compenseren.

Het blad worden verrangen wanner:

• de diepte van de inkepingkleiner blijdt dan de hoogte van de sleepschakels (die nooit de bodem mogen raken);
• de binnenwand van de geleider zodanig versleten is dat de ketting lateraal gaat overhellen.

BUITENGEWONE HANDELINGEN

Elke onderhoudsbeurt die nicht vermeld worden in deze handleiding dient alleen door uw Verkoper uitgevoerd te worden.

Handelingen die uitgevoerd werden in nicht geschikte structuren of door onbekwame Personen doen de garantie vervallen.

OPSLAG

Na het werkken, worden de machine zorgvuldig vrijgemaaakt van stof en vuil en worden de defecte onderdelen gerepareerd of verrangen.

De machine要去 bewaard worden op een drogeplaats, beschermd gegen de weersomstandigheden en met de bladbescherming gemonteerd.

LANGDURIGE PERIODE VAN INACTIVITEIT

BELANGRIJK

Indien men van plan is de ma

chine langer dan 2 - 3 maanden nicht te gebruiken, moeten een aantal voorzorgsmaatregelen getroffen worden om problemen te vermijden bij het hervatten van het werk of om permanente schade aan de motor te voorkomen.

Opberging

Alvorens de machine te op te bergen:

• Draai de twee moeren los, demonteer de carter en verwijder de ketting en het blad.
• Ledig het oliereservoir, vul met ongeveer 100-120 cc specifiek reinigingsvloeistof en herplaats de dop.
• Hermonteer de carter, zonder de moeren vast te draaien.
• Start de machine en houd de motor in versnelling tot het reinigingsmiddel op is.
  Zet de motor op de laagste snelheid om alle brandstof

in het reservoir en in de carburator op te gebruiken.

• Verwijder de bougie wanner de machine afgekoeld is.
  Giet in de opening van de bougie een lepel (verse) olie voor tweetaktmotoren.
  Trek verschillende keren aan de startknop om de olie goed te verdelen in de cilinder.
• Hermonteer de bougie met de zuiger aan het bovenste dood punt (zichtbaar vanuit het gat van de bougie wanner de zuiger aan de eindaanslag gekomen is).

- Hervatten van de activiteit

Wanner de machine wee gestart wordt:

-Verwijder debougie.
Trek enkele keren aan de startknop om de overtollige olie te verwijderen.
- Controller de bougie Zoals beschreiben in het hoofdustuk "Controle van de bougie".
- Bereid de machine voor zoals aangegeven in het hoofdstuk "Voor het gebruik".

9. OPSPOREN VAN DEFECTEN

PROBLEMEN MOGELIJKE OORZAAK OPLOSSING

1) De motor start nicht of blijft nicht draaien	- De startprocedure is nicht correct	- Volg de aanwijzingen (zie hoofdstuk 6)
	- De bougie is vuil of de afstand tussen de elektroden is nicht gespast	- Controller de bougie (zie hoofdstuk 8)
	- Verstopte luchtfilter	- Reinig en/of verwang de filter (zie hoofdstuk 8)
	- Antivries-inrichting nicht correct gemonteerd (behalte Mod. C 46 - C 50)	- Controller de montagepositie (zie hoofdst. 6)
	- Brandstofproblemen	- Contacteer uw Verkoper
2) De motor start maar heeft weinig vermogen	- Verstopte luchtfilter	- Reinig en/of verwang de filter (zie hoofdstuk 8)
	- Brandstofproblemen	- Contacteer uw Verkoper
3) De motor werkt onregelmatig of有多么 geen vermogen bij belasting	- De bougie is vuil of de afstand tussen de elektroden is nicht gespast	- Controller de bougie (zie hoofdstuk 8)
	- Brandstofproblemen	- Contacteer uw Verkoper
4) De motor geeft teveel rook af	- Verkeerde samenstelling van het(OPngsel	- Bereid het(OPngsel volgens de aanwijzingen (zie hoofdstuk 5)
	- Brandstofproblemen	- Contacteer uw Verkoper
5) De olie komt nicht vrij	- Slechte kwaliteit van olie	- Ledig het reservoir, spoel het reservoir en de pijpleidingen met reinigingsvloeistof en verwang de olie
	- Smeeropeningen verstocht	- Reinigen

10. ACCESSORIES

De tabel bevat de lijst met alle mogelijkke combinatie tsus sen staaf en ketting, met vermelding van diegene die op elke machine gebruikturonen worden, aan geve n met het symbool

LET OPI!

Daar de gebruiker maar ei gen

oordeel besluit welke blad en ketting onder de verschillende gebruiksomstandigheden te kiezen, toe

te passen en te gebruiken, neemt hij dan ook zich de waaruit voortkomende verantwoording op zich voorijdere willekeurige schade die daardoor veroorzaakt worden. In geval van twijfel of geringe kennis van de specificiteit vanijdere blad of ketting, moet u contact opnemen met uw eigen verkoper of met een gespecialiseerd tuincentrum.

Combinations van blad en hetting

Stap BL	AD KETTING Model
Duimen	Lengte Duimen / cm	Breedte Groef Duimen / mm	Code Code		C 38 C 38 T	C 41 C 41 T	C 46 C 50
3/8" 14" / 35 cm 0,050° / 1,3 mm			OREGON 140SDEA041	OREGON 91VG053X OREGON 91PX053X	*
3/8" 14" / 35 cm 0,050° / 1,3 mm			TRILINK M1501453-1041TL	TRILINK CL15053TL	*
3/8" 16" / 40 cm 0,050° / 1,3 mm			OREGON 160SDEA041	OREGON 91VG057X OREGON 91PX057X	*
325" 16" / 40 cm 0,050° / 1,3 mm			OREGON 160MLBK041	OREGON 95VPX066X		*
325" 16" / 40 cm 0,050° / 1,3 mm			TRILINK L2501666-11041TL	TRILINK CL25066NKTL		*
325" 16" / 40 cm 0,058° / 1,5 mm			OREGON 168PXBK095	OREGON 21BPX066X			*
325" 18" / 45 cm 0,058° / 1,5 mm			OREGON 188PXBK095	OREGON 21BPX072X			*	*
325" 18" / 45 cm 0,058° / 1,5 mm			TRILINK L2581872-11095TL	TRILINK CL25872TL			*	*
325" 20" / 50 cm 0,058° / 1,5 mm			OREGON 208PXBK095	OREGON 21BPX078X				*
325" 20" / 50 cm 0,058° / 1,5 mm			TRILINK L2582078-11095TL	TRILINK CL25878TL				*

LET OPI!

Gebruik als wisselstukken enkel de hiervoor vermeldde kettingen en staven. Het gebruik

van Niet goedgekeurde combinaties kan leiden tot ernstige persoonlijke letsels en schade aan de machine.

Kjaere kunde,

B cnyae hecobloednHmeeTc

OnachocbNoIyueHnTAAHHXTeNecbIX NOBpeJdeHnC JeTaIbHbIM HcXoDM OnepaTopOM HIN TpeTbHMn IucaMn.

4. CBOPKA MAUHHbl

BAKHO

MaunHa nocTabraeTcC

NL • De inhoud en de afbeeldingen van deze gebruikshandelieing werden gerealiseerd voor rekening van ST. S.p.A. en+zijn beschermd door het autoursrecht - Elke Niet-geautoriseerde reproductie of wijziging, ook gedeelijike, van het document is verboden.
