Producttype	Automatische wasstraat (wasbrug)
Merk	Kärcher
Model	CWB 3
Afmetingen (L x B x H)	Totale breedte 4040 mm, Diepte 2170 mm, Was hoogte 2100-2900 mm afhankelijk van versie
Elektrische voeding	400 V / 50 Hz / 10-16 kW
Wateraansluiting	1 inch, druk 0.4-0.6 MPa, max temp 50°C
Persluchtaansluiting	1/2 inch, druk 0.6-0.8 MPa
Gemiddeld waterverbruik	Ongeveer 50 L per wasbeurt (zonder antivries)
Geluidsniveau	94 dB(A) in droge werking
Zijborstels	Diameter 975 mm, snelheid 107 tpm
Dakborstel	Diameter 975 mm, snelheid 127 tpm
Hogedruksysteem	Werkdruk 16-70 bar afhankelijk van optie
Veiligheidsvoorzieningen	Noodstopknop, veiligheidsschakelaars, veiligheidsklep
Onderhoud	Dagelijks, wekelijks, maandelijks, halfjaarlijks, jaarlijks onderhoud
Reserveonderdelen	Gebruik uitsluitend originele Kärcher onderdelen
Garantie	Volgens landelijke voorwaarden, zie handleiding
Geschikte reinigingsmiddelen	Kärcher Vehicle Pro Klear producten
Maximale voertuigcapaciteit	Beperkende afmetingen: zie technische gegevens

Veelgestelde vragen - CWB 3 Kärcher

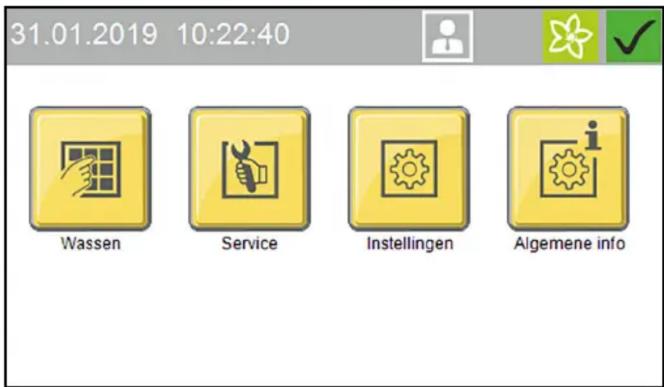

Hoe start ik het wasprogramma?

Plaats het voertuig correct, zet de motor uit, trek de handrem aan, verlaat het voertuig. Op de kaartlezer of het touchscreen kiest u het wasprogramma (bijv. Programma 1) en bevestigt u met OK. Druk op Start om de cyclus te starten.

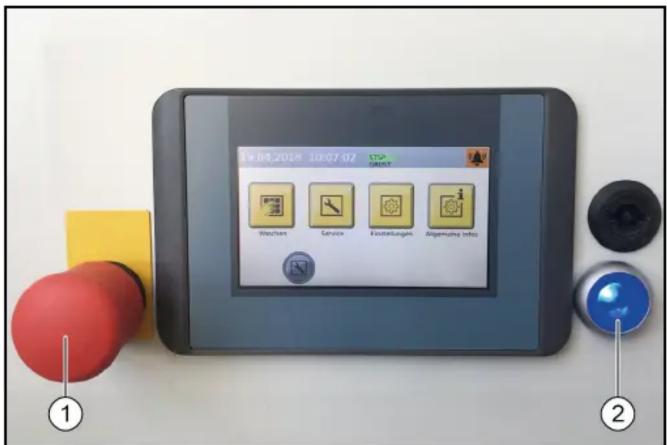

Wat te doen bij een noodstop?

Druk bij gevaar onmiddellijk op de NOODSTOP knop (rood). De installatie stopt. Om opnieuw te starten, draai de knop los door te trekken en druk vervolgens op de blauwe toets voor besturingsspanning op het paneel. Zorg ervoor dat de zone vrij is.

Hoe het voertuig voorbereiden voor het wassen?

Sluit ramen, deuren, schuifdak. Klap of trek antennes en spiegels in. Verwijder verwijderbare onderdelen (lijsten, spoilers, bagagedragers). Controleer of er geen vreemde voorwerpen zijn.

Hoe de borstels onderhouden?

Controleer dagelijks op afwezigheid van vreemde voorwerpen. Reinig vervuilde borstels met een hogedrukreiniger. Controleer slijtage: de haarlengte mag niet minder zijn dan nieuw minus 50 mm. Vervang indien nodig.

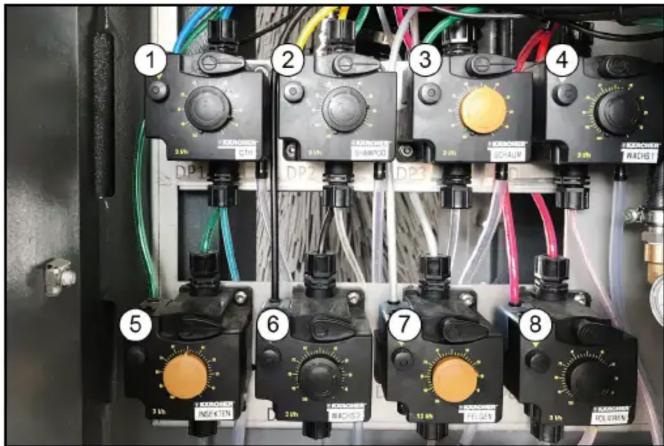

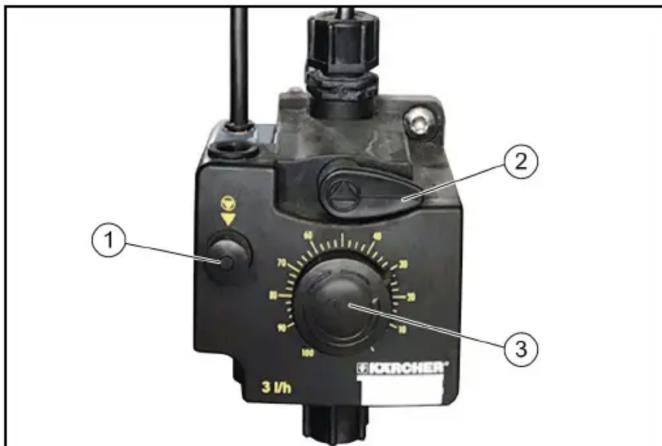

Hoe de doseerpompen ontluchten?

Zorg ervoor dat de persluchttoevoer actief is. Draai de ontluchtingshendel tegen de klok in tot aan de aanslag. Stel de dosering in op 100%. Druk op de ontluchtingsknop totdat het reinigingsmiddel zonder bellen naar buiten komt. Zet de hendel terug in normale stand.

Wat te doen als het drogen onvoldoende is?

Controleer het niveau van het drooghulpmiddel (CTH) en de dosering. Controleer de werking van de droogblazer. Zorg ervoor dat de luchtdruk voldoende is. Gebruik uitsluitend originele Kärcher drooghulpmiddelen.

Hoe de doseerhoeveelheid instellen?

Trek de instelknop uit. Druk afwisselend op de ontluchtingsknop en draai de knop naar de gewenste waarde. Laat de ontluchting los. Druk op de knop om te vergrendelen. Alleen uitvoeren met draaiende pomp.

Hoe de antivriesbeveiliging activeren?

De automatische antivriesoptie wordt geactiveerd zodra de vooringestelde temperatuur is bereikt. Voor een handmatige start, ga naar het menu Service > Handmatige modus > Handmatige antivriesbeveiliging. Druk op de overeenkomstige knop. De bewerking duurt ongeveer 24 minuten.

Welke reinigingsmiddelen gebruiken?

Gebruik uitsluitend reinigingsmiddelen en onderhoudsproducten aanbevolen door Kärcher, zoals de Vehicle Pro Klear serie (RM 890, RM 891, enz.). Gebruik geen zure reinigingsmiddelen, oplosmiddelen of producten die niet bedoeld zijn voor buitenwassen.

Waar vind ik reserveonderdelen?

Alle reserveonderdelen en accessoires zijn verkrijgbaar op www.kaercher.com of bij de klantenservice van Kärcher. Gebruik uitsluitend originele onderdelen om veiligheid en conformiteit te garanderen.

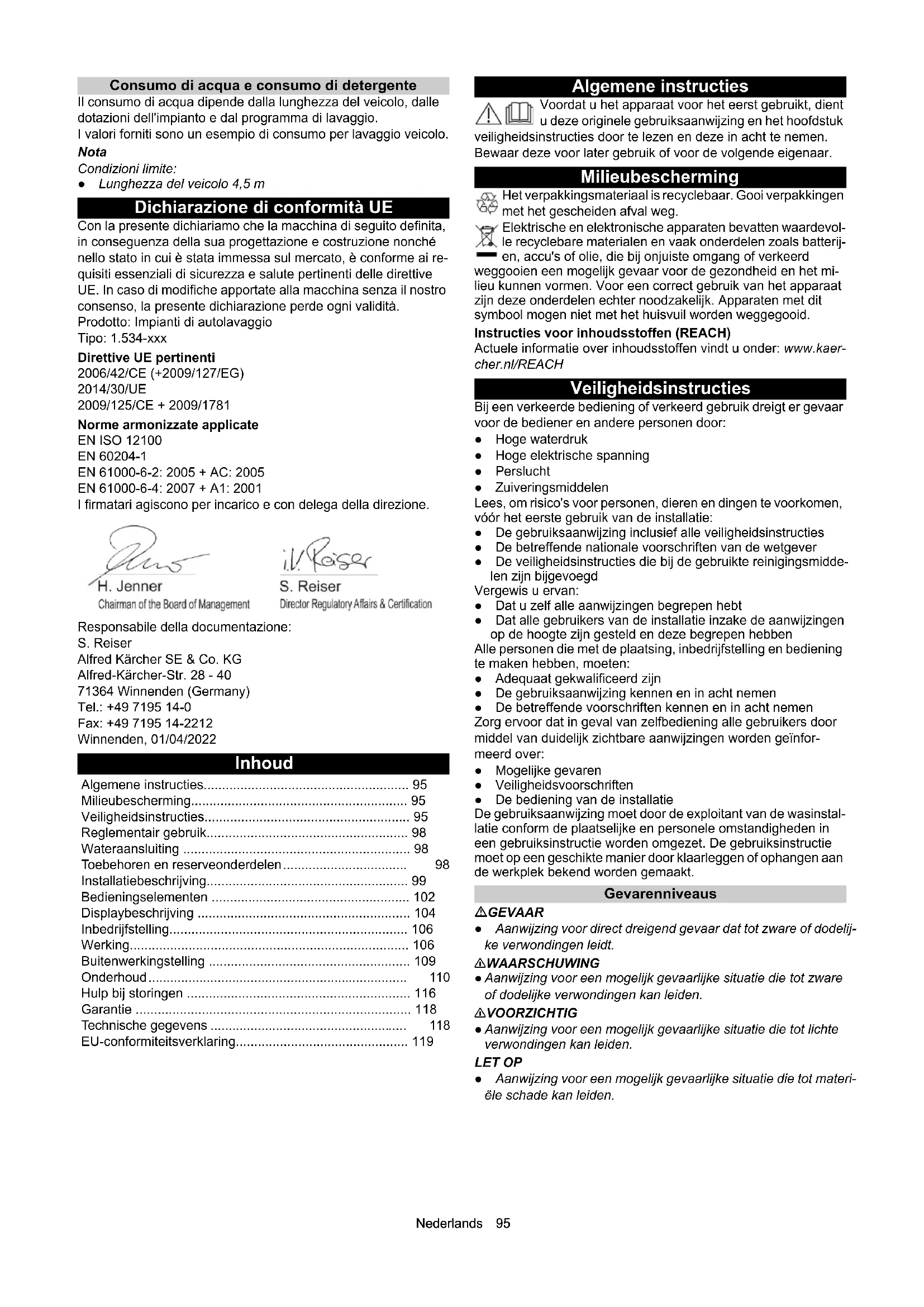

GEBRUIKSAANWIJZING CWB 3 Kärcher

Algemene instructies. 95

Milieubescherming. 95

Veiligheidsinstructures. 95

Reglementair gebruik. 98

Wateraansluiting 98

Toebehoren en reserveonderdelen 98

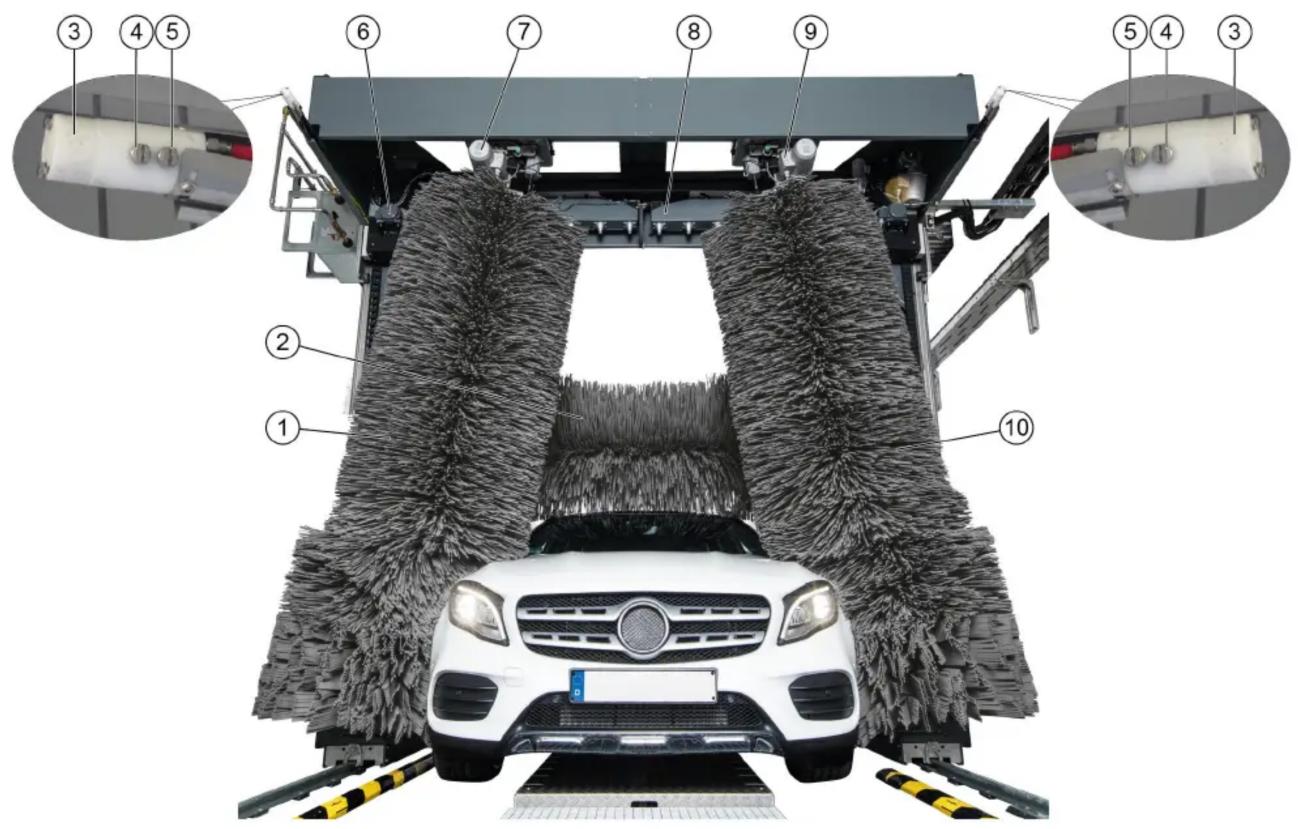

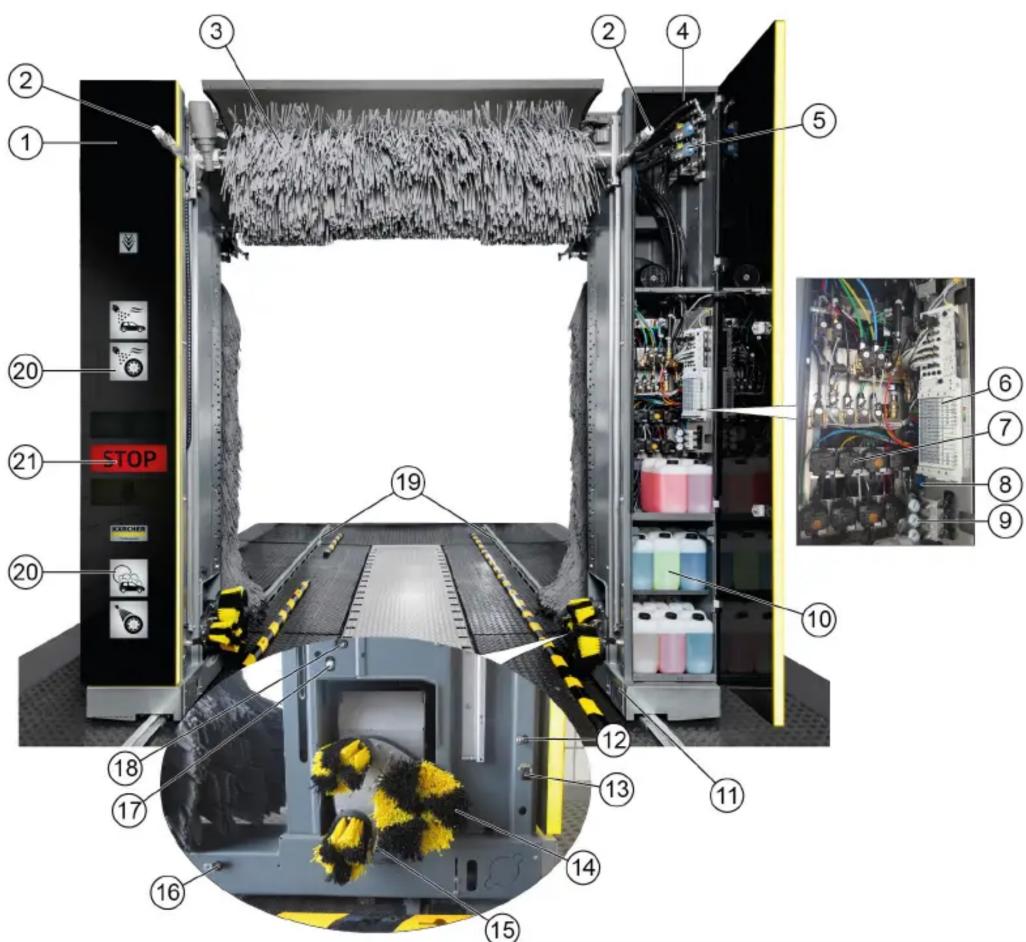

Installatiebeschrijving. 99

Bedieningselementen 102

Displaybeschrijving 104

Inbedrijfstelling. 106

Werking. 106

Buitenwerkingstelling 109

Onderhoud 110

Hulp bij storingen 116

Garantie 118

EU-conformiteitsverklaring. 119

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaaanwijzing en het hoofdstuk instructies door te lezen en deze in ache te nemen.

Bewaar deze voor later gebruik of voor de volgende eigenaar.

Milieubescherming

Het verpakkingsmaterial is recyclebaar. Gooi verpakkingen met het gezehden afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd

weggooien een möglichke gevaar voor de gezondheid en het milieu hunnen vormen. Voor een correct gebruik van het apparaat zich deze onderdelenECHTER Noodzakelijk. Apparaten met dit symboologeniet met het huisvuil worden weggegooid.

Instructies voor inhoudsstoffen (REACH)

Actuele informatatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH

Veiligheidsinstructies

Bij een verkeerde bediening of verkeerd gebruik dreigt er gevaar voor de bediener en andere Personen door:

Hoge waterdruk
Hoge elektrische spanning
Perslicht
Zuiveringsmiddelen

Lees, om risico's voor Personen, dieren en dingen te voorkomen, vór het eerste gelebruik van de installmente:

• De gebruiksaanwijzing inclusief alle veiligheidsinstrukties
• De betreffende nationale voorschriften van de wetgever
• De veiligheidsinstructies die bij de gebruike reinigingsmidde-len zich bijgevoegd

Vergewis u ervan:

• Dat u selbst alle aanwijzingen begrepen hebts
• Dat alle gebruikers van de installmentie inzake de aanwijzingen op de hoogte zich gesteld en deze begrenpen hebben

Alle Personen die met deplaatsing, inbedrijfstelling en bediening te maken hebben,要去en:

Adequaat gekwalificeerd zich
- De gebruiksaanwijzing kennen en in acht nemen
- De betreffende voorschriften kennen en in acht nemen

Zorg ervoor dat in geval van zelfbediening alle gebruikers door middel van duidelijk zichbare aanwijzingen worden geinfor-meerd over:

• Mogelijkke geziven
  Veiligheidsvoorschriften
• De bediening van de installmentie

De gebruiksaanwijzing要去 door de exploitant van de wasinstallatie conform deplaatselijke en personele omstandigheden in een gebruksinstructie worden omgezet. De gebruksinstructie要去 op een geschikte manier door klaarleggen of ophangen aan de werkplekbekend worden gemaakt.

Gevarenniveaus

△GEVAAR

• Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijkke verwondingen leidt.

△WAARSCHUWING

• Aanwijzing voor een möglichk gevaarlijke situatie die tot zware of dodelijkke verwondingen kan leiden.

△VOORZICHTIG

• Aanwijzing voor een möglichke gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

• Aanwijzing voor een möglichke gevaarlijke situatie die tot materièle schade kan leiden.

Voorschriften en richtlijnen

Voor het gebruik van deze installmentie gelden in de bondsreppubliciek Duitsland volgende voorschriften en richtlijnen (verkrijgbaar bij Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

• Voorschriftinzake ongevallenpreventie "Algemene voorschriften" BGV A1
  Veiligheid voertuigwasinstallaties EN 17281
• Verordening m.b.t. de bedrijfsveiligung (BetrSichV)

Voertuigwasinstallations

Het bedieren, bewaken, onderhonden en controlleren van voertuigwasinstallaties mag alleen door Personen worden uitgevoerd die met deze werkzaamheden en met de gebruiksaanwijzing vertrouwd zich en die over de met de installmentie gopaard gaande gezaren zich geinformeerd.

Minerale olie bevattend afvalwater

LET OP

Milieuverontreiniging door voertuigen

Lekkende oliën.

Beschem de bodem en voer de afgewerkte olie op een milieuvriendelijke manier af.

Laat de tandwielolie en minerale olie bevattend afvalwater nicht in de bodem of wateren terechtkomen.

Behandel het afvalwater vooraleer u het in de riolering terecht maarkommen.

Neem deplaatselijk geldende wettelijk bepalingen en afvalwervoorschriften in acht.

Zelfbediening

Bij zelfbedieningswasinstallaties moetijdens de bedrijfsgereedheid een persoon bereikbaar zich met de wasinstallatie vertrouwd is en die in geval van storing de voor het vermijden van eventuele gezaren nodige maatregelen kan uitvoeren of kan lanten uittvoeren.

Voor de gebruiker van de wasinstallatie要去en goed zichbare instructies over bediening en reglementair gebruik van de wasinstallatie aan de wasinstallatie zijn aangebracht.

Onderhoud en instandhouding

Onderhouds- en instandhoudingswerkzaamhedenogensprincipieel alleen bij een uitgeschakelde wasinstallatie worden uitgevoerd.

WAARSCHUWING

Gevaar voor letsel door machinebewegingen

Schakel de installmentie voor onderhouds- en instandhoudingswerkzaamheden UIT.

Beveilig de hoofschakelaar gegen het herinschakelen, bijv. met een hangslot.

Gebruik met reinigingsmiddel

WAARSCHUWING

Gevaar door voor de gezondheid gevaarlijke stoffen in reinigingsmiddelen

Neem de veiligheidsgegevensbladen van de reinigingsmiddelen in acht.

Neem de voorgeschreveen veiligheidsmaatregelen in acht.

Draag voorgeschreveen verilgheidskleding, zoals verilgheidsbril en verilgheidshandschoenen.

LET OP

Verhoogd corrosiegevaar door het gebruik van ongeschikte reinigingsmiddelen

Verwerk volgende reinigingsmiddelen aan de installmentiet Niet:

Reinigungsmiddelen die voor de reiniging van de washal bestemd zijn.

Reinigungsmiddelen die voor de uitwendige reiniging van de wasinstallatie bestemd zijn.

Zure reinigingsmiddlesen.

Reinigingsmiddelen die met een afzonderlijk toestel op het voertuig aangebracht worden (bijv. velgreiniger).

Middel voor de afvalwaterbehandeling.

Betreden van de portaalwasinstallatie

△GEVAAR

Gevaardoorbetreden van deportaalwasinstallatie

Verbied voor onbevoegde personen het betreden van de portaal wasinstallatie.

Wijs duidelijk en permanent op het toegangsverbod.

Gijgevaar

LET OP

Glijgevaar door natheid

Draag geschikt schoeisel bij het betreden van de installmentie en beweeg voorzichtig.

Wijs klanten door geschikte en permanent aanwezige borden op het glijgevaar.

Bediening van de installmentie

WAARSCHUWING

Gevaren door foute bediening

Personen die de installmentie bedieren, moeten: over het gebruik van de installmentie geinstrueerd zichn, hun kunde m.b.t. het bedieren hebben aangetoond, expliciet de opdracht hebben gebruik voor het gebruik.

De gebruiksaanwijzing moet voor elke bediener toegankelijk zijn. De installmentie mag Niet worden bediend door Personen onder 18JAar. Uitzondering hierop vormen leerlingen boven 16aar onder toezicht.

WAARSCHUWING

Struikelgevaar door op de grond ligende voorwerpen of toevoerleidingen

Verwijder vór de ingebruikneming van de installment op de wasplaats liggende voorwerpen.

Vorstgevaar

WAARSCHUWING

Gevaar voor letsel en beschadiging door ijsvorming in de installmentatie

Tap bij vorstgevaar het water uit de installmente af.

Houd de verkeerswegen voor alle personen slipvast (bijv. vloerverwarming, kiezel).

Werkplek

De installment worden aan het bedieningspaneel of een waskaart-/ codelezer in gebruik genomen.

Vórdewasbeurt moeten deinzittenden het voertuig verlaten.
Tijdens het wasproces is het betreden van de installmentie verboden.

Gevarenbronnen

Algemene gevaren

△GEVAAR

Verwondingsgevaar door ontsnappende perslucht, hoge-drukwater aan de sproeierkop alsook wegliegende vuiddeeltjes of dergelijkke in het bereik van de roterende borstels!

Loskomende vuildeeltjes of voorwerpen+kennen personen of die- ren verwonden.

Perslucht of hagedrukwater kan zichs bij een uitgeschakelde installmentie nog onder druk staan.

Houd de halbodem vrij van los rondslingerende voorwerpen.

Bedien de persluchtinstallatie resp. het hogedruksystem voorzichtig.

Draag bij werkzaamheden een veiligheidsbril.

Explosiegevaar

△GEVAAR

Explosiegevaar

Gebruik de installmentie Niet in de buurt van explosieve ruimtes.

Hiervan uitbezonderd zijn uitdrukkelijk hiervoor bedoelde en als zodanig aangeduide installaties

Gebruik als reinigingsmittel geen explosieve of giffige stoffen, zoals bijv.:

• Benzine
  Stookolie of dieselbrandstof
  Oplosmiddelen
  Oplosmiddelhoudende vloeistoffen
  Zuren
• Aceton

Instructie

Vraag bij de fabrikant na als u Niet zeker bent.

Gehoorschade

De van de installmentie uitgaande geluiden zijn zonder gevaar voor de klant van de wasinstallatie vanwege de kortstondige belasting.

Instructie

Aan de inrijzijde bedraagt het geluidsniveau bij droge werkinq 94 dB(A).

△WAARSCHUWING

Gehoorschade voor bedieningspersoneel bij droge werking

Draag bij droge werkig een gehoorbescherming.

Gehoorschade door hoog volume in de machineruimte

Draag geschikte gehoorbeschemmingijdens het verblijf in de machineruiimte.

Elektrische gezaren

△GEVAAR

Gevaar voor elektrische schok

Neem elektrische onderdelen en leidingen nooit met natte han-den vast.

Zorg ervoor dat elektrische aansluitkabels of verlengsnoeren nicht door erover te rijden, te pletten, te cervormen of dergelijkke kunnen worden beschadigd.

Richt nooit een waterstraal op elektrische apparaten of installations.

Beschem alle stroomvoerende delen in het werkbereik gegen waterstralen.

Sluit de installmentie uitsluitend aan op stroombronnen die in overeenstemming met de voorschriften zich geaard.

Laat alle werkzaamheden aan elektrische onderdelen van de installmentatie alleen door een elektricien uitvoeren.

Voor de gezondheid gevaarlijke stoffen

GEVAAR

Gevaar door voor de gezondheid gevaarlijke stoffen

Neem absolut de bijgevoegde en opgedrukte instructies voor de reinigingsmiddelen in acht.

Drink nooit het door de installmentie afgegeven water! Door het bijgemengde reinigingsmiddel bezit het geen drinkwaterkwaliteit.

Neem de voorschriften m.b.t. de kiemremming van de fabrikant van de zuiveringsinstallatie in acht als u voor het gebruik van de installmentatie industriewater gezruikt.

Zorg ervoor dat stoffen, die nicht bij een algemeen gebruikelijke buitenreiniging van voertuigen ontstaan (zoals bijv. zware meta-len, pesticiden, radioactieve stoffen, fecaliën of smetstoffen), nicht in de wasinstallatie terechtkomen.

Gevaar door stroomuitval

Het ongecontroleerd heropstarten van de installmenta na een stroomuitval is door constructieve maatregelen uitgesloten.

Gevaar voor het milieu door afvalwater

Neem deplaatselijke bepalingen voor de afvalwaterafvoer in acht.

Instandholding en bewaking

Om een veilige werkung van de installmentie te garanderen en gevaaren bij onderhoud, bewaking en controle te verhinderen,要去ende betreffende aanwijzingen in acht worden genomen.

Onderhoud en instandhouding

Onderhouds- en instandhoudingswerkzaamheden要去en door een deskkundige persoon op regelmatige tijdstippen volgens de aanwijzingen van de fabrikant worden uitgevoerd. Neem hierbij bestaande bepalingen en veiligheidseisen in acht. Laat werkzaamheden aan de elektrische installmentatie alleen door een elektricien uityoeren.

△WAARSCHUWING

Gevaar voor letsel door machinebewegingen

Schakel de installmenté vór onderhouds- en instandhoudingswerkzaamheden uit.

Beveilig de hoofdschakelaar gegen het herinschakelen, bijv. met een hangslot.

△WAARSCHUWING

Verwondingsgevaar door persluchttanks en -leidingen die na het uitschakelen van de installmentie onder druk staan.

Bouw vór alle werkzaamheden aan de installmentie de druk af. Controller de drukloosheid aan de manometer van de onderhoudseenheid.

WAARSCHUWING

Verwondingsgevaar door hagedruksystem dat na het uitschakelen van de installment onder druk staat.

Schakel vór alle werkzaamheden aan de installmentie het hogedruksysteme drumkloos.

Bewaking.

Deze wasinstallatie moet vór de eerste inbedrijfstelling en daarna minstens halfjaarlijs door een deskundige persoon op veilige toestand worden gecontroleerd.

Deze controle omvat vooral:

• Visuele controle m.b.t. uiterlijk herkenbare slijtage resp. beschadiging
• Functiecontrole
• Volledigheid en werkung van verilgheidsinrichtingen bij zich bezie-dieningsinstallaties dagelijks vóör het begin van het werk, bij bewaakte installations indien nodig, minstensECHter een keer per maand.

Originele onderdelen gebruiken

Gebruik uitsluitend originele onderdelen van de fabrikant of door hem aanbevolen onderdelen, waar dat anders garantieclaims verrallen.

Neem alle veiligheids- en gebruiksinstructies in acht die bij deze onderdelen zich meegeleverd.

Dit betreft:

• Reserveonderdelen en slijtageonderdelen
• Toebehoren
  Bedrijfsstoffen
  Zuiveringsmiddelen

Veiligheidsinrichtingen

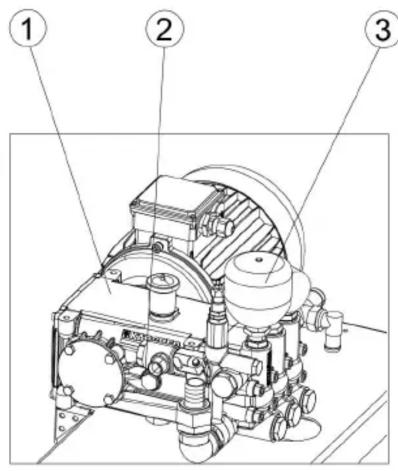

De hagedrukkpompen voor de voorziening van de bodemwasinrichting en het hagedrukwassen hebben de volgende veriligheidsinrichtingen.

Veiligheidsventiel

Het veiligheidsventiel gaat open bij overschrijding van de toegestane bedrijfsoverdruk en het water stroomdtrukloos waar buiten.

Deze wasinstallatie is uitsluitend voor de uitwendige reiniging van personenauto's met standarduitrusting en gesloten leverwagens bestemd.

Tot het reglementaire gebruik behoren ook:

• Naleven van alle aanwijzingen in deze gebruiksaanwijzing.
  In acht nemen van de inspectie- en onderhoudsvoorschriften.

LET OP

Gevaar voor beschadiging van de voertuigen bij het gebruik van CareTouch-borstels

Rust de installation met een aanbouwset hoge druk uit of reinig de voertuigen voor als u CareTouch-borstels gebruikt.

Afmetingen in acheft nemen

Om schade aan voertuigen en de wasinstallatie te vermijden, mo- gen alleen personenauto's en gesloten leverwagens overeenkomstig de opgegeven grensmaten worden gereinigd, zie hoofdstuk Technische gegevens.

Wateraansluiting

Om het drinkwaternet te beschermen, moet er conform EN 1717 een netscheiding van categorie 5+tussen installmente en drinkwaternetwork worden ingebouwd.

Opstelling

De installmentie要去 door gekwalificeerd vakpersoneel worden opgesteld. Bij de opstelling要去 deplaatselijk geldende veiligheidsbepalingen in acht worden genomen (bijv. afstanden:tusseninstallatie en gebouw).

Te voorzien fout gebruik

Niet-reglementair gebruik is verboden.

Het bedieningspersoneel is aansprakelijk voor gevaar dat door het Niet toegestane gebruik ontstaat. Het gebruik voor andere doeleinden dan in deze documentatie beschreiben is verboden.

LET OP

Materièle schade aan voertuigen en installment die door het Niet naleven van de voertuiggrensmaten

Neem de opgegeven voertuiggrensmaten in acht, zie hoofdstuk Technische gegevens.

De portaalwasinstallatie is nicht geschikt voor de reiniging van:

• Speciale motorvoertuigen, zoals bijv. voertuigen met maar voren boven de voorruit ofঀchteren boven deachtenruit staande dak- en alkoofopbouweenheden
  Bouwmachines
  Voertuigen met aanhanger
• Tweewiel- en driewielvoertuigen
  Voertuigen met dubbele banden
  Pick-ups (optioneel mogelijk)
• Cabrio's met open kap
• Cabrio's met gesloten kap zonder bewijs van de fabrikant voor geschiktheid voor wasinstallaties

Worden deze aanwijzingen Niet in acht genomen, dan is de fabrikant van de installmentie Niet aansprakelijk voor waaruit resulterend(e)

• lichamelijk letsel,
  materielle schade,
• letsels bij dieren.

Ongeschekte reinigingsmiddelen

LET OP

Verhoogd corrosiegevaar door het gebruik van ongeschikte reinigingsmiddelen

Volgende reinigingsmiddelen mogen nicht door de installmentie worden verwerkt:

• Reinigingsmiddleslen die voor de reiniging van de washal bestemd�.
• Reinigingsmiddelen die voor de uitwendige reiniging van de wasinstallatie bestemd zijn.
  Zure reinigingsmiddelen.
• Reinigingsmiddelen die met een afzonderlijk toestel op het voertuig aangebracht worden (bijv. velgreiniger).
• Middel voor de afvalwaterbehandeling.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonder-delen. Deze garanderen een veilige en storingsvrije werkung van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

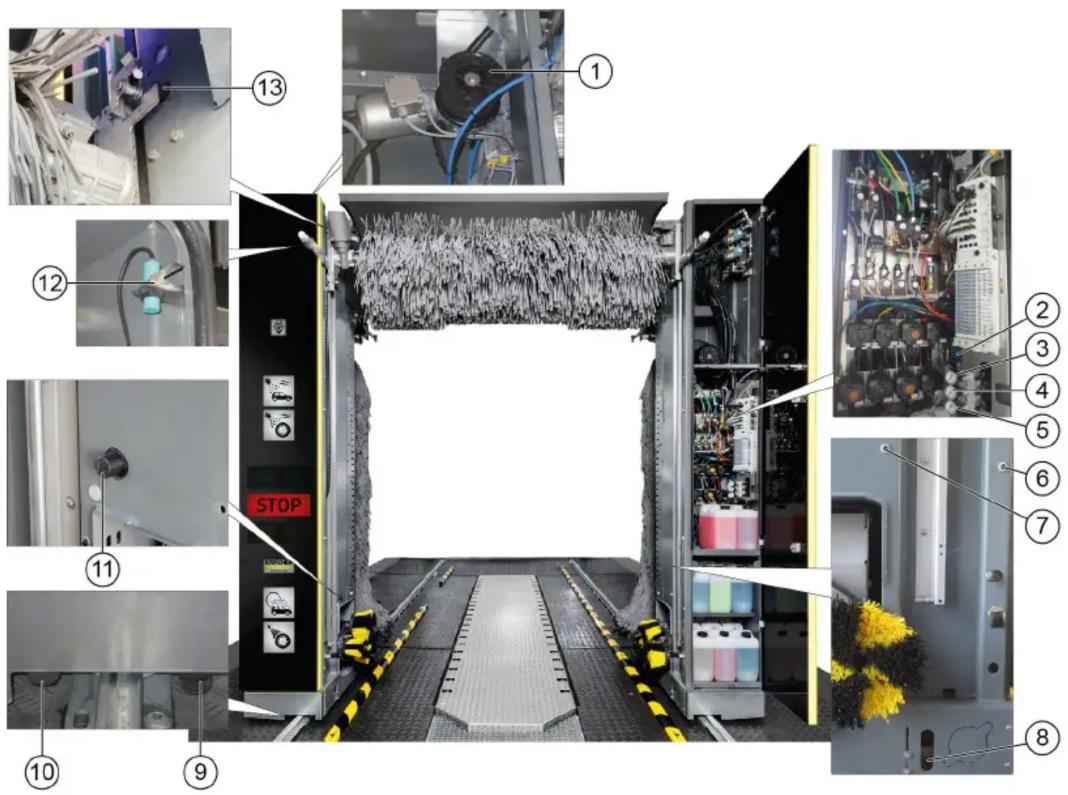

Installatiebeschrijving

Installatieverzicht inrijzbijde

①Zuil 1
(2) Sproeiers borstelbewaking (circuit A1 / A2 / A3 optionele in deplaats van C3)
③Dakborstel
4Zuil 2
5 Hogedrukventielen
(6)Pneumatisch ventieleiland
?Doseerpompen
(8)Onderhoudseenheid

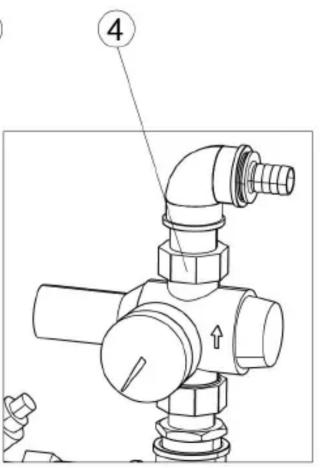

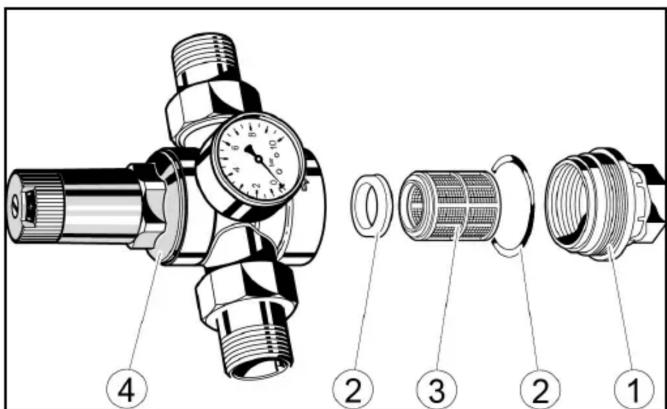

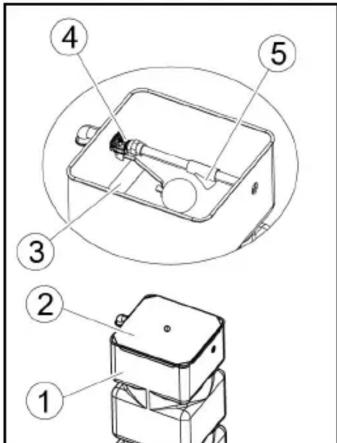

⑨ Drukregelaar
10Reinigings- en onderhoudsmiddel
(1)Onderstel
(12)Sproeiers vers water, chemische drooghulp, was (circuit A1)
③ Sproeiers velgschuim / velgen voorsproeien
⑭ Wielwasinrichting
(15)Hogedruksproeier wielwasser / wielkastreiniging
16 Sproeiers schuim, insecten, intensief Basic (circuit B2)
(17)Sproeiers industriewater, shampoo (circuit B1)
Hogedruksproeiers
19)Looprails
Indicatie wasfase
2 Positioneringslamp

Zijborstel 2
(2)Dakborstel
③ Sproeiers polijsten (circuit C3)
(4)Sproeiers vers water, chemische drooghulp, was (circuit C2)
Sproeiers industriewater, shampoo (circuit C1)
6Dakventilatormotor
7 Rotatiemotor zijborstel 2
(8)Dakdroger
Rotatiemotor zijborstel 1
10Zijborstel 1

Standaarduitrusting

Zijborstels

De roterende zichborstels reinigen het voertuig aan derijkant, vooraan en achteraan.

Dakborstel

De roterende dakborstel verwijdert het vuil van de bovenkant van het voertuig.

Wielwasnrichting (schijfborstel)

Voor een grondige velgenreiniging is de wasinstallatie met twee wielwasinrichtingen uitergerust. De positie van de wielen worden door een fotocel geregistreerd.

De roterende borstels worden door pneumatische cilinders gegen de velg gedrukt.

De besproeiing van de borstels geleurt telkens door een in het centrum aangebrachte spreoeier.

Instructie

Een in de hoogte verstelbare wielwasinrichting is optioneel verkrijigbaar.

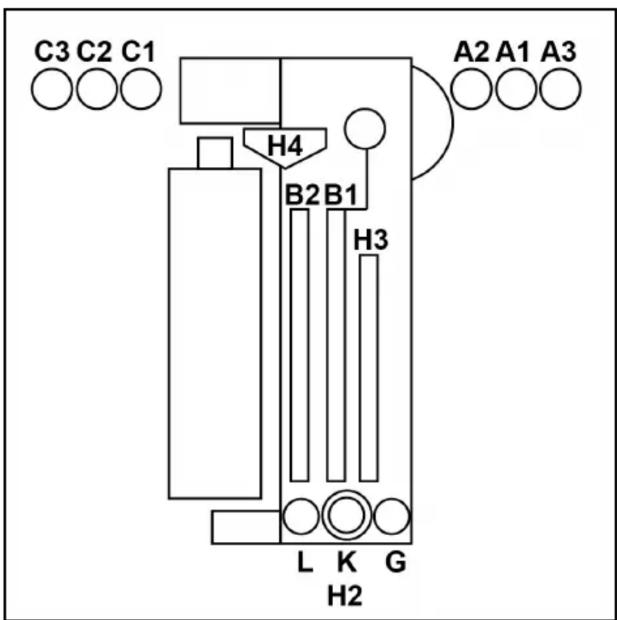

Sproeiers en sproebogen

Met de sproeiers en sproeibogen worden industriewater en schoon water op het voertuig gesproeid.

Afhankelijk van het wasprogramma wordt het water met reinigings- en onderhoudsmiddel gemengd.

A1 = schoon water, chemische drooghulp (CTH), was
A2 = industriewater, shampoo
A3 = polijsten (optioneel, in de plaatsvan C3)
B1 = industriewater, shampoo
B2 = schuim, insecten, intensief Basic
C1 = industriewater, shampoo
C2 = schoon water, CTH, was
C3 = polijsten
G = velgen voorspuiten
L = teerverwijderaar
K = bandenglans
H 2 = hoge druk wielwas
H 3 = zichelingeshe hagedruksproeiers
H4 = hogedruksproeiers dak

Schuim-wasbeurt

Het reinigingsmiddel voor de Voorreiniging worden ter verlenging van de inwerktijd als schuim aangebracht.

Vuilvangers

De vuilvangers honden deeltjes gegen die de sproeiers zonden können verstappen.

Doseerpompen

De doseerpompen voegen reinigings- en onderhoudsmiddel aan het water toe.

Zijdrogers

Uit de drogers stroomt de voor het droogblazen van de voertuig-zijden benodigde lust.

Dakdroger

De drogerbalken worden langs de contouren van het voertuig geleid. Ingebouwde ventilatoren zorgen voor de luchtstroom die nodig is om het voertuig te drogen.

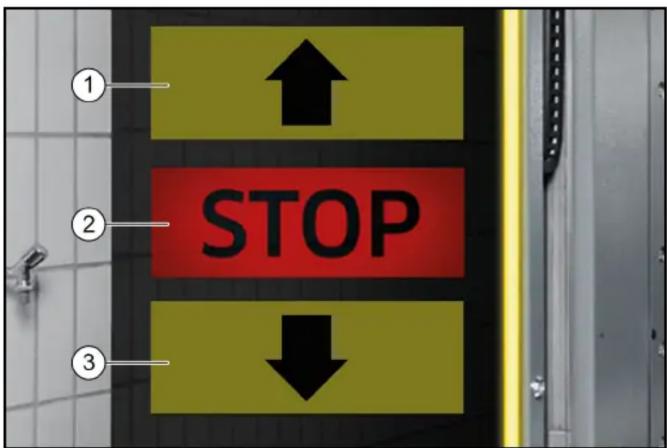

Positioneringslamp

De positioneringslamp heeft volgende functies:

• Vór het wassen voor het positioneren van het voertuig.
• Na het wassen worden de uitrijrichting weergegeven.
  Weergave van storingen.

Fotocellen

Met de fotocellen worden het volgende gereisteerd:

• Positie en contouren van het voertuig.
• De positie van de voertuigwielen.

Reinigings- en onderhoudsmiddel

De reinigings- en onderhoudsmiddelbussen en doseerpompen bevinden zich in de zuil 2.

In de zuil 2 kuren maximaal 8 bussen worden ondergebracht. Zijn ermeer bussen nodig, dan kan de voorziening optioneel vanuit de technische ruimte gebeuren.

De zuigslangen, bussen en bijbehorende doseerpompen zijn met bezelfde kleuren gemarkeerd. Markering van de doseerpompen.

Naam A	anduiding Verbruik Bestelnr.
RM 896	Vehicle Pro Klear! RIM* 15-2	5ml 6.296-07	77.0
RM 890	Vehicle Pro Klear! Prewash*	10-14ml 6.296-003.0
RM 891	Vehicle Pro Klear! Brush* 7-1	10ml 6.295-09	95.0
RM 892	Vehicle Pro Klear! Foam* 8-1	10ml 6.295-09	98.0
RM 893	Vehicle Pro Klear! Dry* 8-12ml	6.296-001.0
RM 894	Vehicle Pro Klear! Glow*	10-15ml 6.295-993.0
RM 837	Vehicle Pro Klear! Plus**	15ml 6.295-779.0

• Vatgrootte 10 liter
  **Vatgrootte 20 liter

Typeplaatje

Op het typeplaatje vindt u de belangrijkste gegevens over de installmentatie.

Besturingskast

De besturingskast van de installmentie bevindt zich aan de toevoer-verdeler.

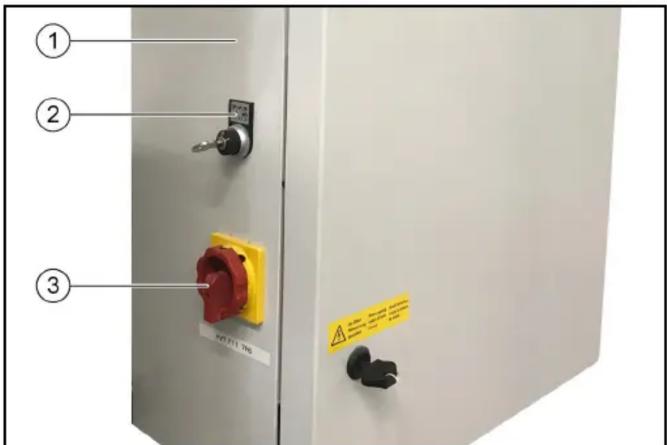

Voedingsverdeler

Op de voedingsverdeler is de hoofdschakelaar van de installmentie aangebracht.

De voedingsverdeler befindt sich buten van de wasinstallatie in de technische ruimte of een andere geschikteplaats in de buurt van de wasinstallatie.

(1)Voedingsverdeler

(2)Sleutelschakelaar, zie ABS telsystemen

$$ - 0 = \text {i n s t a l l a t i e u i t} $$

• 1 = bediening via waskaartlezer
• 2 = bediening via waskaartlezer en bedieningspaneel (display)

③Hoofdschakelaar, zie Hoofdschakelaar

Noodstop

Bij gevaar voor Personen, voorwerpen en dieren moet de instal-. latie door het indrukken van de "NOODSTOP"-toets onmiddelijk worden uitgeschakeld.

"NOODSTOP"-toetsen bevinden zich:

• aan de waskaart-/codelezer.
  aan het bedieningspaneel.
• optinueel aan de ingang van de washal als het bedieningsspaneel of de waskaart-/codelezer zich Niet waar bevinden.

Bedieningsplaats

De wasinstallatie worden geleverd met:

• een bedieningspaneel met display
• een waskaart-/codelezer (optie)

Kantelbeveiliging

Een mechanische beveiliging houdt de installmentie ook bij fouitief gedrag van de wasklant op de loopprails.

Opties

Waskaartlezer/codelezer

Voor het gebruik van de wasinstallatie met zichfbediening worden een waskaartlezer of een codelezer gebruikt.

Instructie

De voor het gebruik nodige waskaarten/codes zich op de betreffende installmentie geprogrammeerd.

Industriewateraansluiting

De industriewateraansluiting maakt het gebruik van regenwater of recyclungwater als gedeeltelijke verranging van schoon water möglichk.

Planeetwielwasinrichting

In de plaatsvan een schijfborstel is de planeetwielwasnrichting met 3 borstels uitgerust.

In de hoogte verstelbare welwasinrichting

De wielwasnrichtingen können bijkomend met een hoogteverstelling worden uitgerust.

Wielkastreiniging

Waterstralen uit 2 bijkomende spreieers per wielwasinrichting rei-nigen de welkasten en drempels van het voertuig.

Bodemwasinrichting

Met de bodemwasinrichting kan de voertuigonderkant worden gewassen. Hiervoor wordt water met hoge druk via twee zwenkbare spreierbuizen op de volledige onderkant gesoten.

Voorspuien (insecten losmaken)

Met de voorspuitsproeiers worden schuim op de voorste helft van het voertuig aangebracht. Het schuim wordenuit water, voorspuit-middel en perslucht gemaakt.

Intensief basic

Uit stationaire sproeiers worden chemisch voorreinigingsmiddel op het voertuig aangebracht.

Het schuim wordenuit water, voorspuitmiddel en perslucht gemaakt.

Velgschuim

Met 2 stationaire schuimsproeiers worden een met perslucht opgeschuimd waterreinigingsmiddelmengsel op de velgen gespoten.

Hogedrukwassen

Met het hagedrukwassen worden het grove vuil van het voertuigoppervlak verwijderd. Door het minimisieren van het gevaar voor krassporen door zandkorrels of dergelijkke draagt de HD-reiniging in belangrijke mate bij tot de lakbesparende reiniging. Er staan verschillende uitvoeringen ter beschikking:

• Werkdruk 16 bar (1,6 MPa)
• Werkdruk 60 bar (6 MPa)
• Werkdruk 70 bar (7 MPa), hagedrukpomp onboard (in het protoaal)

Schuimwax

Uit de spreieers voor de drooghulp worden voor het droogproces schuimwax op het voertuig aangebracht.

Koude was

Uit de koudewassproeiers worden water gemengd met was op het voertuig gespoten. Er+kunnen 2 verschillende soortenkoude was (was 1 en was 2) worden gekozen.

Verwarming voor reinigingsmiddel

De voor verwarming voor reinigingsmiddel bevindt zich in de rei-nigingsmiddeltoevoer in zui1 2.

Vorstbeveiligingsinstallatie

De wasinstallatie kan met een vorstbeveiligingsinstallatie worden uitgerust:

Bij vorstgevaar worden het water automatisch uit het leidingsysteme geblazen.

De uitblaasbewerking worden door eenthermostat gestuurd.

Installatie met omgekeerde osmose

Via de spreieers voor de drooghulp worden gedemineraliseerd water (uit een bij de klant voorhanden of optionele installmentie met omgekeerde osmose) of schoon water met toegevoegde drooghulp op het voertuig aangebracht.

Schuimpolijsten

Met 2 stationaire schuimsproeiers worden een met perslucht geschuimd mengsel uit water en reinigingsmiddel op het voertuig gespoten. Vervolgens vindt een polijstfase met de wasborstels plaats.

Veiligheidsschakelaars

Veiligheidsschakelaars zijn nodig als de vereiste verilgheidsafstanden:tussen de wasinstallatie en vast geinstalleerde inbouweenheden (bijv. wanden, zuilen, wastafels) Niet in acht konnen worden genomen. Veiligheidsschakelaars verhinderen het inklommen van personen:tussen installmentie en wand.

Raakt een veiligheidsschakelaar een hindernis, dan worden de wasinstallatie onmiddelijk gestopt.

Instructie

Controleer de oorzaak als de installmentie door een veiligheidsschakelaar gestopt werden en LAST deze door geauthoriseerd personeel terugzetten.

Spatbescherming

Door de spatbescherming worden aan de wasplaats aangren-zende vlakken gegen wegspattend vuil en spatwater UIT de roterende zichborstels beschermd.

De spatbescherming is aan de buitenoppervlakken van de onderstellennen en de zuilen bevestigd.

Wielsporen

De wielsporen haben als taak om een centrale positionering van het voertuig te garanderen. Ze verhinderen het neerzetten van het voertuig te ver buiten het midden.

Poortbesturing

De voorhanden poortbesturing worden door de personenautoportaalbesturing met voor het wasproces juiste signalen aangestuurd.

Er worden een onderscheid gemaakt:tussen zomerpoortbesturing en winterpoortbesturing.

Zomerpoortbesturing

Voor het begin van de wasbeurt zijn de poorten open.
- Het voertuig kan inrijden.
- Bij het begin van de wasbeurt worden de poorten gesloten.
- Na het einde van de wasbeurt worden de poorten geopend en blijven deze open.

Winterpoortbesturing

• Voor het begin van de wasbeurt is de inrijpoort gesloten en moet deze voor het inrijden van het voertuig worden geopend. Dit geleurt bijvoorbeeld door het inschuiven van een waskaart in de waskaartlezer.
• Bij het begin van de wasbeurt (bijv. toets "start" aan de waskaartlezer indrukken) worden de inrijpoort gesloten.
• Na het einde van de wasbeurt worden de uitrijpoort geopend en na het uitrijden van het voertuig opnieuw gesloten.

Bedieningseinlementen

Noodstop

Bij gevaar voor Personen, voorwerpen en dieren要去 de instal-. latie door het indrukken van de "NOODSTOP"-toets onmiddelijk worden uitgeschakeld.

"NOODSTOP"-toetsen bevinden zich:

• aan de waskaart-/codelezer.
• aan het bedieningspaneel.
• optioneel aan de ingang van de washal als het bedieningsspaneel of de waskaart-/codelezer zich Niet waar bevinden.

Hoofdschakelaar

De hoofdschakelaar bevindt zich aan de voedingsverdeler.

Voor het inschakelen van de installmentie de hoofdschakelaar op "1" zetten.

ABS telsystemen

Aan de sleutelschakelaar aan de voedingsverdeler, zie Voe-dingsverdeler, kan worden gekozen vanuit welke bedieningspun- ten wasprogramma's konnen worden gestart.

• Stand 0: Geen programmastart möglichk
• Stand 1: Programmastart aan de waskaart-/codelezer mogelijk
• Stand 2: Programmastart aan de wiskaart-/codelezer en aan het bedieningspaneel möglichk

Waskaart-/codelezer

Het wasprogramma kan afhankelijk van de uitvoering van de waskaart-/codelezer als volgt worden gekozen:

• Invoer aan een toetsenbord.
• Het op de waskaart aangegeven programma.
• Invoer van een codenummer.

Instructie

Meer aanwijzingen vindt u in de afzonderlijke gebruiksaanwijzing van de waskaart-/codelezer.

Bedieningspaneel

Noodstopknop
②Display
③ Toets stuurspanning/basisstand

Doseerpompen

De reinigings- en onderhoudsmiddelen worden gedoseerd via doseerpompen die zich in de zuil 2 befinden.

De indeling van de doseerpompen dient als voorbeeld. Als sta- daard zijn de doseerpompen 1-4 alttijd zoals afgebeeld ingedeeld. Voor de doseerpompen 5-8 kan uit 7 verschillende reinigings- en onderhoudsmiddelen worden gekozen.

Doseerpomp
②Doseerpomp shampoo
③ Doseerpomp schuim
Doseerpomp was 1
⑤ Doseerpomp voorreiniging (insecten)
(6)Doseerpomp was 2
Doseerpomp velgreiniger (velgschuim)
Doseerpompolijsten

Met de doseerpompen worden aan het waswater reinigings- en onderhoudsmiddelen overeenkomstig het wasprogramma en de uitrusting van de installmentie toegevoegd.

Instructie

De doseerhoeveelheden worden door de monteur bij de eerste inbedrijfstelling van de installmente optimaal ingesteld. In de regel zich er geen wijzigingen van de installmenten vereist.

Markering van de doseerpompen

Instructie

De positionering van de doseerpompen is installatiespecifiek.

Doseerpomp Reinigings- en onderhoudsmittel
DPA	Drooghulp
DPB	Shampoo
DPC	Actief schuim
DPD	Was 1
DPE	Polijsten 1
DPF	Velgenreinigung
DPG	Was 2
DPH	Bandenglans
DPI	Insectenvoorreinigung
DPK	Polijsten 2
DPL	Intensief Basic

Ontluchtingsknop
(2)Ontluchtingshendel
③ Instelknop doseerhoeveelheid

LET OP

Beschadiging van de doseerpomp door droogloop

Stel de doseerhoeveelheid alleen bij een lopende doseerpomp in.

1. De instelknop doseerhoeveelheid eruit trekken.
2. De ontluchtingsknop afwisseled indrukken en loslaten en ondtussen de instelknop op de gewenste waarde draaien.
3. De ontluchtingsknop loslaten
4. De instelknop doseerhoeveelheid indrukken.

Doseerpomp ontluchten

De luchtdruktoevoer van de installmentie moet in gebruik zijn.

Ontluchtingsknop
(2)Ontluchtingshendel
③ Instelknop doseerhoeveelheid

1. De ontluchtingshendel linksom tot aan de aanslag draaien.
2. De doseerhoeveelheid op 100% instellen.
3. De ontluchtingsknop zo vaak indrukken tot het reinigingsmiddel zichonder bellen uit de ontluchtingsleiding aan de onderkant van de doseerpomp maar buiten komt.
4. De doseerhoeveelheid op de gewenste waarde terugzetten, wie Doseerhoeveelheid instellen.
5. De ontluchtingshendel rechtsom tot aan de aanslag draaien.

Displaybeschrijving

Startdisplay

31.01.2019 10:22:40

Wassen

Service

Installingen

Algemene info

Instructie

De taal worden bij de eerste inbedrifstelling ingesteld en kan via het menu instelleningen/algemeen worden gewijzigd.

Via het display+kunnen bijvoorbeeld instellingen aan de installmentie worden uitgevoerd,weergaves op het display zelf worden ingesteld,informatie over de installmentie worden weergegeven.

Statusbalk

07.06.2018 10:04:08

①Datum
②Tijd
③ Actueil aangemelde gebruiker
④ Onderhoudstermijn is verstreken
5 Actuel seizoen (indien vrijgeschakeld)
⑥ Actuele installmentstatus

Symboolbeschrijving

Afhankelijk van in welk menu men zich bevindt of welke status de installmentie heeft, worden op het display volgende symbolen weergegeven

Installatie bedrijfsgereed

Met de toets home kan vanuit een submenu een niveau teruggegaan worden.

Toegangsbevoegdheid gebruiker aangemeld

Toegangsbevoegdheid reinigingsmiddel leverancier aangemeld

Toegangsbevoegdheid exploitant aangemeld

Toegangsbevoegdheid service aangemeld

Seizuenggebonden wasprogramma's lente ingesteld

Seizoenggebonden wasprogramma's zomer ingesteld

Seizoensgebonden wasprogramma's herfst ingesteld

Seizuenggebonden wasprogramma's winter ingesteld

Wassen

In het menu wassen können programma's en extra programme's gekozen en gestart worden.

Het lopende programma kan onderbroken worden en de voortgangsindicatie kan in procent worden weergegeven.

31.01.2019 17:26:24

1|Programm 1

4|Programm 4

2|Programm 2

5|Programm 5

3|Programm 3

6|Programm 6

Pages 1/2

Wasprogramma starten, zie Programma aan het display starten..

Service

In het servicemenu konnen handfuncties worden uitgevoerd en de handmatige vorstbescherming worden gestart.

31.01.2019 12:24:44

Handmatige modus

Diagnose

Service

Het menu service bevat volgende submenu's:

• Handmatig bedrijf (handfuncties portaal, vorstbescherming handmatig starten, handfuncties watersysteme)
• Diagnose (alleen exploitant en servicepersoneel) Zelfetestfuncties van de installment worden opgeroepen

Installingen

Het menu instellungen bevat het gebruikersbeheer en er konnen instellenen voor de installmentie worden uitgevoerd.

31.01.2019 12:01:39

Gebruiker beheer

Wasprogramma instellenen

Installations

Algemeen

Instellingen

Het menu installingen bevat volgende submenu's:

• Gebruikersbeheer

• Wasprogramma-instellen (portaalsnelheid voorooriniging, borstels, onderhoud en droging, seizoensgebonden instelling)

• Installations (reinigungsmittel, watervoorziening, poortbedrijf, individatie klanttekst-prio)
• Algemeen (datum,ijd en openingsstijden instellen, taal selecteren, systemdinformatie weergeven)

Algemene info

Via het menu+kunnen analyses over de installmente en het actuèle vulpeil van de reinigingsmiddelen worden weergegeven.

31.01.2019 17:19:30

Wasbeurtteler

Bedrijfsuren

Onderhoud diagnose

Vulniveau reinginingsmiddel

Algemene info

Het menu algemene info bevat volgende submenu's:

• Wasteller (alleen exploitant) - indications van de uitgevoerde en afgebrozen wasbeurten
  Bedrijsuren
• Onderhoud diagnose - interval van het volgende onderhoud, systeeminformatie, foutgeheugen, gebeurtenisgeheugen
  Vulpeil reingigungsmiddelen - procentueel vulpeil van de reingigungsmiddelen (optie)

Meldingen op het display

Bij het gebruik van de installmentiekonnen volgende pushmeldingen op het display worden weergegeven.

Kritieke foult

Kritieke fout

ZB2 Eindsch. nied logisch

Eindpositie binnen-buitengelijktijdig,eindschakelaarcontroleren,service Informeren

F0212 31.01.2019 14:35:29

Melding 2/2

△GEVAAR

Gevaardoorkritiekefouten

Schakel de installmente uit en informeer de service.

Kritieke fouten@mogen alleen door personen worden verholpen die over de serviceworkzaamheden van de installmente zich geschoold.

Is er spreke van meertere fouten, dan worden deze doorlopend weergegeven.

Met de pijltoetsen kan:tussen deindicaties worden gewisseld.

Storing

Storing

DK fotocel midden

Fotocel droger midden controlleren, reinigen

Storingen zijn fouten dieijdens het wasprogramma optreden.

Het wasprogramma worden onderbroken en kan na het verhelpen van de storing worden voortgezet.

Is er sprake van meertere storingen, dan worden deze doorlopend weergegeven.

Met de pijltoetsen kan:tussen deindicaties worden gewisseld.

Een uitvoerige beschrijving voor het verhelen van storingen bevindt zich in hoofdstuk Hulp bij storingen.

Gebeurtenis

Gebeurtenis

Positie wielwasinstallatie 2

Geen basispos.

Luchtdruk, mech. contr.

Basispos. (blauwe toets)

E5017 31.01.2019 14:24:48

Melding 2/2

Een gebeurtenis is een fout die optreedt als er geen wasprogramma actief is.

Is er spreke van meertere gebeurtenissen, dan worden deze doorlopend weergegeven.

Met de pijtoetsen kan:tussen deindicaties worden gewisseld. Een uitvoerige beschrijving voor het verhelpnen van storingen bevindt zich in hoofdstuk Hulp bij storingen.

Druk op de knop om de installmentaar de basispositie te brengen

Deze melding verschijnt als een aggregaat zich nicht in de basispositione befindt.

Instructie

Druk op de knop (> 2 seconden) of druk op de blauwe toets (> 2 seconden) om de installmentie in de basispositie te brengen.

Onderhoud vereist

31.01.2019 13:43:36

Onderhoud vereist,
maak een onderhouds-afspraak

De meldingverschijntalsen onderhoudstemmiintrstrekenis.

Instructie

Leg een onderhoudstermijn met de service vast.

Inbedrijfstelling

1. Afsluitventielen voor water en perslucht openen.

2. Hoofdschakelaar aan de voedingsverdeler op "1" zetten.

3. Blauwe toets stuurspanning/basisstand aan het bedieningsspaneel indrukken.

De installmentatie is bedrijfsklaar. Het te wassen voertuig kan in de installmentatie rijden.

Werking

△GEVAAR

Gevaardoorbewegende delen van de installmentie.

Schakel bij gevaar voor personen, voorwerpen en dieren de installmentatie onmiddelijk uit door de moodstopknop in te drukken.

LET OP

Beschadigingsgevaar van de voertuigen door Niet verwijderd reinigingsmiddel

Treedt na het aanbrengen van het reinigingsmiddel een storing aan de wasinstallatie op, dan要去 het reinigingsmiddel na het uitschakelen van de installmentie door grondig afspuiten met water onmiddelijk verwijdenen om möglichke lakschade door te lange inwerkingsduur te verhinderen.

Instructie

Bij zelfbedieningsinstallaties要去xtijd een deskundige, met de installatione vertrouwde personbereikbaar zich die ter vermijding van eventuele gevaren nodige maatregelen kan uitvoeren of laten uitvoeren.

Inschakelen naoodstop

Instructie

Verhelp voor het herinschakelen deoorzaak voor het bedieren van de noodstopknop.

Personen of dieren mogen zich nicht in het werkbereik bevinden. Voertuigen要去en uit de installmentie worden gereden.

① Noodstopknop
② Toets stuurspanning/basisstand

1. Noodstopknop door trekken ontgrendelen.
2. Blauwe toets stuurspanning/basisstand aan het bedieningspaneel indrukken. In de basispositie brandt het bovenste groene signaallampje "vooruit" van de positioneringslamp. De installment is opnieuw bedrijfsklaar, het te wassen voertuig kan in de installment rijden.

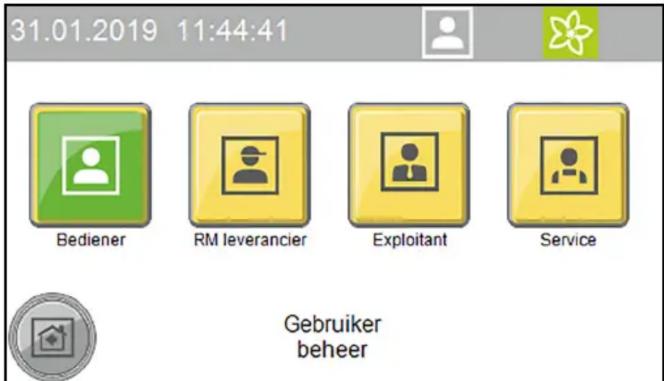

Gebruiker aan het display aanmelden

1. In het hoofdmenu instellingen/gebruikersbeheer selecteren. De möglichke gebruikers worden weergegeven.

1. Gebruiker selecteren.

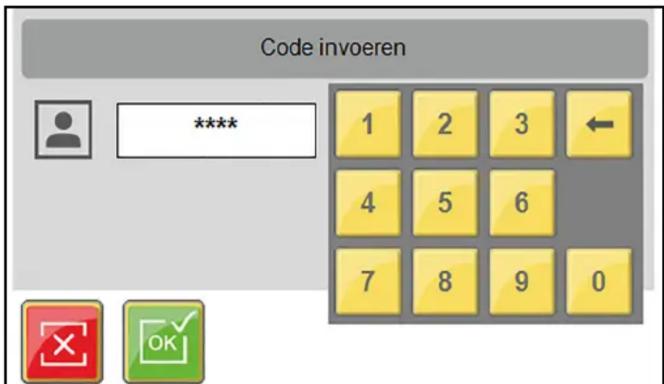

Het venster voor het invoeren van de code worden geopend.

1. Code invoeren en bevestigen.

Het symbol van de aangemelde gebruiker worden in de bovenste regel weergegeven.

Instructie

Het gebruikersniveau worden na 30 minutes nicht-gebruik automatisch maar het gebruikersniveau teruggezet.

Voertuig voorbereiden

LET OP

Beschadiging van de installmente en van het voertuig

Zorg ervoor dat vór het starten van de installmentie volgende maatregelen worden getroffen om schade aan het voertuig te vermijden.

1. Ramen, deuren en dakluiken sluiten.
2. De antennes inschuiven, in richting achechterzijde inklappen of verwijderen.
3. Grote of wijd openstaande spiegels inklappen.
4. Het voertuig op losengen voertuigdelen onderzoekeken en deze demonteren, bijv.:

Sierstrips
- Spoiler
Bumpers
- Deurgrepen
Uitlaatpijpen
Winddeflectoren
Zeildoekkabels
Afdichtrubbers
Van buiten aangebrachte zonneschermen
Bagagedrager

Voertuig in installmentie rijden

De positioneringslamp ondersteunt de wasklant bij de correcte positiionering van het voertuig.

① Vooruitrijden
(2)Stoppen, positie in orde
③ Achteruitrijden

1. Voertuig reckt en in het midden:tussen de loopprails plaatsen.

Na de positionering

1. De motor afzetten.
2. Een versnelling kiezen.
3. Bij automatische transmissie stand "P" kiezen.
4. De handrem aantrekken.
5. Controlleren of alle aanwijzingen uit Voertuig voorbereiden zich omgezet.
6. Het voertuig verlaten (alle Personen).
7. Het wasprogramma afhankelijk van het starttype starten.

Programma starten

Aandewiskaart-/codelezer

Instructie

Het gebruik met een waskaart-/codelezer is in de afzonderlijke gebruiksaanwijzing voor de waskaart-/codelezer beschreven.

Programma aan het display starten.

1. Toets "Wassen" indrukken.

1. Het gewenste wasprogramma selecteren.

31.01.2019 17:26:24

1. Gewenste opties selecteren en met OK bevestigen.

31.01.2019 17:34:50

1. Wasprogramma starten.

Wassen starten

Druk op START

1. In het lopende wasprogramma konnen volgende gsm-functions op het display worden uitgevoerd:

31.01.2019 17:44:14

Droger

Dakborstei

Zjborstel

Informate

Vergrend.
losmaken

Vergrend.
losmaken

Vergrend.
losmaken

Wielborstel

a Droger vergrendelen/omhoog bewegen

b Dakborstel vergrendelen/omhoog bewegen

c Zijborstel vergrendelen/naar buiten bewegen

d Wielborstels stoppen

Toets "Informatie" indrukken om de voortgangsindicatie van het programme waar te gehen.

Lopendprogrammanderbreken

1. Toets "Stop" indrukken.

Hetprogrammawordgeannuleerd.

1. Toets "Start" indrukken om het programme opnieuw voort te zetten.

Programma-einde

Na het programme-einde worden aan de positioneringslamp weergegeven of het voertuig vooruit ofchteruit uit de installmentie要去 worden gereden.

1. Het voertuig uit de installmentijden.

Handmatige modus

Handmatige functies können voor volgende bouwgroepen worden uitgevoerd:

• Portaal - verplaatsen
• Dakborstel - omhoog en omlaag brengen, in- en uitschakelen
  Zijborstel -aar binnen en buiten brengen, in- en uitschakelen
• Droger - omhoog en omlaag brengen, in- en uitschakelen
• Wielborstel - vooruit en terug brengen, in- en uitschakelen
• In het hoofdmenu service/handmatig bedrijf/handportaal selecteren.

Het menu van de uitvoerbare handfuncties worden geopend.

31.01.2019 10:55:13

Portal

Dakborstel

Zijborstel

Droger

Wieborstel

1. Bouwgroep selecteren.

Selecteerbare handfuncties worden in het geel weergegeven.

1. Handfunctie starten.

Vooraleer een andere bouwgroep kan worden geseleeteerd,要去 de gekozen bouwgroep worden gedeselecteerd.

Reinigings- en onderhoudsmiddel bijvullen

△WAARSCHUWING

Gevaard door chemicalien

Neem de veiligheidsgegevensbladen van de reinigings- en onderhoudsmiddelen in acht.

Instructie

Op het display de knoppen "Algemene informatie" en "Vulpeil renigingsmiddel" indrukken om het vulpeil waar te geben, die Algemene info.

De individatie van het vulpeil is optioneel.

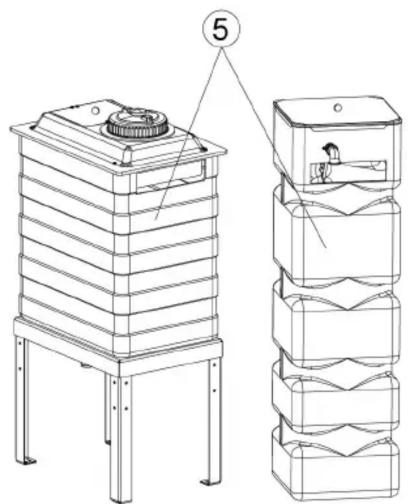

(1)10 liter bijvulbussen
2)Uittoobuis

1. Uitloopbuis op de bijvulbus schroeven.
2. Betreffend reinigings- of onderhoudsmiddelreservoir openen.
3. Reservoir vullen en opniew sluiten.

Buitenwerkingstelling

Kortstondige buitenbedrijfstelling

1. Een lopend wasprogramma beeindigen.
2. De hoofdschakelaar op "1" latent zodat de optionele vorstbeschermingsinrichting geactiveerd kan blijven.

1. Een lopend wasprogramma beeindigen.
2. Alle watervoerende leidingen ontwateren als voor dearend van de stilleging vorst te verwachten is.
3. De hoofdschakelaar op "0" zetten.
4. De waterleiding sluiten.
5. De persluchtleiding sluiten.
6. De reinigings- en onderhoudsmiddelen verwijderen.

Buitenbedrijfstelling door automatische vorstbeschermingsinrichting (optie)

LET OP

Beschadiging van de installmentie door nicht ingeschakelde vorstbeschemingsinrichting

Let er bij vorstgevaar op dat de hoofdschakelaar ingeschakeld is en dat er geenoodstopknop is ingedrukt.

Wordt de minimumtemperatuur anderschreten, dan worden automatisch volgende stappen uitgevoerd:

1. Het lopende wasprogramma worden voltooid.
2. Na het einde van het wasprogramma worden de slangen en de spreierbuizen van het portaal met perslucht uitgeblazen.
3. Het starten van bijkomende wasprogramma's wordt geblokkeerd.

Instructie

Na het einde van het vorstgevaar is de installmentie automatisch op-nieuw bedrijfsklaar

Beschadiging van de installment door temperaturen onder het vriespunt

Voer de vorstbescherming aan de installmente UIT.

Instructie

Bij installations met automatische vorstbeschernming start de vorstbeschernming zodra de Vooringestelde temperatuur is bereikt.

31.01.2019 12:35:21

Hand portaal

Hand antiviries

Hand water

Handmatige modus

1. In het hoofdmenu service/handmatig bedrijf selecteren.
2. Toets "hand vorstbescherming" indrukken om de vorstbescherming te starten.

De vorstbescherming worden gestart en de resterendeijd op het display weergegeven.

31.01.2019 13:25:27

60^

00:24:24

Hand antiviries

Onderhoud

Onderhoudsaanwijzingen

Basis voor een veilige installmentie is regelmatig onderhoud volgens het onderhoudsschema.

△WAARSCHUWING

Gevaar voor letsel door machinebewegingen

Schakel de installmentie voor onderhouds- en instandhoudingswerkzaamheden UIT.

Beveilig de hoofdschakelaar gegen het herinschakelen, bijv. met een hangslot.

WAARSCHUWING

Verwondingsgevaar door persluchttanks en -leidingen die na het uitschakelen van de installmentie onder druk staan.

Bouw vór alle werkzaamheden aan de installmentie de druk af. Controller de drukloosheid aan de manometer van de onderhoudseenheid.

△WAARSCHUWING

Verwondingsgevaar door hagedruksystem dat na het uitschakelen van de installment onder druk staat.

Schakel vór alle werkzaamheden aan de installmentie het hoge-druksystem drukloos.

△GEVAAR

Verwondingsgevaar door ontsnappende perslucht, hoge-drukwater aan de spreierkop alsook wegvliegende vuildeeltjes of dergelijkhe in het bereik van de roterende borstels! Loskomende vuildeeltjes of voorwerpen+kunnen Personen of die- ren verwonden.

Perslucht of hogedrukwater kan zichs bij een uitgeschakelde installmentie nog onder druk staan.

Houd de halbodem vrij van los rondslingerende voorwerpen.

Bedien de persluchtinstallatie resp. het hogedruksystem voorzichtig.

Draag bij werkzaamheden een veiligheidsbril.

Doelgroepen voor het onderhoud

Wie mag inspectie-, onderhouds- en instandhoudingswerkzaamheden uitvoeren?

Eigenaar / formele gebruiker

Werkzaamheden met de aanwijzing "Exploitant" mogen alleen door geinstrueerde Personen worden uitgevoerd die de installment konnen bedieren en onderhoden.

Klantenservice

Werkzaamheden met de aanwijzing "Klantenservice"月至入学leen worden uitgevoerd door servicemonteurs van Kärcher of door monteurs die door Kärcher hiervoorn zich geauthoriseerd.

Onderhoudscontract

Om een betrouwbaar gebruik van de installmentie te garanderen, raden we u aan om een onderhoudscontract af te sluiten. Neem contact op uw verantwoordelijkke KÄRCHER-klantenservice.

Voorbereidingen

Uw eigendveiligheid en de veiligheid van anderen vereist dat de installmentatie bij onderhouds- en instandhoudingswerkzaamheden isuitgeschakeld. Omdat Niet alle te onderhoden installmenteonderden vrij toegankelijk+zijn, moeten bepaalde installmenteonderdelenijdens de onderhouds- en instandhoudingswerkzaamheden worden bewogen. Hiervoor is de modus "handmatig bedrijf"bestemd.

Het handmatige bedrijf worden aan het display uitgevoerd.

△GEVAAR

Gevaar voor letsel

Neem de volgorde van de volgende werkstappen absolut inRCT.

LET OP

Beschadigingsgevaar door handmatig bedrivf

Gebruik het handmatige bedrijf Niet om voertuigen te wassen.

1. Voertuiguit de installmentrijden.
2. Zorg ervoor dat zich geen personen of dieren in de installment bevinden.
3. Installatie inschakelen.
4. Handmatig bedrijf aan het display selecteren.
5. Installatedelen bewegen.
6. Installatie uitschakelen en gegen het herinschakelen beveilig- gen.
7. Onderhouds- en instandhoudingswerkzaamheden uitvoeren.

①Aandrijfremenriemschijfdakborstel
(2)Onderhoudseenheid
③Drukregelaar zijborstels Kantelen
④ Drukregelaar zijborstels vastzetten
(5)Drukregelaar wielwas
⑥ Fotocel voertuigpositie 1
⑦Fotocel voertuigpositie 2
⑧ Fotocel wielherkenning
⑨ Eindschakelaar portaal rijden begin
Eindschakelaar portala rijden einde
Eindschakelaar dakborstel onder
(Eindschakelaar deurschakelaar zuil 1
Eindschakelaar dakborstel boven

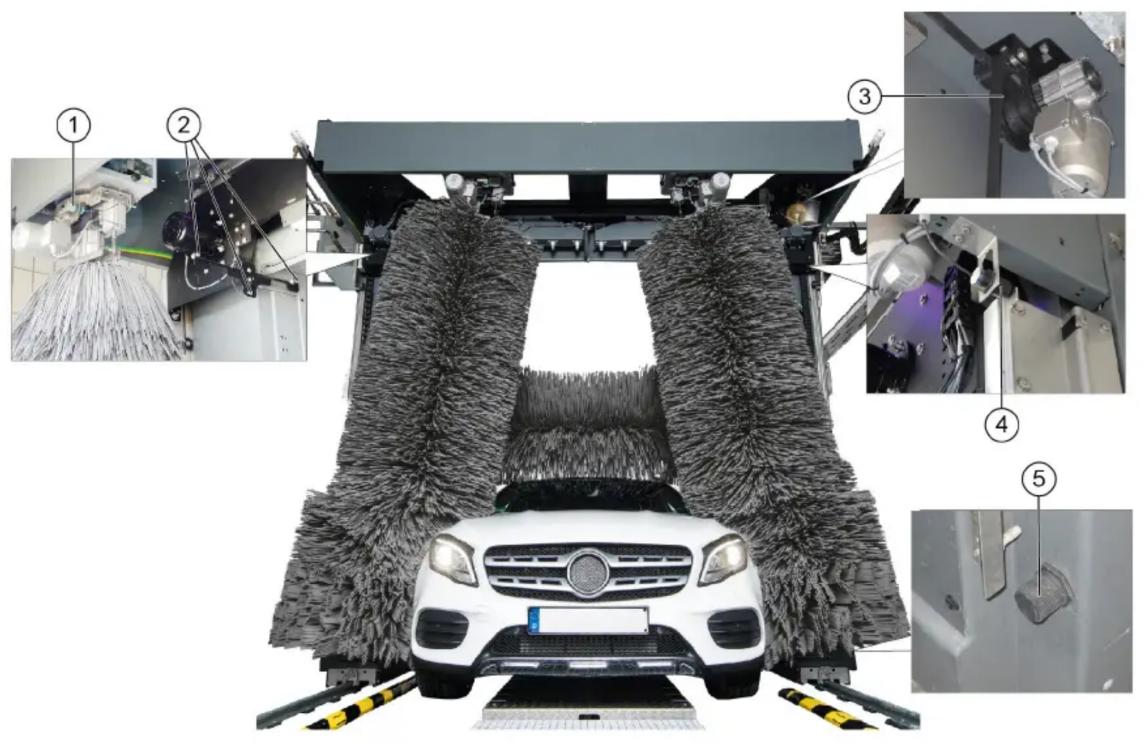

Onderhoudsoverzicht portaal darüber

①Overbelastingsschakelaar afbuiging zijborstel
Fotocellen dakdroger
③ Aandrijfrem en riemschijf dakdroger

④ Eindschakelaar dakdroger boven
Eindschakelaar dakdroger onder

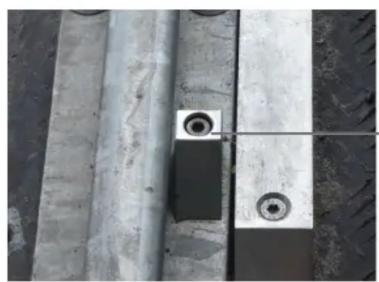

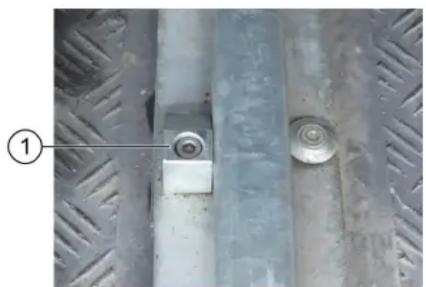

Onderhoudsoverzicht hal

(2)

4 3

① Mechanische eindaanslag eindstand portaal uitrit
(2)Mechanische eindaanslag eindstand portaal inrit
③Vuilvanger schoon water
④Vuilvanger industriewater
⑤ Fotocellen hal in-en uitrit

Onderhoudsoverzicht machineruimte

Hogedrukpomp
(2)Oliepeilindicator
(3Accumulator

(4) Drukregelaar

(5)Verswaterreservoir

Onderhoudsschema dagelijks

Bouwgroep Handeling Uitvoeriging	Doelgroep
Noodstoptoets Veiligheidsschakelaars	Controleren Wasprogramma	starten, noodstoptoets of veilig- heidsschakelaar indrukken, installmentie moet stoppen, ervolgens de installmentie opnieuw inschakenen, zie hoofdstub Inschakelen naoodstop.	Eigenaar / for- mele gebruiker
Borden met bedieningsvoorschrif- ten en reglementair gebruik	Aanwijzingen voor SB-klan- ten controleren (alleen bij SB-installations)	Borden op volledigheid en leesbaarheid controleren. Beschadigde borden verrangen.	Eigenaar / for- mele gebruiker
Reinigings- en onderhoudsmiddel- reservoir	Vulniveau controleren Vullen, indien nodig verrangen.	Eigenaar / for- mele gebruiker
Hogedrukslangen van de hoge- drukpomp waar de wasinstallatie	Controleren Slangen op besc	hadiging onderzoeken. Defecten slangen onmiddelijk verrangen. Gevaar voor once- vallen.	Eigenaar / for- mele gebruiker
Sproeiers/zeven	Op verstopping controleren	Visuele controle (sproeibeeld beoordelen), indien no- dig reinigen.	Eigenaar / for- mele gebruiker
	Verstopping verhelpen Attentie	sproeiers Niet verwissenlen. Sproeiers apart losschroeven zodate ze Niet met el- kaar worden verwisseld. Met perslucht reinigen of in een reinigingsmiddelop- lossing leggen en vervolgens met een borstel of een naald reinigen. Sproeiers weeart vastschroeven.	Eigenaar / for- mele gebruiker
Fotocellen Op verontreiniging contro- ren en indien nodig reinigen		Bij lichte verontreiniging de fotocellen met een voch- tige doeck zonder reinigingsmiddel afvegen. Daarbij lichtjes druk uitoefenen. Bij ernstige verontreiniging een mild reinigingsmiddel op de doeck spuiten.	Eigenaar / for- mele gebruiker
Eindschakelaar Visuele controle Op		mechanische beschadiging en vastheid controle- ren.	Eigenaar / for- mele gebruiker
Zijborstels, dakborstel, wiebor- stels	Op vreme de voorwerpen controleren	Visuele controle, voorhanden vreme de voorwerpen verwijderen, verruilde borstels met hogedrukkreiniger reinigen.	Eigenaar / for- mele gebruiker
Spoel- en spuitcircuits	Watertoevoer controleren	Tijdens het wassen controleren of er voldoende wa- ter voor het wassen van het voertuig voorhanden is. Te weinig of geen water kan schade aan het te was- sen voertuig veroorzaken.	Eigenaar / for- mele gebruiker
Positioneringslamp	Functiecontrole	Fotocellen "positie 1" en "positie 2" onderbreken, po- sitie van de fotocellen zie hoofdstuk Onderhouds- overzicht voor. De positioneringslamp要去 de overeenkomstige signalen weergeven.	Eigenaar / for- mele gebruiker

Onderhoudsschema wekelijks of na 500 wasbeurten
Onderhoudsschema na 1000 wasbeurten

Bouwgroep Handeling Remedie	Doelgroep
DakborstelwalsenZijborstelwalsen	Visuele controle Rondloop van	de borstelas controlleren.Borstels op vastheid controlleren.Borstels op slijtage controlleren.Minimale borstellenge = nieuwe toestand min 50 mmBorstels EVT. verrangen.	Eigenaar / for-mele gebruiker
Slangen en buisleiding van de toe-voerleiding	Visuele controle Dichtheid controlen.	Oligeren. Eigenaar / for-	mele gebruikerKlantenservice
Hogedrukpomp(en)	Dichtheid controlleren	Pomp en leidingsystem op lekkeage controlleren. Bij olie-verlies of bij lekkeage vaneer dan 10 druppels water per minuut contact opnemen met de klantenservice.	Eigenaar / for-mele gebruiker
	Oliepeil controlleren Gewenst pei	in het midden van de oliepeilindicator. Indien nodig olie bijvullen (bestelnr. 6.288-020.0) en onmiddelijk de klantendienst informeren.	Eigenaar / for-mele gebruiker
	Druktank controlleren Als de hoge	edrukpmoer dan gewoonlijk trit, is de druktank defect. Contact opnemen met de klantenservice.	Eigenaar / for-mele gebruikerKlantenservice
Verswaterreservoir	Vlotterafsluiter controlleren	Werking van de vlotterafsluiter controlleren (zie “On-derhoudswerkzaamheden”).	Eigenaar / for-mele gebruiker
Bedieningsplaats met display	Reinigen/onderhoden	Het oppervliak met een vochtige doek afvegen. Bij ernstige verontreiniging een reinigingsmiddel op de doek spuiten en het oppervliak reinigen	Eigenaar / for-mele gebruiker
Bekleding / glazen-frontinstallatie	Reinigen	Eenzoek reinigingsmiddel op het oppervliak spuiten en met een zachte pad reinigen, cervolgens met schoon water afspoelen en het water met een ven-steraftrekker weghalen	Eigenaar / for-mele gebruiker

Onderhoudsschema maandelijks of na 2000 wasbeurten

Bouwgroep Handeling Uitvoering		Doelgroep
Looprollen van de zijborstelwalsen	Visuele controle	Speling door bewegen van de zijborstels controllederen. Bij te grote spel ing tussen loopwagen en geleiding de klantendienst op de hoogte brengen.	Eigenaar / for-mele gebruiker Klantenservice
Schroeven van de geleiderails van dakborstel en dakdroger	Natrekken	Vastheid van de schroeven controllederen en evt. nat-rekken.Aanhaalmoment 25 Nm	Eigenaar / for-mele gebruiker Klantenservice

Bouwgroep Handeling Remedie	Doelgroep
Onderhoudseenheid	Filter reinigen	Perslucht uitschakelen en de welwasinstallatie in het handmatige bedrivij zo lang in- en uitschakelen tot de druk is afgebouwd.Aan de manometer controeren of de installment drekloos is.Filterhuis aftschroeven, filtrilegeverwijderen, filter met perslucht reinigen, filterplaatsen, filterhuis aanschroeven.	Eigenaar / for-mele gebruiker
Vuilvanger bruikwater en schoon water	Reinigen	Watertoevoer afzetten, deksel van de vuilvangers af-schroeven, filter verwijderen, filter met water uitspoe-len, filter opnieuw inzetten, deksel opschroeven.	Eigenaar / for-mele gebruiker
Drukregelaar	Zeef reinigen	Zie “Onderhoudswerkzaamheden”.	Eigenaar / for-mele gebruiker
Dakborstel en dakdroger	Visuele controle van de aan-drijfriemen	Toerental van de aandrijfriemen controeren enevt.verbangen.	Klantenservice
Alle eindschakelaars	Bevestiging en afstand con-troleren	Afstandussen eindschakelaar en schakelvlag met een voelermaat meten.Eindschakelaar EVT. door het verstellen van de beide kunststofmoeren instellen.Afstanden van de eindschakelaars:Ø 30 mm = 5,0 mmØ 18 mm = 2,0 mmTeller zijborstel bewegenØ 12 mm = 3,0/ ±0,1 mmTeller dakborstel/dakdroger optillenØ 12 mm = 3,5/ ±0,1 mm	Klantenservice
Washal	Reinigen	Op oppervlakken zoals vloeren, muren en tegels een zuur reinigingsmiddel spuiten, lately inwerken, reini-gingsmiddel met een zachte pad (wit) verwijdenen	Eigenaar / for-mele gebruiker

Onderhoudsschema halfjaarlijksof na 5000 wasbeurten

Bouwgroep Handeling Remedie	Doelgroep
Kabels en slangen bij: • Energiesteun of • Energieketting of • Kabelschlepp	Visuelle controle Toestand van	de slangen en kabels. Dichtheid van de slangen en verbindsgementsen.	Eigenaar / for-mele gebrui-ker
Zijborstels, dakborstel, welbor-stels	Basisreiniging Borstels met een	en reinigingsmiddel (voorreiniger of halreiniger) besproeien, latent inwerken en grondig afspoelen met een hogedrukreiniger en warm water (max. 40 °C)	Eigenaar / for-mele gebrui-ker

Onderhoudsschemaaarlijksofna10000wasbeurten

Bouwgroep Handeling Remedie	Doelgroep
SB-traverse Tandstang op slijtage	controle		Eigenaar / for-mele gebrui-kerKlantenser-vice
	leren
Wielwasborstels Visuele controle	borstels na ca. 15000 wasbeurten verrangen.Wielwasborstels verrangen: Schroeven binnen de borsteling losdraaien, wieliasborstel verwijderen, neue wieliasborstelplaatsen en met de schroe-ven bevestigen.	Wielwasborstels verrangen: Schroeven binnen de borsteling losdraaien, wieliasborstel verwijderen, neue wieliasborstelplaatsen en met de schroe-ven bevestigen.	Eigenaar / for-mele gebrui-kerKlantenser-vice
Hogedrukrinstallatie Veiligheidscontrole	Een veiligheidscontrole volgens de rechtlijnen voor hagedrukreinigers uitvoeren.	hagedrukreinigers uitvoeren.	Deskundigeklantenservice

Onderhoudswerkzaamheden

Zeef drukregelaar reinigen

1. De watertoevoer sluiten.
2. Het deksel losschroeven.

①Deksel
②Afdichting
③Zeef
④Drukregelaar

1. De zeef eruit halen en met water afspoelen.
2. De zeef in de drukregelaar plaatsen. Zorg ervoor dat de affdichtingen correct geplaatst+zijn.

3. Het deksel erin draaien en vastdraaien.

4. Controlleren of er water UIT de overloopopening ontsnapt.

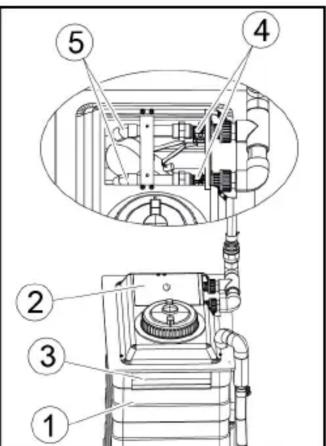

Vlotterafsluiter controlleren

(1)Verswaterreservoir
②Deksel
③Overloopopening
(4)Vlotterafsluiter
⑤Uitloop

1. Het deksel van het schoonwaterreservoir verwijdenen.
2. Controlleren of de vlotterafsluiter volledig sluit als het schoonwaterreservoir vol is.

Instructie

Er ontsnapt geen water uit de uitloop als de vlotterafsluiiter volledig gesloten is.

1. Plaats het dekselteringg.

Hulp bij storingen

WAARSCHUWING

Gevaar voor letsel door machinebewegingen

Schakel de installmenté vór onderhouds- en instandhoudings-werkzaamheden UIT.

Beveilig de hoofdschakelaar gegen het herinschakelen, bijv. met een hangslot.

WAARSCHUWING

Verwondingsgevaar door persluchttanks en -leidingen die na het uitschakelen van de installmentie onder druk staan.

Bouw vór alle werkzaamheden aan de installmentie de druk af.
Controleer de drukloosheid aan de manometer van de onderhoudseenheid.

WAARSCHUWING

Verwondingsgevaar door hagedruksystem dat na het uitschakelen van de installment onder druk staat.

Schakel vór alle werkzaamheden aan de installmentie het hoge-druksystem drukloos.

Doelgroepen bij het verhelen van storingen

Eigenaar / formele gebruiker

Werkzaamheden met de aanwijzing "Exploitant" moot alleen door geinstrueerde Personen worden uitgevoerd die de installmenten konnen bedieren en onderhoden.

Elektriciens

Elektriciens zijn Personen met een beroepsopleiding in de elektrotechniek.

Klantenservice

Werkzaamheden met de aanwijzing "Klantenservice"月至入学leen worden uitgevoerd door servicemonteurs van Kärcher of door monteurs die door Kärcher hiervoorn zich geauthoriseerd.

Storingsindicaties op het display

Instructie

De storingen met oorzaak en oplossingen worden in tekstvorm op het display weergegeven.

Kritieke fout

ZB2 Eindsch. nied logisch

Eindpositie binnen-buitengelijktijdig,eindschakelaarcontroleren,service Informeren

F0212 31.01.2019 14:35:29

Melding

2/2

Storingen overeenkomstig de individatie verhelpen en met de OKtoets bevestigen.

Indicaties op de positioneringslamp

Indicatie Knip-		percode	Oorzaak	Oplossing
STOP	STOP	Afwis-selend knippe-rend	Handma-tig bedrijf actief	Melding
STOP		Brandt	Was-beurt loopt	Melding
STOP		Brandt	Was-beurt ge-stopt	Melding
STOP	STOP	Afwis-selend knippe-rend	Fout ac-tief	Fout verhelpen
STOP	STOP	Kort knippe-rend	Nood-stop ac-tief	Oorzaak vaststel-len en noodstop-knop ontgrendelen
STOP		Brandt	Positie�arn vo-ren ver-plaatsen	Voertuig�arn vo-ren rijden

Indicatie Knip-		perco- de	Oorzaak	Oplossing
STOP		Brandt	Positio- nering stoppen	Voertuig stoppen
STOP		Brandt	Positio- neren te- rugbreng en	Voertuig terugrij- den
STOP	STOP	Knippe- rend	Wassen beëindigd	Voertuig er voor-uit uitrijden
STOP	STOP	Knippe- rend	Wassen beëindigd	Voertuig er ach- teruit uitrijden

Storingen zonder individatie

Fout Oorzaak Remedie Verantwoordelijk
Reinigungswerking onvolutende	Geen of te weinig reinigungsmiddel Geen of te lage luchtdruk in de toe-voerleiding Versleten borstels	● Vulpeil van de reinigungsmiddelen con- troleren,evt. vullen, doseerpomp ont- luchten.Luchtdruk instellen,evt. instellen (0,6 MPa (6 bar) aan de manometer onder- houdseenheid).● Reinigungsmiddelaanzuigfilter reinigen, reinigungsmiddelleidingen op beschadi- ging controleren.Borstels controleren,evt. verrangen.	Eigenaar / formele gebruiker
Hogedrukpmp bereikt nicht de vereiste druk	Lekkage buisleidingsystemaan de aanzuigkant Watertekort	● Schroeftuiingen en slangen controleren.Watertekort verhelpen.	Exploitant, serviceaf- deling
Manometeraanwijzer van de hogedrukpmp slingert sterk	Pomp zuigt lucht aan Druktank defect	● Zuigleding controlen.Druktank verrangen.	Klantenservice
Veiligheidsventiel van de ho- gedrukpmp要去 open	Sproeiers van de wasinstallatie ver- stopt	● Sproeiers controlen, reinigen, verrangen.	Eigenaar / formele gebruiker
	Slang of hogedrukventielen ver- stopt	● Verstopping verwijderen. Klantenservice
Uit de spreieers komt te wei- nig of geen water	Vuilvanger verstopt Waterdruk onvoldoende Sproeiers verstopt Lucht in de centrifugaalpomp Magneetklep of toevoerleiding ver- stopt	● Vuilvanger reinigenWatertoevoerdruk en pompen controleren Sproeiers met perslucht reinigenCentrifugaalpomp ontluchten door de ont- luchtingschroef los te draaienMagneetventielen en toevoerleidingen (wa- ter en stroom) controleren enevt. repareren	Eigenaar / formele gebruiker
Na de wasbeurt komt er geen water uit de spreieers	Magneetventiel verruild	● Magneteventielen reinigen	Klantenservice
Drogen onvoldoende Te weinig	of teveel drooghulpmid- del Verkeerd drooghulpmiddel Geen of te weinig luchtdruk	● Dosering verhogen of verlagenVulpeil van de reinigungsmiddelen con- trolerenAanzuigfilter reinigenDoseerpomp ontluchtenOrigineel drooghulpmiddel van Kärcher ge- bruikenFunctie van de drogerventilator controleren	Eigenaar / formele gebruiker
Wielwasborstel draait nicht Mo-	orveiligheidsschakelaar in de schakelkast is geactiveerd Aandrukkracht te hoop	● Motorveiligheidsschakelaar in de schakelkast controlerenAandrukkracht aan de drukregelaar voor wieIwas verlagen	Eigenaar / formele gebruiker
Wielwasborstel loopt lang- zaam of Niet uit	Geen of te weinig luchtdruk	● Luchtdruk controleren,evt. instellenAandrukkracht aan de drukregelaar voordielwAsverhogen	Exploitant, serviceaf- deling
Wielwasborstel loopt op ver- keerde plaat sui	Fotocellen verruild	● Fotocellen reinigen,evt. instelling con- troleren	Eigenaar / formele gebruiker
Borstels verruilen snel	Shampoodosingering te gelding	● Dosering shampoo instellenWaterhoeveelheid controleren,evt. in- stellen	Eigenaar / formele gebruiker
Sproeierbuizen van de bo- demwasinrichting zwenken te langzaam/snel of hebmaal Niet	Geen of te weinig luchtdruk Zwenkeenheid sterk verruild Smoorkleppen verkeerd ingesteld	● Luchtdruk in de toevoerleiding controle- ren,evt. instellenZwenkeenheid reinigenSmoorkleppen bijstellen	Exploitant, serviceaf- deling
Installatie kan nicht worden in- geschakeld	Fout in de voedingsspanning	● Voor foultloze voedingsspanning volgens aansluitwaarden zorgen	Exploitant, elektricien

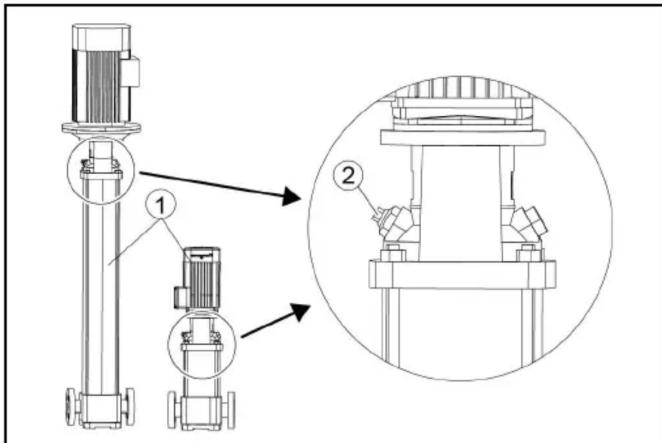

Centrifugaalpompontluchten

1. De ontluchtingsschroef losdraaien.

Garantie

In elk land gelden de garantievoorwaarden die door once verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijkste storingen aan uw apparaat verhelpen we binnen de garantieperiode Gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt makev van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geAutoriseerde klantenservice. (adres zich hinterzijde)

① Centrifugaalpomp
② Ontluchtingsschroef

1. Lekt er water, dan de ontluchtingsschroef opnieuw indraaien.

Technische gegevens
		CW 3 / CW 5(CWB 3/1)	CW 3 / CW 5(CWB 3/2)	CW 3 / CW 5(CWB 3/3)
Installatieafmetingen
Washoogte mm 2100, 2200, 2300 2400, 2500, 2600 2700, 2800, 2900
Framehoogte mm 2900 3200 3500
Totale hoogte mm 2930, 3030, 3130 3230, 3330, 3430 3530, 3630, 3730
Framebreedte mm 3500 3500 3500
Totale breedte zijborstels mm 4040 4040 4040
Totale breedte spatbescherming mm 4060 4060 4060
Framediepte / diepte met roterende borstels	mm	1600 / 2170	1600 / 2170	1600 / 2170
Totale lengte korte hal	mm 2070	2070 2070
Installatiebreedte in spiegelhoogte	mm 2450	2450 2450
Installatiebreedte in het bereik welwas	mm 2100	2100 2100
Spoorbreedte looprails	mm	2550, 2700, 2800	2550, 2700, 2800	2550, 2700, 2800
Halbreedte met verilgheidsafstand	mm	4500 4500 4500
Voertuiggrensmaten
Wasborstels
Borsteldiameter zijkant	mm 975		975	975
Borstellorental zijkant	1/min	107		107
Borsteldiameter dak	mm 975		975	975
Borstellorental dak	1/min	127		127
Portaalsnelheid	m/min	0 - 24		0 - 24
Elektrische aansluiting
Netspanning	V	400		400
Frequentie	Hz	50		50
Aansluitvermögen	kW	10-16		10-16
Max. voorzekering besturing	A	35-50		35-50
Wateraansluiting
Nominate bredte	Inch	1		1
Vloeidruk conform DIN 1988 (bij 100 l/min)	MPa	0,4 - 0,6		0,4 - 0,6
Max. temperatuur	°C	50		50
Persluchtaansluiting
Nominate bredte	Inch	1/2		1/2
Druk	MPa	0,6 - 0,8		0,6 - 0,8
Verbruik/wasbeurt (zonder vorstbeveiligingsinstallatie, af-hankelijk van het programma bij 4,5 m voertuiglengte)	I	50		50
Verbruik bij vorstbescherming, ca.	I	700		700
Berekende waarden conform EN 60335-2-79
Geluidsniveau bij droge werkung	dB(A)	94		94
Geluidsniveau hogedrukmodule	dB(A)	87		87

Technische wijzigingen voorbehonden.

Water- en reinigingsmiddelverbruik

Het waterverbruik is afhankelijk van voertuiglengte, uitrusting van de installmenten en wasprogramma.

De opgegeven waarden zijn voorbeelden voor het verbruik per voertuigwasbeurt.

Instructie

Randvoorwaarden:

Voertuiglengte 4,5 m

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een Niet door ons goedgekeurde wijziging van de machine verliest每次都 verklaring zich geldigheid.

Product: Wasinstallatie

Type: 1.534-xxx

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2009/125/EG + 2009/1781

Toegepaste geharmoniseerde normen

EN ISO 12100

EN 60204-1

EN 61000-6-2: 2005 + AC: 2005

EN 61000-6-4: 2007 + A1: 2001

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

Purata imbracamintea de protectie indicata, ca, de exemplu, ochelari de protectie si manusi de protectie.

ATENTIE

Protectie impotrivastropirii

Afisaje de defectiene pe ecran

Indicatie

1. levadiet kodu un apstipriniet.

Vandens tiekimo juntgis 571

Oxopoha doBkijn.. 593

Bka3iBkn 3 Texhikn 6e3nekn 593

BvKnOpncTaHnHa 3a npn3HaueHHMa 596

Пдклочень ВODи 596

PpnilaT Ta 3anacnI detani 596

OncyctaHOBKn 597

ElenmEn KepyBaHHa 600

Oncs dncnne 602

BveeHn B eKcnIyatauio 605

Ekcnnyataia 605
