GEBRUIKSAANWIJZING HDS 1000 De Kärcher

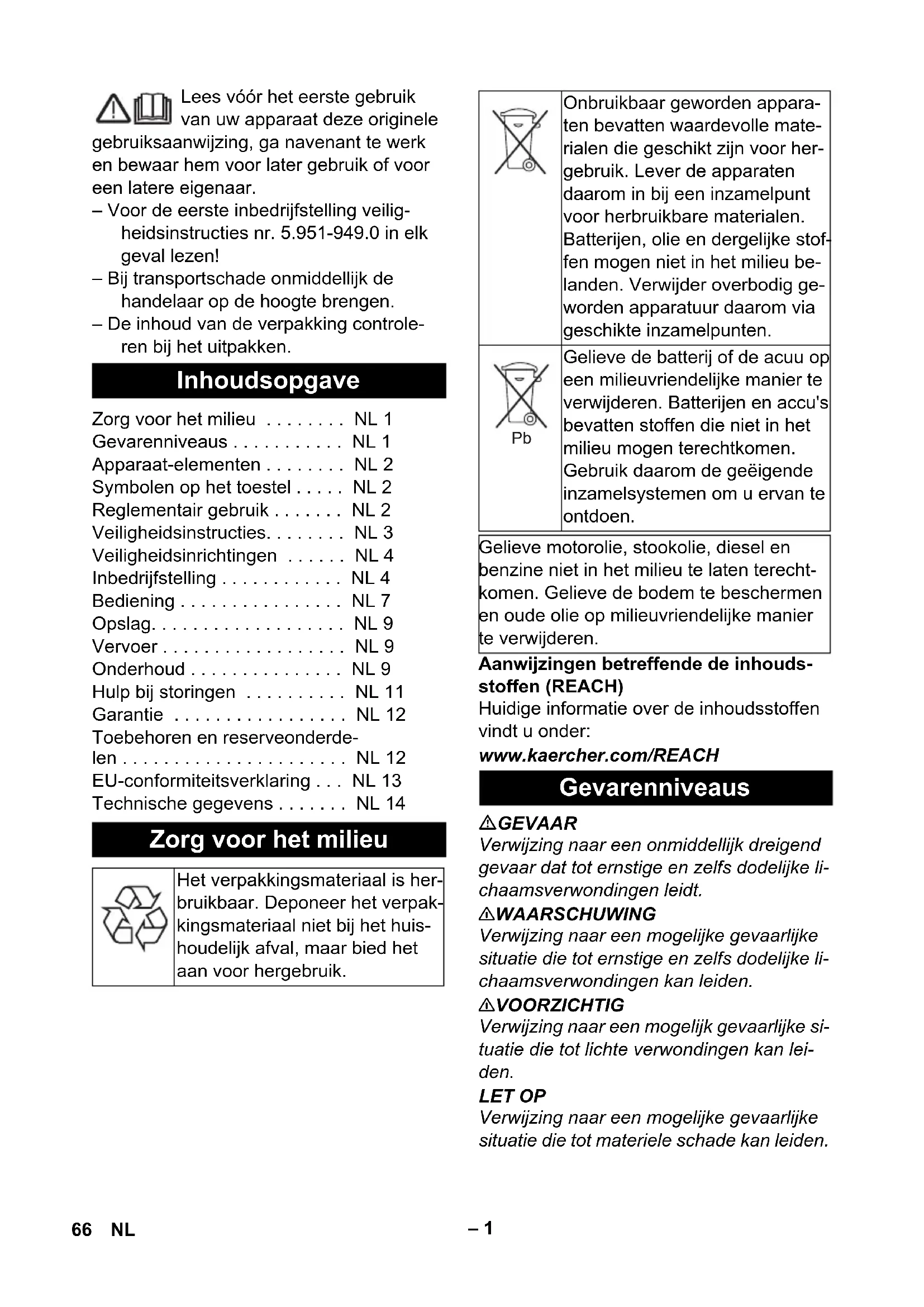

Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

• Voor de eerste inbedrijfstelling veiligheidsinstructies nr. 5.951-949.0 in elk geval lezen!
• Bij transportschade onmiddellijk de handelaar op de hoogte brengen.
• De inhoud van de verpakking controle- ren bij het uitpakken.

Inhoudsopgave

Zorg voor het milieu .... NL 1
Gevarenniveaus .... NL 1
Apparaat-elementen ..... NL 2
Symbolen op het toestel ..... NL 2
Reglementair gebruik ..... NL 2
Veiligheidsinstructies. . . . . . . NL 3
Veiligheidsinrichtingen ..... NL 4
Inbedrijfstelling .... NL 4
Bediening NL 7
Opslag.... NL 9
Vervoer NL 9
Onderhoud .... NL 9
Hulp bij storingen .... NL 11
Garantie NL 12
Toebehoren en reserveonderde- len .... NL 12
EU-conformiteitsverklaring . . . NL 13
Technische gegevens ..... NL 14

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak- kingsmateriaal niet bij het huis- houdelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur daarom via geschikte inzamelpunten.

Gelieve de batterij of de acuu op een milieuvriendelijke manier te verwijderen. Batterijen en accu's bevatten stoffen die niet in het milieu mogen terechtkomen. Gebruik daarom de geëigende inzamelsystemen om u ervan te ontdoen.

Gelieve motorolie, stookolie, diesel en benzine niet in het milieu te laten terecht-komen. Gelieve de bodem te beschermen en oude olie op milieuvriendelijke manier te verwijderen.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

Apparaat-elementen

Afbeelding 1+2

1 Handstartinrichting
2 Elektrische startinrichting
3 Brandstoftank
4 Manometer
5 A c c u
6 Hogedruksproeier
7 Straalbuis EASY!Lock
8 Handspuitpistool EASY!Force
9 Hogedrukslang EASY!Lock
10 Hogedrukaansluiting EASY!Lock
11 Brandstofreservoir
12 Wateraansluiting met zeef
13 Druk-/volumeregeling
14 Druktank
15 Brandstofpomp met brandstofffilter
16 Branderblazer
17 Elektrische kast
18 Oliekijkglas
19 Veiligheidsventiel
20 Branderdeksel
21 Doorloopgeiser
22 Bougiestekker
23 Kijkglas brander
24 Sproeikopstok
25 Vlotterhouder
26 Onthardingsmiddel-reservoir
27 Magneetventiel
28 Watertekortbeveiliging
29 Zeef in watertekort-beveiliging
30 Drukschakelaar
31 Oliereservoir
32 Hogedrukpomp
33 Typeplaatje
34 Olieaflaatschroef (motor)
35 Oliepeilstok (motor)
36 Reinigingsmiddel-zuigslang met filter
37 Olieaflaatschroef (pomp)
38 Veiligheidshendel
39 Hendel
40 Veiligheidspal van het handspuitpistool

Bedieningsveld

Afbeelding 3

1 Apparaatschakelaar
2 Controlelampje brandstof
3 Controlelampje vloeibare ontharder
4 Reinigingsmiddel-doseerapparaat
5 Sleutelschakelaar elektrische startinrichting
6 Controlelampje „Ontsteking in“

Symbolen op het toestel

Hogedrukstralen kunnen ge- vaarlijk zijn wanneer ondeskundigen het apparaat bedienen. U mag de straal mag niet richten op personen, dieren, onder stroom staande voorwerpen of de hogedrukreiniger zelf.

	Vergiftigingsgevaar! Adem uitlaatgassen niet in.
	Verbrandingsgevaar door hete oppervlakken!

Tip: Geldt alleen voor Duitsland: Het apparaat is alleen bestemd voor de mobiele (niet-stationaire) werking.

• Het apparaat wordt speciaal gebruikt op plaatsen waar geen elektrische aansluiting beschikbaar is en met heet water moet worden gewerkt.
  – Reinigen van: machines, voertuigen, bouwwerken, werktuigen, gevels, terrassen, tuingereedschap, enz.

⚠ GEVAAR

Verwondingsgevaar! Bij het gebruik aan tankstations of andere gevaarlijke zones overeenkomstige veiligheidsvoorschriften in acht nemen.

Gelieve mineraaloliehoudend afvalwater niet in de grond, waterlopen of rioleringen laten terechtkomen. Gelieve de motorreiniging en bodemreiniging daarom alleen op geschikte plaatsen met olieafscheider uit te voeren.

Eisen aan de waterkwaliteit:

LET OP

Als hogedrukmedium mag uitsluitend schoon water worden gebruikt. Verontreini-gingen geven aanleiding tot vroegtijdige slijtage of afzettingen in het apparaat en de toebehoren.

Als gerecycleerd water wordt gebruikt, mo- gen de volgende grenswaarden niet over- schreden worden.

pH-waarde 6,5...9,5
elektrische geleidbaarheid *	Geleidbaar-heid vers water +1200 μS/cm
afzetbare stoffen ** < 0,5 mg/l
uitfilterbare stoffen *** < 50	mg/l
Koolwaterstoffen < 20 mg/l
Chloride < 300 mg/l
Sulfaat < 240 mg/l
Calcium < 200 mg/l
Totale hardheid < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)
IJzer < 0,5 mg/l
Mangaan	< 0,05 mg/l
Koper	< 2 mg/l
Actieve chloor	< 0,3 mg/l
vrij van kwalijke geurtjes
* Maximum in totaal 2000 μS/cm** Testvolume 1 l, afzettijd 30 min*** geen abrasieve stoffen

Veiligheidsinstructies

⚠ GEVAAR

- Hogedrukreinigers niet gebruiken als brandstof werd gemorst, het apparaat naar een andere plaats brengen en vonkvorming vermijden.

• Brandstof niet bewaren, morsen of gebruiken in de buurt van open vuur of toestellen zoals ovens, verwarmingsketels, waterverwarmers, enz. die een ontstekingsvlam hebben of vonken kunnen vormen.
• Licht ontvlambare voorwerpen en materialen uit de buurt van de geluiddemper houden (min. 2 m).
• Motor niet zonder geluiddemper gebruiken en deze regelmatig controleren, reinigen en indien nodig vernieuwen.
• Motor niet op bos-, struik- en grasrijk terrein gebruiken zonder dat de uitlaat uitgerust is met een vonkenvanger.
• Behalve bij instelwerkzaamheden de motor niet laten draaien met een weggenomen luchtfilter of zonder afdekking boven de luchttoevoer.
• Geen verstellingen uitvoeren aan regelveren, regelstangen of andere onderdelen die een verhoging van het motortoerental kunnen teweegbrengen.
• Verbrandingsgevaar! Hete geluiddempers, cilinders of koelribben niet aanraken.
• Handen en voeten nooit in de buurt van bewegende of circulerende onderdelen brengen.
• Vergiftiginsgevaar! Apparaat mag niet in gesloten ruimten gebruikt worden.

Algemene veiligheidsinstructies

• Overeenkomstige nationale voorschriften van de wetgever voor stralers van vloeistoffen in acht nemen.
• Overeenkomstige nationale voorschriften van de wetgever inzake ongevallenpreventie in acht nemen. Stralers van vloeistoffen moeten regelmatig gecontroleerd worden en het resultaat van de controle moet schriftelijk vastgelegd worden.
• De verwarmingseenheid van het apparaat is een stookinrichting. Stookinrichtingen moeten regelmatig gecontroleerd worden volgens de nationale voorschriften van de wetgever.
• U mag geen veranderingen aan het apparaat / de toebehoren aanbrengen.

Hogedrukslang

⚠ GEVAAR

Verwondingsgevaar!

– Alleen originele hogedrukslangen gebruiken.
- De hogedrukslang en de spuitinstallatie moeten geschikt zijn voor de maximale bedrijfsoverdruk die vermeld staat in de technische gegevens.
- Contact met chemicaliën vermijden.
- Hogedrukslang dagelijks controleren. Geknikte slangen niet meer gebruiken. Indien de buitenste draadlaag zichtbaar is, mag de hogedrukslang niet langer gebruikt worden.
– Hogedrukslang met beschadigde schroefdraad niet meer gebruiken.
– Hogedrukslang zodanig leggen dat men er niet kan over rijden.
- Slangen waarover werd gereden, die geknikt zijn of gebotst hebben niet meer gebruiken ook al is er geen beschadiging zichtbaar.
- Hogedrukslang zodanig opbergen dat geen mechanische belasting optreedt.

Veiligheidsinrichtingen

Veiligheidsinrichtingen dienen voor de bescherming van de gebruiker en mogen niet buiten werking gezet of in hun functie omzeild worden.

Watertekortbeveiliging

De watertekortbeveiliging voorkomt dat de brander bij een tekort aan water oververhit raakt. Alleen bij voldoende watertoevoer gaat de brander aan.

Overstroomklep

• Indien het handspuitpistool gesloten is, gaat de overstroomklep open en leidt de hogedrukpomp het water naar de pompzuigzijde terug. Daardoor wordt de overschrijding van de toegelaten werkdruk verhinderd.
• De overstroomklep is in de fabriek ingesteld en verzegeld. Instelling uitsluitend door de klantendienst.

Veiligheidsklep

• De veiligheidsklep gaat open als de overstroomklep defect is.
• De veiligheidsklep is in de fabriek ingesteld en verzegeld. Instelling uitsluitend door de klantendienst.

Drukschakelaar

De drukschakelaar schakelt de brander uit als de minimale werkdruk onderschreden wordt en schakelt hem weer in als de minimale werkdruk overschreden wordt.

Veiligheidspal

De veiligheidspal aan het handspuitpistool verhindert onbedoeld inschakelen van het apparaat.

Inbedrijfstelling

⚠ WAARSCHUWING

Gevaar voor letsel! Apparaat, toebehoren, toevoerleidingen en aansluitingen moeten in een perfecte toestand zijn. Als dat niet het geval is, mag het apparaat niet gebruikt worden.

Straalbuishouders aanbrengen

→ Breng voor de eerste inbedrijfstelling beide straalbuishouders aan (zie afbeelding A aan het begin van de handleiding).

Oliepeil van de hogedrukpomp controleren

LET OP

Beschadigingsgevaar! Neem in geval van melkachtige olie onmiddellijk contact op met de Kärcher-klantenservice.

→ Oliepeil van de hogedrukpomp aan het oliekijkglas controleren.

Apparaat niet in bedrijf nemen, als het oliepeil gedaald is onder „MIN“.

→ Indien nodig olie navullen (zie Technische gegevens).

Motor

Hoofdstuk „Veiligheidsinstructies“ in acht nemen!

→ Voor de inbedrijfstelling de gebruiksaanwijzingg van de motorfabrikant le-

zen en in het bijzonder de veiligheidsin-structies in acht nemen.

→ Luchtfilter controleren.
→ Oliepeil van de motor controleren.

Apparaat niet in bedrijf nemen, als het oliepeil gedaald is onder „MIN“.

→ Indien nodig olie navullen.

HDS 1000 BE:

→ Brandstofreservoir met loodvrije benzi-ne vullen.

Geen tweetaktmengsel gebruiken.

HDS 1000 DE:

→ Brandstoftank vullen met dieselbrandstof.

Brandstof navullen

⚠ GEVAAR

Gevaar voor explosie! Uitsluitend diesel of lichte stookolie vullen. Ongeschikte brandstoffen, bv. benzine, mogen niet gebruikt worden.

LET OP

Beschadigingsgevaar van de brandstof-pomp door droogloop. Brandstofreservoir ook bij de werking met koud water vullen tot het controlelampje van de brandstof dooft.

→ Brandstof bijvullen.
→ Tankdop sluiten.
→ Overgelopen brandstof wegvegen.

Vloeibare ontharder bijvullen

Tip: Een proefpak vloeistofontharder is bij de levering inbegrepen.

→ Reservoir bijvullen met Kärcher-onthardingsvloeistof RM 110 (2.780-001).
- De vloeibare ontharder verhindert de verkalking van de verwarmingsspiraal

bij de werking met kalkhoudend leiding- water. Het product druppelgewijs in de toevoerleiding van het waterreservoir gedoseerd.

- De dosering is in de fabriek ingesteld op een gemiddelde waterhardheid.

Dosering onthardingsvloeistof instellen

⚠ GEVAAR

Gevaarlijke elektrische spanning! De instelling mag enkel gebeuren door een elektricien.

→ Plaatselijke waterhardheid vaststellen:
– via het plaatselijke waterleidingbedrijf,
- met een testapparaat voor de water-hardheid (bestelnr. 6.768-004).

→ Draaipotentiometer (a) instellen op de waterhardheid. De juiste instelling vindt u in de tabel.

Bijvoorbeeld:

Stel voor een waterhardheid van 15 °dH scalawaarde 7 op de draaipotentiometer in.

Waterhardheid (°dH)	Schaal op de draai-potentiometer
5	10
10	8
15	7
20 6,5
25	6
30 5,5

Accu

Veiligheidsvoorschriften batterij

Let bij de omgang met accu's absoluut op de volgende waarschuwingstip:

Instructies op de batterij en in de gebruiksaanwijzing in acht nemen!

Veiligheidsbril dragen!

Kinderen uit de buurt houden van zuren en accu's!

Explosiegevaar!

Vuur, vonken, open licht en ro- ken verboden!

Gevaar van brandwonden!

Eerste hulp!

Waarschuwingstekst!

Verwijdering!

Accu niet in vuilnisbak gooien!

⚠ GEVAAR

Ontploffingsgevaar! Geen werktuigen of dergelijk materiaal op de accu, d.w.z. op eindpool en batterijcelverbinder leggen.

⚠ GEVAAR

Verwondingsgevaar! Wonden nooit met lood in contact brengen. Na het werken aan accu's altijd de handen schoonmaken.

Accu laden

⚠ GEVAAR

Verwondingsgevaar! Veiligheidsvoorschriften bij het omgaan met accu's in acht nemen. Gebruiksaanwijzing van de fabrikant van het laadtoestel in acht nemen.

→ Accu afklemmen.
→ Pluspool-leiding van het laadtoestel met de pluspoolaansluiting van de accu verbinden.
→ Minpool-leiding van het laadtoestel met de minpoolaansluiting van de accu verbinden.
→ Stekker in het stopcontact steken en laadtoestel inschakelen.
→ Accu met de kleinst mogelijke laadstroom laden.

Vloeistofpeil van de accu controleren en bijstellen

LET OP

Bij met zuur gevulde accu's regelmatig het vloeistofpeil controleren.

→ Alle celsluitingen uitdraaien.
→ Bij te lage vloeistofstand cellen met ge- destilleerd water tot aan de markering bijvullen.
→ Accu laden.
→ Celsluitingen inschroeven.

Handspuitpistool, straalbuis, sproeier en hogedrukslang monteren

Opmerking: Het EASY!Lock-systeem verbindt componenten door een snelschroef-verbinding met slechts één omdraaiing snel en veilig.

Afbeelding 4

→ Straalbuis met handspuitpistool verbinden en handvast aandraaien (EASY!Lock).

→ Hogedruksproeier op de straalbuis steken.
→ Wartelmoer monteren en handvast aandraaien (EASY!Lock).
→ Hogedrukslang met handspuitpistool en hogedrukaansluiting van het apparaat verbinden en handvast aandraaien (EASY!Lock).

Wateraansluiting

Aansluitwaarden zie Technische gegevens.

→ Toevoerslang (minimumlengte 7,5 m, minimumdiameter 3/4") aan de water-aansluiting van het apparaat en aan de watertoevoer (bijvoorbeeld waterkraan) aansluiten.

Instructie: De toevoerslang behoort niet tot het leveringspakket.

Water uit reservoir zuigen

- Deze hogedrukreiniger is met overeenkomstige toebehoren geschikt voor het aanzuigen van oppervlaktewater bijvoorbeeld uit regentonnen of vijvers.

– Aanzuighoogte max. 1 m.

⚠ GEVAAR

Verwondings- en beschadigingsgevaar! Zuig nooit water uit een drinkwaterreservoir. Zuig nooit oplosmiddelhoudende vloeistoffen zoals verfverdunners, benzine, olie of ongefilterd water op. De afdichtingen in het apparaat zijn niet oplosmiddelbestendig. De spuitnevel van oplosmiddelen is zeer licht ontvlambaar, explosief en giftig.

→ Zuigslang (diameter minimum 3/4") met filter (toebehoren) aansluiten aan de wateraansluiting.

→ Reinigingsmiddel-doseerapparaat op „0“ stellen.

Bediening

⚠ GEVAAR

Gevaar voor explosie! Geen brandbare vloeistoffen sproeien.

⚠ GEVAAR

Verwondingsgevaar! Gebruik het apparaat nooit zonder gemonteerde straalpijp. Controleer de straalpijp voor elk gebruik op stevigheid. De schroefverbinding van de straalpijp moet handvast aangespannen zijn.

⚠ GEVAAR

Gevaar voor letsel! Bij het werken handspuitpistool en straalbuis met beide handen vasthouden.

⚠ GEVAAR

Gevaar voor letsel! De hendel en de veiligheidshendel mogen tijdens de werking niet vastgeklemd worden.

⚠ GEVAAR

Gevaar voor letsel! Bij defecte veiligheids-hendel klantenservice consulteren.

LET OP

Beschadigingsgevaar van de brandstof-pomp door droogloop. Brandstofreservoir ook bij de werking met koud water vullen tot het controlelampje van de brandstof dooft.

Handspuitpistool openen/sluiten

→ Handspuitpistool openen: Veiligheids-hendel en hendel bedienen.
→ Handspuitpistool sluiten: Veiligheids-hendel en hendel loslaten.

Sproeier vervangen

⚠ GEVAAR

Gevaar voor letsel! Schakel het apparaat uit voor een vervanging van de sproeiers en bedien het handspuitpistool tot het apparaat drukloos is.

→ Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schuiven.
→ Sproeier vervangen.

Reinigen

→ Druk/temperatuur en reinigingsmiddelconcentratie instellen volgens het te reinigen oppervlak.

Instructie: Hogedrukstaal altijd eerst van grotere afstand op het te reinigen object richten, om schade door te hoge druk te vermijden.

Werken met de hogedruksproeier

De spuithoek is beslissend voor de werking van de hogedrukstraal. In normale gevallen wordt gewerkt met een 25°-vlakstraalsproeier (in het leveringspakket).

■ Aanbevolen sproeiers zijn als toebehoren leverbaar

- Voor hardnekkig vuil

0°-gebonden straalsproeier

- Voor gevoelige oppervlakken en lichte verontreinigingen

40°-vlakstraalsproeier

- Voor dikke lagen, hardnekkig vuil Vuilfrees

- Sproeier met verstelbare spuithoek, voor de aanpassing aan verschillende reinigingstaken

Hoek-Vario-sproeier

Aanbevolen reinigingsmethode

– Vuil losmaken:

reinigingsmiddel zuinig verdelen en 1...5 minuten laten inwerken, maar niet laten drogen.

– Vuil verwijderen:

losgekomen vuil met hogedrukstraal afspoelen.

Apparaat inschakelen

→ Watertoevoer openen.
→ Hoofdschakelaar op werking met koud/heet water stellen.
→ Motor overeenkomstig de gebruiksaanwijzing van de motorfabrikant starten.
→ Handspuitpistool ontgrendelen, daarvoor de vergrendelingspal naar achteren schuiven.
→ Handspuitpistool openen.

Werken met koud water

→ Hoofdschakelaar op "Brander uit" zetten.

Werken met heet water

⚠ GEVAAR

Verbrandingsgevaar!

→ Hoofdschakelaar instellen op de gewenste arbeidstemperatuur (max. 98 °C). De brander wordt ingeschakeld.

Werkdruk en volume instellen

→ Werkdruk en volume door draaien van de druk-/volumeregeling aan het hand-spuitpistool instellen (+/-).

⚠ GEVAAR

Gevaar voor letsel! Let er bij het instellen van de druk-/hoeveelheidsregeling op dat de schroefverbinding van de straalbuis niet loskomt.

Werking met reinigingsmiddel

LET OP

Ongeschikte reinigingsmiddelen kunnen het apparaat en het te reinigen object beschadigen.

• Ter milieubescherming zuinig omspringen met reinigingsmiddelen.
  – Aanbevolen dosering en instructies bij de reinigingsmiddelen in acht nemen.
• Er mogen uitsluitend reinigingsmiddelen gebruikt worden die door de fabrikant zijn toegelaten.
• Kärcher-reinigingsmiddelen garanderen een storingsvrije werking. Laat u adviseren of vraag onze catalogus of informatiebladen van de reinigingsmidde- len aan.

→ Reinigingsmiddel-zuigslang in een reservoir met reinigingsmiddel hangen.

→ Reinigingsmiddel-doseerapparaat op gewenste concentratie stellen.

Werking onderbreken

→ Handspuitpistool sluiten.
→ Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schuiven.

Opmerking: Als het handspuitpistool wordt gesloten, loopt de motor stationair verder. Daardoor circuleert het water in de pomp en warmt het op. Wanneer de cilinderkop op de pomp de max. toegestane temperatuur (80 °C) heeft bereikt, schakelt de veiligheidsthermostaat op de cilinderkop de motor uit. Na afkoeling onder 50 °C kan het apparaat weer in bedrijf genomen worden. Bij werking met drukwater uit het leidingwaternet kan het afkoelen versneld worden:

→ Handspuitpistool ca. 2–3 minuten openen zodat het doorstromende water de cilinderkop afkoelt.
→ Motor opnieuw starten.

Na werking met reinigingsmiddel

→ Reinigingsmiddel-doseerapparaat op „0“ stellen.
→ Apparaat bij geopend handspuitpistool minimum 1 minuut schoonspoelen.

Apparaat uitschakelen

⚠ GEVAAR

Verbrandingsgevaar door heet water! Na de werking met heet water moet het apparaat ter afkoeling minstens twee minuten met koud water en met geopend pistool gebruikt worden.

Na de werking met zouthoudend water (zeewater) het apparaat minimum 2–3 minuten met een geopend handspuitspistool met leidingwater schoonspoelen.

LET OP

Gevaar voor beschadiging! Motor nooit met volle belasting bij een geopend handspuit-pistool uitzetten.

→ Hoofdschakelaar op "Brander uit" zetten.
→ Handspuitpistool sluiten. Motor draait op nullasttoerental.
→ Apparaatschakelaar aan de motor op „OFF" stellen en brandstofkraan dichtdraaien.
→ Watertoevoer sluiten.
→ Handspuitpistool bedienen tot het apparaat drukvrij is.
→ Handspuitpistool met veiligheidspal beveiligen tegen onbedoeld openen.
→ Watertoevoerslang van het apparaat losschroeven.

Opslag

⚠VOORZICHTIG

Gevaar voor lichamelijk letsel en beschadiging! Let op het gewicht van het apparaat bij opslag.

Vervoer

LET OP

Hendel tijdens het transport beschermen tegen beschadiging.

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht.

→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Onderhoud

Met uw handelaar kunt u een regelmatige veiligheidsinspectie afspreken of een onderhoudscontract afsluiten. Gelieve ons advies te vragen.

⚠ GEVAAR

Verwondingsgevaar door onbedoeld starten van het apparaat. Voor werkzaamheden aan het apparaat de bougiestekker uittrekken of de batterij afklemmen.

Verbrandingsgevaar! Hete geluiddempers, cilinders of koelribben niet aanraken.

Onderhoudsintervallen

Dagelijks

→ Hogedrukslang controleren op beschadiging (barstgevaar). Beschadigde hogedrukslang onmiddellijk vervangen.

Wekelijks

→ Oliepeil van de hogedrukpomp controleren.

LET OP

Beschadigingsgevaar! Neem in geval van melkachtige olie onmiddellijk contact op met de Kärcher-klantenservice.

Maandelijks

→ Zeef in de wateraansluiting reinigen.
→ Zeef in de watertekortbeveiliging reinigen.
→ Filter aan de reinigingsmiddel-zuigslang reinigen.

Alle 500 bedrijfsuren, minstens jaarlijks

→ Apparaat ontkalken.
→ Laat het onderhoud van het apparaat uitvoeren door de klantenservice.

Onderhoudswerkzaamheden

Hogedrukpomp

Olie vervangen:

→ Opvangbak voor ongeveer 1 liter olie klaarstellen.
→ Olieaflaatschroef uitdraaien.
→ Olie in opvangbak aflaten.

Oude olie op milieuvriendelijke wijze verwijderen of bij een geautoriseerde instantie indienen.

→ Olieaflaatschroef indraaien.
→ Nieuwe olie langzaam tot de „MAX“markering aan het oliereservoir vullen.

Instructie: Luchtbellen moeten kunnen ontsnappen.

Oliesoort en vulhoeveelheid zie Technische gegevens.

Motor

Onderhoudswerkzaamheden aan de motor overeenkomstig de gegevens in de gebruiksaanwijzing van de motorfabrikant uitvoeren.

Apparaat ontkalken

Bij afzettingen in de buisleidingen stijgt de stromingsweerstand zodat de belasting voor de motor te groot wordt.

⚠ GEVAAR

Explosiegevaar door brandbare gassen! Roken tijdens het ontkalken is verboden.

Zorg voor goede ventilatie.

⚠ GEVAAR

Gevaar van inbrandende zuren! Veiligheidsbril en veiligheidshandschoenen dragen.

Buis:

Voor de verwijdering mogen volgens wette- lijke bepalingen uitsluitend goedgekeurde ketelsteen-oplosmiddelen met keurmerk worden gebruikt.

- RM 100 (Best.-Nr. 6.287-008) zorgt dat kalksteen en eenvoudige verbindingen van kalksteen en wasmiddelafzettingen oplossen.

• RM 101 (Best.-Nr. 6.287-013) lost af-zettingen op die met RM 100 niet ver-wijderd kunnen worden.
  → Vul een tank van 20 liter met 15 liter water.
  → Voeg één liter ketelsteen-oplosmiddel toe.
  → Sluit de waterslang direct op de pomp-kop aan en laat het vrije uiteinde in de tank hangen.
  → Steek de aangesloten straalpijp zonder sproeier in de tank.
  → Motor overeenkomstig de gebruiksaanwijzing van de motorfabrikant starten.
  → Open het handspuitpistool en sluit het tijdens het ontkalken niet.
  → Hoofdschakelaar instellen op arbeidstemperatuur van 40 °C.
  → Apparaat laten draaien tot de arbeidstemperatuur bereikt is.
  → Zet het apparaat uit en laat het 20 minu- ten staan. Het handspuitpistool moet geopend blijven.
  → Pomp het apparaat tenslotte leeg.

Tip: Wij raden aan ter bescherming tegen corrosie en voor de neutralisering van de zuurresten aansluitend een alkalische op- lossing (bijv. RM 81) via het reinigingsmid- delreservoir door het apparaat te pompen.

Vorstbescherming

LET OP

Gevaar voor beschadiging! Bevriezend water in het apparaat kan onderdelen van het apparaat kapot maken.

- Apparaat in de winter in een verwarmde ruimte bewaren of leegmaken. Bij langdurige stilstanden is het aanbevolen anti-vriesmiddel door het apparaat te pompen.

– Is vorstvrije opslag niet mogelijk, apparaat stilleggen.

■ Water aftappen:
→ Watertoevoerslang en hogedrukslang losschroeven.
→ Toevoerleiding aan de ketelbodem los- schroeven en verwarmingsspiraal laten leeglopen.
→ Apparaat max. 1 minuut laten draaien tot de pomp en de leidingen leeg zijn.

■ Apparaat met antivriesmiddel doorspoelen:

Instructie: Behandelingsvoorschriften van de fabrikant van het antivriesmiddel in acht nemen.

→ Courant antivriesmiddel in het vlotterreservoir vullen.
→ Apparaat (zonder brander) inschakelen tot het apparaat volledig is doorge-spoeld.

Daardoor wordt ook een bepaalde corrosiebescherming bereikt.

Hulp bij storingen

⚠ GEVAAR

Verwondingsgevaar door onbedoeld starten van het apparaat. Voor werkzaamheden aan het apparaat de bougiestekker uittrekken of de batterij afklemmen.

Verbrandingsgevaar! Hete geluiddempers, cilinders of koelribben niet aanraken.

Controlelampje brandstof licht op

– Brandstofreservoir leeg
→ Bijvullen.

Controlelampje vloeibare ontharder brandt

- Vloeibare ontharder is leeg, om technische redenen blijft altijd een rest in het reservoir achter.

→ Bijvullen.
– Elektroden in het reservoir vervuild
→ Elektroden reinigen.

Apparaat draait niet

Instructies in de gebruiksaanwijzing van de motorfabrikant in acht nemen!

• Brandstoftank leeg
  → Bijvullen.
  – HDS 1000 BE: Bougie (motor) vervuild / defect
  → Bougie reinigen of vervangen.
• Veiligheidsthermostaat aan de hoge- drukpomp heeft het toestel na een lan- ge circulatiewerking uitgeschakeld
  → Apparaat laten afkoelen, vervolgens opnieuw inschakelen. Zie daartoe ook hoofdstuk „Werking onderbreken“.

Apparaat bouwt geen druk meer op

- Toerental van de motor te laag

→ Toerental van de motor controleren (zie Technische gegevens).

– HDS 1000 BE: Bougie (motor) vervuild / defect

→ Bougie reinigen of vervangen.

– Sproeier verstopt/geërodeerd

→ Sproeier reinigen/vervangen.

– Zeef in de wateraansluiting vervuild.

→ Zeef reinigen.

– Watertoevoerhoeveelheid te laag

→ Watertoevoerhoeveelheid controleren (zie Technische gegevens).

- Toevoerleidingen naar de pomp ondicht of verstopt

→ Alle toevoerleidingen naar de pomp controleren.

– Lucht in het systeem

Pomp ontluchten:

→ Reinigingsmiddel-doseerapparaat op „0“ stellen.
→ Watertoevoer openen.
→ Motor overeenkomstig de gebruiksaanwijzing van de motorfabrikant starten.
→ Voor de ontluchting van het apparaat de sproeier losschroeven en het apparaat laten draaien tot het water zonder luchtbellen vrijkomt.
→ Apparaat uitschakelen en sproeier opnieuw vastschroeven.

Hogedrukpomp ondicht

- Pomp ondicht

Instructie: Toegelaten zijn 3 druppels/minuut.

→ Bij sterkere ondichtheid het apparaat door de klantendienst laten controleren.

Hogedrukpomp klopt

- Toevoerleidingen naar de pomp ondicht

→ Alle toevoerleidingen naar de pomp controleren.

– Lucht in het systeem

Pomp ontluchten:

→ Reinigingsmiddel-doseerapparaat op „0“ stellen.
→ Watertoevoer openen.

→ Motor overeenkomstig de gebruiksaanwijzing van de motorfabrikant starten.
→ Voor de ontluchting van het apparaat de sproeier losschroeven en het apparaat laten draaien tot het water zonder luchtbellen vrijkomt.
→ Apparaat uitschakelen en sproeier opnieuw vastschroeven.

Apparaat zuigt geen reinigingsmiddel aan

– Reinigingsmiddel-zuigslang met filter ondicht of verstopt
→ Reinigingsmiddel-zuigslang met filter controleren/reinigen.
- Terugslagklep in de aansluiting van de reinigingsmiddel-zuigslang vastgekleefd
→ Terugslagklep in de aansluiting van de reinigingsmiddel-zuigslang reinigen/vervangen.
– Reinigingsmiddel-doseerapparaat is gesloten of ondicht/verstopt
→ Reinigingsmiddel-doseerapparaat openen of controleren/reinigen.

Overstroomventiel gaat bij een geopend handspuitpistool steeds open / dicht

– Sproeikop verstopt
→ Sproeikop reinigen.
– Kalkaanslag in het apparaat
→ Apparaat ontkalken.
– Zeef in watertekortbeveiliging vervuild
→ Zeef reinigen.
- Overstroomventiel defect
→ Overstroomventiel vervangen (klantendienst).

Brander ontsteekt

– Brandstofreservoir leeg
→ Bijvullen.
- Watertekort
→ Wateraansluiting controleren, toevoerleidingen controleren.
→ Zeef in de watertekortbeveiliging reinigen.
– Brandstofffilter verontreinigd
→ Brandstofffilter vervangen.

• Geen ontstekingsvonk
  → Indien bij de werking door het kijkglas geen ontstekingsvonk zichtbaar is, moet het apparaat door de klantendienst gecontroleerd worden.

Ingestelde temperatuur wordt bij de werking met heet water niet bereikt

– Werkdruk/volume te hoog

→ Werkdruk/volume aan het handspuitpistool verlagen.
- Verroete verwarmingsspiraal
→ Apparaat door de klantendienst laten ontroeten.

Klantenservice

Indien de storing niet kan worden opgelost, moet het toestel door de klantendienst gecontroleerd worden.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderdelen vindt u op

www.kaercher.com.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Hogedrukreiniger

Type: 1.811-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2000/14/EG

2014/30/EU

Toegepaste geharmoniseerde normen

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-79

Toegepaste conformiteitsbeoordelings- procedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

HDS 1000 BE

Gemeten: 106

Gegarandeerd: 108

HDS 1000 DE

Gemeten: 105

Gegarandeerd: 107

5.957-090

5.957-091

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

		HDS 1000 BE H	HDS 1000 DE
Beveiligingsklasse -- IPX5 IPX5
Motor
Type -- Honda GX 390,		1-cilinder, 4-takt	Yanmar L 100 N, 1-cylinder, 4-takt
Nominaal vermogen bij 3600 1/min kW (PS)	9,6 (13) 7,4	(10)
Specifiek verbruik g/kWh 313 250
Nominaal toerental 1/min 3200-3400 3200-3400
Brandstoftank I 6,5 5,5
Brandstof	-	Benzine, loodvrij *	Diesel
* Apparaat is geschikt voor brandstof E10
Wateraansluiting
Toevoertemperatuur (max.)	°C	30	30
Toevoerhoeveelheid (min.)	l/h (l/min)	1000 (16,7)	1000 (16,7)
Toevoerdruk (max.)	MPa (bar)	0,6 (6)	0,6 (6)
Toevoerslang	Best.-nr.	4.440-207.0	4.440-207.0
Toevoerslang-lengte	m 7,5	7,5
Toevoerslang-diameter (min.)	duim	3/4	3/4
Zuighoogte uit open reservoir (20 °C)	m 1	1
Capaciteit
Volume water	l/h (l/min)	450-900 (7,5-15)	450-900 (7,5-15)
Werkdruk water (met standaardsproeier)	MPa (bar)	4-21 (40-210)	4-20 (40-200)
Sproeiergrootte van de standaardsproeier	-- 047 050
Max. bedrijfsoverdruk (veiligheidsklep)	MPa (bar)	23 (230)	23 (230)
Max. werktemperatuur heet water	°C	98	98
Aanzuiging reinigingsmiddel	l/h (l/min)	0-40 (0-0,7)	0-40 (0-0,7)
Brandervermogen	kW	59	59
Maximaal verbruik stookolie	kg/u	5,6	5,6
Reactiedruk van het handspuitpistool (max.)	N	51	51
Bepaalde waarden conform EN 60335-2-79
Geluidsemissie
Geluidsdrukniveau L_pA	dB(A)	91	91
Onzekerheid K_pA	dB(A)	3	2
Geluidskrachtniveau L_WA + onveiligheid K_WA	dB(A)	108 107
Hand-arm vibratiewaarde
Handspuitpistool	m/s2	<2,5	<2,5
Staalbuis	m/s2	<2,5	<2,5
Onzekerheid K	m/s2	1	1
		HDS 1000 BE H	DS 1000 DE
Bedrijfsstoffen
Brandstof -- Stookolie EL of		diesel	Stookolie EL of diesel
Oliehoeveelheid - pomp I 0,35 0,35
Oliesoort - pomp Motorolie	15W40	best.-nr. 6.288-050.0	best.-nr. 6.288-050.0
Maten en gewichten
Lengte x breedte x hoogte mm 1100 x 750 x		785	1100 x 750 x 785
Typisch bedrijfsgewicht kg 175,2 197,0
Brandstofreservoir I 34 34
