GEBRUIKSAANWIJZING LB 548i HUSQVARNA

NL Gebruiksaanwijzing

NO Bruksanhvising

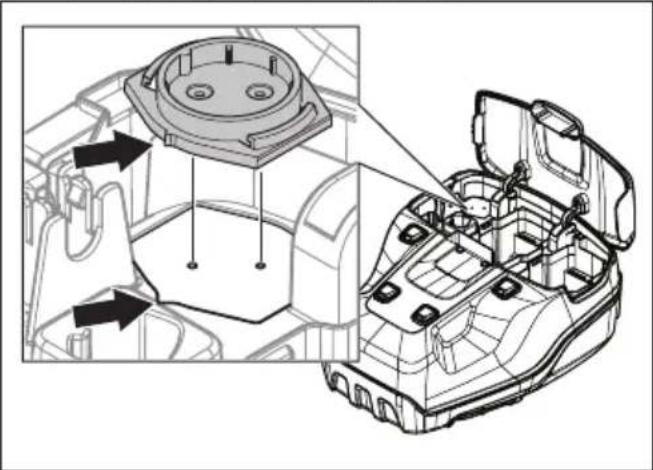

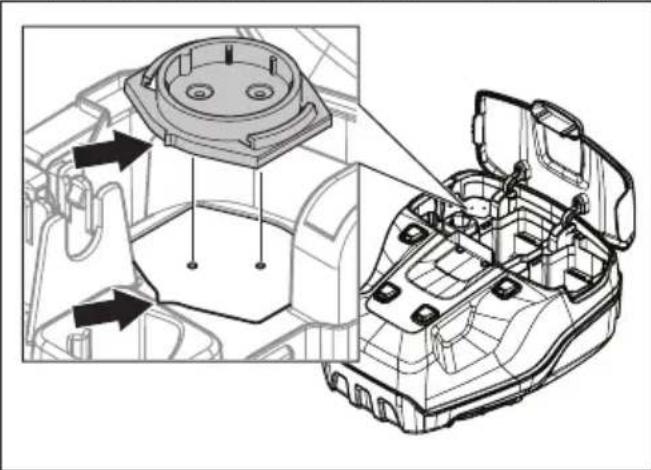

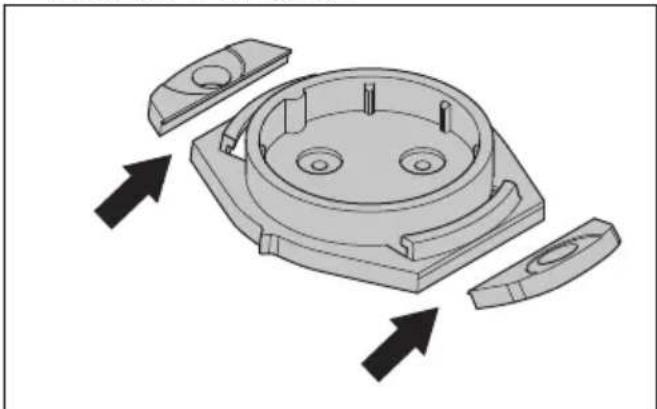

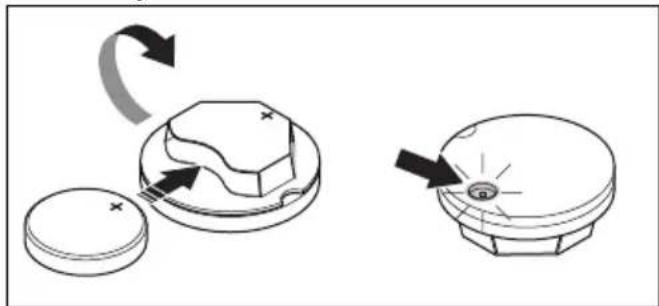

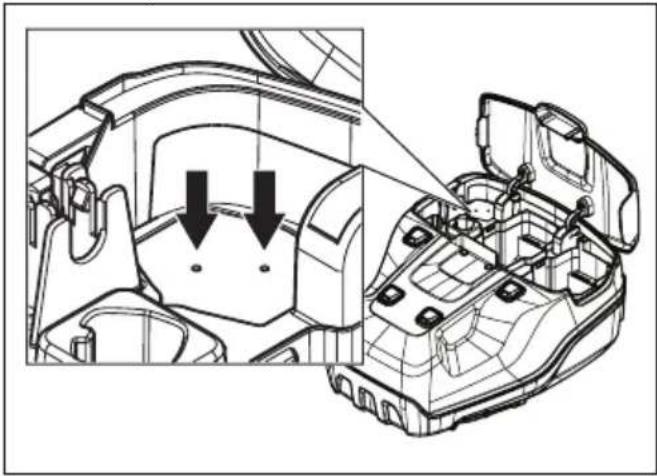

1. Izfdziniet sensora slotu ar korpusa slotu.

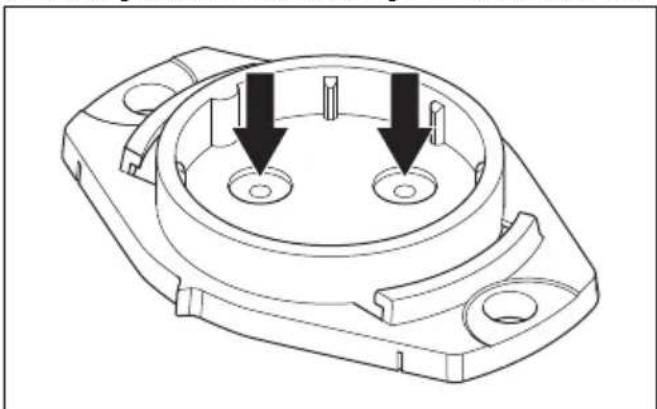

1. Piestipriniet sensora slotu ar kniedem.

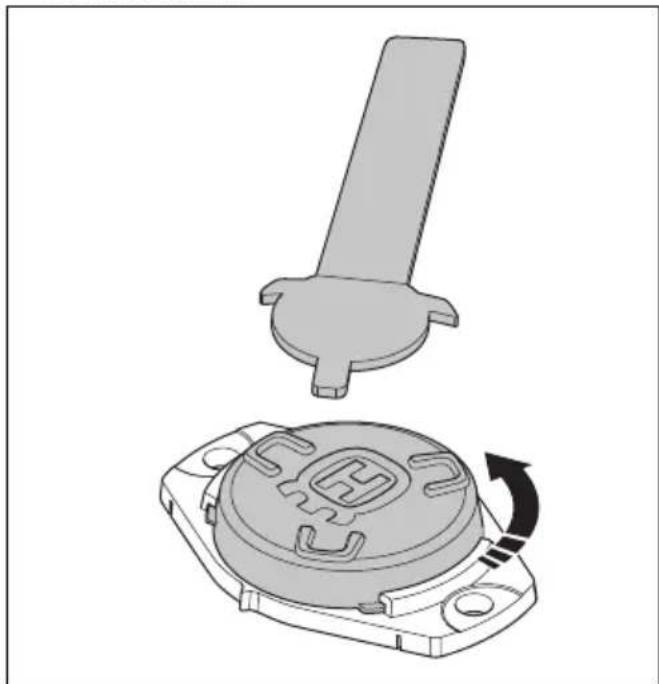

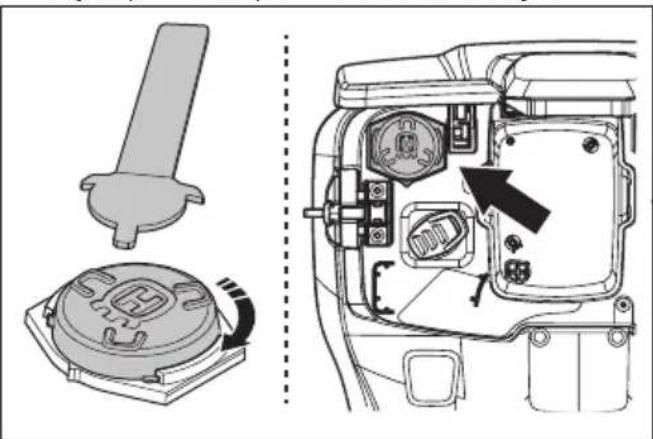

2. Uzstadiet sensoru sensora slota. Izlidzinet balto atzimi uz sensora ar atzimi uz sensora slota.

1. Aizveriet vaku uz sensoru un aizslédziet to ar sensora atslégu. Pärliecinieties, vai Husqvarna "H" augsdala ir vérsta prom no drošibas atslégas.

Vervoer, opslag en verwerking. 541

Het product is een roterende duwmaier. Op de modellen LB 548i en LB 553iV worden gebruik gemaakt van BioClip om het gras tot meststof te versnijden.

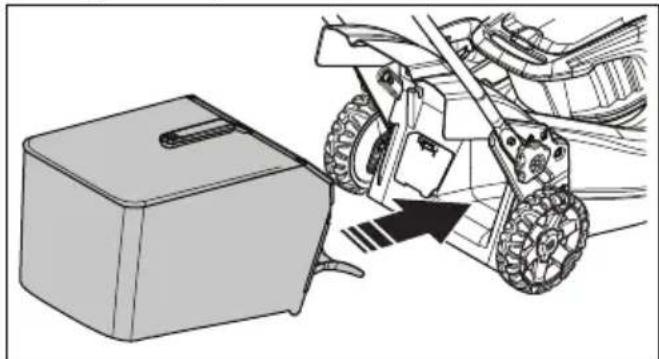

Het model LC 551iV verzamelt het gras in een grasopvangbak. Verwijder de grasopvangbak om het

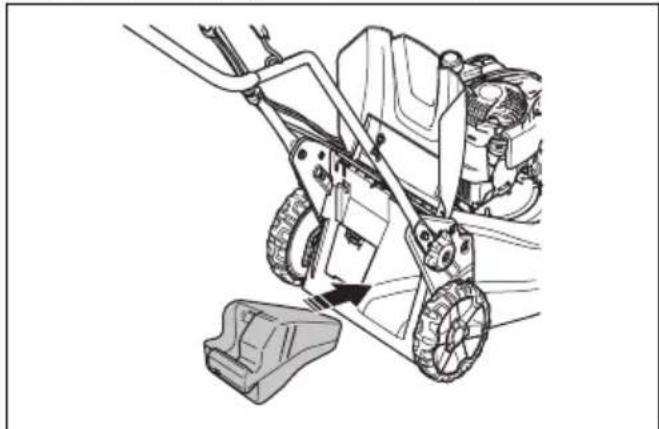

gras aan de achechterkant af te voeren. Bevestig een mulchkit (accessoire) om het gras te snijden tot meststof.

Gebruik

Gebruik het product om grayscale en Maaien. Gebruik het product Niet voor andere taken.

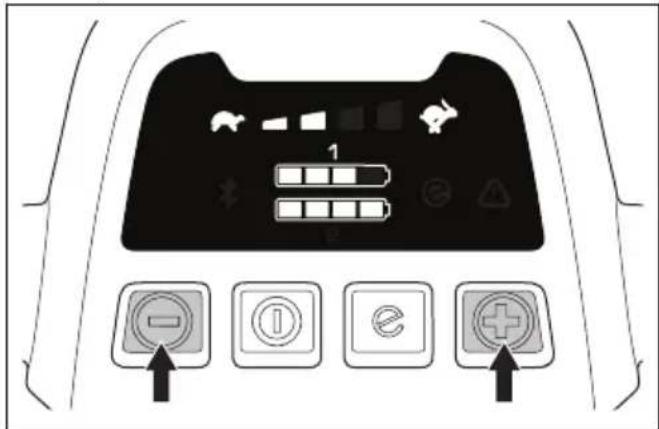

1. Bedieningspaneel
2. Remhendel van de motor
3. Startvergrendeling
4. Grasopvangbak (LC 551iV)
5. Achterklep (LC 551iV)
6. Veiligheidssleutel
7. Knop van hendel (LC 551iV)
8. Afstelhendel voor hendel (LB 548i)
9. Accudeksel
10. Maaihoogteregeling (LC 551iV)
11. ON/OFF-knop

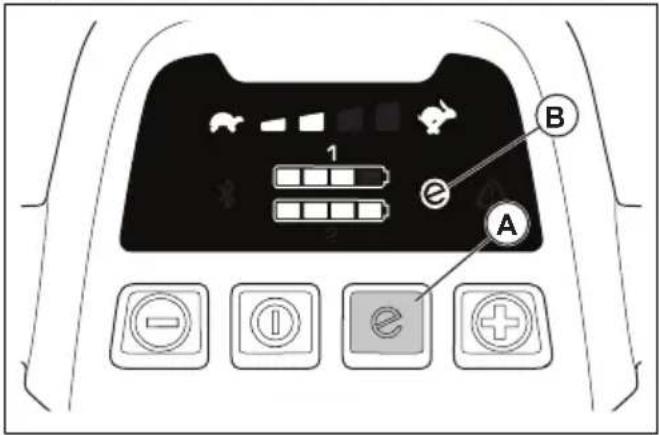

12. SavE-knop

13. SavE-indicator

14. Accu-indicator
15. Snelheidsindicator

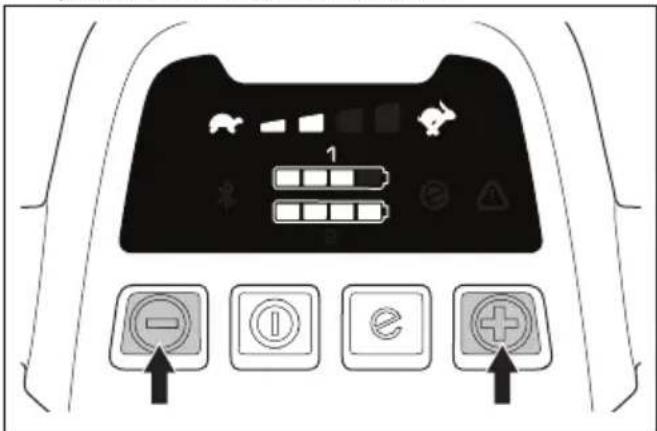

16. Knop voor slelheid verlagen
17. Knop voor slelheid verhogen
18. Fout-led
19. Kap van maaidek
20. Luchtinlaten
21. Beschermkap (LC 551iV)
22. Productplaatje
23. Aandrijfhendel (LC 551iV)

24. Acculader (accessoire)

25. Accu (accessoire)

26. Multi-accu (accessaire)

27. Adapterplaat (accessoire)

28. Adapter voor multi-accu (accessoire)

29. Mulchset (LC 551iV)
30. Bedieningshandleiding

Productverzicht (LB 553iV)

1. Bedieningspaneel
2. Remhendel van de motor
3. Startvergrendeling
4. Veiligheidssleutel
5. Afstelhendel voor hendel
6. Accudeksel
7. Maahoogteregeling
8. Knop ON/OFF
9. SavE-knop
10. SavE-indicator
11. Accu-indicator
12. Snelheidsindicator
13. Knop voor snelheid verlagen
14. Knop voor slelheid verhogen
15. Fout-led
16. Kap van maaidek
17. Luchtinlaten

18. Beschermkap

19. Productplaatje

20. Besturingshendel aandrijving
21. Acculader (accessoire)
22. Accu (accessoire)
23. Multi-accu (accessoire)
24. Adapterplaat (accessoire)
25. Adapter voor multi-accu (accessoire)
26. Bedieningshandleiding

Symbolen op het product

WAARSCHUWING: Dit product kan gevaarlijk zich en ernstig of fataal letsel toebrengen aan

de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier.

Lees de bedieningshandleiding goed door en zorg dat u de instructies hebt begrepen voordat u dit product gaat gebruiken.

Houd personen endieren op veilige afstand van het werkgebied.

Kijkuit voor weggeslingerde enafgeketste voorwerpen.

Waarschuwing: Houd handen en voeten uit debuurt van het roterende mes.

Waarschuwing: Houd handen en voeten uit de buurt van draaiende onderdelen.

Verwijder de veiligheidssleutel voordat u reparatie- of onderhoudswerkzaamheden gaatuitvoeren.

Milieusymbol.Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een erkende verwijderingslocatie voor elektrische en elektronische apparatuur.

Het product voldoet aan de geldende EGrichtlijnen.

Dit product voldoet aan geldende VKregelgeving.

Het product voldoet aan de geldende richtlijnen van de Euraziatische Douane-unie.

Het product voldoet aan de geldende UkrSEPRO-richtlijnen.

Het product voldoet aan de geldende RCMrichtlijnen. Geldt alleen voor AU/NZ.

Geluidsemissies naar het omgevingslabel volgens de richtlijnen en voorschriften van de

EU en het VK en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegardeerde geluidsvermogensniveau u van het product staat vermeld in Technische gegevens op pagina 542en op het label.

IPX4

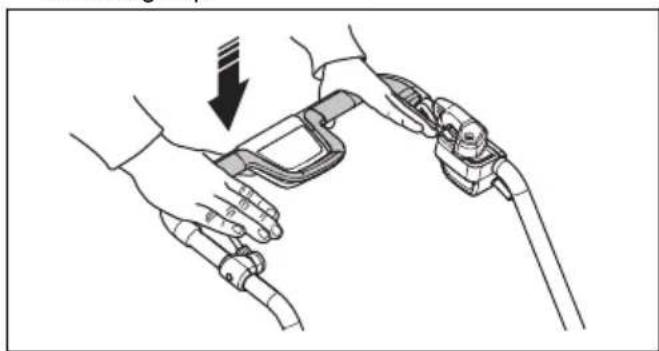

Startprocedure: druk op de ON/OFF-knop, maak de startvergrendeling los, druk de remhendel van de motor omlaag.

Zet de remhendel van de motor los om te stoppen.

Langzaam

Snel

Scanbare code

Let op: Andere symbolen/ stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten.

Label op het product

GEVAAR - Houd handen en voeten uit de buurt.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig�zijn, of onderdelen die nicht�zijn goedgekeurd door de fabrikant.
• het product een accessoire bevat dat nicht afkomstig is

van de fabrikant of nicht is goedgekeurd door de fabrikant.

• het product nicht is gerepareerd door een erkend

servicepunt of door een erkende autoriteit.

Veiligkeit

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gezruikt om te wijzen op belangrijde delen van de handleiding.

WAARSCHUWING: Wordt gezruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebrukt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gezolgd.

Let op: Geven verdere informatatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd worden gezruikt, of als u Niet voorzichtig bent. Letsel of overlijden+kennen het gevolg+zijn als u de veiligheidsvoorschriften negeert.

• Dit product produces tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch

implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit producte gaan gebruiken.

Wees altijd voorzichtig en gebruik uw gezond verstand. Als u Niet zeker weet hoe u het product moet bedieren in een bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u verdergaat.
Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.
- Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk=kunt lezen.
- Laat kinderen of mensen die nichtbekend zijn met deze gebruiksaanwijzing het apparaat Niet gebruiken. Er kurenplaatselijke regelsijken met betrekking tot de minimumleeftijd voor het bedieren van dit apparaat
- Houd Personen met een lichamelijke of geestelijkbeperking die het productgebruiken,.altijd in de gaten. Er moet te allen tjnde eenverantwoordelijk volwassene aanwezig+zijn.

• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatif effect op uw visie, alertheid, koordinatie en oordeel.
• Gebruik het product Niet als het defect is.
• Wijzig dit product nicht of gebruik het Niet als het door anderen kan zijn gewijzigd.

Veiligkeit van het werkgebied

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Verwijder objecten zoals takken, twijgen en stenen uithet werkgebied voordat u het product gaat gebruiken.
• Objecten die gegen desnijuitrusting aankomen, küssen worden uittgeworpen en schade veroorzaken aan personen en objecten. Houd omstanders en dieren opveiligte afstand van het product.
• Gebruik het product nooit in slechte weersomstandigheden zoals mist, regen, sterke wind, hevige kou of als er gevaar

is voor blikseminslag. Het gebruik van dit product bij slecht weer of op vochtige of natteplaatsen is vermoeiend. Slecht weeer kan leiden tot gevaarlijke situatuies zoals gladde ondergronden.

• Kijkuit voor personen, objecten en situatuies die een veilig gebruik van het product hunnen verhinderen.
• Kijkuit voor obstakels zoals wortels, stenen,takjes,kuilen en greppels.Obstakels kuren moeilijk te zien+zijn doorhooggras.
• Gras maaien op hellingen kan gevaarlijk zijn. Maai Niet op overmatig steile hellingen. Gebruik het product Niet op een helling van meer dan 15^
• Ga uiterst behoedzaam te werk wonneer u van richting verandert op hellingen. Gebruik het product dwars over het oppervlak van hellingen. Ga Niet van boven maar beneden.
• Wees voorzichtig wanneer u in de buurt komt van onoverzachtelijk bochten en voorwerpen die uw zich kunnen belemmeren.

Werkveiligigkeit

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Gebruik dit product alleen om gazons te maaien. Het is nicht toegestaan om het product voor andere doeleinden te gebruiken.
  Maak altijd gezbruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 523.
• Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.
• Gebruik het product nicht in regen of natte omstandigheden. Het risico van een elektrische schok neemt toe als water het product binnendringt.
• Gebruik dit product alleen als het mes en alle afdekkingen correct zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letsel peroorzaken.
• Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen

en wortels. Hierdoor kan het mes beschadigd raken en de motoras verbuigen. Een gebogen asveroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.

• Stop het product onmiddelijk als het mes een voorwerp worden geraakt of als zich trillingen voordoen. Stop de motor, trek de veiligheidssleutel omhoog en verwijder de accu. Controller het product op schade. Repareer schade of LAST een erkende serviceworkplaats de reparatie uitvoeren.
• Bevestig de motorremhendel nooit permanent aan de handgreep wanneer de motor wordt gestart.
• Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes Niet in aanraking komt met de grond of andere voorwerpen.
• Blijf alkijd anschter het product wanner u het gebruikt.
• Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreepijdens de bediening van het product. Houd uw handen en voeten uit de buurt van deroterende messen.

Kantel het product nicht verwijl de motor draait.
- Wees voorzichtig wonneer u het productaar achterentrekt.
- Til het product nooit op verwijl de motor draait. Als u het product moet optillen,zet dan eerst de motoruit,trek de veiligheidssleutel omhoog en verwijder de accu.
- Loop nicht weiteruit wanner u het product bedient.
- Stop de motor als u in gebieden zonder gras kommt, bijvoorbeeld op paden van grind, stenen en asfalt.
- Loop nicht hard met het product wanneer de motor is ingeschakeld. Loop algijd rustig wanneer u het product bedient.
- Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit verwijl de motor draait.
- Houd.altijdtoezicht op het product wanneer de motor draait.Schakel de motoruit en zorg ervoor dat desnijuitrusting Niet draait.

Veiligheidsinstructies voor bediening

Persoonlijke beschermingsuitrusting

WAARSCHUWING:

Lees de volgende
waarschuwingen voordatu het product gaat
gebruiken.

• Persoonlijke beschermingsuitrusting hunnen nicht alle risico'suitsluten maar hunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.
• Gebruik zware antislipplaarzen of -schoenen. Draag geen open schoenen en loop nicht op blote voeten.
• Draag een lange broek van stevige stof.
• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

Veiligheidsvoorzieningen op het product

WAARSCHUWING:

Lees de volgende waarschuwingen voordat

u het product gaat gebruiken.

• Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect়.
• Verwijder geen veiligheidsvoorzieningen en voer er geen veranderingen aanuit.
• Controller de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna serviceworkplaats.

De kap van het maaidek controlleren

De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.

• Controller de kap van het maaidek om te zien of er geen schade is, zoals barsten.

Veiligheidssleutel

Deveiligheidssleutelbehindt
zichonderhetaccudeksel.
Deveiligheidssleutelzorgt voor

verbinding met de accu die demotor van voeding voorziet.

De vergiligeidssleutel controlleren

De veiligheidssleutel zorgt voor verbinding met de accu die demotor van voeding voorziet.

• Start en stop de motor. Als de veiligheidssleutel maar behoren werkt, kan de motor alleen worden gestart wanner de sleutel in de veiligheidsvergrendeling zit.

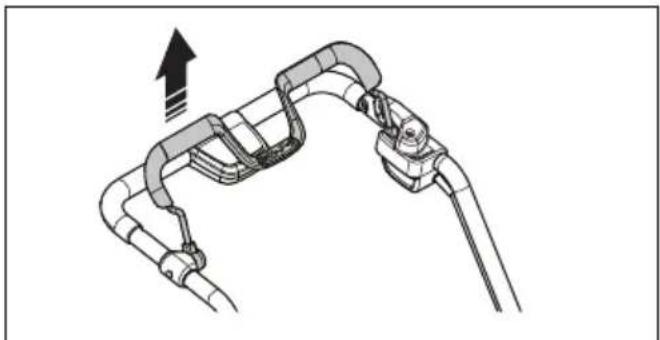

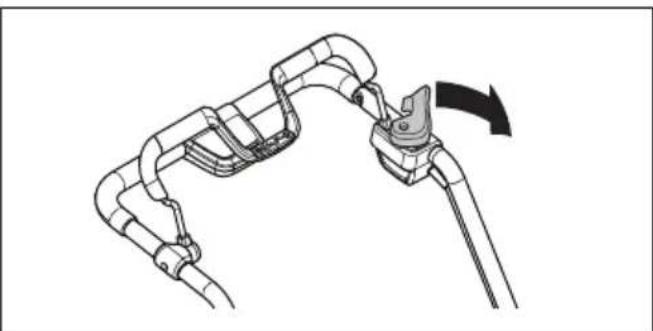

Remhendel van de motor

De remhendel van de motor stopt de motor. Als de remhendel van de motor wordt losgelaten, stopt de motor.

Voor een inspectie van de motorrem start u de motor en LAST u de motorremhendel los. Als de motor Niet binnen 3 seconden stopt, LAST de motorrem dan afstellen door een erkende Husqvarna serviceworkplaats.

Startvergrendeling onderzoeken
Controleer de
startvergrendeling om er zeker
van teল dat deze de werkinq
van de motor voorkomt.

1. Druk de hendel van de motorrem in de richting van de handgreep. De startvergrendeling stopt de beweging.
2. Duw de startvergrendeling\ aar buiten.

1. Laat de startvergrendeling los en controller ofeze teruggaat waar de oorspronkelijke stand.

Veiligkeit bij accu's

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Gebruikuitsluitend oplaadbare batterijen van Husqvarna als voedingsbron voor gerelateerde producten van

Husqvarna. Gebruik de accu niet als voedingsbron voor andere apparaten, om letsel te voorkomen.

• Gebruik geen nicht-oplaadbare accu's.
• Risico van elektrische schok. Breng de accuklemen nicht in contact met sleutels, munten, schroeven of ander metaal. Dit kan een kortsluiting van de accu veroorzaken.
• Plaats geen voorwerpen in de luchtspleten van de accu.
• Bescherm de accu gegen direct zonlicht, warmte of open vuur. De accu kan exploderen en brandwonden en/of chemische brandwonden verooorzaken.
• Bescherm de accu gegen regen en vocht.
• Houd de accuuitdebuurt van magnetrons en hoge druk.
• Probeer de accu nicht te demonteren of te slopen.

• Als er een accu lekt, zorg er dan voor dat de vloeistof Niet in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en raadpleeg een arts.

• Gebruik de accu bij temperaturen tussen -10 °C en 40 °C.

• Reinig de accu of accumulator nooit met water. Zie Accu en accumulator reinigen op pagina 540.
• Gebruik geen defecte of beschadigde accu.
• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, munten en sieraden.

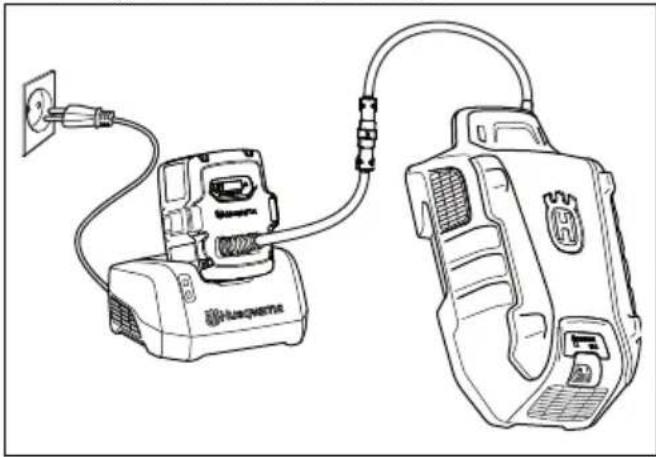

Veiligheidsvoorschriften voor acculader

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Gebruik de QC-acculadersuitsluitend om verrangende accu's van Husqvarna op te laden.

• Gevaar voor elektrische schokken en kortsluiting. Plaats geen voorwerpen in de luchtspleten van de oplader. Probeer de acculader Niet te demonteren. Verbind de laadcontacten Niet met metalen objecten. Gebruik een goedgekeurde wandcontactdoos.

• Dit product produeert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedieren.

• Controller regelmatig of de voedingskabel van de acculader nicht beschadigd of gescheurd is.
• Til de acculader Niet op aan de voedingskabel. Trek aan de stekker om de acculaderuit de wandcontactdoos te halen. Trek Niet aan de voedingskabel.
• Houd de voedingskabel en deverlengsnoeren uit de buurt van water, olie en scherperanden. Let op dat de kabel nicht bekneld raakt tussen deuren, hekken e.d. Anders kan de lader onder spanning komen te staan.

• Reinig de acculader nooit met water.

• De acculader kan worden gebruikt door kinderen vanaf 8aar en ouder en andere Personen die ondanks hun fysieke, sensorische of geestelijk handicap of gebrek aan ervaring en kennis onder toezicht of instructie van een verantwoordelijk persoon in staat+zijn veilig gebruik te makesen van de acculader en op de hoogte+zijn van alle gesvaren. Kinderen mogen Niet spelelen met de acculader. Kinderen mogen het apparaat nicht zonder toezicht reinigen of onderhouden.

• Laad nicht-oplaadbare accu's Niet op in de acculader.

• Gebruik de acculader nicht in de buurt van brandbare materialen of materialen die corrosie{kunnen veroorzaken. Dek de acculader Niet af.Haal de stekker van de acculaderuit de wandcontactdoos bij rookontwikkeling of brand.
• Gebruik geen defecte of beschadigde acculader.
• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu Niet op in vochtige omstandigheden.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING:

Lees de volgende
waarschuwingen voordatu het product gaat
gebruiken.

• Verwijder de veiligheidssleutel voordat u onderhoud aan het productuitvoert.
  Voer de onderhoudswerkzaamheden maar behoren uit om de levensduur van het product te verlengen en het risico op oncevallen te verlagen. Laat professionele reparationsuitvoeren door een erkende serviceworkplaats. Neem contact op met uw dichtst bijzijnde serviceworkplaats voor meer informatie.
  Voer alleen onderhoudswerkzaamhedenuit zoals beschreiben in deze bedieningshandleiding.
• Draag handschoenen voor zwaar gebruik wanner u

de snijuitrusting hanteert. Het mes is zeer scherp en kan gemakkelijk snijwondenveroorzaken.

• Houd de snijkanten scherp en schoon voor optimale prestaties en verilgheid.
• Laat het product regelmatig controlleren door uw serviceworkplaats en LASToodzakelijk aanpassingen en reparationsuitvoeren.
• Vervang beschadigde, versleten of defeche onderdelen.
• Volg de instructies voor het verwangen van accessoires. Gebruik alleen accessoires van de fabrikant.
• Houd het product, de accu en de acculader, wonneer deze nicht in gebruik়, apart in een droge, afgesloten locatie binnenshuis. Zorg dat kinderen en nichtgeauthoriseerde Personen geen toegang hebben tot het product, de accu of de acculader.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert.

De multi-accu (accessoire) monteren en verwijderen

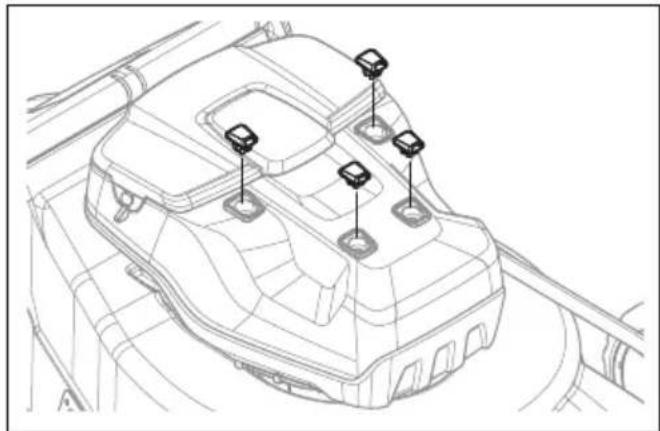

1. Verwijder de 4 rubberen afdekkingen en de 4 schroeven van de motorkap.

1. Plaats de adapterplaat op de motorkap.
2. Bevestig de adapterplaat met de 4 meegeleverde schroeven met een aanhaalmoment van 5-6 Nm.

1. Open de accuklep.
2. Verwijder de accu in sleuf 1.

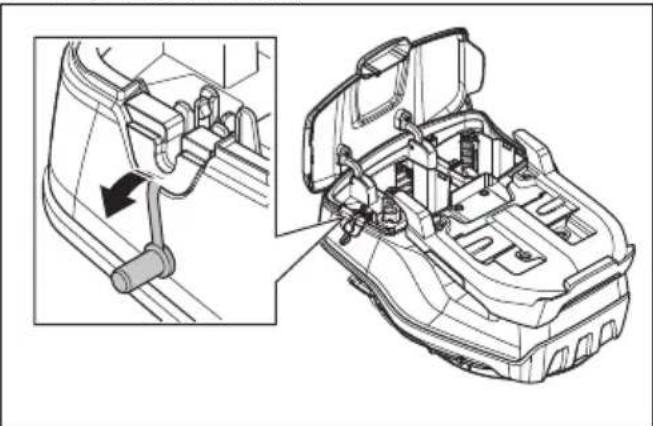

1. Verwijder de aufdichtstop.

1. Duw de accu-adapter in het accuvak totdat u een klik hoort.

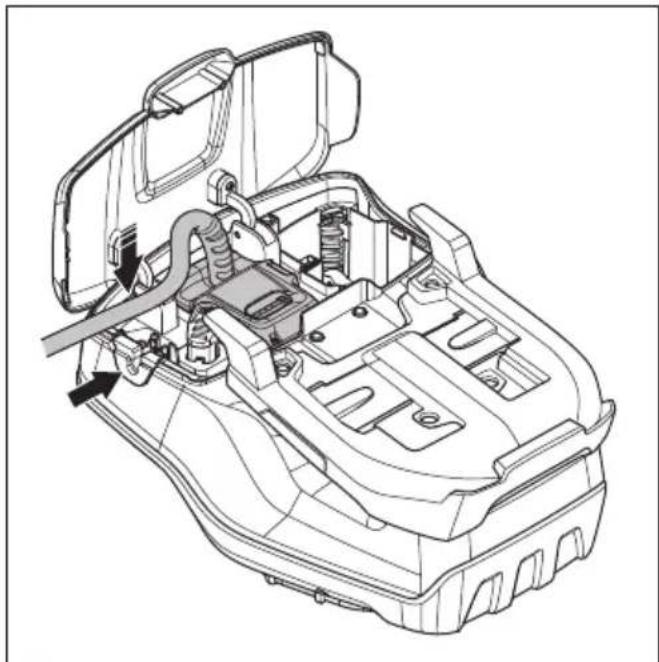

1. Steek de kabel van de accu-adapter door de opening van de afdichtstop. Bevestig de kabel met de klem.

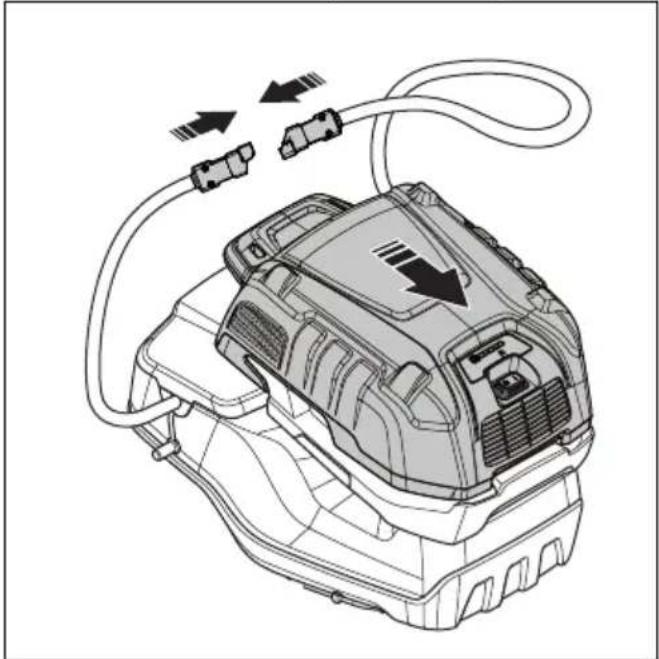

1. Plaats de multi-accu op de accu-adapter.
2. Sluit de multi-accu aan op de accu-adapter.

1. Bevestig de kabel van de accu-adapter met de 3 stoffen banden aan de hendel.

1. Verwijder de multi-accu in de omgekeerde volgorde.

WAARSCHUWING: Bevestig de kabel Niet te los aan de hendel. De kabel kan van het handvat losraken en letselveroorzaken.

De handgreep afstellen (LC 551iV)

1. Draai de onderste knoppen los.

2. Beweeg de knappenaar het onderste uiteinde van de sleuven aan de linker- enrechtzerijde van het product.

1. Stel de hendelhoogte af op een van de twee beschikbare posities.
2. Beweeg de knoppen omhoog maar de handgreep tot de aanslag en u een klik hoor.

1. Draai de knoppen volledig vast.

De hendel monteren (LB 548i, LB 553iV)

1. Verwijder de moer en de ring van deplaat op de bovenste hendel.
2. Zet de bovenste hendel op zijnplaats op de onderste hendel.

OPGELET: Zorg ervoor dat de draden nicht bekneld raken of beschadigd raken.

1. Bevestig de ring en de afstelhendel voor de hendel.

1. Draai de hendel maar de zijkant voor een goede werkstand wonneer u het product in de buurt van een muur bedient.

Grasopvangbak monteren (LC 551iV)

1. Breng het frame van de grasopvangbak aan in de graszak met het stevige gedeelte van de zak aan de onderijde. Zorg dat de hendel van het frame aan de bovenkant van de graszak blijft.

1. Bevestig het onderste gedeelte van het frame van de grasopvangbak in de groef aan de onderzijde van de grasopvangbak.

2. Bevestig de graszak met de klemmen aan het frame van de grasopvangbak.

1. Til de achechterklep op.
2. Bevestig de grasopvangbak aan de bovenrand van het chassis.
3. Plaats het onderste deel van de grasopvangbak in het grasuitwerpkanaal.

De mulchplug monteren (accessoire LC 551iV)

1. Til de achechterklep op en verwijder de grasopvangbak.
2. Steek de mulchplug in het afvoerkanaal.

1. Vervang het mes door het in de mulchkit meegeleverde mulchmes. Zie Mes verwangen op pagina 539.

Werking

Inleiding

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app biedt uitgebreide functies voor uw Husqvarna-product:

• Uitgebreide productinformationie.
• Informatie over, en hulp bij, onderdelen en onderhoud van uw product.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.
2. Register in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app om verbinding te make met het product en dit te registeren.

Husqvarna Fleet Services

Husqvarna Fleet Services™ is een cloudoplossing waarmee de commerciele fleetmanager een overzicht heeft van alle machines. Hiervoor要去 de Husqvarna Fleet Services™ -sensor op het product zijn geinstalleerd. Het product is voorbereid voor de installation van een Husqvarna Fleet Services™ -sensor. Voor meer informatie over Husqvarna Fleet Services™ raadpleegt u www.husqvarna.com.

De sensor (accessoire) voorbereiden

1. Gebruik de sensorsleutel om het deksel van de sensor te openen.

1. Verwijder de sensor.
2. Bevestig de accu op de sensor. De led van de sensor gaat branden.

1. Download de Husqvarna Fleet Services ^TM -app.
2. Meld u aan bij de Husqvarna Fleet Services ^TM -app.
3. Koppel het product. Zie De app en het product koppelen op pagina 531

De app en het product koppelen

1. Meld u aan bij de Husqvarna Fleet Services ^TM -app.
2. Selecteer uw product in de app.
3. Scan de codechyter de sensor met uw mobiele apparaat om de sensor in de app te installeren.

Let op: U hoeft de app en het product slechts eenmaal te koppelen.

De sensor monteren

1. Zorg ervoor dat de sensor goed is verbonden met de Husqvarna Fleet ServicesTM -app. Zie De app en het product koppelen op pagina 531.
2. Boor 2 gaten door de markeringen in de sleuf van de behuizing.

Let op: Zorg ervoor dat de gatendezelfde afmeting hebben als de klinknagels die bij de sensor zich geleverd.

1. Gebruik een tang om de buitenste gaten in de sensorsleuf te verwijderen.

1. Boor 2 gaten door de markeringen in de sensorsleuf.

1. Lijn de sensorsleuf uit met de sleuf in de behuizing.

1. Bevestig de sensorsleuf met de klinknagels.
2. Breng de sensor aan in de sensorsleuf. Lijn de witte markering op de sensor uit met de markering op de sensorsleuf.

1. Sluit het deksel van de sensor en vergrendel het met de sensorsleutel. Zorg ervoor dat de bovenkant van de "H" van Husqvarna Niet richting de veiligheidssleutel wijst.

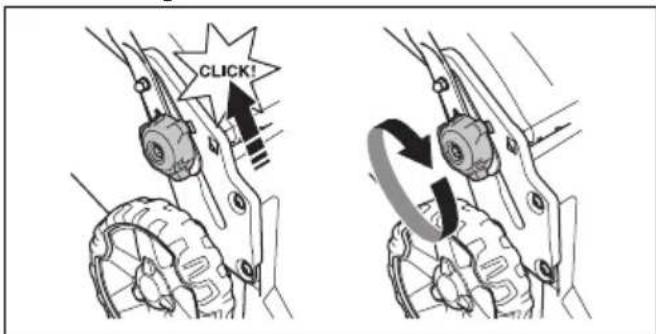

Het product in de werkstand zetten (LC 551iV)

1. Til de handgreep omhoog.

1. Beweeg de knappen omhoog maar de handgreep tot de aanslag en u een klik hoort.

1. Draai de knoppen volledig vast.

Maaihoogte afstellen (LB 548i, LC 551iV)

De maaihoogte is op 6 niveaus verstelhaar.

1. Duw de maaihoogteregeling in de richting van het viel en cervolgensaar achteren om de snijhoogte te vergroten.

2. Duw de maaihoogteregeling in de richting van het wiei en verwolgensaar voren om de snijhoogte te verlagen.

OPGELET: Stel de maaihoogte Niet te laag in. Als het oppervlak van het gazon nicht waterpas is, können de messen de grond raken.

Maaihoogte afstellen (LB 553iV)

De maaihooge is op 5 niveaus verstelhaar.

1. Breng de maaihoogtehendel waar achefteren om de maaihoogte te vergroten.
2. Breng de maaihoogtehendel maar voren om de maaihoogte te verkleinen.

OPGELET: Stel de maaihoogte nicht te laag in. Als het oppervlak van het gazon nicht waterpas is, können de messen de grond raken.

Accu

WAARSCHUWING: Voordat u het product gezruikt, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Zorg er ook voor dat u de bedieningshandleiding bij de accu en de accelader hebt gelezen en begrepen.

Accustatus

Het display geeft de resterende accucapaciteit aan en geeft aan of er problemen zich met de accu. De accucapaciteit worden gedurende 5 seconden nadat het product is uitgeschakeld, weergegeven na het indrukken

van de accu-indicatorknop. Het waarschuwingssymbol op de accu.gaat branden als er een fouit is opgetreden. Zie Accu op pagina 540.

LED-lampjes Accustatus
Alle leds branden Volledig	opgeladen (75-100%)
Led 1, led 2, led 3 bran-den	De accu is 50%-75% op-geladen
Led 1, led 2 branden De accu is 25%-50% op-geladen
Led 1 brandt De accu is 0%	-25% opge-laden.
LED 1 knippert De accu is leeg. Laad de accu op.

De accu opladen

Laad de accu voor het eerste gebruik op. De accu is slechts 30% opgeladen wanner deze aan de klant worden geleverd.

Let op: De acculader moet worden aangesloten op de spanning en frequentie die overeenkomen met de specificaties op het productplaatje.

De accu worden nicht opgeladen als de accutemperatuur hoger is dan 50^ . De acculader verlaagt de temperatuur van de accu voordat deze begint te laden.

1. Sluit een uiteinde van de voedingskabel voor de acculader aan op de aansluiting van de acculader.
2. Sluit het andere uiteinde van de voedingskabel van de acculader aan op een geaarde wandcontactdoos. De LED op de acculaderlichteenmaal groen op.

1. Plaats de accu in de acculader. Het groene lampje op de lader gaat branden wanner de accu correct is aangesloten op de acculader.

1. Wanner alle LED's op de accu branden, is de accu volledig opgeladen. Laad de accu max. 24研究成果
2. Om de acculader uit de wandcontactdoos los te koppelen, dient u aan de stekker, Niet aan de kabel te trekken.
3. Haal de accuuit de acculader.

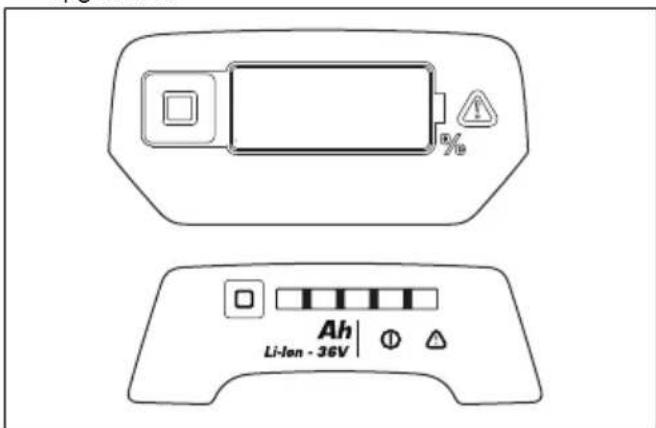

Acculaadstatus

Een Li-ionaccu van Husqvarna kan worden opgeladen en gebruikt bij alle laadniveauaus. De accu worden nicht beschadigd. Een volledig opgeladen accu zal geen lading verliezen, zichs nicht wonneer de accu in de lader blijft staan.

Let op: Laad de accu op als u deleze voor de eerste keer gebruikt. Een neue accu is slechts 30% opgeladen.

1. Zorg ervoor dat de accu droog is.

2. Bevestig de multi-accu op de adapter.

1. Plaats de adapter in de acculader.
2. Zorg ervoor dat de groene oplaadled op de acculader.gaat branden.Dit betekent dat de adapter en de multi-accu correct+zijn aangesloten.

1. Wanner alle leds op de accu branden en de adapter 100% aangeeft, is de accu volledig opgeladen.

De adapter toont de laadstatus in stappen van 1% . Kleine afwijkingen zijn möglichk aan het begin van het laden.

1. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek Niet aan de kabel.
2. Verwijder de adapter uit de accelader.
3. Verwijder de multi-accuuit de adapter.

Let op: Raadpleeg de handleidingen van de multi-accu en de acculader voor meer informatie.

Product starten

1. Open het accudeksel.
2. Plaats een opgeladen accu in accusleuf 1 onder het accudeksel. Plaats een tweede opgeladen accu in accusleuf 2 voor een langere bedrijftstijd.
3. Koppel de veiligheidssleutel los van de houder van de veiligheidssleutel.
4. Duw de veiligheidssteutel in de veiligheidsvergrendeling.

1. Blijf anschter het product.
2. Druk op de AAN/UIT-knop op het bedieningspaneel. Het display.gaat aan.
3. Maak de startvergrendeling los.

1. Druk de hendel van de motorrem in de richting van de handgreep.

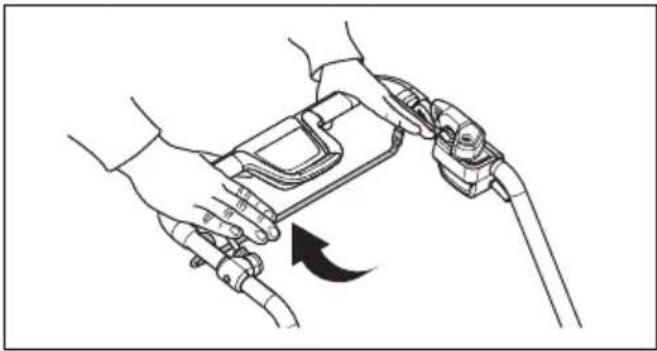

De aandrijving op de wielen gebruiken (LC 551iV)

• Trek de aandrijfhendel in de richting van de handgreep om de aandrijving te starten.

• Druk op + en - op het bedieningspaneel om de rijnsnelheid in 4 stappen in te stellen.

• Laat de aandrijfhendel los om de aandrijving uit te schakelen, bijvoorbeeld wonneer u bij een obstakte komt.

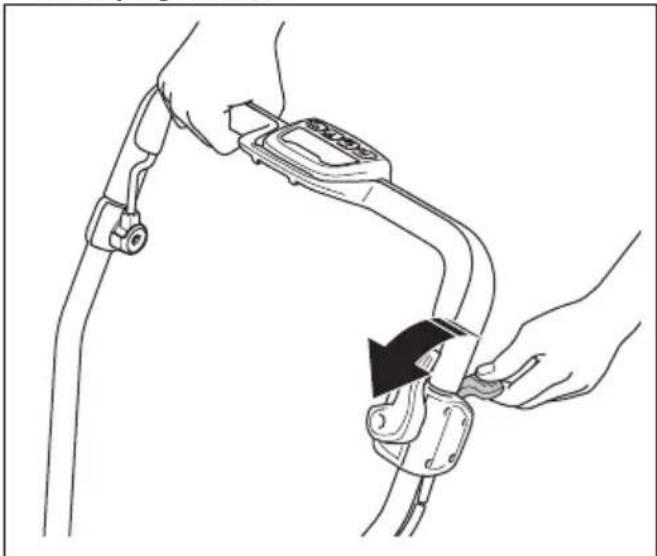

De aandrijving op de wielen gebruiken (LB 553iV)

1. Start het product,zie Product starten op pagina 535
   2.Trek de besturingshendel aandrijving omhoog om de aanrijving te starten.

1. Druk op knoppen + en -op het bedieningsspaneel om de rijnselheid in te stellen.

1. Duw de besturingshendel aandrijving omlaag om de aandrijving uit te schakelen, bijvoorbeeld wanner er u bij een obstakel komt.

Het product verplaaten wanneer de snijuitrusting is uitgeschakeld (LB 553iV)

• Activeer de startvergendeling.
• Trek de besturingshendel aandrijving omhoog.
• Houd de besturingshendel aandrijving vast en verplaats het product.
• Laat de besturingshendel aandrijving los en deactiveer de startvergendeling om het gebruik voort te zetten.

De functie SavE gebruiken

Het product heeft een accubesparingsfunctie (SavE) die voor een langere bedrijfstijd zorgt.

1. Druk op de knop SavE (A) om de functie te starten. Het symbol SavE (B) op het display gaat branden.

2. Druk nogmaals op de knop SavE om de functie uit te schakelen. Het symbol SavE (B) op het display gaat uit.

Let op: De functie SavE stopt automatisch als de bodemgesteldheid een hoger vermogen vereist. De functie SavE start automatisch opniew als de bodemgesteldheid dit toelaat.

PowerBoost-functie

Als het product lang of vochtig gras maait, verhoogt de motor automatisch het toerental. Om de accu te sparen, schakelt de motor automatisch terug maar de standardmodus wanneer de PowerBoost-functie nicht nodig is.

Afslaan van de motor

Tijdens het bedrijf kannen het blad en de motor tijdelijk stoppen vanwege obstakels zoals blokkering door征求意见der de kap van het maaidek. Als dit gebeurt en u de remhendel van de motor ingedrukt houdt, za het product proberen om automatisch opnieuw op te starten. Als het product Niet binnen 5-10 seconden opnieuw wordt opgestart, kan het nodig+zijn om onder de kap van het maaidek te reinigen. Zie Product reinigen op pagina 540.

WAARSCHUWING: Als de motor stocht, probeert het product gedurende 5-10 seconden automatisch opnieuw op te starten. Wacht minimaal 15 seconden voordat u de kap van het maaidek controeert.

WAARSCHUWING: Voordat de kap van het maaidek worden gecontroleerd moet de remhendel van de motor worden losgelaten, moet de veiligheidssteutel maar 0 worden gezet, moet de accu worden verwijderd en moet minimaal 5 seconden worden gewacht. Er is risico op letsel als

het obstakel worden verwijderd en het product onbedoeld worden gestart.

Product stoppen

Het product stopt automatisch als het 3 minuten nicht worden bediend.

1. Laat de remhendel van de motor los om de motor te stoppen.

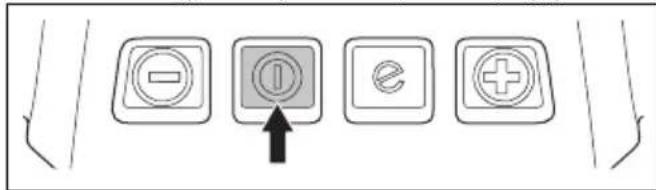

1. Druk op de AAN/UIT-knop op het bedieningspaneel. Alle ledlampjes en symbolen op het display gaan UIT.

1. Verwijder de verilgheidssleuteluit de veiligheidsvergrendeling en plaats de sleutel in de houder voor de verilgheidssleutel.

Een goed resultaat verkrijgen

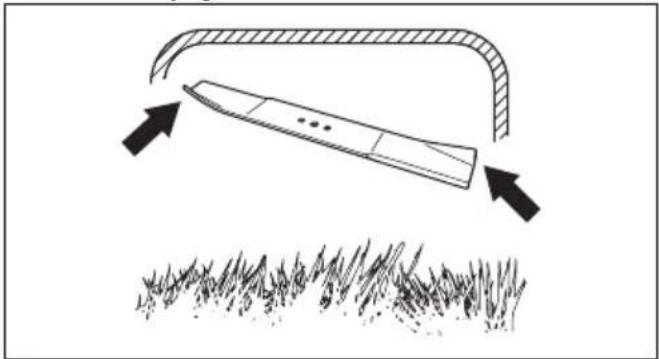

• Gebruik algijd een scherp mes. Een bot mes geeft een onregelmatig resultaat en het snijvlak van het gras worden geel. Een scherp mes verbruikt ook minder energia dan een bot mes.
  Maai nooit meer dan 1/3e van de lenghte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controleer het resultaat en verlaag de snijhoogte tot een geschiktiveau. Als het gras=echt lang is, rijd dan langzaam en maai zo nodig 2 keer.
  Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.
• Houd de kap van het maaidek schoon. Door ophoping van gras en vuil aan de binnenkant van de kap van het maaidek kutnen de maairesultaten verminderen. Zie Product reinigen op pagina 540.

Grasmaaien zonder grasopvangbak of mulchplug (LC 551iV)

1. Til de achterklep op en verwijder de grasopvangbak.
2. Verwijder aangekoppelde mulchpluggen en mulchmessen.
3. Sluit de achechterklep voordat u het product gebruikt.
   Wanner u het product gebruikt, worden het gemaaide gras onder de achechterklep uitgeworpen.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparations en onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan maar de dichtstbijdijnde servicewerkplaats.

Zie www.husqvarna.com voor meer gedetailleerde informatatie.

Onderhoudsschema

De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product Niet dagelijks worden gebruikt.

Voor onderhoud dat is gemarkeerd met *, zie Veiligheidsinstructies voor bediening op pagina 523

Elk gebruik

Maandelijks

Elk sei-zoen

Voer een algemene inspectieuit. X

Reinig de transmissiekappen. Zorg ervoor dat er geen gras op de motor ligt. X

Controleer de startupvergrendeling. X

Controleer of de veiligheidsvoorzieningen op het product in orde zich. * X

Controleer de grasopvangbak regelmatig op slijtage of veroudering. X

Controleer de snijuitrusting. X

Controleer de kap van het maaidek. * X

Controleer de remhendel van de motor. X

Zorg dat de AAN/UIT-knop waar behoren werkt en in orde is. X

Controleer de accu op beschadigingen. X

Controleer het laadiveau van de accu X

Controller of de ontgrendelknoppen op de accu waar behoren werken en de accu in het product worden vergrendeld.

X

Reinig de luchtinlaten. Zorg ervoor dat er geen gras of vuil op de luchtinlaten ligt. X

Controleer de acculader op beschadiging en zorg dat deze waar behoren werkt. X

Reinig de ruimte onder de beschemkap (LC 551iV, LB 553iV). X

Controleer de verbindingen:tussen de accu en het product. Controleer ook de verbinding tussen de accu en de acculader.

X

Algemene inspectie uitvoeren

• Controller of de moeren en schroeven op het product goed+zijn vastgedraaid.
• Zorg dat de kabels van het product zich in een positie vinden waarin ze Niet beschadigd können raken.

Mes verrangen

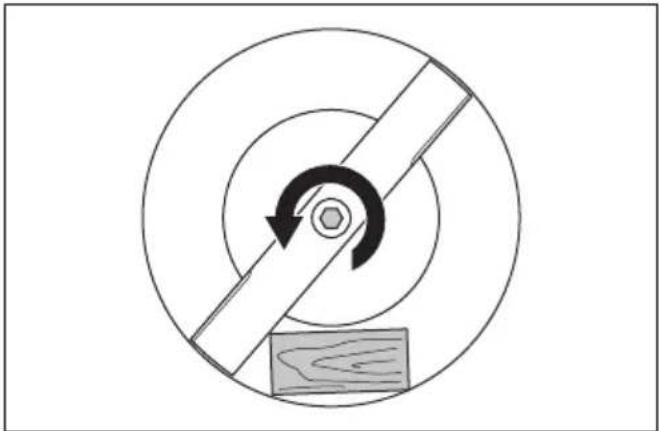

1. Zet het mes vast met een houten blok.

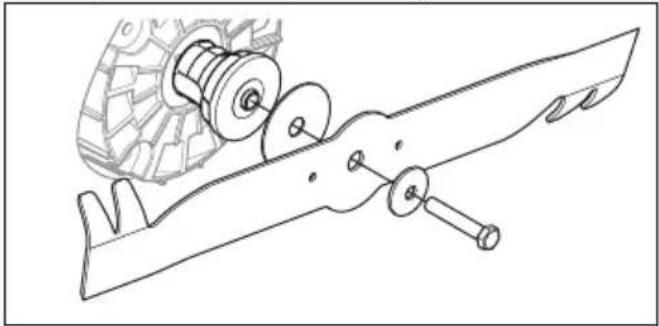

1. Verwijder de mesbout, de veerringen en het mes.

1. Controller de messteun en de mesbout op beschadigingen.

a) Als u het mes of de messteun verrangt, verwang dan ook de mesbout, de veerring en de wrijvingsring.

1. Controller de motoras om te controleren of deze nicht is verbogen.
2. Wanner er u het neue mes bevestigt, zorg er dan voor dat de gebogen uiteinden maar de kap van het maaidek zich gericht.

1. Monteer de wrijvingsring en het mes gegen demessteun.

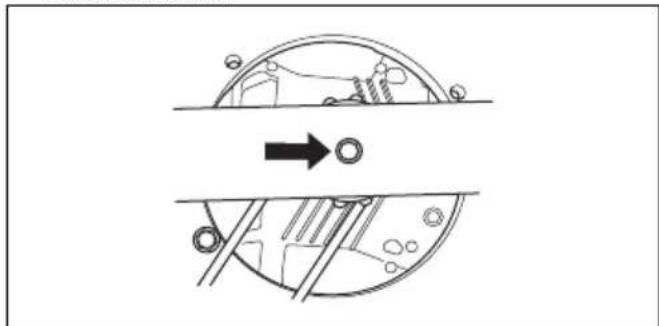

1. Controller of het mes is uitgelijnd met het midden van de motoras.

1. Zet het mes vast met een houten blok.

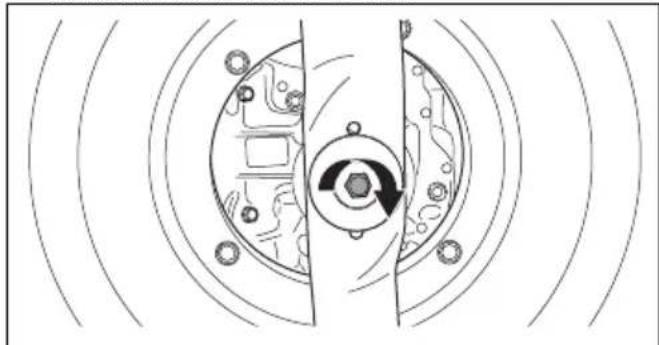

1. Bevestig de veerring en draai de bout vast met een aanhaalmoment van 65-75 Nm.

1. Draai het mes met de hand rond en controllerer of het vrij draait.

WAARSCHUWING: Draag

beschemende handschoenen. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Start het product om het mes te testen. Als het mes Niet goed is bevestigd, zich er trillingen in het product of is het maairesultaat Niet goed.

Product reinigen

• Reinig de kunststof onderdelen met een schone en droge doeck.
• Gebruik geen water om het product te reinigen. Water kan de accu of de motor binnendringen en kortsluiting of schade aan het product veroorzaken.
• Gebruik een borstel om bladeren, gras en vuil te verwijderen.
• Verwijder de beschermkap en gebruik een borstel om het gras te verwijderen van de binnenkant van de beschermkap.

Accu en acculader reinigen

WAARSCHUWING: Reinig de accu of acculader nooit met water.

WAARSCHUWING: Gebruik nooit chemische middelen om de accu te reinigen.

Zorg ervoor dat de accu en de acculader schoon en droog zich voordat u de accu in de acculader plaatst.
- Reinig de occupolen met perslucht of gebruik een zachte en droge doeck.

• Reinig de oppervlakken van de accu en de acculader met een zachte en droge doek.

Snijuitrusting controleren

WAARSCHUWING: Voorkom onbedoeld starten door de veiligheidssteutel omhoog te trekken, de accu te verwijderen en ten minste 5 seconde te wachten.

WAARSCHUWING: Draag beschermende handschoenen wonneur u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controller de snijuitrusting op beschadiging of scheuren. Vervang beschadigde snijuitrusting alttjd.
2. Kijk waar het mes om te zien of dit is beschadigd of bot is.

Let op: Het mes要去 na het slijpen worden gebalanceerd. Laat het slijpen, verrangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, verrang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of要去 worden verrangen.

Probleemoplossing

Accu

LED op de accu Oorzaak	Oplossing
De groene led knippert. De accuspanning is laag. Laad de accu	op. Zie De accu opladen op pagina 534.	De accu opladen op pagina
De foult-led knippert. De accu is zwak. Laad de accu op. Zie	Accu op pagina 540.
	De temperatuur in de werkomgeving is te hoog of te laag.	Gebruik de accu bij temperaturen tussen -10 °C en 40 °C.
	Overspanning. Controller of de netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje op het product.
De foult-led brandt. Het celverschil is te groot (1 V). Neem contact op met een erkende servicewerk-plaats.

Acculader

LED op de acculader Oorzaak Oplossing
De fouit-led knippert. De temperatuur in de werkomge-ving is te hoog of te laag.	Gebruik de acculader bij temperaturen:tussen 5 °C en 40 °C.
De fouit-led brandt. Neem contact op met een erkende serviceworkplaats.

Bedieningspanele

Foutcode (aantalmeer knipperen)	Mogelijk fouten Mogelijk procedure
1 De transmissiemotor	is te warm. Laat het product afkoelen. Zorg envoort dat er geen gras op de transmissie zit. Reinig de transmissiekap indien nodig.
5 Het motortoerental daaalt te veel en de motorstopt.	Reinig het maaiadek en vergroot de maai-hoogte. Zie Maaihoogte afstellen (LB 548i, LC 551iV) op pagina 533. Indien de fouit zich blijft voordoen, neemt u contact op met uwerkende serviceworkplaats.
8 De accu is zwak. Laad de accu op. Zie	De accu opladen op pagina 534.
9 Accufout of geen signaal van de accu. Plaats de accu correct in het	product en con-troleer de accuconnector. Zie Accu op pagi-na 533 als de foult-led op de accu knippert.
10 De motorregeling is te warm. Stop de motor en wacht tot hij is afgekoeld.
Andere fouten Als er andere fouten optreden, verwijdert u de veiligheidssleutel en de accu en neemt ucontact op met een erkende serviceworkplaats.

Vervoer, opslag en verwerking

Inleiding

WAARSCHUWING: Voorkom onbedoeld startenijdens transport door de veiligheidssleutel omhoog te trekken, de accu te verwijderen en ten minste 5 seconde te wachten.

Het product in de transportstand zetten (LC 551iV)

1. Draai de onderste knoppen los.

2. Beweeg de knoppenaar het onderste uiteinde van de sleuven aan de linker- enrechtzerijde van het product.

3. Klap de hendel maar voren.

4. Verwijder de grasopvangbak.

Transport

• De wettelijkke vereisten voor gevaarlijke stoffen zijn van toepassing voor de Li-ion-accu's die in het product zitten.
  Voor commercieel transport moet aan speciale vereisten voor de verpakking en labels worden voldaan.
  Zorg dat u de regels voor gevaarlijke materialen in acht neemt bij het Voorbereiden van het product voor transport. Er kuren lokale voorschriften van toepassing+zijn.
• Verwijder voor transport alsijd de accu.
• Plaats tape op de accuconnectors en zorg ervoor dat de accu Niet kan bewegen tijdens transport.
• Zet het product vast tijdens transport.

Opslag

• Verwijder voor opslag algijd de accu.

• Om oncevallen te voorkomen, dient u ervoor te zorgen dat de accu tijdens opslag Niet op het product is aangesloten.

• Bewaar de acculader in een afgesloten en droge ruimte.

• Bewaar de accu en de acculader op een droge, vocht- en vorstvrije plaats.
  Koppel de accu tijdens opslag los van de accu.
• Bewaar de accu Niet opplaatsen waar statische elektricitiean aanwezig is. Bewaar de accu Niet in een metalen doos.
• Bewaar de accu bij een temperatuur:tussen 5^ en 25^ en nooit in direct zonlicht.
• Bewaar de acculader bij een temperatuur:tussen 5 ^ C en 45^ en nooit in direct zonlicht.
  Zorg ervoor dat de accu tussen de 30% en 50% is opgeladen alvorens langdurige opslag.
• Bewaar het product, de accu en de acculader in een afgesloten ruimte, buiten bereik van kinderen en onbevoegden.
• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langereijd opslaat.

Afvoeren

Symbolen op het product of op de verpakking van het product geen aan dat dit product Niet beschouwd kan worden als huishoudelijk afval. Het要去 worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur.

Als u ervoor zorgt dat dit product goed worden verwerkt, helpt u möglichn negatieve gevolgen voor het milieu en mensen door verkeerd afvalbeheer van dit product gegen te gaan. Neem vooreer informatie over het recyclen van dit product contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht.

Technische gegevens
Technische gegevens
	LB 548i LB 553iV LC 551iV
Maaimotor
Motortype BLDC (borstelloos)	36 V	BLDC (borstelloos)36 V	BLDC (borstelloos)36 V
	LB 548i LB 553iV LC	551iV
Motortoerental - SavE, tpm* 2600 2600 2600
Motortoerental - nominaal, tpm* 3000 3000 300	00
Motortoerental - hoge belasting, tpm* 3300 330	00 3300
Uitgangsvermogen motor - max. kW 1,8 1,8 1	8
Uitgangsvermogen motor - nominaal, kW 1,5	1,5 1,5
Aandrijfmotor
Uitgangsvermogen motor - nominaal, kW N.v.t. 0,4 0,4
Loopsnelheid, km/h N.v.t. 3,0-5,0 3,0-5,0
Afstelniveauaus voor snelheid N.v.t. 4 4
Gewicht
Gewicht zonder accu, kg 31 38 39,5
Accu
Type accu	Accuserie Husqvarna	Accuserie Husqvarna	Accuserie Husqvarna
Gebruiksduur accu
Gebruiksduur accu, min., (onbelast gebruik) met SavE geactiveerd, met=eén Husqvarna 9,4Ah-accu. (Bli300).	35 35 30
Gebruiksduur accu, min., (onbelast gebruik) met standardmodus geactiveerd, met=eén Husqvarna 9,4Ah-accu (Bli300).	30 30 25
Geluidsemissies 49
Geluidsvermogenniveau, gemeten dB(A)	93 97 97
Geluidsvermogensniveau, gegardeerd LWA dB (A)	93 98 97
Geluidsniveauaus 50
Geluidsdrukniveau bij hetoor van de gebrui-ker, dB (A)	80 84 84
Trillingsniveau 51
Hendel, m/s2	0,3 1,3 0,3
Snijuitrusting
Maaihoogte, mm	30-60	28-65	26-74
Maaibreedte, cm	48 53 51

• Omwentelingen per minuut

	LB 548i LB 553iV LC 5	51iV
Standaardmes Mulchmes	597466510	Mulchmes 529441810	Verzamelmes 597466310
Mes, accessoire N.v.t. N.v.t. Mulchmes			597466410
Capaciteit grasopvangbak, I N.v.t. N.v.t. 65

Goedgekeurde accu's Type Accucapaciteit, Ah Spanning, V Gewicht, Ib/kg
BLi20 Lithium-ion 4,0 36 2,6/1,2
BLi200 Lithium-ion 5,2 36 2,8/1,3
BLi300 Lithium-ion 9,4 36 4,1/1,9
BLi550X Lithium-ion 15,6 36 12,4/5,6
BLi950X Lithium-ion 31,1 36 15,4/7,0

Goedgekeurde laders voor de gespecificierde accu's, BLi	Ingangsspan- ning, V	Frequentie, Hz	Vermogen, W
QC80	100–240	50–60	80
QC80F	12	0	80
QC330	100–240	50–60	330
QC500	100–240	50–60	500

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna,

Zweden, tel: [phone], verklaren onder unsere

alleenverantwoordelijkheid dat het product:

Beschrijving Gazonmaier
Merk Husqvarna
Type / model LB 548i, LC 551iV, LB 553iV
Identificatie Serienummers vanaf 2022 en verder

volledig voldoet aan de volgende EU-richtlijnen en

-regelgeving:

Verordening Beschrijving
2006/42/EG "beteffende machines"
2014/30/EU "beteffende elektron magnetische compatibiliteit"
2000/14/EG "beteffende de geluidsemissies in het milieu"
2011/65/EU	"inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektrische apparatuur"

en dat de volgende normen en/of technische

specificaties zijn toegepast: EN 60335-1:2012/AC:2014/

A11:2014/A13:2017, EN 60335-2-77:2010, EN

62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN

55014-2:2015, EN IEC 63000:2018

Aangemelde instantie: 0404, RISE SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03 Umeå

van de Raad, beoordelingsprocedure voor conformiteit: Bijlage VI.

Voor informatatie over geluidsemissies, zie Technische gegevens op pagina 542.

Huskvarna, 2022-10-14

Verantwoordelijk voor technische documentatie

INNHOLD

Innledning 546

Feilsøking. 570

Sikkerhet. 551

Originele instructies
