BEDIENUNGSANLEITUNG LB 548i HUSQVARNA

DE Bedienungsanweisung 131-163

EL O8nyiecs xpns 164-198

ADVARSEL: Inden der foretages

Transport, Lagerung und Entsorgung. 159

Technische Angaben. 161

Konformitätserklarung 163

Einleitung

Gerätebeschreibung

Das Gerät ist ein handgeführter Rasenmäher. Die Modelle LB 548i und LB 553iV verfügbar über BioClip, um das Gras zu Dünger zu schreiben.

Das Modell LC 551iV sammelt das Gras in einem Grasfänger. Entfern den Grasfänger, um an den

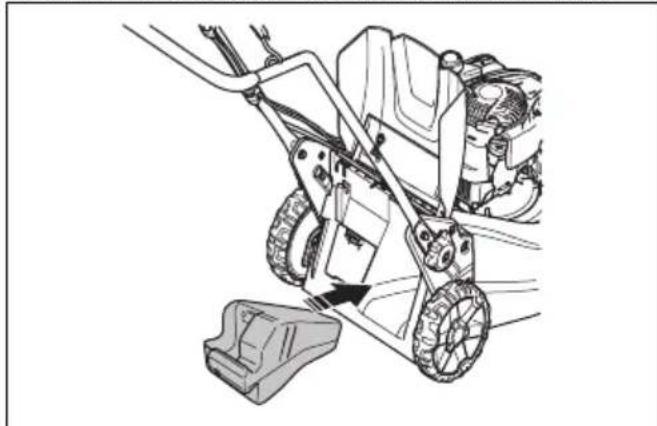

Heckauswurf des Grases zu gelangen. Befestigen Sie ein Mulch-Kit (Zubehör), um das Gras in Dünger zu schneiden.

Verwendungszweck

Verwenden Sie das Gerät zum Schneiden von Gras.
Verwenden Sie das Gerät nicht für andere Aufgaben.

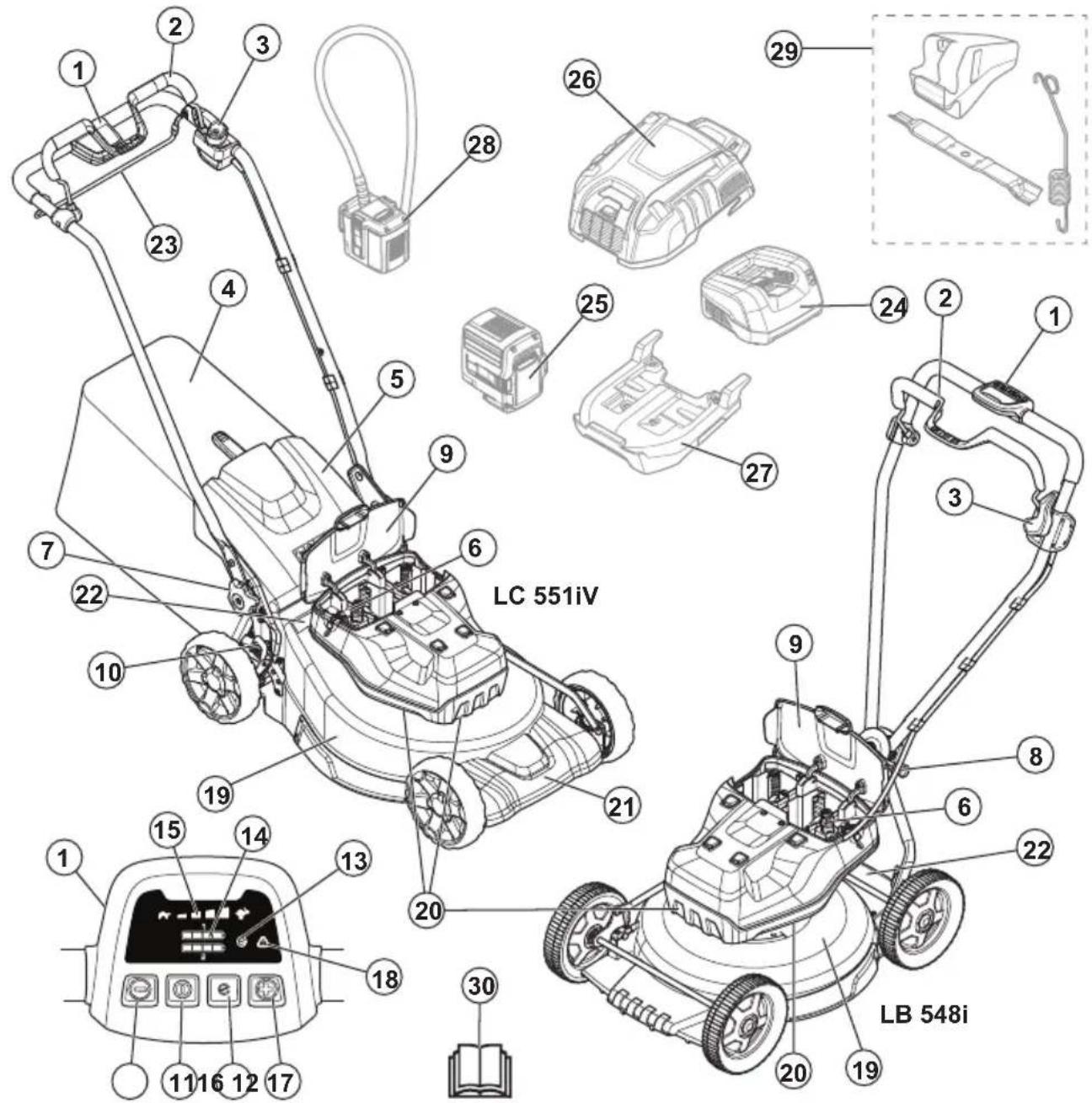

1. Bedienfeld
2. Motorbremsgriff
3. Startspere
4. Grasfanger (LC 551iV)
5. Hintere Abdeckung (LC 551iV)
6. Sicherheitsschluss
7. Griffinkopf (LC 551iV)

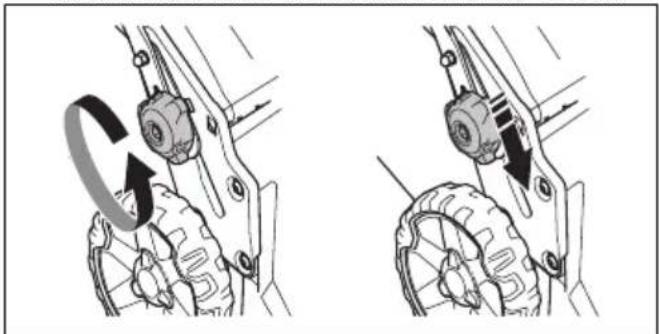

8. Griffeinstellungshebel (LB 548i)
9. Akkugehause
10. Schnittthohenregelung (LC 551iV)
11. ON/OFF-Taste

12. SavE-Taste (Energiespartaste)

13. SavE-Anzeige

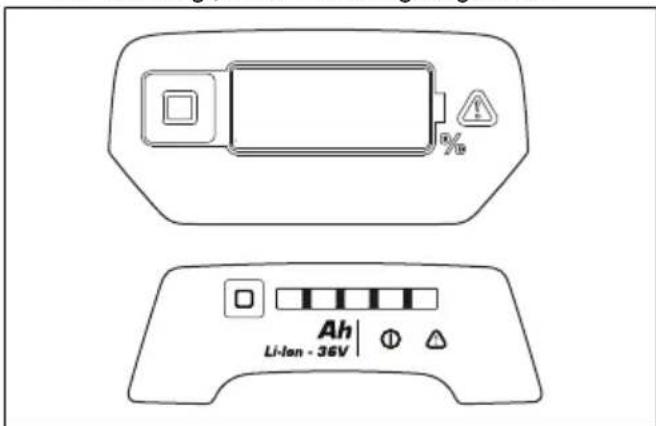

14. Akkuanzeige
15. Drehzahlanzeige
16. Taste Drehzahl verringem
17. Taste Drehzahl erhöhen
18. Störungs-LED
19. Schneidwerkabdeckung
20. Lufteinlasse
21. Schutzabdeckung (LC 551iV)
22. Typenschild
23. Antriebsgriff (LC 551iV)

24. Ladegerät (Zubehor)

25. Akku (Zubehor)

26. Multi-Akku (Zubehör)

27. Adapterplatte (Zubehör)

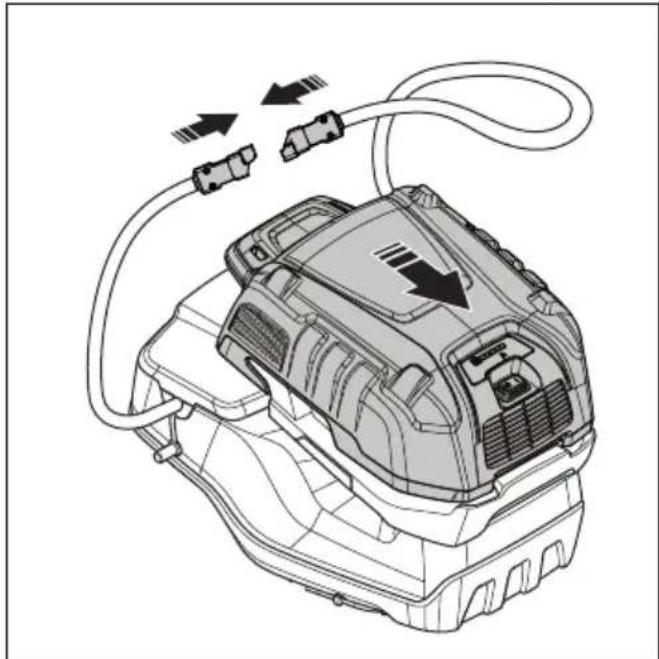

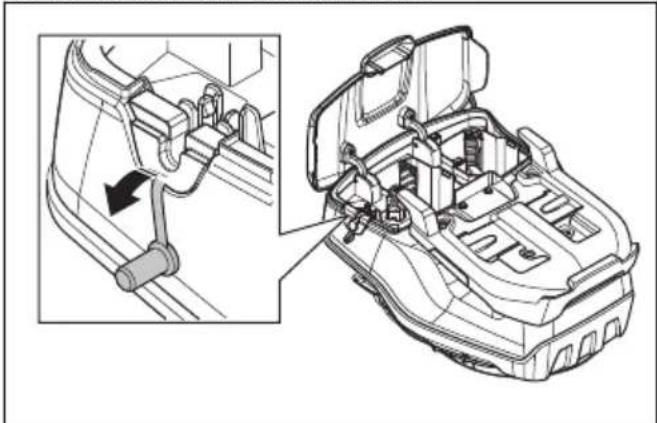

28. Multi-Akku-Adapter (Zubehor)

29. Mulch-Kit (LC 551iV)
30. Bedienungsanleitung

Geräteübersicht (LB 553iV)

1. Bedientafel
2. Motorbremsgriff
3. Startspere
4. Sicherheitsschluss
5. Griffeinstellungshebel
6. Akkugehause
7. Schnittthöhenregelung
8. ON/OFF-Taste
9. SavE-Taste (Energiespartaste)
10. SavE-Anzeige
11. Akkuanzeige

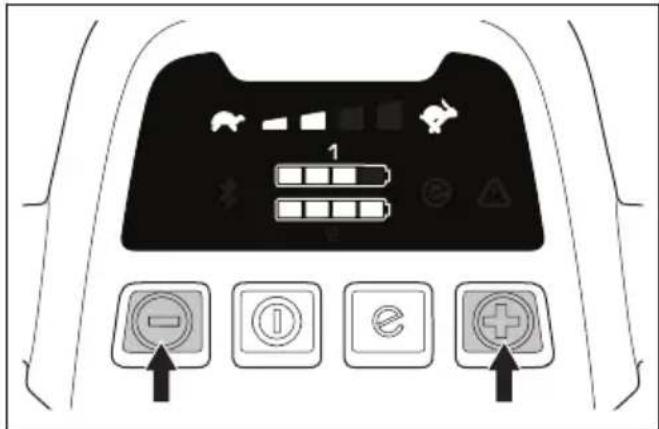

12. Geschwindigkeitsanzeige
13. Taste Drehzahl verringern
14. Taste Drehzahl erhöhen
15. Störungs-LED
16. Schneidwerkabdeckung
17. Luftelnässe

18. Schutzabdeckung

19. Typenschild

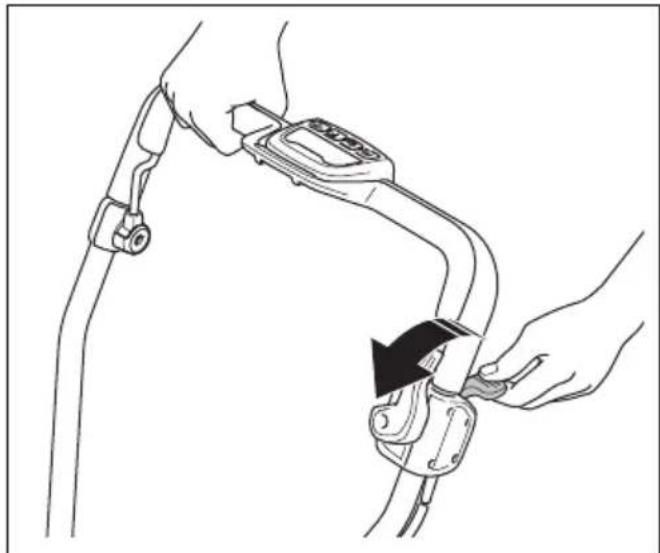

20. Antriebssteuerhebel
21. Akkuladegerät (Zubehor)
22. Akku (Zubehor)
23. Multi-Akku (Zubehör)
24. Adapterplatte (Zubehör)
25. Multi-Akku-Adapter (Zubehor)
26. Bedienungsanleitung

Symbole auf dem Gerät

WARNING: Dieses Gerät kann gefährlich sein und schwere oder tödliche Verletzungen

des Bedieners oder anderer Personen verursachen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß.

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen.

Andere Personen oder Tiere müssen sich in sicheren Abstand vom Arbeitsbereich befinden.

Achten Sie auf hochgeschleuderte und abprallende Objekte.

Warning: Halten Sie Hände und Fuß von der rotierenden Klinge fern.

Warning: Halten Sie Hände und Fuß von rotierenden Teilen fern.

Ziehen Sie vor
Reparatur- und
Wartungsarbeiten den
Sicherheitsschluss ab.

Umweltkennzeichen.Das Gerät und die Verpackung des Geräts dürfen nicht über den Hausmull entsorgt werden. Recycleln Sie es an einer offiziellen Recyclingstation für elektrische und elektronische Geräte.

Dieses Gerät stimmt mit den geltenden EG-Richtlinien überein.

Dieses Gerät entspricht den geltenden UK-Richtlinien.

Dieses Gerät stimmt mit den geltenden Richtlinien der eurasischen Zollunion überein.

Dieses Gerät stimmt mit den geltenden UkrSEPRO-Richtlinien überein.

Dieses Gerät stimmt mit den geltenden RCM-Richtlinien überein. Dies gilt nur für AU/NZ.

Etikett mit
Gerauschemissionen gemäß EU- und UK-Richtlinien und
Verordnungen sowie der australischen „Protection of the Environment
Operations (Noise Control)
Regulation 2017" (Umweltschutz-/ Lärmschutzbestimmung) von New South Wales. Der garantierte Schallleistungspegel des Geräts ist unter Technische Angaben auf Seite 161 und auf dem Etikett angegeben.

IPX4 Spritzwassergeschützt.

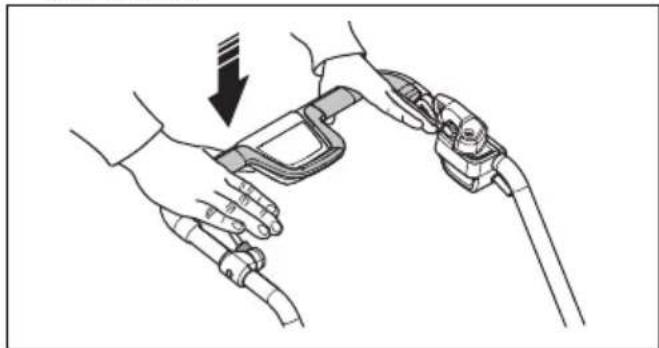

Startvorgang: Drucken Sie den ON/OFF-Schalter, losen Sie die Wegfahrsperre, drucken Sie den Motorbremsgriff nach unten.

Lassen Sie den Motorbremsgriff bis zum Stopp los.

Langsam

Schnell

Scanbarer Code

Hinweis: Sonstige Symbole/Aufkleber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Markten gelten.

Etikett auf dem Gerät

GEFAHR: Halten Sie mit Händen und Fußen sicheren Abstand.

Produkthaftung

Im Sinne der Produktthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

das Gerät nicht ordnungsgemäß repariert wird.
das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.
- ein Zubehörteil mit dem Gerät verwendet wird, das

nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Sicherheit

Sicherheitsdefinitionen

Warnungen,
Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonderss wichtige Teile der Bedienungsanleitung hinzuweisen.

oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

WARNING: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesen Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

Allgemeine Sicherheitshinweise

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Dieses Gerät ist gefährlich, wenn es falsch bedient wird oder Sie unvorsichtig sind. Wenn die Sicherheitshinweise nicht befolgt werden, kann dies zu Verletzungen oder zum Tod führen.
• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesen Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien

Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionswise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollen den Personen mit einem medizinischen Implantat vor der Nutzung desses Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie sich nicht sichere sind, wie das Gerät in einer bestimmten Situation zu bedieren ist, unterbrechen Sie die Arbeit und wenden sich an ihren Husqvarna-Handler, bevor Sie fortfahren.
• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
• Halten Sie das Gerätsauber. Stellen Sie safer, dass Symbole und Aufkleberdeutlich lesbar sind.
• Verhindern Sie, dass Kinder oder Personen, die mit den Anweisungen nicht vertraut sind, das Gerät benutzen. Unter Umständen gelten

gesetzlich vorgeschriebene Altersbeschränkungen für den Bediener

• Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit theses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.
• Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies wirkt sich negativ auf ihre Sehkraft, ihre Aufmerksamkeit sowie Ihr Koordinations- und Urteilsvermögen aus.
• Verwenden Sie das Gerät nicht, wenn es defekt ist.
• Verändern oder verwenden Sie diesen Gerät nicht, wenn die Möglichkeit besteht, dass andere es verändert haben.

Sicherheit im Arbeitsbereich

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Entfernen Sie Gegenstände wie Åste, Zweige und Steine

aus dem Arbeitsbereich, bevor Sie das Produkt verwenden.

• Gegenstände, die auf die Schneiedausrüstung treffen, können herausgeschleudert werden und Personen und Gegenständen Schaden zufügen. Halten Sie andere Personen und Tiere in einem sicheren Abstand zum Produkt.
• Benutzen Sie das Gerät niemals bei schlechtem Wetter wie Nebel, Regen, starkem Wind, intensiver Kälte und bei der Gefahr eines Blitzeinschlags. Die Verwendung des Geräts bei schlechtem Wetter oder an feuchten oder nassen Stellen ist anstrengend. Schlechtes Wetter kann gefährliche Zustände wie rutschige Oberflächen verursachen.
• Achten Sie auf Personen, Gegenstände und Situationen, die einen sicheren Betrieb des Geräts verhindern können.
• Achten Sie auf Hindernisse wie Wurzeln, Steine, Zweige, Löcher und Gräben. Langes Gras kann Hindernisse verdecken.
• Das Mähen von Gras an Steigungen kann gefährlich sein. Mähen Sie nicht an

übermäßig steilen Hängen.
Verwenden Sie das Gerät nicht in einem Gelände mit einer Neigung von mehr als 15^

• Bei Richtungswechseln auf abschüssigem Gelda de ist außerste Vorsicht geboten. Betreiben Sie das Gerat quer zum Hang. Bewegen Sie sich nicht nach oben und nach untern.
• Seien Sie vorsichtig, wenn Sie um versteckte Ecken oder Objekte herum fahren, die ihre frei Sicht verhindern.

Arbeitssicherheit

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie these Gerät nur zum Mähen von Rasenflächen. Es ist nicht erlaubt, das Gerät für andere Aufgaben zu verwenden.
• Tragen Sie eine persönliche Schutzausrüstung. Siehe Personenliche Schutzausrüstung auf Seite 140.

• Stellen Sie sicher, dass Sie wissen, wie der Motor in einem Notfall schnell gestopt werden kann.

• Verwenden Sie das Gerät nicht im Regen oder in feuchter Umgebung. Das Risiko eines elektrischen Schlags wird erhöht, wenn Wasser in das Gerät eindringt.

• Starten Sie das Gerät nicht, bevor die Klinge und alle Abdeckungen korrekt befestigt sind. Eine falsch befestigte Klinge kann sich losen und Verletzungen verursachen.
• Stellen Sie sich, dass die Klinge nicht auf Gegenstände wie Steine und Wurzeln trifft. Dies kann die Klinge beschädigen und die Motorwelle verbiegen. Eine verbogene Achse führt zu starken Vibrationen und birgt ein hohes Risiko, dass die Klinge sich lösst.

• Wenn die Klinge auf ein Objektiv trifft oder Vibrationen auftreten, müssen Sie das Gerät sofort abstellen. Stoppen Sie den Motor,ziehen Sie den Sicherheitsschlüssel nach oben und entfernen Sie den Akku. Untersuchen Sie das Gerät auf Beschädigungen. Reparieren Sie Schäden oder halten Sie eine autorisierte Servicewerkstatt die Reparatur durchführren.

• Befestigen Sie den Motorbremsbügel niemals fest am Griff, wenn der Motor lauft.

• Stellen Sie das Gerät auf eine stabile, flache Oberfläche und starten Sie es. Stellen Sie sicher, dass die Klinge nicht den Boden oder ein anderes Objekt berührt.
• Bleiben Sie immer hinter dem Gerät, wenn Sie es betreiben.
• Lassen Sie alle Räder auf dem Boden bleiben, und halten Sie den Griff mit beiden Händen, wenn Sie das Gerät betreiben. Halten Sie Höhe und Fuß von den rotierenden Klingen fern.
• Kippen Sie das Gerät nicht, wenn der Motor lauft.
• Seien Sie vorsichtig, wenn Sie das Gerät nach haltenziehen.
• Heben Sie das Gerät nicht hoch, wenn der Motor lauft. Wenn Sie das Gerät anheiten,müssen, stoppen Sie zuerst den Motor,ziehen Sie den Sicherheits Schlüssel nach offen und behmen Sie den Akku Heraus.
  Gehen Sie nicht ruckwärts,
  wenn Sie das Gerät betreiben.
• Stellen Sie den Motor ab, wenn Sie sich über Bereiche ohne Gras bewegen, zum

Beispiel Wege aus Kies, Stein und Asphalt.

• Rennen Sie nicht mit dem Gerät, wenn der Motor lauft. Gehen Sie immer, wenn Sie das Gerät benutzen.
• Stellen Sie den Motor ab, bevor Sie die Schnitthöhe verändern. Verändern Sie die Einstellungen niemals, wenn der Motor lauft.
• Lassen Sie das Gerät niemals aus den Augen, wenn der Motor lauft. Stellen Sie den Motor ab und stellen Sie safer, dass sich die Schneidausrüstung nicht dreht.

Sicherheitshinweise für den Betrieb
Persönliche Schutzausrücktung

WARNING: Lesen Sie die folgenden Warnhinweise,bevor Sie das Gerät benutzen.

Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von ihrem Handler bei der Auswahl der wichtigen Ausrüstung unterstützen.

• Tragen Sie rutschfeste Sicherheitsstiefel oder -schuhe. Verwenden Sie keine offenen Schuhe, und gehen Sie nicht barfuß.
• Tragen Sie schwere, lange Hosen.
• Tragen Sie bei Bedarf Schutzhandschuhe, beispiselsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

Sicherheitsvorrichtungen am Gerät

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.
• Sicherheitsvorrichtungen dürfen nicht entfernt oder verändert werden.
• Führten Sie regelmäßige eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an ihre Husqvarna-Servicewerkstatt.

So überprüfen Sie den Schneidschutz

Der Schneidschutz verringgert Vibrationen im Gerät und das Verletzungsrisiko durch die Klinge.

• Untersuchen Sie die Schneidewerkabdeckung, um sicherzustellen, dass es keine Beschädigungen wie zum Beispiel Risse gibt.

Sicherheitsschluss

Der Sicherheits Schlüssel befindet sich unter der Akkuabdeckung. Mit dem Sicherheits Schlüssel wird der Akku angeschlossen, der den Motor mit Strom versorgt.

So kontrollieren Sie den Sicherheitsschlüssel

Mit dem Sicherheitsschlüssel wird der Akku angeschlossen, der den Motor mit Strom versorgt.

• So starten und stoppen Sie den Motor. Wenn der Sicherheits Schlüssel ordnungsgemäß Funktioniert, kann der Motor nur starten, wenn sich der Sicherheits Schlüssel in der Sicherheitsperre befindet.

Motorbremsbügel

Der Motorbremsbügel stoppt den Motor. Wenn der Motorbremsbügel losgelassen wird, stoppt der Motor.

Um eine Prüfung der Motorbremse durchzuführen, starten Sie den Motor und lassen dann den Motorbremsbügel los. Wenn der Motor nicht innerhalb von 3 Sekunden stoppt, lassen Sie die Motorbremse von einer autorisierten Husqvarna Servicewerkstatt einstellen.

So überprüfen Sie die Startspere

Führer Sie eine Prüfung der Startspere durch, um sicherzustellen, dass diese den Betrieb des Motors verhindert.

1. Drücken Sie den Motorbremsbügel in die Richtung des Lenkers. Die Startsperre stoppt die Bewegung.

2. Drücken Sie die Startverzögerung Heraus.

1. Losen Sie die Startsperre und stellen Sie sicher, dass sie sich zurück in die Ausgangsstellung bewegt.

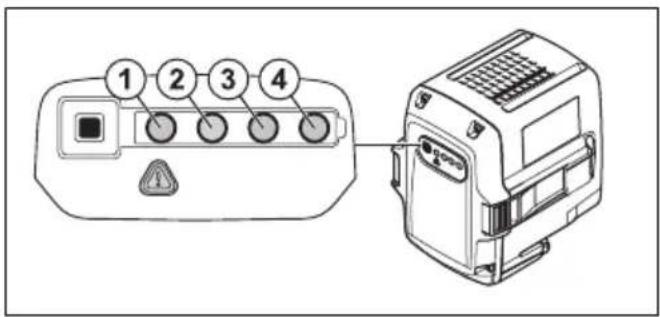

Sicherer Umgang mit Akkus

WARNING: Lesen

Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie die wiederaufladbaren Akkus von Husqvarna nur als Stromversorgung für zugehörige Husqvarna Produkte. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.
• Verwenden Sie keine nicht aufladbaren Akkus.
• Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Akkuklemmen nicht mit

Schlüsseln, Münzen, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkuskommen.

• Legen Sie keine Gegenstände in die Luftschlitze des Akkus.
• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann explodieren und Verbrennungen und/oder chemische Verbrennungen verursachen.
• Halten Sie den Akku von Regen und Feuchtigkeit fern.
• Halten Sie den Akku von Mikrowellen und hohem Druck fern.
  Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.
• Wenn aus dem Akku Flüssigkeit austritt, vermeiden Sie Haut- oder Augenkontakt mit dieser. Sollten Sie dennoch mit der Flüssigkeit in Berührung gekommen sein, reinigen Sie den Bereich mit ausreichend Wasser unduchen Sie medizinische Hilfe auf.
• Der Akkuarf nur bei Temperaturen zwischen -

10 und 40^ verwendet werden.

• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sieden Akku und das Ladegerät auf Seite 158.
• Verwenden Sie keine fehlerhaften oder beschädigten Akkus.
  Lagern Sie Akkus getrennt von Metallgegenständen wie Nageln, Münzen und Schmuck.

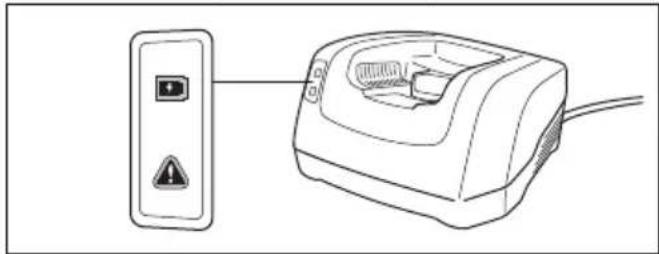

Sicherer Umgang mit dem Ladegerät

WARNING: Lesen Sie die folgenden Warnhinweise,bevor Sie das Gerät benutzen.

• Verwenden Sie die QC Ladegeräte nur zum Laden von Husqvarna Akkus.

• Stromschlag- oder Kurzschlussgefahr. Legen Sie keine Gegenstände in die Luftschlitze des Ladegerats. Das Ladegerät nicht zerlegen. Verbinden Sie die Anschlüsse des Ladegerats nicht mit Metallgegenständen. Verwenden Sie eine geprüfte Netzsteckdose.

• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionswise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschreiben, sollen den Personen mit einem medizinischen Implantat vor der Nutzung theses Gerätes ihren Arzt und den Hersteller des Implantats konsultieren.

• Prufen Sie regelmäßig, dass das Netzkabel des Akkuladegerats nicht beschädigt ist und dass keine Risse vorhanden sind.

• Heben Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen,ziehen Sie am Netzstecker.Ziehen Sie nicht am Netzkabel.
• Achten Sie daraufuf, dass Netzkabel und Verlängerungskabel nicht mit Wasser, Öl oder scharfen Kanten in Berührung kommt. Achten Sie daraufuf, dass die Kabel nicht in Türen, Zäunen o. ä. eingeklemmt werden. Es besteht sonst die Gefahr, dass

das Ladegerät unter Strom gestellt wird.

• Reinigen Sie das Ladegerät nicht mit Wasser.
• Das Akkuladegerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschrankten physischen, sensorischen oder psychischen Fähigkeiten bzw. Personen ohne jegliche Erfahrung oder Kenntisse verwendet werden, wenn sie beaufsichtigt werden oder ihren die sichere Verwendung des Ladegerats ausfuhrlich erklärwt wurde und sie sich der Gefahren bewusst sind. Kinder dürfen nicht mit dem Ladegerät speilen. Die Reinigung und Wartung durch den Anwender darf nicht von Kindern ohne Aufsicht durchgeführt werden.
• Setzen Sie keine nicht wiederauffladbaren Akkus in das Ladegerät ein.
• Das Ladegerät darf nicht in der Höhe von entflammbaren Materialien oder Materialien, die Korrosion verursachen konnen, verwendet werden. Das Ladegerät darf nicht abgedeckt werden. Bei Rauchentwicklung oder Feuer muss der Stecker des

Ladegerats sofort aus der Steckdose gezogen werden.

• Verwenden Sie keine fehlerhaften oder beschädigten Ladegeräte.
• Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mitgreater Luftzirkulation und ohne direkte Sonneneinstrahlung. Auf keinen Fall Akkus in feuchter Umgebung laden.

Sicherheitshinweise für die Wartung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Entfernen Sie den Sicherheitsschluss, bevor Sie Wartungsarbeiten am Gerät durchführren.
• Führten Sie die Wartungsarbeiten zur Erhöhung der Lebensdauer des Geräts und Verringerung der Unfallgefahr ordnungsgemäß aus. Lassen Sie professionelle Reparaturarbeiten von einer zugelassenen Servicewerkstatt durchführten. Weitere Informationen

erhalten Sie von ihrer Servicewerkstatt.

Führn Sie die Wartung nur gemäß dieser Betriebsanleitung durch.
Tragen Sie beim Umgang mit der Schneidausrüstung schwere Arbeitshandschuhe. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.
- Halten Sie die Schnittkanten sauber und scharf für die Beste und sicherste Leistung.
- Ihr Servicewerkstatt sollte das Gerät regelmäßig überprüfen und notwendige Einstellungen und Reparaturen vornehmen.

• Ersetzen Sie beschädigte, abgenutzte oder defekte Teile.
• Befolgen Sie die Anweisungen für das Auswechseln von Zubehörteilen. Verwenden Sie nur Zubehör vom Gerätehersteller.
• Wenn es nicht in Betrieb ist, bewahren Sie Gerät, Akku und Ladegerät getrennt an einem trockenen und abgeschlossenen Ort auf. Achten Sie daraufuf, dass Kinder und unbefugte Personen keinen Zugriff auf das Gerät, den Akku oder das Ladegerät haben.

Montage

Einleitung

WARNING: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

So installmenten und entfern den Sie den Multi-Akku (Zubehör)

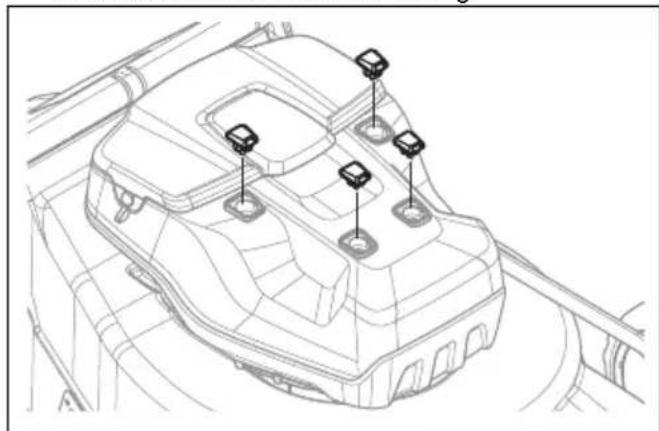

1. Entfernen Sie die 4 Gummiabdeckungen und 4 Schrauben von der Motorabdeckung.

1. Legen Sie die Adapterplatte auf die Motorabdeckung.
2. Befestigen Sie die Adapterplatte mit den 4 mitgelieferten Schrauben bei einem Drehmoment von 5-6 Nm.

1. Offnen Sie die Akkuabdeckung.

2. Entfernen Sie den Akku aus Fach 1.

1. Entfernen Sie den Dichtungsstopp.

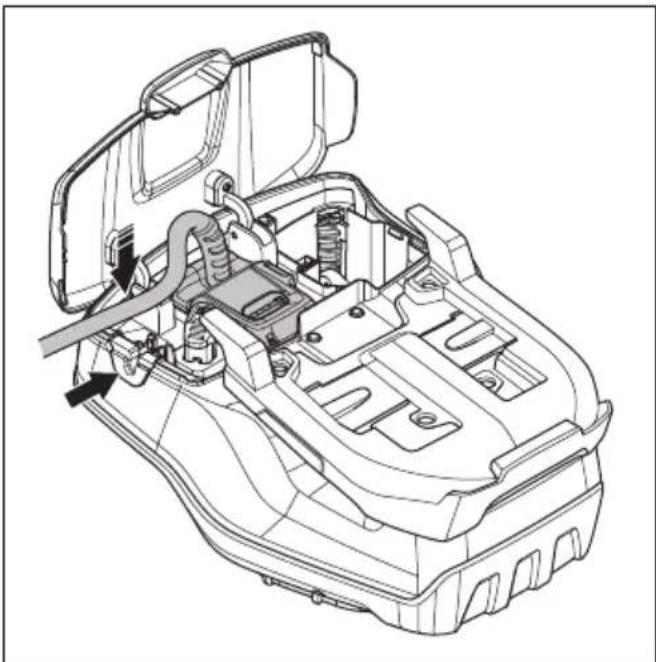

1. Drücken Sie den Akkuadapter in das Akkufach, bis ein Klicken zu horen ist.

1. Führer Sie das Kabel des Akkuadapters durch das Loch des Dichtungsstopps. Befestigen Sie das Kabel am Clip.

1. Montieren Sie den Multi-Akku auf dem Akkuadapter
2. Schlieben Sie den Multi-Akku am Akkuadapter an.

1. Befestigen Sie das Kabel des Akkuadapters mit den 3 Stoffriemen am Griff.

12. Nehmen Sie den Multi-Akku in umgekehrter Reihenfolge Heraus.

WARNING: Befestigen Sie das Kabel am Griff, damit es straff sitszt. Das Kabel kann sich vom Griff losen und Verletzungen verursachen.

So stellen Sie den Handgriff ein (LC 551iV)

1. Lösen Sie die unteren Knöpfe.
2. Schieben Sie die Knöpfe zum unteren Ende der Nuten an der linken und rechten Seite des Geräts.

3. Stellen Sie die Höhe des Griffs in einer der 2- verfügbaren Positionen ein.

1. Bewegen Sie die Knöpfen nach oben in Richtung Griff, bis sie den Anschlag erreichen und ein Klicken zu horen ist.

5. Ziehen Sie die Knöpfe vollständig fest.

So montieren Sie den Griff (LB 548i, LB 553iV)

1. Entfernen Sie die Griffmutter und die Scheibe von der Platte am oberen Griff.
2. Bringen Sie den oberen Griff an der Oberseite des unteren Griffs in Position.

ACHTUNG: Stellen Sie sicher, dass die Kabel nicht eingeklemmt oder beschadigt werden.

3. Befestigen Sie die Scheibe und den Griffjustierhebel.

1. Drehen Sie den Griff für eine gute Betriebsposition zur Seite, wenn Sie das Gerät in der Höhe einer Wand betreiben.

So montieren Sie den Grasfänger (LC 551iV)

1. Befestigen Sie den Rahmen des Grasfängers am Fangbeutel, sodass der starre Teil des Beutels nach unten weist. Halten Sie den Griff des Rahmens am oberen Ende des Fangbeutels fest.

1. Setzen Sie den unteren Teil des Rahmens des Grasfängers in die Nut an der Unterseite des Grasfängers.

2. Befestigen Sie den Fangbeutel mit den Klemmen am Rahmen des Grasfängers.

1. Hebien Sie die bereits Abdeckung an.
2. Befestigen Sie den Grasfänger an der Oberkante des Chassis.
3. Setzen Sie den unteren Teil des Grasfängers in den Grasaustrittskanal.

Montage des Mulcheinsatzes (LC 551iV Zubehor)

1. Hebien Sie dieindhere Abdeckung an, und entfernen Sie den Grasfänger.
2. Setzen Sie den Mulcheinsatz in den Austrittskanal.

1. Ersetzen Sie das Messer mit der Mulchklinge, die mit dem Mulchsatz gefelwert wird. Siehe So tauschen Sie das Messer aus auf Seite 157.

Betrieb

Einleitung

WARNING: Vor dem Betrieb des Gerätes mussen Sie die Sicherheitsinformationen lessen und verstehen.

Husqvarna Connect

Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect App bietet erweiterte Funktionen für Ihr Gerät:

Erweiterte Produktinformationen
- Informationen über Produkte teile und -wartung sowie entsprechende Hilfe dazu.

So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr Mobiletelefon.
2. Anmeldung bei der Husqvarna Connect App.
3. Befolgen Sie die Anweisungen in der Husqvarna Connect App, um sich zu verbinden und das Gerät zu registrieren.

Husqvarna Fleet Services

Husqvarna Fleet Services™ ist eine Cloud-Lösung, durch die der Flottenmanager bei kommerzieller Anwendung eine Übersicht über alle Geräte erhalten. Es muss Husqvarna Fleet Services™ auf dem Gerät installiert sein. Das Gerät ist für die Installation eines Husqvarna Fleet Services™ Sensors vorbereitet. Weitere Informationen über Husqvarna Fleet Services™ finden Sie unter www.husqvarna.com.

Vorbereitung des Sensors (Zubehör)

1. Verwenden Sie den Sensorschlüssel, um den Deckel des Sensors zu öffnen.

1. Entfernen Sie den Sensor.
2. Verbinden Sie den Akku mit dem Sensor. Die LED-Leuchte des Sensors leuchtet auf.

1. Laden Sie die Husqvarna Fleet Services ™ -App herunter.
2. Melden Sie sich bei der Husqvarna Fleet Services -App an.
3. Führn Sie einen Kopplungsvorgang durch. Siehe So führn Sie einen Kopplungsvorgang zwischen der App und dem Gerät durch auf Seite 149

So führen Sie einen Kopplungsvorgang zwischen der App und dem Gerät durch

1. Melden Sie sich bei der Husqvarna Fleet Services -App an.
2. Wahlen Sie Ihr Gerät in der App aus.
3. Scannen Sie den Code hinter dem Sensor mit Ihr Hem Mobilgerät, um den Sensor in der App zu installieren.

Hinweis: Ein Kopplungsvorgang zwischen der App und dem Gerat ist nur einmal erforderlich.

So installieren Sie den Sensor

1. Stellen Sie sicher, dass der Sensor mit der Husqvarna Fleet ServicesTM -App verbunden ist. Siehe So führen Sie einen Kopplungsvorgang zwischen der App und dem Gerät durch auf Seite 149.

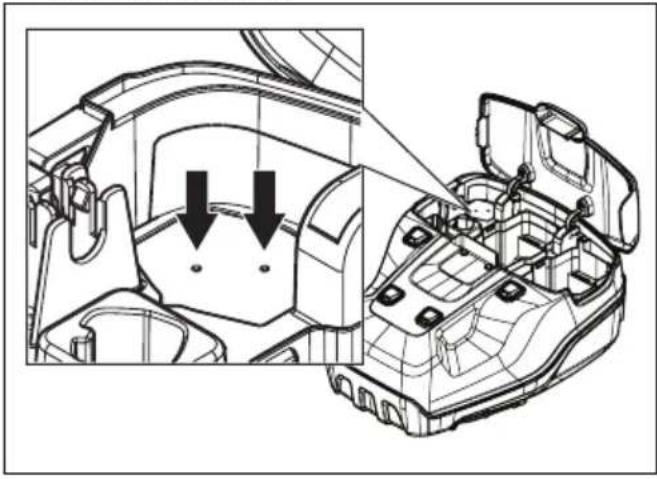

2. Bohren Sie 2 LÖcher an den Markierungen in der Gehäuseaussparung.

Hinweis: Stellen Sie sicher, dass die Löscher die gleiche Höhe wie die mitgelieferten Nieten des Sensors besitzen.

1. Verwenden Sie eine Zange, um die außeren Bohrungen am Sensorgehause zu entfern.

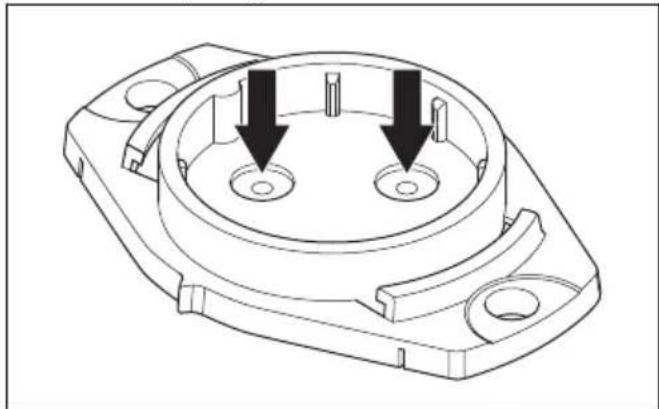

1. Bohren Sie 2 LÖcher an den Markierungen in der Sensoraussparung.

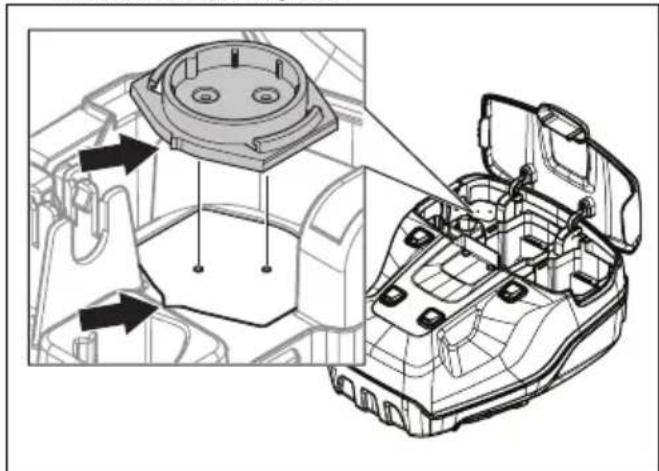

1. Richten Sie die Sensoraussparung mit der Gehäuseaussparung aus.

1. Befestigen Sie die Sensoraussparung mit den Nieten.
2. Montieren Sie den Sensor in der Sensoraussparung. Richten Sie die weiß Markierung auf dem Sensor mit der Markierung auf der Sensoraussparung aus.

1. Schließen Sie den Deckel des Sensors und sperren Sieihn mit dem Sensorschlüssel ab. Stellen Sie安心, dass der obere Teil des Husqvarna-“H” vom Sicherheitschlüssel weg zeigt.

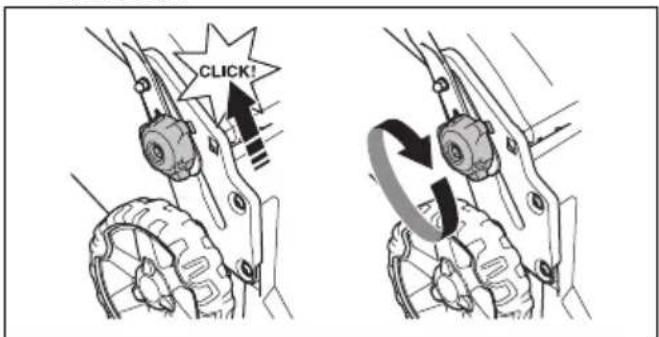

So bringen Sie das Gerät in die Betriebsposition (LC 551iV)

1. Klappen Sie den Griff nach oben.

1. Bewegen Sie die Knöpfen nach oben in Richtung Griff, bis sie den Anschlag erreichen und ein Klicken zu horen ist.

1. Ziehen Sie die Knöpfe vollständig an.

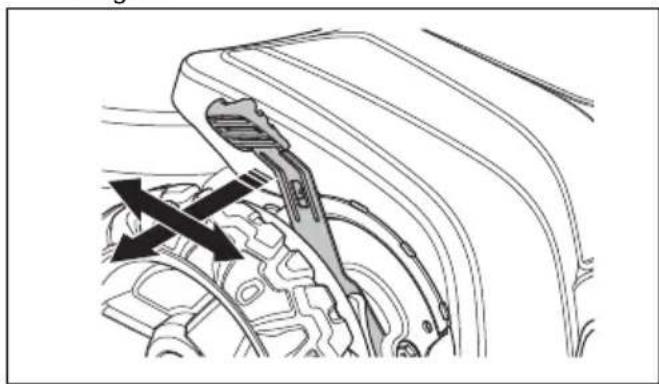

So stellen Sie die Schnitthöhe ein (LB 548i, LC 551iV)

Die Schnitthöhe lasst sich in 6 Stufen einstellen.

1. Drücken Sie den Schnitthöhenhebel in Richtung des Rades und dann nach hinten, um die Schnitthöhe zu vermögen.
2. Drücken Sie den Schnittthöhenhebel in Richtung des Rades und dann nach vorn, um die Schnitthöhe zu verringgen.

ACHTUNG: Stellen Sie die Schnitthöhe nicht zu niedrig ein. Die Klingen können auf den Boden treffen, wenn die Oberfläche des Rasens nicht eben ist.

So stellen Sie die Schnitthöhe ein (LB 553iV)

Die Schnitthöhe lasst sich in 5 Stufen einstellen.

1. Bewegen Sie den Schnittthohenhebel nach hinten, um die Schnitthöhe zu erhöhen.
2. Bewegen Sie den Schnittthohenhebel nach vorne, um die Schnitthöhe zu verringern.

ACHTUNG: Stellen Sie die Schnittthöhe nicht zu niedrig ein. Die Klingen konnen auf den Boden treffen, wenn die Oberfläche des Rasens nicht eben ist.

Akku

WARNING: Vor dem Betrieb des Akkus mussen Sie die Sicherheitsinformationen lessen und

verstehen. Sie müssen außerdem Bedienungsanleitung für den Akku und das Ladegerät lessen und verstehen.

Akkuladezustand

Auf der Anzeige werden der verbleibende Ladezustand und eventuelle Störungen des Akkus angezeigt. Die Akkukapazität wird nach dem Ausschalten des Gerats bzw. nach Drücken der Akkuanzeigetaste für 5 Sekunden angezeigt. Das Warnsymbol auf dem Akku ist an, wenn eine Störung vorliegt. Siehe Akku auf Seite 158

LED-Leuchten Akkuladezustand
Alle LEDs leuchten Volle Ladung (75-100%)
LED 1, LED 2 und LED 3 leuchten	Der Akku ist zu 50-75% geladen
LED 1 und LED 2 leuchten	Der Akku ist zu 25-50% geladen
LED 1 leuchtet Der Akku ist zu 0-25% geladen.
LED 1 blinkt Der Akku ist leer. Laden Sie den Akku.

So laden Sie den Akku

Laden Sie den Akku vor dem ersten Gebrauch. Der Akku ist bei der Auslieferung an den Kunden nur zu 30 % geladen.

Hinweis: Das Ladegerät muss mit der auf dem Typenschild angegebenen Spannung und Frequenz angeschlossen werden.

Der Akku wird nicht aufgeladen, wenn die Akkuttemperatur über 50^ beträgt. Das Ladegerät verringert die Temperatur des Akkus, bevor es zu laden beginnnt.

1. Schließen Sie ein Ende des Netzkabels für das Ladegerät an die Anschlussbuchse des Ladegerats an.

2. Schlieben Sie das andere Ende des Netzkabels für das Ladegerät an eine geerdete Steckdose an. Die LED am Ladegerät blinkt einmal grün.

1. Die Batterie in das Ladegerät einlagen. Die grüne Leuchte auf dem Ladegerät leuchtet auf, wenn der Akku richtig mit dem Ladegerät verbunden ist.

1. Wenn alle LEDs am Akku leuchten, ist der Akku vollständig aufgeladen. Laden Sie den Akku für maximal 24 Stunden.
2. Um das Ladegerät von der Steckdose zu trennen,ziehen Sie am Netzstecker und nicht am Netzkabel.
3. Den Akku aus dem Ladegerät entnahmen.

Akku-Ladestateus

Ein Husqvarna Li-Ionen-Akku kann in jedem Ladezustand aufgeladen oder genutzt werden. Der Akku wird hierdurch nicht beschädigt. Ein vollgeladener Akku besteht seine Ladung auch dann, wenn der Akku im Ladegerät belassen wird.

LED-Anzeige	Ladezustand
LED 1 blinkt 0 %-25 %
LED 1 leuchtet, LED 2 blinkt	25 %-50 %
LED 1 und LED 2 leuch- ten, LED 3 blinkt	50 %-75 %
LED 1, LED 2 und LED 3 leuchten, LED 4 blinkt	75%-100 %
LED 1, LED 2, LED 3 und LED 4 leuchten	Vollständig aufgeladen

Aufladen des Multi-Akkus

Hinweis: Laden Sie den Akku, wenn Sieihn zum ersten Mal verwenden. Ein neuer Akku ist nur zu 30% geladen.

1. Stellen Sie sicher, dass der Akku trocken ist.
2. Verbinden Sie den Multi-Akku mit dem Adapter.

1. Legen Sie den Adapter in das Ladegerät ein.
2. Stellen Sie sicher, dass die grüne Lade-LED auf dem Ladegerät aufleuchtet. Dies bedeutet, dass der Adapter und der Multi-Akku korrekt verbunden sind.

1. Wenn alle LEDs am Akku leuchten und der Adapter 100% anziegt, ist er vollständig aufgeladen.

Der Adapter zeigt den Ladezustand in 1 - % Schritten an. Zu Beginn des Ladevorgangs kann es zukleinen Abweichungenkommen.

1. Um das Ladegerät von der Steckdose zu trennen,ziehen Sie den Netzstecker. Ziehen Sie nicht am Kabel.

2. Nehmen Sie den Adapter aus dem Ladegerät.

3. Nehmen Sie den Multi-Akku aus dem Adapter.

Hinweis: Weitere Informationen entnahmen Sieitte den Bedienungsanleitungen fur den Multi-Akku und das Ladegerat.

So starten Sie das Gerät

1. Offnen Sie die Akkuabdeckung.
2. Legen Sie einen geladenen Akku in das Akkufach. Nummer 1 unter der Akkuabdeckung. Für eine langere Betriebsdauer legen Sie einen zweiten aufgeladenen Akku in das Akkufach 2.
3. Trennen Sie den Sicherheits Schlüssel von dessen Halter.
4. Drücken Sie den Sicherheitsschlüssel in die Sicherheitssperre.

1. Halten Sie sich immer hinter dem Gerät auf.

2. Drücken Sie den ON/OFF-Schalter auf der Bedientafel. Das Display schaltet sich ein.

3. Losen Sie die Wegfahrspere.

1. Drücken Sie den Motorbremsbügel in die Richtung des Lenkers.

So treiben Sie die Räder an (LC 551iV)

• Ziehen Sie den Antriebsbügel zum Lenker, um den Antrieb zu starten.

• Drücken Sie + und - auf dem Bedienfeld, um die Drehzahl des Antriebs in 4 Schritten einzustellen.

• Lassen Sie den Antriebsgriff los, um den Antrieb auszuschalten, z. B., wenn Sie sich in die Höhe eines Hindernisses bewegen.

So treiben Sie die Räder an (LB 553iV)

1. Starten Sie das Gerät, siehe So starten Sie das Gerät auf Seite 153.
2. Ziehen Sie den Antriebssteuerhebel nach oben, um den Antrieb zu starten.

1. Drücken Sie die + und -Taste auf dem Bedienfeld, um die Antriebsdrehzahl einzustellen.

1. Drücken Sie den Antriebssteuerhebel nach unten, um den Antrieb auszuschalten, z. B. wenn Sie sich in die Nähe eines Hindernisses befinden.

So bewegen Sie das Gerät mit deaktivierter Schneidausrüstung (LB 553iV)

• Aktivieren Sie die Startspierre.
  Ziehen Sie den Antriebssteuerhebel nach oben.
• Halten Sie den Antriebssteuerhebel und bewegen Sie das Gerät.
• Lassen Sie den Antriebssteuerhebel los und deaktivieren Sie die Startspere, um den Betrieb fortzusetzen.

So verwenden Sie die SavE-Funktion

Das Gerät ist mit einer Akkusparfunktion (SavE) ausgestattet, um die Betriebsdauer zu verlangern.

1. Drücken Sie die SavE-Taste (A) zum Starten der Funktion. Das SavE-Symbol (B) erscheint auf dem Display.

2. Wenn Sie die Funktion deaktivieren möchten, drücken Sie die SavE-Taste erneut. Das SavESymbol (B) auf dem Display erlischt.

Hinweis: Die SavE-Funktion stoppt automatisch, wenn die Bodenbeschaffenheit eine höhere Leistung erfordert. Die SavE-Funktion startet automatisch erneut, wenn die Bodenbeschaffenheit es zulässt.

PowerBoost-Funktion

Wenn das Produkt langes oder nasses Gras schneidet, wird die Motordrehzahl automatisch erhöht. Um Akkuzeit zu sparen, kehr der Motor automatisch in den Standard-Modus zurück, sobald die PowerBoost-Funktion nicht mehr nötig ist.

Motor stirbt ab

Im Betrieb können Klinge und Motor durch Hindernisse (z. B. Verstopfung durch Gras unter der Schneidwerkabdeckung) blockiert und abgewürgt werden. Wenn dies geschieht und Sie den Motorbremsgriff gedrück halten, macht das Gerä einen automatischen Neustart. Wenn das Gerät nicht innerhalb von 5-10 Sekunden neu startet, muss der Bereich unter der Schneidwerkabdeckung eventuell gereinigt werden. Siehe So reinigen Sie das Gerät auf Seite 158.

WARNING: Wenn der Motor anhalt, versucht das Gerät 5-10 Sekunden lang, automatisch neu zu starten. Warten Sie mindestens 15 Sekunden, bevor Sie die Schneidwerkabdeckung überprüfen.

WARNING: Bevor Sie die Schneidwerkabdeckung prufen, halten Sie den Motorbremsgriff, drehen den Sicherheitsschluss auf 0, entnahme den Akku und warten mindestens 5 Sekunden. Wenn das Hindernis entwickelte, besteht Verletzungsgefahr durch einen versehentlichen Neustart des Geräts.

So schalten Sie das Gerät aus

Das Gerat stoppt automatisch, wenn Sie es für 3 Minuten nicht in Betriebnehmen.

1. Losen Sie den Motorbremsbügel, um den Motor auszuschalten.

1. Drücken Sie den ON/OFF-Schalter auf der Bedientafel. Alle LEDs und Symbole auf dem Display erlösen.

1. Entfernen Sie den Sicherheits Schlüssel aus der Sicherheitssperre und geben Sieihn in den Sicherheits Schlüsselhalter.

So erhalten Sie ein gutes Arbeitsergebnis

• Benutzen Sie immer eine scharfe Klinge. Eine stumpfe Klinge liefert ein unregelmäßiges Ergebnis, und die Schnittfläche des Grases wird gelb. Eine scharfe Klinge verbraucht außer dem weniger Energie als eine stumpfe Klinge.
• Schneiden Sie nicht mehr als 13 der Lage des Grases ab. Mahen Sie zuerst mit einer hohen Schnitthöhe. Überprüfen Sie das Ergebnis, und senken Sie die Schnitthöhe auf eine entsprechende Stufe. Wenn das Gras sehr lang ist, fahren Sie langsam und mahen bei Bedarf 2-mal.
• Mahren Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden.
• Halten Sie die Schneidwerkabdeckung sauber. Ansammlungen von Gras und Schmutz auf der Innenseite der Schneidwerkabdeckung konnen das Schneidergebnis beeinträchtigen. Siehe So reinigen Sie das Gerät auf Seite 158.

So mahren Sie ohne Grasfänger oder Mulcheinsatz (LC 551iV)

1. HebEN Sie dieindhre Abdeckung an, und entfernen Sie den Grasfanger.
2. Wenn ein Mulcheinsatz und eine Mulchklinge angebracht sind, entfernen Sie diese.

Wartung

Einleitung

WARNING: Bevor Sie eine Wartung durchfuhren, müssen Sie das Kapitel über die Sicherheit lesen und verstehen.

Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Handler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die{nachste Servicewerkstatt zu erhalten.

Genauere Informationen finden Sie unter www.husqvarna.com.

Wartungsplan

Die Wartungsintervalle werden anhand der tätiglichen Nutzung des Geräts berechnet. Die Intervalle ändern sich, wenn das Gerät nicht tätiglich verwendet wird.

Informationen zur Wartung mit *finden Sie unter Sicherheitshinweise fur den Betrieb auf Seite 140.

	Nach je-dem Ein-satz	Monatlich	Zu jeder Jahres-zeit
Allgemeine Inspektion durchführten. X
Reinigen Sie die Getriebedeckel. Achten Sie daraufuf, dass sich kein Gras auf dem Motor befindet.	X
Die Startspierre prüfen. * X
Sicherstellen, dass die Sicherheitsvorrichtungen am Gerät nicht beschädigt sind. *	X
Den Grasfänger auf Verschleiß und abnehmende Leistung überprüfen. X
Die Schneidausrüstung prüfen. X
Die Schneidwerkabdeckung prüfen. * X
Den Motorbremsgriff prüfen. * X
Stellen Sie safer, dass die EIN/AUS-Taste Funktioniert und nicht defekt ist. X
Den Akku auf Schäden kontrollieren. X
Den Ladezustand des Akkus überprüfen X
Sicherstellen, dass die Entriegelungstasten am Akku richtig Funktionieren und der Akku in das Gerät einrastet.	X
Die Luftelnlässe reinigen. Sicherstellen, dass sich kein Gras oder Schmutz in den Luftelnlässen befindet.	X
Das Ladegerät auf Beschädigungen überprüfen und sicherstellen, dass es ordnungsgemäß funktioniert.		X
Den Bereich unter der Schutzabdeckung reinigen (LC 551iV, LB 553iV). X
Die Verbindungen zwischen Akku und Gerät überprüfen. Die Verbindung zwischen Akku und Ladegerät ebenfalls überprüfen.			X

So führen Sie eine allgemeine Inspektion durch

• Stellen Sie sicher, dass die Mutter und Schrauben am Produkt nicht beschädigt sind.
• Stellen Sie sichere, dass die Kabel an dem Produkt nicht so liegen, dass sie beschädigt werden konnten.

So tauschen Sie das Messer aus

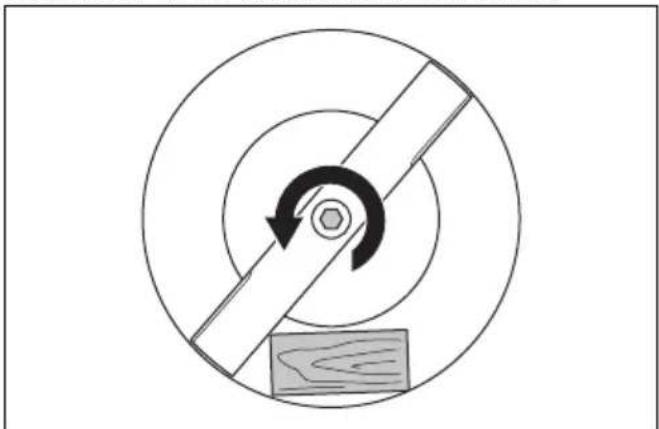

1. Arretieren Sie die Klinge mit einem Holzblock.

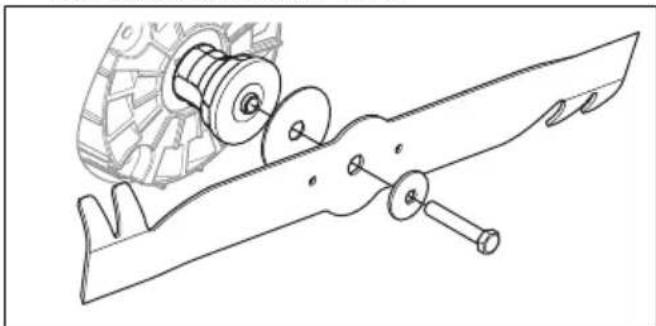

1. Entfernen Sie die Klingenschraube, die Federscheibe und das Messer.

1. Überprüfen Sie die Messerhalterung und die Klingenschraube auf Beschädigungen.

a) Wenn Sie die Klinge oder die Messerhalterung ersetzen, dann ersetzen Sieitte auch die Klingenschraube, die Federscheibe und die Reibscheibe.

1. Prufen Sie die Motorwelle, um sicherstellen, dass sie nicht geknigt ist.

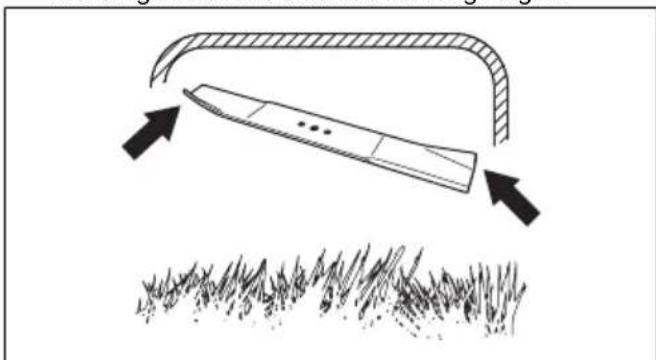

2. Wenn Sie die neue Klinge montieren, stellen Sie sicher, dass die gebogenen Enden der Klinge in die Richtung der Schneidwerkabdeckung zeigen.

1. Setzen Sie die Reibscheibe und die Klinge an die Messerhalterung an.

1. Stellen Sie sicher, dass die Klinge mit der Mitte der Motorwelle ausgerichtet ist.

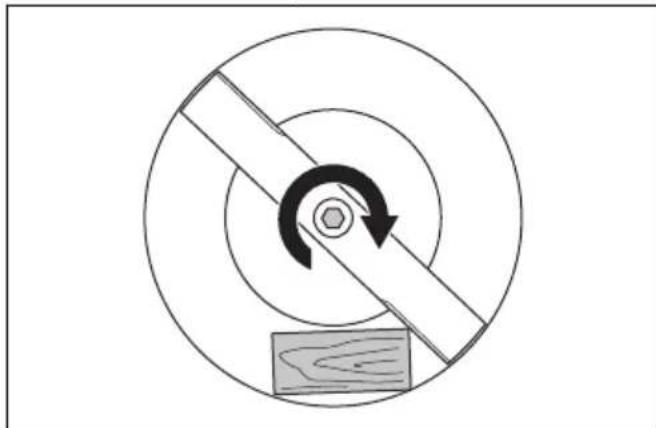

1. Arretieren Sie die Klinge mit einem Holzblock.

1. Befestigen Sie die Federscheibe, undziehen Sie die Schraube mit einem Drehmoment von 65-75 Nm an.

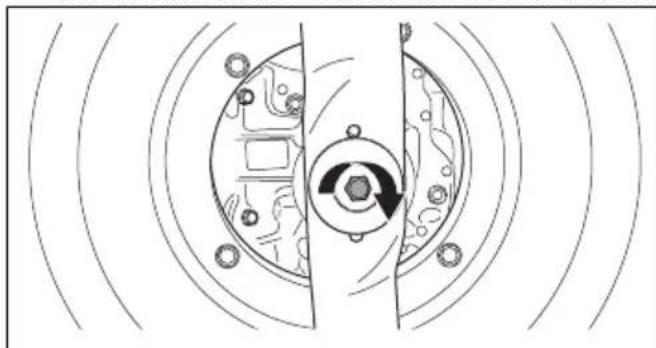

1. Drehen Sie die Klinge mit der Hand, um Sicherzustellen, dass sie sich einwandfrei dreht.

WARNING: Tragen Sie stets Schutzhandschuhe. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

1. Starten Sie das Gerät, um die Klinge zu prüfen. Wenn die Klinge nicht richtig befestigt ist, gibt es im Gerät Vibrationen oder das Schneidergebnis ist unbefriedigend.

So reinigen Sie das Gerät

• Reinigen Sie Kunststoffeile mit einem sauberen und trockenen Tuch.
• Verwenden Sie kein Wasser zur Reinigung des Produkts. Wasser kann in den Akku oder den Motor eindringen und einen Kurzschluss oder andere Schäden am Produkt verursachen.
• Verwenden Sie einen Pinsel, um Blätter, Gras und Schmutz zu entfernen.
• Entfernen Sie die Schutzabdeckung und befrenien Sie die Innenseite der Schutzabdeckung mit einer Bürste von Gras.

So reinigen Sie den Akku und das Ladegerät

WARNING: Reinigen Sie weder den Akku noch das Ladegerät mit Wasser.

WARNING: Verwenden Sie keine chemischen Substanzen zum Reinigen des Akkus.

• Stellen Sie sicher, dass der Akku und das Ladegerät sauber und trocken sind, bevor Sie den Akku in das Ladegerät einlagen.

• Reinigen Sie die Akkuklemmen mit Druckluft oder einem weichen, trockenen Tuch.

• Reinigen Sie die Oberflächen des Akkus und des Ladegerats mit einem weichen, trockenen Tuch.

So prüfen Sie die Schneidausrüstung

WARNING: Um ein unbeabsichtigtes Starten zu verhindern,ziehen Sie den Sicherheits Schlüssel nach oben, entfernene Sie den Akku und warten Sie mindestens 5 Sekunden.

WARNING: Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung durchführren. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

1. Prufen Sie die Schneidausrüstung auf Beschädigungen oder Risse. Wechseln Sie eine beschädigte Schneidausrüstung unbedingt aus.
2. Schauen Sie sich die Klinge an, um festzustellen, ob sie beschädigt oder stumpf ist.

Hinweis: Nach dem Scharfen muss die Klinge ausbalanciert werden. Lassen Sie eine Servicewerkstatt die Klinge scharfen, ersetzen und ausbalancieren. Wenn Sie auf ein Hindernis treffen, das das Gerät zum Halten bringt, ersetzen Sie die beschädigte Klinge. Lassen Sie die Werkstatt beurteilen, ob die Klinge geschlossen werden kann oder ersetzt werden muss.

Fehlerbehebung

Akku

LED-Anzeige am Akku Ursache Lösung
Die grüne LED blinkt. DieAkkuspannung ist niedrig. Den Akku Iaden. SieheSo laden Sie den Akku aufSeite 152.
Die Fehler-LED blinkt. DerAkku ist schwach. Den Akku laden. SieheAkku auf Seite 158.
Die Temperatur in der Arbeitsumgebung ist zu hoch oder zu niedrig.	Der Akku darf nur bei Temperaturen zwischen -10 und 40 °C verwendet werden.
Überspannung. Sicherstellen, dass dieNetzspannung mit dem auf dem Typenschild des Geräts angezeigten Spannungswert übereinstimmt.
Den Akku aus dem Ladegerät enthalten. 5 Sekunden und warten und erneut versuchen, den Akku aufzuladen. Falls das Problem weiter be-steht, eine autorisierte Servicewerkstatt kontaktie-ren.
Die Fehler-LED leuch- tet.	Die Zellendifferenz ist zu groß (1 V). Biteit eine autorisierte Serviceworkstatt kontaktie- ren.

Akkuladegerät

Die LED am Akkula-degerät	Ursache Lösung
Die Fehler-LED blinkt.	Die Temperatur in der Arbeitsum-gebung ist zu hoch oder zu nied-rig.	Das Ladegerätarf nur in Umgebungen mit Temperatu-ren zwischen 5 und 40 °C verwendet werden.
Die Fehler-LED leuchtet.		Bitte eine autorisierte Servicewerkstatt kontaktieren.

Bedientafel

Fehlercodes (Anzahl des Blinkens)	Mögliche Fehler Mögliches Verfahren
1 Der Motor ist zu heißt	Lassen Sie das Gerät abkühlen. Achten Sie	darauf, dass sich kein Gras auf dem Getriebe befindet. Reinigen Sie bei Bedarf den Getriebedeckel.
5 Die Motordrehzahl fällt zu stark ab und der Motor stoppt.		Reinigen Sie das Mähdeck und erhöhen Sie die Schnitthöhe. Siehe So stellen Sie die Schnitthöhe ein (LB 548i, LC 551iV) auf Seite 151. Falls der Fehler weiterbesteht, kon-taktieren Sieitte ihre autorisierte Service-werkstatt.
8 Der Akku ist schwach	Laden Sie den Akku. Siehe	So laden Sie den Akku auf Seite 152.
9 Akkufehler oder kein	Signal vom Akku. Setzen Sie den Akku korrekt	in das Gerät ein und untersuchen Sie den Akkuanschluss. Wenn die Fehler-LED am Akku blinkt,lesen Sie Akku auf Seite 151.
10 Die Motorsteuerung	ist zu heißt. Schalten Sie den Motor ab und wa	ten Sie, bis er sich abgekühlt hat.
Andere Fehler Wenn andere Fehler auftreten, entfernen Sie den Sicherheitsschluss und den Akku und wenden Sie sich an eine zugelassene Servicewerkstatt.

Transport, Lagerung und Entsorgung

Einleitung

WARNING: Um ein unbeabsichtigtes Starten beim Transport zu verhindern,ziehen Sie den Sicherheitsschlüssel Heraus.

entfern den Akku und warten Sie mindestens 5 Sekunden.

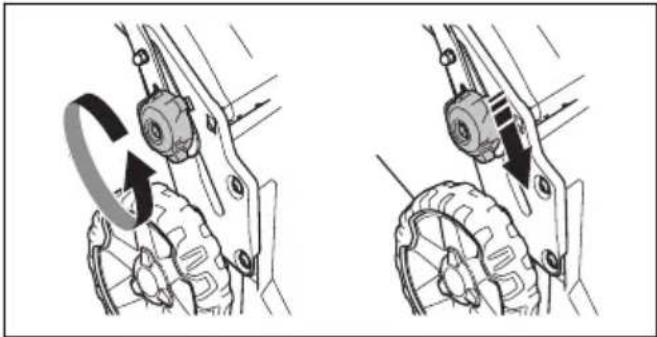

So bringen Sie das Gerät in die Transportposition (LC 551iV)

1. Losen Sie die unteren Drehknöpfe.
2. Schieben Sie die Knöpfe ans untere Ende der Nuten an der linken und rechten Seite des Geräts.

1. Klappen Sie den Griff nach vorn.

1. Entfernen Sie den Grasfänger.

Transport

Die enthaltenen Lithium-lonen-Batterien unterliegen den gesetzlichen Bestimmungen zu gefährlichen Gutern.
- Für gewerbliche Transporte müssen besondere Anforderungen bei Verpackung und Kennzeichnung eingehalten werden.
- Stellen Sie sichere, dass Sie sich an die Vorschriften für gefährliche Güter halten, wenn Sie das Produkt für den TransportVBoreiten. Gegebenenfalls gelten örtliche Vorschriften.
- Entnehmen Sie die für den Transport stets den Akku.
- Decken Sie die Akkustecker mit Klebeband ab und stellen Sie sicher, dass der Akku sich während des Transports nicht bewegen kann.

• Sichern Sie das Produkt während des Transports.

Lagerung

• Entnehmen Sie für die Lagerung stets den Akku.
• Stellen Sie zur Vermeidung von Unfällen sicher, dass der Akku während der Lagerung nicht an das Produkt angeschlossen bleibt.
  Bewahren Sie das Ladegerät an einem geschlossenen und trockenen Ort auf.
• Bewahren Sie den Akku und das Ladegerät an einem trockenen Ort ohne Feuchtigkeit oder Frost auf.
  Trennen Sie den Akku während der Lagerung vom Ladegerät.
• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommt kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.
• Lagern Sie den Akku an einem Ort mit einer Temperatur zwischen 5 und 25^ und setzen Sie ihn nicht direkter Sonneneinstrahlung aus.
• Lagern Sie das Ladegerät an einem Ort mit einer Temperatur zwischen 5 und 45^ und setzen Sie es nicht direkter Sonneneinstrahlung aus.
• Stellen Sie sichere, dass der Akkustand mindestens zwischen 30 und 50% beträgt, bevor Sie das Produkt für längerere Zeit einlagern.
  Bewahren Sie das Produkt, den Akku und das Ladegerät an einem verschliebaren Ort und für Kinder und unbefugte Personen unzugänglich auf.
• Reinigen Sie das Produkt und{lassen Sie es vollständig warten,bevor Sie es langere Zeit einlagern.

Entsorgung

Durch Symbole auf dem Produkt oder seiner Verpackung wird angezeigt, dass these Produkt nicht über den Hausmüll entsorgt werden darf. Es ist einer entsprechenden Recycling-Einrichtung zuzuführen, damit elektrische und elektronische Komponenten wiedergewonnen werden können.

Dadurch, dass Sie sicherstellen, dass Sie mit diesen Produkt sorgfältig umgeben, können Sie halten, den potentiellen negativen Auswirkungen auf die Umwelt und ihre Mitmenschen entgegenzuwirken, die sich andernfalls durch eine unsachgemäß Entsorgung thesese Produkte ergeben konnen. Genauere Informationen über die ordnungsgemäß Entsorgung thesese Produkte erhalten Sie bei ihrer Stadtverwaltung, Ihr dem Abfallentsorgungsunternehmen

oder dem Geschäft, in dem Sie Ihr Produkt gekauft haben.

Technische Angaben

Technische Daten
	LB 548i LB 553iV LC	551iV
Schneidmotor
Motortyp BLDC (bürstenlos) 36	V	BLDC (bürstenlos) 36 V	BLDC (bürstenlos) 36 V
Motordrehzahl - SavE, U/min* 2600 2600 2600
Motordrehzahl - Nennwert, U/min* 3000 3000	3000
Motordrehzahl - hohe Belastung, U/min* 3300	3300 3300
Motorleistung - max. kW 1,8 1,8 1,8
Motorleistung - Nennwert, kW 1,5 1,5 1,5
Antriebsmotor
Motorleistung - Nennwert, kW k.A. 0,4 0,4
Eigene Gehgeschwindigkeit, km/h k.A. 3,0-5,0	3,0-5,0
Anpasswerte Geschwindigkeit k.A. 4 4
Gewicht
Gewicht ohne Akku, kg 31 38 39,5
Akku
Akkutyp	Husqvarna-Akkuserie	Husqvarna-Akkuserie	Husqvarna-Akkuserie
Akkulaufzeit
Mindest-Akkulaufzeit (Leerlauf) bei aktivier-tem SavE-Modus, mit einem Husqvarna 9,4-Ah-Akku (Bli300).	35 35 30
Mindest-Akkulaufzeit (Leerlauf) bei aktivier-tem Standardmodus, mit einem Husqvarna 9,4-Ah-Akku (Bli300).	30 30 25
Gerauschemissionen 13
Schalleistungspegel, gemessen dB (A)	93 97 97

• Umdrehungen pro Minute

	LB 548i LB 553iV LC 5	51iV
Schalleistungspegel, garantiert LWA dB (A) 93	98 97
Schallpegel 14
Schalldruckpegel am Ohr des Bedieners, dB (A)	80 84 84
Vibrationspegel 15
Griff, m/s2	0,3 1,3 0,3
Schneidausrüstung
Schnitthöhe, mm 30-60 28-65 26-74
Schnittbreite, cm 48 53 51
Klinge, Standard Mulchklinge	597466510	Mulchklinge529441810	Sammelklinge597466310
Klingenzubehör k.A. k.A. Mulchklinge			597466410
Grasfängervolumen, I k.A. k.A. 65

Zugelassene Akkus Typ Akkuk	kapazität, Ah Spannung, V Gewicht, lb/kg
BLi20	Lithium-lonen	4,0	36
BLi200	Lithium-lonen	5,2	36
BLi300	Lithium-lonen	9,4	36
BLi550X	Lithium-lonen	15,6	36
BLi950X	Lithium-lonen	31,1	36

Zugelassene Ladegeräte für die angegebenen Akkus, BLi	Eingangsspan-nung, V	Frequenz, Hz	Leistung, W
QC80	100-240	50-60	80
QC80F	12	0	80
QC330	100-240	50-60	330
QC500	100-240	50-60	500

Konformitätserklarung

EU-Konformitätserklarung

Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], erklart in alleiniger Verantwortung, dass das Gerät:

Beschreibung Rasenmäher
Marke Husqvarna
Typ/Modell LB 548i, LC 551iV, LB 553iV
Identifizierung Seriennummern ab 2022

die folgenden EU-Richtlinien und -Verordnungen erfüllt:

Verordnung Beschreibung
2006/42/EG „Maschinenrichtlinie“
2014/30/EG „EMV-Richtlinie“
2000/14/EG	“über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen”
2011/65/EG	“zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten”

und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN 60335-1:2012/AC:2014/A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018

Benannte Stelle: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå, Swedenbestätigte die Konformität mit der Richtlinie 2000/14/EG, Konformitätsbewertungsverfahren nach: Anhang VI.

Informationen zu Gerauschemissionen finden Sie unter Technische Angaben auf Seite 161.

Huskvarna, 2022-10-14

Claes Losdal, Entwicklungslieiter/Gartenprodukte, Husqvarna AB

Verantwortlich für die technische Dokumentation

περιεχόμενα

Eioaywy. 164

Asigma 169

Σuvapuolóynση. 179

Aeitoupyia. 182

Suvtnpno 190

AvtijetwTion TpoBaaTowv. 192

Meaoppa, aTo0nKeuon kai aTopppiu. 194

TeXviKa aToiXεia. 195

198

Eioaywyn

περιγραφή προίόντος

To TPOIOv Eivai Eva XLooKOTNIKO YKaOv TIEcOu XeIPIOTn KluVdo.PaovTeLa LB 548i Kai LB 553iV
XpnaIouIoUv To BioClip yia va Kooyuv To xoptapI Oe
AitaOua.

To LC 551iV ouAeYeI to ypaoi iE evav ouAektn xoptou.AqapéoTe to ouAektn xoptou ia va

Eayayete To xoTo aTn Tnv TnW TnEupa. SuVbTe eva KIT KOINc XoptoAiaOaIaOaTOC (TapeAkoEvO) ia KOIn Tou Ypaoiou e uovTheaIaOaTOc.

PpOβλεπóμενn xρnσn

XpnoiioiOte To Tpoiov yia Tnv KOnn ypaoiou. Mny XpnoiIOeTe To Tpoiov yia aAaEs epyaoieS.

Technische gegevens. 542

Verklaring van overeenstemming. 545

Inleiding

Productbeschrijving

Beschermd gegen spatwater.

Montera mulchingpluggen (tillbehör für LC 551iV)

Anvanda SavE-funktionen

Originale instruktioner

Originalanweisungen Apxikc oynie

Instrucciones originales
Originaljuhend

Alkuperäiset ojeet
