NAVODILA ZA UPORABO LB 548i HUSQVARNA

SL Navodila za uporabo

SR Prirucnik za rukovaoca

SV Bruksanvisning

TR Kullanim kilavuzu

UK Noci6HnK KopncTyBaHa

ZH 操作手册

326-356

389-420

421-450

451-481

482-513

514-545

546-575

576-608

609-641

642-673

674-708

709-740

741-771

772-802

803-833

834-863

864-897

898-924

Contents

Introduction 2

Safety. 7

Assembly. 14

Operation. 18

Maintenance. 25

Troubleshooting 27

Zodpovednost' za vyrobok

nebezpečenstvo uvolnenia noža.

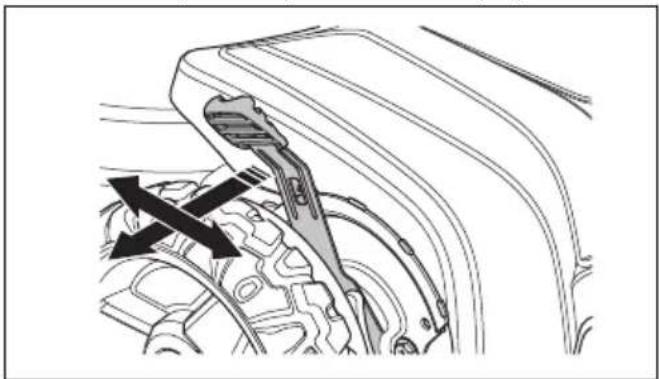

Vyšku rezu možno nastavit v šiestich rožnych urovnich.

Odpravljanetezav. 766

Transport skladischenje in odstranitev. 767

Tehnični podatki 768

Izjava o skladnosti 771

Uvod

Opis izdelka

Naprava je rotacijska kosilnica. Modela LB 548i in LB 553iV uporabljata vložek BioClip, ki travo razreže v gnojilo.

Model LC 551iV zbira travo v zbiralniku za travo. Če Želite uporabiti zadenjski izmet trave, odstranite zbiralnik

za travo. Ce ze lite travo razrezati v gnojilo, namestite mulcer (dodatna oprema).

Namen uporabe

Izdelek uporabite za rezanje trave. Izdelka ne uporabljaje za druga opravila.

1. Kontrolna plošča
2. Motorna zavorna ročica
3. Blokada vžiga
4. Zbiralnik za travo (LC 551iV)
5. ZadnjiPokrov (LC 551iV)
6. Varnostni ključ
7. Gumb ročaja (LC 551iV)
8. Nastavitvena ročica ročaja (LB 548i)
9. Pokrov baterije
10. Regulator visine kosnje (LC 551iV)
11. Gumb ON/OFF

12. Gumb SavE

13. Indikator SavE

14. Indikator baterije
15. Indikator hitosti
16. Gumb za zmanjsanje hitrosti
17. Gumb za povišanje hitrosti
18. LED za napako
19. Pokrov rezila
20. Dovodi zraka
21. ZašcitniPokrov (LC 551iV)
22. Tipska ploščica
23. Pogonska ročica (LC 551iV)

24. Baterijski polnilnik (dodatna oprema)

25. Baterija (dodatna oprema)

26. Baterijski sklop (dodatna oprema)

27. Vmesna plošca (dodatna oprema)

28. Adapter za baterijski sklop (dodatna oprema)

29. Oprema za mulčenje (LC 551iV)
30. Navodila za uporabo

Pregled izdelka (LB 553iV)

1. Kontrolna plošča
2. Motorna zavorna ročica
3. Blokada vžiga
4. Varnostni ključ
5. Nastavitvena ročica ročaja
6. Pokrov baterije
7. Regulator visine košnje
8. Gumb ON/OFF
9. Gumb SavE
10. Indikator SavE
11. Indikator baterije
12. Indikatorhitrosti
13. Gumb za zmanjsanje hitrosti
14. Gumb za povisanje hitrosti
15. LED za napako
16. Pokrov rezila
17. Dovodi zraka

18. ZaščitniPokrov

19. Tipska plościca

20. Krmilna roica za voznjo
21. Baterijski polnilnik (dodatna oprema)
22. Baterija (dodatna oprema)
23. Baterijski sklop (dodatna oprema)
24. Vmesna plošca (dodatna oprema)
25. Adapter za baterijski sklop (dodatna oprema)
26. Navodila za uporabo

Simboli na izdelku

OPOZORILO: Ta izdelek je lahko nevaren in lahko povzroci hude poskodbe oziroma

smrt uporabnika ali drugih. Bodite previdni in uporabljaje izdelek pravilno.

Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti.

Poskrbite, da so osebe inŽivali na varni razdalji od delovnega območja.

Pazite na leteče in odbite predmete.

Opozorilo: Roke in noge držite stran od vrtljivega rezila.

Opozorilo: Z rokami in nogami ne segajte v območje premikanja vrtljivih delov.

Pred popravili ali
vizdrževalnimi deli
odstranite varnostni
ključ.

Okoljska oznaka.lzdelek in njegova embalaža ne sodita med gospodinjske odpadke. Treba ga je reciklirati v odobrenem zbirnem

centru za elektricno in elektronsko opremo.

Izdelek je skladen z veljavnimi direktivami ES.

Izdelek je v skladu
z veljavnimi direktivami
ZK.

Izdelek je skladen z veljavnimi direktivami Evrazijski carinske unije.

Izdelek je skladen z veljavnimi direktivami UkrSEPRO.

Izdelek je skladen z veljavnimi direktivami RCM. Velja samo za AU/NZ.

Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zašcita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moci izdelka je navedena na in v Tehnični podatki

Za zaustavitev sprostite motorno zavorno ročico.

Počasi

Hitro

Bralna koda

Opomba: Ostali symboli in oznake na izdelku se nanašajo

na zahteve za certifikacijo, ki veljajo za nekatere trge.

Nalepke na izdelku

NEVARNOST - Ne priblizujte rok in nog.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakrsne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je namescena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblašćenem servisnem centru ali pri pooblašćenem organu.

Varnost

OPOZORILO: Se
uporabi, ce obstaja
nevarnost telesne
poškodbe ali smrti
uporabnika ali
opazovalcev ob
neupoštevanju navodil v
tem priročniku.

POZOR: Se uporabi,
Če obstaja nevarnost
poškodbe izdelka, drugih
materialov ali okolice ob
neupoštevanju navodil v
tem priročniku.

Opomba: Se uporabi za podajanje podrobnejsh informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek je lahko nevaren, Če ga ne uporabljate pravilno ali Če niste previdni. Če ne upoštevate varnostnih navodil, lahko nastopijo poskodbe ali celo smrt.
• Izdelek med delovanjemustvarja elektromagnetnopolje. To polje lahkovnekaterih pogojih motidelovanje aktivnih alipasivnih medicinskih vsadkov. Uporabnikom medicinskihvsadkov svetujemo, da sepred uporabo tega izdelka posvetujujo z zdravnikom ali proizvajalcem medicinskegavsadka, s cimer zmanjsajo nevarnost resnih ali smrtnihposkodb.
• Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravljati ta izdelek v dolovičeni situaciji, prenehajte z delom in se pogovorite s prodajalcem Husqvarna.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.

• Stroj redno Čistite. Pozorno preberite znake in nalepke.

• Naprave ne smejo uporabljati otroci ali osebe, ki niso seznanjene z navodili. Lokalni predpisi lahko omejujejo starost delavca

• Če izdelek uporabljajo osebe z zmanjsanimi fizicnimi aliintelektualnimi sposobnostmi, jih nenehno nadzorujte. Vednomora biti prisotna odgovorna odrasla oseba.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacao in presojo.
• Izdelka ne uporabljajte,Če je poskodovan.
• Izdelka ne spreiminajte ali uporabljajte,Če obstaja možnost, da so ga spremenile tretje osebe.

Varnost delovnega področja

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Z delovnega območja pred začetakom dela odstranite predmete, kot so veje, vegice in kamni.
Predmeti, ki pridejo vkontakt z rezalno opremo, lahko odletijo

in poskodujejo osebe in ostale predmete. Opazovalci in zivali naj bodo na varni razdalji od izdelka.

• Izdelka nikoli ne uporabljajte v slabem vremenu, kot je megla,dez, močan veter, izreden mraz ter nevarnost strele. Če izdelek uporabljate v slabem vremenu ali v VLCznih ali mokrih okoljih, vas bo to protrudilo. Slabo vreme lahko povzroči nevarne pogoje, kot je spolzka podlaga.
• Bodite pozorni na osebe, predmete in situacije, ki lahko preprecijo varno obratovanje izdelka.
• Bodite pozorni na ovire, kot so korenine, kamni, veje, jame in jarki. Visoka trava lahko prekriva ovire.
  Kosnja trave na pobocju je lahko nevarna. Ne kosite po izjemno strmih naklonih. Izdelka ne uporabljaje na pobocjih z naklonom, večjim od 15°.
• Pri spreminjanju smeri na naklonih bodite izjemno previdni. Izdelek uporabljajte prećno na pobovičje. Ne premikajte se navzgor in navzdol.
• Bodite previdni, kadare približujete kotom in

predmetom, ki omejujejo pogled.

Varnost pri delu

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek uporabljajte izključno za košnjo trave. Ne uporabljajte ga za druga opravila.
• Uporabljaje osebno zašcitno opremo. Gleje Osebna zašcitna oprema na strani 749.
  V zasilnem primeru morate znati motor hitro izklopiti.
• Izdelka ne uporabljaje dežju ali visoki vlagi. Nevarnost elektrčega udara se poveča,Če v izdelek vdre voda.
• Izdelka ne uporabljajte,Če rezilo in vsiPokrovi niso nameščeni pravilno. Nepravilno nameščeno rezilo lahko odleti in povzroci poškodbe.

• Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poškoduje rezilo in ukrivi motorno gred. Zvita os povzroča vibracije in zelo visoko tveganje, da rezilo odleti.

• Ce rezilo trci ob predmet ali začutite vibracije, izdelek nemudoma izklopite. Zaustavite motor, izvlecite varnostni ključ in odstranite baterijo. Preglejte, ali je izdelek morda poškodovan. Poškodbe popravite ali pa popravilo prepustite pooblašćenemu serviserju.

• Ročice zavore motorja nikoli ne pritrdite trajno na ročaj, ko motor deluje.
• Izdelek vklopite na stabilni in ravni podlagi. Prepričajte se, da rezilo ne trči ob tla ali druge predmete.
• Vedno bodite za izdelkom, ko ga upravljate.
• Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav tako pa imejte na ročaju ober oroki. Roke in noge držite stran od vrtljivih rezil.
  Pri delujočem motorju izdelkani koli ne nagibajte.
• Ko izdelek potegnete nazaj, bodite previdni.
• Izdelka ne dvigajte, ko motor deluje. Če morate izdelek dvigniti, najprej zaustavite motor, nato izvlecite varnostni ključ in odstranite baterijo.

• Med uporabo izdelka ne hodite vzvratno.

• Izklopite motor, ko se premikate prek področij brez trave, npr. poti iz gramoza, kamna in asfalta.
  Pri delujočem motorju netecite z izdelkom. Pri uporabi tega izdelka vedno hodite.
  Pred spreminjanjem visine reza ustavite motor. Ne izvajaje nastavitev, ko motor deluje.

• Izdelek z delujočim motorjem morate imeti vedno na očeh. Izklopite motor in se prepričajte, da se rezalna oprema ne vrti.

Varnostna navodila za uporabo

Osebna zašcitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebna zašcitna oprema ne more popolnama preprečiti poškodb, vendar v primeru nasreće omili posledice. Prodajalec raj vampomaga izbrati ustrezno opremo.

• Uporabite trpežno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih Čevljev.
  Oblečene imejte trpežne, dolge hlace.

• Po potrebi uporabite zašcitne rokavice, npr. kadar pritrujete, pregledujete ali Čistite rezalno opremo.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami.
• Ne odstranjujte in ne spreminjaje varnostnih naprav.
  Redno preverjaje varnostne naprave. Ce so varnostne naprave poškodovane, se obrnite na pooblašćeno servisno delavnico Husqvarna.

PreverjanjePokrovarezila

Pokrov rezila zmanjsuje moč vibracij v izdelku in zmanjsuje nevarnost poskodb, katerih vzrok bi lahko bilo rezilo.

• PreglejtePokrovrezilain se prepričajte,da nima poškodb, kot so razpoke.

Varnostni ključ

Varnostni ključ je podPokrovom baterije. Varnostni ključ skrbi

za povezavo baterije, ki napaja motor.

Preverjanje varnostega ključa

Varnostni ključ skrbi za povezavo baterije, ki napaja motor.

• Zaženite in zaustavite motor. Če varnostni ključ deluje pravilno, se motor zažene samo, Če je v varnostno ključavnico vstavljen ključ.

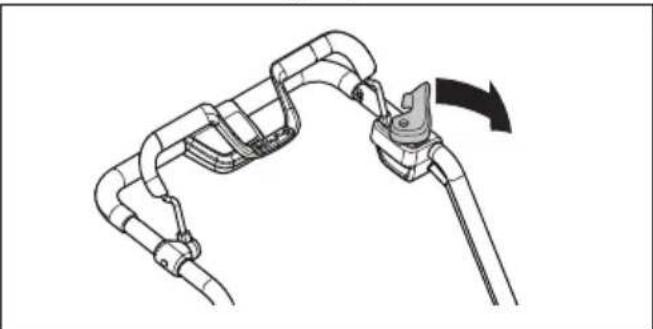

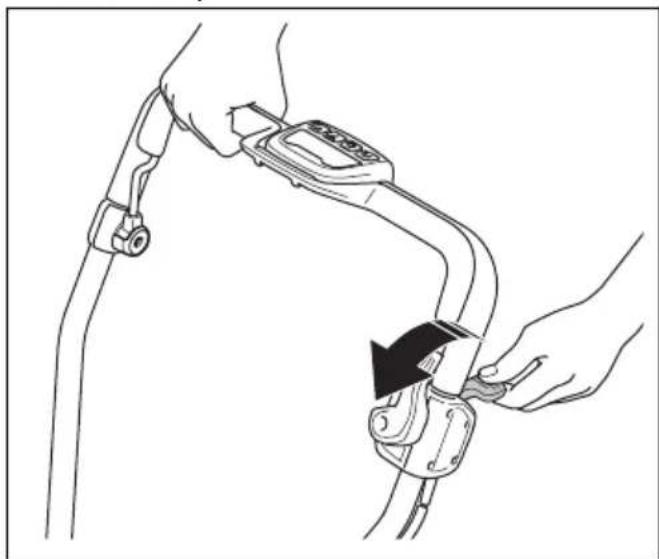

Motorna zavorna ročica

Zavorna ročica motorja izklopi motor. Ko spustite zavorno ročico motorja, se motor ustavi.

Za preverjanje motorne zavore morate motor zagnati, potem pa ročico zavore motorjasprostiti. Če se motor ne izklopi v 3 sekundah, mora izdelek preveriti pooblašćeni serviser Husqvarna, ki mora nato nastavit motorno zavoro.

Za pregled blokade vžiga

Preverite blokado vžiga in se prepričajte, da onemogoca zagon motorja.

1. Ročico motorne zavore potisnite v smer ročaja. Blokada vžiga ustavi premikanje.
2. Blokado vžiga potisnite ven.

1. Sprostite gumb blokade vžiga in se prepričajte, da se vrne v izhodiščni položaj.

Varna uporaba baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Kot vir napajanja uporabljajte akumulatorske baterije Husqvarna;ismo za povezane izdelke Husqvarna. Za preprečevanje poskodb baterije ne uporabljajte za napajanje drugih naprav.
- Ne uporabljajte baterij za enkratno uporabo.

• Nevarnost elektricnega udara. Poli baterije ne smejo priti v stik s ključi, kovanci, vrijaki ali drugimi kovinskimi deli. To lahko povzroči kratek stik baterije.
  V zračne reže baterije ne vstavljajte predmetov.
• Baterije ne izpostavlajte neposredni soncni svetlobi, vrocinai ali odprtemu ognju. Baterija lahko eksplodira in povzroci opekline in/ali kemične opekline.
• Baterije ne izpostavljate dežju in vlagi.
• Baterije ne izpostavlajte mikrovalovom in visokemu tlaku.
  Baterije ne poskušajte razstaviti ali odpreti.
• Ce baterija pušča, pazite, datekočina ne pride v stik stelesom ali očmi. Če ste setekočine dotaknili, območje očistite z obilo vode in poščite zdravniško pomoč.
• Baterijo uporabljajte v okolju s temperaturami med -10^ in 40^ .
  Baterije ali polnilnika nikoli ne cistite z vodo. Glejte Cišcenje baterije in baterijskega polnilnika na strani 765.
• Ne uporabljaje poskodovanih aliPokvarjenih baterije.

Baterije med skladisčenjem ne smejo priti v stik s kovinskimi predmeti, na primer zeblji, kovanci ali nakitom.

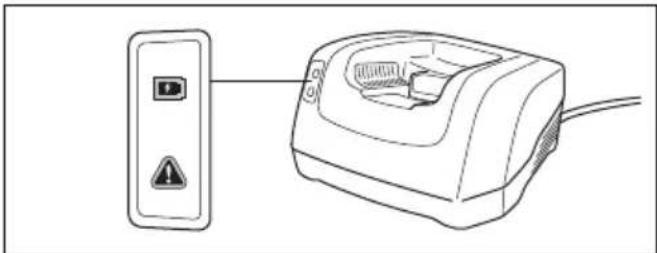

Varna uporaba polnilnika baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Za polnjenje nadomestnih baterij Husqvarnauporabljaje samo polnilnike baterij QC.
• Nevarnost elektricnega udara ali kratkega stika. V zračne reže polnilnika ne vstavljaje predmetov. Polnilnika baterije ne poskusajte razstaviti. Polina polnilniku se ne smejo dotikati kovinskih predmetov. Uporabljaje homologirano omrežno vtičnico.
• Izdelek med delovanjemustvarja elektromagnetnopolje. To polje lahkovnekaterih pogojih motidelovanje aktivnih alipasivnih medicinskih vsadkov. Uporabnikom medicinskihvsadkov svetujemo, da sepred uporabo tega izdelkaposvetujujo z zdravnikom ali proizvajalcem medicinskegavsadka, s czimer zmanjsajo

nevarnost resnih ali smrtnih poškodb.

Redno preverjaje, da napajalni kabel polnilnika ni poškodovan in ni napokan.
- Polnilnika baterije ne dvigujte za napajalni kabel. Polnilnik baterije odklopite iz stenske vtičnice tak, da povlečete vtič. Nikoli ne vlecite za napajalni kabel.
- Pazite, da se napajalni kabel in kabelski podaljski ne dotaknejo vode, olja in ostrih robov. Kabli ne smejo biti prešćipnjeni med vrata, ograje in podobne dele. Zaradi tega je lahko polnilnik pod napetostjo.
- Polnilnika baterije nikoli ne cistite z vodo.
- Polnilec baterije lahko uporabljajo otroci, stari 8 let in vec, ter osebe z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja,če so pri tem pod nadzorom ali jih o varni uporabi ter morebitnih nevarnostih poduči odgovorna oseba. Otroci se s polnilnikom ne smejo igrati. Otroci naprave brez nadzora ne smejo Čistiti, ali opravljati obićajnih

uporabnikovih vzdhrzevalnih posegov.

V baterijskem polnilniku ne polnite baterij za enkratno uporabo.
- Polnilnika baterije ne uporabljajte v blizini gorljivih materialov ali materialov, ki povzroćajo korozijo. NePokrivajte polnilnika baterije. V primeru dima ali požara izvlecite vtič polnilnika baterije.
- Ne uporabljajte poškodovanega aliPokvarjenega polnilnika baterije.
Baterijo polnite le v zaprtih prostorih z dobrim prezračevanjem, kjer je zašcitena pred neposredno sončno svetlobo. Baterijske enote ne polnite v stiku z vodo ali vlago.

Varnostna navodila za vzdhrževanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Pred vzdrrzevanjem izdelka odstranite varnostni ključ.
Vzdrževalna dela opravlajte pravilno in tak podaljsajteživiljensko dobo izdelka ter

zmanjsajte nevarnost nesreč.
Pooblasčeni serviser nj
opravi popravila, za katera
je zahtevano profesionalno
osebje. Za več informacij
se obrnite na njblžjega
servisnegā zastopnika.

Vzdrzevalna dela opravite tako, kot piše v teh navodilih za uporabo.
- Pri delu z rezalno opremomorate nositi močne zašcitnerokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.
- Za najboljse in majvarnejse delovanje morajo biti rezalni robovi ostri in Čisti.
- Izdelek naj redno preverja in po potrebi nastavlja

ter popravlja pooblaščena servisna delavnica.

Zamenjaje poškodovane,OCRACK
- Upoštevajte navodila za zamenjavo dodatne opreme. Uporabljajte samo dodatno opremo, ki jo odobri proizvajalec.
- Ko izdelka ne uporabljate, morate izdelek, baterijo in polnilnik baterije hraniti ločeno v suhem, zaprtem in zaklenjenem prostoru. Otroci in osebe, katerim uporaba ni dovoljena, ne smejo imeti dostopa do izdelka, baterije ali polnilnika baterije.

Montaža

Uvod

OPOZORILO: Preden začnete sestavlji at izdelek, morate prebrati in razumeti poglavje o varnosti.

Namestitev in odstranitev baterijskega sklopa (dodatna oprema)

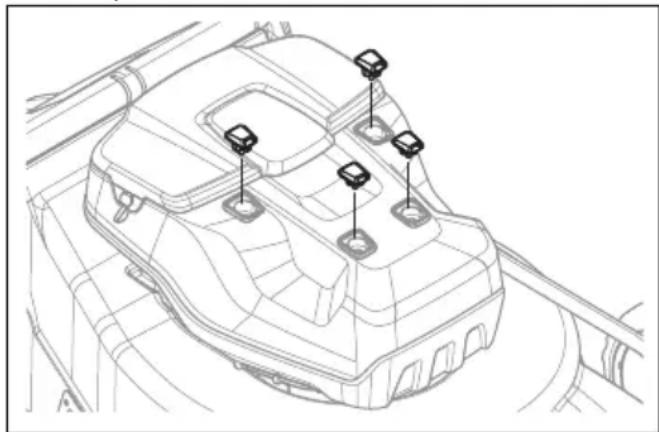

1. S Pokrova motorja odstranite 4 gumijastePokrovcke in 4 vijake.

1. NaPokrov motorja postavite vmesno plosco.

2. Vmesno plošco privijte s 4 priloženimi vijaki z momentom 5-6 Nm.

1. OdpritekPokrov za baterijo.
2. Odstranite baterijo v rezi 1.

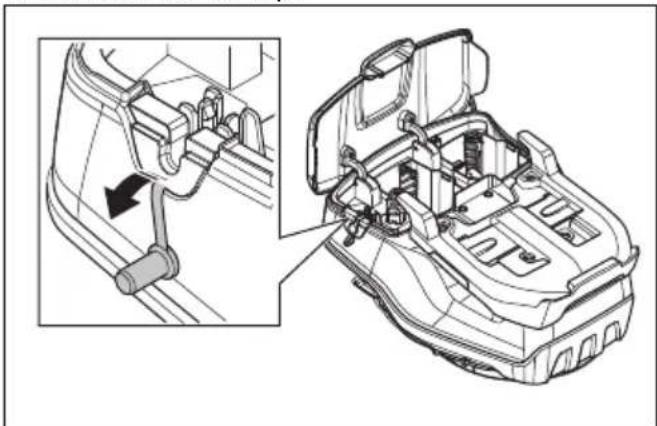

1. Odstranite tesnili Čep.

1. Baterijski vmesnik potisnite v prostor za baterijo, se zaskovi.

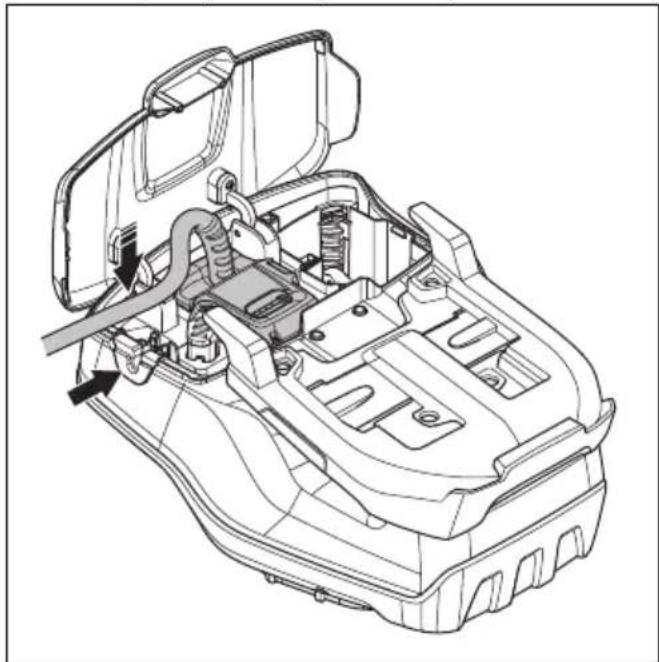

1. Kabel baterijskega vmesnika vstavite skozi odprtino tesnilnega Čepa. Kabel pritrdite s sponko.

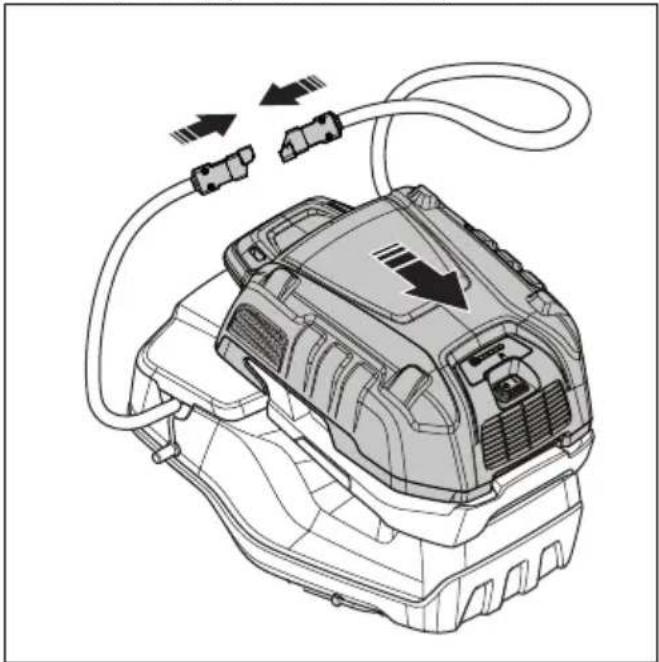

1. Na baterijski vmesnik namestite baterijski sklop.

2. Baterijski sklop priključite na baterijski vmesnik.

1. Kabel baterijskega vmesnika pritrdite na ročaj s 3
   trakovi.

1. Če Želite odstraniti baterijski sklop, sledite temu postopku v obratnem vrstnem redu.

OPOZORILO: Kabla na rocaj ne pritrdite prevec ohlapno. Kabel se lahko sname z rocaja in vas poskoduje.

Nastavitev ročaja (LC 551iV)

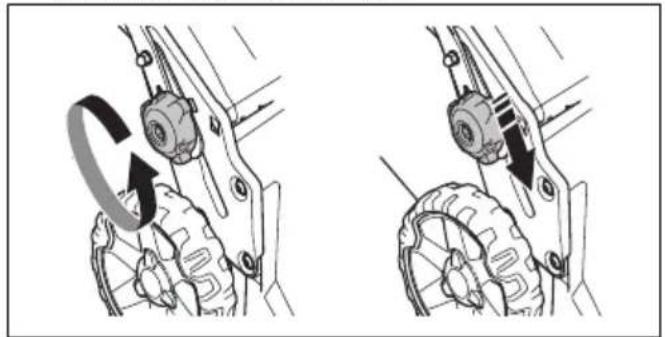

1. Sprostite spodnja gumbna vijaka.

2. Gumbna vijaka na levi in desni strani izdelka pomaknite v spodnji del utorov.

1. Visino ročice prestavite v enega od 2 razpoložljivih položajev.
2. Premaknite gumbna vijaka do konca navzgor protirocici, da zašišite klik.

1. Popolnama zategnite gumbne vijake.

Namestitev ročice (LB 548i, LB 553iV)

1. S plošće na zgornjem ročaju odstranite matico ročaja in podložko.
2. Zgornji ročaj namestite na vrh spodnjega ročaja.

POZOR: Prepričajte se, dažice niso zataknjene ali poškodovane.

1. Pritrdite podložko in ročico za nastavitev ročaja.

1. Kadar izdelek uporabljate v blizini stene, ročaj obrnite na stran tak, da je v dobrem položaju za delo.

Namestitev zbiralnika za travo (LC 551iV)

1. Ogrodje zbiralnika za travo vstavite vvreco za travotako, da je trdi del vrecke na dnu. Rocaj ogrodja zbiralnika za travo mora biti vedno na vrhu.

1. Spodnji del ogrodja zbiralnika za travo vstavite v utor na dnu zbiralnika za travo.

2. Vreco za travo namestite na ogrodje zbiralnika za travo in ga pritrdite z sponkami.

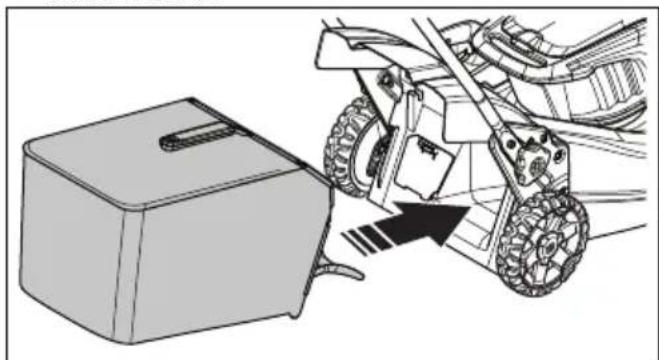

1. Dvignite zadnjiPokrov.
2. Zbiralnik za travo pritrdite na zgornji rob ohišja.
3. Vstavite spodnji del zbiralnika za travo v izpustnikanal za travo.

Namestitev vložka za mulčenje (dodatna oprema LC 551iV)

1. Privzdignite zadnjiPokrov in odstranite zbiralnik za travo.

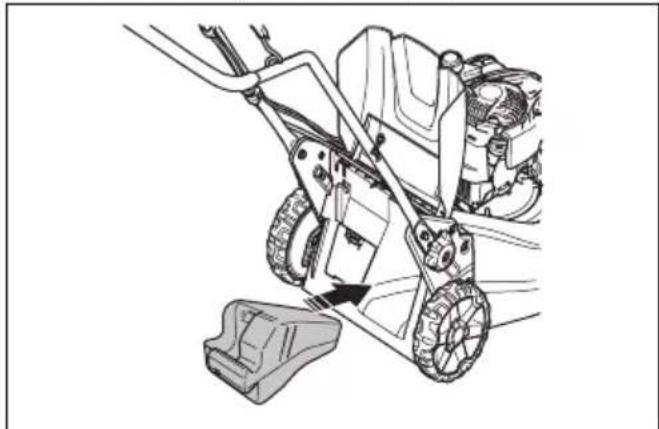

2. Vlozek za mulcenje vtaknite v izpustni kanal.

1. Rezilo zamenjaje z rezilom za mulcenje, priloženo kompletu za mulcenje. Gleje Zamenjava rezil na strani 764.

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelkamorate prebrati in razumeti poglavje ovarosti.

Husqvarna Connect

Husqvarna Connectje brezplačna aplikacija za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoca razširitev funkcj vasega izdelka Husqvarna:

• Dodatne informacije o izdelku.
• Informacije o izdelku, delih in servisu ter pomoč.

Zacetek uporabe: Husqvarna Connect

1. V mobilno napravo si prenesite aplikacimiento Husqvarna Connect.
2. Registirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracion izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Husqvarna Fleet Services

Husqvarna Fleet Services™ je storitev v oblaku,
ki upravljavcu komercialne skupine strojev omogoca
pregled nad vsemi izdelki. Pogoj je uporaba senzorja
Husqvarna Fleet Services™ na izdelku. Izdelek je
pripravljen na vgradnjo senzorja Husqvarna Fleet
Services™. Za vec informacij o storitvi Husqvarna Fleet
Services™, gleje www.husqvarna.com.

Priprava senzorja (dodatna oprema)

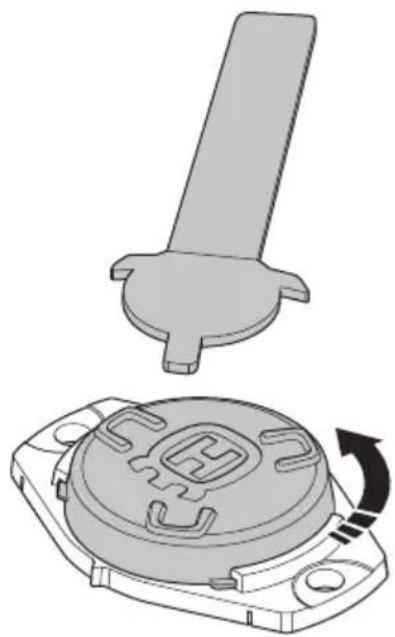

1. S ključem senzorja odpritePokrov senzorja.

1. Odstranite senzor.

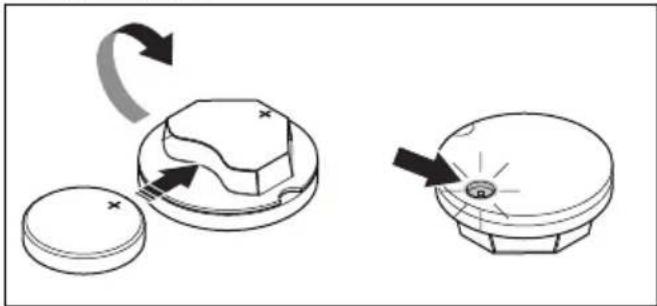

2. Senzor prikljucite na baterijo. Indikator senzorjamaorazasvetiti.

1. Prenesite applikaciono Husqvarna Fleet Services TM
2. Prijavite se v aplikaciono Husqvarna Fleet Services ^TM
3. Seznanite naprave. Glejte Seznanjanje aplikacije in izdelka na strani 757

Seznanjanje aplikacije in izdelka

1. Prijavite se v aplikaciono Husqvarna Fleet Services ^TM .
2. V aplikacijizberite svoj izdelek.
3. Z mobilno napravo skenirajte kodo za senzorjem, da ga namestite v napravo.

Opomba: Izdelek je treba z aplikacijo seznaniti samo enkrat.

Namestitev senzorja

1. Prepricajte se, da je senzor povezan z aplikaciono Husqvarna Fleet Services™. Glejte Seznanjane aplikacije in izdelka na strani 757.

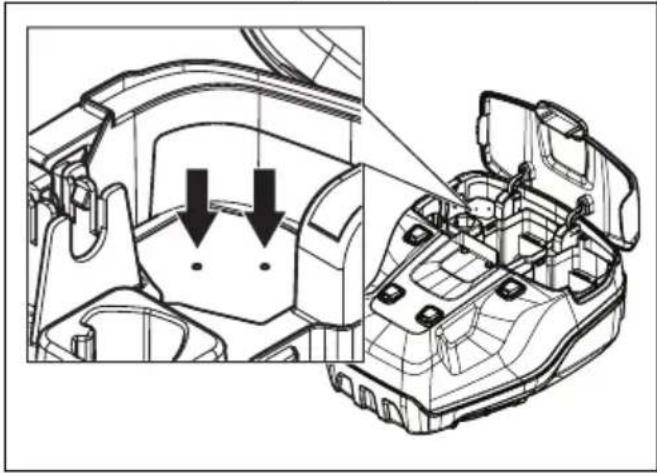

2. Ob oznaki v reži v ohišju izvrtajte 2 odprtini.

Opomba: Velikost odprtin se mora ujemati s kovicami, ki so prilozene senzorju.

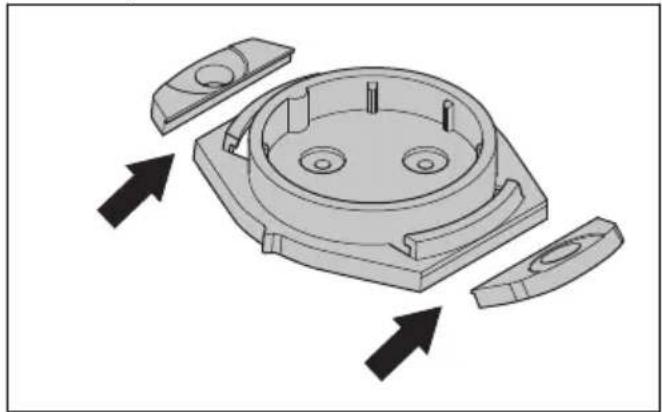

1. S klešcami odstranite zunanje izvirtine na reži senzorja.

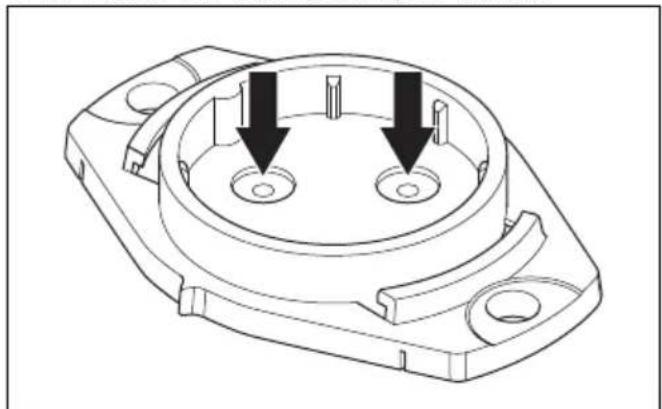

1. Ob oznaki v reži senzorja izvrtajte 2 odprtini.

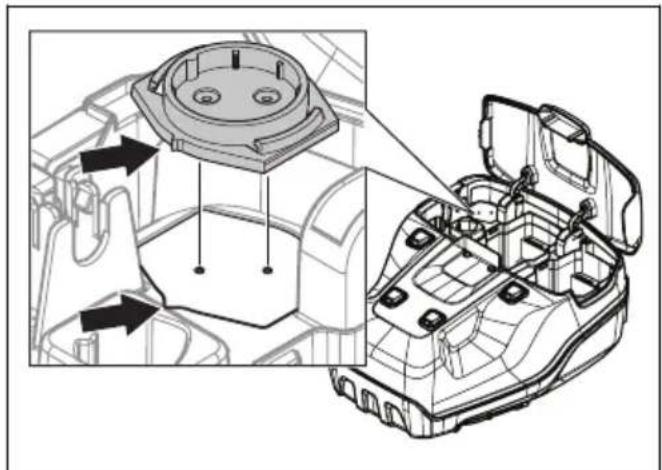

1. Poravnajte rezo senzorja z rezo ohisha.

1. S kovicami pritrdite rezo senzorja.

2. Senzor namestite v rezo senzorja. Poravnajte belo oznako na senzorju z oznako na rezi senzorja.

1. ZapritePokrov senzorjain ga zaklenite s ključem senzorja.Pazite,da bo zgornji del crke"H"za Husqvarna usmerjen stran od varnostnegakljuca.

Nastavitev kosilnice v delovni položaj (LC 551iV)

1. Ročaj dvignite v navpicien položaj.

1. Premaknite gumbna vijaka do konca navzgor protirocici, da zašišite klik.

1. Popolnama zategnite gumbne vijake.

Nastavitev višine kosnje (LB 548i, LC 551iV)

Kosnjo lahko nastavite na 6 visin.

1. Visino kosnej dvignete tak, da rocico za nastavitev visine reza potisnite proti kolesu in nazaj.
2. Visino kosnje spustite takto, da rocico za nastavitev visine reza potisnite proti kolesu in naprej.

POZOR: Ne nastavite visino rezanja prenizko. Rezila lahko trojo ob tla, ce povrsina travnika ni ravna.

Nastavitev višine kosnje (LB 553iV)

Kosnjo lahko nastavite na 5 visin.

1. Povlecite rocico za nastavitev visine kosnje nazaj, da povecate visino rezanja.
2. Potisnite rocico za nastavitev visine kosnje naprej, da znižate visino rezania.

POZOR: Ne nastavite visino rezanja prenizko. Rezila laho trcjo ob tla, ce povrsina travnika ni ravna.

Baterija

OPOZORILO: Pred uporabo baterije morate prebrati in razumeti poglavje o varnosti. Prebrati in razumeti morate tudi navodila za uporabo, ki so prilozena bateriji in polnilniku.

Stanje baterije

Nazaslonu je prikazana preostala napoljenost baterije in podatki o morebitnih tezavah z baterijo. Napoljenost baterije je prikazana se 5 sekund po izklopu naprave ali pritisku gumba indicatorja baterije. V primeru napake sveti na bateriji opozorilni indicator. Glejte Baterija na strani 766.

Indicatorji LED	Stanje baterije
Vsi indicatorji LED svetijo R	Olna napoljenost (75-100 %)
Svetijo indicatorji LED 1, 2 in 3	50-75-odstotna napoljenost
Svetita indicatorji LED 1 in 2	25-50-odstotna napoljenost
Sveti indicator LED 1 0-25	odstotna napoljenost
Indicator LED 1 utripa Baterija je prazna. Napol-nite baterijo.

Polnjenbe baterije

Baterijo pred prvo uporabo napolnite. Baterija je ob dobavi napolnjena na 30% .

Opomba: Baterijski polnilnik mora biti priključen na napetost in frekvenco, ki sta navedena na tipski plošćici.

Ce je temperatura baterije visja od 50^ se ne polni. Polnilnik baterije pred polnjenjem zniža temperaturo baterije.

1. En konec napajalnega kabla vstavite v konektor v polnilniku baterije.
2. Drugi konec napajalnega kabla polnilnika priklopite v primerno ozemljeno elektrico vticnico. Indikator LED na polnilniku baterije enkrat utripne zeleno.

1. Baterijo vstavite v polnilnik baterije. Zeleni indicator na polnilniku se vklopi, ko je baterija pravlno vstavljena v polnilnik.

1. Ko se vsi indicatorji LED na bateriji vklopijo, je baterija popolnama napolnjena. Baterijo polnite Najvec 24 ur.
2. Polnilnik baterije iz stenske vticnice izvlecite za vtic, ne za kabel.
3. Odstranite baterijo iz polnilnika.

Stanje napolnjenosti baterije

Littij-ionske baterije Husqvarna lahko polnite in uporabljate pri vseh nivojih napoljenosti. Baterija se ne poskoduje. Napoljenost popolnama napolnjene baterijne pada, ce jo pustite v polnilniku.

Indikatorji LED	Stanje napoljenosti
Indikator LED 1 utripa 0–25	%
LED 1 sveti, LED 2 utripa 25–50 %
LED 1 in 2 svetita, LED 3 utripa	50–75 %
LED 1, 2 in 3 svetijo, LED 4 utripa	75–100 %
LED 1, 2, 3 in 4 svetijo Polna napoljenost

Polnjenje baterijskega sklopa

Opomba: Baterijo pred prvo uporabo napolnite. Nova baterija je napolnjena samo 30-odstotno.

1.Prepricajte se, da je baterija suha.

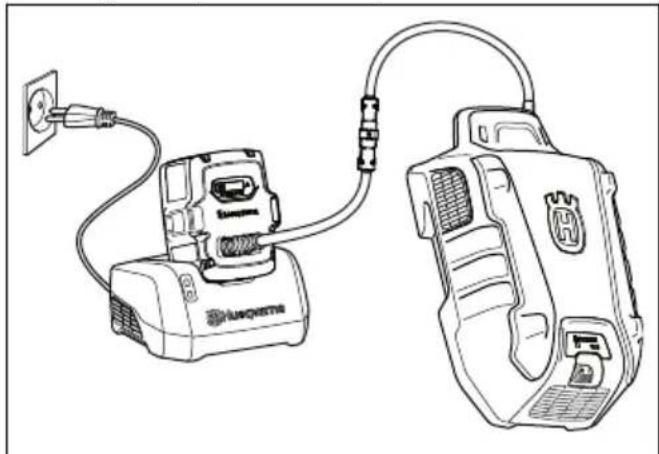

2. Baterijski sklop vstavite v adapter.

1. Adapter vstavite v baterijski polnilnik.
2. Na baterijskem polnilniku mora zasvetiti zeleni indicator polnjenja. To pomeni, da sta adapter in baterijski sklop pravilno prikljucena.

1. Baterija je popolnama napoljena. ko svetijo vsi indicatorji na bateriji in je na adapterju prikazano 100%

Adapter prikazuje stanje napoljenosti v korakih po 1% . Na začetku polnjenja so možna majhma odstopanja.

1. Odklopite polnilnik baterije iz stenske vtičnice takó, da izvlečete vtič. Ne vlecite kabla.
2. Vzemite adapter iz baterijskega polnilnika.
3. Iz adapterja vzemite baterijski sklop.

Opomba: Čeželite vec informacij, glejte priročnika za baterijski sklop in baterijski polnilnik.

Zagon izdelka

1. DvignitePokrov za baterijo.
2. Napolnjeno baterijo vstavite v rezo 1 podPokrovom baterije. Za daljse delovanje v rezo 2 vstavite drugo napolnjeno baterijo.
3. Odklopite varnostni kliguc z držala za varnostni kliguc.
4. Varnostni ključ potisnite v varnostno ključavnico.

1. Ostanite za izdelkom.

2. Pritisnite gumb za VKLOP/IZKLOP na krmilni plošci. Zaslon se vklopi.

3. Sprostite blokado vžiga.

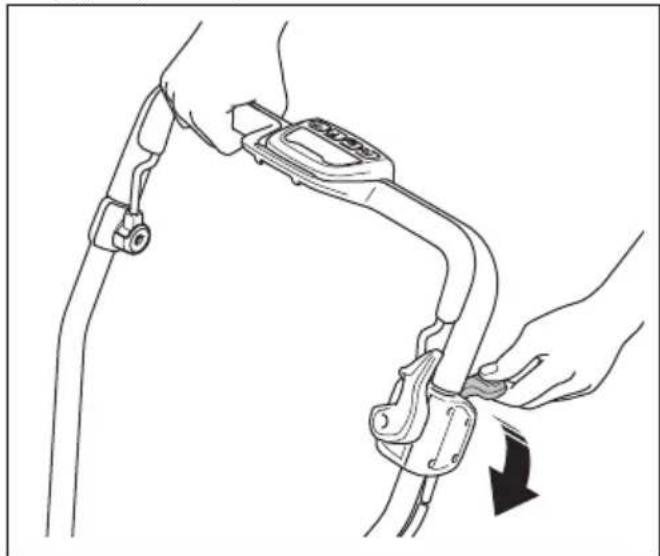

1. Ročico motorne zavore potisnite v smer ročaja.

• Povlecite pogonsko ročico proti ročaju za sprostitev pogona.

S pritiskanjem + in - na krmilni plošči je mogocenastaviti hitrost pogona v 4 korakih.

Sprostite pogonsko ročico, da izklopite pogon, npr. ko ste blizu ovire.

1. Zazenite izdelek, glejte Zagon izdelka na strani 761.
2. Krmilno rocico za voznjo povlecite navzgor za začetak vožnje.

1. Pritisnite gumba + in -na krmilni plošči za nastavitev hitrosti vožnje.

1. Krmilno rocico za voznjo potisnite navzdol za izklop pogona, denimo, ko ste blizu ovire.

Premik izdelka z izklopljeno rezalno opremo (LB 553iV)

• Sprostite blokado vžiga.
  Krmilno rocico za voznjo povlecite navzgor.
• Pridrzite krmilno rocico za voznjo in premaknite izdelek.
  Sprostite krmilno rocico za voznjo in izklopite blokado vziga za nadaljevanje delovanja.

Uporaba funkcije SavE

Izdelek je opremljen s funkcijo varcevanja z baterijo (SavE), ki omogoca daljsi cas delovanja.

1. Pritisnite gumb SavE (A) za začetek izvajanja funkcjë. Znak SavE (B) nazaslonu se vklopi.

2. Znova pritisnite gumb SavE, ce zeilite funkciojo izklopiti. Znak SavE (B) nazaslonu se izklopi.

Opomba: Funkcija SavE se samodejno izklopi, ce je zaradi pogojev tal potrebna vecja moč. Funkcija SavE se znova samodejno zažene, ko pogoji tal to dopušćajo.

Funkcija PowerBoost

Ko izdelek kosi dolgo ali mokro travo, motor samodejno povisa stevilo vrtljajev. Ko funkcija PowerBoost ni potrebna, motor samodejno preklopi v standardni nacin, da se prihrani cas baterije.

Ugašanje motorja

Med delovanjem izdelka se lahko rezilo in motor zacasno ustavita zaradi ovir, kot je zagozdena trava podPokrovomrezila.Ce se to zgodi in drzite zavorno rocico motorja potisnjeno navzdol,se izdelek samodejno znova zazene.Ce se izdelek ne zazene znova v 5-10 sekundah,boste morda morali ociistiti podPokrovom rezila.Glejte Cijscenje izdelka na strani 765.

OPOZORILO: Ce se motor zaustavi, se izdelek poskuša v 5-10 sekundah samodejno znova zagnati. Počakajte rajmanj 15 sekund, preden preveritePokrov rezila.

OPOZORILO: Preden preverite pokrov rezila, sprostite zavorno ročico motorja, obrnite varnostni ključ v položaj 0, odstranite baterijo in pocakajte najmanj 5 sekund. Če se ovira odstrani in se izdelek nenamerno zažene, obstaja nevarnost telesnih poskodb.

Izklop izdelka

Izdelek se samodejno izklopi po 3 minutah mirovanja.

1. Za izklop motorja sprostite rocico motorne zavore.

1. Pritisnite gumb za VKLOP/IZKLOP na krmilni plošči. Vsi indicatorji LED in znaki na zaslonu se izklopijo.

1. Varnostni ključ odstranite iz varnostne ključavnice in ga vstavite v držalo varnostnega ključa.

Kako doseči saber rezultat

• Vedno uporabljaje ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro reziloprav takpo porabi manj energije kot topo rezilo.

• Ne odrežite vec kot tretjino dolzine travnih balk. Najprej kosite z visoko nastavitvijo visine kosnje. Preglejte rezultat in nastavite visino kosnje na ustrezno visino. Ce je trava zelo visoka, vozite počasi in po potrebi kosite dvakrat.

• Vsakič kosite v različnih smereh, da se na travi ne bi pojavile Črte.
• Pokrov kosišca mora biti Čist. Obloge iz trave in umazanje na notranji straniPokrova kosišca lahko zmanjsa učinkovitost kosnje. Glejte Čišcenje izdelkana strani 765.

Košnja brez namescenerega zbiralnika za travo ali vložka za mulcenje (LC 551iV)

1. Privzdignite zadnjiPokrov in odstranite zbiralnik za travo.
2. Ce sta namescena vlozek za mulcenje in rezilo za mulcenje,ju odstranite.
3. Pred uporabo izdelka zaprite zadnjiPokrov.

Ko uporabljate izdelek, poteka izmet pokošene trave pod zadnjimPokrovom.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem
vizdrževalnih del morate prebrati in razumeti
poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo na voljo strokovna popravila in servisiranje. Ce vas prodajalec ni pooblascen serviser, ga povprajsaje, kje je naslednja najblizja pooblascena servisna delavnica.

Za vec informacij glejte www.husqvarna.com.

Urnik vzdrujevanja

Izračunani intervali vzdřevanja veljajo za vsakodnevno uporabo izdelka. Intervali se spremenijo, če izdelka ne uporabljate vsakodnevno.

Za vzdrrzevalne posege, oznaene z zvezdico *, glejte Varnostna navodila za uporabo na strani 749.

	Pri vsaki uporabi	Mesečno	Vsakosezono
Opravite splošen pregled. X
Očistite zašcitnePokrove menjalnika Prepričajte se, da na motorju ni trave. X
Preverite blokado vžiga. * X
Prepričajte se, da varnostne naprave izdelka niso poškodovane. * X
Preverite, ali je zbiralnik za travo obrabljen ali dotrajan. X
Preverite rezalno opremo. X
PreglejtePokrov rezila. * X
Preverite ročico motorne zavore. * X
Prepričajte se, da gumb za VKLOP/IZKLOP deluje pravilno in niPokvarjen. X
Preverite, ali je baterija poškodovana. X
Preverite napoljinost baterije X
Prepričajte se, da gumba za sprostitev na bateriji delujeta pravilno in omogocăta pravilen zaklep baterije v izdelku.	X
Očistite odprtine za dovod zraka. Prepričajte se, da na odprtinah za dovod zrakani trave ali umazanje.	X
Preverite, ali je polnilnik baterije poškodovan, in se prepričajte, da pravilno deluje.		X
Očistite pod zašcitnim Pokrovom (LC 551iV, LB 553iV). X
Preverite povezave med baterijo in izdelkom. Preverite tudi povezave med baterijo in polnilnikom baterije.			X

Izvajanje splošnih pregledov

• Prepričajte se, da so matice in vijaki na izdelku dobro priviti.
• Prepričajte se, da kabli na izdelku niso v položaju, v katerem bi se lahko poskodovali.

Zamenjava rezil

1. Prepricajte se, da je rezilo poravnano s središćem motorne gredi.

2. Izdelka ne cistite z vodo. Voda lahko vdre v baterijo ali motor in povzroci katki stik ali poškoduje izdelek.

3. S krtaco odstranite listje, travno in umazanijo.
4. Odstranite zašcitniPokrov in s krtaco ocistite travo z notranje strani zašcitnegaPokrova.

Ciscenje baterije in baterijskega polnilnika

OPOZORILO: Baterije ali polnilnika nikoli ne cistite z vodo.

OPOZORILO: Izdelka ne cistite s kemičnimi snovmi.

1. Pritrdite vzmetno podložko in privijte vrijak z zateznim momentum 65-75 Nm.

Pred vstavljanjem baterije v polnilnik baterije se prepricajte, da sta baterija in polnilnik baterije cista in suha.
- Pola baterije ocistite s stisjenim zrakom ali za ciscenje uporabite mehko in suho krpo.
- Povrsine baterije in polnilnika očistite z mehko in suho krpo.

OPOZORILO: Preprecite nezelen vklop tako, da izvlecate varnostni klujc, odstranite baterijo in počakate vsaj 50sekund.

OPOZORILO: Pri vzdrrzevanju rezalne opreme uporabite zašcitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Ročno zavrtite rezilo in se preprćajte, da se prosto obráča.

OPOZORILO: Uporabljajte zašcitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Izdelek vklopite, da preizkusite rezilo. Če rezilo ni pritrjeno pravilno, bo izdelek vibriral, rezultat košnje pa ne bo zadovoljiv.

Ciscenje izdelka

• Plastiche dele Čistite s Čisto in suho krpo.

• Preverite, ali je rezalna oprema poškodovana oziroma razpokana. Če je rezalna oprema poškodovana, jo zamenjajte.

• Preverite, ali je rezilo poskodovano ali topo.

Opomba: Rezilo morate po brusenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabrusijo, zamenjao in uravnovesijo. Ce trcite ob oviro in se izdelek ustavi, zamenjaje poskodovano rezilo. Pooblascena servisna delavnica naj oceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati.

Odpravljanje težav

Baterija

LED na bateriji Vzrok Rešitev
Zeleni indicator LED utripa	Napetost baterije je prenizka. Napolnite	baterijo. Glejte Polnjenje baterije na strani 759.
Indikator LED za napa-ko utripa.	Napoljenost baterije je nizka. Napolnite	baterijo. Glejte Baterija na strani 766.
	Temperatura v delovnem okolju je previsoka ali prenizka.	Baterijo uporablajte v okolju s temperaturami med -10 °C in 40 °C.
	Prenapetost. Prepričajte se, ali je napetost omrežja enaka na-petosti, navedeni na tipski plošćici izdelka.
			Odstranite baterijo iz polnilnika. Počakajte 5 sekund in baterijo poskusite napoliniti znova. Če na-pake ne morete odpraviti, se obrnite na poobla-šcenega servisnegа zastopnika.
Indikator LED za napa-ko sveti.	Razlika med celicami je prevelika (1 V).	Obrnite se na pooblašcenega servisnegа zastop-nika.

Polnilnik baterije

LED na polnilniku baterije	Vzrok Rešitev
Indikator LED za na-pako utripa.	Temperatura v delovnem okolju je previsoka ali prenizka.	Polnilnik baterije uporabljajte v okolju s temperaturami med 5 °C in 40 °C.
Indikator LED za na-pako sveti.		Obrnite se na pooblaščenegа servisnegа zastopnika.

Kontrolna plošča

Koda napake (število utripov)	Možne napake Možen postopek
1 Motor je prevroč. IzdelekNJ	Menjalniku ni masti. Pokrov menjalnika po potrebi očistite.
5 Število vrtlajev motora preveč upade in motor se izklopi.	Očistite kosišće in povečajte višino reza. Glejte Nastavitev višine kosnjë (LB 548i, LC 551iV) na strani 759. Če napake ne mo-rete odpraviti, se obrnite na pooblašćenegaservisnegа zastopnika.
8 Napoljenost baterije je nizka. Napolnite baterijo. Glejte Polnjeniţa baterijena strani 759.
9 Napaka baterije ali baterija ne oddaja signa-la.	Baterijo pravilno vstavite v izdelek in preveri-te priključek baterije. Če indicator LED za na-pako baterije utripa, glejte Baterija na strani 759.
10 Krmilnik motorja je prevroč. Izklopite motor in počakajte, da se ohladi.
Druge napake Če pride do drugih napak, izvlecite varnostni ključ, odstranite baterijo in se obrnite na pooblaščenegа serviserja.

Transport skladisčenje in odstranitev

Uvod

OPOZORILO: Nenačrtovan vklop med transportom preprečite tak, da izvlečete varnostni ključ, odstranite baterijo in počakate vsaj 5 sekund.

Nastavitev izdelka v transportni položaj (LC 551iV)

1. Sprostite spodnja gumbna vijaka.
2. Gumbna vijaka na levi in desni strani izdelka pomaknite v spodnji del utorov.

Za vstavljene litij-ionske baterijske enote veljajo zahtve zakonodaje o nevarnem blagu.
Pri transportu v komercialne namene morate upostevati posebne zahteve, navedene na pakiranj in nalepkah.
Pri pripravi izdelka za transport morate upostevati uredebe za ravnanje z nevarnimi materiali. Veljajo lokalni predpisi.
Baterijo pri prevozu vedno odstranite.
- Na priključke baterije namestite izolacijski trak in se prepričajte, da se baterija med transportom ne more premikati.
Med izdelek pritrdite.

Skladisčenje

Baterijo pri skladischenju vedno odstranite.
- Za preprecevanje nesreč baterija med skladišćenjem ne sme biti priklopljena.
- Polnilnik baterije vedno hranite v zaptem in suhem prostoru.
Baterijo in polnilnik baterije hranite v zaptem prostoru, kjer ni vlage ali nevarnosti zamrzovanja.
- Med shranjevanjem baterijo odstranite iz polnilnika.
Baterijske ne shranjujte na mesti, kjer je lahko prisotna staticna elektrika. Baterije ne shranjujte vkovinski skatli.
Baterijo hranite v prostoru s temperaturo med 5^ in 25^ , ki je zašciten pred neposredno sončno svetlobo.
Polnilnik baterije hranite v prostoru s temperaturo med 5^ in 45^ , ki je zašciten pred neposredno sončno svetlobo.
Pred dolgotrajnejsim skladišcenjemora biti baterija napoljena med 30% in 50%
- Izdelek, baterijo in polnilnik hranite v zaklenjenem prostoru, do katerega otroci in nepooblascene osebenimajo dostopa.

Pred dolgotrajnejsim skladijscenjem izdelek očistite in opravite popoln servis.

Odlaganje

Simboli na izdelku ali njegovi embalazi opozarjajo, da izdelka ne smete obravnativ kot gospodinjskega opadka. Odnesti ga je treba v ustrezno zbiralische, kjerBODY poskrbeli za recikliranje elektrichnih in elektronskih naprav.

Z zagotavljanem pravilne obravnave izdelka boste pomagali prepreci tijgov morebiten skodljiv učinek na okolje in ljudi, do katerega bi lahko prišlo, kot posledica nepravlnega upravljanja z odpadki.

Podrobnejse informacije o reciklaranju tega izdelka lahkodobite v svoji obcini, v komunalnem podjetju ali vtrgovini, kjer ste ga kupili.

Tehnični podatki

Tehnični podatki

	LB 548i LB 553iV LC 5	51iV
Motor rezalne enote
Tip motorja BLDC (brezkrtačni	enosmerni) 36 V	BLDC (brezkrtačni enosmerni) 36 V	BLDC (brezkrtačni enosmerni) 36 V
Št. vrt. motorja - SavE, vrt/min* 2600 2600 26	00
Št. vrt. motorja - nazivno, vrt/min* 3000 3000	3000
Št. vrt. motorja - visoka obretenitev, vrt/ min*	3300 3300 3300
Najvišja izhodna moč motorja v kW 1,8 1,8 1,8
Nazivna izhodna moč motorja v kW 1,5 1,5 1,5
Pogonski motor
Nazivna izhodna moč motorja v kW Ni navedeno	no 0,4 0,4
Hitrost samohodnega pogona, km/h Ni navedeno	no 3,0-5,0 3,0-5,0
Stopnje hitrosti Ni navedeno 4 4
Teža
Teža brez baterije v kg 31	38	39,5
Baterija
Vrsta baterije	Serija baterij Husq- varna	Serija baterij Husq- varna	Serija baterij Husq- varna
	LB 548i LB 553iV LC	551iV
Avtonomija baterije
Avtonomija baterije, najkrajša, (prosto delo- vanje) z aktivirano funkcijo SavE, z eno bate- rijo Husqvarna z močjo 9,4 Ah (Bli300).	35 35 30
Avtonomija baterije, najkrajša, (prosto delo- vanje) z aktiviranim standardnim načinom, z eno baterijo Husqvarna moči 9,4 Ah (Bli300).	30 30 25
Emisije hrupa 70
Raven zvočne moči, izmerjena v dB (A) 93 97	97
Raven zvočne moči, zajamčena LWA v dB(A)	93 98 97
Nivoji hrupa 71
Nivo zvočnegа tlaka pri ušesu operaterja, dB(A)	80 84 84
Ravni vibracij 72
Ročaj, m/s2	0,3 1,3 0,3
Rezalna oprema
Višina reza v mm 30-60 28-65 26-74
Širina reza v cm 48 53 51
Standardno rezilo Rezilo za mulčenje	597466510	Rezilo za mulčenje 529441810	Rezilo za zbiranje 597466310
Dodatno rezilo Ni navedeno Ni navedeno Režil	597466410
Kapaciteta zbiralnika za travo, I Ni navedeno Ni navedeno 65

• Vrtljaji na minuto

Homologirane baterije Vrsta Zn	nogljivost aku-	mulatorja v Ah	Napetost, V Teža, Ib/kg
BLi20 Litij-ionska 4,0	36	2,6/1,2
BLi200	Litij-ionska	5,2	36
BLi300	Litij-ionska	9,4	36
BLi550X	Litij-ionska	15,6	36
BLi950X	Litij-ionska	31,1	36

Odobreni polnilniki za določene baterije, BLi Vhodna nape-tost, V	Frekvenca, Hz Moc, W
QC80 100-240 50-60 80
QC80F 12 0 80
QC330 100-240 50-60 330
QC500 100-240 50-60 500

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Vrtna kosilnica
Znamka Husqvarna
Vrsta/model LB 548i, LC 551iV, LB 553iV
Identifikacja Serijske stevilke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/EC "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterihi nevarnih snovi v elektrčni in elektronski opremi"

in so pri tem v veljavi naslednji standardi
in/ali tehnicne specifikacione: EN 60335-1:2012/AC:2014/

A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018

Priglašeni organ: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, je potrdil skladnost z direktivo Sveta
2000/14/ES, postopki ugotavljanja skladnosti: Priloga VI.

Za informacione v zvezi z emisijami hrupa glejte poglavje Tehnici podatki na strani 768.

Huskvarna, 2022-10-14

Claes Losdal, Vodja oddelka za razvoj vrtne opreme, Husqvarna AB

Odgovorni za tehnicno dokumentacijo

Sadržaj

Uvod. 772

Resavanje problema 797

Bezbednost. 777

Transport, skladištenje i odlaganje 798

Sklapanje 785

Deklaracija o usklaedenosti. 802

Odrzavanje 795

Uvod

Opis proizvoda

Proizvod je rotaciona kosačica koju kontroliše rukovalac. Modeli LB 548i i LB 553iV koriste funkcjju BioClip za kosjenje trave u dubrivo.

Model LC 551iV sakuplja travu u hvatač trave. Uklonite hvatač trave kako biste omogucili praznjenje trave

na zadnjoj strani. Postavite komplet za usitnjavanje (oprema) za koosenje trave u dubrivo.

Namena

Koristite proizvod za kosenje trave. Nemojte koristiti proizvod za druge zadatke.

1. Kontrolna tabla
2. Rucica kočnice motora
3. InhibitorPokretanja
4. Hvatač trave (LC 551iV)
5. ZadnjiPoklopac (LC 551iV)
6. Bezbednoski ključ
7. Dugme rücke (LC 551iV)
8. Poluga za podešavanje ručke (LB 548i)
9. Poklopac baterije
10. Komanda visine koosenja (LC 551iV)
11. Dugme ON/OFF

12. Dugme SavE

13. Indikator SavE

14. Indikator baterije
15. Indikator nivoa brzine
16. Dugme za smanjenje brzine
17. Dugme za povecanje brzine
18. LED lampica greške
19. Poklopac kosenja
20. Dovodi vazduha
21. ZastitniPoklopac (LC 551iV)
22. Nazivna pločica
23. Pritiskivac pogona (LC 551iV)

24. Punjac baterije (oprema)

25. Baterija (oprema)

26. Multi baterija (oprema)

27. Ploča adaptera (oprema)

28. Adapter multi baterije (oprema)

29. Komplet za malciranje (LC 551iV)
30. Upstvo za rukovaoca

Pregled proizvoda (LB 553iV)

1. Kontrolna tabla
2. Rucica kochnice motora
3. InhibitorPokretanja
4. Bezbednosni ključ
5. Poluga za podešavanje ručke
6. Poklopac akumulatora
7. Komanda visine košenja
8. Dugme ON/OFF
9. Dugme SavE
10. Indikator SavE
11. Indikator akumuladora
12. Indikator nivea brzine
13. Dugme za smanjenje brzine
14. Dugme za povecanje brzine
15. LED lampica greške
16. Poklopac košenja
17. Dovodi vazduha

18. ZašitniPoklopac

19. Nazivna pločica

20. Kontrolna poluga pogona
21. Punjac akumulatora (oprema)
22. Akumulator (oprema)
23. Multi akumulator (oprema)
24. Ploča adaptera (oprema)
25. Adapter multi akumulatora (oprema)
26. Korisnicko uputstvo

Simboli na proizvodu

UPOZORENJE: Ovaj proizvod moze biti opasan i prouzrokovati teske povrede ili smrt

rukovaoca ili drugih osoba. Budite pažljivi koristite proizvod na pravilan način.

Pre korišćenja proizvoda
pažljivo pročitajte
korisničko uputstvo i
budite sigurni da ste ga
razumeli.

specične zahteve sertifikata na odreženim tržišima.

Deklaracija o usklaedenosti

EU deklaraci o usaglasenosti

Mi, Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel: [phone], izjavljujemo pod punom odgovornošću da je proizvod:

Opis Kosačica za travu
Marka Husqvarna
Tip/model LB 548i, LC	551iV, LB 553iV
Identifikacja Serijski brojevi od 2022 i nadalje
