MANUAL DE USUARIO LB 548i HUSQVARNA

ES Manual de usuario 199-231

ET Kasutusjuhend 232-261

Resolucion de problemas 225

Transporte,almacenamento y eliminacion. 227

Datos&Tecnicos. 228

Declaracion de conformidad. 231

Introduccion

Descripción del producto

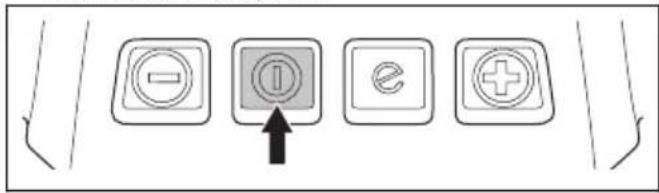

El producto es un cortacésped giratorio conducido a pie. Los modelos LB 548i y LB 553iV utilizez BioClip paraURTAR la hierba y convertirla en abono.

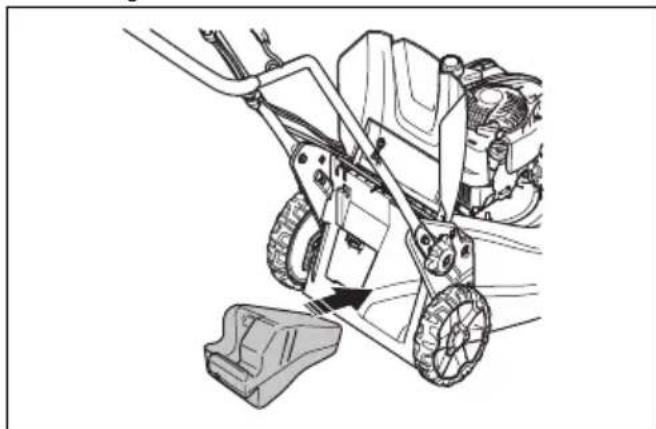

El Modelo LC 551iV recoge la hierba en un recogedor de césped. Retire el recogedor de césped para utiliser

la descarga trasera de hierba. Fije un kit de trituracion (accesorio) paraURTAR la hierba yutilizarla como abono.

Uso previsto

Utilice el producto paraURTAR hierba.Noutilice el producto para otherasareas.

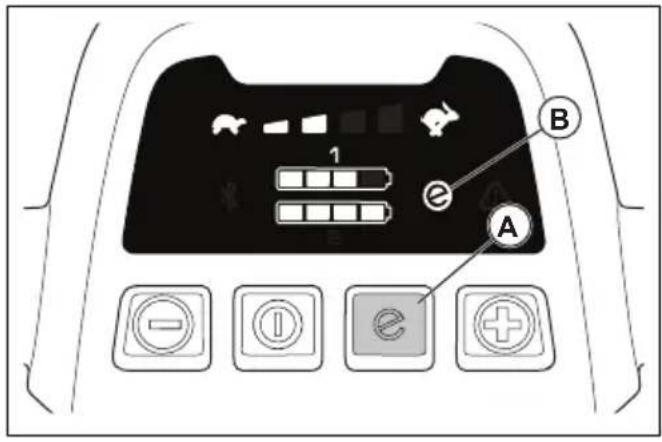

1. Panel de control
2. Palanca del freno del motor
3. Inhibidor de arranque
4. Recogedor de hierba (LC 551iV)
5. Cubiertatrasera(LC 551iV)
6. Llave de seguridad

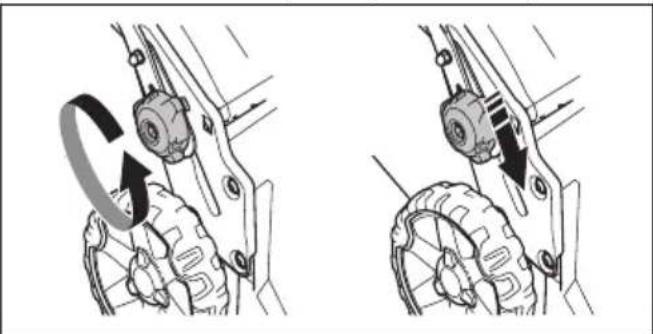

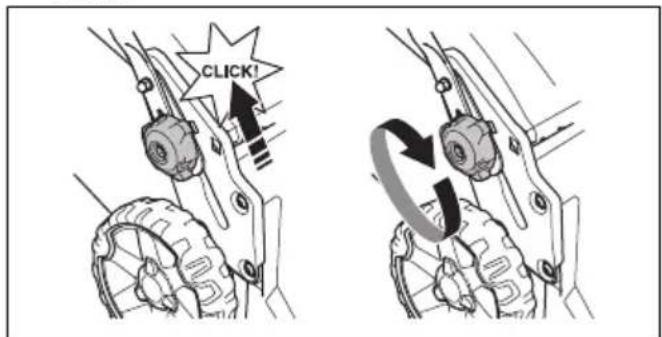

7. Tuerca de estrella del manillar (LC 551iV)
8. Palanca de ajuste del manillar (LB 548i)
9. Tapa de la bateria
10. Control de la alta de corte (LC 551iV)
11. Botón de encendido/apagado

12. Botón SavE

13. Indicador de modo SavE

14. Indicador de bateria
15. Indicador de nivel de velocidad
16. Botón para reducir la velocidad
17. Botón paraacular la velocidad
18. LED de error
19. Cubierta del equipo de corte
20. Tomas de aire
21. Cubierta protectora (LC 551iV)
22. Placa de caracteristicas sociales
23. Palanca de la transmisión (LC 551iV)

24. Cargador de bateria (accesorio)

25. Batería (accesorio)

26. Batería multiple (accessorio)

27. Placa adaptadora (accesorio)

28. Adaptador de batería multiple (accesorio)

29. Kit triturador (LC 551iV)
30. Manual de usuario

Descripción del producto (LB 553iV)

1. Panel de control
2. Palanca del freno del motor
3. Inhibidor de arranque
4. Llave de seguridad
5. Palanca de ajuste del manillar
6. Tapa de la bateria
7. Control de la alta de corte
8. botón ON/OFF
9. Botón SavE
10. Indicador de SavE
11. Indicador de bateria
12. Indicador de nivel de velocidad
13. Botón para reducir la velocidad
14. Botón para augmentar la velocidad
15. LED de error
16. Cubierta del equipo de corte
17. Tomas de aire

18. Cubierta protectora

19. Placa de caracteristicas

20. Palanca de control de la transmisión
21. Cargador de bateria (accessorio)
22. Batería (accesorio)
23. Bateria muple (accessorio)
24. Placa adaptadora (accesorio)
25. Adaptador de bateria multiple (accessorio)
26. Manual de usuario

Simbolos que aparecen en el producto

ADVERTENCIA: Este producto puede ser peligioso y occasionar

daños graves o mortales tanto al usuario como arialquier othera persona. Tenga cuidado y utilise el producto correctamente.

Lea atentamente el manual de usuario y asegúrese de que entiende las instrucciones antes de utiliser este producto.

Mantenga a las personas y animales a una distancia de seguridad respecto al area de trabajo.

Tenga cuidado con los objetos que salgan despedidos o rebootados.

Advertencia: Mantenga alejados los pies y las manos de la cucilla cuando esté girando.

Advertencia: Mantenga las manos y los pies alejados de las piezas giratorias.

Retire la llave deseguidad antes dellevar a cabo trabajo

de reparación o mantenimiento.

Símbolo medioambiental. El producto o su embalaje no son residuos domesticos. Recíclelos en unaubicación homologada para la eliminación de equipos electricos y electrónicos.

El producto cumple con las directivas CE vigentes.

Este producto cumple con las directivas del Reino Unido vigentes.

El producto cumple con las directivas vigentes de la Unión Aduanera Euroasiática.

El producto cumple con las directivas UkrSEPRO vigentes.

El producto cumple con las directivas RCM vigentes. Aplicable solo para Australia y Nueva Zelanda.

Etiqueta de emisiones sonoras al medio ambiente conforme con las directivas y normativas europeas y del Reino Unido, y con la regulacion de 2017 sobre de proteccion del medioambiente (control de ruidos) (Protection of the Environment Operations - Noise Control) de la legislacion de Nueva Gales del Sur. El nivel de potencia acustica garantazo del producto se especifica en el apartado Datostecnicos en la pagea 228 y en la etiqueta.

IPX4

Protegido contra salpicaduras de agua

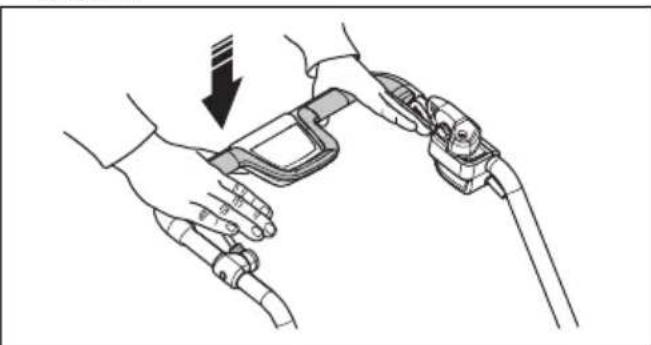

Procedimiento de arranque: pulse el botón de encendido/ apagado, suele el inhibitor de arranque, presione la palanca del frenodel motor.

Suelte la palanca del freno del motor para detenerlo.

Lento

Rápido

Códio escaneable

Nota: Los demás@simbolos y etiquetas que aparecen en el producto corresponden a requisitos de homologación españoles en algunosmercados.

Etiqueta del producto

PELIGRO: Mantenga las manos y los pies alejados.

Fiabilidad del producto

Como se estipula en las leyes de responsabilidad del producto, no nos hacemos responsables de los días y

perjuicios causados por nuestro producto si:

• El producto se ha reparado Incorrectamente.

• El producto se ha reparado con piezas que no eran del fabricante o no autorizadas por el fabricante.

• El producto tiene un accesorio que no es del fabricante o no está autorizado por este.

• El producto no se ha reparado en un centro de servicios autorizzato o por un organismo homologado.

Seguridad

Definiciones de seguridad

Las advertencias, precauiones y notas se utilizen para destacar informacion especialmente importante del manual.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCION: Indica un riesgo de daños en el producto,otiros materiales o el area adyacente si no se respetan las instrucciones del manual.

Nota: Se usa para proportionsar más información necesaria en una situación determinada.

Instrucciones generales de seguridad

ADVERTENCIA: Lea las seguides instrucciones de advertencia antes de utiliser el producto.

• Este producto es una herramienta peligrosa si se usa Incorrectamente o si no se Tiene cuidado. Puede causar lesiones graves o incluso la muerte si no siguen las instrucciones de seguridad.
• Este producto genera un Campo electromagnético durante el funciona. Este Campo magnético pueda, en determinadas circunstancias, interferir con implantes médicos activos o

pasivos. Para reducir el riesgo de que se den conditiones que provocarian lesiones graves o letales, las personas que utilizean implants medicos deben consultar con su medico y con el fabricante del implante antes deponer en marcha este producto.

• Proceda sempre con cuidado y/utilice siempre el sentido común. Si no está seguro de como manejar el producto en una situación especial, pare y.consulte con su distribuidor Husqvarna antes de continuar.
• Debe tenerse en cuenta que el operador sera responsable de los accidentes que involucren a另一as personas o a su propiedad.
• Mantenga el producto limpio. Asegúrese de que pueda leer claramente las etiquetas.
• No permitted que niños niadultos que no estén familiarizados con estas instrucciones realizen el aparato. Las normas de seguridad locales peuventningerajar limites a la edad del operador
• Si una persona con discapacidad física o mental usa el producto, asegúrese de supervisarla en todo momento. Debe haber

presente en todo momento una persona mayor deidad responsable.

• No utilizes el producto si está cansado, enfermo o si se encuesta bajo los efectos de alcohol, drogas o medicamentos. Esto tiene un efecto negativo en su visión, vigilancia, coordinación y capacidad de decide.
• No utilise el producto si está defectuoso.
• No modifique este producto ni lo utilizes si pueda haber sido modificado por.Other personas.

Seguidad en el area de trabajo

ADVERTENCIA: Lea las seguides instrucciones de advertencia antes de utiliser el producto.

• Retire objetivos tales como ramas, palos y piedras de la zona de trabajo antes de usar el producto.

• Los objetivos que克制an contra el equipo de corte peuventEAR salir despedidos y causar daños a personas y objetivos. Mantenga a las personas y los animales a una distancia de seguridad respecto al producto.

• No utilise el producto enCONDITIONES climáticas desfavorables, como niebla, lluvia, viento fuerte, frío intenso y riesgo de relámpagos. El uso del producto en conditiones climáticas desfavorables o en enternos humedes o mojados produce mucho cansancio. El mal tiempo pueda causar conditiones peligrosas, como superficies resbaladizas.

• Preste atencion a las personas, objetos y situaciones que poder impegir el funciona bajo succionado seguro del producto.
• Tenga cuidado con los posibles obstáculos, como raíces, piedras, ramas, hoyos y zanjas. El césped crecido pueda esconder obstáculos.
• Cortar el césped enpendentes puede resultarpeligroso. No utilise lamáquina en pendentesexcesivamente pronunciadas.No utilise el producto enpendentes de más de 15^

• Tenga sumo cuidado al Cambiar de direccion enpendentes. Utilice el producto a lo largo de las laderas de las pendentes. No se desplace hacía arriba y hacía bajo.

• Tenga cuidado cuando se acerque a esquinas y objetos escondidos que pueda bloquear su camino de visión.

Seguidad en el trabajo

ADVERTENCIA: Lea las seguides instrucciones de advertencia antes de utiliser el producto.

• Utilice este producto para cortar solamente césped. N está permitido utiliser el producto para.Other tareas.
• Utilice el equipo de proteccion personal. Consulte la section Equipo de proteccion personal en la page 208.
• Asegúrese de que hace como detener el motor rápidamente en caso de emergencia.
• No utilise el producto bajo la lluvia ni en ambientes humedes. El riesgo de sacudida electricaurrenta sienta agua en el producto.
• No utilizes el producto a menos que la cucilla y todas las cubiertas estén fjadas correctamente. Una cucilla fjada incorrectly pueda soltarse y provocar daños personales.
• Asegürese de que la cucilla no golpea ningún objeto, como

piedras y raíces. Esto能把 causar daños a la cucilla y doclar el eje del motor. Un eje doblando causa vibraciones excessivas y un riesgo muy alto de que la cucilla se suele.

• Si la cucillaecha con algunos objeto o si se producen vibraciones, pare el producto inmediamente. Pare el motor, tire hacía arriba de la llave de seguridad y retire la batería. Examine el producto para comprobar si presenta daños. Repare los días o lleve el producto a un taller de servicios autorizzato para realizar la reparación.
• No acople la palanca del freno del motor permanentemente al manillar cuando el motor está encendido.
• Ponga el producto en una superficie plana y estable, y arranquelo. Asegúrese de que la cuchilla no entree en contacto con el suelo uothers objetos.
• Manténgase sempre detrás del producto durante su uso.
• Mientras utilise el producto, mantenga todas las ruedas apoyadas en el suelo y las dos manos en el manillar. Mantenga alejados las manos

y los pies de las cucillas giratorias.

• No incline el producto con el motor en marcha.
• Tenga cuidado cuando tire del producto hacía antes.
• Nunca levante el producto con el motor en marcha. Si tiene que levantar el producto, en primer lugar detenga el motor, tire hacía arriba de la llave de seguidad y retire la batería.
• No camine haceras antes,msteadasutilizael producto.
• Detenga el motor cuando se desplace por areas sin hierba, por ejempo, caminos de grava, piedra y asfalto.
• No corra con el producto con el motor en marcha. Camine siempre cuando utilizes el producto.
• Detenga el motor antes decaear la alta de corte. Nunca realice ajustes con elmotor en marcha.
• Nocede el producto desatendido con el motor en marcha. Pare el motor y asegúrese de que el equipo de corte no gire.

Instrucciones de seguridad para el funciona

Equipo de proteccion personal

ADVERTENCIA: Lea las seguides instrucciones de advertencia antes de utiliser el producto.

• El equipo de proteccion personal no elimina Completely el riesgo de lesiones, pero reduce la gravedad de las lesiones en caso de accidente. Deje que el distribuidor le ayude a seleccionar el equipo adecuado.
• Utilice BOTAS o zapatos de trabajo antideslizantes. No utiliser calzado abierto ni vaya descalzo.
• Utilice pantalones largos gruesos.
• Utilice guantes protectores cuando sea Neededo, por exemple, para el montaje, inspeccion o limpieza del equipo de corte.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea las seguides instrucciones de advertencia antes de utiliser el producto.

• No utilizes un producto queonga dispositivos deseguidad defectuosos.
• No retire los dispositivos de seguridad ni realice cambios en ellos.
  Realice una comprobacion de los dispositivos de seguidad con fecuencia. Si los dispositivos de seguidad estan defectuosos, habe con su taller de service Husqvarna.

Comprobación de la cubierta del equipo de corte

La cubierta del equipo de corte disminuya las vibraciones en el producto y el riesgo de lesiones provocadas por la cucilla.

• Examine la cubierta de corte para asegurarse de que no haya daños como, por exemple, grietas.

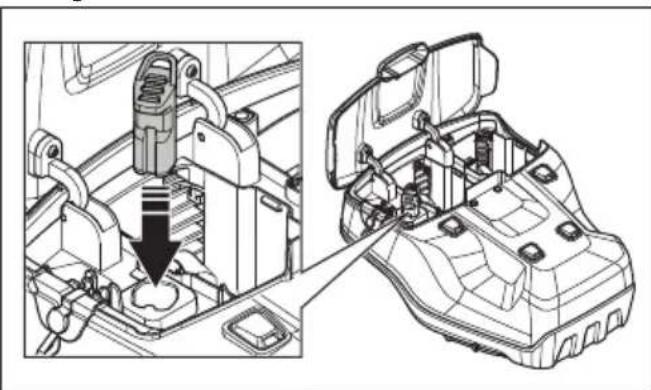

Llave de seguridad

La llave de seguridad se encuesta debajo de la tapa de la bateria. La llave decurity conecta la bateria que suministra electricidad al motor.

Comprobación de la llave deseguidad

La llave de seguridad conecta la bateria que suministra electricidad al motor.

• Arranque y pare el motor. Si la llave de seguridad funciona correctamente, el motor solo puede arrancar cuando la llave está en el cierre de sécurité.

Palanca del freno del motor

La maneta del freno del motor detiene el motor. Cuando se sueña la maneta del freno del motor, el motor se para.

Para realizar una comprobacion del freno del motor, arranque el motor y bajo suelte la maneta del freno del motor. Si el motor no se detiene en 3 segundos, lleve el producto a un taller de serviceo Husqvarna autorizzato para realizar el ajuste del freno del motor.

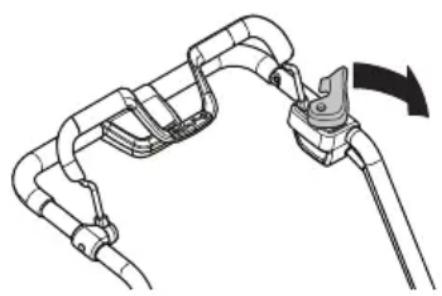

Para examinar el inhibitor de arranque

Compruebe el inhibitor de arranque para verificar que evita el funciona del motor.

1. Empujé la palanca del freno del motor hacía el manillar. El inhibitor de arranque impide el movimiento.
2. Empuje el inhibitor de arranque hacía fuera.

1. Suelte el inhibitor de arranque y asegúrese de que regresa a su posición inicial.

Seguidad de la bateria

ADVERTENCIA: Lea las seguides instrucciones de advertencia antes de utiliser el producto.

• Utilice solamente pilas recargables Husqvarna como fuente de alimentacion paraculos products Husqvarna relacionados. Para evaporar

lesiones, no utilise la bateria como fuente de alimentacion deOtherspositivos.

• No utilise bacterias no recargables.
• Riesgo de descarga electrica. No conecte los terminales de la bateria a llaves, monidas, tornillos uthers objetos metálicos. Este puede provocar un cortocircuito en la bateria.
• No Coloque objetos en las ranuras de ventilación de la bateria.
• Mantenga la batería lejos de la luz directa del sol, de fuentes de calor o de llamas abiertas. La batería pueda explotar y provocar quemaduras graves y/o quemaduras químicas.
• Mantenga la batería resguardada de la lluvia y la humedad.
• Mantenga la bateria lejos de microondas y fuentes de alta presión.
• Nointa desmontar o romper la bateria.

• Si se produce una fuga en la batería, no permitita que el liquido entre en contacto con el cuerpo ni con los ojos. Si toca el liquido, limpie el área con abundante agua y busque asistencia Médica.

• Utilice la bateria con temperatas de entre -10 °C y 40 °C.

• No limpie la bateria o el cargador con agua. Consulte Limpieza de la bateria y el cargador de bateria en la page 225.
• No utilise una bateria defectuosa o dañada.
• Guarde la batería alejada de objetos metálicos, como clavos, monidas o joyas.

Seguidad del cargador de la bateria

ADVERTENCIA: Lea las seguides instrucciones de advertencia antes de utiliser el producto.

• Utilice solamente cargadores de baterías QC para cargar las baterías de repuestos Husqvarna.

• Riesgo de sacudida electría o cortocircuito. No coloque objetos en las ranuras de ventilación del cargador. No intente desmontar el cargador de bateria. No connecte los terminales del cargador a objetos metálicos. Utilice una toma de corriente homologada.

• Este producto genera un campo electromagnético durante el funcionaimiento. Este campo magnético pueda, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de que se denCONDITIONES que provocarán lesiones graves o letales, las personas que utilizean implantes médicos deben consultar con su Médico y con el fabricante del implante antes deponer en marcha este producto.

• Compruebe con regularidad que el cable de alimentacion del cargador de bateria no está dañado ni agrietado.
• No levante el cargador de la bateria tirando del cable de alimentación. Para desconectar el cargador de bateria de la toma de corriente, tire del enchufe. No tire del cable de alimentación.

• Mantenga el cable de alimentación y los cables de empalme apartados de agua, aceite y cantos agudos. Proceda con cuidado para evaporar que el cable se enganche en puertas, vallas o similares. De lo contrario, el cargador pourrait transmitir corriente.

• No limpie el cargador de la bateria con agua.

• Los niños mayores de ocho años y las personas con facultades fisicas, psiquicas o sensoriales disminuidas, o sin la experiencia y los conocimientos necessarios你能 usar el cargador de batería si se les supervisa oinstruye en lo que respecta al uso seguro del aparato y comprenden lospeligos existentes. Los niños no deben usar con el cargador de batería. Los niños no deben hacer a cabo la limpieza ni el mantenimiento del usuario sin supervisión.
• No intente cargas baterias no recargables en el cargador de la bateria.
• No utilizes el cargador de bateriaña cerca de materiales inflamables o corrosivos. No cubra el cargador. Desenchufe el cargador de bateriaía en caso de humareda o incendio.
• No utilise un cargador de bateria defectuoso o dañado.
• Solo cargue la bateria en interiores si se-Life de una estancia con buena ventilacion y lejos de la luz solar directa. No cargue la bateria en un entorno humedo.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las seguides instrucciones de advertencia antes de utiliser el producto.

• Retire la llave de seguidad antes de realizar tareas de mantenimiento en el producto.
• Realice los problemas de mantenimiento correctamente para augmentar la vida útil del producto y reducir el riesgo de accidentes. Deje que un taller de servicios homologado haga las reparaciones profesionales. Póngase en contacto con su taller de service más cercano para Obtener más información.
  Realice unicamente las tareas de mantenimiento que figuran en este manual de usuario.
• Utilice guantes resistentes al utiliser el equipo de corte. La cucilla está muy@aflada y se

puede producir cortes con mucha calidad.

• Mantenga los bordes cortantes aflilados y limpios para Obtener los最好的 resultados con la(Maxima?)seguidad.
• Dirijase a su taller de servicios para que examine el producto regularmente y para que realizice ajustes y reparaciones necessarios.
• Bombie las piezas dañadas, desgastadas o rotas.
• Respete las instrucciones correspondentes al cambio de accesorios. Utilice únicamente los accesorios del fabricante.
• Cuando no está en configuracion, mantenga el producto, la bateria y cargador de bateria除去 en un lugar seco, interior y bajo llave. Asegúrese de que los niños y personas que no@cuenten con autorizacion no pueda acceder al producto, la bateria o el cargador de bateria.

Montaje

Introduccion

ADVERTENCIA: Asegürese de leer y comprender el capitulo sobre seguridad antes de montar el producto.

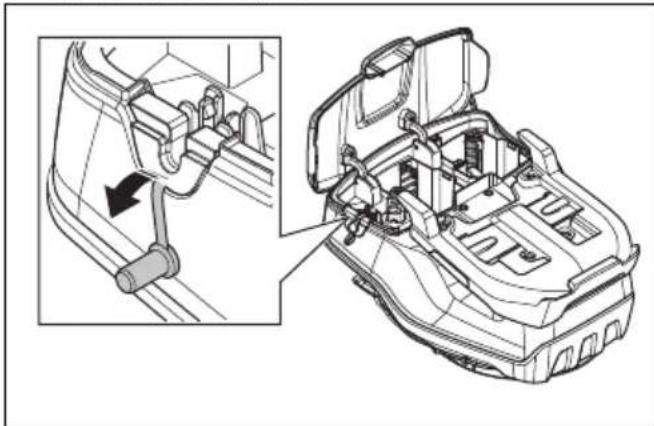

Extracción e instalación de la bateria multiple (accesorio)

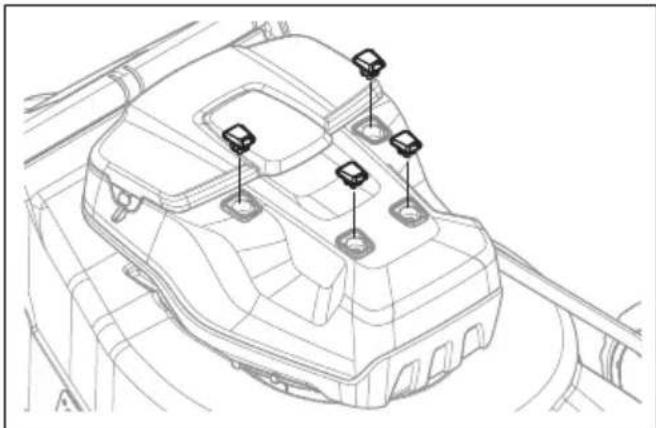

1. Retire las 4 cubiertas de goma y los 4 tornillos de la cubierta del motor.

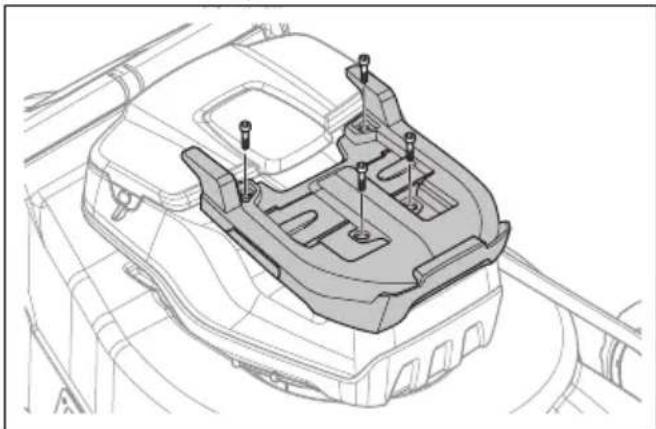

1. Coloque la placadaptadora en la cubierta del motor.
2. Fije la placapadaptadora con los 4 tornillos que se suministran a un par de 5-6 Nm.

1. Abra la tapa de la batería.

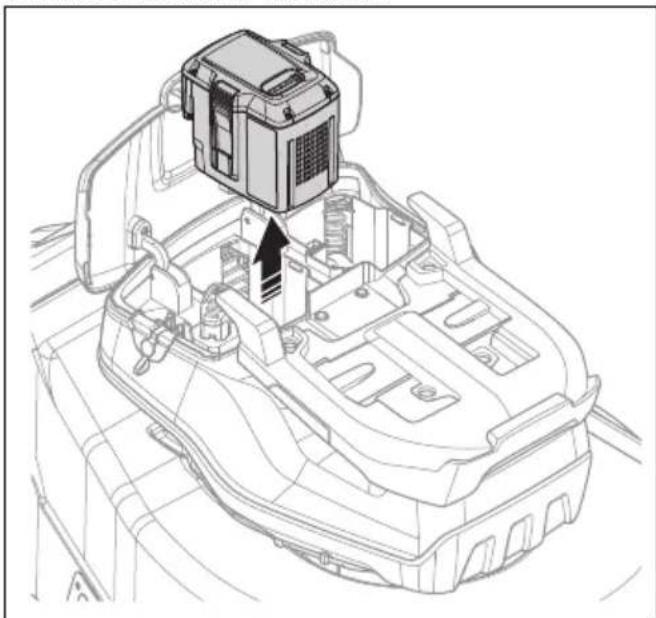

2. Retire la batería de la ranura 1.

1. Retire el tope de la junta.

1. Inserte el adaptor de la bateria en el compartmento de la bateria hasta que oiga unblick.

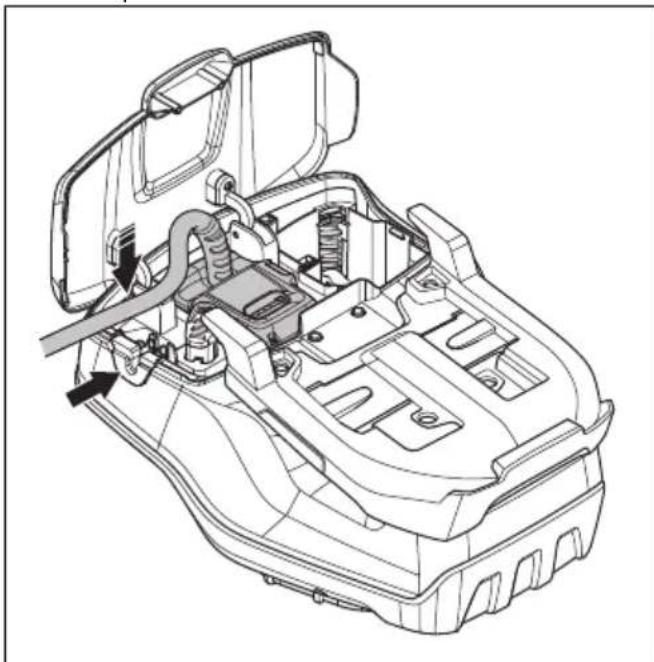

1. Introduzca el cable del adaptordo de la bateria a\ traves del orificio del tope de la junta. Sujete el cable con la pinza.

1. Instale la bateria multiple en el adaptor de la bateria.

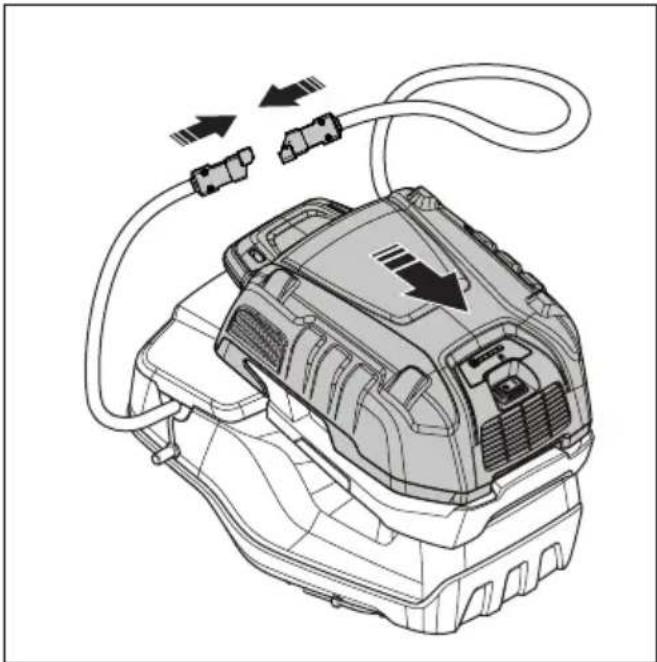

2. Conecte la bateria multiple al adaptor de la bateria.

1. Sujete el cable del adaptor de la bateria al manillar con las 3 correas de tela.

1. Retire la bateria multiple siguiendo el order inverso.

ADVERTENCIA: Nouve el cable demasiado suelo en el manillar. El cable peutdesprenderse del manillar y provocar lesiones.

Ajuste del mango (LC 551iV)

1. Afloje las ruedecillas inferiores.

2. Mueva los mandos hacía el extremo inferior de las ranuras en el lado izquierdo y derecho del producto.

1. Ajuste la alta del manillar en una de las 2领先地位 disponibles.
2. Mueva los mandos hacía arriba, en direccion al manillar, hasta que finalice su recorrodo y escuche un cig.

1. Apriete las ruedecillas por completeness.

Montaje del manillar (LB 548i, LB 553iV)

1. Retire la tuerca de la empunadura y la arandela de la placal del manillar superior.
2. Coloque la empañadura superior en su Sitio en la parte superior del mango inferior.

PRECAUCION: Asegürese de que los cables no estan atrapados ni se han danado.

1. Fije la arandela y la palanca de ajuste del manillar.

1. Gire la palanca hacía unrado para una buena posición de manejo cuando utilise el producto cerca de una pared.

Para montar el recogedor de césped (LC 551iV)

1. Coloque el bastidor del recogedor de césped en la Bolsa de hierba con la parte rigida de la Bolsa en la parte inferior. Mantenga el asa del bastidor en la parte superior de la Bolsa para césped.

1. Coloque la parte inferior del bastidor del recogedor de césped en la ranura de la parte inferior del recogedor de césped.

2. Fije la Bolsa para césped al bastidor del recogedor de césped con los clips.

1. Levante la cubierta trasera.
2. Encaje el recogedor de césped en el borde superior del chasis.
3. Coloque la parte inferior del recogedor de cesped en el canal de descarga.

Montaje del triturador (accesorio del modelo LC 551iV)

1. Levante la cubierta trasera y extraiga el recogedor de cesped.
2. Coloque el accesorio triturador en el canal de descarga.

1. Sustituya la cucilla por la cucilla trituradora que se suministra en el kit de trituración. Consulta laSECTION Para sustituir la cucilla en la頁ina 224.

Funcionamento

Introduccion

ADVERTENCIA: Antes de utiliser el producto, deben leer yentar el capitulo sobre seguridad.

Husqvarna Connect

Husqvarna Connect es una aplicacion gratuite para su dispositivo movable. La aplicacion Husqvarna Connect proportiona más functions para su producto Husqvarna:

• Información ampliada sobre el producto.
• Información y asistencia sobre piezas y mantenimiento de produits.

Para empezar a'utilizar Husqvarna Connect

1. Descargue la aplicacion Husqvarna Connect en su dispositivo movable.
2. Registre una cuenta en la aplicacion Husqvarna Connect.
3. Siga las instrucciones de la aplicacion Husqvarna Connect para connectarse y registrar el producto.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ es una solución en la nube que proportionsc al gerente de flotas commercial una visión general de todos los products. Es imprescindible tener el sensor deHusqvarna Fleet Services™ instalado en el producto. El producto viene preparado para la instalacion de un sensor deHusqvarna Fleet Services™ Para Obtener mas informacion sobre Husqvarna Fleet Services™, consulte www.husqvarna.com.

Preparación del sensor (accessorio)

1. Utilice la llave del sensor paraAbrir la tapa del sensor.

1. Retire el sensor.
2. Conecte la bateria al sensor. Se enciende el indicator LED del sensor.

1. Descargue la aplicacion Husqvarna Fleet ServicesTM
2. Inicia sesión en la aplicación Husqvarna Fleet ServicesTM.
3. Realice el emparejamento. Consulte Emparejamento de la aplicacion y el producto en la pagina 216

Emparejamento de la aplicacion y el producto

1. Inicia sesión en la aplicación Husqvarna Fleet ServicesTM.
2. Seccione el producto en la aplicacion.
3. Escanee el número que se encuesta detrás del sensor con su dispositivo móvil para instalar el sensor en la aplicación.

Nota: La aplicacion y el producto deben emparejarse solamente una vez.

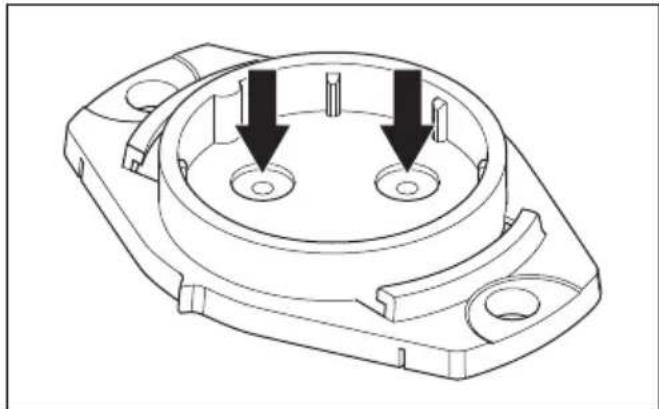

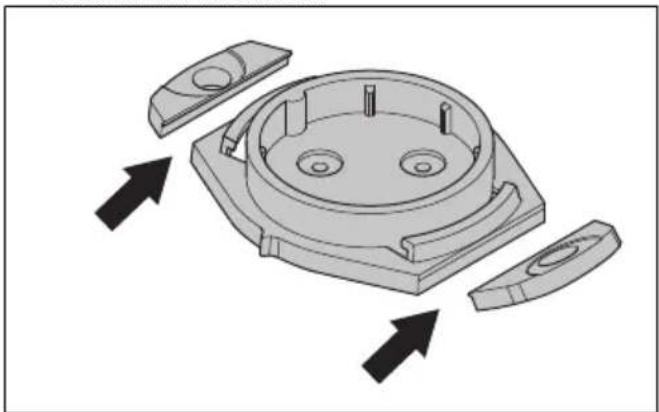

Instalación del sensor

1. Asegúrese de que el sensor está conectado a la aplicación Husqvarna Fleet Services™. Consulte la sección Emparejamento de la aplicación y el producto en la頁a 216

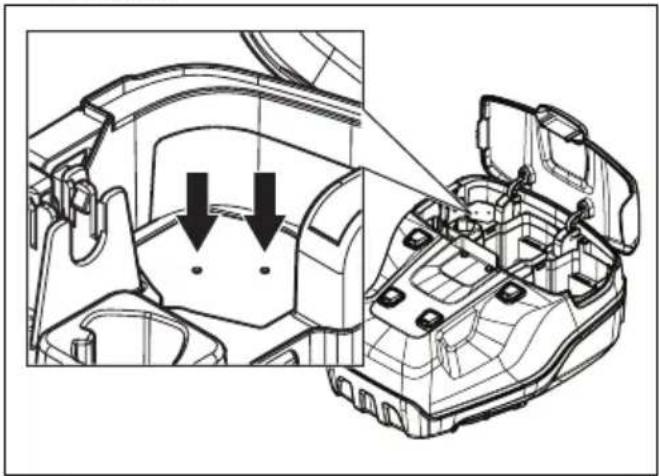

2. Perfore 2 orificios según las marcas de la ranura de la carcasa.

Note: Asegürese de que los orificios tengan las mismas dimensiones que los remaches suministrados con el sensor.

1. Utilice uno alicates para Abrir los orificios exteriros de la ranura del sensor.

1. Perfore 2 orificios según las marcas de la ranura del sensor.

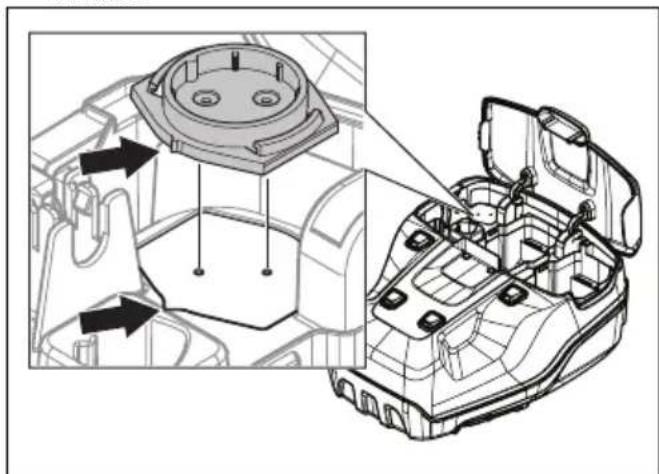

1. Alinee la ranura del sensor con la ranura de la carcasa.

1. Fije la ranura del sensor con los remaches.
2. Instale el sensor en la ranura del sensor. Alinee lamarca blanca del sensor con lamarca de la ranura del sensor.

1. Cierre la tapa del sensor y bloquéela con la llave del sensor. Asegürese de que la parte superior de la "H" de Husqvarna apunta lejos de la llave de seguidad.

Ajuste del producto en la posicion de trabajo (LC 551iV)

1. Coloque el manillar en posicion vertical.

1. Mueva las ruedecillas hacía arriba, en direccion al manillar, hasta que finalice su recorro y escuche un cig.

1. Apriete las ruedecillas a fondo.

Ajuste de la.altura de corte (LB 548i, LC 551iV)

1. Empuje el control de alta de corte en la direction de la rueda y, a continuacion, hacer extras para augmentar la alta de corte.
2. Empujé el control de alta de corte en la direccion de la rueda y, a continuacion, hacer delante para reducir la alta de corte.

PRECAUCION: No ajuste la.altura de corte demasiado bajo. Las cucillas peuvent golpear el sueño si la superficie del césped no está nivelada.

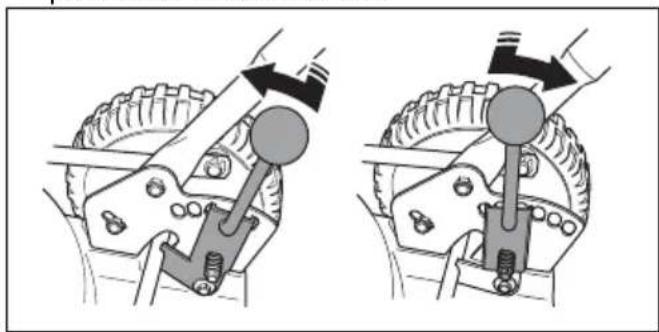

Ajuste de la alta de corte (LB 553iV)

1. Mueva la palanca de alta de corte hacía extras para augmentar la alta de corte.
2. Mueva la palanca de alta de corte hacía delante para reducir la alta de corte.

PRECAUCION: No ajuste la.altura de corte demasiado bajo. Las cucillas peuvent golpear el suejo si la superficie del cesped no está nivelada.

Batería

ADVERTENCIA: Antes de usar la bateria, deben leer y entender el capitulo sobre seguridad. también deben leer y

comprender el manual de usuario de la bateria y el cargador de la bateria.

Estado de la batería

La pantalla muestra la capacité restante de la batería y si hay algunos problema con la batería. Laonga de la batería se muestra durante cincosegundos despues de apagar el producto o pulsar el boton del indicator de la batería. El significo de advertencia de la batería se enciende cuando se produce un error.Consulte Bateria en la page 225.

Indicadores LED Estado de	la batería
Todos los LED está en-cendidos	Carga completa(75-100%)
LED 1, LED 2 y LED 3 en-cendidos	La batería tiene una cargadel 50%-75%
LED 1 y LED 2 encendi-dos	La batería tiene una cargadel 25%-50%
LED 1 encendido La batería	tiene una cargadel 0%-25%.
El LED 1 parpadea La batería	ia está descarga-da. Cargue la batería.

Para cargar la bateria

Cargue la bateria antes de utiliserla por primera vez. La bateria solo tiene un 30% de energia cuando seenta al cliente.

Note: El cargador de la bateria debe estar connectado a la tension y la Frequencia indicadas en la placac decharacteristicas.

La bateria no se cargará si su temperatura es superior a 50^ . El cargador de bateria disminuye la temperatura de la bateria antes de empezar a cargarse.

1. Conecte un extremo del cable de alimentacion del carrgador de bateria a la toma de esteultimate.

2. Conecte el除外 extremo del cable de alimentacion del cargador de bateria a un enchufe de corriente con toma de tierra. El LED del cargador de bateria parpadea de color verde una vez.

1. Coloque la bateria en el cargador. La luz verde del cargador se enciende cuando la bateria está connectada correctamente al cargador de bateria.

1. Cuando todos los LEDs de la bateria se hayan encendido, la bateria está totalmente cargada. Cargue la bateria durante un máximo de 24 horas.
2. Para desconectar el cargador de la toma de corriente, tire del enchufe, no del cable de alimentacion.
3. Retire la bateria del cargador.

Estado de la carga de la bateria

Una bateria de iones de litio de Husqvarna se pueda pagar o utiliser searial sea su nivel de carga.

La bateria no sufre danos. Laarga de una bateria complemente cargada no se pierde aun cuando se deje en el cargador.

Indicadores LED	Estado dearga
EI LED 1 parpadea 0%-25	%
LED 1 encendido y LED 2 parpadeando	25%-50%
LED 1 y LED 2 encendi-dos; LED 3 parpadeando.	50%-75%
LED 1, LED 2 y LED 3 encendidos; LED 4 parpa-deando.	75%-100%
LED 1, LED 2, LED 3 y LED 4 encendidos	Completamente cargada

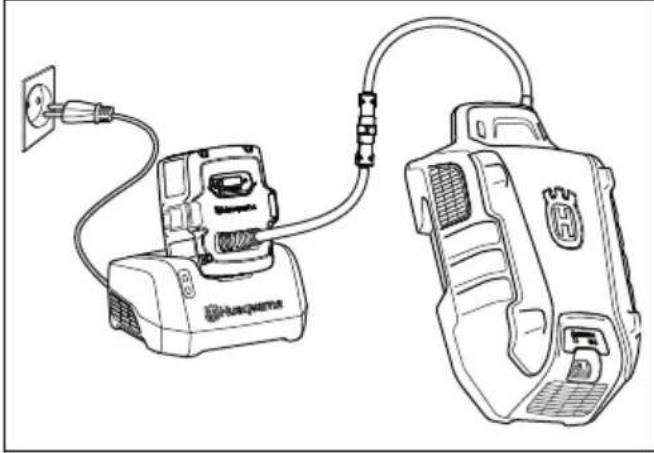

Carga de la batería;multiple

Nota: Cargue la bateria si es la primera vez que la utilizes. Una baterianea soloiene unaarga del 30%

1. Asegürese de que la batería está seca.
2. Conecte la bateria multiple al adaptor.

1. Ponga el adaptor en el cargador de la bateria.
2. Asegürese de que se enciende el LED de energia verde en el cargador. Esto significica que el adaptador y la bateria multiple está conectados correctamente.

1. Cuando todos los LEDs de la batería se hayan encendido y el adaptador mueste un nivel de un 100% , la batería está totalmente cargada.

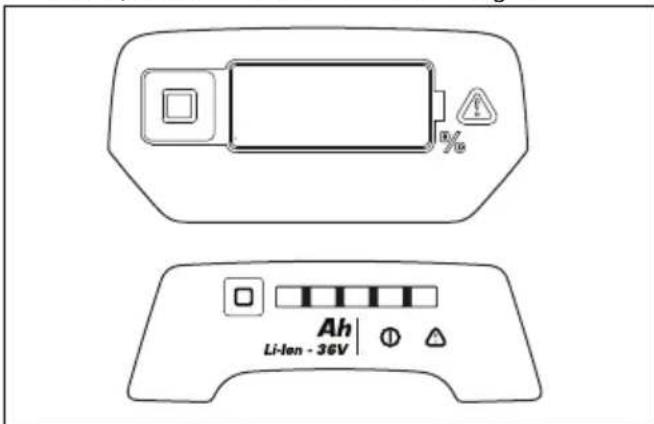

El adaptador muestra el estado de energia en incrementos del 1%. Es possible que se produzcanideas de la energia.

1. Para desconectar el cargador de bateria de la toma de corriente, tire del enchufe. No tire del cable.

2. Retire el adaptor del cargador de bateria.

3. Extraiga la bateria multiple del adaptor.

Note: Consulte los manuales de la bateria multiple y del cargador para Obtener más información.

Arranque del producto

1. Levante la tapa de la batería.
2. Coloque una batería cargada en la ranura de bateria número 1 bajo de la tapa de la batería. Para prolongar la autonomía, Coloque una segunda bateria cargada en la ranura número 2.
3. Desconecte la llave de seguridad del soporte de la llave de sécurité.
4. Introduzca la llave de seguidad en el cierre de seguidad.

1. Mantengase detrás del producto.
2. Pulse el botón ON/OFF en el panel de control. La pantalla se enciende.
3. Afloje el inhibidor de arranque.

1. Empujé la palanca del freno del motor hacía el manillar.

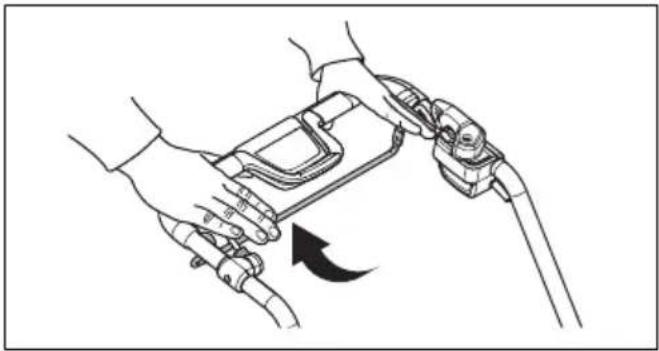

Uso de la transmisión de las ruedas (LC 551iV)

• Tire del mango de transmisión en la direction del manillar para arrancar la transmisión.

• Pulse + y - en el panel de control para ajustar la velocidad de la transmisión en 4 pasos.

• Suelte el mango de transmisión para desacoplar la transmisión, por exemple, cuando se acerque a un obstáculo.

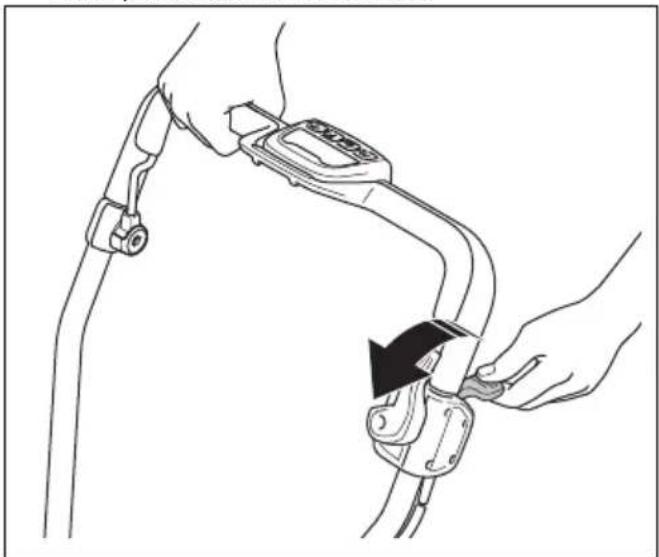

Uso de la transmisión de las ruedas (LB 553iV)

1. Arranque el producto; consulte Arranque del producto en la pagina 220
2. Tire de la palanca de control de la transmisión hacía arriba para activar la transmisión.

1. Pulse los botones + y-del panel de control paraaabstar la velocidad de la transmisión.

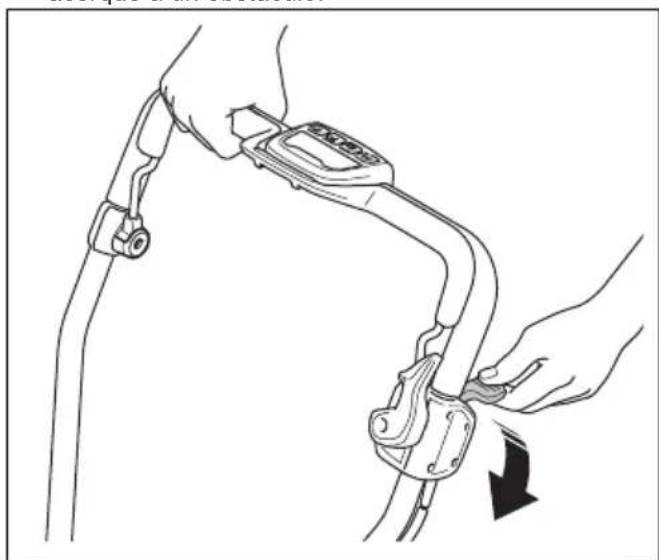

1. Empujé la palanca de control hacía abajo para desacoplar la transmisión, por exemple, cuando se acerque a un obstáculo.

Desplazimiento del producto con el equipo de corte desacoplado (LB 553iV)

• Aplitude el inhibidor de arranque.
• Tire hacía arriba de la palanca de control de la transmisión.
• Sujete la palanca de control de la transmisión y desplace el producto.
• Suelte la palanca de control de la transmisión y desacople el inhibitor de arranque paraContinuar la operacion.

Uso de la funciona SavE

El producto cuenta con una función de ahorro de bateria (SavE) que le permitte funciona durante más tiempo.

1. Pulse el botón SavE (A) para activar la funciona. El símbolo de SavE (B) se enciende en la pantalla.

2. Pulse de nuevo el botón SavE para detener la funciona. El símbolo de SavE (B) deja de aparecer en la pantalla.

Nota: La funciona SavE se detiene automatistically si las conditiones del terrenorequireen una mayor potencia. La funciona SavE se vuela a activar automatamente cuando las conditiones del terreno lo permitan.

Función PowerBoost

Cuando el producto canta hierba larga o humeda, el motor augmente automatistically las revoluciones. Para ahorrar bateria, el motor regresa automatistically al modo estandar cuando no es necesaria la direccion PowerBoost.

Parada del motor

Durante el funciona, la cucilla y el motor pueda detenerse temporalmente debido a obstáculos como la acumulación de hierba bajo la cubierta del equipo de corte. Si este ocurre y mantiene la palanca del freno del motor presionada, el producto arrancará de nuevo automatistically. Si el producto no vuela a arrancar en 5-10segundos,uede que seanecessary limpiar la cubierta del equipo de corte.Consulte Limpieza del producto en la page 225.

ADVERTENCIA: Si el motor se detiene, el producto intentará arrancar automatistically durante 5-10segundos. Espere al menos 15segundos antes de comprobar la cubierta del equipo de corte.

ADVERTENCIA: Antes de
inspeccionar la cubierta del equipo de corte,
suelte la palanca del freno del motor, gire la
llave de seguridad a la posicion 0, retire la
bateria y espere al menos 5segundos. Si al
intentar retiring los obstaculos, el producto se
pusiera en marcha accidentalmente, podria
suerrirlesiones.

Parada del producto

El producto se detiene automatistically si no se utilizes durante 3关键时刻.

1. Suelte la palanca del freno del motor para detener el motor.

1. Pulse el botón ON/OFF en el panel de control. Todas las luces LED y SYMBOLOS que aparecen en la pantalla se apagarán.

1. Retire la llave de seguridad del cierre de sécurité y colóquela en el soporte de la llave decurity.

Para Obtener un buen Ergebnido

• Use siempre una cucilla aflida. Un cucilla roma proporcióna un résultat irregular y la superficie de corte de la hierba adquiere un tono amarillo. Una cucilla aflida también utilizes menos energia que una cucilla roma.
• No corte más de 13 de la longitud del césped. Corte primero con una.altura de corte alta. Examine el的结果ado y bajo la.altura de corte al nivel que corresponda. Si la hierba está muy larga, vaya despacio y corte dos veces si esnecessary.
• Corte en direccionesDistinctascadavezparaevitarcrearrayasenelcesped.
• Mantenga limpia la cubierta del equipo de corte. La acumulación de hierba y sociedad en el interior de esta cubierta pueda reducir el resultado del corte. Consulte la sección Limpieza del producto en la página 225.

Corte de césped sin un recogedor de césped o un triturador instalado (LC 551iV)

1. Levante la cubierta trasera y extraiga el recogedor de césped.
2. Si hay un triturador y una cucilla trituradora instalados, retireesl.
3. Cierre la cubierta trasera antes de utiliser el producto.

Mantenimiento

Introduccion

ADVERTENCIA: Antes de realizar)\ cualquier trabajo de mantenimiento, deben\ leer yentifier el capitulo sobre seguridad.

Para todos los trabajo de mantenimiento y reparación del producto, esnecessaryrealizaruna formacion especial. Husqvarna garantiza que los trabajo de mantenimiento y reparacion sean realizados por profesionales. Si su distribuidor no es un taller de service, pidale informacion sobre el taller de service más cercano.

Para Obtener informacion detallada, consulte www.husqvarna.com.

Programa de mantenimiento

Los intervalos de mantenimiento se calculan a partir del uso diario del producto. Los intervalos cambian si el producto no se usa a diario.

Para las tareas de mantenimiento, identificadas con *, consulte Instrucciones de seguridad para el funciona en la page 208.

	A cada uso	Mensual	Cada temporada
Realice una inspeccion general. X
Limpie las tapas de la transmisión. Asegúrese de que no haya césped sobre el motor.	X
Realice una comprobación del inhibitor del arranque. * X
Asegúrese de que los dispositivos de seguridad del producto no estén defectuos. *	X
Examine el recogedor de césped para comprobar si presente desgaste o está deteriorado.	X
Examine el equipo de corte. X
Inspección de la cubierta de corte. * X
Realice una comprobación de la palanca de freno del motor. * X
Asegúrese de que el botón de encendido/apagado funciona correctamente y que no está defectuoso.	X
Examine la bateria en busca de posibles daños. X
Compruebe la carga de la bateria X
Asegúrese de que los botones de liberación de la bateria funciona correctamente y que esta se acoplal al producto.	X
Limpie las tomas de aire. Asegúrese de que no haya césped o sueidad en las tomas de aire.	X
Examine el cargador de la bateria para ver si está dañado y asegúrese de que funciona correctamente.		X
Limpie debajo de la cubierta protectora (LC 551iV, LB 553iV) X
Examine las conexiones entre la bateria y el producto. Examine también la connexión entre la bateria y el cargador de bateria.			X

Para realizar una inspeccion general

• Asegürese de que las tuercas y los tornillos del producto estén bien aplretados.
• Asegürese de que los cables del producto no estan en una posicion en la que poderan resultar danados.

1. Bloquee la cucilla con un bloque de madera.

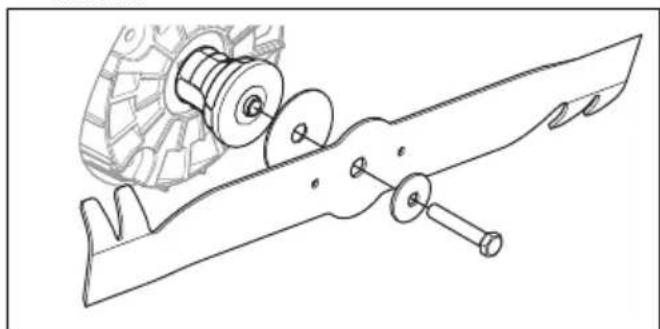

1. Retire el tornillo de la cucilla, la arandela y la cucilla.

1. Inspeccione el soporte de la cucilla y el tornillo de la cucilla para ver si hay daños.
   a) Si sustituya el disco o el soporte, sustituya también el tornillo de la cucilla, la arandela elastica y la arandela de fricción.
2. Inspeccione el eje del motor para asegurar de que no está doblado.
3. Cuando instale laresha cuchilla,aseguesede que los extremos doblados esten orientados en direc tion a la cubiertade corte.

1. Coloque la arandela de friccion y la cucilla contra el soporte de la cucilla.

1. Asegürese de que la cucilla se encuesta alineada con el centro del eje del motor.

1. Bloquee la cuchilla con un bloque de madera.

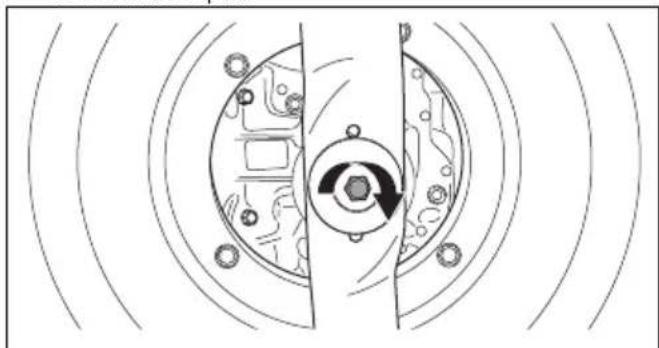

1. Coloque la arandela elástica, y apriete el tornillo a 65-75 Nm de par.

1. Mueva la cucilla en-distintas direcciones manualmente y compruebe que gira libremente.

ADVERTENCIA: Utilice guantes protectores. La cucilla está muy afrada y se pueda producir cortes con mucha calidad.

1. Arranque el producto para hacer una prueba de la cucilla. Si la cucilla no está correctamente fjada, se produce una vibracion en el producto o el的结果ado de corte no es satisfactorio.

Limpieza del producto

• Limpie las piezas de plástico con un paño limpio y seco.
• No utilise agua para limpiar el producto. El agua pueda entrada en la batería o el motor y Causear un cortocircuito o daños en el producto.
• Use un cepillo para retirar las hojas, la hierba y la suciedad.
• Retire la cubierta protectora y utilise un cepillo para limpiar su interior de hierba.

Limpieza de la bateria y el cargador de bateria

ADVERTENCIA: No limpie la bateria ni el cargador con agua.

ADVERTENCIA: No utilise sustancias químicas para limpar la batería.

• Asegürese de que la bateria y el cargador estén limpios y secos antes de colocar la bateria en el cargador.

• Limpie los bornes de la batería con aire comprimido o con un pamo suave y seco.

• Limpie las superficies de la batería y el cargador con un paño suave y seco.

Para inspeccionar el equipo de corte

ADVERTENCIA: Para evaporar un arranque accidental, tire hacía arriba de la llave de seguridad, retire la bateria y espere al menos 5segundos.

ADVERTENCIA: Utilice guantes protectores cuando realice el mantenimiento del equipo de corte. La cucilla está muy afrida y se pueda producir cortes con mucha calidad.

1. Inspeccione el equipo de corte para comprobar si presenta daños o gritas. Sustituya siempre un equipo de corte dañado.
2. Inspeccione la cucilla para comprobar si está dañada o roma.

Nota: Después de afliar la cucilla, es necessario equilibrarla. El aflado, la sustitución y el equilibrado de la cucilla deben realizarse en un centro de servicios. Si choca con un obstáculo que haya que el producto se pare, sustituya la cucilla dañada. Lleve el producto a un centro de service, donde estimaran si la cucilla pueda aflarse o debe sustituirse.

Resolución de problemas

Batería

Indicator LED de la bataria	Causa Solución
El LED verde parpadea.	La tensión de la batería es baja. Cargue	la batería. Consulte la sección Para gar la batería en la página 219.
El LED de error parpa-dea.	La batería está baja. Cargue la batería.	Consulte la sección Batería enla頁a 225.
	La temperatura en el entorno de trabajo es demasiado alta o demasiado baja.	Utilice la batería con temperatas de entre -10 °Cy 40 °C.
	Sobretensión. Compruebe que la tensión de la red electrónica es lo misme que la que figura en la plaza de characerrás-ticas del producto.	ón de la red electrónica es lo misme que la que figura en la plaza de characerrás-ticas del producto.
		Retire la batería del cargador. Espere 5 segundos y vuelva a intentar cargar la batería. Si el proble-ma persististe, dirijase a un taller de service autoriz-zado.
El LED de error está en-cendiido.	La diferencia entre las celdas es demasiado grande (1 V).	Acuda a un taller de service autorizzato.

Cargador de baterías

LED del cargador de bateria	Causa Solución
El LED de error par-padea.	La temperature en el entorno de trabajo es demasiado alta o de-masiado baja.	Utilice el cargador de bateria con temperatas de entre 5 °C y 40 °C.
El LED de error está encendido.		Acuda a un taller de service autorizzato.

Panel de control

Código de error (Nu-mero de destellos)	Posibles errors Procedimiento possible
1 El motor de la transmisión está demasiado caliente.	Deje enfiar el producto. Asegúrese de que no haya césped en la transmisión. Limpie la tapa de la transmisión si esnecessary.
5 El régimen del motor disminuye demasiado y el motor se detiene.	Limpie el equipo de corte y aumento la alta de corte. Consulte la sección Ajuste de la alta de corte (LB 548i, LC 551iV) en la pagsina 218. Si el error persististe, dirijase a un taller de servicios oficial.
8 La batería está baja. Cargue la batería. Consulte la sección	Para此事la batería en la pagsina 219.
9 Error de batería o ausencia de Signals de la batería.	Coloque la batería en el producto correctamente y examine el conductor de la batería. Si el LED de error de la batería parpadea, consulte Batería en la pagsina 218.
10 El control del motor está demasiado caliente. Detenga el motor y espere hasta que se ha-ya enfiado.
Otros errors Si se producenotiros errors, retire la llave de seguridad y la batería, y diríjase a un taller de servicios oficial.

Transporte,almacenimiento y eliminacion

Introducción

ADVERTENCIA: Para evaporar un arranque accidental durante el transporte, tire hacía arriba de la llave de seguridad, retire la bateria y espere al menos 5segundos.

Ajuste del producto a la posicion de transporte (LC 551iV)

1. Afloje las ruedecillas inferiores.
2. Mueva las ruedecillas hacía el extremo inferior de las ranuras en elazo izquierdo y derecho del producto.

1. Doble el mango hacía delante.

1. Retire el recogedor de cesped.

Transporte

Las disponeciones de la legislacion sobre mercancias peligrosas se aplican a las baterias de iones de litio incluidas en el producto.
- Para los transporte commerciales, se deben acatar los requisitos especials sobre embalajes y etiquetas.
- Asegürese de que se cumplan las dispositionses sobre materiales peligrosos cuando prepare el producto para su transporte. Se pueda aplicar las regulaciones locales.
- No olvide extraer la bateria para el transporte.
- Coloque cinta aislante en los conectores de la bateria y asegúrese de que la bateria no se desplace durante el transporte.
Fije el producto durante el transporte.

Almacenamento

• Extraiga siempre la bateria para el almacenimiento.

• Para evaporar accidentes, asegúrese de que la bateria no está conectada al producto durante el almacenimiento.

• Mantenga el cargador de bateria en un lugar cerrado y seco.

• Mantenga la bateria y el cargador de bateria en un lugar seco donde no haya humedad ni escarcha.
• Cuando guarde la bateria, desconectela del cargador.
• No almacene la bateria en lugares donde pueda generatese electricidad estatica. No guarde la bateria en una caja metalica.
• Conserve la bateria en un lugar con una temperatura entre 5^ C y 25^ C y alejada de la luz solar.
• Conserve el cargador de bateria en un lugar con una temperatura entre 5^ C y 45^ C y alejada de la luz solar.
• Asegürese de que la bateria esté cargada al 30% -50% antes de guardarla durante largos periodos de tiempo.
• Mantenga el producto, la bateria y cargador de bateria en un lugar bajo llave fuera del alcance de los niños y de personas sin autorización.
• Limpie el producto y realize un mantenimiento completeo antes de almacarnero durante un periodo de tiempo prolongado.

Eliminación

Los@simbolos del producto o del embalaje del producto indican que este producto no pueda desecharse como residuo domestico. Debe enviarse a una estación de reciclaje apropiada para la recuperación de piezas electricas y electrónicas.

Si se asegura de que seoca este producto correctamente, pueda ayudar a contrarrestar el posible impacto negativo para el medio ambiente y las personas que podra darse por una gestion incorrectra de los residuos del mesmo. Si desea informacion mas detallada sobre el reciclaje de este producto,pongase en contacto con su ayuntamento, el service de recogida de basuras o la Tienda donte lo adquirido.

Datasétécnicos

Datasétécnicos

	LB 548i LB 553iV LC 5	51iV
Motor de corte
Tipo de motor BLDC (sin escobillas)	36 V	BLDC (sin escobillas)36 V	BLDC (sin escobillas)36 V
Régimen del motor (SavE), rpm* 2600 2600 2	600
Régimen del motor (nominal), rpm* 3000 3000	3000
Régimen del motor (carga alta), rpm* 3300 3300	3300
Potencia del motor (máx.), kW 1,8 1,8 1,8
Potencia del motor (nominal), kW 1,5 1,5 1,5
Motor de actionamento
Potencia del motor (nominal), kW N/P 0,4 0,4
Velocidad de movimiento, km/h N/P 3,0-5,0 3,0	0-5,0
Niveles de ajuste de velocidad N/P 4 4
Peso
Peso sin batería, kg	31	38	39,5
Batería
Tipo de batería	Batería Husqvarna	Bateria Husqvarna	Batería Husqvarna
Duración de la batería
	LB 548i LB 553iV LC	551iV
Autonomía de la batería, min., (funciona- miento continuo) con modo SavE activa- do, con una batería Husqvarna de 9,4 Ah (Bli300).	35 35 30
Autonomía de la batería, min., (funciona- miento continuo) con modo estándar activa- do, con una batería Husqvarna de 9,4 Ah (Bli300).	30 30 25
Emissiones de ruido 19
Nivel de potencia acústica medido, dB(A) 93 97	7 97
Nivel de potencia acústica garantizo LWA dB(A)	93 98 97
Niveles acústicos 20
Nivel de presión sonora en el oído del usua- río, dB(A)	80 84 84
Niveles de vibración 21
Manillar, m/s2	0,3 1,3 0,3
Equipo de corte
Altura de corte, mm 30-60 28-65 26-74
Anchura de corte, cm 48 53 51
Cuchilla estándar Cuchilla trituradora	597466510	Cuchilla trituradora 529441810	Cuchilla recogedora 597466310
Cuchilla auxiliar N/P N/P Cuchilla trituradora			597466410
Capacidad del recogedor de césped, I N/P N/P	65

• Revoluciones por minuto

Baterías homologadas Tipo Capacidad de la batería, Ah		Tensión, V Peso, Ib/kg
BLi20 Iones de litio 4,0	36	2,6/1,2
BLi200	Iones de litio	5,2	36
BLi300	Iones de litio	9,4	36
BLi550X	Ion-litio	15,6 36	12,4/5,6
BLi950X	Ion-litio	31,1 36	15,4/7,0

Cargadores de batería homologados para las baterías什么样as, BLi	Tensión de en-trada, V	Frecuencia, Hz Potencia, W
QC80 100-240 50-60 80
QC80F 12 0 80
QC330 100-240 50-60 330
QC500 100-240 50-60 500

Declaración de conformidad

Declaración de conformidad CE

Nosotros, Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel. [phone], declaramos bajo nuestra exclusiva responsabilidad que el producto:

Descripción Cortacésped

Marca Husqvarna

Tipo/ Modelo LB 548i, LC 551iV, LB 553iV

Identificacion Númos de seriesa partir del año 2022

Cuple las siguientes directivas y normas de la UE:

Norma Descripción
2006/42/CE "relativa a	las máquinas"
2014/30/UE "relativa a	la compatibiliidad electromagnética"
2000/14/CE "relativa a	las emisiones sonoras en el entorno"
2011/65/UE	"relativa a restricciones de utilizesión de determinadas sustancias peligrosas en aparatos electricos y electrónicos"

Y que se aplican las specifications sociales o los estandares individentes: EN 60335-1:2012/ AC:2014/A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018

Organismo notificado: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden hasertificado la conformidad con la Directiva del Consejo 2000/14/CE, Procedimiento de evaluacion de conformidad: Anexo VI.

Para Obtener informacion respecto a las emisiones sonoras, consulte Datos先进技术 en la pagina 228. Huskvarna, 2022-10-14

Claes Losdal, director de descarrollo/productos para jardín de Husqvarna AB

Responsible de la documentoación技术水平

Sisukord

Sissejuhatus. 232

Ohutus. 237

Kokkupanek 244

Too. 248

Hooldamine. 254

Veaotsing. 257

IPX4 Protegado contra salpicos de agua.

Segurarca no local de trabajo

Verifique o inibidor de arranque para se certificate de que este impede o funciona do motor.

Para examinar o equipoamento de corte

a accesoriilor. Utilizati numai accesoriile furnizate de producator.
