KÄYTTÖOHJE LB 548i HUSQVARNA

FI Kayttöohje 262-292

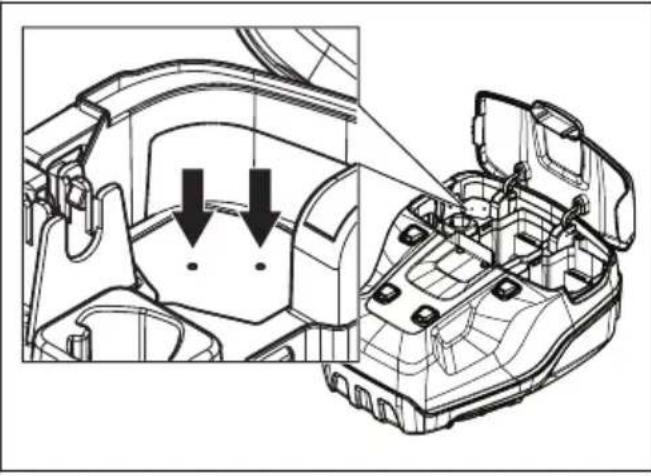

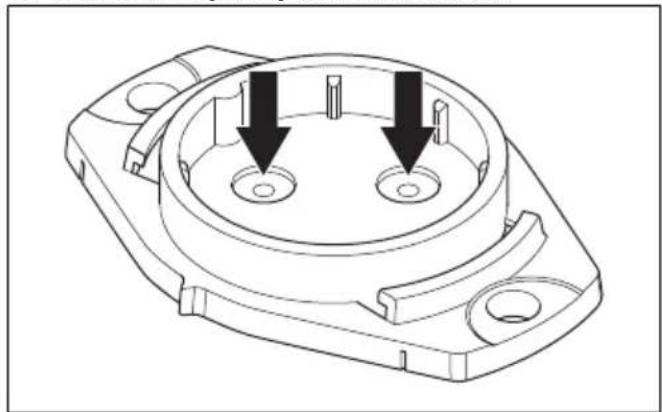

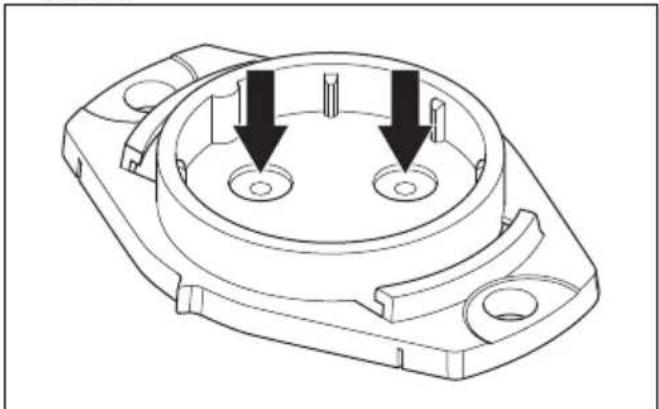

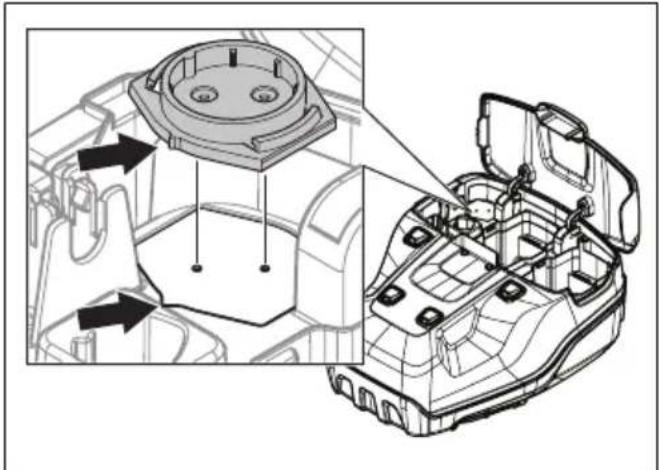

1. Puurige kaksava anduripesa juures olevate markide jurude.

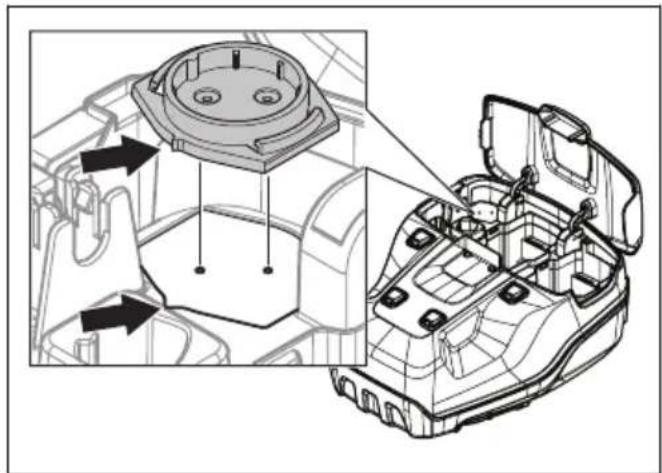

1. Joondage anduripesa kinnituspesaga.

1. Kinnitage anduripesa neetidega.

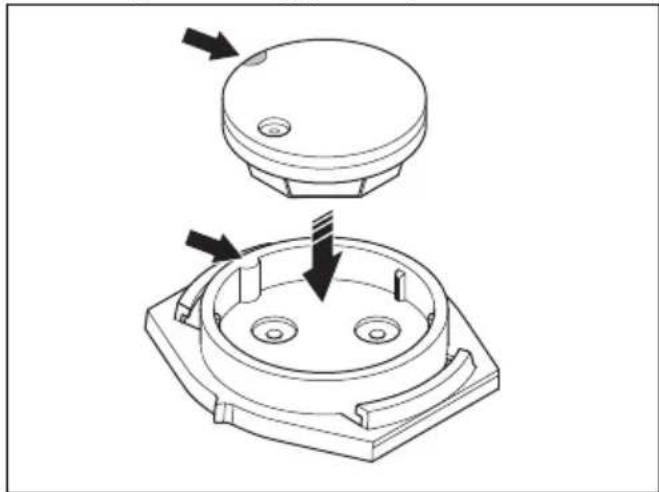

2. Paigaldage andur anduripessa. Joondage anduril olev valge mark margiga anduripesal.

1. Eemaldage ohutusluliti turvalukust ja pange see ohutusluliti hoidikusse.

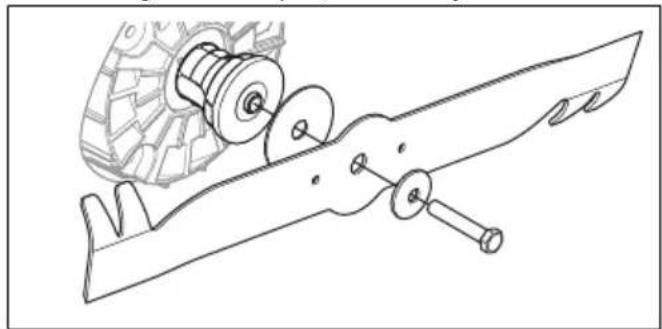

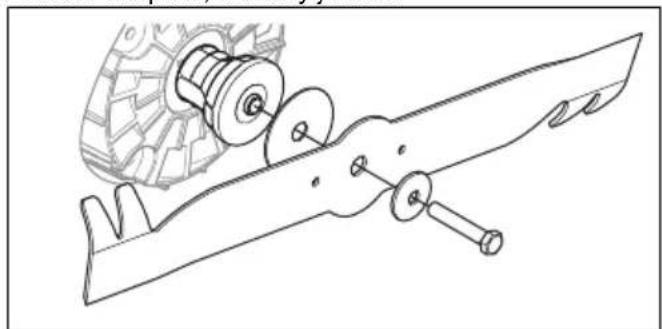

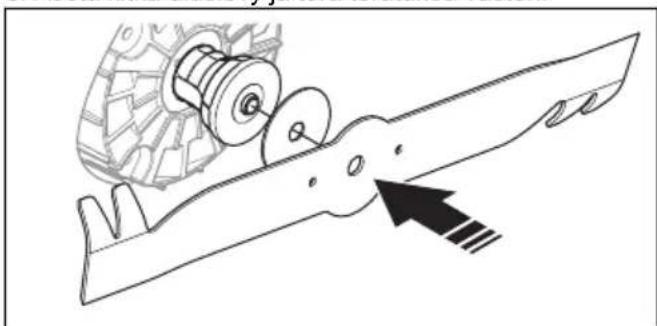

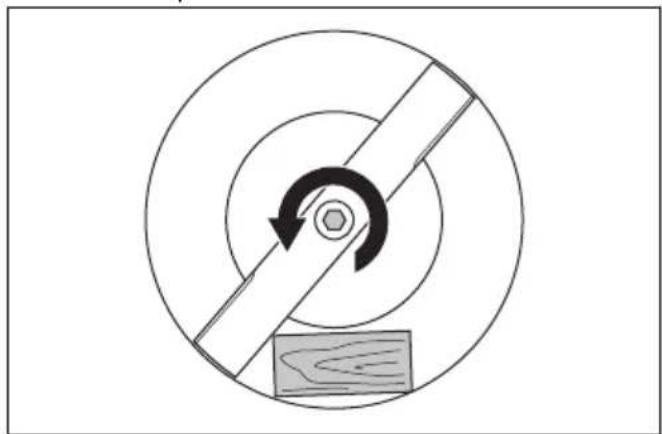

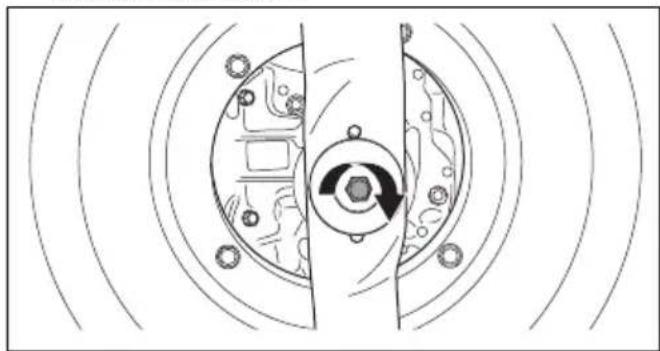

1. Eemaldage loiketera polt, vedruseib ja loiketera.

Kuljettaminen, sailyttaminen ja havittaminen. 288

Asentaminen. 274

Tekniset tiedot 289

Kayttö 278

Vaatimustenmukaisuusvakuutus. 292

Huolto. 284

Johdanto

Tuotekuvaus

Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Malleissa LB 548i ja LB 553iV on BioClip-toiminto, joka leikkaa ruohon lannoitteeksi.

Malli LC 551iV keräa ruohon ruohonkerääjän. Voit ottaa ruohon taakseheittoiminnon käytöön

irrottamalla ruohonkeraa. Voit tehdä ruohon leikkuujatteesta Iannoitetta liittamallä ruohonleikkuriin silppurin (lisavaruste).

Käytötarkoitus

Käytä laitetta ruohon leikkuuseen. Älä käytä laitetta muihin tehtäviin.

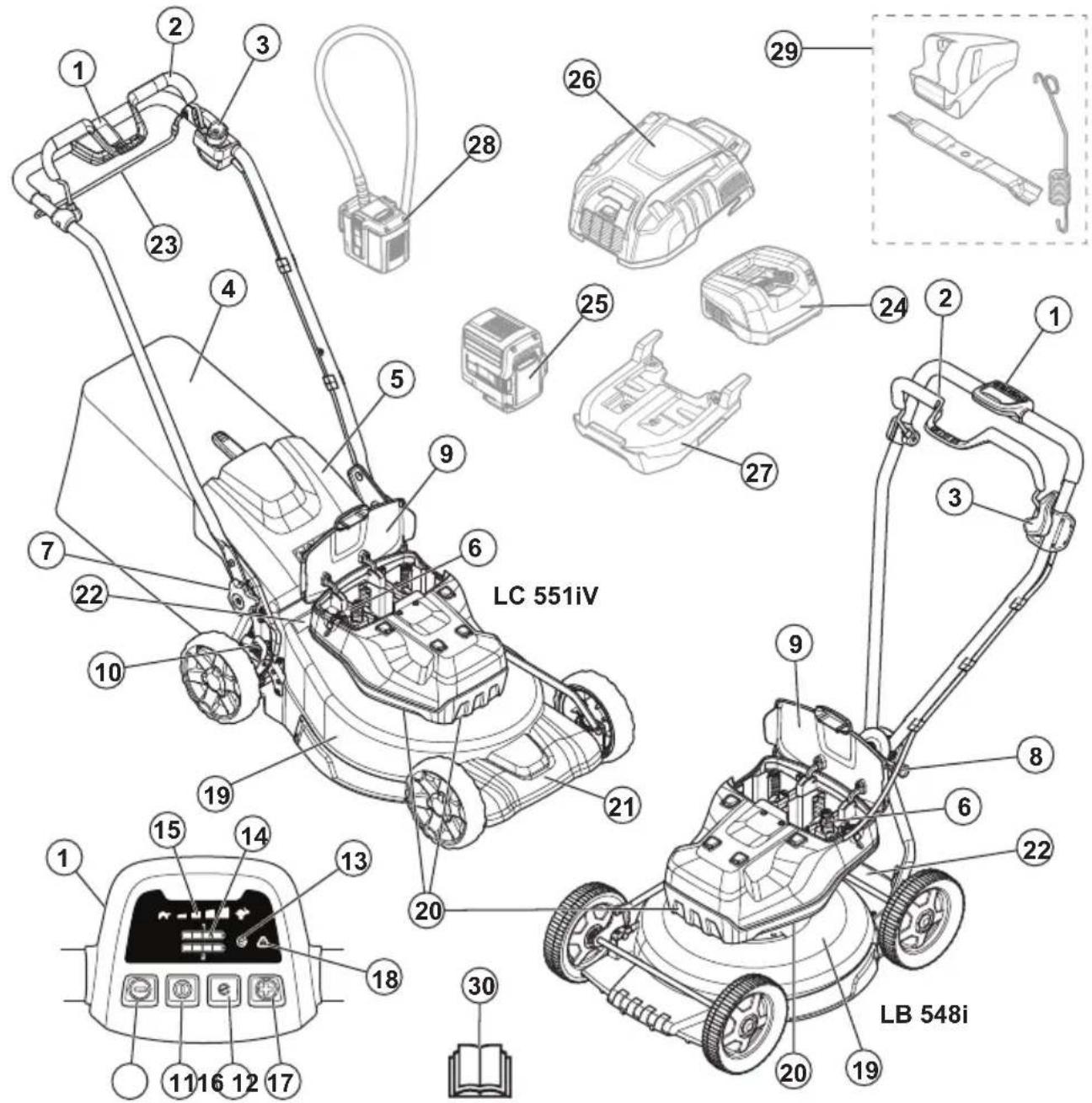

1. Ohjauspaneeli
2. Moottorin jarrukahva
3. Kännistyksenesto
4. Ruohonkerääjä (LC 551iV)
5. Takasuojus (LC 551iV)
6. Turva-avain
7. Kahvan nuppi (LC 551iV)
8. Kahvan saatovipu (LB 548i)
9. Akun kansi
10. Leikkuukorkeuden saadin (LC 551iV)
11. Virtapainike

12. SavE-painike

13. SavE-merkkivalo

14. Akun merkkivalo
15. Nopeusilmaisin
16. Hidastuspainike
17. Nopeutuspainike
18. Vian merkkivalo
19. Leikkuusuojus
20. Ilmanottoaukot
21. Suojakansi (LC 551iV)
22. Typpikilpi
23. Vetojärestelmän sanka (LC 551iV)

24. Akkulaturi (lisavaruste)

25. Akku (lisavaruste)

26. Multiakku (lisavaruste)

27. Sovitinlevy (lisavaruste)

28. Multiakun sovitin (lisävaruste)

29. Silppurisarja (LC 551iV)
30. Kayttoohje

Laitteen kuvaus - (LB 553iV)

1. Ohjauspaneeli
2. Moottorin jarrukahva
3. Kännistyksenesto
4. Turva-avain
5. Kahvan saatovipu
6. Akun kansi
7. Leikkuukorkeuden saadin
8. virtapainike
9. SavE-painike
10. SavE-ilmaisin
11. Akun ilmaisin
12. Nopeusilmaisin
13. Hidastuspainike
14. Nopeutuspainike
15. Vian merkkivalo
16. Leikkuusuojus
17. Ilmanottoaukot

18. Suojakansi

19. Typpikilpi

20. Ohjaussauva
21. Akkulaturi (lisavaruste)
22. Akku (lisavaruste)
23. Multiakku (lisavaruste)
24. Sovitinlevy (lisavaruste)
25. Multiakun sovitin (lisavaruste)
26. Kaytöohjekirja

Tuotteen symbolit

VAROITUS: Tämä laite voi olla vaarallinen ja aiheuttaa käytäjälte tai sivullisille vakavia

vahinkoja tai kuoleman.
Ole varovainen ja käytä tuotetta oikein.

Lue käyttoohje
huolellisesti ja varmista,
että ymmärrät sen
sisällön, ennen kuin alat
käyttaa tata tuotetta.

Pidä sivulliset ja eläimet turvallisen valimatkan paëssä työalueesta.

Varo sinkoutuvia esineitä ja kimmokkeita.

Varoitus: Pidä kädet ja jalat poissa pyörivän terän laheisyydestä.

Varoitus: Pidä kädet ja jalat poissa pyörivien osien laheisyydestä.

Irrota turva-avain ennen korjaus- tai huoltotöiden aloittamista.

Ympäristömerkintä. Tuot
etta tai sen pakkausta ei
saa havittä
kotitalousjätteen
mukana. Vie se
asianmukaiseen sahkö-

ja elektroniikkalaitteiden keräyspisteeseen.

Laite tayttäa soveltuvien EYdirektivien vaatimukset.

Tämä tuote tayttäa sovellettavien UK-säädösten vaatimukset.

Laite tayttä soveltuvien
Euraasian tulliliton
direktivien vaatimukset.

Laite tayttä soveltuvien UkrSEPRO-direktiivien vaatimukset.

Laite tayttä
soveltuvien RCM
direktiivien vaatimukset.
Koskee ainoastaan
Australiaa ja Uutta-Seelantia.

Melupäastot
ympäristöön -tarra
EU:n ja Yhdistyneen
kuningaskunnan
direktiivien ja
säädösten mukaisesti
sekä Uuden Etelä-Walesin "Protection
of the Environment
Operations (Noise
Control) Regulation
2017" -asetuksen

mukaisesti. Tuotteen taattu änentehotaso on märitetly kohdassa Tekniset tiedot sivulla 289ja arvokilvessä.

IPX4

Suojattu roiskuvalta vedeltä.

Käynistäminen: paina virtapainiketta, avaa käynistyksenesto ja paina moottorin jarrukahva alas.

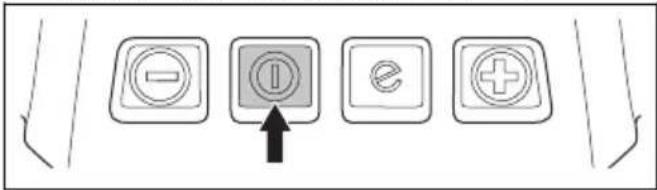

Pysäytäminen: vapautamoottorin jarrukahva.

Hidas

Nopea

Skannattava koodi

Huomautus: Muita laitteen symboleita/tarroja

tarvitaan joillakin markkina-alueilla ilmaisemaansertifiointivaatimuksia.

Laiteen tarra

VAARA - Pidä kädet ja jalat etäällä.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti
  tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
  tuotteessa on muu kuin valmistajan omatai sen hyväksymä lisävaruste
  tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisusmaäritelmat

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttoohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä
käytetään, jos
käytöohjeen
noudattamatta
jättämisestä voi seurata
käytäjan tai sivullisen
vamma tai kuolema.

HUOMAUTUS:
Tata käytetään,
jos käyttoohjeen
noudattamatta
jättamisestä voi
seurata koneen,
muiden materiaalien
tai ympäristön
vaurioituminen.

Huomautus: Tata kaytetaan tietyissa tilanteissa tarvittavien lisatietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lueseuraavat varoitusohjeet

ennen laitteen kayttamista.

Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheittaa vammoja tai kuoleman.
Laite muodostaa kayton aikana sähkomagneettisen kentän. Kenttä saattaa joissakin olosuhteissa hairitä aktiivisten tai passiviisten laaketieteellisten implanttien toiminta. Vakavient tai hengenvaarallisten tapaturmien ehkäsemiseksi kehotamme laaketieteellisia implantteja kayttäviä henkilöitä neuvottelemaan laakärin ja laaketieteellisen implantin valmistajan kanssa ennen laitteen kayttämista.
- Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna-jälleenmyyjään, ennen kuin jatkat.
- Muista, etta käytäja on vastuussa muille ihmisille

tai heidän omaisuudelleen
aiheutuvista vahingoista.

• Pidä laite puhtaana. Varmista, etta tuotteen merkit ja tarrat ovat luettavissa.
• Alä anna lasten tai naitä ohjeita tuntemattomien henkilöjen käyttaa laitetta. Paikalliset märärykset saattavat rajoittaa käyttajan ikäa.
• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.
• Älä käytä laitetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai laækkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus nikökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.
• Älä käytä konetta, jos se on viallinen.
• Alä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.

Työalueen turvallisuus

VAROITUS: Lueseuraavat varoitusohjeet

ennen laitteen kayttamista.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käytämista.
• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen valimatkan päässä tuotteesta.
• Älä koskaan käytä laitetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Laitteen käytäminen huonolla säällä tai COSTESSA tAI märissä olosuhteissa on raskasta. Huono saa voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.
• Varo henkilöitä, esineitä ja tilanteita, jotka voivat estaa laitteen turvallisen kayton.
• Varo esteità, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkān ruohon seassa voi olla esteità.
• Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä leikkaa ruohoa erittäin jyrkissä rinteissä. Älä kaytä laitetta rinteessä, jonka kaltevuus on yli 15^ .

Noudata erityistä varovaisuutta vaihtaessasi suuntaa rinteessä. Käytälaitetta sivusuunnassa rinteeseen nähden. Älä käytälaitetta pystysuunnassa.
- Ole varovainen lähestyessäpiilossa olevia kulmia jaesineita, jotka estavatnakyvyyden.

Työturvallisuus

VAROITUS: Lueseuraavat varoitusohjeetennen laitteenkayttamista.

Käytä tata tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttaa muihin käyttoarkoituksiin.
Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 270.
Opettele pysayttamaan moottori nopeasti hatatilassa.
- Älä käytä laitetta sateellatai marissä olosuhteissa. Sahköiskun vaara kasvaa, jos laitteeseen pääsee vettä.
- Älä käytä tuotetta, ellei senteraa ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä

saattaa irrota ja aiheuttaa henkilovahinkoja.

• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja moottorin akseli voi väantyä. Väantynyt akseli aiheuttaa voimakasta tärinä. Tällöin on erittäin suuri riski, että terä irtoaa.
• Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote valittömästi. Pysäytä moottori, vedä turva-avain ylos ja irrota akku. Tarkista laite vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltolikkeessä.
• Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.
• Aseta laite kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä paase osumaan maahan tai mihinkään esineeseen.
• Ole aina tuotteen takana käyttaessäsi sitä.
• Pidä kaikki renkaat maassa ja molemmat katesi työntöaisalla käyttaessäsi tuotetta. Pidä katesi ja jalkasi poissa pyörivien terien laheisyydestä.
• Älä kallista laitetta moottorin käynnistyksen aikana.

• Ole varovainen vetaessasi laitetta taaksepain.

• Älä koskaan nosta laitetta moottorin käynnistyksen aikana. Jos laite on dostettava, sammuta ensin moottori, vedä turva-avain ylös ja irrota akku.

• Älä kävele taaksepän käyttaessäsi laitetta.
• Sammuta moottori, kun siirät laitteen ruohottom an alueen yli, esimerkiki yiittäessäisora-, kivi- tai asfalttipolkuja.
• Älä juokse laitteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät laitetta.
• Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.
• Älä koskaan jatä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyörì.

Turvallisuusohjeet käytöä varten

Henkilökohtainen suojavarustus

VAROITUS: Lueseuraavat varoitusohjeetennen laitteenkayttamista.

• Henkilökohtaiset suojavarusteet eivät poistapataturmien vaaraa, muttane lieventävät vammoja

onnettouustilanteessa. Anna jalleenmyyjan auttaa oikeiden varusteiden valinnassa.

• Käytäkestäviä luistamattomia saappaita tai kenkiä. Alä käytä avonaisia jalkineita tai kulje paljain jaloin.
• Käytä vahvakankaisia, pitkiä housuja.
• Käytä suojakäsineitä tarvittaessa, esimerkiki si terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

Tuotteen turvalaitteet

VAROITUS: Lueseuraavat varoitusohjeetennen laitteenkayttamista.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.
• Alä poista turvalaitteita tai tee niihin muutoksia.
  Tarkasta turvalaitteet saannollisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarnahuoltolikkeeseen.

Leikkuusuojuksen tarkistaminen

Leikkuusuojus vähentäa laitteen tärinäa ja terän aiheuttamaa tapaturmavaaraa.

• Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta.

Turva-avain

Turva-avain on akun kannen alla. Turva-avain kytkee akun, joka tuottaa tehoa moottorille.

Turva-avaimen tarkistaminen

Turva-avain kytkee akun, joka tuottaa tehoa moottorille.

Käynnistä ja sammuta moottori. Jos turva-avain toimii oikein, moottori käynistyy vain, kun avain on turvalukossa.

Moottorin jarrukahva

Moottorin jarrukahva pysayttaa moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysahtyy.

Tarkista moottorijarru
käynnistämälla moottori ja
vapauttamalla sitten moottorin
jarrukahva. Jos moottori
ei pysähdy 3 sekunnissa,
anna valtuutetun Husqvarna-

huoltolikkeen saataa moottorijarru.

Käynistykseneston tarkistaminen

Tarkista käynnistyksenesto ja varmista,etta se esta moottorin toiminnan.

1. Työnnä moottorin
   jarrukahvaa
   kahvaston suuntaan.
   Käynnistyksenesto pysäyttaa
   liikkeen.

2. Työnnä käynnistyksenesto ulos.

1. Vapauta käynnistyksenesto ja varmista, etta se palaa alkuasentoonsa.

Akkuturvallisuus

VAROITUS: Luesuraavat varoitusohjeet

ennen laitteen kayttamista.

Käytä ladattavia Husqvarna-akkuja vain yhteensopivien Husqvarnatuotteiden virtalähteena. Tapaturmien välttämiseksi akkua ei saa käyttaa muiden laitteiden virtalähteena.
- Älä käytä akkuja, joita ei voi ladata.
Sahköiskun vaara. Alä koske akun napoihin avaimella, kolikolla, ruuvilla tai muilla metalliesineillä. Tämä voi aiheuttaa akun oikosulun.
- Älä aseta esineitä akun ilmarakoihin.
- Pidä akku suojassa suoralta auringonvalolta, kuumuudelta ja avotulelta. Akku voi rajähtää ja aiheuttaa palo- ja/tai syöpymisvammoja.
- Suojaa akku sateelta ja kosteilta olosuheilta.
- Alä altista akkua mikroaalloille ja korkealle paineelle.
- Alä yritä purkaa tai rikkoa akkua.
- Jos akku vuotaa, älä anna nesteen joutua kosketuksiin kehon tai silmien kanssa. Jos nestettä joutuu iholle, puhdista alue heti runsaalla vedellä ja hakeudu läkärin.

• Käytä akkua -10...40 °C:n lämpötilassa.
• Älä pese akkua tai akkulaturia vedellä. Katso Akun ja akkulaturin puhdistaminen sivulla 286.
• Älä käytä vialista tai vaurioitunutta akkua.
  Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, kolkoista ja koruista.

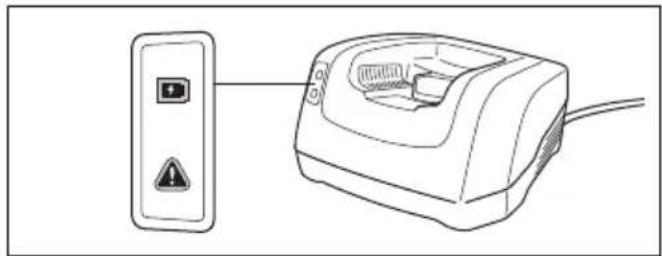

Akkulaturin turvallisus

VAROITUS: Lueseuraavat varoitusohjeetennen laitteenkayttamista.

• Käytä QC-akkulatureita vain Husqvarna-vara-akkujen lataukseen.
  Sahköiskun tai oikosulun vaara. Älä aseta esineitä laturin ilmarakoihin. Älä yritä purkaa akkulaturia. Älä liitä laturin liittimiä metalliesineisiin. Käytä hyväksyttyä pistorasiaa.
  Laite muodostaa kayton aikana sähkomagneettisen kentän. Kenttä saattaa joissakin olosuheissa hairitta aktivisten tai passivisten laaketieteellisten implanttien toiminta. Vakavient tai hengenvaarallisten

tapaturmien ehkäsemiseksi kehotamme laaketieteellisia implantteja käytäviä henkilöitä neuvottelemaan laakärin ja laaketieteellisen implantin valmistajan kanssa ennen laitteen käytämista.

Tarkista saannollisesti, etta akkulaturin virtajohto ei ole vaurioitunut ja ettei siina ole murtumia.
- Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetamällä pistoke ulos. Älä vedä virtajohdosta.
- Pidä virtajohto ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Pidä huolta, ettei kaapeli kirsty ovien, aitojen tai muiden vastaavien esineiden kohdalla. Se voi muuttaa laturin jännitteelliseksi.
- Alä pese akkulaturia vedellä.
Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, sensorinen tai henkinen toimintakyky on alentunut tai joilla ei ole riittävää kokemusta tai taitoja laitteen käyttoön, saavat käyttaa akkulaturia, mikäli he ovat saaneet ohjausta tai ohjeita akkulaturin turvallisesta käytostä ja ymmärattvi sihen liittyvat vaarat. Lapset eivät saa leikkiä

akkulaturilla. Lapsed eivat saa puhdistaa tai huoltaa laitetta ilman valvontaa.

• Alä lataa akkulaturilla akkuja, jotka eivät sovellu uudelleenlataukseen.
• Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lahellä. Alä peita akkulaturia. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta.
• Älä käytä vialista tai vaurioitunutta akkulaturia.
• Lataa akku vain sisätiloissa poissa auringonvalosta ja tilassa, jossa on hyvä ilmanvaihto. Älä lataa akkua märissä olosuheissa.

Turvaohjeet huohtoa varten

VAROITUS: Lueseuraavat varoitusohjeetennen laitteenkayttamista.

• Irrota turva-avain ennen koneen huoltotöitä.
  Laitteen oikeanlainen huoltaminen pidenta a sen kayttoikaa ja pienta onnettomususaaraa. Anna huoltoty o valtuutetun huoltolikkeen tehtavaki si.

Kysy lisatietoja lahimmastahuoltolikkeest.

• Tee laitteelle ainoastaan käyttohjekirjassa mainitut huoltotoimenpiteet.
  Käytä työrukkasia, kun käsittelet terävarustusta. Tera on erittäin terävä ja aiheuttaa helposti haavoja.
• Pidä leikkausreunat terävinä ja puhtaina, jotta laitteen suorituskykja turvallisuus pysyvät mahdollisimman hyväna.
• Anna huoltoliikkeen tarkastaa laite saannöllisesti ja

tarvittaessa sàatää ja korjata se.

Vaihda vauroituneet, kuluneet tai rikkoutuneet osat.
Noudata lisävarusteiden vaihtoa koskevia ohjeita. Käytä ainoastaan valmistajan lisävarusteita.
Kun laitetta ei käytetä, säilytä se, akku ja akkulaturi erillän kuivassa ja lukitussa sisätilassa. Varmista, etta lapset ja asiattomat henkilöt eivat paase käsiksi laitteeseen, akkuun tai akkulaturiin.

Asentaminen

Johdanto

VAROITUS: Lue ja sisäista turvallisuutta käsittelevä luku ennen laitteen asentamista.

Multiakun (lisävaruste) asentaminen ja irrottaminen

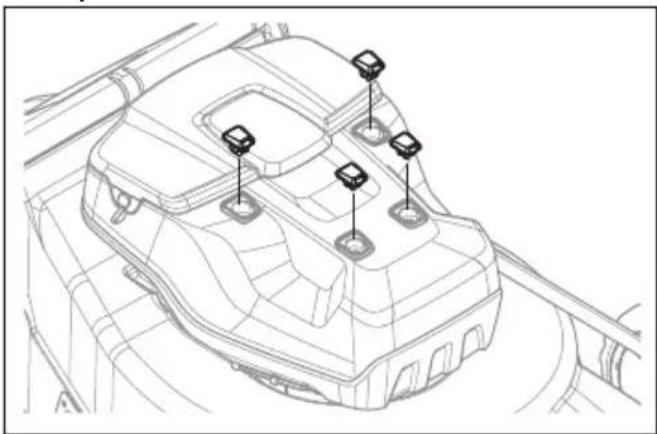

1. Irrota moottorin suojuksesta neljä kumisuojusta ja neljä ruuvia.

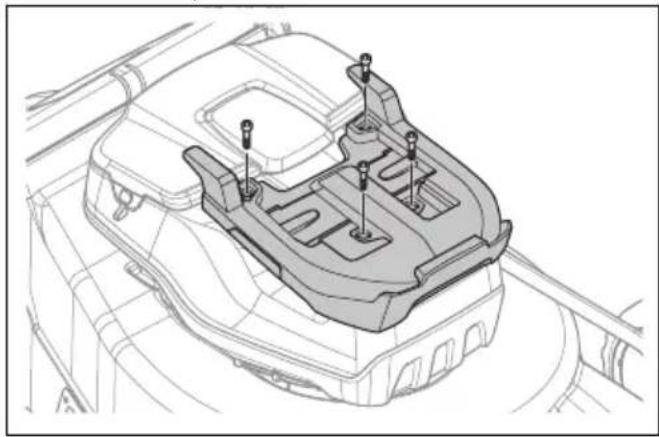

1. Aseta sovitinlevy moottorin suojukseen.

2. Kiinnita sovitinlevy neljälla mukana toimitetulla ruuvilla kirstystymomenttiin 5-6 Nm.

1. Avaa akun kansi.

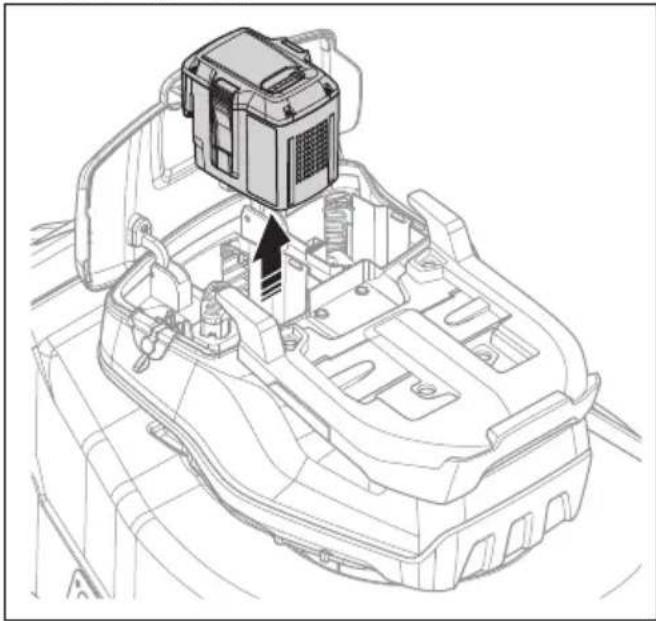

2. Irrota akku paikasta 1.

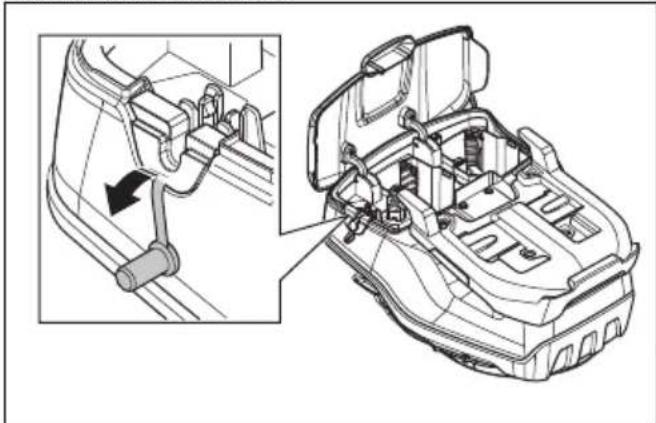

1. Irrota tiivisteen pidatin.

1. Työnnä akkusovitin alkutilaan niin, että se napsahtaa paikalleen.

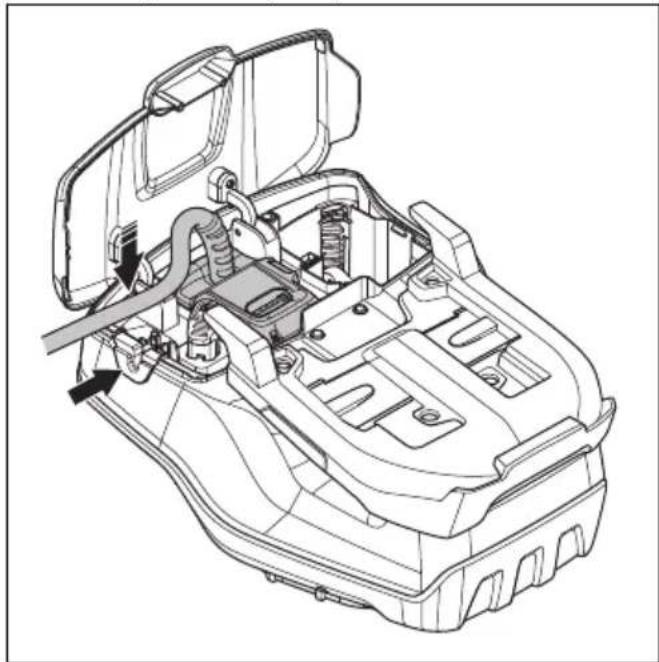

1. Työnnä akkusovittimen johto tiivisteen pidättemen aukon lapi. Kiinnitä johto pidikkeellä.

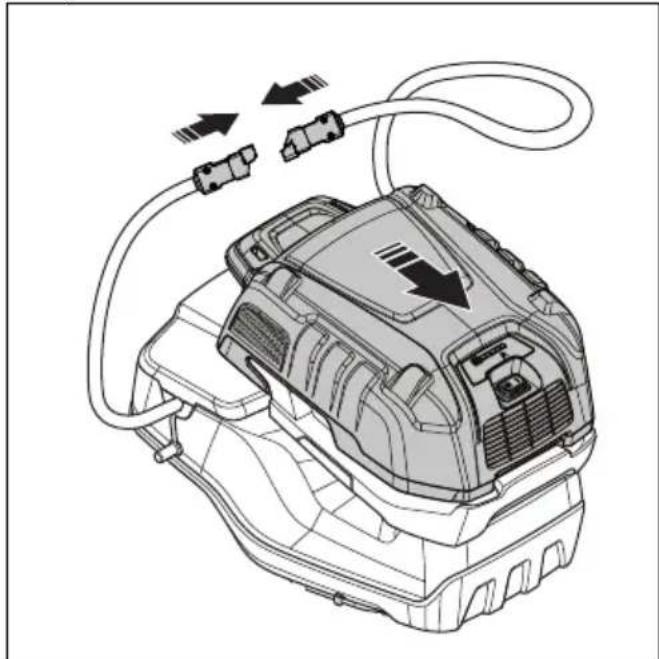

1. Asenna multiakku akkusovittimeen.
2. Kytke multiakku akkusovittimeen.

1. Kiinnitä akkusovittimen johto kahvaan kolmella kangashihnalla.

1. Irrota multiakku painvastaisessa järestyksessä.

VAROITUS: Alä kiinnitä johtoa liian lóysasti kahvaan. Johto voi irrota kahvasta ja aiheuttaa vammoja.

Kahvan saatäminen (LC 551iV)

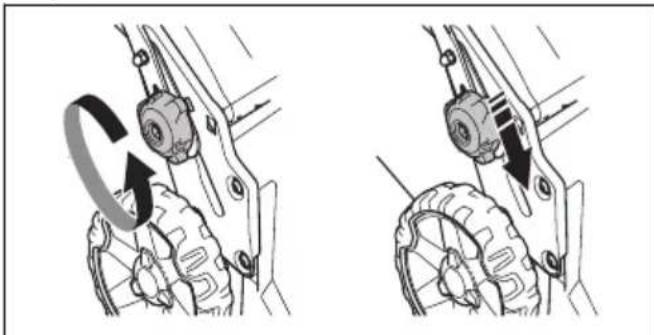

1. Irrrota alemmat nupit.
2. Liu'uta nupit urien alaosaan laitteen molemmin puolin.

1. Aseta kahvan korkeus jompaankmpaan kaytettavissə olevista asennoista.

2. Liu'uta nuppeja yloispain kahvaa kohti, kunnes nepysahtyvat ja kuulet naksahduksen.

1. Kiristä nupit huolellisesti.

Kahvan asentaminen (LB 548i, LB 553iV)

1. Irrota kahvamutteri ja aluslevy ylakahvan levysta.
2. Aseta yläkehva paikalleen(ALakahvan päälle.

HUOMAUTUS: Varmista, etta

johdot eivat jaa valin tai vahingoitu.

1. Kiinnitta aluslevy ja kahvan saatovipu.

1. Voit parantaa käyttoasento kaantamalla kahvaa sivulle, kun kaytät laitetta seinän vieressä.

Ruohonkerääjan (LC 551iV) asentaminen

1. Kiinnitä ruohonkerääjan kehys keruupussiin niin, että pussin jäykkä osa on alhaalla. Pidä kehyksen kahva keruupussin ylapuolella.

1. Kiinnita ruohonkeraaajan kehyksen alasa ruohonkeraaajan alaosassa olevaan uraan.

2. Kiinnita keruupussi ruohonkeraaajan runkoon kiinnikkeillä.

1. Nosta takasuojus ylos.
2. Kiinnita ruohonkeraa rungon ylareunaan.
3. Aseta ruohonkeraajän alempi osa ruohon ulosheittkanavaan.

Silppurin tulpan asentaminen (LC 551iV-lisävaruste)

1. Nosta takasuojus ylos ja irrota ruhonkeraaja.

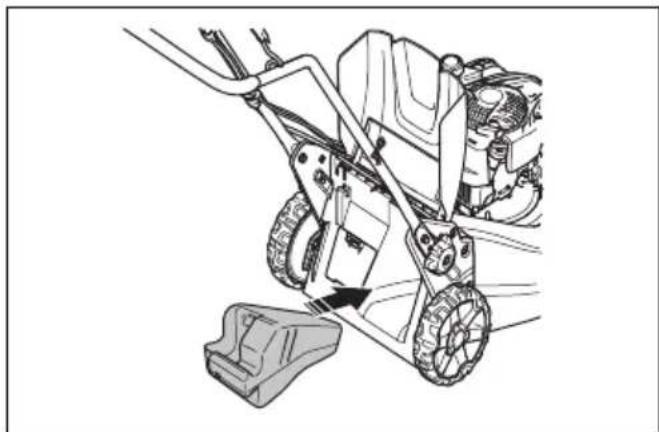

2. Aseta silppurin tulppa ruohonkeraajan ulosheittokanavaan.

1. Vaihda teran tilalle silppurisarjan mukana toimitetu silppuritera. Katso Teran vaihtaminen sivulla 285.

Käytto

Johdanto

VAROITUS: Lue turvallisuutta käsittelevä luku niin, etta ymmärät sen sisällön, ennen laitteen kayttämista.

Husqvarna Connect

Husqvarna Connect on ilmainen mobililaitesovellus. Husqvarna Connect -sovellus saat lisatoimintoja Husqvarna-koneeseen:

• Enemmän tuotetietoja.
  Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -kayton aloittaminen

1. Lataa Husqvarna Connect -sovellus mobiliilaitteeseesi.
2. Rekisteröi Husqvarna Connect -sovelluksessa.
3. Liitä jarekisteröi kone Husqvarna Connect -sovelluksen ohjeiden mukaan.

Husqvarna Fleet Services

Husqvarna Fleet Services™ on verkkoratkaisu, joka tarjoaa kaupallisen laitekannan hallinnoijalle ajantasaiset tiedot kaikista laitteista. Kaytö edellyttäa Husqvarna Fleet Services™ -sensorin asentamista laitteeseen. Laite on valmistelu Husqvarna Fleet Services™ -sensorin asentamista varten. Lue lisää Husqvarna Fleet Services™-ratkaisusta oositeteessa www.husqvarna.com.

Sensorin (lisävaruste) valmistelu

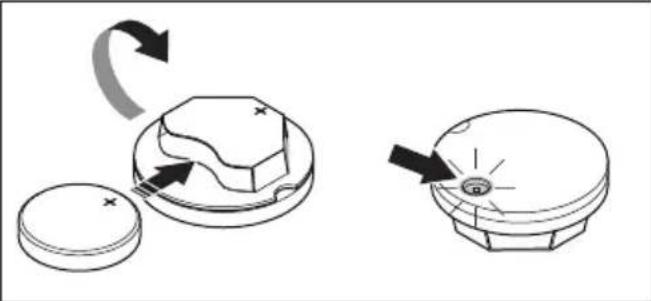

1. Avaa sensorin kansi sensorin avaimella.

1. Irrota sensori.

2. Kiinnitta akku sensoriin. Sensorin LED-valo syttyy.

1. Lataa Husqvarna Fleet Services ^TM -sovellus.
2. Kirjaudu sisään Husqvarna Fleet Services -sovellukseen.
3. Muodosta laitepari. Katso Laiteparin muodostaminen sovelluksen ja laitteen valillä sivulla 278

Laiteparin muodostaminen sovelluksen ja laitteen valillä

1. Kirjaudu sisään Husqvarna Fleet Services ™ -sovellukseen.
2. Valitse laite sovellukstesta.
3. Asenna sensori sovellukseen skannaamalla sensorin takana oleva koodi mobililaitteella.

Huomautus: Laiteparin muodostaminen sovelluksen ja laitteen valillä on tehtävä vain kerran.

Sensorin asentaminen

1. Varmista, etta sensori on yhdistetty Husqvarna Fleet ServicesTM -sovellukseen. Katso kohta Laiteparin muodostaminen sovelluksen ja laitteen valillä sivulla 278.
2. Poraa kotelossa olevaan syvennykseen kaksi reikaa.

Huomautus: Varmista, etta rei at ovat samankokoisia kuin sensorin mukana toimitetut niitit.

1. Irrota sensorisvennyksen ulommat reliat pihdeillä.

1. Poraas sensorisvennykseen kaksi reikaa.

1. Kohdista sensorisvennys kotelossa olevaan syvennykseen.

1. Kiinnitā sensorisvennys niiteillä.

2. Asenna sensori sensorisvennykseen. Kohdista sensorin Valkoinen merkki sensorisvennyksen merkin kanssa.

1. Sulje sensorin kansi ja lukitse se sensorin avaimella. Varmista, etta H-kirjaimen ylaosa sanassa Husqvarna osoittaa poispain turva-avaimesta.

Laitteen asettaminen käytöasentoon (LC 551iV)

1. Nosta kahva pystyasentoon.

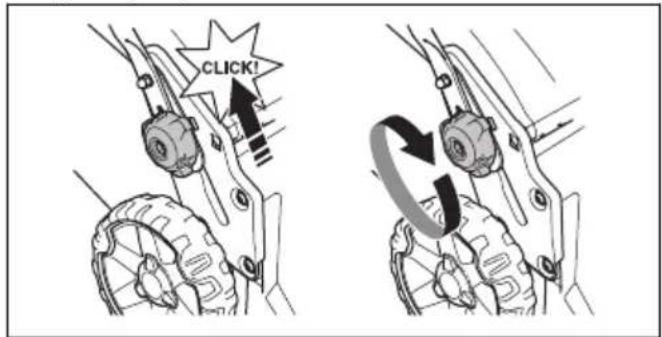

1. Liu'uta nuppeja yloispain kahvaa kohti, kunnes nepysahtyvat ja kuulet naksahduksen.

1. Kiristä nupit huolellisesti.

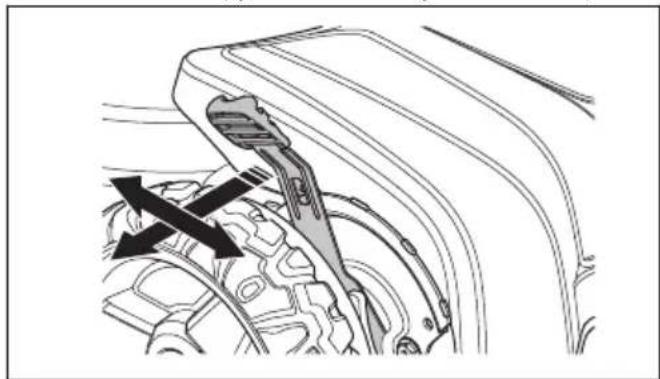

Leikkuukorkeuden asettaminen (LB 548i, LC 551iV)

Leikkuukorkeuden saadossa on 6 tasoa.

1. Nosta leikkuukorkeutta painamalla leikkuukorkeuden sādintā ensin pyōrān suuntaan ja sitten taaksepān.
2. Laske leikkuukorkeutta painamalla leikkuukorkeuden saadinta ensin pyoran suuntaan ja sitten eteenpain.

HUOMAUTUS: Alå aseta

leikkuukorkeutta lian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terat voivat osua maahan.

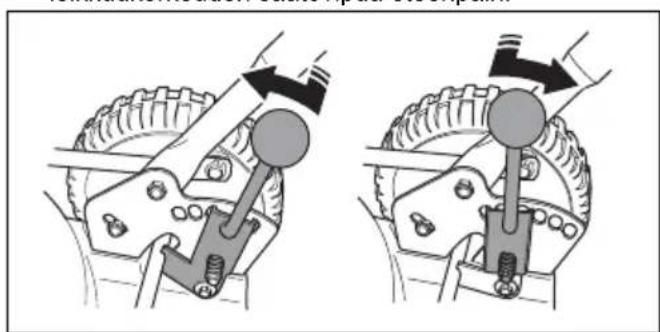

Leikkuukorkeuden asettaminen (LB 553iV)

Leikkuukorkeuden saadossa on 5 tasoa.

1. Lisää leikkuukorkeutta siirtämälä leikkuukorkeuden saatovipua taaksepäin.
2. Vähenna leikkuorkoreutta siirtamällä leikkuorkoreuden saatovipua eteenpäin.

HUOMAUTUS: Aia aseta leikkuukorkeutta lian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terat voivat osua maahan.

Akku

VAROITUS: Ennen kuin kaytät akkua, lue turvallisuutta kasitteleva luku niin, etta ymmarrat sen sisallon. Lue myos akun ja akkulatur kayttöohje niin, etta ymmarrat sen sisallon.

Akun tila

Näytö osoittaa akun varaustason ja mahdoliset
akkuun liittyvat ongelmat. Akun varaustaso näytetäan
viiden sekunnin ajan tuotteen sammuttamisen tai akun
varauistilan ilmaisin -painikkeen painamisen jälkeen.
Virheen tapahtuessa akun varoitussymboli syttyy. Katso
Akku sivulla 287.

LED-merkkivalot	Akun tila
Kaikki LED-merkkivalot palavat.	Täysin ladattu (75-100%)
LED 1, LED 2 ja LED 3 palavat	Akun varaustaso on 50-75%.
LED 1 ja LED 2 palavat Akun varaustaso on 25-50%.
LED 1 palaa Akun varaustaso on 0-25%.
LED 1 vilkkuu. Akku on tyhja. Lataa akku.

Akun lataaminen

Lataa akku ennen ensimmäistä käytökertaa. Akun varaus on toimitettaessa vain 30% .

Huomautus: Akkulaturi on kytkettä vä tyyppikilven mukaiseen jannitteeseen ja taajuuteen.

Akku ei lataudu, jos akun lamptotila on yli 50^ Akkulaturi viilentaa akkua ennen kuin se alkaa latautua.

1. Kytke akkulaturin virtajohdon toinen pää akkulaturin liitäantaan.

2. Kytke sitten akkulaturin virtajohdon toinen pää maadoitettuun pistorasian. Akkulaturin vihrea merkkivalo vilkkuu kerran.

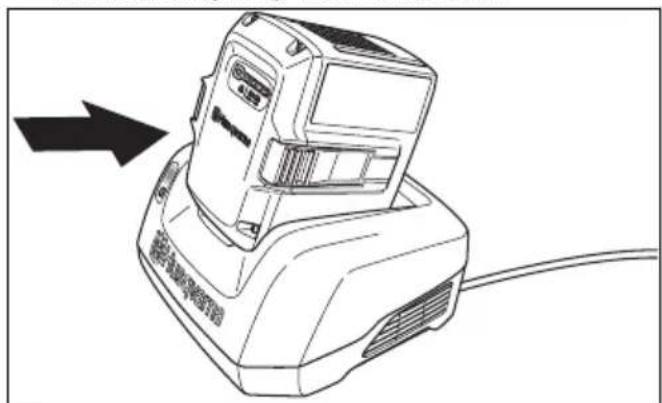

1. Aseta akku akkulaturiin. Laturin vihrea valo sytty, kun akku on kytketty oikein akkulaturiin.

1. Kun akun kaikki LED-merkkivalot syttyvat, akku on ladattu tayteen. Lataa akkua enintaan 24 tuntia.
2. Kun irrotat akkulaturin pistorasiasta, alä vedà johdosta, vaan pistokkeesta.
3. Irrota akku akkulaturista.

Akun varaustila

Husqvarna-litiumioniakkua voi ladata tai kayttaa sen varaustasosta riippumatta. Akku ei ole vauroitunut. Täyteen ladattu akku ei menetà varaustaan, kun se jatetaän laturiin.

LED-näytö	Varaustila
LED 1 vikkuu. 0-25 %
LED 1 palaa, LED 2 vikkuu	25-50 %
LED 1 ja LED 2 palavat ja LED 3 vikkuu.	50-75 %
LED 1, LED 2 ja LED 3 palavat, LED 4 vikkuu.	75-100 %
LED 1, LED 2, LED 3, LED 4 palavat	Täyteen ladattu

Multiakun lataaminen

Huomautus: Lataa akku, jos sitä käytetään ensimmäisen kerran. Uuden akun varaus on vain 30% .

1. Varmista, etta akku on kuiva.

2. Kiinnä multiakku sovittimeen.

1. Aseta sovitin akkulaturin.

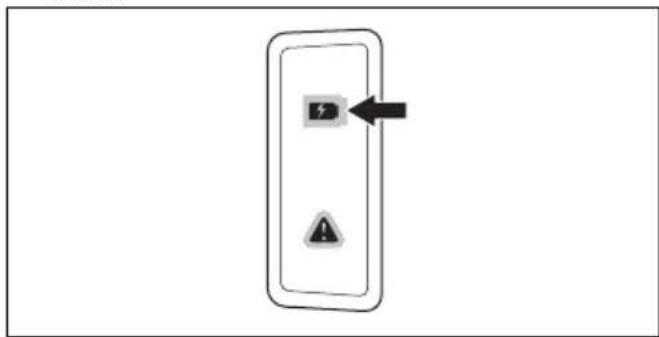

2. Varmista, etta akkulaturin vihrea latausvalo sytty. Tama tarkoittaa, etta sovitin ja multiakku on liitety oikein.

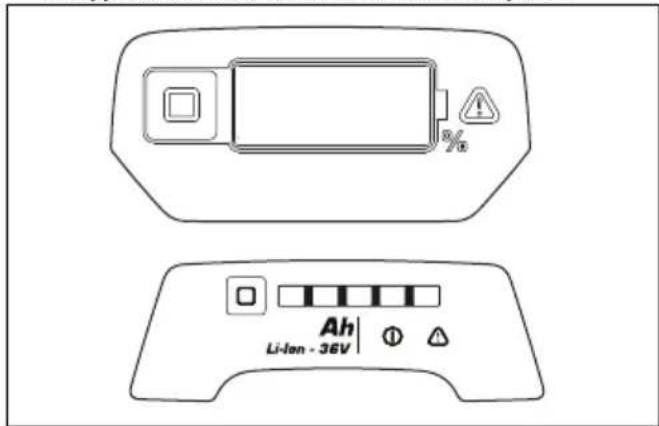

1. Kun akun kaikki merkkivalot syttyvat ja sovittimessa nakylyukema 100% ,akku on ladattu tayteen.

Sovitin nayttä latauksen tilan 1%:n tarkkuudella. Pienet poikkeamat ovat mahdollisia latauksen alussa.

1. Irrota akkulaturi pistorasiasta vetamalla pistoketta. Ala veda kaepelista.
2. Irrota sovitin akkulaturista.
3. Irrota multiakku sovittimesta.

Huomautus: Katso lisatietoja multiakun ja akkulaturin kayttoohjeista.

Laitteen käynistäminen

1. Nosta akun kanta.
2. Aseta ladattu akku akun kannen alle akkupaikkaan numero 1. Pidennä käytöaikaa asettamalla toinen ladattu akku akkupaikkaan numero 2.
3. Irrota turva-avain turva-avaimen pidikkeestä.
4. Työnnä turva-avain turvalukkoon.

1. Seiso laitteen takana.
2. Paina ohjauspaneelin ON/OFF-virtapainiketta. Nayttö kaynnistyy.
3. Avaa kaynistyksenesto.

1. Työnnä moottorin jarrukahvaa kahvaston suuntaan.

Vetojärestelmän käytäminen pyörillä (LC 551iV)

Käynnista veto vetamalla vetojärestelmän sankatyötoaisan suuntaan.

• Voit saataa ajonopeutta neljan eri nopeuden valillapainamalla ^+ tai -painikkeita ohjauspaneelissa.

• Kytke vetojärestelmä pois käytösta vapauttamalla vetojärestelmän sanka esimerkiksi lahestyessä estettä.

Vetojärestelmän käytäminen pyörillä (LB 553iV)

1. Käynnistä laite, katso Laitteen käynnistäminen sivulla 282.
2. Käynnista like vetamalla ohjaussauva ylos.

1. Paina painikkeita + ja -ohjauspaneelissa ajonopeuden saatamiseksi.

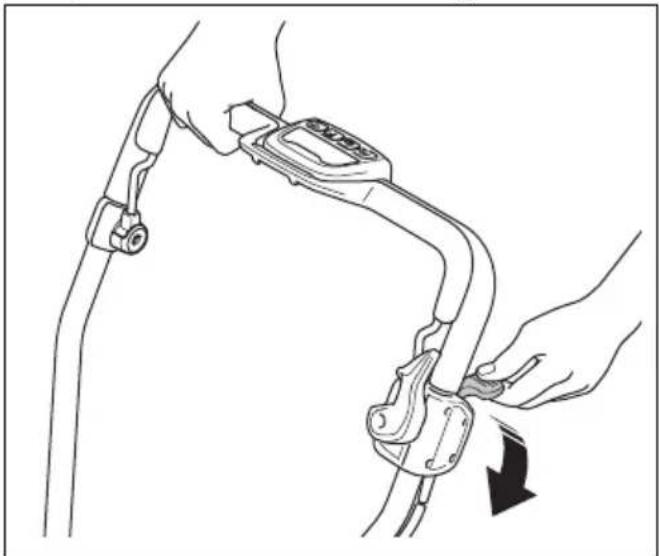

1. Kytke vetojärestelmä pois käytösta tyontämällä ohjaussauva alas esimerikaksi lahestyessä estettä.

Laitteen siirtäminen, kun teralaite on kytketty pois käytösta (LB 553iV)

Kytke kaynnistyksenesto.
Vedohjaussauva ylos.
- Pida ohjaussauvasta kiinni ja siirä laitetta.
- Päastä ohjaussauvasta irti ja kytke käynnistyksenesto pois käytösta, jotta voit jatkaa laitteen käyttoa.

SavE-toiminnon kayttäminen

Laitteessa on akkua säästvä toiminto (SavE), joka pidentä käyttoaikaa.

1. Käynnistä toiminto painamalla SavE-painiketta (A). Näytön SavE-symboli (B) sytty.

2. Sammuta toiminto painamalla uudelleen SavE-painiketta. Nayton SavE-symboli (B) sammu.

Huomautus: SavE-toiminto sammuu automaattisesti, jos nurmikon olosuheet vaativat suurempaa tehoa. SavE-toiminto kaynistyy automaattisesti uudelleen, kun nurmikon olosuheet salivat sen.

PowerBoost-toiminto

Kun laiteella leikataan korkeaa tai marka ruhooa, moottori lisaa automaattisesti kierrosnopeutta. Moottori siirtyty automaattisesti normalitilaan, kun PowerBoosttoiminta oei tarvita. Tama saaastaa akun virtaa.

Moottori sammuu

Käytön aikana terä ja moottori voivat pysahtyä
valiaikaisesti esimerkiki steikkuusuojuksen alla olevan
ruohotukoksen vuoksi. Jos nain kay ja pidät
moottorin jarrukahvaa painettuna alas, laite käynnistyy
automaattisesti uudelleen. Jos laite ei käynisty
uudelleen 5-10 sekunnin kuluessa, leikkuusuojuksen
alus tayty mahdollisesti puhdistaa. Katso kohta Laitteen
puhdistaminen sivulla 286.

VAROITUS: Jos moottori pysahtyy, laite yrittä käynnistyä automaattisesti uudelleen 5-10 sekunnin ajan. Odota vähintään 15 sekuntia, ennen kuin tarkistat leikkuusuojuksen.

VAROITUS: Ennen kuin tarkistat leikkuusuojuksen, vapauta moottorin jarrukahva, kännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia. Jos este poistetaan ja laite käynistyy vahingossa, seurauksena on loukkaantumisvaara.

Laitteen pysayttäminen

Laite sammuu automaattisesti, jos sitä ei käytetä 3 minuuttin.

1. Pysaytä moottori vapauttamalla moottorin jarrukahva.

1. Paina ohjauspaneelin ON/OFF-virtapainiketta. Kaikkinayton merkkivalot ja symbolit sammuvat.

1. Irrota turva-avain turvalukosta ja aseta se pidikkeeseensä.

Hyvän tuloksen saavuttaminen

Käytä aina hyvin teroitettua terä. Tylsa terä leikkaa epatasaisesti ja ruohostatulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttaa myös tylsa aterä vahemman energiaa.

• Alä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.
  Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.
• Pida leikkuusuojus puhtaana. Leikkuusuojuksen sisäpuolle kertynyt ruho ja lika voivat heikentäa leikkuutuloksia. Katso kohta Laitteen puhdistaminen sivulla 286.

Ruohon leikkaaminen ilman kiinnitetyä ruohonkerääjää tai silppurin tulppaa (LC 551iV)

1. Nosta takasujous ylos ja irrota ruohonkerääjä.
2. Jos silppurin tulppa ja silppuamisterä on kiinnitetty, irrota ne.
3. Sulje takasuojus ennen laitteen kayttamista.

Kun kaytät laitetta, ruohosilppu purkautuu takasuojuksen alle.

Huolto

Johdanto

VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsitteleva luku niin, että ymmärät sen sisällön.

Kaikkii tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, etta tuotteemme huolletaaan ja korjataan ammattimaisesti. Jos jalleenmyyjäsi ei ole huoltoliike, pyydä jalleenmyyjäa neuvomaan lahin huoltoliike.

Katso lisātietoja kohdasta www.husqvarna.com.

Huoltokaavio

Huoltovälit on lasketu laitteen paivittäisen käytön perusteella. Valit voivat muuttua, jos laitetta ei käytetä paivittäin.

Lisātietajo *-merkillä merkityista huolloista on kohdassa Turvallisuusohjeet kayttöa varten sivulla 270.

	Jokaisel- la käytö- kerralla	Kuukau- sittain	Kerran käytö- kaudessa
Tee yleistarkastus. X
Puhdista voimansiirron kannet. Varmista, ettei moottorissa ole ruhoha. X
Tarkista käynistyksenesto. * X
Varmista, että laitteen turvalaitteissa ei ole vikoja. * X
Tarkista ruhonkeräjä kulumisen tai heikkenemisen varalta. X
Tarkista terävarustus. X
Tarkista leikkuusuojus. * X
Tarkista moottorin jarrukahva. * X
Tarkista, että virtapainike toimii oikein eikä se ole viallinen. X
Tarkista akku vaurioiden varalta. X
Tarkista akun varaustila X
Tarkista, että akun vapautuspainikkeet toimivat oikein ja että akku lukittuu lait- teeseen.	X
Puhdista ilmanottoaukot. Varmista, ettei ilmanottoaukoissa ole ruohoa tai likaa. X
Tarkista akkulatur vaurioiden varalta ja varmista, että se toimii oikein X
Puhdista suojakannen alapuoli (LC 551iV, LB 553iV). X
Tarkista akun ja laitteen väliset kytkennät. Tarkista myös akun ja akkulaturin välinen kytkentä.			X

Yleistarkastus

• Varmista, etta tuotteen kaikki ruuvit ja mutterit on kirstetty.
• Varmista, etta laitteen kaapelit on asennettu siten, etta ne eivat vahingoitu.

Terän vaihtaminen

1. Lukitse tera puukiillalla.

1. Irrota terapultti, aluslevy ja terä.

1. Tarkista teratuki ja -pultti vaurioiden varalta.

a) Jos vaihdat teran tai teratuen, vaihda myos terapultti, jousialuslevy ja kitka-aluslevy.

1. Tutki moottorin aksemi ja varmista, ettei se ole vaantynyt.
2. Asenna uusi tera siten, etta kännetyt paat osoittavat leikkuusuojuksen suuntaan.

1. Aseta kitka-aluslevy ja tera teratukea vasten.

1. Varmista, etta tera on kohdistettu moottorin aktelin keskiosan kanssa.

1. Lukitse tera puukiilalla.

1. Kiinnita jousialuslevy paikalleen ja kiristä pultti momenttiin 65-75 Nm.

1. Pyorita tera kasin ja varmista, etta se pyorii vapaasti.

VAROITUS: Käytä suojakäsineita.

Tera on erittain teravä ja aiheuttaa helposti haavoja.

1. Testaa terä käynnistämälä laite. Jos terä ei ole kiinnitety asianmukaisesti, laite tärisee tai sen leikkuutulos ei ole tydyttäva.

Laitteen puhdistaminen

• Puhdista muoviosat puhtaalla ja kuivalla liinalla.
• Alä käytä vetta, kun puhdistat laitetta. Vesi voi päästä akkuun tai moottoriin ja vaurioittaa laitetta tai aiheuttaa oikosulun.
• Poista lehdet, ruoho ja lika harjalla.
• Irrota suojakansi ja puhdista ruoho suojakannen sisäpuolelta harjalla.

Akun ja akkulaturin puhdistaminen

VAROITUS: Alä pese akkua tai akkulaturia vedellä.

VAROITUS: Älä puhdista akkua kemialisilla aineilla.

• Varmista, etta akku ja akkulaturi ovat puhtaita ja kuivia ennen kuin laitat akun akkulaturiin.
• Puhdista akun liittimet paineilmalla tai pehmeallä, kuivalla liinalla.
• Puhdista akun ja akkulaturin pinnat pehmeallä, kuivalla liinalla.

Terävarustuksen tarkistaminen

VAROITUS: Jotta laite ei kaynnisty vahingossa, veda turva-avain ylos, irrota akku ja odota vahintaan viisi sekuntia.

VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Tera on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vauroioiden tai halkeamien varalta. Vaurioitunut terävarustus on aina vaihdettava.
2. Tarkista, onko tera vaurioitunut tai tylsa.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltolikkee neroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, etta tuote pysähtyy, vaihda vauroitunut terä. Anna huoltolikkee arvioida, voiko terän teroittaa vai onko se vaihdettava.

Vianmääritys

Akku

Akun merkkivalo Syk Ratskaisu
Vihreä merkkivalo vilk-kuu	Akun jännite on alhainen. Lataa akku.	Katso Akun lataaminen sivulla 280.
Vian merkkivalo vilkkuu.	Akun varaus on heikko. Lataa akku. Katso Akku sivulla 287.
	Työmpäristön lämpötila on liian kor-kea tai lian matala.	Käytä akkua -10...40 °C:n lämpötilassa.
	Ylijännite. Varmista, että verkkojännite	vastaa laitteeseen kiinnitetyyssä arvokilvessä ilmoitettua jännitettä.
		Irrota akku akkulaturista. Odota viisi sekuntia ja yritä ladata akkua uudelleen. Jos ongelma jatkuu, ota yhteys hyväksyttyyn huoltolikkeseen.
Vian merkkivalo palaa.	Akkukennoston välli liian suuri (1 V). Ota yhteys valtuutettuun huoltolikkeseen.

Akkulaturi

Akkulaturin merkki- valo	Syy Ratkaisu
Vian merkkivalo vilk- kuu.	Työmpäristön lämpötila on liian korkea tai liian matala.	Käytä akkulaturia 5...40 °C:n lämpötilassa.
Vian merkkivalo pa- laa.		Ota yhteys valtuutettuun huoltolikkeeseen.

Ohjauspaneeli

Virhekoodi (merkki-valon vilkahdusten määrä)	Mahdolliset viat Mahdollinen toimenpide
1 Voimansirto on liian	kuuma. Anna laitteen jäähtyä. Varmista, ettei voi-mansiirrossa ole ruohoa. Puhdista voiman-siirron kansi tarvittaessa.
5 Moottorin nopeus laskee liikaa ja moottori py-sähtyy.	Puhdista leikkuulaite ja lisääleikkuukorkeut- ta. Katso kohta Leikkuukorkeuden asettami-nen (LB 548i, LC 551iV) sivulla 280. Jos vir-he ei poistu, ota yhteys hyväksyttyyn huolto-liikkeeseen.
8 Akun varaus on heikko. Lataa akku. Katso	Akun lataaminen sivulla 280.
9 Akkuvika tai akusta ei saada signaalia. Aseta akku laitteseen oikein	ja tarkista ak-kuliitin. Jos akun vian merkkivalo vilkkuu, kat-so Akku sivulla 280.
Virhekoodi (merkki-valon vilkahdusten märä)	Mahdolliset viat Mahdollinen toimenpide
10 Moottorin ohjaus on	liian kuuma. Sammuta moottori ja odota, että se jähtyy.
Muut virheet Jos muita	virheitä ilmenee, irrota turva-avain ja akku ja ota yhteys valtuutetttuun huoltolik-keeseen.

Kuljettaminen, sallyttäminen ja havittäminen

Johdanto

VAROITUS: Jotta kone ei käynnisty vahingossa kuljetuksen aikana, vedā turvaavain ylos, irrota akku ja odota vähintään viisi sekuntia.

Tuotteen asettaminen kuljetusasentoon (LC 551iV)

1. Irrota alemmat nupit.
2. Liu'uta nupit urien alaosaan laitteen molemmin puolin.

3. Taita kahva eteen.

4. Irrota ruohonkeraaja.

Kuljettaminen

• Vaarallisten aineiden lainsaadannon maaraykset koskevat tuotteessa olevia litiumioniakkuja.
  Tavarakuljetuksessa on noudatettava pakkausta ja merkintoja koskevia erityismaarayksiia.
• Muista noudattaa vaarallisia aineita koskevia märäyksiä, kun valmistelet laitetta kuljetukseen. Myös mahdollisia paikallisia märäyksiä on noudatettava.
• Irrota akku aina kuljetuksen ajaksi.
  Teippaa akuliittimet ja varmista, etta akku ei päase liikkumaan kuljetuksen aikana.
• Kiinnitä laite kuljetuksen ajaksi.

Säilytys

• Irrota akku aina sailytyksen ajaksi.

• Onnettomuuksjen välttamiseksi varmista, ettei akkuole kytkettynä laitteeseen sailytyksen aikana.

• Säilytä akkulaturia ainoastaan suljetussa ja kuvassa paikassa.
  Säilytä akkua ja akkulaturia kuivassa paikassa, jossa lamptila ei laske pakkasen puolelle.

• Irrota akku akkulaturista varastoinnin ajaksi.
• Äla säilytä akkua paikassa, jossa on staattista sahköä. Äla säilytä akkua metallilaatikossa.
• Säilytä akkua 5-25 °C:n lampötilassa ja poissa suorasta auringonvalosta.
• Säilytä akkulaturia 5-45 °C:n lämpötilassa ja poissa suorasta auringonvalosta.
• Varmista, etta akun varaustaso on 30–50 % ennen pitkäikaista säilytystä.
• Sälytä Iaitetta, akkua ja akkulaturia lukitussa tilassa lasten ja asiaankuulumattomien henkilöiden ulottumattomissa.
• Puhdista laite ja tee täysi huolto ennen pitkäikaista sāilytystä.

mukana. Se on toimitettava asianmukaiseen sahkö- ja elektroniikkalaitteiden keräyspisteeseen.

Varmistamalla laitteen asianmukaisen havittamisen autat vahentamaan mahdolisia negativia ymparistovaikutuksia, joita taman laitteen virheellisestahavittamisestakoituisi. Lisatietoja taman laitteen kierratyksestaat ottamalla yhteyden kotikuntasi viranomaisin, jatehuoltoon tai laitteen myyneeseen likkeeseen.

Havittäminen

Laitteessa tai sen pakkauksessa olevat symbolit osoittavat, ettei laitetta saa havittaa kotitalousjatteen

Tekniset tiedot

Tekniset tiedot
	LB 548i LB 553iV LC	551iV
Leikkuumoottori
Mooctorityyppi BLDC (harjaton) 36 V BLDC (harjaton) 36 V BLDC (harjaton) 36 V
Mooctorin nopeus - SavE, r/min* 2 600 2 600	2 600
Mooctorin nopeus - nimellinen, r/min* 3 000 3	000 3 000
Mooctorin nopeus - suuri kuormitus, r/min* 3	00 3 300 3 300
Mooctorin teho - enintään, kW 1,8 1,8 1,8
Mooctorin teho - nimellisteho, kW 1,5 1,5 1,5
Ajomooottori
Mooctorin teho - nimellisteho, kW - 0,4 0,4
Liikkumisnopeus, km/h - 3,0-5,0 3,0-5,0
Nopeuden säätötasot - 4	4
Paino
Paino ilman akkua, kg	31	38	39,5
Akku
Akkutyyppi	Husqvarna-akkusarja	Husqvarna-akkusarja	Husqvarna-akkusarja
Akun käytöaika
	LB 548i LB 553iV LC 5	51iV
Akun käytöaika, min, (vapaa käytö) SavE-toiminto käytössä, yksi 9,4 Ah:n Husqvarna-akku (Bli300).	35 35 30
Akun käytöaika, min, (vapaa käytö) nor-maali tila käytössä, yksi 9,4 Ah:n Husqvarna-akku (Bli300).	30 30 25
Melupäastöt 25
Äänentehotaso, mitatu dB(A) 93 97 97
Äänentehotaso, taattu LWA dB(A) 93 98 97
Äänitasot 26
Äänenpainetaso käytäjän korvan tasalla,dB(A)	80 84 84
Tärinatasot 27
Työntöaisa, m/s2	0,3 1,3 0,3
Terävarustus
Leikkuukorkeus, mm 30-60 28-65 26-74
Leikkuuleveys, cm 48 53 51
Terä,vakio Silppuava terä	597466510	Silppuava terä529441810	Keruuterä597466310
Terälisävaruste -- Silppuava terä			597466410
Ruohonkerääjän tilavuus, litraa -- 65

• Kierrokset minuutissa

Hyväksytät akut Typpi Akun kapaasiteetti,	Ah	Jännite, V Paino, Ib/kg
BLi20	Littiumioni	4,0	36
BLi200	Littiumioni	5,2	36
BLi300	Littiumioni	9,4	36
BLi550X	Littiumioni	15,6	36
BLi950X	Littiumioni	31,1	36
Hyväksytyt laturit määritetyille BLi-akuille Tulojännite, V Taajuus, Hz Teho, W
QC80 100–240 50–60 80
QC80F 12 0 80
QC330 100–240 50–60 330
QC500 100–240 50–60 500

Vaatimustemmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa taten, etta tuote:

Kuvaus Ruohonleikkuri
Tuotemerkki Husqvarna
Tyyppi/malli LB 548i, LC 551iV, LB 553iV
Tunniste Sarjanumerot vuodesta 2022 alkaen

vastaavat taysin seuraavien EU:n direktivien ja asetusten vaatimuksia:

Asetus Kuvaus
2006/42/EC konedirektiivi
2014/30/EU EMC-direktiivi
2000/14/EC Melupäastödirektiivi
2011/65/EU Direktiivi tietyjen Vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa

ja etta asiassa sovelletaan seuraavia standardeja
ja/tai teknisii tietoja: EN 60335-1:2012/AC:2014/
A11:2014/A13:2017, EN 60335-2-77:2010, EN
62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN
55014-2:2015, EN IEC 63000:2018

Ilmoitetu tarkastuslaitos: 0404, RISE SMP
Svensk Maskinprovning AB, Box 4053, SE-904
03 Umeå, Sweden vakuuttaa yhdenmukaisuuden
neuvoston direktiivin 2000/14/EY mukaisesti,
vaatimustenmukaisuuden arviointimenettely: liite VI.

Katso lisatietoja melupästä ösiosta Tekniset tiedot sivulla 289.

Huskvarna, 2022-10-14

Claes Losdal, kehityspaällikkö/puutarhatuotteet, Husqvarna AB

Teknisestä dokumentaatiosta vastaava edustaja

Sommaire

Introduction 293

Sécurité 298

Montage. 307

Utilisation 310

Entretien 317

Dépannage 320

3. Nulenkite rankena pirmyn.

4. Išimkite Žolës rinktuva.

Transportavimas
