GEBRUIKSAANWIJZING AL1 34 E 1400 W ALPINA

Lopend bediende elektrische grasmaaier - GEBRUIKERSHANDLEIDING LET OP: vooraleer de machine te gebruiken, dient men deze handleiding aandachtig te lezen.

NO Händfort elektrisk drevet gressklipper - INSTRUKSJONSBOK ADVARESL: les dette bruksanvisingen noye for du bruker maskinen.

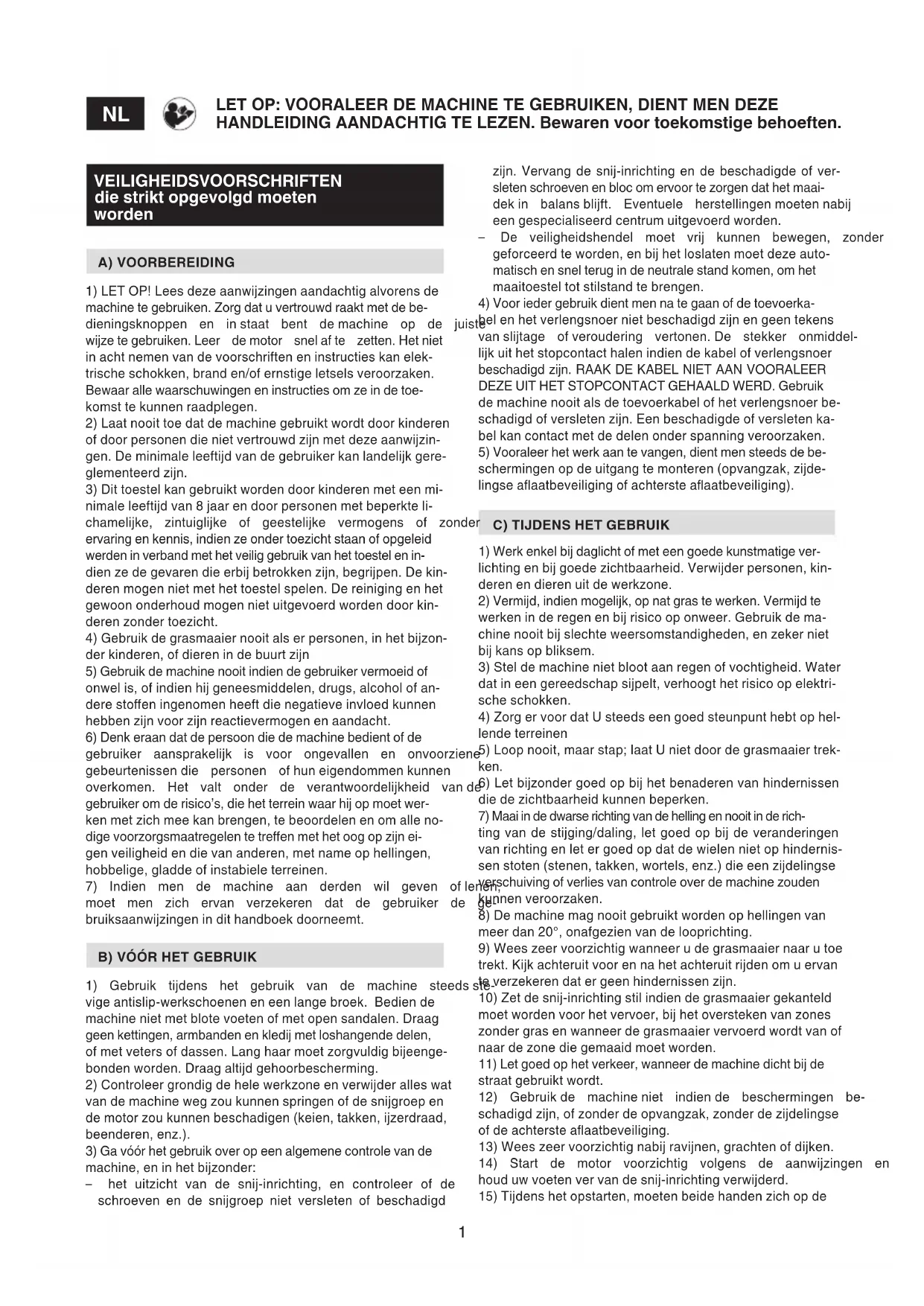

VEILIGHEIDSVOORSCHRIFTEN die strikt opgevolgd要去en worden

A) VOORBEREIDING

1) LET OP! Lees deze aanwijzingen aandachtig alvorens de machine te gebruiken. Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat bent de machine op de wijze te gebruiken. Leer de motor snel af te zetten. Het Niet in ache nemen van de voorschriften en instructies kan elektrische schokken, brand en/of ernstige letsels veroorzaken. Bewaar alle waarschuingen en instructies om ze in de toekomst te konnen raadplegen.
2) Laat nooit toe dat de machine gebruikt worden door kinderen of door personen die Niet vertrouwd zijn met deze aanwijzingen. De minimale leeftijd van de gebruiker kan landelijk gereglementeerdহn.
3) Dit toestel kan gebruikt worden door kinderen met een minimale leeftijd van 8aar en door personen met beperkte lichamelijke, zintuiglijke of geestelijkke vermogens of zervaring en kennis, indien ze onder toezicht staan of opgeleid werden in verband met het veilig gebruik van het toestel en indien ze de gezaren die erbij betrokken zijn, begrijpen. De kinderen mogen Niet met het toestel spelen. De reiniging en het gewoon onderhoud mogen Niet uitgevoerd worden door kinderen zonder toezicht.
4) Gebruik de grasmaier nooit als er Personen, in het bijzonder kinderen, of dieren in de buurt zich
5) Gebruik de machine nooit indien de gebruiker vermoeid of onwel is, of indien hij geneesmiddelen, drugs, alcohol of andere stoffen ingenomen heeft die negatieve invloed können hebben zichn voor+zijn reactievermogen en aandacht.
6) Denk eraan dat de persoon die de machine bedient of de gebruiker aansprakelijk is voor ongevalen en onvoorzien gebeurtenissen die personen of hun eigendommen können overkommen. Het valt onder de verantwoordelijkheid van de gebruiker om de risico's, die het terrein waar hij op要去 werk met zich mee kan brengen, te beoordelen en om alle no-dige voorzorgsmaatregelen te treffen met het oog op zich eigenveiligheid en die van anderen, met name op hellingen, hobbelige, gladde of instabiele terreinen.
7) Indien men de machine aan derden wil geben moet men zich ervan verzekeren dat de gebruiker bruiksaanwijzingen in dit handboek doorneemt.

B) VOOR HET GEBRUIK

1) Gebruikijdens het gebruik van de machine ste vige antislip-werkschoenen en een lange broek. Bedien de machine Niet met blote voeten of met open sandalen. Draag geen kettingen, arbanden en kledij met loshangende delen, of met veters ofassen. Lang haar moet zorgvuldig bijeengebonden worden. Draag altijd gezoorboschemering.
2) Controller grondig de hele werkzone en verwijder alles wat van de machine weg zou kunnen springen of de snijgroep en de motor zou kunnen beschadigen (keien, takken, ijzerdraad, beenderen, enz.).
3) Ga vór het gebruik over op een algemene controle van de machine, en in het bijzonder:
- het uitzicht van de snij-inrichting, en controllerer of deschroeven en de snijgroep Niet versleten of beschadigd

zijn. Vervang de snij-inrichting en de beschadigde of versstelen schroeven en bloc om ervoor te zorgen dat het maaidek in balans blijft. Eventuele herstellingen要去en nabij een gespecialiseerd centrum uitgevoerd worden.

• De veiligheidshendel moet vrij hunnen bewegen, zonder geforceerd te worden, en bij het loslaten moet deze automatisch en snel terug in de neutrale standkommen, om het maaitoestel tot stilstand te brengen.
  4) Voor ieder gebruik dient men na te gaan of de toevoerkael en het verlengsnoer Niet beschadigd zich en geen tekens van slijtage of veroudering vertonen. De stekker onmiddelijk uit het stopcontact halen indien de kabel of verlengsnoer beschadigd zich. RAAK DE KABEL NIET AAN VOORALEER DEZE UIT HET STOPCONTACT GEHAALD WERD. Gebruik de machine nooit als de toevoerkabel of het verlengsnoer beschadigd of versleten zich. Een beschadigde of versleten kabel kan contact met de delen onder spanning veroorzaken.
  5) Vooraleer het werk aan te vangen, dient men steeds de beschermingen op de uitgang te monteren (opvangzak, zijdeelingse aflaatbeveiliging ofchterste aflaatbeveiliging).

zonder C) Tijdens HET GEBRUIK

1) Werk enkel bij daglicht of met een goede kunstmatige verlichting en bij goede zichtaarheid. Verwijder Personen, kinderen en dieren uit de werkzone.
2) Vermijd, indien möglichk, op nat gras te werken. Vermijd te werken in de regen en bij risico op onweer. Gebruik de machine nooit bij slechte weersomstandigheden, en zeker nicht bij kans op bliksem.
3) Stel de machine nicht bloot aan regen of vochtigkeit. Water dat in een gereedschap sijpelt, verhoegt het risico op elektrische schokken.
4) Zorg er voor dat U steeds een goed steunpunt hebt op hel-lende terreinen
5) Loop nooit, maar stap; waar U Niet door de grasmaaier trekken.
6) Let bijzonder goed op bij het benaderen van hindernissen die de zichtaarheid konnen beperken.
7) Maai in de dwarse richting van de helling en nooit in de richting van de stijging/daling, let goed op bij de veranderingen van richting en let er goed op dat de wielen Niet op hindernissen stoten (stenen, takken, wortels, enz.) die een zijdelingse verschuving of verlies van controle over de machine zoudenKennenveroorzaken.

8) De machine mag nooit gebruikt worden op hellingen van meer dan 20^ , onafgezien van de looprichting.

(9) Wees zich voorzichtig wonneer u de grasmaaier maar u toez tektakt. Kijkijkenuit voor en na hetijkenuit rijden om u ervan te verzekerden dat er geen hinderissen zijn.
10) Zet de snij-inrichting stil indien de grasmaaier gekanteld要去 worden voor het vervoer, bij het oversteken van zones zonder gras en wonneer de grasmaaier vervoerd worden van of maar de zone die gemaaid要去 worden.
11) Let goed op het verkeer, wanneer de machine zich bij de straat gezruikt worden.
12) Gebruik de machine nicht indien de beschermingen beschadigd zijn, of zonder de opvangzak, zonder de zichdelingse of de weiterste aflaatbeveiliging.

13) Wees zeer voorzichtig nabij ravijnen, grachten of vrijken.
14) Start de motor voorzichtig volgens de aanwijzingen en houd uw voeten ver van de snij-inrichting verwijderd.
15) Tijdens het opstarten, moeten beiden handen zich op de

handgreep bevinden.

16) Kantel de grasmaaier Niet voor het opstarten. Start machine op een vlakke ondergrond zonder hindernissen of hoog gras.
17) Breng uw handen en voeten nooit nabij of onder de draaiende delen. Blijf steeds op afstand van de aflaatopening.
18) Hef de grasmaier Niet op en vervoer hem Niet wanner de motor in werking is.
19) Schend of verwijdder de veiligheidsinrichtingen Niet.
20) Bij de modellen met aandrijving, moet men de koppeling van de transmissie aan de wielen uitschakelen vooraleer de motor te starten.
21) Gebruik enkel toebehoren die goedgekeurd werden door de fabrikant van de machine.
22) Gebruik de machine nicht indien de toebehoren/werktuigen nicht op de voorziene plaatsen geinstalleerd zichn.
23) Koppel de snij-inrichting los, stop de motor en koppel de toevoerkabel los (verzeker u ervan dat alle bewegende delen volledig stil staan):
Tijdens het vervoer van de machine
- Telkens wanner u de grasmaier onbeheard achterlaat;
- Vooraleer blokkeringen te verhelpen of het windkanaal vrij te make;
- Vórdat u de machine contrôleert, schoonmaakt of aan werk;
- Nadat er op een vreemd voorwerp gestoten is. Controleer de machine op eventuele beschadigingen en voer de nodige reparationsuit alvorens ze opnieuw te gebruiken;
24) Schakel de snij-inrichtinguit en stop de motor;
- Elke keer wonneer u de opvangzak verwijdert of opnieweumonteert;
- Elke keer wanner u de zijdelingse aflaatdeflector verwijdert of opnieweumonteert;
Vooraleer de maaihoogte af te stellen indien dit nicht vanuit de plaats van de bestuurdter uitgevoerd kan worden.
25) Behoudijdens het werk steeds de veiligheids ten opzichte van de snij-inrichting, die overeenstemt met de lengte van de steel.
26) LET OP: – In geval van breuken of ongevalten tijdens het werk, dient men de motor onmiddelijk stil te zetten en de machine te verwijderen om geen verdere schade te be nen; in geval van ongevalten met persoonlijke letsels of sels aan derden, dient men onmiddelijk de meest geschikte eerste-hulp-procedures te volgen voor de situatie en zich tot een gezondheidsstructuur terichten voor de nodige zorgen. Verwijder zorgvuldig eventuele resten die schade of letsels aan Personen of dieren kunnen veroorzaken indien ze onopgemerkt blijven.
27) LET OP - Het niveau van het geluid en van de trillingen dat aangegeven is in deze handleiding, zich de maxir waarden voor het gebruik van de machine. Het gebruik van een Niet gebalanceerd maai-element, een overdreven snelheid van de beweging en gebrekig onderhoud hebben een negatieve invloed op het geluidsniveau en op de trillingen. Bijgevolg is hetoodzakelijkpreventieve maatregelen te treffen om mogelijk schade ten gevolge van een hoog geluids-niveau en stress van trillingen te vermijden; zorg voor het onderhoud van de machine, draag gehoorbeschemming, maak pauzesijdens het werk.

1) LET OP! - Schakel de machine af van het toevoernet lees de bijgeleverde instructies alvorens等一批 reinigings-, of onderhoudswerkzaamheden te verrachten. Draag geschikte kleding en werklandschoenen voor alle handelingen die gevaarlijk könnenঃoor de handen.

2) LET OP! - Gebruik de machine nooit als er onderden deersleten of beschadigd zich. De defeche of beschadigde onderden要去en verrangen en nicht gerepareerd worden. Gebruik uitsluitend originele reserveonderdelen: het gebruik van Niet originele en/of Niet goed gemonteerde onderden beinvloedt de veiligheid van de machine, kan ongelukken of persoonlijk letsels veroorzaken waarvoor de fabrikant Niet aansprakelijk gesteld kan worden.
3) Alle onderhoudshandelingen en afstellingen die nicht beschreiben zijn in deze handleiding要去en uitgevoerd worden door uw Verkoper of in een gespecialiseerd Centrum dat beschikt over de nodige kennis en uitrustingen om de werkken correct uit te voeren, met respect voor het oorspronkelijk niveau van veiligheid van de machine. Handelingen die uitgevoerd werden in Niet geschikte structuren of door onbekwame Personen doen elke vorm van garantie en alle verplichtingen of aanspraelijkheid van de Fabrikant verrallen.
4) Na elk gebruik worden de machine losgekoppeld van het voedingsnet en worden eventuele schade opgespoord.
(5) Laat bouten en schroeven vastgedraaid zitten om er zeker van te zijn dat de machine alteid op een veilige manier gebruisklaar is. Als u regelmatig onderhoud aan de heggen-schaar pleegt, za de werkung ervan veilig blijven en zal het represtatieiveau bewaar blijven.
6) Controller regelmatig of de schroeven van de snij-inrichting correct vastgedraaid zich.
7) Draag werklandschoenen om de snij-inrichting te hantenen, te demonteren of opnieuw te monteren.
8) Let op de balans van de snij-inrichting, wanner dit geslepen worden. Alle handelingen die betrekking hebben op de snij-inrichting (demontage, slijpen, in balans brengen, hermontage en/of verranging) vergen een specifieke vaardigheid en het gebruik van geschikt gereedschap;uit veiligheidsoverwegingen要去 den deze handelingen aanom steeds uitgevoerd worden in een gespecialiseerd centrum.

(19) Tijdens de afstellingen van de machine, moet men erop letten dat de vingers Nietussen de bewegende snij-inrichting en de vaste delen van de machine verklemd geraken.

10) Raak de snij-inrichting Niet aan totdat de machine losgekoppeld is van het stopcontact en de snij-inrichting volledig teHstaat. Tijdens het werken aan de snij-inrichting, dient men erop te letten dat de snij-inrichting kan bewegen, ook al is de machine losgekoppeld van het netwerk.

11) Controller vaak de zijdelingse aflaatbeveiliging, of dechterste aflaatbeveiliging, en de opvangzak op slijtage of beschadiging. Vervang ze indien ze beschadigd zich.
12) Vervang de labels met instructies en waarschuwingen, indien denen beschadigd zijn.
13) Berg de machine op in eenplaats die nicht toegankelijk is voor kinderen.
14) Laat de motor eerst afkoelen alvorens de machine de machine in eender welke ruimte op te bergen.
15) Houd de machine, en in het bijzonder de motor vrij van resten gras, bladeren of teveel vet, om het risico op brand tot een minimum te herleiden. Leeg de opvangzak en LAST geen containers met gemaad gras in gesloten ruimtes anschter.

E) BIJKOMENDE VOORSCHRIFTEN

1) Gebruik de machine nicht in omgevingen met gevaar op ontploffing, in aanwezigheid van ontvlambare vloeistoffen, gas of stof. De elektrische gereedschappen genereren vonden die staf of dampen konnen doen ontvlammen.
2) Houd het verlengsnoer ver van de snij-inrichting. De snij-inrichting kan de kabel beschadigen en contact veroorzaken met de delen onder spanning.
3) Rijnd nooit met de grasmaier over de elektrische kabel.

Tijdens het maaien, dient men de kabel steeds achechter grasmaaier en steeds langs de Kant van het reeds gemaaide gras te houden. Gebruik de kabelhouserhaak zoals aangegeven in dit handboekje, om te voorkomen dat de kabel per ongeluk loskomt maar zorg ervoor dat de stekker correct en zonder te forceren in het stopcontact gevoerd worden.

4) Voed het apparaat met een differentiaalschakelaar (RCD - Residual Current Device) met een ontkoppelingsstroom van maximum 30mA .

5) De stekker van de machine要去 compatiblezipemelieubescherming moet een belangrijk en prioritair het stopcontact. De stekker mag nooit gewijzigd worden aspect vormen voor het gebruik van de machine, ten gunste Gebruik geen adapters voor machines die voorzien zijn van van de civiele samenleving en de omgeving waarin we leven. een aardleiding. De Niet-gewijzigde stekkers die geschikt Wees geen storend element voor uw buren.

zijn voor het stopcontact verminderen het risico voor elektrische schokken.

6) Wanner de voedingskabel van de machine beschadigd is, mag hij enkel door een originele neue kabel verrangen worden, door een gekwalificeerd technicus of nabij een gespecialiseerd servicecentrum.
7) De blijvende aansluiting van om het even welk elektrisch apparaat op het elektriciteitsnet van het gebouw moet uitgevoerd worden door een gekwalificeerd elektricien, conform de geldende wetgeving. Een Niet correct uitgevoerde aansluiting kan ernstige persoonlijke letsels veroorzaken en zichs de dood tot gevolg hebben.
8) LET OP: GEVAAR! Vocht en elektricitie gaan nicht samen: De elektrische kabels要去en altijd in droge omstandigheden gehanteerd en aangesloten worden;

• Breng een elektrisch stopcontact of kabel nooit in contact met een natte zone (plas of vochtig gras);
• De aansluitingen:tussen de kabels en de contacten要去en altijd van het waterdichte type zich. Gebruik verlengsnoeren met volledige waterdichte en gehomologeerde stekkers, die verwkrijgbaar zich in de handel.
  9) De toevoerkabels要去en van goede kwaliteit,zijn,m.a.w. nicht minder dan het type H05RN-F of H05VV-F met een minimale doorsnede van 1,5 mm2 en een maximaal aanbevolen lengte van 25m
  10) Haak de kabel vast aan de kabelhouser vooraleer de machine in te schaken.
  11) Gebruik de kabel Niet op onjuiste wijze. Gebruik de kabel Niet om de machine te transporteren, om aan de machine te trekken of om de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van warmtebronnen, olie, scherpe hoeken of bewegende onderdelen. Een beschadigde of geknelde kabel verhoogt het risico voor elektrische schokken.
  12) Laat het snoerijdens het werkken nicht opgerold, om voorkomen dat hij oververhit raakt.
  13) Voorkom met het lichaam in contact te komen met geaarde oppervlakken, zoals buizen, radiatoren, keukens of koelkasten. Het risico voor elektrische schokken vermindert wanneer het lichaam geaard is.
  14) Overbelast de machine Niet. Gebruik de machine die geschikt is voor het werk. Met een gespaste machine zal het werk better en op veiligere wijze uitgevoerd worden, aan de snugheid waaroorze ze ontworpen werden.

F) TRANSPORT EN VERPLAATSING

1) Telkens w进而er de machine verplaatst, geheven, voerd of overgeheld moet worden, is het noodzakelijk:
- Stevige werkhandsschoenen te dragen;
- De machine vast te nemen op punten waar u een stevige grip hebt, rekening houdend met het gewicht en de spreiding van het gewicht;
- Een beroep te doen op een toereikend aantal Personen die het gewicht van de machine kuren heffen, volgens de ken

denerken van het transportmiddel of deplaats waar de machine opgenomen of opgesteld moet worden.

• U ervan te verzekeren dat de bewegingen van de machine geen schade of letsels veroorzaken.
  2) Bevestig de machineijdens het vervoer goed met touwen of kettingen.

G) MILIEUBESCHERMING

(1) Z i De malleubeschemming moet een belangrijk en prioritair.
Aspect vormen voor het gebruik van de machine, ten gunste
van de civiele samenleving en de omgeving waar we leven.
Wees geen storend element voor uw buren.

2) Volg nauwgezet de plaatselijke normen voor het verwerken van de verpakking, batterijen, versleten delen of eender welk element met een sterke invloed op het milieu; dit afval mag Niet met de huisafval weggeworpen worden, maar要去 geschienen worden en aan speciale verzamelcentra toevertrouwd worden, die de recyclage van de materialen zullen verzorgen.
3) Volg nauwkeurig de lokale normen op voor de afdanking van het snijafval.
4) Bij het buiten bedrijf stellen van de machine, mag deze nooit in het milieu achtergelaten worden maar moet ze�<|im_start|>een opvangcentrum gebracht worden, volgens de geldende lokale normen.

LEER DE MACHINE KENNEN

Deze machine is een tuingereedschap en met name een grasmaaier met lopende bestuurder.

De machine bestaat hoofdzakelijk uit een motor, die een snij-inrichting aanschakelt die beschermd is door een carter, voorzien van wielen en een handgreep.

De bediener kan de machine besturen en de belangrijkste commando's bedieren terwijl hij steeds acheter de handgreep blijft, en dus op veilige afstand van de draaiende snij-inrichting. Indien de bediener zich van de machine verwijdert, vallen de motor en de snij-inrichting na enkele seconden stil. te

Voorzien gebruik

Deze machine is ontworpen en gebouwd om gras te maaien (en op te vangen) in tuinen en zones met gras, met een grootte in verhouding met de maaicapaciteit, in aanwezigheid van een lopende bediener.

De aanwezigheid van toebehoren of specifieke inrichtingen kan vermijden dat het gemaaide gras verzameld moet worden ofwel voor een "mulching" effect zorgen, waar bij het gemaaide gras op het terrein worden achtergelaten.

Type gebruiker

veDeze machine is bestemd voor gebruik door consumenten, d.w.z. door Niet professionele bedieners. Deze machine is bestemd voor een amateurieel gebruik.

Onjuist gebruik

Eender welk ander gebruik, dat afwijk van wat hierboven beschreiben is, kan gevaarlijk zich en schade berokkenen aan

personen en/of zaken.

De volgende situatuies behoren tot het onjuist gebruik (bijvoorbeeld, maar Niet uitsluitend):

• vervoer van Personen, kinderen of dieren op de machine;
• zich door de machine lien vervoeren;
• gebruik van de machine voor het aanslepen of aanduwen van een last;
• gebruik van de machine voor het verzamelen van bladeren of afval;
• gebruik van de machine voor het knippen van hegg voor het maaien van andere vegetatie dan gras;
• gebruik van de machine door meer dan een persoon te-gelijk;
• inschakeling van de draaiende inrichting op zones der gras.

IDENTIFICATIELABEL EN ONDERDELEN VAN DE MACHINE

(zie afbeeldingen op pag. ii)

1. Geluidsniveau
2. CE-overeenstemmingskenteken
3. Bouwjaar
4. Type grasmaaier
5. Serienummer
6. Naam en adres van de fabrikant
7. Artikelcode
8. Nominal vermogen en Tmaxale能力和 de werk-king van de motor
9. Gewicht in kg
10. Spanning en frequente voeding

10a. Elektrische beschermingsgraad

1. Chassis
2. Motor
3. Snij-inrichting
4. Achterste aflaatbeveiliging
5. Opvangzak
6. Steel
7. Commando schakelaar
8. Haak elektrisch snoer

Onmiddelijk na de aankoop van de machine, worden de identificatienummers (3 - 4 - 5) in de hiertoe bestemde ruimten op de LASTe pagina van de handleiding genoteerd. Het voorbeeld van de verklaring van overeenstemming bevindt zich op de vooraatste pagina van de handleiding.

Gooi elektrische apparatuur nicht bij het gewoon huishoudelijk afval. Volgens de Europese Richtlijn 2012/19/

EU inzake elektrisch en elektronisch afval en de toe-passing ervan overeenkomstig de nationale wet

ving, moet de afgedankte elektrische apparatuurApart ingezameld worden voor recyclagedoeleinden.Indien de elektrische apparatuur afgedankt worden op een afvalpark of in de ondergrond, kuren de schadelijke stoffen de waterlaag bereiken en in de voedingsketen verecht komen, met nadelige gevolgen voor uw gezondheid en welzijn.Vooreer informatie over de afdanking van dit product, contacteer de instantie die bevoegd is voor de verwerking van het huishoudelijk afval of raadpleeg uw Verkoper.

BESCHRIJVING VAN DE SYMBOLEN OP DE KNOPPEN (indien aanwezig)

1. LET OP - Bij het opstarten van de motor worden tegelijkertijd ook de snij-inrichting ingeschakeld.

2. Stilstand

3. Werking

VEILIGHEIDSVOORSCHRIFTEN - Uw grasmaier要去 voorzichtig gezrukt worden. Daarom zich er op de machine pictogrammen aangebracht die u aan de belangrijkste veiligheidsvoorschriften herinneren. Hun betekenis is hieronder weergegeven. Verder wordt u aanbevolen de veiligheidsvoorschriften in het speciale hoofdstuk waarover in dit boekje enzoogvuldig door te lezen.

Vervang de beschadigde of onleesbare stickers.

1. Let op: Lees de handleiding alvorens de machine te ges- kon- bruiken.
2. Risico wegchietende voorwerpen. Houd de personen buiten de werkzoneijdens het gebruik.
3. Let op de scherpe snij-inrichting: Haal de stekker uit het stopcontact vooraleer het onderhoud aan te vangen of wanner de kabel beschadigd is. Steek uw handen of voeten Niet in de holte van de snij-inrichting.
4. Let op: houd het toevoersnoer ver van de snij-inrichting.
5. Enkel voor grasmaaiers met batterij.
6. Stel de machine Niet bloot aan regen of vochtigheid.
7. Let op de scherpe snij-inrichting: De snij-inrichting blijdt draaien ook na het uitschakelen van de motor.

OPMERKING - De overeenkomstussen de verwijzingen in de tekst en de bijbehorende afbeeldingen (op de pag. iii enaaropvolgende) is gegeven door het nummer dat voor iedere paragraaf staat.

1. DE MONTAGE VERVOLLEDIGEN

OPMERKING De machine kan möglich geleverd worden met sommige onderdelen reeds gemonteerd.

LET OP! De machine要去envlakke en solide ondergrund uitgepakt en gemonteerd worden, met voldoende bewegingsruimte voor de machine en de verpakking, en steeds met gebruik van geschikte werktuigen.

De verpakking moet volgens deplaatselijk geldende be-palingen worden afgevoerd.

1.1a Montage van de steel (Type "I" - Model 340)

Steek de rechtse (11) en linkse (12) onderste delen van de steel in de waarvoor bestemde openingsen, en bevestig deze delen met de bijgeleverde schroeven (13) en rondsels (13a). Monteer het bovenste deel van de steel (14) en blokkeer het aan de twee onderste delen (11) en (12) met behulp van de bovenste handvaten (15) (die voordien uit hun openings gehaald werden), die in een van de twee openingsen (3) of (4) gestoken worden al naargelang de gewenste uiteinde-lijke hoogte.

Om de bevestigingskracht te regelen, moet u elk handvat (15) losmaken enaar behoefte op+zijn as los-of vastdraaien om een stabiele bevestiging te garanderen van het bovenste deel (14) aan de twee onderste delen van de steel (11 en (12), zonder een overdreven kracht te vergen om ze vast of los te draaien.

Haak de kabel (16) vast aan de kabelhoulders (17) en (18) zoals aangegeven.

1.1b Montage van de steel (Type "II" - Model 340)

Steeke de rechtse (11) en linkse (12) onderste delen van steel in de waarvoor bestemde openingsen, en bevestig deze delen met de bijgeleverde schroeven (13) en rondsels (13a). Monteer het bovenste deel van de steel (14) en blokkeer het aan de twee onderste delen (11) en (12) met behulp van de bovenste knopjes (15) (die voordien uit hun openingsen gehaal werden), die in een van de twee openingsen (3) of (4) gestoken worden al naargelang de gewenste uiteindelijkke hoogte. Haak de kabel (16) vast aan de kabelhoulders (17) en (18) zoals aangegeven.

De correcte positie van de haak van de kabel (19) is geduid.

1.1c Montage van de steel (Type "III" - Model 380 - 420)

Breng de twee voorgemonteerde onderste delen van de steel (11) en (12), in de werkpositie en zorg ervoor dat de tand die gekenmerkt is met «>> UITSLUITEND overeenstemt met een van de twee holtes van de vertanding die aangegeven zijn met «1» of «2», in functie van de gewenste hoogte, en blokkeer dan beiden onderste handvaten (13).

De positie要去 voor beiden zijden gelijk zijn.

Monteer het bovenste deel van de steel (14) en blokker het aan de twee onderste delen (11) en (12) met behulp van de bovenste handvaten (15) (die voordien uit hun openingsgehaald werden), die in een van de twee openingsen (4) gestoken worden al naargelang de gewenste uit lijke hoogte.

Om de bevestigingskracht te regelen, moet u elk han (15) losmaken enaar behoefte op zich as los- of vastdraien om een stabiele bevestiging te garanderen van het bovenste deel (14) aan de twee onderste delen van de steel en (12), zonder een overdreven kracht te vergen om ze vast of los te draieren.

Haak de kabel (16) vast aan de kabelhoulders (17) en (18) zoals aangegeven.

1.1d Montage van de steel (Type "IV" - Model 380 - 420)

Breng de twee voorgemonteerde onderste delen van de steel (11) en (12), in de werkpositie en zorg ervoor dat de tand die gekenmerkt is met «>>」 UITSLUITEND overeenstemt met een van de twee holtes van de vertanding die aangegeven zijn met «1» of «2», in functie van de gewenste hoogte, en blokkeer dan beiden andere onderste knopjes (13).

De positie要去 voor beiden zijden gelijk zijn.

Monteer het bovenste deel van de steel (14) en blokker het aan de twee onderste delen (11) en (12) met behulp van de bovenste knopjes (15) (die voordien uit hun openings gehaal werden), die in een van de twee openings (3) of (4) gestoken worden al naargelang de gewenste uiteindelijk hoogte. Haak de kabel (16) vast aan de kabelhoulders (17) en (18) zoals aangegeven.

De correcte positie van de haak van de kabel (19) is geduid.

1.2 Montage van de opvangzak

Verbind de twee componenten (1) en (2) aan de zijkanten van de opvangzak onderling en monteer dan de bovenkant (3) en maak alle bevestigingselementen rondon goed vast.

Monteer het handvat (4) op het bovenste gedeelte van de opvangzak, door het vast te klikken in de daartoe bestemde uitsparingen.

2. BESCHRIJVING VAN DE COMMANDO'S

de OPMERKING De betekenis van de symbolen op de knopen worden verklaard op de volgende pagina's.

2.1 Schakelaar met tweeoudige bediening

De motor worden bediend door een schakelaar met tweeoudige bediening, om ongewild opstarten te verhinderen. Voor het opstarten, drukt men de toets (2) in en trekt men aan de hendel (1), ofwel een van de twee hendels (1a).

Let OP! Bij het opstarten van de motor worden tegelijkertijd ook de snij-inrichting ingeschakeld.

De motor valt automatisch stil wanner de hendel (1), of beiden hendels (1a) losgelaten worden.

2.2 Afstelling van de maaihoogte

De maaihoogte kan door middel van de speciale hendel (1) afgesteld worden.

U MAG DIT ENKEL DOEN ALS DE SNIJ-INRICHING STIL STAAT.

3. HET GRAS MAAIEN

OPMERKING Met deze machine kan men het gras op ver- (3) schillende wijzen maaien; Vooraleer het werk aan te vangen, inderaadt men aan de machine af te stellen al naargelang de wijze waarop men het gras wil maaien. U MAG DIT ENKEL andaOEN ALS DE MOTOR UITGESCHAKELD IS.

3.1a Voorbereiding voor het maaien en opvangen (11) van het gras in de opvangzak:

• Plaats de weiterste aflaatbeveiliging (1) omhoog en bevestig de opvangzak (2) correct zoals aangegeven op de afbeelding.

3.1b Voorbereiding voor het maaien en uitlaat van het gras achteraan:

• Verwijder de opvangzak en zorg ervoor dat de achechterste aflaatbeveiliging (1) stabel omlaag blijft.

3.1c Voorbereiding voor het maaien en fijnmalen van het gras ("mulching" functie - indien voorzien):

• Til dechterste steenbeschemkap (1) op, voer de defiectordop (5) in de uitlaatopening en duw hem goed aan totdat de onderste rand correct aan de board van de uitlaatopening vastgehaakt worden.

Om de deflectordop (5) te verwijdenen, tilt u de achechterste aflaatbescherming (1) op en verwijdert u de dop door deze omhoog getrokken te honden om de onderste rand van de board van de uitlaatopening los te make.

a#2 Opstarten

Bevestig het verlengsnoer correct zoals aangegeven.

Voor het opstarten van de motor, drukt men de veiligheidstoets (2) in en trekt men aan de hendel (1) van de schakelaar, ofwel aan een van de twee hendels (1a).

BELANGRIJK Wonneer de machine opgestart worden,\ kunnen er zichijdelijkke spanningsdalingen voordoen.

Om eventuele storingen te vermijden aan andere apparaten die aan het toevoernet verbonden zijn, moet men zich ervan verzekeren dat de impedantie lager is dan 0,42 Ohm.

3.3 Het gras maaien

Let erop dat de elektrische kabel zich, tijdens het snijdeedere ingreep voor afstelling of onderhoud moet uitgevoerd steeds acheer uw rug bevindt en langs de Kant van het gazon worden bij stilstaande motor, terwijl de machine losgekoppel dat reeds gemaaid werd. is van het elektrisch net.

Het gazon zal er beter uitzien als het steeds opdezelfde hoogte en afwisselend in de twee richtingen gemaaid worden.

Wanner de opvangzak te vol worden, worden het gras Niet meer efficien opgevangen en verandert het geluid van de maaier.

1) Draag robuuste werkhandsschoenen bij alle ingrepen voor reiniging, onderhoud of afstelling van de machine.

gras- Verwijder, na iedere maaibeurt, de resten van gras en modder die binnen het chassis opgestapeld worden om te vermijden dat deze resten, wanner ze opdrogen, een vol-gend opstarten moeilijk make.

Om de opvangzak te verwijderen en te ledigen,

• de schakelhendel loslaten en wachten tot de snij-inri8h- Verzeker u er steeds van dat de luchtgaten vrij zich var ting stil staat; afval.
• de weiterste aflaatbeveiliging (2) omhoog plaatsen, de handgreep vastnemen en de opvangzak verwijderen; opvangzakrechtop houden.

In geval van "mulching": vermijd steeds große hoeveelheden gras af te snijden. Maai nooit更是 dan een derde van de totale hoogte van het gras in een enkele beurt! Pas de rijnselheid aan de toestand van het grayscalen en de hoeveelheid gemaaid gras aan.

Raadgevingen voor de zorg van het gazon

ledere soort gras heeft verschillende kenmerken en er kunnen dus verschillende werkwijzen nodig+zijn om het gazon te verzorgen; lees steeds de aanwijzingen op de zaadverpak

kingen met betrekking op de maaihoogte, en al naargelande groeicondities van de zone waar men werkct.

Houd er rekening mee dat de meeste soorten gras uit steel en een of meerde bladeren bestaan. Als de bladeren volledig afgemaaid worden, worden het gazon beschadigd en zah het moeilijker teruggroeien.

Over het algemeen, gelden de volgende aanwijzingen:

• een te laag maainiveau veroorzaakt scheuren en leegtes in het grayscale, en een "gevlekt" aspect;
• in de zomer, moet het gris hoger gemaaid worden om te vermijden dat het terrein uitdroegt;
• maai het gras Niet wonneer het nat is; dit zou de werkzaam-heid van de snij-inrichting verminderen omwille van gras dat eraan vastkleeft en zou scheuren in het grasveldveroorzaken;
• indien het gras bijzonder hoog is, is het raadzaam eerst op de maximaal toegestane hoogte te maaien en cervolgens een tweede maaibeurt te doeen na twee of drieagation.

3.4 Na het werken

Na het werk, maar men de hendel (1), ofwel beiden hem (1a) los.

EERST de stekker uit het stopcontact (2) trekken en DAARNA het snoer van de schakelaar van de grasmaaachine loskoppelen.

Wachtent TOT DE SNIJ-INRICHING STIL STAAT, vooraleer eender welke ingreep uit te voeren op de grasmaier.

BELANGRIJK Indien de motorijdens het werk stopt wetgens oververhitting, moet men 5 minutes wachten vooraleer deze waar op te starten.

4. GEWOON ONDERHOUD

Bewaar de grasmaier op een droge plaats.

BELANGRIJK Een regelmatig en zorgzaam onderhoud is onontbeerlijk om de veiligheid en originele performances van de machine mettertijd te behouden.

Table 4.1 Verticale opslag (Model 380 - 420)

Indien nodig, kan de machine verticaal opgeborgen worden, door ze aan een haak te hangen.

LET OP! Verzeker u ervan dat de haak en+zijn bevestigingsystem geschikt zijn en in staat+zijn het gewicht van de machine te dragen;wees voorzichtig en let goed op dat er geen kinderen of dieren op de machine kruipen, die de belasting van de haak zouden verhogen. Haak de machine zo vast dat de snij-inrichtingaar een wand gericht is of degelijk bedekt is, zodat dit geen gevaar kan vormen in geval van, ook onvoorziene of ongewilde, aanraking door Personen, kinderen of dieren.

gOm de machine verticaal te plaatsen, zet men de handvaten (1 - Type "III") los of draait men de knopjes los (2 - Type "IV")

mandraait men de steel vooruit zodate tand die gekenmerkt is met «>> UITSLUITEND overeenstemt met de holte van de vertanding die aangegeven is met «S», blokker dan de handvaten (1 - Type "III") of de knopjes (2 - Type "IV").

De positie要去e beide zijden gelijk+zijn.

4.2 Onderhoud van de snij-inrichting

ledere ingreep aan de snij-inrichting kan het best steeds door een gespecialiseerd centrum uitgevoerd worden, dat over het meest geschikte gereedschap beschikt.

he voor deze machine is het gebruik van een snij-inrichting voorzien met de code die aangegeven is in de tabel op pagina ii. Gezien de ontwikkeling van het product, kan de boven vermelde snij-inrichtingen in de loop van dearendervangen worden door een andere, met soortgelijke eigenschappen voor wat betreft verwisselhaarheid en functionele veiligheid.

Monteer de snij-inrichting (2) weeer met de code waar de grond gericht, in de volgorde die aangegeven is op de afbeelding.

tem de centrale schroef (1) met een dynamometersleutel, afgesteld op 30 Nm( voor model 340) of op 16-20 Nm (voormodel 380 - 420).

(3)

4.3 Reiniging van de machine

Gebruik geen waterstralen en vermijd de motor en de elektrische onderdelen nat te make.

Gebruik geen agressieve vloeistoffen voor de reiniging van het chassis.

4.4 Reiniging van de luchttoevoer

Verwijder eens per maand het stof en de grasresten UIT deluchttoevoer, door perslucht te blazen ter hoogte van het rooster.

5. STORINGEN

Wat te doein bij ...
Oorsprong van het probleem	Oplossing
1. De elektrische grasmaier werknet nicht
Er komt geen stroom aan de machine	Controler de elektrische aansluiting
2. De grasmaier doet de stroom uittvallen
De stroomsterkte van het stopcontact is Niet voldoende	Verbind de machine aan een stopcontact met een voldoende stroomsterkte
Er staan andere elektrische apparaten aan	Sluit geen andere apparaten tegelijkkertijd op hetzelfde stopcontact aan
3. Het gemaaide gras kommt nicht meer in de opvangzak terecht
De snij-inrichting heeft stoten ondergaan.	De snij-inrichting bijslijpen of verrangen. Controller de vleugels die het gras�<|im_start|> de opvangzak sturen
De binnenkant van het chassisis is vuil	Maak de binnenkant van het chassis schoon zodate het gras makkelijkder�<|im_start|> de opvangzak afgevoerd worden
4. Het maaien verloopt moeizaam
De snij-inrichting is nicht in goede staat	De snij-inrichting bijslijpen of verrangen.
5. De machine begint op abnormale wijze begint te trillionen
Beschadiging of losgekomen delen	Schakel de motor uit en koppel de toevoerkabel los Controller eventuale beschadigingen; Controller of er delen losgekomen zich en schroef ze waar vast. Voer de controles, verwangingen of herstellungen uit bij een Gespecialiseerd Centrum

In geval van eender welke twijfel of probleem, raadpleeg de meest nabije Klantendienst of uw Verkoper.

SIKKERHETSBESTEMMELSER Ma fOlges nOye.

A) OPPLAERING
