NÁVOD K OBSLUZE AL1 34 E 1400 W ALPINA
Elektrická sekačka se stojící obsluhou - NÁVOD K POUŽITÍ UPOZORNĚNÍ: před použitím stroje si pozorně přečtěte tento návod k použití.
Elektrická kosačka so stojacou obsluhou - NÁVOD NA POUŽITIE UPOZORNENIE: pred použitím stroja si pozorne prečítajte tento návod.
ČESKY - Překlad původního návodu k používání .........................................................................
[2] Jmenovitý výkon * [3] Maximální rychlost činnosti motoru * [4] Hmotnost stroje * [5] Napájecí napětí a frekvence [6] Šířka sečení [7] Úroveň akustického tlaku [8] Nepřesnost měření [9] Úroveň naměřeného akustického výkonu [10] Úroveň zaručeného akustického výkonu [11] Úroveň vibrací [12] Rozměry (délka/šířka/výška) [13] Kód sekacího zařízení [14] Příslušenství [15] Sada pro Mulčování
- Ohledně uvedeného údaje vycházejte z hodnoty uvedené na identikačním štítku stroje.

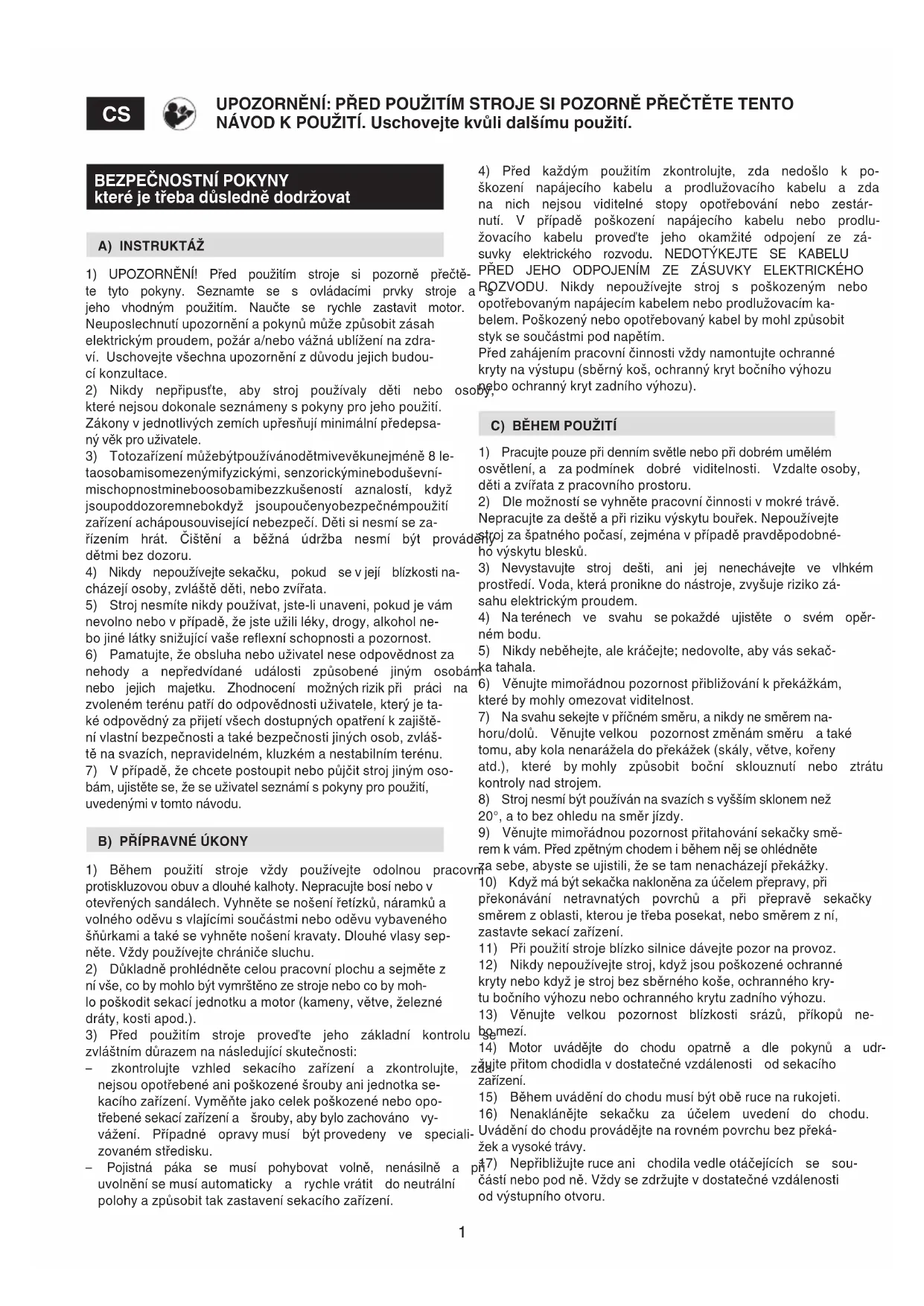

které je třeba důsledně dodržovat A) INSTRUKTÁŽ 1) UPOZORNĚNÍ! Před použitím stroje si pozorně přečtě- te tyto pokyny. Seznamte se s ovládacími prvky stroje a s jeho vhodným použitím. Naučte se rychle zastavit motor. Neuposlechnutí upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo vážná ublížení na zdra- ví. Uschovejte všechna upozornění z důvodu jejich budou- cí konzultace. 2) Nikdy nepřipusťte, aby stroj používaly děti nebo osoby, které nejsou dokonale seznámeny s pokyny pro jeho použití. Zákony v jednotlivých zemích upřesňují minimální předepsa- ný věk pro uživatele. 3) Totozařízení můžebýtpoužívánodětmivevěkunejméně 8 le- taosobamisomezenýmifyzickými, senzorickýmineboduševní- mischopnostmineboosobamibezzkušeností aznalostí, když jsoupoddozoremnebokdyž jsoupoučenyobezpečnémpoužití zařízení achápousouvisející nebezpečí. Děti si nesmí se za- řízením hrát. Čištění a běžná údržba nesmí být prováděny dětmi bez dozoru. 4) Nikdy nepoužívejte sekačku, pokud se v její blízkosti na- cházejí osoby, zvláště děti, nebo zvířata. 5) Stroj nesmíte nikdy používat, jste-li unaveni, pokud je vám nevolno nebo v případě, že jste užili léky, drogy, alkohol ne- bo jiné látky snižující vaše reexní schopnosti a pozornost. 6) Pamatujte, že obsluha nebo uživatel nese odpovědnost za nehody a nepředvídané události způsobené jiným osobám nebo jejich majetku. Zhodnocení možných rizik při práci na zvoleném terénu patří do odpovědnosti uživatele, který je ta- ké odpovědný za přijetí všech dostupných opatření k zajiště- ní vlastní bezpečnosti a také bezpečnosti jiných osob, zvláš- tě na svazích, nepravidelném, kluzkém a nestabilním terénu. 7) V případě, že chcete postoupit nebo půjčit stroj jiným oso- bám, ujistěte se, že se uživatel seznámí s pokyny pro použití, uvedenými v tomto návodu.
1) Během použití stroje vždy používejte odolnou pracovní protiskluzovou obuv a dlouhé kalhoty. Nepracujte bosí nebo v otevřených sandálech. Vyhněte se nošení řetízků, náramků a volného oděvu s vlajícími součástmi nebo oděvu vybaveného šňůrkami a také se vyhněte nošení kravaty. Dlouhé vlasy sep- něte. Vždy používejte chrániče sluchu. 2) Důkladně prohlédněte celou pracovní plochu a sejměte z ní vše, co by mohlo být vymrštěno ze stroje nebo co by moh- lo poškodit sekací jednotku a motor (kameny, větve, železné dráty, kosti apod.). 3) Před použitím stroje proveďte jeho základní kontrolu se zvláštním důrazem na následující skutečnosti: – zkontrolujte vzhled sekacího zařízení a zkontrolujte, zda nejsou opotřebené ani poškozené šrouby ani jednotka se- kacího zařízení. Vyměňte jako celek poškozené nebo opo- třebené sekací zařízení a šrouby, aby bylo zachováno vy- vážení. Případné opravy musí být provedeny ve speciali- zovaném středisku. – Pojistná páka se musí pohybovat volně, nenásilně a při uvolnění se musí automaticky a rychle vrátit do neutrální polohy a způsobit tak zastavení sekacího zařízení.
UPOZORNĚNÍ: PŘED POUŽITÍM STROJE SI POZORNĚ PŘEČTĚTE TENTO NÁVOD K POUŽITÍ. Uschovejte kvůli dalšímu použití. 4) Před každým použitím zkontrolujte, zda nedošlo k po- škození napájecího kabelu a prodlužovacího kabelu a zda na nich nejsou viditelné stopy opotřebování nebo zestár- nutí. V případě poškození napájecího kabelu nebo prodlu- žovacího kabelu proveďte jeho okamžité odpojení ze zá- suvky elektrického rozvodu. NEDOTÝKEJTE SE KABELU PŘED JEHO ODPOJENÍM ZE ZÁSUVKY ELEKTRICKÉHO ROZVODU. Nikdy nepoužívejte stroj s poškozeným nebo opotřebovaným napájecím kabelem nebo prodlužovacím ka- belem. Poškozený nebo opotřebovaný kabel by mohl způsobit styk se součástmi pod napětím. Před zahájením pracovní činnosti vždy namontujte ochranné kryty na výstupu (sběrný koš, ochranný kryt bočního výhozu nebo ochranný kryt zadního výhozu).
1) Pracujte pouze při denním světle nebo při dobrém umělém osvětlení, a za podmínek dobré viditelnosti. Vzdalte osoby, děti a zvířata z pracovního prostoru. 2) Dle možností se vyhněte pracovní činnosti v mokré trávě. Nepracujte za deště a při riziku výskytu bouřek. Nepoužívejte stroj za špatného počasí, zejména v případě pravděpodobné- ho výskytu blesků. 3) Nevystavujte stroj dešti, ani jej nenechávejte ve vlhkém prostředí. Voda, která pronikne do nástroje, zvyšuje riziko zá- sahu elektrickým proudem. 4) Na terénech ve svahu se pokaždé ujistěte o svém opěr- ném bodu. 5) Nikdy neběhejte, ale kráčejte; nedovolte, aby vás sekač- ka tahala. 6) Věnujte mimořádnou pozornost přibližování k překážkám, které by mohly omezovat viditelnost. 7) Na svahu sekejte v příčném směru, a nikdy ne směrem na- horu/dolů. Věnujte velkou pozornost změnám směru a také tomu, aby kola nenarážela do překážek (skály, větve, kořeny atd.), které by mohly způsobit boční sklouznutí nebo ztrátu kontroly nad strojem. 8) Stroj nesmí být používán na svazích s vyšším sklonem než 20°, a to bez ohledu na směr jízdy. 9) Věnujte mimořádnou pozornost přitahování sekačky smě- rem k vám. Před zpětným chodem i během něj se ohlédněte za sebe, abyste se ujistili, že se tam nenacházejí překážky. 10) Když má být sekačka nakloněna za účelem přepravy, při překonávání netravnatých povrchů a při přepravě sekačky směrem z oblasti, kterou je třeba posekat, nebo směrem z ní, zastavte sekací zařízení. 11) Při použití stroje blízko silnice dávejte pozor na provoz. 12) Nikdy nepoužívejte stroj, když jsou poškozené ochranné kryty nebo když je stroj bez sběrného koše, ochranného kry- tu bočního výhozu nebo ochranného krytu zadního výhozu. 13) Věnujte velkou pozornost blízkosti srázů, příkopů ne- bo mezí. 14) Motor uvádějte do chodu opatrně a dle pokynů a udr- žujte přitom chodidla v dostatečné vzdálenosti od sekacího zařízení. 15) Během uvádění do chodu musí být obě ruce na rukojeti. 16) Nenaklánějte sekačku za účelem uvedení do chodu. Uvádění do chodu provádějte na rovném povrchu bez překá- žek a vysoké trávy. 17) Nepřibližujte ruce ani chodila vedle otáčejících se sou- částí nebo pod ně. Vždy se zdržujte v dostatečné vzdálenosti od výstupního otvoru.2 18) Nezvedejte ani nepřepravujte sekačku, když je motor v činnosti. 19) Neprovádějte neoprávněné zásahy do bezpečnostních zařízení ani je nevyřazujte z činnosti. 20) U modelů s pohonem před uvedením motoru do chodu vyřaďte náhon na kola. 21) Používejte výhradně příslušenství schválené výrobcem stroje. 22) Nepoužívejte stroj, když příslušenství/nástroje není nain- stalováno/nejsou nainstalovány na určených místech. 23) Vyřaďte sekací zařízení, zastavte motor a odpojte napá- jecí kabel (a ujistěte se, že jsou všechny pohybující se sou- části úplně zastavené): – Během přepravy stroje; – při každém ponechání sekačky bez dozoru; – před odstraňováním příčin zablokování nebo před odstra- ňováním ucpání vyhazovacího kanálu; – před kontrolou, čištěním nebo prováděním jakýchkoliv pra- cí na stroji; – po zásahu cizího předmětu. Před opětovným použitím stro- je zkontrolujte případné škody na stroji a proveďte potřeb- né opravy. 24) Vyřaďte sekací zařízení a zastavte motor: – Při každém sejmutí nebo zpětném nasazení sběrného ko- še; – při každém sejmutí nebo zpětném nasazení vychylovače bočního výhozu; – před výškovým nastavením, když jej nelze provést z mís- ta obsluhy. 25) Během pracovní činnosti udržujte bezpečnostní vzdá- lenost od otáčejícího se sekacího zařízení, vymezenou dél- kou rukojeti. 26) UPOZORNĚNÍ – V případě zlomení nebo nehody během pracovní činnosti okamžitě zastavte motor a oddalte stroj, aby se zabránilo dalším škodám; v případě nehod s ublížením na zdraví třetím osobám okamžitě uveďte do praxe postupy první pomoci nejvhodnější pro danou situaci a obraťte se na zdravotní středisko ohledně potřebného ošetření. Odstraňte jakoukoli případnou suť, která by mohla způsobit škody a ublí- žení na zdraví osob nebo zvířat ponechaných bez dozoru. 27) UPOZORNĚNÍ – Úroveň hluku a vibrací uvedená v tomto návodu představuje maximální hodnotu použití stroje. Použití nevyváženého sekacího prvku, příliš vysoká rychlost pohybu a chybějící údržba výrazně ovlivňují akustické emise a vibra- ce. Proto je třeba přijmout preventivní opatření pro odstranění možných škod způsobených vysokým hlukem a namáháním v důsledku vibrací; zajistěte údržbu stroje, používejte chrániče sluchu a během pracovní činnosti dělejte přestávky.
D) ÚDRŽBA A SKLADOVÁNÍ
1) UPOZORNĚNÍ! – Před každým čištěním nebo údržbou stroje odpojte stroj od napájecí sítě a přečtěte si příslušné po- kyny. Ve všech situacích, kde hrozí vašim rukám nebezpečí zranění, používejte vhodný oděv a pracovní rukavice. 2) UPOZORNĚNÍ! – Nikdy nepoužívejte stroj, který má opo- třebované nebo poškozené součásti. Vadné nebo opotřebo- vané součásti musí být nahrazeny a nikdy nesmí být opravo- vány. Používejte pouze originální náhradní díly: Použití neori- ginálních a/nebo nesprávně namontovaných náhradních dílů může způsobit nehody nebo ublížení na zdraví osob a zbavuje Výrobce jakékoli povinnosti nebo odpovědnosti. 3) Všechny operace seřizování a údržby, které nejsou popsá- ny v tomto návodu, musí být provedeny vaším Prodejcem ne- bo Autorizovaným servisním střediskem, které disponuje po- třebnými znalostmi a vybavením, potřebným pro správné pro- vedení uvedených operací při současném dodržení původní bezpečnostní úrovně stroje. Operace prováděné u neautori- zovaných organizací nebo operace prováděné nekvalikova- ným personálem způsobí propadnutí jakékoli formy záruky a jakékoli povinnosti nebo odpovědnosti Výrobce. 4) Po každém použití odpojte stroj od napájecí sítě a zkontro- lujte případné škody. 5) Pravidelně kontrolujte utažení matic a šroubů, abyste si mohli být stále jisti bezpečným a funkčním stavem stroje. Pravidelná údržba je nezbytnou zásadou pro bezpečnost a pro zachování původní výkonnosti 6) Pravidelně kontrolujte, zda jsou šrouby sekacího zařízení správně utažené. 7) Při manipulaci se sekacím zařízením, při jeho demontáži nebo zpětné montáži používejte pracovní rukavice. 8) Při ostření sekacího zařízení dbejte na jeho vyvážení. Všechny operace týkající se sekacího zařízení (demontáž, ostření, vyvažování, zpětná montáž a/nebo výměna) před- stavují velice náročné práce, které vyžadují specické zna- losti a použití příslušných zařízení; z bezpečnostních důvodů je proto zapotřebí, aby byly pokaždé provedeny ve speciali- zovaném středisku. 9) Během operací seřizování stroje věnujte pozornost tomu, abyste zabránili uvíznutí prstů mezi pohybujícím se sekacím zařízením a pevnými součástmi stroje. 10) Nedotýkejte se sekacího zařízení, pokud je stroj připojen do zásuvky elektrického rozvodu a dokud sekací zařízení není úplně zastaveno. Během zásahů na sekacím zařízení dávejte pozor na to, že se sekací zařízení může pohybovat, i když je stroj odpojený ze sítě. 11) Pravidelně kontrolujte ochranný kryt bočního výhozu, ochranný kryt zadního výhozu nebo sběrný koš, abyste ově- řili jejich opotřebení nebo zhoršení stavu. V případě jejich po- škození je vyměňte. 12) Poškozené výstražné štítky s pokyny a s varováními vy- měňte za nové. 13) Stroj odkládejte na místo, které není přístupné dětem. 14) Před umístěním stroje v jakémkoli prostředí nechte vy- chladnout motor. 15) Abyste snížili riziko požáru, udržujte stroj, zejména motor, bez zbytků trávy, listí a přebytečného maziva. Vyprázdněte sběrný koš a nenechávejte nádoby s posekanou trávou uvnitř místnosti.
E) DODATEČNÁ OPATŘENÍ
1) Nepoužívejte stroj v prostředí s rizikem výbuchu, za pří- tomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí způsobuje vznik jisker, které mohou zapálit prach ne- bo výpary. 2) Udržujte prodlužovací kabel v dostatečné vzdálenosti od sekacího zařízení. Sekací zařízení může poškodit kabel a způ- sobit styk se součástmi pod napětím. 3) Nikdy nepřejíždějte sekačkou přes elektrický kabel. Během sekání je třeba vždy tahat kabel za sekačkou a vždy ze strany již posečené trávy. Používejte kabelovou příchytku v souladu s pokyny uvedenými v tomto návodu, abyste za- bránili náhodnému odpojení kabelu a abyste zároveň zajistili správné zasunutí do zásuvky bez použití síly. 4) Zajistěte napájení zařízení prostřednictvím proudového chrániče (RCD - Residual Current Device) s vypínacím prou- dem max. 30 mA. 5) Zástrčka stroje musí být kompatibilní se zásuvkou elek- trického rozvodu. Nikdy neměňte zástrčku. Při použití strojů vybavených uzemněním nepoužívejte adaptéry. Neměněné zástrčky, vhodné pro daný druh zásuvky, snižují riziko zásahu elektrickým proudem. 6) Napájecí kabel stroje se v případě jeho poškození musí3 vyměnit výhradně za originální náhradní díl a výměnu musí provést váš prodejce nebo specializované servisní středisko. 7) Trvalé připojení jakéhokoli elektrického zařízení do elek- trického rozvodu budovy musí být realizováno kvalikova- ným elektrikářem v souladu s platnými předpisy. Nesprávně provedené zapojení může způsobit vážná ublížení na zdraví včetně smrti. 8) UPOZORNĚNÍ: NEBEZPEČÍ! Vlhkost a elektřina nejsou slučitelné. A proto: Manipulace s elektrickými kabely a jejich připojení se musí provádět v suchém prostředí; – Nikdy neumožněte styk zásuvky elektrického rozvodu nebo kabelu s mokrou zónou (kaluží nebo vlhkou trávou); – spojení mezi kabely a zásuvkami musí být vodotěsné. Používejte prodlužovací kabely s vestavěnými vodotěsný- mi a homologovanými zásuvkami, dostupnými v běžném prodeji. 9) Napájecí kabely nesmí být nižší kvality než typ H05RN-F nebo H05VV-F s minimálním průřezem 1,5 mm² a maximální doporučenou délkou 25 m. 10) Před spuštěním stroje uchyťte kabel do kabelové pří- chytky. 11) Nepoužívejte kabel nesprávným způsobem. Nepoužívejte kabel pro přepravu stroje, netahejte za něj ani jej nepoužívejte pro vytažení zástrčky ze zásuvky. Udržujte kabel v dostateč- né vzdálenosti od zdrojů tepla, oleje, ostrých hran nebo pohy- bujících se součástí. Poškozený nebo zamotaný kabel zvyšu- je riziko zásahu elektrickým proudem. 12) Během práce nenechávejte prodlužovací kabel navinutý, abyste zabránili jeho přehřátí. 13) Zabraňte styku těla s ukostřenými nebo uzemněnými po- vrchy, jako jsou trubky, radiátory, sporáky, chladničky. Riziko zásahu elektrickým proudem se zvyšuje při ukostřeném nebo uzemněném těle. 14) Nepřetěžujte stroj. Používejte stroj vhodný pro danou pra- covní činnost. Vhodný stroj provede pracovní činnost lépe a bezpečněji, rychlostí, pro kterou byl navržen.
F) PŘEPRAVA A MANIPULACE
1) Při příležitosti každé manipulace se strojem, jeho zvedání, přepravě nebo naklánění je třeba: – Používat silné pracovní rukavice; – uchopit stroj v místech, která umožňují bezpečný úchop, a mít přitom na paměti hmotnost stroje a její rozložení; – použít počet osob úměrný hmotnosti stroje a charakteris- tikám přepravního prostředku nebo místa, do kterého má být stroj umístěn nebo ze kterého má být odebrán; – ujistit se, že při pohybu stroje nedochází ke vzniku škod nebo zranění. 2) Během přepravy náležitě zajistěte stroj lany nebo řetězy.
G) OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
1) Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spo- lužití a prostředí, v němž žijeme. Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy. 2) Důkladně dodržujte místní normy pro likvidaci obalů, opo- třebených součástí nebo jakéhokoli prvku se silným dopa- dem na životní prostředí; tento odpad nesmí být odhozen do běžného odpadu, ale musí být oddělen a odevzdán do pří- slušných sběrných středisek, která zajistí recyklaci materiálů. 3) Důsledně dodržujte místní předpisy týkající se likvidace materiálu vzniklého sekáním. 4) Při vyřazení stroje z provozu jej nenechávejte volně v pří- rodě, ale obraťte se na sběrné středisko v souladu s platnými místními předpisy.
Tento stroj je zařízením pro práce na zahradě, konkrétně se- kačkou se stojící obsluhou. K hlavním součástem stroje patří motor, který uvádí do čin- nosti sekací zařízení uzavřené v ochranném krytu, kola a rukojeť. Obsluha je schopna obsluhovat stroj a používat hlavní ovlá- dací prvky tak, že se bude vždy zdržovat za rukojetí, tedy v bezpečné vzdálenosti od otáčejícího se sekacího zařízení. Vzdálení obsluhy od stroje způsobí zastavení motoru a otáče- jícího se zařízení v průběhu několika sekund. Určené použití Tento stroj byl navržen a vyroben pro sekání (a sběr) trávy v zahradách a na travnatých porostech, což se provádí v pří- tomnosti stojící obsluhy v rozsahu úměrném kapacitě sekání. Přítomnost příslušenství nebo specických zařízení umožňu- je vyhnout se sběru posečené trávy nebo ji mulčovat s uklá- dáním posečené trávy na terén. Druhy uživatelů Tento stroj je určen k použití ze strany spotřebitelů, tedy neprofesionální obsluhy. Tento stroj je určen pro použití „domácími kutily“. Nevhodné použití Jakékoli jiné použití, které se liší od výše uvedených použi- tí, může být nebezpečné a může způsobit ublížení na zdraví osob a/nebo škody na majetku. Do nevhodného použití patří (například, ale nejen): – Převážení osob, dětí nebo zvířat na stroji; – nechat se převážet strojem; – používání stroje k tažení nebo tlačení nákladů; – používání stroje pro sběr listí nebo sutě; – používání stroje pro úpravu živých plotů nebo pro sečení netravnatých porostů; – používání stroje více než jednou osobou; – aktivace rotačního zařízení na úsecích bez travnatého po- rostu. IDENTIFIKAČNÍ ŠTÍTEK A SOUČÁSTI STROJE (viz obrázky na str. ii)
1. Úroveň akustického výkonu
2. Označení shody CE
6. Název a adresa Výrobce
8. Jmenovitý výkon a maximální
rychlost činnosti motoru
10a. Třída elektrické ochrany
13. Sekací zařízení
14. Ochranný kryt zadního výhozu
17. Ovládání vypínače
18. Závěs napájecího kabelu
Okamžitě po zakoupení stroje si přepište identikační čísla (3 - 4 - 5) na příslušná místa na poslední straně návodu. Příklad prohlášení o shodě se nachází na předposlední stra- ně návodu. Nevyhazujte elektrická zařízení do domovního odpa- du. Podle Evropské směrnice 2012/19/EU o odpadu tvořeném elektrickými a elektronickými zařízeními a je- jí aplikace v podobě národních norem musí být elektric- ká zařízení po skončení své životnosti odevzdána do sběru odděleně za účelem jejich eko-kompatibilní recyklace. Když se elektrická zařízení likvidují na smetišti nebo volně v příro- dě, škodlivé látky mohou proniknout do podzemních vod a do- stat se do potravinového řetězce, čímž mohou poškodit naše zdraví a zdravotní pohodu. Pro získání podrobnějších infor- mací o likvidaci tohoto výrobku se obraťte na kompetentní or- ganizaci, zabývající se ekologickou likvidací domovního od- padu, nebo na vašeho Prodejce.
POPIS SYMBOLŮ UVEDENÝCH NA
OVLÁDACÍCH PRVCÍCH (jsou-li součástí)
20. UPOZORNĚNÍ - Uvedení motoru do chodu způsobí
současné zařazení sekacího zařízení.
BEZPEČNOSTNĺ NAŘÍZENÍ - Vaše sekačka se musí použí- vat opatrně. Za tímto účelem byly na stroj umístěny symboly, jejichž cílem je připomínat vám základní opatření související s použitím. Význam jednotlivých symbolů je následující. Dále vám doporučujeme, abyste si pozorně přečetli bezpečnostní pokyny uvedené v příslušné kapitole tohoto návodu. Vyměňte poškozené nebo nečitelné štítky.
61. Upozornění: Před použitím stroje si přečtěte návod k
62. Riziko vymrštění. Během použití zařízení udržujte osoby
mimo pracovní prostor.
63. Pozor na ostré sekací zařízení: Před prováděním údržby
nebo v případě poškození kabelu vytáhněte zástrčku ka- belu z napájecí zásuvky. Nevkládejte ruce ani nohy do prostoru uložení sekacího zařízení.
64. Upozornění: Udržujte prodlužovací kabel v dostatečné
vzdálenosti od sekacího zařízení.
67. Pozor na ostré sekací zařízení: Sekací zařízení se nadále
POZNÁMKA - Vztah mezi odkazy uvedenými v textu a příslušnými obrázky (uvedenými na straně iii a na následujících stranách) je dán číslem, které předchází název každého odstavce.
POZNÁMKA Stroj může být dodán s některými již namonto- vanými součástmi. UPOZORNĚNÍ! Rozbalení a dokončení montáže musí být provedeno na rovné a pevné ploše s dostateč- ným prostorem pro manipulaci se strojem a s obaly a za použití vhodného nářadí. Likvidace obalů musí proběhnout v souladu s platnými místními předpisy. 1.1a Montáž rukojeti (typ „I“ - model 340) Zasuňte do příslušných otvorů pravou (11) a levou (12) spodní část rukojeti a připevněte je šrouby (13) a podložkami (13a) z výbavy. Namontujte horní část rukojeti (14), zajistěte ji ke dvěma spod- ním částem rukojeti (11) a (12) prostřednictvím horních úchytů (15) (předem vyjmutých z příslušných otvorů), vložených do jednoho ze dvou otvorů (3) nebo (4) v závislosti na požado- vané finální výšce. Pro seřízení přidržovací síly je třeba odjistit každé držadlo (15) a podle potřeby jej zašroubovat nebo odšroubovat podél jeho osy tak, aby zajišťovalo stabilní upevnění horní části (14) ke dvěma spodním částem rukojeti (11) a (12) bez nadměrné ná- mahy potřebné k jejich zajištění nebo odjištění. Uchyťte kabel (16) naznačeným způsobem ke kabelovým pří- chytkám (17) a (18). 1.1b Montáž rukojeti (typ „II“ - model 340) Zasuňte do příslušných otvorů pravou (11) a levou (12) spodní část rukojeti a připevněte je šrouby (13) a podložkami (13a) z výbavy. Namontujte horní část rukojeti (14), zajistěte ji ke dvěma spod- ním částem rukojeti (11) a (12) prostřednictvím horních plas- tových matic (15) (předem vyjmutých z příslušných otvorů), vložených do jednoho ze dvou otvorů (3) nebo (4) v závislosti na požadované finální výšce. Uchyťte kabel (16) naznačeným způsobem ke kabelovým pří- chytkám (17) a (18). Správná poloha přichycení kabelu (19) je uvedena na obráz- ku. 1.1c Montáž rukojeti (typ „III“ - model 380 – 420) Uveďte do pracovní polohy dvě již předmontované spodní části rukojeti (11) a (12) tak, aby se zub označený «>» shodo- val VÝHRADNĚ s jedním ze dvou prostorů ozubení označe- ných «1» nebo «2» v závislosti na požadované výšce, a poté je zajistěte dvěma spodními úchyty (13). Nastavená poloha musí být stejná na obou stranách. Namontujte horní část rukojeti (14), zajistěte ji ke dvěma spod- ním částem rukojeti (11) a (12) prostřednictvím horních úchytů (15) (předem vyjmutých z příslušných otvorů), vložených do jednoho ze dvou otvorů (3) nebo (4) v závislosti na požado- vané finální výšce. Pro seřízení přidržovací síly je třeba odjistit každé držadlo (15) a podle potřeby jej zašroubovat nebo odšroubovat podél jeho osy tak, aby zajišťovalo stabilní upevnění horní části (14) ke dvěma spodním částem rukojeti (11) a (12) bez nadměrné ná- mahy potřebné k jejich zajištění nebo odjištění. Uchyťte kabel (16) naznačeným způsobem ke kabelovým pří- chytkám (17) a (18).5 1.1d Montáž rukojeti (typ „IV“ - model 380 – 420) Uveďte do pracovní polohy dvě již předmontované spodní části rukojeti (11) a (12) tak, aby se zub označený «>» shodo- val VÝHRADNĚ s jedním ze dvou prostorů ozubení označe- ných «1» nebo «2» v závislosti na požadované výšce, a poté je zajistěte dvěma spodními plastovými maticemi (13). Nastavená poloha musí být stejná na obou stranách. Namontujte horní část rukojeti (14), zajistěte ji ke dvěma spod- ním částem rukojeti (11) a (12) prostřednictvím horních plas- tových matic (15) (předem vyjmutých z příslušných otvorů), vložených do jednoho ze dvou otvorů (3) nebo (4) v závislosti na požadované finální výšce. Uchyťte kabel (16) naznačeným způsobem ke kabelovým pří- chytkám (17) a (18). Správná poloha přichycení kabelu (19) je uvedena na obráz- ku.
1.2 Montáž sběrného koše
Spojte navzájem oba boční komponenty (1) a (2) sběrného koše, poté namontujte horní část (3) a správně zacvakněte všechny obvodové úchyty. Namontujte rukojeť (4) na horní část sběrného koše jejím za- cvaknutím do příslušných uložení.
2. POPIS OVLÁDACÍCH PRVKŮ
POZNÁMKA Význam symbolů uvedených na ovládacích prvcích je vysvětlen na předchozích stranách.
2.1 Vypínač s dvojí funkcí
Motor je ovládán vypínačem s dvojí funkcí, aby se předešlo náhodnému rozjezdu. Za účelem nastartování stiskněte tlačítko (2) a potáhněte pá- ku (1) nebo jednu z obou pák (1a). UPOZORNĚNÍ! Uvedení motoru do chodu způsobí současné zařazení sekacího zařízení. K zastavení motoru dojde automaticky po uvolnění páky (1) nebo obou pák (1a).
2.2 Nastavení výšky sečení
Nastavení výšky se provádí prostřednictvím příslušné pá- ky (1). OPERACI PROVEĎTE PŘI ZASTAVENÉM SEKACÍM ZAŘÍZENÍ.
POZNÁMKA Tento stroj umožňuje provést sekání tráv- níku různými způsoby; před zahájením pracovní činnosti je vhodné připravit stroj podle toho, jak hodláte provést sekání. PROVEĎTE OPERACI PŘI VYPNUTÉM MOTORU. 3.1a Příprava pro sečení a sběr trávy do sběrného koše: – Nadzvedněte ochranný kryt zadního výhozu (1) a správ- ně uchyťte sběrný koš (2); postupujte přitom dle obrázku. 3.1b Příprava pro sečení trávy a její vyhazování dozadu: – Odložte koš a ujistěte se, že ochranný kryt zadního výhozu (1) zůstane stabilně spuštěný. 3.1c Příprava pro sečení trávy a její posečení nadrobno (funkce mulčování - je-li součástí): – Nadzvedněte ochranný kryt zadního výhozu (1) a zaveď- te vychylovací uzávěr (5) do výstupního otvoru tak, že jej zatlačíte až do správného zacvaknutí spodního prolu do okraje výstupního otvoru. Demontáž vychylovacího uzávěru (5) se provádí tak, že nad- zvednete ochranný kryt zadního výhozu (1) a vytáhnete uzá- věr při jeho přidržení ve zvednuté poloze, aby došlo k odpoje- ní spodního prolu z okraje výstupního otvoru.
3.2 Uvedení do chodu
Správně uchyťte prodlužovací kabel znázorněným způsobem. Pro nastartování motoru stiskněte pojistné tlačítko (2) a potáh- něte páku (1) vypínače nebo jednu z obou pák (1a). DŮLEŽITÁ INF. Při uvedení stroje do činnosti se mohou vy- skytnout chvilkové poklesy napětí. Aby se zabránilo rušení jiných zařízení připojených do stejné na- pájecí sítě, je třeba se ujistit, že tato síť se vyznačuje impedancí nižší než 0,42 Ohm.
Během sekání postupujte tak, aby se elektrický kabel vždy na- cházel za vašimi zády a ze strany již posečené trávy. Trávník bude mít lepší vzhled v případě, že bude vždy pose- čen do stejné výšky a střídavě ve dvou směrech. Když je sběrný koš naplněný příliš, sběr trávy přestává být účinný a dochází ke změně hluku sekačky. Pro sejmutí a vyprázdnění sběrného koše – uvolněte páčku vypínače (1) a vyčkejte na zastavení seka- cího zařízení; – nadzvedněte ochranný kryt zadního výhozu (2), uchopte ru- kojeť a sejměte sběrný koš, a to tak, že jej budete udržovat ve vzpřímené poloze.
- V případě mulčování: zabraňte odstraňování příliš velké- ho množství trávy. Nikdy neodstraňujte více než jednu tře- tinu celkové výšky trávy při jednom průjezdu! Přizpůsobte rychlost pojezdu stavu trávníku a množství trávy. Rady pro péči o trávník Každý druh trávy se vyznačuje odlišnými vlastnostmi, a proto může být zapotřebí použít pro péči o trávník různé způsoby; pokaždé si přečtěte pokyny uvedené v baleních osiv, týkající se výšky sekání vzhledem k podmínkám růstu v dané oblasti. Je třeba mít stále na paměti, že větší část trávy je složena ze stébla a jednoho nebo více listů. Při úplném odseknutí listů dojde k poškození trávníku a obnovení růstu bude mnohem obtížnější. Všeobecně platí následující pokyny: – příliš nízké sekání způsobuje vytrhávání a prořídnutí trav- natého porostu, charakterizované „skvrnitým“ vzhledem; – v létě musí být sečení vyšší, aby se zabránilo vysušení te- rénu; – nesekejte mokrou trávu; mohlo by to způsobit snížení účin- nosti rotačního zařízení následkem trávy, která se na něm zachytává, a vytrhávání travnatého porostu; – v případě mimořádně vysoké trávy je vhodné provést první sekání s maximální dovolenou výškou stroje a poté provést druhé sekání až po dvou nebo třech dnech.
3.4 Ukončení pracovní činnosti
Po ukončení pracovní činnosti uvolněte páku (1) nebo obě páky (1a). Odpojte prodlužovací kabel NEJPRVE z hlavní zásuvky (2) a6 V případě výskytu jakékoli pochybnosti nebo problému se bez váhání obraťte na nejbližší středisko servisní služby nebo na vašeho Prodejce. POTÉ ze strany vypínače sekačky (3). Před provedením jakéhokoli zásahu na sekačce VYČKEJTE NA ZASTAVENÍ SEKACÍHO ZAŘÍZENÍ. DŮLEŽITÁ INF. V případě zastavení motoru během pracovní činnosti v důsledku přehřátí je třeba vyčkat 5 minut před jeho opětovným uvedením do chodu.
Sekačku skladujte na suchém místě. DŮLEŽITÁ INF. Pro dlouhodobé zajištění úrovně bezpeč- nosti a původní výkonnosti stroje je nezbytná pravidelná a dů- kladná údržba. Jakákoli operace seřizování nebo údržby musí být provede- na při zastaveném motoru, se strojem odpojeným od elek- trického rozvodu. 1) Před každým zásahem čištění, údržby nebo seřizování stroje si nasaďte silné pracovní rukavice. 2) Po každém sečení odstraňte zbytky trávy a bahna nahro- maděné uvnitř skříně, aby se zabránilo jejich zaschnutí, které by mohlo ztížit následné startování. 3) Pokaždé se ujistěte, že jsou otvory pro nasávání vzduchu volné a nejsou ucpané sutí.
4.1 Skladování ve svislé poloze
(model 380 - 420) V případě potřeby může být stroj uložen svisle, zavěšený na háku. UPOZORNĚNÍ! Ujistěte se, že hák a příslušný upev- ňovací systém jsou vhodné a schopné udržet hmotnost stroje; věnujte pozornost přítomnosti dětí a zvířat a do- hlížejte na ně, aby nešplhaly na stroj a dále nezatěžovaly náklad aplikovaný na hák. Uchyťte stroj tak, aby sekací zařízení zůstalo nasměrová- no na stěnu nebo vhodně zakryté, aby nepředstavovalo nebezpečí v případě styku s osobami, dětmi nebo zvířaty, včetně náhodného nebo nečekaného styku. Za účelem uložení stroje do svislé polohy odjistěte držadla (1 – typ „III“) nebo povolte plastové matice (2 – typ „IV“) a otočte rukojeť dopředu tak, aby se zub označený «>» shodoval VÝ- HRADNĚ s prostorem ozubení označeným «S», a poté zajis- těte držadla (1 – typ „III“) nebo plastové matice (2 – typ „IV“). Nastavená poloha musí být stejná na obou stranách.
4.2 Údržba sekacího zařízení
Každý zásah na rotačním zařízení je vhodné nechat provést ve Specializovaném středisku, které má k dispozici vhodnější výbavu. Na tomto stroji je určeno použití sekacího zařízení vybavené- ho kódem uvedeným v tabulce na straně ii. Vzhledem k vývoji výrobku by mohlo být uvedené sekací za- řízení časem vyměněno za jiné s obdobnými vlastnostmi vzá- jemné zaměnitelnosti a bezpečné činnosti. Proveďte zpětnou montáž sekacího zařízení (2) s kódem ob- ráceným směrem k terénu podle postupu uvedeného na ob- rázku. Utáhněte střední šroub (1) momentovým klíčem nastaveným na hodnotu 30 Nm (pro model 340) nebo 16-20 Nm (pro model 380 - 420).
Nepoužívejte proud vody a zabraňte namočení motoru a elek- trických komponentů. Nepoužívejte agresivní kapaliny pro čištění skříně.
4.4 Čištění otvorů pro nasávání vzduchu
Jednou měsíčně odstraňte prach a zbytky trávy z otvoru pro nasávání vzduchu, a to vyfoukáním stlačeným vzduchem v místě sítě.
Co je třeba dělat, když… Původ problému Náprava
1. Elektrická sekačka nefunguje
Do stroje se nedostává elektrický proud Zkontrolujte připojení do elektrického rozvodu
2. Elektrická sekačka způsobuje přerušení dodávky
elektrického proudu Kapacita použité zásuvky elektrického rozvodu, vyjádřená v ampérech, není dostatečná Připojte stroj do zásuvky elektrického rozvodu s dostatečnou proudovou kapacitou V činnosti jsou další elektrická zařízení Nepřipojujte další zařízení do stejné zásuvky elektrického rozvodu
3. Posekaná tráva již není sbírána do sběrného koše
Sekací zařízení utrpělo náraz Proveďte nabroušení nebo výměnu sekacího zařízení Zkontrolujte, zda lopatky směrují trávu do sběrného koše Vnitřek skříně je znečištěn Vyčistěte vnitřek skříně, aby se usnadnilo odvádění trávy směrem do sběrného koše
4. Sekání trávy probíhá obtížně
Sekací zařízení není v dobrém stavu Proveďte nabroušení nebo výměnu sekacího zařízení
5. Stroj začíná neobvykle vibrovat
Poškození nebo povolené součásti Zastavte stroj a odpojte napájecí kabel Zkontrolujte případná poškození Zkontrolujte, zda některé součásti nejsou uvolněné, a dle potřeby je utáhněte Nechte provést kontroly, výměny nebo opravy ve specializovaném středisku1 SIKKERHEDSFORSKRIFTER som skal overholdes omhyggeligt
63. Pozor na ostré kosiace zariadenie! Pred zahájením
1. Elektrická kosačka nefunguje
ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A)
2. Prohlašuje na vlastní odpovědnost, že stroj:
Elektrická sekačka se stojící obsluhou/sekačka na trávu a) Typ / Základní model b) Obchodní model c) Rok výroby d) Výrobní číslo e) Motor: elektrický
3. Je ve shodě s nařízeními směrnic:
f) Certifikační orgán g) ES zkouška Typu
4. Odkazy na Harmonizované normy
i) Naměřená úroveň akustického výkonu
i) Zaručená úroveň akustického výkonu
k) Šířka řezání q) Osoba autorizovaná pro vytvoření Technického spisu: r) Místo a Datum
3. Skladen je z določili direktiv :
3. Je v zhode s nariadeniami smerníc:
f) Certifikačný orgán g) Skúška typu ES
