BRUKSANVISNING AL1 34 E 1400 W ALPINA

Eldriven förarledd gräsklippare - BRUKSANVISNING VARNING: läs igenom hela detta häfte innan du använder maskinen.

• För specik information, se  uppgifterna på maskinens märkplåt.

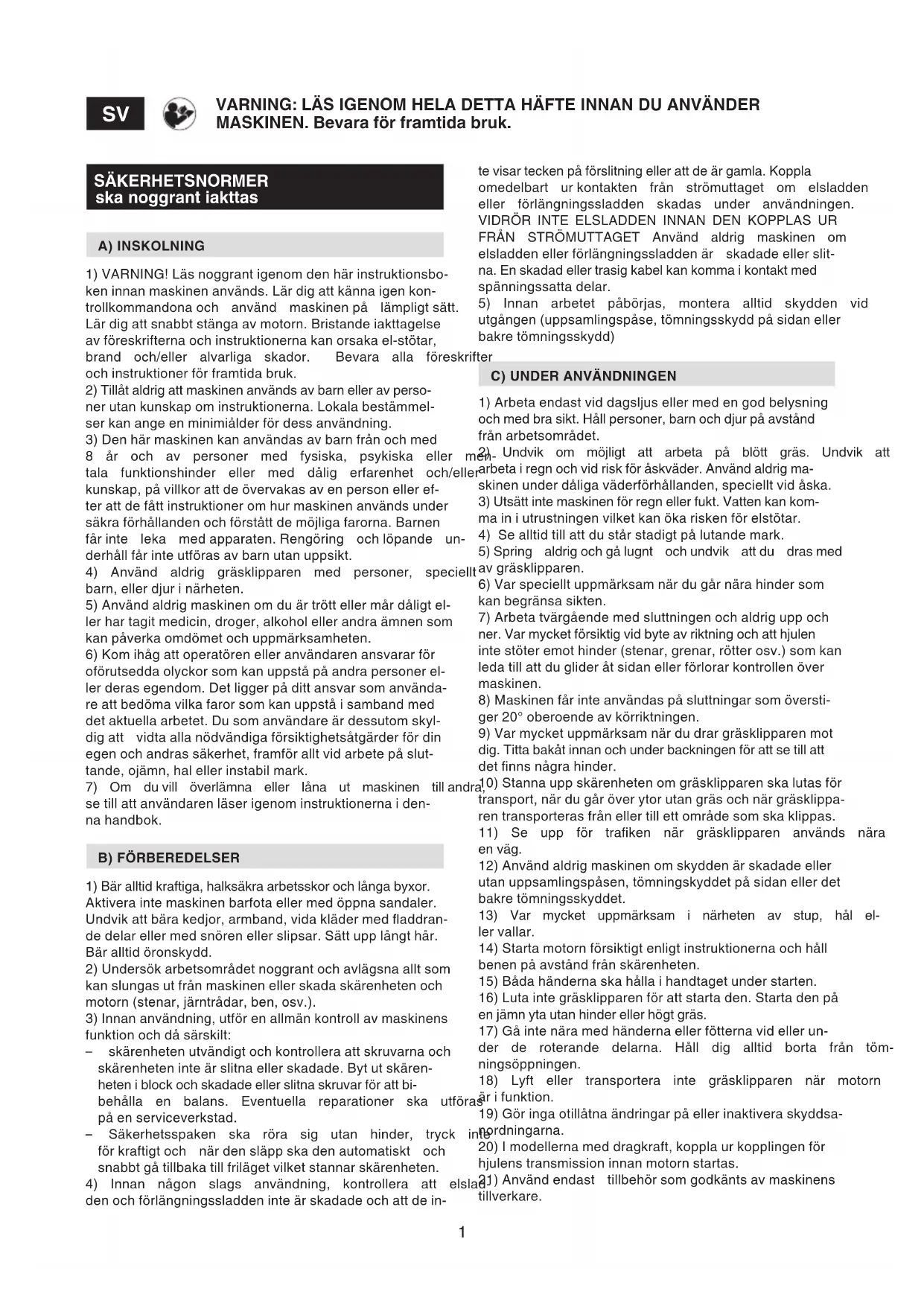

Oštećenje ili su neki delovi  popustili Zaustaviti mašinu i otkačiti  kabal za napajanje Proveriti da nema  eventualnih oštećenja Proveriti ima li delova koji  su popustili i pritegnuti ih Izvršiti provere, zamene  ili popravke u specijalizo- vanom servisu1 SÄKERHETSNORMER ska noggrant iakttas A) INSKOLNING 1) VARNING! Läs noggrant igenom den här instruktionsbo- ken innan maskinen används. Lär dig att känna igen kon- trollkommandona och  använd  maskinen på  lämpligt sätt.  Lär dig att snabbt stänga av motorn. Bristande iakttagelse  av föreskrifterna och instruktionerna kan orsaka el-stötar,  brand  och/eller  alvarliga  skador.    Bevara  alla  föreskrifter  och instruktioner för framtida bruk.  2) Tillåt aldrig att maskinen används av barn eller av perso- ner utan kunskap om instruktionerna. Lokala bestämmel- ser kan ange en minimiålder för dess användning. 3) Den här maskinen kan användas av barn från och med  8  år  och  av  personer  med  fysiska,  psykiska  eller  men- tala  funktionshinder  eller  med  dålig  erfarenhet  och/eller  kunskap, på villkor att de övervakas av en person eller ef- ter att de fått instruktioner om hur maskinen används under  säkra förhållanden och förstått de möjliga farorna. Barnen  får inte  leka  med apparaten. Rengöring  och löpande  un- derhåll får inte utföras av barn utan uppsikt.  4)  Använd  aldrig  gräsklipparen  med  personer,  speciellt  barn, eller djur i närheten. 5) Använd aldrig maskinen om du är trött eller mår dåligt el- ler har tagit medicin, droger, alkohol eller andra ämnen som  kan påverka omdömet och uppmärksamheten. 6) Kom ihåg att operatören eller användaren ansvarar för  oförutsedda olyckor som kan uppstå på andra personer el- ler deras egendom. Det ligger på ditt ansvar som använda- re att bedöma vilka faror som kan uppstå i samband med  det aktuella arbetet. Du som användare är dessutom skyl- dig att  vidta alla nödvändiga försiktighetsåtgärder för din  egen och andras säkerhet, framför allt vid arbete på slut- tande, ojämn, hal eller instabil mark. 7)  Om  du vill  överlämna  eller  låna  ut  maskinen  till andra,  se till att användaren läser igenom instruktionerna i den- na handbok. 

1) Bär alltid kraftiga, halksäkra arbetsskor och långa byxor.  Aktivera inte maskinen barfota eller med öppna sandaler.  Undvik att bära kedjor, armband, vida kläder med addran- de delar eller med snören eller slipsar. Sätt upp långt hår.  Bär alltid öronskydd. 2) Undersök arbetsområdet noggrant och avlägsna allt som  kan slungas ut från maskinen eller skada skärenheten och  motorn (stenar, järntrådar, ben, osv.). 3) Innan användning, utför en allmän kontroll av maskinens  funktion och då särskilt: –   skärenheten utvändigt och kontrollera att skruvarna och  skärenheten inte är slitna eller skadade. Byt ut skären- heten i block och skadade eller slitna skruvar för att bi- behålla  en  balans.  Eventuella  reparationer  ska  utföras  på en serviceverkstad. –   Säkerhetsspaken  ska  röra  sig  utan  hinder,  tryck  inte  för kraftigt och  när den släpp ska den automatiskt  och  snabbt gå tillbaka till friläget vilket stannar skärenheten. 4)  Innan  någon  slags  användning,  kontrollera  att  elslad- den och förlängningssladden inte är skadade och att de in-

VARNING: LÄS IGENOM HELA DETTA HÄFTE INNAN DU ANVÄNDER MASKINEN. Bevara för framtida bruk. te visar tecken på förslitning eller att de är gamla. Koppla  omedelbart  ur kontakten  från  strömuttaget  om  elsladden  eller  förlängningssladden  skadas  under  användningen.  VIDRÖR INTE ELSLADDEN INNAN DEN KOPPLAS UR FRÅN  STRÖMUTTAGET  Använd  aldrig  maskinen  om  elsladden eller förlängningssladden är  skadade eller slit- na. En skadad eller trasig kabel kan komma i kontakt med  spänningssatta delar. 5)  Innan  arbetet  påbörjas,  montera  alltid  skydden  vid  utgången (uppsamlingspåse, tömningsskydd på sidan eller  bakre tömningsskydd)

C) UNDER ANVÄNDNINGEN

1) Arbeta endast vid dagsljus eller med en god belysning  och med bra sikt. Håll personer, barn och djur på avstånd  från arbetsområdet. 2)  Undvik  om  möjligt  att  arbeta  på  blött  gräs.  Undvik  att  arbeta i regn och vid risk för åskväder. Använd aldrig ma- skinen under dåliga väderförhållanden, speciellt vid åska. 3) Utsätt inte maskinen för regn eller fukt. Vatten kan kom- ma in i utrustningen vilket kan öka risken för elstötar. 4)  Se alltid till att du står stadigt på lutande mark. 5) Spring  aldrig och gå lugnt  och undvik  att du  dras med  av gräsklipparen. 6) Var speciellt uppmärksam när du går nära hinder som  kan begränsa sikten. 7) Arbeta tvärgående med sluttningen och aldrig upp och  ner. Var mycket försiktig vid byte av riktning och att hjulen  inte stöter emot hinder (stenar, grenar, rötter osv.) som kan  leda till att du glider åt sidan eller förlorar kontrollen över  maskinen. 8) Maskinen får inte användas på sluttningar som översti- ger 20° oberoende av körriktningen.   9) Var mycket uppmärksam när du drar gräsklipparen mot  dig. Titta bakåt innan och under backningen för att se till att  det nns några hinder. 10) Stanna upp skärenheten om gräsklipparen ska lutas för  transport, när du går över ytor utan gräs och när gräsklippa- ren transporteras från eller till ett område som ska klippas.  11)  Se  upp  för  traken  när  gräsklipparen  används  nära  en väg. 12) Använd aldrig maskinen om skydden är skadade eller  utan uppsamlingspåsen, tömningskyddet på sidan eller det  bakre tömningsskyddet.  13)  Var  mycket  uppmärksam  i  närheten  av  stup,  hål  el- ler vallar. 14) Starta motorn försiktigt enligt instruktionerna och håll  benen på avstånd från skärenheten.  15) Båda händerna ska hålla i handtaget under starten. 16) Luta inte gräsklipparen för att starta den. Starta den på  en jämn yta utan hinder eller högt gräs.  17) Gå inte nära med händerna eller fötterna vid eller un- der  de  roterande  delarna.  Håll  dig  alltid  borta  från  töm- ningsöppningen. 18)  Lyft  eller  transportera  inte  gräsklipparen  när  motorn  är i funktion. 19) Gör inga otillåtna ändringar på eller inaktivera skyddsa- nordningarna. 20) I modellerna med dragkraft, koppla ur kopplingen för  hjulens transmission innan motorn startas. 21) Använd endast  tillbehör som godkänts av maskinens  tillverkare.2 22) Använd inte maskinen om tillbehören/verktygen inte in- stallerats i förutsedda punkter. 23)  Koppla  ur  skärenheten,  stäng  av  motorn  och  lossa  elsladden (se till att alla delar i rörelse har stannat upp helt  och hållet): –   Under transport av maskinen –   Var gång gräsklipparen står obevakad –   Innan  orsakerna  till  blockeringen  åtgärdas  eller  innan  utkastningsrännan rensas –   Innan du kontrollerar, rengör eller utför arbeten på ma- skinen –   Efter att du slagit till ett främmande föremål. Kontrollera  eventuella skador och förbered nödvändiga reparationer,  innan maskinen används på nytt.  24) Koppla ur skärenheten och stäng av motorn: –     Varje  gång  som  du  avlägsnar  eller  monterar  tillbaka  uppsamlingspåsen. –   Varje gång som du avlägsnar eller monterar tillbaka töm- ningsriktplattan på sidan. –   Innan klipphöjden ställts in om detta inte kan utföras från  förarplatsen. 25)  Håll  alltid  ett  säkerhetsavstånd  från  den  roterande  skärenheten under arbetet på grund av handtagets längd. 26) VARNING – Vid förstörelse eller olyckor under arbetet,  stäng omedelbart av motorn och ställ maskinen på avstånd  för att inte orsaka er skador. Vid olyckor som medför krop- sskador,  ge  omedelbart  första  hjälpen  och  kontakta  ett  sjukhus  för  nödvändig  vård.  Ta  noggrant  bort  eventuella  rester som kan orsaka materialskador eller skador på män- niskor eller djur om de inte tas bort. 27)  VARNING  -  Buller-  och  vibrationsnivån  som  anges  i  instruktionsboken är maximala värden vid användning av  maskinen. Användningen av en skärenhet i obalans, en för  hög hastighet, inget underhåll, påverkar väsentligen ljud-  och vibrationsemissioner. Därför måste du använda skydd  mot möjliga skador som beror på en hög ljudnivå och vibra- tionspåkänningar. Förutse ett underhåll av maskinen, bär  hörselskydd och ta pauser under arbetet. 

D) UNDERHÅLL OCH FÖRVARING

1) VARNING! – Koppla ur maskinen från elnätet och och läs  instruktionerna innan någon som helst rengöring eller un- derhåll påbörjas. Bär passande kläder och arbetshandskar  i alla situationer där händerna kan utsättas för risk. 2) VARNING! – Använd aldrig maskinen med utslitna eller  skadade delar. Trasiga eller slitna delar måste bytas ut och  får  aldrig  repareras.  Använd  endast  originalreservdelar:  tillverkaren har  inte någon  som helst  ansvar  eller förplik- telse vid en användning av icke originala och/eller felakti- ga reservdelar 3)  Allt  justeringsarbete  och  underhållsarbete  som  in- te  beskrivs  i  denna  bruksanvisning  skall  utföras  hos  er  återförsäljare  eller en specialiserad serviceverkstad som  har tillräckligt med kännedom och nödvändiga verktyg för  att  utföra  ett  korrekt  arbete  och  genom  att  bibehålla  ma- skinens ursprungliga säkerhet. Ingrepp som utförs vid en  olämplig struktur eller av ej kvalicerade personer medför  att  all slags  garanti, tillverkarens  förpliktelse  eller ansvar  upphör att gälla. 4) Efter all användning så koppla bort maskinen från elnätet  och kontrollera eventuella skador. 5)   Se  till att  muttrar  och  skruvar är åtdragna  för  att alltid  ha  en  maskin  under  säkra  funktionsförhållanden.  Ett  re- gelmässigt underhåll är väsentligt för säkerheten och för att  upprätthålla prestationsnivån. 6)  Kontrollera  regelbundet  att  skruvarna  på  skärenheten  har dragits åt riktigt. 7) Bär arbetshandskar för att hantera skärenheten, monte- ra ner den och montera tillbaka den. 8)  Se  till  att  skärenheten  är  i  balans  när  den  slipas.  Alla  åtgärder  gällande  skärenheten  (nedmontering,  slipning,  återmontering och/eller byte) är tunga arbeten som kräver  en specik kompetens och användning av lämpliga utrust- ningar. Av säkerhetsskäl krävs det därför att de alltid utförs  på en serviceverkstad.  9)  Under  inställningar  av  maskinen,  var  mycket  uppmär- ksam för att undvika att ngrarna fångas in mellan skären- heten i rörelse och maskinens fasta delar. 10) Vidrör inte skärenheten förrän maskinen kopplats från  eluttaget och skärenheten står helt still. Under åtgärderna  på  skärenheten,  var  försiktig  eftersom  den  kan  röra  sig,  även om maskinen inte är kopplad till nätet. 11)  Kontrollera  ofta  tömningsskyddet  på  sidan  eller  det  bakre tömningsskyddet och uppsamlingspåsen för att kon- trollera dess slitage eller förstörelse. Byt ut om skadade. 12) Byt ut etiketterna med instruktioner och varningsmed- delanden om de är skadade. 13) Ställ tillbaka maskinen i ett område som barn inte kan  tillträda. 14) Låt motorn kallna innan maskinen ställs undan. 15) För att minska brandrisken, ta bort rester av gräs, blad  eller  överskottsfett  från  maskinen  och  speciellt  motorn.  Töm  alltid  uppsamlingspåsen  och  lämna  inte  behållarna  med klippt gräs inne i en lokal.

E) YTTERLIGARE ANVISNINGAR

1) Använd inte maskinen i miljöer där det nns risk för ex- plosion, i närheten av brandfarlig vätska, gas eller pulver.  Elektrisk  utrustning  avger  gnistor  som  kan  sätta  eld  på  damm eller ångor. 2) Håll förlängningssladden på avstånd från skärenheten.  Skärenheten  kan  skada  sladden  och  orsaka  en  kontakt  med spänningssatta delar. 3) Kör aldrig gräsklipparen över elsladden. Dra alltid elslad- den bakom gräsklipparen under klippningen och alltid på  sidan där gräset redan klippts. Använd kabelhållaren enligt  anvisningen i  den här  handboken för  att undvika att den  oavsiktligen lossnar  vilket även garanterar att den sätts i  riktigt i uttagen utan att du behöver trycka för hårt. 4)    Apparaten ska  försörjas  genom  en  dierentialbrytare  (RCD - Residual Current Device) med frånslagningsspän- ning på högst 30 mA. 5) Maskinens kontakt ska sitta riktigt i eluttaget. Ändra al- drig på kontakten. Använd aldrig  adaptrar med maskiner  som har en jordanslutning. Kontakter som inte ändrats och  som passar uttaget minskar risken för elstöt. 6) Maskinens nätkabel ska bytas ut om den är skadad med  en originell reservdel, av din återförsäljaren eller en servi- ceverkstad.  7)  En permanent anslutning av vilken som helst elektrisk  apparat till byggnadens elnät ska göras av en kvalicerad  elektriker  enligt  gällande  normer.    En  felaktig  anslutning  kan orsaka allvarliga kroppsskador, även döden. 8)  VARNING:  FARA!  Fukt  och  elektricitet  är  inte  kompa- tibla:  Hanteringen och anslutningen av elsladdar ska utföras på  torr plats –   Låt aldrig ett eluttag eller kabel komma i kontakt med ett  blött område (vattenpöl eller fuktigt gräs) –   Anslutningarna mellan kablarna och uttaget ska vara vat- tentäta. Använd förlängningssladdar med vattentäta och  godkända uttag, som nns i handeln.3 9)  Elsladdarna ska vara av en kvalitet som inte är under  H05RN-F eller H05VV-F  med ett minimalt tvärsnitt på 1,5  mm² och en maximal längd på 25 m. 10) Innan  maskinen sätts  igång, haka  fast sladden först  i  kabelhållaren. 11) Använd inte kabeln på fel sätt. Använd inte kabeln för att  transportera maskinen, dra den eller för att koppla ur den  från uttaget. Håll kabeln på avstånd från värme, olja, vas- sa kanter eller delar i rörelse. En skadad eller trasslig sladd  ökar risk för elstötar. 12) Håll inte förlängningssladden inrullad under arbetet för  att undvika överhettningar. 13) Undvik att kroppen kommer i kontakt med ytor i krets el- ler som är jordade som t.ex.  rör, kylare, kök, kylskåp. Risk  för elstötar ökar om kroppen kommer i kontakt med kretsar  eller jordade enheter. 14)    Överbelasta  aldrig  maskinen.  Använd  maskinen  på  passande sätt för arbetet. En passande maskin kommer att  utföra arbetet bättre och på ett säkrare sätt och på den ha- stighet som den tillverkats för.

F) TRANSPORT OCH FÖRFLYTTNING

1) Varje gång som maskinen ska föryttas, lyftas, transpor- teras eller lutas ska du: –   Bära kraftiga arbetshandskar –   Ta tag i maskinen i punkter som ger ett säkert grepp med  tanke på vikten och dess fördelning –   Få hjälp av andra personer med tanke på maskinens vikt  och transportmedlets egenskaper eller platsen på vilken  gräsklipparen ska placeras eller hämtas  –   Se till att maskinens rörelse inte leder till skador eller sår. 2) Under transporten, spänn fast maskinen med vajrar el- ler kedjor.

1) Miljöskyddet ska vara en betydande aspekt och priori- tet vid användningen av maskinen, till fördel för den civila  samlevnaden och miljön  i vilken vi lever. Undvik  att störa  grannskapet. 2)  Följ  lokala  bestämmelser  noggrant  för  bortförskaan- de av emballage, trasiga delar och andra enheter som kan  medföra kraftiga miljöeekter. Dessa avfall får inte kastas  i soporna utan skall separeras och överlämnas till insam- lingscentraler som återvinner materialen. 3) Följ noggrant lokala bestämmelser för bortförskaande  av material som nns kvar efter klippningen. 4) När maskinen tas ur drift, lämna inte maskinen i miljön,  utan kontakta en insamlingscentral enligt gällande lokala  förordningar.

Den här maskinen är ett trädgårdsredskap och närmare be- stämt en förarledd gräsklippare Maskinen består huvudsakligen av en motor som  aktive- rar en skärenheten som sitter i en kåpa med hjul och ett  handtag. Användaren  ska  alltid  stå  bakom  handtaget  för  att  köra  maskinen och aktivera huvudreglagen och därmed på  ett  säkert avstånd från den roterande skärenheten. När använ- daren lämnar maskinen stannar motorn och den roterande  enheten upp inom några sekunder. Förutsedd användning Den  här  maskinen  har  utformats  och  konstruerats  för  att  klippa  (och  samla  upp)  gräs  i  trädgårdar  och  i  gräsi- ga  områden  beroende  på  skärkapaciteten.  Maskinen  är  förarledd. Tillbehör  eller  specika  anordningar  kan  förhindra  en  uppsamling av klippt gräs eller orsaka en ”mulching”-eekt  och klippt gräs lämnas på marken.  Typ av användare Den här maskinen är avsedd för användning av konsu- menter, det vill säga för icke yrkesmässigt bruk. Den här  maskinen är avsedd för ”fritidsbruk”. Felaktig användning Vilken  som  helst  annan  användning  än  den  som  anges  ovan anses som farlig och orsakar kroppsskador och/eller  materialskador.  Följande  anses  som  felaktig  användning  (som  exempel,  men inte uteslutande): –   transportera personer, barn eller djur på maskinen; –   transportera sig själv på maskinen; –   använda maskinen för att släpa eller skjuta laster; –   använda maskinen för att samla in löv eller skräp; –   använda maskinen för att klippa buskar eller annan ve- getation än gräs; –   maskinen används av era personer; –   sätta på den roterande enheten i områden utan gräs. MÄRKPLÅT OCH MASKINENS KOMPONENTER (se bilden på sida ii) 1.  Ljudeektsnivå 2.   CE-märkning om överensstämmelse 3.  Tillverkningsår 4.  Typ av gräsklippare 5.  Serienummer 6.  Tillverkarens namn och adress 7.  Artikelnummer 8.   Nominell eekt och maximal hastighet på motorn 9.  Vikt i kg 10.  Utspänning och strömförsörjningsfrekvens 10a.  Elektrisk skyddsklass

13.  Skärenhet 14.  Bakre tömningsskydd 15.  Uppsamlingspåse

17.  Manöverknapp 18.  Krok för elkabel Omedelbart  efter  att  maskinen  köpts,  skriv  in  identie- ringsnumren (3 - 4 - 5) i de avsedda platserna på bruksan- visningens sista sida. Ett exempel på en försäkran om överensstämmelse nns4 på den näst sista sidan i handboken. Släng  inte  elektriska  apparater  i  hushållsavfallet.  Enligt det Europeiska direktivet 2012/19/EU gällande  bortskaande av elektrisk och elektronisk utrustning  och  dess  genomförande  i  enlighet  med  nationella  normer,  urladdade  elektriska  apparater skall  samlas  upp  separat  för  att  slutligen  kunna  återanvändas  på  ett  eko- kompatibelt sätt. Om elektrisk utrustning slängs på soptip- pen eller på marken  så  kan de giftiga ämnena nå vatten- nivån  och  på  så  vis  komma  i  kontakt  med  näringskedjan  och på så vis skada din hälsa och välmående. För mer in- formation gällande bortskaande av er produkt så kontakta  kompetent  myndighet  gällande  hushållsavfall  eller  er  återförsäljare. BESKRIVNING AV SYMBOLERNA SOM STÅR PÅ REGLAGEN (där det förutses) 20.   VARNING - När motorn startas kopplas samtidigt  skärenheten.

SÄKERHETSFÖRESKRIFTER  -  Din  gräsklippare  ska  användas med försiktighet.. För detta syfte har symboler  placerats på maskinen vilka påminner om de huvudsakli- ga  försiktighetsåtgärderna.  Symbolerna  förklaras  nedan.  Det  rekommenderas  även  att  du  noggrant  läser  igenom  säkerhetsföreskrifterna  i  motsvarande  kapitel  i  denna  handbok. Byt ut skadade eller oläsliga etiketter.

62.  Risk  för  utkastning.  Håll  personer  utanför  ar-

betsområdet under användningen.

63.  Var försiktigt med den vassa skärenheten: Dra ut kon-

takten från strömförsörjningen innan ett underhåll eller  om kabeln är skadad. För aldrig in händer eller fötter i  utrymmet där skärenheten sitter. 

64.  Varning:  håll  förlängningssladden  på  avstånd  från 

65.  Endast för gräsklippare med batteri.

66.  Utsätt inte maskinen för regn eller fukt.

67.  Var försiktigt med den vassa skärenheten: Skärenheten 

fortsätter att rotera även efter att motorn stängts av. BRUKSANVISNING ANMÄRKNING – Motsvarigheten mellan referenser- na i texten och motsvarande figurer (på sidorna iii och följande) anges med numret som står innan varje avsnitt.

1. SLUTFÖRA MONTERINGEN

ANMÄRKNING Maskinen kan levereras med vissa kom- ponenter monterade. VARNING! Uppackningen och slutförandet av monteringen ska utföras på en plan och stabil yta, med utrymme som är tillräckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar. Bortskaffandet av emballagen ska göras enligt gällande lokala bestämmelser. 1.1a Montering av handtaget (typ “I” - modell 340) För  in  de  undre  delarna  till  höger  (11)  och  vänster  (12)  i  motsvarande hål på handtaget och fäst dem med skruvar- na (13) och brickorna (13a) som erhålls. Montera handtagets övre del (14) och blockera den med de  två nedre delarna (11) och (12) med de övre spakarna (15)  (som tidigare avlägsnades från respektive hål), som sitter  i ett av de två hålen  (3) eller  (4) i funktion  till  den slutliga  önskade höjden.  För  att  ställa  in  hållkraften  ska  varje  spak  blockeras  (15)  och skruva fast den eller loss den på sin axel så att en sta- bil fastsättning  kan  garanteras  för  den  övre  delen  (14)  till  de två nedre delarna på handtaget (11) och (12), utan att en överdriven kraft krävs för att blockera eller frigöra dem. Fäst  kabeln  (16) till  kabelhållarna  (17)  och  (18) enligt  an- visningen. 1.1b Montering av handtaget (typ “II” - modell 340) För  in  de  undre  delarna  till  höger  (11)  och  vänster  (12)  i  motsvarande hål på handtaget och fäst dem med skruvar- na (13) och brickorna (13a) som erhålls. Montera handtagets övre del (14) och blockera den med de  två nedre delarna (11) och (12) med de övre vridhandtagen  (15) (som  tidigare  avlägsnades  från respektive  hål), som  sitter i ett av de två hålen (3) eller (4) i funktion till den slut- liga önskade höjden.  Fäst  kabeln  (16) till  kabelhållarna  (17)  och  (18) enligt  an- visningen. Rätt läge för kabelns (19) fastsättning är det som anges. 1.1c Montering av handtaget (typ “III” - modell 380 - 420) Ställ  handtagets  två  nedre  delar,  förmonterade,  på  ar- betsläget (11) och (12), och anpassa tanden som markerats  med “>” ENDAST med ett av uttagen som markerats “1” el- ler “2” på kuggningen i funktion till den önskade höjden och  blockera därefter de två nedre spakarna (13). Läget ska vara samma för de båda sidorna.  Montera handtagets övre del (14) och blockera den med de  två nedre delarna (11) och (12) med de övre spakarna (15)  (som tidigare avlägsnades från respektive hål), som sitter  i ett av de två hålen  (3) eller  (4) i funktion  till  den slutliga  önskade höjden.  För  att  ställa  in  hållkraften  ska  varje  spak  blockeras  (15)  och skruva fast den eller loss den på sin axel så att en sta- bil fastsättning  kan  garanteras  för  den  övre  delen  (14)  till  de två nedre delarna på handtaget (11) och (12), utan att en överdriven kraft krävs för att blockera eller frigöra dem. Fäst  kabeln  (16) till  kabelhållarna  (17)  och  (18) enligt  an- visningen. 1.1d Montering av handtaget (typ “IV” - modell

Ställ  handtagets  två  nedre  delar,  förmonterade,  på  ar- betsläget (11) och (12), och anpassa tanden som markerats  med “>” ENDAST med en av uttagen som markerats “1” el- ler “2” på kuggningen i funktion till den önskade höjden och  blockera därefter de två nedre vridhandtagen (13). Läget ska vara samma för de båda sidorna.  Montera handtagets övre del (14) och blockera den med de  två nedre delarna (11) och (12) med de övre vridhandtagen  (15) (som  tidigare  avlägsnades  från respektive  hål), som  sitter i ett av de två hålen (3) eller (4) i funktion till den slut- liga önskade höjden.5 Fäst  kabeln  (16)  till  kabelhållarna  (17) och  (18) enligt  an- visningen. Rätt läge för kabelns (19) fastsättning är det som anges.

1.2 Montering av uppsamlingspåsen

För samman uppsamlingspåsens två sidokomponenter (1)  och (2) och montera sedan den övre delen (3). För korrekt  in samtliga fästanordningar runtomkring. Montera  spaken  (4)  på  uppsamlingspåsens  övre  del  (2)  genom att  sätta in den tills  den klickar på plats i motsva- rande fäste.

2. BESKRIVNING AV REGLAGEN

ANMÄRKNING Symbolernas betydelse på reglagen förklaras på de föregående sidorna.

2.1 Brytare för dubbel åtgärd

Motorn styrs av en brytare med dubbel eekt för att undvi- ka en oavsiktlig start. För starten, tryck på knappen (2) och dra i spaken (1), eller  i en av de två spakarna (1a). VARNING! När motorn startas kopplas samtidigt skärenheten. Motorn stannar upp automatiskt när spaken släpps (1), eller  när båda spakarna släpps (1a).

2.2 Reglering av skärhöjd

ANMÄRKNING Denna maskin gör att du kan klippa gräs på olika sätt. Innan arbetet inleds ska maskinen ställas in beroende på hur du vill utföra gräsklippningen. UTFÖR ARBETSMOMENTET MED AVSTÄNGD MOTOR. 3.1a Inställning för klippningen och uppsamlingen av gräs i uppsamlingspåsen: –   Lyft  det  bakre  tömningsskyddet  (1)  och  haka  fast  uppsamlingspåsen (2) riktigt som på guren. 3.1b Inställning för klippningen och bakre tömning av gräs: –   Ta bort uppsamlingspåsen och se till att det bakre töm- ningsskyddet (1) förblir stabilt nedsänkt. 3.1c Inställning för klippningen och malningen av gräs (funktionen “mulching” – i förekommande fall): –   Lyft  det  bakre  tömningsskyddet  (1),  för  in  riktplattans  plugg  (5)  i  tömningsöppningen  och  tryck  den  i  botten  tills den nedre prolen fästs riktigt på tömningsöppnin- gens kant. För att ta bort riktplattans plugg (5), lyft det bakre tömnings- skyddet (1) och dra ut  den  genom  att hålla den lyft så att  den nedre prolen lossnar från tömningsöppningens kant.

Fäst förlängningssladden riktigt enligt anvisningen. För att starta motorn, tryck på säkringsknappen (2) och dra  i brytarens spak (1), eller i en av de två spakarna (1a). VIKTIGT När maskinen startas kan det uppstå tillfälliga spänningsfall. För att undvika eventuella störningar på andra apparater som är kopplade till elnätet, se till att det har en impedans som är lägre än 0,42 Ohm.

Under klippningen, se till att elsladden alltid ligger bakom  dig och på den redan klippta gräsmattan. Gräsmattans yttre förbättras om skärningarna alltid utförs  på samma höjd och alternativt i de två riktningarna. När  uppsamlingpåsen  fylls  för  mycket  fungerar  inte  gräsuppsamlingen riktigt och gräsklipparens ljud ändras. För att ta bort och tömma uppsamlingspåsen,  –   släpp  vippströmställaren  och  vänta  tills  skärenheten  stannat upp, –   lyft  det  bakre  tömningsskyddet,  ta  tag  i  handtaget  och  ta  bort  uppsamlingspåsen  genom  att  hålla  den  i  up- prätt läge.

• Vid “mulching”: undvik alltid  att  klippa  en  stor  mängd  gräs. Avlägsna aldrig mer än en tredjedel av gräsets to- tala höjd på en enda gång!  Anpassa körhastigheten till  gräsmattans tillstånd och till mängden gräs som klippts. Råd för skötsel av gräsmattan Varje  typ  av  gräs  har  olika  egenskaper  och  gräsmattan  kan därmed kräva olika skötselsätt. Läs alltid igenom anvi- sningarna på frönas förpackningar ifråga om klipphöjden, i  förhållande till hur gräset växer i området där arbetet utförs. Kom ihåg att de esta grästyperna består av en stjälk och  ett eller era blad. Om bladen klipps helt, skadas gräsmat- tan och utväxten är svår. I allmänhet kan de följande anvisningarna gälla: –   en för låg klippning orsakar hål och gallringar på gräsmat- tan, med en “äckig” yta –   under  sommaren  ska  klippningen  vara  högre  för  att  undvika en torkning av marken –   klipp inte gräset när det är blött. Det kan minska den ro- terande enhetens eekt och gräset klistrar sig fast och  medför hål i gräsmattan. –   för speciellt högt gräs ska den första klippningen göras  på  maskinens  högsta  höjd,  följt  av  en  andra  klippning  med två eller tre dagars mellanrum.

3.4 Efter avslutat arbete

Släpp spaken (1) eller de båda spakarna (1a) efter arbetet.  Koppla FÖRST bort förlängningssladden från huvuduttaget  (2) och SEDAN från sidan på gräsklipparens brytare (3). VÄNTA TILLS SKÄRENHETEN STANNAT UPP innan du utför något som helst ingrepp på gräsklipparen. VIKTIGT Om motorn stannar upp på grund av överhettning under arbetet, måste du vänta i ungefär 5 minuter innan den kan startas om.

4. LÖPANDE UNDERHÅLL

Förvara gräsklipparen på torr plats. VIKTIGT Ett regelbundet och noggrant underhåll må- ste utföras för att bibehålla maskinens säkerhetsnivåer och ursprungliga prestationer.6 Vid  tvivel  eller  problem,  tveka  inte  att  kontakta  närmaste  serviceverkstad eller din återförsäljare. Alla regleringar eller underhåll ska utföras med avstängd  motor med motorn urkopplad från elnätet. 1)   Bär  kraftiga  arbetshandskar  innan  någon  som  helst  rengöring, underhåll eller reglering på maskinen. 2)   Ta bort  gräsresterna och lera som samlats inuti chas- sit för att undvika att de kan försvåra nästa start då de  torkat. 3)   Se alltid till att det inte nns skräp i luftöppningarna.

4.1 Vertikal förvaring (modell 380 - 420)

Vid behov kan maskinen förvaras vertikalt genom att hän- ga den i en krok. VARNING! Se till att kroken och motsvarande fästanordning är lämpliga och kan motstå maskinens vikt. Var uppmärksam och övervaka att barn eller djur inte kan klättra upp på maskinen och överbelasta kro- ken. Haka fast maskinen så att skärenheten förblir riktad mot en vägg eller riktigt täckt så att det inte medför en fara vid kontakt, även oavsiktligt eller oförutsett, med perso- ner, barn eller djur. För att ställa maskinen vertikalt, frigör spakarna (1 - typ “III”)  eller lossa vridhandtagen (2 – typ “IV”) och vrid handtaget  framåt så att tanden  som markerats “>” ENDAST anpas- sas med uttaget markerat med “S” på kuggningen och blo- ckera därefter spakarna (1 - typ “III”) eller vridhandtagen  (2 – typ “IV”). Läget ska vara samma för de båda sidorna. 

4.2 Underhåll av skärenheten

Varje ingrepp på  den roterande  enheten  ska utföras hos  serviceverkstad som har de lämpliga utrustningarna. På denna maskin förutses en användning av skärenheten  med koden som anges i tabellen på sidan ii. Med tanke på produktens utveckling, kan den ovannämn- da  skärenheten  ersättas  med  en  annan,  med  liknande  egenskaper ifråga om utbytbarhet och funktionssäkerhet.  Montera skärenheten (2) med koden vänd mot marken. Följ  sekvensen som anges i guren.   Dra åt den mittre skruven (1) med en momentnyckel regle- rad på 30 Nm (för modell 340) eller 16-20 Nm (för modell  380 - 420).

4.3 Rengöring av maskinen

Använd inte vattenstrålar och undvik att blöta ner motorn  och de elektriska komponenterna. Använd inte aggressiva vätskor för att göra rent chassit.

4.4 Rengöring luftintag

En gång i månaden ska damm och gräsrester tas bort från  luftintaget genom att blåsa tryckluft vid gallret.

Felsökning ... Orsak Åtgärd

1. Den eldrivna gräsklipparen fungerar inte

Maskinen strömförsörjs  inte Kontrollera elanslutningen

2. Den eldrivna gräsklippan skapar en kortslutning

Eluttagets strömstyrka är  inte tillräcklig Anslut maskinen till ett  eluttag med tillräcklig  strömstyrka Andra elektriska apparater  är i funktion Anslut inte andra apparater samtidigt till  eluttaget

3. Det klippta gräset samlas inte längre i

uppsamlingspåsen Skärenheten har stötts till Slipa skärenheten eller byt  ut den. Kontrollera lamellerna  som riktar gräset mot  uppsamlingspåsen Chassit är smutsigt  invändigt Gör rent chassit invändigt  för att underlätta en  evakueringen av gräset  mot uppsamlingspåsen

4. Gräset är svårt att klippa

Skärenheten är inte i gott  skick Slipa skärenheten eller byt  ut den

5. Maskinen börjar att vibrera på ett onormalt sätt

Skada eller lösa delar Stäng av maskinen och  koppla ur elsladden. Kontrollera om det finns  skador Kontrollera om det finns  lösa delar och dra åt dem Utför kontroller, byten  eller reparationer på en serviceverkstad1

EG-försäkran om överensstämmelse (Maskindirektiv 2006/42//EG, bilaga II, de la)

2. Försäkrar på eget ansvar att maskinen :

Eldriven förarledd gräsklippare / gräsklippning a) Typ / Basmodell b) Produktnamn c) Tilverkningsår d) Serienummer e) Motor: elektrisk

3. Överensstämmer med föreskrifterna i

direktivet f) Anmält organ g) EG typgodkännande

4. Referens till harmoniserade standarder

i) Uppmätt ljudeffektnivå

j) Garanterad ljudeffektnivå k) Skärbredd q) Auktoriserad person för upprättandet av den tekniska dokumentationen: r) Ort och datum
