MANUALE UTENTE AL1 34 E 1400 W ALPINA

Tosaerba elettrico con conducente a piedi - MANUALE DI ISTRUZIONI ATTENZIONE: prima di usare la macchina, leggere attentamente il presente libretto.

Tensione e frequenza

Livello di pressione acustica

Livello di potenza acustica

Livello di potenza acustica garantito dB(A) 92 94 96

Livello di vibrazioni

- lunghezza - larghezza - altezza

da osservare scrupolosamente A) ADDESTRAMENTO 1) ATTENZIONE! Leggere attentamente le presenti istruzio- ni prima di usare la macchina. Prendere familiarità con i co- mandi e con un uso appropriato della macchina. Imparare  ad  arrestare  rapidamente  il  motore.  L’inosservanza  delle  avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze e le istruzioni per consultarle in futuro. 2) Non permettere mai che la macchina venga utilizzata da  bambini o da persone che non abbiano la necessaria dime- stichezza con le istruzioni. Le leggi locali possono ssare  un’età minima per l’utilizzatore. 3)  L’apparecchio  può  essere  utilizzato  da  bambini  di  età  non inferiore a 8 anni e da persone con ridotte capacità siche, sensoriali  o mentali, o prive  di  esperienza  o della  necessaria conoscenza, purché sotto sorveglianza oppure  dopo che le stesse abbiano ricevuto istruzioni relative all’u- so sicuro dell’apparecchio e alla comprensione dei pericoli  ad esso inerenti. I bambini non devono giocare con l’appa- recchio. La pulizia e la manutenzione destinata ad essere  eettuata  dall’utilizzatore  non  deve  essere  eettuata  da  bambini senza sorveglianza.  4) Non utilizzare mai il rasaerba con persone, in particolare  bambini, o animali nelle vicinanze. 5) Non utilizzare mail la macchina se l’utilizzatore è in con- dizione di stanchezza o malessere, oppure ha assunto far- maci, droghe, alcool o sostanze nocive alle sue capacità di  riessi e attenzione. 6) Ricordare che l’operatore o utilizzatore è responsabile  di incidenti e imprevisti che si possono  vericare ad altre  persone o alle loro proprietà. Rientra nella responsabili- tà dell’utilizzatore la valutazione dei rischi potenziali del terreno su cui si deve lavorare, nonché prendere tutte le  precauzioni necessarie per garantire la sua e altrui sicu- rezza, in particolare sui pendii, terreni accidentati, scivo- losi o instabili. 7) Nel caso si voglia cedere o prestare ad altri la macchina,  assicurarsi che l’utilizzatore prenda visione delle istruzioni d’uso contenute nel presente manuale. 

B) OPERAZIONI PRELIMINARI

1) Quando si utilizza la macchina indossare sempre calza- ture da lavoro resistenti, antiscivolo e pantaloni lunghi. Non azionare la macchina a piedi scalzi o  con  sandali aperti.  Evitare  di  indossare  catene,  braccialetti  e  vestiti  ingom- branti con parti svolazzanti, o provvisti di lacci o cravat- te.  Raccogliere  i  capelli  lunghi.  Indossare  sempre  cue  protettive.

2) Ispezionare a fondo tutta l’area di lavoro e togliere tutto

ciò che potrebbe venire espulso dalla macchina o danneg- giare il gruppo di taglio e il motore (sassi, rami, li di ferro,  ossi, ecc.). 3) Prima dell’uso, procedere ad una verica generale della  macchina ed in particolare: – dell’aspetto del dispositivo di taglio, e controllare che le viti e il gruppo di taglio non siano usurati o danneggiati. Sostituire in blocco il dispositivo di taglio e le viti danneg-

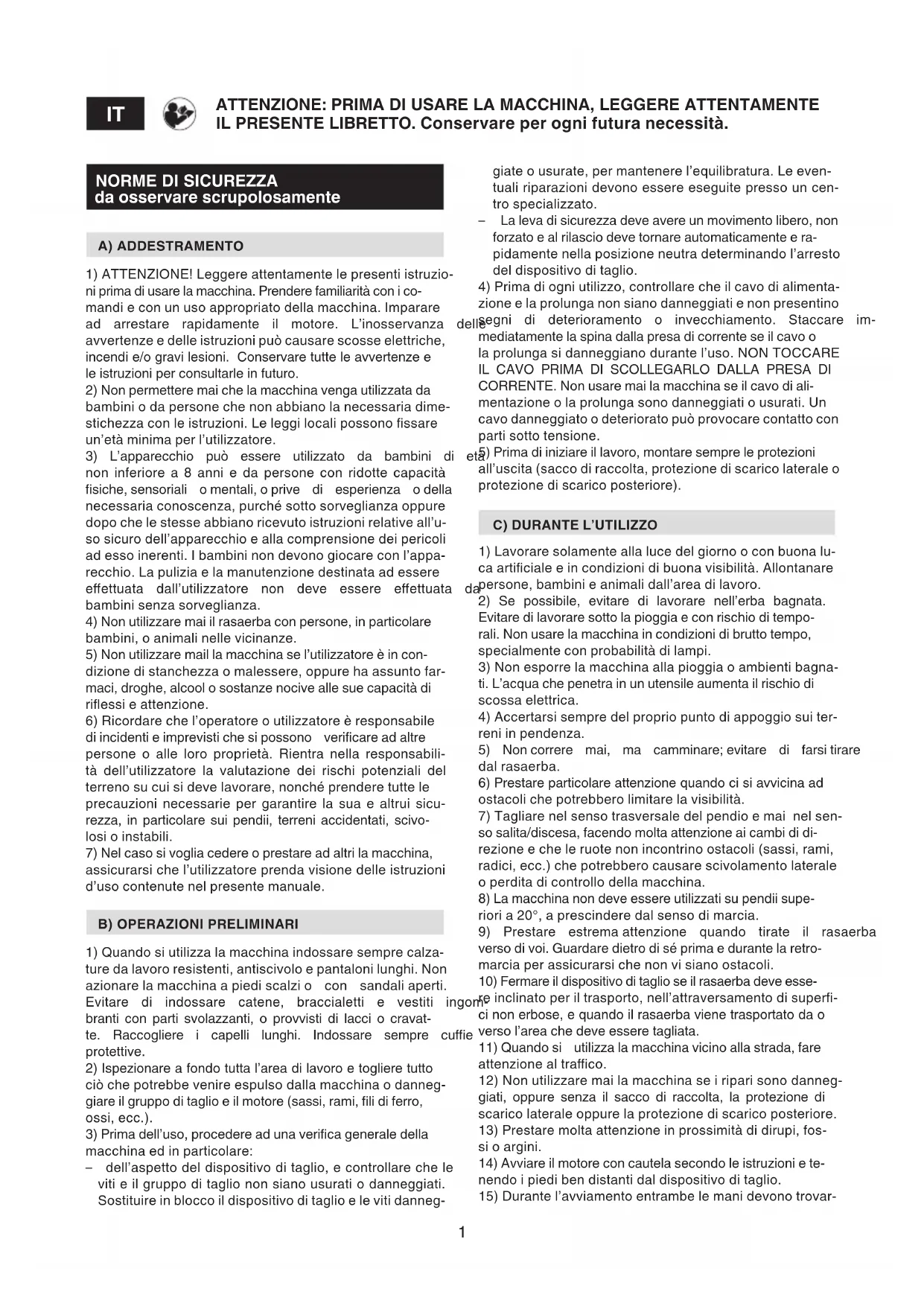

ATTENZIONE: PRIMA DI USARE LA MACCHINA, LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO. Conservare per ogni futura necessità. giate o usurate, per mantenere l’equilibratura. Le even- tuali riparazioni devono essere eseguite presso un cen- tro specializzato. –   La leva di sicurezza deve avere un movimento libero, non  forzato e al rilascio deve tornare automaticamente e ra- pidamente nella posizione neutra determinando l’arresto  del dispositivo di taglio. 4) Prima di ogni utilizzo, controllare che il cavo di alimenta- zione e la prolunga non siano danneggiati e non presentino segni  di  deterioramento  o  invecchiamento.  Staccare  im- mediatamente la spina dalla presa di corrente se il cavo o  la prolunga si danneggiano durante l’uso. NON TOCCARE IL CAVO PRIMA DI SCOLLEGARLO DALLA PRESA DI CORRENTE. Non usare mai la macchina se il cavo di ali- mentazione o la prolunga sono danneggiati o usurati. Un  cavo danneggiato o deteriorato può provocare contatto con parti sotto tensione. 5) Prima di iniziare il lavoro, montare sempre le protezioni  all’uscita (sacco di raccolta, protezione di scarico laterale o protezione di scarico posteriore).

C) DURANTE L’UTILIZZO

1) Lavorare solamente alla luce del giorno o con buona lu- ca articiale e in condizioni di buona visibilità. Allontanare  persone, bambini e animali dall’area di lavoro.

2) Se possibile, evitare di lavorare nell’erba bagnata.

Evitare di lavorare sotto la pioggia e con rischio di tempo- rali. Non usare la macchina in condizioni di brutto tempo,  specialmente con probabilità di lampi. 3) Non esporre la macchina alla pioggia o ambienti bagna- ti. L’acqua che penetra in un utensile aumenta il rischio di  scossa elettrica. 4) Accertarsi sempre del proprio punto di appoggio sui ter- reni in pendenza. 5)  Non correre  mai,  ma  camminare; evitare  di  farsi tirare  dal rasaerba.

6) Prestare particolare attenzione quando ci si avvicina ad

ostacoli che potrebbero limitare la visibilità. 7) Tagliare nel senso trasversale del pendio e mai  nel sen- so salita/discesa, facendo molta attenzione ai cambi di di- rezione e che le ruote non incontrino ostacoli (sassi, rami,  radici, ecc.) che potrebbero causare scivolamento laterale  o perdita di controllo della macchina. 8) La macchina non deve essere utilizzati su pendii supe- riori a 20°, a prescindere dal senso di marcia.   9)  Prestare  estrema attenzione  quando  tirate  il  rasaerba  verso di voi. Guardare dietro di sé prima e durante la retro- marcia per assicurarsi che non vi siano ostacoli. 10) Fermare il dispositivo di taglio se il rasaerba deve esse- re inclinato per il trasporto, nell’attraversamento di super- ci non erbose, e quando il rasaerba viene trasportato da o verso l’area che deve essere tagliata. 11) Quando si  utilizza la macchina vicino alla strada, fare  attenzione al traco. 12) Non utilizzare mai la macchina se i ripari sono danneg- giati, oppure senza il sacco di raccolta, la protezione di scarico laterale oppure la protezione di scarico posteriore. 13) Prestare molta attenzione in prossimità di dirupi, fos- si o argini. 14) Avviare il motore con cautela secondo le istruzioni e te- nendo i piedi ben distanti dal dispositivo di taglio. 15) Durante l’avviamento entrambe le mani devono trovar-2 si sull’impugnatura. 16) Non  inclinare  il  rasaerba  per  l’avviamento.  Eettuare  l’avviamento su una  supercie  piana  e priva  di  ostacoli o  erba alta. 17) Non avvicinare mani e piedi accanto o sotto le parti ro- tanti. Stare sempre lontani dell’apertura di scarico. 18) Non sollevare o trasportare il rasaerba quando il moto- re è in funzione. 19) Non manomettere o disattivare i sistemi di sicurezza. 20) Nei modello con trazione, disinnestare l’innesto della  trasmissione alle ruote prima di avviare il motore.

21) Utilizzare solo gli accessori approvati dal produttore

della macchina. 22) Non utilizzare la macchina se gli accessori/utensili non  sono installati nei punti previsti. 23)  Disinnestare  il  dispositivo  di  taglio,  fermare  il  motore  e staccare il cavo  di alimentazione (accertandosi che  tut- te le parti in movimento si siano completamente arrestate): –   Durante il trasporto della macchina; –   Ogni qualvolta si lasci il rasaerba incustodito; –   Prima di rimuovere le cause di bloccaggio o disintasare il  convogliatore di scarico; –   Prima di controllare pulire o lavorare sulla macchina; –   Dopo aver colpito un corpo estraneo. Vericare eventuali  danni sulla macchina ed eettuare le necessarie ripara- zioni prima di usarla nuovamente.  24) Disinnestare il dispositivo di taglio e fermare il motore: –   Ogni volta che si toglie o si rimonta il sacco di raccolta; –   Ogni  volta che si toglie o si rimonta il  deettore di sca- rico laterale; –   Prima di regolare l’altezza di taglio se questa operazio- ne non può essere eseguita dalla postazione del con- ducente. 25) Durante il lavoro, mantenere sempre la distanza di si- curezza dal dispositivo di taglio rotante, data dalla lunghez- za del manico.

26) ATTENZIONE – In caso di rotture o incidenti durante il

lavoro, arrestare immediatamente il motore e allontanare la  macchina in modo da non provocare ulteriori danni; nel ca- so di incidenti con lesioni personali o a terzi, attivare imme- diatamente le procedure di pronto soccorso più adeguate  alla situazione in atto e rivolgersi ad una Struttura Sanitaria per  le  cure  necessarie.  Rimuovere accuratamente even- tuali detriti che potrebbero arrecare danni o lesioni a perso- ne o a animali qualora rimanessero inosservati. 27)  ATTENZIONE  –  Il  livello  di  rumorosità  e  di  vibrazioni  riportato  nelle  presenti  istruzioni,  sono  valori  massimi  di  utilizzo della macchina. L’impiego di un elemento di taglio  sbilanciato, l’eccessiva velocità di movimento, l’assenza di  manutenzione inuiscono in modo signicativo nelle emis- sioni sonore e nelle vibrazioni. Di conseguenza è necessa- rio adottare delle misure preventive atte ad eliminare pos- sibili danni dovuti ad un rumore elevato e alle sollecitazioni  da vibrazioni; provvedere alla manutenzione della macchi- na, indossare cue antirumore, eettuare delle pause du- rante il lavoro.

D) MANUTENZIONE E MAGAZZINAGGIO

1) ATTENZIONE! – Scollegare la macchina dalla rete di ali- mentazione e leggere le relative istruzioni prima di iniziare  qualsiasi intervento di pulizia o manutenzione. Indossare  indumenti adeguati e guanti di lavoro in tutte le situazioni  di rischio per le mani. 2) ATTENZIONE!  –  Non  usare  mai  la  macchina  con  parti  usurate o danneggiate. I pezzi guasti o deteriorati devono essere sostituiti e mai riparati. Usare solo ricambi originali:  l’uso di ricambi non originali e/o non correttamente monta- ti compromette la sicurezza della macchina, può causare  incidenti o lesioni personali e solleva il Costruttore da ogni obbligo o responsabilità. 3) Tutte le operazioni di manutenzione e di regolazione non  descritte  in  questo  manuale  devono essere  eseguite dal  vostro Rivenditore o da un Centro specializzato, che dispo- ne delle conoscenze e delle attrezzature necessarie an- ché il lavoro sia correttamente eseguito, mantenendo il gra- do di sicurezza originale della macchina. Operazioni ese- guite presso strutture inadeguate o da persone non quali- cate comportano il decadimento di ogni forma di Garanzia  e di ogni obbligo o responsabilità del Costruttore. 4) Dopo ogni uso, scollegare la macchina dalla rete di ali- mentazione e controllare eventuali danni. 5) Mantenere serrati dadi e viti, per essere certi che la mac- china  sia  sempre  in  condizioni  sicure  di  funzionamento.  Una manutenzione regolare è essenziale per la sicurezza  e per mantenere il livello delle prestazioni 6) Controllare regolarmente che le viti del dispositivo di ta- glio siano serrate correttamente. 7) Indossare guanti da lavoro per maneggiare il dispositivo  di taglio, per smontarlo o rimontarlo.

8) Curare l’equilibratura del dispositivo di taglio quando

viene alato. Tutte le operazioni riguardanti il dispositivo di  taglio (smontaggio, alatura, equilibratura, rimontaggio e/o  sostituzione)  sono  lavori  impegnativi  che  richiedono  una  specica competenza oltre all’impiego di apposite attrez- zature; per ragioni di sicurezza, occorre pertanto che siano  sempre eseguite presso un centro specializzato.  9)  Durante  le  operazioni  di  regolazione  della  macchina,  prestare  attenzione  ad  evitare  che  le  dita  rimangano  in- trappolate fra il dispositivo di taglio in movimento e le parti  sse della macchina. 10) Non toccare il dispositivo di taglio ntanto che la mac- china non sia scollegata dalla presa di corrente e che il di- spositivo di taglio non sia completamente fermo. Durante  gli interventi sul dispositivo di taglio, fare attenzione che il dispositivo di taglio può muoversi, anche se la macchina è  scollegata dalla rete.

11) Controllare di frequente la protezione di scarico la-

terale, oppure la protezione di scarico posteriore, il sac- co  di  raccolta  per  vericarne  l’usura  o  il  deterioramento.  Sostituirli se danneggiati. 12) Sostituire gli adesivi che riportano istruzioni e messaggi  di avvertenza, se danneggiati. 13) Riporre la macchina in un luogo inaccessibile ai bam- bini. 14) Lasciare rareddare il motore prima di collocare la mac- china in un qualsiasi ambiente. 15) Per ridurre il rischio di incendio, mantenere la macchi- na ed in particolare il motore liberi da residui d’erba, foglie  o grasso eccessivo. Svuotare il sacco di raccolta e non la- sciare contenitori con l’erba tagliata all’interno di un locale.

E) AVVERTENZE AGGIUNTIVE

1) Non usare la macchina in ambienti a rischio di esplosio- ne,  in  presenza  di  liquidi  inammabili,  gas  o  polvere.  Gli  utensili elettrici generano scintille che possono incendiare la polvere o i vapori.

2) Tenere il cavo di prolunga lontano dal dispositivo di ta-

glio. Il dispositivo di taglio può danneggiare il cavo e provo- care il contatto con parti sotto tensione. 3) Non passare mail con il rasaerba sopra il cavo elettrico.  Durante  il  taglio,  bisogna  sempre  trascinare  il  cavo  die- tro al rasaerba e sempre dalla parte dell’erba già tagliata.3 Utilizzare il gancio fermacavo come indicato  nel presente  libretto,  per  evitare  che  il  cavo  si  stacchi  accidentalmen- te, assicurando nel contempo il corretto inserimento senza  forzature nella presa. 4)  Alimentare  l’apparecchio  attraverso  un  dierenziale  (RCD – Residual Current Device) con una corrente di sgan- cio non superiore a 30 mA. 5) La spina della macchina deve essere compatibile con la  presa di corrente. Non modicare mai la spina. Non usare  adattatori con le macchine dotate di messa a terra. Le spi- ne non modicate e adatte alla presa riducono il rischio di  scossa elettrica. 6) Il cavo di alimentazione della macchina, se danneggia- to, deve essere sostituito unicamente con un ricambio ori- ginale, da parte del vostro rivenditore o presso un centro specializzato. 7) Il collegamento permanente di qualunque apparato elet- trico alla rete elettrica dell’edicio deve essere realizzato  da un elettricista qualicato, conformemente alle normative  in vigore.  Un collegamento non corretto può provocare seri  danni personali, incluso la morte. 8)  ATTENZIONE:  PERICOLO!  Umidità  ed  elettricità  non  sono compatibili:  La manipolazione ed il collegamento dei cavi elettrici devo- no essere eettuati all’asciutto; –   Non mettere mai in contatto una presa elettrica o un ca- vo con una zona bagnata (pozzanghera o erba umida); –   I collegamenti fra i cavi e le prese devono essere di tipo  stagno. Utilizzare prolunghe con prese integrali stagne e omologate, reperibili in commercio. 9) I  cavi di  alimentazione  dovranno essere  di  qualità non  inferiore al tipo H05RN-F o H05VV-F con una sezione mi- nima  di  1,5  mm²  ed  una  lunghezza  massima  consigliata  di 25 m. 10)  Agganciare  il  cavo  al  fermacavo,  prima  di  avviare  la  macchina. 11) ) Non usare il cavo impropriamente. Non usare il cavo  per trasportare la macchina, tirarla o per scollegarla dalla  presa. Tenere il cavo lontano da calore, olio, spigoli vini o parti in movimento. Un cavo  danneggiato o impigliato au- menta il rischio di scossa elettrica.

12) Non tenere arrotolato il cavo di prolunga durante il lavo-

ro, per evitare che si surriscaldi. 13) Evitare  il  contatto  del  corpo  con  superci  a  massa  o  a  terra,  come  tubi,  radiatori,  cucine,  frigoriferi.  Il  rischio  di  scossa elettrica  aumenta  se  il corpo viene a trovarsi  a  massa o a terra. 14)  Non  sovraccaricare  la  macchina.  Usare  la  macchina  adatta al lavoro. Una macchina adeguata eseguirà il lavo- ro meglio ed in modo più sicuro, alla velocità per la quale  è stata progettata.

F) TRASPORTO E MOVIMENTAZIONE

1) Ogni volta che è necessario movimentare, sollevare, tra- sportare o inclinare la macchina occorre: –   Indossare robusti guanti da lavoro; –   Aerrare la macchina in punti che orano una presa sicu- ra, tenendo conto del peso e della sua ripartizione –   Impiegare un numero di persone adeguato al peso del- la macchina e alle caratteristiche del mezzo di trasporto  o del posto nel quale deve essere collocata o prelevata –   Assicurarsi che la movimentazione della macchina non  causi danni o lesioni. 2) Durante il trasporto, assicurare adeguatamente la mac- china mediante funi o catene.

DESCRIZIONE DELLA MACCHINA

Questa macchina è una attrezzatura da giardinaggio e pre- cisamente un  rasaerba con operatore a piedi. La macchina si compone essenzialmente di un motore, che  aziona un dispositivo di taglio racchiuso in un carter, dotato di ruote e di un manico.  L’operatore è in grado di condurre la macchina e di azionare  i comandi principali mantenendosi sempre dietro al mani- co, e quindi a distanza di sicurezza dal dispositivo di taglio rotante.  L’allontanamento  dell’operatore  dalla  macchina  provoca l’arresto del motore e del dispositivo rotante entro  alcuni secondi. Uso previsto Questa  macchina  è  progettata  e  costruita  per  tagliare  (e  raccogliere) l’erba in giardini e aree erbose, di estensione rapportata alla capacità di taglio, eseguita con la presenza di un operatore a piedi. La presenza di accessori o di dispositivi specici può evi- tare la raccolta dell’erba tagliata oppure produrre un eetto  “mulching” con deposizione dell’erba tagliata sul terreno.  Tipologia di utente Questa macchina è destinata all’utilizzo da parte di consu- matori, cioè operatori non professionisti. Questa macchina  è destinata ad un “uso hobbistico”. Uso improprio Qualsiasi altro impiego, diorme da quelli sopra citati, può  rivelarsi pericoloso e causare danni a persone e/o cose. Rientrano nell’uso improprio (come esempio, ma non solo): –   trasportare sulla macchina persone, bambini o animali; –   farsi trasportare dalla macchina; –   usare la macchina per trainare o spingere carichi; –   usare la macchina per la raccolta di foglie o detriti; –   usare la macchina per regolarizzare siepi, o per il taglio  di vegetazione di tipo non erboso;4 –   utilizzare la macchina in più di una persona; – azionare il dispositivo rotante nei tratti non erbosi.

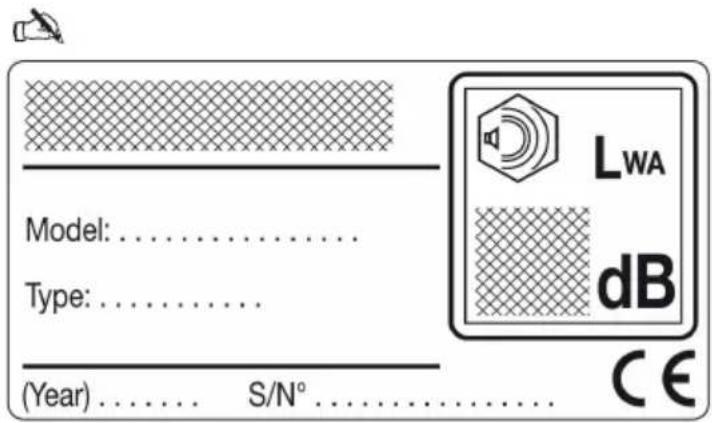

ETICHETTA DI IDENTIFICAZIONE

E COMPONENTI DELLA MACCHINA

(vedi figure a pag. ii)

1. Livello potenza acustica

2.  Marchio di conformità CE

3. Anno di fabbricazione

6.  Nome e indirizzo del Costruttore

8.   Potenza nominale e velocità massima

di funzionamento motore

9.   P e s o   i n   k g

10.   Tensione e frequenza di alimentazione

10a. Grado di protezione elettrica

13. Dispositivo di taglio

14. Protezione di scarico posteriore

15. Sacco di raccolta

17.   Comando interruttore

18. Aggancio cavo elettrico

Immediatamente dopo l’acquisto della macchina, trascrive- re i numeri di identicazione (3 - 4 - 5) negli appositi spazi  sull’ultima pagina del manuale. L’esempio  della dichiarazione di conformità si trova nella  penultima pagina del manuale. Non gettare le apparecchiature elettriche tra i riuti  domestici. Secondo la Direttiva Europea 2012/19/UE  sui riuti di apparecchiature  elettriche ed elettroni- che e la sua attuazione in conformità alle norme na- zionali, le apparecchiature elettriche esauste devono esse- re raccolte separatamente, al ne di essere reimpiegate in  modo  eco-compatibile.  Se  le  apparecchiature  elettriche  vengono smaltite in una discarica o nel terreno, le sostanze  nocive possono raggiungere la falda acquifera ed entrare nella catena alimentare, danneggiando la vostra salute e  benessere. Per informazioni più approfondite sullo smalti- mento di questo prodotto, contattare l’Ente competente per  lo smaltimento dei riuti domestici o il vostro Rivenditore.

DESCRIZIONE DEI SIMBOLI

RIPORTATI SUI COMANDI (dove previsti)

20. ATTENZIONE - L’avviamento del motore provoca 

PRESCRIZIONI DI SICUREZZA - Il vostro rasaerba deve essere utilizzato con prudenza. A tale scopo, sulla macchi- na sono stati posti dei pittogrammi, destinati a ricordarvi le  principali  precauzioni  d’uso. Il  loro  signicato  è  spiegato  qui di seguito. Vi raccomandiamo inoltre di leggere attenta- mente le norme di sicurezza riportate nell’apposito capitolo  del presente libretto. Sostituire le etichette danneggiate o illeggibili.

61.  Attenzione: Leggere il libretto di istruzioni prima di usa-

62. Rischio di espulsione. Tenere le persone al di fuori

dell’area di lavoro, durante l’uso.

63.  Attenzione al dispositivo di taglio tagliente: Togliere la 

spina dall’alimentazione prima di  procedere  alla ma- nutenzione o se il cavo è danneggiato. Non introdurre  mani o piedi all’interno dell’alloggiamento del disposi- tivo di taglio.

64.  Attenzione: tenere il cavo di alimentazione lontano dal 

dispositivo di taglio.

65. Solo per rasaerba a batteria.

66.  Non esporre la macchina alla pioggia o all’umidità.

67.  Attenzione al dispositivo di taglio tagliente: Il disposi-

tivo di taglio  continua a  ruotare  dopo lo  spegnimento  del motore.

NOTA - La corrispondenza fra i riferimenti contenu- ti nel testo e le rispettive figure (poste alle pagg. iii e seguenti) è data dal numero che precede ciascun paragrafo.

1. COMPLETARE IL MONTAGGIO

NOTA La macchina può essere fornita con alcuni compo- nenti già montati. ATTENZIONE! Lo sballaggio e il completamento del montaggio devono essere effettuati su una super- ficie piana e solida, con spazio sufficiente alla movi- mentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Lo smaltimento degli imballi deve avvenire secondo le disposizioni locali vigenti. 1.1a Montaggio del manico (Tipo “I” - Modello 340) Introdurre nei rispettivi fori le parti inferiore destra (11) e si- nistra (12) del manico e ssarle con le viti (13) e le rondelle  (13a) in dotazione. Montare la parte superiore del manico (14) e bloccarla al- le due parti inferiori (11) e (12) tramite le maniglie superiori  (15)  (precedentemente  rimosse  dai  rispettivi  fori),  inseri- te in uno dei due fori (3) o (4) in funzione dell’altezza na- le desiderata. Per regolare la forza di ritenzione, occorre sbloccare cia- scuna maniglia (15) ed avvitarla o svitarla sul suo asse di  quanto necessario in modo da assicurare un ssaggio sta- bile della parte superiore (14) alle due parti inferiore del ma- nico (11) e (12), senza richiedere uno sforzo eccessivo per bloccarle o sbloccarle. Agganciare  il  cavo  (16)  ai  fermacavi  (17)  e  (18)  come  in- dicato. 1.1b Montaggio del manico (Tipo “II” - Modello 340) Introdurre nei rispettivi fori le parti inferiore destra (11) e si- nistra (12) del manico e ssarle con le viti (13) e le rondelle  (13a) in dotazione. Montare la parte superiore del manico (14) e bloccarla alle  due parti inferiori (11) e (12) tramite le manopoline superio- ri (15) (precedentemente rimosse dai rispettivi fori), inseri- te in uno dei due fori (3) o (4) in funzione dell’altezza nale  desiderata.5 Agganciare  il  cavo  (16) ai  fermacavi  (17)  e  (18)  come  in- dicato. La corretta  posizione dell’aggancio  del  cavo (19) è quel- la indicata. 1.1c Montaggio del manico (Tipo “III” - Modello 380 – 420) Portare nella posizione di lavoro le due parti inferiori del manico  (11) e  (12), già  premontate,  facendo  coincidere  il  dente contrassegnato con «>» ESCLUSIVAMENTE con uno dei due vani contrassegnati con «1» o «2» della denta- tura, in funzione dell’altezza desiderata, quindi bloccare le due maniglie inferiori (13). La posizione deve essere la stessa per entrambi i lati.  Montare la parte superiore del manico (14) e bloccarla al- le due parti inferiori (11) e (12) tramite le maniglie superiori  (15)  (precedentemente  rimosse  dai  rispettivi  fori),  inseri- te in uno dei due fori (3) o (4) in funzione dell’altezza na- le desiderata. Per regolare la forza di ritenzione, occorre sbloccare cia- scuna maniglia (15) ed avvitarla o svitarla sul suo asse di  quanto necessario in modo da assicurare un ssaggio sta- bile della parte superiore (14) alle due parti inferiore del ma- nico (11) e (12), senza richiedere uno sforzo eccessivo per bloccarle o sbloccarle. Agganciare  il  cavo  (16)  ai  fermacavi  (17)  e  (18)  come  in- dicato. 1.1d Montaggio del manico (Tipo “IV” - Modello 380 – 420) Portare nella posizione di lavoro le due parti inferiori del manico  (11) e  (12), già  premontate,  facendo  coincidere  il  dente contrassegnato con «>» ESCLUSIVAMENTE con uno dei due vani contrassegnati con «1» o «2» della denta- tura, in funzione dell’altezza desiderata, quindi bloccare le due manopoline inferiori (13). La posizione deve essere la stessa per entrambi i lati.  Montare la parte superiore del manico (14) e bloccarla alle  due parti inferiori (11) e (12) tramite le manopoline superio- ri (15) (precedentemente rimosse dai rispettivi fori), inseri- te in uno dei due fori (3) o (4) in funzione dell’altezza nale  desiderata. Agganciare  il  cavo  (16)  ai  fermacavi  (17)  e  (18)  come  in- dicato. La corretta  posizione dell’aggancio  del  cavo (19) è  quel- la indicata

1.2 Montaggio del sacco di raccolta

Unire fra loro i due componenti laterali (1) e (2) del sacco di  raccolta e quindi montare la parte superiore (3), incastran- do correttamente tutti gli agganci perimetrali. Montare la maniglia (4) sulla parte superiore del sacco di  raccolta, inserendola a scatto nelle apposite sedi.

2. DESCRIZIONE DEI COMANDI

NOTA Il significato dei simboli riportati sui comandi è spie- gato nelle pagine precedenti.

2.1 Interruttore a doppia azione

Il motore è comandato da un interruttore a doppia azione,  al ne di evitare una partenza accidentale. Per l’avviamento, premere il pulsante (2) e tirare la leva (1),  oppure una delle due leve (1a). ATTENZIONE! L’avviamento del motore provoca l’innesto contemporaneo del dispositivo di taglio. Il motore  si arresta  automaticamente al  rilascio della  leva  (1), oppure di entrambe le leve (1a).

2.2 Regolazione dell’altezza di taglio

NOTA Questa macchina permette di effettuare la rasa- tura del prato in diverse modalità; prima di iniziare il lavoro è opportuno predisporre la macchina in base a come si in- tende eseguire la rasatura. ESEGUIRE L’OPERAZIONE A MOTORE SPENTO. 3.1a Predisposizione per il taglio e la raccolta dell’erba nel sacco di raccolta: – Sollevare la protezione di scarico posteriore (1) e aggan- ciare correttamente il sacco di raccolta (2) come indica- to nella gura. 3.1b Predisposizione per il taglio e lo scarico posteriore dell’erba: –   Rimuovere il sacco di raccolta e assicurarsi che la pro- tezione  di  scarico  posteriore  (1)  rimanga  stabilmente  abbassata. 3.1c Predisposizione per il taglio e la sminuzzatura dell’erba (funzione “mulching” - se prevista): – Sollevare la protezione di scarico posteriore (1), introdur- re  il tappo deettore  (5) nell’apertura  di scarico  e  spin- gerlo a fondo no ad agganciare correttamente il prolo  inferiore al bordo dell’apertura di scarico . Per rimuovere il tappo deettore (5), sollevare la protezio- ne di scarico posteriore (1) ed estrarlo tenendolo sollevato in modo da sganciare il prolo inferiore dal bordo dell’aper- tura di scarico.

Agganciare correttamente il cavo di prolunga come indica- to. Per avviare il motore, premere il pulsante di sicurezza (2) e  tirare la leva (1) dell’interruttore, oppure una delle due leve (1a). IMPORTANTE Avviando la macchina possono verificarsi cali momentanei di tensione. Per evitare eventuali disturbi ad altre apparecchiature colle- gate alla rete di alimentazione, accertarsi che la stessa abbia un’impedenza inferiore a 0,42 Ohm.

3.3 Taglio dell’erba

Durante il taglio, fare in modo che il cavo elettrico si trovi  sempre alle spalle e dalla parte di prato già tagliata. L’aspetto del prato sarà migliore se i tagli saranno effettua- ti sempre alla stessa altezza e alternativamente nelle due  direzioni. Quando il sacco di raccolta diventa troppo pieno, la rac- colta dell’erba non è più efficiente e il rumore del rasaerba  cambia. Per rimuovere e svuotare il sacco di raccolta,  – rilasciare la leva interruttore e attendere l’arresto del di-6 spositivo di taglio; – sollevare la protezione di scarico posteriore, afferrare la maniglia e rimuovere il sacco di raccolta mantenendolo  in posizione eretta.

• Nel caso di “mulching”: evitare  sempre di  asportare  una  ingente  quantità  d’erba.  Non  asportare  mai  più  di  un terzo dell’altezza totale dell’erba in una sola passata! Adeguare la velocità di avanzamento alle condizioni del  prato e alla quantità di erba asportata. Consigli per la cura del prato Ogni tipologia di erba presenta caratteristiche diverse e può richiedere quindi diverse modalità per la cura del prato;  leggere  sempre  le  indicazioni contenute nelle  confezioni  delle sementi riguardo l’altezza di rasatura, rapportate alle  condizioni di crescita della zona in cui si opera. Occorre tenere presente che la maggior parte dell’erba è  composta da uno stelo e  da una o più  foglie.  Se le foglie  vengono tagliate completamente, il prato si danneggia e la  ricrescita sarà più difficile. In linea generale, possono valere le seguenti indicazioni: –   un taglio troppo basso provoca strappi e diradamenti nel  tappeto erboso, con un aspetto “a macchie”; –   in estate, il taglio deve essere più alto per evitare il dis- seccamento del terreno; –   non tagliare l’erba quando è bagnata; ciò può ridurre l’ef- ficienza del dispositivo rotante per l’erba che vi si attacca e provocare strappi nel tappeto erboso; –   nel  caso  di  erba  particolarmente  alta, è bene  eseguire  una prima rasatura alla massima altezza consentita dalla  macchina, seguita da una seconda rasatura a  distanza  di due o tre giorni.

3.4 Termine del lavoro

Al termine del lavoro, rilasciare la leva (1), oppure entrambe  le leve (1a). Scollegare la prolunga PRIMA della presa generale (2) e SUCCESSIVAMENTE dal lato dell’interruttore del rasaerba (3). ATTENDERE L’ARRESTO DEL DISPOSITIVO DI TAGLIO prima di effettuare qualsiasi intervento sul rasaerba. IMPORTANTE Nel caso il motore si arresti per surriscalda- mento durante il lavoro, è necessario attendere circa 5 minuti prima di poterlo riavviare.

4. MANUTENZIONE ORDINARIA

Conservare il rasaerba in luogo asciutto. IMPORTANTE La manutenzione regolare e accurata è indispensabile per mantenere nel tempo i livelli di sicurezza e le prestazioni originali della macchina. Ogni operazione di regolazione o manutenzione deve es- sere eseguita a motore fermo, con la macchina scollegata  dalla rete elettrica. 1)    Indossare  robusti  guanti  da  lavoro prima  di  ogni  inter- vento di pulizia, manutenzione o regolazione sulla mac- china. 2)    Dopo  ogni  taglio,  rimuovere  i  detriti  d’erba  e  il  fango  accumulati all’interno dello chassis per evitare che, dis- seccandosi, possano rendere difficoltoso il successivo avviamento. 3)    Assicurarsi sempre  che  le prese d’aria siano libere da  detriti.

4.1 Rimessaggio verticale

(Modello 380 - 420) In caso di necessità, la macchina può essere riposta verti- calmente, appesa ad un gancio. ATTENZIONE! Assicurarsi che il gancio e il rela- tivo sistema di fissaggio siano adeguati e in grado di reggere il peso della macchina; prestare attenzione e sorvegliare adeguatamente affinché bambini o animali non si arrampichino sulla macchina, gravando sul cari- co applicato al gancio. Agganciare la macchina in modo che il dispositivo di taglio rimanga orientato verso una parete o adeguata- mente coperto, in modo da non costituire pericolo in caso di contatto, anche accidentale o fortuito, con per- sone, bambini o animali. Per  riporre  la  macchina  in  verticale,  sbloccare  le  mani- glie (1 - Tipo “III”) oppure allentare le manopoline (2 – Tipo  “IV”) e ruotare in avanti il manico in modo  da fare coinci- dere il dente contrassegnato con «>» ESCLUSIVAMENTE con il vano contrassegnati con «S» della dentatura, quindi bloccare le maniglie (1 - Tipo “III”) oppure le manopoline  (2 - Tipo “IV”). La posizione deve essere la stessa per entrambi i lati. 

4.2 Manutenzione del dispositivo

di taglio Ogni  intervento  sul  dispositivo  rotante  è  opportuno  che  venga eseguito presso un Centro specializzato, che dispo- ne delle attrezzature più idonee. Su  questa  macchina è  previsto l’impiego  di dispositivo di  taglio riportante il codice indicato nella tabella a pagina ii. Data l’evoluzione del prodotto, il dispositivo di taglio sopra citato potrebbe essere sostituito nel tempo con un altro, con  caratteristiche analoghe di intercambiabilità e sicurezza di  funzionamento.  Rimontare il dispositivo di taglio (2) con il codice rivolto ver- so il terreno, seguendo la sequenza indicata nella figura. Serrare la vite centrale (1) con una chiave dinamometrica,  tarata a 30 Nm (per  modello  340) oppure  16-20  Nm  (per  modello 380 - 420).

4.3 Pulizia della macchina

Non usare getti d’acqua ed evitare di bagnare il motore e  componenti elettrici. Non impiegare liquidi aggressivi per la pulizia dello chassis.

4.4 Pulizia della presa d’aria

Cosa fare se ... Origine del problema Azione correttiva

1. Il rasaerba elettrico non funziona

Non arriva corrente alla macchina Verificare il collegamento  elettrico

2. Il rasaerba elettrico fa saltare la corrente

L’amperaggio della  presa di corrente non è  sufficiente Collegare la macchina a  una presa di corrente con amperaggio sufficiente Ci sono in funzione altri apparecchi elettrici Non collegare altre apparecchiature nello stesso momento alla  stessa presa di corrente

3. L’erba tagliata non viene più raccolta nel sacco

di raccolta Il dispositivo di taglio ha ricevuto un colpo Affilare il dispositivo di taglio sostituirlo Verificare le alette che orientano l’erba verso il sacco di raccolta L’interno dello chassis è  sporco Pulire l’interno dello chassis per facilitare l’evacuazione dell’erba verso il sacco di raccolta

4. L’erba si taglia con difficoltà

Il dispositivo di taglio non è  in buono stato Affilare il dispositivo di taglio sostituirlo

5. La macchina comincia a vibrare in modo anomalo

Hasar görmüş veya  parçalar gevşemiş Makineyi durdurun ve  besleme kablosunu çıkartın Olası hasarları kontrol edin Gevşemiş kısımlar olup  olmadığını kontrol edin ve  bunları sıkıştırın Kontrol, değiştirme veya  onarım işlemlerini Uzman  bir merkez nezdinde  yaptırındoc_base r. 6- wbh-e_0

DICHIARAZIONE CE DI CONFORMITÁ

(Direttiva Macchine 2006/42/CE, Allegato II, parte A)

1. La Società: GGP Italy S.p.A. – Via del Lavoro, 6 – 31033 Castelfranco Veneto (TV) – Italy

2. Dichiara sotto la propria responsabilità, che la macchina: Tosaerba elettrico con conducente a piedi / taglio erba

a) Tipo / Modello Base b) Modello commerciale c) Anno di costruzione d) Matricola e) Motore elettrico

3. É conforme alle specifiche delle direttive:

4. Riferimento alle Norme armonizzate:

EN 60335-1:2012/A11:2014 EN 60335-2-77:2010

i) Livello di potenza sonora misurato

dB(A) j) Livello di potenza sonora garantito dB(A) k) Ampiezza di taglio
