KASUTUSJUHEND AL1 34 E 1400 W ALPINA

Seisva juhiga elektriline muruniitja - KASUTUSJUHEND TÄHELEPANU: enne masina kasutamist lugeda tähelepanelikult antud kasutusjuhendit.

[2]   Nominaalvõimsus * [3]   Mootori töötamise maks. kiirus * [4]   Masina kaal * [5] Toite pinge ja sagedus [6]   Lõikelaius  [7]   Helirõhu tase  [8]   Mõõtemääramatus  [9]   Mõõdetud müravõimsuse tase  [10]   Garanteeritud müravõimsuse tase  [11] Vibratsioonide tase [12]   Mõõtmed (pikkus/laius/kõrgus) [13]   Lõikeseadme kood [14]   Lisaseadmed [15]   ”Multsimis” komplekt

• Konkreetse info jaoks viidata masina  identitseerimisetiketil märgitule.x

Dañada o partes aflojadas Parar la máquina y quitar el  cable de alimentación Verificar eventuales daños Controlar que no haya  partes flojas y apretarlas si  las hubiera Proveer con los controles, sustituciones o reparaciones en un Centro Especializado En caso de dudas o problemas, contactar con el Servicio  de Asistencia más cercano o con su Distribuidor..1 OHUTUSNÕUDED täpselt järgida A) ETTEVALMISTAMINE 1) TÄHELEPANU! Lugeda tähelepanelikult antud kasutus- juhendit enne masina kasutamist. Õppida tundma juhtimis- seadmeid  ja  masina  otstarbekohast  kasutamist.  Õppida  mootorit  kiiresti  seiskama.  Hoiatuste  ja  kasutusjuhendite  mittejärgimine võib põhjustada elektrilööke, tuleohtu ja/või  tõsiseid vigastusi.  Säilitada kõiki ohutusnõudeid ja kasu- tusjuhendeid edaspidiseks kasutamiseks.  2) Ärge kunagi lubage kasutada masinat lastel või inimes- tel, kes ei ole tutvunud instruktsioonidega. Kohalikud sea- dused võivad sätestada miinimumea masina kasutajale. 3)  Antud  seadet  võivad  kasutada  lapsed  alates  8.ndast  eluaastast  ja  vanemad  ja  piiratud  füüsiliste,  aistmis–  ja  vaimsete võimetega inimesed või kellel puudub kogemus  või oskused, kui nad on järelvalve all või neile on kindlalt  tutvustatud  masina kasutamist  ja nad saavad  aru  seotud  ohtudest. Lapsed ei tohi seadmega mängida. Puhastust ja  korralist hooldust ei tohi teostada lapsed ilma järelvalveta..  4) Muruniitjat  ei tohi kunagi  kasutada inimeste, eriti laste,  või loomade läheduses. 5) Ärge kasutage kunagi masinat, kui kasutaja on väsinud  või haige, või on tarvitanud ravimeid, narkootikume, alko- holi või aineid, mis mõjuvad kahjulikult tema reageerimis- võimele ja tähelepanule. 6) Pidada meeles, et kasutaja vastutab õnnetuste ja kah- justuste  eest,  mis  võivad  tekkida  teistele  inimestele  või  nende omandile. Kasutaja vastutuse alla käib hinnata töö- ala võimalikke ohtusid ja võtta tarvitusele kõik ettevaatus- abinõud enda  ja teiste ohutuse tagamiseks, eriti nõlvadel,  konarlikul, libedal või liikuval pinnal 7) Kui soovite masina anda või laenata teistele, veenduda,  et  kasutaja  tutvuks  käesolevas  kasutusjuhendis  olevate  instruktsioonidega. 

1) Masinat kasutades kanda alati vastupidavaid libisemis- vastaseid tööjalanõusid ja pikki pükse. Masinat ei tohi käi- vitada paljajalu või lahtiste sandaalidega. Vältida kaelakee- de, käevõrude ja  lehvivate osadega või paelte või lipsude- ga lohmakaid riideid. Pikad juuksed tuleb kinni siduda. Alati  tuleb kanda kuulmiskaitsevahendeid. 2) Uurida hoolega läbi kogu tööala ja eemaldada sealt kõik,  mida masin võiks eemale paisata või mis võiks kahjusta- da lõikegruppi ja mootorit (kivid, oksad, traadid, luud, jne.). 3) Enne kasutamist kontrollida masina üldseisu ja eriti: –   lõikeseade välimust ja kontrollida, et kruvid ja lõikegrupp  ei oleks kulunud või kahjustatud. Tasakaalu säilitamiseks  vahetada kahjustatud  või kulunud  lõikeseade ja  kruvid  välja tervikuna. Parandustööd tuleb teha spetsialiseeri- tud keskuses. –   Turvahoob peab liikuma vabalt, mitte raskendatult ja va- bastamisel  peab  automaatselt  ja  kiiresti  tagasi  liikuma  neutraalasendisse, peatades lõikemehhanismi; 4) Enne iga kasutust kontrollida,  et toitejuhe ja pikendus- juhe  ei  oleks  kahjustunud  ja  et  neil  poleks  märke vigas- tustest  ega  kulumisest.  Tõmmata  kohe  pistik  pistikupe- sast välja, kui juhe või pikendusjuhe saavad töötamise ajal 

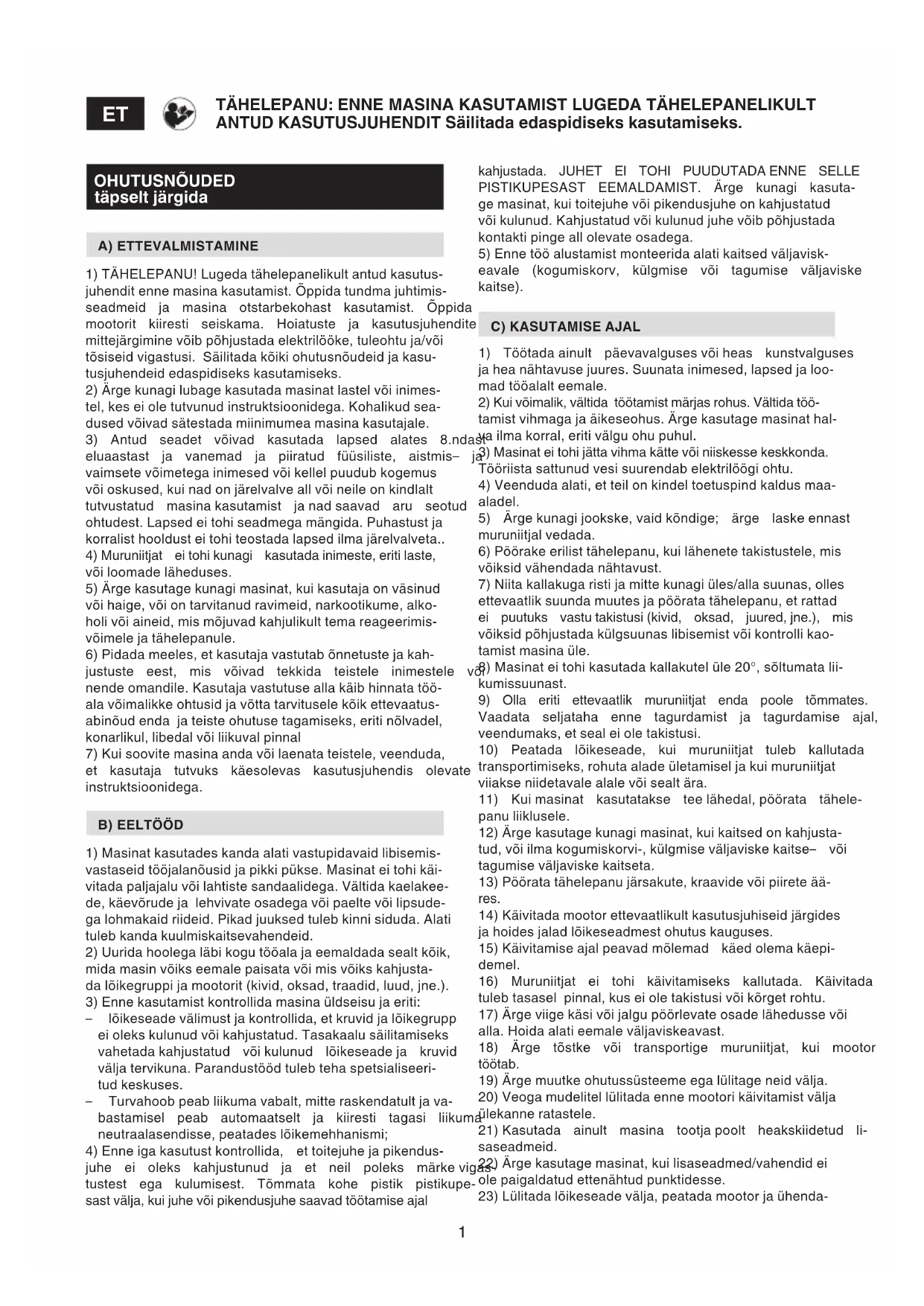

TÄHELEPANU: ENNE MASINA KASUTAMIST LUGEDA TÄHELEPANELIKULT ANTUD KASUTUSJUHENDIT Säilitada edaspidiseks kasutamiseks. kahjustada.  JUHET  EI  TOHI  PUUDUTADA ENNE  SELLE  PISTIKUPESAST  EEMALDAMIST.  Ärge  kunagi  kasuta- ge masinat, kui toitejuhe või pikendusjuhe on kahjustatud  või kulunud. Kahjustatud või kulunud juhe võib põhjustada  kontakti pinge all olevate osadega. 5) Enne töö alustamist monteerida alati kaitsed väljavisk- eavale  (kogumiskorv,  külgmise  või  tagumise  väljaviske  kaitse).

1)  Töötada ainult  päevavalguses või heas  kunstvalguses  ja hea nähtavuse juures. Suunata inimesed, lapsed ja loo- mad tööalalt eemale. 2) Kui võimalik, vältida  töötamist märjas rohus. Vältida töö- tamist vihmaga ja äikeseohus. Ärge kasutage masinat hal- va ilma korral, eriti välgu ohu puhul. 3) Masinat ei tohi jätta vihma kätte või niiskesse keskkonda.   Tööriista sattunud vesi suurendab elektrilöögi ohtu. 4) Veenduda alati, et teil on kindel toetuspind kaldus maa- aladel. 5)  Ärge kunagi jookske, vaid kõndige;  ärge  laske ennast  muruniitjal vedada. 6) Pöörake erilist tähelepanu, kui lähenete takistustele, mis  võiksid vähendada nähtavust. 7) Niita kallakuga risti ja mitte kunagi üles/alla suunas, olles  ettevaatlik suunda muutes ja pöörata tähelepanu, et rattad  ei  puutuks  vastu takistusi (kivid,  oksad,  juured, jne.),  mis  võiksid põhjustada külgsuunas libisemist või kontrolli kao- tamist masina üle. 8) Masinat ei tohi kasutada kallakutel üle 20°, sõltumata lii- kumissuunast.   9)  Olla  eriti  ettevaatlik  muruniitjat  enda  poole  tõmmates.  Vaadata  seljataha  enne  tagurdamist  ja  tagurdamise  ajal,  veendumaks, et seal ei ole takistusi. 10)  Peatada  lõikeseade,  kui  muruniitjat  tuleb  kallutada  transportimiseks, rohuta alade ületamisel ja kui muruniitjat  viiakse niidetavale alale või sealt ära.  11)  Kui masinat  kasutatakse  tee lähedal, pöörata  tähele- panu liiklusele. 12) Ärge kasutage kunagi masinat, kui kaitsed on kahjusta- tud, või ilma kogumiskorvi-, külgmise väljaviske kaitse–  või  tagumise väljaviske kaitseta.  13) Pöörata tähelepanu järsakute, kraavide või piirete ää- res. 14) Käivitada mootor ettevaatlikult kasutusjuhiseid järgides  ja hoides jalad lõikeseadmest ohutus kauguses.  15) Käivitamise ajal peavad mõlemad  käed olema käepi- demel. 16)  Muruniitjat  ei  tohi  käivitamiseks  kallutada.  Käivitada  tuleb tasasel  pinnal, kus ei ole takistusi või kõrget rohtu.  17) Ärge viige käsi või jalgu pöörlevate osade lähedusse või  alla. Hoida alati eemale väljaviskeavast. 18)  Ärge  tõstke  või  transportige  muruniitjat,  kui  mootor  töötab. 19) Ärge muutke ohutussüsteeme ega lülitage neid välja. 20) Veoga mudelitel lülitada enne mootori käivitamist välja  ülekanne ratastele. 21) Kasutada  ainult  masina  tootja poolt  heakskiidetud  li- saseadmeid. 22) Ärge kasutage masinat, kui lisaseadmed/vahendid ei  ole paigaldatud ettenähtud punktidesse. 23) Lülitada lõikeseade välja, peatada mootor ja ühenda-2 da lahti toitejuhe (veendudes, et kõik liikuvad osad oleksid  täielikult peatunud): –   Masina transportimise ajal; –   Iga kord, kui muruniitja jääb järelvalveta; –   Enne  ummistumise  põhjuse  eemaldamist  või  välja¬viskeava puhastamist; –   Enne  masina  kontrollimist,  puhastamist  või  sellel  töö- tamist; –   Kui on saanud löögi võõrkehalt. Kontrollida masina või- malikke  kahjustusi  ja  teha  vajalikud  parandused enne,  kui  seda uuesti kasutada.  24) Lülitada lõikeseade välja ja peatada mootor: –   Iga  kord,  kui eemaldatakse  või pannakse  tagasi  kogu- miskorv; –   Iga kord, kui eemaldatakse või paigaldatakse külgmise  väljaviske deektor; –   Enne lõikekõrguse reguleerimist, kui seda operatsiooni  ei saa teostada juhipositsioonilt. 25) Töötamise ajal hoida alati ohutut distantsi pöörlevast  lõikeseadmest vastavalt varre pikkusele. 26) TÄHELEPANU –  Purunemiste või õnnetuste korral töö  ajal seisata koheselt mootor ja eemaldada masin, et välti- da lisakahjustusi; õnnetuste puhul vigastustega endale või  teistele  alustada  koheselt  olukorrale  vastavate  esmaabi- võtetega  ja  pöörduda  vajaliku  ravi saamiseks  tervishoiu- asutuse poole. Eemaldada hoolikalt võimalikud jäägid, mis  võiksid põhjustada tähelepanuta jäämise korral kahjustusi  või vigastusi inimestele või loomadele. 27)  TÄHELEPANU  –  Antud  kasutusjuhendis  toodud  mü- ra–  ja vibratsioonitase on masina kasutamise maksimum- näitajad.  Tasakaalust  väljas  lõikeelemendi  kasutamine,  liigne liikumiskiirus, hoolduse puudumine mõjutavad mär- kimisväärselt müra ja vibratsiooni. Seetõttu on vajalik tar- vitusele võtta ennetavaid meetmeid, et hoida ära kõrgest  mürast  ja  vibratsiooni  survest  põhjustatud  kahjustused;  tegeleda masina hooldusega, kanda müravastaseid kõrva- klappe, teha töö ajal pause. 

D) HOOLDAMINE JA HOIULEPANEK

1)  TÄHELEPANU! –Ühendada  masin  lahti vooluvõrgust  ja  lugeda vastavaid juhendeid enne misthahes puhastus–  või  hooldustöö alustamist. Kanda sobivaid riideid ja töökindaid  kõigis kätele ohtlikes situatsioonides. 2)  TÄHELEPANU!  –  Kunagi  ei  tohi  kasutada  kulunud  või  kahjustunud  osadega masinat.  Vigadega  või kahjustatud  osad  tuleb  välja  vahetada  ning  mitte  kunagi  parandada.  Kasutada ainult originaal varuosi: mitte-originaal varuosa- de kasutamine ja/või ebaõige monteerimine kahjustab ma- sinat ohutust,  võib põhjustada  õnnetusi  või  vigastusi  ini- mestele ja vabastab  valmistaja mistahes  kohustusest  või  vastutusest. 3) Kõik hooldus–  ja reguleerimistööd, mida selles juhendis  kirjeldatud pole, tuleb läbi viia edasimüüja juures või spet- sialiseeritud  teeninduskeskuses,  kellel  on  kogemused  ja  vajalikud seadmed, et töö korrektselt teostada, säilitades  masina algne turvalisus.  Selleks sobimatutes kohtades või  ebakompetentsete  inimeste  poolt  teostatud  tööd  toovad  kaasa garantii igakülgse katkemise ja igasuguse valmista- japoolse kohustuse või vastutuse äralangemise. 4) Pärast iga kasutamist ühendada masina lahti vooluvõr- gust ja kontrollida võimalikke kahjustusi. 5) Et olla kindel masina ohutus töötamises, tuleb kõik mut- rid  ja  kruvid  alati  hoida  tugevalt  kinnitatuna.  Regulaarne  hooldus on ülimalt oluline ohutuse  tagamiseks ja selleks,  et masin töötaks hästi. 6)  Kontrollida  regulaarselt, et lõikeseadme kruvid oleksid  korralikult kinnitatud. 7) Kanda  töökindaid  lõikeseadmega töötades, seda lahti–   või tagasi monteerides. 8)  Tagada lõikeseadme tasakaalustamine,  kui teritatakse  tera.  Kõik  lõikeseadmega  seotud  toimingud  (mahavõtmi- ne, teritamine, tasakaalustamine, tagasipanek ja/või asen- damine)  on  vastavat  ettevalmistust  ja  vastavaid  tööriistu  nõudvad  keerulised  tööd;  turvalisuse  tagamiseks  peab  neid töid teostama vastavas teeninduskeskuses.  9) Masina reguleerimistöid tehes tuleb olla ettevaatlik välti- maks sõrmede  jäämist liikuva lõikeseadme ja masina liiku- matute osade vahele. 10) Lõikeseadet  ei tohi puudutada enne, kui masin ei ole  pistikupesast  välja  võetud  ja  lõikeseade  ei  ole  täielikult  peatunud.  Tööde  ajal  lõikeseadmega  pöörata  tähelepa- nu, sest lõikeseade võib liikuda isegi siis, kui masin on võr- gust väljas. 11) Kontrollida sagedasti külgmise väljaviske kaitset või ta- gumise väljaviske kaitset, kogumiskorvi, et kontrollida ku- lumist või kahjustumist. Vahetada need välja, kui on kah- justunud. 12) Vahetada välja juhised ja hoiatusi kandvad kleebised,  kui need on kahjustada saanud. 13) Hoida masinat lastele kättesaamatus kohas. 14) Enne, kui paigutada masin mistahes ruumi, lasta moo- toril maha jahtuda. 15) Tuleohu vähendamiseks tuleb masin ja eriti mootor hoi- da  puhtana  rohujääkidest,  lehtedest  või  liigsest  rasvast.  Tühjendada  kogumiskorv  ja  ärge  jätke  anumaid  niidetud  rohuga kinnisesse ruumi. E) LISAHOIATUSED 1)  Masinat  ei  tohi  kasutada  plahvatusohtlikus  keskkon- nas, kergestisüttivate vedelike, gaasi või tolmu läheduses.  Elektrilised tööriistad tekitavad sädemeid, mis võivad tolmu  või aurud süüdata. 2) Hoida pikendusjuhe lõikeseadmest kaugel. Lõikeseade  võib juhet kahjustada ja põhjustada kontakti pinge all ole- vate osadega. 3)  Ärge  sõitke  kunagi  muruniidukiga  üle  elektrijuhtme.  Niitmise ajal tuleb elektrijuhet vedada alati muruniitja taga  ja alati juba niidetud pool. Kasutada juhtmehoidja konksu,  nagu näidatud käesolevas  juhendis, et  vältida juhtme  ju- huslikku lahtitulekut,  tagades selle õige, ilma surveta aset- semine pistikupesas. 4)  Toita  seadet  läbi  rikkevooluseadme  (RCD  –  Residual  Current Device ) vooluga, mille tugevus ei ületa 30 mA. 5)  Masina  pistik  peab  sobima  pistikupesasse.  Pistikut  ei  tohi kunagi ümber teha. Ärge kasutage adaptereid maan- dusega varustatud masinatel. Ümberehitamata ja  pistiku- pesasse sobivad pistikud vähendavad elektrilöögi ohtu. 6) Kui masina toitejuhe on kahjustatud, tuleb see välja va- hetada ainult originaalvaruosaga kas  teie edasimüüja  või  spetsialiseeritud keskuse poolt.  7) Mistahes elektrilise aparaadi püsiühenduse maja elektri- võrku peab tegema väljaõppinud elektrik vastavalt kehtiva- tele normatiividele.  Ebaõige ühendus võib tekitada inimes- tele tõsiseid, ka surmavaid kahjustusi. 8) TÄHELEPANU: OHT! Niiskus ja elekter ei sobi kokku:  Elektrijuhtmete  käsitsemine  ja  ühendamine  peab  toimu- ma kuivas; –   Elektripistik või juhe  ei tohi kunagi olla kontaktis niiske  kohaga (veeloik või märg rohi); –   Juhtmete vahelised ühendused ja pistikud peavad olema  veekindlad. Kasutada kaubanduses saadavaid nõuetele  vastavaid pikendusjuhtmeid, mis on pistikuga ühes tükis3 ja veekindlad. 9) Toitejuhtmed ei tohi olla madalama kvaliteediga kui tüüp  H05RN-F  või  H05VV-F,  minimaalse  ristlõikega  vähemalt  1,5 mm² ja maksimaalse soovitatud pikkusega 25m. 10) Enne masina käivitamist haakida juhe juhtmehoidjasse. 11) Juhet ei tohi kasutada valesti. Ärge kasutage juhet ma- sina transportimiseks, tõmbamiseks või masina eemalda- miseks  pistikupesast.  Hoida  juhet  kuumuse, õli,  teravate  nurkade või liikuvate osade eest. Kahjustatud või keerdu- läinud juhe suurendab elektrilöögi ohtu. 12) Ärge hoidke pikendusjuhet töö ajal rullis, et vältida sel- le ülekuumenemist. 13)  Vältida  keha  kontakti  massi  või  maandusega  pin- dadega  nagu  torud,  radiaatorid,  pliidid,  külmutuskapid.  Elektrilöögi oht suureneb, kui keha puutub massi või maan- dusega kokku. 14)  Ärge  masinat  üle  koormake.  Kasutada  tööks  sobivat  masinat. Tööks sobiv masin teeb töö ära paremini ja kind- lamalt ning kiirusel, milleks on projekteeritud.

F) TRANSPORTIMINE JA LIIGUTAMINE

1) Iga kord, kui masinat on vaja liigutada, tõsta, transporti- da või kallutada tuleb:  –   Panna kätte paksud töökindad; –   Võtta  kinni  masina  nendest  osadest,  mis  võimaldavad  kindlat haaret, arvestades kaalu ja selle jagunemist; –   Kasutada masina kaalule, transpordivahendile ja koha- le,  kust masin  tuleb  võtta või kuhu ta tuleb panna, vas- tavat arvu inimesi  –   Veenduda,  et  masina  liigutamine  ei  tekitaks  kahju  või  vigastusi. 2) Transportimise ajal kinnitada masin köite või kettide abil. G) KESKKONNAKAITSE 1) Keskkonnakaitse peab masina kasutamisel olema oluli- ne ja prioriteetne aspekt kaitsmaks meie tsiviilse kooselu ja  keskkonna huve. Vältida naabrite segamist. 2) Järgida täpselt kohalikke norme, mis puudutavad paken- dite, kahjustatud osade ja muu keskkonnaohtliku kõrvalda- mist; neid jäätmeid ei tohi visata prügi hulka, vaid need tu- leb eraldada ja viia vastavatesse kogumispunktidesse, kus  hoolitsetakse materjalide ümbertöötluse eest. 3) Järgida täpselt kohalikke nõudeid, mis puudutavad lõike- jääkide ümbertöötlust. 4) Kui masinat enam ei kasuta, ärge visake seda looduses- se, vaid pöörduda vastavalt kohalikele kehtivatele normide- le jäätmekäitluspunkti poole. MASINAGA TUTVUMINE

MASINA KIRJELDUS JA KASUTUSALA

Antud masin on aiatehnika ja täpsemalt seisva juhiga mu- runiitja. Masin  koosneb  põhiliselt  mootorist,  mis  käivitab  karteri- ga kaetud lõikeseadme, varustatud ratastega ja ühe käe- pidemega.  Kasutaja saab juhtida masinat ja käivitada põhilisi juhtimis- seadmeid jäädes alati käepideme taha ja seega ohutusse  kaugusesse pöörlevast lõikeseadmest. Kasutaja kaugene- mine masinast põhjustab mootori ja pöörleva seadme seis- kumise paari sekundi jooksul. Ettenähtud kasutus Antud masin on projekteeritud ja ehitatud muru niitmiseks  (ja kogumiseks) aedades ja rohualadel, mille suurus vastab  lõikevõimsusele, mida teostab seisev töötaja. Lisaseadmete või spetsiaalsete lisandite abil saab vältida  niidetud rohu kogumist või luua „multsimis“ efekti niidetud  rohu ladestamisega maapinnale.  Kasutaja tüüp Antud masin on ette nähtud kasutamiseks tarbijatele, see- ga  mitte  professionaalsetele  operaatoritele.  Antud  masin  on ette nähtud harrastuskasutamiseks. Ebaõige kasutus Mistahes muu kasutus, mis erineb ülalnimetatust, võib olla  ohtlik ja tekitada kahju inimestele ja/või esemetele.  Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult): –   vedada masinal inimesi, lapsi või loomi; –   lasta ennast masinal vedada; –   kasutada  masinat  koormuste  vedamiseks  või  lükkami- seks; –   kasutada masinat lehtede või prügi kogumiseks; –   masina kasutamine hekkide pügamiseks või rohust eri- neva taimestiku niitmiseks; –   masina kasutamine rohkem kui ühe inimese poolt; –   sisestada pöörlev seade ilma rohuta lõikudel.

IDENTIFITSEERIMISETIKETT JA MASINA

KOMPONENDID (vaata jooniseid lk. ii) 1.    Müravõimsuse tase 2.   CE Vastavusmärgistus  3.   Valmistamisaasta  4.   Muruniitja tüüp 5.   Matriklinumber  6.   Ehitaja nimi ja aadress 7.   Artiklikood  8.   Nominaalvõimsus ja mootori töötamise  maksimaalne kiirus 9.   Kaal kilodes

10. Toite pinge ja sagedus

10a.   Elektriohutuse aste

13.   Lõikeseade 14.   Tagumise väljaviske kaitse 15.   Kogumiskorv 

17.   Lüliti seade 18.   Elektrijuhtme haak Vahetult pärast masina omandamist kirjutada identitsee- rimisnumbrid (3 – 4 –  5) vastavatele kohtadele kasutusju- hendi viimasel lehel. Vastavusdeklaratsiooni näidis asub kasutusjuhendi eelvii- masel leheküljel. Ärge visake elektrilisi seadmeid majapidamisjääkide  hulka.  Vastavalt  Euroopa  direktiivile  2012/19/EL4 elektri–  ja  elektroonikaseadmete  jäätmete  kohta  ja  selle  rakendamisele vastavuses riiklike normidega, tuleb äravi- satavad elektriseadmed koguda eraldi, et neid ökoloogili- selt korduskasutada. Kui elektriseadmed visatakse prügi- mäele või kaevatakse maha, võivad kahjulikud ained jõuda  veesoonteni  ja  pääseda  toiduahelasse,  kahjustades  teie  tervist ja heaolu. Täpsema info saamiseks antud toote kõr- valdamise kohta, võtke ühendust vastava koduste jäätmete  jäätmekäitlusrmaga või teie edasimüüjaga.

JUHTIMISSEADMETEL OLEVATE SÜMBOLITE

KIRJELDUS (kus on ette nähtud) 20.   TÄHELEPANU –  Mootori käivitamine põhjustab sama- aegselt lõikeseadme sisestamise. 21.   Seiskamine  22.   K ä i k   OHUTUSNÕUDED –  Teie muruniitjat tuleb kasutada ette- vaatlikult.  Selleks  on  masinale  paigutatud  piktogrammid,  mis peavad teile meenutama põhilisi ettevaatusmeetmeid.  Nende tähendust on selgitatud edaspidi. Soovitame teil lu- geda tähelepanelikult antud juhendi vastavas peatükis kir- jeldatud ohutusnõudeid. Asendada kahjustunud või loetamatud etiketid.

61.  Tähelepanu:  Lugeda  läbi  kasutusjuhend  enne  masi-

62.  Väljaviske oht. Masina  kasutamise ajal  hoida tööpiir-

konnast eemale kõrvalised isikud.

63.  Ettevaatust terava lõikeseadmega: Võtta toitejuhe pis-

tikust enne  hooldustööd või kui  juhe  on kahjustatud.  Ärge pange käsi või jalgu lõikeseadme korpusesse. 

64.  Tähelepanu: hoida toitejuhe lõikeseadmest kaugel.

65.  Ainult akuga muruniidukile.

66.  Masin ei tohi olla vihma või niiskuse käes.

67.  Ettevaatust  terava  lõikeseadmega:  lõikeseade  jätkab 

pöörlemist ka pärast mootori väljalülitamist. KASUTUSREEGLID PANE TÄHELE – Seos tekstis sisalduvate viidete ja vastavate jooniste vahel (mis asetsevad lehek. Iii ja järgnevad) on näidatud numbriga, mis on iga peatü- ki ees.

1. VIIA LÕPULE MONTEERIMINE

PANE TÄHELE Masina mõned komponendid võivad tar- nides olla juba monteeritud. TÄHELEPANU! Lahtipakkimine ja kokkumonteeri- mise lõpuleviimine peavad toimuma tasasel ja kindlal pinnal, piisavalt peab olema ruumi masina ja pakendite liigutamiseks, kasutada alati sobivaid tööriistu. Pakendite ümbertöötlus peab toimuma vastavalt kohali- kele kehtivatele nõuetele. 1.1a Varre monteerimine (Tüüp „I“ – Mudel 340) Sisestada  vastavatesse  avadesse  varre  alumised  parem  (11) ja vasak (12) pool ning kinnitada need kaasaantud kru- vide (13) ja seibidega (13a). Monteerida varre ülemine  osa (14)  ja kinnitada  see kahe  alumise osa (11) ja (12) külge ülemiste kangidega (15) (mis  on eelnevalt eamaldatud vastavatest avaustest), sisestage  ühte kahest  avausest  (3)  või  (4)  vastavalt  soovitud  lõpp- kõrgusele.  Hoidmisjõu reguleerimiseks tuleb iga kang (15) lahti võtta  ja keerata seda teljel vastavalt vajadusele kas rohkem kin- ni või lahti, et garanteerida ülemise osa (14) kindel kinnitus  varre alumiste osade (11) ja (12) külge, ilma nende kinnita- miseks või lahti tegemiseks liigset jõudu kasutamata. Haakida  juhe  (16)  juhtmehoidjate  (17)  ja (18) külge, nagu  näidatud. 1.1b Varre monteerimine (Tüüp „II“ – Mudel 340) Sisestada  vastavatesse  avadesse  varre  alumised  parem  (11) ja vasak (12) pool ning kinnitada need kaasaantud kru- vide (13) ja seibidega (13a). Monteerida varre ülemine  osa (14)  ja kinnitada  see kahe  alumise osa (11) ja (12) külge ülemiste nuppudega (15) (mis  on eelnevalt eamaldatud vastavatest avaustest), sisestage  ühte kahest  avausest  (3)  või  (4)  vastavalt  soovitud  lõpp- kõrgusele.  Haakida  juhe  (16)  juhtmehoidjate  (17)  ja (18) külge, nagu  näidatud. Kaablikonksu (19) õige asend on näidatud. 1.1c Varre monteerimine (Tüüp „III“ – Mudel 380 - 420) Viia  tööasendisse  varre  kaks,  juba  monteeritud,  alumist  osa  (11)  ja  (12),  viies  hammas  tähistusega  «>»  kokku  AINULT  ühega  kahest  hammastiku  avausest  tähistusega  «1» või «2» vastavalt soovitud kõrgusele, seejärel kinnitada  kaks alumist kangi (13). Positisoon peab olema sama mõlemal poolel.  Monteerida varre ülemine  osa (14)  ja kinnitada  see kahe  alumise osa (11) ja (12) külge ülemiste kangidega (15) (mis  on eelnevalt eamaldatud vastavatest avaustest), sisestage  ühte kahest  avausest  (3)  või  (4)  vastavalt  soovitud  lõpp- kõrgusele.  Hoidmisjõu reguleerimiseks tuleb iga kang (15) lahti võtta  ja keerata seda teljel vastavalt vajadusele kas rohkem kin- ni või lahti, et garanteerida ülemise osa (14) kindel kinnitus  varre alumiste osade (11) ja (12) külge, ilma nende kinnita- miseks või lahti tegemiseks liigset jõudu kasutamata. Haakida  juhe  (16)  juhtmehoidjate  (17)  ja (18) külge, nagu  näidatud. 1.1d Varre monteerimine (Tüüp „IV“ – Mudel 380 - 420) Viia  tööasendisse  varre  kaks,  juba  monteeritud,  alumist  osa  (11)  ja  (12),  viies  hammas  tähistusega  «>»  kokku  AINULT  ühega  kahest  hammastiku  avausest  tähistusega  «1» või «2» vastavalt soovitud kõrgusele, seejärel kinnitada  kaks alumist kangi (13). Positisoon peab olema sama mõlemal poolel.  Monteerida varre ülemine  osa (14)  ja kinnitada  see kahe  alumise osa (11) ja (12) külge ülemiste nuppudega (15) (mis  on eelnevalt eamaldatud vastavatest avaustest), sisestage  ühte kahest  avausest  (3)  või  (4)  vastavalt  soovitud  lõpp- kõrgusele.  Haakida  juhe  (16)  juhtmehoidjate  (17)  ja (18) külge, nagu  näidatud. Kaablikonksu (19) õige asend on näidatud.

1.2 Kogumiskorvi monteerimine

Ühendada omavahel kogumiskorvi kaks külgmist osa (1) ja  (2) ja monteerida seejärel ülemine osa (3), haakides õigesti  kõik ümbritsevad haagid.5 Monteerida sang (4) kogumiskorvi (13) ülemisele osale, si- sestades see klõpsuga vastavatele kohtadele. 

2. JUHTIMISSEADMETE KIRJELDUS

PANE TÄHELE Juhtimisseadmetel näidatud sümbolite tähendust selgitatakse järgnevatel lehekülgedel.

2.1 Kaheastmeline lüliti

Mootorit juhib kaheastmeline lüliti, et vältida juhuslikku käi- vitumist. Käivitamiseks vajutada nuppu (2) ja tõmmata hooba (1) või  ühte kahest hoovast (1a). TÄHELEPANU! Mootori käivitamine põhjustab sa- maaegselt lõikeseadme sisestamise. Mootor seiskub automaatselt hoova (1) või mõlemate hoo- bade lahti laskmisel.

2.2 Lõikekõrguse reguleerimine

PANE TÄHELE Antud masinaga on võimalik muru niita mitmel erineval moel; enne töö alustamist tuleb masin sea- distada vastavalt soovitud niitmistüübile. TÖÖD TEOSTADA VÄLJALÜLITATUD MOOTORIGA. 3.1a Eeltööd lõikamiseks ja rohu kogumiseks kogumiskorvi: –   Tõsta üles tagumise väljaviske kaitse (1) ja panna õigesti  külge kogumiskorv (2), nagu joonisel näidatud. 3.1b Eeltööd lõikamiseks ja rohu tagumiseks väljaviskamiseks: –   Eemaldada kogumiskorv ja veenduda, et tagumise välja- viske kaitse (1) jääks stabiilselt alla. 3.1c Eeltööd niitmiseks ja rohu purustamiseks („multsimis“ funktsioon – kui on ette nähtud): –   Tõsta  üles  tagumise  väljaviske  kaitse  (1)  ja  sisestada  deektori (5) kork väljaviskeavasse ja suruda see lõpuni,  kuni haagite õigesti alumise ääre väljaviskeava äärele. Deektori korgi (5) eemaldamiseks tõsta tagumise väljavis- ke kaitset (1) ja võtta see välja, hoides seda tõstetult, nii et  saab alumise ääre lahti haakida väljaviskeava äärelt.

Kinnitada pikendusjuhe õigesti, nagu näidatud. Mootori käivitamiseks vajutada ohutusnuppu (2) ja tõmma- ta lüliti hooba (1) või ühte kahest hoovast (1a). TÄHTIS Masina käivitamisel võivad esineda hetkelised pingelangused. Teiste toitevõrku ühendatud seadmete võimalike häirete vältimiseks kontrollida, et selle takistus oleks väiksem kui

Niitmise ajal jälgida, et elektrijuhe oleks alati selja taga ja  juba niidetud muru poolel. Muru väljanägemine tuleb parem, kui niita alati samal lõike- kõrgusel ja vaheldumisi kahes suunas. Kui kogumiskorv saab liiga täis, ei ole rohu kogumine enam  tõhus ja muruniitja hääl muutub. Kogumiskorvi eemaldamiseks ja tühjendamiseks, –    vabastada lüliti hoob  ja oodata lõikeseadme seiskumist; –   tõsta üles tagumise väljaviske kaitse, haarata kinni san- gast ja eemaldada kogumiskorv, hoides seda püsti.

• „Multsimise“ puhul: vältida  alati  suurte  rohukoguste  niitmist.  Kunagi  ei  tohi  niita  ühe  niidukorraga  rohkem,  kui üks kolmandik niidetava rohu kõrgusest!  Seada lii- kumiskiirus  vastavusse  muru  olukorraga  ja  niidetava  muru kogusega. Nõuanded muru hoolduseks Iga tüüpi muru on erinevate omadustega ning võib hooldu- seks  vajada  erinevaid  tingimusi;  lugeda  alati  seemnepa- kendilt soovitusi niitmiskõrguse kohta, mis on seotud vas- tava tööpiirkonna kasvutingimustega. Tuleb arvestada, et enamus murutaimedest koosneb ühest  varrest ja ühest või rohkemast lehtedest. Kui lehed lõiga- takse  täielikult  maha,  muru  kahjustub  ja  taastumine  on  raskendatud. Üldiselt kehtivad järgnevad soovitused:: –   liiga madal lõige põhjustab rebimist ja muruvaiba hõrene- mist, väljanägemine „laiguline”; –   suvel  peab  niitma  kõrgemalt,  et  vältida  maapinna  kui- vamist; –   niita ei tohi märga rohtu; see võib põhjustada pöörleva  lõikeseadme efektiivsuse vähenemist muru suhtes, jää- des selle külge põhjustab muruvaiba rebimist; –   kui muru on eriti kõrge, tuleb esmalt niita masina kõrgei- mal lubatud niidukõrgusel ja seejärel niita teist korda ka- he või kolme päeva pärast.

Töö lõppedes lasta hoob (1) või mõlemad hoovad (1a) lahti.  Tõmmata  pikendusjuhe  välja  ESMALT  üldpesast  (2)  ja  SEEJÄREL muruniiduki lüliti poolt (3). OODATA LÕIKESEADME  SEISKUMISENI enne mistahes  töö teostamist muruniitjal. TÄHTIS Juhul, kui mootor seiskub töö ajal ülekuumene- mise tõttu, tuleb oodata umbes 5 minutit, enne kui seda võib uuesti käivitada.

4. KORRALINE HOOLDUS

Hoida muruniitjat kuivas kohas. TÄHTIS Regulaarne ning täpne hooldus on hädavajalik, et töötamine oleks kogu aeg ohutu ja et hoida masin alg- ses töökorras. Kõik reguleerimis–  või hooldustööd tuleb teha seisva moo- toriga, masin elektrivõrgust lahti ühendatud. 1)   Enne masina mistahes puhastus-, hooldus –  või regu- leerimistööd, panna kätte paksud töökindad. 2)   Pärast iga niitmist kõrvaldada korpuse külge jäänud ro- hujäätmed ja pori vältimaks, et need ära kuivades takis- taksid muruniiduki järgmist käivitamist. 3)   Kontrollida alati, et õhuavad oleks prahist puhtad.6 Mistahes kahtluse või probleemi korral pöörduda kohe lähi- ma teeniduskeskuse või teie edasimüüja poole. 

4.1 Vertikaalne hoiulepanek

(Mudel 380 – 420) Vajadusel võib masina ära panna vertikaalselt konksu kül- ge riputades. TÄHELEPANU! Kontrollida, et konks ja vastav kin- nitussüsteem oleksid sobivad ja võimelised kandma masina kaalu; pöörata tähelepanu ja valvata hoolega, et lapsed või loomad ei roniks masinale, suurendades konksu külge kinnitatud raskust. Haakida masin nii, et lõikeseade jääks suunaga seina poole või oleks sobivalt kaetud, nii et see ei kujutaks ka tahtmatu või juhusliku kokkupuute korral inimestele, lastele või loomadele ohtu. Masina hoiustamiseks vertikaalselt,  võtta  lahti  sangad  (1  – Tüüp „III“) või lõdvendada nuppe (2 – Tüüp „IV“) ja pöö- rata  ettepoole  vart  nii,  et  hammas  tähistusega  «>»  haa- kuks  TÄPSELT  avausega  hammastikus  tähistusega  «S»,  seejärel  blokeerida  sangad  (1 -  Tüüp  “III”)  või nupud  (2  -  Tüüp “IV”). Positisoon peab olema sama mõlemal poolel. 

4.2 Lõikeseadme hooldus

Kõik tööd pöörleval seadmel on soovitav lasta teha spetsia- liseeritud  teeninduskeskuses,  kus  on  selleks  sobivaimad  vahendid.Antud  masinal  tuleb  kasutada  lõikeseadet,  mis  kannab leheküljel ii asuvas tabelis näidatud koodi. Arvestades toote arengut, võib ülalnimetatud lõikeseadme   aja jooksul välja vahetada teisega, mille vahetus–  ja töö- ohutusomadused on analoogsed.  Monteerida lõikeseade (2) tagasi, koodiga  maapinna poo- le, jälgides joonisel näidatud järjestust Kinnitada keskmine kruvi  (1) dünamomeetrilise võtmega,  seatud  30  Nm  peale  (mudelile  340)  või  16-20  Nm  peale  (mudelile 380 – 420).

4.3 Edasiveo reguleerimine

Edasiveoga mudelitel saavutatakse rihma õige pinge mutri  (1) abil, kuni näidatud mõõdu (6 mm) saavutamiseni. 

4.4 Õhuava puhastamine

Kord kuus eemaldada õhuavast tolm ja rohujäätmed, puhu- des suruõhuga võrgu juures.

Mida teha, kui... Probleemi põhjus Parandamine

1. Elektriline muruniitja ei tööta

Elektripistiku tugevus ei  ole piisav Ühendada masin  piisava tugevusega elektripistikusse Töötavad teised elektrilised  seadmed Ärge ühendage samasse  pistikusse samaaegselt  teisi seadmeid

3. Niidetud rohi ei kogune enam kogumiskorvi

Lõikeseade on saanud  löögi Teritada lõikeseade või  vahetada välja Kontrollida, et tiivad suunaksid rohu  kogumiskorvi poole Korpuse sisemus on must Puhastada korpuse  sisemus, et lihtsustada  rohu liikumist kogumiskorvi  poole

4. Muru niitmine on raskendatud

Lõikeseade ei ole heas  korras Teritada lõikeseade või  vahetada välja

5. Masin hakkab anomaalselt vibreerima

Kahjustused või lahtised  osad Peatada masin ja  ühendada lahti toitejuhe Kontrollida võimalikke  kahjustusi Kontrollida, kas on  lõdvenenud osi ja need  kinnitada Kontroll, vahetus või parandus teha  spetsialiseeritud teeninduskeskuses1

EÜ vastavusdeklaratsioon (Masinadirektiiv 2006/42/EÜ, Lisa II, osa A)

Seisva juhiga elektriline muruniitja / muruniitja a) Tüüp / Põhimudel b) Kaubanduslik mudel c) Ehitusaasta d) Matrikkel e) Mootor: elektriline

3. Vastab direktiivide nõuetele:

f) Kinnitav asutus g) EÜ tüübihindamine

4. Viide ühtlustatud standarditele

i) Mõõdetud helivõimsuse tase

j) Garanteeritud helivõimsuse tase k) Lõikelaius q) Tehnilise Lehe autoriseeritud koostaja: r) Koht ja KuupäevRealizzazione: EDIPROM - Bergamo © by GGP ITALY spa
