INSTRUKCJA OBSŁUGI AL1 34 E 1400 W ALPINA

Kosiarka elektryczna prowadzona przez operatora pieszego - INSTRUKCJE OBSŁUGI OSTRZEŻENIE: przed użyciem maszyny, należy uważnie przeczytać niniejszą instrukcję.

[2]   Moc znamionowa * [3]   Maks. prędkość obrotowa silnika * [4]   Masa maszyny * [5]   Napięcie i częstotliwość zasilania [6]   Szerokość koszenia [7]   Poziom ciśnienia akustycznego  [8]   Błąd pomiaru [9]   Poziom mocy akustycznej zmierzony [10]   Gwarantowany poziom mocy akustycznej [11]   Poziom wibracji [12]   Wymiary (długość/szerokość/wysokość) [13]   Kod agregatu tnącego [14]   Akcesoria [15]   Zestaw mulczujący

• W celu uzyskania konkretnych danych,  należy się odnieść do wskazówek  zamieszczonych na tabliczce  identykacyjnej maszyny.

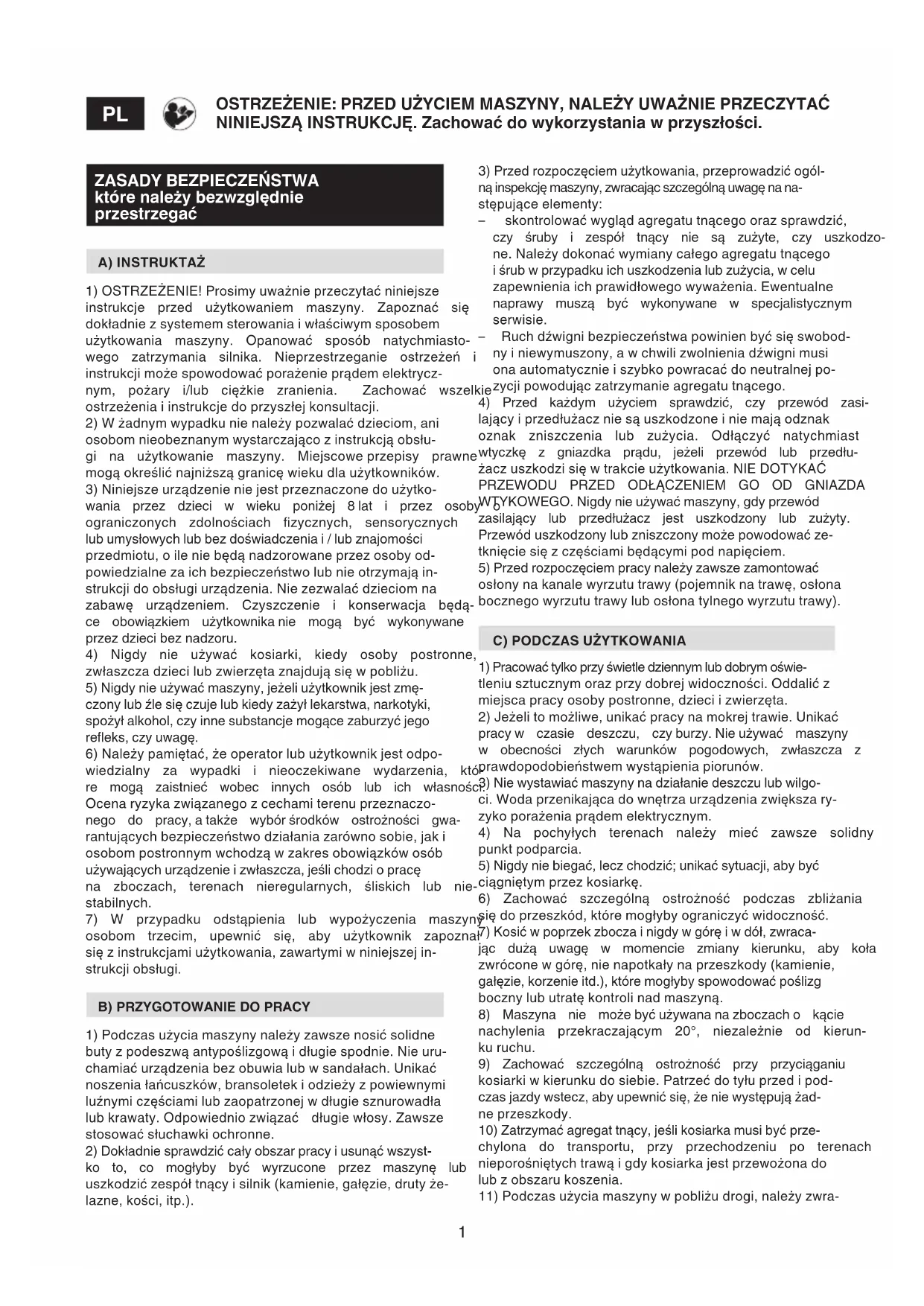

które należy bezwzględnie przestrzegać A) INSTRUKTAŻ 1) OSTRZEŻENIE! Prosimy uważnie przeczytać niniejsze  instrukcje  przed  użytkowaniem  maszyny.  Zapoznać  się  dokładnie z systemem sterowania i właściwym sposobem  użytkowania  maszyny.  Opanować  sposób  natychmiasto- wego  zatrzymania  silnika.  Nieprzestrzeganie  ostrzeżeń  i  instrukcji może spowodować porażenie prądem elektrycz- nym,  pożary  i/lub  ciężkie  zranienia.    Zachować  wszelkie  ostrzeżenia i instrukcje do przyszłej konsultacji.  2) W żadnym wypadku nie należy pozwalać dzieciom, ani  osobom nieobeznanym wystarczająco z instrukcją obsłu- gi  na  użytkowanie  maszyny.  Miejscowe przepisy  prawne  mogą określić najniższą granicę wieku dla użytkowników. 3) Niniejsze urządzenie nie jest przeznaczone do użytko- wania  przez  dzieci  w  wieku  poniżej  8 lat  i  przez  osoby  o  ograniczonych  zdolnościach  zycznych,  sensorycznych  lub umysłowych lub bez doświadczenia i / lub znajomości  przedmiotu, o ile nie będą nadzorowane przez osoby od- powiedzialne za ich bezpieczeństwo lub nie otrzymają in- strukcji do obsługi urządzenia. Nie zezwalać dzieciom na  zabawę  urządzeniem.  Czyszczenie  i  konserwacja  będą- ce  obowiązkiem  użytkownika nie  mogą  być  wykonywane  przez dzieci bez nadzoru. 4)  Nigdy  nie  używać  kosiarki,  kiedy  osoby  postronne,  zwłaszcza dzieci lub zwierzęta znajdują się w pobliżu. 5) Nigdy nie używać maszyny, jeżeli użytkownik jest zmę- czony lub źle się czuje lub kiedy zażył lekarstwa, narkotyki,  spożył alkohol, czy inne substancje mogące zaburzyć jego  reeks, czy uwagę. 6) Należy pamiętać, że operator lub użytkownik jest odpo- wiedzialny  za  wypadki  i  nieoczekiwane  wydarzenia,  któ- re  mogą  zaistnieć  wobec  innych  osób  lub  ich  własności.  Ocena ryzyka związanego z cechami terenu przeznaczo- nego  do  pracy, a także  wybór środków  ostrożności  gwa- rantujących bezpieczeństwo działania zarówno sobie, jak i  osobom postronnym wchodzą w zakres obowiązków osób  używających urządzenie i zwłaszcza, jeśli chodzi o pracę  na  zboczach,  terenach  nieregularnych,  śliskich  lub  nie- stabilnych. 7)  W  przypadku  odstąpienia  lub  wypożyczenia  maszyny  osobom  trzecim,  upewnić  się,  aby  użytkownik  zapoznał  się z instrukcjami użytkowania, zawartymi w niniejszej in- strukcji obsługi. 

B) PRZYGOTOWANIE DO PRACY

1) Podczas użycia maszyny należy zawsze nosić solidne  buty z podeszwą antypoślizgową i długie spodnie. Nie uru- chamiać urządzenia bez obuwia lub w sandałach. Unikać  noszenia łańcuszków, bransoletek i odzieży z powiewnymi  luźnymi częściami lub zaopatrzonej w długie sznurowadła  lub krawaty. Odpowiednio związać  długie włosy. Zawsze  stosować słuchawki ochronne. 2) Dokładnie sprawdzić cały obszar pracy i usunąć wszyst- ko  to,  co  mogłyby  być  wyrzucone  przez  maszynę  lub  uszkodzić zespół tnący i silnik (kamienie, gałęzie, druty że- lazne, kości, itp.).

OSTRZEŻENIE: PRZED UŻYCIEM MASZYNY, NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ. Zachować do wykorzystania w przyszłości. 3) Przed rozpoczęciem użytkowania, przeprowadzić ogól- ną inspekcję maszyny, zwracając szczególną uwagę na na- stępujące elementy: –    skontrolować wygląd agregatu tnącego oraz sprawdzić,  czy  śruby  i  zespół  tnący  nie  są  zużyte,  czy  uszkodzo- ne. Należy dokonać wymiany całego agregatu tnącego  i śrub w przypadku ich uszkodzenia lub zużycia, w celu  zapewnienia ich prawidłowego wyważenia. Ewentualne  naprawy  muszą  być  wykonywane  w  specjalistycznym  serwisie. –   Ruch dźwigni bezpieczeństwa powinien być się swobod- ny i niewymuszony, a w chwili zwolnienia dźwigni musi  ona automatycznie i szybko powracać do neutralnej po- zycji powodując zatrzymanie agregatu tnącego. 4)  Przed  każdym  użyciem  sprawdzić,  czy  przewód  zasi- lający i przedłużacz nie są uszkodzone i nie mają odznak  oznak  zniszczenia  lub  zużycia.  Odłączyć  natychmiast  wtyczkę  z  gniazdka  prądu,  jeżeli  przewód  lub  przedłu- żacz uszkodzi się w trakcie użytkowania. NIE DOTYKAĆ  PRZEWODU  PRZED  ODŁĄCZENIEM  GO  OD  GNIAZDA  WTYKOWEGO. Nigdy nie używać maszyny, gdy przewód  zasilający  lub  przedłużacz  jest  uszkodzony  lub  zużyty.  Przewód uszkodzony lub zniszczony może powodować ze- tknięcie się z częściami będącymi pod napięciem. 5) Przed rozpoczęciem pracy należy zawsze zamontować  osłony na kanale wyrzutu trawy (pojemnik na trawę, osłona  bocznego wyrzutu trawy lub osłona tylnego wyrzutu trawy).

C) PODCZAS UŻYTKOWANIA

1) Pracować tylko przy świetle dziennym lub dobrym oświe- tleniu sztucznym oraz przy dobrej widoczności. Oddalić z  miejsca pracy osoby postronne, dzieci i zwierzęta. 2) Jeżeli to możliwe, unikać pracy na mokrej trawie. Unikać  pracy w  czasie  deszczu,  czy burzy. Nie używać  maszyny  w  obecności  złych  warunków  pogodowych,  zwłaszcza  z  prawdopodobieństwem wystąpienia piorunów. 3) Nie wystawiać maszyny na działanie deszczu lub wilgo- ci. Woda przenikająca do wnętrza urządzenia zwiększa ry- zyko porażenia prądem elektrycznym. 4)  Na  pochyłych  terenach  należy  mieć  zawsze  solidny  punkt podparcia. 5) Nigdy nie biegać, lecz chodzić; unikać sytuacji, aby być  ciągniętym przez kosiarkę. 6)  Zachować  szczególną  ostrożność  podczas  zbliżania  się do przeszkód, które mogłyby ograniczyć widoczność. 7) Kosić w poprzek zbocza i nigdy w górę i w dół, zwraca- jąc  dużą  uwagę  w  momencie  zmiany  kierunku,  aby  koła  zwrócone w górę, nie napotkały na przeszkody (kamienie,  gałęzie, korzenie itd.), które mogłyby spowodować poślizg  boczny lub utratę kontroli nad maszyną. 8)  Maszyna  nie  może być używana na zboczach o  kącie  nachylenia  przekraczającym  20°,  niezależnie  od  kierun- ku ruchu.   9)  Zachować  szczególną  ostrożność  przy  przyciąganiu  kosiarki w kierunku do siebie. Patrzeć do tyłu przed i pod- czas jazdy wstecz, aby upewnić się, że nie występują żad- ne przeszkody. 10) Zatrzymać agregat tnący, jeśli kosiarka musi być prze- chylona  do  transportu,  przy  przechodzeniu  po  terenach  nieporośniętych trawą i gdy kosiarka jest przewożona do  lub z obszaru koszenia.  11) Podczas użycia maszyny w pobliżu drogi, należy zwra-2 cać uwagę na ruch. 12) Nigdy nie używać maszyny z uszkodzonymi osłonami  lub bez pojemnika na trawę, osłony bocznego wyrzutu tra- wy lub osłony tylnego wyrzutu trawy.  13) Zachować szczególną ostrożność w pobliżu stromych  zboczy, rowów czy wałów ochronnych.  14)  Uruchamiać  silnik  z  ostrożnością,  według  instrukcji  i  trzymając stopy z dala od agregatu tnącego.  15) Podczas uruchamiania kosiarki obie ręce muszą znaj- dować się na uchwycie. 16) Nie przechylać kosiarki do rozruchu. Wykonywać roz- ruch na powierzchni płaskiej, wolnej od przeszkód czy wy- sokiej trawy.  17)  Nie zbliżać rąk ani nóg  do części  obrotowych lub nie  wsuwać ich pod nie. Trzymać się zawsze z dala od otwo- ru wyrzutu trawy. 18) Nie podnosić lub przewozić kosiarki z włączonym sil- nikiem. 19) Nie wyłączać systemów zabezpieczających, ani nie do- konywać na nich żadnych przeróbek. 20) W modelach z napędem, odłączyć sprzęgło napędu na  koła, przed uruchomieniem silnika. 21)  Używać  wyłącznie  akcesoriów  zatwierdzonych  przez  producenta maszyny. 22) Nie używać maszyny, gdy akcesoria/narzędzia nie są  zainstalowane w odpowiednich miejscach. 23)  Odłączyć  agregat  tnący,  zatrzymać  silnik  i  odłączyć  przewód zasilający (upewniając się, że wszystkie ruchome  części całkowicie się zatrzymały): –   Podczas transportu maszyny; –   Za  każdym  razem,  kiedy  kosiarka  jest  pozostawiona  bez nadzoru; –   Przed usunięciem przyczyny zablokowania lub oczysz- czeniem kanału wyrzutu; –   Przed  kontrolą,  czyszczeniem  lub  dokonywaniem  prac  konserwacyjnych przy maszynie; –   Po uderzeniu o jakiś twardy przedmiot. Należy sprawdzić  ewentualne uszkodzenia maszyny i dokonać, w razie po- trzeby napraw, przed powtórnym uruchomieniem maszy- ny i przystąpieniem do jej użytkowania.  24) Odłączyć agregat tnący i zatrzymać silnik: –   Za  każdym razem,  gdy zdejmie  się lub zakłada pojem- nik na trawę; –   Za każdym razem, gdy zdejmie się lub zakłada deektor  do bocznego wyrzutu trawy; –   Przed przystąpieniem do regulacji wysokości cięcia, je- żeli czynność ta nie może być wykonana z miejsca robo- czego operatora. 25)  Podczas  pracy,  zachować  zawsze  bezpieczną  odle- głość od wirującego agregatu tnącego, biorąc pod uwagę  długość uchwytu. 26) OSTRZEŻENIE - W przypadku uszkodzeń lub wypad- ków przy pracy, natychmiast wyłączyć silnik i oddalić ma- szynę tak, aby nie powodować dalszych szkód; w przypad- ku wypadków z obrażeniami ciała obsługującego lub osób  postronnych,  natychmiast  aktywować  procedurę  pierw- szej  pomocy,  najbardziej  właściwą  do  zaistniałej  sytuacji  i  zwrócić  się do Placówki zdrowia dla niezbędnej  kuracji.  Dokładnie  usunąć  wszelkie  pozostałości,  które  mogłyby  spowodować szkody lub obrażenia wobec osób lub zwie- rząt, gdyby pozostały niezauważone. 27) OSTRZEŻENIE - Poziom hałasu i drgań podany w ni- niejszych instrukcjach przedstawia maksymalne  wartości  tych parametrów dopuszczalne dla użytkowania maszyny.  Stosowanie źle wyważonego narzędzia tnącego, zbyt wy- soka prędkość ruchu, nieprawidłowe wykonywanie konser- wacji lub jej brak wpływają w istotny sposób na zwiększe- nie emisji hałasu i poziomu drgań. W związku z powyższym  jest konieczne powzięcie środków zapobiegawczych ma- jących na celu usunięcie ewentualnych skutków zbyt wy- sokiego hałasu i nadmiernych drgań; dokonać konserwa- cji maszyny, stosować ochronniki słuchu oraz dokonywać  przerw podczas pracy. 

D) KONSERWACJA I PRZECHOWYWANIE

1) OSTRZEŻENIE! - Odłączyć maszynę od sieci  zasilają- cej  i  przeczytać  odpowiednie  instrukcje  przed  rozpoczę- ciem  jakichkolwiek  prac  związanych  z  czyszczeniem  lub  konserwacją. Założyć odpowiedni ubiór i rękawice robocze  odpowiednie we wszystkich sytuacjach zagrożenia dla rąk. 2)  OSTRZEŻENIE!  -  Nigdy  nie  używać  maszyny,  gdy  jej  części  składowe  są  zużyte  lub  uszkodzone.  Zużyte  lub  uszkodzone części muszą być wymienione, nie mogą być  nigdy  naprawiane.  Należy  stosować  wyłącznie  oryginal- ne  części  zamienne:  użycie  nieoryginalnych  części  za- miennych  i/lub  nieprawidłowo  zamontowanych  wystawia  na  ryzyko  bezpieczeństwo  maszyny,  może  spowodować  wypadki  lub obrażenia  osobiste  i zwalnia  producenta  od  wszelkich zobowiązań lub odpowiedzialności.  3) Wszystkie prace konserwacyjne i regulacyjne, które nie  zostały opisane w tej instrukcji muszą być wykonane przez  Państwa sprzedawcę lub w autoryzowanym punkcie obsłu- gi, który dysponuje wiadomościami i sprzętem niezbędnym  dla  właściwego  wykonania  prac,  utrzymując  odpowiedni  stopień bezpieczeństwa maszyny. Zabiegi przeprowadza- ne przez nieodpowiednie serwisy lub osoby niekompetent- ne powodują utratę wszystkich udzielonych gwarancji oraz  zwalniają producenta z jakiegokolwiek zobowiązania i od- powiedzialności. 4) Po każdym użyciu, odłączyć maszynę od sieci zasilają- cej i sprawdzić ewentualne uszkodzenia. 5) Kontrolować dokręcenie śrub i nakrętek, aby mieć pew- ność, że maszyna znajduje się zawsze w stanie bezpiecz- nym do eksploatacji. Regularna konserwacja jest podsta- wowym  warunkiem  dla  utrzymania  bezpieczeństwa  oraz  zachowania wydajności maszyny. 6) Regularnie sprawdzać, czy śruby agregatu tnącego są  prawidłowo dokręcone. 7) Podczas demontażu i montażu agregatu tnącego należy  stosować rękawice robocze. 8) Po  naostrzeniu agregatu  tnącego, zadbać o  poprawne  jego wyważenie. Wszystkie czynności dotyczące agrega- tu  tnącego  (demontaż,  ostrzenie,  wyważenie,  ponowne  zamontowanie i/lub wymiana) są pracami odpowiedzialny- mi, które wymagają odpowiedniej znajomości oprócz uży- cia odpowiedniego sprzętu; ze względów bezpieczeństwa,  zalecane jest wykonywanie ich zawsze w specjalistycznym  serwisie obsługi.  9)  Podczas  czynności  regulacyjnych  maszyny,  zwracać  uwagę, aby zapobiec uwięzieniu palców pomiędzy agrega- tem tnącym w ruchu i częściami stałymi maszyny. 10) Nie dotykać agregatu tnącego, dopóki maszyna nie jest  odłączona z gniazdka wtykowego i nóż nie jest całkowicie  zatrzymany.  Podczas  prac  przy  agregacie  tnącym,  uwa- żać, ponieważ agregat tnący może się poruszać nawet, je- śli maszyna jest odłączona od sieci. 11) Kontrolować często osłonę bocznego wyrzutu trawy lub  osłonę tylnego wyrzutu trawy oraz pojemnik na trawę w ce- lu sprawdzenia ich zużycia lub uszkodzenia. Wymienić je,  jeśli są uszkodzone. 12)  W  razie  uszkodzenia  wymienić  naklejki  zawierające  wskazówki i ostrzeżenia. 13) Przechowywać maszynę w miejscu niedostępnym dla3 dzieci. 14) Przed wprowadzeniem maszyny do jakiegokolwiek po- mieszczenia, zaczekać na ochłodzenie silnika. 15) W celu ograniczenia ryzyka pożaru, przechowywać ko- siarkę, a w szczególności silnik bez pozostałości trawy, li- ści lub nadmiaru smaru. Należy opróżniać pojemnik na tra- wę i nie pozostawiać pojemników zawierających skoszoną  trawę wewnątrz pomieszczeń.

E) DODATKOWE OSTRZEŻENIA

1) Nie używać maszyny w atmosferze wybuchowej, w obec- ności  łatwopalnych  cieczy,  gazów  lub  pyłów.  Narzędzia  elektryczne wytwarzają iskry, które mogą spowodować za- palenie pyłu lub oparów. 2) Trzymać przewód przedłużacza z dala od agregatu tną- cego. Agregat tnący może uszkodzić przewód i spowodo- wać kontakt z częściami pod napięciem. 3) Nigdy nie przejeżdżać kosiarką po przewodzie elektrycz- nym. Podczas koszenia, należy zawsze ciągnąć przewód  za kosiarką i zawsze po stronie ściętej już trawy. Korzystać  z zaczepu przewodu, zgodnie z zaleceniem w celu uniknię- cia przypadkowego odłączenia się przewodu, gwarantując  jednocześnie  prawidłowe  umieszczenie  w  gniazdku  bez  konieczności stosowania siły. 4) Zasilać  urządzenie  przy  użyciu  wyłącznika  różnicowo- prądowego (RCD - Residual Current Device) z prądem za- działania nie większym, niż 30 mA. 5) Wtyczka maszyny musi być zgodna z gniazdem wtyko- wym. Nigdy nie zmieniać wtyczki. Nie używać dopasowni- ków w maszynach posiadających uziemienie. Oryginalne,  dopasowane do gniazda wtyczki zmniejszają ryzyko pora- żenia prądem elektrycznym. 6) Uszkodzony przewód zasilający maszyny musi być wy- mieniony  jedynie  na  oryginalną  część  zamienną,  przez  Państwa sprzedawcę lub autoryzowany serwis.  7) Stałe podłączenie jakiegokolwiek urządzenia elektrycz- nego  do  sieci  elektrycznej  budynku  musi  być  wykonane  przez wykwalikowanego elektryka, zgodnie z obowiązu- jącymi przepisami. Nieprawidłowe podłączenie może spo- wodować poważne obrażenia ciała, w tym śmierć. 8) OSTRZEŻENIE: ZAGROŻENIE! Wilgoć i elektryczność  nie są kompatybilne:  Czynności związane z przewodami elektrycznymi i ich pod- łączanie muszą być wykonywane na sucho; –   Nigdy nie dopuszczać do zetknięcia gniazdka prądu lub  przewodu z mokrym obszarem (kałuża lub mokra trawa); –   Połączenia  między  przewodami  i  gniazdkami  muszą  być typu wodoszczelnego. Używać przewodów zasilają- cych z dodatkowymi wodoszczelnymi i homologowanymi  gniazdkami dostępnymi w sprzedaży. 9) Przewody zasilające muszą być jakości nie niższej, niż  typ  H05RN-F  lub  H05VV-F  o  przekroju  minimalnym  1,5  mm² i z zalecaną długością maksymalną 25 m. 10) Zamocować przewód w zaczep przewodu, zanim uru- chomi się maszynę. 11) Nie używać przewodu w sposób niewłaściwy. Nie uży- wać przewodu do przenoszenia maszyny, nie ciągnąć go i  nie wyciągać z gniazdka. Trzymać przewód z dala od źró- deł ciepła, oleju,  ostrych  krawędzi lub  ruchomych  części.  Uszkodzony lub zaplątany przewód zwiększa ryzyko pora- żenia prądem elektrycznym. 12) Nie przechowywać zwiniętego przewodu przedłużacza  podczas pracy, aby zapobiec jego przegrzaniu. 13)  Unikać  kontaktu  ciała  z  masą  lub  uziemieniem  po- wierzchni, jak rury,  grzejniki,  kuchenki i  lodówki. Ryzyko  porażenia  prądem  elektrycznym  zwiększa  się,  gdy  ciało  styka się z masą lub uziemieniem. 14) Nie przeciążać maszyny. Używać maszyny odpowied- niej do wykonywanej pracy. Odpowiednia maszyna wyko- na pracę w sposób lepszy i bezpieczniejszy, z prędkością,  do której została zaprojektowana.

F) TRANSPORT I PRZEMIESZCZANIE

1)  Za  każdym  razem,  gdy  należy  przesuwać,  podnosić,  przewozić lub przechylać maszynę, należy: –   Założyć grube robocze rękawice; –   Ująć maszynę w miejscach pozwalających na bezpiecz- ny uchwyt mając na uwadze ciężar  i jego rozmieszcze- nie; –   Zaangażować liczbę osób adekwatną do ciężaru maszy- ny oraz rodzaju środka transportu i miejsca, gdzie ma- szyna musi zostać ustawiona lub skąd ma być pobrana; –   Upewnić się, że praca maszyny nie jest powodem szkód  czy obrażeń. 2) Podczas transportu, odpowiednio zabezpieczyć maszy- nę za pomocą lin lub łańcuchów.

G) OCHRONA ŚRODOWISKA

1) Ochrona środowiska jest ważnym i priorytetowym czyn- nikiem podczas użycia maszyny, dla dobra społeczeństwa  i  środowiska  w  którym  żyjemy.  Unikać  sytuacji,  w  której  staje się ona elementem zakłócającym spokój otoczenia. 2)  Przestrzegać  skrupulatnie  lokalnych  przepisów  doty- czących  usuwania  opakowań,  zniszczonych  części,  czy  jakichkolwiek innych elementów zanieczyszczających śro- dowisko; odpady te nie mogą być wyrzucane do śmieci, ale  muszą być oddzielone i składowane w odpowiednich punk- tach selektywnego gromadzenia odpadów, które przepro- wadzą utylizację tych materiałów. 3) Przestrzegać skrupulatnie lokalnych przepisów dotyczą- cych usuwania materiału pozostałego po koszeniu. 4) Po ostatecznym zaniechaniu używania maszyny, nie po- rzucać jej w środowisku, lecz zwrócić się do punktu selek- tywnego gromadzenia odpadów, zgodnie z obowiązujący- mi lokalnymi przepisami.

Maszyna jest urządzeniem ogrodniczym o nazwie kosiarka  prowadzona przez operatora pieszego. Zasadniczą  częścią  maszyny  jest  silnik,  który  napędza  agregat tnący poruszający się pod obudową, wyposażoną  w koła i uchwyt.  Maszyna została skonstruowana w taki sposób, aby opera- tor był w stanie ją prowadzić oraz uruchamiać podstawowe  systemy sterowania, znajdując się  z tyłu uchwytu, w bez- piecznej  odległości  od  wirującego  agregatu  tnącego.  W  przypadku oddalenia się operatora od maszyny, po upły- wie kilku sekund następuje zatrzymanie silnika oraz wiru- jącego agregatu tnącego. Użytkowanie zgodne z przeznaczeniem Maszyna została zaprojektowana i skonstruowana do ko- szenia trawy (oraz jej zbierania) w ogrodach i na innych te-4 renach trawiastych o powierzchni dostosowanej do wydaj- ności koszenia. Maszyna  kierowana jest przez operatora  idącego za kosiarką. Stosowanie  akcesoriów  lub  odpowiednich  urządzeń  po- zwala  uniknąć  czynności  zbierania  skoszonej  trawy  lub  umożliwia  jej  rozdrobnienie,  przez  wykorzystanie  funk- cji „mulczowania” i pozostawienie rozdrobnionej trawy na  trawniku.  Typologia użytkowników Niniejsza maszyna jest przeznaczona do użytku przez kon- sumentów, czyli nieprofesjonalnych operatorów. Niniejsza  maszyna jest przeznaczona „do użytku hobbystycznego”. Niewłaściwe użytkowanie Jakiekolwiek  inne zastosowanie odbiegające  od  powyżej  opisanego, może się okazać niebezpieczne i powodować  szkody wobec osób i/lub mienia.  Niewłaściwe  użycie  maszyny  stanowią  (przykładowo  po- dane czynności, ale nie tylko): –   przewożenie na maszynie osób, dzieci lub zwierząt; –   bycie przewożonym przez maszynę; –   używanie  maszyny  do  holowania  lub  popychania  cię- żarów; –   używanie maszyny do zbioru liści, czy pozostałości; –   używanie maszyny do uregulowania krzewów lub do ko- szenia roślinności, która nie jest rodzaju trawiastego; –   używanie maszyny przez więcej, niż jedną osobę; –   włączanie  wirującego  agregatu  tnącego  na  odcinkach  pozbawionych trawy. TABLICZKA IDENTYFIKACYJNA

I KOMPONENTY MASZYNY

(patrz rysunki na str. ii) 1.  Poziom mocy akustycznej 2.  Znak zgodności CE 3.  Rok produkcji 4.  Model kosiarki 5.  Numer fabryczny 6.  Nazwa i adres producenta 7.  Kod wyrobu 8.   Moc znamionowa i maksymalna prędkość obrotowa  silnika 9.  Ciężar w kg 10.  Napięcie i częstotliwość zasilania 10a.  Stopień ochrony elektrycznej 11.  Podwozie 12.  Silnik 13.  Agregat tnący 14.  Osłona tylnego wyrzutu trawy 15.  Pojemnik na trawę 16.  Uchwyt 17.  Wyłącznik sterowniczy 18.  Zaczep przewodu elektrycznego Bezpośrednio po zakupie maszyny, należy przepisać nu- mery identykacyjne z tabliczki znamionowej (3 - 4 - 5) w  odpowiednim  miejscu,  na  ostatniej  stronie  instrukcji  ob- sługi. Przykład deklaracji zgodności znajduje się na przedostat- niej stronie instrukcji. Nie wyrzucać urządzeń elektrycznych wraz z odpa- dami  domowymi  Zgodnie  z  Dyrektywą  Europejską  2012/19/UE  w  sprawie  zużytego  sprzętu  elektrycznego  i  elektronicznego oraz jej wykonawstwa zgodnie z przepisa- mi  krajowymi,  zużyte  urządzenia  elektryczne  muszą  być  zbierane oddzielnie, w celu odzysku w sposób eko-stosow- ny. Jeżeli urządzenia elektryczne są usuwane na składowi- sku odpadów lub w terenie, szkodliwe substancje mogą do- trzeć do wód gruntowych i wejść do łańcucha pokarmowe- go, szkodząc zdrowiu i dobremu samopoczuciu. Aby uzy- skać  więcej  szczegółowych  informacji  na  temat  utylizacji  tego produktu, zwracać się do organu odpowiedzialnego  za  usuwanie  odpadów  z gospodarstw  domowych lub  do  Państwa sprzedawcy.

(jeżeli są zastosowane) 20.   OSTRZEŻENIE - Uruchomienie silnika powoduje jed- noczesne włączenie obrotu agregatu tnącego. 21.  Wyłączony

PRZEPISY BEZPIECZEŃSTWA - Państwa kosiarka musi  być  używana  z  zachowaniem  wszelkich  środków  ostroż- ności. W tym celu, na maszynie umieszczone zostały pik- togramy, mające na celu przypominanie o podstawowych  zasadach bezpiecznego użytkowania. Poniżej opisane jest  ich znaczenie. Zaleca się ponadto, uważnie przeczytać za- sad bezpieczeństwa zawartych w odpowiednim rozdziale  niniejszej instrukcji. Wymienić uszkodzone lub nieczytelne etykiety.

61.  Ostrzeżenie: Przeczytać instrukcję obsługi przed roz-

poczęciem użytkowania maszyny.

62.  Niebezpieczeństwo wyrzucania przedmiotów. Nie do-

puszczać, aby podczas użytkowania maszyny osoby  postronne przebywały na obszarze pracy.

63.  Uwaga  na  ostry  agregat  tnący:  Wyjąć  wtyczkę  zasi-

lania  przed  przystąpieniem  do  czynności  konserwa- cyjnych  lub, jeśli przewód jest uszkodzony. Nie nale- ży  wkładać rąk  lub stóp do wnętrza komory agregatu  tnącego. 

64.  Ostrzeżenie: trzymać przewód przedłużacza z dala od 

65.  Tylko dla kosiarek akumulatorowych.

66.  Nie wystawiać maszyny na działanie deszczu lub wil-

67.  Uwaga  na ostry  agregat tnący:  Agregat  tnący  obraca 

się nadal po wyłączeniu silnika.

UWAGA - Zgodność między informacjami znajdujący- mi się w tekście i odpowiednimi rysunkami (umiesz- czonymi na stronie 2 oraz następnych) wynika z nu- meru, który poprzedza każdy paragraf.

UWAGA Maszyna może być dostarczona częściowo zmontowana. OSTRZEŻENIE! Rozpakowanie i dokończenie montażu musi być wykonane na równym i twardym podłożu, z wystarczającą przestrzenią na poruszanie maszyny i zdjęcie opakowania, korzystając zawsze z5 odpowiednich przyrządów. Likwidacja opakowania musi następować zgodnie z obowiązującymi lokalnymi przepisami. 1.1a Montaż uchwytu (Typu „I” - Model 340) Włożyć  do  odpowiednich  otworów  dolne  części  uchwytu  – prawą (11) i lewą (12) i zamocować je śrubami (13) i pod- kładkami (13a) dołączonymi do wyposażenia. Zamontować  górną  część  rękojeści  (14)  i  zblokować  ją  z  obiema częściami dolnymi (11) i (12) za pomocą uchwytów  górnych (15) (wysuniętych wcześniej z odpowiednich otwo- rów) i wsuniętych do jednego z dwóch otworów (3) lub (4), w  zależności od żądanej wysokości końcowej.  Aby wyregulować siłę montażu, należy odblokować każdy  uchwyt (15) i wkręcić go lub wykręcić, obracając na własnej  osi o tyle, ile trzeba, aby zapewnić trwałe mocowanie czę- ści górnej (14) do obu części dolnych rękojeści (11) i (12),  bez potrzeby stosowania nadmiernego wysiłku w celu za- blokowania lub odblokowania. Zamocować kabel (16) do zaczepów (17) i (18) zgodnie ze  wskazówką.  1.1b Montaż uchwytu (Typu „II” - Model 340) Włożyć  do  odpowiednich  otworów  dolne  części  uchwytu  – prawą (11) i lewą (12) i zamocować je śrubami (13) i pod- kładkami (13a) dołączonymi do wyposażenia. Zamontować  górną  część  rękojeści  (14)  i  zblokować  ją  z  obiema  częściami  dolnymi  (11)  i  (12)  za  pomocą  małych  pokręteł górnych (15) (wyjętych wcześniej z odpowiednich  otworów), wsuniętych do jednego z dwóch otworów (3) i (4),  w zależności od żądanej wysokości końcowej.  Zamocować kabel (16) do zaczepów (17) i (18) zgodnie ze  wskazówką. Prawidłowa pozycja zaczepu przewodu (19) jest ta wska- zana. 1.1c Montaż uchwytu (Typu „III” - Model 380 – 420) Ustawić w pozycji roboczej obie części dolne rękojeści (11)  i (12), zamontowane wcześniej, w taki sposób, aby ząb ze  znakiem «>» zbiegał się WYŁĄCZNIE z jednym z wrębów  międzyzębnych uzębienia oznaczonych cyfrą «1» lub «2»,  zależnie od  żądanej wysokości,  a  następnie  zablokować  oba uchwyty dolne (13). Ich położenie musi być jednakowe po obu stronach.  Zamontować  górną  część  rękojeści  (14)  i  zblokować  ją  z  obiema częściami dolnymi (11) i (12) za pomocą uchwytów  górnych (15) (wysuniętych wcześniej z odpowiednich otwo- rów) i wsuniętych do jednego z dwóch otworów (3) lub (4), w  zależności od żądanej wysokości końcowej.  Aby wyregulować siłę montażu, należy odblokować każdy  uchwyt (15) i wkręcić go lub wykręcić, obracając na własnej  osi o tyle, ile trzeba, aby zapewnić trwałe mocowanie czę- ści górnej (14) do obu części dolnych rękojeści (11) i (12),  bez potrzeby stosowania nadmiernego wysiłku w celu za- blokowania lub odblokowania. Zamocować kabel (16) do zaczepów (17) i (18) zgodnie ze  wskazówką. 1.1d Montaż uchwytu (Typu „IV” - Model 380 – 420) Ustawić w pozycji roboczej obie części dolne rękojeści (11)  i (12), zamontowane wcześniej w taki sposób, aby ząb ze  znakiem «>» zbiegał się WYŁĄCZNIE z jednym z wrębów  międzyzębnych uzębienia oznaczonych cyfrą «1» lub «2»,  zależnie od  żądanej wysokości,  a  następnie  zablokować  oba małe pokrętła dolne (13). Ich położenie musi być jednakowe po obu stronach.  Zamontować  górną  część  rękojeści  (14)  i  zblokować  ją  z  obiema  częściami  dolnymi  (11)  i  (12)  za  pomocą  małych  pokręteł górnych (15) (wyjętych wcześniej z odpowiednich  otworów), wsuniętych do jednego z dwóch otworów (3) i (4),  w zależności od żądanej wysokości końcowej.  Zamocować kabel (16) do zaczepów (17) i (18) zgodnie ze  wskazówką. Prawidłowa pozycja zaczepu przewodu (19) jest ta wska- zana.

1.2 Montaż pojemnika na trawę

Połączyć  między  sobą  dwa  komponenty  boczne  (1)  i  (2)  pojemnika na trawę, po czym zamontować górną część (3)  wstawiając prawidłowo wszystkie kształtki obwodu. Zamontować uchwyt (4) na górnej części pojemnika na tra- wę, wciskając go do gniazd, aż do zaskoczenia zaczepów. 

2. OPIS PRZYRZĄDÓW STEROWNICZYCH

UWAGA Znaczenie symboli znajdujących się na przy- rządach sterowniczych zostało wyjaśnione na poprzednich stronach.

2.1 Wyłącznik o podwójnym działaniu

Silnik jest uruchamiany przez wyłącznik podwójnego dzia- łania, aby zapobiec przypadkowemu uruchomieniu. W celu uruchomienia silnika wcisnąć przycisk bezpieczeń- stwa (2) i pociągnąć za dźwignię (1), albo za jedną z dwóch  dźwigni (1a). OSTRZEŻENIE! Uruchomienie silnika powoduje jednoczesne włączenie obrotu agregatu tnącego. Silnik  zatrzymuje  się  automatycznie  w  chwili  zwolnienia  dźwigni (1).

2.2 Regulacja wysokość koszenia

Regulacja wysokości koszenia wykonywana jest za pomo- cą odpowiedniej dźwigni (1). 

WYKONAĆ  DZIAŁANIE  PRZY  ZATRZYMANYM 

UWAGA Maszyna ta umożliwia wykonanie koszenia traw- nika na różne sposoby; przed rozpoczęciem pracy, należy przystosować maszynę w zależności od sposobu, w jaki za- mierza się wykonać koszenie. WYKONAĆ TĄ CZYNNOŚĆ PRZY WYŁĄCZONYM SILNIKU. 3.1a Przygotowanie do koszenia i zbioru trawy do pojemnika na trawę: –   Podnieść  osłonę  tylnego  wyrzutu  trawy  (1)  i  zaczepić  prawidłowo pojemnik na trawę (2) tak, jak wskazano na  rysunku. 3.1b Przygotowanie do koszenia i tylnego wyrzutu trawy: –   Zdjąć pojemnik na trawę i upewnić się, że osłona tylne- go  wyrzutu  trawy  (1)  pozostaje  obniżona  w  stabilnym  położeniu.6 3.1c Przygotowanie do koszenia i rozdrobnienia trawy (funkcja „mulczowania” – jeżeli jest przewidziana): –   Podnieść  osłonę  tylnego  wyrzutu  trawy  (1),  włożyć  po- krywę blokującą (5) do otworu wyrzutu trawy i wepchnąć  ją do oporu tak, aby zaczepić prawidłowo prol dolny na  brzegu otworu wyrzutu trawy. Aby wyjąć pokrywę blokującą (5), należy unieść osłonę  tylnego wyrzutu trawy (1) i wyciągnąć ją, trzymając ją  uniesioną tak, aby odczepić prol dolny od brzegu otworu  wyrzutu trawy.

Zaczepić  prawidłowo  przewód  przedłużacza  jak  wska- zano. Aby  uruchomić  silnik,  wcisnąć  przycisk  bezpieczeństwa  (2)  i  pociągnąć  za  dźwignię  (1)  wyłącznika,  albo  za  obie  dźwignie (1a). WAŻNE Podczas uruchamiania maszyny mogą mieć miejsce chwilowe spadki napięcia. W celu uniknięcia zakłóceń w innych urządzeniach podłączo- nych do sieci zasilającej, należy się upewnić, czy opór zespo- lony sieci zasilającej jest niższy, niż 0,42 Ohm.

Podczas  koszenia,  postępować  tak,  aby  przewód  elek- tryczny znajdował się z tyłu i od strony trawnika ze skoszo- ną już trawą. Wygląd  trawnika  będzie  lepszy,  jeśli  koszenia  zostaną  przeprowadzone zawsze na tej samej wysokości i naprze- mianległymi pasami idącymi w poprzecznych kierunkach. Gdy  pojemnik  na  trawę  jest  przepełniony,  maszynie  nie  udaje się skutecznie zbierać całej ściętej trawy i zmienia  się odgłos pracy silnika. Aby wyjąć i opróżnić pojemnik na trawę należy,  –   zwolnić dźwignię wyłącznika i zaczekać na zatrzymanie  się agregatu tnącego; –   podnieść  osłonę  tylnego  wyrzutu  trawy,  chwycić  za  uchwyt i wyjąć pojemnik na trawę, utrzymując go w pio- nowej pozycji.

• W przypadku „mulczowania”: unikać zawsze groma- dzenia zbyt dużej ilości trawy. Nigdy nie kosić więcej, niż  jedną trzecią całkowitej wysokości trawy podczas jedne- go koszenia!  Ustawić szybkość postępu maszyny w za- leżności od stanu trawnika i ilości koszonej trawy. Wskazówki dotyczące pielęgnacji trawnika Każdy rodzaj trawy przedstawia odmienną charakterystykę  i stąd może wymagać różnych sposobów pielęgnacji traw- nika; zalecamy przeczytać zawsze wskazania znajdujące  się na opakowaniu nasion dotyczące wskazanej wysokości  koszenia, odnoszące się do warunków wzrostu na obsza- rze, gdzie pracuje kosiarka. Należy  pamiętać,  że  większa  część  traw  składa  się  z  ło- dygi i z jednego lub kilku liści. Jeżeli liście zostaną obcię- te całkowicie, trawnik zostanie uszkodzony i odrost będzie  trudniejszy. Ogólnie  mówiąc,  można  uznać  za  słuszne  następujące  wskazania: –   koszenie zbyt niskie powoduje wyrywanie i przerzedze- nie trawnika, nadając mu wygląd „w plamy”; –   w lecie, koszenie musi być wyższe w celu zapobiegania  wysuszeniu terenu; –   nie kosić trawy, gdy jest mokra; może to obniżyć spraw- ność wirującego agregatu tnącego, do którego przylega  wilgotna trawa oraz powodować wyrwy w trawniku; –   w  przypadku  trawy  szczególnie  wysokiej,  słuszne  jest  wykonanie pierwszego koszenia na maksymalnej wyso- kości, na jaką zezwala maszyna, po czym wykonanie na- stępnego koszenia po dwóch lub trzech dniach.

3.4 Zakończenie pracy

Po zakończeniu pracy zwolnić dźwignię (1), albo obie dźwi- gnie (1a). Odłączyć przedłużacz NAJPIERW z gniazda zasilającego  (2) a NASTĘPNIE z boku wyłącznika kosiarki (3). Przed  wykonaniem  jakichkolwiek  czynności  na  kosiarce,  POCZEKAĆ, AŻ ZATRZYMA SIĘ AGREGAT TNĄCY. WAŻNE Jeżeli silnik zatrzyma się z powodu przegrzania podczas pracy, należy odczekać około 5 minut, zanim będzie możliwe ponowne uruchomienie.

4. KONSERWACJA ZWYCZAJNA

Przechowywać kosiarkę w suchym miejscu. WAŻNE Regularna i skrupulatna konserwacja jest nie- zbędna do długotrwałego utrzymania poziomu bezpieczeń- stwa i oryginalnej wydajności maszyny. Wszystkie czynności regulacyjne lub  konserwacyjne mu- szą być wykonywane przy zatrzymanym silniku i po odłą- czeniu zasilania elektrycznego od maszyny. 1)   Założyć  rękawice  robocze  przed  przystąpieniem  do  wszelkich czynności związanych z czyszczeniem, kon- serwacją lub regulacją maszyny. 2)   Po każdym koszeniu, usuwać resztki trawy i błota zebra- ne wewnątrz podwozia, aby zapobiec ich zeschnięciu,  co mogłoby utrudnić następny rozruch. 3)   Upewnić  się  zawsze,  że  wloty  powietrza  są  wolne  za- nieczyszczeń.

4.1 Przechowywanie w pozycji pionowej (Model

W razie potrzeby maszynę można przechowywać w pozycji  pionowej, zawieszoną na haku. OSTRZEŻENIE! Upewnić się, że hak i odpowied- ni system mocowania są dostatecznie wytrzymałe, aby utrzymać ciężar maszyny; zwracać uwagę i odpowied- nio zabezpieczyć przed ewentualnym wspinaniem się dzieci lub zwierząt na maszynę, powodującym dodatko- we obciążenie haka. Zawiesić maszynę tak, by agregat tnący był zwrócony ku ścianie lub odpowiednio okryty, lub zabezpieczony i nie stanowił zagrożenia dla osób dorosłych, dzieci i zwierząt, nawet w razie mimowolnego lub przypadko- wego kontaktu. W celu powieszenia maszyny w pozycji pionowej, odblo- kować uchwyty (1 - Typ “III”) lub poluzować małe pokrętła  (2 - Typ “IV”)  i  obrócić rękojeść  do  przodu  w  ten sposób,  aby  ząb  ze  znakiem  «>»  zbiegał  się  WYŁĄCZNIE  z  wrę- bem międzyzębnym uzębienia oznaczonym literą «S», na- stępnie zablokować uchwyty (1 - Typ “III”) lub małe pokrę- tła (2 - Typ “IV”). Ich położenie musi być jednakowe po obu stronach.7

4.2 Konserwacja agregatu tnącego

Każda interwencja dotycząca agregatu  tnącego musi być  wykonana w serwisie specjalistycznym, który posiada od- powiednie wyposażenie. W maszynie tej przewidziane jest użycie agregatu tnące- go  mającego  kod  wskazany  w  tabeli  znajdującej  się  na  stronie ii. Biorąc pod uwagę ewolucję  produktu, wyżej wymieniony  agregat  tnący  może  być zastąpiony  z  czasem przez inny,  o analogicznych cechach zamienności  i bezpieczeństwie  funkcjonowania.  Zamontować  agregat tnący (2) tak, aby kod był zwrócony  w kierunku terenu, wykonując kolejno czynności wskaza- ne na rysunku.   Dokręcić środkową śrubę (1) kluczem dynamometrycznym,  wykalibrowanym na 30 Nm (dla modelu 340) lub 16-20 Nm  (dla modelu 380 - 420).

4.3 Czyszczenie maszyny

Nie stosować  strumieni wody i  unikać  moczenia  silnika  i  komponentów elektrycznych. Nie używać płynów żrących do mycia podwozia.

4.4 Czyszczenie otworu wentylacyjnego

Raz w miesiącu usunąć pył i pozostałości trawy otworów  wentylacyjnych  kierując  sprężone  powietrze  w  ich  kie- runku.

Co robić, gdy ... Przyczyna usterki Sposób rozwiązania

1. Elektryczna kosiarka do trawy nie działa

Maszyna nie otrzymuje  zasilania elektrycznego Skontrolować podłączenie  elektryczne

2. Elektryczna kosiarka do trawy powoduje

wyłączenie prądu w całej instalacji elektrycznej Zastosowany bezpiecznik  prądowy w instalacji  elektrycznej nie jest  wystarczający Podłączyć kosiarkę do  gniazda wtykowego  o odpowiednim  zabezpieczeniu natężenia  prądu elektrycznego Są włączone inne  urządzenia elektryczne Nie podłączać  jednocześnie do tego  samego gniazda  wtykowego innych  urządzeń

3. Skoszona trawa nie jest gromadzona

w pojemniku na trawę Agregat tnący doznał  uszkodzenia w wyniku  uderzenia Naostrzyć agregat tnący lub  go wymienić Skontrolować położenie  skrzydełek kierujących  koszoną trawę do pojemnika  na trawę Wnętrze podwozia jest  zabrudzone Oczyścić wnętrze podwozia,  aby ułatwić przesuwanie się  skoszonej trawy w kierunku  pojemnika na trawę

4. Koszenie trawy odbywa się z trudnością

Agregat tnący jest w złym  stanie Naostrzyć agregat tnący lub  go wymienić

5. Maszyna zaczyna nadmiernie drgać

Uszkodzenie lub  poluzowanie części Zatrzymać maszynę i  odłączyć przewód zasilający  Sprawdzić ewentualne  uszkodzenia Sprawdzić, czy występują  części poluzowane i  dokręcić je Kontrole, wymiany lub  naprawy muszą się odbywać  w specjalistycznym serwisie W przypadku jakiejkolwiek wątpliwości lub problemu, prosimy nie  zwlekać ze skontaktowaniem się z najbliższym serwisem obsługi  lub z Państwa sprzedawcą.1

Deklaracja zgodności WE (Dyrektywa maszynowa 2006/42/ WE, Załącznik II, część A)

2. Oświadcza na własną odpowiedzialność, że

maszyna: Kosiarka elektryczna prowadzona przez operatora pieszego / cięcie t rawy a) Typ / Model podstawowy b) Model komercyjny c) Rok produkcji d) Numer seryjny e) Silnik: elektryczny

3. Spełnia podstawowe wymogi następujących

Dyrektyw: f) Jednostka certyfikująca g) Badanie typu WE

4. Odniesienie do Norm zharmonizowanych

i) Zmierzony poziom mocy akustycznej

j) Gwarantowany poziom mocy akustycznej k) Szerokość cięcia q) Osoba upoważniona do zredagowania Dokumentacji technicznej: r) Miejscowość i data
