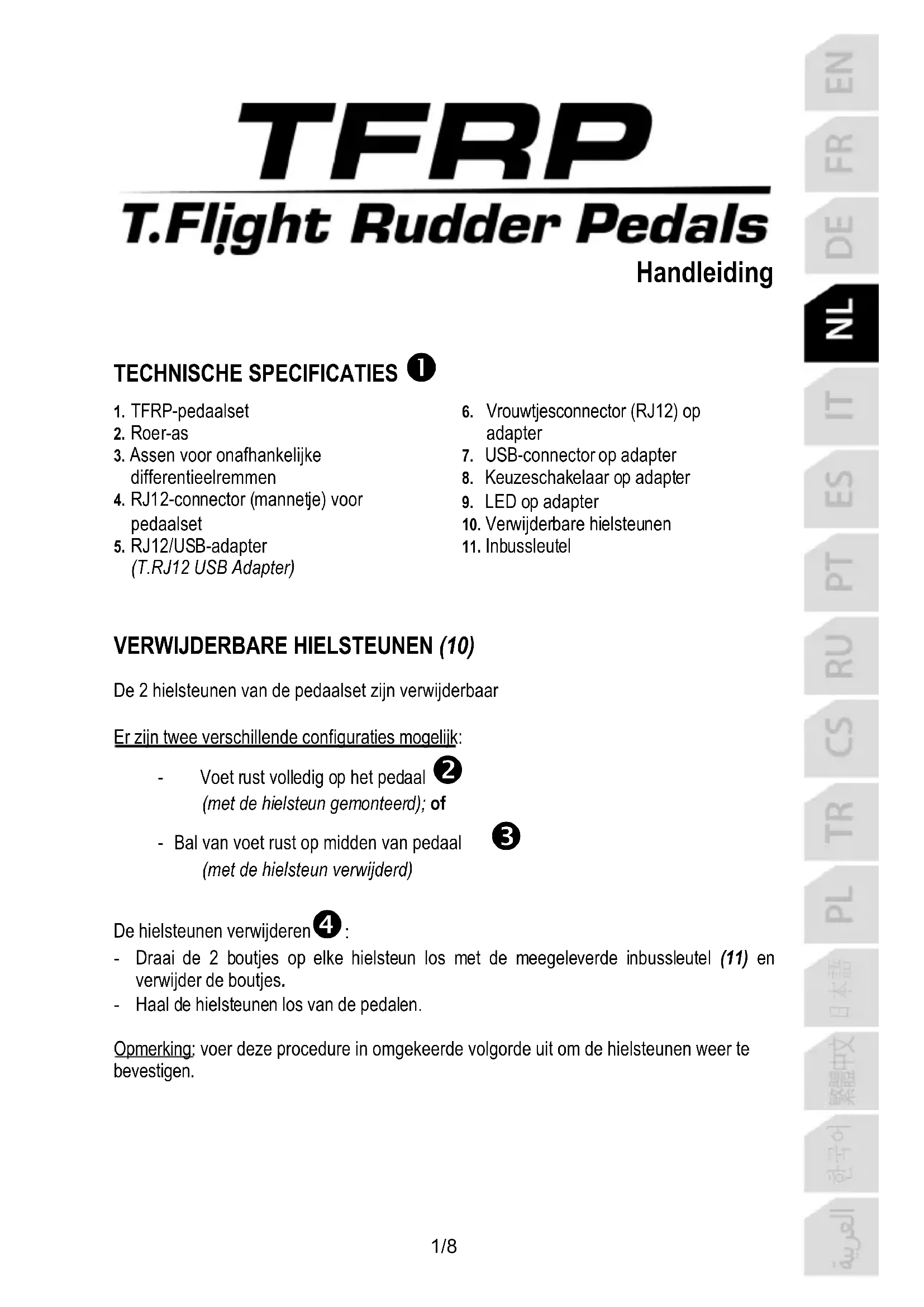

GEBRUIKSAANWIJZING TFRP TFlight Rudder Pedals THRUSTMASTER

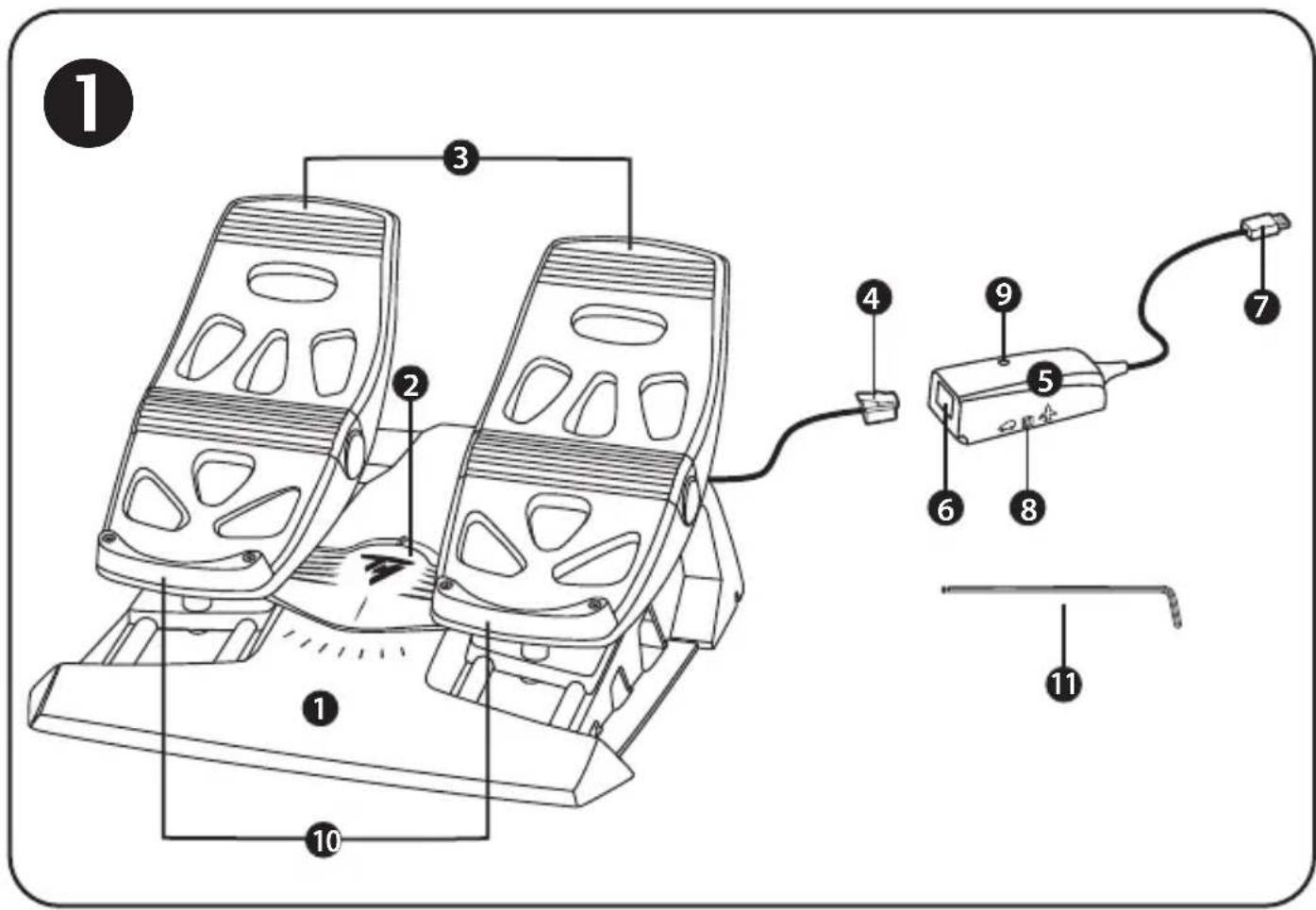

1. TFRP-pedaalset
2. Roer-as
3. Assen voor onafhankelijkere differentieelremmen

4. RJ12-connector (mannetje) voor pedaalset
   5.RJ12/USB-adapter (T.RJ12 USB Adapter)

5. Vrouwtjesconnector (RJ12) op adapter

6. USB-connector op adapter
7. Keuzeschakelaar op adapter
8. LED op adapter
9. Verwijderbare hielsteunen
10. Inbussleutel

VERWIJDERBARE HIELSTEUNEN (10)

De 2 hielsteunen van de pedaalset zijn verwijderbaar

Er zich twee verschillende configurations möglichk:

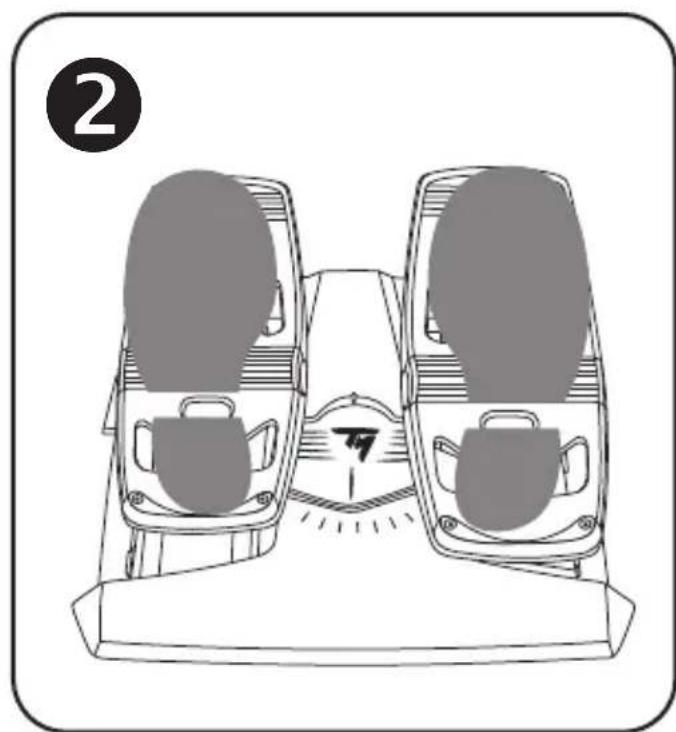

Voet rust volledig op het pedaal (met de hielsteun gemonteerd);

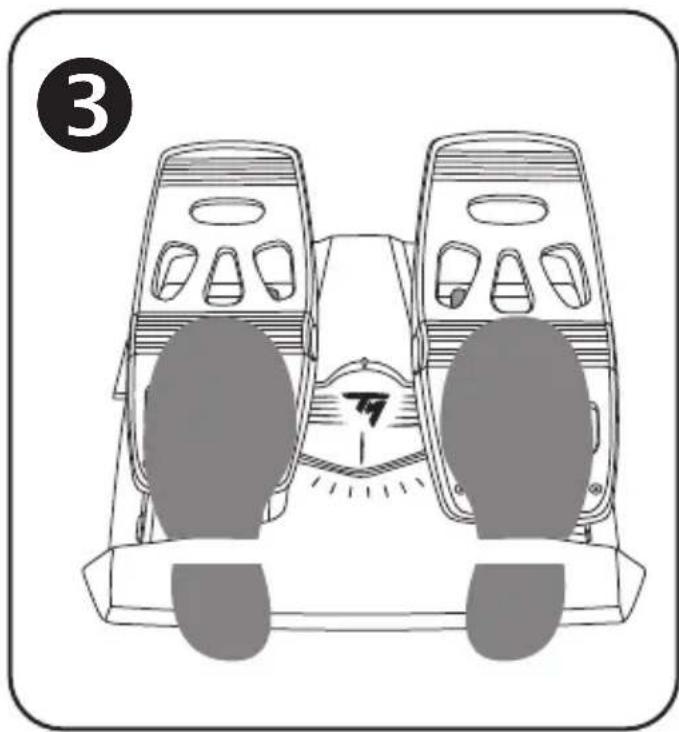

• Bal van voet rust op midden van pedaal (met de hielsteun verwijderd)

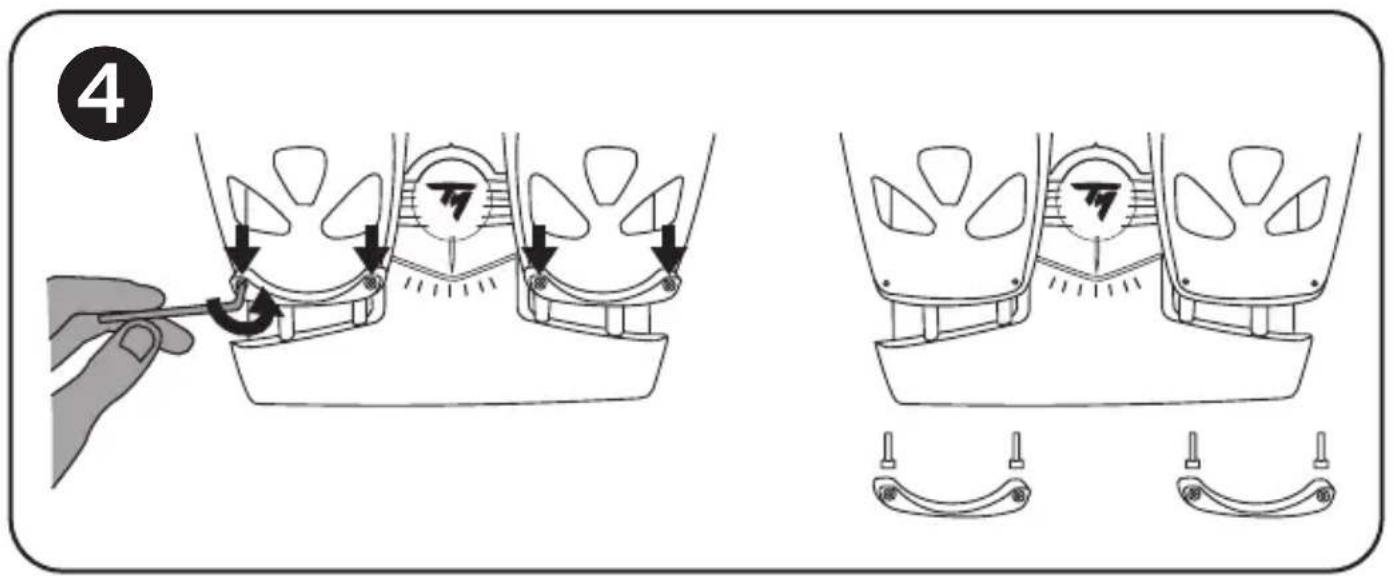

De hielsteunen verwijderen 4

• Draai de 2 boutjes op elke hielsteun los met de meegeleverde inbussleutel (11) en verwijder de boutjes.
  Haal de hielsteunen los van de pedalen.

Opmerking: voer deze procedure in omgekeerde volgorde uit om de hielsteunen wee ter bevestigen.

INSTALLATIE OP DE PC 6 MET BEHULP VAN DE RJ12/USB-ADAPTER

1. Sluit de mannetje RJ12-connector (4) van de TFRP-pedaalset aan op de vrouwtje RJ12-connector (6) op de adapter (5).
   Sluit anders de mannetje RJ12-connector (4) aan op het Thrustmaster-product dat een vrouwtje RJ12-connector heeft (TWCS, TCA Quadrant-serie of T.Flight Hotas-serie).

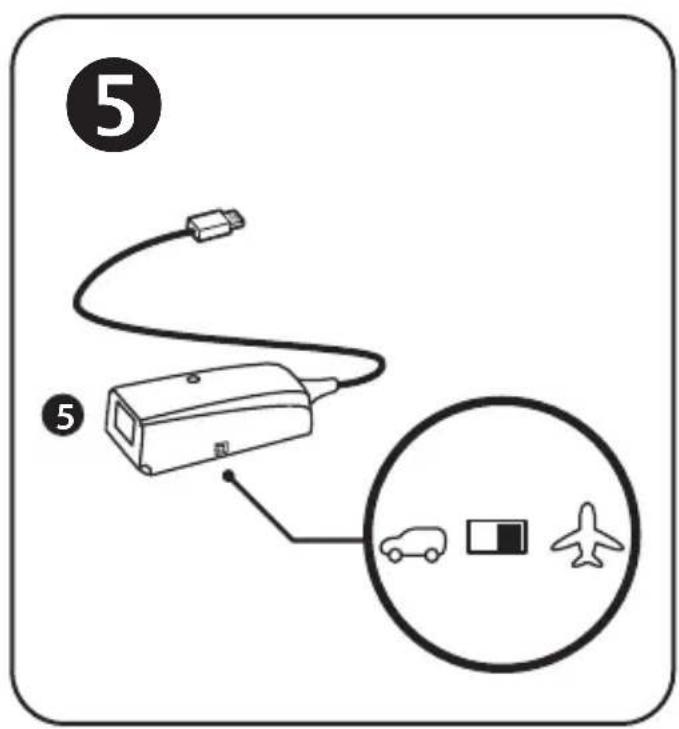

2. Zet de keuzeschakelaar (8) op de adapter in de VLIEGTUIG-stand 5
3. Ga waar https://support.thrustmaster.com/. Selecteer Joysticks / TFRP T.Flight Rudder Pedals enervoigens Drivers. Download en installeer de PC-driver en de bijbehorende specifieke interface gebaseerd op het Windows-configureschem.
4. Nadat de pc-driver is geinstalleerd, sluit u de USB-connector (7) van de adapter aan op een van de USB-poorten van de pc.
5. De LED (9) van de adapter gaat GROEN branden.

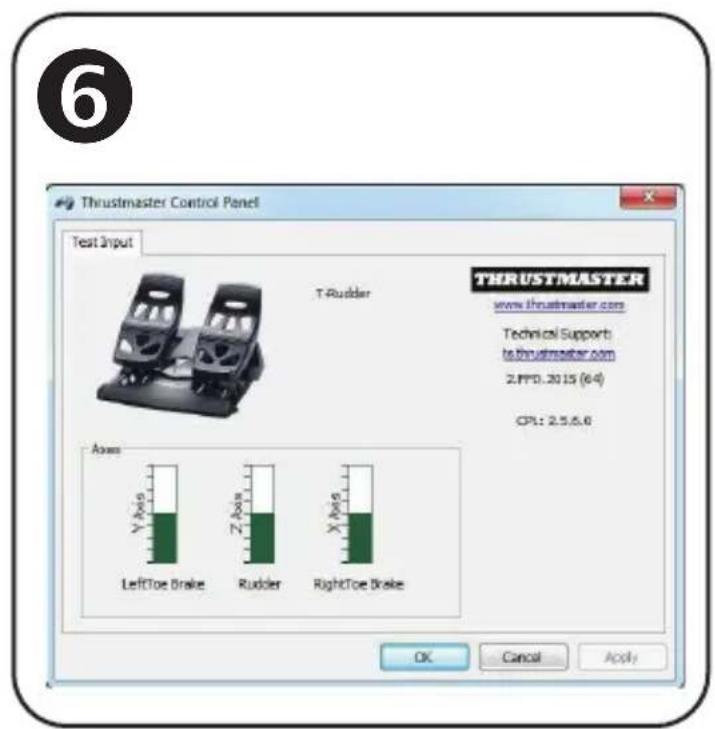

6. Start als volgt het Controlepaneel:

7. Start / Alle apps / Thrustmaster / Control Panel of Controlepaneel (in Windows® 10 / 8.1 / 8); of

8. Start / Alle programma's / Thrustmaster / Control Panel of Controlepaneel (in Windows® 7)

Het dialogovenster Spelbesturingen worden nu geopend.

De TFRP-pedaalset staat vermeld als T-Rudder met de status OK.

1. Klik op Eigenschappen in het dialoogvenster Spelbesturingen om alle functies te bekijken en te testen.

Nu kan er gespeeld worden!

INSTALLATIE OP DE T.FLIGHT HOTAS 4 OF T.FLIGHT HOTAS ONE USB-JOYSTICK

(bebruik de RJ12/USB-adapter nooit in deze setup)

De TFRP (T.Flight Rudder Pedals) wirdrechtstreeks aangesloten op de Thrustmaster T.FLIGHT HOTAS 4- en T.FLIGHT HOTAS ONE-joysticks.

1. Sluit de mannetje RJ12-connector (4) van de TFRP-pedaalset aan op de vrouwtje RJ12-connector awhile op de T.FLIGHT HOTAS 4- of T.FLIGHT HOTAS ONE-joystick.
2. Sluit verwolgens de USB-connector van de T.FLIGHT HOTAS 4- of T.FLIGHT HOTAS ONE-joystick aan op een van de USB-poorten op de PC of gameconsole.

De T.FLIGHT HOTAS 4-joystick is compatibel met de PC en de PlayStation®4. De joystick heeft 8 assen waarvan er 3 zijn gereserveserd voor de TFRP-pedaalset.

De T.FLIGHT HOTAS ONE-joystick is compatibel met de PC en de Xbox One™. De joystick heeft 8 essen waarvan er 3+zijn gereanseverd voor de TFRP-pedaalset.

GEAVANCEERDE SOFTWARETOEPASSINGEN DIE BESCHIKBAAR EN COMPATIBEL ZIJN

(alleen met de TFRP-pedaalset wonneer deze is aangesloten op de RJ12/USB-adapter)

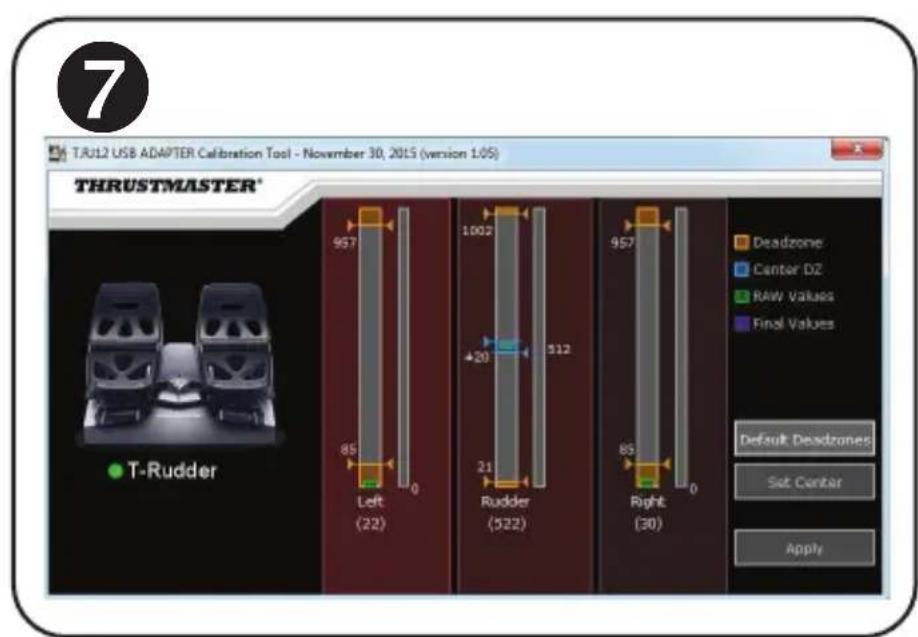

GEAVANCEERDE KALIBRATIESOFTWARE (T.RJ12 USB ADAPTER Calibration Tool)

Ga waar https://support.thrustmaster.com. Selecteer Joysticks / TFRP T.Flight Rudder Pedals enervoigens Utility's om de geavanceerde kalibrationsoftware te downloaden en te installereren.

• Stel de dode zones waar wens in op het begin en op het eind van het bereik van de roera as en op de 2 assen van de differentieelrem.
• Stel de dode middenstand waar wens in op de roer-as.
• Sla deutsche festlingen direct op in het interne geheugen van de adapter (5).

Belangrijkste kenmerken van T.A.R.G.E.T:

• Er zijn verschillende configuraties beschikkaar voor de assen van het roer en van de differentieelremmen.
• Er zijn verschillende programmeerniveauaus beschikbaar: Basic, Advanced en Script.
• Gebruikt het "Drag and Drop"-principe
• De TFRP-pedaalset kan worden gebruikt in combinatie met verscheidene Thrustmaster-controllers (Hotas Cougar, Hotas Warthog, T.16000M, MFA Cougar Pack, ook compatibel met T.A.R.G.E.T) waardoor deze controllers worden herkend als een intern USB-apparaat.
• Geavanceerde profielen, gemaakt door leden van de Thrustmaster-community,+zijn beschikbaar.

BELANGRIJKE OPMERKINGEN MET BETREKKING TOT HET AUTOMATISCH KALIBREREN VAN ASSEN

Ter vermijding van möglichke kalibratieproblemen:

• Zet uw voeten Niet op het roer en LAST de as van het roer in de middenstand staan bij het aansluiten van de TFRP-pedaalset met de USB-connector van de adapter.
• Sluit nooit de pedaalset aan op de adapter als de adapter is aangesloten op een pc, of tijdens een game.
• Ontkoppel nooit de pedaalset van de adapter als de adapter is aangesloten op een, of tijdens een game. Zet eerst de pcuit.
• Sluit altijd de pedaalset aan op de adapter voordat de adapter wordt aangesloten op de pc. De 3 assen van de pedalen kalibreren zich automatisch na een paar bewegingen en na het bereiken van de fysieke eindhoven voor de roer-as en de2 assen van de differentielremmen.

PROBLEMEN OPLOSSEN EN WAARSCHUWINGEN

• Mijn pedaalset werkt nicht goed of lijkt nicht goed gekalibreerd te+zijn.
• Zet de pc uit en koppel de USB-connector van de adapter los. Sluit verwolgens de USB-connector waar aan, zet de pc waar aan en herstart de game.
• Controller dat de keuzeschakelaar (8) van de adapter in de VLIEGTUIG-stand staat en dat de LED GROEN brandt.

• Let er op dat wonneer u de USB-connector van de adapter aansluit, uw voeten nicht op de pedalen mogen staan en de roer-as in de middenstand要去 staan.

• Ik kan mijn pegaalset nicht configureren.

• Selecteer de meest geschikte configuratie in het menu Options / Controller / Gamepad of Joystick van de game, of maak een compleet neue configuratie van de opties van de controller.

• Raadpleeg de handleiding of de online help van de game voor meer informatie.

• Gebruik de T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) geavanceerde programmeersoftware.

• Mijn pedaalset reageert te gevoelig of onvoldoende gevoelig.

• De pedaalset kalibreert zich automatisch na eenaar bewegingen en na het bereiken van de fysieke eindhoven voor de roer-as en de 2 assen van de differentielremmen.

• Pas in het menu Options / Controller / Gamepad of Joystick van de game de gevoeligheid en dode zones aan voor de controller (als deze opties beschikbaarijken).
• Gebruik de T.RJ12 USB ADAPTER Calibration Tool geavanceerde kalibrationsoftware.
• Gebruik de T.A.R.G.E.T (Thrustmaster Advanced programming Graphical EdiTor) geavanceerde programmeersoftware.

Wereldwijd garandeert Guillemot Corporation S.A., het statutair adres gevestigd aan de Place du Granier, B.P. 97143, 35571 Chantepie, Frankrijk, (hierna te noemen "Guillemot") aan de de koper dat dit Thrustmaster-product vrij zal zijn van materiaal- en fabricagefouten gedurende een garantieperiode gelijk aan de tijd maximaal vereist om een restitutie/ervanging voor dit product te claimen. In landen van de Europese Unie komt dit overeen met eenperiode van twee (2)aar vanaf het moment van levering van het Thrustmaster-product. In andere landen komt de garantieperiode overeen met de tijd maximaal vereist om een restitutie/ervanging voor dit Thrustmaster-product te claimen zoals wettelijk is vastgelegd in het land waarin de koper woonachtig was op de datum van aankoop van het Thrustmaster-product. Indien een dergelijk claimrecht Niet wettelijk is vastgelegd in het betreffende land, geldt een garantieperiode van een (1)aar vanaf datum aankoop van het Thrustmaster-product.

Indien u in de garantiepiode een defect meent te constateren aan dit product, neem dan onmiddelijk contact op met Technical Support die u zal informeren over de te volgen procedure. Als het defect worden bevestigd, dient het product te worden geretourneerd maar deplaats van aankoop (of een andere locatie die worden opgegeven door Technical Support).

Binnen het gestelde van deze garantie worden het defecte product van de koper gerepareerd of verrangen, zulks ter beordeling van Technical Support. Indien het Thrustmaster- productijdens de garantieperiode is onderworpen aan een dergelijk herstel, worden elke periode van ten minste zeven (7) deren waarin het product Niet in gebruik is, opgeteld bij de resterende garantieperiode (dezeperiode loopt vanaf de datum van verzoek van de consument voor interventie of vanaf de datum waarop het product in kwestie beschikbaar is gesteld voor herstel als de datum waarop het product ter beschikking worden gesteld voor herstel later is dan de datum van het verzoek om interventie). Indien toegestaan door van toepassing zijnde wetgeving, beperkt de volledige aansprakelijkheid van Guillemot enhaar dochterondernemingen (inclusief de aansprakelijkheid voor verwolgschade) zich tot het repareren of verrangen van het Thrustmaster-product. Indien toegestaan door van toepassing zijnde wetgeving, wijst Guillemot elkegarantee af met betrekking tot verhandelhaarheid of geschiktheid voor enig doel.

Deze garantie is Niet van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of beschadigd ist ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk, normale slijtage, of enige andere oorzaak die Niet gerelateerd is aan een materiaal- of fabricagefout (inclusief maar nicht beperkt tot het combineren van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, oplanders of enig ander element net geleverd door Guillemot voor dit product); (2) als het product is gebruikt voor enig ander doel dan thuisgebruik, zoalsaar Niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden); (3) indien u zich nicht houdt aan de instructies zoals verstrekt door Technical Support; (4) op software die onder een specifieke garantie valt; (5) op verbruiksartikelen (elementen die tijdens de levensduur van het product worden verrangen zoals bijvoorbeeld batterijen of pads van een headset of koptelefoo); (6) op accessoires (zoals bijvoorbeeld kabels, behuizingen, hoesjes, etui's, draagtassen of Polsbandjes); (7) indien het product werden verkocht op een openbare veiling.

Deze garantie is nicht overdraagbaar.

De wettelijk rechten van de koper die inijken/haar land van toepassing zijn op de verkoop van consumptumentproducten worden op generlei wijze door deze garantie beperkt.

Aanvullende garantiebepalingen

Gedurende de garantieperiode zal Guillemot in principe nooit reserveonderdelen leveren,ondat Technical Support de enige partij is die bevoegd is een Thrustmaster-product te openen en/of te herstellen (met uitzondering van een herstelprocedure die de klant door Technical Support gesraagd worden ut te voeren met behulp van schriftelijk instructies - omdat deze procedure bijvoorbeeld eenvoudig is en het herstelproces nicht vertrouwelijk is - en door het verstrekken aan de consument van de benodigde onderdelen, indien van toepassing). Gezien de innovatiecycli en omhaar knownhow en handelsgeheimen te beschemen, za Gluillemot in principe nooit een herstelbeschrijving of reserveonderdelen verstrekken voor een Thrustmaster-product waarvan de garantieperiode is versteken.

Aansprakelijkheid

Indien toegestaan door van toepassing zijnde wetgeving, wijzen Guillemot Corporation S.A. (hierna te noemen "Guillemot") en haar dochteronderemingen alle aansprakelijkheid af voor eenige schade veroorzaakt door een van de volgende oorzaken: (1) indien het product aangepast, geopend of gewijzigd is; (2) de montage-instructies Niet zichen opgevolgd; (3) oneigenlijk of onvoortichtig gebruik, verwaarlozing, een ongeluk (bijvoorbeeld stoten); (4) nomale slijtage; (5) het gebruik van het product voor enig ander doel dan thuisgebruik, zoalsaar Niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden). Indien toegestaan onder van toepassing zijnde wetgeving, wijzen Guillemot en haar dochteronderemingen alle aansprakelijkheid af voor eenige schade aan dit product Niet gerelateerd aan een materiaal- of fabricagebout (indusief maar Niet beperkt tot enige schade direct of indirect veroorzaakt door enige software, of door het combineren van het Thrustmasterproduct met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element Niet geleverd door Guillemot voor dit product).

COPYRIGHT

© 2021 Guillemot Corporation S.A. Alle rechten voorbehonden. Thrustmaster® is een geregisteerd handelsmerk van Guillemot Corporation S.A. Windows® is een geregisteerd handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen. Alle andere handelsmerken zijn eigendom van de respectieve eigenaren. Afbeeldingen zich Niet bindend. Inhoud, ontwerp en specificaties können zonder kennisgeving vooraf worden gewijzigd en+kunnen per land verschillen. Geproduc eer in China.

AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU

In de Europese Unie: Gooi dit product na het einde van de levensduur Niet weg met het normale afval, maar breng het waar het door uw gemeente aangewezen inzamelpunt voor elektrische en/of computerapparatuur.

Ter herinnering is hiertoe op het product, de gebruikshandleiding of de verpakking een symbol aangebracht.

De meeste materialen können worden gerecycled. Door recycling en andere methoden voor verantwoorde verwerking van afgedankte elektrische en elektronische apparatenkestu een belangrijke bijdrage leveren aan de bescherming van het milieu.

Neem contact op met uw gemeente voor informatatie over een inzamelpunt bij u in de buurt.

In alle andere landen: houd u aan deplaatselijk milieuuwetgeving voor elektrische en elektronische apparaten.

Bewaar deze informatatie. De kleuren en decoraties können variieren.

Plastic bevestigingen en hechtmaterialen要去en van het product worden verwijderd voordat het worden gebruikt.

*Alleen van toepassing in de EU en Turkijee
