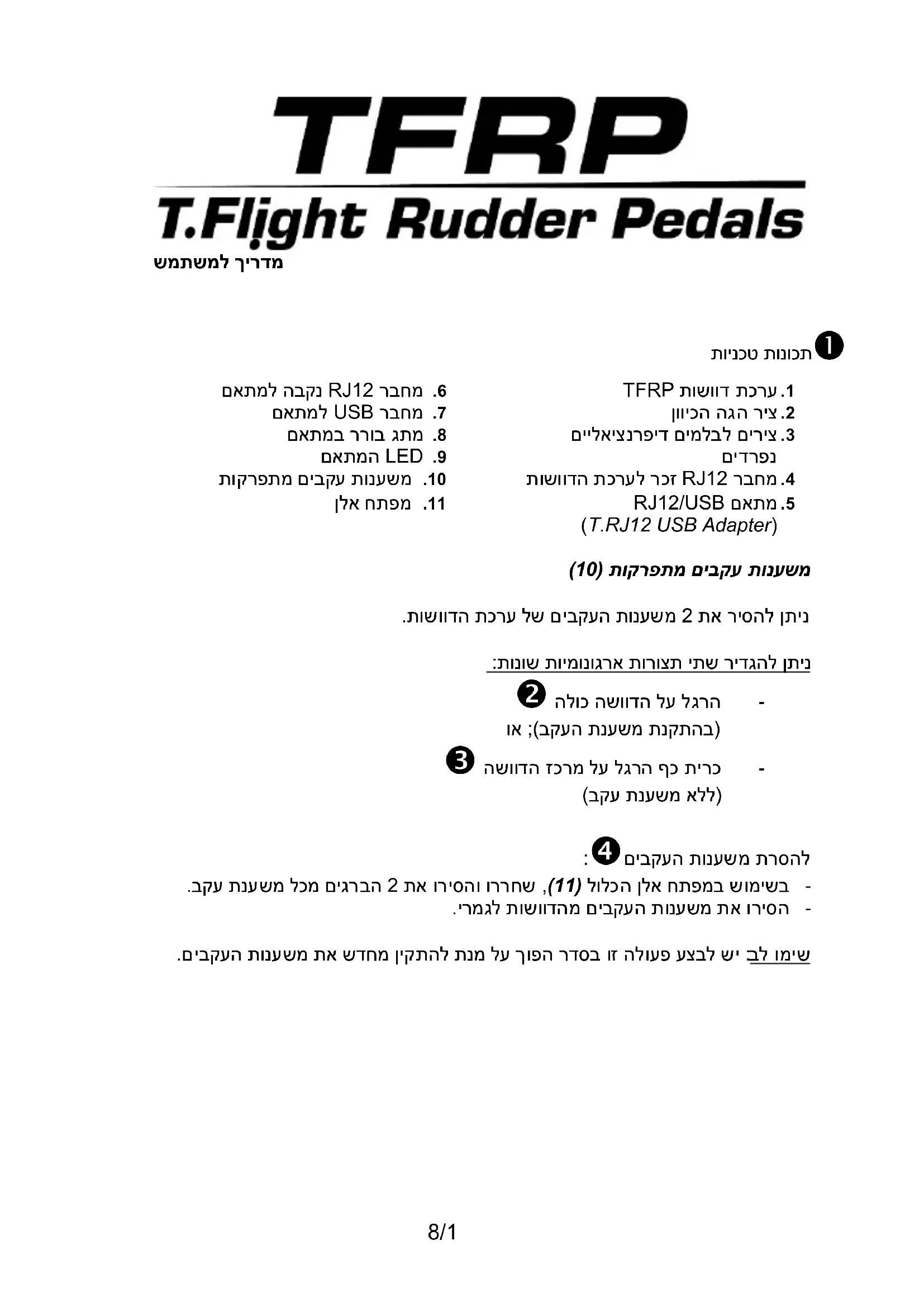

מדריך למשתמש TFRP TFlight Rudder Pedals THRUSTMASTER

Manuel de l'utilisateur

1. Pédalier TFRP
2. Axe de gouvernail
3. Axes des freins différentiels indépendants
4. Connecteur mâle RJ12 du pédalier
5. Adaptateur RJ12 / USB (T. RJ12 USB Adapter)
6. Connecteur femelle RJ12 de l'adaptateur
7. Connecteur USB de l'adaptateur
8. Sélecteur de l'adaptateur
9. Voyant lumineux de l'adaptateur
10. Repose-talons amovibles
11. Clé Allen

Les 2 repose-talons du pédalier sont amovibles.

Deux positions sont possibles :

• Pied intégralement posé sur les pédales (avec le repose-talon installé)
• Ou plante du pied à mi-pédale (avec le repose-talon désinstallé)

Pour désinstaller les repose-talons:

• À l'aide de la clé Allen fournie (11), dévissez les 2 vis situées de chaque côté du repose-talon.
• Retirez complètement les repose-talons des pédales.

Remarque: effectuez l'opération inverse pour réinstaller les repose-talons.

Installation sur PC VIA l'adaptateur RJ12 / USB

1. Branchez le connecteur mâle RJ12 (4) du pédalier TFRP sur le connecteur femelle RJ12 (6) de l'adaptateur (5).

Ou branchez directement le connecteur male RJ12 (4) sur le produit Thrustmaster équipé d'un connecteur femelle RJ12 (TWCS, gamme TCA Quadrant ou gamme T. Flight Hotas).

1. Positionnez le sélecteur de l'adaptateur (8) sur la position AVION 5.
2. Allez sur https://support.thrustmaster.com/. Cliquez sur Joysticks / TFRP T. Flight Rudder Pedals, puis sélectionnez Pilotes. Télé
3. Une fois le pilote PC installé, branchez le connecteur USB (7) de l'adaptateur USB sur l'un des ports USB de votre PC.
4. Le voyant lumineux (9) de l'adaptateur USB s'allume alors en VERT.
5. Pour accéder au Control Panel, sélectionnez :
6. Demarrer / Applications / Thrustmaster / Control Panel ou Panneau de configuration (sous Windows® 10 / 8.1 / 8)
7. Demarrer / Tous les programmes / Thrustmaster / Control Panel ou Panneau de configuration (sous Windows® 7)

La boîte de dialogue Contrôleurs de jeu s'affiche.

L'accessoire apparait à l'écran sous le nom T-Rudder et l'état OK.

1. Dans la boîte Contrôleurs de jeu, cliquez sur Propriétés pour tester et visualiser l'ensemble des fonctions.

Vous êtes maintenant prêt à jouer!

Installation sur le joystick t. FLIGHT HOTAS 4 ou t. FLIGHT HOTAS ONE

(N'utilisez pas l'adaptateur RJ12/USB avec cette configuration.)

Le palonnier TFRP (T. Flight Rudder Pedals) se branche directement sur les joysticks T. FLIGHT HOTAS 4 et T. FLIGHT HOTAS ONE.

1. Branchez le connecteur mâle RJ12 (4) du palonnier TFRP sur le port femelle RJ12 situé à l'arrière du joystick T. FLIGHT HOTAS 4 ou T. FLIGHT HOTAS ONE.
2. Ensuite, branche le cable USB du joystick T. FLIGHT HOTAS 4 ou T. FLIGHT HOTAS ONE sur un des ports USB de votre PC ou de votre console.

Le joystick T. FLIGHT HOTAS 4 est compatible sur PC et sur PlayStation®4 et comprend huit axes, dont trois réservés pour le palonnier TFRP.

Le joystick T. FLIGHT HOTAS ONE est compatible sur PC et sur Xbox One® et comprend huit axes, dont trois réservés pour le palonnier TFRP.

Logiciels avancés available et compatibles

(uniquement avec le pédalier TFRP lorsqu'il est relié à l'adaptateur RJ12 / USB)

Logiciel de calibration avancée

(T. RJ12 USB ADAPTER Calibration Tool)

Allez sur https://support.thrustmaster.com. Cliquez sur Joysticks / TFRP T. Flight Rudder Pedals, puis sélectionnez Utilitaires. Téléchargez et installez le logiciel de calibration avancée pour :

• Ajuster à votre convenance les zones mortes en début et fin de course sur l'axe du palonnier et sur les 2 axes de freins différentiels.
• Ajuster à votre convenance la zone morte centrale de l'axe du palonnier.
• Enregistrer ces ajustements directement dans la mémoire interne de l'adaptateur (5).

Logiciel de programmation avancée T.A.R.G.E.T. 8

Allez sur https://support.thrustmaster.com. Cliquez sur Joysticks / TFRP T. Flight Rudder Pedals, puis sélectionnez Logiciel. Téléchargez et installez le logiciel de programmation avancée T. A. R. G. E. T.

Principales caractéristiques de T. A. R. G. E. T. :

• Diverses configurations possibles des axes du palonnier et des freins différentiels.
• Plusieurs niveaux de programmation possibles : Basic, Advanced et Script.
• Utilisation du principe Drag and Drop.
• Fusion possible du pédalier TFRP avec les autres joysticks Thrustmaster (Hotas Cougar, Hotas Warthog, T.16000M, MFD Cougar Pack, également compatibles avec T.A.R.G.E.T) permettant la reconnaissance d'un seul périphérique USB.
• Accès aux profils avancés créés par la communauté Thrustmaster.

Remarques importantes relatives à la calibration automatique des AXES

Pour éviter tout problème de calibration :

• Laissez toujours l'axe du pédalier centré (sans poser les pieds sur le pédalier) lorsque vous branchez le pédalier TFRP à l'aide du connecteur USB de l'adaptateur.
• Ne branchez jamais le pédalier sur l'adaptateur lorsque celui-ci est connecté au PC, ni en cours de jeu.
• Ne débranchez jamais le pédalier de l'adaptateur lorsque celui-ci est connecté au PC, ni en cours de jeu. Eteignez d'abord le PC.
• Branchez toujours le pédalier sur l'adaptateur avant de brancher le connecteur USB de l'adaptateur sur le PC.

Les 3 axes des pédales se calibrent automatiquement après quelques mouvements et après avoir atteint les butées physiques de l'axe du palonnier et des 2 axes de freins différentiels.

Depannage et avertissement

• Mon pédalier ne fonctionne pas correctement ou semble mal calibré.
• Éteignez votre PC, débranchez le connecteur USB de l'adaptateur, rebranchez-le, rallumez votre PC, puis relancez votre jeu.
• Vérifiez que le sélecteur de l'adaptateur est sur la position AVION et que le voyant lumineux est VERT.
• Lorsque vous branchez le connecteur USB de l'adaptateur, laissez toujours l'axe du palonnier centré (sans poser les pieds sur le palonnier).
• Je n'arrive pas à configurer mon pédalier.
• Dans le menu Options / Contrôleur / Manettes ou Joystick de votre jeu, désélectionn
• Pour plus d'informations, reportez-vous au manuel de l'utilisateur ou à l'aide en ligne de votre jeu.
• Utilisez le logiciel de programmation avancée T. A. R. G. E. T (Thrustmaster Advanced pRogramming Graphical EdiTor).
• Mon pédalier est trop ou pas assez sensible.
• Notre pédalier s'auto-calibre de manière autonome après quelques mouvements effectué
• Dans le menu Options / Contrôleur / Manettes ou Joystick de votre jeu, ajustez la sensibilité et les zones mortes de votre contrôleur (si l'option est disponible).
• Utilisez le logiciel de calibration avancée T. RJ12 USB ADAPTER Calibration Tool.
• Utilisez le logiciel de programmation avancée T. A. R. G. E. T (Thrustmaster Advanced Programming Graphical Editor).
