РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TFRP TFlight Rudder Pedals THRUSTMASTER

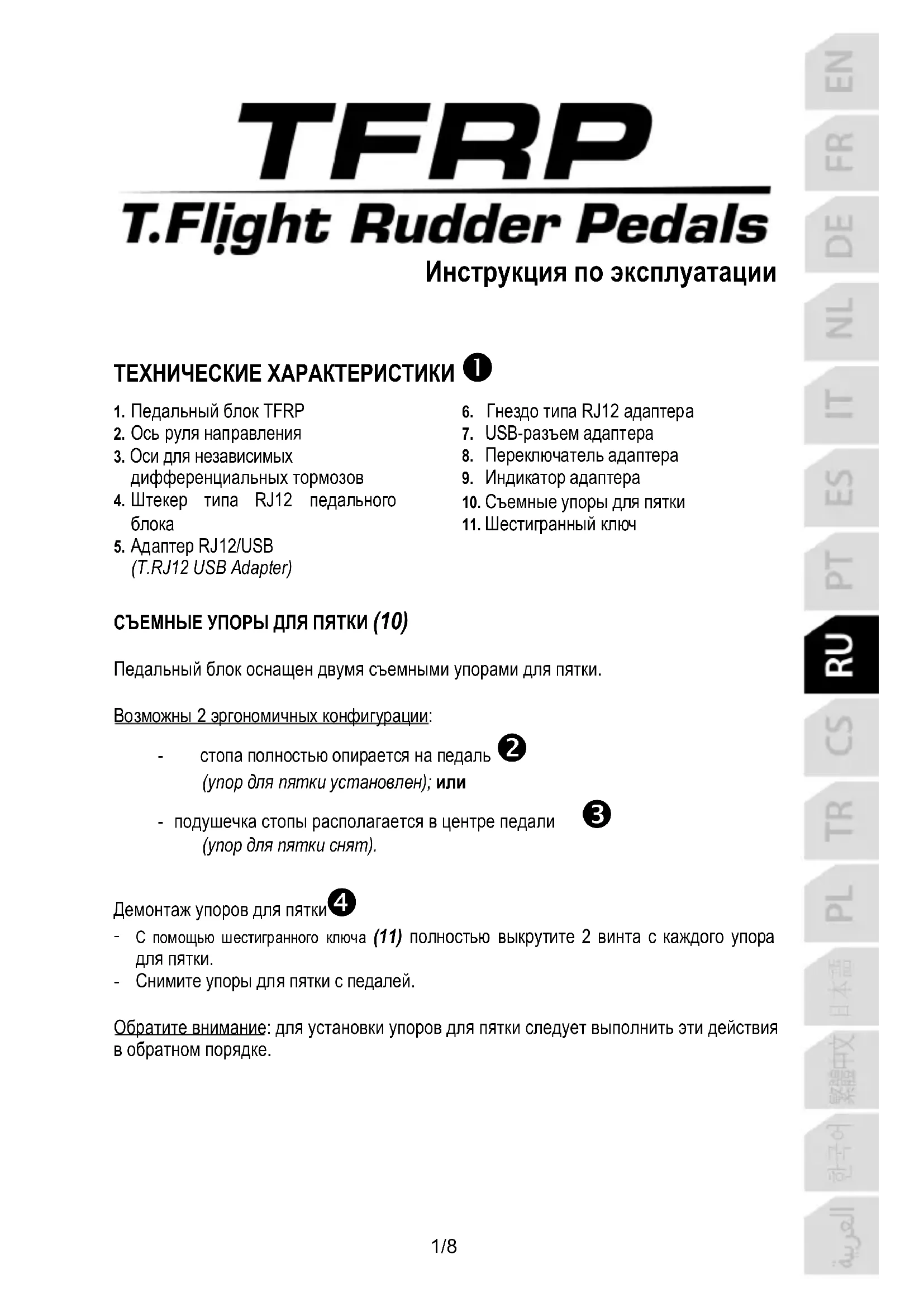

Инструкция по эксплуатации ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЪЕМНЫЕ УПОРЫ ДЛЯ ПЯТКИ (10) Педальный блок оснащен двумя съемными упорами для пятки. Возможны 2 эргономичных конфигурации: - стопа полностью опирается на педаль (упор для пятки установлен); или - подушечка стопы располагается в центре педали

(упор для пятки снят). Демонтаж упоров для пятки

С помощью шестигранного ключа (11) полностью выкрутите 2 винта с каждого упора

- Снимите упоры для пятки с педалей. Обратите внимание: для установки упоров для пятки следует выполнить эти действия в обратном порядке.

2. Ось руля направления

3. Оси для независимых

дифференциальных тормозов

4. Штекер типа RJ12 педального

Гнездо типа RJ12 адаптера

7. USB-разъем адаптера

8. Переключатель адаптера

9. Индикатор адаптера

10. Съемные упоры для пятки

11. Шестигранный ключ2/8

УСТАНОВКА НА ПК С ПОМОЩЬЮ АДАПТЕРА RJ12/USB

1. Подключите штекер RJ12 (4) педального блока TFRP к гнезду RJ12 (6) на адаптере (5).

Или подключите штекер RJ12 (4) напрямую к устройству Thrustmaster, оснащенному гнездом RJ12 (TWCS, серия TCA Quadrant или серия T.Flight Hotas).

2. Переведите переключатель адаптера (8) в положение САМОЛЕТ

3. Откройте сайт https://support.thrustmaster.com/

. Выберите «Джойстики / TFRP T.Flight Rudder Pedals», затем выберите «Драйверы». Загрузите и установите драйвер для ПК и специальный интерфейс для него на базе Панели управления Windows.

4. После установки драйвера подключите разъем USB адаптера (7) к одному из USB-

5. Индикатор адаптера (9) загорается ЗЕЛЕНЫМ.

6. Чтобы открыть Панель управления, выберите:

- Пуск / Все приложения / Thrustmaster / Control Panel или Панель управления (в Windows® 10 / 8.1 / 8); или - Пуск / Все программы / Thrustmaster / Control Panel или Панель управления (in Windows® 7) Отображается диалоговое окно Игровые устройства. Устройство отображается на экране с именем T-Rudder и статусом OK.

7. В диалоговом окне Игровые устройства щелкните Свойства для тестирования и

просмотра всех функций. Теперь все готово для игры!

ПОДКЛЮЧЕНИЕ К USB-ДЖОЙСТИКУ T.FLIGHT HOTAS 4 ИЛИ

(Не используйте адаптер RJ12/USB в этой конфигурации) Педальный блок TFRP (T.Flight Rudder Pedals) подключается напрямую к джойстикам Thrustmaster T.FLIGHT HOTAS 4 и T.FLIGHT HOTAS ONE.

1. Подключите разъем RJ12 (4) педального блока TFRP к гнезду RJ12 на задней панели

ONE к USB-порту компьютера или игровой консоли. Джойстик T.FLIGHT HOTAS 4 совместим с ПК и системой PlayStation®4 и имеет 8 осей, 3 из которых зарезервированы для педального блока TFRP. Джойстик T.FLIGHT HOTAS ONE совместим с ПК и консолью Xbox One® и имеет 8 осей, 3 из которых зарезервированы для педального блока TFRP.3/8 ДОСТУПНЫЕ СОВМЕСТИМЫЕ ПРИЛОЖЕНИЯ ПРОДВИНУТОГО

(только при подключении педального блока TFRP с помощью адаптера RJ12/ USB) РАСШИРЕННОЕ ПО ДЛЯ КАЛИБРОВКИ (T.RJ12 USB ADAPTER Calibration Tool) С сайта https://support.thrustmaster.com («Джойстики / TFRP T.Flight Rudder Pedals», затем выберите «Инфраструктура») загрузите и установите расширенную программу для калибровки, которая позволяет выполнять следующие задачи: - индивидуальная настройка «мертвых зон» в начале и конце хода на оси руля направления и на двух осях дифференциальных тормозов; - индивидуальная настройка центральной «мертвой зоны» на оси руля направления; - сохранение выполненных настроек непосредственно во внутренней памяти адаптера (5).

ПРОДВИНУТОЕ ПО ПРОГРАММИРОВАНИЯ T.A.R.G.E.T

(Thrustmaster Advanced pRogramming Graphical EdiTor) Откройте: https://support.thrustmaster.com. Выберите «Джойстики / TFRP T.Flight Rudder Pedals», затем выберите «Программное обеспечение». Загрузите и установите продвинутое ПО программирования T.A.R.G.E.T. Основные особенности ПО T.A.R.G.E.T: - ряд готовых конфигураций для осей руля направления и дифференциальных

- наличие нескольких уровней программирования: Basic, Advanced и Script

- работа по принципу перетаскивания «Drag and Drop»; - педальный блок TFRP можно использовать в сочетании с самыми разными контроллерами Thrustmaster (Hotas Cougar, Hotas Warthog, T.16000M, MFD Cougar Pack, также совместимы с T.A.R.G.E.T), и они будут распознаваться как единое USB-устройство; - доступны расширенные профили, созданные членами сообщества Thrustmaster.4/8 ВАЖНЫЕ ЗАМЕЧАНИЯ ОТНОСИТЕЛЬНО АВТОМАТИЧЕСКОЙ КАЛИБРОВКИ ОСЕЙ Советы по предотвращению проблем с калибровкой. - При подключении педального блока TFRP с помощью USB-кабеля адаптера ось руля направления всегда должна находиться в центральном положении (не ставьте ноги на педали)

- Нельзя подключать педальный блок к адаптеру, если адаптер подключен к ПК, а также во время игры. - Нельзя отключать педальный блок от адаптера, если адаптер подключен к ПК, а также во время игры. Сначала выключите ПК. - - Обязательно подключайте педальный блок к адаптеру перед подключением USB- кабеля адаптера к консоли. Калибровка трех осей педалей выполняется автоматически после нескольких движений и после достижения физических стопоров для оси руля направления и осей двух дифференциальных тормозов.5/8 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ И ПРЕДУПРЕЖДЕНИЯ

• Педальный блок не работает должным образом или кажется неверно откалиброванным. - Выключите ПК и отсоедините USB-кабель адаптера. Затем снова подключите USB- кабель, включите ПК и перезапустите игру. - Убедитесь, что переключатель адаптера (8) находится в положении САМОЛЕТ и что индикатор горит ЗЕЛЕНЫМ. - При подключении USB-кабеля адаптера обязательно держите ось руля направления в центральном положении (не ставьте ноги на педали руля).

• Не удается настроить педальный блок. - В игре, в разделе «Параметры/Контроллер/Игровой пульт» или «Джойстик», выберите оптимальную конфигурацию или полностью перенастройте параметры контроллера. - Для получения дополнительных сведений обратитесь к руководству пользователя по игре или к интернет-справке. - Воспользуйтесь расширенным ПО для программирования T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor).

• Слишком высокая или недостаточная чувствительность педального блока. - Калибровка педального блока выполняется автоматически после нескольких движений и после достижения физических стопоров для оси руля направления и осей двух дифференциальных тормозов. - В игре, в разделе «Параметры/Контроллер/Игровой пульт» или «Джойстик», отрегулируйте чувствительность и «мертвые зоны» контроллера (если эти возможности доступны). - Воспользуйтесь расширенной программой калибровки T.RJ12 USB ADAPTER Calibration Tool. - Воспользуйтесь расширенным ПО для программирования T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor).6/8 Сведения о потребительской гарантии Корпорация Guillemot Corporation S.A., зарегистрированная по адресу Place du Granier, B.P. 97143, 35571 Chantepie, Франция, (далее — «Guillemot») гарантирует своим клиентам во всем мире, что в данном изделии Thrustmaster не будет выявлено никаких дефектов материалов и производства в течение гарантийного периода, который равен сроку предъявления претензии по соответствию для данного изделия. В странах Европейского Союза этот срок соответствует двум (2) годам с момента поставки изделия Thrustmaster. В других странах гарантийный период равен сроку предъявления претензии по соответствию для изделия Thrustmaster, определяемому соответствующим законодательством страны, в которой проживал потребитель на момент приобретения изделия Thrustmaster (если подобные претензии не действуют в соответствующей стране, гарантийный период равняется одному (1) году с первоначальной даты приобретения изделия Thrustmaster). В случае обнаружения дефектов изделия во время гарантийного периода незамедлительно обратитесь в службу технической поддержки, сотрудники которой определят дальнейшую процедуру. Если дефект будет подтвержден, изделие следует вернуть по месту приобретения (или в любое другое место, указанное службой технической поддержки). В рамках действия гарантии дефектное изделие будет, по усмотрению службы технической поддержки, заменено или возвращено в рабочее состояние. Если в течение гарантийного срока изделие Thrustmaster будет подвержено такому восстановлению, к оставшемуся гарантийному сроку прибавляется период времени, но не менее семи (7) дней, во время которого изделие находилось вне употребления (началом этого периода считается дата запроса покупателя о вмешательстве или дата предоставления дефектного изделия для восстановления, если изделие было предоставлено для восстановления позднее, чем был сделан запрос о вмешательстве). В мере, разрешенной применимым законодательством, полная ответственность компании Guillemot и ее дочерних компаний (в том числе косвенный ущерб) ограничивается восстановлением рабочего состояния или заменой изделия Thrustmaster. В мере, разрешенной применимым законодательством, компания Guillemot отказывается от любых гарантий коммерческой пригодности или пригодности для определенной цели. Настоящая гарантия не распространяется: (1) на ситуации, когда изделие было видоизменено, открыто, модифицировано или получило повреждения в результате недопустимого или неправильного использования, небрежности или несчастного случая, естественного износа или любой другой причины, не связанной с дефектом материалов или производства (включая, помимо прочего, использование изделия Thrustmaster совместно с любыми неподходящими элементами, в частности — с блоками питания, аккумуляторами, зарядными устройствами и любыми другими элементами, не входящими в комплектацию Guillemot для данного изделия); (2) на случаи использования продукта в любых целях, кроме бытовых, в том числе на случаи профессионального или коммерческого применения (например, в игровых залах, для проведение обучения и соревнований); (3) на ситуации, когда указания службы технической поддержки не были выполнены; (4) на ПО, так как на такое ПО распространяется отдельная гарантия; (5) на расходные материалы (элементы, предназначенные для замены в течение срока службы изделия: например, батарейки и ушные подушки для гарнитур или наушников); (6) на аксессуары (например, кабели, чехлы, сумки, футляры, наручные ремешки); (7) на случаи продажи изделия с открытого аукциона. Данная гарантия не подлежит передаче. Настоящая гарантия не ущемляет прав потребителя, предоставляемых ему применимыми законами в отношении продажи потребительских товаров в соответствующей стране. Дополнительные условия гарантии В течение гарантийного срока компания Guillemot, в общем и целом, не предоставляет никаких запасных частей, так как вскрытие и/или модификацию любых изделий Thrustmaster вправе осуществлять только служба технической поддержки (за исключением каких-либо процедур по модификации, которые служба технической поддержки может предложить выполнить клиенту путем письменных инструкций и предоставления, при необходимости, требуемых запасных частей: например, в связи с отсутствием статуса сложности или конфиденциальности у такой восстановительной процедуры). С учетом периода освоения новых изделий и в целях защиты своих ноу-хау и коммерческих тайн компания Guillemot, в общем и целом, не предоставляет каких-либо уведомлений о восстановлении или запасных частей для любых изделий Thrustmaster с истекшим гарантийным сроком.7/8 Ответственность В мере, разрешенной применимым законодательством, компания Guillemot Corporation S.A. (далее — «Guillemot») и ее дочерние предприятия отказываются от любой ответственности за любой ущерб, вызванный одним или несколькими из следующих факторов: (1) видоизменение, вскрытие или модификация изделия; (2) несоблюдение инструкций по сборке; (3) недопустимое или неправильное использование, небрежность, несчастный случай (например, физическое воздействие); (4) естественный износ; (5) использование продукта в любых целях, кроме бытовых, в том числе профессиональное или коммерческое применение (например, в игровых залах, для проведение обучения и соревнований). В мере, разрешенной применимым законодательством, компания Guillemot и ее дочерние предприятия отказываются от любой ответственности за любой ущерб, не связанный с дефектами материалов или изготовления, в отношении данного изделия (включая, помимо прочего, любой ущерб, вызванный прямо или опосредованно любым программным обеспечением или использованием изделия Thrustmaster с любыми неподходящими элементами, в частности — блоками питания, аккумуляторами, зарядными устройствами и любыми другими элементами, не входящими в комплектацию Guillemot для данного изделия).8/8 АВТОРСКОЕ ПРАВО © 2021 Guillemot Corporation S.A. Все права защищены. Thrustmaster® является зарегистрированной торговой маркой Guillemot Corporation. Windows® является зарегистрированной торговой маркой Microsoft Corporation в Соединенных Штатах Америки и/или других странах. Все прочие торговые марки являются собственностью соответствующих владельцев. Иллюстрации могут не соответствовать внешнему виду/функциям конкретного изделия. Содержание руководства, конструкция и технические характеристики изделия изменяются без предварительного уведомления и зависят от страны приобретения. При пользовании изделием учитывайте следующее: цвета и дизайн могут различаться. Пластиковые стяжки и клейкую ленту следует снять перед использованием изделия. www.thrustmaster.com
