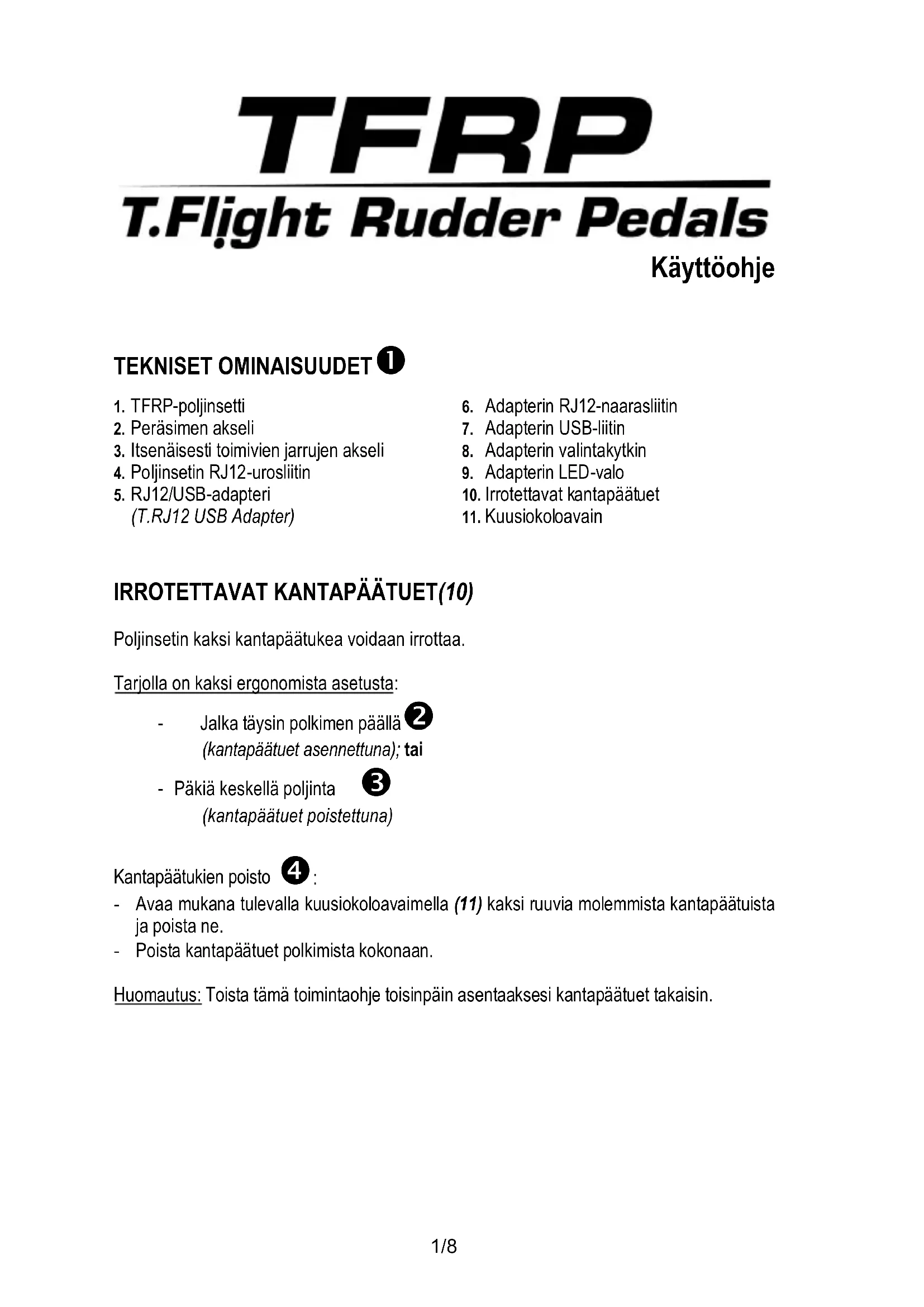

TFRP TFlight Rudder Pedals - Ohjain THRUSTMASTER - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE TFRP TFlight Rudder Pedals THRUSTMASTER

1. TFRP-poljinsetti
2. Peräsimen akteli
3. Itsenäisesti toimivien jarrujen akteli

4. Poljinsetin RJ12-uroslitin
   5.RJ12/USB-adapteri (T.RJ12 USB Adapter)

5. Adapterin RJ12-naarasliitin

6. Adapterin USB-liitin
7. Adapterin valintakytkin
8. Adapterin LED-valo
9. Irrotettavat kantapäätuet
10. Kuusiokoloavain

IRROTETTAVAT KANTAPÄÄTUET(10)

Poljinsetin kaksi Kantapäatukea voidaan irrottaa.

Tarjolla on kaksi ergonomista asetusa:

Jalka täysin polkimen päälä (kantapäätuet asennettuna); tai
- Päkiä keskellä poljinta (kantapäätuet poistettuna)

Kantapäätukien poisto 4

• Avaa mukana tulevalla kuusiokoloavaimella (11) kaksi ruuvia molemmista Kantapäatuista ja poista ne.
• Poista Kantapäätuet polkimista kokonaan.

Huomautus: Toista tāmā toimintaohje toisinpāin asentaaksesi Kantapäatuet takaisin.

PC-ASENNUS RJ12/USB-ADAPTERIA KÄYTTÄMÄLLÄ

1. Yhdistä TFRP-poljinsetin RJ12-uroslitin (4) adapterin (5) RJ12-naarasliittimeen (6).

Liitä muutoin RJ12-uroslitin (4) RJ12-naarasliittimen sisälvaan Thrustmaster-tuotteseen (TWCS, TCA Quadrant -sarja tai T.Flight Hotas -sarja).

1. Aseta adapterin valintakytkin (8) AIRPLANE-asentoon 5
2. Mene osoitteeseen https://support.thrustmaster.com/. Valitse Joysticks / TFRP T.Flight Rudder Pedals ja sitten Drivers. Lataa ja asenna PC-ajurit sekä erillinen Windowsin ohjauspaneelipohjainen käytöliittymä.
3. Kun PC-ajuri on asennettu, yhdistä adapterin USB-liitin (7) yhteen PC:n USB-porteista.
4. Adapterin LED-valo (9) palaa VIHREÄNA.

5. Avaa ohjauspaneeli valitsemalla:

6. Aloita / Kaikki sovellukset / Thrustmaster / Control Panel tai Control Panel (Windows® 10/8.1/8); tai

7. Aloita / Kaikki ohjelmat / Thrustmaster / Control Panel tai Control Panel (Windows® 7)

Game Controllers (Peliohjaimet) -laatikko nikyy ruudulla.

Lisalaite nakyruudulla nimella T-Rudder ja sen status on OK.

1. Napsauta Game Controllers -laatikossa Properties (Ominaisuudet) testatakesi ja nähdäksesi kaikki toiminnot.

Olet nyt pelivalmis!

T.FLIGHT HOTAS 4-TAI T.FLIGHT HOTAS ONE USB -SAUVAOHJAIMEN ASENNUS

(älä käytä RJ12/USB-adapteria tassä asennuksessa)

TFRP (T.Flight Rudder Pedals) yhdistetaan suoraan Thrustmaster T.FLIGHT HOTAS 4- ja T.FLIGHT HOTAS ONE -sauvaohjaimiin.

1. Yhdistä TFRP-poljinsetin RJ12-uroslitin (4) T.FLIGHT HOTAS 4- tai T.FLIGHT HOTAS ONE -sauvaohjainen takaa loytyvään RJ12-naarasliittimeen.
2. Yhdistä seuraavaksi T.FLIGHT HOTAS 4- tai T.FLIGHT HOTAS ONE -sauvaohjainen USB-liitin yhteen tietokoneesi tai konsolisi USB-porteista.
   T.FLIGHT HOTAS 4 -sauvaohjain on sekä PC-etta PlayStation®4-yhteensopiva ja sisältaa kahdeksan akselia, joista kolme on varattu TFRP-poljinsettii varten.
   T.FLIGHT HOTAS ONE -sauvaohjain on sekä PC- että Xbox One® -yhteensopiva ja sisältaa kahdeksan akselia, joista kolme on varattu TFRP-poljinsettii varten.

YHTEENSOPIVAT JA EDISTYNEET OHJELMISTOSOVELLUKSET (vain TFRP-poljinsetin kanssa, yhdistettna RJ12/USB-adapteriin)

EDISTYNYT KALIBROINTIOHJELMISTO

(T.RJ12 USB ADAPTER Calibration Tool)

Mene osoitteeseen https://support.thrustmaster.com. Valitse Joysticks / TFRP T.Flight Rudder Pedals ja sitten Utilities. Lataa ja asenna edistynyt kalibrointiohjelmisto, jonka avulla voit:

• Säätää kuolleet alueet haluamallasi tavalla peräsimen aktelin likkeen alku- ja loppupässä sekä kahdelle itsenäisesti toimivalle jarrulle.
• Saatäperasimen akselin keskeisen kuolleen alueen haluamallasitavalla.
• Tallentaa säddot suoraan adapterin (5) sisäiseen muistiin.

EDISTNYT T.A.R.G.E.T-OHJELMOINTISOVELLUS

Mene osoitteeseen https://support.thrustmaster.com. Valitse Joysticks / TFRP T.Flight Rudder Pedals ja sitten Software. Lataa ja asenna edistynyt T.A.R.G.E.Tohjelmoinisovellus.

T.A.R.G.E.T - pääominaisuudet:

• Peräsimen akselille ja itsenäisille jarruille on saatavilla useita eri asetuksia.
• Tarjolla on eri ohjelmoinitasajo: Basic, Advanced ja Script.
• Käyttaa Drag & Drop -periaatetta.
• TFRP-poljinsettiä voidaan käytää yhdessä eri Thrustmaster-ohjainten kanssa (Hotas Cougar, Hotas Warthog, T.16000M ja MFD Cougar Pack, yhteensopiva myös T.A.R.G.E.T-sovelluksen kanssa), minkä avulla ne tunnistetaan yhtenä USB-laitteena.
• Saatavilla on edistyneitä profileja, jotka ovat Thrustmaster-yhteison jäsenten luomia.

TÄRKEITÄ HUOMIOITA AKSELEIDEN AUTOMAATTISESTA KALIBROINNISTA

Vältaäksesi kalibrointiongelmat:

• Jätä peräsin aina keskelle (asettamatta jalkoja perämelle), kun yhdistat TFRP-poliinsettä adapterin USB-liitintä käytämälä.
• Älä ikinä yhdistä poljinsettä adapterin, kun adapteri on jo yhdistetty PC:hen tai kun pelli on paallä.
• Älä ikinä irrota poljinsettä adapterista, kun adaptereri on jo yhdistetty PC:hen tai kun peli on paällä. Sammuta ensin PC.
• Yhdistä poljinsetti aina adapterin ennen kuin yhdistät adapterin USB-liittimen PC:hen. Poljnten kolme akselia kalibroivat itsensä automaattisesti hetkisen jälkeen ja kun peräsin ja kaksi itsenäisesti toimivaa jarrua ovat saavuttaneet fyysiset äripäansä.

ONGELMANRATKAISU JA VAROITUKSET

• Poljinsettini ei toimi oikein tai se vaikuttaa värärn kalibroidulta.

• Sammuta PC ja irrota adapterin USB-liitin. Yhdistä sitten USB-liitin uudelleen, käynnistä PC ja sitten peli.

• Varmista, etta adapterin valintakytkin (8) on AIRPLANE-asennossa ja LED-valo palaa VIHREÄNÄ

• Kun yhdistät adapterin USB-liitintä, jatä peräsin aina keskelle (asettamatta jalkoja peräsimelle).

• En voi sātāa poljinsettiä.

• Mene pelissä valikkoon Options / Controller / Gamepad tai Joystick, valitse sopiva asetus tai märätä ohiajen asetukset tāysin uusiki si.

• Lisää tietao lóytäa pelin kävttöohieesta tai verkon apusivustolta.

• Käytä edistynyttä T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) -ohielmointisovellusta.

• Poljinsettini on liian herkka tai ei ole tarpeeksi herkka.

• Poljinsetti kalibroi itsensä automaattisesti hetkisen jälkeen ja kun peräsin ja kaksitseänäisesti toimivaa jarrua ovat saayultaneet fvysiset ääröänsä.

• Mene pelissä valikkoon Options / Controller / Gamepad tai Joystick ja säädä ohjaimen herkkyvttä ja kuolleita alueita (jos nämä asetukset oyat saatayilla).
• Käytä edistynytta T.RJ12 USB ADAPTER Calibration Tool -kalibrointiohjelmistoa.
• Käytä edistynyttä T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) -ohjelmoinisovellusta.

KULUTTAJAN TAKUUTIEDOT

Maailmanlaajuinen, Guillemot Corporation S.A., Jonka reckisteröity toimisto sijaitsee osoitteessa Place du Granier, B.P. 97143, 35571 Chantepie, France (tastä eteenpän "Guillemot"), takaa asiakkaalle, etta tämä Thrustmaster-tee on materiaaleista ja työn laadusta johtuvista vioista vapaa takuuajan verran. Kaikki toimet sen noudattamiseksi on nostettava tämä aikarajan sisallä. Europan Union jasenvaltioissa se vastaa kahta (2) vuotta Thrustmaster-tee teen toimituksesta. Muissa maissa takuaika vastaa Thrustmaster-tee teen noudattamisvaatimumsten aikarajaan sem naan asiaankuuluvien lakien mukaisesti, Jonka asukas kuluttaja oli Thrustmaster-tee teen OSTpivänä (mikäli kyseissessa maassa ei ole tällaisia vaatimucksia, takuuajan kesto on yksi (1) vuosi Thrustmaster-tee teen OSTpivästä).

Yllä olevasta huolimatta ladattavilla akuilla on kuuden (6) kuukauden takuu ostopävästä lahtien.

Mikäli tuote vaikuttaa takuujan aikana vialiselta, ota valittömästi yhteyttä tekniseen tukeen, joka kertoo noudettavista toimenpiteistä. Jos vika vahvistetaan, tuote tayty palauttaa sen ostopaikkaan (tai muuhun teknisen tuen osoittamaan paikkaan).

Tämän takuun puiteissa kuluttajan viallinen tuote joko korvataan uudella tai palautetaan toimintakunto nteknisen tuen valinnan mukaan. Jos takuuajan aikana Thrustmaster-tuotteelle tehdänn korjaustoimia, mikä tahansa vähintään seitsemän (7) paiväkkestányt jakso, jolloin tuote ei ole käytettävissä, lisätään jäljellä olevaan takuuaikaan (jakso alkaa siitpaivastä, kun asiakas pyytäa tukitoimia tai kun kyseeessä oleva tuote luovutetaan korjattavaksi, mikäi korjauksen luovuttamisen paivamaärä on myö Häisempi kuin tukitoimipyynnön). Mikäi asiaankuluva laki sen sallii, Guillemotin ja sen tytäryhtiöiden tāysi vastuuvelvollisuus (mukaan lukien vailliset vahingot) rajoittuvat Thrustmaster-tuotteen toiminnan palautamiseen tai sen korvaamiseen uudella. Mikäi asiaankuluva laki sen sallii, Guillemot kiistäa kaikkı takuut tuoteen myytävydestä tai sopivuudesta tiettyyn tarkoitukseen.

Tämä takuu ei ole voimassa: (1) mikäli tuotetta on muokattu, avattu, muunneltu tai se on kärsinyt vahinkoa epäasialisen tai huonon käytön, huolimattomuuden, onnettomuuden, tavallisen kulumisen tai minkä tahansa muun syyn johdosta, joka ei liity materiaali- tai valmistusvirheisiin (mukaan lukien, mutta rajoittumatta, Thrustmaster-tuotteen yhdistäminen epasopivan osan kanssa, erityisesti virtalåhteet, ladattav akut, laturit tai muut tuotteet, joita Guillemot ei ole toimitanut talle tuotteelle); (2) mikäli tuotetta on käytetty missa tahansa muussa kuin kotikäytössä, mukaan lukien ammatimaisessa tai kaupallisessa käytössä (esim. pelihuoneet, koulutus ja kilpailut); (3) mikäli vian ilmetessä teknisen tuen ohjeita ei ole noudatetu; (4) ohjelmistojen kohdalla, kyseisellä ohjelmistolla on erillinen takuu; (5) käytösesiden kohdalla (tuotteen eliniän aikana vaihdettavat osat: esim. kertakäyttoiset paristot, kuulokkeet tai kuuloketyynyt); (6) lisäliteiden kohdalla (esim. kaapelit, kotelot, pussit, laukut ja rannekkeet); (7) mikäli tuote mytiin julisessa huutokaupassa.

Tātā takuuta ei voi siirtä.

Tämä takuu ei vaikuta kuluttajan laillisiin oikeuksiin hänen maassaan, mitä tulee kuluttajatuotteiden myyntiin.

Ylimäräiset takuehdot

Takuuajan aikana Guillemot ei lahtokohtaisesti tarjoa varaosia, sillä tekinen tuki on ainoa osapuoli, joka on valtuutetti avaamaan ja/tai korjaamaan Thrustmaster-tuotteita (pois lukien sellaiset korjaustoimet, joita tekinen tuki saattaa pyytä kuluttajaa tekemään kirjallisten ohjeiden kautta - esimerkiki korjaustoimen yksinkertaisuuden ja salassapitotarpeiden puuttumisen vuoksi - ja toimittamalla kuluttajalla vaadittavat varaosat, jos ne ovat tarpeellisia).

Innovaatosykleista johtuen ja suojellakseen tietotaitoan sekä liikesalaisuksiaan Guillemot ei lahtokohtaiseesti tarjoa mitaän tai varaosia Thrustmaster-tuotteille, joden takuuaka on umpeutunut.

Yhdysvalloissa ja Kanadassa täm takuu rajoittuu tuotteen sisäisin mekanismeihin ja ulkoisiin koteloihin. Guillemotia ja sen osakkuusyhtöitä ei missän tilanteessa saa pitäa vastuvelvollisena kolmannelle osapuolle valillisista tai satunnaisista vahingoista, jotka ovat johtuneet nimenomaisten tai epäsuorien takuiden rikkomuksesta. Jotkin osavaltiot/provinssit eivat salli rajoituksa epäsuorien takuiden kestoon tai korvausvelvollisuuden rajauksia tai rajoituksa valillisissai tai satunnaisissa vahingoissa, joten yllä olevat rajoitukset ja rajaukset ei välttamattä päde kohdallasii. Täm takuu antaa sinulle tiettyjä laillisia oikeuksia, ja sinulla saattaa olla muita osavaltiosta (tai maasta tai provinssista) riippuvia oikeuksia.

Vastuvelvollisuus

Mikali asiaankuuluva laki sen sallii, Guillemot Corporation S.A. (tastä eteenpän "Guillemot") ja sen tytäryhtiöt kiistävät vastuunsa kaikista vahingoista, jotka johtuvat yhdestä tai useammasta seuraavasta: (1) tuotetta on muokatu, avattu tai muunneltu; (2) kokoamisohjeita ei ole noudatettu; (3) epäasialisen tai huonon kayton, huolimattomuuden tai onnettomuuden (esim. isku) johdosta; (4) davillisen kulumisen johdosta; (5) tuotetta on kaytetty missä tahansa muussa kuin kotikäytössä, mukaan lukien ammattimaisessa tai kaupallissessa kaytössä (esim. pelihuoneet, koulutus ja kilpailut). Mikali asiaankuuluva laki sen sallii, Guillemot ja sen tytäryhtiöt kiistävät vastuunsa kaikista vahingoista, jotka eivät liity tuotteen materiaali- tai valmistusvirheisiin (mukaan lukien, mutta rajoittumatta, ohjelmiston suoraan tai epäsuoraan aiheitamat vahingot, tai yhdistämällä Thrustmaster-tuote minkä tahansa épäsopivan osan kanssa, mukaan lukien tietyt virtalähteet, ladattavat akut, laturit tai muut osat, joita Guillemot ei ole toimittanut talle tuotteelle).

TEKIJANIOKEUS

© 2021 Guillemot Corporation S.A. Kaikki oikeudet pidätetään. Thrustmaster® on Guillemot Corporation S.A.:nrekisteröity tavaramerkki. Windows® on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Kaikki muut tavaramerkit ovat haltijoidensa omaisuutta. Kuvitukset eivāt ole sitovia. Sisälto, mallit ja tavaraselosteet voivat muuttua ilman erillista ilmoitusta ja vaihdella maasta toiseen. Valmistetu Kiinassa.

YMPÄRISTÖNSUOJELUSUOSITUS

Europon unionissa: Käytöikänsä paatytyä tata tuotetta ei pidä laittaa kodin sekajatteeseen, vaan se tulee viedä sahkö- ja elektroniikkalaiteromun (SER/WEEE) keräyspisteeseen kierratettaväksi.

Tämä vahvistetaan tuotteesta, käytöohjeesta sekä pakkauksesta lótyvällä symbolilla.

Ominaisuksistaan riippuen materiaalit voidaan kierrattaa. Voit kierratyksen ja muun sahko- ja elektroniikkaromun käsittelyn avulla auttaa merkittävsti ympäristön suojelussa.

Ota yhteytä paikallisin viranomaisin saadaksesi tietao lahimmastä keräyspisteestä.

Muisa maissa: Noudata paikaliasia sahko- ja elektroniikkaromun kierratyslakeja.

Pidā namā tiedot tallessa. Vārit ja koristeet voivat vaihella.

Muoviset kiinnittimet ja tarrat tulee poistaa ennen tuotteen kayttoa.

• Voimassa vain EU:ssa ja Turkissa

THRUSTMASTER

TEKNINENTUKI
