GEBRUIKSAANWIJZING CJ 90VAST(WA) HITACHI

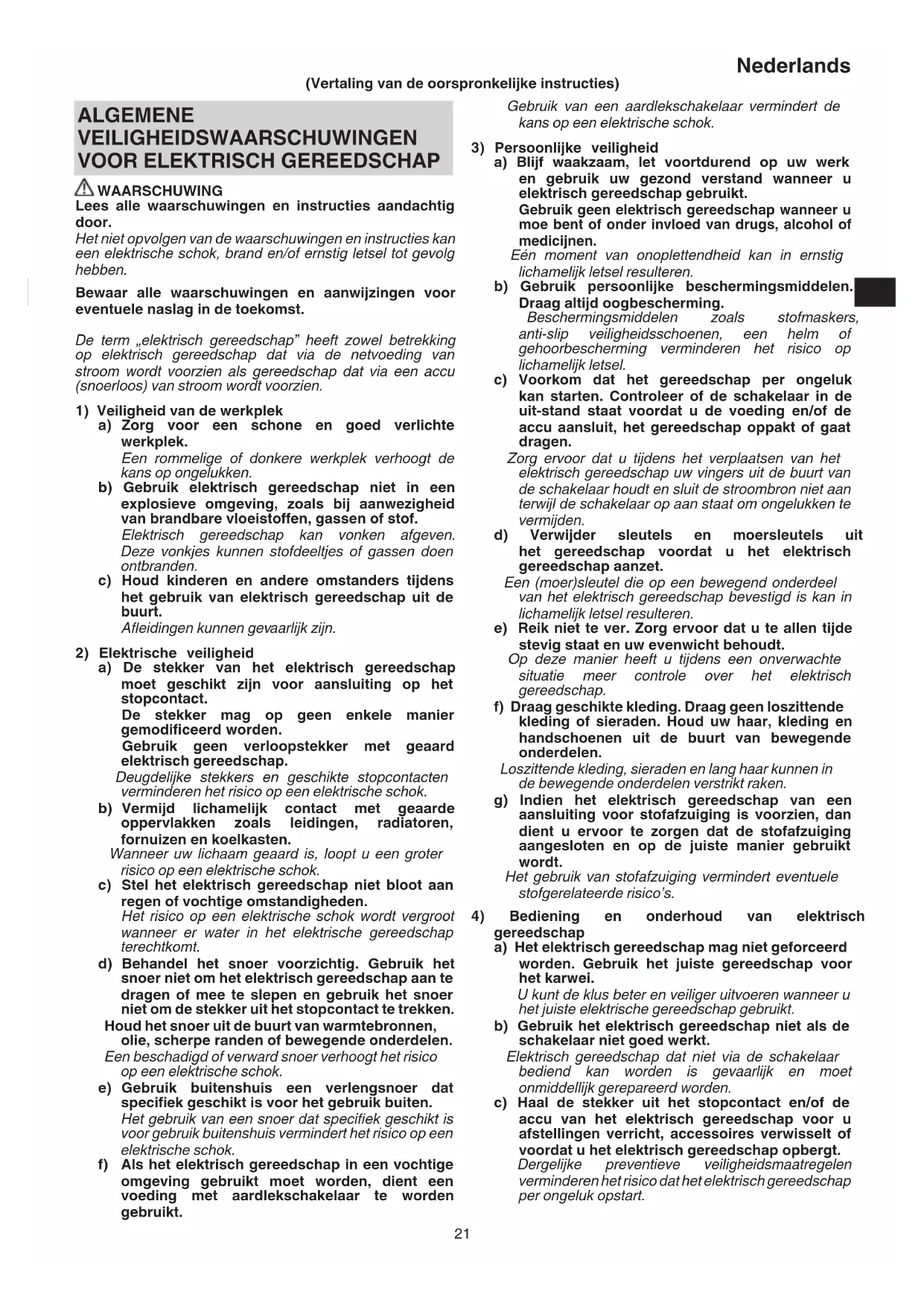

Faesite 3 - 25 Meno di 6 3 - 25 Cartone di fi bra Meno di 6 NOTA Il raggio minimo di taglio delle lame N. 1 (Super Lunga), N. 21, N. 22 e N. 41 è di 100 mm. 0000BookCJ90VST.indb200000BookCJ90VST.indb20 2014/11/0716:42:582014/11/0716:42:5821 Nederlands (Vertaling van de oorspronkelijke instructies) Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, anti-slip veiligheidsschoenen, een helm of gehoorbescherming verminderen het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch

gereedschap a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact en/of de accu van het elektrisch gereedschap voor u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. ALGEMENE VEILIGHEIDSWAARSCHUWINGEN

VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Het niet opvolgen van de waarschuwingen en instructies kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik elektrisch gereedschap niet in een explosieve omgeving, zoals bij aanwezigheid van brandbare vloeistoff en, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt. 0000BookCJ90VST.indb210000BookCJ90VST.indb21 2014/11/0716:42:582014/11/0716:42:5822 Nederlands d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Elektrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft. VOORZORGSMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. VEILIGHEIDSWAARSCHUWINGEN DECOUPEERZAAG

1. Houd het elektrisch gereedschap vast aan de

daarvoor bestemde geïsoleerde oppervlakken wanneer u een handeling verricht waarbij het snijgereedschap in contact kan komen met verborgen bedrading of het eigen snoer. Snijaccessoire die in contact komen met een draad waar stroom op staat kunnen ervoor zorgen dat blootliggende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok geven. AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Deze decoupeerzaag gebruikt een motor met een

hoog vermogen. Als de machine continu wordt gebruikt op lage snelheid, wordt de motor extra belast wat kan resulteren in het vastlopen van de motor. Gebruik dit elektrische gereedschap altijd zo dat het blad niet klem komt te zitten met het materiaal tijdens gebruik. Stel de bladsnelheid altijd af om soepel zagen mogelijk te maken.

2. Zorg ervoor dat de stroombron die u wilt gaan gebruiken

voldoet aan de eisen van de stroomvoorziening zoals vermeld op het typeplaatje van het product.

3. Zorg ervoor dat de stroomschakelaar uit (OFF) staat.

Als de stekker in het stopcontact wordt gedaan met de stroomschakelaar aan (ON), zal het elektrisch gereedschap onmiddellijk beginnen te werken, wat kan leiden tot ernstige ongelukken.

4. Wanneer de werkplek te ver weg is van de stroombron,

moet u een verlengsnoer gebruiken van voldoende dikte en met de juiste opgegeven capaciteit. Het verlengsnoer moet zo kort mogelijk gehouden worden.

5. Stof geproduceerd tijdens gebruik

De stof geproduceerd tijdens normaal gebruik kan van invloed zijn op de gezondheid van de gebruiker. Een van het volgende wordt aanbevolen. a) Draag een stofmasker b) Gebruik externe stofverzamelapparatuur Bij gebruik van de externe stofverzamelapparatuur, sluit de adapter aan op de slang van de externe stofverzamelapparatuur.

○ Zorg ervoor dat de stroom is uitgeschakeld (OFF) en dat de stekker uit het stopcontact is gehaald bij het wisselen van bladen. ○ Open de hendel niet wanneer de zuiger in beweging is. ○ Bevestig de uitsparingen van het blad stevig in de bladhouder. (Afb. 1) ○ Bevestig het blad tussen de groef van de rol. (Afb. 1)

7. Bij lage snelheid (schijfi nstelling: 1 of 2) zaag geen hout

met een dikte van meer dan 10 mm of metaal met een dikte van meer dan 1 mm.

8. Om het losraken van het blad, beschadigen of

overmatige slijtage van de zuiger te voorkomen, zorg ervoor dat het oppervlak van de basisplaat is bevestigd aan het werkstuk tijdens het zagen.

9. Voor het verzekeren van nauwkeurig zagen bij gebruik

van de geleider, stel de omlooppositie altijd in op „0”.

10. Bij het zagen van een kleine cirkelvormige boog,

verminder de voedingssnelheid van de machine. Als de machine te snel wordt gevoed, kan dit breken van het blad veroorzaken.

11. Circulair zagen dient gedaan te worden met het blad

ongeveer verticaal op het bodemoppervlak van de basis.

12. Hoekzagen kan niet worden gedaan bij het adopteren

van de stofverzamelaar.

13. Aardlekschakelaar

We bevelen u aan een aardlekschakelaar te gebruiken met een opgegeven lekstroom van 30 mA of minder onder alle omstandigheden. SYMBOLEN WAARSCHUWING Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken. CJ90VST / CJ90VAST : Decoupeerzaagmachine 0000BookCJ90VST.indb220000BookCJ90VST.indb22 2014/11/0716:42:582014/11/0716:42:5823 Nederlands Lees alle veiligheidswaarschuwingen en instructies aandachtig door. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen. V Opgegeven voltage Wisselstroom

Schakelaars vergrendelen naar de “ON” stand. Koppel de stekker los van het stopcontact Klasse II gereedschap STANDAARD TOEBEHOREN Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die hieronder vermeld staan. ○ Bladen (Nr. 41) ........................................................... 1 Raadpleeg Tabel 1 voor gebruik van de bladen. ○ Zeshoekige moersleutel ............................................. 1 De standaard toebehoren kunnen zonder nadere kennisgeving gewijzigd worden. TOEPASSINGEN ○ Zagen van verschillende soorten hout en verspanen ○ Zagen van vloeistalen plaat, aluminium plaat en koperen plaat ○ Het zagen van kunsthars, zoals phenolhars en vinylchloride ○ Het zagen van dun en zacht bouwmateriaal ○ Het zagen van roestvrijstalen plaat (met nr. 97 blad) TECHNISCHE GEGEVENS Voltage (per gebied)* (110 V, 115 V, 120 V, 127 V, 220 V, 230 V, 240 V) Opgenomen vermogen * 705 W Max. zaagdiepte Hout 90 mm Vloeistaal 8 mm Snelheid onbelast * 850 – 3000 min

Controleer het typeplaayje op het product zelf, want dit kan per gebied verschillen. OPMERKING Op grond van het voortdurende research en ontwikkelingsprogramma van HITACHI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

Handeling Afbeelding Bladzijde Bevestigen en verwijderen van het mes

Afstellen van de werksnelheid van het blad

Bedienen van de hoofdschakelaar 3

Afstellen van de omloopwerking 4

Opbergen van de inbussleutel 5

Het zagen van een cirkel of een cirkelvormige boog

Het zagen van metalen materialen 8

Betreff ende het zagen van roestvrijstalen platen

Aansluiten op de reiniger 12

Accessoire bladen Om maximale operationele effi ciëntie en resultaten te verzekeren is het zeer belangrijk om het juiste blad te selecteren dat het meet geschikt is voor het type en de dikte van het te zagen materiaal. Drie typen bladen worden als standaard accessoire meegeleverd. Het bladnummer is gegraveerd in de buurt van het montagedeel van elk blad. Selecteer juiste bladen door tabel 1 te raadplegen. 0000BookCJ90VST.indb230000BookCJ90VST.indb23 2014/11/0716:42:582014/11/0716:42:5824 Nederlands

ONDERHOUD EN INSPECTIE

1. Inspectie van het blad

Het blijven gebruiken van een bot of beschadigd blad zal resulteren in verminderde zaageffi ciëntie en kan overbelasting van de motor veroorzaken. Vervang het blad door een nieuwe zodra overmatige slijtage zichtbaar is.

2. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.

3. Onderhoud van de motor

De motorwikkeling is het „hart” van het elektrisch gereedschap. Let er daarom goed op dat de wikkeling niet beschadigd raakt en/of nat wordt met olie of water.

4. Inspectie van de koolborstels

Om uw veiligheid te kunnen waarborgen en u te beschermen tegen elektrische schokken, mag het inspecteren en vervangen van de koolborstels van dit gereedschap UITSLUITEND worden uitgevoerd door een erkend Hitachi servicecentrum.

5. Vervangen van het netsnoer

Als het netsnoer van het gereedschap is beschadigd, dient u het gereedschap te retourneren naar een erkend Hitachi-servicecenter om het netsnoer te laten vervangen. LET OP Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. GARANTIE De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend Hitachi- servicecentrum te sturen. Informatie betreff ende lawaai en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 97 dB (A). Gemeten A-gewogen geluidsdrukniveau: 86 dB (A). Onzekerheid K: 3 dB (A). Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. Het zagen van hout: Trillingsemissiewaarde a

Bladmetaal zagen: Trillingsemissiewaarde

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook vooraf gebruiken als beoordeling van de blootstelling. WAARSCHUWING ○ De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. ○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). OPMERKING Op grond van het voortdurende research en ontwikkelingsprogramma van HITACHI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd. 0000BookCJ90VST.indb240000BookCJ90VST.indb24 2014/11/0716:42:582014/11/0716:42:5825 Nederlands Tabel 1 Lijst van geschikte bladen Te zagen materiaal Blad Materiaalkwaliteit Nr. 1 (superlang) Nr. 11 Nr. 12 Nr. 15 Nr. 16 Nr. 21 Nr. 22 Nr. 41 Nr. 97 Dikte van materiaal (mm) Bestekhout Algemeen bestekhout Onder 90 10 - 55 Onder 20 10 - 55 5 - 40 10 - 65 Fineerplaten 5 - 30 Onder 10 5 - 30 3 - 20 IJzeren platen Vloeistalen platen

3 - 12 Onder 3 Onder 5

5 - 20 Onder 6 5 - 15 Onder 6 5 - 15

Vinylchloride, acrylhars, enz.

5 - 30 Onder 10 5 - 20 Onder 5 5 - 30 3 - 20 5 - 15

Wij verklaren onder eigen verantwoordelijkheid dat dit product conform de richtlijnen of gestandardiseerde documenten EN60745-1, EN60745-2-11, EN55014-1, EN55014-2, EN61000-3-2 en EN61000- 3-3 voldoet aan de eisen van bepalingen 2004/108/EC en 2006/ 42/ EC. Dit product voldoet ook aan de RoHS-richtlijn 2011/65/EU. De manager voor Europese normen van Hitachi Koki Europe Ltd. heeft de bevoegdheid tot het samenstellen van het technische bestand. Deze verklaring is van toepassing op produkten voorzien van de CE-markeringen. Deutsch Español Gegenstand der Erklärung: Hitachi Stichsäge CJ90VST, CJ90VAST
