KÄYTTÖOHJE CJ 90VAST(WA) HITACHI

Masse Papp, bølgepapp 10 - 55 3 - 25 10 - 55 3 - 40 Hard fi berplate 3 - 25 Under 6 3 - 25 Fiberplate Under 6 MERK Den minste skjæringsradiusen for bladene til nr. 1 (ekstra lang), nr. 21, nr. 22 og nr. 41 er 100 mm. MERK På grunn av HITACHIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. 0000BookCJ90VST.indb470000BookCJ90VST.indb47 2014/11/0716:42:592014/11/0716:42:5948 Suomi (Alkuperäisten ohjeiden käännös) b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän tai kuulosuojaimien, käyttö asianmukaisissa olosuhteissa vähentää henkilövahinkojen vaaraa. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynpoisto- ja keräyslaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalun käyttäminen ja hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan sille suunnitellulla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä. e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Monet onnettomuudet johtuvat puutteellisesti huolletuista sähkötyökaluista. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena.

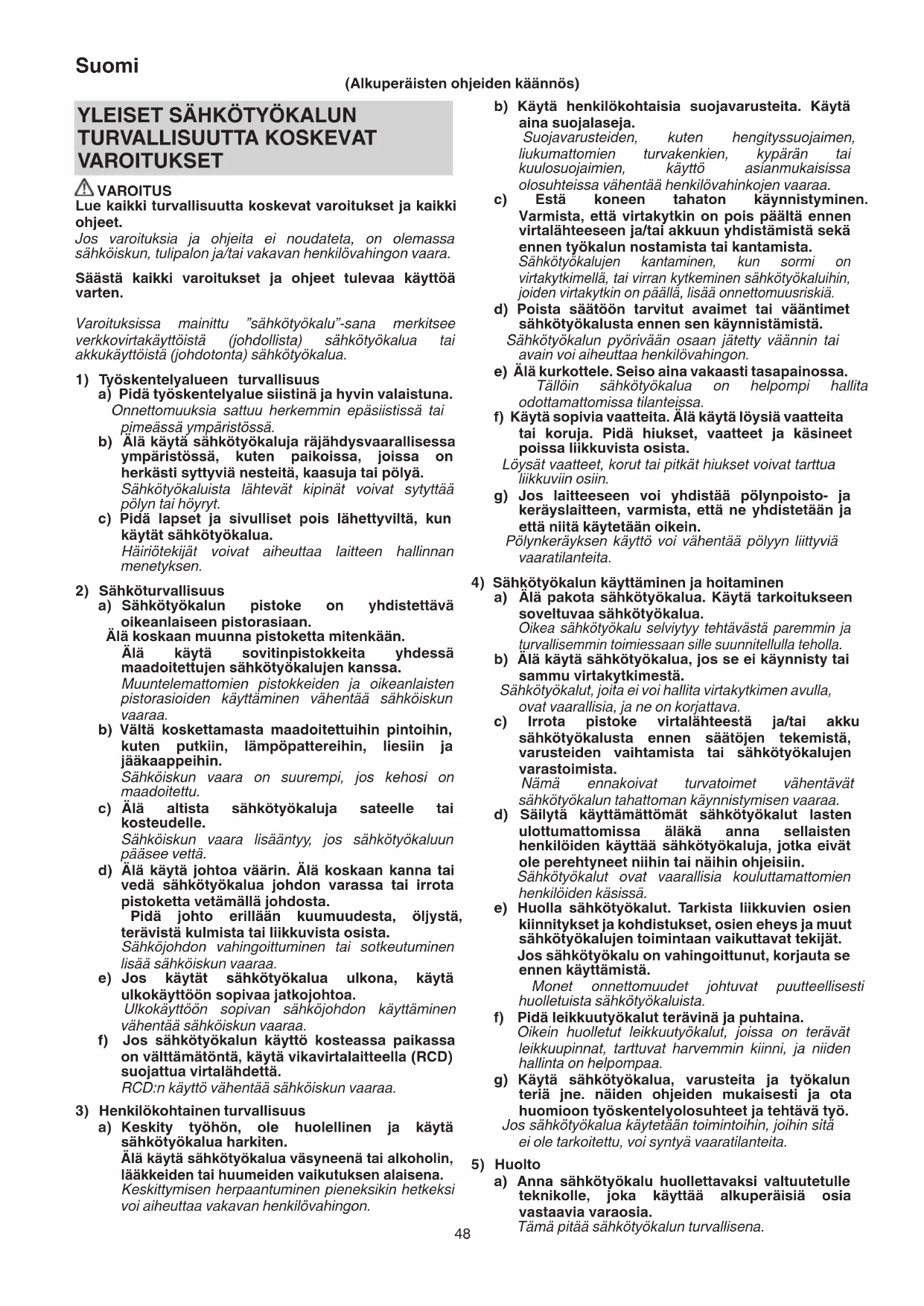

YLEISET SÄHKÖTYÖKALUN

TURVALLISUUTTA KOSKEVAT VAROITUKSET VAROITUS Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisessa ympäristössä, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä koskaan kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. 0000BookCJ90VST.indb480000BookCJ90VST.indb48 2014/11/0716:42:592014/11/0716:42:5949 Suomi TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta. LEHTISAHAA KOSKEVAT TURVALLISUUSVAROITUKSET

1. Pidä kiinni sähkötyökalun eristetyistä

tarttumapinnoista, kun teet työtä, jossa leikkaustyökalu voi osua piilossa olevaan sähköjohtoon tai laitteen omaan johtoon. Jos leikkauslisävaruste osuu jännitteiseen johtoon, se saattaa tehdä sähkötyökalun paljaista metalliosista jännitteisiä, jolloin käyttäjä voi saada sähköiskun.

1. Tässä lehtisahassa on suuritehoinen moottori. Jos

konetta käytetään jatkuvasti pienellä nopeudella, moottoriin kohdistuu ylimääräinen kuormitus, joka voi saada moottorin leikkaamaan kiinni. Käytä sähkötyökalua aina niin, ettei terä juutu työstettävään materiaalin käytön aikana. Säädä terän nopeus aina sopivaksi tasaisen sahaustuloksen takaamiseksi.

2. Varmista, että käytettävä virtalähde vastaa tuotteen

tyyppikilvessä määritettyjä virtavaatimuksia.

3. Varmista, että virtakytkin on pois päältä (OFF-

asennossa). Jos virtapistoke yhdistetään pistorasiaan, kun virtakytkin on päällä, työkalu käynnistyy välittömästi, mikä saattaa aiheuttaa vakavan onnettomuuden.

4. Kun työskentelyalue on kaukana virtalähteestä,

käytä riittävän paksua jatkojohtoa, jolla on riittävä nimelliskapasiteetti. Pidä jatkojohto mahdollisimman lyhyenä.

5. Käytössä syntyvä pöly

Normaalissa käytössä syntyvä pöly voi vaikuttaa käyttäjän terveyteen. Jompaakumpaa seuraavista suositellaan. a) Käytä pölysuojainta b) Käytä ulkoista pölynkeräyslaitetta Kun käytät ulkoista pölynkeräyslaitetta, kiinnitä sovitin ulkoisen pölynkeräyslaitteen letkuun.

6. Terien vaihtaminen

○ Muista kytkeä laite POIS PÄÄLTÄ ja irrottaa pistoke pistorasiasta, kun vaihdat teriä. ○ Älä avaa vipua, kun mäntä liikkuu. ○ Varmista, että terän ulokkeet tulevat hyvin paikoilleen terän pitimeen. (Kuva 1) ○ Varmista, että terä on rullan uran välissä. (Kuva 1)

7. Kun nopeus on pieni (säätöpyörän asetus: 1 tai 2), älä

leikkaa puuta, jonka paksuus on yli 10 mm, tai metallia, jonka paksuus on yli 1 mm.

8. Jotta terä ei irtoa tai vahingoitu eikä mäntä kulu

liikaa, varmista, että pohjalevy on kiinnitetty työstökappaleeseen sahauksen aikana.

9. Jotta leikkaustulos on tarkka, kun käytät ohjainta, aseta

kehäasennoksi aina ”0”.

10. Kun sahaat pientä ympyrän kaarta, pienennä koneen

syöttönopeutta. Jos koneen nopeus on liian suuri, terä saattaa rikkoutua.

11. Pyöröleikkauksessa terän on oltava suunnilleen

pystyasennossa jalustan pohjapintaan nähden.

12. Kulmaleikkausta ei voida tehdä pölynkerääjää

Suosittelemme käyttämään aina vikavirtasuojaa, jonka nimellisjäännösvirta on 30 mA tai vähemmän. SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. CJ90VST / CJ90VAST : Pistosaha Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2002/96/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen. V Nimellisjännite Vaihtovirta

Paino (EPTA-menettelyn 01/2003 mukaisesti) Puu Metalli

Kytkeminen PÄÄLLE Kytkeminen POIS PÄÄLTÄ Lock

Kytkin lukittuu ”ON”-asentoon. Irrota pistoke pistorasiasta Luokan II työkalu PERUSVARUSTEET Päälaitteen (1 laite) lisäksi pakkaus sisältää alla luetellut varusteet. ○ Terät (nro 41) ............................................................. 1 Katso tietoa terien käytöstä taulukosta 1. ○ Kuusiotankoavain ....................................................... 1 Perusvarusteet voivat muuttua ilman erillistä ilmoitusta. 0000BookCJ90VST.indb490000BookCJ90VST.indb49 2014/11/0716:42:592014/11/0716:42:5950 Suomi SOVELLUKSET ○ Puutavaran leikkaus ja taskuleikkaus ○ Pehmeiden teräslevyjen, alumiinilevyjen ja kuparilevyjen leikkaus ○ Synteettisen hartsin, kuten fenolihartsin ja vinyylikloridin, leikkaus ○ Ohuiden ja pehmeiden rakennusmateriaalien leikkaus ○ Ruostumattomasta teräksestä valmistetun levyn leikkaus (nro:n 97 terällä) TEKNISET TIEDOT Jännite (alueittain) * (110 V, 115 V, 120 V, 127 V, 220 V, 230 V, 240 V) Ottoteho * 705 W Suurin leikkaussyvyys Puu 90 mm Pehmeä teräs 8 mm Tyhjäkäyntinopeus * 850 – 3000 min

Isku 20 mm Pienin leikkaussäde 25 mm Paino (ilman johtoa) CJ90VST: 2,2 kg CJ90VAST: 2,1 kg

Tarkista jännite tuotteen tyyppikilvestä, koska se vaihtelee alueittain. HUOMAA Koska HITACHI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Terän kiinnittäminen ja irrottaminen 1

Terän käyttönopeuden säätäminen 2

Kehäliikkeen säätäminen 4

Kuusiotankoavaimen säilyttäminen 5

Suoralinjainen leikkaus 6

Ympyrän tai ympyrän kaaren leikkaus

Metallimateriaalien leikkaus 8

Tietoa ruostumattomasta teräksestä valmistettujen levyjen leikkauksesta

Imuriin liittäminen 12

TERIEN VALINTA Vakioterät Varmistaaksesi parhaan mahdollisen käyttötehon ja tulokset valitse sopiva terä, joka on paras leikattavan materiaalin tyypin ja paksuuden kannalta. Perusvarusteisiin kuuluu kolmentyyppisiä teriä. Terän numero on kaiverrettu terän kiinnitysosan lähelle. Valitse sopivat terät käyttämällä apuna taulukkoa 1.

Tylsän tai vahingoittuneen terän käytön jatkaminen vähentää leikkaustehoa ja saattaa saada moottorin ylikuormittumaan. Vaihda terä uuteen heti kun huomaat, että se on liian kulunut.

2. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

Moottorin käämi on sähkötyökalun ”ydin”. Varo, ettei käämi vahingoitu ja/tai altistu öljylle tai vedelle.

4. Hiiliharjojen tarkistaminen

Turvallisuutesi vuoksi ja sähköiskun välttämiseksi VAIN VALTUUTETTU HITACHI-HUOLTOKESKUS saa tarkastaa ja vaihtaa tämän työkalun hiiliharjat.

5. Sähköjohdon vaihtaminen

Jos työkalun virtajohto on vahingoittunut, työkalu on palautettava valtuutettuun Hitachi-huoltokeskukseen johdon vaihtoa varten. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. TAKUU Myönnämme Hitachi-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun Hitachi-huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN60745-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen ääniteho: 97 dB (A). Mitattu A-painotteinen äänipainearvo: 86 dB (A). Toleranssi K: 3 dB (A). Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN60745- standardin mukaisesti määritettynä. Puun leikkaaminen: Värähtelyemissioarvo a

Toleranssi K = 1,5 m/s

Metallilevyn leikkaus: Värähtelyemissioarvo

Toleranssi K = 1,5 m/s

Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin. 0000BookCJ90VST.indb500000BookCJ90VST.indb50 2014/11/0716:43:002014/11/0716:43:0051 Suomi VAROITUS ○ Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen. ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi). Taulukko 1 Sopivat terät Leikattava materiaali Terä Materiaalin laatu Nro 1 (Erittäin pitkä) Nro 11 Nro 12 Nro 15 Nro 16 Nro 21 Nro 22 Nro 41 Nro 97 Materiaalin paksuus (mm) Puutavara Sahapuu Alle 90 10 - 55 Alle 20 10 - 55 5 - 40 10 - 65 Vaneri 5 - 30 Alle 10 5 - 30 3 - 20 Rautalevy Pehmeä teräslevy 3 - 6 Alle 3 2 - 5 Ruostumattomasta teräksestä valmistettu levy 1,5 - 2,5 Ei-rautametalli Alumiini-kupari, messinki

3 - 12 Alle 3 Alle 5

Alumiinikehys Korkeus enintään

Vinyylikloridi, akryylihartsi jne.

Kuitumassa Pahvi, aaltopaperi 10 - 55 3 - 25 10 - 55 3 - 40 Kovalevy 3 - 25 Alle 6 3 - 25 Kuitulevy Alle 6 HUOMAA Terien nro 1 (erittäin pitkä), nro 21, nro 22 ja nro 41 pienin leikkaussäde on 100 mm. HUOMAA Koska HITACHI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 0000BookCJ90VST.indb510000BookCJ90VST.indb51 2014/11/0716:43:002014/11/0716:43:0052
