РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CJ 90VAST(WA) HITACHI

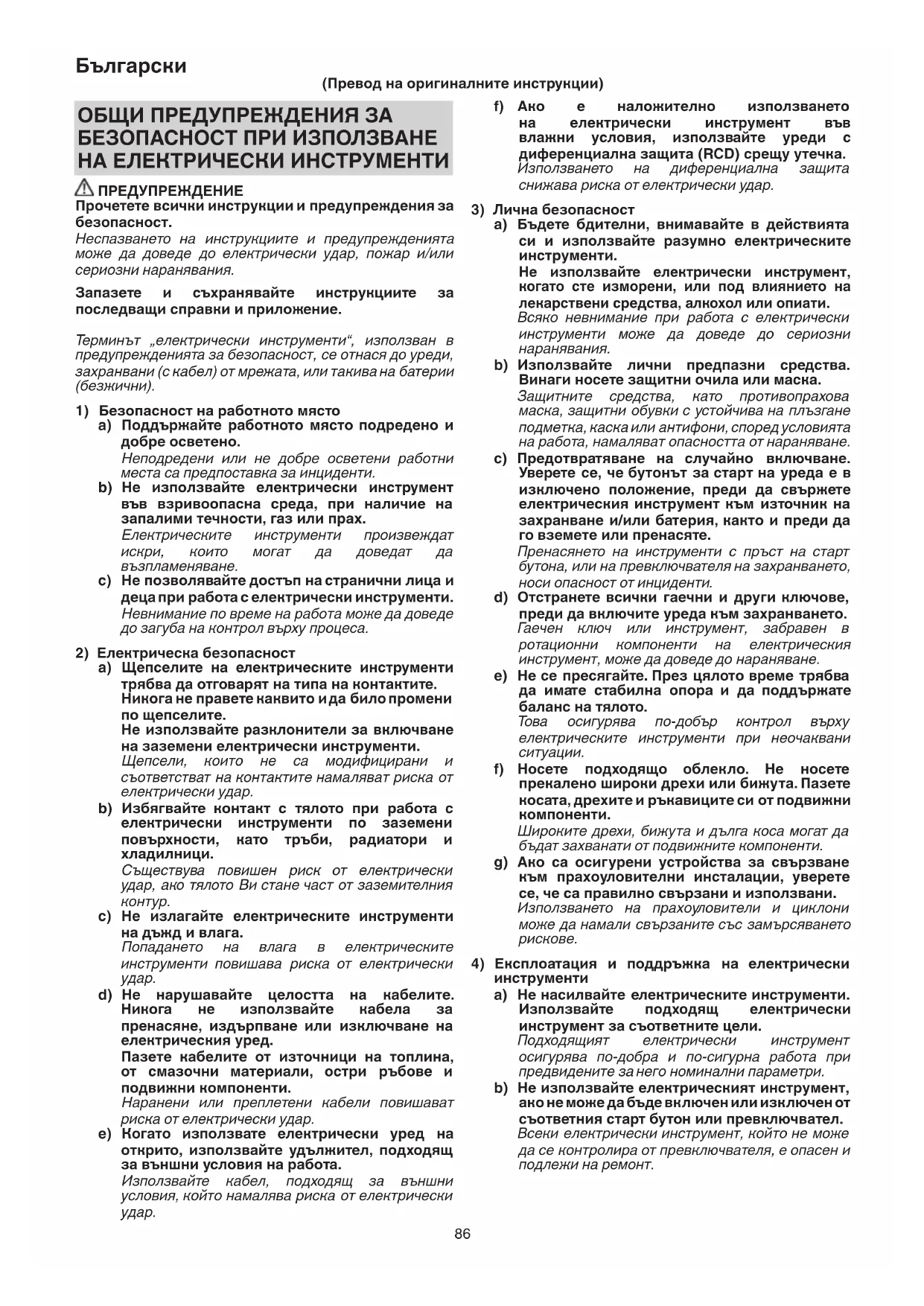

(Превод на оригиналните инструкции) f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита снижава риска от електрически удар.

3) Лична безопасност

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструмент, когато сте изморени, или под влиянието на лекарствени средства, алкохол или опиати. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания. b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Защитните средства, като противопрахова маска, защитни обувки с устойчива на плъзгане подметка, каска или антифони, според условията на работа, намаляват опасността от нараняване. c) Предотвратяване на случайно

Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на старт бутона, или на превключвателя на захранването, носи опасност от инциденти

d) Отстранете всички гаечни и други ключове, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване. e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Това осигурява по- добър контрол върху електрическите инструменти при неочаквани

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Пазете косата, дрехите и ръкавиците си от подвижни компоненти. Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти. g) Ако са осигурени устройства за свързване към прахоуловителни инсталации,

се, че са правилно свързани и използвани. Използването на прахоуловители и циклони може да намали свързаните със замърсяването

4) Експлоатация и поддръжка на електрически

инструменти a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели. Подходящият електрически инструмент осигурява по-добра и по-сигурна работа при предвидените за него номинални параметри. b) Не използвайте електрическият инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател. Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт. ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ ПРЕДУПРЕЖДЕНИЕ Прочетете всички инструкции и предупреждения за безопасност. Неспазването на инструкциите и предупрежденията може да доведе до електрически удар, пожар и/или сериозни наранявания. Запазете и съхранявайте инструкциите за последващи справки и приложение. Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до уреди, захранвани (с кабел) от мрежата, или такива на батерии (безжични).

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Неподредени или не добре осветени работни места са предпоставка за инциденти. b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах. Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване. c) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

2) Електрическа безопасност

a) Щепселите на електрическите инструменти трябва да отговарят на типа на контактите. Никога не правете каквито и да било промени по щепселите. Не използвайте разклонители за включване на заземени електрически инструменти. Щепсели, които не са модифицирани и съответстват на контактите намаляват риска от електрически удар. b) Избягвайте контакт с тялото при работа с електрически инструменти по заземени повърхности, като тръби, радиатори и хладилници. Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния

c) Не излагайте електрическите инструменти на дъжд и влага. Попадането на влага в електрическите инструменти повишава риска от електрически

d) Не нарушавайте целостта на кабелите. Никога не използвайте кабела за пренасяне, издърпване или изключване на електрическия уред. Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар. e) Когато използвате електрически уред на открито, използвайте удължител, подходящ за външни условия на работа. Използвайте кабел, подходящ за външни условия, който намалява риска от електрически

c) Изключете щепсела на инструмента от източника на захранване и/или от батерията, преди да извършвате настройки, при смяна на приставки или при съхранение. Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрическия инструмент. d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите, и с тези инструкции, да работят с тях. Електрическите инструменти представляват опасност в ръцете на неопитни лица. e) Поддържайте електрическите инструменти. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти. Много злополуки се дължат на лоша поддръжка на електрическите инструменти. f) Поддържайте режещите инструменти наточени и чисти. Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.

Използвайте електрически инструменти, приставки и аксесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват. Използване на електрическите инструменти за операции, различни от тези, за които са предвидени, може да доведе до опасна ситуация.

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервизни работници, при използване на оригинални резервни части. Тов а ще гарантира безопасността при работа с електрическите инструменти.

допускайте в зоната на работа деца и възрастни

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора. БЕЗОПАСНОСТ ПРИ РАБОТА С ПРОБОДЕН ТРИОН

1. Електрическият инструмент трябва да се държи

за изолираните захватни повърхности, когато работите с него в случай че режещата приставка влезе в контакт със скрито окаблеяване или собствения си захранващ кабел. Контакт на режещи приставки с окабеляване под напрежение, може да доведе до протичане на ток през електрическия инструмент и токов удар на оператора. ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

1. Този прободен трион разполага с мощен двигател.

Ако машината се използва дълго време при ниска скорост, към двигателя се прилага допълнителен товар, което може да доведе до спиране на двигателя. Винаги работете с електрическия уред така, че острието да не се закачи от материала по време на работа. Винаги регулирайте скоростта на острието, за да минава гладко рязането.

2. Уверете се, че източникът на захранване, който

използвате, отговаря на изискванията, посочени върху инвентарната табелка.

3. Уверете се, че старт бутонът е в позиция ИЗКЛ.

Ако бъде включен щепсела към контакта, уредът ще започне да работи веднага, при бутон в позиция ВКЛ., което може да доведе до сериозни инциденти.

4. Когато работната област е отдалечена от контакт за

захранване, използвайте удължител с достатъчна дебелина и подходящ капацитет. Удължителният кабел трябва да бъде възможно най-къс.

5. При работа се образува прах

Прахта, която се образува при нормална работа,

да повлияе на здравето на оператора. Препоръчва се един от следните два начина: а) Носете прахозащитна маска b) Използвайте външно оборудване за прахосъбиране Когато използвате външни устройства за прахосъбиране, включете адаптера с маркуча на външното устройство за прахосъбиране.

6. Смяна на остриетата

○ Уверете се, че сте изключили старт бутона в позиция ИЗКЛ, и сте изключили уреда от захранващата мрежа, когато сменяте остриетата. ○ Не отваряйте лоста, когато буталото се движи. ○ Уверете се, че издатините на острието са добре наместени в държача на острието. (Фиг. 1) ○ Уверете се, че острието е разположено между браздите на валяка. (Фиг. 1)

7. На ниска скорост (

настройка на диска: 1 или 2) не режете дърво с дебелина повече от 10 мм или метал с дебелина повече от 1 мм.

8. За да избегнете разместване на острието, повреда

или прекомерно износване на буталото, уверете се че повърхността на основната платформа е закрепена за работното парче, докато режете.

9. За да осигурите точно рязане

при употреба на водача, винаги избирайте кръгова позиция „0“.

10. Когато режете малка кръгова арка, намалете

скоростта на подаване на машината. Ако на машината се подава прекалено бързо, това може да доведе до счупване на острието.

11. Кръговото рязане трябва да се прави с острието

относително вертикално на долната страна на

12. Рязането под ъгъл не е възможно при ползването на

устройство за прахосъбиране.

13. Диференциална защита (УДЗ)

Препоръчително е използването по всяко време на устройство за диференциална електро защита с номинален диференциален ток от 30 mA.

ПРЕДУПРЕЖДЕНИЕ Използвани са следните показни символи за машината. Уверете се, че разбирате значението им преди употреба. CJ90VST / CJ90VAST : Прободен трион 0000BookCJ90VST.indb870000BookCJ90VST.indb87 2014/11/0716:43:022014/11/0716:43:0288

Прочетете всички инструкции и предупреждения за безопасност. Само за страни от ЕС Не изхвърляйте електрически уреди заедно с битовите отпадъци! Във връзка с разпоредбите на Европейска Директива 2002/96/EC за електрическите и електронни уреди и нейното приложение съгласно националните законодателства, електрически уреди, които излизат от употреба, трябва да се събират отделно и предават в специализирани пунктове за рециклиране. V Номинално

Скорост на празен ход

Сложете заключващите механизми на позиция ON (Вкл.). Разкачете главния щепсел от електрическия

Инструмент клас II СТАНДАРТНИ АКСЕСОАРИ В допълнение към основния уред (1 комплект), комплектът съдържа посочените по-долу аксесоари. комплект (1 комплект) ○ Остриета (Номер 41) ............................................... 1 Обърнете се към Таблица 1 за употреба на остриетата. ○ Шестостенен гаечен ключ ....................................... 1 Стандартните аксесоари са предмет на промяна без предупреждение.

○ Рязане на различни видове дърво и джобни прорези ○ Рязане на лека стоманена пластина, алуминиева пластина и медна пластина ○ Рязане на синтетични смоли, като фенолна смола и винил хлорид ○ Рязане на тънки и меки строителни материали ○ Рязане на пластина от неръждаема стомана (с острие номер 97) СПЕЦИФИКАЦИИ Напрежение (по области)* (110 V, 115 V, 120 V, 127 V, 220 V, 230 V, 240 V) Захранващ блок* 705 W Максимална дълбочина

Дърво 90 мм Мека стомана 8 мм Скорост на празен ход* 850 – 3000 мин

Уверете се, че сте проверили фабричната табела на продукта, която е предмет на променя в различните

Благодарение на непрекъснатата програма за проучване и разработване на HITACHI, спецификациите, посочени тук, са предмет на промяна без предизвестие. МОНТАЖ И ЕКСПЛОАТАЦИЯ Действие Фигура

Поставяне и сваляне на острието

Настройване на работната скорост на острието

Работа на превключвателя

Регулиране на орбиталната

Съхраняване на шестостенния гаечен ключ

Рязане на кръг или кръгова дъга

Рязане на метални материали

Относно рязане на пластини от неръждаема стомана

Свързване с почистващо

Предпазител за отпадъци

Избор на приставки и аксесоари ― 112 ИЗБОР НА ОСТРИЕТА Остриета аксесоари За да се осигури максимална работна ефективност и най-добри резултати, важно е да се избере най- подходящото острие за типа и дебелината на материала, който ще бъде рязан. Три различни типа остриета са осигурени като стандартни аксесоари. Номерът на острието е гравиран в областта на монтажната част

1. Инспекция на острието

Продължителната употреба на затъпено или повредено острие ще доведе до по-ниска ефективност на рязането и може да претовари двигателя. Подменете острието с ново, веднага щом забележите прекалено износване.

2. Инспекция на фиксиращите винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако

разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от сериозни

3. Поддръжка на мотора

Намотките на мотора са „сърцето“ на уреда. Упражнявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.

се гарантира постоянна безопасност и да се предотврати токов удар, карбоновите четки на този уред трябва да се инспектират и подменят САМО от Оторизиран Сервизен Център на HITACHI.

5. Смяна на захранващ кабел

Ако захранващият кабел е повреден, уредът трябва да бъде върнат в упълномощен сервизен център на Hitachi, за да се смени

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна.

Предоставяме гаранция за електрически инструменти Hitachi съгласно специфичните местни законодателства на съответните държави. Тази гаранция не покрива дефекти или щети поради неправилна употреба, злоупотреба или нормалното износване на уреда. В случай на рекламация, моля, изпратете електрическия инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, намираща се в края на инструкциите, до оторизиран сервизен център на Hitachi. Информация за шумово замърсяване и вибрации Измерените стойности отговарят на изискванията на EN60745 и съответстват на ISO 4871. Измерено A-претеглено шумово ниво: 97 dB (A). Измерена A-претеглена сила на звука: 86 dB (A). Несигурност K: 3 dB (A). Носете антифони. Общи стойности на вибрации (векторна сума) определени съгласно EN60745. Рязане на дърво: Стойност на емисия на вибрации

Рязане на метални листи: Стойност на емисия на вибрации

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти. Освен това стойностите могат да се използват за предварителна оценка. ПРЕДУПРЕЖДЕНИЕ ○ Вибрациите по време на практическо използване на инструмента могат да се различават от посочените общи стойности, в зависимост от начина на използване на инструмента. ○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).

Благодарение на непрекъснатата програма за проучване и разработване на HITACHI, спецификациите, посочени тук, са предмет на промяна без предизвестие. 0000BookCJ90VST.indb890000BookCJ90VST.indb89 2014/11/0716:43:022014/11/0716:43:0290

Таблица 1 Списък на подходящи остриета

Пластина от мека стомана
