NÁVOD K OBSLUZE CJ 90VAST(WA) HITACHI

3) Osobní bezpečnost

a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Osobní ochranné prostředky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu používané v příslušných podmínkách snižují možnost zranění. c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“. Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu. d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického ná řadí, může způsobit zranění. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.

Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy, oděv a rukavice udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí. g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána. Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno. c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrického nářadí vždy nejprve odpojte zástrčku ze zdroje napájení anebo odpojte akumulátorový zdroj. Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné. e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustřeďte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.

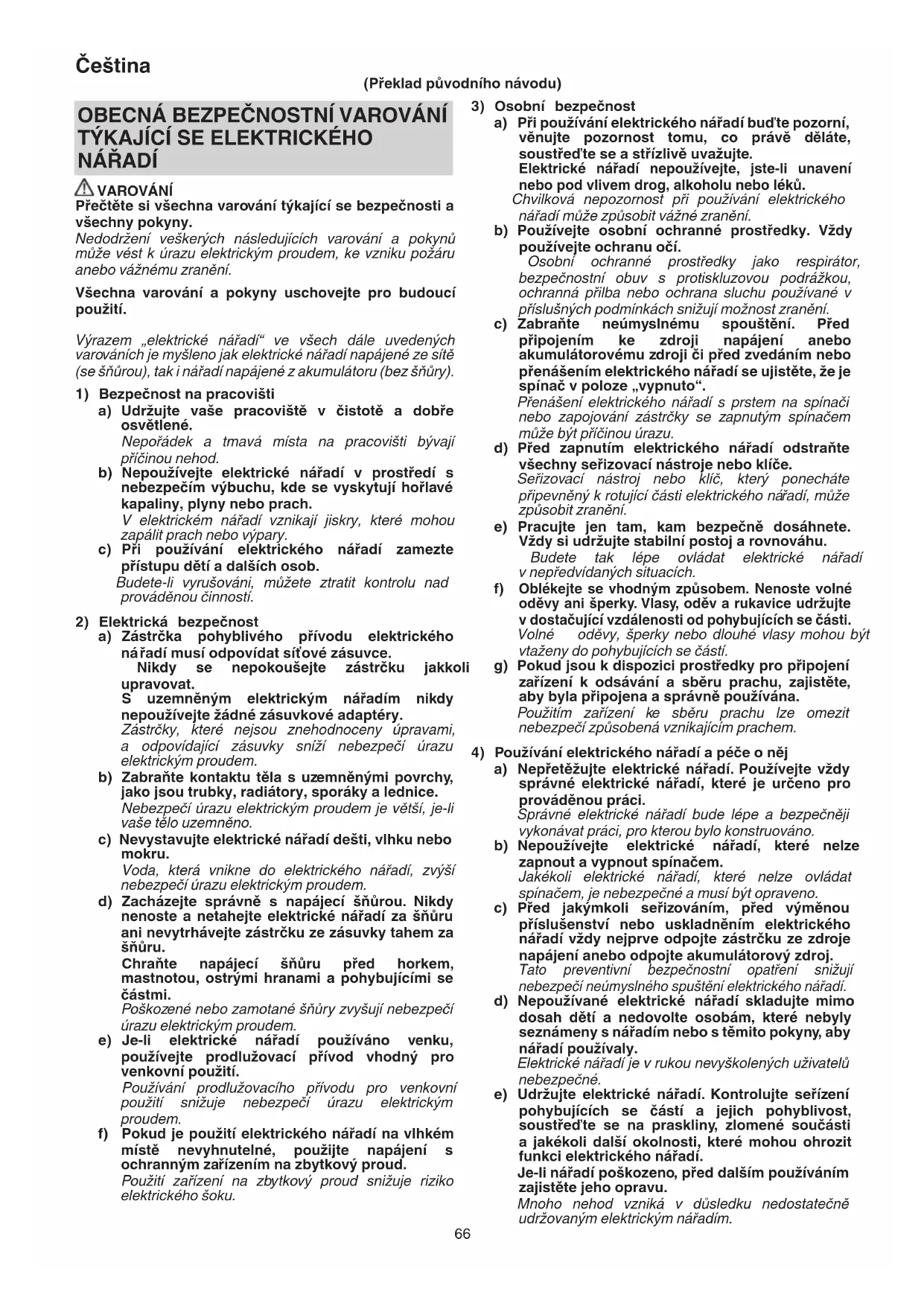

NÁŘADÍ VAROVÁNÍ Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny. Nedodržení veškerých následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění. Všechna varování a pokyny uschovejte pro budoucí použití. Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají příčinou nehod. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého přívodu elektrického

řadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem. d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem. e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným za řízením na zbytkový proud. Použití zařízení na zbytkový proud snižuje riziko elektrického šoku. 0000BookCJ90VST.indb660000BookCJ90VST.indb66 2014/11/0716:43:002014/11/0716:43:0067 Čeština f) Udržujte řezací nástroje ostré a čisté. Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.

Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

a) Opravy vašeho elektrického nářadí svěřte kvalifi kované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná úroveň bezpečnosti elektrického nářadí jako před opravou.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

1. Pří práci, kdy by mohl řezný nástroj přijít do styku s

elektrickým vedením pod povrchem nebo s vlastním elektrickým přívodem, držte elektrické nářadí pouze za úchopné části z izolačního materiálu. Kontakt řezného nástroje s „živým“ vodičem může způsobit, že i kovové díly elektrického nářadí se stanou „živými“, což představuje pro obsluhu nebezpečí zásahu elektrickým proudem.

Tato vykružovačka používá vysoce výkonný motor. Neustálé používání stroje při nízké rychlosti způsobuje zvýšené zatížení motoru, a to může mít za následek zadření motoru. S elektrickým nástrojem pracujte vždy tak, aby břit během provozu nezachytil o žádný materiál. Vždy upravte rychlost břitu tak, aby obrábění probíhalo hladce.

2. Ujistěte se, že elektrický zdroj odpovídá požadavkům

uvedeným na štítku výrobku.

3. Ujistěte se, že je spínač v poloze OFF - vypnuto.

Pokud je zástrčka zapojena do zásuvky a spínač je v poloze ON – zapnuto, elektrické nářadí se okamžitě spustí, což může způsobit vážný úraz.

4. Pokud je pracoviště vzdáleno od zdroje napájení,

použijte prodlužovací kabel o správné tloušťce a kapacitě. Prodlužovací šňůra musí být co nejkratší.

5. Při provozu vzniká prach

Prach vznikající při normálním provozu může mít vliv na zdraví obsluhy. Je doporučený jakýkoliv z následujících postupů. a) Používejte protiprachovou masku b) Používejte externí zařízení pro sběr prachu Při používání externího zařízení pro sběr prachu připojte adaptér k hadici od externího zařízení pro sběr prachu.

○ Při výměně břitů se ujistěte, že je spínač v poloze OFF – vypnuto a odpojte zástrčku ze zásuvky. ○ Neotvírejte výtah, když je plunžr v pohybu. ○ Ov ěřte, že jsou výčnělky břitu pevně vloženy do držáku břitu. (Obr. 1) ○ Ověřte, že je břit umístěn mezi drážkami válce. (Obr. 1)

7. Při nízké rychlosti (nastavení ciferníku: 1 nebo 2)

neobrábějte dřevo o síle větší než 10 mm nebo kovy o síle větší než 1 mm.

8. Ujistěte se, že je povrch základny štítku při řezání

připevněn k obrobku, aby se zabránilo vytlačení břitu, poškození nebo nadměrnému opotřebení plunžru.

9. Pro zajištění přesného obrábění za použití průvodce

vždy nastavte oběžnou polohu na „0“.

10. Při řezání malého kruhového oblouku snižte rychlost

chodu stroje. Pokud je chod stroje příliš rychlý, mohlo by dojít k prasknutí břitu.

11. Obrábění po kružnici musí být provedeno břitem, který

je přibližně ve vertikální poloze ke spodnímu povrchu základny.

12. Úhlové obrábění nelze provést, pokud je připojen lapač

13. Proudový chránič (RCD)

Doporučuje se vždy používat proudový chránič se jmenovitým svodovým proudem nejvýše 30 mA. SYMBOLY VAROVÁNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu. CJ90VST / CJ90VAST : Přímočará pila Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny. Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2002/96/ES o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. V Jmenovité napětí Střídavý proud

Počet otáček při běhu naprázdno

Hmotnost (Podle postupu EPTA 01/2003) Dřevo Kov

Přepínač se zablokuje v poloze „ZAPNUTO“. 0000BookCJ90VST.indb670000BookCJ90VST.indb67 2014/11/0716:43:002014/11/0716:43:0068 Čeština Odpojte síťovou zástrčku z elektrické zásuvky Nářadí II. třídy

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené níže. ○ Břity (č. 41) ................................................................ 1 Více informací o použití břitů viz tabulka 1. ○ Šestihranný imbusový klíč .......................................... 1 Standardní příslušenství podléhá změnám bez předchozího upozornění. POUŽITÍ ○ Obrábění různého řeziva a obrábění kapsy ○ Obrábění desek z měkké oceli, hliníkových a měděných desek ○ Obrábění syntetické pryskyřice, např. fenolové pryskyřice a vinylchloridu ○ Obrábění tenkých a konstrukčně měkkých materiálů ○ Obrábění desek z nerezové oceli (s břitem č. 97) SPECIFIKACE Napětí (podle oblastí) * (110 V, 115 V, 120 V, 127 V, 220 V, 230 V, 240 V) Vstupní napájení * 705 W Max. hloubka řezu Dřevo 90 mm Měkká ocel 8 mm Počet otáček při běhu naprázdno * 850 – 3000 min

Zdvih 20 mm Min. poloměr obrábění 25 mm Hmotnost (bez šňůry) CJ90VST: 2,2 kg CJ90VAST: 2,1 kg

Zkontrolujte štítek na výrobku – štítek podléhá změnám v závislosti na oblastech. POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HITACHI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

Činnost Obrázek Strana Montáž a demontáž břitu

Nastavení provozní rychlosti břitu

Nastavení oběžného provozu

Pouzdro na šestihranný imbusový klíč

Obrábění kruhu nebo kruhového oblouku

Obrábění kovových materiálů

Týkající se obrábění desek z nerezové oceli

Výběr příslušenství ― 112

Příslušenství - břity Pro zajištění maximální pracovní výkonnosti a výsledků je velmi důležité vybrat vhodný břit, který se bude nejlépe hodit k typu a tloušťce obráběného materiálu. Jako standardní příslušenství jsou dodávány tři typy břitů. Číslo břitu je vyryto na každém břitu v blízkosti místa připevňování. Vyberte vhodné břity podle Tabulky 1.

Další používání tupého nebo poškozeného břitu povede ke snížení efektivnosti obrábění a mohlo by dojít k přetížení motoru. Vyměňte břit za nový, jakmile si povšimnete nadměrného opotřebení.

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.

4. Kontrola uhlíkových kartáčů

Aby byla zajištěná vaše stálá bezpečnost a ochrana před úrazem elektrickým proudem, kontrolu a výměnu karbonových kartáčů na tomto nářadí by mělo provádět

5. Výměna přívodního kabelu

Pokud je přívodní kabel nástroje poškozený, musíte nástroj vrátit do autorizovaného servisního střediska fi rmy Hitachi, aby kabel vyměnili. UPOZORNĚNÍ Při obsluze a údržbě elektrických za řízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. ZÁRUKA Ručíme za to, že elektrické nářadí Hitachi splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo běžného opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti Hitachi. 0000BookCJ90VST.indb680000BookCJ90VST.indb68 2014/11/0716:43:002014/11/0716:43:0069 Čeština Informace o hluku a vibracích Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871. Změřená vážená hladina akustického výkonu Α: 97 dB(A). Změřená vážená hladina akustického tlaku Α: 86 dB(A). Nejistota K: 3 dB (A). Používejte chrániče sluchu. Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN60745. Obrábění dřeva: Hodnota vibračních emisí a

Obrábění plátu kovu: Hodnota vibračních emisí

Tabulka 1 Seznam vhodných břitů Materiál určený k obrábění Břit Kvalita materiálu č. 1 (super dlouhý) č. 11 č. 12 č. 15 č. 16 č. 21 č. 22 č. 41 č. 97 Tloušťka materiálu (mm) Řezivo Obecné řezivo Pod 90 10 - 55 Pod 20 10 - 55 5 - 40 10 - 65 Překližka 5 - 30 Pod 10 5 - 30 3 - 20 Železná deska Deska z měkké oceli

Deska z nerezové oceli 1,5 - 2,5 Neželezný kov Hliníková měď, mosaz

Hliníkový rám stahovacího okna Výška až do 25 Výška až do 25 Plasty Fenol pryskyřice, melamin, pryskyřice atd.

5 - 20 Pod 6 5 - 15 Pod 6 5 - 15

Vinylchlorid, akrylová pryskyřice atd.

5 - 30 Pod 10 5 - 20 Pod 5 5 - 30 3 - 20 5 - 15

Pěnový polyetylén, pěnový polystyren

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

Celulóza Karton, vlnitý papír

1. Elektrický nástroj držte za izolované povrchy na

3. Skontrolujte, či je vypínač v polohe OFF (VYP.).

13. Prúdový chránič (RCD)

4. Kontrola uhlíkových kief

Umelé hmoty Fenolová živica, melamín, živica, atď.

5 - 20 Pod 6 5 - 15 Pod 6 5 - 15

Vinylchlorid, akrylátová živica, atď.

Celulóza Lepenka, vlnitá lepenka
