NÁVOD K OBSLUZE C 18DSL HITACHI

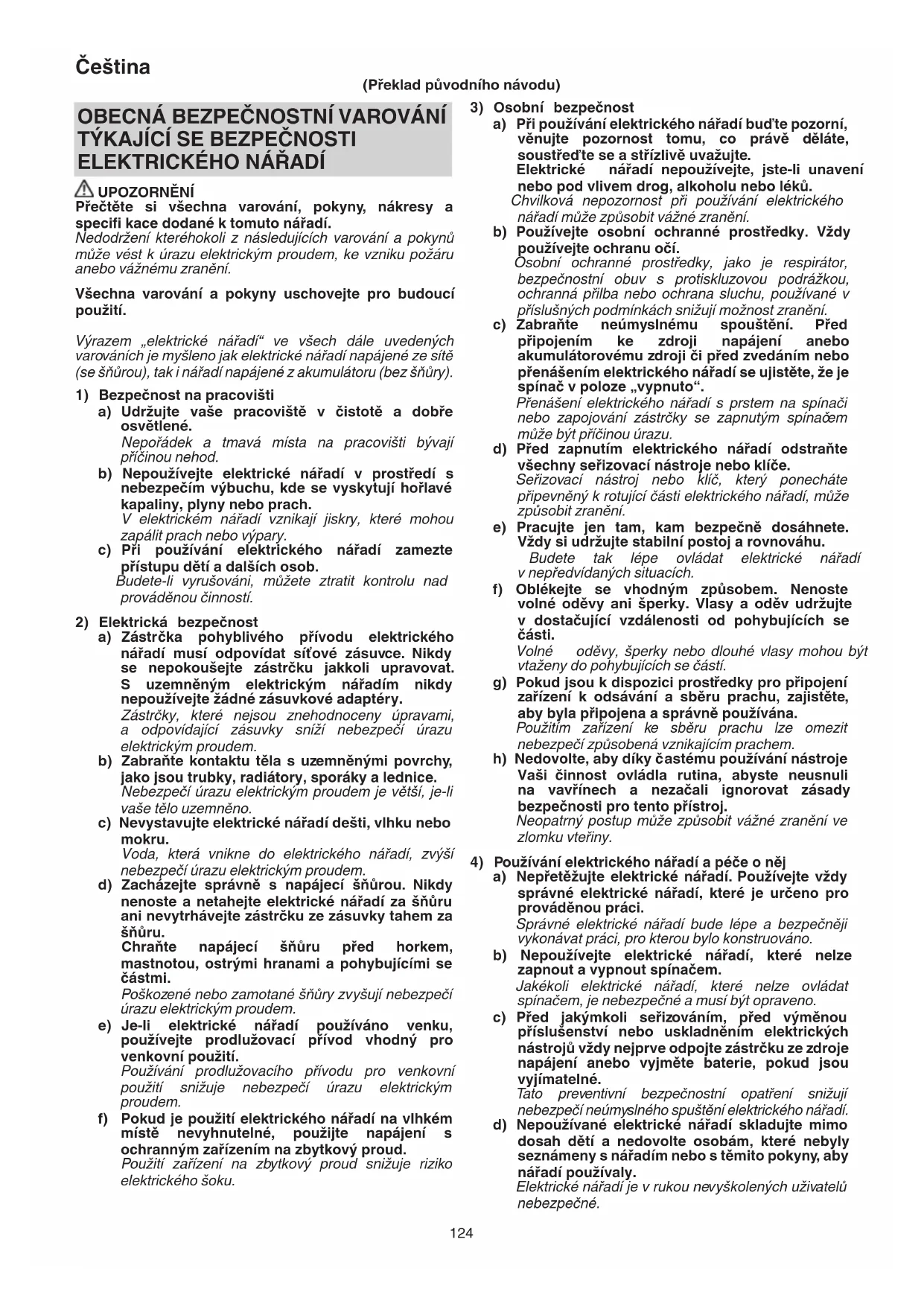

3) Osobní bezpečnost

a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění. c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“. Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínač

může být příčinou úrazu. d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích. f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí. g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána. Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem. h) Nedovolte, aby díky č astému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřínech a nezačali ignorovat zásady bezpečnosti pro tento přístroj. Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno. c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné. Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického ná řadí. d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.

UPOZORNĚNÍ Přečtěte si všechna varování, pokyny, nákresy a specifi kace dodané k tomuto nářadí. Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění. Všechna varování a pokyny uschovejte pro budoucí použití. Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají příčinou nehod. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástr čka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem. d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem. e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud. Použití zařízení na zbytkový proud snižuje riziko elektrického šoku. (Překlad původního návodu) 0000BookC18DSL.indb1240000BookC18DSL.indb124 2019/02/2215:07:012019/02/2215:07:01125 Čeština e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se částí, soustřeďte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím. f) Udržujte řezací nástroje ostré a čisté. Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.

Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím. h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny. Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

5) Použití nářadí na baterie a péče o ně

a) Dobíjejte pouze nabíječkou specifi kovanou výrobcem. Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru. b) Elektrické nářadí používejte výhradně se specifi kovanými akumulátorovými zdroji. Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru. c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontakt

Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár. d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny. e) Nepoužívejte akumulátorový zdroj nebo nástroj, který je poškozen nebo upraven. Poškozené nebo upravené akumulátory mohou vykazovat nepředvídatelné chování, které může vést k požáru, výbuchu nebo nebezpečí zranění. f) Nevystavujte akumulátorový zdroj ani nástroj ohni nebo nadměrné teplotě. Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch. g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátorový zdroj ani nástroj mimo rozsah teplot uvedených v pokynech. Nesprávný způsob nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

a) Opravy vašeho elektrického nářadí svěřte kvalifi kované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou. b) Nikdy neopravujte poškozené akumulátory. Servis akumulátorových zdrojů by měl provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob. BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ

NEBEZPEČÍ: Dodržujte bezpečnou vzdálenost rukou od místa řezání a pilového listu. Druhou rukou uchopte pomocné držadlo nebo plášť motoru. Pokud obě ruce drží pilu, nemůže dojít k jejich pořezání pilovým listem. b) Nesahejte pod zpracovávaný materiál. Ochranný kryt vás nemůže ochránit před pilovým listem pod zpracovávaným materiálem. c) Nastavte hloubku řezání podle tloušťky zpracovávaného materiálu. Pod zpracovávaným materiálem by neměl být viditelný celý zub pilového listu. d) Během řezání nikdy nedržte obráběný kus ve svých rukou nebo na noze. Zajistěte zpracovávaný materiál na stabilní podklad. Práci je nezbytné provádět náležitým způsobem, aby se minimalizovalo ohrožení osoby, ohýbání pilového listu nebo aby nedošlo ke ztrátě kontroly nad nářadím. e) Při práci, při které se řezné nářadí může dostat do styku se skrytým vedením nebo s vlastní šňůrou, držte elektrické nářadí pouze za izolované uchopovací plochy. Kontakt s vedením pod proudem může mít taktéž vliv na kovové části elektrického nářadí pod proudem a způsobit úraz elektrickým proudem. f) Při podélném řezání vždy používejte pravítko pro podélné řezání nebo vedení příměrného pravítka. Zvýší se tím přesnost řezání a sníží se tím pravděpodobnost ohnutí pilového listu. g) Vždy používejte pilové listy se správnou velikostí a tvarem (kosočtvercový nebo kruhový) upínacích otvorů. Pilové kotouče, které velikostí neodpovídají upínacímu mechanismu pily, budou mít výstředný chod a mohou způsobit ztrátu vlády nad nástrojem. h) Nikdy nepoužívejte poškozené nebo nesprávné podložky a šroub pilového listu. Podložky a šroub pilového listu byly speciálně konstruovány pro váš typ pily pro dosažení optimální výkonnosti a bezpečnosti práce. Příčiny zpětného rázu a příslušná varování - zpětný ráz je náhlá reakce na sevření, zaseknutí nebo vybočení pilového listu, která způsobí nekontrolované zvednutí pily ze zpracovávaného materiálu směrem k obsluze; - když je pilový list pevně sevřený nebo zaseknutý zavřením řezu, list uvázne a reakce motoru vrhne nářadí zpět směrem k obsluze; - pokud se pilový list v řezu zkroutí nebo vybočí, zuby hřbetu pilového listu se mohou zaříznout do horní plochy dřeva, což má za následek vysunutí pilového listu z řezu a jeho odskočení zpět směrem k obsluze. 0000BookC18DSL.indb1250000BookC18DSL.indb125 2019/02/2215:07:012019/02/2215:07:01126 Čeština Zpětný ráz je důsledek chybného použití anebo nesprávných pracovních postupů nebo podmínek a lze se ho vyvarovat vhodnými níže uvedenými preventivními opatřeními. a) Pilu vždy pevně držte oběma rukama a umístěte své paže tak, aby zachytily síly zpětného rázu. Poloha vašeho těla musí být na jedné, nebo na druhé straně pilového listu, nikoli podél pilového listu. Zpětný ráz může způsobit, že pila odskočí zpět, ale obsluha může kontrolovat síly zpětného rázu, pokud jsou učiněna náležitá preventivní patření. b) Když se pilový list ohýbá nebo když dojde z jakéhokoli důvodu k přerušení řezání, uvolněte vypínač a přidržte pilu bez pohybu v materiálu, dokud se pilový list zcela neuvede do klidu. Když je pilový list v pohybu, nikdy se nepokoušejte vytáhnout pilu ze součásti nebo zatáhnout pilu dozadu, protože může dojít ke zpětnému rázu. Zjistěte příčinu ohýbání pilového listu a proveďte nápravné opatření, aby se odstranila. c) Když pilu znovu spouštíte ve zpracovávaném materiálu, vystřeďte pilový list v řezu tak, aby zuby pily nebyly zaříznuté v materiálu. Pokud se pilový list zablokuje, může se vysunout ze zpracovávaného materiálu nebo může dojít ke zpětnému rázu listu, jakmile se pila znovu uvede do chodu. d) Rozměrné desky podložte, aby se zmenšilo na nejnižší míru riziko sevření pilového listu a jeho zpětného rázu. Rozměrné desky mají tendenci se vlastní hmotností prohýbat. Podpěry je třeba umístit pod deskou na obou stranách v blízkosti řezání a v blízkosti hrany desky. e) Nepoužívejte otupené nebo poškozené pilové listy. V důsledku tupých nebo nesprávným způsobem nastavených pilových listů vzniká úzký řez, což je příčinou nadměrného tření, ohýbání pilového listu a zpětného rázu. f) Zajišťovací páky hloubky a zešikmení pilového listu musí být před zahájením řezání utažené a zajištěné. Pokud se nastavení pilového listu při řezání posune, může to způsobit ohnutí nebo zpětný ráz. g) Zvýšená opatrnost je potřebná při řezu do stěn nebo jiných nepřehledných míst. Vyčnívající pilový list se může zaříznout do předmětů a způsobit zpětný ráz. Funkce spodního ochranného krytu a) Před každým použitím zkontrolujte, zda je náležitě uzavřený spodní ochranný kryt. Neuvádějte pilu do provozu, jestliže se spodní ochranné kryty volně nepohybují a okamžitě neuzavírají. Nikdy nezajišťujte nebo nepřipojujte spodní ochranný kryt v otevřené poloze. Jestliže pilu nechtěně upustíte, může se spodní ochranný kryt ohnout. Zvedněte spodní ochranný kryt pomocí zatahovací páčky a zajistěte, aby se kryt volně pohyboval a nedotýkal se pilového listu nebo jakékoli jiné části ve všech úhlech a hloubkách řezání. b) Zkontrolujte funk čnost pružiny spodního ochranného krytu. Pokud ochranný kryt a pružina nepracují správně, je třeba je před použitím opravit. Spodní ochranný kryt může mít zpomalenou funkci v důsledku poškozených částí, lepkavých nečistot nebo vytvořených třísek. c) Spodní ochranný kryt je třeba zatáhnout ručně pouze pro speciální druhy řezání, jako například u „zapichovacích“ a „složitých řezů“. Zvedněte spodní ochranný kryt pomocí zatahovací páčky, a jakmile pilový list vnikne do materiálu, spodní ochranný kryt uvolněte. Pro všechna ostatní řezání musí spodní ochranný kryt pracovat automaticky. d) Vždy sledujte, zda spodní ochranný kryt zakrývá pilový list před umístěním pily na pracovní stůl nebo podlahu. Nechráněný pilový list dobíhající setrvačností způsobí, že pila se posunuje dozadu a řeže vše, co jí stojí v cestě. Zajistěte, aby se pilový list po uvolnění vypínače zastavil.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Akumulátor nabíjejte vždy při teplotě 0˚C – 40˚C. Při

teplotě nižší než 0˚C může dojít k nebezpečnému přebíjení. Akumulátor nelze nabíjet při teplotě vyšší než 40˚C. Nejvhodnější teplota pro nabíjení je 20˚C – 25˚C.

2. Po dokončení nabíjení nechte nabíječku před dalším

nabíjením přibližně 15 minut vychladnout. Nenabíjejte více než dva akumulátory po sobě.

3. Nedovolte, aby se do otvoru pro připojení akumulátoru

dostaly cizí předměty nebo materiál.

4. Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.

5. Nikdy nezkratujte dobíjecí akumulátor. Zkrat akumulátoru

způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.

6. Nevhazujte akumulátor do ohně. Akumulátor může

v takovém případě explodovat.

7. Při nepřetržitém používání této jednotky se může

jednotka přehřát, což může vést k poškození v motoru a spínači. Proto, kdykoli se zvýší teplota krytu, p řestaňte pilu na chvíli používat.

8. Do větracích otvorů v nabíječce nevkládejte žádné

předměty. Kovové předměty nebo hořlavý materiál vložený do větracích otvorů nabíječky představuje nebezpečí úrazu elektrickým proudem a vyústí v poškození nabíječky.

9. Jakmile akumulátor dosáhne konce životnosti a není

možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.

10. Používejte výhradně průměr břitu specifi kovaný na stroji.

11. Nepoužívejte brusný disk.

12. Nepoužívejte pilové kotouče, které jsou deformované

Nepoužívejte pilové kotouče vyrobené z rychlořezné oceli.

14. Nepoužívejte pilové kotouče, které nesplňují parametry

uvedené v těchto pokynech.

15. Nezastavujte pilové kotouče bočním tlakem na kotouč.

16. Pilové kotouče udržujte vždy naostřené.

17. Zajistěte, aby se spodní ochranný kryt pohyboval plynule

18. Nikdy nepoužívejte kotoučovou pilu, pokud je spodní

ochranný kryt upevněn v otevřené poloze.

19. Ujistěte se, že zatahovací mechanismus ochranného

systému řádně pracuje.

20. Nikdy nepracujte s kotoučovou pilou, pokud je pilový

kotouč otočen nahoru nebo do boku.

21. Zajistěte, aby se v materiálu nenacházely žádné další

předměty, například hřebíky.

22. Pilové kotouče by měly být v rozsahu 165 mm až

23. Protože se pilový kotouč vysune na druhou stranu

spodní plochy dřevěného prkna, při řezání umístěte dřevěné prkno na pracovní stůl. Pokud se používá jako pracovní deska čtvercový blok, zajistěte, aby podklad byl pro dosažení náležité stability rovný. Pracovat na nestabilní pracovní desce je nebezpečné. (Obr. 3) Aby se zabránilo možnému vzniku nehody, vždy zajistěte, aby část dřevěného prkna zbylá po řezání byla bezpečným způsobem podepřena nebo přidržena v poloze.

24. Dávejte pozor na zpětný ráz brzdy.

Tato kotoučová pila je vybavena elektrickou brzdou, která se spustí, když uvolníte spínač. Jelikož dochází ke zpětnému rázu, když brzda funguje, ujistěte se, že držíte hlavní část bezpečně. 0000BookC18DSL.indb1260000BookC18DSL.indb126 2019/02/2215:07:012019/02/2215:07:01127 Čeština

25. Neupevňujte a nezajišťujte blokování spínače. Kromě

toho také držte prst mimo spínač, když kotoučovou pilu přenášíte. V opačném případě by mohlo dojít k neúmyslnému spuštění hlavní části, což může mít za následek neočekávané nehody.

Před řezáním zkontrolujte materiál, který budete řezat. Pokud očekáváte, že materiál bude vytvářet škodlivý/toxický prach, přesvědčte se, že sáček na prach nebo vhodný systém na odsávání prachu je pevně připojen k vývodu prachu. Pokud máte k dispozici protiprachovou masku, použijte i ji.

27. Před tím, než začnete obrábět, se ujistěte, že břit pily

dosáhl maximálních otáček.

28. Pokud se břit pily zastaví nebo bude vydávat nezvyklý

hluk během provozu, vypněte okamžitě spínač.

29. Kroucení a násilné tlačení na pilu během obrábění může

vést k neúměrnému tlaku na motor, a tak se pokoušejte obrábět rovně.

30. Vyhýbejte se obrábění ve stavu, kdy spodek základny

nepřiléhá k materiálu, který se obrábí. V opačném případě se může motor zablokovat.

31. Příprava a kontrola pracovního prostředí. Ujistěte se,

že pracoviště splňuje všechny podmínky stanovené v pokynech.

32. Ujistěte se, že akumulátor je pevně nainstalován. Pokud

je povolen, mohl by vypadnout a způsobit nehodu.

33. Po dokončení práce vytáhněte baterii z hlavní části.

34. Po upevnění pilového kotouče se znovu ujistěte, že

pojistná páčka je pevně zajištěná ve stanovené poloze.

35. Pokud se na levý šroub používají jiné nástroje než

dodaný nástrčný klíč, může dojít k nadměrnému nebo nedostatečnému utažení, což může vést ke zranění.

36. Po nastavení hloubky řezu nezapomeňte bezpečně

utáhnout křídlovou matici. Pokud tak neučiníte, může dojít ke zranění. (Obr. 4)

37. Po nastavení úhlu náklonu nezapomeňte bezpečně

utáhnout křídlovou matici. Pokud tak neučiníte, může dojít ke zranění. (Obr. 5)

38. Hodnoty měřidla náklonu nacházejícího se na těle nářadí

slouží pouze k hrubému odhadu. K řezání při náklonu použijte kotoučovou pilu poté, co nastavíte úhel mezi tělem a čepelí pily pomocí úhloměru atd.

39. Před prováděním jakýchkoli nastavení, servisem či

údržbou vyjměte z nářadí akumulátor.

40. Ujistěte se, že je spínač v poloze VYPNUTO (OFF).

Pokud je akumulátor vložen do elektrického nářadí, jehož spínač se nachází v poloze ON (ZAPNUTO), elektrické nářadí se okamžitě spustí, což může způsobit vážný úraz.

41. Pokud je hlavní část ponechána tak, jak je, tedy s

vloženou baterií, může nastat situace, kdy se [zámek spínače] dotkne podlahy a/nebo zdi a rozsvítí se nepřetržitě v závislosti na směru části. Dávejte pozor, neboť nepřetržité svícení může snadno vybít i plně nabitou baterii.

42. Nikdy se nepokoušejte řezat s kotoučovou pilou, když ji

ve svěráku držíte vzhůru nohama. To je velmi nebezpečné a může to vést k vážným nehodám (Obr. 11).

43. Nechte světlo rozsvícené pouze během obrábění. Pokud

světlo svítí v jiných případech, může dojít k nechtěnému zapnutí hlavní části, což může mít za následek neočekávané nehody.

44. Bezprostředně po zhasnutí světla si žárovka ponechává

vysokou teplotu. Nejprve proto nechte žárovku pořádně vychladnout, než ji začnete vyměňovat, abyste předešli popálení.

i výměně žárovky zkontrolujte tvar základny, ale také označení (12 V, 5 W), a poté proveďte výměnu. V opačném případě by mohla žárovka vypadnout a/nebo způsobit přehřátí.

46. Zkontrolujte vnějšek a ujistěte se, že nedošlo k žádnému

47. Používejte pilový list, jehož zobrazená řezná rychlost se

rovná nebo je vyšší než řezná rychlost nástroje.

48. Používejte pilový list, který vyhovuje všem různým

druhům řezného materiálu.

49. Nástroj a akumulátor vždy používejte při teplotách mezi

Z důvodu prodloužení životnosti je lithium-iontový akumulátor vybaven ochrannou funkcí zastavení výkonu. V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu, ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity akumulátoru,

motor se zastaví. V takovém případě akumulátor okamžitě dobijte.

2. Pokud je nářadí přetíženo, motor se může zastavit. V

takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.

3. Je-li akumulátor přehřátý a přetížený, může se pohon

akumulátoru zastavit. V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat. Dále prosím dbejte následujících varování a upozornění. VAROVÁNÍ Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.

Ujistěte se, že se na akumulátoru neusazují piliny a prach. ○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach. ○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru. ○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.

Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

2. Nepropichujte akumulátor ostrým předmětem, například

hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otřesům.

3. Nepoužívejte viditelně poškozený či deformovaný

4. Nepoužívejte akumulátor obrácenou polaritou.

5. Nepřipojujte jej přímo k elektrické zástrčce ani k zásuvce

cigaretového zapalovače v automobilu.

6. Nepoužívejte akumulátor k jinému než určenému účelu.

7. Pokud se nabíjení akumulátoru nedokončí, i když

uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

8. Nevystavujte akumulátor působení vysokých teplot nebo

vysokého tlaku, neumísťujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

9. V případě zjištění úniku nebo zápachu okamžitě zajistěte

bezpečnou vzdálenost od ohně.

10. Nepoužívejte na místech se silnou statickou elektřinou.

11. V případě úniku kapaliny, zápachu, vznikajícího tepla,

ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přesta ňte jej používat.

12. Akumulátor nepotápějte ani nenechte vniknout dovnitř

žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem. 0000BookC18DSL.indb1270000BookC18DSL.indb127 2019/02/2215:07:012019/02/2215:07:01128 Čeština UPOZORNĚNÍ

1. Pokud se kapalina unikající z akumulátoru dostane do

očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře. Bez lékařského ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s pokožkou či

oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu. Kapalina může způsobit podráždění kůže.

3. Zjistíte-li při prvním použití, že na akumulátoru je rez,

vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci. VAROVÁNÍ Pokud se vodivé cizí těleso dostane do svorky lithium- iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-iontových akumulátorů se řiďte následujícími předpisy a řádně je dodržujte. ○ Neumisťujte vodivé úlomky, hřebíky a vodiče, například železné a mědě né dráty do krabice určené pro skladování. ○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory. SYMBOLY VAROVÁNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu. C18DSL: Akku kotoučová pila Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. Vždy používejte ochranu očí. Vždy používejte ochranu sluchu. Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. V Jmenovité napětí

Počet otáček při běhu naprázdno ZAPNUTÍ VYPNUTÍ Odpojte baterii Kapacita akumulátoru Akumulátor je téměř vybitý. Dobijte co nejdříve akumulátor Zbývá polovina kapacity akumulátoru. Akumulátor je dostatečně nabitý. Zakázaná akce

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 191. Standardní příslušenství podléhají změnám bez předchozího upozornění. POUŽITÍ Řezání různých typů dřeva. SPECIFIKACE Model C18DSL Napětí 18 V Rychlost bez zatížení 3400 min

Kapacita Hloubka řezání 90° 57 mm 45° 40 mm Žárovka 12 V, 5 W Váha* 3,1 – 3,7 kg

• Podle metody EPTA 01/2014 Závisí na připojené baterii. Nejtěžší hmotnost je naměřena s BSL1860. POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. NABÍJENÍ Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.

1. Připojte do zdroje napájení. (obr. 2)

Nabíjení akumulátoru ze zdroje střídavého napájení ○ Zapojte síťový kabel nabíječky do elektrické zásuvky. Po připojení zástrčky nabíječky do elektrické zásuvky se červeně rozbliká kontrolka (bude blikat v 1sekundovém intervalu). UPOZORNĚNÍ Pokud je elektrický kabel poškozen, nepoužívejte jej. Okamžitě jej nechte opravit. Nabíjení akumulátoru ze zdroje stejnosměrným 12V napájením ve vozidle (UC18YML2) ○ Nabíječku akumulátoru připevněte ve vozidle. Použijte pásy dodávané s nabíječkou akumulátoru pro připevnění nabíječky na místě a pro zabránění nechtěnému pohybu. (viz obr. 16) UPOZORNĚNÍ Nabíječku ani akumulátor neumisťujte pod sedadlo řidiče. Zajistěte nabíječku na místě, aby nedošlo k nechtěnému pohybu, jinak by mohlo dojít k nehodě. 0000BookC18DSL.indb1280000BookC18DSL.indb128 2019/02/2215:07:012019/02/2215:07:01129 Čeština obr. 16 ○ Vložte zástrčku zapalovače do zdířky pro zapalovač. Pokud je zástrčka povolená nebo vypadává ze zdířky pro zapalovač, opravte zdířku. Vzhledem k tomu, že se může jednat o poruchu zdířky, doporučujeme se obrátit na vašeho místního prodejce automobilů. Další používání zdířky by mohlo vést k nehodě důsledkem přehřátí.

2. Vložte akumulátor do nabíječky. (obr. 2)

Akumulátor pevně vložte do nabíječky.

Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka začne svítit červeně. Když je akumulátor zcela nabitý, kontrolka se červeně rozbliká. (v 1sekundových intervalech) (viz Tabulka 1) ● Signalizace kontrolky Kontrolka signalizuje stav nabíječky nebo akumulátoru tak, jak je uvedeno v Tabulce 1. Tabulka 1 Signalizace kontrolky Kontrolka svítí nebo bliká. Před nabíjením Bliká (červeně) Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Během nabíjení Svítí (červeně) Stále svítí Nabíjení dokončeno Bliká (červeně) Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Nelze nabíjet Bliká (červeně) Svítí 0,1 sekundy. Nesvítí 0,1 sekundy. (vypne se na 0,1 sekundy) Závada na akumulátoru nebo nabíječce Pohotovostní režim při přehřátí Svítí (zeleně) (UC18YML2) Stále svítí Akumulátor je přehřátý. Nelze nabíjet. (nabíjení bude zahájeno po vystydnutí akumulátoru) Bliká (červeně) (UC18YFSL) Svítí 1 sekundu. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Nelze nabíjet ze zdroje napájení ve vozidle (UC18YML2) Bliká (zeleně) Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Závada na akumulátoru nebo nabíječce POZNÁMKA: Při pohotovostním režimu při chlazení akumulátoru UC18YML2 / UC18YFSL chladí přehřáté akumulátory větrákem. (Větrák však nebude pracovat při nabíjení akumulátoru ze stejnosměrného 12V napájení ve vozidle) ● Informace o teplotách a době nabíjení akumulátoru. Teploty a doba nabíjení jsou uvedeny v Tabulce 2 Tabulka 2 Nabíječka Akumulátor UC18YFSL UC18YML2 (AC/DC)*

Nabíjecí napětí V 14,4 V – 18 V Hmotnost kg 0,5 0,7 Rozmezí teplot pro nabíjení 0 oC – 50 oC Doba nabíjení pro kapacitu akumulátoru, přibližná (při 20 oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

20 / 50 22 / 60 30 / 80 35 / 100 45 / 120 60 / 160 75 / 200 Počet článků akumulátoru 4 – 10

Střídavé napájení/stejnosměrné 12V napájení (ve vozidle) 0000BookC18DSL.indb1290000BookC18DSL.indb129 2019/02/2215:07:012019/02/2215:07:01130 Čeština POZNÁMKA Doba nabíjení se může měnit podle okolní teploty a napájecího napětí. <UC18YML2> Obzvláště pokud používáte k nabíjení stejnosměrné 12V napájení ve vozidle při vysokých teplotách, může nabíjení trvat déle.

4. Odpojte síťový kabel nabíječky ze zásuvky nebo

5. Pevně držte nabíječku a vytáhněte akumulátor.

POZNÁMKA Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte. UPOZORNĚNÍ ○ Pokud je akumulátor nabíjen zahřátý, protože byl po dlouhou dobu vystaven přímému slunečnímu záření nebo protože byl právě používán, kontrolka nabíječky se rozsvítí zeleně na 1 sekundu nebo jednu sekundu svítí a zhasne na 0,5 sekundy (vypne se na 0,5 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení. ○ Pokud kontrolka bliká červeně (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru nabíječky akumulátoru cizí předměty, a pokud ano, odstraňte je. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíje čky. Obraťte se na autorizované servisní středisko. ○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený pomocí nabíječky je vyjmutý, vyčkejte nejméně 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije. ○ Pokud kontrolka nepřetržitě bliká zeleně (každé 0,2 sekundy), zkontrolujte elektrické napětí zdroje napájení ve vozidle. (UC18YML2) Pokud je napětí 12V nebo nižší, znamená to, že baterie automobilu je slabá a nemůže nabíjet. ○ Pokud kontrolka nebliká červeně (každou sekundu), a to i přesto, že kabel nabíječky nebo svorka zapalovače jsou připojeny k napájení, znamená to, že mohla být aktivována ochrana proti zkratu nabíječky. Odpojte kabel a po přibližně 30 sekundách jej opět připojte. Pokud kontrolka přesto nebliká červeně (každou sekundu), předejte nabíječku autorizovanému servisnímu středisku společnosti HiKOKI.

Činnost Obrázek Strana Vyjmutí a vložení akumulátoru 1 192 Nabíjení 2 192 Jak upevnit materiál k řezání 3 192 Úprava hloubky řezu 4 192 Úprava úhlu sklonu 5 192 Seřízení vedení 6 192 Řezací linka 7 193 Činnost spínače 8 193 Demontáž pilového kotouče 9 193 Montáž pilového kotouče 10 193 Zakázané způsoby použití (upevněná vzhůru nohama ve svěráku)

Ukazatel zbývající kapacity akumulátoru

Montážní sada lapače prachu 13 194 Výměna žárovky 14 194 Úprava základové desky a pilového kotouče pro zachování kolmosti

Výběr příslušenství ― 195

1. Kontrola pilového kotouče

Protože tupý pilový kotouč snižuje efektivitu a může způsobit poruchy motoru, naostřete nebo vyměňte pilový kotouč, jakmile zjistíte, že je opotřebený. UPOZORNĚNÍ Pokud je kotouč pily ztupený, reakční síla se během řezání zvýší. Nepoužívejte proto ztupeného nepřibroušeného kotouče.

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

Vinutí motoru je důležitou součástí tohoto nástroje. Chraňte jej před poškozením a dávejte pozor, aby nepřišlo do styku s čisticím olejem nebo s vodou. Po 50 hodinách používání motor vyčistěte foukáním suchého vzduchu ze vzduchové pistole nebo jiného nástroje do větracích otvorů v krytu motoru (obr. 17). Nahromadění prachu nebo jiných částeček v motoru může vést k jeho poškození.

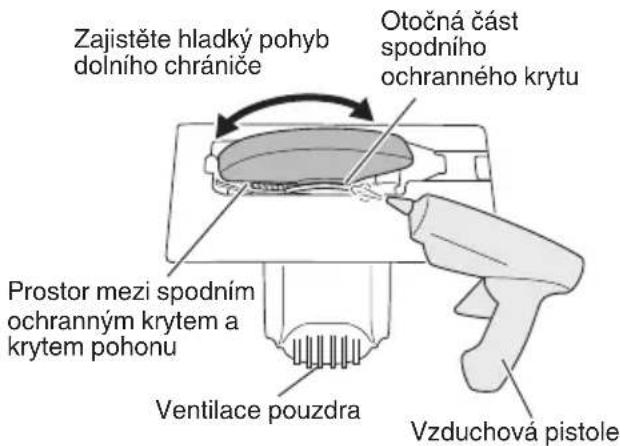

4. Kontrola a údržba spodního ochranného krytu

Vždy se př esvědčte, že se spodní ochranný kryt pohybuje hladce. V případě jakékoli poruchy spodní ochranný kryt okamžitě opravte. Při čištění a údržbě pomocí vzduchové pistole nebo jiného nástroje vyčistěte prostor mezi spodním ochranným krytem a krytem pohonu a rovněž otočnou část spodního ochranného krytu proudem suchého vzduchu (obr. 17). Jedná se o účinný postup proti vyletování třísek či jiných částeček. Nahromadění třísek a jiných částic kolem spodního ochranného krytu může způsobit poruchu nebo poškození. VAROVÁNÍ Abyste zabránili vdechování prachu nebo podráždění očí, noste ochranné brýle a protiprachovou masku při používání vzduchové pistole nebo jiného nástroje k čištění dolního chrániče, ventilačních otvorů nebo jiných součástí přístroje. 0000BookC18DSL.indb1300000BookC18DSL.indb130 2019/02/2215:07:012019/02/2215:07:01131 Čeština Zajistěte hladký pohyb dolního chrániče Otočná část spodního ochranného krytu Ventilace pouzdra Prostor mezi spodním ochranným krytem a krytem pohonu Vzduchová pistole obr. 17

5. Úprava základové desky a pilového kotouče pro

zachování kolmosti Úhel mezi základnou a břitem pily byl nastaven na 90 °, pokud by však z nějakého důvodu došlo k porušení této kolmosti, proveďte úpravu následujícím způsobem: (1) Otočte základnu lícem nahoru (obr. 15) a povolte křídlový šroub. (2) Přiložte úhelník k základně a břitu pily a otáčením stavěcího šroubu pomocí plochého šroubováku posuňte polohu základny do požadovaného pravého úhlu.

6. Zkontrolujte, zda není přítomen prach

Prach může být odstraněn pomocí čistého hadru nebo tkaniny navlhčené mýdlovou vodou. Nepoužívejte bělidlo, chlór, benzín ani ředidlo, jelikož tyto látky by mohly poškodit umělé hmoty.

Uskladnění na místě s teplotou nižší než 40°C a mimo dosah dětí. POZNÁMKA Skladování lithium-iontových akumulátorů. Před uskladněním lithium-iontových akumulátorů zkontrolujte, zda jsou plně nabité. Dlouhodobě jší skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž. Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů. Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru.

Všechny kvalitní nástroje potřebují časem údržbu nebo výměnu částí kvůli opotřebení následkem běžného používání. Aby se zajistilo, že se budou používat pouze originální náhradní části, všechna údržba a opravy musí být prováděny POUZE AUTORIZOVANÝM SERVISNÍM CENTREM HiKOKI. UPOZORNĚNÍ Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí). ZÁRUKA Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI. Informace o hluku a vibracích Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871. Změřená vážená hladina akustického výkonu Α: 103 dB (A) Změřená vážená hladina akustického tlaku Α: 92 dB (A) Neurčitost K: 3 dB (A). Používejte ochranu sluchu. Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841. Řezání dřevotřísky: Hodnota vibračních emisí

1. Batériu vždy nabíjajte pri teplotách 0°C – 40°C. Nabíjanie

pri teplote nižšej než 0°C vedie k nebezpečnému prebíjaniu. Batériu nenabíjajte pri teplote vyššej než 40°C. Najvhodnejšia teplota na nabíjanie je 20°C – 25°C.

2. Po dokončení nabíjania nechajte nabíjačku približne 15

14. Nepoužívajte pílové kotú

če, ktoré nevyhovujú technickým parametrom, ktoré sú popísanév v týchto pokynoch.

15. Pílové kotúče nezastavujte vyvíjaním bočného tlaku na

16. Pílový kotúč vždy uderžujte ostrý.

24. Dávajte pozor na spätný náraz brzdy.

Táto kotúčová píla používa elektrickú brzdu, ktorá sa pri uvoľnení spínača zapne. Pretože dochádza k spätnému nárazu pri uvedení brzdy do činnosti, uistite sa, že hlavnú časť náradia držíte bezpečne.

25. Nefi xujte a nezabezpečujte zámok spínača. Okrem

33. Po dokončení práce vyberte batériu z hlavnej časti.

34. Po pripojení pílového kotúča sa znovu uistite, že je

36. Po nastavení hĺbky rezu sa uistite, či ste bezpečne utiahli

krídlovú maticu. Nedodržanie tohto pokynu môže viesť k poraneniu. (Obr. 4)

37. Po nastavení uhla naklonenia sa uistite, či ste bezpečne

46. Skontrolujte zovňajšok a zabezpečte, aby nebol

4. Batériu nepoužívajte s opačnou polaritou.

nabíjanie, okamžite prestaňte s ďalším nabíjaním.

8. Batériu nevystavujte účinkom vysokých teplôt ani

Batériu pevne vložte do nabíjačky.

4. Odpojte napájací kábel nabíjačky zo zásuvky alebo

3. Údržba motorovej jednotky

Vinutie motora je dôležitou súčasťou tohto nástroja. Chráňte pred poškodením a dávajte pozor, aby nedošlo ku kontaktu s čistiacim olejom alebo vodou. Po 50 hodinách používania vyčistite motor fúknutím suchého vzduchu vzduchovou pištoľou do vetracích otvorov v kryte motora alebo iným nástrojom (Obr. 17). Prach alebo hromadenie častíc v motore môže viesť k poškodeniu.

4. Kontrola a údržba dolného krytu
