MANUAL DE USUARIO C 18DSL HITACHI

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la infl uencia de drogas, alcohol o medicación. Una distracción momentánea mientras utiliza herramientas eléctricas puede dar lugar a lesiones personales graves. b) Utilice un equipo de protección personal. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco rígido o protección auditiva utilizado en las situaciones adecuadas reducirá las lesiones personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor esté en “off ” antes de conectar la herramienta a una fuente de alimentación o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse lesiones personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que estén conectados y se utilicen adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo. h) No deje que la familiaridad adquirida con el uso frecuente de herramientas le permitan caer en la complacencia e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones graves en una fracción de segundo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica y/o retire la batería, si es extraíble, de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

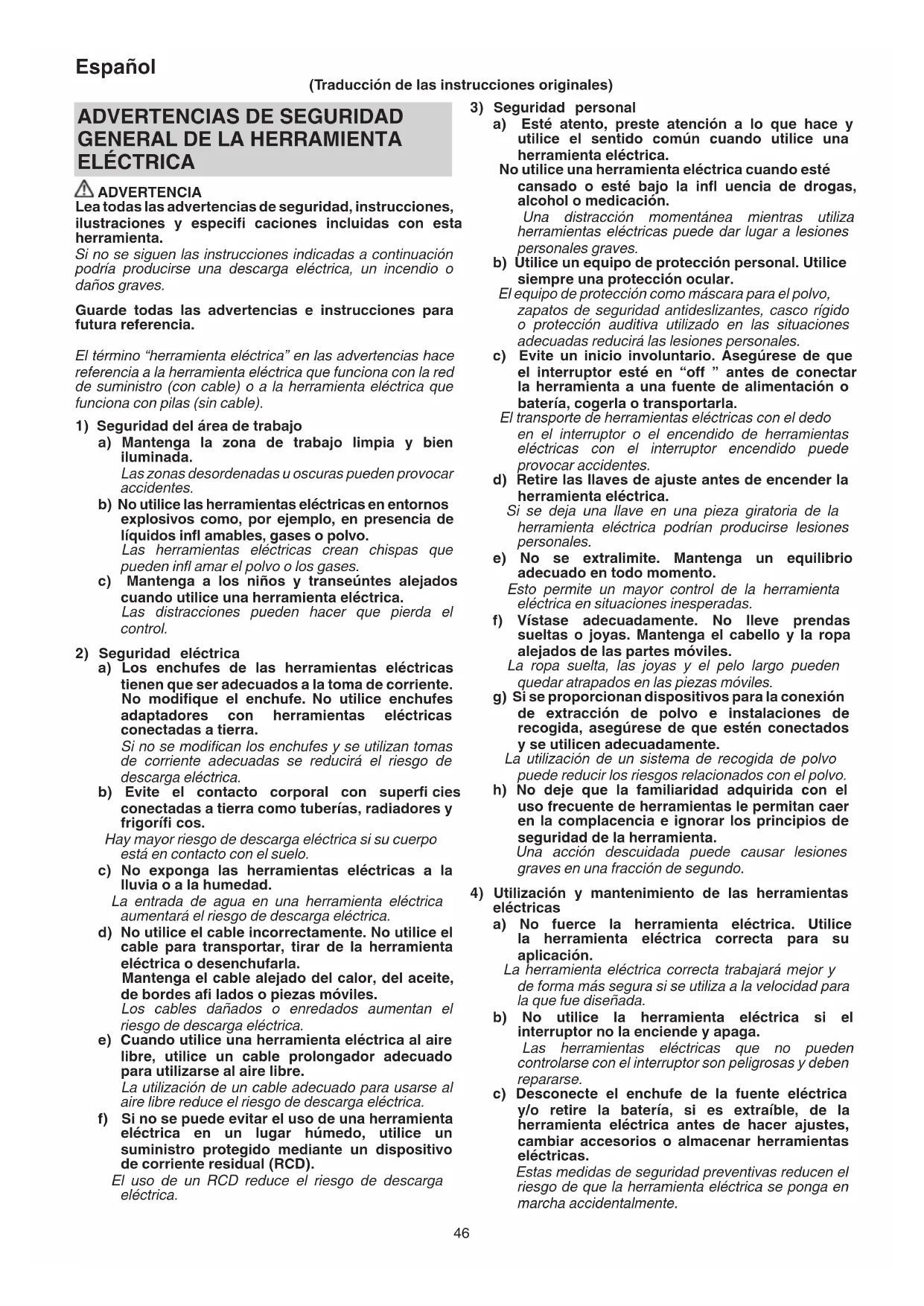

ADVERTENCIAS DE SEGURIDAD

GENERAL DE LA HERRAMIENTA

ELÉCTRICA ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especifi caciones incluidas con esta herramienta. Si no se siguen las instrucciones indicadas a continuación podría producirse una descarga eléctrica, un incendio o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo. Las herramientas eléctricas crean chispas que pueden infl amar el polvo o los gases. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifi que el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifi can los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigorífi cos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica. (Traducción de las instrucciones originales) 0000BookC18DSL.indb460000BookC18DSL.indb46 2019/02/2215:06:572019/02/2215:06:5747 Español d) Guarde las herramientas eléctricas que no se utilicen fuera del alcance de los niños, y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Realice el mantenimiento de las herramientas eléctricas y accesorios. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar, y existe menor riesgo de que se atasquen. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a las previstas podría dar lugar a una situación peligrosa. h) Mantenga los mangos y las superfi cies de agarre secas, limpias y libres de aceite y grasa. Los mangos y las superfi cies de agarre resbaladizos no permiten el manejo y el control seguros de la herramienta en situaciones inesperadas.

5) Utilización y mantenimiento de las herramientas a

batería a) Recargue solo con el cargador especifi cado por el fabricante. Un cargador adecuado para un tipo de batería podría crear peligro de incendio si se utiliza con otra batería. b) Utilice herramientas eléctricas solo con baterías designadas específi camente. La utilización de otras baterías podría crear peligro de daños e incendio. c) Cuando no se utilice la batería, manténgala alejada de otros objetos metálicos como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan crear una conexión entre un terminal y otro. Si se cortocircuitan los terminales de la batería, podrían producirse quemaduras o un incendio. d) En condiciones de uso excesivo, la batería podría expulsar líquido; evite todo contacto. Si se produce un contacto accidentalmente, lávese con agua. Si entra líquido en los ojos, solicite atención médica. El líquido de la batería podría causar irritación o quemaduras. e) No utilice un paquete de baterías o una herramienta que esté dañada o modifi cada. Las baterías dañadas o modifi cadas pueden presentar un comportamiento impredecible que provoque un incendio, una explosión o un riesgo de lesiones. f) No exponga el paquete de baterías o la herramienta al fuego o a una temperatura excesiva. La exposición al fuego o a una temperatura por encima de 130°C puede causar una explosión. g) Siga todas las instrucciones de carga y no cargue el paquete de baterías o la herramienta fuera del intervalo de temperatura especifi cado en las instrucciones. La carga incorrecta o a temperaturas fuera del intervalo especifi cado puede dañar la batería y aumentar el riesgo de incendio.

a) Solicite a un experto cualifi cado que revise la herramienta eléctrica y que utilice solo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. b) Nunca repare los paquetes de baterías dañados. El mantenimiento de los paquetes de baterías debe ser llevado a cabo solamente por el fabricante o por proveedores de servicio autorizados. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

ADVERTENCIAS DE SEGURIDAD DE

LA SIERRA CIRCULAR A BATERÍA

Procedimientos de corte

PELIGRO: Mantenga las manos alejadas de la zona de corte y de la cuchilla. Mantenga la otra mano en el mango auxiliar o la carcasa del motor. Si sujeta la sierra con las dos manos, evitará cortarse con la cuchilla. b) No se coloque debajo de la pieza de trabajo. El protector no puede protegerle de la cuchilla si se sitúa debajo de la pieza de trabajo. c) Ajuste la profundidad de corte al grosor de la pieza de trabajo. Debajo de la pieza de trabajo solo debe quedar visible menos de un diente completo de la cuchilla. d) Nunca sujete la pieza en las manos o sobre una pierna mientras corta. Fije la pieza de trabajo a una plataforma estable. Es importante que apoye la pieza de trabajo de forma adecuada para evitar que su cuerpo quede expuesto a la sierra, que la cuchilla se quede atascada o que se pierda el control. e) Sostenga la herramienta eléctrica por las superfi cies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto o con su propio cable. El contacto con un cable con corriente hará que las partes metálicas expuestas de la herramienta eléctrica puedan transmitir esa corriente y provocar una descarga eléctrica al operador. f) Cuando realice un corte al hilo, utilice siempre un tope-guía o una guía de borde recto. De esta forma mejora la precisión del corte y se reducen las posibilidades de que la cuchilla se atasque. g) Utilice siempre cuchillas con orifi cios de árbol que tengan el tamaño y la forma correctos (rombo frente a círculo). Las cuchillas que no coincidan con los componentes de montaje de la sierra funcionarán descentradas y provocarán la pérdida de control. h) No utilice nunca arandelas o pernos de cuchilla dañados o incorrectos. Las arandelas y el perno están diseñados específi camente para su cuchilla, con el fi n de alcanzar un rendimiento óptimo y la máxima seguridad de funcionamiento. 0000BookC18DSL.indb470000BookC18DSL.indb47 2019/02/2215:06:572019/02/2215:06:5748 Español Causas de retroceso y advertencias relacionadas - El retroceso es una reacción repentina de la cuchilla de la sierra cuando se engancha, se atasca o está mal alineada, lo cual provoca que la sierra sin control se eleve, se salga de la pieza de trabajo, y se dirija hacia el operador; - cuando la cuchilla se engancha o se atasca por el cierre de la vía, la cuchilla queda bloqueada y la reacción del motor hace que la unidad retroceda rápidamente hacia el operador; - Si la cuchilla se tuerce o pierde la alineación durante el corte, los dientes del borde trasero de la cuchilla pueden clavarse en la superfi cie superior de la madera, hacer que la cuchilla se salga de la vía de corte y salte en dirección al operador. El retroceso es el resultado de un uso inadecuado de la sierra o de procedimientos o condiciones de funcionamiento incorrectos, y puede evitarse adoptando las precauciones correctas indicadas a continuación. a) Sujete la sierra con fi rmeza con ambas manos y coloque los brazos de forma que resistan las fuerzas de retroceso. Coloque el cuerpo a uno de los lados de la cuchilla, pero no en línea con ella. El retroceso puede provocar que la sierra salte hacia atrás, pero el operador puede controlar las fuerzas de retroceso si se adoptan las medidas necesarias. b) Cuando se atasque la cuchilla o se interrumpa el corte por cualquier motivo, libere el interruptor de activación y mantenga la sierra sin moverla en el material hasta que se detenga por completo. No intente extraer la sierra de la pieza de trabajo ni tire de ella hacia atrás mientras la cuchilla está en movimiento, ya que puede producirse un retroceso. Investigue y tome las medidas correctivas necesarias para eliminar la causa del atascamiento de la cuchilla. c) Cuando vuelva a poner en marcha la sierra en la pieza de trabajo, centre la cuchilla de la sierra en la vía de forma que los dientes no estén enganchados en el material. Si la cuchilla de la sierra se atasca, puede saltar o retroceder desde la pieza de trabajo al poner la sierra en marcha de nuevo. d) Apoye los paneles de gran tamaño para minimizar el riesgo de que la cuchilla se enganche y se produzca retroceso. Los paneles grandes tienden a combarse por su propio peso. Se deben colocar apoyos bajo ambos lados del panel, cerca de la línea de corte y cerca del borde del panel. e) No utilice cuchillas melladas o dañadas. Las cuchillas no afi ladas o mal ajustadas hacen que una vía estrecha provoque una fricción excesiva, que se atasque la cuchilla y que se produzca un retroceso. f) La profundidad de la cuchilla y las palancas de bloqueo del ajuste del bisel deben estar bien fi jadas antes de realizar el corte. Si el ajuste de la cuchilla cambia durante el corte, se puede producir un atasco de la cuchilla o un retroceso. g) Adopte medidas de precaución adicionales al utilizar la sierra sobre muros existentes u otros puntos ciegos. La cuchilla que sobresale puede cortar objetos que podrían producir retroceso. Función de la protección inferior a) Compruebe que la protección inferior se cierra adecuadamente antes de cada uso. No utilice la sierra si el protector inferior no se mueve con libertad y se cierra de forma instantánea. No sujete ni fi je el protector inferior en la posición de apertura. Si la sierra se cae de forma accidental, el protector inferior se puede doblar. Levante el protector inferior con el mango retráctil, y asegúrese de que se mueva libremente y no toque la cuchilla ni ninguna otra pieza, en todos los ángulos y profundidades de corte. b) Compruebe el funcionamiento del resorte del protector inferior. Si el protector y el resorte no funcionan correctamente, deben repararse antes de usar la sierra. El protector inferior puede funcionar lentamente porque hay alguna pieza dañada, hay restos de pegamento o existe una acumulación de residuos. c) La protección inferior puede replegarse manualmente solo para cortes especiales tales como “cortes por penetración” y “cortes compuestos”. Levante el protector inferior retrayendo el mango y libere el protector inferior en cuanto la cuchilla entre en contacto con el material. Para el resto de cortes, el protector debería funcionar automáticamente. d) Compruebe siempre que el protector inferior cubre la cuchilla antes de colocar la sierra sobre un banco o sobre el suelo. El deslizamiento de la cuchilla sin protección puede hacer que la sierra se desplace hacia atrás y corte lo que encuentre a su paso. Tenga en cuenta el tiempo que tarda la cuchilla en detenerse después de accionar el interruptor.

ADVERTENCIAS DE SEGURIDAD

1. Siempre cargar la batería a una temperatura

comprendida 0°C – 40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No puede cargarse la batería a una temperatura mayor de 40°C. La temperatura más apropiada para cargar es la de 20°C – 25°C.

2. Cuando se completa la carga, dejar descansar el

cargador por 15 minutos antes de proseguir con la carga siguiente. No cargue consecutivamente más de dos baterías.

3. No deje que entren sustancias extrañas por el orifi cio de

conexión de la batería recargable.

4. No desmonte nunca la batería recargable ni el cargador.

5. No cortocircuite nunca la batería recargable.

Cortocircuitar la batería provocará tensión eléctrica muy elevada y sobrecalentamiento. Derivará en quemaduras o en daños a la batería.

6. No arroje la batería al fuego. Si se quema la batería

7. La operación continua de esta unidad podría producir

su recalentamiento, así como daños en el motor y el interruptor. Por lo tanto, cuando la carcasa esté caliente, dejar descansar la sierra durante un cierto tiempo.

8. No inserte objetos en las ranuras de ventilación del

cargador. La inserción de objetos metálicos o infl amables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador.

9. Lleve la batería al establecimiento de compra original

en caso de que la duración de la batería recargable sea reducida al usarse. No tire la batería descargada.

10. Utilice en la máquina únicamente cuchillas del diámetro

11. No utilice nunca discos abrasivos.

12. No utilice cuchillas de sierra que estén deformadas o

13. No emplee cuchillas de acero de alta velocidad.

14. No emplee cuchillas de sierra que no cumplan con las

características especifi cadas en estas instrucciones. 0000BookC18DSL.indb480000BookC18DSL.indb48 2019/02/2215:06:572019/02/2215:06:5749 Español

15. No detenga las cuchillas de sierra aplicando presión

lateral sobre el disco.

16. Mantenga las cuchillas de sierra afi ladas en todo

17. Asegúrese de que el protector inferior se mueve

suavemente y sin problemas.

18. No utilice la sierra circular con el protector inferior fi jado

en la posición de apertura.

19. Asegúrese de que el mecanismo de retracción del

sistema de protección funcione adecuadamente.

20. No accione nunca la sierra circular con la cuchilla de la

sierra del orientada hacia arriba o hacia un lado.

21. Asegúrese de que el material no presente objetos

extraños, como clavos.

22. La gama de cuchillas de sierra debe estar entre 165 mm

23. Como la cuchilla de la sierra se extenderá más allá de la

superfi cie inferior de la pieza de madera, coloque la pieza de madera sobre un banco de trabajo al realizar el corte. Si se utiliza como banco de trabajo un bloque cuadrado, seleccione una base nivelada para asegurarse de que se encuentra correctamente estabilizado. Si el banco de trabajo es inestable, se producirán situaciones de peligro (Fig. 3). Para evitar posibles accidentes, asegúrese de que el trozo de madera restante después de efectuarse el corte se encuentre anclado o sujetado de forma segura.

24. Renga cuidado con el retroceso del freno

Esta sierra circular se caracteriza por un freno eléctrico que funciona cuando se suelte el interruptor. Como hay cierto retroceso cuando funciona el freno, cerciórese de sujetar fi rmemente el cuerpo principal.

25. No fi jar ni asegurar el bloqueo del interruptor. Mantener

su dedo apartado del interruptor de gatillo mientras esté transportando la sierra circular. De lo contrario, el interruptor del cuerpo principal podría conectarse involuntariamente, y ocasionar accidentes inesperados.

26. Antes de iniciar la operación de corte, asegúrese

de conocer el material que va a cortar. Si cree que el material que va a cortar puede generar polvos peligrosos o tóxicos, asegúrese de que haya una bolsa de recogida de polvo o un sistema de extracción de polvo adecuado conectada con fi rmeza a la salida de polvo. Además, utilice una máscara antipolvo adecuada, si dispone de una.

27. Antes de empezar a serrar, asegurarse de que la hoja

haya alcanzado la plena velocidad de giro.

28. En caso de que la hoja se parara o hiciera un ruido

anormal durante la operación, desconectar el conmutador inmediatamente.

29. La torsión o la presión forzosa de la sierra durante la

operación de corte podría aplicar una presión desmedida al motor. Por lo tanto, tratar de avanzar suavemente y en sentido recto.

30. No efectuar la operación de corte con la parte inferior

de la base sin apoyar sobre el material a cortar. De lo contrario, el motor podría agarrotarse.

31. Preparación y comprobación del entorno de trabajo.

Asegúrese de que la zona de trabajo cumpla con todas las condiciones expuestas en las precauciones.

32. Asegúrese de que la batería se encuentre instalada con

fi rmeza. Si está suelta, puede desprenderse y provocar un accidente.

33. Cuando termine de realizar la tarea, extraer la batería del

34. Después de haber instalado la cuchilla de sierra, vuelva

a confi rmar que la palanca de cierre esté fi rmemente asegurada en la posición indicada.

35. Si se utilizan herramientas diferentes a la llave facilitada

sobre el perno de apriete hacia la izquierda, podría producirse un apriete excesivo e insufi ciente, pudiendo causar daños.

36. Después de ajustar la profundidad de corte, asegúrese

de apretar con fi rmeza la tuerca de la mariposa. De lo contrario podrían producirse lesiones. (Fig. 4)

37. Después de ajustar el ángulo de inclinación, asegúrese

de apretar con fi rmeza la tuerca de la mariposa. De lo contrario podrían producirse lesiones. (Fig. 5)

38. Los valores del indicador de inclinación dispuesto en

la base solo sirven como una guía aproximada. Para la operación de corte en una postura inclinada, utilice la sierra circular después de ajustar el ángulo entre la base y la cuchilla de la sierra con un transportador, etc.

39. Extraiga la batería antes de llevar a cabo cualquier tarea

de ajuste, servicio o mantenimiento.

40. Asegúrese de que el interruptor principal se encuentre

en la posición OFF. Si la batería está instalada en la herramienta eléctrica mientras el interruptor de alimentación se encuentra en la posición ON, la herramienta empezará a funcionar inmediatamente, con lo que podría producirse un accidente grave.

41. Si deja el cuerpo principal con la batería insertada,

puede suceder que, dependiendo de la dirección del cuerpo, el “bloqueo del interruptor” entre en contacto con el piso y/o la pared y se encienda la luz de forma continua. Tenga cuidado, ya que la iluminación continua puede hacer que una batería completamente cargada se descargue fácilmente.

42. No intente nunca cortar colocando la sierra circular de

manera invertida sobre un banco de trabajo. Esto es sumamente peligroso y puede producir accidentes de gravedad (Fig. 11).

43. Mantener la luz encendida sólo durante la operación

de corte. Si la deja encendida en los demás casos, el interruptor del cuerpo principal podría activarse inadvertidamente, provocando accidentes inesperados.

44. Inmediatamente después de apagar la luz, la bombilla

estará muy caliente. Para evitar quemaduras, dejar enfriar la bombilla sufi cientemente antes de cambiarla.

45. Cuando cambie la bombilla, asegurarse de verifi car la

forma de la base así como su capacidad (12 V, 5 W), y luego comprobar que ha quedado correctamente instalada. De lo contrario, la bombilla podría salirse y/o ocasionar recalentamientos.

46. Revise el exterior y asegúrese de que no hay daños.

47. Utilice una hoja de sierra con una velocidad de rotación

visualizada igual o mayor que la velocidad de rotación de la herramienta.

48. Use una hoja de sierra que sea la adecuada para cada

material de corte diferente.

49. Utilice siempre la herramienta y la batería a temperaturas

Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. En los casos 1 a 3 descritos a continuación, cuando utiliza este producto, incluso si acciona el interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota, el motor se detiene.

En este caso, cárguela inmediatamente.

2. Si la herramienta se sobrecarga, el motor puede

detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volver a utilizarla.

3. Si la batería se calienta excesivamente al realizar un

trabajo de sobrecarga, la alimentación de la batería podría detenerse. En este caso, deje de utilizar la batería y deje que se enfríe. A continuación, puede volver a utilizarla. 0000BookC18DSL.indb490000BookC18DSL.indb49 2019/02/2215:06:572019/02/2215:06:5750 Español Asimismo, preste atención a las siguientes advertencias y precauciones. ADVERTENCIA Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la batería.

○ Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería. ○ Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería. ○ No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo. ○ Antes de almacenar una batería, retire las virutas y el polvo que se hayan adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).

2. No perfore la batería con un objeto afi lado como un

clavo, no la golpee con un martillo, la pise, la tire ni la exponga a fuertes impactos físicos.

3. No utilice una batería que parezca estar dañada o

4. No utilice la batería con las polaridades cambiadas.

5. No conecte la batería directamente a salidas eléctricas

ni a tomas de mechero de automóviles.

6. No utilice la batería para un fi n diferente a los

7. Si la carga de la batería no fi naliza ni siquiera cuando ha

transcurrido el tiempo de carga especifi cado, detenga inmediatamente el proceso de carga.

8. No coloque o exponga la batería a temperaturas

elevadas o alta presión, como en un microondas, una secadora o en un recipiente de alta presión.

9. Aléjela del fuego inmediatamente cuando se detecte

una fuga o un olor raro.

10. No la utilice en un lugar donde se generen grandes

cantidades de electricidad estática.

11. Si se producen fugas de batería, mal olor, se genera

calor, la batería está descolorida o deformada, o presenta algún tipo de funcionamiento anómalo durante su uso, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización.

12. No sumerja la batería ni permita que fl uya hacia el interior

fl uido alguno. La entrada de líquido conductivo, como agua, puede causar daños que resultarán en un incendio o una explosión. Guarde la batería en un lugar fresco y seco, lejos de materiales infl amables y combustibles. Se deben evitar atmósferas de gas corrosivo. PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto

con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo, y póngase en contacto con un médico inmediatamente. Si no se trata, el líquido podría causar problemas de visión.

2. Si el líquido de fuga entra en contacto con la piel o la

ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo, inmediatamente. Podría producir irritación cutánea.

3. Si observa óxido, mal olor, recalentamiento,

decoloración, deformación u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvala al proveedor o distribuidor. ADVERTENCIA Si una sustancia extraña conductiva accede al terminal de la batería de iones de litio, esta podría sufrir un cortocircuito y provocar un incendio. Cuando guarde la batería de iones de litio, asegúrese de respetar las siguientes reglas. ○ No deje restos conductivos, clavos ni cables, como por ejemplo cables de hierro o de cobre, en el estuche de almacenamiento. ○ Para evitar que se produzcan cortocircuitos, cargue la batería en la herramienta o fi je con fi rmeza la tapa de la batería hasta que deje de verse el ventilador. SÍMBOLOS ADVERTENCIA A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su signifi cado antes del uso. C18DSL: Sierra circular a batería Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones. Utilice siempre una protección ocular. Utilice siempre una protección auditiva. Solo para países de la Unión Europea No deseche los aparatos eléctricos junto con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fi n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas. V Voltaje nominal

Velocidad de no carga Encendido Apagado Desconecte la batería Capacidad de la batería La carga restante de la batería está prácticamente agotada. Cargue la batería cuanto antes. La carga restante de la batería se encuentra a la mitad. La carga restante de la batería es sufi ciente. Acción prohibida 0000BookC18DSL.indb500000BookC18DSL.indb50 2019/02/2215:06:572019/02/2215:06:5751 Español

ACCESSORIOS ESTÁNDAR

Además de la unidad principal (1 unidad), el paquete contiene los accesorios indicados en la página 191. Los accesorios estándar están sujetos a cambio sin previo aviso. APLICACIÓN Corte de diversos tipos de madera. ESPECIFICACIONES Modelo C18DSL Voltaje 18 V Velocidad de marcha en vacío 3400 min

Capacidad Profundidad de corte 90° 57 mm 45° 40 mm Bombilla 12 V, 5 W Peso* 3,1 – 3,7 kg

• De acuerdo al Procedimiento EPTA 01/2014 Dependiendo de la batería conectada. El peso más pesado se mide con BSL1860. NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI estas especifi caciones están sujetas a cambio sin previo aviso. CARGA Antes de utilizar la herramienta eléctrica, cargue la batería de la siguiente manera.

1. Conéctela a la fuente de alimentación (Fig. 2).

Cuando cargue la batería a través de una fuente de alimentación de CA ○ Enchufe el cable de alimentación del cargador a una toma de corriente de CA. Al conectar el enchufe del cargador a una toma de corriente, la lámpara piloto parpadeará en rojo (a intervalos de un segundo). PRECAUCIÓN No utilice el cable de alimentación si está dañado, solicite su reparación inmediatamente. Cuando cargue la batería a través de una fuente de alimentación CC de 12 V de vehículo (UC18YML2) ○ Fije el cargador de batería en el lugar correspondiente del vehículo. Utilice la cinta incluida con el cargador de la batería para fi jar el cargador de la batería en su sitio y evitar que se mueva de forma involuntaria (consulte la Fig. 16). PRECAUCIÓN No coloque el cargador de batería ni la batería bajo el asiento del conductor. Fije el cargador de batería en su sitio para evitar moverlo de forma involuntaria, ya que podría producirse un accidente. Fig. 16 ○ Inserte el enchufe de conexión para toma de mechero en la toma de mechero. Si el enchufe se suelta y cae de la toma de mechero, repare la toma. Como puede que la toma esté defectuosa, recomendamos que se ponga en contacto con un taller mecánico. Seguir usando la toma podría provocar un accidente provocado por un sobrecalentamiento.

2. Inserte la batería en el cargador (Fig. 2).

Inserte la batería con fi rmeza en el cargador.

Cuando inserte una batería en el cargador, la carga comenzará y la lámpara piloto permanecerá encendida en rojo de forma continua. Cuando la batería esté totalmente cargada, la lámpara piloto parpadeará en rojo (a intervalos de un segundo) (consulte la tabla 1). ● Indicaciones de la lámpara piloto Las indicaciones de la lámpara piloto mostradas en la tabla 1 se producirán según el estado del cargador o de la batería recargable. 0000BookC18DSL.indb510000BookC18DSL.indb51 2019/02/2215:06:572019/02/2215:06:5752 Español Tabla 1 Indicaciones de la lámpara piloto

lámpara piloto se ilumina o parpadea. Antes de la carga Parpadea (en color rojo) Se enciende durante 0,5 segundos. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Durante la carga Se enciende (en color rojo) Se enciende de forma continua Carga completa Parpadea (en color rojo) Se enciende durante 0,5 segundos. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Carga imposible Destellos (en color rojo) Se enciende durante 0,1 segundos. No se enciende durante 0,1 segundos (apagada durante 0,1 segundos). Fallo de funcionamiento de la batería o del cargador Espera por recalentamiento Se enciende (en color verde) (UC18YML2) Se enciende de forma continua Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). Parpadea (en color rojo) (UC18YFSL) Se enciende durante 1 segundo. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). No es posible cargar con la fuente de alimentación de vehículo (UC18YML2) Parpadea (en color verde) Se enciende durante 0,5 segundos. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Fallo de funcionamiento de la batería o del cargador NOTA: Durante el periodo de espera de refrigeración de la batería, el modelo UC18YML2 / UC18YFSL refrigera la batería recalentada mediante el ventilador de refrigeración. (Sin embargo, el ventilador de refrigerador no funciona al cargar la batería con una fuente de alimentación de vehículo CC de 12 V.) ● Acerca de las temperaturas y el tiempo de carga de la batería. Las temperaturas y el tiempo de carga se ajustarán a los valores expuestos en la tabla 2. Tabla 2 Cargador Batería UC18YFSL UC18YML2 (CA/CC)*

Tensión de carga V 14,4 V - 18 V Peso kg 0,5 0,7 Temperatura a la que podrá cargarse la batería 0 oC – 50 oC Tiempo de carga de la capacidad de la batería, aprox. (a 20 oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah mín. mín. mín. mín. mín. mín. mín.

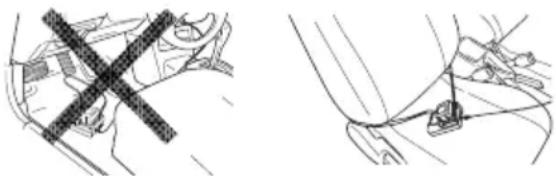

Fuente de alimentación de CA/Fuente de alimentación CC de 12 V (de vehículo) NOTA El tiempo de carga puede variar según la temperatura ambiente y la tensión de la fuente de alimentación. <UC18YML2> Especialmente al usar una fuente de alimentación de vehículo CC de 12 V, el tiempo de carga podría ser mayor a alta temperatura.

4. Desenchufe el cable de alimentación del cargador

de la toma de corriente de CA o de la toma del mechero. 0000BookC18DSL.indb520000BookC18DSL.indb52 2019/02/2215:06:572019/02/2215:06:5753 Español

5. Sostenga el cargador con fi rmeza y saque la

batería. NOTA Asegúrese de extraer la batería del cargador después de usarlo y, a continuación, guárdelo. PRECAUCIÓN ○ Si la batería se carga cuando está caliente porque ha permanecido durante un periodo de tiempo prolongado en un lugar expuesto a la luz directa del sol o porque la batería acaba de utilizarse, la lámpara piloto del cargador se ilumina en color verde o se enciende durante un segundo, no se enciende durante 0,5 segundos (apagada durante 0,5 segundos). En ese caso, deje primero que se enfríe la batería y, a continuación, inicie la carga. ○ Cuando la lámpara piloto parpadee en rojo (a intervalos de 0,2 segundos), compruebe si hay objetos extraños en el conector de la batería del cargador y retírelos. Si no hay objetos extraños, es probable que la batería o el cargador funcionen incorrectamente. Llévelo a su Centro de servicio técnico autorizado.

Como el microordenador incorporado tarda unos tres segundos en confi rmar que la batería que se está cargando con el cargador se ha retirado, espere como mínimo tres segundos antes de volver a introducirla para continuar con la carga. Si la batería vuelve a introducirse antes de que transcurran tres segundos, puede que no se cargue correctamente. ○ Compruebe la tensión de la fuente de alimentación del vehículo cuando la lámpara piloto parpadee en verde (cada 0,2 segundos) de forma continua (UC18YML2). Si la tensión es de 12 V o inferior, indica que la batería del vehículo se ha agotado y no puede realizarse la carga. ○ Si la lámpara piloto no parpadea en rojo (cada segundo) ni siquiera cuando el enchufe de conexión del cable del cargador o del cargador de mechero se encuentran conectados a la alimentación, el circuito de protección del cargador podría haberse activado. Desconecte el cable o el enchufe de la alimentación y, a continuación, vuelva a conectarlo transcurridos unos 30 segundos. Si tras esto la lámpara piloto no parpadea en rojo (cada segundo), lleve el cargador al Centro de servicio técnico autorizado de HiKOKI.

MONTAJE Y FUNCIONAMIENTO

Acción Figura Página Extracción e inserción de la batería

Carga 2 192 Cómo asegurar el material para cortar

Ajuste de la profundidad de corte 4 192 Ajuste del ángulo de inclinación 5 192 Regulación de la guía 6 192 Línea de corte 7 193 Operación del interruptor 8 193 Desmontaje de la cuchilla de la sierra

Montaje de la cuchilla de la sierra 10 193 Métodos de uso prohibidos (Fijados al revés con un tornillo de banco)

Indicador de batería restante 12 194 Montaje del juego colector de polvo

Sustitución de la bombilla de luz 14 194 Ajuste de la base y de la cuchilla de sierra para mantener la posición perpendicular

Selección de los accesorios ― 195

MANTENIMIENTO E INSPECCIÓN

1. Inspección de la cuchilla de la sierra

Debido a que el uso de una cuchilla de sierra roma hace que disminuya la efi ciencia y puedan producirse fallos de funcionamiento del motor, afi le o cambie la cuchilla de la sierra en cuanto se perciba abrasión. PRECAUCIÓN Si utiliza una hoja de sierra desafi lada, aumentará la fuerza de reacción durante la operación de corte. No utilizar una hoja de sierra desafi lada.

2. Inspección de los tornillos de montaje

Inspeccione con regularidad todos los tornillos de montaje y asegúrese de que estén bien apretados. Si hay algún tornillo suelto, apriételo inmediatamente. No hacerlo podría provocar riesgos graves.

3. Mantenimiento de la unidad de motor

El bobinado del motor es una parte importante de esta herramienta. Evite daños y el contacto con aceite o agua de limpieza. Después de 50 horas de uso, limpie el motor usando una pistola de aire u otra herramienta para soplar en los orifi cios de ventilación de la carcasa del motor con aire seco (Fig. 17). El polvo o la acumulación de partículas en el motor pueden causar daños.

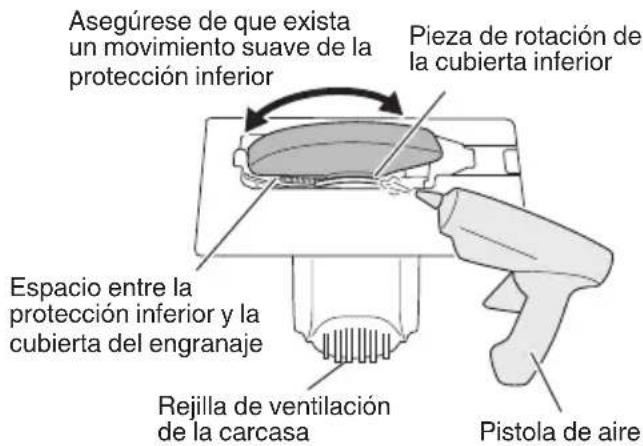

4. Inspección y mantenimiento de la protección inferior

Asegúrese siempre de que la protección inferior se mueva suavemente. En el caso de detectar algún fallo, repare inmediatamente la protección inferior. Para la limpieza y el mantenimiento, utilice una pistola de aire u otra herramienta para limpiar el espacio situado entre el protector inferior y la cubierta del engranaje, así como la pieza de rotación de la protección inferior con aire seco (Fig. 17). Hacerlo es efectivo para la emisión de las virutas u otras partículas. La acumulación de virutas o cualquier otra partícula alrededor de la protección inferior podría provocar un mal funcionamiento o daños. ADVERTENCIA Para evitar la inhalación de polvo o la irritación en los ojos, utilice gafas de seguridad de protección y una máscara contra el polvo cuando utilice una pistola de aire u otra herramienta para limpiar la protección inferior, los orifi cios de ventilación u otras piezas del producto. 0000BookC18DSL.indb530000BookC18DSL.indb53 2019/02/2215:06:572019/02/2215:06:5754 Español Asegúrese de que exista un movimiento suave de la protección inferior Pieza de rotación de la cubierta inferior Rejilla de ventilación de la carcasa Espacio entre la protección inferior y la cubierta del engranaje Pistola de aire Fig. 17

5. Ajuste de la perpendicularidad entre la base y la

cuchilla El ángulo entre la cuchilla y cuchilla y la base, está ajustadooriginalmente de forma que se mantenga a 90°, pero si se pierde tal ajuste, ajustarlo de la forma siguiente: (1) Estando la base encarada hacia arriba, (Fig. 15) afl oja el perno de mariposa. (2) Cuando aplique una escuadra a la base y apoyándola sobre la cuchilla, girar el tornillo sin cabeza con un destornillador (–) para despazar la base, y ajustar la base y la cuchilla de forma que queden en ángulo recto entre sí.

6. Verifi cación de polvo

Eliminar el polvo con un trapo limpio o humedecido con agua jabonosa. No utilizar lejía, cloro, gasolina ni diluyente, pues podrán deformarse las partes de plástico.

Almacenar a una temperatura inferior a 40°C y fuera del alcance de los niños. NOTA Almacenamiento de baterías de iones de litio. Compruebe que las baterías de iones de litio se hayan cargado completamente antes de almacenarlas. Un almacenamiento prolongado de las baterías (3 meses o más) con poca carga podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga. No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces. Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva.

8. Servicio y reparaciones

Todas las herramientas eléctricas de calidad requieren el servicio o el reemplazo de las piezas debido a desgaste resultante del uso normal. Para tener la seguridad de que se utilizan solamente piezas legítimas, el servicio y las reparaciones deben ser realizados UNICAMENTE POR UN CENTRO DE SERVICIO AUTORIZADO DE HiKOKI. PRECAUCIÓN En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. Aviso importante sobre las baterías de las herramientas eléctricas a batería de HiKOKI Utilice siempre una de nuestras baterías genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica a batería cuando se utiliza con baterías diferentes a las indicadas por nosotros, o cuando la batería se desmonta y modifi ca (como cuando se desmontan y sustituyen celdas u otras piezas internas). GARANTÍA Las herramientas eléctricas de HiKOKI incluyen una garantía conforme al reglamento específi co legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el uso excesivo ni tampoco los provocados por el desgaste normal. En caso de reclamación, envíe la herramienta eléctrica, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al fi nal de estas instrucciones de uso, al Centro de servicio autorizado de HiKOKI. Información sobre el ruido propagado por el aire y la vibración Los valores medidos se determinaron de acuerdo con la norma EN62841 y se declaran de conformidad con la norma ISO 4871. Nivel de potencia acústica ponderada A: 103 dB (A) Nivel de presión acústica ponderada A: 92 dB (A) Incertidumbre K : 3 dB (A) Utilice protecciones auditivas. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con la norma EN62841. Corte de aglomerado: Valor de emisión de vibración
