| Tipo de producto | Sierra de sable (recíproca) |
| Marca | Hitachi |
| Modelo | CR13VBY |
| Potencia nominal | 1200 W |
| Velocidad en vacío | 0 - 2800 golpes/min (variable) |
| Carrera de la hoja | 32 mm |
| Capacidad de corte (madera) | Hasta 300 mm |
| Capacidad de corte (acero) | Hasta 20 mm |
| Alimentación | Red 230 V / 50 Hz |
| Peso | 4,2 kg |
| Dimensiones (L x A x H) | 450 x 100 x 180 mm |
| Sistema de cambio de hoja | Sin herramienta (cierre rápido) |
| Variador electrónico de velocidad | Sí, rueda de ajuste |
| Interruptor de seguridad | Interruptor de gatillo con bloqueo |
| Guía antideslizante | Integrada, de metal |
| Iluminación LED de trabajo | Sí |
| Mantenimiento | Limpieza regular, engrase de las guías |
| Piezas de repuesto disponibles | Carbones, hojas, patines |
| Índice de reparabilidad | 7,8 / 10 |
| Garantía | 2 años (piezas y mano de obra) |
| Accesorios incluidos | Hoja para madera, hoja para metal, llave hexagonal, maletín |
Preguntas frecuentes - CR13VBY HITACHI
Preguntas de los usuarios sobre CR13VBY HITACHI
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Sierra en formato PDF gratis! Encuentra tus instrucciones CR13VBY - HITACHI y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CR13VBY de la marca HITACHI.
MANUAL DE USUARIO CR13VBY HITACHI
MANUAL DE INSTRUCCIONES E INSTRUCCIONES DE SEGURIDAD
ADVERTENCIA
¡La utilización inapropiada e insegura de esta herramienta eléctrica puede resultar en lesiones serias o en la muerte! Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual antes de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de que utilicen la herramienta eléctrica.
CONTENTS
English
Page Page
IMPORTANT INFORMATION ...... 3
MEANINGS OF SIGNAL WORDS ...... 3
SAFETY 4
GENERAL SAFETY RULES 4
SPECIFIC SAFETY RULES AND SYMBOLS ...... 6
DOUBLE INSULATION FOR SAFER OPERATION 7
FUNCTIONAL DESCRIPTION 8
NAME OF PARTS 8
SPECIFICATIONS 8
ASSEMBLY AND OPERATION 9
APPLICATIONS 9
INFORMACIÓN IMPORTANTE 38
SIGNIFICADO DE LAS PALABRAS DE
SEÑALIZACIÓN .... 38
SEGURIDAD 39
NORMAS GENERALES DE SEGURIDAD...... 39
NORMAS Y SÍMBOLOS
ESPECÍFICOS DE SEGURIDAD .... 41
AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA ..... 42
DESCRIPCIÓN FUNCTIONAL 44
NOMENCLATURA 44
ESPECIFICACIONES 44
MONTAJE Y OPERACIÓN 45
APLICACIONES 45
ANTES DE LA OPERACIÓN 45
COMO USAR LA SIERRA RECIPROCANTE ..... 50
MANTENIMIENTO E INSPECCIÓN 53
ACCESORIOS 54
ACCESORIOS ESTÁNDAR 54
ACCESORIOS OPCIONALES 55
LISTA DE PIEZAS 56
INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD
Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.
La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.
Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.
Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.
No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI.
SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN
ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.
PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.
NOTA acentúa información esencial.
SEGURIDAD
NORMAS GENERALES DE SEGURIDAD
ADVERTENCIA: Lea todas las instrucciones
Si no se siguen las instrucciones de abajo podría producirse una descarga eléctrica, un incendio y/o daños graves.
El término “herramienta eléctrica” en todas las advertencias indicadas a continuación hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).
CONSERVE ESTAS INSTRUCCIONES
1) Seguridad en el área de trabajo
a) Mantenga la zona de trabajo limpia y bien iluminada.
Las zonas desordenadas o oscuras pueden provocar accidentes.
b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo.
c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el control.
2) Seguridad eléctrica
a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente.
No modifique el enchufe.
No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.
Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y
frigoríficos.
Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.
c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.
d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.
Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles.
Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.
La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.
3) Seguridad personal
a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.
No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.
La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.
b) Utilice equipo de seguridad. Utilice siempre una protección ocular.
El equipo de seguridad como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.
c) Evite un inicio accidental.
Asegúrese de que el interruptor está en "off" antes de enchufarlo.
El transporte de herramientas eléctricas con el dedo en el interruptor o el enchufe de herramientas eléctricas con el interruptor encendido puede provocar accidentes.
d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.
Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.
e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.
Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.
f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.
La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.
g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados
y se utilizan adecuadamente.
La utilización de estos dispositivos puede reducir los riesgos relacionados con el polvo.
4) Utilización y mantenimiento de las herramientas eléctricas
a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.
b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.
Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.
c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta.
Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.
d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.
e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.
Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.
Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.
f) Mantenga las herramientas de corte afiladas y limpias.
Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.
g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc., de acuerdo con estas instrucciones y de la manera adecuada para el tipo de herramienta eléctrica, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.
La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.
5) Revisión
a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas.
Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.
-ADVERTENCIA-
Para disminuir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.
NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD
-
Sujete las herramientas por las superficies de empuñadura aisladas cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación. El contacto con un conductor "activo" "activará" las partes metálicas de la herramienta y el operador recibirá una descarga eléctrica.
-
Utilice las abrazaderas u otro método práctico para asegurar y sujetar la pieza a una plataforma estable. Si sujeta la pieza con la mano o contra el cuerpo, éste queda inestable y se puede erder el control sobre el mismo.
- SIEMPRE utilice protectores auditivos cuando tenga que utilizar la herramienta durante mucho tiempo.
La exposición prolongada a ruido de gran intensidad puede causar la sordera.
- NO toque NUNCA las piezas móviles. NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.
- NO utilice NUNCA la herramienta sin los protectores colocados en su lugar. NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.
- Utilice la herramienta correcta. No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.
- NO utilice NUNCA una herramienta eléctrica para aplicaciones que no sean las especificadas. NO utilice NUNCA una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.
- Maneje correctamente la herramienta. Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.
-
Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar. Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.
-
No utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.
Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.
- Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.
Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fijarse con seguridad.
- Mantenga limpio el conducto de ventilación del motor.
El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.
- Utilice las herramientas eléctricas con la tensión de alimentación nominal.
Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características.
La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.
- NO utilice NUNCA una herramienta defectuosa o que funcione anormalmente.
Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi.
- NO deje NUNCA la herramienta en funcionamiento desatendida. Desconecte su alimentación.
No deje sola la herramientas hasta mientras no se haya parado completamente.
- Maneje con cuidado las herramientas eléctricas.
Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra
materiales duros, es posible que se haya deformado, rajado, o dañado.
- No limpie las partes de plástico con disolvente.
Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes.
Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.
- SIEMPRE utilice gafas protectoras qu
cumplan con los requerimientos de la última revisión de la norma ANSI Z87.1.
- SIEMPRE tenga cuidado con los objetos que puedan estar enterrados o emparedados, tales como los cables subterráneos.
Si tocase un circuito activo o un cable eléctv" o con esta herramienta, podría recibir una descarga eléctrica.
Antes del uso, confirme que no haya objetos ocultos, como los cables eléctricos enterrados en la pared, el piso o el techo.
- Definiciones para los símbolos utilizados en esta herramienta
V ...... voltios
Hz ...... hertzios
A ...... amperios
n°...... velocidad sin carga
W ...... vatios
☐…… Construcción de clase II
---/min .... revoluciones o reciprocación por minuto
AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA
Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble.
"Aislamiento doble" significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador.
Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo "☐o las palabras "Double insulation" (aislamiento doble).
Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos.
Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes:
○ Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla por un Centro de Servicio Autorizado de Hitachi, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de HITACHI.
○ Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien.
No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.
¡GUARDE ESTAS INSTRUCCIONES Y PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS Y PROPIETARIOS DE ESTA HERRAMIENTA!
DESCRIPCIÓN FUNCIONAL
NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica.
NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.
Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica.
NOMENCLATURA
Fig. 1
ESPECIFICACIONES
| Motor Motor conmutador en serie monofásico | |
| Fuente de alimentación 120 V CA | A, 60 Hz, monofásica |
| Corriente 13 A | |
| Capacidad Tubo de acero pobre | en carbono: D.E. 5" (130 mm)Tubo de cloruro de vinilo: D.E. 5" (130 mm)Madera: Profundidad 5" (130 mm) |
| Velocidad de marcha en vacío 0 | -3000/min. |

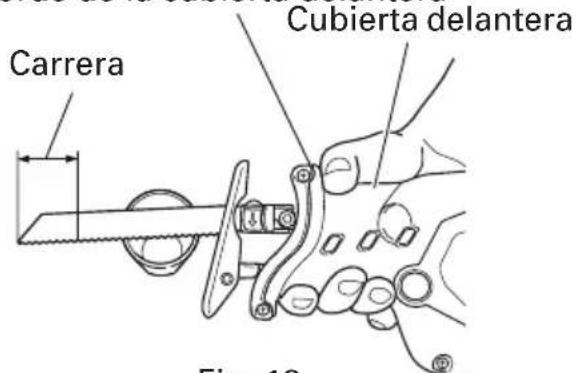

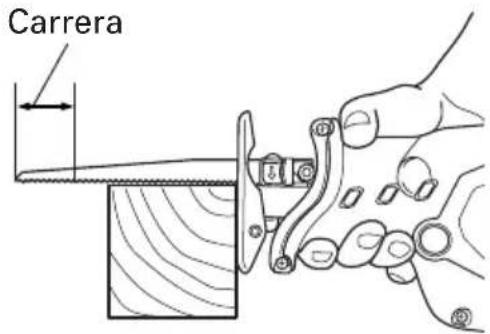

| Carrera 1-1/4" (32 mm) | |
| Peso (sin cable) 9.7 lbs (4.4 kg)ñ | |
MONTAJE Y OPERACIÓN
APLICACIONES
○ Corte de tubos metálicos y de acero inoxidable.
○ Cortes de diversas maderas útiles.
○ Corte de placa de acero pobre en carbono, de aluminio y de cobre.
○ Corte de resina sintética, tal como resina de fenol y cloruro de vinilo.
ANTES DE LA OPERACIÓN
-
Fuente de alimentación Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.
-
Interruptor de alimentación Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.
-
Cable prolongador Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible.
ADVERTENCIA:
Si un cable esta dañado deberá reemplazar o repararse.
- Comprobación del tomacorriente Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este
estado, podría producirse recalentamiento, lo que supondría un riesgo serio.
-
Confirme las condiciones del medio ambiente. Condirme que el lugar de trabajo esté en las condiciones apropiadas de acuerdo con las precauciones descritas.
-
Montaje de la hoja Esta unidad emplea un mecanismo desmontable que permite montar y desmontar las hojas de sierra sin necesidad de llave u otras herramientas. (1) Conecte y desconecte varias veces el gatillo interruptor de manera que la palanca pueda salir completamente de la cubierta delantera. Seguidamente, desconecte el interruptor y desenchufe el cable de alimentación. (Fig. 2)
Fig. 2
PRECAUCION:
Para evitar accidentes, asegúrese de mantener el interruptor desconectado y el cable de alimentación desenchufado.

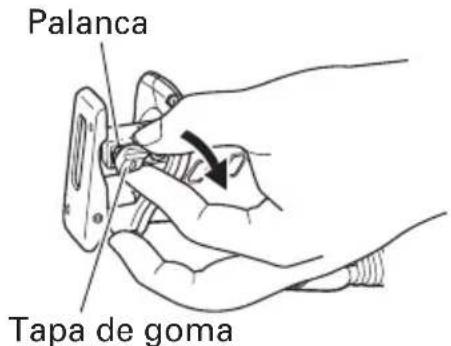

(2) Empuje la palanca en la dirección de la flecha indicada en la Fig. 3 y marcada en la misma. Si gira el manguito del sujetador hasta la mitad conseguirá asegurarlo automáticamente.
Fig. 3
(3) Inserte completamente la hoja de sierra en la hendidura pequeña de la punta del émbolo mediante el empuje de la palanca. Esta hoja puede montarse tanto en dirección ascendente como descendente. (Fig. 4, Fig. 5)
Hoja
(4) Cuando suelte la palanca, la fuerza del resorte hará que el manguito del sujetador vuelva automáticamente a la posición correcta. No hay necesidad de asegurar el manguito del sujetador en este momento. (Fig. 6)
Fig. 6
(5) Con la mano, tire de la hoja de sierra hacia atrás dos o tres veces y verifique que la hoja esté firmemente instalada. Si al tirar de la hoja ésta produce un chasquido y la palanca se mueve ligeramente, significa que se encuentra correctamente instalada. (Fig. 7)
Fig. 7
PRECAUCION:
Cuando tire de la hoja de sierra, asegúrese de hacerlo desde atrás. Si intenta tirar de la misma desde alguna otra parte, podrá sufrir lesiones.
7. Desmontaje de la hoja
(1) Conecte y desconecte varias veces el gatillo interruptor de manera que la palanca pueda salir completamente de la cubierta delantera. Seguidamente, desconecte el interruptor y desenchufe el cable de alimentación. (Fig. 2)
PRECAUCION:
Para evitar accidentes, asegúrese de mantener el interruptor desconectado y el cable de alimentación desenchufado.
(2) Después de haber empujado la palanca en la dirección de la flecha mostrada en la Fig. 3, gire la hoja de manera que quede dirigida hacia abajo. La hoja debe caer por su propio peso. Si la hoja no cae, extráigala con la mano.
PRECAUCION:
Nunca toque la hoja de sierra inmediatamente después de haberla utilizado. El metal estará caliente y podrá quemarse.
CUANDO SE ROMPA LA HOJA
Aun cuando la hoja de sierra se rompa y permanezca dentro de la pequeña hendidura del émbolo, la misma saldrá si empuja la palanca en la dirección de la flecha. Por lo tanto, dirija la hoja hacia abajo. Si no sale por sí misma, extráigala de la siguiente manera.
(1) Si una parte de la hoja de sierra rota sobresale de la pequeña hendidura del émbolo, extraiga la parte saliente y extraiga la hoja.
(2) Si la hoja de sierra rota se encuentra oculta dentro de la pequeña hendidura, enganche la hoja rota utilizando la punta de otra hoja de sierra y extráigala. (Fig. 8)
Fig. 8
MANTENIMIENTO E INSPECCION DE LA MONTURA DE LA HOJA DE SIERRA
(1) Después de utilizar la sierra, elimine el aserrín, el polvo, la arena, la humedad, etc. con aire o con un
cepillo, etc. para asegurarse de que la montura de la hoja funciona suavemente.

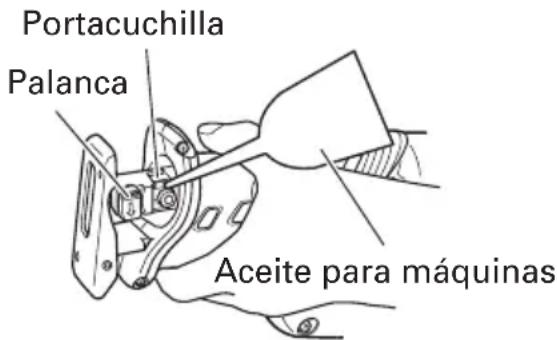

(2) Tal como se muestra en la Fig. 9, lubrique periódicamente alrededor del sujetador de la hoja con lubricante para cuchillas.
Fig. 9
NOTA:
Si utilizara la herramienta sin haber realizado la limpieza y la lubricación del área en que se instala la hoja de sierra, el movimiento de la palanca podría volverse lento debido a la acumulación de partículas de polvo y aserrín. En tal caso, tire de la tapa de goma provista en la palanca en la dirección de la flecha tal como se muestra en la Fig. 10 y extraiga la tapa de goma de la palanca. Luego, limpie el interior del sujetador de la hoja con aire, etc., y lubrique suficientemente.
Compruebe que la tapa de goma esté correctamente instalada y que esté presionada firmemente sobre la palanca. En este momento, asegúrese de que no haya ninguna holgura entre el sujetador de la hoja y la tapa de goma, y compruebe que el área de instalación de la hoja de sierra pueda funcionar suavemente.
Fig. 10
PRECAUCION:
No utilice ninguna hoja de sierra con el orificio de la hoja gastado. De lo contrario, la hoja podría soltarse y provocar lesiones personales. (Fig.11)
Fig. 11
Esta unidad emplea un mecanismo que permite ajustar la posición de montaje de la base en tres etapas, sin necesidad de llave u otras herramientas.

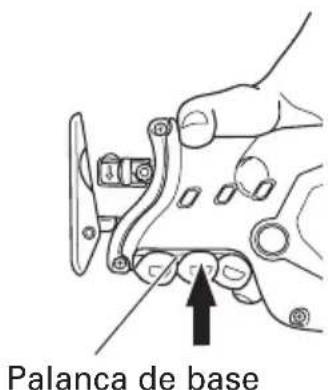

(1) Presione el botón pulsador. Al hacerlo, la palanca de base saltará hacia afuera y la base quedará preparada para el ajuste. (Fig. 12)
Fig. 12
(2) Empuje la punta de la base hacia arriba y sacuda la base hacia atrás y adelante. (Fig. 13)
Fig. 13
(3) La posición de la base puede ajustarse en tres etapas. Mueva la base a un intervalo de aproximadamente 15 mm, encuentre la posición en que la base queda enganchada, y presione hacia adentro la palanca de base con los dedos. Al escuchar un chasquido significa que la base ha quedado asegurada. (Fig. 14)
Fig. 14
9. Ajuste de la velocidad alternativa de la hoja
Esta unidad está provista de un circuito de control electrónico incorporado que hace posible controlar la velocidad variable de la hoja de sierra tirando del gatillo conmutador o bien girando un cuadrante. (Fig. 15)
Fig. 15
(1) Si continúa tirando del gatillo, la velocidad de la hoja aumentará. Comience el corte a baja velocidad para asegurar con exactitud la posición de corte objetivo. Una vez que alcance una profundidad de corte suficiente, aumente la velocidad de corte.
(2) En la escala del cuadrante, "5" corresponde a la velocidad máxima, y "1" a la mínima. La velocidad alta por lo generales adecuada para materiales blandos como la madera, y la velocidad baja para materiales duros, como el metal. Se recomienda utilizar lo siguiente como guía aproximada al seleccionar la velocidad adecuada para los materiales que se están cortando.
| Ejemplo de materiales Escala recomendada cortar a del cuadrante | |
| Tubos de acero dulce /tubos de hierro fundido / 2 – 4Angulos de acero en L | |
| Madera /madera clavada | 5 |
| Acero inoxidable 1 – 3 | |
| Aluminio / latón / cobre 2 – 4 | |
| Cartón-yeso 4 – 5 | |
| Plástico /cartón de pasta de madera | 1 – 3 |
PRECAUCION
A bajas velocidades de corte (escala de 1 -2), nunca corte una tabla de madera de un espesor de más de 25/64" (10 mm) o una chapa de acero dulce de un espesor de más de 5/64" (2 mm). La carga aplicada
al motor podría producir recalentamientos y daños.
Aunque esta unidad emplea un motor potente, el uso prolongado a baja velocidad aumentará la carga indebidamente y podría producir recalentamientos. Ajuste la hoja de sierra correctamente para permitir una operación de corte suave y estable, y evitar operaciones innecesarias como paros repentinos durante la operación de corte.
- Ajuste de la operación de corte de vaivén
Con esta unidad se pueden seleccionar dos sistemas de corte.
Por un lado el corte recto, en el cual la hoja de sierra se mueve linealmente, y el segundo es el corte de vaivén, en que la hoja de sierra oscila como un péndulo. (Fig. 16, 17)

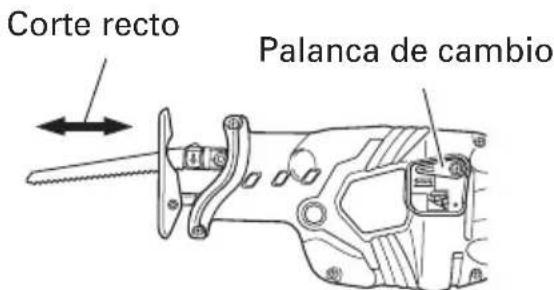

(1) Corte recto
El corte recto puede realizarse ajustando la palanca de cambio en el sentido de la anchura. Normalmente el corte recto se utiliza para cortar materiales duros como el metal, etc. (Fig. 16)
Fig. 16

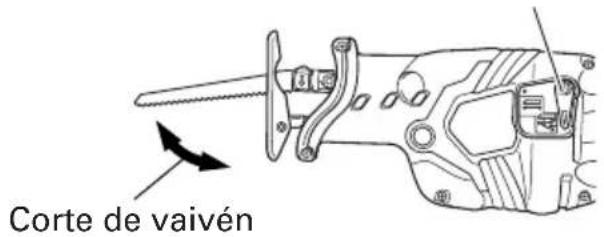

(2) Corte de vaivén
Podrá realizar el corte de vaivén ajustando la palanca de cambio en sentido longitudinal. Normalmente el corte de vaivén se utiliza para cortar materiales blandos como madera, etc. El corte de vaivén puede realizarse eficientemente dado que la hoja de sierra muerde el material con firmeza (Fig. 17)
Palanca de cambio
Fig. 17
PRECAUCION
○ Aunque sea para materiales blandos, deberá realizar el corte recto si desea cortar curvas o cortes bien definidos.
○ El polvo y la suciedad acumuladas en la sección de la palanca de cambio puede afectar el funcionamiento de la misma. Limpie periódicamente la sección de la palanca de cambio.
○ Cuando realice cortes en giro, utilice una sierra de hoja recta. Si se usa una sierra de hoja curvada, es posible que la hoja de la sierra se rompa o que la unidad sufra daños
COMO USAR LA SIERRA RECIPROCANTE
PRECAUCION
○ Evite transportar la herramienta conectada al tomacorriente con su dedo sobre el interruptor. Podría arrancar imprevistamente y producir lesiones.
○ Durante la operación, tenga cuidado de no permitir la infiltración de aserrín, polvo, humedad, etc., a través de la sección del émbolo. Si llegara a haber aserrín y otras impurezas acumulados en la sección del émbolo, límpielo antes del uso.
○ No desmonte la cubierta delantera (consulte la Fig. 2).
Para utilizarla, sostenga firmemente con la mano la cubierta delantera.
No obstante, no coloque la mano o el dedo más allá del reborde (véase imagen 18) de la cubierta superior para evitar heridas.
○ Mientras realiza el corte, presione la base contra el material.
La hoja de sierra podría dañarse debido a la vibración si la base no está firmemente presionada contra la pieza de trabajo.
Además, la punta de la hoja de sierra a veces puede entrar en contacto con la pared interior del tubo, y dañarse la hoja de sierra.
○ Seleccione una hoja de sierra del largo más apropiado. Lo ideal sería que el largo que sobresale de la base de la hoja de sierra después de restar la carrera sea mayor que el del material (consulte las Fig. 18 y 19).
Reborde de la cubierta delantera
Fig. 18
Fig. 19
Si corte un tubo grande, una pieza de madera grande, etc., que exceda la capacidad de corte de la hoja, existiría el riesgo de que la misma no haga contacto con la pared interior del tubo, madera, etc., y podrían producirse daños. (Fig. 20, Fig. 21)
Para aumentar al máximo la eficiencia de operación y de los materiales que está usando, ajuste la velocidad de la hoja de sierra y cambie al corte de vaivén.
- Corte de materiales metálicos
PRECAUCION:
○ Presione la base firmemente contra la pieza de trabajo.
○ No aplique nunca ninguna fuerza indebida a la hoja de sierra durante el corte. De lo contrario, la hoja podrá romperse fácilmente.

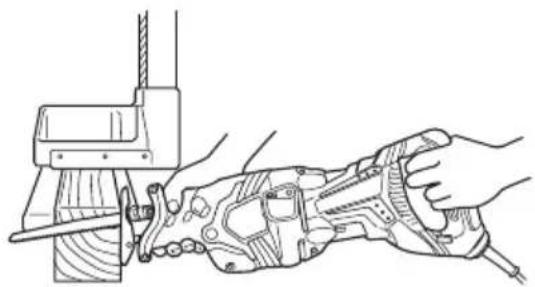

(1) Sujete firmemente una pieza de trabajo antes de la operación. (Fig. 22)
(2) Cuando corte materiales metálicos, utilice un aceite para corte de metales apropiado (aceite para turbinas, etc.). Cuando no utilice un aceite para corte de metales líquido, aplique grasa sobre la pieza de trabajo.
PRECAUCION:
La vida de servicio de la hoja de sierra se acortará enormemente si no utiliza aceite para corte de metales.
(3) Utilice el cuadrante para ajustar la velocidad de la hoja de sierra a los materiales y a otras condiciones de trabajo.
(4) Podrá cortar con suavidad si ajusta la posición de la palanca de cambio a corte recto. (Fig. 16)
- Corte de madera
(1) Cuando corte madera, cerciórese de asegurar firmemente la pieza de trabajo antes de comenzar. (Fig. 23)
(2) Podrá cortar con eficiencia si ajusta la velocidad de la hoja de sierra a "5" de la escala del cuadrante.
(3) Para cortar con eficiencia, se recomienda ajustar la posición de la palanca de cambio a corte de vaivén (Fig. 17). Alternativamente, podrá realizar cortes bien definidos si ajusta la posición de la palanca de cambio a corte recto (Fig. 16).
PRECAUCION:
No aplique nunca ninguna fuerza indebida a la hoja de sierra durante el corte. Asimismo, no olvide de presionar firmemente la base contra la madera.
3. Corte de líneas curvadas
Recomendamos utilizar la hoja BIMETÁLICA mencionada en la Página 52 debido a su resistencia y a sus características de robustez.
PRECAUCION:
Disminuya la velocidad de alimentación cuando corte material en pequeños arcos circulares, pues 3una velocidad innecesariamente alta podría romper la hoja.
4. Corte por penetración
Con esta herramienta, podrá realizar cortes de cavidad en madera laminada y en tablas de material delgado. El corte de cavidad se puede realizar con toda facilidad con la hoja de sierra instalada en sentido inverso, tal como se observa en las Figs. 25, 27, y 29. Utilice una hoja de sierra lo más corta y gruesa posible. Para este fin, se recomienda la hoja BIMETÁLICA No 132 mencionada en la página 52. Asegúrese de prestar atención durante la operación de corte y de proceder de la siguiente manera.
(1) Presione la parte inferior (o la parte superior) de la base contra el material. Tire del gatillo mientras mantiene la punta de la hoja de sierra separada del material. (Fig. 24, Fig. 25)
(2) Levante el mango lentamente y corte con la hoja de sierra poco a poco. (Fig. 26, Fig. 27)
(3) Sujete el cuerpo firmemente hasta que la hoja de sierra penetre completamente dentro del material (Fig. 28, Fig. 29)
○ Evite el corte por penetración de materiales metálicos, pues se dañará la hoja.
○ No tire nunca del gatillo conmutador mientras la punta de la hoja de sierra está presionada contra el material. De hacerlo, la hoja podría dañarse al chocar contra el material.
○ Asegúrese de cortar lentamente mientras sostiene el cuerpo con firmeza. Si aplica una fuerza irracional a la hoja de sierra durante la operación de corte, la hoja quedará dañada.
MANTENIMIENTO E INSPECCIÓN
ADVERTENCIA:
Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.
- Inspeccionar la hoja
El uso continuo de una cuchilla desgastada y dañada podría resultar deficiencia de corte y además causando un recalentamiento al motor. Reemplazar la hoja por una nueva tan pronto como se note un excesivo desgaste.
- Inspección de los tornillos de montaje
Inspeccione regularmente todos los tornillos de montaje y asegúrese de que estén apretados adecuadamente. Si hay algún tornillo flojo, apriételo inmediatamente.
ADVERTENCIA:
La utilización de esta sierra reciprocante con tornillos flojos es extremadamente peligroso.
- Mantenimiento de motor:
La unidad de bobinado del motor es el verdadero "corazón" de las herramientas eléctricas. Prestar el mayor cuidado y asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.
- Inspeccionar los escobillas de carbón (Fig. 30)
El motor emplea escobillas de carbón que son partes consumibles. Cuando se gastan o están cerca del "limite de desgaste" pueden causar problemas al motor.
Al equiparse la escobilla de carbón de parada automática, el motor se detendrá automáticamente en ese momento hay que proceder a cambiar ambas escobillas de carbón por la nuevas, que tienen los mismos números de escobillas de carbón como se muestra en la figura. Además siempre hay hay que mantener las escobillas de carbón limpias y asegurarse de que se muevan libremente en sus porta-escobillas.
Fig. 30
NOTA: Utilice las escobillas HITACHI Núm.
43 indicadas en la Fig. 30.
- Reemplazo de las escobillas
Quite la tapa de la escobilla con un destornillador de punta plana. La escobilla podrá extraerse fácilmente.
- Servicio y reparaciones
Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse
SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI.
- Lista de piezas de servicio
PRECAUCIÓN:
La reparación, modificación e inspección de las herramientas eléctricas Hitachi debe ser llevado a cabo por un centro de asistencia técnica autorizado de Hitachi.
Esta lista de piezas será útil si se presenta con la herramienta en el centro de servicio técnico autorizado de Hitachi cuando vaya a solicitar una reparación u otro tipo de servicio de mantenimiento. Es necesario cumplir con la normativa y los estándares de seguridad prescritos en cada país para utilizar y realizar el mantenimiento de herramientas eléctricas.
MODIFICACIONES:
Las herramientas eléctricas de Hitachi están en un proceso continuo de mejora y modificación con el fin de incorporar los avances tecnológicos más recientes. Por consiguiente, es posible que se cambien algunas piezas sin previo aviso.
ACCESORIOS
ADVERTENCIA: UTILICE únicamente repuestos y accesorios autorizados por HITACHI. No utilice nunca repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con HITACHI. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.
NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI.
ACCESORIOS ESTÁNDAR
(1) Hoja (Núm. de código 725362)....1
(2) Caja (Núm. de código 321142) .... 1
PROG.: BYEVI DIENTE PROGRESIVO
HCS: ACERO AL CARBONO DE GRAN VELOCIDAD DE CORTE
NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.
| ITEM No. | PART NAME Q'TY | |
| 41 BEARING COVER (B) | 1 | |
| 42 SEAL LOCK SCREW M4X10 | 2 | |
| 43 RETAINING RING FOR D17 SHAFT | 2 | |
| 44 RECIPRO PLATE (C) | 1 | |
| 45 BALL BEARING 6003VVCMPS2L | 4 | |
| 46 RETAINING RING FOR D35 HOLE | 2 | |
| 47 SECOND SHAFT (D) | 1 | |
| 48 RECIPRO PLATE (D) | 1 | |
| 49 SECOND SHAFT (E) | 1 | |
| 50 GEAR | 1 | |
| 51 BALL BEARING 608VVC2PS2L | 2 | |
| 52 INNER COVER (C) 1 | ||
| 53 CHANGE SHAFT (C2) | 1 | |
| 54 RETAINING RING (E-TYPE) FOR D7 SHAFT 1 | ||
| 55 SLOTTED HD.SCREW (SEAL LOCK) M4X10 | 2 | |
| 56 BALL BEARING 6001VVCMPS2L | 1 | |
| 57 ARMATURE | 1 | |
| 58 FAN GUIDE | 1 | |
| 59 HEX, HD. TAPPING SCREW D5X55 | 2 | |
| 60 STATOR ASS'Y 1 | ||
| 61 BRUSH TERMINAL | 2 | |
| 62 HOUSING | 1 | |
| 63 BRUSH CAP | 2 | |
| 64 CARBON BRUSH | 2 | |
| 65 BRUSH HOLDER 2 | ||
| 66 MACHINE SCREW (W/WASHERS) M5X60 | 4 | |
| 67 HANDLE (E), (F) SET | 1 | |
| 68 SWITCH TRIGGER 1 | ||
| 71 TUBE (D) | 2 | |
| 73 TAPPING SCREW (W/FLANGE) D4_30 | 2 | |
| 74 SWITCH | 1 | |
| 75 SWITCH ASS'Y | 1 | |
| 76 TAPPING SCREW (W/FLANGE) D4X16 2 | ||
| 77 CORD CLIP | 1 | |
| 78 NAME PLATE | 1 | |
| 79 CORD ARMOR | 1 | |
| 80 CORD | 1 | |
| 501 | SABER SAW BLADES | 1 |
| 502 | CASE | 1 |
| ITEM No. | PART NAME Q'TY | |
| 1 BASE (C) ASS'Y 1 | ||
| 2 RETAINING RING (E-TYPE) FOR D3 SHAFT 1 | ||
| 3 TAPPING SCREW D4X8 1 | ||
| 4 HOLD SPRING (C) 1 | ||
| 5 TAPPING SCREW (W/FLANGE) D4X25 9 | ||
| 6 FRONT COVER (D), (E) SET 1 | ||
| 7 BASE LEVER (C) 1 | ||
| 8 PUSHING BUTTON (C) 1 | ||
| 9 PUSHING SPRING 1 | ||
| 10 HITACHI LABEL 1 | ||
| 11 SEAL LOCK SCREW (W/WASHERS) M4X10 1 | ||
| 12 CHANGE KNOB (C) 1 | ||
| 13 O-RING (1AP-10) 2 | ||
| 14 LOCK NUT M8 | 1 | |
| 15 WASHER (G) | 1 | |
| 16 BOLT M10 | 2 | |
| 17 BASE ADAPTER (C) | 1 | |
| 18 CUSHION RUBBER (C) | 1 | |
| 19 BLADE HOLDER (C) | 1 | |
| 20 GEAR COVER (D) | 1 | |
| 21 FELT WASHER | 1 | |
| 22 SEAL SLEEVE (C) | 1 | |
| 23 V-RING | 1 | |
| 24 METAL (C) | 1 | |
| 25 GUIDE SLEEVE (C) ASS'Y | 1 | |
| 26 LOCK NUT M5 | 1 | |
| 27 PLUNGER (C) | 1 | |
| 28 COUNTER WEIGHT (D) | 1 | |
| 29 WEIGHT SHAFT (D) | 2 | |
| 30 RUBBER SPACER | 2 | |
| 31 CAP | 1 | |
| 32 HOLDER PIN (B) 1 | ||
| 33 SPRING (B) | 1 | |
| 34 SPECIAL BOLT M5 | 1 | |
| 35 LEVER (C) | 1 | |
| 36 BLADE SPRING 1 | ||
| 37 SWING ROLLER 2 | ||
| 38 PIN D6 | 1 | |
| 39 BALL BEARING 6003DDCMPS2 | 1 | |
| 40 SUB SHAFT (C) | 1 | |
Alogunos polvos creados por el lijado mecámico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:
- El plomo de las pinturas a base de plomo,
- El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
- El arsénico y el cromo de la madera tratada químicamente.
El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscares para el polvo especialmente diseñados para eliminar las partículas minúsculas.
Issued by
Hitachi Koki Co., Ltd.
Shinagawa Intercity Tower A, 15-1, Konan 2-chome,
- MANUAL DE INSTRUCCIONES E INSTRUCCIONES DE SEGURIDAD
- ADVERTENCIA
- CONTENTS
- English
- INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD
- SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN
- SEGURIDAD
- NORMAS GENERALES DE SEGURIDAD
- ADVERTENCIA: Lea todas las instrucciones
- CONSERVE ESTAS INSTRUCCIONES
- -ADVERTENCIA-
- NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD
- AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA
- ¡GUARDE ESTAS INSTRUCCIONES Y PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS Y PROPIETARIOS DE ESTA HERRAMIENTA!
- DESCRIPCIÓN FUNCIONAL
- NOMENCLATURA
- MONTAJE Y OPERACIÓN
- APLICACIONES
- ANTES DE LA OPERACIÓN
- ADVERTENCIA:
- PRECAUCION:
- Desmontaje de la hoja
- CUANDO SE ROMPA LA HOJA
- MANTENIMIENTO E INSPECCION DE LA MONTURA DE LA HOJA DE SIERRA
- NOTA:
- Ajuste de la velocidad alternativa de la hoja
- PRECAUCION
- COMO USAR LA SIERRA RECIPROCANTE
- Corte de líneas curvadas
- Corte por penetración
- MANTENIMIENTO E INSPECCIÓN
- PRECAUCIÓN:
- MODIFICACIONES:
- ACCESORIOS
- ACCESORIOS ESTÁNDAR
- Hitachi Koki Co., Ltd.
Marca : HITACHI
Modelo : CR13VBY
Categoría : Sierra
