CR13VBY - Scie HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sabre (réciproquante)
Marque	Hitachi
Modèle	CR13VBY
Puissance nominale	1200 W
Vitesse à vide	0 - 2800 coups/min (variable)
Course de la lame	32 mm
Capacité de coupe (bois)	Jusqu'à 300 mm
Capacité de coupe (acier)	Jusqu'à 20 mm
Alimentation	Secteur 230 V / 50 Hz
Poids	4,2 kg
Dimensions (L x l x h)	450 x 100 x 180 mm
Système de changement de lame	Sans outil (clamp rapide)
Variateur électronique de vitesse	Oui, molette de réglage
Interrupteur de sécurité	Interrupteur à gâchette avec blocage
Guide anti-dérapant	Intégré, en métal
Éclairage LED de travail	Oui

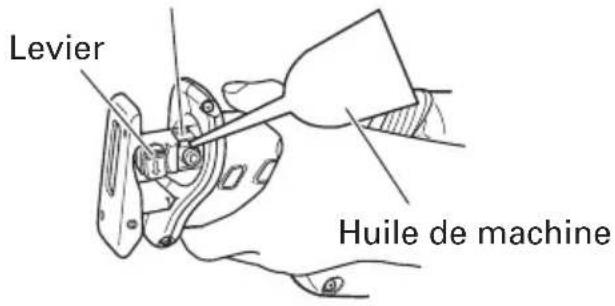

Entretien	Nettoyage régulier, graissage des guidages
Pièces détachées disponibles	Charbons, lames, patins
Indice de réparabilité	7,8 / 10
Garantie	2 ans (pièces et main-d'œuvre)
Accessoires inclus	Lame bois, lame métal, clé hexagonale, mallette

FOIRE AUX QUESTIONS - CR13VBY HITACHI

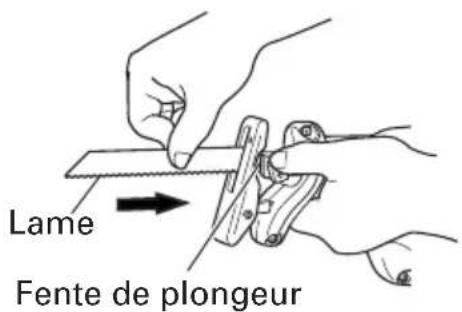

Comment changer la lame de la scie sabre Hitachi CR13VBY ?

Débranchez l'appareil. Tournez le collier de serrage (sans outil) dans le sens inverse des aiguilles d'une montre pour libérer la lame. Insérez la nouvelle lame en alignant les trous, puis tournez le collier dans l'autre sens pour verrouiller. Vérifiez que la lame est bien fixée avant utilisation.

Comment régler la vitesse de coupe ?

Utilisez la molette de réglage de vitesse située sur la poignée. Tournez-la pour augmenter ou diminuer la vitesse (de 0 à 2800 coups/min). Pour les matériaux durs, utilisez une vitesse plus basse ; pour les matériaux mous, une vitesse plus élevée.

Quel type de lame utiliser pour couper du métal ?

Utilisez une lame spécifique pour le métal, avec des dents fines (par exemple 14 dents par pouce). La vitesse recommandée est faible à moyenne pour éviter la surchauffe.

Comment nettoyer la scie après utilisation ?

Débranchez la scie. Utilisez un chiffon sec ou légèrement humide pour nettoyer le boîtier et la lame. N'utilisez pas de produits chimiques agressifs. Graissez légèrement le guide de lame avec une huile adaptée.

La scie ne démarre pas, que faire ?

Vérifiez que la prise est bien branchée et que le câble n'est pas endommagé. Assurez-vous que le blocage de sécurité est désactivé. Si le problème persiste, les charbons moteur peuvent être usés ; remplacez-les.

Quelle est la profondeur de coupe maximale dans le bois ?

La capacité de coupe maximale dans le bois est d'environ 300 mm avec une lame appropriée. Pour des coupes plus profondes, utilisez une lame plus longue (jusqu'à 400 mm).

Comment utiliser le guide anti-dérapant ?

Le guide anti-dérapant (patin en métal) doit être plaqué contre la surface à couper pour stabiliser la scie. Il permet également de suivre la ligne de coupe sans dévier.

Où se trouve le numéro de série de la scie ?

Le numéro de série est gravé sur le boîtier moteur, généralement près de la poignée ou sur la plaque signalétique. Il est nécessaire pour les demandes de service après-vente.

Quels sont les principaux composants d'entretien ?

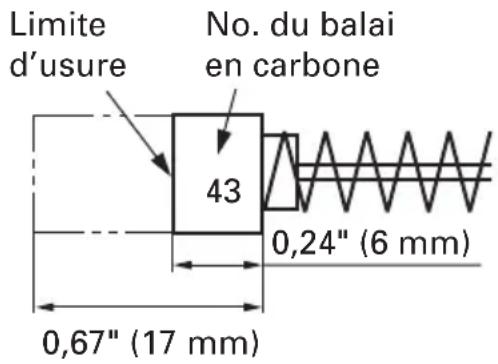

Les balais de charbon (à vérifier tous les 50 heures d'utilisation), le graissage du guide de lame, et le nettoyage des fentes de ventilation. Utilisez des pièces d'origine Hitachi.

La scie vibre anormalement, que vérifier ?

Vérifiez que la lame est bien serrée et non endommagée. Inspectez également le guide de lame pour l'usure. Si les vibrations persistent, faites contrôler l'appareil par un professionnel.

MODE D'EMPLOI CR13VBY HITACHI

Une utilisation incorrecte et dangereuse de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi avant d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs avant qu'ils utilisent l'outil motorisé.

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section "SECURITE" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

NE JAMAIS utiliser cet outil motorisé d'une manière qui n'est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

CONSIGNES DE SÉCURITÉ GÉNÉRALES

⚠ AVERTISSEMENT: Lire toutes les instructions

Tout manquement à observer ces instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.

Le terme "outil électrique" qui figure dans l'ensemble des avertissements ci-dessous se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

CONSERVER CES INSTRUCTIONS

1) Sécurité de l'aire de travail

a) Maintenir l'aire de travail propre et bien éclairée.
Les endroits encombrés ou sombres sont propices aux accidents.
b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion.
Les outils électriques créent des étincelles susceptibles d'enflammer la poussière.
c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique.
Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur.

Ne jamais modifier la prise.

Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.

Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique.

b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs.

Le risque de choc électrique est accru en cas de mise à la masse du corps.

c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides.

Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique.

Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles.

Les cordons endommagés ou usés augmentent les risques de choc électrique.

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments.

Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves.

b) Utiliser des équipements de sécurité. Toujours porter des verres de protection.

L'utilisation d'équipements de sécurité tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.

c) Eviter les démarrages accidentels.

Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher l'outil.

Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail.

Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles.

Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation de ces dispositifs peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt.

Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé.

c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques.

Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.

d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique.

Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités.

e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil.

Si l'outil est endommagé, le faire réparer avant utilisation.

De nombreux accidents sont dus à des outils mal entretenus.

f) Maintenir les outils coupants aiguisés et propres.

Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.

g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions et de la manière destinée pour le type précis d'outil électrique, en tenant compte des conditions d'utilisation et du travail à réaliser.

L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Service

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l'outil électrique.

-PRECAUTION-

Pour réduire tout risque de blessure, l'utilisateur doit lire le mode d'emploi.

REGLES DE SECURITE SPECIFIQUES ET SYMBOLES

1. Lors de l'utilisation de la scie électrique, la tenir par les surfaces isolées de saisie lorsqu'elle peut entrer en contact avec des fils cachés ou son propre cordon d'alimentation. Un contact avec un fil "sous tension" mettra les parties métalliques de l'outil "sous tension" et électrocutera l'utilisateur.

2. Utiliser des serres ou un autre dispositif de fixation pour fixer et soutenir la pièce à une plate-forme stable. La pièce demeure instable si on la maintient à la main ou contre le corps et peut provoquer une perte de contrôle.

3. TOUJOURS porter des protections d'oreille lors de l'utilisation de l'outil pendant de longues périodes.

Une exposition prolongée à un son de forte intensité peut endommager l'ouïe de l'utilisateur.

1. NE JAMAIS toucher les parties mobiles. NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l'outil.

2. NE JAMAIS utiliser l'outil sans que tous les dispositifs de sécurité ne soient en place.

NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d'un dispositif ou d'une caractéristique de sécurité, s'assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l'outil.

1. Utiliser l'outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d'un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n'a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d'arbre ou des bûches.

1. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées.

NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d'emploi.

1. Manipuler l'outil correctement

Utiliser l'outil de la façon indiquée dans ce mode d'emploi. Ne pas laisser tomber ou lancer l'outil. NE JAMAIS permettre que l'outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

1. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

1. Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d'être réparé.

1. Les lames et les accessoires doivent être fermement montés sur l'outil.

Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l'outil doivent être fixés et serrés fermement.

1. Garder propres les évents d'air du moteur Les évents d'air du moteur doivent être maintenus propres de façon que l'air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

2. Utiliser l'outil motorisé à la tension nominale.

Utiliser l'outil motorisé à la tension spécifiée sur sa plaque signalétique.

Si l'on utilise l'outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d'endommager l'outil et le moteur risque de griller.

1. NE JAMAIS utiliser un outil défectueux ou qui fonctionne anormalement.

Si l'outil n'a pas l'air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l'utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

1. NE JAMAIS laisser fonctionner l'outil sans surveillance. Le mettre hors tension.

Ne pas abandonner l'outil avant qu'il ne soit complètement arrêté.

1. Manipuler l'outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d'être déformé, fendu ou endommagé.

1. Ne pas essuyer les parties en plastique avec du solvant.

Les solvants comme l'essence, les diluants, la benzine, le tétrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants.

Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse et sécher minutieusement.

1. TOUJOURS porter des lunettes de pro

tection qui respectent les dernières révisions du Standard ANSI Z87.1.

1. TOUJOURS vérifier s'il y a des objets encastrés, par exemple des fils électriques. Le fait de toucher avec l'outil un fil ou un câble électrique sous tension risque de provoquer une décharge électrique.

Avant l'utilisation, vérifier s'il y a des objets dissimulés, par exemple des câbles électriques, dans le mur, le plancher ou le plafond.

1. Définitions pour les symboles utilisés sur cet outil

V ...... volts

Hz ...... hertz

A ..... ampères

no ...... vitesse sans charge

W ...... watt

☐ ...... Construction de classe II

---/min .... rotations ou mouvements de va-et-vient par minute

DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. "Double isolation" signifie que deux systèmes d'isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d'électricité connectés à l'outil motorisé à partir du cadre extérieur manipulé par l'utilisateur. C'est pourquoi, le symbole "☐" ou les mots "Double insulation" (double isolation) apparaissent sur l'outil motorisé ou sur la plaque signalétique.

Bien que ce système n'ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d'emploi, y-compris de ne pas utiliser l'outil motorisé dans un environnement humide.

Pour garder le système de double isolation effectif, suivre ces précautions:

○ Seuls le centre de service après-vente Hitachi agréé peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d'origine doivent être utilisées.

○ Nettoyer l'extérieur de l'outil motorisé uniquement avec un chiffon douxplancher ou le plafond.

légèrement imbibé d'une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l'essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS ET LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS ET PROPRIETAIRES DE CET OUTIL!

DESCRIPTION FONCTIONNELLE

REMARQUE: Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l'outil sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent montrer des détails ou des accessoires différents de ceux de l'outil motorisé utilisé.

NOM DES PARTIES

SPECIFICATIONS

Moteur Moteur série monophasé à collecteur
Source d'alimentation Secteur, 120 V 60 Hz, monophasé
Courant 13 A
Capacité Tuyau en acier doux: Diam. ext. 5" (130 mm)Tuyau en chlorure de vinyl: Diam. ext. 5" (130 mm)Bois: Profondeur 5" (130 mm)
Vitesse sans charge 0 – 3000/min.
Course 1-1/4" (32 mm)
Poids (sans cordon) 9.7 lbs (4.4 kg)

ASSEMBLAGE ET FONCTIONNEMENT

APPLICATIONS

○ Coupe de tuyaux en métal et en acier inoxydable.
○ Coupe de différents bois de charpente.
○ Coupe de plaque en acier doux, de plaque d'aluminium et de cuivre.
○ Coupe de résines synthétiques, comme résine phénolique et chlorure de vinyl.

AVANT L'UTILISATION

1. Source d'alimentation

S'assurer que la source d'alimentation qui doit être utilisée est conforme à la source d'alimentation requise spécifiée sur la plaque signalétique du produit.

1. Interrupteur d'alimentation

S'assurer que l'interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l'interrupteur est sur la position ON (marche), l'outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

1. Cordon prolongateur

Quand la zone de travail est éloignée de la source d'alimentation, utiliser un cordon prolongateur d'épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

⚠ AVERTISSEMENT:

Tout cordon endommagé de vra être remplacé ou réparé.

1. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires.

Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

1. Vérification des conditions d'environnement

Vérifier que l'état de l'aire de travail est conforme aux précautions.

1. Montage de la lame

L'outil utilise un mécanisme amovible qui permet de monter et de démonter les lames de scie sans l'aide de clé ni d'aucun autre outil.

(1) Allumer puis éteindre l'interrupteur-gâchette plusieurs fois de suite de façon que le levier puisse sortir complètement du couvercle avant. (Fig. 2)

Fig. 2

ATTENTION:

Bien s'assurer que l'interrupteur est coupé et le cordon débranché pour éviter tout risque d'accident.

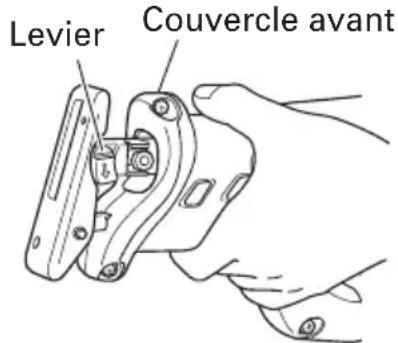

(2) Pousser le levier dans le sens de la flèche, indiqué sur la Fig. 3, marquée sur le levier.

Levier

(3) Insérer la lame à fond dans la petite fente, à l'extrémité du plongeur, en appuyant sur le levier. Il est possible

d'orienter la lame vers le haut ou vers le bas. (Fig. 4, Fig. 5)

Fig. 4

Fig. 5

(4) Quand on relâche le levier, la force de ressort ramène automatiquement le levier sur la position correcte. (Fig. 6)

Fig. 6

(5) De la main, tirer deux ou trois fois de suite sur le dos de la lame pour vérifier qu'elle est solidement fixée. En tirant sur la lame, l'on saura qu'elle est montée correctement si l'on entend un déclic et que le levier bouge légèrement. (Fig. 7)

ATTENTION:

Lorsqu'on tire sur la lame, bien veiller à ne tirer que sur le dos de la lame. L'on risque de se blesser si l'on tire sur d'autres sections.

7. Démontage de la lame

(1) Allumer puis éteindre l'interrupteur-gâchette plusieurs fois de suite de façon que le levier puisse sortir complètement du couvercle avant. Ensuite, couper l'interrupteur et débrancher le cordon d'alimentation. (Fig. 2)

ATTENTION:

Bien s'assurer que l'interrupteur est coupé et le cordon débranché pour éviter tout risque d'accident.

(2) Après avoir poussé le levier dans le sens de la flèche de la Fig. 3, tourner la lame de façon qu'elle soit orientée vers le bas. La lame doit tomber sous l'effet de son propre poids. Si la lame ne tombe pas, tirer dessus avec la main.

ATTENTION:

Ne jamais toucher la lame de scie tout de suite après l'utilisation. Le métal sera chaud et l'on pourrait se brûler.

SI LA LAME EST CASSEE

Même si la lame est cassée et qu'elle reste à l'intérieur de la petite fente du

plongeur, elle devrait tomber si l'on pousse le levier dans le sens de la flèche et que l'on oriente la lame vers le bas. Si elle ne tombe pas, la sortir en procédant comme suit.

(1) Si la section cassée de la lame sort de la petite fente du plongeur, tirer sur la section cassée pour sortir la lame.

(2) Si la section cassée de la lame est dissimulée à l'intérieur de la petite fente du plongeur, accrocher la lame à l'aide de l'extrémité d'une autre lame et la sortir. (Fig. 8)

Fig. 8

ENTRETIEN ET INSPECTION DE LA MONTURE DE LAME

(1) Après l'utilisation, souffler toute sciure, terre, sable, humidité, etc. à l'aide d'une brosse, etc., pour garantir le bon fonctionnement de la monture de lame.
(2) Comme indiqué sur la Fig. 9, graisser périodiquement tout le pourtour du support de lame avec du fluide de coupe, etc.

Porte-lame

Fig. 9

REMARQUE:

Une utilisation continue de l'outil sans nettoyer ni graisser la section où la lame de scie est montée risque d'entraîner un manque de nervosité du levier en raison d'une accumulation de sciure et de copeaux. Dans ce cas, tirer le capuchon de caoutchouc prévu sur le levier dans le sens de la flèche comme indiqué sur la Fig. 10, et retirer le capuchon de caoutchouc de levier. Puis nettoyer l'intérieur du support de lame, avec un jet d'air par exemple, et bien graisser.

Pour remonter le capuchon de caoutchouc, l'enfoncer à fond sur le levier. A ce moment, s'assurer qu'il n'y a pas de jeu entre le support de lame et le capuchon de caoutchouc, et s'assurer que la section d'installation de la lame de scie fonctionne sans problème.

Levier

Capuchon en caoutchouc
Fig. 10

ATTENTION:

Ne pas utiliser de lame de scie avec un orifice de lame usé. La lame pourrait se détacher, ce qui entraînerait des blessures corporelles. (Fig. 11)

Fig. 11

8. Réglage du socle

L'outil utilise un mécanisme qui permet de régler la position de montage du socle sans l'aide de clé ni d'aucun autre outil.

(1) Appuyez sur le bouton-poussoir. Ce faisant, le levier du socle sort pour permettre de préparer le socle pour le réglage. (Fig. 12)

Fig. 12

(2) Pousser l'extrémité de la lame vers le haut et pousser le socle d'avant en arrière. (Fig. 13)

Fig. 13

3) La position du socle se règle en trois étapes. Déplacer le socle à intervalles d'environ 15 mm, vérifier la position où le socle s'accroche, et enfoncer le levier du socle avec les doigts. Le socle est solidement fixé lorsqu'un déclic se fait entendre. (Fig. 14)

Fig. 14

9. Réglage de la vitesse de va-et-vient de la lame

L'outil possède un circuit de commande électronique qui permet de régler la vitesse variable de la lame soit en tirant sur la gâchette, soit en tournant une molette. (Fig. 15)

Fig. 15

(1) Si l'on appuie encore davantage sur la gâchette, la vitesse de la lame accélère. Commencer par couper à vitesse lente pour garantir la précision de la position de coupe. Une fois que l'on a obtenu une profondeur de coupe suffisante, augmenter la vitesse de coupe.

(2) Sur l'échelle de la molette, "5" représente la vitesse maximum et "1" la vitesse minimum. La vitesse rapide conviendra généralement pour les matériaux tendres comme le bois, et la vitesse lente pour les matériaux durs comme le métal. Il est

recommandé de se reporter au guide de référence suivant pour sélectionner la vitesse en fonction du matériau à couper.

Exemple de matériau Repère d’échelle à couper recommandé
Tubes en acier doux / tubes en fonte / 2 – 4 Angles en L en acier
Bois / bois avec clous enfoncés	5
Acier inoxydable 1 – 3
Aluminium / laiton/cuivre 2 – 4
Plaques de plâtre 4 – 5
Plastique / plaques de fibres 1 – 3

ATTENTION:

Lors d'une coupe à vitesse lente (échelle de 1 – 2), ne jamais couper de plaque de bois de plus de 25/64" (10 mm) d'épaisseur ni de tôle d'acier doux de plus de 5/64" (2 mm) d'épaisseur. La charge du moteur pourrait entraîner une surchauffe et des dommages.

Bien que l'outil utilise un moteur puissant, une utilisation prolongée à vitesse lente augmentera excessivement la charge et risque d'entraîner une surchauffe. Régler correctement la lame de façon à obtenir une opération de coupe régulière et souple, et éviter les utilisations capricieuses, comme les arrêts brusques pendant la coupe.

1. Réglage de la coupe oscillante

Il est possible de sélectionner deux systèmes de coupe avec l'outil. Le premier est la coupe droite, dans laquelle la lame se déplace de façon linéaire, et le second est la coupe oscillante, dans laquelle la lame se balance comme un pendule. (Fig. 16, Fig. 17)

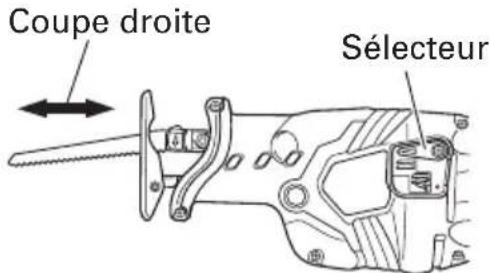

(1) Coupe droite

La coupe droite s'effectue en réglant le sélecteur dans le sens de la largeur. Normalement, sélectionner la coupe droite pour couper des matériaux durs, comme le métal, etc. (Fig. 16)

Fig. 16

(2) Coupe oscillante

Pour effectuer une coupe oscillante, déplacer le sélecteur dans le sens de la longueur. Normalement, sélectionner la coupe oscillante pour couper des matériaux tendres, comme le bois, etc.

La coupe oscillante est efficace parce que la lame pénètre de force dans le matériau. (Fig. 17)

Fig. 17

ATTENTION:

○ Même avec des matériaux tendres, effectuer une coupe droite si l'on veut obtenir une courbe ou des coupes nettes.

○ La poussière et la saleté accumulées sur la section du sélecteur risquent de détériorer les performances de sélection. Nettoyer périodiquement la section du sélecteur.

○ Lors d'une coupe oscillante, utiliser une lame de scie droite, Si la lame de scie est recourbée, elle peut se briser ou l'outil peut être endomagé.

COMMENT UTILISER LA SCIE ALTERNATIVE

ATTENTION:

○ Eviter de le transporter branché dans une prise avec le doigt sur l'interrupteur. Un démarrage brusque pourrait entraîner des blessures inattendues.
○ Veiller à ce que la sciure, la terre, l'humidité, etc. ne pénètrent pas à l'intérieur de l'outil par la section du plongeur pendant le fonctionnement. Si ce genre de matériaux se sont accumulés la section du plongeur, toujours nettoyer avant l'utilisation.
○ Ne pas retirer le couvercle avant (voir la Fig. 2).

Pour faire fonctionner l'outile, tenir femement le couvercle avant.

Mais, pour éviter des blessures, ne pas étendre la main ou les doigts au-delà du rebord (vior Fig. 18) du couvercle avant.

○ Pendant l'utilisation, appuyer le socle contre le matériau pour couper.

Les vibrations risquent d'endommager la lame si le socle n'est pas appuyé fermement contre la pièce.

Par ailleurs, l'extrémité de la lame peut entrer en contact avec la paroi interne du tube, ce qui risque d'endommager la lame.

○ Sélectionner une lame de la longueur appropriée. Idéalement, la longueur qui ressort du socle de la lame après soustraction de la distance de course doit être plus grande que le matériau (voir Fig. 18 et Fig. 19).

Fig. 18

Fig. 19

Si l'on coupe un gros tuyau ou une pièce de bois volumineuse qui dépassent la capacité de coupe de la lame, la lame risque d'entrer en contact avec la paroi interne du tube ou avec le bois, etc., ce qui provoquera des dommages. (Fig. 20, Fig. 21)

Pour obtenir le rendement de coupe maximal pour le matériau et les conditions de travail, régler la vitesse de la lame et passer éventuellement à la coupe oscillante.

1. Coupe de métaux

ATTENTION:

○ Appuyer le socle fermement contre la pièce.

○ Ne jamais appuyer trop fort sur la lame pendant la coupe. Cela pourrait facilement casser la lame.

(1) Fixer solidement la pièce avant de procéder. (Fig. 22)

(2) Pour la coupe de métaux, utiliser de l'huile de machine appropriée (huile de turbine, etc.). Si l'on n'utilise pas d'huile de machine liquide, appliquer de la graisse sur toute la surface de la pièce.

ATTENTION:

La durée de service de la lame diminuera considérablement si l'on n'utilise pas d'huile de machine.

(3) Utiliser la molette pour régler la vitesse de la lame en fonction des conditions de travail et du matériau.
(4) La coupe s'effectuera en toute facilité si l'on règle le sélecteur sur la position de coupe droite (Fig. 16).

2. Coupe de bois

(1) Lors de la coupe de bois, s'assurer que la pièce est solidement fixée avant de commencer. (Fig. 23)

2) Le rendement de coupe sera efficace si l'on règle la vitesse de la lame sur le chiffre "5" de l'échelle de la molette
(3) Le rendement de coupe sera efficace si l'on règle le sélecteur sur la position de coupe oscillante (Fig. 17). Ou bien, l'on obtiendra des coupes nettes en réglant le sélecteur sur la position de coupe droite (Fig. 16).

ATTENTION:

Ne jamais appuyer trop fort sur la lame pendant la coupe. Par ailleurs, bien penser à appuyer le socle solidement contre la pièce.

3. Sciage de lignes courbes

Il est recommandé d'utiliser la lame BIMETAL mentionnée au page 35 car elle est solide et qu'elle se casse rarement.

ATTENTION:

Ralentir la vitesse d'avance pour couper le matériau en petits arcs circulaires. Une vitesse excessive risque de casser la lame.

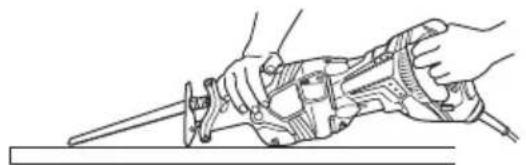

4. Attaque en plein bois

Avec cet outil, il est possible d'effectuer des coupes de poche dans des panneaux de contreplaqué et des panneaux de bois mince. La coupe de poche s'effectue en toute facilité avec la lame installée à l'envers, comme indiqué aux Fig. 25, 27 et 29. Utiliser une lame aussi courte et épaisse que possible. Il est recommandé d'utiliser la lame BIMETAL No.132 mentionnée dans la page 35. Procéder avec précaution pour effectuer la coupe de poche et observer les procédures suivantes.

(1) Appuyez la partie inférieure (ou la partie supérieure) du socle contre le matériau. Tirer sur la gâchette tout en maintenant l'extrémité de la lame éloignée du matériau. (Fig. 24, Fig. 25)

(2) Relever lentement la poignée et couper petit à petit avec la lame de scie. (Fig. 26, Fig. 27)

(3) Tenir le corps de l'outil fermement jusqu'à ce que la lame aient complètement coupé le matériau. (Fig. 28, Fig. 29)

○ Eviter les attaques en plein matériau avec les métaux. Cela endommagerait facilement la lame.
○ Ne jamais tirer sur la gâchette alors que l'extrémité de la lame est appuyée contre le matériau. La lame s'endommagera facilement si elle entre en contact avec le matériau.
○ Veiller impérativement à couper le matériau lentement et en tenant le corps de l'outil fermement. Si l'on appuie trop fort sur la lame pendant l'opération de coupe, la lame risque de s'endommager facilement.

ENTRETIEN ET INSPECTION

⚠ AVERTISSEMENT:

S'assurer de mettre l'interrupteur d'alimentation sur la position OFF et de déconnecter la fiche de la prise secteur avant l'entretien et l'inspection de la meuleuse.

1. Contrôle de la lame

L'utilisation continue d'une lame émoussée ou endommagée pourrait réduire l'efficacité de coupe et provoquer une surchage du moteur. Remplacer la lame par une nouvelle dès que des traces d'abrasion apparaissent.

2. Inspection des vis de montage

Inspector régulièrement toutes les vis de montage et s'assurer qu'elles sont correctement serrées. Si l'une des vis était desserrée, la resserrer immédiatement.

⚠ AVERTISSEMENT:

Utiliser la scie alternative avec des vis desserrées est extrêmement dangereux.

3. Entretien du moteur:

Le bobinage de l'ensemble moteur est le "coeur" même de l'outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

4. Contrôle des balais en carbone (Fig. 30)

Le moteur utilise des balais en carbone qui sont des pièces qui s'usent. Quand ils sont usés ou près de la "limite d'usure", il pourra en résulter un mauvais fonctionnement du moteur.

Quand le moteur est équipé d'un balai en carbone à arrêt automatique, il s'arrêtera automatiquement. Remplacez alors les balais en carbone par des nouveaux et ayant les mêmes numéros que ceux montré sur la figure. En outre, toujours tenir les balais propres et veiller à ce qu'ils coulissent librement dans les supports.

Fig. 30

REMARQUE: Utiliser le balai en carbone HITACHI No. 43 indiqué sur la Fig. 30.

1. Remplacement d'un balai en carbone
   Retirer le couvercle du balai avec un tournevis plat. Le balai en carbone peut être alors facilement retiré.

2. Service apres-vente et reparations Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

3. Liste des pièces de rechange

PRECAUTION:

La réparation, la modification et l'inspection des outils électriques Hitachi doivent être effectuées par un

Centre de service agréé Hitachi.

Cette liste des pièces présentée avec l'outil au Centre de service agréé Hitachi est utile lors d'une demande de réparation ou d'entretien. Il faut observer la réglementation et les normes de sécurité de chaque pays lors de l'utilisation et de l'entretien des outils électriques.

MODIFICATIONS :

Les outils électriques Hitachi font l'objet d'améliorations et de modifications constantes afin d'y incorporer les toutes dernières technologies.

Par conséquent, certaines pièces peuvent changer sans préavis.

ACCESSOIRES

⚠ AVERTISSEMENT:

TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires HITACHI. Ne jamais utiliser de pièce de rechange ou d'accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil.

L'utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques.

REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSOIRES STANDARD

(1) Lame (No.de code 725362) .... 1
(2) Boîter (No. de code 321142) .... 1

ACCESSOIRES SUR OPTION.....vendus séparément

TYPE LONGUEUR	LARGEUR TPI MATÉRIAU				NO. DE LAMES/ CODE POCHE
COUPE DE BOIS 9" (228 mm)	6" (152 mm) 3/4" (18 mm) 6 HCS 725300 5
	3/4" (18 mm) 5 HCS 725301 5
	12" (305 mm) 3/4" (18 mm) 6 HCS 725302 5
COUPE DE BOIS AVEC CLOUS ENFONCÉS	6" (152 mm) 3/4" (18 mm) 6 bi-métal 725310 5
	6" (152 mm) 3/4" (18 mm) 6 bi-métal 725311 5
	6" (152 mm) 5/8" (16 mm) 6 bi-métal 725312 5
	9" (228 mm) 3/4" (18 mm) 6 bi-métal 725313 5
	12" (305 mm) 3/4" (18 mm) 6 bi-métal 725314 5
COUPE DE MÉTAUX	6" (152 mm) 3/4" (18 mm) 10 bi-métal 725320 5
	9" (228 mm) 3/4" (18 mm) 10 bi-métal 725321 5
	6" (152 mm) 3/4" (18 mm) 14 bi-métal 725322 5
	9" (228 mm) 3/4" (18 mm) 14 bi-métal 725323 5
	6" (152 mm) 3/4" (18 mm) 18 bi-métal 725324 5
	9" (228 mm) 3/4" (18 mm) 18 bi-métal 725326 5
	6" (152 mm) 3/4" (18 mm) 24 bi-métal 725325 5
	9" (228 mm) 3/4" (18 mm) 24 bi-métal 725327 5
TOUS USAGES	6" (152 mm) 3/4" (18 mm) 10//14 bi-métal 725330 5
	9" (228 mm) 3/4" (18 mm) 10//14 bi-métal 725331 5
	12" (305 mm) 3/4" (18 mm) 10//14 bi-métal 725332 5
GRENAILLE AU CARBURE	9" (228 mm) 3/4" (18 mm) GRIT — 725340 3
DÉMOLITION	9" (228 mm) 7/8" (22 mm) 6 bi-métal 725350 3
	9" (228 mm) 7/8" (22 mm) 9 bi-métal 725351 3
BOIS NEUF	6" (152 mm) 3/4" (18 mm) PROG. bi-métal 725360 5
MÉTAL NEUF	6" (152 mm) 3/4" (18 mm) PROG. bi-métal 725361 5
TOUS USAGES, NEUFS	8" (203 mm) 3/4" (18 mm) PROG. bi-métal 725362 5

PROG.: NOUVELLE DENT PROGRESSIVE HCS: ACIER AU CARBONE RAPIDE

REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.

8. Ajuste de la base

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

• Plomb des peintres à base de plomb,
• Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
• Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

ADVERTENCIA:
