C 18DSL - Трион HITACHI - Безплатно ръководство за потребителя

Марка	Хитачи (HiKOKI)
Модел	C 18DSL
Тип продукт	Безжичен циркулярен трион
Номинално напрежение	18 V
Скорост на празен ход	3400 min⁻¹
Дълбочина на рязане при 90°	57 mm
Дълбочина на рязане при 45°	40 mm
Диаметър на съвместимото острие	165 mm до 150 mm
Осветителна крушка	12 V, 5 W
Тегло (с батерия)	3,1 – 3,7 kg според батерията
Тип батерия	Литиево-йонна (Li-ion)
Съвместимо зарядно устройство	UC18YFSL или UC18YML2
Препоръчителна температура на зареждане	0 °C – 40 °C (идеално 20–25 °C)
Електрическа спирачка	Да, бързо спиране на острието
Долен предпазител	С автоматично и ръчно прибиране
Ниво на звукова мощност	103 dB(A)
Ниво на звуково налягане	92 dB(A)
Вибрации (рязане на сив картон)	2,0 m/s² (неопределеност K=1,5 m/s²)
Стандартни аксесоари	Острие за трион, ключ, водач, зарядно, батерия (според версията)
Приложения	Рязане на дърво и плоскости
Поддръжка	Редовно почистване на вентилационните отвори и долния кожух
Ремонтопригодност	Резервни части налични от оторизиран сервиз на HiKOKI

Често задавани въпроси - C 18DSL HITACHI

Какъв тип батерия да използвам с триона Hitachi C 18DSL?

Използвайте само оригинални литиево-йонни батерии HiKOKI, например модели BSL1860 или съвместими. Използването на други батерии може да компрометира безопасността и производителността.

Как да регулирам дълбочината на рязане?

Разхлабете крилчатата гайка отстрани на основата, регулирайте височината на острието според дебелината на детайла (по-малко от един зъб да се вижда под детайла), след което затегнете здраво гайката.

Трионът не стартира, какво да правя?

Проверете дали батерията е заредена и правилно поставена. Уверете се, че блокировката на превключвателя не е активирана. Ако двигателят спре по време на работа, защитата от претоварване или прегряване може да е активна: оставете батерията да изстине.

Какъв диаметър на острието мога да използвам?

Използвайте остриета с диаметър между 165 mm и 150 mm. Острието трябва да е подходящо за скоростта на въртене на инструмента (3400 min⁻¹) и да не е от бързорежеща стомана (HSS).

Как да сменя острието на триона?

Извадете батерията. Натиснете блокировката на вала, развийте централния болт с предоставения ключ (завъртете по посока на часовниковата стрелка). Сменете острието, след което затегнете болта в обратна посока. Уверете се, че стрелката върху острието съответства на посоката на въртене.

Какво да направя, ако долният предпазител не се затваря правилно?

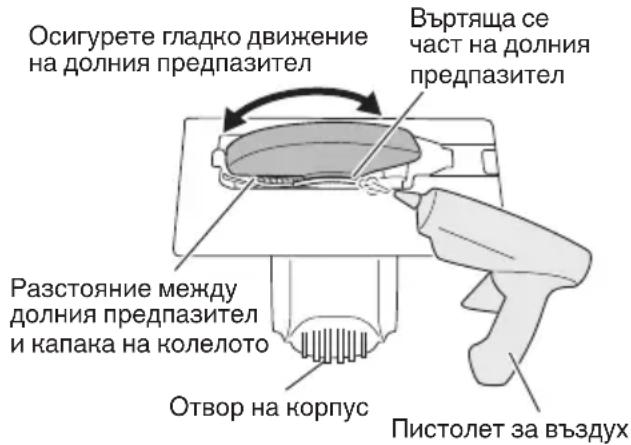

Почистете пространството между долния кожух и капака на зъбното колело със сух въздух и проверете пружината. Ако проблемът продължава, предайте инструмента на оторизиран сервиз.

Как да поддържам триона за дълъг живот?

След 50 часа употреба издухайте вентилационните отвори на двигателя със сух въздух. Почиствайте редовно долния кожух. Съхранявайте инструмента на сухо място под 40 °C. Съхранявайте батерията заредена, ако не я използвате 3 или повече месеца.

Какви са важните символи за безопасност?

Винаги носете предпазни очила и защита за слуха. Прочетете ръководството за употреба. Не изхвърляйте уреда с битовите отпадъци (съгласно директивата за ОЕЕО).

Мога ли да използвам триона за рязане на метал или пластмаса?

Трионът е предназначен основно за дърво. Използването върху други материали изисква подходящо острие и може да бъде опасно. Консултирайте се с ръководството за предпазни мерки.

Как мога да получа резервни части или ремонт?

Обърнете се към оторизиран сервиз на HiKOKI. Използвайте само оригинални резервни части, за да гарантирате безопасността и съответствието на инструмента.

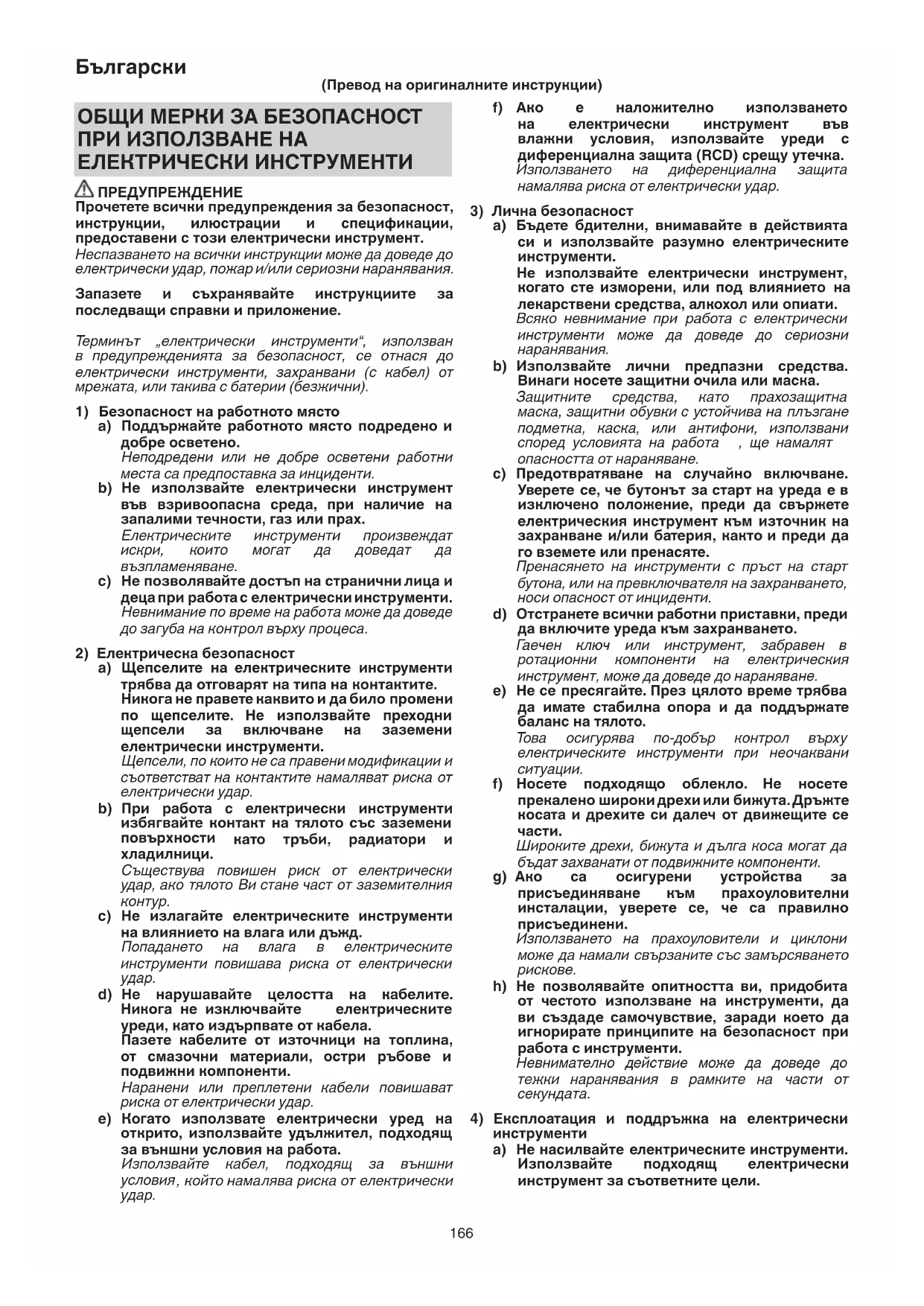

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ C 18DSL HITACHI

Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електрически инструмент.

Неспазването на всички инструкции може да доведе до електрически удар, пожар и/или сериозни наранявания.

Запазете и съхранявайте инструкциите за последващи справки и приложение.

Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до електрически инструменти, захранвани (с кабел) от мрежата, или такива с батерии (безжични).

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено.
Неподредени или не добре осветени работни места са предоставка за инциденти.
b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах.
Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване.
с) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

a) Щепселите на електрическите инструменти трябва да отговарят на типа на контактите. Никога не правете каквито и да било промени по щепселите. Не използвайте преходни щепсели за включване на заземени електрически инструменти.
Щепсели, по които не са правени модификации и съответстват на контактите намаляват риска от електрически удар.

b) При работа с електрически инструменти избягвайте контакт на тялото със заземени повърхности като тръби, радиатори и хладилници.

Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния контур.

с) Не излагайте електрическите инструменти на влиянието на влага или дъжд.

Попадането на влага в електрическите инструменти повишава риска от електрически удар.

d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате от кабела.

Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти.

Наранени или преплетени кабели повишават риска от електрически удар.

e) Ногато използвате електрически уред на открито, използвайте удължител, подходящ за външни условия на работа.

Използвайте кабел, подходящ за външни условия, който намалява риска от електрически удар.

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка.
Използването на диференциална защита намалява риска от електрически удар.

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти.
Не използвайте електрически инструмент, когато сте изморени, или под влиянието на лекарствени средства, алкохол или опиати.
Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания.

b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска.

Защитните средства, като прахозащитна маска, защитни обувки с устойчива на плъзгане подметка, каска, или антифони, използвани според условията на работа , ще намалят опасността от нараняване.

с) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте.

Пренасянето на инструменти с пръст на старт бутона, или на превключвателя на захранването, носи опасност от инциденти.

d) Отстранете всични работни приставки, преди да включите уреда към захранването.

Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване.

e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото.

Това осигурява по-добър контрол върху електрическите инструменти при неочаквани ситуации.

f) Носете подходящо обленло. Не носете прекалено широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се части.

Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти.

g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени.

Използването на прахоуловители и циклони може да намали свързаните със замърсяването рискове.

h) Не позволявайте опитността ви, придобита от честото използване на инструменти, да ви създаде самочувствие, заради което да игнорирате принципите на безопасност при работа с инструменти.

Невнимателно действие може да доведе до тежки наранявания в рамките на части от секундата.

4) Експлоатация и поддръжка на електрически инструменти

a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели.

Подходящият електрически инструмент осигурява безопасното и по-добро извършване на работните дейности при предвидените номинални параметри.

b) Не използвайте електрическия инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател.

Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт.

с) Изключете щепсела на инструмента от източника на захранване и/или извадете батерийния пакет от инструмента, ано той позволява сваляне, преди да извършвате настройки, при смяна на приставки или при съхранение.

Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрическия инструмент.

d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите и тези инструкции, да работят с тях.

Електрическите инструменти представляват опасност в ръцете на неопитни лица.

e) Поддържайте електроинструментите и ансесоарите. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти.

Много злополуки се дължат на лоша поддръжка на електрическите инструменти.

f) Поддържайте режещите инструменти заточени и чисти.

Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.

g) Използвайте електрически инструменти, приставни и аксесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват.

Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.

h) Пазете ръкохватките и повърхностите за захващане сухи, чисти, без масло и грес.

Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасната работа и управление на инструмента в неочаквани ситуации.

5) Експлоатация и поддръжка на електрически инструменти захранвани от батерии

a) Зареждайте уредите само със зарядните устройства, посочени от производителя.

Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар при използване за друг тип батерии.

b) Използвайте електрическите инструменти само с определения за тях тип батерии.

Използването на друг тип батерии създава риск от нараняване и пожар.

с) Когато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им.

Контакт между клемите на батериите може да доведе от искри или пожар.

d) При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска помощ.

Електролитът на батериите може да причини възпаление или изгаряния.

e) Не използвайте батерия или инструмент, които са повредени или модифицирани.

Повредените или модифицирани батерии могат да имат непредвидимо поведение, което да доведе до пожар, експлозия или риск от нараняване.

f) Не излагайте батерията или инструмента на огън или на прекалено висока температура.

Излагането на огън или на температура над 130°C може да предизвика експлозия.

g) Следвайте всички инструкции за зареждане и не зареждайте батерията или инструмента извън температурния диапазон, указан в инструкциите.

Неправилното зареждане или зареждане при температури извън определения диапазон може да повреди батерията и да увеличи риска от пожар.

6) Обслужване

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервисни работници, при използване на оригинални резервни части. Това ще гарантира безопасността при работа с електрическите инструменти.

b) Никога не обслужвайте повредени батерии. Обслужването на батериите трябва да се извършва само от производителя или от оторизираните доставчици на услуги.

ВНИМАНИЕ

Не допускайте в зоната на работа деца и възрастни хора.

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора.

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА БЕЗЖИЧЕН ЦИРКУЛЯРЕН ТРИОН

Процедури за рязане

a) ⚠️ ОПАСНОСТ: Пазете ръцете си от зоната на рязане и острието. Дръжте другата си ръка върху помощната ръкохватка, или кожуха на мотора.

Ако държите циркуляра с две ръце ще избегнете порязване.

b) Не се пресягайте под детайла, предмет на рязане с циркуляра.

Предпазителят на циркуляра не може да Ви защити от острието под детайла.

с) Регулирайте дълбочината на рязане до тази на работния детайл.

Под детайла трябва да се подава и вижда не повече от половин режеш зъб на циркуляра.

d) Никога не дръжте детайла в ръцете си или срещу крака си, докато режете. Укрепете детайла върху устойчива платформа.

Български

Укрепването на детайла е особено важно за минимизиране на наранявания по открити части от тялото, работния диск и предотвратяване на загуба на контрол.

e) Дръжте електрическия уред само за изолираната ръкохватка, когато извършвате операция, при която има опасност режещият инструмент да влезе в допир със скрити проводници или да засегне самия кабел на електрическия уред.

Контакт с проводник под напрежение ще доведе до провеждане на напрежението и върху металните части на електрически инструмент и до електрически удар за оператора

f) При надljжни разрези, използвайте водач или прав ъгъл.

Това подобрява точността и намалява вероятността от деформиране на диска.

g) Винаги използвайте диснове с подходящ размер и форма (ромбовиден или кръгъл) на отвора за работния шпиндел.

Дискове, които не отговарят на монтажните отвори на циркуляра, ще работят ексцентрично, което води до загуба на управление.

h) Никога не използвайте повредени или неподходящи дискове, шайби или болтове.

Шайбите и болтовете на диска са специално проектирани за Вашия циркуляр, за максимальна ефективност и безопасност при работа.

Предупредения и причини за „биене“ и откат.

• Откатьт е внезапна реакция на прищипан, заклещен или неподравнен диск, което води до неконтролирано излизане на диска от работния детайл по посока на оператора;
• Когато острието е заклещено или заседнало в срезния канал на дървото, то спира да се върти, а реакцията на мотора е да завърти уреда бързо назад към оператора;
• Ако дискът се окриви или разцентрова по време на рязане, задният зъб може да се забие в дървесината и да накара диска да излезе от срезния канал, или да отскочи към оператора.

Откатът е резултат от неправилно използване на циркуляра и/или неправилна процедура на рязане и може да се избегне при спазване на инструкциите, предоставени по-долу.

a) Упражнявайте здрав захват върху двете дръжки на циркуляра, като ръцете Ви трябва да бъдат в позиция, в която могат да противодействат на откат или „биене“. Позиционирайте тялото си така, че да бъде от която и да е страна на диска, но не и в права линия с диска.

Откатът може да накара циркуляра да отскочи назад, но тези сили могат да се управляват от оператора, ако бъдат взети предпазни мерки.

b) Ногато дискът заклини, или при прекъсване на рязането по наквато и да било причина, освободете спусъка и дръжте циркуляра неподвижно в детайла, който режете, докато дискът спре напълно.

Никога не опитвайте да отстраните циркуляра от работния детайл, или да го издърпате назад докато дискът се върти, тъй като може да се получи откат.

Проверете причината и вземете мерки за да елиминирате причината за заклиняване на диска.

с) Ногато възобновите отново работа с циркуляра върху работния детайл, центрирайте диска в срезния канал така, че зъбът да не запира в материала.

Ако острието на циркуляра се заклещи, то може да излезе или да даде откат от детайла при възобновяване на работа.

d) Придържайте плоскостите с големи размери за да избегнете риска от заклинване на диска и получаването на откат.
Голёмите плоскости обикновено провисват в краищата под собствената си тежест. Трябва да се поставят опори под плоскостите от двете страни, в близост до линията на срязване на плоскостта.
e) Не използвайте тъпи или повредени дискове. Незаточените или неправилно поставени дискове могат да направят тесен прорез, като повишават триенето, а дискът ще заклинва и дава откат.
f) Регулиращите и блокиращи лостове за дълбочина и ъгъл на рязане на диска трябва да бъдат стегнати и застопорени преди започване на рязане.
Ако настройките се променят по време на рязане, това може да доведе до заклинване и откат на диска.
g) Бъдете особено внимателни при рязане в съществуващи стени или други зони.
Видимият ръб на диска може да прореже обекти, които да причинят откат.

Функция на долния предпазител

a) Преди употреба, проверете дали долният предпазител е затворен изцяло. Не използвайте цирнуляра, ако долният предпазител не се движи свободно и не се затваря веднага. Никога не застпорявайте и не привързвайте долния предпазител в отворено положение.

Ако циркулярът бъде случайно изпуснат, долният предпазител може да се огъне.

Повдигнете долния предпазител със сгъваемата дръжка и се уверете, че се движи свободно и не опира о диска или друга част, под всички ъгли и дълбочини на рязане.

b) Проверете работата на пружината на долния предпазител. Ако предпазителят и пружината не работят добре, трябва да бъдат ремонтирани преди употреба на циркуляра.

Долният предпазител може да работи по-трудно поради повредени части, натрупване на фини отлагания или стружки.

с) Долният предпазител може да бъде ръчно прибран само за специални видове рязане, като „врязване“ и „сложно изрязване“. Повдигнете долния предпазител, като свиете ръкохватката, а щом дискът навлезе в материала, долният предпазител трябва да бъде пуснат.

За всички други видове рязане, долният предпазител трябва да работи автоматично.

d) Винаги се уверявайте, че долният предпазител покрива острието на диска преди да поставите циркуляра на работната маса или на земята.

Незащитеното острие на диска може да стане причина за придвижване на циркуляра назад, като прореже всички предмети по пътя си. Винаги имайте предвид необходимото допълнително време за пълното спиране на диска след натискане на бутона за изключване.

ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

1. Винаги зареждайте батерията при околна температура от 0°C – 40°C. Ако температурата е по-ниска от 0°C, това ще доведе до презареждане, което е опасно. Батерията не може да бъде зареждана при температури над 40°C.

Най-подходящата температура за зареждане е 20°C – 25°C.

1. Когато едно зареждане приключи, оставете зарядното устройство за около 15 минути преди следващото зареждане на батерия.

Не зареждайте повече от две батерии последователно.

1. Не допускайте проникването на чужди тела в отвора на връзката за батериите.

2. Никога не разглобявайте презареждащите се акумулаторни батерии изарядното.

3. Никога не давайте на късо акумулаторните батерии. Късо съединение може да причини пренапрежение и прегряване. Това може да доведе до повреда или изгаряне на батерията.

4. Отработените батерии не трябва да се изгарят. Това може да доведе до експлозия.

5. При продължителна работа инструментът може да прегрее и съответно да се стигне до повреда на двигателя и превключвателя. Затова, когато корпусът се нагорещи, оставяйте циркуляра за малко.

6. Не поставяйте предмети върху отворите за охлаждане на зарядното устройство. Вкарването на метални или запалими премети във вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.

7. Върнете батериите в магазина, от който са били закупени, веднага след като цикъла на живот на презаредените батерии стане прекалено къс за да се използват. Отработените батерии не трябва да се изхвърлят.

8. Използвайте само режещ диск с диаметър, указан на машината.

9. Не използвайте каквито и да било абразивни дискове.

10. Не използвайте деформирани или напукани дискове.

11. Не използвайте дискове, изработени от инструментална стомана.

12. Не използвайте дискове, които не отговарят на спецификациите, дадени в тези инструкции.

13. Не спирайте дисковете чрез упражняване на страничен натиск върху тях.

14. Винаги поддържайте дисковете заточени.

15. Уверете се, че долният предпазител се движи безпрепятствено и свободно.

16. Никога не използвайте циркуляра с фиксиран в отворено положение долен предпазител.

17. Уверете се, че прибиращият механизмъм на системата на предпазителя работи добре.

18. Никога не използвайте циркуляра при насочено острие на диска нагоре или настрани.

19. Уверете се, че материалът, който ще режете, не съдържа чужди тела, като гвоздеи.

20. Диаметърът на режещите дискове трябва да бъде от 165 мм до 150 мм.

21. Тъй като режещият диск ще се покаже под повърхността на дървения материал, при рязане, поставете материала върху работна маса. Ако се използват дървени трупчета като работна повърхност и опора, изберете равен терен, за да бъдат добре стабилизирани. Нестабилна работна повърхност може да доведе до повишена опасност при работа. (Фиг. 3)

За да избегнете евентуални инциденти, винаги проверявайте дали остатъчният дървен материал след рязане е стабилно поставен върху работната повърхност.

1. Внимавайте за откат при спиране.

Този циркулярен трион има електрическа спирачка, която се задейства при отпускане на

превключвателя. При задействането на спирачката се получава лек откат, затова дръжте уреда здраво.

1. Не фиксирайте и не блокирайте предпазния превключвател. Освен това дръжте пръстите си далече от превключвателя, когато носите циркулярния трион. В противен случай превключвателят на уреда може да се включи по погрешка и да стане инцидент.

2. Преди операции по рязане, уверете се, какъв е материалът, който ще обработвате. Ако материалът, който ще обработвате, се очаква да генерира вреден / токсичен прах, уверете се, че торбичката на съответната очистваща система е свързана здраво към изхода за прахови частици.

Освен това, носете маска, ако е налична.

1. Преди да започнете да режете, се уверете, че режещият диск е достигнал пълни обороти.

2. Ако режещият диск трябва да бъде спрян или ако издава необичаен звук по време на работа, незабавно изключете превключвателя.

3. Усукването и прекомерният натиск върху циркуляра по време на рязане може да натоварят излишно двигателя, затова движете инструмента праволинейно и плавно.

4. Избягвайте да режете в положение, при което основата е над обработвания материал. В противен случай двигателят може да се блокира.

5. Подготовка и проверка на работното място. Уверете се, че работното място отговаря на всички условия, посочени в мерките за безопасност.

6. Уверете се, че батерията е добре и здраво поставена. В противен случай може да падне и да причини инцидент.

7. Когато приключите рязането, извадете батерията от инструмента.

8. След като поставите режещия диск, уверете се, че блокиращият лост е здраво затегнат и в указаната позиция.

9. Ако за болта с лява резба използвате друг инструмент, различен от предоставения глух гаечен ключ, има риск от прекомерно или недостатъчно затягане и съответно от нараняване.

10. След като настроите дълбочината на рязане, не забравяйте да затегнете добре крилчатата гайка. Неспазването на това може да доведе до нараняване. (Фиг. 4)

11. След като настроите ъгъла за рязане под наклон, не забравяйте да затегнете добре крилчатата гайка. Неспазването на това може да доведе до нараняване. (Фиг. 5)

12. Стойностите на градусната скала върху основата служат само за груба ориентация. За рязане под наклон първо регулирайте ъгъла между основата и циркуляра с ъгломер.

13. Преди регулиране, обслужване или поддръжка извадете батерията.

14. Уверете се, че превключвателят е в изключено положение. Ако сложите батерията в инструмента, докато превключвателят е във включено положение, той незабавно ще започне да работи, което може да причини сериозен инцидент.

15. Ако не извадите батерията от инструмента, може да се случаи той да бъде оставен в такова положение, че [предпазният превключвател] да се опре в пода и/или стената и лампата да засвети постоянно. Внимавайте, защото постоянното светене може лесно да изтощи дори напълно заредена батерия.

16. Никога не се опитвайте да режете с циркулярния трион сложен на обратно в менгеме. Това е изключително опасно и може да доведе до сериозни инциденти (Фиг. 11).

Български

1. Дръжте лампата включена само по време на рязане. Ако тя свети в други случаи, превключвателят на уреда може да се включи по погрешка и да стане инцидент.
2. Непосредствено след изключване на лампата тя все още е нагорещена. Изчакайте лампата да се охлади напълно, преди да я смените, за да не – се изгорите.
3. Когато сменяте лампата, проверете вида на фасонката и номиналните параметри (12 V, 5 W) и я монтирайте правилно. В противен случай лампата може да се извади и/или да прегрее.
4. Проверете външните части, за да се уверите, че няма щети.
5. Използвайте режещ диск с равна или по-висока показана скорост на въртене от скоростта на въртене на инструмента.
6. Използвайте режещ диск, който подхожда на всеки различен материал за рязане.
7. Винаги използвайте инструмента и батерията при температури между -5°C и 40°C.

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на заряд.
В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.

1. Когато разрядът на батерията намалее значително, моторът спира.

В такъв случай, заредете батерията незабавно.

1. Ако инструментът е бил претоварен, моторът може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.

2. Ако батерията е прегряла при претоварване, тя може да откаже да работи.

В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда отново.

Освен това, моля, спазвайте следните предупреждения. ПРЕДУПРЕЖДЕНИЕ

За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по батерията не се натрупват прах и стружки.
   ○ Уверете се, че по батерията не се натрупват прах и стружки по време на работа.
   ○ Уверете се, че прах и стружки не се натрупват върху батерията по време на работа.
   He съхранявайте неизползваните батерии в места, където са изложени на въдействието на прах и стружки.

○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).

1. Пазете батерията от пробиване с остри предмети като гвоздей, от удар с чук, настъпване, или от силен физически удар.

2. Не използвайте видимо повредена или деформирана батерия.

3. Не използвайте батерията с обратен поляритет.

4. Не свързвайте батерията директно към електрически източници, или към куплунга на запалката в лека кола.

5. Не използвайте батерията за цели, различни от предназначението й.

6. Ако батерията не може да се зареди напълно, дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за зареждане.

7. Не излагайте батерията на високи температури или налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.

8. При установяване на теч или неприятна миризма от батерията, не излагайте на въздействието на силна топлина или открити пламъци.

9. Не използвайте батерията в мета, където се генерира силно статично електричество.

10. Ако батерията тече, има неприятна миризма, загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.

11. Не потапяйте батерията и не позволявайте навлизането на течности в нея. Проникването на проводими течности като например вода, може да доведе до повреди и да причини пожар или експлозия. Съхранявайте батерията на хладно и сухо място, далеч от горими и леснозапалими материали. Избягвайте атмосфери с корозивни газове.

ВНИМАНИЕ

1. Ако електролит от батерията попадне в очите, не ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска помощ.
   Ако не се вземат мерки, електролитьт може да причини очни проблеми.

2. Ако електролит от батерията попадне върху кожата или дрехите, незабавно измийте с чиста, напр. чешмяна, вода. Възможно е електролитът да причини кожно възпаление.

3. Ако при първото използване на батерията забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили.

ПРЕДУПРЕЖДЕНИЕ

Ако чуждо тяло, което е проводник, попадне върху клемите на литиево-йонната батерия, тя може да даде на късо и да причини пожар. Когато съхранявате литиево-йонната батерия спазвайте следните правила за безопасност.

В кутията за съхраняване не поставяйте проводящи предмети като гвоздеи, парчета проводници и медна тел.

- За да предотвратите късо съединение, след вкарване на батерията в електрическия инструмент поставяйте капака й така, че вентилаторът да не се вижда.

СИМВОЛИ

ПРЕДУПРЕЖДЕНИЕ

Използвани са следните символи. Уверете се, че разбирате значението им, преди използване на уреда.

	C18DSL:Безжичен циркулярен трион
	За да намали риска от наранявания,потребителят трябва да прочетеръководството за работа.
	Винаги носете защитни очила или маска.
	Винаги носете антифони.
	Само за страни от ЕСНе изхвърляйте електрически уреди заедно с битовите отпадъци!Във връзка с разпоредбите на Европейска Директива 2012/19/ЕС за електрическите и електронни уреди и нейното приложение съгласно националните законодателства, електрически уреди, които излизат отупотреба трябва да се събират отделно и предават в специализирани пунктове за рециклиране.
V	Номинално напрежение
n_0	Скорост на празен ход
	Включване
	Изключване
	Изключете батерията
	Капацитет на батерията
	Батерията е почти изцяло разредена.Заредете батерията при първа възможност
	Батерията е наполовина разредена.
	Батерията има достатъчен заряд.
	Забранено действие

СТАНДАРТНИ АКСЕСОАРИ

В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 191.

Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

ПРИЛОЖЕНИЯ

Рязане на различни видове дърво.

СПЕЦИФИКАЦИИ

Модел C18DSL
Напрежение 18 V
Обороти на празен ход			3400 мин ^-1
Капацитет	Дълбочина на рязане	90° 57 мм
		45° 40 мм
Лампа 12 V, 5 W
Тегло * 3,1 – 3,7 кг.

* Съгласно ЕРТА-процедура 01/2014

В зависимост от прикачената батерия.

Най-голямото тегло се измерва с BSL1860.

ЗАБЕЛЕЖКА

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

ЗАРЕЖДАНЕ

Преди да използвате електрическият инструмент, заредете батерията както следва.

1. Свържете към източник на захранване. (Фиг. 2) Когато зареждате батерията от източник на променлив ток

Свържете кабела на зарядното към източника. Когато свързвате кабела на зарядното, индикаторната лампа ще мига в червено (на интервали от 1 сек.).

ВНИМАНИЕ

Не използвайте електрическият кабел, ако е повреден. Незабавно го подменете. Когато зареждате батерията от източник на прав ток DC 12V от източник в лека кола (UC18YMI 2)

○ Укрепете зарядното устройство в колата. Използвайте ремъкът, предоставлен със зарядното устройство, за да го укрепите на място и да предотвратите падането му. (Виж Фиг. 16) ВНИМАНИЕ

Не поставяйте зарядното или батерията под седалката на шофьора. Укрепете зарядното устройство, за да не може да се мести или падне, тъй като това може да доведе до инцидент.

○ Вкарайте накрайника на щепсела на запалката в гнездото.

Ако щепсельт не прави добър контакт и излиза, ремонтирайте гнездото. Ако гнездото е повредено, свържете се с търговския представител, от когото сте закупили колата. Ако продължите да използвате повреденото гнездо, това може да доведе до прегряване и повреда.

1. Поставете батерията в зарядното устройство. (Фиг. 2)

Поставете плътно батерията в зарядното устройство.

1. Зареждане

Когато поставите батерията в зарядното устройство, зареждането ще започне, а индикаторната лампа ще свети постоянни в червено.

Когато батерията се зареди напълно, индикаторната лампа ще мига в червено. (На интервали от 1-секунда) (Виж Таблица 1)

● Пилотна индикаторна лампа Сигналите на индикаторната лампа ще бъдат тези, показани в Таблица 1, според състоянието на зарядното устройство или батерията.

Таблица 1

Сигнали на индикаторната лампа
Индикаторната лампа свети или мига.	Преди зареждане	Мига(червено)	Светва за 0,5 сек. Не светва за 0,5 сек.(изгасва за 0,5 сек.)
	По време на зареждане	Свети(червено)	Свети непрекъснато
	Завършено зареждане	Мига(червено)	Светва за 0,5 сек. Не светва за 0,5 сек.(изгасва за 0,5 сек.)
	Невъзможно зареждане	Мига(червено)	Светва за 0,1 сек. Не светва за 0,1 сек.(изгасва за 0,1 сек.)	Повреда в зарядното устройство
	Режим готовност поради прегряване	Свети(зелено)(UC18YML2)	Свети непрекъснато	Прегряла батерия. Зареждането невъзможно.(Зареждането ще започне след охлаждане на батерията)
		Мига(червено)(UC18YFSL)	Светва за 1 секунда. Не светва за 0,5 сек.(изгасва за 0,5 сек.)
	Зареждането с източник на ток от лек автомобил невъзможно (UC18YML2)	Мига(зелено)	Светва за 0,5 сек. Не светва за 0,5 сек.(изгасва за 0,5 сек.)	Повреда в зарядното устройство

ЗАБЕЛЕЖКА: В режим готовност за охлаждане на батерията, UC18YML2 / UC18YFSL същата се охлажда от вентилатор.
(Въпреки това, охлаждащият вентилатор не работи при зареждане на батерията от източник DC 12 V на лек автомобил).
- Отчитане на температурата и времето за зареждане на батерията.
Температурата и времето за зареждане ще бъдат тези, показани в Таблица 2

Таблица 2

Зарядно Батерия		UC18YFSL	UC18YML2 (AC/DC)*1
Напрежение при зареждане	V	14,4 V – 18 V
Тегло кг 0,5 0,7
Температури, при които батерията може да бъде заредена		0°C – 50°C
Време за зареждане на батерията до приблизителен капацитет. (При 20°C)
1,3 Ah	мин.	20	20 / 50
1,5 Ah	мин.	22	22 / 60
2,0 Ah	мин.	30	30 / 80
2,5 Ah	мин.	35	35 / 100
3,0 Ah	мин.	45	45 / 120
4,0 Ah	мин.	60	60 / 160
5,0 Ah	мин.	75	75 / 200
Брой клетки на батерията		4 – 10

*1 AC захранване / DC 12 V (автомобилно) захранване

ЗАБЕЛЕЖКА

Времето за зареждане може да варира според околната температура и източника на напрежение.

Особено при използване на автомобилен източник на захранване DC 12 V, времето за зареждане може да бъде по-продължително при високи температури.

1. Изключете го от мрежовото захранване или от автомобилният източник на захранване.
2. Дръжте зарядното устройство здраво и издърпайте батерията.

ЗАБЕЛЕЖКА

Уверете се, че няма опасност да го изтървете след като издърпате батерията.

ВНИМАНИЕ

○ Ако батерията се зарежда в загрято състояние, поради излагане на пряка слънчева светлина, или поради непосредствено използване, сигналната лампа на зарядното ще светне в зелено или ще светне за 1 секунда и ще изгасне за 0,5 секунди (изкл. за 0,5 сек.). В такъв случай, първо оставете батерията да се охлади и след това започнете зареждане.
○ Когато индикаторната лампа мига в червено (на интервали от 0,2 сек.), проверете за чужди тела в зарядното устройство и конектора. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервисен център.
○ Тъй като са необходими около 3 секунди на вградения микрокомпютър за да потвърди, че батерията, зарежданата със зарядно устройство е извадена, изчакайте поне 3 секунди преди да я поставите отново и да продължите зареждането. Ако батерията бъде поставена преди да минат 3 секунди, може да не бъде правилно заредена.
○ Проверете напрежението на автомобилния източник на захранване, когато индикаторната лампа мига в зелено (на всеки 0,2 сек.) продължително. (UC18YML2)

Ако напрежението е 12V или по-ниско, това показва, че акумулатора на колата е слаб и не може да се зареди.

○ Ако индикаторната лампа не мига в червено (на една секунда), дори след свързване към мрежата или гнездото на запалката в колата, това показва, че защитния контур на зарядното е активиран.

Отстранете кабела или щепсела от захранването и след това свържете отново, след около 30 секунди. Ако и след това индикаторната лампа не мига в червено (на една секунда), моля занесете зарядното устройство в оторизиран сервисен център на HiKOKI.

Действие	Фигура	Страница
Отстраняване и поставяне на батерия	1	192
Зареждане	2	192
Подсигуряване на материала за рязане	3	192
Регулиране на дълбочината на рязане	4	192
Регулиране на ъгъла на наклона	5	192
Регулиране на водача	6	192
Линия на рязане	7	193
Работа на превключвателя	8	193
Демонтаж на режещия диск	9	193
Монтаж на режещия диск	10	193
Забранени начини на употреба (фиксиран на обратно с менгеме)	11	194
Индикатор за ниво на батерия	12	194
Монтаж на прахосъбирателя	13	194
Смяна на лампата	14	194

Регулиране на основата и диска на циркуляра за да се поддържа перпендикулярното му положение.	15	194
Избор на приставки и аксесоари	—	195

1. Инспекция на диска

Тъй като използването на изтъпен диск намалява ефективността и затрудняват работата на мотора, заточете или подменете режещите дискове, веднага щом забележите следи от износване.

ВНИМАНИЕ

Ако се използва трион с притъпено острие, реактивната сила се увеличава по време на рязане. Избягвайте употребата на трион с притъпено острие без поправка.

2. Инспекция на фиксиращи винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от злополуки и нараняване.

3. Поддръжка на мотора

Намотката на мотора е важна част от този инструмент. Избягвайте повреждане и внимавайте, за да избегнете контакт с почистващото масло или вода.

След 50 часа на употреба, почистете мотора чрез продухване във вентилационните отвори на корпуса на мотора с пистолет за сух въздух или друг инструмент (Фиг. 17).

Прах или натрупване на частици в мотора може да доведе до повреда.

4. Проверка и поддръжка на долния предпазител

Винаги проверявайте дали долният предпазител се движи безпрепятствено.

В случай на неизправност, незабавно поправете долния предпазител.

За почистване и поддръжка използвайте пистолет за въздух или друг инструмент за почистване чрез продухване на пространството между долния предпазител и капака на колелото, както и въртящата се част на долния предпазител със сух въздух (Фиг. 17).

Това е ефективно за емисии от стружки или други частици.

Натрупването на стружки или други частици около долния предпазител може да доведе до неправилна работа или повреда.

ПРЕДУПРЕЖДЕНИЕ

За да предотвратите вдишване на прах или раздразнение на очите, носете предпазни очила и маска за прах, когато използвате пистолета за въздух или друг инструмент за почистване на долния предпазител, вентилационните отвори или други части на продукта.

Осигурете гладко движение на долния предпазител Въртяща се част на долния предпазител Разстояние между долния предпазител и капака на колелото Отвор на корпус Пистолет за въздух

Фиг. 17

5. Регулиране на основата и диска на циркуляра за да се поддържа перпендикулярното му положение.

Ъгълът между основата и циркулярния диск е настроен на 90°, но ако този прав ъгъл се загуби по някаква причина, направете следното:

(1) Обърнете основата нагоре (Фиг. 15) и отвийте крилчатия болт.
(2) Сложете инструмент прав ъгъл (правоъгълен триъгълник) към основата и циркулярния диск и, завъртайки стопорния винт с права отвертка, наместете позицията на основата така, че да се получи желаният прав ъгъл.

6. Проверка за прах

Прахът може да се отстрани с чиста кърпа, напоена със сапунена вода.

Не използвайте белина, хлор, бензин или разредител за бои, тъй като те ще увредят пластмасата.

7. Съхранение

Да се съхранява при температура под 40°C намясто, недостъпно за деца.

ЗАБЕЛЕЖКА

Съхранение на литиево-йонни батерии.

Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение.

Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да ги направи негодни за употреба.

Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет пъти.

Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

8. Сервиз и ремонт

При всички качествени електрически инструменти в крайна сметка се налага сервиз или подмяна на части поради нормалното износване по време на работа. За да сте сигурни, че се използват само оригинални резервни части, всички сервизни и ремонтни работи трябва да се извършват САМО ОТ ОТОРИЗИРАН СЕРВИЗЕН ЦЕНТЪР НА НІКОКІ.

ВНИМАНИЕ

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна.

Важна информация за батерии за безжични инструменти HiKOKI

Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

ГАРАНЦИЯ

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервисен център на HiKOKI.

Информация за шумово замърсяване и вибрации

Измерените стойности отговарят на изискванията на EN62841 и съответстват на ISO 4871.

Измерено А-претеглено шумово ниво: 103 dB (A)

Измерено А-претеглена сила на звука: 92 dB (A)

Неточност K : 3 dB (A).

Носете антифони.

Общи стойности на вибрации (векторна сума) определени съгласно EN62841.

Рязане на ПДЧ:

Стойност на вибрации a_h=2,0 м/сек2

Неточност K = 1,5 м/сек²

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти.

Освен това стойностите могат да се използват за предварителна оценка.

ПРЕДУПРЕЖДЕНИЕ

○ Вибрациите по време на действителна употреба на инструмента могат да се различават от декларираните общи стойности, в зависимост от начина на използване на инструмента.
○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).

ЗАБЕЛЕЖКА

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

OPŠTA BEZBEDNOSNA UPOZORENJA ZA ELEKTRIČNI ALAT

⚠ UPOZORENJE
