BRUKSANVISNING C 18DSL HITACHI

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas. Pode também ser utilizado numa avaliação preliminar de exposição. AVISO ○ O valor de emissão de vibrações durante a utilização da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta. ○ Identifi car as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho). NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio. 0000BookC18DSL.indb630000BookC18DSL.indb63 2019/02/2215:06:572019/02/2215:06:5764 Svenska c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget. Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor. d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget. En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador. e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen. På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om tillbehör för anslutning av dammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt. Användning av damminsamling kan minska dammrelaterade faror. h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper. En oförsiktig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.

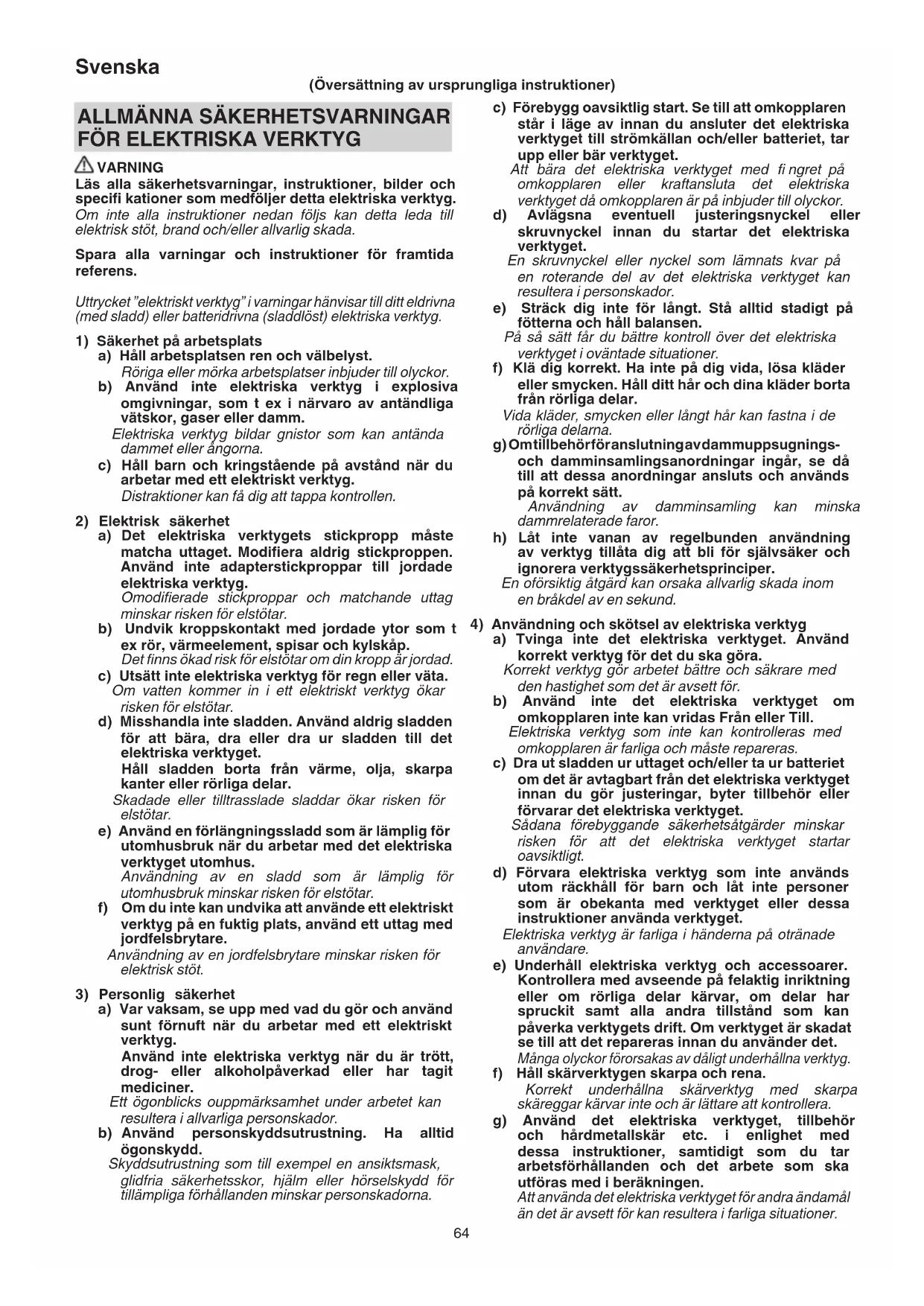

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för. b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras. c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt. d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på otränade användare. e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg. f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera. g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen. Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

VARNING Läs alla säkerhetsvarningar, instruktioner, bilder och specifi kationer som medföljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida referens. Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Röriga eller mörka arbetsplatser inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna. c) Håll barn och kringstående på avstånd när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifi era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifi erade stickproppar och matchande uttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp. Det fi nns ökad risk för elstötar om din kropp är jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar. d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar. f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personskyddsutrustning. Ha alltid ögonskydd. Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna. (Översättning av ursprungliga instruktioner) 0000BookC18DSL.indb640000BookC18DSL.indb64 2019/02/2215:06:582019/02/2215:06:5865 Svenska h) Håll handtag och gripytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren. En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri. b) Använd verktyg endast med specifi kt avsedda batteri. Användning av annat batteri kan orsaka risk för skada eller brand. c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan. Kortslutning av batteripolerna kan orsaka brännskada eller brand. d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp. Vätska som läcker från batteriet kan orsaka irritation eller brännskador. e) Använd inte ett batteri eller verktyg som har skadats eller modifi erats. Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada. f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur. Exponering för brand eller temperatur över 130°C kan orsaka explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar. Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska. b) Serva aldrig skadade batterier. Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

VARNING!: Håll händerna borta från skärytan och sågklingan. Håll din fria hand på verktygets handtag eller på motorkåpan. Om båda händerna håller i sågen kan de inte skadas av sågklingan. b) Stick inte händerna under arbetsstycket. Klingskyddet kan inte skydda dig mot sågklingan under arbetsstycket. c) Ställ in skärdjupet i förhållande till arbetsstyckets tjocklek. Minder än en hel tand av sågklingans tänder får vara synlig under arbetsstycket. d) Håll aldrig arbetsstycket i dina händer eller över benet medan du skär. Fäst arbetsstycket i ett stabilt underlag. Det är viktigt att arbeta omsorgsfullt för att minimera risken att råka ut för personskador, att sågklingan fastnar och att tappa kontrollen. e) Håll det elektriska verktyget vid isolerade greppytor när du utför ett arbete där skärverktyget kan komma i kontakt med gömda kablar eller dess egen sladd. Kontakt med en ”ledande” ledning kommer också göra utsatta metalldelar på det elektriska verktyget ”ledande” och ge operatören en stöt. f) Använd alltid klyvstöd eller en rak styrlinjal vid klyvning. Detta förbättrar exaktheten vid klyvning och minskar risken för att sågklingan ska fastna. g) Använd alltid sågklingor med rätt storlek och form (diamantformad kontra rund) med bågformade hål. Klingor som inte passar till sågen roterar excentriskt och gör arbetet svårkontrollerat. h) Använd aldrig skadade eller felaktiga brickor eller bultar. Brickorna och bultarna är specialdesignade för din såg för att ge bästa prestanda och säkerhet under arbetet. Orsaker för kast och tillhörande varningar - bakslag är en plötslig reaktion på en fastklämd eller skev sågklinga, vilket leder till att en okontrollerad såg lämnar arbetsstycket och kastas mot användaren; - när sågklingan kläms fast på grund av att virket nyper stannas sågklingan och motorns kraft förorsakar att verktyget kastas bakåt mot användaren; - om sågklingan blir sned eller skev under användning, så kan tänderna vid sågklingans bakre del arbeta sig in i arbetsstyckets yta, vilket leder till att sågklingan lyfts upp ur sågskåran och kastas bakåt mot användaren. Kast är resultatet när sågen används felaktigt och/eller felaktiga användningssätt eller villkor och kan undvikas genom att vidta vederbörliga försiktighetsåtgärder som visas nedan. a) Ta ett fast grepp med båda händerna om sågen och håll armarna så att de kan ta emot kraften vid ett kast. Stå med kroppen på endera sidan om sågklingan, aldrig i linje med den. Ett kast kan leda till att sågen hoppar bakåt, men kraften kan kontrolleras av användaren om särskild försiktighet iakttas. b) Släpp startknappen och håll sågen kvar i arbetsstycket tills att sågklingan har stannat helt, om sågklingan har fastnat eller om du av någon anledningen vill avbryta ett skär. Försök aldrig att ta bort sågen från arbetsstycket eller att dra sågen bakåt medan sågklingan roterar då detta kan orsaka kast. Undersök och vidta korrigerande åtgärder för att minska risken för bändning av sågklingan. c) Inför omstart av sågen i ett arbetsstycke, centrera sågklingan i sågspåret så att sågens tänder inte sitter fast i materialet. Om sågklingan sitter fast kan den arbeta sig uppåt i arbetsstycket eller förorsaka ett bakslag när sågen startas igen. d) Stötta upp stora skivor för att minska risken för kast och för att sågklingan kläms fast. Stora skivor har en benägenhet att bågna under sin egen vikt. Stöd måste därför placeras under skivan på båda sidor nära skärlinjen och nära skivans kant. 0000BookC18DSL.indb650000BookC18DSL.indb65 2019/02/2215:06:582019/02/2215:06:5866 Svenska e) Använd inte slöa eller skadade sågklingor. Slöa eller felaktiga sågklingor åstadkommer smala spår, vilka kan orsaka stark friktion, att sågklingan fastnar och att ett kast sker. f) Låsspakarna för sågdjup och fasjustering måste vara ordentligt åtdragna innan sågningen påbörjas. Om sågklingans inställning ändras under sågning kan det leda till tvära stopp eller kast. g) Var extra försiktig när du sågar i existerande väggar eller andra blinda utrymmen. Den utskjutande sågklingan kan stöta på föremål som i sin tur förorsakar ett kast. Klingskyddets funktion a) Kontrollera före varje användning att klingskyddet fungerar som det ska. Använd inte sågen om klingskyddet inte rör sig fritt eller stängs omedelbart. Kläm aldrig fast klingskyddet i öppet läge. Om sågen har tappats av misstag kan skyddet ha blivit deformerat. Ta i greppet och dra tillbaka klingskyddet samt kontrollera i alla vinklar och skärdjup att skyddet rör sig fritt och inte rör vid varken sågklingan eller någon annan del. b) Kontrollera klingskyddets fjädring. Om skyddet och fjädern inte fungerar tillfredsställande, måste service utföras innan sågen används. Klingskyddet kan gå trögt på grund av skadade delar, klibbiga avlagringar eller fi berdamm. c) Klingskyddet får endast dras tillbaka manuellt vid speciella arbetsmoment som inför ”instick” och ”girsågning”. Dra tillbaka klingskyddet med handtaget och släpp sedan klingskyddet direkt när sågklingan kommer i kontakt med arbetsstycket. Vid all annan sågning ska klingskyddet fungera automatiskt. d) Se alltid till att klingskyddet täcker sågklingan innan sågen sätts ner på arbetsbänken eller golvet. En oskyddad, avstannande sågklinga leder till att sågen förfl yttar sig bakåt och skär i allt som kommer i dess väg. Tänk på att det tar tid för sågklingan att stanna efter det att startknappen har släppts. YTTERLIGARE SÄKERHETSVARNINGAR

1. Temperaturen vid batteriuppladdningen skall ligga

omkring 0°C – 40°C. Om batteriet laddas i en temperatur som underskrider 0°C, kan det resultera i överladdning som kan skada verktyget. Batteriet kan inte laddas i temperaturer som överstiger 40°C. En temperatur på 20°C – 25°C rekommenderas för bästa laddningsresultat. 2 Låt aggregatet vila i ca. 15 minuter mellan varje laddning. Ladda inte mer än två batterier i följd.

3. Se till att inga främmande föremål hamnar i verktyget

genom batteriöppningen eller uttagen.

4. Ta aldrig isär vare sig det uppladdningsbara batteriet

eller laddningsaggregatet.

5. Se till att det uppladdningsbara batteriet inte kortsluts.

Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

6. Kasta inte batteriet i öppen eld. Om batteriet blir bränt

7. Långvarig användning utan uppehåll kan leda till

överhettning av verktyget, vilket kan skada motorn och strömbrytaren. Se till att låta sågen vila ett tag, om dess ytterhölje blivit varmt.

8. Se till att inga föremål eller främmande ämnen

hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

9. Så snart batteriets efterladdningstid blir för kort för

verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

10. Använd endast bladdiameter angivet på maskinen.

11. Använd inga sliphjul.

12. Använd inte sågblad som är deformerade eller spruckna.

13. Använd inte blad av snabbstål.

14. Använd inte blad som inte motsvarar den karakteristik

som specifi ceras i dessa instruktioner.

15. Stoppa inte sågbladen genom att anbringa tryck från

16. Se alltid till att sågbladen är vassa.

17. Se till att det nedre klingskyddet rör sig smidigt och fritt.

18. Använd aldrig cirkelsågen med klingskyddet fi xerat i

19. Se till att skyddssystemets returmekanism fungerar på

20. Såga aldrig med cirkelsågen när sågbladet är vänt uppåt

21. Se till att det inte fi nns främmande föremål såsom spikar

och dylikt i arbetsstycket.

22. Sågbladet bör vara från 165 mm till 150 mm.

23. Lägg timret på arbetsbänken för sågning beroende på att

bladet sågar igenom timret. Om du använder en fyrkantig kubb som arbetsbänk, skall du se till att underlaget under kubben är jämnt så att den står stadigt. En ostabil arbetsbänk kan vara orsak till olycksfall. (Bild 3) För att undvika möjliga olyckor, se alltid till att den del som är kvar efter sågning är ordentligt fastsatt och hålls kvar på arbetsbänken.

24. Akta dig för bakslag vid bromsning

Denna cirkelsåg har en elektrisk broms som kopplas in när startomkopplaren släpps fri. Håll ett stadigt tag i sågen vid bromsning på grund av att sågen kan slå bakåt när bromsen tar.

25. Håll inte fast och fäst inte strömbrytarlåset. Håll dessutom

fi ngrarna borta från avtryckaren, när cirkelsågen bärs omkring. I annat fall fi nns det risk för att strömbrytaren slås till (läget ON) av misstag, vilket kan leda till olycksfall.

26. Kontrollera materialet du ska såga, före sågning.

Om materialet som ska kapas kan utveckla skadligt eller giftigt damm, måste dammpåsen eller korrekt dammutsugningssystem vara tätt anslutet till dammutloppet.

27. lnnan du börjar såga, skall du se till att sågbladet roterar

med dess fulla rotationshastighet.

28. Om sågbladet stannar under pågående sågning eller

du hör ett ovanligt ljud under sågningen, skall du genast friställa startomkopplaren.

29. Vridning av eller våldsamt tryck på sågen under

pågående sågning kan resultera i orimlig påfrestning av motorn. Försök alltid att såga rakt och försiktigt.

30. Undvik att såga i ett tillstånd där bottenplattan är

upplyft från arbetsstycket, eftersom det annars fi nns risk för att motorn låser sig.

31. Förberedelse och kontroll av arbetsmiljö Se till att

arbetsplatsen uppfyller alla villkor i föreskrifterna.

32. Se till att batteriet är ordentligt monterat. Om det är något

löst kan det ramla av och orsaka skada.

33. Ta ut batteriet ur cirkelsågen efter avslutat arbete.

34. Kontrollera efter sågbladets montering att låsspaken har

dragits åt ordentligt.

35. Om den vänstra bulten skruvas åt av något annat verktyg

än den medföljande hylsnyckeln fi nns det risk för att den dras åt för hårt eller för löst, vilket kan resultera i olycksfall.

36. Efter att du har justerat skärdjupet, se till att dra åt

vingmuttern ordentligt. Om du inte gör detta kan skada uppstå. (bild 4) 0000BookC18DSL.indb660000BookC18DSL.indb66 2019/02/2215:06:582019/02/2215:06:5867 Svenska

37. Efter att du har justerat lutningsvinkeln, se till att dra åt

vingmuttern ordentligt. Om du inte gör detta kan skada uppstå. (bild 5)

38. De värden som fi nns på den lutande mätarens bas

fungerar endast som en ungefärlig riktlinje. För kapning i lutande läge, använd cirkelsågen efter att du har justerat vinkeln mellan basen och sågbladet med en gradskiva, etc.

39. Dra ut batteriet innan du utför några justeringar, service

40. Se till att strömbrytaren står i läge OFF (av). Om

batteriet installeras på det elektriska verktyget medan strömbrytaren står i läge ON (på), kommer det elektriska verktyget att starta omedelbart vilket kan orsaka en allvarlig olycka.

41. Om cirkelsågen lämnas liggande i ett visst läge med

batteriet isatt fi nns det risk för att strömbrytarlåset kommer i kontakt med golvet och/eller väggen, så att lampan tänds och fortsätter lysa. Var försiktig eftersom kontinuerlig belysning kan snabbt ladda ur ett fulladdat batteri.

42. Försök aldrig använda cirkelsågen upp och ner i ett

skruvstäd. Detta sätt att såga är ytterst farligt och kan leda till allvarliga olycksfall. (Bild 11)

43. Använd lampan endast under pågående sågning.

Om lampan lyser i andra lägen fi nns det risk för att strömbrytaren slås till (läget ON) av misstag, vilket kan leda till olycksfall.

44. Glödlampan är mycket het strax efter att den slocknat.

Se till att glödlampan svalnat ordentligt, innan den byts ut, för att undvika brännskada.

45. Var noga med att byta ut glödlampan mot en ny

glödlampa med överensstämmande form på sockeln och korrekt märkdata (12 V, 5 W). Se till att den nya glödlampan sätt i ordentligt och på korrekt sätt, för att den inte ska lossna och/eller orsaka överhettning.

46. Kontrollera utsidan och se till att det inte fi nns någon

47. Använd en sågklinga med ett indikerat varvtal som är lika

med eller högre än verktygets varvtal.

48. Använd en sågklinga som passar materialet du tänker

49. Använd alltid verktyget och batteriet vid temperaturer

mellan -5°C och 40°C.

VARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning. I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.

I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om

så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.

3. Om batteriet överhettas under för hög belastning kan

batteriet ta slut. Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat. Vidare, var god beakta följande varningar och föreskrifter. VARNING För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.

Vid arbete se till att damm och smuts inte faller på batteriet. ○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet. ○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts. ○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

2. Gör inte hål i batteri med skarpa föremål så som spik,

slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

3. Använd inte uppenbarligt skadat batteri eller batteri som

4. Använd inte batteriet med polerna omvända.

5. Anslut inte direkt till ett elektriskt uttag eller uttaget för

cigarettändare i en bil.

6. Använd inte batteri för andra syften än de som anges.

7. Om batteriladdningen inte lyckas avslutas trots att den

angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

8. Utsätt inte batteriet för höga temperaturer eller

högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.

9. Håll borta från eld så snart läckage eller illaluktande lukt

10. Använd inte på plats där stark statisk elektricitet skapas.

11. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller

missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

12. Lägg inte batteriet i vätskor och se till att vätskor inte

tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas. FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen

gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp. Om inget görs kan vätskan orsaka ögonproblem.

2. Om vätskan kommer i kontakt med din hud eller dina

kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det fi nns en chans att det kan orsaka hudirritation.

3. Om du upptäcker rost, dålig lukt, överhettning,

missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare. VARNING Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar. ○ Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket. ○ För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn. 0000BookC18DSL.indb670000BookC18DSL.indb67 2019/02/2215:06:582019/02/2215:06:5868 Svenska SYMBOLER VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används. C18DSL: Batteridriven cirkelsåg Användaren måste läsa bruksanvisningen för att minska risken för personskador. Ha alltid ögonskydd. Bär alltid hörselskydd. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. V Märkspänning

Hastighet utan belastning Slå PÅ Slå AV Koppla loss batteriet Batterikapacitet Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt Hälften av batteriets energi är förbrukad. Det fi nns tillräckligt med energi kvar i batteriet. Förbjuden åtgärd STANDARDTILLBEHÖR Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 191. Standardtillbehören kan ändras utan föregående meddelande.

Sågning av olika sorters trä. TEKNISKA DATA Modell C18DSL Spänning 18 V Tomgångsvarvtal 3400 min

• Enligt EPTA-procedur 01/2014 Beroende på anslutet batteri. Den tyngsta vikten mäts med BSL1860. ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. BATTERILADDNING Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut till en strömkälla. (Bild 2)

Vid laddning av batteriet med en växelströmskälla ○ Anslut laddarens nätkabel till ett nätuttag. Kontrollampan kommer att blinka i rött (med intervaller på 1 sekund) efter anslutning av nätkabel till laddaren. FÖRSIKTIGT Använd inte elkablar om de är skadade. Se till att få de reparerade omedelbart. Vid laddning av batteriet med bilens 16 V-likströmsuttag (UC18YML2) ○ Fäst batteriladdaren på plats i bilen. Använd medföljande remmar för att fästa batteriladdaren på plats och se till att den inte fl yttar på sig plötsligt. (Se Bild 16) FÖRSIKTIGT Placera inte batteriladdaren eller batteriet under förarsätet. Fäst batteriladdaren på plats för att förhindra att den plötsligt fl yttar på sig då detta kan orsaka en olycka. Bild 16 ○ Sätt i cigaretttändaranslutningen i cigarettändaruttaget. Om kontakten är lös och faller ut från cigarettändaruttaget, reparera uttaget. Då uttaget kan vara trasigt rekommenderas du att kontakta din lokala bilförsäljare. Fortsatt användning av uttaget kan resultera i en olycka på grund av överhettning.

2. Sätt i batteriet i laddaren. (Bild 2)

Sätt i batteriet ordentligt i laddaren.

Laddningen sätts igång efter batteriets isättning i laddaren. Signallampan lyser i rött. När batteriet blir fullt laddad kommer signallampan att blinka röd. (Med intervaller på 1 sekund) (Se Tabell 1) ● Hur signallampan lyser/blinkar till Hur signallampan lyser/blinkar till före laddnings-start, under pågående laddning och efter slutförd laddning visas i nedanstående Tabell 1. 0000BookC18DSL.indb680000BookC18DSL.indb68 2019/02/2215:06:582019/02/2215:06:5869 Svenska Tabell 1 Signallampans indikationer Indikeringslampan lyser eller blinkar. Före laddning Blinkar (röd) Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Under pågående laddning Lyser (röd) Lyser ihållande Laddningen fullbordad Blinkar (röd) Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Går inte att ladda Flimrar (röd) Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder) Fel i batteriet eller laddaren Överhettad beredskapsläge Lyser (grön) (UC18YML2) Lyser ihållande Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat). Blinkar (röd) (UC18YFSL) Lyser 1 sekund. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Laddning med strömkälla i en bil är möjlig (UC18YML2) Blinkar (grön) Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Fel i batteriet eller laddaren ANMÄRKNING: I standby-läget för kylning av batteri, kyler UC18YML2 / UC18YFSL det överhettade batteriet med hjälp av en kylfl äkt. (Kylfl äkten fungerar dock inte när batteriet laddas med bilens 12 V-likströmsuttag.) ● Angående temperaturer och laddningstid för batteriet. Temperaturer och laddningstider blir som visas i Tabell 2 Tabell 2 Laddare Batteri UC18YFSL UC18YML2 (AC/DC)*

Laddningsspänning V 14,4V – 18V Vikt kg 0,5 0,7 Temperaturer vid vilka batterierna kan laddas 0oC – 50oC Laddningstid för batterikapacitet, ca. (vid 20oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Växelström strömkälla / Likströms 12V (bil) strömkälla ANMÄRKNING Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen. <UC18YML2> Speciell vid användning av en likströms 12V strömkälla i en bil kan det kräva längre uppladdningstid vid höga temperaturer.

4. Koppla loss laddarens nätsladd från behållaren

eller cigarettändaruttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur

laddaren. ANMÄRKNING Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det. FÖRSIKTIGT ○ Det kan hända att signallampan på laddaren lyser grön under 1 sekund och släcks under 0,5 sekunder (av 0,5 sekunder) när batteriet laddas medan det blivit varmt, beroende av att det fått ligga i solen eller när det sätts i laddaren strax efter avslutat bruk. Om detta är fallet, låt batteriet svalna först innan du startar uppladdning. ○ När signallampan börjar fl imra snabbt i rött (med intervaller om 0,2 sekunder) måste batteriets isättningsöppning kontrolleras för främmande ämnen, som måste tas bort. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad. 0000BookC18DSL.indb690000BookC18DSL.indb69 2019/02/2215:06:582019/02/2215:06:5870 Svenska ○ Det tar ca tre sekunder för den inbyggda mikrodatorn att avkänna att batteriet laddas med laddaren urtagen. Vänta därför i minst tre sekunder innan batteriet på nytt sätts i laddaren för fortsatt laddning. Det kan hända att batteriet inte laddas upp på korrekt sätt om batteriet sätts i laddaren på nytt inom tre sekunder. ○ Kontrollera biluttagets spänning när indikatorlampan blinkar kontinuerligt grön (var 0,2:e sekund). (UC18YML2) Om spänningen är 12 V eller lägre, indikerar detta att bilbatteriet har försvagats och inte kan laddas. ○ Om indikatorlampan inte blinkar rött (varje sekund) trots att laddarsladden eller cigarettändarkontakten är ansluten till strömmen, indikerar detta att laddarens skyddskrets kan vara aktiverad. Koppla bort sladd eller kontakt från strömmen och återanslut efter cirka 30 sekunder. Om detta inte får indikatorlampan att blinka rött (varje sekund), lämna in laddaren till HiKOKIs auktoriserade servicecenter.

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida Borttagning och isättning av batteri 1 192 Laddning 2 192 Hur man säkrar material för skärning

Justering av skärdjup 4 192 Justering av lutningsvinkel 5 192 Justera stödet 6 192 Kaplinje 7 193 Startomkopplarens manövrering 8 193 Demontering av sågblad 9 193 Montering av sågblad 10 193 Förbjudna användningsmetoder (fäst upp och ned med skruvstycke)

Indikeringslampa för kvarvarande batteri

Montering av dammuppsamlaren 13 194 Byta glödlampa 14 194 Justering av bottenplattans och sågbladets vinkelräthet

Val av tillbehör ― 195

UNDERHÅLL OCH INSPEKTION

1. Kontroll av sågblad

Byt ut eller slipa sågbladet så snart det är slött eller slitet, eftersom användning av ett slött sågblad sänker arbetseff ektiviteten och kan också resultera i motorns funktionsavbrott. FÖRSIKTIGT Användning av ett slött sågbad leder till ökad reaktiv kraft vid sågning. Undvik därför att använda ett slött sågblad.

2. Knotroll av skruvförband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna skulle lossa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Underhåll av motorenhet

Motorlindningen är en viktig del av detta verktyg. Undvik skada och var noga med att undvika kontakt med rengöringsolja eller vatten. Efter 50 timmars användning, rengör motorn genom att blåsa in i ventilationshålen i motorhuset med torr luft från en luftpistol eller annat verktyg (Bild 17). Damm eller partikelansamling i motorn kan resultera i skador.

4. Kontroll och underhåll av klingskyddet

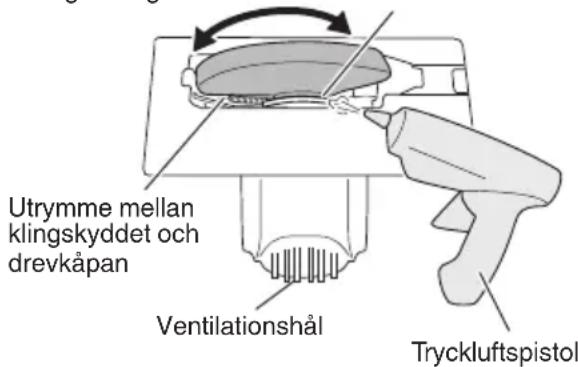

Se alltid till att klingskyddet rör sig smidigt. Klingskyddet skall omedelbart repareras i händelse av felfunktion. För rengöring och underhåll, använd en tryckluftspistol eller annat verktyg för att blåsa rent området mellan klingskyddet och drevkåpan samt den roterande delen med torr luft (Bild 17). På detta sätt kan man enkelt avlägsna spån och annan smuts. Ansamling av spån eller annan smuts runt klingskyddet kan resultera i felfunktion eller skada. VARNING För att undvika inandning av damm och ögonirritationer, ska du använda skyddsglasögon och ansiktsmask när du använder en tryckluftspistol eller ett annat verktyg för att rengöra klingskyddet, ventilationshålen eller andra delar av produkten. Kontrollera att klingskyddet rör sig smidigt Klingskyddets roterande del Ventilationshål Utrymme mellan klingskyddet och drevkåpan Tryckluftspistol Bild 17

5. Justering av bottenplattans och sågbladeta

vinkelräthet Vinkeln mellan bottenplattan och sågbladet har ställts in på 90˚. Om vinkelrätheten går ur läge breoende på en eller annan orsak, kan den justeras på följande sätt: (1) Vänd upp bottenplattan (Bild 15) och lossa vingbulten. (2) Sätt en vinkelhake mot bottenplattan och sågbladet. Använd en skruvmejsel för att vrida på ställskruven med spår, så att du kan fl ytta på bottenplattan tills vinkeln blir den rätta.

6. Borttorkning av sågdamm

Sågdamm kan torkas bort från plasthöljet med hjälp av en ren trasa fuktad i tvålvatten. Använd inte blekningsmedel, klor, bensin eller thinner, eftersom det kan skada plasten.

Förvara cirkelsågen på en plats där temperaturen understiger 40°C och utom räckhåll för barn. ANMÄRKNING Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras. En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen. 0000BookC18DSL.indb700000BookC18DSL.indb70 2019/02/2215:06:582019/02/2215:06:5871 Svenska Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger. Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier.

8. Service och reparation

Alla elverktyg av hög kvalitet kräver förr eller senare service eller utbyte av delar till följd av slitage från normal användning. För att garantera att endast äkta utbytesdelar används måste all service och reparation utföras av en av HiKOKI auktoriserad serviceverkstad. FÖRSIKTIGT Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar). GARANTI Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad. Information angående buller och vibrationer Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871. A-vägd ljudeff ektnivå: 103 dB (A) A-vägd ljudtrycksnivå: 92 dB (A) Osäkerhet K: 3 dB (A) Använd hörselskydd. Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841. Vid kapning av spånskiva: Vibrationsavgivning värde a

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg. Det kan också användas vid preliminäruppskattning av exponering. VARNING ○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på. ○ Identifi era säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används). ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. 0000BookC18DSL.indb710000BookC18DSL.indb71 2019/02/2215:06:582019/02/2215:06:5872 Dansk Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader. c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det. Hvis du har fi ngeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker. d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

fuldt omdrejningstal.
