CS 45Y - Såg HITACHI - Gratis bruksanvisning och manual

Produkttyp	Motorsåg
Märke	Hitachi
Modell	CS 45Y
Motorns slagvolym	45 cc
Strömkälla	Bensin (2-takt)
Svärdlängd	18 tum (45 cm)
Kedjedelning	3/8 tum
Kedjebredd	0,050 tum (1,3 mm)
Bränsletankens kapacitet	0,5 L
Oljetankens kapacitet	0,3 L
Vikt (utan svärd och kedja)	5,5 kg (12,1 lbs)
Totala mått (L x B x H)	450 x 250 x 280 mm
Tomgångsvarvtal	13 000 rpm
Kedjebroms	Ja
Automatisk oljepump	Ja
Vibrationsdämpning	Ja
Underhåll	Regelbunden kedjeslipning, rengöring av luftfilter, byte av tändstift
Säkerhetsfunktioner	Kedjebroms, handskydd, gasspärr
Tillgång på reservdelar	Allmänt tillgängliga inklusive kedja, svärd, förgasare, filter

Vanliga frågor - CS 45Y HITACHI

Vilken bränsleblandning används för Hitachi CS 45Y motorsågen?

Använd en 50:1-blandning av blyfri bensin och 2-takts motorolja (t.ex. 1 gallon bensin till 2,6 oz olja). Använd alltid färskt bränsle och blanda noggrant.

Hur justerar jag kedjespänningen?

Lossa svärdmuttrarna något, vrid spännskruven medurs för att dra åt, lyft sedan svärdet och dra åt muttrarna igen. Kedjan ska fjädra tillbaka när den dras bort från svärdet.

Hur ofta ska jag slipa kedjan?

Slipa när sågen producerar damm istället för spån eller du behöver extra kraft för att såga. Vanligtvis var 2-3 timmars användning. Använd en 5/32 tums rundfil för 3/8 tums kedjedelning.

Vilken typ av svärds- och kedjeolja ska jag använda?

Använd en högkvalitativ, klibbig svärds- och kedjeolja som fäster på kedjan. Använd inte använd eller smutsig olja. I kallt väder (<0°C), använd vinterolja.

Varför startar inte min CS 45Y?

Kontrollera gammalt bränsle, tändstiftets skick, igensatt luftfilter och korrekt choke-funktion. Se till att kedjebromsen är urkopplad och att på/av-knappen är i 'I'-läge.

Hur rengör jag luftfiltret?

Ta bort luftfilterlocket, ta ut filtret och tvätta det i varmt såpvatten. Skölj, krama ur och låt lufttorka helt. Olja lätt med 2-taktsolja innan återmontering.

Vilket tändstift rekommenderas för denna modell?

Använd ett NGK BPMR7A eller motsvarande med ett gap på 0,5 mm (0,020 tum). Byt efter 50 drifttimmar.

Hur förvarar jag motorsågen under längre perioder?

Töm bränsletanken, kör motorn tills den stannar för att tömma förgasaren, rengör sågen, ta bort kedjan och svärdet och förvara på en torr plats. Applicera ett tunt oljeskikt på metalldelar.

Vilken skyddsutrustning ska jag använda med denna motorsåg?

Använd alltid hjälm med visir, hörselskydd, motorsågsbyxor, handskar och stålhätta skor. Arbeta aldrig ensam eller utan ordentlig utbildning.

Var hittar jag reservdelar till CS 45Y?

Delar finns hos Hitachi/Metabo HPT-återförsäljare, onlinebutiker och genom den officiella deldiagrammet. Vanliga delar inkluderar kedjor, svärd, kedjehjul och filter.

BRUKSANVISNING CS 45Y HITACHI

Läs igenom bruksanvisningen noga före verktygets användning.

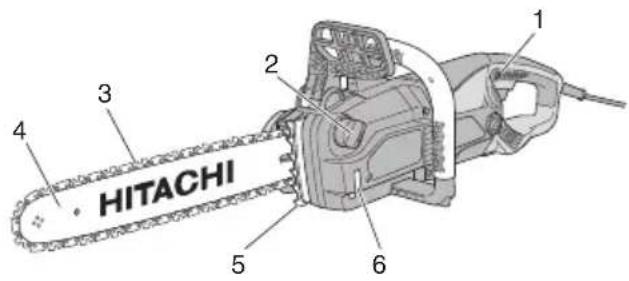

1. Låsfrigöringsknapp: Knappen som förhindrar oavsiktlig manövrering av avtryckaren.
2. Lock oljetank: Lock för stängning av oljetanken.
3. Sågkedja: Kedja som fungerar som skärverktyg.
4. Svärd: Den del som stöder och leder sågkedjan.
5. Barkstöd: Anordning som ska fungera som pivå vid kontakt med ett träd eller en stock.
6. Oljekontrollglas: Fönster för att kontrollera mängden kedjeolja.
7. Kedjebroms: Anordning för att stoppa eller låsa sågkedjan.
8. Främre handtag: Stödhandtag placerat på eller mot framsidan av enheten.
9. Bakre handtag: Stödhandtag placerat på ovansidan av enheten.
10. Omkopplare: Anordning som aktiveras med fi ngret.
11. Sidoskydd: Skyddshölje för sågkedjesvärdet, kopplingen och kedjedrevet när kedjesågen används.
12. Spänningsvred: Apparat för att justera kedjans spänning.
13. Vred: Vred för att fästa spänningsvredet och sidoskyddet.
14. Kedjeskydd: Skydd för svärdet och sågkedjan så att de inte skadas när apparaten inte används.
15. Kontaktklämma: Ett redskap för att förhindra att kontakten lossar från uttaget på en förlängningssladd.

Läs alla säkerhetsvarningar och alla instruktioner.

Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket “elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.

Röriga eller mörka arbetsplatser inbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.

Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.

c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.

Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget.

Modifiera aldrig stickproppen.

Använd inte adapterstickproppar till jordade elektriska verktyg.

Omodifi erade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp.

Det fi nns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta.

Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget.

Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg.

Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrustning som till exempel ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömskällan och/eller batteriet, tar upp eller bär verktyget.

Att bära det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar.

Vida kläder, smycken eller långt här kan fastna i de rörliga delarna.

g) Omtillbehörföranslutningavdammuppsugnings- och damminsamlinganordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska dammrelaterade faror.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra.

Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till.

Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller batteriet från det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift.

Om verktyget är skadat se till att det repareras innan du använder det.

Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

5) Service

a) Låt en kvalificerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ.

När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSFÖRESKRIFTER FÖR KEDJESÅGAR

1. Se till att hålla kroppsdelar borta från sågkedjan när kedjesågen är i drift. Innan du startar kedjesågen, se till att sågkedjan inte är i kontakt med något. Ett ögonblick ouppmärksamhet när du använder kedjesågen kan orsaka att dina kläder eller kroppsdelar kommer i kontakt med sågkedjan.
2. Håll alltid kedjesågen med din högra hand på det bakre handtaget och din vänstra hand på det främre handtaget. Att hålla kedjesågen med omvänt grepp ökar risken för personskada och bör alltid undvikas.
3. Håll det elektriska verktyget endast på den isolerade grepytan då sågkedjan kan komma i kontakt med gömda kablar eller dess egen kabel. Sågkedjor som kommer i kontakt med en "ledande" ledning kan göra utsatta metalldelar på det elektriska verktyget "ledande" och ge operatören en stöt.
4. Bär skyddsglasögon och hörselskydd. Ytterligare skyddsutrustning för huvud, händer, ben och fötter rekommenderas. Lämplig skyddsklädsel minskar risken för personskada till följd av flygande material eller oavsiktlig kontakt med sågkedjan.
5. Använd inte kedjesågen i ett träd. Att använda kedjesågen när man är i ett träd kan resultera i personskada.
6. Stå alltid stabilt och använd endast kedjesågen när du står på ett fast, stabilt och plant underlag. Hala eller instabila ytor så som stegar kan göra att man tappar balansen eller kontrollen över kedjesågen.
7. Vid kapning av en gren som är spänd, se upp med tillbakafjädring. När spänningen i trädfibrerna släpps kan det hända att den spända grenen slår till operatören och/eller slår kedjesågen ur händerna.
8. Var mycket försiktig när du kapar buskar och unga träd. Tunna material kan göra att sågkedjan fastnar och de kan svinga tillbaka mot dig eller slå dig ur balans.
9. Bär kedjesågen i det främre handtaget med kedjesågen avslagen samt bort från din kropp. Se till att du alltid sätter på kedjeskyddet när du transporterar eller förvara kedjesågen. Korrekt hantering av kedjesågen minskar risken för oavsiktlig kontakt med en sågkedja i rörelse.

10. Följ instruktionerna för smörjning, kedjespänning och byte av tillbehör. Felaktigt spänd eller smörjd kedja kan antingen gå sönder eller öka risken för kast.

11. Håll handtagen torra, rena och fria från olja och fett. Flottiga, oljiga handtag är hala och kan orsaka att du förlorar kontrollen.

12. Kapa endast trä. Använd inte kedjesågen för ändamål den inte är avsedd för. Till exempel: använd inte kedjesågen för att kapa plast, murbruk eller byggnadsmaterial som inte är av trä. Användning av kedjesågen för andra arbeten än de den är avsedd för kan leda till att en riskfylld situation uppstår.

Orsaker och manövrar för att förhindra kast: (Bild 1) Kast kan uppstå när svärdets nos eller spetsen vidrör något eller när träet nyper och klämmer fast sågkedjar i spåret.

En spetskontakt kan i vissa fall orsaka en plötslig bakåtreaktion så att svärdet kastas uppåt och bakåt mot operatören.

Att klämma sågkedjan längs svärdets spets kan också kasta svärdet snabbt bakåt mot operatören.

Var och en av dessa reaktioner kan göra att du tappar kontrollen över motorsågen vilket kan leda till allvarliga personskador. Förlita dig inte blint på de säkerhetsfunktioner som är inbyggda i din såg. Som användare av en kedjesåg bör du utföra flera steg för att förhindra att olyckor eller skador uppstår vid kapning. Rekyl är resultatet när verktyget används felaktigt och/eller felaktiga användningssätt eller villkor och kan undvikas genom att vidta vederbörliga försiktighetsåtgärder som visas nedan:

○ Behåll ett fast grepp med tummar och fingrar runt kedjesågens handtag, med båda händerna på sågen och placera din kropp och arm så att du kan motstå rekylkraften. Operatören kan kontrollera rekylkraften om lämpliga försiktighetsåtgärder vidtagits. Släpp inte taget om kedjesågen.

Såga och sträck dig inte över skulderhöjd. Detta hjälper till att förhindra oavsiktlig kontakt med spetsen och möjliggör bättre kontroll av kedjesågen i oväntade situationer.

○ Använd endast utbytesskenor och kedjor som tillverkaren har angett. Fel utbytesskenor och kedjor kan orsaka att kedjan går sönder och/eller kast.

○ Följ tillverkarens instruktioner för skärpning och underhåll av sågkedjan. Minskad höjd på underställningsklacken kan leda till ökade kast.

Manövrering av kedjebroms:

Om en motorsåg med hög hastighet träffar ett fast föremål kommer det att reagera våldsamt och rekylera. Detta är svårt att kontrollera och kan vara farligt, speciellt med lätta verktyg som tenderar att användas i alla möjliga positioner. Kedjebromsen stannar omedelbart kedjans rotation om det uppstår ett oförväntat kast. Kedjebromsen kan aktiveras genom att trycka handen mot handskyddet eller automatiskt av själva kastet.

Kedjebromsen kan endast återställas efter det att motorn stannats helt. Återställ handtaget till bakre läget (Bild 2). Kontrollera kedjebromsens funktion varje dag.

YTTERLIGARE SÄKERHETSVARNINGAR

1. Använd den elektriska spänningen som står på namnplåten för strömkällan.

Om en högre spänning används kan det leda till skada.

1. Arbeta inte under stress. Vidare, se alltid till att hålla kroppen varm.

2. Innan du påbörjar arbete, tänk först igenom arbetsförfarande som ska utföras och arbeta på att undvika olyckor annars kan skada uppstå.

3. Använd inte i dåligt väder, så som stark vind, regn, snö, dimma eller på platser där stenras eller laviner lätt uppstår.

I dåligt väder kan omdömet sättas ned och vibrationer kan leda till olyckor.

1. Använd inte verktyget när sikten är dålig, så som vid dåligt väder eller på natten. Vidare, använd den inte i regn eller på en plats som utsätts för regn.

Instabilt fotfäste eller att man tappar balansen kan leda till att en olycka uppstår.

1. Kontrollera svärdet och sågkedjan innan du startar verktyget.

○ Använd inte verktyget om svärdet eller sågkedjan är sprucken eller om verktyget är repat eller böjt.

○ Kontrollera att svärdet och sågkedjan är ordentligt monterade. Om svärdet eller sågkedjan är trasig eller löst kan det leda till en olycka.

1. Innan du påbörjar arbete, kontrollera för att se till att omkopplaren inte kopplas in om inte låsfrigöringsknappen först trycks in.

Om verktygen inte fungerar ordentligt, avbryt omedelbart användning och begär reparation from din auktoriserade Hitachi serviceverkstad.

1. Montera sågkedjan korrekt enligt bruksanvisningen.

Om den monteras felaktigt kommer sågkedjan att glida av svärdet och skada kan uppstå.

1. Avlägsna aldrig någon av säkerhetsutrustningarna som kedjesågen är utrustad med (bromsspak, låsfrigöringsknapp, kedjefångare, m.m.).

Vidare, ändra eller koppla inte ur någon av dem.

Skada kan uppstå.

1. I följande fall, slå av enheten och se till att sågkedjan inte längre rör sig:

○ När den inte används eller vid reparation.

○ När du flyttar dig till en ny arbetsplats.

○ Vid inspektion, justering eller byte av sågkedja, svärd, kedjeskydd eller andra delar.

○ Vid borttagning av smuts m.m. från enheten.

○ Vid borttagning av hinder, skräp eller sågspån som uppstått vid arbete från arbetsplatsen.

○ När du tar av enheten eller när du avlägsnar dig från enheten.

○ I andra fall när du känner fara eller anar risker.

Om sågkedjan fortfarande rör sig kan en olycka uppstå.

1. Arbete för vanligen utföras individuellt. När fl era personer är involverade se till att det är tillräckligt med utrymme mellan dem.

Se speciellt till att det inte är någon fara för andra arbetare, vid fällning av träd eller vid arbete på en slänt, om du förväntar att träd kommer att falla, rulla eller glida.

1. Håll ett avständ på minst 15 m till andra personer.

Vidare, vid arbete med flera personer, håll ett avständ på minst 15 m mellan personerna.

○ Det finns en risk att sly slår mot dig eller andra olyckor.

☐ Förbered en visselvarning, m.m. och bestäm lämplig kontaktmetod med andra arbetare i förväg.

1. Kontrollera följande innan fällning av stående träd:

○ Bestäm en säker flyktväg innan fällning.

○ Ta bort hinder (t.ex. grenar, buskar) i förväg.

○ Bestäm vilken riktning trädet kommer att falla och planera fällningen baserat på en omfattande utvärdering av tillståndet på trädet som ska fällas (stammens böjning, stress på grenar, m.m.) och situationen för omgivningen (tillståndet på närgränsande träd, närvaro av hinder, terräng, vind, m.m.).

Vårdslös fällning kan orsaka skada.

1. Kontrollera följande vid fällning av stående träd:

○ Under arbete var mycket uppmärksam på vilken riktning trädet faller.

○ Vid arbete i en slänt, se till att trädet inte rullar, att du alltid jobbar från ovansidan i terrängen.

○ När trädet börjar falla, slå av enheten, varna omgivningen och retirera omedelbart till en säker plats.

○ Slå av verktyget och använd en kil vid arbete om sågkedjan eller svärdet fastnar i trädet.

1. Under användning, om enhetens prestanda försämras eller om du upptäcker något onormalt ljud eller vibration, slå omedelbart av den och avbryt användningen, och kontakta din auktoriserade Hitachi serviceverkstad för inspektion eller reparation.

Om dû fortsätter användning kan skada uppstå.

1. Om enheten råkar tappas eller utsätts för stötar, inspektera den noga för eventuell skada eller sprickor och se till att det inte är någon deformering.

Om enheten är skadad, sprucken eller deformerad kan skada uppstå.

1. När enheten transporteras med bil, fäst den ordentligt för att förhindra att den rör sig.

Det fi nns risk för olycka.

1. Slå inte på enheten medan kedjeskyddet är monterat. Skada kan uppstå.

2. Se till att det inte finns några spikar eller andra främmande föremål i materialet.

Om sågkedjan slår i en spik, m.m., kan skada uppstå.

1. För att undvika att svärdet fastnar i materialet vid kapning på en kant eller när materialets vikt hamnar på svärdet vid kapning, installera ett stöd nära platsen för kapning.

Om svärdet fastnar kan skada uppstå.

1. Om enheten ska transporteras eller förvaras efter användning, ta antingen bort sågkedjan eller fäst kedjeskyddet.

Om sågkedjan kommer i kontakt med din kropp kan en skada uppstå.

1. Vårda enheten ordentligt.

○ Se till att sågkedjan erbjuder optimal kapförmåga för att försäkra att arbete kan utföras säkert och effektivt.

○ Följ bruksanvisningen när du byter sågkedja eller svård, underhåller enheten, fyller på olja, m.m.

1. Be en aff är reparera enheten.

○ Modifiera inte denna produkt då den redan uppfyller gällande säkerhetsstandarder.

○ Överlämna alltid reparationer till din auktoriserad Hitachi serviceverkstad.

Om du försöker reparera enheten själv kan det resultera i en olycka eller skada.

1. Se till att enheten är ordentligt förvarad när du inte använder den.

Häll ut kedjeoljan och förvara den på en torr plats utom räckhäll för barn eller på en läst plats.

1. Om varningsetiketten inte längre är läsbar, flagats av eller på annat sätt är otydlig, sätt på en ny varningsetikett.

För värningsetiketter, kontakta din auktoriserade Hitachi serviceverkstad.

1. Se till att följ lokala regler och förordningar för den plats där du arbetar.

TEKNISKA DATA

Modell CS30Y CS35Y CS40Y CS45Y
Svärdets längd (Maximal kaplängd) 300 mm	350 mm 400 mm	450 mm
Typ av svärd P012-50CR P014-50CR P016-50CR P0H18-50CR
Spänning (i förbruksländer)*1	(110 V, 220 V, 230 V, 240 V)~
Ineff ekt*1	110 V: 1560 W 220 V, 230 V, 240 V: 2000 W
Kedjehastighet utan belastning 14,5 m/s
Typ av kedja	91PX-45(Oregon)	91PX-52(Oregon)	91PX-57(Oregon)	91PX-64(Oregon)
Kedjedelning / Klack 9,53 mm (3/8") / 1,27 mm (0,05")
Kedjedrev Antal tänder: 6
Oljepump Automatisk
Kedjeoljetankens rymd	150 ml
Överbelastningsskydd	Elektriskt
Kedjebroms	Manuellt aktiverad
Vikt*2	5,2 kg	5,4 kg	5,4 kg	5,5 kg

* Kontrollera verktygets namnplåt i.o.m. att den varierar beroende på destinationslandet.
*2 Vikt: Enligt EPTA-Procedure 01/2003

STANDARDTILLBEHÖR

(1) Kedjeskydd ....1
(2) Svärd 1
(3) Kedja....1
(4) Kontaktklämma*....1

* Medföljer inte i vissa försäljningsområden.

Standardtillbehören kan ändras utan föregående meddelande.

EXTRATILLBEHÖR (säljs separat)

(1) Motorsågsolja
(2) Rundfil
(3) Djupmallsverktyg Rundfilen och djupmallsverktyget ska användas för vid slipning av kedjebladen. Se avsnittet "Skärpning av kedjans blad" för hur man använder dessa.
(4) Kedjeskydd Se till att kedjeskyddet sitter på kedjan när den bärs eller när den ska förvaras.

Extratillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

○ Allmän trädkapning.

INNAN ANVÄNDNING

1. Strömkälla

Se till att den använda strömkällan har samma spänning som den angiven på verktygets namnplåt.

2. Nätströmbrytare

Se till att strömbrytaren är i läget OFF (från) innan du ansluter maskinen till strömuttaget så att maskinen inte startar oavsiktligt.

3. Förlängningssladd

När arbetsplatsen befinner sig långt från strömkällan använd en förlängningssladd som är tillräckligt tjock och klarar angiven effekt. Använd kortast möjliga förlängningssladd.

4. Kontrollera kedjans spänning

Felaktig kedjespänning kan leda till skad a på kedjan och svärdet, och kan orsaka allvarliga olyckor. Kontrollera alltid att kedjan är rätt spänd före användning.

5. Fyll oljetanken med olja

Denna enhet sänds utan olja i oljetanken.

Ta bort oljelocket och fyll tanken med olja före användning.

Denna enhet sänds utan olja i oljetanken.

Ta bort oljelocket och fyll på tanken med motorsågsolja (säljs separat) eller SAE 20 eller 30 motorolja. Använd inte smutsig eller försämrad motorolja. Kontrollera oljebehållaren och håll den fyll medan sågen körs.

1. Det rekommendera att en jordfelsbrytare används.

MONTERING AV SÅGKEDJA OCH SVÄRD

WARNING!

○ Använd inte annan sågkedja eller svärd än de som anges i "TEKNISKA DATA".
Se till att slå av brytaren och att kontakten är urkopplad från kontakten.
○ Bär alltid skyddshandskar när du handskas med kedjan.
○ Ätdragningsspännkraften för specialmuttrar har justerats till optimal nivå. Under inga omständigheter, lossa eller dra åt den.

1. Borttagning av sågkedjan

(1) Kontrollera för att se till att kedjebromsen har släppts innan borttagning av sidoskyddet tas bort (Bild 2).
(2) Lossa ratten något och lossa sedan spänningsvredet för att lossa sågkedjans sträckning (Bild 3).
(3) Lossa ratten helt och ta försiktigt bort sidoskyddet.
(4) Ta försiktigt bort svärdet och sågkedjan.

2. Fästning av sågkedjan

(1) Placera svärdet på fästbulten.
(2) Träd sågkedjan över kedjedrevet medan du kontrollera dess riktning och placera sedan sågkedjan i skåran på svärdet (Bild 4).
(3) Placera klämman på sidskyddet på huset, tryck fast sidskyddet, rotera spänningsvredet, passa in kedjans sträckningsstift mot hålet på svärdet och fäst den på sidskyddet (Bilder 5 och 6).

OBSERVERA

Om ratten dras åt innan spänningsvredet har roterats kommer spänningsvredet att läsas fast och kommer inte att rotera.

(4) Tryck försiktigt på toppen på ratten för att sätta i den i skruvhålet, dra fast den och följ sedan instruktionerna i "Justering av kedjespänningen".

OBSERVERA

När du trär sågkedjan över kedjedrevet, håll specialmuttern på plats för att förhindra att kedjedrevet roterar (Bild 7).
○ Om specialmuttern lossas eller dras avsluta omedelbart användning och begär reparation.
Att använda motorsågen som den är kan förhindra kedjebromsen att fungera normalt och leda till farliga situationer.

JUSTERING AV KEDJESPÄNNINGEN

WARNING!

○ Se till att slå av brytaren och att kontakten är urkopplad från kontakten.
○ Bär alltid skyddshandskar när du handskas med kedjan.
- Ätdragningsspännkraften för specialmuttrar har justerats till optimal nivå. Under inga omständigheter, lossa eller dra åt den.
(1) Lyft änden på svärdet och rotera spänningsvredet för att justera sågkedjans spänning (Bild 8).
(2) Justera sågkedjans spänning så att glappet mellan kanten på sågkedjans drivlänkar och svärdet är mellan 0,5 mm och 1 mm när sågkedjan lyfts försiktigt vid mitten på svärdet (Bild 9).
(3) När justeringen har avslutats, lyft änden på svärdet och dra åt ratten ordentligt (Bild 8).
(4) Rotera sågkedjan cirka en halv rotation för att kontrollera att kedjans spänning är korrekt. Se till att bära handskar.

OBSERVERA

Det går inte att rotera sågkedjan, kontrollera för att se till att kedjebromsen inte har aktiverats.

ATT FÄSTA KONTAKTKLÄMMAN

Kabeln som leder från kontakten förhindras att dras ut av kontaktklämman (Bild 10).

KNAPPFUNKTIONER

WARNING!

Fäst inte låsfrigöringsknappen medan den är intryckt. Oavsiktlig intryckning av omkopplaren kan leda till att motorsågen plötsligt startar vilket kan leda till skador.

(1) Se till att motorsågen inte är påslagen och sätt sedan i kontakten i uttaget.
(2) Motorsågen slås på när låsfrigöringsknappen trycks in och slås av när den släpps (Bild 11).

KONTROLL ATT KEDJEOLJA MATAS UT

○ Sågkedjan och svärdet smörjs automatiskt med kedjeolja när motorsågen slås på.
Se till att kedjeolja appliceras normalt på svärdet ända (Bild 12).
○ Om olja inte matas ut efter att kedjan har roterat i två till tre minuter, kontrollera att sågspån inte har samlats runt oljeutsläppet.
○ Mängden olja som matas ut kan justeras med oljejusteringsskruven (Bild 13).
Vid kapning av tjocka trästycken utsätter sågkedjan för stor belastning, så se till att mängden utmatad olja ökas i dessa fall.

OBSERVERA

En mjukstartsfunktion aktiveras när motorsågen slås på och motorsågen startar rotera mjukt.

Vänta till dess att rotationen har kommit upp i fart innan du påbörjar arbetet.

åt av misstag, SKYDDSKRETS

Motorsågen är utrustad med en skyddskrets för att förhindra att den skadas. Motorn kommer automatiskt att stanna om motorsågen utsätts för stor belastning, så som när man tvingar den att kapa genom hårt virke, m.m.

Om detta händer, slå av motorsågen, isolera anledningen till att motorn stannade och slå sedan på den igen. Återuppta arbetet igen först efter det att orsaken till problemet har åtgärdats.

Vänta i minst två sekunder innan du slår på motorsågen igen efter att ha slagit av den efter ett automatiskt stopp.

KAPNING

1. Allmänna kapningsförfarande

(1) Slå PÅ strömmen medan du håller sågen en bit bort från virket som ska kapas. Påbörja endast sågning efter det att enheten har uppnått full hastighet.
(2) När du sågar ett tunt trästycke, tryck den nedre delen på svärdet mot trädet och såga nedåt som visas i Bild 14.
(3) När ett tjockt trästycke sågas, tryck barkstödet på framkanten av enheten mot trästycket och kapa det med hävarmsrörelse medan du använder barkstödet som stödpunkt som visas i Bild 15.
(4) När du kapar träd horisontalt, vrid sågen åt höger så att svärdet är under och håll ovansidan på sidohandtaget med vänster hand. Håll svärdet horisontalt och placera barkstödet som är på framsidan av enheten mot timret. Använd barkstödet som en hävstång, såga in i träet genom att vrida handtaget till höger. (Bild 16)
(5) Vid kapning av träd underifrån, vidrör den övre delen på svärdet lätt mot trädet. (Bild 17)
(6) Förutom att studera hanteringsanvisningarna, se till att få praktiska instruktioner angående hantering av kedjesåg före användning, eller åtminstone träna med kedjesågen genom att kapa längder av runt timmer i en sågbock.
(7) När du kapar stockar eller timmer vilka inte stöds, se till att stödja dem så att de inte rör sig under kapning med en sågbock eller annan lämplig metod.

VIKTIGT

○ Vid kapning av träd underifrån finns det risk att enheten trycks bakåt mot användaren om kedjan stöter i träet.
○ Kapa inte igenom hela stocken underifrån då det finns risk att svärdet fl yger upp utan kontroll när kapningen avslutas.

○ Undvik alltid att en kedjesåg som är igång från att komma i kontakt med marken eller taggtrådsstängsel.

(1) Kapa grenar från ett träd som står:

En tjock gren bör först kapas en bit från stammen. Kapa först cirka en tredjedel underifrån och kapa sedan grenen ovanifrån. Slutligen, kapa sedan av återstående del av grenen jäms med trädets stam. (Bild 18)

VIKTIGT

○ Undvik alltid fallande grenar.
○ Var alltid uppmärksam på rekylerande såg.
(2) Kapning av grenar på fällda träd: Först kapa grenarna som inte vidrör marken, kapa sedan av de som vidrör marken. Kapa först halvvägs från ovansidan och sedan underifrån när man kapar tjocka grenar som vidrör marken. (Bild 19)

VIKTIGT

○ När man kapar av grenar som vidrör marken, var försiktig så att svärdet inte fastnar av trycket.
○ Under det sista steget i kapningen, var uppmärksam på om stocken rullar.

När en stock, placerad som visas i Bild 20 kapas, kapa först cirka en tredjedel underifrån, kapa sedan hela vägen ovanifrån. När du kapar en stock ovanför ett hålrum som visas i Bild 21, kapa först cirka två tredjedelar från ovansidan och kapa sedan uppåt underifrån.

VIKTIGT

○ Se till att svärdet inte fastnar i stocken på grund av trycket.
När du arbeta på en lutande plats, se till att stå på ovansidan av stocken. Om du står nedanför kan det hända att den kapade stocken rullar mot dig.

4. Kapning av träd

(1) Riktskär (① som visas i Bild 22):
Gör ett riktskär i den riktning du vill att trädet ska falla. Djupet på riktskäret ska vara 1/3 av trädets diameter. Fäll aldrig träd utan ordentligt riktskär.
(2) Fällskär (② som visas i Bild 22):

Gör ett fällskär cirka 5 cm ovanför och parallellt med det horisontala riktskäret.

Om kedjan fastnar under kapning, stanna sågen och använd kilar för att frigöra den. Kapa inte igenom trädet.

VIKTIGT

○ Träd ska inte fällas så att de utgör fara för någon person, träffar eventuella elledningar eller orsakar skada på egendom.
○ Se till att stå på ovansidan då trädet troligen kommer att rulla eller glida neråt efter fällning.

SKÄRPNING AV KEDJANS BLAD

OBSERVERA

Se till att strömkällan har kopplats loss från verktyget innan du utför nedan steg.

Bär handskar för att skydda dina händer.

Slöa och utslitna kedjeblad kommer att minska verktygets effektivitet och kommer att placera onödig belastning på motorn och olika delar på maskinen. För att kunna upprätthålla optimal effektivitet, är det nödvändigt att kontrollera kedjebladen ofta och hålla den ordentligt skarpa och justerade. Slipni och justering av underställningsklack ska göras på mitten av svärdet med kedjan ordentligt mo maskinen.

1. Slipning av blad

Håll medföljande rundfi len mot kedjebladet så att en femtedel av dess diameter sticker ut ovanför bladet som visas i Bild 23. Slipa bladen genom att hålla rundfilen i en 30° vinkel mot svärdet som visas i Bild 24, medan du ser till att rundfilen hålls rak, som visas i Bild 25. Se till att alla sågblad fi las med samma vinkel annars kommer kapförmågan att försämras. Lämpliga vinklar för korrekt slipning av bladen visas i Bild 26.

Håll samma längd för samtliga skärtänder.

2. Justering av underställningsklack

För att utföra detta arbete, använd tillbehöret djupmallsverktyget och en vanlig plattfi I som kan köpas i handeln. Dimensionen som visas på Bild 27 kallas underställningsklackens avmätt. Underställningsklackens avmätt anger storleken på skåran (inskärningen) och måste upprätthållas noga. Optimalt avmätt för underställningsklacken för detta verktyg är 0,635 mm.

Efter upprepade slipningar av bladet kommer underställningsklackens avmått att minska. Därför, efter varje 3-4 slipning, placera djupmallsverktyget som visas på Bild 28 och fila bort den del som sticker ut ovanför den övre delen på djupmallsverktyget.

UNDERHÅLL OCH INSPEKTION

1. Inspektera kedjan

(1) Se till att inspektera kedjans sträckning då och då. Om kedjan blivit slak, justera spänningen enligt anvisningarna i "Justering av kedjespänningen".
(2) Skärp kedjebladen enligt anvisningarna "Skärpning av kedjans blad" när de blir slöa.
(3) När sågarbetet har avslutats, smörj in kedjan och svärdet ordentligt genom att trycka in oljeknappen tre eller fyra gångar medan kedjan roterar. Detta kommer att förhindra rost.

2. Rengöring av svärd

När skåran på svärdet eller oljehålen blir tilltäppta med sågspån, kommer oljecirkulationen att försämras vilket kan leda till skada på verktyget. Ta bort kedjeskydc och rengör skåran och oljehålet med jämna mellanrum med en bit kabel som visas i Bild 29.

3. Rengöring av insidan på sidoskyddet

Spänningsvredets och rattens funktioner kommer att bli tröga om sågspån eller andra främmande föremål samlas upp på sidoskyddets insida och det fi nns fall de fastnar helt. Efter användning av motorsågen och efter byte av motorsåg, m.m. sätt i en platthuvad skruvmejsel i öppningen under spänningsvredet som visas på Bild 30, lyft upp ratten och spänningsvredet och ta långsamt bort skruvmejseln för att rengöra insidan på sidoskyddet och ta bort allt sågspån.

4. Kontroll av kol (Bild 31)

Kolborstarna i motorn är förbruksartiklar och utsätts för slitage. Byt alltid ut kolborsten mot en ny så snart den är sliten eller nära avnötningsgränsen, eftersom en sliten kolborste kan vara orsak till motorfel. Se också till att kolborstarna är rena och rör sig fritt i kolhållarna. Numret på kolborsten kommer att skilja sig åt beroende på den spänning som används.

5. Utbyte av kolkorstar

av Tåadsär borstskydden med en spårskruvmejsel. Kolborstarna kan sedan enkelt tas bort. (Bild 32) erad på

OBSERVERA

Var försiktig så att du inte deformerar borthållarna under denna operation.

6. Kontroll av skruvförband

Kontrollera regelbundet skruvarna. Skulle någon skruv ha lossnat, dra åt den ordentligt. Slarv av skruvarnas åtdragning kan resultera i olyckor.

7. Motorns underhåll

Motorn är elverktygets viktigaste del.

Utsätt inte den för olja eller väta så att den skadas.

8. Servicelista

VIKTIGT

Reparationer, modifi eringar och inspektioner av Hitachis elverktyg får endast utföras av en av Hitachi auktoriserad serviceverkstad.

Vi rekommenderar att denna servicelista lämnas in tillsammans med verktyget som referens, då verktyget lämnas in för reparation eller annat underhåll till en av Hitachi auktoriserad serviceverkstad.

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

MODIFIERINGAR

Hitachis elverktyg förbättras och modifieras ständigt för att inkludera de senaste tekniska framstegen.

På grund av detta kan det hända att vissa ting ändras utan föregående meddelande.

OBSERVERA

Beronde på HITACHIs kontinuerliga forskningsoch utvecklingsarbete, förbehåller HITACHI rätten till ändringar av tekniska data utan föregående meddelande.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN60745 och fastställts i enlighet med ISO 4871.

A-vägd ljudeff ektnivå: 103 dB (A)

A-vägd ljudtrycksnivå: 90 dB (A)

Osäkerhet KpA: 2 dB (A)

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN60745.

ah = 4,0 m/s²

Osäkerhet K = 1,5 m/s ^2

Det angivna totalvärdet för vibrationer har mätts enligten standardtestmetod och kan användas vid jämförelseav verktyg.

Det kan också användas vid preliminäruppskattning avexponering.

WARNING

○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på.

○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget äravstängt och när det körs på tomgång utöver ut då startomkopplaren används).

HVAD ER HVAD?

En tykk gren skal först sages av i et punkt unna treets stamme.

Først sager du cirka en tredjedel gjennom nedenfra, og så sager du grenen av ovenfra. Til slutt kan du sage av resten av grenen plant med treets stamme. (Fig. 18)

FORSIKTIG

Når du arbeider i en helling skal du stå på oppsiden av tømmerstokken. Hvis du står på nedsiden kan avsagede delen av stokken rulle mot deg.

4. Felling av trær
