CS 45Y - Saha HITACHI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Moottorisaha
Merkki	Hitachi
Malli	CS 45Y
Moottorin iskutilavuus	45 cc
Virtalähde	Bensiini (kaksitahti)
Teräpituus	18 tuumaa (45 cm)
Ketjun jako	3/8 tuumaa
Ketjun vahvuus	0,050 tuumaa (1,3 mm)
Polttoainesäiliön tilavuus	0,5 L
Öljysäiliön tilavuus	0,3 L
Paino (ilman terää ja ketjua)	5,5 kg (12,1 lbs)
Kokonaismitat (P x L x K)	450 x 250 x 280 mm
Kuormittamaton nopeus	13 000 rpm
Ketjujarru	Kyllä
Automaattinen öljyvoitelu	Kyllä
Tärinänvaimennus	Kyllä
Huolto	Säännöllinen ketjun teroitus, ilmansuodattimen puhdistus, sytytystulpan vaihto
Turvaominaisuudet	Ketjujarru, kädensuoja, kaasulukitus
Varaosien saatavuus	Laajalti saatavilla, mukaan lukien ketju, terä, kaasutin, suodattimet

Usein kysytyt kysymykset - CS 45Y HITACHI

Mikä on Hitachi CS 45Y -moottorisahan polttoaineseos?

Käytä 50:1 suhdetta lyijytöntä bensiiniä ja kaksitahtimoottoriöljyä (esim. 1 gallona bensiiniä 2,6 unssiin öljyä). Käytä aina tuoretta polttoainetta ja sekoita huolellisesti.

Kuinka säädän ketjun kireyttä?

Löysää terän muttereita hieman, käännä kiristysruuvia myötäpäivään kiristääksesi, nosta sitten terää ja kiristä mutterit uudelleen. Ketjun pitäisi napsahtaa takaisin, kun sitä vedetään irti terästä.

Kuinka usein minun pitäisi teroittaa ketju?

Teroita, kun saha tuottaa pölyä lastujen sijaan tai tarvitset ylimääräistä voimaa leikkaamiseen. Yleensä 2-3 käyttötunnin välein. Käytä 5/32 tuuman pyöröviilaa 3/8 jaon ketjulle.

Millaista terä- ja ketjuöljyä minun pitäisi käyttää?

Käytä korkealaatuista, tahmeaa terä- ja ketjuöljyä, joka tarttuu ketjuun. Älä käytä käytettyä tai likaista öljyä. Kylmällä säällä (alle 0°C) käytä talvilaatuista öljyä.

Miksi CS 45Y ei käynnisty?

Tarkista vanhentunut polttoaine, sytytystulpan kunto, ilmansuodattimen tukkeutuminen ja oikea kuristimen toiminta. Varmista, että ketjujarru on pois päältä ja virtakytkin on 'I'-asennossa.

Kuinka puhdistan ilmansuodattimen?

Poista ilmansuodattimen kansi, ota suodatin pois ja pese se lämpimällä saippuavedellä. Huuhtele, purista kuivaksi ja anna kuivua ilmassa kokonaan. Voitele kevyesti kaksitahtiöljyllä ennen takaisin asennusta.

Mikä on suositeltu sytytystulppa tälle mallille?

Käytä NGK BPMR7A tai vastaava, kärkiväli 0,5 mm (0,020 tuumaa). Vaihda 50 käyttötunnin välein.

Kuinka säilytän moottorisahan pitkiä aikoja?

Tyhjennä polttoainesäiliö, käytä moottoria kunnes se pysähtyy tyhjentääkseen kaasuttimen, puhdista saha, irrota ketju ja terä, ja säilytä kuivassa paikassa. Levitä ohut öljykalvo metalliosiin.

Mitä turvavarusteita minun pitäisi käyttää tämän moottorisahan kanssa?

Käytä aina kypärää kasvosuojuksella, kuulosuojaimia, moottorisahahousuja, käsineitä ja teräskärkisiä saappaita. Älä koskaan käytä yksin tai ilman asianmukaista koulutusta.

Mistä löydän varaosia CS 45Y:lle?

Osia on saatavana Hitachi/Metabo HPT -jälleenmyyjiltä, verkkokaupoista ja virallisen osakaavion kautta. Yleisiä osia ovat ketjut, terät, hammasrattaat ja suodattimet.

KÄYTTÖOHJE CS 45Y HITACHI

Lue ohjeet huolellisesti ennen käyttöä.

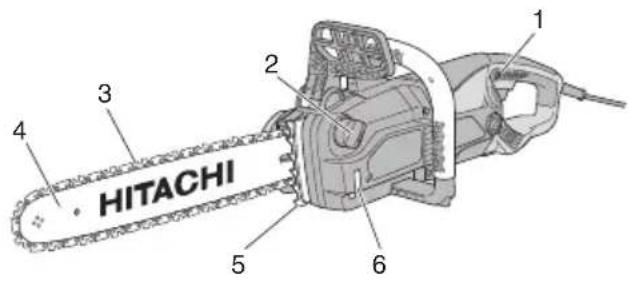

1. Lukitus pois päältä-painike: Painike estää käyttämästä liipaisinta vahingossa.
2. Oljysäilion kansi: Kansi, jota käytetään öljysäilion sulkemiseen.
3. Teräketju: Leikkaava ketju.
4. Terälaippa: Tukee ja ohjaa teräketjua.
5. Hammastus: Käytetään tukena sahattaessa puuta tai tukkia.
6. Öljyn näyttölasi: Ikkuna ketjuöljyn määrän tarkastamista varten.
7. Ketjujarru: Pysäyttää tai lukitsee teräketjun.
8. Etukahva: Päärungon etupuolella oleva tukikahva.
9. Takakahva: Päärungon yläosassa oleva tukikahva.
10. Kytkin: Sormella aktivoituva laite.
11. Sivusuojus: Suojus, joka suojaa terälaipan teräketjua, kytkintä ja vetoratasta, kun teräketju on käytössä.
12. Kireyden valitsin: Laite teräketjun kireyden säätämistä varten.
13. Nuppi: Nuppi kireyden valitsimen ja sivusuojuksen kiinnittämistä varten.
14. Ketjukotelo: Kotelo, joka suojaa terälaipan ja kun laitetta ei käytetä.
15. Pistokkeen kiinnitin: Työkalu, joka estää virtapistoketta liukumasta jatkojohdon pistorasiasta.

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu sähkötyökalu-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelypaikka siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiisteissä tai pimeissä ympäristöissä.

b) Alä käytä såhkötyökaluja räjähdysvaarallisissa paikoissa, esimerkiksi paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä.

Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset poissa käyttäessäsi sähkötyökalua.

Keskittymisen puute voi aiheuttaa herpaantumisen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä muunna pistoketta mitenkään.

Älä käytä jakorasioita yhdessä maadoitettujen sähkötyökalujen kanssa.

Muuntelemattomien pistokkeiden ja oikeiden pistorasioiden käyttäminen vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin.

Maadoitetun pinnan koskettaminen lisää sähköiskun vaaraa.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle.

Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.

d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua tai irrota pistoketta vetämällä johdosta.

Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista.

Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa.

Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä.

RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten.

Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena.

Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.

Suojavarusteiden kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien käyttö tarvittaessa vähentää henkilövahinkojen vaaraa.

c) Estä koneen käynnistyminen vahingossa. Varmista, että virtakytkin on pois päältä - asennossa ennen yhdistämistä virtalähteeseen ja/tai paristoyksikköön sekä ennen työkalun nostamista tai kantamista.

Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.

d) Poista säätöön tarvitut avaimet sähkötyökalusta ennen sen käynnistämistä.

Sähkötyökalun pyörivään osaan jätetty avain voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa.

Tällöin sähkötyökalua voi hallita oikein odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä irtonaisia vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein.

Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua.

Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä.

Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia. Ne on korjattava.

c) Irrota pistoke virtualähteestä ja/tai paristoyksikkö sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen asettamista säilytykseen.

Nämä ennakoivat turvatoimet vähentävät sähkötyökalun vahingossa tapahtuvan käynnistymisen vaaraa.

d) Säilytä sähkötyökalut lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin.

Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä.

e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät.

Jos sähkötyökalu vahingoittuu, korjauta se ennen käyttämistä.

Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina.

Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ottaen samalla huomioon työskentelyolosuhteet ja tehtävä työ.

Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

5) Huolto

a) Anna osaavan huoltoteknikon korjata sähkötyökalu käyttäen alkuperäisiä osia vastaavia varaosia.

Tämä pitää sähkötyökalun turvallisena.

TURVATOIMET

Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä.

Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

KETJUSAHAN TURVALLISUUSVAROITUKSET

1. Pidä kaikki ruumiinosat loitolla ketjusahasta, kun sahaa käytetään.
   Ennen kuin käynnistät ketjusahan, varmista, että teräketju ei kosketa mihinkään.
   Hetkellinen huomion puute ketjusahaa käytettäessä saattaa aiheuttaa vaatetuksen tai kehon kietoutumisen tai tarttumisen ketjusahaan.
2. Pidä aina oikealla kädellä ketjusahan takakahvasta ja vasemmalla kädellä etukahvasta.
   Ketjusahasta päinvastaisesti kiinni pitäminen lisää tapaturmariskiä, ja sitä ei tulisi koskaan tehdä.
3. Pidä kiinni työkalusta vain sen eristetyistä tartuntapinnoista, koska teräketju voi joutua kosketuksiin piilotettujen johtojen tai sen oman johdon kanssa. Teräketjun kosketus "elävän" johdon kanssa voi tehdä sähkötyökalun metallisista osista "eläviä" ja altistaa käyttäjän sähköiskulle.
4. Käytä suojalaseja ja kuulonsuojaimia.
   Lisäsuojavarusteita suositellaan päälle, käsille ja jaloille. Riittävä suojavaatetus vähentää lentävien roskien aiheuttamia tapaturmia tai joutumista yahingossa kosketuksiin teräketjun kanssa.
5. Alä käytä ketjusahaa, kun olet kiivennyt puuhun. Ketjusahan käyttö, kun olet ylhäällä puussa, saattaa johtaa tapaturmiin.
6. Seiso aina tukevasti ja käytä moottoisahaa vain, kun seisot kiinteällä, tukevalla ja tasaisella pinnalla. Liukkaat tai epävakaat pinnat kuten tikapuut saattavat aiheuttaa tasapainon tai ketjusahan hallinnan menetyksen.
7. Kun leikkaat jännittynyttä oksaa, varo sen ponnahtamista takaisin. Kun puukuiduissa oleva jännitys vapautuu, taivutettu oksa voi iskeytyä käyttäjään ja/tai heittää ketjusahan pois hallinnasta.
8. Harjoita äärimmäistä huolellisuutta, kun leikkaat tiheikköjä tai taimia. Ohut materiaali saattaa tarttua teräketjuun ja kiskoa sitä käyttäjää kohti tai vetää hänet pois tasapainosta.
9. Kanna ketjusahaa etukahvasta sen ollessa sammutettu ja loitolla muista kehonosista. Kun ketjusahaa kuljetetaan tai varastoidaan, pane aina terälaipan suojus paikalleen. Ketjusahan oikea käsittely vähentää liikkuvan teräketjun kanssa vahingossa tapahtuvan kosketuksen todennäköisyyttä.

10. Seuraa voitelua, ketjun kīristämistä ja varusteiden vaihtamista koskevia ohjeita.
    Väärin kiristetty tai voideltu ketju saattaa joko rikkoutua tai lisätä takapotkun mahdollisuutta.

11. Pidä kätesi kuivina ja puhtaina äläkä päästä niihin öljyä tai rasvaa. Rasvaiset, öljyiset kahvat ovat liukkaita ja aiheuttavat hallinnan menetyksen.

12. Leikkaa vain puuta. Älä käytä ketjusahaa muihin kuin sille suunniteltuihin tarkoituksiin. Esimerkiksi: älä käytä ketjusahaa muovin, muurattujen pintojen tai muusta kuin puusta tehtyjen rakennusmateriaalien leikkaamiseen. Ketjusahan käyttö muuhun kuin sille suunniteltuun toimintoon voi johtaa vaaratilanteeseen.

Takapotkun syyt ja sen esto: (Kuva 1)

Takapotku on mahdollinen, kun terälaipan kärki tai pää osuu esteeseen, tai kun puu puristaa teräketjun kiinni leikkauskohtaan.

Joissakin tapauksissa kärkikosketus saattaa saada aikaan odottamattoman vastakkaisliikkeen potkaisten terälaipan ylös ja taaksepäin kohti käyttäjää.

Teräketjun juuttuminen terälaipan yläosaan saattaa saada terälaipan liikkumaan nopeasti taaksepäin kohti käyttäjää.

Tällöin saatat menettää sahan hallinnan, mistä saattaa seurata vakavia vammoja. Älä luota ainoastaan sahan sisään rakennettuihin turvalaitteisiin. Ketjusahan käyttäjänä sinun tulisi noudattaa seuraavia vaiheita, jotta leikkaustöissä ei tapahtuisi onnettomuuksia tai tapaturmia.

Takapotku on tulosta työkalun virhekäytöstä ja/ tai vääristä käyttötoimenpiteistä tai -olosuhteista, ja se voidaan välttää noudattamalla alla annettuja asiaankuuluvia varotoimenpiteitä.

○ Pidä luja ote ketjusahasta molemmin käsin siten, että kierrät peukalot ja sormet ketjusahan kahvojen ympäri, ja sijoita kehosi ja käsivartesi niin, että ne voivat vastustaa takapotkun voimaa. Käyttäjä voi hallita takapotkun voimaa, jos oikeita varotoimia noudatetaan.

Älä anna ketjusahan karata käsistä.

○ Älä kurkottele ja leikkaa olkapään yläpuolelta.

Tämä auttaa estämään vähingossa tapahtuvan kärkikosketuksen ja mahdollistaa ketjusahan paremman hallinnan odottamattomissa tilanteissa.

○ Käytä vain valmistajan määräämiä vaihtolaippoja ja -ketjuja. Väärät vaihtolaipat ja -ketjut saattavat aiheuttaa ketjun rikkoutumisen ja/tai takapotkun.

○ Noudata valmistajan antamia feräketjun teroitus- ja huolto-ohjeita. Syvyydensäätöhampaan korkeuden madaltaminen saattaa johtaa lisääntyneeseen takapotkuun.

Ketjujarrun toiminta:

Jos ketjusaha iskeytyy kiinteään esineeseen suurella nopeudella, se reagoi voimakkaasti ja potkaisee taaksepäin. Sitä on vaikea hallita, ja se saattaa olla vaarallinen erityisesti kevyillä työkaluilla, joita käytetään erilaisissa asennoissa. Ketjujarru pysäyttää välittömästi ketjun pyörimisen, jos on tapahtunut odottamaton takapotku. Ketjujarru voidaan aktivoida painamalla kättä kädensijaa vasten tai automaattisesti itse takapotkun seurauksena.

Ketjujarrü voidaan asettaa uudelleen vasta sen jälkeen, kun moottori on täysin pysähtynyt. Aseta kahva uudelleen taka-asentoon (Kuva 2). Tarkasta ketjujarrun toiminta joka päivä.

LISÄTURVALLISUUSVAROITUKSET

1. Käytä virtalähteen nimilaattaan merkittyä sähköjännitettä.

Tämän jännitteen ylittävän jännitteen käyttö saattaa johtaa tapaturmaan.

1. Työskentele ilman painetta. Lisäksi pidä aina vartalosi lämpimänä.

2. Ennen työskentelyn aloittamista käy läpi kaikki työskentelyyn kuuluvat vaiheet ja keinot välttää onnettomuuksia. Muussa tapauksessa saattaa seurata tapaturmia.

3. Älä käytä huonolla säällä, kuten voimakkaassa tuulessa, sateessa, lumisateessa, sumussa tai alueilla, joihin saattaa pudota kivenlohkareita tai joilla saattaa esiintyä lumivyöryjä. Huonolla säällä harkintakyky heikkenee, ja tärinä saattaa aiheuttaa onnettomuuksia.

4. Kun näkyvyys on huono kuten huonolla säällä tai yöllä, älä käytä laitetta. Lisäksi älä käytä sitä sateessa tai paikoissa, jotka altistuvat sateelle.

Epävakaa jalansija tai tasapainon menetys saattavat johtaa onnettomuuteen.

1. Tarkasta terälaippa ja teräketju ennen laitteen käynnistämistä.

○ Jos terälaipassa tai teräketjussa on halkeamia, tai tuote on naarmuuntunut tai taipunut, älä käytä laitetta.

○ Tarkasta, ovatko terälaippa ja teräketju asennettu tiukasti. Jos terälaippa tai teräketju on rikki tai pois paikaltaan, se saattaa johtaa onnettomuuteen.

1. Ennen työskentelyn aloittamista varmista, että kytkin ei ole päällä, ellei lukitus pois päältä-painiketta paineta. Jos laite ei toimi oikein, lopeta sen käyttö välittömästi ja pyydä korjausta Hitachin valtuutetusta huoltokeskuksesta.

2. Asenna teräketju oikein käyttöoppaan ohjeiden mukaisesti.

Jos se asennetaan väärin, teräketju irtoaa terälaipasta, mikä voi aiheuttaa tapaturmia.

1. Älä irrota mitään ketjusahan turvalaitteista (jarruvipu, lukitus pois päältä-painike, ketjusieppo jne.). Lisäksi älä muunna tai sido niitä.

Siitä saattaa seurata tapaturma.

1. Seuraavissa tapauksissa käännä laite pois päältä ja varmista, että teräketju ei liiku enää:

○ Kun sitä ei käytetä tai sitä korjataan.

○ Kun sitä siirretään uuteen työskentelypaikkaan.

○ Kun sitä tarkastetaan, säädetään tai kun teräketjua, terälaippaa, ketjukoteloa tai muuta osaa vaihdetaan.

○ Kun täytetään ketjuöljyä.

○ Kun rungosta puhdistetaan pölyä jne.

○ Kun poistat työskentelyalueelta esteitä, roskia tai sahanpurua, jota on muodostunut työskentelyn aikana.

○ Kun siirrät laitteen pois tai kun menet pois sen lähettyviltä.

○ Ja muissa tapauksissa, joissa aistit vaaratilanteen tai oletat, että sellainen voisi syntyä.

Jos teräketju liikkuu yhä, saattaa seurata onnettomuus.

1. Vain yhden henkilön tulisi työskennellä kerrallaan. Kun useampia henkilöitä osallistuu työskentelyyn, varmista, että heidän välissään on riittävästi tilaa.

Erityisesti jos kaataessasi pystyssä olevia puita tai työskennellessäsi rinteessä ennakoit, että puita kaatuu, vierii tai liukuu, varmista, että siitä ei ole vaaraa muille työntekijöille.

1. Pysy yli 15 m:n etäisyydessä muista henkilöistä. Lisäksi kun työskentelet useiden henkilöiden kanssa, pysy yli 15 m:n etäisyydessä heistä.

○ On hajapalasten iskeytymisvaara tai muiden onnettomuuksien riski.

○ Varaa hälytyspilli jne. ja päätä etukäteen, mikä on sopiva yhteydenpitotapa muihin työntekijöihin.

1. Ennen pystyssä olevien puiden kaatamista varmista seuraava:

○ Päätä turvallinen pakopaikka ennen kaatamista.

○ Poista esteet (esim. oksat, pensaat) etukäteen.

○ Kaadettavan puun tilan (esim. rungon taipuminen, oksien pingoittuminen) ja ympäröivän tilanteen (esim. lähellä olevien puiden tila, esteiden olemassaolo, maaperä, tuuli) perusteellisen arvioinnin pohjalta päätä puun kaatumissuunta ja sen jälkeen suunnittele kaatamistapa.

Huolimaton kaataminen saattaa johtaa tapaturmaan.

1. Kun kaadat pystyssä olevia puita, varmista seuraava:

○ Työskentelyn aikana varo suuntaa, johon puut kaatuvat.

○ Kun työskentelet rinteessä varmista, että puu ei vieri. Työskentele aina rinteen yläsivulta käsin.

○ Kun puu alkaa kaatua, sammuta laite, varoita ympäristöä ja vetäydy välittömästi turvalliseen paikkaan.

○ Jos työskentelyn aikana teräketju tai terälaippa jää kiinni puuhun, sammuta laite ja käytä kiilaa.

1. Jos käytön aikana laitteen toimintakyky heikkenee, tai jos huomaat poikkeavaa ääntä tai tärinää, sammuta laite hetiäläkä jatka sen käyttämistä, vaan palauta se Hitachin valtuutettuun huoltokeskukseen tarkastusta tai korjausta varten.

Jos jatkat käyttöä, saattaa seurata tapaturma.

1. Jos laite putoaa vahingossa tai siihen kohdistuu isku, tarkasta huolellisesti, onko siinä vahingoittuneita osia tai halkeamia, ja varmista, ettei siinä ole muuntuneita osia. Jos laite on vahingoittunut, vääntynyt tai siinä on halkeamia, saattaa tuloksena olla tapaturma.

2. Kun kuljetat laitetta autolla, kiinnitä se niin, että estät sitä liikkumasta. On onnettomuusvaara.

3. Älä sammuta laitetta, kun ketjukoteloa kiinnitetään. Siitä saattaa seurata tapaturma.

4. Varmista, että materiaalissa ei ole nauloja tai muita vieraita esineitä. Jos teräketju iskeytyy naulaan jne., siitä saattaa seurata tapaturma.

5. Välttääksesi terälaipan tarttumisen materiaaliin kun leikkaat reunaa tai kun altistut materiaalin painolle leikatessasi, asenna tukialusta lähelle leikkauskohtaa. Jos terälaippa tarttuu kiinni, voi seurata tapaturma.

6. Jos laitetta kuljetetaan tai varastoidaan käytön jälkeen, irrota teräketju tai kiinnitä ketjusuojus. Jos teräketju joutuu kosketuksiin kehon kanssa, voi seurata tapaturma.

7. Huolla laitetta riittävästi.

○ Taataksesi sen, että voidaan työskennellä turvallisesti ja tehokkaasti, huolla teräketjua, jotta varmistaisit, että sen leikkauskyky olisi optimaalinen.

○ Noudata käyttöopasta vaihtaessasi teräketjua tai terälaippaa, huoltaessasi runkoa, täyttäessäsi öljyä jne.

1. Pyydä liikettä korjaamaan laite.

○ Älä muunna tätä tuotetta, koska se vastaa jo sovellettavia turvallisuusstandardeja.

○ Pyydä aina kaikki korjaukset Hitachi valtuuttamasta huoltokeskuksesta. Laitteen korjaamisesta itse saattaa seural onnettomuus tai tapaturma.

1. Kun et käytä laitetta, varmista, että se varastoidaan oikein. Tyhjennä ketjuöljy ja säilytä laite kuivassa paikassa lasten ulottumattomissa tai lukitussa paikassa.

2. Jos varoitusmerkintää ei enää näy, se on irronnut tai muutoin epäselvä, kiinnitä uusi varoitusmerkintä. Saadaksesi lisätietoja varoitusmerkinnästä ota yhteyttä Hitachin valtuuttamaan huoltokeskukseen.

3. Jos työskennellessäsi paikalliset säännöt tai säädökset koskevat sitä, noudata niitä.

OMINAISUUDET

Malli CS30Y CS35Y CS40Y CS45Y
Terälaipan pituus (Maksimileikkauspituus)	300 mm 350 mm 400 mm 450 mm
Terälaipan tyyppi P012-50CR P014-50CR	P016-50CR P0H	18-50CR
Jännite (alueittain)*1	(110 V, 220 V, 230 V, 240 V)~
Teho*1	110 V: 1560 W 220 V, 230 V, 240 V: 2000 W
Kuormittamaton ketjun nopeus 14,5 m/s
Ketjun tyyppi	91PX-45(Oregon)	91PX-52(Oregon)	91PX-57(Oregon)	91PX-64(Oregon)
Ketjujako / Säätöhammas 9,53 mm (3/8") / 1,27 mm (0,05")
Vetoratas Hammasluku: 6
Öljypumppu Automaattinen
Ketjuöljytankin tilavuus	150 ml
Ylikuorimitussuoja	Sähköinen
Ketjujarru	Manuaalisesti käynnistetty
Paino*2	5,2 kg	5,4 kg	5,4 kg	5,5 kg

^*1 Tarkista laitteen nimilaatasta, sillä siinä saattaa olla eroavuuksia.
*2 Paino: EPTA-menettelyn 01/2003 mukaan

PERUSVARUSTEET

(1) Ketjukotelo ....1
(2) Terälaippa ....1
(3) Ketju 1
(4) Pistokkeen kiinnitin ^* ....1

* Ei toimiteta mukana tietyillä myyntialueilla.

Perusvarusteet voivat muuttua ilmoituksetta.

LISÄVARUSTEET (myydään erikseen)

(1) Ketjusahan öljy
(2) Pyöreä viila
(3) Syvyydensäätöhampaan höylä Pyöreä viilaa ja syvyydensäätöhampaan höylää käytetään ketjuterien teroitukseen. Saadaksesi tietoja käytöstä katso kohtaa "Ketjuterän teroittaminen".
(4) Ketjukotelo Pidä aina ketjunsuojus ketjussa, kun kannat ketjusahaa tai kun varastoit sitä.

Lisävarusteet voivat muuttua ilmoituksetta.

SOVELLUKSET

○ Puun perussahaaminen.

ENNEN KÄYTTÖÄ OTETTAVA HUOMIOON

1. Virtalähde

Varmista, että käytettävä voimanlähde vastaa tuotteen tyyppikilvessä ilmoitettuja vaatimuksia.

2. Virrankatkaisin

Varmista, että kytkin on OFF-asennossa (pois päältä). Mikäli pistoke kytketään pistorasiaan koneen ollessa ON-asennossa, työkalu käynnistyy välittömästi ja aiheuttaa vaaratilanteen.

3. Jatkojohto

Kun työskentelyalue on kaukana virtalähteestä, käytä jatkojohtoa, joka on riittävän paksu ja joka vastaa nimellistehoa. Jatkojohto tulisi pitää niin lyhyenä kuin mahdollista.

4. Varmista ketjun kireys

Väärä ketjun kireys saattaa johtaa ketjun ja terälaipan vahingoittumiseen, ja se saattaa aiheuttaa vakavan onnettomuuden. Varmista aina ennen käyttöä, että ketjun kireys on oikea.

5. Täytä öljysäiliö öljyllä

Tämä laite toimitetaan siten, että öljysäiliössä ei ole öljyä.

Ennen käyttöä irrota öljysäiliön kansi ja täytä säiliö varusteisiin kuuluvalla öljyllä.

Tämä laite toimitetaan siten, että öljysäiliössä ei ole öljyä.

Ennen käyttöä irrota öljysäiliön kansi ja täytä säiliö ketjusahaöljyllä (myydään erikseen) tai SAE 20 tai 30-moottoriöljyllä. Älä käytä likaantunutta tai huonolaatuista moottoriöljä. Tarkasta öljyvarasto säännöllisin väliajoin ja pidä se täytettynä, kun käytät sahaa.

1. On suositeltavaa käyttää maavuotokatkaisijaa tai vikavirtasuojakytkintä.

KETJUSAHAN JA TERÄLAIPAN KOKOAMINEN

VAROITUS!

○ Älä käytä teräketjua tai terälaippaa muihin kuin osiossa "OMINAISUUDET" määriteltyihin tarkoituksiin.
○ Varmista, että kytkin on käännetty pois päältä ja pistoke irrotettu pistorasiasta.
○ Käytä käsineitä, kun käsittelet teräketjua.
○ Erikoismutterin kiristyskireys on säädetty optimaaliselle tasolle. Älä löysää tai kiristä sitä missään olosuhteissa.

1. Teräketjun irrotus

(1) Tarkasta, että ketjujarru on vapautettu ennen sivusuojuksen irrottamista (kuva 2).
(2) Löysää nuppia hieman ja sen jälkeen löysää kireyden valitsinta vapauttaaksesi teräketjun kireyden (kuva 3).

(3) Löysää nuppi täysin ja irrota sivusuojus varovaisesti.

(4) Irrota terälaippa ja teräketju varovaisesti.

2. Teräketjun kiinnitys

(1) Aseta terälaippa kiinnityspulttiin.
(2) Kierrä teräketju vetorattaan yli samalla huolehtien sen suunnasta ja sen jälkeen aseta teräketju terälaipan uraan (kuva 4).
(3) Aseta kiinnitin rungon sivusuojuksen päälle, aseta sivusuojus, pyöritä kireyden valitsinta, kohdista ketjun kireystappi terälaipassa olevan reiän kanssa ja kiinnitä se sivusuojukseen (kuvat 5 ja 6).

HUOMIO

Jos nuppia kiristetään ennen kuin kireyden valitsinta on kierretty, kireyden valitsin lukkiutuu ja se ei pyöri.

(4) Paina nupin päältä varovaisesti työntääksesi sen ruuvireikään, kiristä se ja sen jälkeen noudata ohjeita, jotka ovat osiossa "Ketjun kiristysasteen säätö".

HUOMIO

○ Kun kierrät teräketjua vetorattaan yli, pidä erikoismutteri paikoillaan, jotta estäisit vetoratasta pyörimästä (kuva 7).
○ Jos erikoismutteri löystyy tai kiristyy vahingossa, pysäytä käyttö välittömästi ja pyydä korjausta.

Ketjusahan käyttö tällaisessa tilassa saattaa estää ketjujarrun normaalin toiminnan ja aiheuttaa vaaratilanteita.

KETJUN KIRISTYSASTEEN SÄÄTÖ

VAROITUS!

○ Varmista, että kytkin on käännetty pois päältä ja pistoke irrotettu pistorasiasta.
○ Käytä käsineitä, kun käsittelet teräketjua.
○ Erikoismutterin kiristyskireys on säädetty optimaaliselle tasolle. Älä löysää tai kiristä sitä missään olosuhteissa.
(1) Nosta terälaipan päätä ja pyöritä kireyden valitsinta säätääksesi teräketjun kireyden (kuva 8).
(2) Säädä teräketjun kireyttä niin, että teräketjun vetolinkkien reunan ja terälaipan väliin jäävä rako on 0,5 – 1 mm, kun ketjua nostetaan hieman terälaipan keskikohdassa (kuva 9).
(3) Kun säätö on suoritettu loppuun, nosta terälaipan päätä ja kiristä nuppi tiukasti (kuva 8).
(4) Pyörittämällä teräketjua noin puoli kierrosta käsineet kädessä varmista, että ketjun kireys on oikea.

HUOMIO

Jos teräketjua ei voida pyörittää, tarkasta, että ketjujarru ei ole päällä.

PISTOKKEEN KIINNITTIMEN KIINNITYS

Virtapistokkeesta lähtevän johdon vetäminen estetään pistokkeen kiinnittimellä (kuva 10).

KYTKINTOIMINNOT

VAROITUS!

Älä lukitse kytkimen lukitus pois päältä-painiketta, kun sitä painetaan. Kytkimestä vahingossa vetäminen saattaa aiheuttaa sen, että ketjusaha käynnistyy odottamattomasti, mikä voi johtaa tapaturmiin.

(1) Varmista, että ketjusahaa ei ole kytketty päälle, ja sen jälkeen työnnä virtapistoke virtapistorasiaan.
(2) Ketjusaha kytketään päälle, kun lukitus pois päältä-painikkeesta vedetään, ja se kytketään pois päältä, kun se vapautetaan (kuva 11).

KETJUÖLJYN SYÖTÖN TARKASTUS

○ Teräketju ja terälaippa voidellaan automaattisesti ketjuöliyllä, kun ketjusaha kytketään päälle.

Tarkasta, että ketjuöljyä syötetään terälaipan päästä normaalisti (kuva 12).

○ Jos öljyä ei syötetä sen jälkeen, kun ketjua on pyöritetty 2 - 3 minuuttia, tarkasta, että sahanpurua ei ole kertynyt öljyaukon ympärille.
○ Syötettävän ketjuöljyn määrää voidaan säätä öljynsäätöruuvilla (kuva 13).

Paksujen puukappaleiden sahaus kuormittaa ketjusahaa voimakkaasti, joten varmista, että syötettävän öljyn määrää lisätään tällöin.

HUOMIO

Pehmeä käynnistys-toiminto aktivoituu, kun ketjusaha kytketään päälle ja ketjusahan pyörintä alkaa hitaasti. Odota, kunnes kierrosnopeus kasvaa ennen kuin aloitat työskentelyn.

SUOJAKYTKENTÄ

Ketjusaha on varustettu suojakytkennällä, jotta estettäisiin sen vahingoittuminen. Moottori pysähtyy automaattisesti, jos ketjusahaan kohdistuu liallinen kuormitus kuten, kun sitä pakotetaan halkaisemaan kovaa puuta jne.

Tällaisessa tapauksessa sammuta ketjusaha, ota selvää, mikä oli moottorin pysähtymisen syy, ja sen jälkeen käännä se päälle uudelleen ja jatka työskentelyä, kun ongelman syy on täysin poistettu.

Odota vähintään kaksi sekuntia, kun olet sammuttanut ketjusahan automaattisen pysähtymisen jälkeen, ennen kuin kytket sen päälle uudelleen.

LEIKKAUSTOIMENPITEET

1. Yleiset leikkaustoimenpiteet

(1) Kytke virta PÄÄLLE samalla pitäen sahaa vähän matkan päässä leikattavasta puusta. Aloita sahaaminen vasta, kun laite on saavuttanut sen täyden nopeuden.
(2) Kun leikkaat kapeaa puukappaletta, paina terälaipan perusosaa puuta vasten ja sahaa alaspäin, kuten on näytetty Kuvassa 14.
(3) Kun leikkaat paksua puukappaletta, paina laitteen etuosan hammasta puuta vasten ja leikkaa sitä viputoiminnolla käyttäen hammasta tukipisteenä, kuten on näytetty Kuvassa 15.
(4) Kun leikkaat puuta vaakasuunnassa, käännä laitteen runko oikealle niin, että terälaippa sivukahvan yläpuolelta kiinni vasemmalla kädelläsi. Pidä terälaippa vaakasuunnassa ja aseta hammas, joka on laitteen rungon etuosassa, puutavaran päälle. Käyttämällä hammasta tukipisteenä leikkaa puuta kääntämällä kahvaa oikealle. (Kuva 16)
(5) Kun leikkaat puuta sen pohjasta, koske terälaipan yläosalla puuhun kevyesti. (Kuva 17)
(6) Samalla kun opiskelet käsittelyohjeita, varmista, että saat käytännön ohjausta ketjusahan toiminnasta ennen käyttöä, tai että vähintään harjoittelet ketjusahalla työskentelyä leikkaamalla pyöreää puutavaraa sahapukin päällä.
(7) Kun leikkat tukkeja tai puutavaraa, jota ei tueta, tue niitä oikein pitämällä ne liikkumattomina leikkaamisen aikana käyttämällä sahapukkia tai muuta sopivaa tapaa.

HUOMAUTUS

○ Kun leikkaat puuta pohjasta, on vaara, että laitteen runko työntyy takaisin kohti käyttäjää, jos ketju iskeytyy voimakkaasti puuhun.
○ Älä leikkaa puun läpi sen pohjasta käsin, koska on vaara, että terälaippa lentää leikkaaminen päättyy.
○ Estä aina ketjusahaa koskettamasta maata tai piikkilanka-aitoja.

2. Oksan leikkaus

(1) Oksien leikkaaminen pystyssä olevasta puusta:

Paksu oksa tulisi aluksi leikata kohdasta, joka on jonkin matkan päässä puun rungosta.

Ensin leikkaa noin kolmasosan verran alapuolelta ja sitten leikkaa oksa poikki yläpuolelta. Lopuksi leikkaa oksan jäljelle jäänyt osa poikki puun rungon läheltäkin. (Kuva 18)

HUÒMAUTÚS

○ Varo aina putoavia oksia.
○ Ole valppaana mahdollista ketjusahan takaisin ponnahtimasrn varalta.
(2) Oksien leikkaaminen kaatuneista puista:
Énsin leikkaa oksat, jotka eivät kosketa maata, ja sen jälkeen leikkaa ne, jotka koskettavat maata.
Kun leikkaat maata koskettavia oksia, ensin leikkaa noin puoleen väliin ylhäältä käsin ja sen jälkeen leikkaa oksa poikki alhaalta. (Kuva 19)

HUOMAUTUS

○ Kun leikkaat oksia, jotka koskettavat maata, varo, ettei terälaippa jää kiinni paineen vaikutuksesta.

○ Viimeisen leikkausvaiheen aikana varo yhtäkkiä vieriviä tukkeja.

3. Tukin leikkaus

Kun leikkaat tukkia, joka on sijoitettu, kuten on näytetty Kuvassa 20, leikkaa ensin noin yhden kolmasosan verran alapuolelta ja sen jälkeen katkaise kokonaan yläpuolelta.

Kun leikkaat tukkia, joka on ontto, kuten on näytetty Kuvassa 21, leikkaa ensin kahden kolmasosan verran yläpuolelta ja sen jälkeen leikkaa ylöspäin alapuolelta.

HUOMAUTUS

○ Varmista, että terälaippa ei jää kiinni tukkiin paineen vaikutuksesta.
○ Kun työskentelet kaltevalla maalla, varmista, että seisot tukin ylärinteen puoleisella puolella.
Jos seisot alarinteen puoleisella puolella, katkaistu tukki saattaa vieriä sinua kohti.

4. Puiden kaato

(1) Alaviilto (① kuten on näytetty Kuva 22): Tee alaviilto siihen suuntaan, johon haluat puun kaatuvan.

Alaviillon tulisi olla 1/3 puun läpimitasta.

Älä koskaan kaada puita ilman oikeaa alaviiltoa.

(2) Takaviilto (② kuten on näytetty Kuva 22):

Tee takaviilto noin 5 cm yläpuolelle ja yhdensuuntaisesti vaakatasossa olevaan alaviiltoon nähden.

Jos ketju jää kiinni leikkuun aikana, pysäytä saha ja käytä kiiloja sen irrottamiseksi. Älä leikkaa puun läpi.

HUOMAUTUS

○ Puita ei tulisi kaataa tavalla, joka vaarantaa henkilöiden turvallisuuden, iskeytyy sähkö-, kaasu-, jne. linjoihin tai aiheuttaa omaisuusvahinkoja.
○ Varmista, että seisot rinteen yläosassa, kun on todennäköistä, että puu vierii tai liukuu rinnettä alas, kun se kaadetaan.

KETJUTERÄN TEROITTAMINEN

HUOMIO

Varmista, että virtalähde on irrotettu työkalusta ennen alla olevien vaiheiden suorittamista.

Tylsät ja kuluneet terät laskevat työkalun tehoa ja kohdistavat tarpeettoman ylikuormituksen moottoriin ja laitteen eri osiin. Jotta pitäisit yllä optimaalista tehoa, on tarpeellista tarkastaa ketjuterät usein ja pitää ne oikein teroitettuina ja säädettyinä. Terän teroitus ja syvyydensäätöhampaan säätö tulisi tehdä terälaikan keskiosassa, kun ketju on kiinnitetty oikein laitteeseen.

1. Terän teroittaminen

Lisävarusteisiin kuuluvaa pyöreää viilaa tulisi pitää ketjuterää vasten niin, että viidesosa sen ympärysmitasta ulottuu terän kärjen yläpuolelle, kuten on näytetty Kuvassa 23. Teroita terät pitäen pyöreää viilaa 30°:n kulmassa terälaippaan nähden, kuten on näytetty Kuva 24, varmistaen, että pyöreä viila pidetään suorassa, kuten on näytetty Kuvassa 25. Varmista, että kaikki terät viilataan samassa kulmassa, tai työkalun leikkaustehokkuus kärsii. Sopivat kulmat terien oikeaa teroittamista varten on näytetty Kuvassa 26.

Pidä kaikki leikkuuhampaat saman pituisina

2. Syvyydensäätöhampaan säätö:

Tehdäksesi tämän työn käytä vaihtoehtoisiiin lisävarusteisiin kuuluvaa syvyydensäätöhampaan höylää ja litteää perusviilaa, jotka on saatavissa paikallisilta markkinoilta. Kuvassa 27 näytettyä mittaa kutsutaan syvyydensäätöhampaaksi. Syvyydensäätöhammas määrää viillon määrän (sisään leikkauksen) ja sitä pitää noudattaa tarkasti. Optimaalinen syvyydensäätöhammas tälle työkalulle on 0,635 mm.

Toistuvan terän teroituksen jälkeen syvyydensäätöhammas pienenee. Sen mukaisesti

Jokaisen 3-4 teroituskerran jälkeen aseta syvyydensäätöhampaan höylä, kuten on näytetty kuvassa 28, ja höylää pois se osa, syvyydensäätöhampaan höylän ylätason yläpuolelle.

HUOLTO JA TARKASTUS

1. Ketjun tarkastus

(1) Varmista, että tarkastat ketjun kireyden ajoittain. Jos ketju löystyy, säädä kireyttä, kuten on osoitettu osiossa "Ketjun kiristysasteen säätö".
(2) Kun ketjuterät tylsistyvät, teroita ne, kuten on osoitettu osiossa "Ketjuterän teroittaminen".
(3) Kun sahaustyö on saatu loppuun, voitele ketju ja terälaippa perusteellisesti painamalla öljypainiketta kolme tai neljä kertaa, kun ketju pyörii. Tämä estää ruostumista.

2. Terälaipan puhdistus

Kun terälaipan ura tai öljyaukko on tukkeutunut sahanpurusta, öljyn kierto huononee, mikä voi johtaa työkalun vahingoittumiseen. Irrota ketjusuojus ajoittain ja puhdista ura ja öljyaukko rautalangan pätkällä, kuten on näytetty kuvassa 29.

3. Sivusuojuksen sisäpuolen puhdistus

Kireyden valitsimen ja nupin toiminnot voivat hidastua, jos sahanpurua tai muuta vierasta ainetta kertyy sivusuojuksen sisäpuolelle, ja joissakin tapauksissa ne lakkaavat liikkumasta kokonaan. Ketjusahan käytön ja teräketjun vaihtamisen jne. jälkeen, työnnä litteäpäinen ruuvitaltta kireyden valitsimen alla olevaan rakoon, kuten on näytetty kuvassa 30, nosta nuppia ja kireyden valitsinta ja irrota ruuvitaltta hitaasti puhdistaaksesi sivusuojuksen sisäpuolen ja poistaaksesi kaiken sahanpurun.

4. Hiiliharjojen tarkistus (Kuva 31)

Koneessa käytettävät hiiliharjat ovat kuluvia osia. Koska liian kuluneet hiiliharjat voivat aiheuttaa moottorille häiriöitä, on syytä vaihtaa vanhat hiilet uusiin heti, kun ne ovat liian kuluneita tai lähellä "kulumisrajaa" (wear-limit). Lisäksi hiiliharjat on pidettävä aina puhtaina ja varmistettava, että ne pääs liikkumaan harjapitimissä. Hiiliharjan numero vaihtelee käytettävästä jännitteestä riippuen.

5. Hiiliharjojen vaihto

Irrota harjasuojukset urapäisellä ruuvitaltalla. Hiiliharjat voidaan sitten irrottaa helposti. (Kuva 32)

HUOMIO

Varo, ettet vahingoita harjan pidintä tämän toiminnan aikana.

6. Kiinnitysruuvien tarkistus

Tarkista säännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen.

7. Moottorin huolto

Mootorin käämi on sähkötyökalun "sydän".

Huolehdi siitä, ettei käämi vahingoitu ja/tai kastu öljyyn tai veteen.

8. Huolto-osalista

HUOMAUTUS

Hitachi-sähkötyökalujen korjaukset, muutokset ja tarkastukset on teetettävä valtuutetussa Hitachi-huoltokeskuksessa.

Osalista on hyödyllinen, kun se annetaan yhdessä työkalun kanssa valtuutettuun Hitachi-huoltokeskukseen korjausta tai huoltoa pyydettäessä.

Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

MUUTOKŠET

Hitachi-sähkötyökaluja parannetaan ja muutetaan jatkuvasti niin, että niihin saadaan sisällytettyä uusin teknologia.

Tästä johtuen jotkut osat saattavat muuttua ilman ennakkoilmoitusta.

HUOM

Kostka HITACHI jatkuvasti kehittää tuotteiaan, pidättää valmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta.

Tietoja ilmavälitteisestä melusta ja tärinästä

Saavutetut mitta-arvot määritettiin EN60745-normin mukaan ja ilmoitettiin ISO 4871 -normin mukaan.

Mitattu A-painotteinen ääniteho: 103 dB (A)

Mitattu A-painotteinen äänipainearvo: 90 dB (A)

KpA-toleranssi: 2 dB (A)

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN60745 mukaan määritettyinä.

$$ \mathbf {a h} = 4, 0 \mathrm{m} / \mathrm{s} ^ {2} $$

Epävarmuus K = 1,5 m/s ^2

/ai vapaasti

Ilmoitettu värähtelyn kokonaisarvo on mitattu standardien testausmenetelmien mukaisesti ja sitä voidaan käyttää työkalujen vertaamiseen keskenään.

Sitä voidaan myös käyttää altistumisen alustavaan arviointiin.

VAROITUS

Tärinäpäästöarvo sähkötyökalun varsinaisen käytön aikana voi poiketa annetusta kokonaisarvosta työkalun käyttötavasta riippuen.
Käyttäjää suojaavien varotoimien, jotka perustuvat altistumisen arviointiin varsinaisessa käyttötilanteessa, määrittäminen. (ottaen huomioon käyttöjakson kaikki vaiheet kuten ajat, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen liipaisinajan lisäksi).

WHAT IS WHAT?
