Produkttype	Motorsag
Merke	Hitachi
Modell	CS 45Y
Motorslagvolum	45 cc
Drivkilde	Bensin (2-takt)
Sverdlengde	18 tommer (45 cm)
Kjedestigning	3/8 tomme
Kjedetykkelse	0,050 tomme (1,3 mm)
Drivstofftankkapasitet	0,5 L
Oljetankkapasitet	0,3 L
Vekt (uten sverd og kjede)	5,5 kg (12,1 lbs)
Totalmål (L x B x H)	450 x 250 x 280 mm
Tomgangshastighet	13 000 o/min
Kjedebremse	Ja
Automatisk oljer	Ja
Vibrasjonsdemping	Ja
Vedlikehold	Regelmessig kjedefiling, luftfilterrengjøring, tennplugsskifte
Sikkerhetsfunksjoner	Kjedebremse, håndbeskytter, gassperre
Tilgjengelighet av reservedeler	Bredt tilgjengelig inkludert kjede, sverd, forgasser, filtre

Ofte stilte spørsmål - CS 45Y HITACHI

Hva er drivstoffblandingen for Hitachi CS 45Y motorsagen?

Bruk et forhold på 50:1 av blyfri bensin til 2-takts motorolje (f.eks. 1 gallon bensin til 2,6 oz olje). Bruk alltid ferskt drivstoff og bland godt.

Hvordan justerer jeg kjedespenningen?

Løsne sverdmutterne litt, drei strammeskruen med klokken for å stramme, løft deretter sverdet og stram mutterne igjen. Kjedet skal sprette tilbake når det trekkes bort fra sverdet.

Hvor ofte bør jeg file kjedet?

Fil når sagen produserer støv i stedet for flis, eller du trenger ekstra kraft for å kutte. Vanligvis hver 2-3 timers bruk. Bruk en 5/32 tommers rundfil for 3/8 tommers kjede.

Hvilken type sverd- og kjedolje bør jeg bruke?

Bruk en høykvalitets, klebrig sverd- og kjedolje som fester seg til kjedet. Ikke bruk brukt eller skitten olje. I kaldt vær (<0°C), bruk vintergradert olje.

Hvorfor vil ikke CS 45Y starte?

Sjekk for gammelt drivstoff, tennpluggs tilstand, tett luftfilter og riktig choke-betjening. Forsikre at kjedebremsen er utkoblet og at på/av-bryteren står i 'I'-posisjon.

Hvordan rengjør jeg luftfilteret?

Fjern luftfilterdekselet, ta ut filteret og vask det i varmt såpevann. Skyll, klem tørt og la det lufttørke helt. Olje lett med 2-takts olje før montering.

Hva er anbefalt tennplugg for denne modellen?

Bruk en NGK BPMR7A eller tilsvarende, gap til 0,5 mm (0,020 tommer). Skift hver 50. time med bruk.

Hvordan oppbevarer jeg motorsagen i lengre perioder?

Tøm drivstofftanken, kjør motoren til den stopper for å tømme forgasseren, rengjør sagen, fjern kjede og sverd, og oppbevar på et tørt sted. Påfør et tynt oljelag på metalldeler.

Hvilket sikkerhetsutstyr bør jeg bruke med denne motorsagen?

Bruk alltid hjelm med ansiktsskjerm, hørselvern, motorsagsekk, hansker og ståltåstøvler. Arbeid aldri alene eller uten riktig opplæring.

Hvor finner jeg reservedeler til CS 45Y?

Deler er tilgjengelige hos Hitachi/Metabo HPT-forhandlere, nettbutikker og gjennom offisielle eksplosjonstegninger. Vanlige deler inkluderer kjeder, sverd, tannhjul og filtre.

BRUKSANVISNING CS 45Y HITACHI

○ Vid påfyllning av kedjeolja.

2. Kapning av kvistar

3. Kapning av stockar

Brug af støvopsamling kan reducere støvrelaterede risici.

○ Fjern på forhånd ting som er i vejen (f.eks. grene, buske).

Pas på ikke at deformere børsteholderen under denne betjening.

Sørg for, at denne ikke beskadiges og holdes fri for fugt og olie.

8. Liste over reservedele

FORSIGTIG

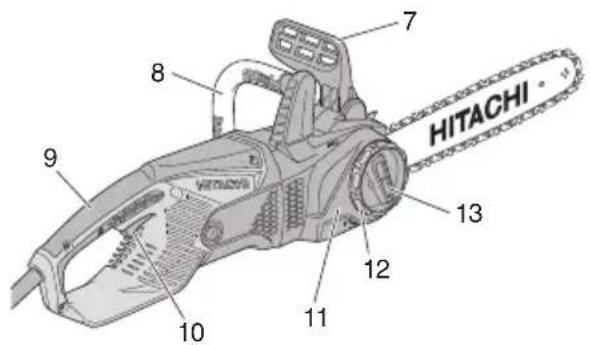

1. Lås av-knapp: Knapp som hindrer uforvarende betjening av avtrekkeren.
2. Lokk for oljetank: Lokk til å lukke oljetanken.
3. Sagkjede: Kjede som brukes som kutteverktøy.
4. Sagsverd: Delen som støtter og fører sagkjedet.
5. Barkstøtte: Anordning som brukes som dreiepunkt når kjedesagen er i kontakt med et tre eller en tømmerstokk.
6. Seglass for olje: Vindu for kontroll av kjedeoljemengde.
7. Kjedebrems: Anordning for å stoppe eller låse sagkjedet.
8. Fremre håndtak: Støttehåndtak plassert ved eller mot forsiden av huset.
9. Bakre håndtak: Støttehåndtak plassert på toppen av huset.
10. Bryter: Enhet som aktiveres av fi ngeren.
11. Sidedeksel: Beskyttelsesdeksel for sagsverdet, sagkjedet, clutchen og tannhjulet när kjedesagen er i bruk.
12. Strammehjul: Anordning for å justere strammingen av sagkjedet.
13. Knapp: Knapp for å låse strammehjulet og sidedekselet.
14. Kjedebeskytter: Deksel for å dekke sagsverdet og og sagkjedet når kjedesagen ikke er i bruk.
15. Støpselklips: Et hjelpemiddel som forhindrer at støpselet trekkes ut av kontakten på en skjøteledning.

Les alle advarsler og sikkerhetsinstruksjoner.

Hvis du ikke følger alle advarsler og instruksjoner kan bruk av utstyret resultere i elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikret arbeidsområde

b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.

Støv eller gasser kan antennes av gnister fra elektroverktøyet.

c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.

Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Kontakten på elektroverktøyet må passe med veggkontakten den skal settes i.

Du må aldri tilpasse støpslet på noen måte.

Bruk aldri en adapter sammen med et jordet elektroverktøy.

Et originalt støpsel som passer med veggkontakten vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer og kjøleskap.

c) La aldri elektroverktøyet utsettes for regn eller fuktighet.

Dersom det kommer vann inn i elektroverktøyet kan det resultere i elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å bære eller trekke elektroverktøyet. Trekk ikke støpslet ut av veggkontakten ved bruk av ledningen.

Hold ledningen unna varmekilder, olje, skarpe kanter eller bevegelige deler.

Dersom ledningen er skadd eller vridd kan det resultere i elektrisk støt.

e) Hvis elektroverktøyet skal brukes utendørs må du alltid bruke en skjøteledning som er spesielt beregnet for utendørs bruk.

Bruk av riktig skjøteledning vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektrisk sjokk.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør, og bruk sunn fornuft når du bruker et elektroverktøy.

Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.

Hvis du bruker verneutstyr slik som masker, sklisikre vernesko, hjelm og hørselsvern vil dette redusere faren for personskade.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet kobles til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.

Hvis du holder fingeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.

e) Ikke strekk eller len deg for langt når du bruker verktøyet. Pass på at du står stødig og har god balanse til enhver tid.

Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

f) Ha på deg riktig tøy. Bruk ikke løse klær eller smykker. Hold här, klær og hansker unna bevegelige deler.

Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.

Bruk av støv oppsamler kan redusere støv relaterte farer.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig verktøy til arbeidet du skal utføre.

Riktig verktøy vil gjøre arbeidet lettere og tryggere uten at verktøyet overbelastes.

b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.

Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Trekk ledningen på elektroverktøyet ut fra veggkontakten og/eller fjern batteriet før du justerer eller skifter deler på verktøyet, eller før det oppbevares.

Dette vil redusere faren for at verktøyet starter uventet.

d) Oppbevar elektroverktøyet utilgjengelig for barn og la aldri personer som ikke er kjent med verktøyet eller som ikke har lest igjennom disse instruksjonene bruke elektroverktøyet.

Elektroverktøy er farlig hvis det brukes av uerfarne personer.

e) Vedlikehold av elektroverktøy. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruk av verktøyet.

Hvis elektroverktøyet er skadd må det repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig vedlikehold av verktøy.

f) Hold skjæreverktøy skarpt og rent.

Riktig vedlikehold av skjæreverktøy med skarpe kanter/blader vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det det er beregnet for, kan det oppstå farlige situasjoner.

5) Service

a) La et kvalifisert serviceverksted som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil forsikre at elektroverktøyets sikkerhet opprettholdes.

FORSIKTIG

La aldri barn eller helsesvake personer stå i nærheten. Oppbevar verktøy utilgjengelig for barn og helsesvake personer når det ikke er i bruk.

SIKKERHETSADVARSLER FOR KJEDESAG

1. Hold alle kroppsdeler unna kjedesagen når den er i gang. Kontroller at kjedesagen ikke er i kontakt med noe før du starter den. Et øyeblikks uoppmerksomhet under bruk av kjedesagen kan føre til at dine klær eller kroppsdeler setter seg fast i eller kommer i kontakt med sagkjedet.
2. Hold alltid kjedesagen med høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket. Hvis du holder kjedesagen med hendene motsatt, øker risikoen for personskade og du må derfor aldri gjøre dette.
3. Hold elektroverktøyet kun i isolerte håndtaksflater fordi sagkjedet kan komme i kontakt med skulte ledninger eller verktøyets egen ledning. Hvis sagkjedet kommer i kontakt med en strømførende ledning, kan metalldeler på utsiden av elektroverktøyet bli strømførende og gi operatøren elektrisk støt.
4. Bruk beskyttelsesbriller og hørselsvern. Ytterligere verneutstyr for hode, hender, ben og føtter anbefales. Egnede beskyttelsesklær vil redusere risikoen for personskader fra materiale som slynges ut eller uforvarende kontakt med sagkjedet.
5. Kjedesagen må ikke brukes av kjedesag när man er oppe i et tre kan före til personskader.
6. Sørg alltid for å ha godt fotfeste og bruk kjedesagen kun när du står på fast, sikkert og jevnt underlag. Glatt eller ustabilt underlag, som f.eks. stiger, kan føre til at man mister balansen eller kontrollen over kjedesagen.
7. Når du sager i en stamme eller gren som står i spenn må du være på vakt mot at den spretter tilbake. Når spenningen i treet frigjøres kan treet/grenen treff e operatøren og/eller slå kjedesagen ut av stilling.
8. Vær ekstremt forsiktig når du sager i busker og kratt. De tynne grenene kan bli fanget inn av sagkjedet og piske mot deg eller dra slik at du mister balansen.
9. Bær kjedesagen i fremre håndtak med kjedesagen slått av og vendt bort fra kroppen. Dekk til kjedet med sagsverdbeskyttelsen ved transport eller lagring. Riktig håndtering av kjedesagen vil redusere sannsynligheten for uforvarende kontakt med sagkjede i bevegelse.

10. Følg instruksjonene for smøring, kjedestramming og skifte av tilbehør. Utilstrekkelig strammet eller smurt sagkjede kan enten ryke eller øke risikoen for tilbakeslag.

11. Hold håndtakene tørre, rene og frie fra olje og fett. Håndtak med fett eller olje på er glatte og kan føre til tap av kontroll.

12. Sag kun i tre. Ikke bruk kjedesagen til oppgaver det ikke er beregnet for. For eksempel: ikke bruk kjedesagen til saging i plast, mur eller byggematerialer som ikke er av tre. Bruk av kjedesag til andre oppgaver enn den er beregnet for kan føre til farlige situasjoner.

Årsaker til og forebygging av tilbakeslag: (Fig. 1)

Tilbakeslag kan oppstå hvis nesen eller tuppen på sverdet kommer i kontakt med en gjenstand, eller hvis trematerialet du kutter klemmes rundt sagkjedet.

Hvis tuppen på sverdet kommer i kontakt med en gjenstand, kan det føre til et plutselig tilbakeslag hvor sverdet kastes opp og bakover mot operatøren.

Hvis sagkjedet klemmes øverst på sverdet, kan dette gjøre at sverdet kastes raskt bakover mot operatøren. Begge disse situasjonene kan gjøre at du mister kontroll over sagen, som igjen kan resultere i alvorlige personskader. Ikkebaserdegkunpåsikkerhetsenhetene som er innebygd i sagen. Som kjedesagbruker må du gjøre fl ere sikkerhetsforanstaltninger for å sørge for at sagejobbene ikke fører til ulykker eller personskader. Rekyl er et resultat av feil bruk av verktøyet og/eller feil prosedyrer ved bruk eller feil forhold under bruk, og dette kan unngås ved å ta de riktige forholdsreglene som angitt nedenfor:

○ Hold kjedesagen i et fast grep med tomler og fingre rundt kjedesagens håndtak, ned begge hender på sagen, og plasser kroppen og armene slik at du kan stå imot kreftene fra et tilbakeslag. Operatøren kan kontroller kreftene fra et tilbakeslag dersom de rette forholdsreglene tas. Ikke slipp tak i kjedesagen.
Ikke strekk deg for langt eller sag over skulderhøyde. Dette bidrar til å hindre utilsiktet kontakt med tuppen og sikrer bedre kontroll over kjedesagen i uventede situasjoner.
○ Bruk kun nye sagsverd og kjeder som er anbefalt av produsenten. Nye sagsverd og kjeder av feil type kan forårsake kjedebrudd og/eller tilbakeslag.
○ Følg produsentens instruksjoner om sliping og vedlikehold for sagkjedet. Reduksjon av dybdemålerens høyde kan føre til økt tilbakeslag.

Kjedebremsfunksjon:

Hvis en motorsag treffer en hard gjenstand ved høy hastighet, reagerer den voldsomt ved å slå bakover. Dette er vanskelig å kontrollere og kan være farlig,

o spesielt med lettvektverktey somhar en tendens til å bli brukt i alle mulige arbeidsstillinger. Kjedebremsen stopper umiddelbart kjedets rotasjon hvis et uventet tilbakeslag inntreffer. Kjedebremsen kan aktiveres ved å trykke hånden mot håndvernet, eller automatisk av selve tilbakeslaget.

Kjedebremsen kan bare tilbakestilles etter at motoren har stoppet helt. Tilbakestill hendelen til bakre posisjon (Fig. 2). Kontroller kjedebremsens funksjon hver dag.

EKSTRA SIKKERHETSADVARSLER

1. Bruk en strømkilde med den spenningen som er angitt på navneplaten.
   Bruk av høyere spenning kan føre til personskader
2. Arbeid uten press. Sørg alltid for at kroppen er varm.
3. Før du begynner å arbeide skal du tenke gjennom de aktuelle arbeidsprosessene og arbeide slik at du unngår ulykker, ellers kan personskader oppstå.
4. Kjedesagen må ikke brukes i dårlig vær, som f.eks. sterk vind, regn, snø, tåke eller i områder hvor det kan forekomme steinsprang eller snøras.

I dårlig vær kan dømmekraften bli påvirket og svaiing kan føre til ulykker.

1. Ved dårlig sikt, som f.eks. i dårlig være eller i mørket, skal kjedesagen ikke brukes. Kjedesagen skal heller ikke brukes i regn eller våte omgivelser.

Dårlig fotfeste eller tap av balanse kan føre til ulykker.

1. Kontroller sagsverdet og sagkjedet før du starter enheten.

○ Hvis sagsverd eller sagkjede har sprekker, eller hvis produktet er oppskrapet eller bøyd, skal det ikke brukes.

○ Kontroller at sagsverdet og sagkjedet er montert på en sikker måte. Hvis sagsverd eller sagkjede har brudd eller har kommet ut av stilling kan det føre til ulykker.

1. Før du starter arbeidet skal du kontrollere at bryteren ikke kan aktiveres før lås av-knapp trykkes.

Hvis enheten ikke fungerer korrekt skal du umiddelbart slutt å bruke den og bestille reparasjon hos et HITACHI-godkjent servicesenter.

1. Monter sagkjedet korrekt i henhold til anvisningene i denne instruksjonsboken.

Hvis det monteres feil vil sagkjedet hoppe av sagsverdet og personskader kan oppstå.

1. Du må aldri fjerne noe av kjedesagen (bremsespak, lås av-knapp, kjedefanger osv.).

Personskader kan oppstå.

1. I de følgende tilfellene skal du slå av enheten og sørge for at sagkjedet ikke lenger beveger seg:

○ Når den ikke er i bruk eller repareres.

○ Når du forflytter deg til et nytt arbeidssted.

○ Når du kontrollerer, justerer eller skifter sagkjedet, sagsverdet, sagkjedebeskytteren eller andre deler.

○ Ved påfylling av kjedeolje.

○ Ved fjerning av støv osv. fra enheten.

○ Ved fjerning av hindringer, kvist eller sagflis fra sagingen fra arbeidsområdet.

○ Når du tar enheten av eller går vekk fra enheten.

○ I andre tilfeller der du aner fare eller forventer risiko. Hvis sagkjedet fremdeles beveger seg kan personskader inntreff e.

1. Generelt skal arbeidet utføres individuelt. Når flere personer er involvert må du sørge for tilstrekkelig avstand mellom disse.

Spesielt ved felling av trær eller ved arbeid i hellinger og du forventer at trær faller, ruller eller glir, må du sørge for at det ikke oppstår fare for andre arbeidere.

1. Hold en avstand på minst 15 meter til andre personer. Når du arbeider sammen med andre skal du også sørge for en avstand på 15 meter eller mer.

○ Det er fare for å bli truffet av sagflis og andre ulykker

○ Avtal et opplegg med plystring som varsling og sørg for egnet metode for kontakt med andre arbeidere på forhånd.

○ Fjern hindringer (f.eks. grener, busker) på forhånd.

○ Basert på en helhetlig vurdering av tilstanden til treet som skal felles (f.eks. bøyd stamme, grenenes innvirkning) og situasjonen i omgivelsene (f.eks. forhold til omkringstående trær, eventuelle hindringer, terreng, vind), skal du bestemme hvilken retning treet vil falle og så planlegge fellingsarbeidet.

Uforsvarlig felling kan føre til personskader.

○ Når du arbeider i en helling må du sørge for at treet ikke begynner å rulle, og arbeid alltid fra høyt terreng og nedover.

○ Når treet begynner å falle skal du slå av enheten, varsle omgivelsene og umiddelbart trekke deg tilbake til et sikkert sted.

○ Hvis sagkjedet eller sagsverdet setter seg fast i treet under arbeidet, slå av og bruk en kile.

1. Hvis enhetens ytelse reduseres under bruk eller du registrerer unormale lyder eller vibrasjoner skal du umiddelbart slå av, avslutte bruken og returnere enheten til et HITACHI-godkjent servicesenter for inspeksjon eller reparasjon. Hvis du fortsetter å bruke enheten kan det føre til personskader.

2. Hvis enheten mistes i bakken ved et uhell eller utsetts for støt skal den undersøkes nøye for skader eller sprekker og du må kontrollere om den er deformert. Hvis enheten har skader, sprekker eller deformering, kan det føre til personskader.

3. Ved transport av enheten i bil må du sørge for at enheten ikke kan bevege seg.

1. Kontroller at det ikke finnes spiker eller andre fremmedlegemer i materialet. Hvis sagkjedet treffer spiker eller lignende, kan det oppstå personskader.

2. For å hindre at sagkjedet setter seg fast i materialet ved saging i vanskelig trevirke eller när materialet står under spenn ved saging skal du sette opp en støtteplattform nær sagsnittet. Hvis sagsverdet setter seg fast kan det oppstå personskade.

3. Hvis enheten skal transporteres eller lagres etter bruk skal enten sagkjedet fjernes eller kjedebeskyttelsen settes på. Hvis sagkjedet kommer i kontakt med kroppen din kan personskader inntreff e.

4. Forskriftsmessig stell av enheten.

For å sikre at arbeidet kan utføres sikkert og effektivt skal kjedesagen stelles for å sørge for at den har optimal sageytelse.

○ Ved utskifting av sagkjede eller sagsverd, vedlikehold av saghuset, påfylling av olje instruksjonsboken.

1. Be servicesenteret reparere enheten.

○ Ikke modifiser dette produktet fordi det tilfredsstiller sikkerhetsforskriftene kun i opprinnelig stand.

○ Ta alltid kontakt med et HITACHI-godkjent servicesenter for alle reparasjoner. Forsøk på å reparere enheten selv kan medføre personskader.

1. Når enheten ikke er i bruk skal den lagres på en egnet måte.

Tapp av kjedeoljen og oppbevar den på tørt sted som er utilgjengelig for barn eller som er låst.

1. Hvis varselmerkingen ikke lenger er synlig, faller av eller på annen måte er uklar, sett på ny varselmerking. Varselmerking kan skaffes fra et Hitachi-godkjent servicesenter.

2. Hvis lokale regler eller forskrifter gjelder der du arbeider, skal disse følges.

SPESIFIKASJONER

Modell CS30Y CS35Y CS40Y CS45Y
Sverdlengde (Maks. sagelengde) 300 mm	350 mm 400 mm 450 mm
Sagsverdtype P012-50CR P014-50CR	P016-50CR P0H18-50CR
Spenning (etter områder)*1	(110 V, 220 V, 230 V, 240 V)~
Opptatt eff ekt*1	110 V: 1560 W 220 V, 230 V, 240 V: 2000 W
Kjedehastighet uten belastning 14,5 m/s
Kjedetype	91PX-45(Oregon)	91PX-52(Oregon)	91PX-57(Oregon)	91PX-64(Oregon)
Kjededeling / Måler 9,53 mm (3/8") / 1,27 mm (0,05")
Tannhjul Antall tenner: 6
Oljepumpe Automatisk
Kapasitet for kjedeoljetank	150 ml
Overbelastningsvern	Elektrisk
Kjedebrems	Manuelt aktivert
Vekt*2	5,2 kg	5,4 kg	5,4 kg	5,5 kg

^1 Sjekk produktets navneplate da spesifikasjonene avhenger av salgsområdet.
^2 Vekt: I henhold til EPTA-prosedyre 01/2003

STANDARD TILBEH∅R

(1) Kjedebeskytter....1
(2) Sagsverd 1
(3) Kjede ....1
(4) Pluggklips ^* .....1

* Medfølger ikke i visse salgsområder.

Standard tilbehør kan endres uten at det har noen eff ekt.

(1) Kjedesagolje
(2) Rundfi I
(3) Dybdemålerenhet

Rundfil og dybdemålerenhet brukes til sliping av sagkjedets blader. For bruk av disse, se punktet med tittelen "Sliping av sagkjedets blader".

(4) Kjedebeskytter

La alltid kjedebeskytteren sitte på kjedet når du bærer eller oppbevarer motorsagen.

Valgfritt tilbehør kan endres uten at det har noen eff ekt.

ANVENDELSE

○ Generell saging i tre.

SJEKK F∅R BRUK

1. Strømkilde

Pass på at strømkilden som skal benyttes stemmer overens med det som er angitt på dataskilet.

1. Strømbryter

Pas på at bryteren er slått av (OFF) ved tilkobpling til stikkontakt. Begynner maskinen å arbeide med en gang kan det føre til alvorlige ulykker.

1. Skjøteledning

Når arbeidsområdet ligger langt unna strømkilden må du bruke en forlengerledning med tilstrekkelig tverrsnitt og angitt kapasitet. Forlengerledningen skal være så kort som det er praktisk mulig.

1. Kontroller kjedets stramming

Feil stramming av kjedet kan føre til skade på kjedet og på sagsverdet, og kan føre til alvorlige ulykker. Kontroller alltid at kjedet er riktig strammet før sagen brukes.

1. Fyll oljetanken med olje

Denne enheten leveres uten olje i oljetanken. Før bruk må du fjerne oljelokket og fylle tanken med anbefalt olje.

Denne enheten leveres uten olje i oljetanken. Før bruk skal du fjerne oljelokket og fylle tanken med sagkjedeolje (selges separat), eller SAE 20 eller 30 motorolje. Ikke bruk misfarget eller forringet olje. Kontroller oljetanken regelmessig og hold den full når du bruker sagen.

1. Det anbefales å bruke en jordfeilbryter eller en vernebryter.

SAGKJEDE- OG SAGSVERDENHET

ADVARSEL!

○ Ikke bruk annet sagkjede eller sagsverd enn de som er angitt i "SPESIFIKASJONER".
○ Sørg for at bryteren er slått av og at pluggen er trukket ut av stikkontakten.
○ Ha alltid på deg hansker när du håndterer sagkjedet.
○ Tiltrekkingsmomentet for spesialmutteren har blitt justert til det optimale nivået. Den må ikke løsnes eller trekkes til under noen omstendighet.

1. Fjerne sagkjedet

(1) Kontroller at kjedebremsen har blitt frigjort før du fjerner sidedekselet (Fig. 2).
(2) Løsne knotten litt og løsne deretter strammehjulet for å løsne strammingen av sagkjedet (Fig. 3).
(3) Løsne knotten helt og fjern sidedekselet forsiktig.
(4) Fjern forsiktig sagsverdet og sagkjedet.
2. Montere sagkjedet
(1) Sett sagsverdet på festebolten.
(2) Legg sagkjedet rundt tannhjulet mens du passer på at det vender riktig vei, og sett deretter sagkjedet i sagsverdets spor (Fig. 4).

(3) Sett klipset på sidedekselet i huset, sett på sidedekselet, drei på strammehjulet, rett inn kjedets strammepinne med hullet på sagsverdet og fest og sidedekselet (Fig. 5 og 6).

FORSIKTIG

Hvis knotten strammes før strammehjulet dreies, vil strammehjulet bli låst og det vil ikke rotere.

(4) Trykk forsiktig på toppen av knotten for å sette den inn i skruehullet, stram den til og følg deretter instruksjonene i "Juster kjedets stramming".

FORSIKTIG

Når du legger sagkjedet rundt tannhjulet skal du holde spesialmutteren på plass for å hindre at tannhjulet roterer (Fig. 7).

Hvis spesialmutteren løsnes eller strammes uforvarende, må du umiddelbart slutte å bruke enheten og få den reparert.

Ikke bruk motorsagen fordi dette kan forhindre at kjedebremsen i å fungere normalt og resultere i farlige situasjoner.

○ Sørg for at bryteren er slått av og at pluggen er trukket ut av stikkontakten.
○ Ha alltid på deg hansker när du håndterer sagkjedet.
○ Tiltrekkingsmomentet for spesialmutteren har blitt justert til det optimale nivået. Den må ikke løsnes eller trekkes til under noen omstendighet.

(1) Løft enden av sagsverdtuppen dreier du strammehjulet for å justere sagkjedets stramming (Fig. 8).

(2) Juster sagkjedets stramming slik at åpningen kanten på sagkjedets drivledd og sagsverdet er mellom 0,5 og 1 mm när kjedet løftes forsiktig ved midten av sagsverdet (Fig. 9).

(3) Når justeringen er fullført skal du løfte enden av sagsverdet og trekke knotten godt til (Fig. 8).

Hvis det ikke er mulig å dreie sagkjedet skal du sjekke om kjedebremsen har blitt aktivert.

MONTERE PLUGGKLIPSET

Ledningen fra strømpluggen hindres i å bli trukket ut ved hjelp av pluggklipset (Fig. 10).

BETJENING AV BRYTEREN

ADVARSEL!

Ikke lås bryterens låseknapp mens bryteren er trykket inn. Hvis bryteren trykkes inn uforvarende kan det føre til at motorsagen starter uventet, noe som kan føre til personskader.

(1) Sørg for at motorsagen ikke er slått på, og sett deretter strømpluggen inn i en stikkontakt.

(2) Motorsagen slås på när låseknappen trekkes inn, og slås av när den frigjøres (Fig. 11).

KONTROLLERE KJEDEOLJEMATINGEN

Kontroller at kjedeoljen mates som normalt fra enden av sagsverdet (Fig. 12).

○ Hvis olje ikke mates etter at kjedet har rotert i to eller tre minutter skal du se etter om det har samlet seg sagfl is t til rundt oljeutløpet.
○ Mengden med matet kjedeolje kan justeres med oljejusteringsskruen (Fig. 13).

Kutting av tykke trestykker utgjør en tung belastning på sagkjetet, så sørg for at mengden av utmatet olje økes i slike tilfeller.

FORSIKTIG

Motorsagen er utstyrt med en vernekrets for å hindre at den blir skadd. Motoren stopper automatisk hvis motorsagen påføres for høy belastning, som for eksempel saging i hardtre.

I dette tilfellet skal motorsagen slås av, årsaken til at motoren stoppet skal fastslås og deretter kan den slås på igjen og arbeidet kan fortsette når problemets årsak er eliminert.

Vent i minst to sekunder etter at du har slått motorsagen av etter en automatisk stopp, før du slår den på igjen.

FREMGANGSMÄTER VED SAGING

1. Generelle femgangsmåter ved saging

(1) Slå på strømmen mens du holder sagen et lite stykke unna treet som skal sages. Start saging först etter at me børneten har nådd full hastighet.
(2) Når du sager et tynt tre skal du presse bunnseksjonen av sagsverdet mot treet og sage nedover som vist i Fig. 14.
(3) Når du sager et tykt tre skal du presse tappen på frontseksjonen på enheten mot treet og sage med en vippebevegelse mens du bruker tappen som vippepunkt som vist i Fig. 15.
(4) Når du sager tre horisontalt skal du vende enhetens hus mot høyre slik at sagsverdet ligger på undersiden, og hold i oversiden av sidehåndtaket med venstre hånd. Hold sagsverdet horisontalt og plasser tappen som befi nner seg på fronten av enhetens hus, på tømmeret. Bruk tappen som et vippepunkt og sag inn i treet ved å svinge håndtaket til høyre. (Fig. 16)
(5) Når du sager inn i tre nedenfra skal øvre side av sagsverdet berøre treet lett. (Fig. 17)
(6) I tillegg til grundig lesing av instruksjonsboken må du sørge for å få praktisk instruksjon i bruk av kjedesagen før bruk, eller du må i det minste øve deg i å arbeide med kjedesagen ved å sage lengder av rundtømmer på en sagkrakk.
(7) Ved saging av tømmerstokker og tømmer som ikke er støttet opp, skal du sørge for god støtte ved hjelp av en sagkrakk slik at de ikke beveger seg.

FORSIKTIG

Når du sager inn i tre nedenfra er det en fare for at enhetens hus blir presset tilbake mot brukeren hvis kjedet griper kreftig tak i treet.
Ikke sag hele veien gjennom treet når du starter nedenfra fordi det er fare for at sagsverdet spretter opp og kommer ut av kontroll når du har saget i gjennom.
○ Sørg alltid for at en kjedesag i drift ikke berører bakken eller ståltrådgjerder.

2. Saging av grener

(1) Sage grener av et tre som står:

○ Pass på å ikke bli truffet av fallende grener.

○ Vær alltid på vakt mot tilbakeslag i kjedesagen.

(2) Sage av grener på felte trær:

Sag først av grenser som ikke berører bakken, så sager du av de som berører bakken. Når du sager av tykke grender som berører bakken skal du først sage halvveis gjennom ovenfra og så sage av grenen nedenfra. (Fig. 19)

FORSIKTIG

Når du sager av grener som berører bakken må du være forsiktig slik at saksverdet ikke forkiler seg på grunn av presset.

Når du sager en tømmerstokk som er plassert som vist i Fig. 20, sag først cirka en tredjedel gjennom fra undersiden og sag deretter gjennom ovenfra. Når du sager en tømmerstokk som ligger tvers over en dump som vist i Fig. 21, sag først cirka en tredjedel gjennom fra oversiden og sag deretter gjennom nedenfra.

FORSIKTIG

○ Sørg for at sagsverdet ikke forkiler seg i tømmerstokken på grunn av presset.

(1) Underkutt (① som vist i Fig. 22):

Dybden på underkuttet skal være 1/3 av treets diameter. Du må aldri felle trær uten et godt underkutt.

(2) Overkutt (② som vist i Fig. 22):

Lag et overkutt cirka 5 cm over og parallelt med det horisontale underkuttet. Hvis sagkjedet setter seg fast under sagingen, stopp sagen og bruk en kile til å frigjøre den. Ikke sag gjennom treet.

FORSIKTIG

○ Treet må ikke felles på en måte som kan sette personer i fare, treff e strømledninger eller lignende eller forårsake materielle skader.
○ Sørg for å stå i høyere terreng fordi treet kan rulle eller gli nedover etter at det er felt.

SLIPING AV SAGKJEDETS BLADER

FORSIKTIG

Sørg for at strømkilden er koblet vekk fra verktøyet før du utfører trinnene nedenfor.

Bruk hansker for å beskytte hendene.

Sløve og slitte kjedeblader vil redusere verktøyets effektivitet og utsette motoren og forskjellige deler på maskinen for unødig overbelastning. For å opprettholde optimal effektivitet er den nødvendig å sjekke kjedebladene ofte og holde dem riktig slipt og justert. Sliping av bladene og dybdemålerjustering skal utføres på midten av sagsverdet og med kjedet riktig montert på maskinen.

1. Sliping av blad

Rundfilen, som er del av tilbehøret, skal holdes mot sagkjedets blad slik at en femtedel av dens diameter stikker over toppen av bladet, som vist i Fig. 23. Slip bladene ved å holde rundfi len i en 30° vinkel i forhold til bladsverdet, som vist i Fig. 24, mens du sørger for at rundfilen holdes rett, som vist i Fig. 25. Sørg for at alle sagblader files i samme vinkel, eller vil verktøyets sageeffektivitet bli påvirket. Egnede vinkler for sliping av bladene er vist i Fig. 26.

La alle sagtennene ha samme lengde

2. Justering av dybdemåleren

For å utføre dette arbeidet må du bruke ekstrautstyret dybdemålerenhet og en standard flatfil som finnes i handelen. Målene som vises i Fig. 27 kalles dybdemålet. Dybdemålet bestemmer graden av innsnitt (skjæredybde) og må opprettholdes nøyaktig. Det optimale dybdemålet for dette verktøyet er 0,635 mm.

Etter gjentatt bladsliping vil dybdemålet bli redusert. Derfor skal du etter hver 3. til 4. sliping plassere dybdemålerenheten som vist i Fig. 28, og file vekk den delen som stikker over det øvre planet på dybdemålerenheten.

1. Kontroll av kjedet

(1) Sørg for å kontrollere kjedets stramming regelmessig. Hvis kjedet har blitt slakt, juster strammingen som angitt i seksjonen "Juster kjedets stramming".

(2) Når kjedebladene blir sløve skal de slipes som angitt i seksjonen "Sliping av sagkjedets blader".

(3) Når arbeidet med sagen er fullført skal sagkjede og densagsverd oljes grundig ved å trykke tre eller fire ganger på oljeknappen mens kjedet roterer. Dette vil hindre rusting.

2. Rengjøring av sagsverdet

Når sagsverdets spor eller oljehullet blir tettet med sagfl is hindres oljesirkulasjonen, og det kan føre til skader på verktøyet. Fjern kjededekselet regelmessig og rengjør sporet og oljehullet med en stältrådbit som vist i Fig. 29.

3. Rengjøre inne i sidedekselet

Strammingen av hjulet og knotten vil gå tregere hvis sagflis eller smuss har avleiret seg inne i sidedekselet, og de kan også bli sittende helt fast. Etter bruk av motorsagen og etter utskifting av sagkjedet osv., sett en fl at skrutrekker inn i åpningen under strammeskiven som vist i Fig. 30, løft opp knotten og strammeskiven og fjern skrutrekkeren sakte for å rengjøre innsiden av sidedekselet og fjerne all sagfl is.

4. Inspeksjon av kullbørster (Fig. 31)

Motoren forbruker kullbørster. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut før den blir helt nedslitt eller begynner å nærme seg slitegrensen. Kullbørstene må dessuten alltid holdes rene og det må passes på at de beveger seg fritt i børsteholderen.

Antall kullbørster vil være forskjellig i forhold til hvilken spenning som brukes.

5. Skifte kullbørstene

Demontert børstekappene med en flat skrutrekker. Kullbørsten kan deretter fjernes enkelt. (Fig. 32)

FORSIKTIG

Vær forsiktig så du ikke deformerer børsteholderen när du gjør dette.

6. Inspeksjon av monteringsskruene

Inspiser alle monteringsskruene med jevne mellomrom og se etter at de er ordentlig skrudd til. Hvis noen av skruene er løse, skru dem fast øyeblikkelig. Dersom en ikke gjør dette, kan det føre til alvorlig risiko.

7. Vedlikehold av motoren

De viklede motordelene er selve "hjertet" i et elektrisk verktøy.

Hold nøye kontroll med at viklinger ikke er skadet og/eller våte av olje eller vann.

8. Liste over servicedeler

FORSIKTIG

Reparasjoner, modifikasjoner og inspeksjon av Hitachi elektroverktøy må utføres av et Hitachi autorisert serviceverksted.

Denne dellisten er behjelpelig hvis den leveres inn sammen med verktøyet til et Hitachi autoristert serviceverktsted när reparasjoner eller annet vedlikeholdsarbeid kreves.

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

MODIFIKASJONER

Hitachi elektroverktøy er under konstant utbedring og modifi sering for å inkorporere de siste nye teknologiske fremskritt.

Følgelig vil enkelte deler kunne endres uten forvarsel.

MERK

På grunn av HITACHIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasfonene i dette heftet endres uten forvarsel.

Informasjon angående luftstøy og vibrasjon

De målte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871.

Målt A-veid lydeff ektnivå: 103 dB (A)

Målt A-veid lydtrykknivå: 90 dB (A)

Usikkerhet KpA: 2 dB (A)

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745.

ah = 4,0 m/s ^2

Usikkerhet K = 1,5 m/s ^2

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet.

Det kan også brukes som en foreløpig estimering av eksponering.

ADVARSEL

○ Vibrasjons emisjons fra elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.
○ Treff sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

OSIEN SELITYKSET
