BRUKSANVISNING C 18DSL HITACHI

6. Undlad at anvende batteriet til andre formål end dem,

8. Servicering og reparationer

Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fi ngeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker. d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade. e) Ikke strekk eller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner. f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene. g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer. h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk. En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner. GENERELLE SIKKERHETSFORHOLDSREGLER

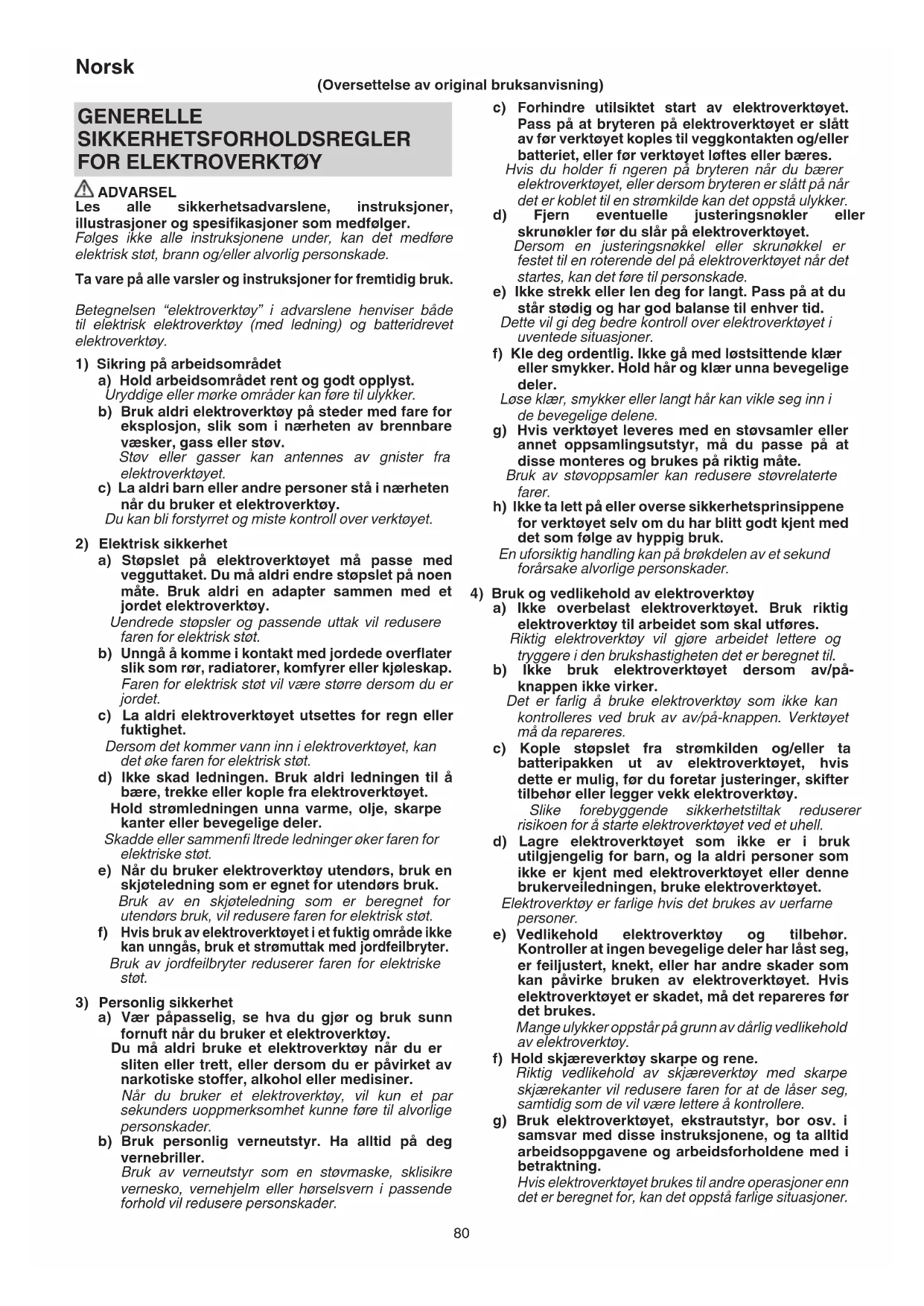

ADVARSEL Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifi kasjoner som medfølger. Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenfi ltrede ledninger øker faren for elektriske støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.

Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoff er, alkohol eller medisiner. Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader. b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller. Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader. (Oversettelse av original bruksanvisning) 0000BookC18DSL.indb800000BookC18DSL.indb80 2019/02/2215:06:582019/02/2215:06:5881 Norsk h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett. Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker. b) Bruk bare elektroverktøyet med spesifi sert type batteripakke. Bruk av andre batteripakker kan føre til brannfare og skader. c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene. Kortslutning av batteripolene kan forårsake skader eller brann. d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp. Batterivæsken kan forårsake irritasjon eller brannsår. e) Ikke bruk en batteripakke eller et verktøy som er skadet eller modifi sert. Skadede eller modifi serte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade. f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur. Eksponering for ild eller temperaturer over 130°C kan forårsake en eksplosjon. g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. b) Utfør aldri service på skadede batteripakker. Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører. FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. SIKKERHETSADVARSLER FOR BATTERIDREVET SIRKELSAG Fremgangsmåte for skjæring

FARE: Hold hender unna skjæreområdet og -bladet. Hold den andre hånden på hjelpehåndtaket, eller motorhuset. Hvis du holder begge hendene på sagen, kan de ikke skjære seg på bladet. b) Ikke grip mot undersiden av arbeidsstykket. Vernet kan ikke beskytte deg fra bladet under arbeidsstykket. c) Juster skjæredybde til tykkelsen på arbeidsstykket. Mindre enn en full tann fra sagbladet skal synes under arbeidsstykket. d) Du må aldri holde arbeidsstykket i hendene eller legge det over beinet når du skjærer. Fest arbeidsstykket til en stabil plattform. Det er viktig å støtte arbeidet skikkelig for å minimere eksponering av kroppen, sammenbinding av blader eller tap av kontroll. e) Hold elektroverktøyet på isolerte gripeoverfl ater når du utfører en operasjon, hvor skjæreverktøyet kan komme i kontakt med skjulte kabler eller egen kabel. Berøring med en strømførende ledning vil gjøre at det også går strøm gjennom eksponerte metalldeler i elektroverktøyet og kan gi brukeren elektrisk støt. f) Ved kløyving må du alltid bruke et kløyvegjerde eller rettkantet styreskinne. Dette øker nøyaktigheten til skjæringen og reduserer og risikoen for sammenbinding av blader. g) Bruk alltid blader med riktig størrelse og form (diamant vs. rund) på akselhullet. Blader som ikke passer med monteringsutstyret til sagen vil gå skjevt, som forårsaker tap av kontroll. h) Bruk aldri skadet eller gale bladskyllere eller bolter. Bladskyllerne og bolten er spesielt laget til din sag, for å sikre optimal ytelse og brukssikkerhet. Tilbakeslag årsaker og beslektede advarsler - tilbakeslag er en plutselig reaksjon til et sagblad som er kommet i klemme, satt seg fast eller forskjøvet. Dette gjør at en ukontrollert sag løftes opp, ut av arbeidsstykket og mot brukeren; - når bladet sitter i klemme eller har satt seg fast idet sagsnittet lukkes ned, stopper bladet og motorreaksjonen dytter enheten raskt bakover mot brukeren; - hvis bladet blir vridd eller feiljustert i kuttet, kan tennene på den bakre kanten av bladet grave seg inn i toppfl aten på treverket slik at bladet klatrer ut av sagsnittet og hopper tilbake mot brukeren. Tilbakeslag inntreff er som følge av feil bruk av sagen og/eller uriktig fremgangsmåte og dårlige betingelser for betjening. Det kan unngås ved å ta de nødvendige forholdsregler, slik de er beskrevet nedenfor. a) Hold sagen godt med begge hender og legg armene slik at de kan motstå kreftene fra tilbakeslaget. Plasser kroppen på hver side av bladet, men ikke i en rett linje fra bladet. Tilbakeslag kan gjøre at sagen hopper bakover, men kreftene fra tilbakeslaget kan kontrolleres av brukeren dersom man tar nødvendige forholdsregler. b) Når bladet låses, eller hvis du skulle avbryte skjæringen, slipper du avtrekkeren og holder sagen i ro i materialet inntil bladet har stanset helt opp. Prøv aldri å fjerne sagen fra treverket eller å trekke sagen bakover mens bladet er i bevegelse. Dette kan føre til tilbakeslag. Undersøk årsaken til at bladene låser seg og gjør nødvendige tiltak for å korrigere forholdene. c) Når du skal begynne å sage i arbeidsstykket igjen, plasser sagbladet i sentrum av sagsnittet slik at sagtennene ikke sitter i treverket. Dersom et sagblad låser seg, kan det vandre oppover eller slå tilbake fra arbeidsstykket idet du starter opp sagen. d) Sikre store plater for å minimere risikoen for at bladet kommer i klemme og slår tilbake. Store plater har lett for å sige under sin egen vekt. Du må plassere støtter under platen på begge sider, nær skjærelinjen og platekanten. e) Ikke bruk sløve eller skadde blader. Bruk av uslipte blader eller blader som er satt inn feil, vil gi et smalt sagsnitt, som vil føre til overdreven friksjon, låsing av bladet og tilbakeslag. 0000BookC18DSL.indb810000BookC18DSL.indb81 2019/02/2215:06:582019/02/2215:06:5882 Norsk f) Spakene som brukes til å låse bladdybden og justeringen av skråkanten, må være stramt sikret før du begynner å skjære. Hvis bladets justering endres mens du skjærer, kan det føre til at bladet låser seg eller tilbakeslag. g) Vær ekstra forsiktig når du sager i eksisterende vegger eller andre blindområder. Det utstikkende bladet kan skjære i gjenstander, noe som kan forårsake tilbakeslag. Nedre vern a) Kontroller at det nedre vernet er forsvarlig lukket før hvert bruk. Ikke bruk sagen dersom det nedre vernet ikke beveger seg fritt og lukkes øyeblikkelig. Du må aldri klemme det nedre vernet åpent eller binde det fast. Dersom du skulle miste sagen i bakken, kan det nedre vernet bli bøyd. Løft det nedre vernet med inntrekksspaken og pass på at det beveger seg fritt og ikke berører bladet eller andre deler i alle vinkler og skjæredybder. b) Kontroller funksjonen til fjæren i det nedre vernet. Dersom vernet og fjæren ikke fungerer skikkelig, må de til service før bruk. Det nedre vernet kan bevege seg tregt på grunn av skader på deler, gummiavleiringer eller opphopning av skrot. c) Det nedre vernet kan kun trekkes inn manuelt ved spesielle kutt, som ”dypskjæring” og ”sammensatte kutt”. Hev det nedre vernet med inntrekksspaken. Så snart bladet begynner å skjære inn i treverket, må du slippe det nedre vernet. Ved andre typer skjæring skal det nedre vernet fungere automatisk. d) Kontroller alltid at det nedre vernet dekker bladet før du legger sagen ned på benken eller gulvet. Dersom bladet er ubeskyttet mens det går på tomgang, vil sagen vandre bakover og skjære gjennom alt som ligger i veien. Vær oppmerksom på tiden det tar for bladet å stanse etter at du har sluppet bryteren. FLERE SIKKERHETSADVARSLER

1. Lad batteriet ved, temperatur på mellom 0°C – 40°C.

Er temperturen mindre enn 0°C vil det resultere i overlading, noe som er farlig. Batteriet kan ikke lades ved høyere temperatur enn 40°C. Den beste temperaturen for lading er mellom 20°C – 25°C.

2. Når en ladeoperasjon er avsluttet, la ladeapparatet stå

avslått i omkring 15 minutter før den neste oppladingen av et batteri tar til. Lad ikke opp mer enn to batterier etter hverandre.

3. Ikke la fremmedlegemer komme inn i åpningen for

tilkopling av oppladbart batteri.

av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

7. Når denne enheten brukes kontinuerlig kan det skje at

den overopphetes og dermed forårsaker skader på motor og bryter. Når huset blir varmt betyr det at maskinen må få hvile en stund og kjøle seg av for arbeidet fortsetter.

8. Ikke plasser gjenstander i laderens ventilasjonsåpninger.

Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

9. Ta med batteriet til butikken der det ble kjøpt så snart

batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

13. Ikke bruk sagblader laget av hurtigstål.

14. Ikke bruk sagblader som ikke følger kjennetegnene

beskrevet i disse instruksene.

15. Ikke stans sagbladene ved å klemme skiven fra siden.

16. Hold alltid sagbladene skarpe.

17. Sørg for at det nedre vernet beveger seg jevnt og fritt.

18. Bruk aldri sirkelsagen med det nedre vernet festet i åpen

fungerer som det skal.

21. Sørg for at treverket er fritt for fremmedlegemer, slik som

22. Rekkevidden til sagbladene bør være mellom 165 mm

tømmeret, må du plassere tømmeret på en arbeidsbenk når du skjærer. Dersom du bruker en fi rkantet blokk som arbeidsbenk, velger du fl att terreng for å sikre at den er stabil. En ustabil arbeidsbenk gjør det farlig å jobbe med verktøyet. (Fig. 3) For å unngå mulige uhell må du alltid passe på at delen av tømmeret som blir igjen etter skjæring holdes på plass eller er forsvarlig forankret.

24. Se opp for tilbakeslag ved bremsing

Denne sirkelsagen er utstyrt med en elektrisk bremse som aktiveres når startbryteren slippes. Du vil merke et visst tilbakeslag når bremsen kopler seg inn og det er derfor viktig å holde godt fast i selve verktøyet.

25. Bryterlåsen må ikke sperres eller på noe vis settes fast

for å holde den konstant inntrykket. Hold heller aldri fi ngeren på bryteren når sirkelsagen bæres rundt. Dette er for å forhindre at sagen ved et uhell slås på (ON) og forårsaker en alvorlig ulykke.

26. Kontroller materialet du skal skjære før du begynner.

Hvis du forventer at skjærematerialet vil gi fra seg skadelig / giftig støv, må du passe på at støvsekken eller andre egnede støvfjerningssystemer er koblet til støvuttaket skikkelig. Bruk også støvmasken, dersom denne er tilgjengelig.

27. Før sagingen begynner, vent till sagbladet har oppådd

full rotasjonshastighet.

28. Dersom sagbladet stopper, eller lager unormal støy

under sagingen, skru av strømmen øyeblikkelig.

29. Hvis sagbladet vris eller maskinen utsettes for unødig

trykk under sagingen, vil motoren overbelastes. Utfør sagearbeidet med et lett og jevnt trykk på maskinen.

30. Unngå skjæreoperasjoner hvor maskinfoten ikke er i

kontakt med materialet som skjæres, ellers kan motoren låse seg.

31. Forberede og kontrollere arbeidsmiljøet. Sørg for at

arbeidsstedet oppfyller alle betingelsene som legges frem i forholdsreglene.

33. Når en sageoperasjon er ferdig utført, må batteriet

34. Når sagbladet er skrudd fast, må du sjekke at låsespaken

er forsvarlig på plass som beskrevet.

35. Hvis den venstre bolten løsnes eller strammes ved bruk

av annet verktøy enn pipenøkkelen som følger med, kan bolten bli strammet for lite eller for mye, som igjen kan føre til personskade.

36. Etter at du har justert kuttedybden, må du sørge for å

stramme vingemutteren godt. Hvis ikke dette gjøres kan skade oppstå. (Fig. 4)

37. Etter at du har justert hellingsvinkelen, må du sørge for å

installert i elektroverktøyet med bryteren satt til PÅ, vil elektroverktøyet umiddelbart starte. Dette kan forårsake alvorlige ulykker.

41. Hvis hovedenheten etterlates med batteriet i, kan det

oppstå situasjoner hvor [bryterlåsen] kommer i berøring med gulvet og/eller en vegg slik at lampen tennes og lyser kontinuerlig avhengig av hvilken vei maskinen peker. Vær forsiktig ettersom kontinuerlig lys lett kan føre til at et fullt oppladet batteri blir dødt.

42. Gjør aldri forsøk på å utføre sagarbeider med sirkelsagen

spendt fast oppned i en skrustikke. Dette er meget farlig og kan føre til en alvorlig ulykke. (Fig. 11)

43. Lampen må bare tennes når maskinen brukes til saging.

Hvis den er tent ellers også, kan startbryteren ved et uhell aktiveres og sette igang sagen slik at det skjer en alvorlig ulykke.

44. Like etter bruk, er lyspæren meget varm. For å unngå

forbrenninger må lyspæren avkjøles før utskifting.

45. Sjekk lyspærens fasong og klassifi sering (12 V, 5 W)

før utskifting. Dette er for å forhindre at den løsner eller overopphetes under bruk hvis den skiftes ut med feil type.

46. Undersøk utsiden og kontroller at den ikke er skadet.

47. Bruk et sagblad med en angitt rotasjonshastighet lik eller

høyere enn rotasjonshastigheten til verktøyet.

48. Bruk et sagblad som egner seg til alle de forskjellige

49. Bruk alltid verktøyet og batteriet ved temperaturer

mellom -5°C og 40°C.

ADVARSEL ANGÅENDE LITHIUM-ION

BATTERI For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten. I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieff ekt løper ut, stanser motoren.

Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse.

I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir

overbelastet, kan batteristrømmen bli brutt. I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen. Videre, vennligst ta hensyn til følgende forholdsregler og advarsler. ADVARSEL For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeidet. ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet. ○ Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv. ○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

3. Ikke bruk et tydelig ødelagt eller deformert batteri.

4. Ikke bruk batteriet med feilkoplet polaritet.

6. Ikke bruk batteriet til et annet formål enn de som er

7. Hvis batteriladingen blir mislykket selv når den angitte

ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

8. Ikke plasser eller utsett batteriet for høye temperaturer

eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

9. Holdes unna fl ammer umiddelbart når ekkel lukt eller

11. Hvis det oppstår batterilekkasje, ekkel lukt, varme

genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.

12. Ikke senk batteriet ned i væsker eller la noen væsker

fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås. FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer

i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

2. Hvis bruker får væske fra batteriet på hud eller klær, vask

ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig. Væsken kan forårsake irritasjon på huden.

3. Hvis du fi nner rust, ekkel lukt, overoppheting, misfarging,

deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør. ADVARSEL Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold. ○ Ikke plasser elektrisk ledende objekter som spiker eller metalltråder av jern eller kopper i oppbevaringskassen. ○ For å unngå at kortslutning inntreff er, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig. SYMBOLER ADVARSEL Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk. C18DSL: Batteridrevet sirkelsag For å minske faren for skade må brukeren lese instruksjonsboken. 0000BookC18DSL.indb830000BookC18DSL.indb83 2019/02/2215:06:592019/02/2215:06:5984 Norsk Ha alltid på deg vernebriller. Bruk alltid hørselsvern. Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. V Merkespenning

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 191. Standard tilbehør kan endres uten varsel. ANVENDELSE Skjæring av forskjellige tretyper. SPESIFIKASJONER Modell C18DSL Spenning 18 V Tomgangshastighet 3400 min

Kapasitet Skjæredybde 90° 57 mm 45° 40 mm Lyspære 12 V, 5 W Vekt* 3,1 – 3,7 kg

• i henhold til EPTA-prosedyren 01/2014 Avhengig av vedlagt batteri. Den tyngste vekten måles med BSL1860. MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. LADING Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Kople til strømforsyningen. (Fig. 2)

Når batteriet lades fra en strømadapter ○ Sett laderens støpsel i stikkontakten. Når du kobler kontakten til batteriladeren til en stikkontakt, vil pilotlampen blinke rødt (med intervall på 1 sekund). FORSIKTIG Ikke bruk den elektriske ledningen hvis den er skadet. Få det reparert umiddelbart. Når batteriet lades fra en 12 V likestrøms strømkilde i en bil (UC18YML2) ○ Fest batteriladeren i bilen. Bruk den medfølgende stroppen til batteriladeren til å feste batteriladeren på plass slik at den ikke kan fl ytte seg utilsiktet. (Se Fig. 16) FORSIKTIG Ikke plasser batteriladeren eller batteriet under førersetet. Fest batteriladeren slik at den ikke kan bevege seg utilsiktet, da dette kan føre til en ulykke. Fig. 16 ○ Sett tilkoplingsledningen i bilens sigarettenner. Dersom kontakten er løs og faller ut av sigarettenneren, må den repareres. Da kontakten kan være feil, anbefales du å ta kontakt med din lokale bilforhandler. Fortsatt bruk av kontakten kan resultere i en ulykke grunnet overoppheting.

Ved beredskap når batteriet avkjøles, vil UC18YML2 / UC18YFSL avkjøle batteriet med en kjølevifte. (Kjøleviften fungerer imidlertid ikke når batteriet lades med 12 V likestrøms strømkilde i en bil.) ● Angående temperaturer og ladetider. Temperaturer og ladetider vil bli som vist i tabell 2 Tabell 2 Lader Batteri UC18YFSL UC18YML2 (Vekselstrøm/likestrøm)*

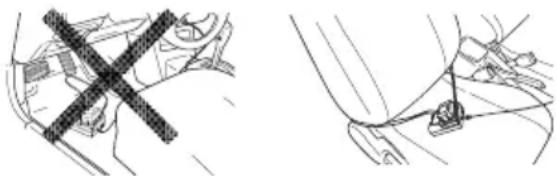

Vekselstrøm strømforsyning / Likestrøm12 V (i bil) strømforsyning MERK Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning. <UC18YML2> Spesielt ved hjelp av en likestrøms 12 V strømkilde i bil kan lading ta lengre tid ved høye temperaturer.

4. Kople laderen fra stikkontakten eller

sigarettenneruttaket.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det. FORSIKTIG ○ Hvis batteriet lades mens det er varmt fordi det har vært utsatt for direkte sollys i lengre tid, eller fordi batteriet nettopp har vært i bruk, vil laderens pilotlys lyse grønt eller lyse i 1 sekund, være slukket i 0,5 sekunder (av i 0,5 sekunder). I dette tilfellet må batteriet kjøles ned før ladingen starter. ○ Når pilotlyset blafrer rødt (med intervall på 0,2 sekunder), må du kontrollere om det fi nnes fremmedlegemer i laderens batterikontakt og eventuelt fjerne disse. Hvis det ikke fi nnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.

Fordi den innebygde mikrodatamaskinen bruker cirka 3 sekunder på å bekrefte at batteriet som lades med laderen er tatt ut, skal du vente i minimum 3 sekunder før du setter det inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet. 0000BookC18DSL.indb850000BookC18DSL.indb85 2019/02/2215:06:592019/02/2215:06:5986 Norsk ○ Kontroller spenningen på strømkilden i bilen når pilotlampen blafrer kontinuerlig i grønt (hvert 0,2 sekund). (UC18YML2) Hvis spenningen er 12 V eller lavere, indikerer det at bilbatteriet er svekket og kan ikke lade. ○ Blinker ikke pilotlampen i rødt (hvert sekund) selv om ladeledningen eller sigarettennerens tilkoplingsstøpsel er koplet til strømkilden, angir det at beskyttelseskretsen i laderen kan være aktivert. Fjern ledningen eller støpslet fra strømkilden og koble den til igjen etter cirka 30 sekunder. Dersom dette ikke får pilotlampe til å blinke rødt (hvert sekund), vennligst ta laderen til et autorisert HiKOKI-verksted.

Handling Figur Side Ta ut og sette inn batteriet 1 192 Lading 2 192 Hvordan sikre materiale for kutting 3 192 Justere skjæredybden 4 192 Justere hellingsvinkelen 5 192 Regulere føreskinnen 6 192 Skjærelinje 7 193 Bryterbruk 8 193 Ta av sagbladet 9 193 Montering av sagbladet* 10 193 Forbudte metoder for bruk (Festet opp ned med skrustikke)

Gjenværende batteriindikator 12 194 Montere støvsamlersettet 13 194 Bytte lyspære 14 194 Justere basen og sagbladet slik at de står vinkelrett

Valg av tilbehør ― 195

Da bruk av sløve verktøy vil forringe eff ektiviteten og føre til mulig feilfungerende motor, bør sagbladet slipes eller byttes ut så snart slitasjen blir merkbar. FORSIKTIG Hvis det brukes et sløvt sagblad, vil tilbakeslagskraften øke under sagingen. Hvis sagbladet er sløvt bør det derfor slipes.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

3. Vedlikehold av motorenheten

Motorrotasjonen er en viktig del av dette verktøyet. Unngå å skade den og sørg for å unngå kontakt med oljerens eller vann. Etter 50 timers bruk, rengjør motoren ved å blåse inn i ventilasjonshullene til motorhuset med tørr luft fra en trykkluftpistol eller et annet verktøy (Fig. 17). Opphopning av støv eller partikler i motoren kan føre til skader.

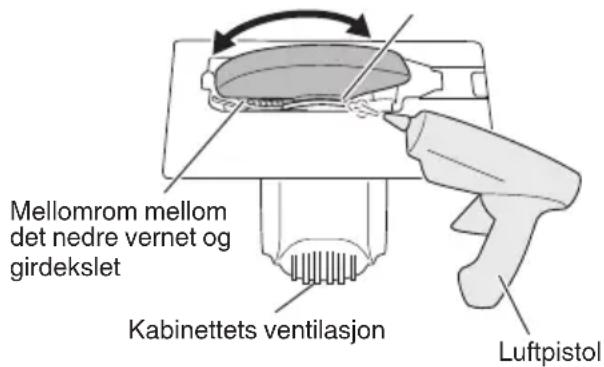

4. Inspisere og vedlikeholde nedre vern

Kontroller alltid at det nedre vernet beveger seg jevnt. I tilfelle funksjonsfeil må det nedre vernet repareres umiddelbart. For rengjøring og vedlikehold, bruk en trykkluftpistol eller annet verktøy til å rengjøre mellomrommet mellom girdekslet og roterende del av det nedre vernet med tørr luft (Fig. 17). Dette er eff ektivt for utslipp av spon og andre partikler. Avskallinger eller andre partikler som samles opp rundt det nedre vernet kan føre til funksjonsfeil eller skade. ADVARSEL For å forhindre inhalering av støv eller øyeirritasjoner, bruk vernebriller og en støvmaske når du bruker en trykkluftpistol eller annet verktøy til å rengjøre det nedre vernet, ventilasjonshull eller andre deler av produktet. Forsikre deg om at det nedre vernet beveger seg jevnt Roterende del av det nedre vernet Kabinettets ventilasjon Mellomrom mellom det nedre vernet og girdekslet Luftpistol Fig. 17

5. Justering av grunnfl aten og sagbladet for å

Sirkelsagen rengjøres med en ren klut som er fuktet med mildt såpevann. Bruk ikke blekemidler, klorin, bensin eller malingstynner siden slike midler forårsaker at plasten ødelegges.

Oppbevares på et sted hvor temperaturen ikke overstiger 40°C og utenfor barns rekkevidde. MERK Lagring av litium-ion batterier. Sørg for at litium-ion batteriene er fulladet før de skal lagres. Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen. Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger. Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.

8. Service og reparasjoner

Alle elektroverktøy vil på et eller annet tidspunkt kreve service eller utskifting av deler grunnet naturlig slitasje. For åsikre at det bare brukes originaldeler, må alt servicearbeid og eventuelle raparasjoner KUN utføres på et av HiKOKI AUTORISERT SERVICEVERKSTED. 0000BookC18DSL.indb860000BookC18DSL.indb86 2019/02/2215:06:592019/02/2215:06:5987 Norsk FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytter av celler eller andre indre deler). GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/ landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted. Informasjon om luftbårne lyder eller vibrasjoner De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871. Målt A-veid lydeff ektnivå: 103 dB (A) Målt A-veid lydtrykknivå: 92 dB (A) Usikkerhet K: 3 dB (A). Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841. Skjære kartong: Vibrasjonsutslippsverdi a

Usikkerhet K = 1,5 m/s
