Mærke	Hitachi (HiKOKI)
Model	C 18DSL
Produkttype	Trådløs rundsav
Nominel spænding	18 V
Tomgangshastighed	3400 min⁻¹
Skæredybde ved 90°	57 mm
Skæredybde ved 45°	40 mm
Kompatibel klinge diameter	165 mm til 150 mm
Belysningspære	12 V, 5 W
Vægt (med batteri)	3,1 – 3,7 kg afhængigt af batteri
Batteritype	Lithium-ion (Li-ion)
Kompatibel oplader	UC18YFSL eller UC18YML2
Anbefalet opladningstemperatur	0 °C – 40 °C (idealt 20–25 °C)
Elektrisk bremse	Ja, hurtig standsning af klingen
Nedre beskyttelsesskærm	Automatisk og manuel tilbagetrækning
Lydeffektniveau	103 dB(A)
Lydtrykniveau	92 dB(A)
Vibration (skæring i gråt pap)	2,0 m/s² (usikkerhed K=1,5 m/s²)
Standard tilbehør	Savklinge, nøgle, guide, oplader, batteri (afhængigt af version)
Anvendelser	Skæring af træ og paneler
Vedligeholdelse	Regelmæssig rengøring af ventilationsåbninger og nedre afdækning
Reparationsmuligheder	Reservedele fås hos autoriseret HiKOKI service

Ofte stillede spørgsmål - C 18DSL HITACHI

Hvilken type batteri skal bruges til Hitachi C 18DSL saven?

Brug kun originale HiKOKI lithium-ion batterier, f.eks. modellerne BSL1860 eller kompatible. Brug af andre batterier kan kompromittere sikkerhed og ydelse.

Hvordan justeres skæredybden?

Løsn vingemøtrikken på siden af basen, justér klingehøjden i forhold til materialets tykkelse (mindre end én tand synlig under materialet), og spænd derefter møtrikken godt til.

Saven starter ikke, hvad gør jeg?

Kontrollér, at batteriet er opladet og korrekt indsat. Sørg for, at afbryderlåsen ikke er aktiveret. Hvis motoren stopper under brug, kan overbelastnings- eller overophedningsbeskyttelse være aktiv: lad batteriet køle af.

Hvilken klingediameter kan jeg bruge?

Brug klinger med en diameter mellem 165 mm og 150 mm. Klingen skal være egnet til værktøjets omdrejningshastighed (3400 min⁻¹) og må ikke være i hurtigstål (HSS).

Hvordan udskiftes savklingen?

Fjern batteriet. Tryk på aksellåsen, skru den centrale bolt af med den medfølgende nøgle (drej med uret). Udskift klingen, og skru derefter bolten i den modsatte retning. Sørg for, at pilen på klingen passer med rotationsretningen.

Hvad gør jeg, hvis den nedre beskyttelsesskærm ikke lukker korrekt?

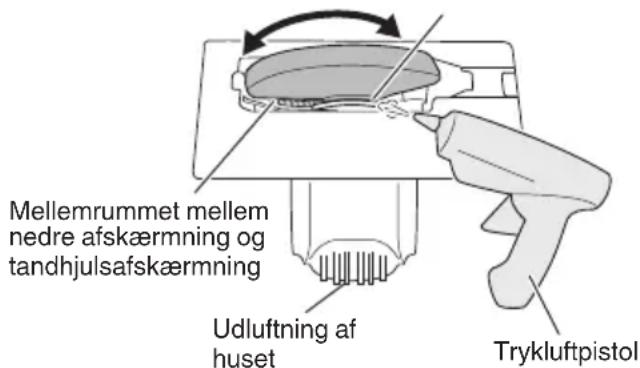

Rens mellemrummet mellem den nedre afdækning og tandhjulsdækslet med tør luft, og kontrollér fjederen. Hvis problemet fortsætter, overlad værktøjet til en autoriseret service.

Hvordan vedligeholder jeg saven for lang levetid?

Efter 50 timers brug, blæs tør luft gennem motorens ventilationsåbninger. Rens jævnligt den nedre afdækning. Opbevar værktøjet på et tørt sted under 40 °C. Opbevar batteriet opladet, hvis det ikke bruges i 3 måneder eller mere.

Hvad er de vigtige sikkerhedssymboler?

Bær altid sikkerhedsbriller og høreværn. Læs brugsanvisningen. Smid ikke apparatet sammen med husholdningsaffald (i overensstemmelse med WEEE-direktivet).

Kan jeg bruge saven til at skære i metal eller plastik?

Saven er primært designet til træ. Brug på andre materialer kræver en passende klinge og kan være farlig. Se vejledningen for forholdsregler.

Hvordan får jeg reservedele eller reparation?

Kontakt en autoriseret HiKOKI service. Brug kun originale reservedele for at sikre værktøjets sikkerhed og overensstemmelse.

BRUGSANVISNING C 18DSL HITACHI

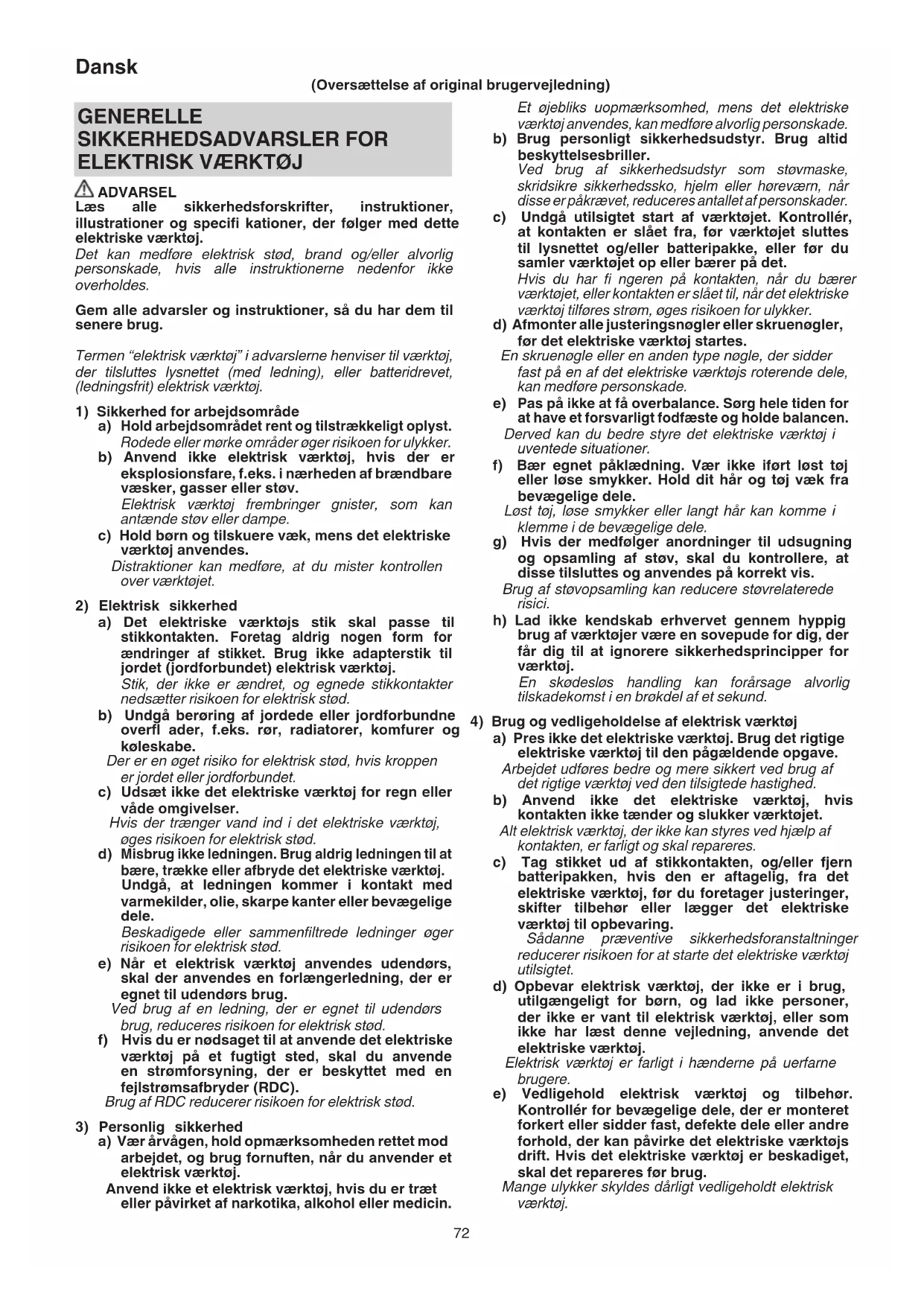

Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj.

Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes.

Gem alle advarsler og instruktioner, så du har dem til senere brug.

Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

a) Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv.
Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.
Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj.
Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe.

Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.

c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser.

Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.

Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.

Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.

f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj.

Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin.

Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.

Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, när disse er påkrævet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det.

Hvis du har fi ngeren på kontakten, när du bærer værktøjet, eller kontakten er slået til, när det elektriske værktøj tilføres strøm, øges risikoen for ulykker.

d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes.

En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

e) Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen.

Derved kan du bedre styre det elektriske værktøj i uventede situationer.

f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele.

Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele.

g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.

h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj.

En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet.

Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring.

Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj.

Elektrisk værktøj er farligt i hænderne på uerfarne brugere.

e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.

Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj.

f) Sørg for, at skæreværktøj er skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre.

g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres.

Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.

h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt.

Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

5) Brug og vedligeholdelse af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten.

En oplader, der passer til en type batteripakke, kan give risiko for brand, när den anvendes med en anden batteripakke.

b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker.

c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden.

Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand.

d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp.

Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger.

e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret.

Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd, der medfører brand, eksplosion eller risiko for tilskadekomst.

f) Udsæt ikke en batteripakke eller et værktøj for åben ild eller overdreven temperatur.

Udsættelse for åben ild eller temperaturer på over 130°C kan medføre eksplosion.

g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne.

Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

6) Service

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes.

b) Udfør aldrig service på beskadigede batteripakker.

Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

SIKKERHEDSADVARSLER FOR RUNDSAV

Skæreprocedurer

a) ⚠️ DANGER: Hold hænderne væk fra skæreområdet og klingen. Hold den anden hånd på hjælpehåndtaget eller motorhuset.

Hvis begge hænder bruges til at holde saven, kan du ikke skære dem på klingen.

b) Ræk ikke ned på undersiden af arbejdsemnet.

Afskærmningen kan ikke beskytte dig mod klingen under arbejdsemnet.

c) Justér skæredybden til arbejdsemnets tykkelse.

Der skal være under en hel tand af klingen synlig under arbejdsemnet.

d) Hold aldrig arbejdsemnet i dine hænder, og læg det ikke hen over dine ben, mens der skæres. Fastgør arbejdsemnet på et stabilt underlag.

Det er vigtigt at understøtte emnet ordentligt for at mindske risikoen for, at kroppen er i vejen, klingen går i hak, eller at du mister kontrollen.

e) Hold fast i det elektriske værktøj på de isolerede gribeflader ved udførelse af en handling, hvor skæreværktøjet kan komme i kontakt med skjult ledningsføring eller dets egen ledning.

Kontakt med en "strømførende" ledning kan også gøre synlige metaldele på det elektriske værktøj "strømførende" og kan give operatøren elektrisk stød.

f) Ved ripning skal du altid anvende et parrallelanslag eller et ligekantstyr.

Dette forbedrer skærenøjagtigheden og mindsker risikoen for, at klingen går i hak.

g) Anvend altid klinger med akselhuller i den korrekte størrelse og form (diamant i forhold til rund).

Klinger, der ikke passer til monteringshardwaren for saven, følger ikke savens bane og gør, at du mister kontrollen over saven.

h) Anvend aldrig beskadigede eller forkerte klingeskiver eller bolte.

Klingeskiverne og bolten blev designet specielt til din sav for optimal ydeevne og driftssikkerhed.

- Tilbageslag er en pludselig reaktion på en klemt, fastsiddende eller skæv savklinge, der får en ukontrolleret sav til at løfte sig op og ud af arbejdsemnet og hen mod operatøren;

- Når klingen kommer i klemme eller sidder fast, fordi savsnittet bliver for smalt, stopper klingen, og motorreaktionen driver værktøjet hurtigt tilbage mod operatøren;

- Hvis klingen bliver snoet eller skæv i skæret, kan tænderne på bagkanten af klingen grave ind i øverste overfl ade af træet og få klingen til at falde ud af kærven og springe tilbage mod operatøren.

Tilbageslag er et resultat af misbrug af saven og/eller forkert driftshåndtering eller -betingelser og kan undgås ved at tage passende forholdsregler som angivet nedenfor.

a) Fasthold et stramt greb med begge hænder på saven, og placér dine arme, så du kan modstå tilbageslagets kraft. Placér din krop på hver side af klingen, men ikke i lige linje med den.

Tilbageslag kan få saven til sat springe bagud, men tilbageslagets kraft kan kontrolleres af operatøren, hvis der tages passende forholdsregler.

Dansk

b) Når klingen binder, eller når en savning af en eller anden grund afbrydes af den, skal du løsne udløseren og holde saven stille i materialet, indtil klingen stopper helt.

Forsøg aldrig at fjerne saven fra emnet eller trække saven baglæns, mens klingen er i bevægelse, eller der kan forekomme tilbageslag.

Foretag eftersyn og korrigerende handlinger for at fjerne årsagen til, at klingen binder.

c) Når du genstarter saven i arbejdsemnet, skal du placere savklingen midt i kærven, så savtakkerne ikke sidder fast i materialet.

Hvis en savklinge binder, kan den svinge opad og slå tilbage fra arbejdsemnet, idet du genstarter saven.

Store brædder har en tendens til at hænge under deres egen vægt. Støttende elementer skal anbringes under brættet på begge sider, tæt på skærelinjen og tæt på brættets kant.

e) Brug ikke sløve eller beskadigede klinger.

Uslebne eller forkert indstillede klinger giver en smal kærv, der medfører høj friktion, en klinge, der binder og tilbageslag.

f) Låsehåndtagene til klingedybde og hældningsvinkel skal være stramt og sikkert spændte, før du saver.

g) Vær ekstra forsigtig, når du saver i eksisterende vægge eller andre blinde områder.

Den fremstående klinge skærer genstande, der kan medføre tilbageslag.

Funktion for nedre afskærmning

a) Kontrollér, at den nedre afskærmning er ordentligt lukket før hver anvendelse. Anvend ikke saven, hvis den nedre afskærmning ikke bevæger sig frit og lukker øjeblikkeligt. Spænd aldrig den nedre afskærmning op, og bind den ikke i den åbne position. Hvis du kommer til at tabe saven, kan den nedre afskærmning blive bøjet.

Hæv den nedre afskærmnng med

tilbagetrækningshåndtaget, og sørg for, at den bevæger sig frit og ikke rører ved klingen eller andre dele, i alle skærevinkler og -dybder.

b) Kontrollér funktionen af den nedre afskærmnings fjeder. Hvis afskærmningen og fjederen ikke fungerer ordentligt, skal der udføres serviceeftersyn af dem før brug.

Den nedre afskærmning kan fungere sløvt som følge af beskadigede dele, klæbrige afl ejringer eller ophobning af snavs.

c) Den nedre afskærmning må kun trækkes tilbage manuelt ved særlige skæringer såsom "indstiksskæringer" og "sammensatte skæringer". Hæv den nedre afskærmning med tilbagetrækningshåndtaget, og så snart klingen rammer materialet, skal du slippe den nedre afskærmning.

Ved al anden savning skal den nedre afskærmning aktiveres automatisk.

d) Hold altid øje med, at den nedre afskærmning dækker klingen, før du lægger saven på bænken eller gulvet.

En ubeskyttet, efterløben klinge får saven til at gå baglæns og save i alt, den har i nærheden. Vær opmærksom på den tid, det tager for klingen at stoppe, efter at kontakten er sluppet.

EKSTRA SIKKERHEDSADVARSLER

1. Oplad altid batteriet ved en temperatur på mellem 0°C – 40°C. Opladning ved en temperatur på under 0°C vil resultere i overopladning, hviket er forbundet med fare. Batteriet kan ikke oplades ved en temperatur på over 40°C.

Den mest passende temperatur for opladning er 20°C – 25°C.

1. Når en opladning er til ende, bør man lade opladeapparatet hvile 15 min. før næste batteriopladning. Skift ikke flere end to batterier ud samtidigt.

2. Undgå, at fremmedlegemer trænger ind i hullet til tilslutning af det genopladelige batteri.

3. Skil aldrig det genopladelige batteri eller opladeren ad.

4. Kortslut aldrig det genopladelige batteri. Kortslutning af batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.

5. Bortskaf ikke batteriet ved at kaste det på et bål. Hvis batteriet brændes, kan det eksplodere.

6. Hvis saven anvendes uafbrudt, er der risiko for, at den bliver for varm, hvilket kan føre til skade på motoren og kontakten. Hvis værktøjet bliver for varmt, skal det derfor have en pause i et stykke tid.

7. Stik ikke genstande ind i opladerens ventilationsåbninger. Hvis metalgenstande eller brændbare stoff er kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren.

8. Når batteriet har nået slutningen af sin levetid, skal du levere det tilbage til den forretning, hvor du købte det. Bortskaf ikke det afl adede batteri.

9. Brug kun klinge-diameter, som specificeret på maskinen.

10. Brug ikke nogen form for slibeskive.

11. Anvend ikke savklinger, der er deforme eller revnede.

12. Anvend ikke savklinger af højhastighedsstål.

13. Anvend ikke savklinger, der ikke overholder de egenskaber, der er angivet i disse instruktioner.

14. Stop ikke savklinger ved tryk fra siden på skiven.

15. Hold altid savklingerne skarpe.

16. Sørg for, at den nedre afskærmning bevæger sig jævnt og frit.

17. Anvend adrig rundsaven med dens nedre afskærmning fastsat i den åbne position.

18. Sørg for, at tilbagetrækningsmekanismen på afskærmningssystemet fungerer korrekt.

19. Anvend aldrig rundsaven, hvor savklingen vender opad eller til siden.

20. Sørg for, at materialet er fri for fremmedlegemer såsom som.

21. Savklingerækkevidden skal være fra 165 mm til 150 mm.

22. Idet savklingen udvider sig op over tømmerets nedre overfl ade, skal du placere tømmeret på en arbejdsbænk ved skæring. Hvis der anvendes en fi rkantet blok som arbejdsbænk, skal du vælge et plant underlag for at sikre, at den stabiliseres ordentligt. En ustabil arbejdsbænk medfører farlig drift. (Fig.3)

For at forebygge ulykker skal du altid sørge for, at den resterende del af tømmeret efter skæring er sikkert forankret eller holdt i position.

1. Vær opmærksom på tilbageslag.

Denne rundsav er udstyret med en elektrisk bremse, som træder i kraft når omskifteren udløses. Sørg for at holde godt fast i saven, eftersom der vil forekomme en smule tilbageslag, når bremsen træder i kraft.

1. Kontaktlåsen må ikke faslåses. Desuden må De ikke bære rundsaven med fi ngeren på kontakttriggeren, da dette kan føre til, at utilsigtet aktivering (ON) af værktøjets hovedkontakt med en ulykke til følge.

2. Forud for skæring skal du kontrollere materialet, du skal save i. Hvis materialet forventes at udsende skadelig/giftig støv, skal du sørge for,at støvposen eller et

egnet udsugningssystem til støv tilsluttes ordentligt til støvudledningen.

1. Før savningen påbegyndes, skal maskinen have nået fuldt omdrejningstal.

2. Hvis savbladet under savningen pludselig standser eller en usædvanlig lyd opstår, skal man omgående standse maskinen.

3. Hvis saven bøjes eller trykkes med magt under savning, kan det resultere i en uforholdsmæssigt stor belastning af motoren, så sav lige og stille og roligt.

4. Undgå at skære i en situation, hvor basens underside er uden kontakt med det materiale, der skæres, da motoren da kan låses fast.

5. Forberedelse og kontrol af arbejdsmiljø. Sørg for, at arbejdsområdet opfylder alle betingelserne fremsat i forholdsreglerne.

6. Sørg for at batteriet er installeret ordentligt. Hvis det er for løst, kan det falde af og forårsage en ulykke.

7. Når er job er færdigt, skal batteriet tages ud af værktøjet.

8. Efter montering af savbladet skal der igen kontrolleres efter, at låsehåndtaget er forsvarligt gjort fast i den angivne stilling.

9. Hvis den venstre bolt drejes med andet værktøj, end den medfølgende topnøgle, kan dette resultere i, at stramningen bliver enten for kraftig eller for utilstrækkelig med risiko for personskade til følge.

10. Efter justering af skæredybden skal du sørge for at spænde vingemøtrikken ordentligt. Hvis du ikke gør det, kan de forårsage skader. (Fig. 4)

11. Efter justering af hældningsvinklen skal du sørge for at spænde vingemøtrikken ordentligt. Hvis du ikke gør det, kan de forårsage skader. (Fig. 5)

12. Værdierne på hældningsmåleren på fundamentet er blot en overordnet rettesnor. Ved skæring i en skrånende position skal du anvende rundsaven efter justering af vinklen mellem fundamentet og savklingen med en vinkelmåler, osv.

13. Træk batteriet ud, før du foretager justeringer, serviceeftersyn eller vedligeholdelse.

14. Sørg for, at kontakten er i positionen FRA. Hvis batteriet er sat i det elektriske værktøj, mens kontakten er i positionen TIL, starter det elektriske værktøj omgående, hvilket kan medføre alvorlige ulykker.

15. Hvis selve værktøjet efterlades som det er med batteriet sat i, kan der være risiko for, at kontaktåsen berører gulvet og/eller væggen og lyser permanent, alt efter retningen af selve værktøjet. Pas på, idet konstant belysning nemt kan få et fuldt opladet batteri til at gå dødt.

16. Forsøg aldrig at save med randsaven i omvendt stilling i skruestikken. Dette er yderst farligt og kan føre til alvorlige ulykker. (Fig. 11).

17. Lad kun lampen være tændt (ON) under skæring. Hvis den er tændt (ON) i andre tilfælde, kan dette føre til, at den tændes ved et uheld med en ulykke til følge.

18. Lige efter at lampen er slukket (OFF), vil lyspæren være meget varm. Sørg for at give lyspæren tid til at køle af, inden De skifter den ud, således at De ikke brænder Dem.

19. Når lyspæren skiftes ud, skal De kontrollere basens form samt klassifi ceringen (12 V, 5 W) og derefter montere lyspæren perfekt, da den ellers kan falde ud og/eller bevirke overophedning.

20. Kontroller værktøjet udvendigt og sørg for, at der ikke er skader.

21. Anvend en savklinge med en vist rotationshastighed, der er lig med eller højere end rotationshastigheden for værktøjet.

22. Anvend en savklinge, der passer til hver type skæremateriale.

23. Anvend altid værktøjet og batteriet ved temperaturer på mellem -5°C og 40°C.

FORHOLDSREGEL OM LITHIUM-ION-BATTERIET

For at forlænge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, stopper motoren muligvis, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig med strøm på batteriet.

Hvis dette skulle ske, skal du straks lade batteriet op.

1. Hvis værktøjet er overbelastet, stopper motoren muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

2. Hvis batteriet overophedes pga. overbelastning, holder batteriet op med at levere strøm.

I tilfælde heraf skal du indstille brugen af batteriet og lade det køle af. Efter at du har gjort det, kan du anvende værktøjet igen.

Vær desuden opmærksom på følgende advarsler og forholdsregler.

ADVARSEL

For på forhånd at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for, at spåner og støv ikke samler sig på batteriet.

○ Under arbejdet skal du sørge for, at der ikke falder spåner og støv ned på batteriet.

Sørg for, at eventuelle spåner og støv, der falder ned på det elektriske værktøj under arbejdet, ikke samler sig på batteriet.

○ Opbevar ikke et ubrugt batteri på et sted, der udsættes for spåner og støv.

○ Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spåner og støv, der sidder fast på det, og ikke opbevare det sammen med andre metalobjekter (skruer, søm, osv.).

1. Undlad at punktere batteriet med et skarpt objekt som fx et søm, slå på det med en hammer, træde på det, kaste med det eller udsætte batteriet for voldsomme stød.

2. Undlad at anvende et tydeligt beskadiget eller deformt batteri.

3. Undlad at anvende batteriet i omvendt polaritet.

4. Undlad at tilslutte direkte til elektriske stikkontakter eller en cigaretteandere i biler.

5. Undlad at anvende batteriet til andre formål end dem, der er angivet.

6. Hvis batteriet ikke oplades helt, selv efter at den angivne opladetid er gået, skal du øjeblikkeligt stoppe yderligere opladning.

7. Undlad at anbringe eller udsætte batteriet for høje temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.

8. Hold det øjeblikkeligt væk fra åben ild, hvis der opdages en lækage eller ubehagelig lugt.

9. Undlad at anvende det på et sted hvor der udvikles kraftig statisk elektricitet.

10. Hvis der opstår batterilækage, ubehagelig lugt, hvis der udvikles varme, batteriet er misfarvet eller deformt eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkeligt fjerne det fra udstyret eller batteriopladeren og indstille brugen.

11. Nedsænk ikke batteriet i væsker, og lad ikke væsker trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås.

Dansk

FORSIGTIG

1. Hvis du får væske, der er lækket fra batteriet, i øjnene, må du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.
2. Hvis du får væske på huden eller tøjet, skal du øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen.
   Det er muligt, at det kan give hudirritation.
3. Hvis du opdager rust, ubehagelig lugt, misfarvning, deforming og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler.

ADVARSEL

Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medføre brand. Ved opbevaring af lithium-ion-batteriet skal du sørge for at overholde reglerne for følgende indhold.

○ Placér ikke elektrisk ledende snavs, søm og ledninger som jern- og kobberledning i opbevaringskassen.
○ For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert på for opbevaring, indtil du ikke længere kan se ventilatoren.

SYMBOLER

ADVARSEL

Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

	C18DSL: Batteridrevet rundsav
	Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader.
	Brug altid beskyttelsesbriller.
	Brug altid høreværn.
	Kun for EU-landeElektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald!I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivningskal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt.
V Nominel spænding
n_0	Hastighed uden belastning
	Slå boremaskine TIL
	Slå boremaskine FRA
	Kobl batteriet fra
	Batteriets kapacitet
	Batteriet er næsten tomt. Genoplad batteriet snarest muligt

	Batteriet har halvdelen af sin eff ekt tilbage.
	Batteriets resterende eff ekt er tilstrækkelig.
	Forbudt handling

STANDARDTILBEH∅R

Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 191.

Der forbeholdes ret til ændringer i standardtilbehør uden varsel.

ANVENDELSE

Skæring af forskellige typer træ.

SPECIFICATIONER

Model C18DSL
Spænding 18 V
Omdrejningshastighed (ubelastet) 3400 min -1
Kapacitet Skæredybde		90° 57 mm
		45° 40 mm
Elpære 12 V, 5 W
Vægt* 3,1 – 3,7 kg

Afhænger af monteret batteri.

Den tungeste vægt måles med BSL1860.

BEMAERK

Grundet HiKOKI's løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.

OPLADNING

Inden det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Tilsluttes til strømkilden. (Fig. 2)

Ved opladning af batteriet i en vekselstrømkilde

O Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en kontakt, blinker kontrollampen rødt (ét blink i sekundet).

FORSIGTIG

Anvend ikke den elektriske ledning, hvis den er beskadiget. Få den straks repareret.

Ved opladning af batteriet i en 12 V jævnstrømkilde i en bil (UC18YML2)

O Sæt batteriopladeren ordentligt fast i bilen.

Anvend den rem, der følger med batteriopladeren, til at fastgøre batteriopladeren og hindre den i at bevæge sig utiligtet. (Se Fig. 16)

FORSIGTIG

Læg ikke batteriopladeren eller batteriet under førersædet. Fastgør batteriopladeren for at hindre den utilsigtet bevægelse, da det kan føre til en ulykke.

○ Sæt tilslutningsstikket til cigarettænderen i cigaretteænderen.

Hvis stikket er løst og falder ud af cigaretteænderen, skal du reparere stikket. Da stikket kan være defekt, anbefaler vi dig at kontakte din lokale bilforhandler. Fortsat brug af stikket kan medføre en ulykke som følge af overophedning.

2. Sæt batteriet i opladeren. (Fig. 2)

Sæt batteriet ordentligt i opladeren.

3. Opladning

Når et batteri sættes i opladeren, begynder opladningen, og kontrollampen lyser konstant rødt.

Når batteriet er fuldt opladet, blinker kontrollampen rødt. (ét blink i sekundet) (Se Tabel 1)

● Kontrollampens indikation

Kontrollampens indikationer er som vist i Tabel 1, alt efter opladerens eller det genopladelige batteris tilstand.

Tabel 1

Kontrollampens indikationer
Kontrollampen lyser eller blinker.	Før opladning Blinker (rødt)	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
	Under opladning	Lyser (rødt)	Lyser vedvarende
	Opladning fuldført	Blinker (rødt)	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
	Opladning er umulig	Blinker hurtigt (rødt)	Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder)	Funktionsfejl i batteri eller oplader
	Standby på grund af overophedning	Lyser (grønt) (UC18YML2)	Lyser vedvarende	Batteriet er overophedet. Ude af stand til at oplade. (Opladning begynder, når batteriet er kølet af)
		Blinker (rødt) (UC18YFSL)	Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
	Opladning ved hjælp af strømkilde i bil er umulig (UC18YML2)	Blinker (grønt)	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)	Funktionsfejl i batteri eller oplader

BEMÆRK: Ved standby for afkøling af batteri afkøler UC18YML2 / UC18YFSL det overophedede batteri med ventilator. (Ventilatoren virker dog ikke ved opladning af batteriet i en 12 V jævnstrømkilde i en bil).

- Vedrørende batteriets temperaturer og opladningstid.

Temperaturene og opladningstiden bliver som vist i Tabel 2

Tabel 2

Batteri\Oplader		UC18YFSL	UC18YML2(vekselstrøm/jævnstrøm)*1
Opladningsspænding V 14,4 V – 18 V
Vægt kg 0,5 0,7
Temperaturer, hvor batteriet kan genoplades		0°C – 50°C
Opladningstid for batterikapacitet, ca. (ved 20°C)
1,3 Ah	min.	20	20 / 50
1,5 Ah	min.	22	22 / 60
2,0 Ah	min.	30	30 / 80
2,5 Ah	min.	35	35 / 100
3,0 Ah	min.	45	45 / 120
4,0 Ah	min.	60	60 / 160
5,0 Ah	min.	75	75 / 200
Antal battericeller 4 – 10

*1 Vekselstrømforsyning/jævnstrømforsyning på 12 V (i bil)

Dansk

BEMAERK

Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding.

Især ved anvendelse af en 12 V jævnstrømkilde i en bil kan det tage længere tid at genoplade ved høje temperaturer.

1. Kobl opladerens netkabel fra kontakten eller cigaretteänderen.

2. Hold godt fat om opladeren, og træk batteriet ud. BEMÆRK

Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter.

FORSIGTIG

Hvis batteriet oplades, mens det er varmt efter at have ligget længe på et sted med direkte sollys, eller fordi batteriet lige har været anvendt, begynder opladerens kontrollampe at lyse grønt eller lyser i 1 sekund, hvorefter det ikke lyser i 0,5 sekunder (slukkes i 0,5 sekunder). I et sådant tilfælde skal batteriet først have lov til at køle af, hvorefter opladningen kan påbegyndes.

Når kontrollampen blinker hurtigt rødt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemer i opladerens batteristik. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet.

- Idet det tager den indbyggede mikrocomputer omtrent 3 sekunder at bekræfte, at det batteri, der oplades med opladeren, tages ud, skal du vente mindst 3 sekunder, før du sætter det i igen og fortsætter opladningen. Hvis batteriet sættes i, før der er gået 3 sekunder, er det ikke sikkert, at batteriet er ordentligt opladet.

○ Kontrollér spændingen i strømkilden i bilen, när kontrollampen blinker vedvarende og hurtigt grønt (for hver 0,2 sekunder). (UC18YML2)

Hvis spændingen er 12 V eller derunder, indikerer det, at bilens batteri er svækket og ikke kan oplades.

○ Hvis kontrollampen ikke blinker rødt (hvert sekund), selvom opladerens ledning eller cigarettenderens tilslutningsstik er tilsluttet til strøm, indikerer det, at opladerens beskyttelseskredsløb kan være aktiveret.

Fjern ledningen eller stikket fra strømmen, og tilslut igen efter 30 sekunder eller deromkring. Hvis dette ikke får kontrollampen til at blinke rødt (hvert sekund), bedes du indlevere opladeren hos HiKOKIs autoriserede servicecenter.

Handling Figur Side
Fjernelse og isætning af batteriet 1 192
Opladning 2 192
Sådan afsikrer du materiale til skæring	3 192
Justering af skæredybden 4 192
Justering af hældningsvinklen 5 192
Regulering af styr 6 192
Skærelinje 7 193
Betjening af kontakt 8 193
Afmontering af savklinge 9 193
Montering af savklingen	10	193
Forbudte anvendelsesmetoder (fast på hovedet med skruestik)	11	194

Indikator for resterende batteri	12	194
Montering af støvsamlersæt	13	194
Udskiftning af elpære	14	194
Justering af basen og savklingen for at opretholde vinkelrethed	15	194
Valg af tilbehør	—	195

VEDLIGEHOLDELSE OG EFTERSYN

1. Eftersyn af savklingen

Idet anvendelse af sløve savklinger forringer effektiviteten og medfører mulig funktionsfejl i motoren, skal du slibe eller udskifte savklingen, så snart du opdager slid.

FORSIGTIG

Hvis det anvendte savblad er sløvt, vil den reaktive effekt blive større under skæring. Undgå at anvende et sløvt savblad.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

3. Vedligeholdelse af motorenhed

Motorviklingen er en vigtig del af dette værktøj. Undgå beskadigelse, og vær omhyggelig med at undgå kontakt med renseolie eller vand.

Efter 50 timers brug rengøres motoren ved at blæse ind i ventilationshullerne i motorens kabinet med tør luft fra en luftpistol eller et andet værktøj (Fig. 17).

Støv eller partikelophobning i motoren kan medføre skader.

4. Eftersyn og vedligeholdelse af nedre afskærmning

Sørg altid for at den nedre afskærmning bevæger sig jævnt.

I ethvert tilfælde af funktionsfejl, skal du straks reparere den nedre afskærmning.

Ved eftersyn og vedligeholdelse, skal du bruge luftpistol eller andet værktøj til at blæse med tør luft, for at rengøre mellemrummet mellem den nedre afskærmning og tandhjulsafskærmningen, såvel som de bevægelige dele af den nedre afskærmning (Fig. 17).

Ophobning af spåner eller andre partikler omkring den nedre afskærmning, kan resultere i funktionsfejl eller beskadigelse.

ADVARSEL

For at undgå indånding af støv eller øjenirritation, skal du bruge beskyttelsesbriller og støvmaske, når der bruges luftpistol eller andet værktøj til at rengøre den nedre afskærmning, ventilationshuller eller andre dele af produktet.

Sørg for jævn bevægelighed af den nedre afskærmning

Roterende del af nedre afskærmning

Mellemrummet mellem nedre afskærmning og tandhjulsafskærmning Udluftning af huset Trykluftpistol

Fig. 17

5. Justering af basen og savbladet for at opnå ret vinkel

Vinklen mellem basen og savbladet er indstillet til 90°, skulle imidlertid denne vinkelrethed gå tabt, kan den justeres på følgende måde.

(1) Vend basefladen opad (Fig. 15) og løsn vingebolten.

(2) Sæt et vinkelmål mod basen og savbladet og ved at dreje stilleskruen med en skruetrækker indstilles basens position til den rette vinkel er genoprettet.

6. Fjern støv

Støv kan fjernes med en ren klud eller en klud, som er vredet op i sæbevand.

Anvend ikke blegemiddel, klorin, benzin eller fortynder, da det kan øve skade på plasticdelene.

7. Opbevaring

Opbevaring bør ske et sted, hvor temperaturen er under 40°C og udenfor børns rækkevidde.

BEMÆRK

Opbevaring af lithium-ion-batterier.

Sørg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares.

Længerevarende opbevaring (3 måneder eller

derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning.

Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange.

Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og købe nogle nye.

Alt el-værktøj af kvalitet vil på et eller andet tidspunkt behøve servicering eller udskiftning af dele på grund af slitage forårsaget af almindelig brug. For at sikre Dem, at der kun anvendes originale reservedele, bør al servicering og reparation udføres UDELUKKENDE AF ET AUTORISERET HiKOKI SERVECE-CENTER.

FORSIGTIG

Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.

Vigtig meddelelse angående batterier til ledningsfri elektriske værktøjer fra HiKOKI

Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktøj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad og ændres (som f.eks. adskillelse og udskiftning af celler eller andre indvendige dele).

GARANTI

Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter.

Information om luftbåren støj og vibration

De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871.

Det afmälte A-vægtede lydniveau: 103 dB (A)

Det afmålte A-vægtede lydtryksniveau: 92 dB (A)

Usikkerhed K: 3 dB (A).

Brug høreværn.

De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841.

Skæring af spånplader:

Vibrationsudsendelsesværdi a_h = 2,0m / s^2

Usikkerhed K = 1,5 m/s²

Den angivne totale vibrationsværdi er blevet målt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet.

Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.

ADVARSEL

○ Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklærede totalværdi alt efter, hvordan værktøjet anvendes.

For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).

BEMÆRK

Grundet HiKOKI's løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKT∅Y

ADVARSEL

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker.

Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.

f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler.

1. Kople til strømforsyningen. (Fig. 2)

Ikke bruk den elektriske ledningen hvis den er skadet. Få det reparert umiddelbart.

Når batteriet lades fra en 12 V likestrøms strømkilde i en bil (UC18YML2)

○ Fest batteriladeren i bilen.

Pilotlampens indikasjoner
Pilotlampen lyser eller blinker.	Før lading Blinker (rødt)	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)
	Under lading Lyser (rødt)	Lyser kontinuerlig
	Lading fullført Blinker (rødt)	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)
	Lading ikke mulig	Blafrer (rødt)	Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (av i 0,1 sekunder)	Feilfunksjon i batteriet eller laderen
	Overopphetet beredskap	Lyser (grønt) (UC18YML2)	Lyser kontinuerlig	Batteriet overopphetet. Kan ikke lade. (Ladning vil starte når batteriet er avkjølt)
		Blinker (rødt) (UC18YFSL)	Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)
	Lading med strømkilde i bil umulig (UC18YML2)	Blinker (grønt)	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)	Feilfunksjon i batteriet eller laderen

eller lyse i 1 sekund, være slukket i 0,5 sekunder (av i 0,5 sekunder). I dette tilfellet må batteriet kjøles ned før ladingen starter.
