| Márka | Hitachi (HiKOKI) |
| Modell | C 18DSL |
| Terméktípus | Akkus körfűrész |
| Névleges feszültség | 18 V |
| Üresjárati fordulatszám | 3400 min⁻¹ |
| Vágásmélység 90°-nál | 57 mm |
| Vágásmélység 45°-nál | 40 mm |
| Kompatibilis fűrészlap átmérő | 165 mm-től 150 mm-ig |
| Világító izzó | 12 V, 5 W |
| Súly (akkumulátorral) | 3,1 – 3,7 kg az akkumulátortól függően |
| Akkumulátor típusa | Lítium-ion (Li-ion) |
| Kompatibilis töltő | UC18YFSL vagy UC18YML2 |
| Ajánlott töltési hőmérséklet | 0 °C – 40 °C (ideális 20–25 °C) |
| Elektromos fék | Igen, a fűrészlap gyors leállítása |
| Alsó védőburkolat | Automatikus és kézi visszahúzással |
| Hangteljesítményszint | 103 dB(A) |
| Hangnyomásszint | 92 dB(A) |
| Rezgés (szürke karton vágása) | 2,0 m/s² (K=1,5 m/s² bizonytalanság) |
| Standard tartozékok | Fűrészlap, kulcs, vezető, töltő, akkumulátor (verziótól függően) |
| Alkalmazások | Fa és panelek vágása |

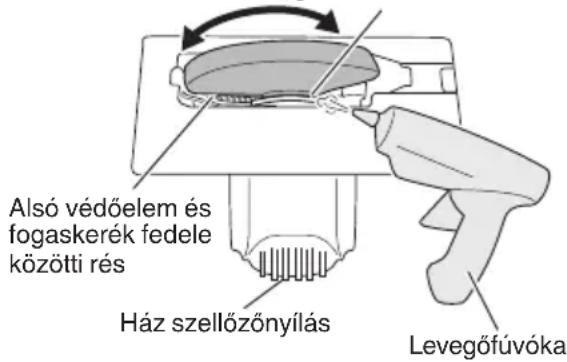

| Karbantartás | A szellőzőnyílások és az alsó burkolat rendszeres tisztítása |
| Javíthatóság | Pótalkatrészek elérhetők a HiKOKI hivatalos szervizénél |
Gyakran ismételt kérdések - C 18DSL HITACHI
Felhasználói kérdések a következőről C 18DSL HITACHI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét C 18DSL - HITACHI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. C 18DSL márka HITACHI.

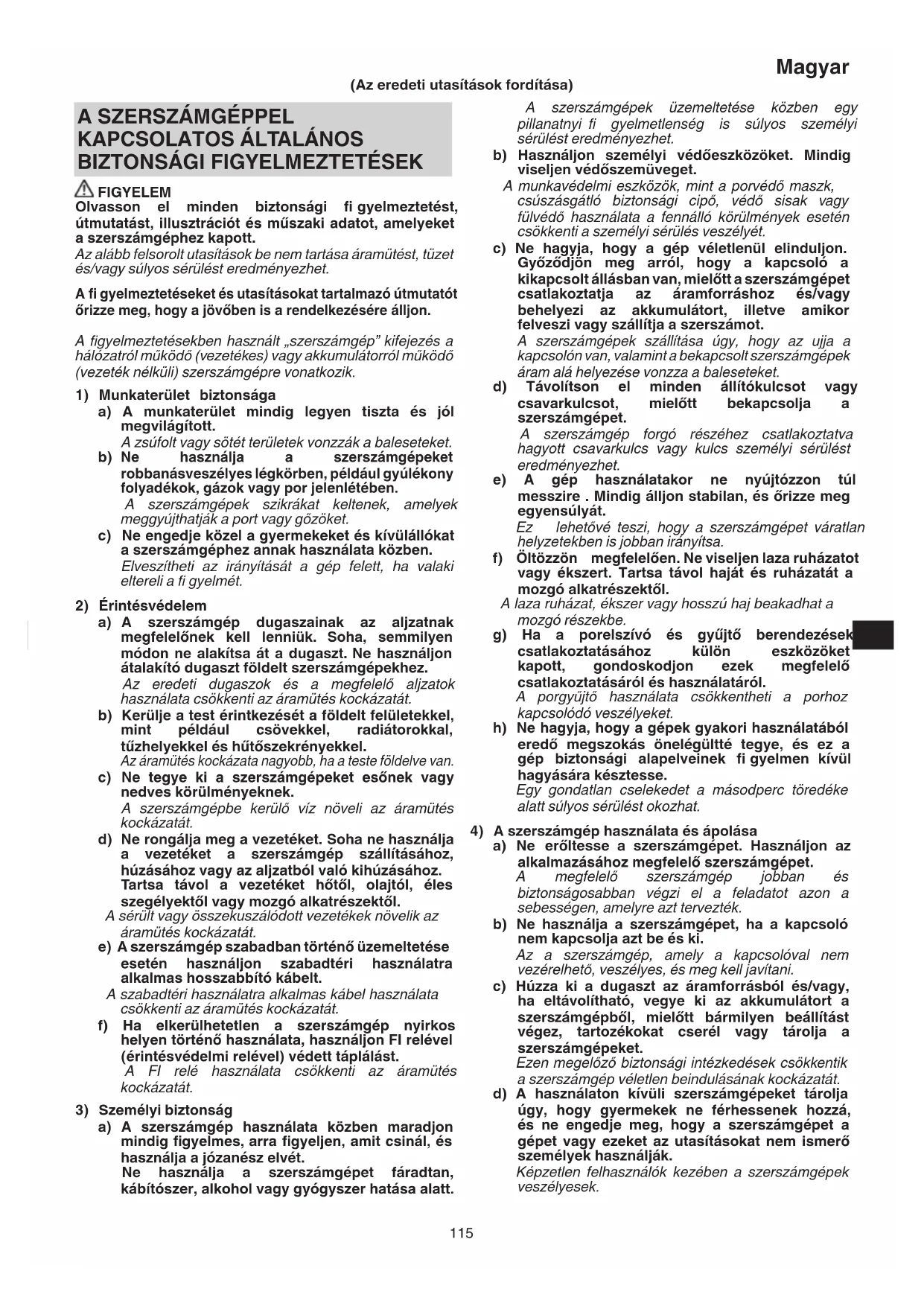

HASZNÁLATI ÚTMUTATÓ C 18DSL HITACHI
Olvasson el minden biztonsági fi gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott.
Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.
A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon.
A figyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.
1) Munkaterület biztonsága
a) A munkaterület mindig legyen tiszta és jól megvilágított.
A zsúfolt vagy sötét területek vonzzák a baleseteket.
b) Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében.
A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gözöket.
c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben.
Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.
2) Érintésvédelem
a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez.
Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát.
b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.
Az áramütés kockázata nagyobb, ha a teste földelve van.
c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek.
A szerszámgépbe kerülő víz növeli az áramütés kockázatát.
d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.
A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.
e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.
A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást.
A FI relé használata csökkenti az áramütés kockázatát.
3) Személyi biztonság
a) A szerszámgép használata közben maradjon mindig figyelmes, arra figyeljen, amit csinál, és használja a józanész elvét.
Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt.
A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredményezhet.
b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget.
A munkavédelmi eszközök, mint a porvédő maszk, csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét.
c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot.
A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket.
d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.
A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.
e) A gép használatakor ne nyújtózzon túl messzire. Mindig álljon stabilan, és őrizze meg egyensúlyát.
Ez lehetővé teszi, hogy a szerszámgépet váratlan helyzetekben is jobban irányítsa.
f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektöl.
A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.
g) Ha a porelszívó és gyűjtő berendezések csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról.
A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.
h) Ne hagyja, hogy a gépek gyakori használatából eredő megszokás önelégülté tegye, és ez a gép biztonsági alapelveinek fi gyelmen kívül hagyására késztesse.
Egy gondatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.
4) A szerszámgép használata és ápolása
a) Ne eröltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.
b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki.
Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani.
c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.
Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.
d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják.
Képzetlen felhasználók kezében a szerszámgépek veszélyesek.
Magyar
e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg.
Sok balesetet a rosszul karbantartott szerszámgépek okoznak.
f) A vágószerszámokat tartsa élesen és tisztán.
Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, és azok könnyebben kezelhetők.
g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát.
A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.
h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen.
A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.
5) Akkumulátoros szerszám használata és ápolása
a) Csak a gyártó által előírt töltővel töltse újra.
Az egy bizonyos típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik fajta akkumulátorral használják.
b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja.
Bármilyen más akkumulátor használata sérülés- és tűzveszélyt okozhat.
c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak két csatlakozót. Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat.
d) Helytelen körülmények között az akkumulátorból folyadék folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen további orvosi segítséget.
Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat.
e) Ne használjon sérült vagy módosított akkumulátort.
A sérült vagy módosított akkumulátorok kiszámíthatatlan viselkedést mutathatnak, ami tűz-, robbanás- vagy sérülésveszélyt eredményezhet.
f) Az akkumulátort vagy a szerszámot ne tegye ki a tűznek vagy túl magas hőmérsékletnek.
A tüz vagy 130°C feletti hömérséklet robbanást okozhat.
g) Kövesse a töltésre vonatkozó utasításokat, és az akkumulátort vagy a szerszámot ne töltse az utasításban megadott hőmérsékleti tartományon kívül.
A nem megfelelő módon, illetve a megadott tartományon kívül történő töltés károsíthatja az akkumulátort és növelheti a tüz kockázatát.
6) Szerviz
a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával.
Ez biztosítja, hogy a szerszámgép biztonságos maradjon.
b) Soha ne javítson sérült akkumulátorokat.
Az akkumulátorok karbantartását csak a gyártó vagy az arra jogosult szolgáltatók végezhetik.
VIGYÁZAT
Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.
AZ AKKUS KÖRFÜRÉSZRE VONATKOZÓ BIZTONSÁGI UTASÍTÁSOK
Vágási eljárások
a) VESZÉLY: Tartsa a kezét távol a vágási területtől és a pengétől. Tartsa a másik kezét a kiegészítő fogantyún, illetve a motorházon.
Ha mindkét kezével a fűrészt fogja, nem tudja megvágni azokat a pengével.
b) Ne nyúljon a munkadarab alá.
Az védőpajzs nem védi meg a pengétől a munkadarab alatt.
c) Állítsa be a vágási mélységet a munkadarab vastagságára.
A munkadarab felett a pengefogak közül egy teljes fognál kevesebbenk kell látszania.
d) Vágás közben soha ne tartsa a munkadarabot a kezében vagy a lábára fektetve. Rögzítse a munkadarabot egy stabil platformhoz.
Fontos, hogy megfelelően alátámassza a munkát, hogy csökkentse testi épsegének veszélyeztetését, a pengeszorulást, illetve az uralom elvesztését.
e) A szerszámgépet a szigetelt markolati felületnél tartsa, amikor olyan munkát végez, amelynek során a vágószerszám rejtett kábeleket vagy saját zsinójrát érintheti.
Kapcsolat egy „élő” vezetékkel a gépszerszám fedetlen fémrészeit is áram alá helyezi és a kezelő áramütését okozhatja.
f) Amikor rippel, mindig használjon rip ütközót vagy egy egyenes szélvezetót.
Ez javítja a vágás pontosságát és csökkenti a pengeszorulás esélyét.
g) A pengéket mindig megfelelő méretű és alakú (gyémánt vagy kerek) felfogó furattal használja.
A fűrész szerelő hardverének nem megfelelő pengék a középponton kívülre fognak futni, ami az irányítás elvesztését okozza.
h) Soha ne használjon megrongálódott vagy hibás fűrészlap alátétet vagy csavart.
A penge alátéteket és csavarokat kifejezetten a fűrészhez tervezték, az optimális teljesítmény és az üzemeltetés biztonsága érdekében.
Visszarúgás okai és a kapcsolódó fi gyelmeztetések
- a visszarúgás a beszorult, elakadt vagy rosszul illesztett fűrészlap hirtelen reakciója, ami a kontrollálatlan fűrész fel- és kiemelkedését okozza a munkadarabból a kezelő felé;
- amikor a penge beszorul vagy elakad a bevágás bezáródása miatt, a penge megakad, és a motor reakciója a készüléket gyorsan a kezelő felé hajtja;
- ha a vágásban a penge megcsaavarodik vagy elcsúszik a vágásban, a fogak, a penge hátsó szélén lévő fogak a beágyazódhatnak a fa felső felületébe azt eredményezve, hogy a penge kiugrik a bevágásból és a kezelő rándul.
A visszarúgás a fűrész helytelen használatából és/vagy a helytelen munkamódszerek és feltételeket alkalmazásából adódnak, és az alábbi megfelelő óvintézkedések betartásával elkerülhető.
a) Tartsa a fűrészt erősen, két kézzel a és helyezze úgy a karját, hogy ellenálljon visszarúgási erőknek. Helyezze a testét a penge bármelyik oldalára, de ne egy vonalban a pengével.
Visszarúgás esetén a fűrész hátrafelé ugorhat, de a visszarúgási erőket a kezelő megfelelő óvintézkedésekkel kontrollálhatja.
b) Amikor a penge beszorul, vagy bármilyen okból megszakítja a vágást, engedje el a ravaszt, és tartsa a fűrészt mozdulatlanul az anyagban, amíg a penge teljesen leáll.
Soha ne próbálja eltávolítani a fűrészt munkadarabból vagy visszafelé húzni, amíg a penge mozgásban van, mert visszarúgás léphet fel. Figyelje meg a penge-elakadás okát és tegyen korrekciós lépéseket annak megelőzésére.
c) Amikor újraindítja a fűrészt a munkadarabban, helyezze a pengét a bevágás közepéhez úgy, hogy a fogak ne érjenek bele az anyagba.
Ha a penge elakad, újraindításkor felemelkedhet vagy visszarúghat a munkadarabtól.
d) Nagyobb paneleket támasszon meg a penge becsipódési és visszarúgási kockázatának minimalizálása érdekében.
A nagyobb panelek hajlamosak elhajlani a saját súlyuknál fogva. A támasztékokat a panel alatt, mindkét oldalon kell elhelyezni, a vágási vonalhoz és a panel széléhez közel.
e) Ne használjon életlen vagy sérült fúrészlapot.
Életlen vagy hibásan beállított penge keskeny bevágást hoz létre, ami túlzott súrlódáshoz, a penge elakadásához és visszarúgásához vezet.
f) A penge mélysége és vágási szög lezárókarjai legyenek feszesek és biztosítottak a vágás megkezdése előtt.
Ha a penge beállítás a vágás során elcsúszik, az elakadást és visszarúgást okozhat.
g) Különös óvatossággal kell eljárni ha a fűrészt meglévő falon, vagy más be nem látható területen használja.
A kiálló penge belevághat tárgyakba ami visszarúgást okozhat.
Alsó védőburkolat funkció
a) Minden használat előtt ellenőrizze az alsó védőburkolatot, hogy tökéletesen zár-e. Ne használja a fűrészt, ha az alsó védőburkolat nem mozog szabadon és nem zár azonnal. Soha ne rögzítse vagy kötözze ki az alsó védőburkolatot nyitott helyzetben.
Ha a fűrészt véletlenül leejti, az alsó védőburkolat elhajolhat.
Emelje fel az alsó védőburkolatot a visszahúzó karral, és győződjön meg arról, hogy szabadon mozog, és nem érinti a pengét vagy bármely más részt, a vágás bármely szögében és mélységében.
b) Ellenőrizze az alsó védőburkolat rugójának működését. Amennyiben a védőburkolat, és a rugó nem működik megfelelően, akkor azokat használat előtt meg kell javítani.
Az alsó védőburkolat sérült alkatrészek, gyantás lerakódás vagy felhalmozódott törmelék miatt nehézkesen működhet,.
c) Az alsó védőburkolat kézzel csak olyan különleges vágások esetében húzható vissza, mint a „leszúró vágás” és az „összetett vágás”. Emelje fel az alsó védőburkolatot a visszahúzó karral, és amint a penge behatol az anyagba, az alsó védőburkolat ki kell engedni.
Minden más fűrészelésnél az alsó védőburkolatnak automatikusan kell működnie.
d) Mindig ellenőrizze, hogy az alsó védőburkolat fedi-e a pengét, mielőtt a fűrészt a munkaasztalra vagy a padlóra helyezi.
Egy védettlen, szabadon csúszkáló penge a fűrész hátrafelé mozdulását okozhatja, mindenbe belevágva, ami az útjába kerül. Vegye figyelembe, hogy időbe telik, míg a penge megáll kapcsoló elengedése után.
TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK
- Az akkumulátort mindig 0°C - 40°C hömérséklet tartományban töltse. A 0°C alatti hömérséklet túltöltést okoz, ami veszélyes. Az akkumulátor nem tölthető 40°C feletti hömérsékleten.
Töltésre a legmegfelelőbb hőmérséklet tartomány a 20°C – 25°C.
- Ha egy töltési folyamat kész, hagyja a töltőt kb. 15 percig pihenni, mielőtt újabb akkumulátort töltene vele.
Egymás után, kettönél több akkumulátort ne töltsön.
-
Ñe hagyja, hogy az újratölthető akkumulátor csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.
-
Soha ne szerelje szét az újratölthető akkumulátort és a töltót.
-
Soha ne zárja rövidre az újratölthető akkumulátort. Az akkumulátor rövidre zárása áramlökést, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.
-
Ne dobja tüzbe az akkumulátort. Az akkumulátor felrobbanhat a tüzben.
-
Folyamatos használat esetén előfordulhat, hogy a készülék túlmelegedhet, ami károsíthatja a motort és a kapcsolót. Ezért ha a ház felmelegszik, szüneteltesse a fűrész használatát egy darabig.
-
Ne dugjon semmit a töltő szellőzésére szolgáló résekbe. Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat.
-
Ha az akkumulátor működési ideje az újratöltést követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne dobja el a lemerült akkumulátort.
-
Csak a gépen feltüntetett pengediamétert használja.
-
Ne használjon súrlódó kereket.
-
Ne használjon deformált vagy repedt fűrészlapot.
-
Ne használjon gyorsacélból készült fürészlapot.
-
Ne használjon olyan fűrészlapot, amely nem felelnek meg az ebben a használati utasításban meghatározott jellemzőknek.
-
Ne állítsa meg a fűrészlapot a lemez oldalirányú nyomásával.
-
A pengét mindig tartsa élesen.
-
Győződjön meg arról, hogy az alsó védőburkolat simán és szabadon mozog.
-
Soha ne használja a körfűrészt nyitott helyzetben rögzített alsó védőburkolattal.
-
Ügyeljen arra, hogy a védő rendszer visszahúzó mechanizmusa megfelelően működjön.
-
Soha ne használja a körfűrészt felfelé vagy oldalra fordított fűrészpengével.
-
Győződjön meg arról, hogy az anyag, idegen anyagtól, mint például a szegektől, mentes.
-
A fűrészpenge mérete legyen a 165 mm - 150 mm közötti terjedelemben.
-
Mivel a fűrészpenge túl fog érni a fa alsó felületén, helyezze a fát vágás közben munkapadra. Ha munkapadként kocka alakú blokkot használ, helyezze egyenes felületre annak érdekében, hogy megfelelően stabilizálja. Instabil munkapad veszélyes üzemelést eredményez. (3. ábra)
Az esetleges balesetek elkerülése érdekében, mindig győződjn meg róla, hogy a fa vágás után megmaradt része szorosan vagy tartott helyzetben marad.
Magyar
- Ügyeljen a fék visszarúgására.
Ez a körfürész elektromos fékkel rendelkezik, ami akkor lép működésbe, amikor a kapcsolót felengedi. Mivel a fék működésekor a gép visszarúg, győződjön meg róla, hogy biztos kézzel fogja a készülék törzsét.
-
Ne iktassa ki a kapcsolózárat. Valamint ne tartsa az ujjait a kapcsolón a körfűrész szállításakor. Ellenkező esetben a főegység kapcsolóját véletlenül BE állásra állíthatja, ami váratlan balesetet okozhat.
-
Vágási munka elött határozza meg, milyen anyagot fog vágni. Ha a vágásra szánt anyag előre láthatóan veszélyes / mérgező port fog keletkezését okozza, ellenőrizze, hogy a porzsák vagy egyéb porelszívó rendszer szorosan csatlakoztatva van a por-kimenehez.
Továbbá viseljen porvédő maszkot, ha rendelkezésre áll.
-
A fűrészelés megkezdése előtt bizonyosodjon meg róla, hogy a penge elérte a teljes sebességű fordulatszámot.
-
Amennyiben a fűrészpenge leáll vagy szokatlan hangot ad működtetés közben, azonnal kapcsolja le a kapcsolót.
-
A fürész elcsavarása vagy erővel való lenyomása indokolatlan nyomást helyezhet a motorra, így próbáljon egyenesen vágni.
-
Próbálja elkerülni az olyan vágási műveletet, ahol az alap támasza nem érintkezik a vágott anyaggal. Ellenkező esetben a motor leblokkolhat.
-
A munkakörnyezet előkészítése és ellenőrzése. Győződjön meg róla, hogy a munkaterület megfelel az fi gyelmeztetésekben leírt feltételeknek.
-
Győződjön meg róla, hogy az akkumulátort szorosan behelyezte. Ha lazán van behelyezve, kieshet és balesetet okozhat.
-
Amikor befejezte a munkát, húzza ki az akkumulátort a törzsből.
-
A penge csatlakoztatása után, ismételten ellenőrizze, hogy a rögzítő kar szilárdan rögzítve van az előírt helyzetben.
-
Amennyiben a bal oldali csavart nem a szállított csavardobozból való csavarkulccsal kezeli, túlságosan vagy nem megfelelően húzhatja meg, ami balesethez vezethet.
-
A vágás mélységének beállítása után győződjön meg róla, hogy alaposan meghúzta a szárnyas anyát. Ennek elmulasztása sérülést okozhat. (4. ábra)
-
A vágás szögének beállítása után győződjön meg róla, hogy alaposan meghúzta a szárnyas anyát. Ennek elmulasztása sérülést okozhat. (5. ábra)
-
A ferde alapon található értékek csak hozzávetőleges irányzékul szolgálnak. Döntött síkú vágási műveletet esetén csak az alap és a fűrészél dőlési szögének szögmérővel, vagy egyéb eszközzel való beállítása után kezdje meg a körfűrész használatát.
-
Távolítsa el az akkumulátort bármely beállítási, szerviz vagy karbantartási müvelet előtt.
-
Győződjön meg arról, hogy a kapcsoló KI állásban van. Ha az akkumulátort úgy helyezi be a szerszámgépbe, hogy a kapcsoló BE állásban van, a szerszámgép azonnal működésbe lép, ami súlyos balesetet idézhet elő.
-
Amennyiben a főegységet így hagyja, az akkumulátorral behelyezve, a [kapcsoló rögzítő] hozzáérhet a falhoz és/vagy a padlóhoz és folyamatosan világít, a test elhelyezkedésének irányától függően. Legyen körültekintő, mert a folyamatos világítás könnyen lemeríti a teljesen feltöltött akkumulátort.
-
Soha ne próbálja meg a körfűrészt fejjel lefelé satuba fogatva használni. Ez rendkívül veszélyes és súlyos balesethez vezethet (11. ábra).
-
A lámpát csak vágási művelet során hagyja bekapcsolva. Amennyiiben bármely más esetben van BE állásba kapcsolva, a főkapcsolót véletlenül BE állásba kapcsolhatja, ami váratlan balesetet okozhat.
-
A lámpa KI helyzetbe való kapcsolása után rögtön a lámpa izzója megtartja a magas hömérsékletet. Győződjön meg róla, hogy az izzó teljesen lehült mielött kicserélné azt, az égési sérülések elkerülése érdekében.
- Izzó cseréjekor ellenőrizze a csatlakozás formáját és a teljesítményt is (12 V, 5 W), majd rögzítse odafigyeléssel. Ellenkező esetben az izzó elmozdulhat és/vagy túlmelegedhet.
- Ellenőrizze a külső részeket, hogy nincsenek-e sérülések.
- Olyan fűrészpengét használjon, amelynek a kijelzett forgási sebessége egyenlő vagy nagyobb, mint a szerszám forgási sebessége.
- Olyan fűrészlapot használjon, amely alkalmazható az összes vágási anyaghoz.
- A szerszámot és az akkumulátort mindig -5°C és 40°C között használja.
A LÍTIUMION AKKUMULÁTORRAL KAPCSOLATOS FIGYELMEZTETÉS
Az élettartam meghosszabbítása érdekében a lítiumion akkumulátort védelmi funkcióval látták el, amely leállítja annak működését.
Az alább leírt 1–3. esetben a termék használatakor a motor akkor is leállhat, ha húzza a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.
- Amikor az akkumulátor lemerül, a motor leáll.
Ilyen esetben haladéktalanul töltse fel az akkumulátort.
- A motor leállhat, ha az eszköz túlterhelt. Ez esetben engedje el a szerszám kapcsolóját, és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.
- Ha az akkumulátor a túlterhelt munka alatt túlmelegszik, az akkumulátorból jövő áramellátás megszünhet.
Ebben az esetben hagyja abba az akkumulátor használatát, és hagyja lehülni. Ezt követően a gépet ismét használhatja.
Kérjük, vegye figyelembe az alábbi figyelmeztetéseket és biztonsági tudnivalókat.
FIGYELMEZTETÉS
Az akkumulátor szivárgásának, felforrosodásának, a füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.
- Ugyeljen rá, hogy fémforgács és por ne gyülemeljen fel az akkumulátoron.
○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra.
○ Ugyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron.
○ A használaton kívüli akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen.
○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek stb.). - Ne szúrja át az akkumulátort hegyes tárggyal, például tüvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fizikai behatásnak.
- Ne használjon láthatóan sérült vagy deformálódott akkumulátort.
- Ne használja az akkumulátort fordított polaritással.
- Ne csatlakoztassa az akkumulátort közvetlenül az elektromos csatlakozóaljzathoz vagy szivargyújtócsatlakozóhoz.
- Az akkumulátort kizárólag rendeltetése szerint használja.
- Azonnal állítsa le az akkumulátor töltését, ha a töltés az előírt töltési idő után sem sikeres.
-
Ne tegye ki az akkumulátort magas hőmérsékletnek vagy nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütöbe, szárítógépbe vagy nagynyomású tartályba.
-
Azonnal távolodjon el a tűztől, ha szivárgást vagy rendellenes szagot észlel.
- Ne használja az akkumulátort erős statikus elektromosság közelében.
- Azonnal vegye ki az akkumulátort a készülékből vagy a töltőből, és hagyja abba annak használatát, ha szivárgást, rendellenes szagot, felforrósodást, elszíneződést vagy deformációt, illetve bármilyen más rendellenességet észlel használat közben.
- Ne merítse vízbe az akkumulátort, és ne hagyja, hogy folyadék kerüljön a belsejébe. Vezetőképes folyadék – például víz – bejutása tüzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető és gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását.
FIGYELEM
-
Ha az akkumulátorból szivárgó sav a szemébe jut, semmiképpen ne dörzsölje, ehelyett öblítse ki folyó vízzel, és azonnal forduljon orvoshoz.
Kezelés nélkül a folyadék látáskárosodást okozhat. -
Ha a folyadék a börével vagy a ruházatával érintkezik, azonnal mossa le alaposan tiszta vízzel, például csapvízzel.
A folyadék irritálhatja a bőrt. - Ne használja az akkumulátort, és vigye azt vissza a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, rendellenes szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel.
FIGYELMEZTETÉS
Ha vezetőképes idegen anyag kerül a lítiumion akkumulátor terébe, rövidre zárhatja az akkumulátort, és tüzet okozhat. A lítiumion akkumulátor tárolásakor tartsa be az alábbi szabályokat.
○ Né tegyen vezetőképes hulladékot, szöget és vezetékeket, pl. vas- vagy rézvezetéket a tárolódobozba.
○ Az akkumulátort tegye a szerszámba, vagy tegye rá az akkumulátor tárolás esetén használt fedelét, amíg nem látja a szellőzőnyíást, így elkerülheti a rövidzárlatot.
SZIMBÓLUMOK
FIGYELMEZTETÉS
Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.
 | C18DSL: Akkus körfőrész |
 | A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. |
 | Mindig viseljen védőszemüveget. |
 | Mindig viseljen hallásvédőt. |
 | Csak EU-országok számáraAz elektromos szerszámokat ne dobja a háztartási szemétbe!Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni. |
| V Névleges feszültség | |
| n_0 | Terhelés nélküli sebesség |
| Bekapcsolás | |
| Kikapcsolás | |
| Vegye ki az akkumulátort | |
| Akkumulátor kapacitása | |
| Az akkumulátor hamarosan lemerül. A lehető leghamarabb töltse újra az akkumulátort | |
| Az akkumulátor félig töltött. | |
| Az akkumulátor még elegendő töltéssel rendelkezik. | |
| Tiltott művelet |
SZABVÁNYOS KIEGÉSZÍTŐK
Az alapkészülék (1 készülék) mellett a csomag a 191. oldalon felsorolt kiegészítőket is tartalmazza.
A szabványos kiegészítők köre figyelmeztetés nélkül módosulhat.
ALKALMAZÁSI TERÜLETEK
Különböző típusú fák vágása.
MÜSZAKI ADATOK
| Modell C18DSL | |||
| Feszültség 18 V | |||
| Uresjárati fordulatszám | 3400 min-1 | ||
| Kapacitás | Vágási mélység | 90° | 57 mm |
| 45° | 40 mm | ||
| Izzó | 12 V, 5 W | ||
| Súly* 3,1 – 3,7 kg | |||
* A 01/2014 EPTA-eljárás szerint
A csatlakoztatott akkumulátortól függően.
A legnehezebb súly BSL1860-al van mérve.
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
TÖLTÉS
A szerszámgép használata előtt töltse fel az akkumulátort a következők szerint.
1. Csatlakoztassa az áramforráshoz. (2. ábra)
Ha váltakozó áramú forrásról tölti az akkumulátort
○ Csatlakoztassa az akkumulátortöltő tápkábelét a dugaszolóaljzathoz.
Ámikor az akkumulátor dugaszát az aljzathoz csatlakoztatja, a jelzőlámpa pirosan villog (1 másodpercenként).
Magyar
FIGYELEM
Ne használja az elektromos zsinórt, ha sérült. Azonnal javíttassa meg.
Ha 12 V-os egyenáramú autós töltöröl (UC18YML2) tölti az akkumulátort
○ Gondosan tegye a helyére az akkumulátortöltöt az autóban.
Az akkumulátortöltőhöz kapott szíj segítségével rögzítse a helyére az akkumulátortöltőt, hogy az ne mozdulhasson el véletlenül. (Lásd 16. ábra)

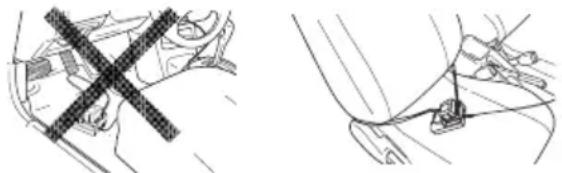

FIGYELEM
Ne tegye az akkumulátortöltöt vagy az akkumulátort a vezetőülés alá. Rögzítse az akkumulátortöltöt a helyére, hogy ne mozdulhasson el véletlenül, mert az balesethez vezethet.
○ Dugja a szivargyújtós töltéshez való csatlakozódugót a szivargyújtó aljzatához.
Ha a dugó túl laza, és kiesik a szivargyújtó aljzatából, akkor javítsa meg az aljzatot. Mivel az aljzat hibás lehet, azt javasoljuk, hogy keresse fel az autókereskedést. Az aljzat további használata balesethez vezethet a túlmelegedés miatt.
2. Helyezze az akkumulátort a töltőbe. (2. ábra)
Dugja az akkumulátort gondosan a töltőbe.
3. Töltés
Amikor az akkumulátort behelyezi a töltőbe, a töltés megkezdődik, és a jelzőlámpa piros fénnyel világít folyamatosan.
Amint az akkumulátor töltése befejeződött, a jelzőlámpa piros fénnyel villog. (1 másodperces időközönként) (Lásd az 1. táblázatot).
● A jelzőlámpa jelzései
A jelzőlámpa jelzéseit az akkumulátortöltő illetve az akkumulátor állapotának megfelelően az 1. táblázat tartalmazza.
- táblázat
| A jelzőlámpa jelzései | ||||
| A jelzőlámpa világít vagy villog. | Töltés előtt Villog (piros) | Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.) | ||
| Töltés közben Világít (piros) | Folyamatosan világít | |||
| Töltés befejeződött | Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.) | |||
| Nem lehetséges a töltés | Gyorsan villog (piros) | Kigyullad 0,1 mp.-ig. Elalszik 0,1 mp.-ig. (Nem világít 0,1 mp.-ig.) | Az akkumulátor vagy az akkumulátortöltő meghibásodott | |
| Túlmelegedési készenlét | Világít (zöld) (UC18YML2) | Folyamatosan világít | Az akkumulátor túlmelegedett. Nem lehet tölteni. (A töltés akkor kezdődik, amikor az akkumulátor lehül) | |
| Villog (piros) (UC18YFSL) | Kigyullad 1 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.) | |||
| Az autós töltővel nem tölthető (UC18YML2) | Villog (zöld) | Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.) | Az akkumulátor vagy az akkumulátortöltő meghibásodott | |
MEGJEGYZÉS: Az akkumulátor hűtése miatti készenlét alatt az UC18YML2 / UC18YFSL hűtőventillátor segítségével hűti a túlmelegedett akkumulátort.
(A hütőventillátor azonban nem működik, amikor a 12 V-os egyenáramú autós töltőröl tölti az akkumulátort.)
- Az akkumulátor hömérséklete és töltési ideje.
A hömérsékleteket és töltési időt a 2. táblázatban láthatja.
- táblázat
| Töltő | UC18YFSL | UC18YML2(AC/DC)*1 | |
| Töltési feszültség V 14,4 V – 18 V | |||
| Súly kg 0,5 0,7 | |||
| Hőmérséklet, amelyen az akkumulátor újratölthető | 0°C – 50°C | ||
| Az egyes kapacitású akkumulátorok töltési ideje (kb.) (20°C-on) | |||
| 1,3 Ah | perc | 20 | 20 / 50 |
| 1,5 Ah | perc | 22 | 22 / 60 |
| 2,0 Ah | perc | 30 | 30 / 80 |
| 2,5 Ah | perc | 35 | 35 / 100 |
| 3,0 Ah | perc | 45 | 45 / 120 |
| 4,0 Ah | perc | 60 | 60 / 160 |
| 5,0 Ah | perc | 75 | 75 / 200 |
| Akkumulátorcellák száma 4 – 10 | |||
*1 Váltakozó áramú áramforrás / egyenáramú 12 V-os (autós) áramforrás
MEGJEGYZÉS
A töltési idő a környezeti hőmérséklettől és az áramforrás feszültségtől függően változhat.
Különösen a 12 V-os egyenáramú autós töltővel magas hőmérsékleten való töltés igényelhet hosszabb töltési időt.
- Húzza ki a töltő tápvezetékét az aljzatból vagy a szivargyújtóból.
- Tartsa szilárdan kézben az akkumulátortöltőt, és húzza ki belőle az akkumulátort.
MEGJEGYZÉS
Ne felejtse el kivenni az akkumulátort a töltőből, és eltenni használat után.
FIGYELEM
○ Ha az akkumulátort felmelegedett állapotban tölti, például mert hosszú ideig olyan helyen hagyta, ahol közvetlen napfény érte, vagy mert egyszerüen használta az akkumulátor, a töltő jelzőlámpája 1 másodpercre zöld színnel felvillan, majd 0,5 másodpercre elalszik (nem ég 0,5 másodpercig). Ebben az esetben először hagyja lehűlni az akkumulátort, és csak ezután kezdje meg a töltést.
○ Ha a jelzőlámpa pirosan villog (0,2 másodpercenként), ellenőrizze, hogy nincs-e semmilyen idegen tárgy a töltő akkumulátorcsatlakozójában. Ha nem talál idegen tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba.
○ Mivel a beépített mikroszámítógép körülbelül 3 másodperc alatt ismeri fel, hogy a töltővel töltött akkumulátort kivette, várjon legalább 3 másodpercet, mielőtt visszahelyezné, és folytatná a töltést. Ha az akkumulátort 3 másodpercen belül visszahelyezi, előfordulhat, hogy nem kerül megfelelően feltöltésre.
○ Ha a jelzőlámpa folyamatosan gyorsan villog (0,2 másodpercenként) zölden, akkor ellenőrizze az autós áramforrás feszültségét. (UC18YML2)
Ha a feszültség 12 V vagy alacsonyabb, az azt jelzi, hogy az autó akkumulátora merül, és nem lehet tölteni.
○ Ha a jelzőlámpa nem villog pirosan (másodpercenként) akkor sem, amikor a töltő zsinójrát vagy a szivargyújtó csatlakozódugaszát csatlakoztatta az áramforráshoz, az azt jelzi, hogy a töltő védőáramköre bekapcsolhatott. Húzza ki a zsinórt vagy dugaszt az áramból, majd kb. 30 másodperc múlva dugja vissza. Ha a jelzőlámpa ettől sem kezd el pirosan villogni (másodpercenként), akkor kérjük, vigye a töltöt egy HiKOKI márkaszervizbe.
ÖSSZESZERELÉS ÉS HASZNÁLAT
| Müvelet | Ábra | Oldal |
| Az akkumulátor kivétele és behelyezése | 1 | 192 |
| Töltés | 2 | 192 |
| A vágni kívánt anyag biztonságos rögzítése | 3 | 192 |
| A vágási mélység beállítása | 4 | 192 |
| A dőlésszög beállítása | 5 | 192 |
| A vezető szabályozása | 6 | 192 |
| Vágási vonal | 7 | 193 |
| A kapcsoló használata | 8 | 193 |
| A penge leszerelése | 9 | 193 |
| A penge felszerelése* | 10 | 193 |
| Tiltott használati módok (Satuban fejjel lefelé rögzítve) | 11 | 194 |
| Akkumulátor hátralévő töltöttségének jelzője | 12 | 194 |
| A porgyűjtő szett felszerelése | 13 | 194 |
| Izzó cseréje | 14 | 194 |
| Az alap és a penge beállítása a merőlegességét megtartásával | 15 | 194 |
| A tartozékok kiválasztása | — | 195 |
KARBANTARTÁS ÉS ELLENÓRZÉS
1. A penge ellenőrzése
Mivel a tompa élü fűrész használata csökkenti a hatékonyságot és a motor meghibásodását is okozhatja, élezze meg vagy cserélje ki a szerszámot, amint kopást észlel.
FIGYELEM
Ha életlen fűrészpengét használ, a visszaható erő megnövekszik fűrészeléskor. Élezés nélkül ne használja az életlen fűrészpengét.
2. A rögzítőcsavarok ellenőrzése
Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.
3. Motor egység karbantartása
A motor tekercselés fontos része ennek az eszköznek. Óvja a károsodástól és ügyeljen arra, hogy ne érintkezzen a tisztító olajjal vagy vízzel.
50 óra használat után tisztítsa meg a motort száraz levegőt fújva a motor burkolatának nyilásain át egy levegőfúvókával vagy más eszközzel (17. ábra).
Por vagy részecske felhalmozódása a motor károsodásához vezethet.
4. Az alsó védőelem ellenőrzése és karbantartása
Mindig győződjön meg róla, hogy az alsó védőelem egyenletesen halad.
Hibás működés esetén azonnal javítsa az alsó védőelemet.
A tisztításhoz és karbantartáshoz légfúvó pisztollyal fújja tisztára vagy más eszközzel tisztítsa meg az alsó védőelem és fogaskerék fedele közötti rést, valamint az alsó védőelem forgó részét, száraz levegővel (17. ábra).
Ez hatásos a forgács és egyéb részecskék eltávolításához.
A forgácsok vagy más részecskék felgyűlése az alsó védőelemben a készülék meghibásodásához vagy sérüléshez vezethet.
FIGYELMEZTETÉS
A por belégzésének vagy a szem irritációjának elkerülése érdekében viseljen védőszemüveget és porvédő maszkot, amikor légpisztollyal vagy más eszközzel tisztítja a szerszám alsó védőelemét, szellőzőnyílásait vagy más részeit.
Győződjön meg róla, hogy alsó védőelem forgó része Alsó védőelem forgó
5. Az alap és a penge beállítása a merőlegességét megtartásával
Az alap és a fűrésztárcsa közötti szög 90°-ra van állítva, ám abban az esetben ha ez elállítódna, az alábbi módon korrigálhatja:
(1) Fordítsa fel az alapot (15. ábra) és lazítsa meg a füles csavart.
(2) Helyezzen szögmérőt az alap és a fűrészpenge közé, majd a hornyolt csavar egy hornyolt fejű csavarhúzóval való elforgatásával csúsztassa el az alapot a kívánt dőlésszögnek megfelelő pozícióba.
6. Ellenőrizze, hogy van-e rajta por
A por eltávolításához használjon egy tiszta rongyot, vagy szappanos vízzel megnedvesített ruhával törölje le.
Ne használjon fehérítőt, klórt, benzint vagy festékhígítót, mivel ezek szétmarhatják a műanyagot.
7. Tárolás
Tárolja 40°C alatt és gyermekektől elzárva.
MEGJEGYZES
Lítiumion akkumulátorok tárolása.
Tárolás elött győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve.
Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására. Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort.
Há az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat.
8. Szervizelés és javítás
Az összes minőségi szerszámgép szervizt vagy az alkatrészek cseréjét igényli egy idő után, a rendeltetésszerű használat során bekövetkező elhasználódás miatt. A csak eredeti pótalkatrészek használatát biztosítandó az összes szervizelést és javítást csakis Hivatalos HiKOKI Szervízközpont végezheti.
FIGYELEM
A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.
Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz
Minden esetben eredeti akkumulátort használjon. Ha nem általunk gyártott akkumulátort használ, vagy ha szétszereli és átalakítja az akkumulátort (mint pl. szétszerelés és cellák vagy más belső alkatrészek cseréje), nem garantálható a vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye.
GARANCIA
A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normal mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamácio esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.
A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.
Mért A-hangteljesítményszint: 103 dB (A)
Mért A-hangnyomásszint: 92 dB (A)
Bizonytalanság K: 3 dB (A).
Viseljen hallásvédő eszközt.
EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).
Forgácslap vágás:
Rezgéskibocsátás értéke: a_h = 2,0 m/s^2
Bizonytalanság: K = 1,5 m/s²
A megállapított rezgési összérték mérése egy szabványos teszteljárásnak megfelelően történt, és az érték két szerszám összehasonlítására is használható.
Ez az érték az expozíciós határértékek előzetes felmérésére is használható.
FIGYELMEZTETÉS
○ A szerszám használatától függően a kibocsátott rezgés a szerszámgép tényleges használata során eltérhet a megadott összértéktől.
○ Léptessen életbe a szerszámgép kezelőjét védő intézkedéseket a használat tényleges körülményei között becsült expozíció alapján (a használati ciklus minden elemét fi gyelembe véve, a bekapcsolt állapot mellett például azt az időt is, amikor a szerszám kikapcsolt állapotban van, vagy amikor üresjáratban működik).
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI ELEKTRICKÉHO NÁŘADÍ
⚠ UPOZORNĚNÍ
Pri nabíjaní batérie z AC zdroja napájania
O Pripojte napájací kábel nabíjačky k zásuvke.
*1 AC napájanie/12 V DC napájanie (vo vozidle)
POZNÁMKA
1106 Bogáncsvirág u.5-7, Budapest, Hungary
Tel: +36 1 2643433
Fax: +36 1 2643429
URL: http://www.hikoki-powertools.hu
