| Terméktípus | Szúrófűrész |
| Márka | Hitachi |
| Modell | CJ 120V |
| Feszültség (területtől függően) | 110-127 V / 220-240 V |
| Teljesítményfelvétel | 660 W (110-127 V) / 740 W (220-240 V) |
| Maximális vágási mélység fában | 120 mm |
| Maximális vágási mélység acélban | 10 mm |
| Üresjárati löket szám | 850 – 3000 min⁻¹ |
| Löket hossza | 26 mm |
| Minimális vágási sugár | 25 mm |
| Súly (kábel nélkül) | 2,3 kg |
| Sebességszabályozás | Folyamatos, 5 fokozat (1-5) |
| Orbitális üzemmód (Orbitális löket) | 4 fokozat (0-tól III-ig) |
| Dönthető alaplemez | Akár 45° mindkét oldalra |
| Standard tartozékok | Fűrészlapok (41., 42., 123X számú), belső hatlapkulcs, szilánkvédelem, porszívócsatlakozó, forgácsvédő fedél, záróelem |
| Biztonsági jellemzők | Kapcsoló véletlen indítás ellen, védővezető, figyelmeztető jelzések |
| Karbantartás | Szénkefe csere csak hitelesített Hitachi szervizközpont által |
| Ártalommentesítés | Az EU 2002/96/EK irányelv szerint nem a háztartási hulladékba |
Gyakran ismételt kérdések - CJ 120V HITACHI
Felhasználói kérdések a következőről CJ 120V HITACHI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét CJ 120V - HITACHI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CJ 120V márka HITACHI.
HASZNÁLATI ÚTMUTATÓ CJ 120V HITACHI
Jig Saw Stichsäge Σέγα Wyrzynarka Szúrófúrész Přímočará pila Dekupaj Побзик

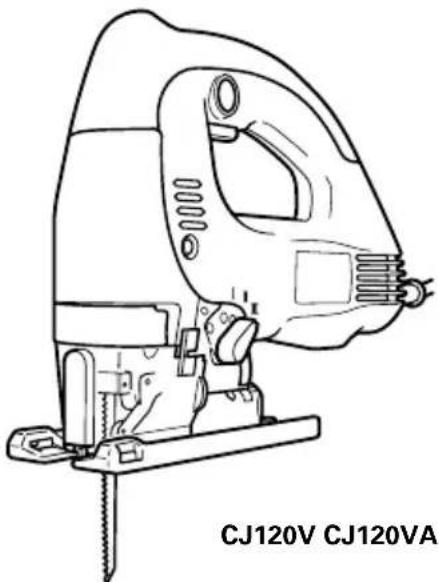

CJ 120V·CJ 120VA
Olvassa végig az utasításokat
Az alábbi utasítások be nem tartása áramütést, tüzet és súlyos sérülést okozhat.
Az alábbi figyelmeztetésekben szereplő “elektromos szerszámgép” kifejezés az ön - hálózatról üzemeltetett (vezetékes) vagy akkumulátoros (vezeték nélküli) - elektromos szerszámgépére vonatkozik.
ÖRIZZE MEG AZ UTASÍTÁSOKAT
1) A munkahely
a) A munkahelyet tartsa tisztán, és megfelelően világítsa meg.
A túlzsúfolt és sötét munkahelyek vonzzák a baleseteket.
b) Az elektromos szerszámgépeket ne használja robbanásveszélyes légtérben, például gyúlékony folyadékok, gázok vagy por mellett.
Az elektromos szerszámgépek szikrákat bocsáthatnak ki, melyek berobbanthatják a jelenlévő port.
c) A szerszámgép működtetése közben tartsa távol a gyermekeket és a körülállókat.
A figyelemelvonás a szerszámgép feletti kontroll elvesztését okozhatja.
2) Érintésvédelem
a) Az elektromos szerszámgép dugaszának illeszkednie kell a hálózati csatlakozóaljzatba. Semmilyen körülmények között ne módosítsa a dugaszt.
Ne használjon semmilyen átalakító dugaszt a földelt elektromos szerszámgéppel.
A módosítás nélküli dugaszok és a megfelelő aljzatok csökkentik az elektromos áramütés veszélyét.
b) Ügyeljen arra, hogy munka közben ne érintsen meg földelt felületeket, pl. csővezetékeket, fűtőtesteket, tűzhelyeket vagy hűtőberendezéseket.
Ha a kezelő teste földelve van, az áramütés veszélye megnő.
c) Az elektromos szerszámgépeket ne tegye ki eső vagy nedvesség hatásának.
Az elektromos szerszámgépbe kerülő víz növeli az áramütés veszélyét.
d) Ne rongálja meg az elektromos csatlakozókábelt. A szerszámgépet ne hordozza a kábelnél fogva, és a villásdugót soha ne a kábelnél fogva húzza ki a dugaszolóaljzatból.
Védje a kábelt a magas hőmérséklettől, olajtól és az éles sarkoktól.
A sérült vagy összegabalyodott vezetékek növelik az elektromos áramütés veszélyét.
e) Ha a szabadban kell munkát végeznie, mindig csak az erre a célra alkalmas hosszabbító kábelt használjon.
A kültéri használatra alkalmas hosszabbító használata csökkenti az elektromos áramütés veszélyét.
3) A testi épseg védelme
a) Mindig figyeljen oda a végzett munkára. Az elektromos szerszámgéppel végzett munka teljes figyelmet igényel.
Ne használja a készüléket, ha nem érzi kipihentnek magát, ha kábítószer, alkohol vagy gyógyszer hatása alatt áll.
Egy pillanatnyi figyelmetlenség is súlyos sérülést okozhat.
b) Használjon védőfelszerelést. Mindig használjon védőszemüveget.
A védőfelszerelések, pl. a pormaszk, a csúszásbiztos biztonsági cipő, a védősisak és a füldugó használata csökkenti a sérülésveszélyt.
c) Kerülje a gép véletlenszerű beindítását. Mielőtt a csatlakozó dugót a dugaszolóaljzatba bedugja, mindig győződjék meg róla, hogy a készülék ki van kapcsolva.
Ne tartsa ujját az indító kapcsolón, ha hordozza a készüléket, és ne csatlakoztasson bekapcsolt készüléket az áramforrásra.
d) Mielőtt a gépet bekapcsolja, mindig ellenőrizze, hogy kivette-e a készülékből a szerszámbeállító-illetve befogókulcsot.
A forgó alkatrészben maradt szerszámbeállító- vagy befogókulcs személyi sérülést okozhat.
e) Ne nyújtsa ki a kezét túl nagy távolságra. Munka közben mindig álljon stabilan, és őrizze meg az egyensúlyát.
Igy a váratlan helyzetekben sem veszti el a szerszám feletti uralmát.
f) Viseljen megfelelő munkaruhát. Munka közben ne viseljen bő öltözéket vagy ékszert. Haját, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől.
A bő öltözéket, ékszereket vagy a hosszú hajat a mozgó alkatrészek elkaphatják.
g) Ha a készülék rendelkezik porelszívási, illetve - gyűjtési lehetőséggel, ügyeljen rá, hogy azok megfelelően legyenek csatlakoztatva és használva.
A fenti eszközök használata csökkenti a por okozta veszélyt.
4) Az elektromos szerszámgép használata és karbantartása
a) Ne eröltesse a szerszámot. Mindig az alkalmazásnak megfelelő szerszámot használjon.
A megfelelő szerszámgép nominális teljesítményszinten jobban és biztonságosabban működik.
b) Ne használja a szerszámot, ha a kapcsoló azt nem kapcsolja megfelelően be, illetve ki.
A kapcsolóval nem szabályozható szerszámgép veszélyes, és azt meg kell javítani.
c) Mindig húzza ki a dugaszoló aljzatból a csatlakozó dugót, mielőtt a készüléken beállításokat végezne, kicserélné a tartozékokat, vagy mielőtt eltárolná a készüléket.
A fenti biztonsági óvintézkedések csökkentik a készülék véletlenszerű bekapcsolásának veszélyét.
d) A használaton kívüli szerszámokat tárolja gyermekek által nem hozzáférhető helyen, és ne engedje, hogy a készüléket az üzemetetéshez nem értő személyek használják.
A gyakorlatlan használó kezében a szerszámgépek különösen nagy veszélyt jelentenek.
e) A szerszámgépek karbantartása. Ellenőrizze a mozgó alkatrészek illesztését, rögzítését, az alkatrészek esetleges repedését és minden olyan tulajdonságot, mely hatással lehet a munkavégzésre.
Meghibásodás esetén használat előtt javítassa meg a készüléket.
A nem megfelelő karbantartás sok balesetet okoz.
f) A vágószerszámokat mindig tartsa élesen és tisztán.
A megfelelően karbantartott - éles vágóélű-vágószerszámok kisebb eséllyel görbülnek el, és könnyebben irányíthatók.
g) Használja a szerszámgépet és a fúrófejeket stb. az utasításoknak és az adott szerszámgép rendeltetésének megfelelően, mindig figyelembe véve a munkakörülményeket és az elvégzendő munka jellegét.
A szerszámgép rendeltetéstől eltérő használata veszélyt okozhat.
5) Javítás
a) A szerszámot csak - eredeti cserealkatrészeket használó - szakképzett személlyel javíttassa.
Így biztosítható a szerszámgép biztonságos üzemeltetése.
ÓVINTÉZKEDÉS
A gyermekeket és a felügyeletre szoruló személyeket tartsa távol az elektromos szerszámgéptől.
A használaton kívüli szerszámgépeket gyermekektől és felügyeletre szoruló személyektől elzárva kell tartani.
A SZÚRÓFÜRÉSZ HASZNÁLATÁVAL KAPCSOLATOS ÓVINTÉZKEDÉSEK
Ez a szúrófűrész nagyteljesítményű motorral működik. Ha a gépet folyamatosan alacsony fordulatszámon működteti, plusz terhelés jut a motorra, aminek következtében az beragadhat. A szerszámgép használata közben mindig ügyelni kell arra, nehogy a fűrészlap beakadjon az anyagba. A fűrészlap sebességét mindig úgy állítsa be, hogy biztosított legyen a sima, egyenletes vágás.
MÜSZAKI ADATOK
| Feszültség (terület szerint)* (110V, 115V, 120V, 127V, 220V, 230V, 240V) | ||
| Névleges teljesítményfelvétel* | 110 - 127 V | 660W |
| 220 - 240 V | 740W | |
| Maximális vágási mélység | Fa 120 mmLágyacél 10 mm | |
| Üresjárati fordulatszám 850 - 3000 perc | -1 | |
| Vágási hossz 26 mm | ||
| Minimális vágási sugár 25 mm | ||
| Súly (tápkábel nélkül) 2,3 kg | ||
* Ne felejtse el ellenőrizni a típustáblán feltüntetett adatokat, mivel ezek eladási területenként változnak!
STANDARD TARTOZÉKOK
(1) Fürészlapok (41, 42 és 123X sz.) …… mindegyikből 1-1 darab A fürészlapok használatát illetően lásd az 1. táblázatot.
(2) Hatszögletű dugókulcs 1
(3) Forgácsvédő pajzs 1
(4) Porgyújtő 1
(5) Forgácsvédő fedél 1
(6) Záróretesz 1
A standard tartozékok előzetes tájékoztatás nélkül változhatnak.
TETSZÉS SZERINT VÁLASZTHATÓ TARTOZÉKOK ... Külön megrendelésre
(1) Különféle típusú fűrészlapok A fűrészlapok használatát illetően lásd az 1. táblázatot.
(2) Vezetőelem
(3) Talp
(4) Munkapadra szerelhető állvány (TR12-B modell) A tetszés szerint választható tartozékok előzetes bejelentés nélkül bármikor változhatnak.
ALKALMAZÁSOK
○Különféle fűrészáráu vágása és belső nyílás kivágása
○Lágyacél, alumínium és rézlemezek vágása
○Műgyanták, például fenolgyanta és vinilklorid vágása
○Vékony és lágy építőanyagok vágása
○Rozsdamentes acéllemezek vágása (a 97 sz. fűrészlappal).
AZ ÜZEMBEHELYEZÉS ELÖTTI TENNIVALÓK
1. Áramforrás
Ügyeljen rá, hogy a készülék adattábláján feltüntetett feszültség értéke megegyezzen az alkalmazni kívánt hálózati feszültséggel.
2. Hálózati kapcsoló
Ügyeljen rá, hogy a hálózati kapcsoló KI állásba legyen kapcsolva. Ha a csatlakozódugót úgy csatlakoztatja a dugaszolóaljzatba, hogy közben a hálózati kapcsoló BE állásban van, a kéziszerszám azonnal működésbe lép, ami súlyos balesetet idézhet elő.
3. Hosszabbító vezeték
Ha a munkaterület az áramforrástól távol található, akkor egy megfelelő keresztmetszetű és teljesítményű hosszabbító vezetéket kell alkalmazni.
4. Működés során keletkezett por
A normal működés során keletkezett por károsan befolyásolhatja a kezelő egészségét. A következők valamelyike javasolt.
a) Porálarc viselése
b) Külső porgyűjtő berendezés használata
A külső porgyűjtő felszerelés használata közben csatlakoztassa az adaptert és a külső porgyűjtő alkatrész csövét.
5. A fűrészlapok cseréje
(1) Nyissa fel a kart ütközésig. (1-I. ábra).
(2) Vegye ki a gépbe szerelt fürészlapot.
(3) Illesszen be egy új fűrészlapot, ütközésig betolva azt a foglalatba. (1-II. ábra)
(4) Csukja le a kart. (1-III. ábra)
FIGYELMEZTETÉS
○A fűrészlapok cseréjekor feltétlenül kapcsolja KI a hálózati kapcsolót és húzza ki a gép dugaszát a hálózati aljzatból.
○A dugattyú mozgásakor a kart nem szabad felnyitni!
MEGJEGYZÉS:
○Bizonyosodjon meg róla, hogy a fűrészlap kiálló részei a foglalat megfelelő helyére kerültek-e. (2. ábra)
○Bizonyosodjon meg róla, hogy a behelyezett fűrészlap a henger hornyai között van-e. (3. ábra)
6. A fürészlap működési sebességének beállítása
A szúrófűrész elektromos vezérlőáramkörrel rendelkezik, amely lehetővé teszi a sebesség fokozatmentes szabályozását. A sebesség beállításához a 4. ábrán látható számtárcsát kell elforgatni. A számtárcsa „1” állásában a szúrófűrész minimális sebességgel (850 perc-1) működik. A számtárcsa „5” állásában a szúrófűrész maximális sebességgel (3000 perc-1) működik. A sebességet a vágandó anyagtól és a kívánt munkateljesítménytől függően kell beállítani.
FIGYELMEZTETÉS
Kis sebességgel (a számtárcsa 1. vagy 2. állásában) nem szabad 10 mm-nél vastagabb fa-, illetve 1 mm-nél vastagabb fém anyagot vágni.
7. A körpályás üzemmód beállítása
(1) Ez a szúrófűrész képes körpályás üzemmódban működni, amikor is a fűrészlap előre-hátra, illetve fel- és lefelé mozog. A körpályás üzemmód kiiktatásához állítsa az 5. ábrán látható átkapcsoló gombot „0” állásba (a fűrészlap ekkor csak fel- és lefelé mozog). A körpályás üzemmód 4 fokozata választható ki „0”-tól „III”-ig.
(2) Kemény anyag, például acéllemez, stb. vágásakor a körpályás üzemmód kisebb fokozatát kell használni. Lágy anyaghoz, például fűrészáruhoz, műanyaghoz, stb. a munkateljesítmény fokozása érdekében a körpályás üzemmód nagyobb fokozatát kell alkalmazni. A vágási pontosság növeléséhez a körpályás üzemmód alacsonyabb fokozata jöhet számításba.
8. A rozsdamentes acél lemez vágása
Ez a szúrófűrész fűrészgép a 97 sz. fűrészlapokkal alkalmas rozsdamentes acél lemezek vágására. A szabályos működés biztosítása érdekében figyelmesen olvassa át a „Rozsdamentes acél lemezek vágása” című fejezetet.
9. A forgácsvédő pajzs
A forgácsvédő pajzs használata faanyagok vágásakor csökkenti a vágott felületek szilánkokra hasadását. Illessze a forgácsvédő pajzsof az alapzatban lévő helyére és tolja be azt teljesen. (lásd a 6. ábrát)
10. A forgácsvédő fedél
A forgácsvédő fedél megakadályozza a forgács kirepülését és javítja a porgyűjtő hatékonyságát. Illessze a forgácsvédő fedelet az alapzat és a kar közé, majd enyhe nyomást gyakorolva tolja be azt, amíg be nem kattan a helyére. (7. ábra) A forgácsvédő fedél eltávolításakor fogja meg a gomb mindkét oldalát, kissé felnyitva a fedelet, hogy ki tudja húzni azt a fűrészgépből. (8. ábra)
MEGJEGYZÉS:
Fém vágásakor előfordulhat, hogy a forgácsvédő fedél beragad.
11. A talp
A talp (acél anyagú) használata csökkenti az alumínium alapzat kopását, különösen fém vágásakor.
Mügyanta anyagú talp használata csökkenti a vágási felület karcolódását. A talpat 4 csavarral kell az alapzat alsó felületéhez erősíteni.
VÁGÁS
FIGYELMEZTETÉSEK
○A fűrészlap elmozdulásának, sérülésének vagy a dugattyú túlzott terhelésének megelőzése érdekében kérjük, fűrészelés közben az alapzatot mindig illessze a munkadarabhoz.
1. Egyenes vonalakkal határolt alakzat vágása
Egyenes vonalban történő vágáskor először vonómérővel fel kell rajzolni a vonalat és a fűrészt a vonal mentén kell vezetni. Vezetőelem használata (külön kapható) lehetővé teszi a pontos vágást egyenes vonal mentén.
(1) Lazítsa meg az alapzat csavarját az alapzathoz erősített hatszögletű dugókulccsal. (9. ábra)
(2) Tolja az alapzatot teljesen előre (10. ábra), majd húzza meg ismét az alapzat csavarját.
(3) Erősítse fel a vezetőelemet, átvezetve azt az alapzaton található rögzítőfuraton, majd húzza meg az M5 csavart. (11. ábra)
(4) Állítsa a körpálya pozíciót „0"-ra.
MEGJEGYZÉS:
A vezetőelem (11. ábra) használatakor a pontos vágás biztosítása érdekében a körpálya pozíciót mindig állítsa „0”-ra.
2. Fürészelés görbe vonal mentén
Kis körív kivágásakor csökkentse a gép megfelelő előtolási sebességét. Ha a gép előtolása túl gyors, a fűrészlap eltörhet.
3. Kör vagy körív kivágása
A vezetőelem hasznosnak bizonyulhat kör formájú alakzat kivágásához is.
Miután felerősítette a vezetőelemet a fentiek szerint, üssön be egy szöget vagy hajtson be egy facsavart az anyagba a vezetőelemen lévő lyukon keresztül, minekután használja azt forgástengelyként a vágáskor. (12. ábra)
MEGJEGYZÉS:
Kör alakzat vágását úgy kell végezni, hogy a fűrészlap hozzávetőlegesen merőleges legyen az alapzat alsó felületére.
4. Fém anyag vágása
(1) A sebesség szabályozó számtárcsát állítsa „3” és „4” közötti értékre.
(2) Állítsa a körpálya pozíciót „0”-ra vagy „I”-re.
(3) Mindig használjon megfelelő hűtő-kenő folyadékot (orsóolajt, szappanos vizet stb.). Ha folyékony hűtő-kenőanyag nem áll rendelkezésre, hordjon fel kenőanyagot a vágandó anyag hátsó felületére.
5. Belső nyílás kivágása
(1) Fürészáruban A fürészlap haladási irányát a fa erezetéhez igazítva végezze a vágást lépésről lépésre haladva, amíg be nem fejezte a belső nyílás kivágását a faanyag közepén. (13. ábra)
(2) Más anyagban Amikor belső nyílás kivágását végzi fűrészárutól eltérő más anyagban, először fúrjon egy lyukat fúróval vagy hasonló szerszámmal, ahonnan a vágást elkezdheti.
6. Szögben végzett vágás
Szögben végzett vágáshoz az alapzat elforgatható mindkét irányba maximum 45 fokkal. (14. ábra)
(1) Lazítsa meg az alapzat csavarját az alapzathoz erősített hatszögletű dugókulccsal és tolja teljesen előre az alapzatot. (9. és 10. ábra)
(2) Állítsa vonalba az alapzat félkör alakú részének skáláját (0-tól 45 fokig állítható 15 fokos növekményekben) a hajtás fedelén található [▽] jellel. (15. ábra)
(3) Húzza meg ismét az M5 csavart. (9. ábra)
(4) Állítsa a körpálya pozíciót „0”-ra.
MEGJEGYZÉS:
Forgácsvédő fedél vagy porgyűjtő használatakor a szögben végzett vágás nem lehetséges.
ROZSDAMENTES ACÉL LEMEZEK VÁGÁSA
FIGYELMEZTETÉS!
A fürészlap elmozdulásának, sérülésének vagy a dugattyú túlzott terhelésének megelőzése érdekében kérjük, fürészelés közben az alapzatot mindig illessze a munkadarabhoz.
Rozsdamentes lemezacél vágásakor a készüléket az alábbiak szerint kell beállítani:
- Állítsa be a sebességet
| Fűrészlap | Anyagvastagság | Számtárcsás skála |
| 97 sz. | 1,5 – 2,5 mm | A „2” és a „3”skálaosztások köztiközépső rovátka helyzete |
MEGJEGYZÉS
A számtárcsás skálán leolvasott érték csupán referenciaként szolgál. Minél nagyobb a sebesség, annál gyorsabban lehet vágni az anyagot. Ebben az esetben azonban csökken a fűrészlap élettartama. Kis sebesség mellett a vágás ugyan tovább tart, a fűrészlap élettartama azonban meghosszabbodik. Igény szerint állítsa be a sebességet.
2. Állítsa a körpálya pozíciót „0”-ra
MEGJEGYZÉS
○A fűrészlap élettartamának meghosszabbítása érdekében vágáskor használjon hűtő-kenő folyadékot (olaj bázisút).
A FÜRÉSZLAPOK KIVÁLASZTÁSA
○Alaptartozékként szállított fűrészlapok
A maximális működési teljesítmény és a lehető legjobb eredmények biztosítása érdekében nagyon fontos a vágandó anyag típusához és vastagságához legjobban igazodó fűrészlap kiválasztása. Alaptartozékként 3 különböző típusú fűrészlapot szállítunk a készülékkel. A fűrészlap száma be van gravírozva az egyes fűrészlapok befogása mellett.
Az 1. táblázat alapján válassza ki a megfelelő fűrészlapokat.
A HATSZÖGLETÜ DUGÓKULCS HELYE
A hatszögletű dugókulcs elhelyezhető az alapzaton. (lásd a 16. ábrát)
A GÉP ÖSSZEKAPCOSLÁSA PORSZÍVÓVAL
Ha a gépet összekapcsolják egy porszívóval (külön rendelhető) a porgyűjtőn és az adapteren (szintén külön rendelhető) keresztül, a por nagy része összegyűjthető.
(1) Vegye le a hatszögletű dugókulcsot az alapzatról.
(2) Tolja teljesen előre az alapzatot. (9. és 10. ábra)
(3) Erősítse fel a forgácsvédő fedelet, a záróreteszt a forgácsvédő fedél és a hajtás fedele közé tolva. (17. ábra)
(4) Kösse össze a porgyűjtőt az adapterrel. (18. ábra)
(5) Kösse össze az adaptert a porszívó szívófejével.
(18. ábra)
(6) Illessze a porgyűjtőt az alapzat hátsó nyílásába, amíg a horog be nem kattan a horonyba. (19. ábra)
(7) A porgyűjtő eltávolításához a horgot meg kell nyomni.
ELLENÓRZÉS ÉS KARBANTARTÁS
1. A fűrészlap ellenőrzése
Életlen vagy sérült fűrészlap további használata csökkenti a vágás hatékonyságát és a motor túlterhelését okozhatja. Cserélje ki a fűrészlapot egy újra, amint észreveszi, hogy az túlzottan elkopott.
2. A rögzítő csavarok ellenőrzése
Rendszeresen ellenőrizzen minden rögzítő csavart, és ügyeljen rá, hogy azok megfelelően meg legyenek szorítva. Minden meglazult csavart azonnal szorítson meg. Ennek elhanyagolása súlyos veszélyeket hordoz magában.
3. A motor karbantartása
A motor tekercselése az elektromos szerszám „szíve”. Gondosan ügyeljen rá, hogy a tekercselés ne sérüljön, illetve ne kerüljön kapcsolatba olajjal vagy vízzel.
4. A szénkefék ellenőrzése
A tartós biztonság és a megfelelő érintésvédelem érdekében e szerszámgép szénkeféinek ellenőrzését és cseréjét KIZÁRÓLAG a Hitachi Szerződéses Szerviz Központ végezheti.
5. A hálózati kábel cseréje
Ha a szerszámgép hálózati kábele megrongálódik, akkor azt csere céljából vissza kell juttatni a Hitachi Szerződéses Szerviz Központba.
6. Szervizelési alkatrészlista
A: Alkatrész-szám
B: Kódszám
C: Használt darabszám
D: Megjegyzések
FIGYELEM
Hitachi kéziszerszámok javítását, módosítását és ellenőrzését csak Hitachi Szakszervíz végezheti.
Javítás vagy egyéb karbantartás esetén hasznos ha ezt a szervíz-alkatrész listát a szerszámmal együtt átadjuk a Hitachi Szakszervíznek.
A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az egyes országokban érvényben lévő biztonsági rendelkezéseket és szabványokat.
MÓDOSÍTÁSOK
A Hitachi kéziszerszámok állandó tökéletesítéseken mennek át, hogy alkalmazni tudják a legújabb műszaki fejlesztések eredményeit.
Éppen ezért egyes alkatrészek (azok kódszámai illetve kiviteli módjai) előzetes bejelentés nélkül megváltozhatnak.
MEGJEGYZÉS
A HITACHI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN60745 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.
Mért A hangteljesítmény-szint: 96 dB (A)
Mért A hangnyomás-szint: 85 dB (A)
Bizonytalanság KpA: 3 dB (A)
Viseljen hallásvédelmi eszközt.
A jellemző súlyozott gyorsulás négyzetes középértéke: 7,0 m/s²
- táblázat A megfelelő fűrészlapok listája
| Vágandóanyag | FürészlapAnyagminőség | 1 sz.(Hosszú) | 1 sz.(Szuperhosszú) | 11 sz. | 12 és,42 sz. | 16 és.13 sz. | 46 sz. | 21 sz. | 22 sz. | 41 sz. | 97 sz. | 123X |
| Anyagvastagság (mm) | ||||||||||||
| Fürészáru | Általános fürészáru | 105 alatt al | 135 10 latt 55 | ~ 20 alatt 55 | 10 ~ 540 65 | ~ 10 | ~ | |||||
| Rétegelt lemez | 5 ~ 30 al | 10 5 ~ 30 20 | 3 ~ 20 | |||||||||
| Vaslemez | Lágyacél lemez | 3 ~ 3 6 alatt 5 | 2 ~ 10 | 1,5 ~ 10 | ||||||||
| Rozsdamentes acél lemez | 1,5 ~ 2,5 | |||||||||||
| Nemvasfémek | Alumínium, vörösréz,sárgaréz | 3 ~ 3 12 alatt | 5 alatt | |||||||||
| Alumínium ablakszárny | Magasságegfeljebb25 | Magasságlegfeljebb25 30 | Magasságlegfeljebb25 30 | |||||||||
| Műanyagok | Fenolgyanta, melamin,gyanta, stb. | 5 ~ 20 | 6 5 ~ alatt | 6 15 | alatt | 5 ~ | 15 | |||||
| Vinilklorid, aklirgyanta, 5 stb. | ~ 10 | 5 ~ 5 | 5 ~ 3 30 | ~ alatt | 5 20 | ~ alatt | 30 | 20 | 15 | |||
| Polietilén hab, 10 ~ 3 sztirolhab | 5 ~ | 3 ~ 10 | ~ 3 ~ 55 25 | 25 25 | 5 55 40 | 25 | ||||||
| Papírpép | Kartonpapír,hullámpapír | 10 ~ 55 25 | 3 ~ 25 | 10 ~ 3 55 40 | ~ | |||||||
| Préselt lemez | 3 ~ 25 | 6 alatt | 3 ~ 25 | |||||||||
| Préselt rostlemez | 6 alatt | |||||||||||
MEGJEGYZÉS
○ Az 1 sz. (Hosszú), az 1 sz. (Szuper hosszú), valamint a 21, 22 és 41 sz. fűrészlapok minimális vágási sugara 100 mm.
○ Az 1 sz. (Hosszú), az 1 sz. (Szuper hosszú), valamint a 11, 12, 15, 16, 21, 22 és 97 sz. fűrészlapok külön megrendelésre kaphatók.
VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY
UPOZORNĚNÍ!
Csak EU-országok számára
Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe!
A használt villamos és elektronikai készülékekről szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani.
Čeština
Jen pro státy EU
- CJ 120V·CJ 120VA
- Olvassa végig az utasításokat
- ÖRIZZE MEG AZ UTASÍTÁSOKAT
- 1) A munkahely
- 2) Érintésvédelem
- 3) A testi épseg védelme
- 4) Az elektromos szerszámgép használata és karbantartása
- 5) Javítás
- ÓVINTÉZKEDÉS
- A SZÚRÓFÜRÉSZ HASZNÁLATÁVAL KAPCSOLATOS ÓVINTÉZKEDÉSEK
- STANDARD TARTOZÉKOK
- TETSZÉS SZERINT VÁLASZTHATÓ TARTOZÉKOK ... Külön megrendelésre
- ALKALMAZÁSOK
- AZ ÜZEMBEHELYEZÉS ELÖTTI TENNIVALÓK
- Áramforrás
- Hálózati kapcsoló
- Hosszabbító vezeték
- Működés során keletkezett por
- A fűrészlapok cseréje
- FIGYELMEZTETÉS
- MEGJEGYZÉS:
- A fürészlap működési sebességének beállítása
- A körpályás üzemmód beállítása
- A rozsdamentes acél lemez vágása
- A forgácsvédő pajzs
- A forgácsvédő fedél
- A talp
- VÁGÁS
- FIGYELMEZTETÉSEK
- Egyenes vonalakkal határolt alakzat vágása
- Fürészelés görbe vonal mentén
- Kör vagy körív kivágása
- Fém anyag vágása
- Belső nyílás kivágása
- Szögben végzett vágás
- ROZSDAMENTES ACÉL LEMEZEK VÁGÁSA
- FIGYELMEZTETÉS!
- MEGJEGYZÉS
- Állítsa a körpálya pozíciót „0”-ra
- A FÜRÉSZLAPOK KIVÁLASZTÁSA
- ○Alaptartozékként szállított fűrészlapok
- A HATSZÖGLETÜ DUGÓKULCS HELYE
- A GÉP ÖSSZEKAPCOSLÁSA PORSZÍVÓVAL
- ELLENÓRZÉS ÉS KARBANTARTÁS
- A fűrészlap ellenőrzése
- A rögzítő csavarok ellenőrzése
- A motor karbantartása
- A szénkefék ellenőrzése
- A hálózati kábel cseréje
- Szervizelési alkatrészlista
- FIGYELEM
- MÓDOSÍTÁSOK
- VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY
- UPOZORNĚNÍ!
- Čeština
Márka : HITACHI
Modell : CJ 120V
Kategória : Fűrész
