dessous de 6 REMARQUE Le rayon de coupe minimal des lames n° 1 (Super long), n° 21, n° 22 et n° 41 est de 100 mm. 0000BookCJ90VST.indb150000BookCJ90VST.indb15 2014/11/0716:42:582014/11/0716:42:5816 Italiano (Traduzione delle istruzioni originali) Anche un attimo di disattenzione durante l’uso degli elettroutensili potrebbe essere causa di gravi lesioni personali. b) Indossate l’attrezzatura di protezione personale. Indossate sempre le protezioni oculari. L’attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, verifi cate che l’interruttore sia posizionato su OFF. Il trasporto degli utensili elettrici tenendo le dita sull’interruttore o l’attivazione elettrica degli utensili che hanno l’interruttore su ON, favorisce il rischio di incidenti. d) Prima di attivare l’elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell’elettroutensile, sussiste il rischio di lesioni personali. e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l’elettroutensile in caso di situazioni impreviste. f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verifi care che queste siano collegate e utilizzate in modo adeguato. L’utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l’elettroutensile idoneo alla propria applicazione. Utilizzando l’elettroutensile corretto, si garantirà un’esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l’elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l’interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall’interruttore. Provvedere alla relativa riparazione.

Prima di eff ettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell’elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l’elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili.

Manutenzione degli elettroutensili. Verifi care che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero infl uenzare negativamente il funzionamento dell’elettroutensile. In caso di guasti, provvedere alla riparazione dell’elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione.

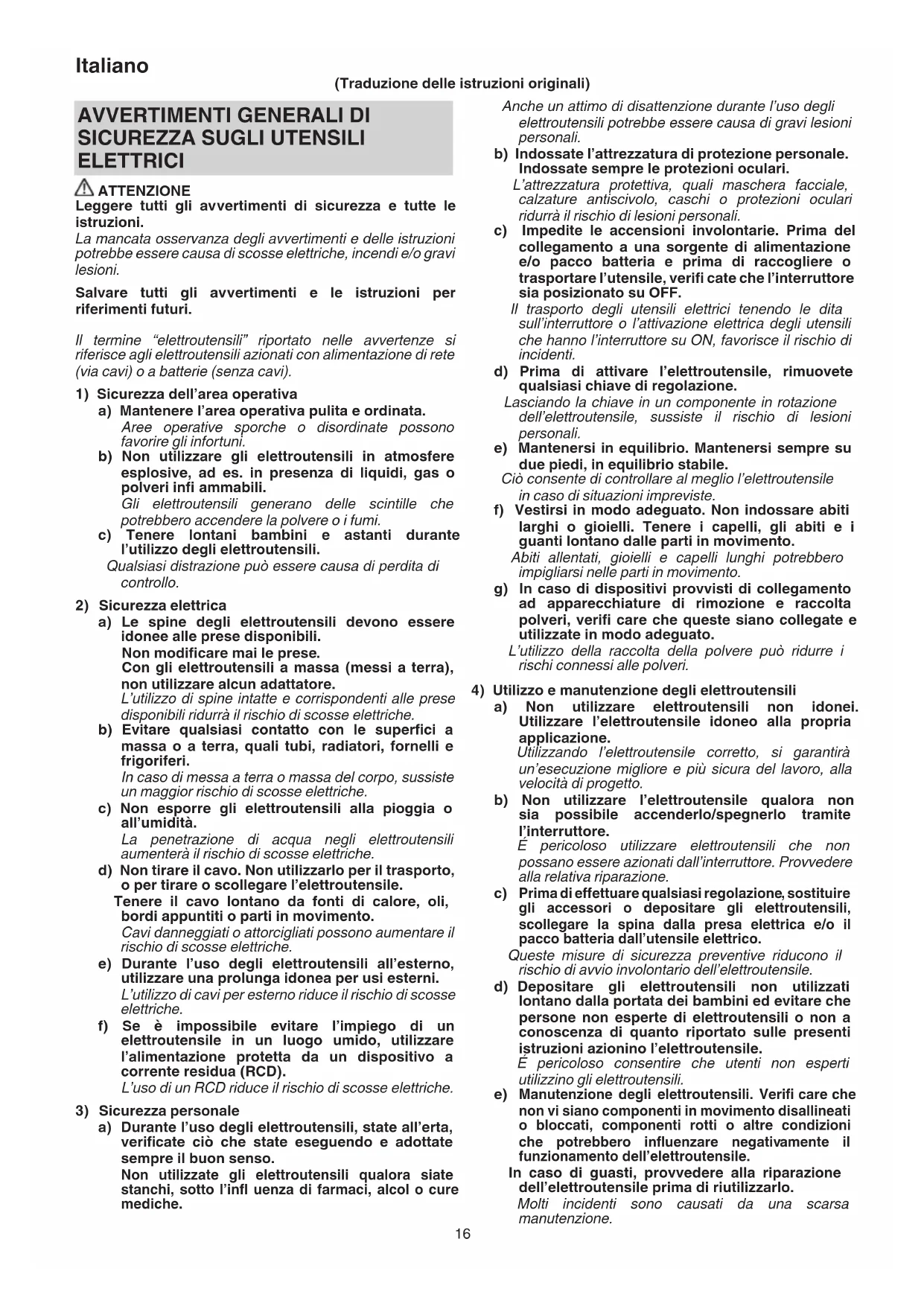

ELETTRICI ATTENZIONE Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri. Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l’area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infi ammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi. c) Tenere lontani bambini e astanti durante l’utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modifi care mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L’utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfi ci a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all’umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l’elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l’uso degli elettroutensili all’esterno, utilizzare una prolunga idonea per usi esterni. L’utilizzo di cavi per esterno riduce il rischio di scosse elettriche. f) Se è impossibile evitare l’impiego di un elettroutensile in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l’uso degli elettroutensili, state all’erta, verifi cate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l’infl uenza di farmaci, alcol o cure mediche. 0000BookCJ90VST.indb160000BookCJ90VST.indb16 2014/11/0716:42:582014/11/0716:42:5817 Italiano f) Mantenere gli strumenti di taglio affi lati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affi lati, sono meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l’elettroutensile, gli accessori, le punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L’uso dell’utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

a) Affi date le riparazioni dell’elettroutensile a persone qualifi cate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell’elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

1. Aff errare l’elettroutensile dalle superfi ci isolate

quando si eseguono operazioni in cui l’attrezzo di taglio potrebbe venire a contatto con fi li elettrici nascosti o con il proprio fi lo. Il contatto dell’accessorio da taglio con un fi lo “in tensione” potrebbe mettere in tensione le parti metalliche esposte dell’utensile “in tensione” e dare una scossa elettrica all’operatore.

PRECAUZIONI DI SICUREZZA

1. Questo seghetto alternativo adopera un motore ad

alta potenza. Se la macchina viene utilizzata in modo continuo a bassa velocità, viene applicato un carico extra al motore, cosa che può provocare il grippaggio del motore. Azionare sempre l’utensile elettrico in modo che la lama non rimanga bloccata dal materiale durante la lavorazione. Regolare sempre la velocità della lama per permettere un taglio scorrevole.

2. Assicurarsi che la fonte di alimentazione da utilizzare sia

conforme ai requisiti di alimentazione specifi cati sulla piastrina del prodotto.

3. Assicurarsi che l’interruttore dell’alimentazione sia nella

posizione SPENTO. Se la spina viene collegata ad una presa mentre l’interruttore di alimentazione è sulla posizione ON, il demolitore inizia immediatamente a funzionare, con il rischio di seri incidenti.

4. Se l’area di lavoro è lontana dalla fonte di alimentazione,

usare una prolunga di spessore e capacità nominale suffi cienti. Il cavo di prolunga deve essere il più corto possibile.

5. Polvere prodotta durante il funzionamento

La polvere prodotta durante il normale funzionamento potrebbe incidere sulla salute dell’operatore. Si consiglia uno dei seguenti modi. a) Indossare una maschera antipolvere b) Utilizzare un’apparecchiatura esterna per la raccolta della polvere Quando si utilizza un’apparecchiatura esterna per la raccolta della polvere, collegare l’adattatore al tubo fl essibile dell’apparecchiatura esterna per la raccolta della polvere.

6. Cambio delle lame

○ Assicurarsi di commutare su SPENTO l’interruttore e di scollegare la spina dalla presa quando si cambiano le lame. ○ Non aprire la leva quando lo stantuff o è in movimento. ○ Verifi care che le sporgenze della lama siano inserite sul supporto della lama in modo sicuro. (Fig. 1) ○ Assicurarsi che la lama sia posizionata tra la scanalatura del rullo. (Fig. 1)

7. A bassa velocità (impostazione del selettore: 1 o 2) non

tagliare del legno con uno spessore maggiore di 10 mm o metallo con uno spessore maggiore di 1 mm.

8. Al fi ne di evitare lo spostamento delle lame, danni

o usura eccessiva sullo stantuff o, assicurarsi che la superfi cie della piastra di base sia fi ssata al pezzo in lavorazione durante il taglio.

9. Per assicurare un taglio accurato durante l’uso della

guida, impostare sempre la posizione orbitale su “0”.

10. Quando si taglia uno piccolo arco di cerchio, ridurre la

velocità di alimentazione della macchina. Se la macchina viene alimentata troppo velocemente, ciò potrebbe causare la rottura della lama.

11. Il taglio circolare deve essere eseguito con la lama posta

quasi verticalmente rispetto alla superfi cie inferiore della base.

12. Il taglio angolare non può essere eff ettuato quando si

adotta un raccoglitore di polvere.

13. RCD (Dispositivo a Corrente Residua)

Si raccomanda di usare sempre un interruttore diff erenziale con una potenza nominale di 30 mA o meno. SIMBOLI ATTENZIONE Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il signifi cato prima dell’uso. CJ90VST / CJ90VAST : Seghetto alternativo Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifi uti domestici! Secondo la Direttiva Europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fi ne di essere reimpiegate in modo eco-compatibile. V Tensione nominale Corrente alternata

Peso (Secondo procedura EPTA 01/2003) Legno Metallo

Accensione Spegnimento Lock

L’interruttore si blocca in posizione “ON”. Scollegare la spina principale dalla presa elettrica Utensile di classe II ACCESSORI STANDARD In aggiunta all’unità principale (1 unità), la confezione contiene gli accessori elencati di seguito. ○ Lame (N. 41) ............................................................. 1 Fare riferimento a Tabella 1 per l’uso delle lame. ○ Chiave a barra esagonale ......................................... 1 Gli accessori standard possono essere cambiati senza preavviso. APPLICAZIONI ○ Taglio di vari tipi di legname e lavori a traforo ○ Taglio di piastre di acciaio tenero, piastre di alluminio e piastre di rame ○ Taglio di resine sintetiche, ad esempio resine fenoliche e cloruro di vinile ○ Taglio di materiali da costruzione sottili e morbidi ○ Taglio di piastre in acciaio inossidabile (con lama N. 97) CARATTERISTICHE Tensione (per aree)* (110 V, 115 V, 120 V, 127 V, 220 V, 230 V, 240 V) Potenza Assorbita * 705 W Max. profondità di taglio Legno 90 mm Acciaio tenero 8 mm Velocità a vuoto * 850 – 3000 min

Corsa 20 mm Min. raggio di taglio 25 mm Peso (senza cavo) CJ90VST: 2,2 kg CJ90VAST: 2,1 kg

Accertatevi di aver controllato bene la piastrina perché essa varia da zona a zona. NOTA A causa del continuo programma di ricerche e sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

MONTAGGIO E OPERAZIONE

Azione Figura Pagina Montaggio e smontaggio della lama 1

Regolazione della velocità di funzionamento della lama

Funzionamento dell’interruttore 3

Regolazione del funzionamento orbitale

Alloggiamento della chiave a barra esagonale

Taglio di un cerchio o di un arco di cerchio

Taglio di materiali metallici 8

Per quanto riguarda il taglio di piastre in acciaio inossidabile

Collegamento con il dispositivo di pulizia

Selezione degli accessori ―

SELEZIONE DELLE LAME

Lame accessorie Per garantire massima effi cienza operativa e risultati, è molto importante selezionare la lama appropriata più adatta al tipo e allo spessore del materiale da tagliare. Tre tipi di lame sono forniti come accessori standard. Il numero della lama è inciso in prossimità della porzione di montaggio di ciascuna lama. Selezionare le lame appropriate facendo riferimento a Tabella 1.

MANUTENZIONE E ISPEZIONE

1. Ispezione della lama

L’uso continuato di una lama poco affi lata o danneggiata può portare a una riduzione dell’effi cacia del taglio e può causare un sovraccarico del motore. Sostituire la lama con una nuova appena si notano segni di abrasione eccessiva.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fi ssate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L’avvolgimento del motore è il vero e proprio “cuore” degli attrezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

4. Controllo delle spazzole di carbone

Per mantenere la vostra sicurezza e la protezione da scosse elettriche, l’ispezione delle spazzole di carbone e la loro sostituzione su questo utensile dovrebbero essere eseguite SOLO da un CENTRO DI ASSISTENZA HITACHI AUTORIZZATO.

5. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione dell’Utensile è danneggiato, l’Utensile deve essere restituito a un Centro di Assistenza Autorizzato Hitachi per la sostituzione del cavo. 0000BookCJ90VST.indb180000BookCJ90VST.indb18 2014/11/0716:42:582014/11/0716:42:5819 Italiano ATTENZIONE Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. GARANZIA Garantiamo gli utensili elettrici Hitachi in conformità alle specifi che normative prescritte dalla legge e dai Paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, inviare l’utensile elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova alla fi ne di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato Hitachi. Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformità a EN60745 e descritti in conformità alla normativa ISO 4871. Livello misurato di potenza sonora pesato A: 97 dB (A). Livello misurato di pressione sonora pesato A: 86 dB (A). Incertezza K: 3 dB (A). Indossare i dispositivi di protezione acustica. Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745. Taglio di legno: Valore di emissione vibrazioni

Incertezza K = 1,5 m/s

Taglio di lamiera: Valore di emissione vibrazioni

Incertezza K = 1,5 m/s

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro. Può essere inoltre utilizzato per la stima preliminare dell’esposizione. ATTENZIONE ○ Il valore di emissione vibrazioni durante l’uso eff ettivo dell’utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell’utensile stesso. ○ Identifi care le misure di sicurezza per la protezione dell’operatore basate su stima dell’esposizione nelle eff ettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l’utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio). NOTA A causa del continuo programma di ricerche e sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione. 0000BookCJ90VST.indb190000BookCJ90VST.indb19 2014/11/0716:42:582014/11/0716:42:5820 Italiano Tabella 1 Elenco di lame appropriate Materiale da tagliare Lama Qualità del materiale N. 1 (Super lungo) N. 11 N. 12 N. 15 N. 16 N. 21 N. 22 N. 41 N. 97 Spessore del materiale (mm) Legname Legname comune Meno di

Compensato 5 - 30 Meno di

Piastra in ferro Piastra in acciaio tenero

3 - 6 Meno di 3 2 - 5

Piastra in acciaio inossidabile 1,5 - 2,5 Metallo non ferroso Alluminio, rame, ottone

3 - 12 Meno di 3 Meno di 5

Fascia di alluminio Altezza fi no a 25 Altezza fi no a 25 Plastica Resina fenolica, melamina, resina, ecc.

5 - 20 Meno di 6 5 - 15 Meno di 6 5 - 15

Cloruro di vinile, resina acrilica, ecc.

5 - 20 Meno di 5 5 - 30 3 - 20 5 - 15

Incertitudine K = 1,5 m/s

Incertitudine K = 1,5 m/s

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo sotto nostra responsabilità che questo prodotto è conforme agli standard o ai documenti sulla standardizzazione EN60745-1, EN60745-2-11, EN55014-1, EN55014-2, EN61000-3-2 e EN61000-3-3 in conformità alle Direttive 2004/108/CE e 2006/42/ CE. Il prodotto è inoltre conforme alla direttiva RoHS 2011/65/EU. Il Responsabile delle Norme Europee di Hitachi Koki Ltd. è autorizzato a compilare la scheda tecnica. Questa dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE. Objekt för deklaration: Hitachi Sticksåg CJ90VST, CJ90VAST
