GEBRUIKSAANWIJZING CSE 55 T Flex

Gebruike symbolen 90

Voor uwveiligheid 90

Geluid en trillingen 93

In één oogopslag 94

Gebruiksaanwijzing 96

Onderhoud en verzorging 102

Afvoeren van verpakking en machine . . 103

C∈-Conformiteit 103

Garantie 103

Gebruike symbolen

WAARSCHUWING!

Geeft een onmiddelijk dreigend gevaar aan. Als de waarschuwing Niet in acheit worden genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een möglichke gevaarlijke situatie aan. Alsde aanwijzing Niet in acht worden genomen, kuren persoonlijk letsel ofmateriele schade het gevolg zich.

LET OP

Geeft gebruikstips en belangrijke informatatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap ingebruik neemt!

Draag een oogbescherming!

Draag een gehoorbescherming!

Afvoeren van het oude apparaat (zie pagina 103)!

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens: -deze gebruiksaanwijzing,

• d e „Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),

-de op de plaats van gebruik geldende regels en voorschriften ter voorkoming vanongevallen.

Dit elektrische gereedschap is geconstrueree volgens de stand van de techniek en de erkende veiligheidstechnische regels.

Toch kuren bij het gebruik ervan levensgevaar en verwondingsgevaar voor degebruiker en voor andere personen resp.gevaren voor beschadigingen aan demachine of aan andere zaken optreden.

Het elektrische gereedschap mag alleen worden gebruikt

-volgens de bestemming,

-in een veiligheidstechnisch optimale toestand.

Verhulp storingen die de verilgheid in gevaar brengen onmiddelijk.

Gebruik volgens bestemming

• voor professioneel gebruik in de industrié en door de vakman,
• voor schulpen en afkorten met een rechte zaaglijk,
• voor het zagen van massief hout enplaatmaterialiaal, zoals spaanplaat, meubelplaaten MDF, tot een maximale ditke van 55mm
• voor het zagen van gezelcementplaat bij gebruik van een diamantzaagblad,
• voor het gebruik met cirkelzaagbladen die door FLEX voor dit gereedschap worden aangeboden.

Niet toegestaan is

• gebruik van HSS-Zaagbladen en doorslijp-schijven,
  stationair gebruik als cirkelzaagmachine,
• gebruik buitenshuis in de regen,
• gebruik in ruimten met explosiegevaar.

Veiligheidsvoorschriften voor cirkelzagen

WAARSCHUWING!

Alle veiligheidsvoorschriften en aanwijzingen indeze gebruiksaanwijizing moeten worden gelezen en opgevolgd. Als de waarschuwingen en aanwijzingen Niet op de juiste wijze inacht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze gebruiksaanwijizing goed omdeze later te kunnen gebruiken.

Zaagmethode

GEVAAR: Houd uw handen uit de buurt van de zaagomgeving en het zaagblad. Houd met uw andere hand de extra handgreep of het motorhuis vast.

Als u de zaagmachine met beiden handen vasthoudt, können uw handen nicht door het zaagblad verwond worden.

Grijp nicht onder het werkstuk.

De beschemkap kan u onder het werkstuk Niet gegen het zaagblad beschemmen.

Pas de zaagdiepte aan de dikte van het werkstuk aan.

Er dient minder dan een volledige tandhoogte onder het werkstuk zichtaar teijken.

Houdt het te zagen werkstuk nooit in uw hand of op uw been vast. Zet het werkstuk in een stabiele opname vast.

Het is belangrijk om het werkstuk goed te bevestigen, om het gevaar van contact met het lichaam, vastklemmen van het zaagblad of verlies van de controle te minimisieren.

Houd het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken als u werkzaamhedenuitvoertaar bij het inzetgereedschap verborgen stroomleidingen of de eigeng netkabel kan raken.

Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.

Gebruik bij het schulpen algijd een aanslag of een rechte randgeleiding.

Dit verzabetert de zaagnauwkeurigheid en verkleint de möglichkheid dat het zaagblad vastklemt.

• Gebruik algijd zaagbladen met de juiste maat en met een passende vorm van het opnameboorgat (bijv. stervormig of rond).

Zaagbladen die nicht bij de montagedelen van de zaagmachine passen, lopen nicht rond en leiden tot verlies van de controle.

Gebruik nooit beschadigde of verkeerde onderlegringen of schroeven voor het zaagblad.

De onderlegringen en schroeven voor het zaagblad�zijn speciaal geconstruereeerd voor deze zaagmachine, voor optimaal vermogen en optimale bedrijfszekerheid.

Terugslag -oorzaken en bijbehorendeveiligheidsvoorschriften

Een terugslag is de plotselinge reactie als gevolg van een vasthakend, klemmend of verkeerd gericht zaagblad, die ertoe leidt dat een ongecontroleerde zaagmachine uit het werkstuk omhoogkomt en in de richting van de bedienende persoon beweegt.

Als het zaagblad in de zich sluitende zaaggroef vasthaakt of vastklemt, worden het geblokkeerd en slaat de motorkracht de zaagmachine in de richting van de bedienende persoon terug.

Als het zaagblad in de zaagopening wordt gedraaid of verkeerd worden gericht, kennende tanden van de achterste zaagbladrand in het oppervlak van het werkstuk vasthaken,waardoor het zaagblad uit de zaagopening beweegt en好奇心pringt in de richting van de bedienende persoon.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van de zaagmachine. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreiben.

Houd de zaagmachine met beiden handen vast en breng uw armen in een stand waarin u de terugslagkrachten kunt opvangen. Blijf.altijd opzij van het zaagblad en breng het zaagblad nooit op een lijn met uw lichaam.

Bij een terugslag kan de zaagmachine aanachten springen.

De bedienende persoon kan de terugslagkrachten darüber door geschikte voorzorgsmaatregelen beheersen.

■ Als het zaagblad vastklemt of als u de werkzaamheden onderbreekt, schakelt u de zaagmachine uit en houdt u deze rustig in het materiaal totdat het zaagblad tot stilstand is gekomen. Probeer nooit om de zaagmachine uit het werkstuk te verwijderen of de machine afterwards te trekken zolang het zaagblad beweegt. Anders kan er een terugslag optreten. Stel de oorzaak van het vastklemmen van het zaagblad vast en maak deze ongedaan.

Als u een zaagmachine die in het werkstuk steekt waar wilt starten, centreert u het zaagblad in de zaaggroef en controleert u of de zaagtanden nicht in het werkstuk�n vastgehaakt.

Als het zaagblad vastklemt, kan het UIT het werkstuk bewegen of een terugslagveroorzaken wanner de zaagmachine opnieuw worden gestart.

Ondersteun grete platen om het risico van een terugslag door een vastklemmend zaagblad te verminderen.

Grote platen können onder hun eigengewicht doorbuigen. Platen要去en aan beiden zichden worden ondersteund, zowel in de buurt van de zaagopening als aan de rand.

• Gebruik geen stompe of beschadigde zaagbladen.

Zaagbladen met stompe of verkeerd gerichte tanden veroorzaken door een te nauwe zaagopening een verhoogde wrijving, vastklemmen van het zaagblad of terugslag.

Draai voor het begin van de zaag-werkzaamheden de instellingen voor de zaagdiepte en de zaaghoek vast.

Als de instellingenijdens het zagen veranderen, kan het zaagblad vastklemmen en kan er een terugslag optreden.

Wees bijzonder voorzichtig bij het zagen in bestaande muren of andereplaatsen zonder voldoende zich.

Het invalidende zaagblad kan bij het zagen in Niet-zichtbare voorwerpen blokkeren en een terugslag veroorzaken.

Functie van de beschemkap

• Controller voor elk gebruik of de beschemkap correct sluit. Gebruik de zaagmachine nicht als de beschemkap Niet vrij kan bewegen en Niet onmiddelijk sluit. Klem of bind de beschemkap nooit vast. Anders is het zaagblad Niet beschermd.

Als de zaagmachine op de vloer valt, kan de beschermkap verbogen worden. Controleer dat de beschermkap vrij beweegt en bij alle zaaghoeken en zaag diepten het zaagblad of andere delen nicht aanraakt.

• Controller de toestand en functie van de veer van de beschemkap. Als de beschemkap en de veer nicht correct werken, dient u de zaagmachine teCTXen nazien voordat u deze gebruikt.

Beschadigde delen, plakkende aanslag of ophoping van spanen lately de onderste beschemkap vertraagd werken.

Voorkom dat de steunplaat van de zaag versuschuift als u invalidend zaagt en u dat nicht haaks doet.

Zijwaarts verschuiven kan tot vastklemmen van het zaagblad en daarmee tot terugslag leiden.

Leg de zaagmachine nicht op de werkbank of op de vloer zonder dat de beschemkap het zaagblad bedekt.

Een onbeschermd uitlopend zaagblad beweegt de zaagmachine gegen de zaagrichting en zaagt wat er in de weg kommt. Let op de uitlooptijd van de zaagmachine.

Functie van het spouwmes

Gebruik het voor het spouwmes passende zaagblad.

Om het spouwmes goed te latent functioneren, moet de dikte van het zaagbladkleiner zichn dan de dikte van het spouwmes en de tandbreedte要去 groter zichn dan de spouwmesdicke.

Stel het spouwmes in zoals in de gebruiksaanwijzing beschreven.

Verkeerde dikte, positie en richting kunnener de oorzaak van zijn dat het spouwmeseen terugslag Niet effectief voorkomt.

Het spouwmes moet zich in de zaag-opening bevinden om goed te{kunnen werken.

Bij kort zagen kan het spouwmes geen terugslag voorkomen.

• Gebruik de zaagmachine Niet met een verbogen spouwmes.

Reeds een geringe storing kan het sluiten van de beschermkap verlangzamen.

Extra veiligheidsvoorschriften

Grijp Niet met uw handen in de spaanafvoer.

U kunt zich aan ronddraaiende delen verwonden.

■ Werk met de zaagmachine nicht boven uw hoofd.

Zo heeft u geen voldoende controle over het elektrische gereedschap.

• Gebruik het elektrische gereedschap Niet stationair.

Het is Niet geconstruereeerd voor gebruik met een zaagtafel.

• Gebruik geen zaagbladen van HSS-staal.

Dergelijkke zaagbladen können gemakkelijk breken.

Zaag geen ijzermetaal.

Gloeienda spanen küssen de stofafzuiig doing ontbranden.

• De netspanning en de op het typeplaatje vermelde spanningsgegevens要去en overeenkomen.

Geluid en trillingen

De geluids- en trillingswaarden zijn vast-gesteld volgens EN 60745.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

Geluidsdrukiveaua:

92 dB(A);

Geluidsvermogenniveau: 103

dB(A);

• Onzekerheid: K = 3 dB.

Totale trillingswaarde:

• Emissiewaarde: a h < 2,5 ~m / s_o^2

• Onzekerheid: K = 1,5 m/s

VOORZICHTIG!

De aangegeven meetwaarden gelden voor neue gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LETOP

Het is deze instructies vermelde trillings- niveau is gemeten volgens de meetmethode zoals beschreiben in de norm EN 60745 en kan worden gebrukt voor de onderlinge vergelijkking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap.

Indien het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar Niet feitelijk worden gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm honden van de handen, organisatie van de arbeitsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

In een oogopslag

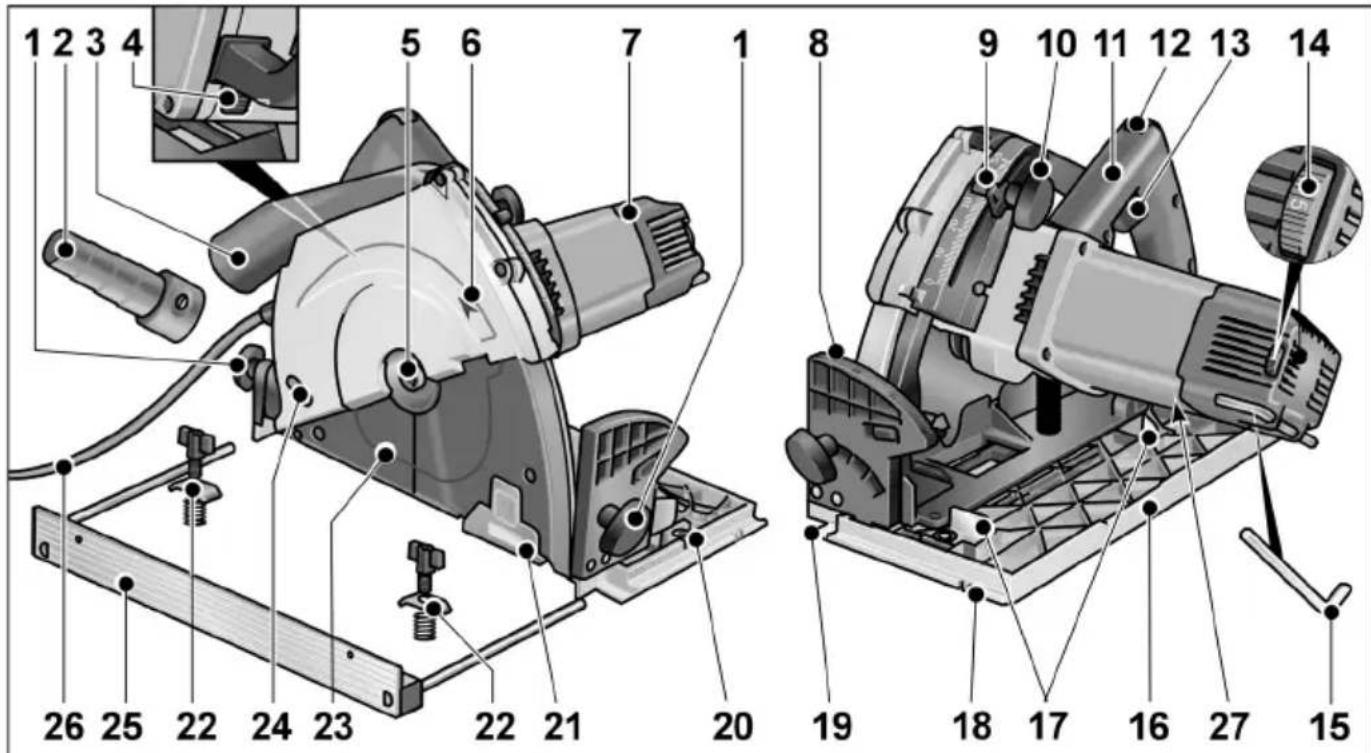

1 Knevelschroef voor instelling van verstekhoek
2 Universe adapter voor zuigslang met vergrendelingsaansluiting (Ø 32 mm)
3 Spanuitworp/aansluitstuk voor externe afzuing
4 Blokkering van de uitgaande as
5 Spanschroef/spanflens
6 Draairichtingpijl
7 Motorhuis
8 Schaalverdeling voor verstekhoek
9 Schaalverdeling voor instelling doorslijpdiepte
10 Knevelschroef voor instelling doorslijpdiepte
11 Handgreep
12 Inschakelblokkering voor schakelaar
13 Schakelaar

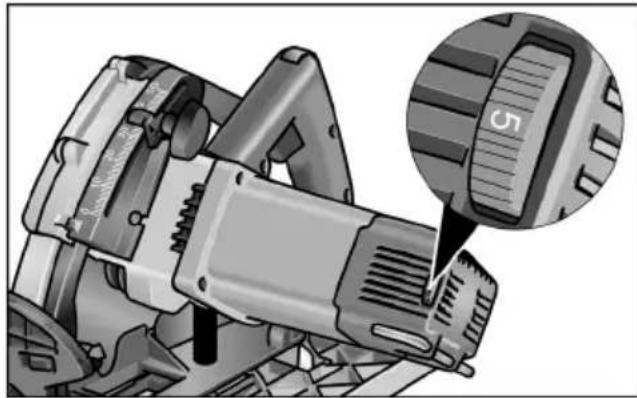

14 Stelwiel voor vooraf instelbaar toerental

15 Inbussleutel
16 Zaagtafel

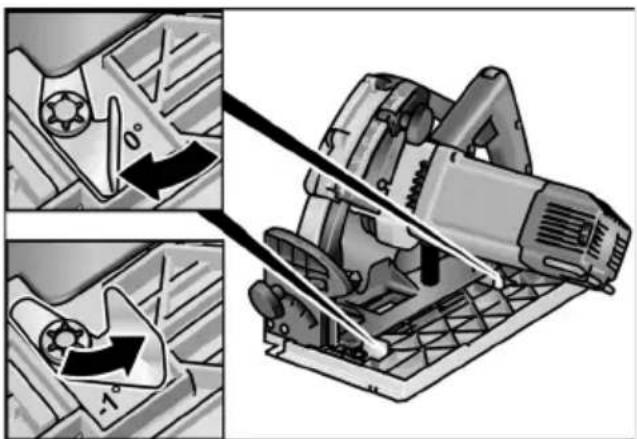

17 Hendel voor -1°-Instelling
18 Binnenste/buitenste geleidingsgroef
19 Zaagmarkering (0^ / 45^)
20 Schroefdraad ter bevestiging van de parallelgeleider
21 Verschuifbare kijkvenster
22 Vleugelschroef/klembeugel * ter bevestiging van de parallelgeleider
23 Beschermkap
24 Opening voor instelling van spouwmes
25 Parallelgeleider *
26 Netaansluitkabel 5,0 m met netstekker
27 Typeplaatje

Technische gegevens

Machinetype		CSE 55 T
Netspanning V/Hz 230/50
Isolatieklasse		II/□
Opgenomen vermogen W 1350
Onbelast toerental o.p.m. 2600-5200
Zaagsnelheid m/s 22-44
Opnameboorgat zaagblad mm 20
Zaagblad-diameter (max/min) mm 160/149
Max. zaagbreedte mm 1,8
Zaagdiepte	mm	0-55
Doorslijpdiepte met geleidingsrail *	mm	0-49
Verstekzagen		-1°-48°
Gewicht volgens „EPTA-procedure 01/2003" (zonder aansluitkabel)	kg	4,0

• optioneel

Gebruiksaanwijzing

WAARSCHUWING!

Trek alsijd voor werkzaamheden aan hetelektrische gereedschap de stekker uithet stopcontact.

Voor de ingebruikneming

Pak het elektrische gereedschapuit en controllerer of het volledig geleverd is en geen transportschade heeft.

VOORZICHTIG!

De netspanning en de op het typeplaatje vermelde spanningsgegevens要去en overeenkommen.

Zaagblad bevestigen of verrangen

LET OP

Geadviseerd wordt om alleen cirkelzaagbladen te gebruiken door FLEX voor ditgereedschap worden aangeboden.

Trek de stekker uit de contactdoos.

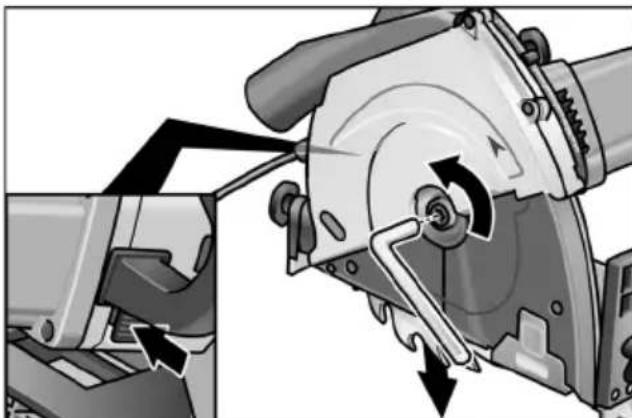

Druk op de blokkering van de uitgaande as en houd deze ingedrukt.
Spanschroef met meegeleverde inbussleutel gegen wijzers van de klok losdraaien

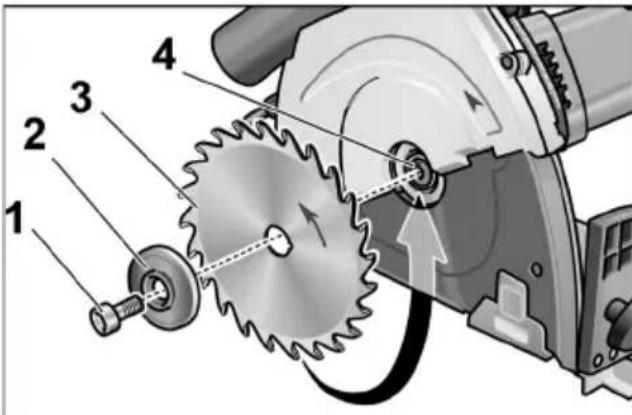

- Spanschroef (1) losdraaien en voorste spanflens (2) verwijderen.
Zaagblad (3) waar onderen uit de behuizing nemen.

VOORZICHTIG!

-Inbouwposition vanachten (4) en voorste spanflens (2) inucht nemen.

-De zaagrichting van de tanden (pijlrichting op het zaagblad) en de draairichtingpijl ophet machinehuis要去en overeenkomen.

Achterste spanflens (4) en voorste spanflens (2) indien nodig reinigen.
Zaagblad van onderen in de behuizing steken.
Breng de Voorste spanflens (2) met de kraag maar buiten aan en schroef de spanschroef (1) met uw hand met de wijzers van de klok vast.
Druk op de blokkering van de uitgaande as en houd deze ingedrukt. Spanschroef (1) met inbussleutel vastdraaien.

Instellen van spouwmes

VOORZICHTIG!

Invalzaag nooit zonder spouwmes gebruiken. Het spouwmes voorkomt vastklemmen van het zaagblad bij het schulpen.

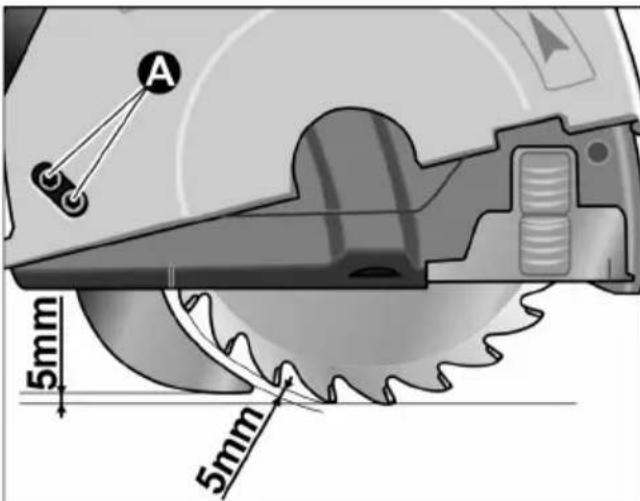

Om deze functie te waarborgen, moet het spouwmes correct ingesteld zijn (zie afbeelding).

Na elke zaagbladwissel de instelling van het spouwmes controeren.

Verstel het spouwmes als volgt:

Maximale zaagdiepte instellen (zie waar).
Inschakelblokkering omhoog duwen en de zaagtafel volledig maar binnen zwenken. In de behuizingsopening voor de instelling van het spouwmes (A) worden twee cilinderschroeven zichtaar.
De beide schroeven met de inbussleutel losdraaien.
Spouwmes correct instellen.
Twee cilinderschroeven vastdraaien.
Zaagtafel terugzwenken.

Spanafzuiging

WAARSCHUWING!

Vrijkomend stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kuren een gevaar vormen voor de bedienende personen of Personen in de buurt. Inademing of aanraking van dit stof kan totaandoingen van de ademwegen en/of allergische reacties voeren.

-Voor goede ventilatie van de werkomgeving zorgen!
-Indien möglich exteme stofazuiging gebruiken.
-Het gebruik van een ademmasker met filter-klasse P2 worden geadviseerd.

Voorkom ophoping van stof op de werkplek.
Stof kan gemakkelijk ontbranden.

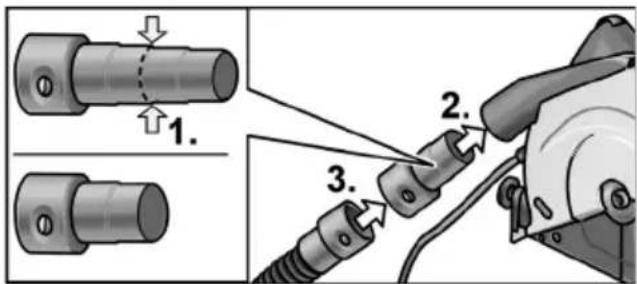

Universalse adaptor bij de tweede trap inkorten (1.).
Universal adapter in het aansluitstuk duwen (2.).
■ Afzuigslang aan adapter bevestigen.
Sluit de afzuigslang op de afzuiq-installatie aan.

Neem de gebruiksaanwijzing van de afzuiginstallatie in ache! Controller de bevestiging!

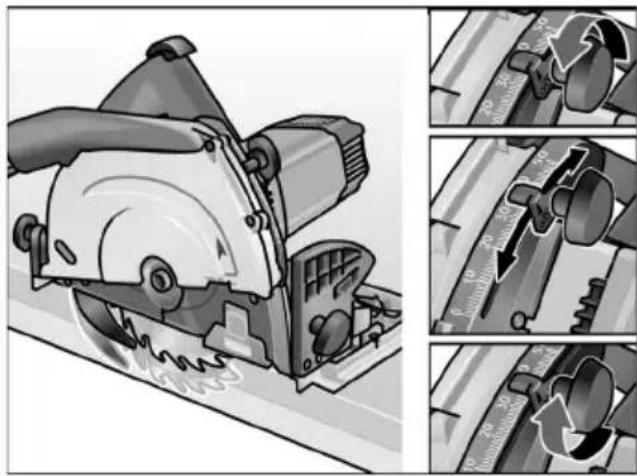

Zaagdiepte instellen

LET OP

Voor optimale zaagresultaten moet de zaag diepte 2-5 mm groter dan de te zagen materiaaldijke zin.

Trek de stekker UIT de contactdoos.

Knevelschoef van zaagdiepte-instelling losdraaien.
Vereiste zaagdiepte op de schaalverdeling instellen.
Knevelschoef vastdraaien.

De zaag valt tot maximaal de vooraf ingestelde zaagdiepte in het materiaal.

LET OP

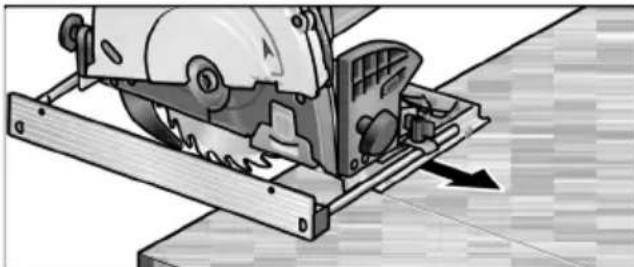

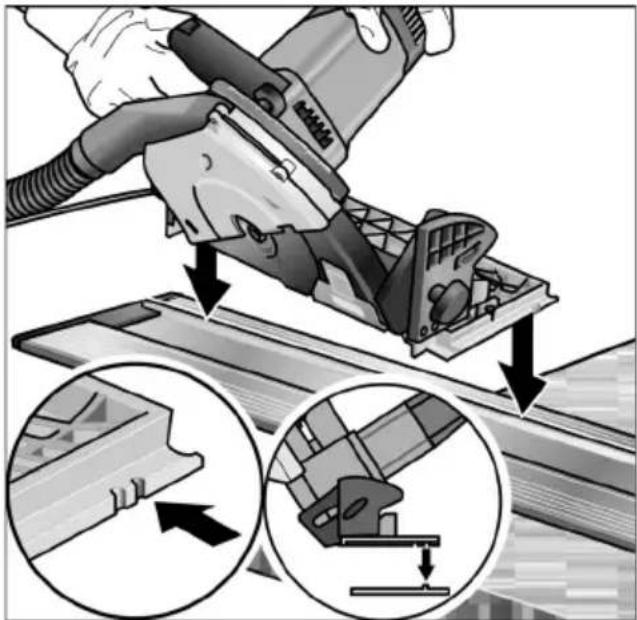

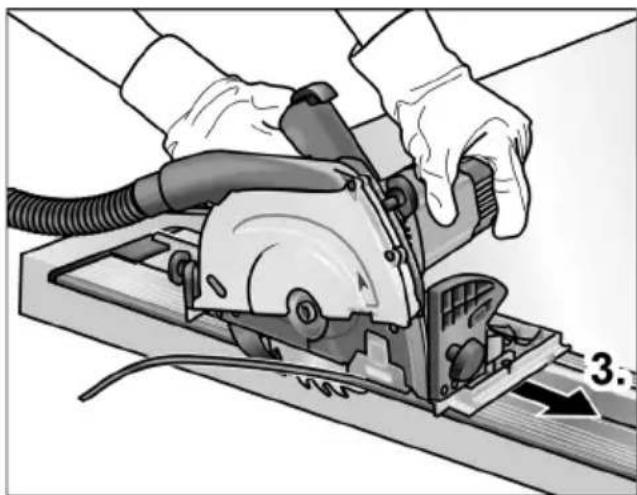

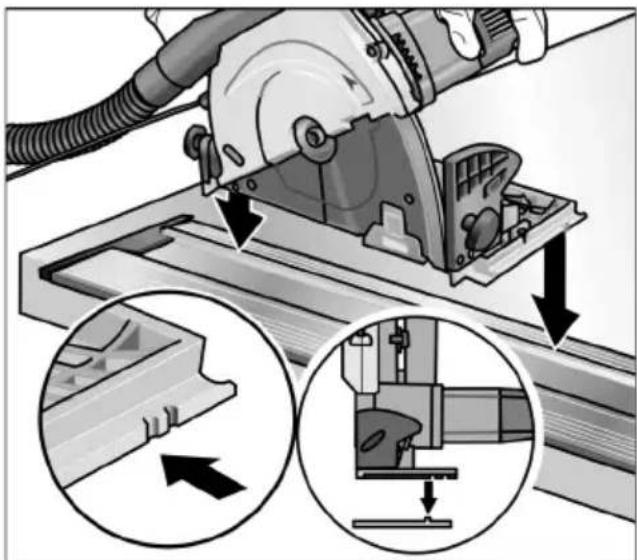

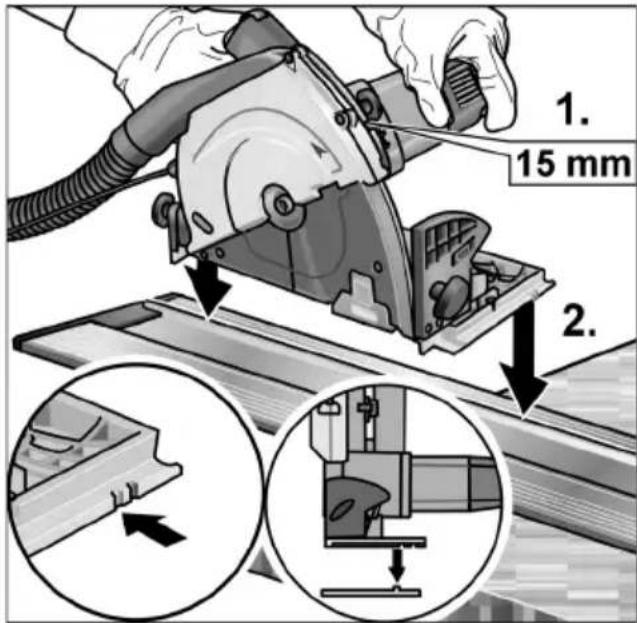

Tijdens werkzaamheden met de geleidingsrail (optioneel verkrijgbaar)要去 het met „GRS“ aangeduide bereik van de wijzer van de zaagdiepte-instelling gezruikt worden!

Verstekhoek instellen

LETOP

Bij het verstekzagen is de zaagdieptekleinerdan de op de schaalverdelingvoordezaagdiepte aangegeven waarde.

Trek de stekker UIT de contactdoos.

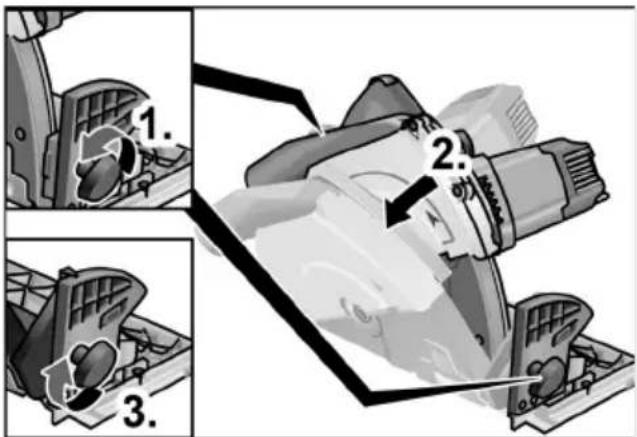

Knevelschroeven losdraaien (1.).

Vereiste verstekhoek met schaalverdeling instellen (2.).

Door de ieits schuine stand van het zaagblad wordt een uitscheurvrije ondersnijding aan deplaatonderzijden bereikt. De leiden bij het gegen elkaar stoten, nadat deplaatonderzijde maar boven is gekeerd, tot een perfecte nauwe splee.

Trek de stekker UIT de contactdoos.

Knevelschroef van verstekhoekinstelling losdraaien.

De beiden hendels voor -1^ -instelling omzwenken. De gekozen instelling worden zichtaar (-1^)

Knevelschroeven vastdraaien.

Ga als volgt te werk voor het terugzetten\ aar de 0^ -positie:

Knevelschroef van verstekhoekinstelling losdraaien.

Zaag een beetje zwenken ( 5^)

De beide hendels omzwenken tot 0^ zichtbaar worden.

Zaagtafel terugzwenken.

Knevelschroeven vastdraaien.

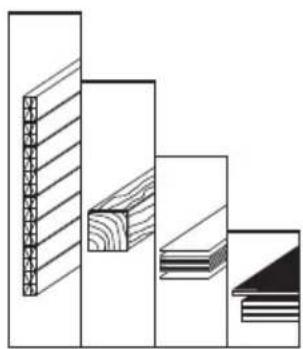

Toerentalregeling

Met het stelwiel kan het toerental ook tijdens het gebruik van 1 (laag) tot 6 (hoog) traploos worden gevarieerd.

Daardoor kan de zaagsnelheid optimaal worden aangepast aan het materiaal en de werkomstandigheden.

1 2600/min
2 3150/min
3 3700/min
4 4200/min
5 4650/min
6 5200/min

In- en uitschakelen

VOORZICHTIG!

Om veiligheidsredenen worden de schakelaar Niet geblokkeerd en moet dezeijdens het zagen ingedrukt worden gehonden.

De inschakelblokkering voorkomt onbeboiden inschakelen en vergrendelt de beschemkap. Zaag altijd pas in werkstand inschakelen.

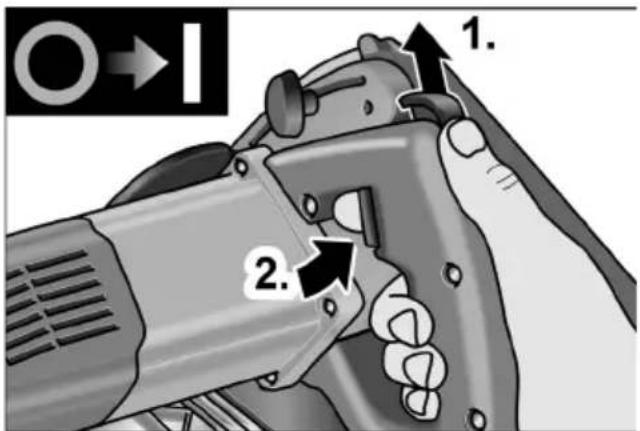

Inschakelblokkering omhoog drukken en ingedrukt houden (1.).
Schakelaar indrukken en ingedrukt houden (2.).
Inschakelblokkering loslaten (nadat de zaag is ingevallen).

Ga als volgt te werk om uit te schakelen:

Laat de schakelaar los.

Parallelgeleider (optioneel)

WAARSCHUWING!

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

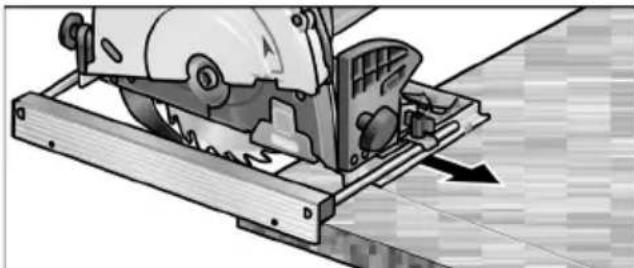

LET OP

Voor het neerzetten van de zaag in de meegeleverde transportkoffer moet de parallgelteider gedemonteerd worden.

De parallelgeleider kan in de duwrichting van de zaag links of rechts gemonteerd worden.

De aanslagrand kan maar boven enaar onderen gemonteerd worden.

Aanslagrand omhoog vergroot steunvlak van zaagtafel.

Aanslagrand omlaag vergemakkelijkt doorslijpen parallel aan werkstukrand.

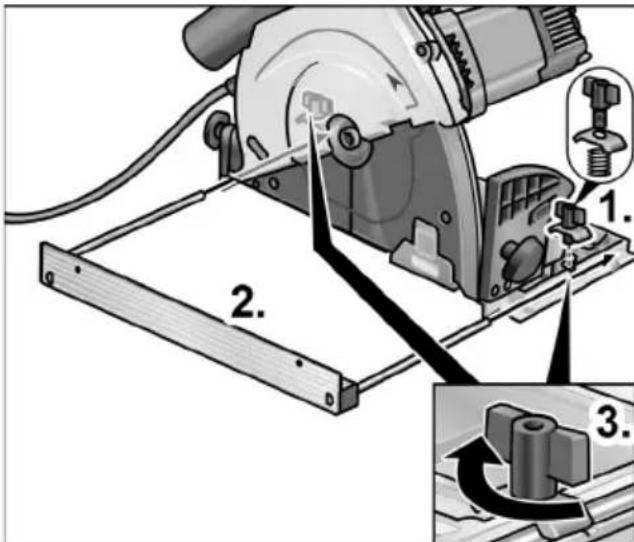

Parallelgeleider monteren:

Vleugelschroef/klembeugel ter bevestiging van de parallelgeleider monteren (1.).
- Parallelgeleider (aanslagrand omhoog of omlaag) inschuiven en op gewenste bredte instellen (2.).
Vleugelschroeven vastdraaien (3.).

Geleidingsrail (optioneel)

Een geleidingsrail (800 of 1600 mm lang) is bij elk FLEX-klantenservicecentrum verkrijigbaar. Om de geleidingslengte te verlungen, können twee geleidingsrails met elkaar worden verbonden. Daarvoor is een verbinder bij elk FLEX-klantenservicecentrum verkrijigbaar.

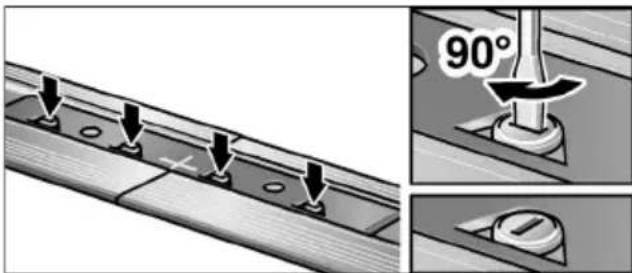

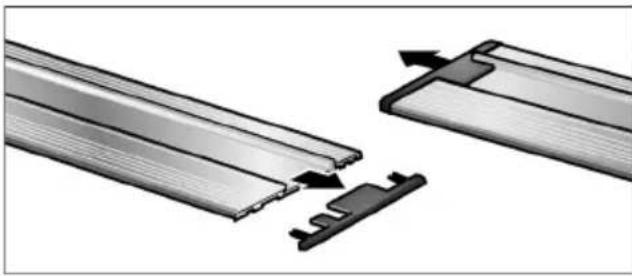

Montage van de verbinder:

■ Beschermdoppen van de geleidingsrails verwijderen.

• Verbinders telkens tot de helft in de geleidingsrails schuiven.

Excenter spannen (4x).

"Inzagen" van de geleidingsrails:

LET OP

Vór het eerste gebruik van de geleidingsrail moet het antisplinterplaatje op de benodigde bredte worden gezaagd. Het gebruik van een新模式 zaagblad worden geadviseerd.

Verstekhoek van 0^ instellen.
Zaagdiepte op 15 mm instellen (1.).
Geleidingsrail op een stabiele, egale ondergrond leggen, zodat het antisplinterplaatje vooraan uitsteekt.
Zaag inschakelen.
Zaag met de inwendige geleidingsgroef op de geleidingsrail zetten (2.).

Zaag gelijkmatig in de zaagrichting tot aan het einde van de geleidingsrail waar voren schuiven (3.).

Gebruik van geleidingsrail

LET OP

Bij het opzetten van de zaag op de geleidingsrail de geleidingsgroef gebruiken.

Binnenste geleidingsgroef (,0^ )

Verstekhoek 0^ / - 1^

Buitenste geleidingsgroef (,45^ )

Verstekhoek >0^

Voorsnijden met de geleidingsrail

Om uitscheuren van de oppervlakken vanplaatmaterial te voorkomen, kan met een verstekhoek < 4^ worden voorgesneden.

Verstekhoek van ca. 4^ instellen.

Zaagdiepte op ca. 3,3 mm instellen.

Zaag met de inwendige geleidingsgroef op de geleidingsrail zetten.
Plaat aftekenen.
Verstekhoek op 0^ instellen.
Zaagdiepte op volledige materiaaldikte plus 3 mm instellen.
Zaag met de inwendigegeleidingsgroef op de geleidingsrail zetten.
Volledigeplaat dikte doorzagen.

Werkzaamheden met het elektrische gereedschap

VOORZICHTIG!

-Na het uitschakelen loopt het zaagblad nog korteijd UIT.
- Als het ronddraaiende zaagblad het werkstuk raakt, kan een terugslag optreden.

LET OP

Een te sterke voorwaartse beweging ver-mindert het vermogen van de machine, verslechtert de zaagkwaliteit en beperkt delevensduur van het zaagblad.

Zagen na aftekenen

■ Afzuigslang aansluten.
Doorslijpdiepte op benodigde maat instellen.
Indien nodig verstekhoek instellen.
Steek de stekker in het stopcontact.
Schakel de afzuiqinstallatie in.
Met uw rechterhand de greed vastpakken.
Zaagtafel op het werkstukplaatsen.
■ Kijkvenster tot aan het werkstukoppervlak omlaagduwen.
Zaag inschakelen en wachten tot het zaagblad het maximale toerental heeft bereikt.
Zaag tot aan de aanslag van de zaag-dieptebegrenzer omlaagduwen.
Zaag langzaamaar het materiaal toe brengen.

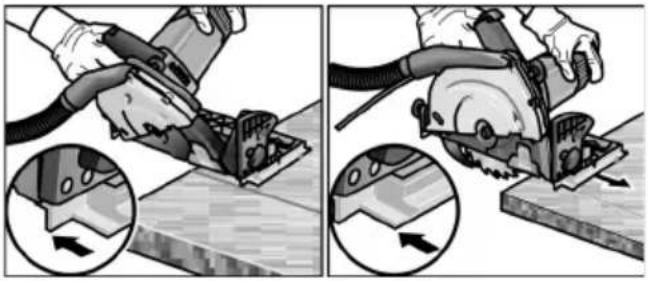

LET OP

De zaagmarkeringen van de zaagtafel tonen de stand van het zaagblad bij haaks zagen.

Zaag met constante voorwaartse beweging door het materiaal geleiden.
Na het zagen:

• Zaag uitschakelen. Zaagblad loopt nog korteijduit!
  Bij het omhoog bewegen van de zaag gaat het zaagblad maar de beginstand terug en worden de beschemkap vergrendeld.

Na einde van de werkzaamheden: Elektrische gereedschap en toebehoren grondig reinigen.

LET OP

Voor het bewerken van groe werkstukken ofhet zagen van rechte randen kut u ook een lat of iets dergelijks op het werkstuk bevestigen en de cirkelzaag met de zaagtafel langs deze hulpgeleider bewegen.

Invalend zagen

VOORZICHTIG!

-Bij invalidend zagen要去 de verstekhoek op 0^ ingesteld zich.
-Geschikte voorzorgsmaatregelen nemen ter verhindering van een terugslag. Bijv.een kanthoutchter het gereedschap op het werkstuk vastzetten.

Het verloop bij de uitvoering komt overeen met het verloop zoals beschreiben in „Zagen na aftekenen". De verstekhoek要去 0^ bedragen.

Voor een betere orientatie bij invalidend zagen zich op het kijkvenster en op de beschermkap markeringen aangebracht (zie afbeeling). Deze markeringen geen het zaagbereik van het volledig ingevallen zaagblad aan (bij maximale zaagdiepte).

Onderhoud en verzorging

WAARSCHUWING!

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging van het elektrische gereedschap

WAARSCHUWING!

Gebruikgeen water of vloeibare reinigingsmiddelen.

• Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.
  Zaagtafel en instelvoorzieingen met stofzuiger en kwast reinigen.
  Scharnieren regelmatig met machineoliespray behandelen.
  Geleidingsrail eveneens reinigen om de geleiding van de zaag en daarmee de nauwkeurigheid van het zagen nicht negatief te beinvloeden.

Reparations

Laat reparationsuitsluitenduitvoeren door eendoor de fabrikant erkende klantenservice.

LETOP

Draai de schroeven van het motorhuisijdens de garantieperiode Niet los.
Anders vervalen de garantieverplichtingen van de fabrikant.

Vervangingsonderdelen en toebehoren

Zie voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant.

Explosietekeningen en onderdelenlijsten vindt u op unsere website:

www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtig 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaalrecht要去en versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

LET OP

Vraag uw vakhandel maar de möglichkheden om uw oude gereedschap af geben.

C ∈-Conformiteit

Wij verklaren als alleen verantwoordelijk dat dit product voldoet aan de volgende normen en normatieve documenten:

EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 2006/42/EG, 2011/65/EG.

Verantwoordelijk voor technische documentatie:

Bij aankoop van een neue machine biedt FLEX 2aar fabrieksgarantie vanaf de verkoopdatum van de machine aan de eindverbruiker. De garantie heeft alleen betrekking op gebreken die zich terug te voeren op materiaal- en/of fabricagefouten en op het Niet nakomen van de toezegging van bepaalde eigenschappen.

Bij een garantieclaim要去 het oorspron-kelijke aankoopbewijs met de verkoopdatum worden bijgevoegd.

Garantiereparaties mogen uitsluiten worden uitgevoerd door werkplaatsen of servicestations die door FLEX zicherkend.

Er bestaat alleenrecht op garantie bij gebruik volgens bestemming. Van de garantieuitgesloten zijn in het bijzonder slijtage alsgevolg van normalaal gebruik, schade door onjuist gebruik van de machine, geheel of gedeeltekig gedemonteerd ingeleverde machines, schade door overbelasting van de machine of het gebruik van niettoegestane, defecte of verkeerde toegepaste inzetgereedschappen.

Schade die door de machine aan inzetgereedschappen of werkstuk wordenveroorzaakt, gebruik van geweld, gevolgschade die kan worden teruggevoerd op ondeskundig of onvoldoende onderhoud door de klant of derden, beschadigenden door externe inwerking of inwerking van voorwerpen, zoals zand of stenen, alsmedeschade door het Niet in acht nemen van de gebruiksaanwijzing, bijvoorbeeld aansluiting aan een verkeerde netspanning of stroomsoort. Garantieclaims ten aanzien van inzetgereedschappen en toebehoren zichen alleen möglichk als deze worden gebruikt met machines waarbij een dergelijk gebruik is voorzien of toegestaan.

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn nicht aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het Niet-mogelijkke gebruik van het productঃn verooorzaakt.

De fabrikant en zijn vertegenwoordiger zijn nicht aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold

Neismeskite elektriniu jrankiu j buitiniu atlieku konteinerius

Tehniskāapkope un kopsana

BRIDINAJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsašanas atvienojiet tikla kontaktdaksu.

Elektroinstrumenta tirišana

BRIDINAJUMS!

Neizmantojiet udeni un skidrus tirisanas lidzeklus.

Korpusa iekspusi kopar motoru regulari jaizpuar sausu saspiesto gaisu.
Zaggaldu un iestatisanas paligierices triet ar puteklu suceju un otu.
Pec nepiecesamibas smidziniet sarnirus ar masinellu.
Notiriet aivadstieni, laizaga vadotne un lidz ar to ari griezuma precizitate netiku tietekmeta.

Remontdarbi
