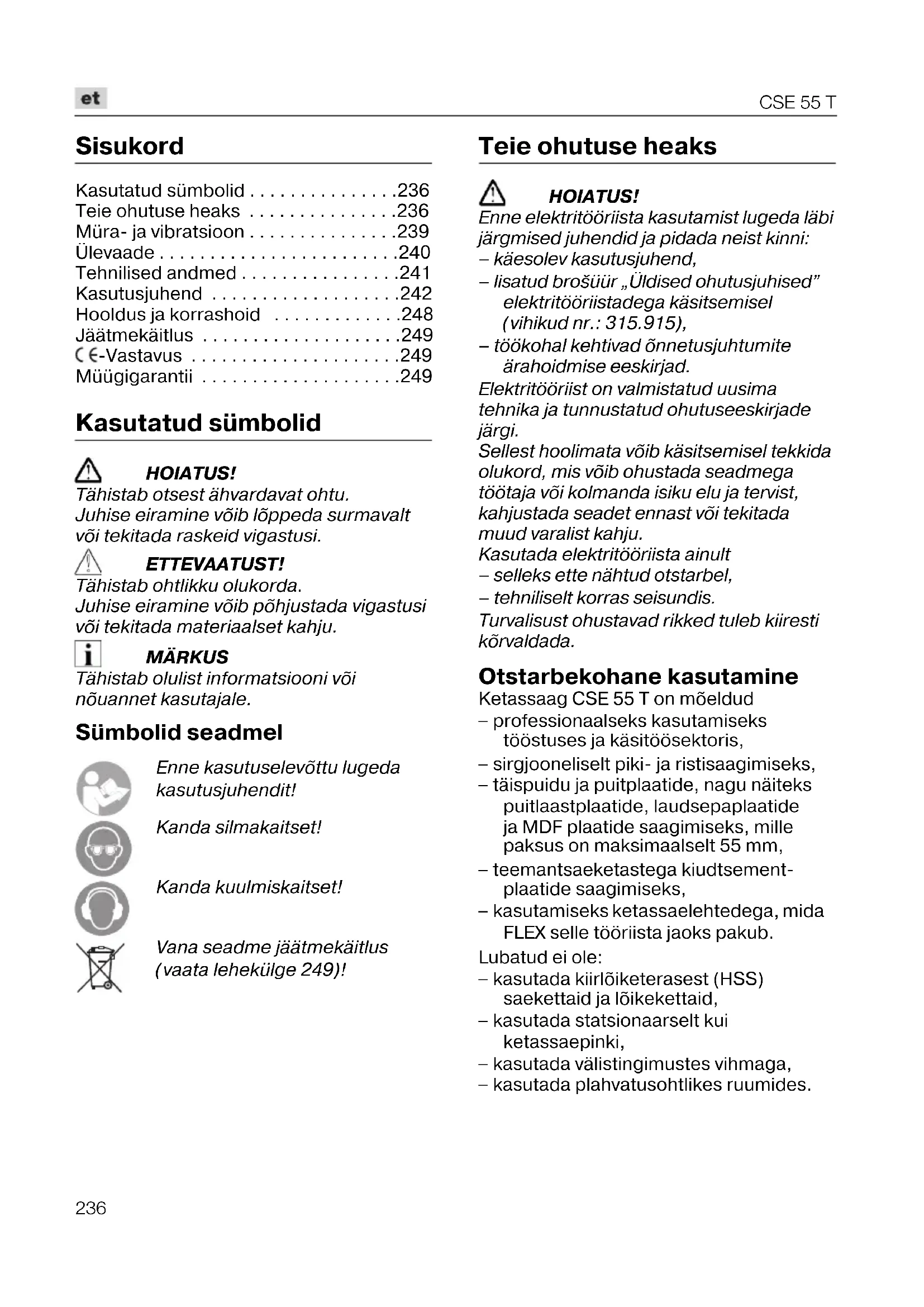

KASUTUSJUHEND CSE 55 T Flex

• Sisukord Kasutatud sümbolid p. 236
• Teie ohutuse heaks p. 236
• Müra- ja vibratsioon p. 239
• Ülevaade p. 240
• Tehnilised andmed p. 241
• Kasutusjuhend p. 242
• Hooldus ja korrashoid p. 248
• Jäätmekäitlus p. 249
• -Vastavus p. 249
• Müügigarantii Kasutatud sümbolid HOIATUS! Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi. ETTEVAATUST! Tähistab ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju. MÄRKUS Tähistab olulist informatsiooni või nõuannet kasutajale. Sümbolid seadmel Enne kasutuselevõttu lugeda kasutusjuhendit! Kanda silmakaitset! Kanda kuulmiskaitset! Vana seadme jäätmekäitlus (vaata lehekülge 249)! Teie ohutuse heaks HOIATUS! Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni: – käesolev kasutusjuhend, – lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915), – töökohal kehtivad õnnetusjuhtumite ärahoidmise eeskirjad. Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutada elektritööriista ainult – selleks ette nähtud otstarbel, – tehniliselt korras seisundis. Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada. Otstarbekohane kasutamine Ketassaag CSE 55 T on mõeldud – professionaalseks kasutamiseks tööstuses ja käsitöösektoris, – sirgjooneliselt piki- ja ristisaagimiseks, – täispuidu ja puitplaatide, nagu näiteks puitlaastplaatide, laudsepaplaatide ja MDF plaatide saagimiseks, mille paksus on maksimaalselt 55 mm, – teemantsaeketastega kiudtsement- plaatide saagimiseks, – kasutamiseks ketassaelehtedega, mida FLEX selle tööriista jaoks pakub. Lubatud ei ole: – kasutada kiirlõiketerasest (HSS) saekettaid ja lõikekettaid, – kasutada statsionaarselt kui ketassaepinki, – kasutada välistingimustes vihmaga, – kasutada plahvatusohtlikes ruumides.CSE 55 T p. 249

Ohutusnõuded ketassaagidega töötamiseks HOIATUS! Lugeda läbi kõik käesoleva kasutusjuhendi hoiatavad juhised ja õpetused ning pidada neist kinni. Hoiatavate juhiste ja õpetuste puuduliku täitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke õpetus hilisema kasutuse tarvis alles. Saagimine OHT! Hoidke käed saekettast ja ketassae tööpiirkonnast eemal. Teise käega hoidke kinni lisa- käepidemest või mootori korpusest. Kui hoiate saest kinni mõlema käega, ei teki ohtu, et vigastate saekettaga oma käsi. Ärge pange kätt töödeldava materjali alla. Kaitsekate ei kaitse teid materjali all saeketta eest. Valige lõikesügavus vastavalt lõigatava materjali paksusele. Saeketas peaks hamba võrra materjalist välja jääma. Ärge kunagi hoidke saetavat materjali käes või jalgade peal. Kinnitage materjal stabiilse rakise abil. Materjali õige kinnitamine on väga oluline. Sel viisil vähendate ohtu, et materjal lööb tagasi ja paiskub teile vastu keha, et saeketas jääb kinni või te kaotate tööriista üle kontrolli. Tööde teostamisel, kus elektritö- öriist võib kokku puutuda varjatud elektrijuhtmetega või minna vastu enda võrgukaablit, võtke kinni ainult elektritööriista isoleeritud käepidemetest. Kokkupuutel elektripinge all olevate osadega satuvad pinge alla ka elektritö- öriista metallosad, põhjustades elektrilöögi. Kasutage pikisaagimisel alati tugi- või juhtsiini. Nii saate täpsemalt saagida ning väheneb oht, et saeketas jääb kinni. Kasutage alati õige suuruse ja avaga (nt tähekujulised või ümarad) saekettaid. Saekettad, mis ei sobi saele paigalda- tud osadega, ei pöörle ühtlaselt ning põhjustavad kergesti kontrolli kaotamise tööriista üle. Ärge kasutage kunagi kahjustunud või sobimatuid saeketta seibe või kruvisid. Saeketta seibid ja kruvid on valmistatud spetsiaalselt sellele saele, ning tagavad optimaalse ja turvalise töö. Tagasilöök – selle põhjused ja vastavad ohutusjuhised Tagasilöök on saeketta äkiline reaktsioon, mis tekib siis, kui saeketas jääb või kiilub kinni või ei ole õigesti paigaldatud. Selle tagajärjel lööb saag kontrollimatult materjalist välja ja paiskub töötaja suunas. Kui saeketas kiilub või jääb sulgunud saeteesse kinni, paiskab mootori jõud sae töötaja suunas välja. Kui saeketas liigub saetees paremale või vasakule või saeketas ei ole õigesti välja rihitud, võivad saeketta tagaserva hambad materjali pinda kinni jääda, saeketas pais- kub saeteest välja ning saag lüüakse töötaja suunas tagasi. Tagasilöök tekib sae vale või oskamatu kasutamise korral. Seda saab vältida sobivate, järgnevalt kirjeldatud etteva- atusabinõude rakendamisega. Hoidke saest mõlema käega kinni ning valige kätele niisugune tööa- send, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida. Ärge kunagi seiske saekettaga ühel joonel, vaid saekettast veidi paremal või vasakul pool. Tagasilöögi korral võib saag paiskuda tahapoole, kuid töötaja saab sobivate ettevaatusabinõude rakendamisega tagasilöögijõude kontrollida.CSE 55 T

Kui saeketas jääb kinni või te kat- kestate töö, lülitage saag välja ja jätke saag materjali seni, kuni saeketas on täielikult seisma jäänud. Ärge kunagi püüdke pöör- levat saeketast materjalist välja võtta ega tagurpidi välja tõmmata, see võib põhjustada tagasilöögi. Selgitage välja saeketta kinnijäämise põhjus ja kõrvaldage see. Kui saag on materjali sees ning te soovite seda uuesti käivitada, peate kõigepealt saeketta saetees keskele seadma ja kontrollima, et saehambad ei ole materjali sisse kinni jäänud. Kui saeketas on kinni jäänud, võib saag käivitamisel materjali seest välja paiskuda ja anda tagasilöögi. Toestage suuremõõdulisi plaate, et vähendada tagasilöögi tekkimise ohtu, kui saeketas peaks kinni jääma. Suured plaadid võivad iseenda raskuse all painduda. Plaate tuleb toestada mõlemalt poolt, nii saetee lähedalt kui ka servast. Ärge kasutage saekettaid, mis on nürid või kahjustunud. Nüride või valesti rihitud hammastega saeketastel on liiga kitsas saetees suurem hõõrdumine, need võivad kiiremini kinni jääda ja anda tagasilöögi. Fikseerige enne saagimist lõikesügavuse ja lõikenurga seadistushoovad. Kui te muudate seadistusi saagimise ajal, võib saeketas kinni jääda ja tekkida tagasilöök. Olge eriti ettevaatlik, kui teete lõiget seina või kohta, mille tagust ei ole näha. Saeketas võib saagimisel millegi sisse kinni jääda ja võib tekkida tagasilöök. Kaitsekatte funktsioon Enne kasutamist kontrollige alati, et kaitsekate sulgub korralikult. Ärge kasutage saagi, kui kaitsekate ei liigu vabalt ning ei sulgu kohe. Ärge kunagi kiiluge ega siduge kaitsekatet kinni – nii jääks saeketas kaitsmata. Kui saag kukub kogemata maha, võib kaitsekate deformeeruda. Kontrollige, et kaitsekate liiguks vabalt ning ei puutuks mis tahes lõigenurga või lõikesügavuse puhul vastu saeketast ega teisi osi. Kontrollige, et kaitsekatte vedrud on korras ja töötavad nõuetekohaselt. Kui kaitsekate ja vedrud ei tööta korralikult, viige saag enne kasuta- mist hooldusse. Kahjustunud osad, kleepuvad kohad ja laastu hunnikud takistavad alumise kaitsekatte tööd. Kui saagimist ei alustata servast, vaid materjali keskelt ning lõige ei ole täisnurkne, tuleb saetald kindlustada küljele nihkumise vastu. Küljele nihkumisel võib saeketas kinni jääda ning võib tekkida tagasilöök. Ärge pange saagi tööpingile või põrandale, kui saeketas ei ole kaitsekattega kaetud. Kui saeketas on katmata ja pöörleb, hakkab saag liikuma saagimise suunale vastupidises suunas ja saeb läbi kõik, mis ette jääb. Pidage meeles, et saag ei jää kohe seisma. Lõikekiilu funktsioon Kasutage lõikekiilule sobivat saeketast. Et lõikekiil täidaks oma funktsiooni, peab saeketta põhikorpus olema peenem kui lõikekiil ja hamba laius suurem kui lõikekiilu paksus. Seadistage lõikekiil kasutusjuhendis toodud õpetuse järgi. Kui lõikekiil ei hoia tagasilööki ära, võib põhjus olla vales paksuses, vales asendis ja vales paigutuses. Lõikekiilust on abi, kui see on saetee sees. Lühikeste lõigete puhul ei aita lõikekiil tagasilöögi teket ära hoida. Ärge kasutage saagi, kui lõigekiil on deformeerunud. Juba kerge kahjustus võib aeglustada kaitsekatte sulgumist.CSE 55 T

Täiendavad ohutusnõuded Ärge pange kätt laastu väljaviskesse. Pöörlevad osad võivad teid vigastada. Ärge lõigake saega pea kohalt. Nii ei ole teil elektritööriista üle piisavat kontrolli. Ärge kasutage elektritööriista statsionaarselt. See ei ole ette nähtud saepingil töötamiseks. Ärge kasutage kiirlõiketerasest valmistatud saekettaid. Need võivad kergesti murduda. Ärge saagige raudmetalle. Hõõguvad laastud võivad süüdata kokku imetud tolmu. Andmeplaadile märgitud pinge peab vastama kohalikule võrgupingele. Müra- ja vibratsioon Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt. Seadme tüüpiline A-väärtuse müratase: – Helirõhu tase: 92 dB(A); – Helivõimsuse tase: 103 dB(A); – Määramatus: K = 3 dB. Vibratsiooni koguväärtus: – Emissiooni väärtus: a

– Määramatus: K = 1,5 m/s

ETTEVAATUST! Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad. MÄRKUS Käesolevas õpetuses antud vibratsiooni tase on mõõdetud juhendi EN 60745 standarditud mõõtmismeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda. Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada. Määrake kindlaks täiendavad kaitsemeet- med kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotses- side korraldamine, püüda alati hoida käed soojad. ETTEVAATUST! Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.CSE 55 T

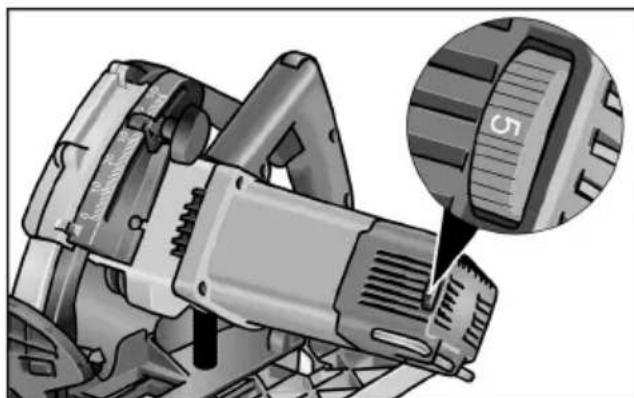

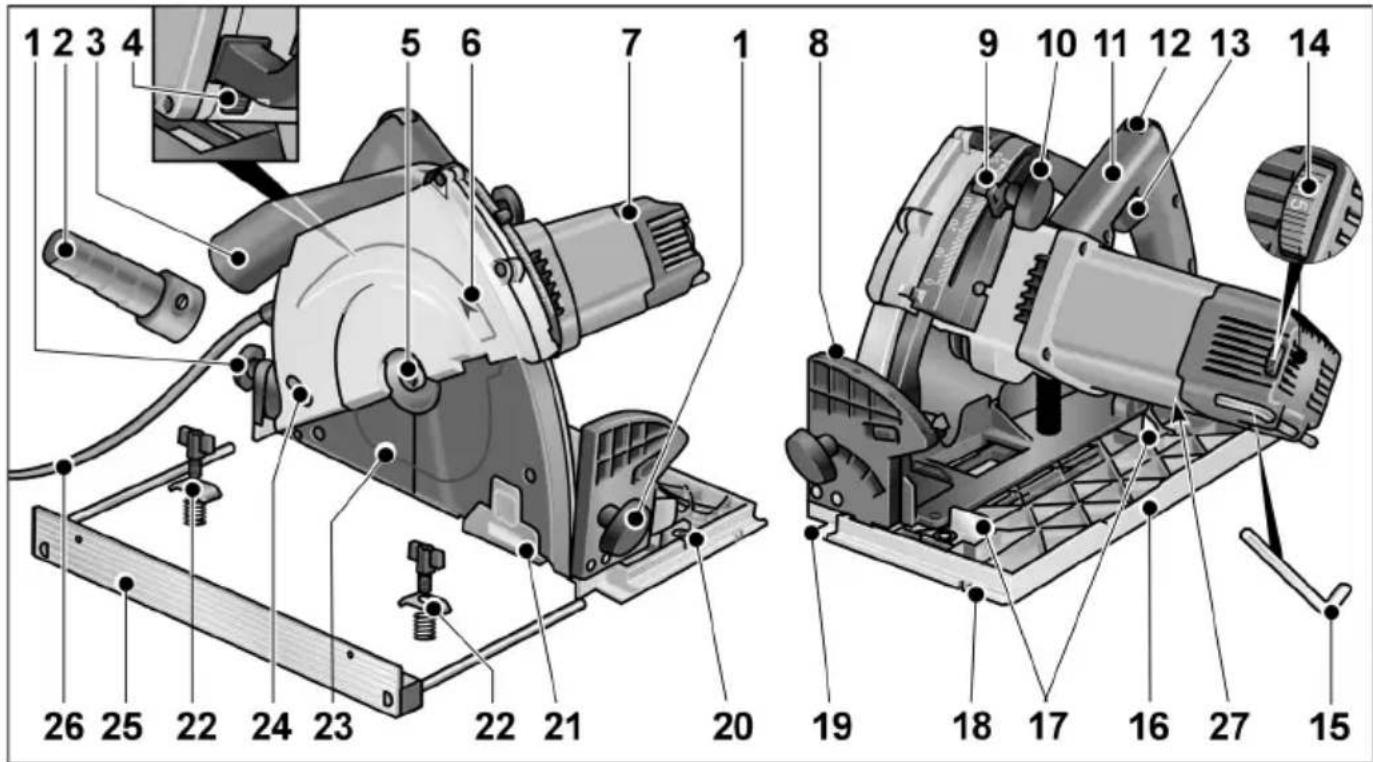

Ülevaade 1 Kruvi kaldnurga seadistamiseks 2 Imemisvooliku universaalne adapter fiksaatoriga (Ø 32 mm) 3 Laastu väljavise/tolmuimeja ühendusava 4 Spindli lukustus 5 Kinnituskruvi/kinnitusäärik 6 Pöörlemissuuna nool 7 Mootori kere 8 Kaldenurga skaala 9 Lõikesügavuse seadistamise skaala 10 Lõikesügavuse seadistamise kruvi 11 Käepide 12 Lüliti sisselülitustõkis 13 Lüliti 14 Pöörete reguleerimisratas 15 Kuuskantsisevõti 16 Saagimislaud 17 -1°-se seade seadistushoob 18 Seesmine/välimine juhtsoon 19 Lõike markeering (0°/45°) 20 Keere paralleelraami kinnitamiseks 21 Liigutatav vaateaken 22 Tiibkruvi/kinnitusklamber * paralleelraami kinnitamiseks 23 Kaitsekate 24 Lõikekiilu seadistusava 25 Paralleelraam * 26 Toitejuhe 5,0 m koos pistikuga 27 Andmesilt

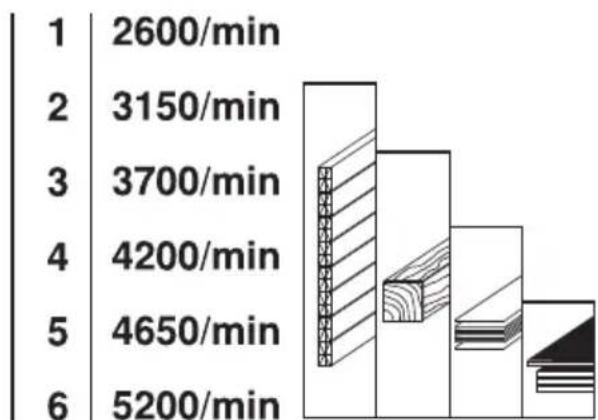

• valikuline Seadmetüüp CSE 55 T Võrgupinge V/Hz 230/50 Kaitseklass II/ Võimsustarve W 1350 Pöörded tühikäigul p/min 2600–5200 Lõikekiirus m/s 22–44 Saeketta kinnitusava mm 20 Saeketta läbimõõt (max/min) mm 160/149 max lõikelaius mm 1,8 Lõikesügavus mm 0–55 Juhtsiiniga lõikesügavus * mm 0–49 Kaldlõige -1°–48° Kaal on saadud vastavalt „EPTA-procedure 01/2003” meetodile (ilma ühenduskaablita)

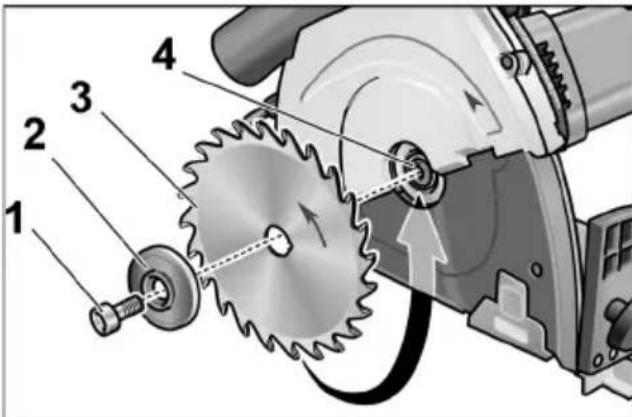

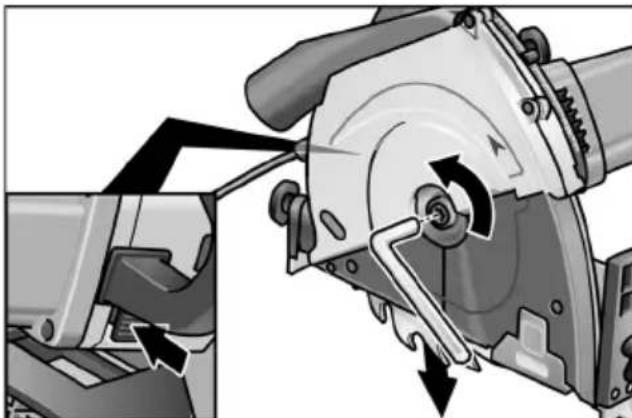

Kasutusjuhend HOIATUS! Enne igasuguste tööde alustamist elektritö- öriista juures tõmmata pistik pistikupesast välja. Enne kasutuselevõttu Võtta elektritööriist ja tarvikud pakendist välja ja kontrollida üle, kas kõik osad on olemas ning kas need ei ole saanud transpordi käigus kahjustada. ETTEVAATUST! Andmeplaadile märgitud pinge peab vastama kohalikule võrgupingele. Saelehe kinnitamine või vahetamine MÄRKUS Soovitame kasutada ainult saekettaid, mida FLEX sellele tööriistale soovitab. Tõmmata võrgupistik välja. Vajutada spindli lukustusele ja hoida seda allavajutatud asendis. Keerata kinnituskruvi kaasas oleva kuuskantvõtmega vastupäeva lahti. Keerata kinnituskruvi (1) maha ja võtta eesmine kinnitusäärik (2) ära. Võtta saeketas (3) alt korpusest välja. ETTEVAATUST! – Jätta meelde tagumise (4) ja eesmise kinnitusääriku (2) paigaldusasend. – Hammaste lõikesuund (noole suund saelehel) ja pöörlemissuunda näitava noole suund korpusel peavad näitama ühes suunas. Vajaduse korral puhastada tagumine (4) ja eesmine kinnitusäärik (2). Viia saeketas alt korpusse. Eesmine kinnitusäärik (2) panna peale nii, et tugiäärik jääb väljapoole, ja keerata kinnituskruvi (1) käega päripäeva kinni. Vajutada spindli lukustusele ja hoida seda allavajutatud asendis. Keerata kinnituskruvi (1) kuuskantvõt- mega kinni. Lõikekiilu seadistamine ETTEVAATUST! Ärge kunagi kasutage ketassaagi ilma lõikekiiluta. Lõikekiil takistab saeketta kinnikiilumist pikisaagimisel. Selle funktsiooni toimimise tagamiseks peab lõikekiil olema korrapäraselt seadistatud (vt joonist). Pärast saeketta vahetamist tuleb alati kontrollida lõikekiilu seadistust.CSE 55 T

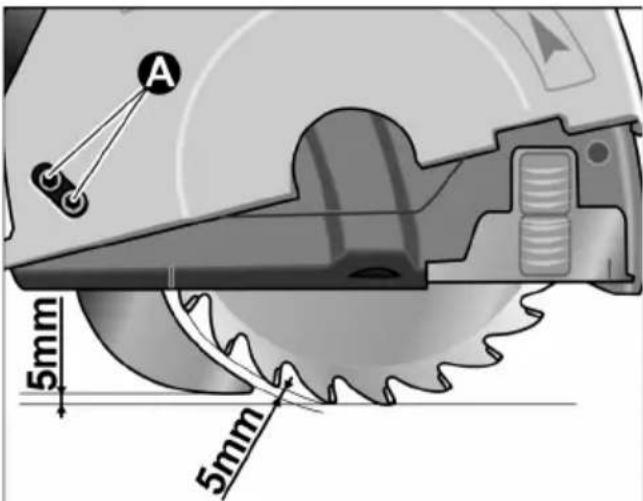

Lõikekiilu seadistamiseks:

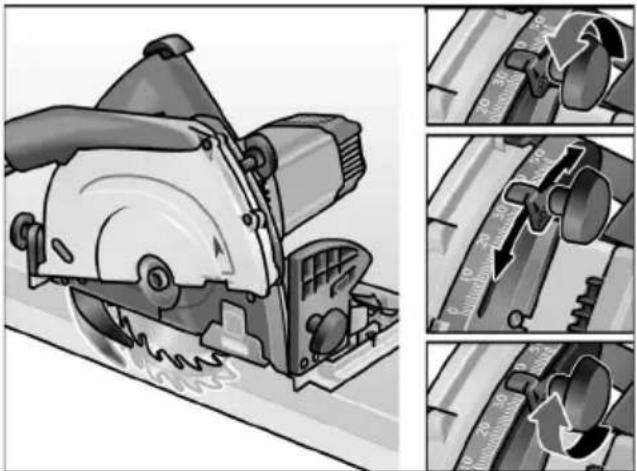

Seadistada maksimaalne lõikesügavus (vt sealt).

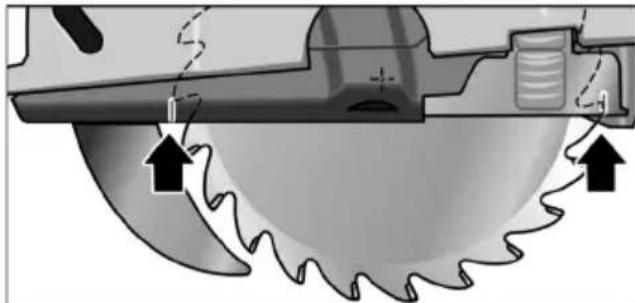

Vajutada sisselülitustõkis üles ja lasta saetald täielikult alla. Korpuses on lõikekiilu seadistamiseks (

Keerata mõlemad kruvid kuuskantvõtmega lahti.

Seadistada lõikekiil.

Lasta saetald tagasi. Laastude eemaldamine HOIATUS! Materjalide, nagu näiteks pliisisaldusega värvkatete, mõningate puiduliikide, mineraalainete ja metallide tolmud võivad ohustada käituspersonali või läheduses viibivaid inimesi. Nende tolmude sissehingamine või kokkupuude nendega võib esile kutsuda hingamisteede haigusi ja/või allergilisi reaktsioone. – Hoolitsege selle eest, et töökoht oleks hästi õhutatud! – Võimaluse korral kasutada tolmuimejat. – Soovitatakse kasutada hingamisteede kaitsemaski, mis on varustatud P2 klassi filtriga. Töökoht ei tohi olla tolmune. Tolm võib kergesti süttida. Lõigata universaaladapter kahe astme võrra lühemaks (1.). Torgata universaaladapter ühendusavale otsa (2.). Ühendada imemisvoolik adapteriga. Ühendada imemisvoolik imemisseadme külge. Pidage kinni imemisseadme kasutusjuhendist! Kontrollida kinnitust! Lõikesügavuse seadistamine MÄRKUS Puhta lõikejälje saamiseks peaks lõike- sügavus olema lõigatava materjali paksusest 2–5 mm suurem. Tõmmata võrgupistik välja. Keerata lõikesügavuse seadistamise kruvi lahti. Valida skaalal vajalik lõikesügavus. Keerata kruvi kinni. Saag lõikab maksimaalselt lõike sügavuse jaoks seadistatud mõõduga. MÄRKUS Juhtsiiniga (lisavarustus) saagimisel tuleb kasutada lõikesügavuse seadistamise noolel „GRS”-iga tähistatud vahemikku!CSE 55 T

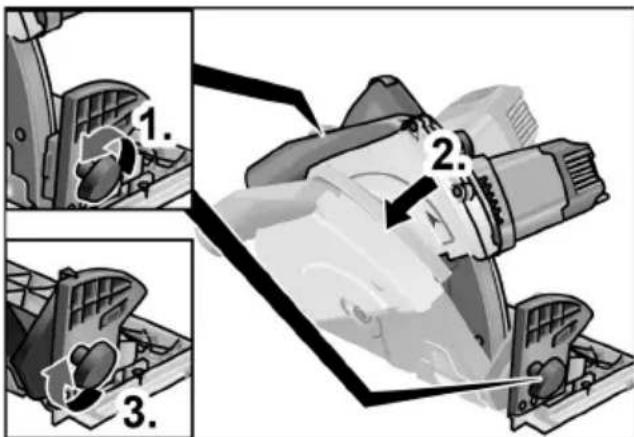

Kaldnurga seadistamine MÄRKUS Kaldlõigete puhul on lõikesügavus väiksem lõikesügavuse jaoks skaalal näidatud väärtusest. Tõmmata võrgupistik välja.

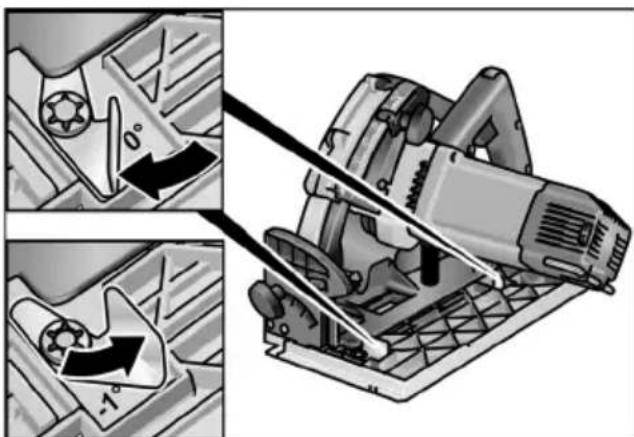

-1°-ne seadistus MÄRKUS Kuna saeketas on kergelt kaldu, ei kisu saeketas lõikamisel plaadi alumist serva katki. Nii jääb plaatide kokkupanemisel, kui plaadi alumine pool keerata üles, plaatide vahele väike pilu. Tõmmata võrgupistik välja. Keerata kaldnurga seadistamise kruvid lahti. Liigutada mõlemat -1°-se seadistuse hooba. Valitud seadistus (-1°) on näha. Keerata kruvid kinni. 0°-se asendi lähtestamine: Keerata kaldnurga seadistamise kruvid lahti . Liigutada saagi natuke (~5°). Liigutada mõlemat hooba, kuni on näha „0°”. Lasta saetald tagasi. Keerata kruvid kinni. Pöörete reguleerimine Reguleerimisrattast saab käigusage- dust muuta ka töötamise ajal astmeteta vahemikus 1 (madal) kuni 6 (kõrge). Nii saab lõikekiirust kohandada optimaalselt vastavalt materjalile ja töötingimuste iseloomule.CSE 55 T

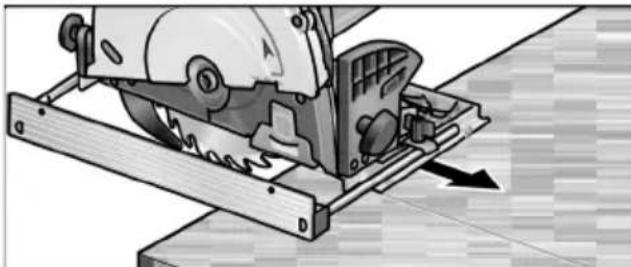

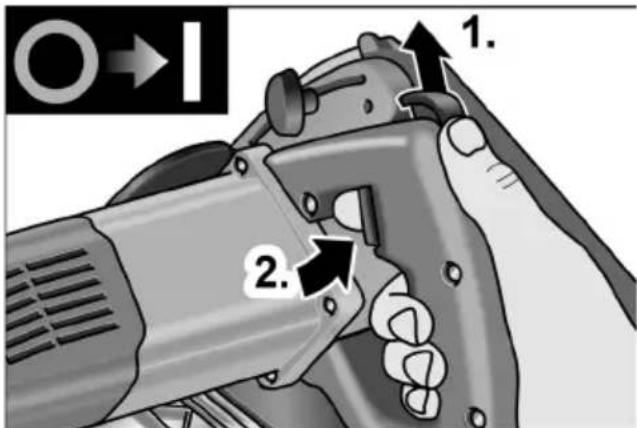

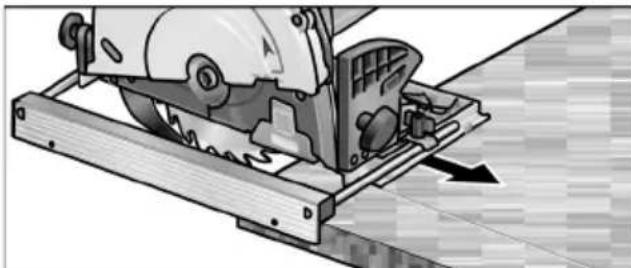

Sisse- ja väljalülitamine ETTEVAATUST! Lüliti ei fikseeru turvalisuse kaalutlustel ning seda tuleb saagimise ajal hoida vajutatult. Sisselülitustõkis takistab kogemata sisselülitamist ja lukustab kaitsekatte. Lülitada saag sisse alles siis, kui see on tööasendis. Vajutada sisselülitustõkis üles ja hoida seda vajutatult (1.). Vajutada klahvile ja hoida klahvi allavajutatult (2.). Vabastada sisselülitustõkis (kui saag on juba materjalis sees). Väljalülitamiseks: Lasta lüliti lahti. Paralleelraam (valikuliselt) HOIATUS! Enne igasuguste tööde alustamist elektritö- öriista juures tõmmata pistik pistikupesast välja. MÄRKUS Sae asetamiseks kaasas olevasse transportimiseks ette nähtud kohvrisse tuleb paralleelraam küljest ära monteerida. Paralleelraami saab kinnitada saagimis- suunas kas vasakule või paremale poole saagi. Tugiserva saab panna kas üles- või allapoole. Piiriku serv ülevalpool saepingi tööpind on suurem. Piiriku serv allpool hõlbustab materjali servaga paralleelselt kulgevate lõigete tegemist. Paralleelraami paigaldamine: Paigaldada tiibmutter/kinnitusklamber paralleelraami kinnitamiseks (1.). Lükata paralleelraam (tugiserv üles- või allapoole) sisse ja seadistada laius sobivaks (2.). Keerata tiibkruvid kinni (3.).CSE 55 T

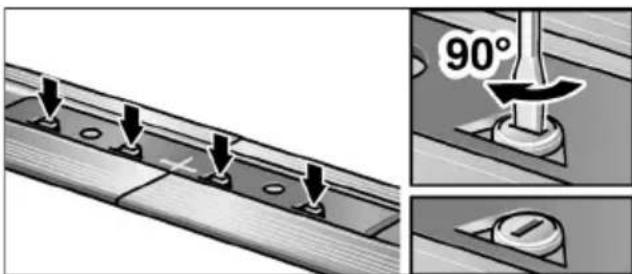

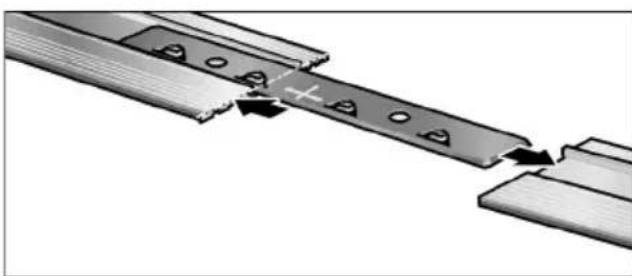

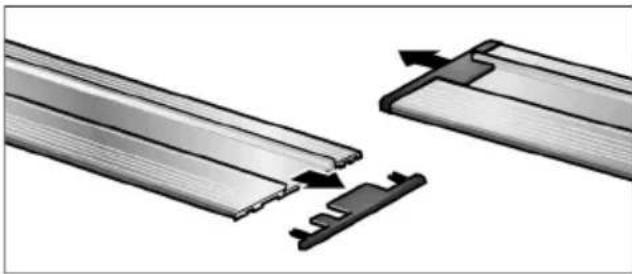

Juhtsiin (lisavarustus) Juhtsiini (pikkus 800 või 1600 mm) saab tellida igast FLEX klienditeeninduskeskusest. Juhtimisteekonna pikendamiseks võib 2 juhtsiini omavahel ühendada. Ühenduslatte pakuvad kõik FLEX klienditeeninduskeskused. Ühendusdetaili paigaldamine: Võtta juhtsiinidelt kaitsed maha. Lükata ühendusdetail poolenisti kummagi juhtsiini sisse. Pingutada ekstsentrikud (4x). Juhtsiiniga lõikamise harjutamine: MÄRKUS Enne juhtsiini esimest korda kasutamist tuleb rebimiskaitse laius parajaks lõigata. Soovitame kasutada uut saeketast. Seadistada 0°-ne kaldnurk. Lõikesügavuseks valida 15 mm (1.). Asetada juhtsiin tugevale ja tasasele alusele, nii et rebimiskaitse ulatub eest üle. Lülitada saag sisse. Asetada saag seesmise juhiku soonega juhtsiinile (2.). Lükata saagi ettevaatlikult lõike suunas kuni juhtsiini lõpuni (3.).CSE 55 T

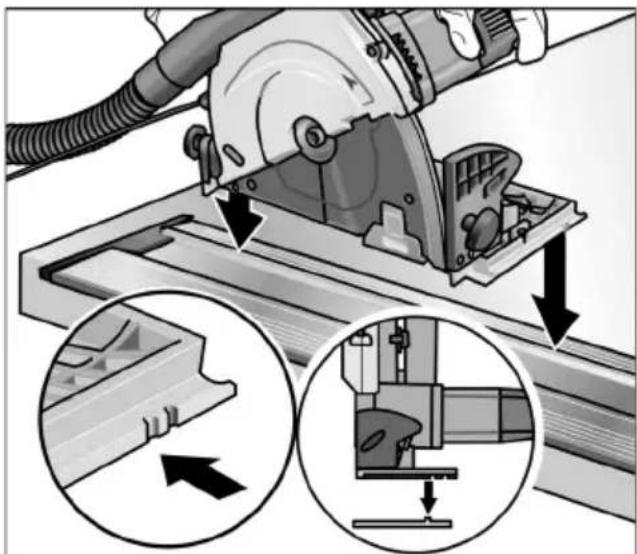

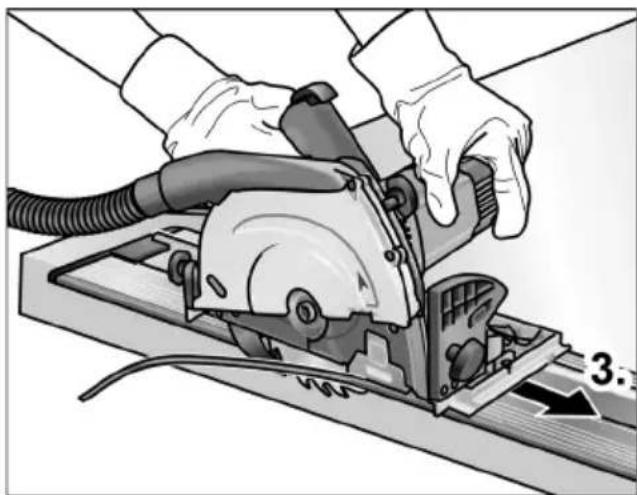

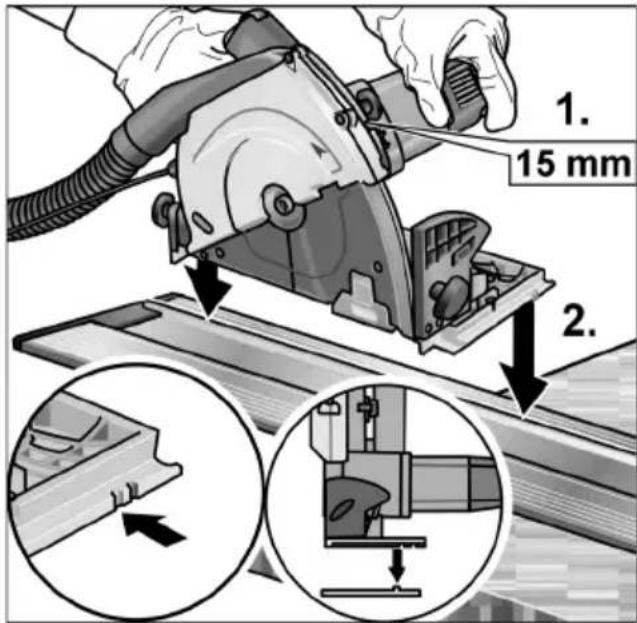

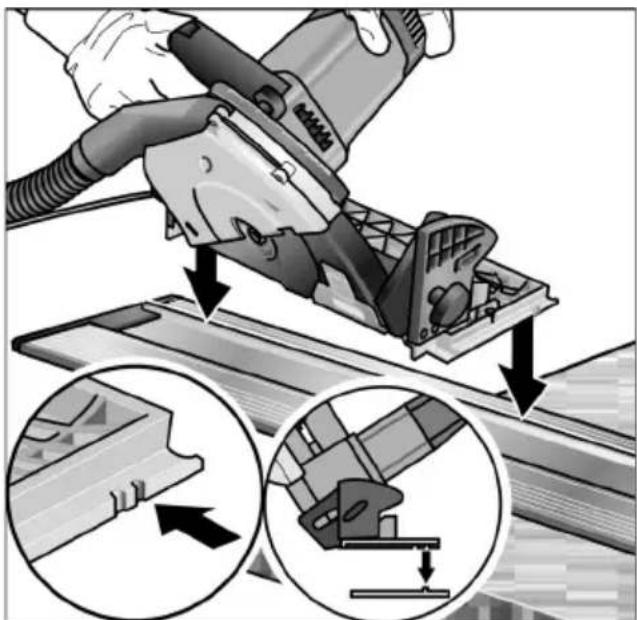

Juhtsiini kasutamine MÄRKUS Sae asetamisel juhtsiinile kasutada juhtsooni. Sisemine juhtsoon („0”): Kaldnurk 0°/-1° Välimine juhtsoon („45”): Kaldnurk > 0° Juhtsiiniga väikese sisselõike tegemine Et saeketas ei rebiks puitplaatide pinda katki, võib < 4°-se kaldnurgaga teha väikese sisselõike. Seadistada ca 4°-ne kaldnurk. Lõikesügavuseks valida ca 3,3 mm. Asetada saag seesmise juhiku soonega juhtsiinile. Teha plaadile väike sisselõige. Seadistada 0°-ne kaldnurk. Seadistada lõikesügavus vastavalt materjali paksusele, lisades sellele 3mm. Asetada saag seesmise juhiku soonega juhtsiinile. Saagida plaat läbi. Elektritööriistaga töötamine ETTEVAATUST! – Pärast väljalülitamist liigub saeleht veel mõnda aega. – Kui pöörlev saeketas puutub vastu materjali, võib tekkida tagasilöök. MÄRKUS Liiga tugev etteanne vähendab seadme jõudlust ja lõikekvaliteeti ning lühendab saeketta kasutamise aega. Enne saagimist teha väike sisselõige Ühendada imemisvoolik. Valida vajalik lõikesügavus. Vajaduse korral seadistada kaldnurk. Ühendada võrgupistik pistikupessa. Lülitada imemisseade sisse. Võtta parema käega käepidemest kinni. Asetada saetald lõigatavale materjalile. Lükata vaateaken kuni materjali pinnani alla. Lülitada saag sisse ja oodata seni, kuni saeleht on saavutanud maksimaalsed pöörded. Vajutada saag kuni lõikesügavuse piirikuni alla. Lasta saag aeglaselt vastu materjali. MÄRKUS Lõike markeeringud saetallal näitavad saeketta asendit täisnurkse lõike puhul.CSE 55 T

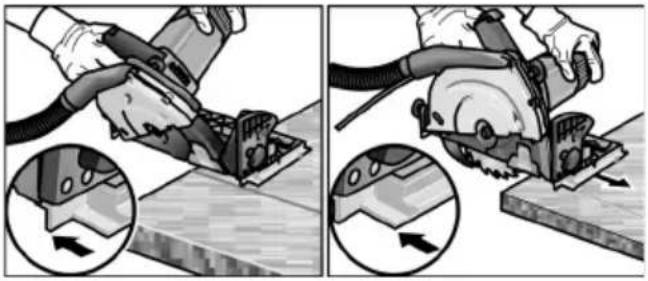

Juhtida saag ühtlase etteandega materjalist läbi. Kui lõige on tehtud: – Lülitada saag välja. Saeleht pöörleb veel veidi aega! – Sae ülestõstmisel liigub saeketas algasendisse tagasi ja kaitsekate lukustub. Kui töö on lõppenud: Puhastada põhjalikult elektritööriist ja tarvikud. MÄRKUS Suuremõõduliste materjalide või sirgete servade saagimiseks võite materjali peale kinnitada näiteks lati vms eseme ning juhtida saetallaga saeketast selle järgi. Saagimine materjali keskelt (nn uputusfunktsioon) ETTEVAATUST! – Kui alustate saagimist materjali keskelt, peab kalenurga näit olema 0° peal. – Tagasilöögi ärahoidmiseks rakendada sobivaid ettevaatusabinõusid, näiteks võib lõigatavale materjalile tööriista taha kinnitada neljakandilise prussi. Materjali keskelt saagimise alustamisel teha nii nagu on kirjeldatud lõigus „Enne saagimist teha väike sisselõige”. Kaldnurk peab olema seatud 0° peale. Parema ülevaate saamiseks materjali keskelt saagimisel on vaateaknal ja kaitsekattel markeeringud (vt joonist). Markeeringud tähistavad täielikult materjali sees oleva saeketta lõikepiir- konda (maksimaalse lõikesügavuse korral). Hooldus ja korrashoid HOIATUS! Enne igasuguste tööde alustamist elektri- tööriista juures tõmmata pistik pistiku- pesast välja. Elektritööriista puhastamine HOIATUS! Mitte kasutada vett ja vedelaid pesuvahendeid. Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga. Puhastada saetalda ja reguleerimis- seadmeid tolmuimeja ja pintsiga. Liigendeid pihustada vahetevahel masinaõliga. Puhastada tuleb ka juhtsiini, et saagi oleks võimalik korralikult juhtida, millest sõltub lõike täpsus. Remonttööd Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses. MÄRKUS Garantii ajal ei tohi neid kruvisid mootori korpusel lahti keerata. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse. Varuosad ja tarvikud Lisatarvikute ja varuosade kohta vt tootja katalooge. Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.comCSE 55 T

Jäätmekäitlus HOIATUS! Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks. Ainult EL riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa direktiivi 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele. MÄRKUS Teavet jäätmekäitluse võimaluste kohta saate müüja käest! -Vastavus Kinnitame ainuvastutavalt, et käesolev toode vastab järgnevas nimetatud normidele ja normatiivdokumentidele: EN 60745 kooskõlas direktiivide 2004/108/EÜ, 2006/42/EÜ, 2011/65/EÜ nõuetega. Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Müügigarantii Uue seadme ostmisel annab FLEX 2- aastaste tootjagarantii, mis algab masina müügikuupäevast lõpptarbijale. Garantii kehtib ainult puuduste kohta, mis on seotud materjali ja/või tootmisvigadega, või siis, kui toode ei vasta lubatud omadustele. Garantiinõude reguleerimiseks tuleb seadmele lisada originaalostukviitung, millele on märgitud ostukuupäev. Garantiiremonti tohivad teostada ainult firma FLEX poolt selleks volitatud töökojad või teeninduspunktid. Garantiinõude aluseks on seadme sihipärane kasutamine. Garantii ei kehti kuluvate osade, oskamatu käsitsemise, tavalise kulumise, osaliselt või täielikult demonteeritud masinate ega kahju kohta, mis on tekkinud masina ülekoormuse, mitteheakskiidetud, defektsete või valesti kasutatud tarvikute kasutamise tagajärjel. Kahju, mis on tekkinud masina läbi tarvikule või toorikule, jõu rakendamise, jätkukahjuna kliendi või kolmanda isiku asjakohatu või mittepiisava hoolduse tagajärjel, võõra jõu või võõrkehade, nt liiva ja kivide ning kasutusjuhendist mittekinnipidamise, nt vale võrgupinge või vooluliigiga ühendamise tõttu, ei kuulu garantii korras hüvitamisele. Garantii kehtib tööriistade ja tarvikute kohta ainult siis, kui neid kasutatakse masinatega, mille jaoks need olid ette nähtud või lubatud. Vastutuse välistamine Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega. Oliver SchneiderEckhard Rühle Manager Research & Development (R & D) Manager Quality Department (QD)CSE 55 T
