MANUALE UTENTE CSE 55 T Flex

Simboliutilizzati 46

Per la nostra sicurezza 46

Rumorevibrazione. 49

Guidarapida. 50

Dati tecnici 51

Istruzioni per l'uso 52

Manutenzione e cura 58

Istruzioni per la rottamazione

e lo smaltimento 59

Conformità C. 59

Garanzia 59

Simboliutilizzati

PERICOLO!

Indica un pericolo imminente.

In caso d'inosservanza dell'avventenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettivil!

Indossare la protezione acustica!

Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina 59)!

Per la nostra sicurezza

PERICOLO!

Leggere prima di usare l'elettROUTensile edagire conformmente:

-queste istruzioni per l'uso,

• le «Istruzioni di sicurezza generali» perl'uso di elettroutensili, nell'accluso fascicolo (Scritti N°: 315.915),

• le regole e le nome per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Questo eletttroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute.

Tuttavia nel suo impiego possono derivare pericoli per l'incomità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina oad altri beni materiali.

Usare I'eletroutensile solo

-per I'uso regolare previsto,

-in perfetto stato tecnico di sicurezza.

Elimare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

La sega circolare CSE 55 T è prevista
- per l'impiego professionale nell'industria e nell'artigianato,
-per tagli longitudinali e trasversali con andamento lineare,
- per tagliare legno massiccio e materiali in pannelli, come pannelli truciolari, listellarie pannelli MDF sono ad uno spessore massimo di 55~mm
-per tagliare lastre in fibrocimento utilizzato un disco per sega diamantato,
- per l'impiego di lame per sega circolare, fornite da FLEX per quello apparecchio.

Non è ammesso

• l'uso di lame di sega HSS e di dischi da taglio,
• l'uso stazionario come sega circolare da banco,
• l'uso all'aperto sotto la pioggia,
• l'uso in ambienti con atmosfera potenzialmente esplosiva.

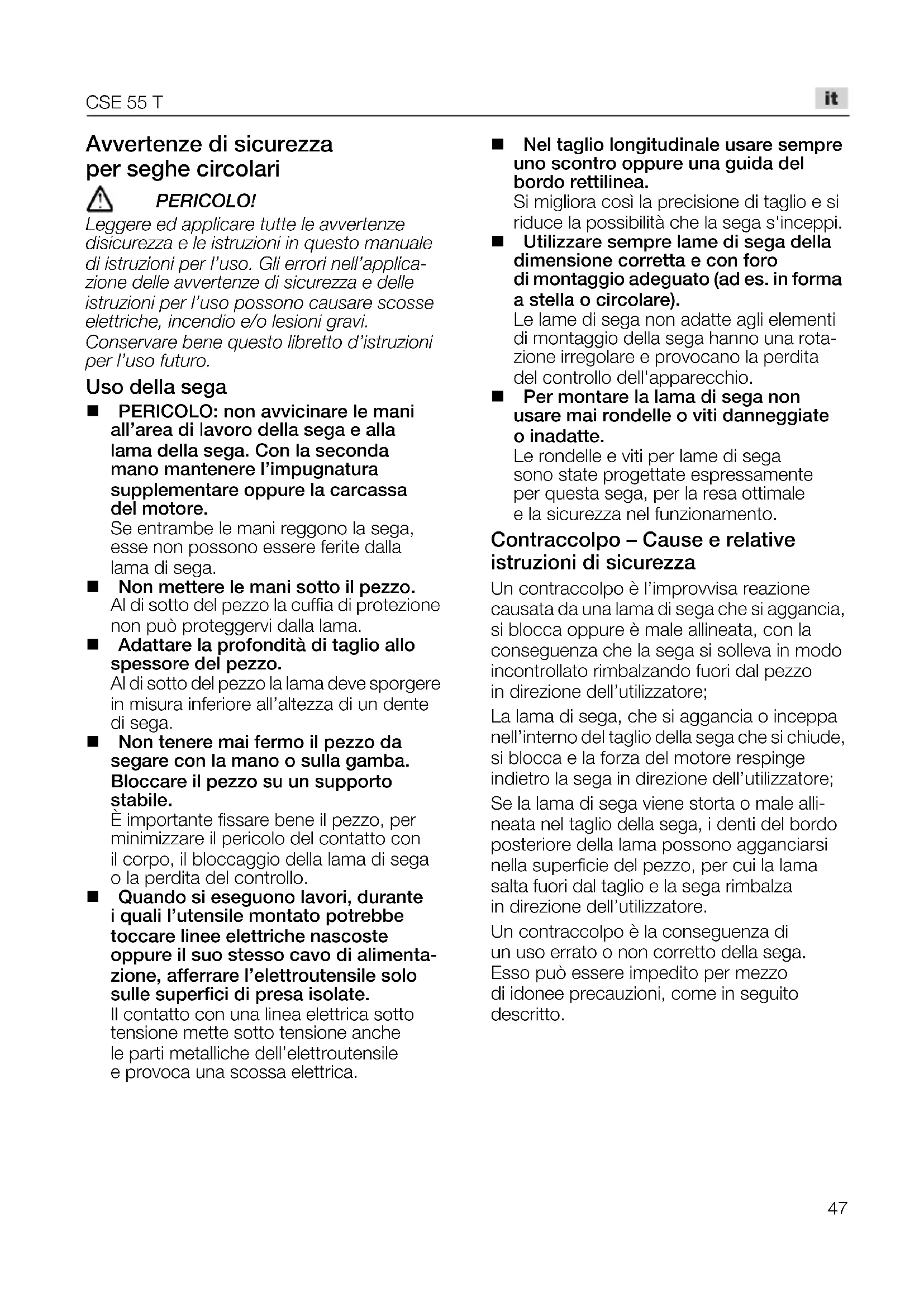

Avverenze di sicurezza per seghe circolari

PERICOLO!

Leggere ed applicare tutte le avventenze disicurezza e le istruzioni in quello manuale di istruzioni per l'uso. Gli errori nell'applicazione delle avventenze di sicurezza e delle istruzioni per l'uso possono causare scosse elettriche, incendio e/o lesioni gravi. Conservare bene questo libretto d'istruzioni per l'uso futuro.

Uso della sega

PERICOLO: non avvincare le mani all'area di lavoro della sega e alla lama della sega. Con la seconda mano mantenere l'impugnatura supplementare oppure la carcassa del motore.

Se entrambé le mani reggono la sega,
esse non possono essere ferite alla
lama di sega.

Non mettere le mani sotto il pezzo. Al di fatto del pezzo la cuffia di protezione non più proteggervi alla lama.
Adattare la profondità di taglio allo spessore del pezzo.

Al di sotto del pezzo la lama deve sporgere in misura inferiore all'altezza di un dente di sega.

Non tenere mai fermo il pezzo da segare con la mano o sulla gamba. Bloccare il pezzo su un supporto stabile.

È importante fissare bene il pezzo, per minimizzare il pericolo del contatto con il corpo, il bloccaggio della lama di sega o la perdita del controllo.

• Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettROUTensile solo sulle superfici di presa isolate.

Il contatto con una linea elettrica sotto tensione mette molto tensioneanche le parti metalliche dell'eletttroutensile e provoca una scossa elettrica.

• Nel taglio longitudinale usare sempre uno sconto oppure una guida del bordo rettilinea.

Si migliorara sono la precisione di taglio e si riduce la possibilità che la sega s'incepi.

Utilizzare sempre lame di sega della dimensione corretta e con foro di montaggio adeguato (ad es. in forma a stella o circolare).

Le lame di sega non adatteagli elementi di montaggio della sega hanno una rotazione irregularare e provocano la perdita del controllo dell'apparecchio.

Per montare la lama di sega non usare mai rondelle o viti danneggiato o inadatte.

Le rondelle e viti per lame di segasono state progettate espressamente per questa sega, per la resa ottimale e la sicurezza nel funzionamento.

Contraccolpo - Cause e relative istruzioni di sicurezza

Un contraccolpo è l'improvvisa reazione causata da una lama di sega che si aggancia, si blocca oppure è male allineata, con la conseguenza che la sega si solleva in modo incontratto rimbalzano fuori dal pezzo in direzione dell'utilizzatore;

La lama di sega, che si aggancia o inceppa nell'interno del taglio della sega che si chiude, si blocca e la forza del motore respinge indietro la sega in direzione dell'utilizzatore;

Se la lama di sega viene storta o male allineata nel taglio della sega, i denti del bordo posteriore della lama possono agganciarsi nella superficie del pezzo, per cui la lama salute fuori dal taglio e la sega rimbalza in direzione dell'utilizzatore.

Un contraccolpo è la conseguenza di un uso errato o non corretto della sega. Esso può essere impedito per mezzo di idonee precauzioni, come in seguito descritto.

• Tenere saldamente la sega con entrambe le mani ed assumere con le braccia una posizione, che permetta di assorbire le forze di contraccolpo. Tenersi sempre a lato della lama di sega, non portare mai la lama di sega sulla stessa linea del proprio corpo. In caso di contraccolpo la sega può rimbalzare indietro, ma con idonee precauzioni l'utilizzatore riesce a controllare le forze di contraccolpo.

Se il disco di sega si blocca oppure se si interrompe il lavoro, spegnere la sega e mantenerla ferma nel materiale tagliato, finché la lama non è Completely ferma. Non cercare mai di allontanare la sega dal pezzo o di tirarla indietro, finché la lama di sega è in movimento, altrimenti la consegenza può essere un contraccolpo.

In caso di bloccaggio della lama di sega accertare ed eliminare la causa.

Se si vuole riavviare una sega più immersa nel pezzo, concentrare prima la lama nel taglio di sega e verificare che i denti della sega non siano agganciati nel pezzo.

Se lama di sega è inceppata, al riavvio della sega può saltare fuori dal pezzo o provocare un contraccolpo.

Per ridurre il rischio di un contraccolpo a causa della lama di sega inceppata, i pannelli di grande dimensioni da tagliare devono essere depositi su appoggi.

I pannelli grandi possono flettersi sotto il loro stesso peso. I pannelli devono essere sostenuti sui entrambi i lati, vale a dire sia in prossimità del taglio, sia del bordo.

Non utilizzato lame di sega spunate o danneggiate.

Le lame con denti spuntati o disallineati provocano, a causa di una fessura di taglio troppo stretta, un forte attrito, l'inceppamento della lama ed il contraccolpo.

• Prima di segare stringere bene i mezzi regolazione della profondità di taglio e dell'angolo di taglio.

Se nelle seega queste regolazioni cambiano, la lama di sega più bloccarsi e provocare un contraccolpo.

• Prestare molta attenzione nei tagli praticati in esistenti pareti o in altre zone non conosciute.

La lama di sega che s'immerge più bloccarsi in oggetti non visibili e causare un contraccolpo.

Funzione della cuffia di protezione

• Prima di agli uso verificare se la cuffia di protezione chiude perfettamente. Non utilizzato la sega se la cuffia di protezione non si muove liberamente e non si chiude rapidamente. Non bloccare o legare mai la cuffia di protezione;osi facendo la lama di sega sarebbe priva di protezione. L'involontaria caduta a terra della sega cui deformare la cuffia di protezione. Accertarsi che la cuffia di protezione possa muoversi liberamente ed in tutte le angolazioni e profondità di taglio non tocchi né la lama di sega né altre parti.

Controllare lo stato ed il corretto funzionamento della molla della cuffia di protezione. Se la cuffia di protezione e la molla non funzionano correttamente, prima dell'uso provvedere alla manutenzione della sega.

Le parti danneggiate, depositi appiccicosi o accumuli di trucoli rallentano il movimento della cuffia di protezione inferiore.

In caso di «taglio a tuffo» non eseguito ad angolo retto, fissare la piastra base della sega per impedirne lo spostamento laterale.

Uno spostamento laterale può provocare l'inceppamento della lama di sega ed un consequences contraccolpo.

Non deporre la sega sul banco di lavoro o a terra, alla che la cuffia di protezione copra la lama di sega.

Una lama di sega non protetta, ancora in rotazione d'inerzia muove la sega in senso contrario alla direzione di taglio e sega tutto ciò che incontrare nel suo movimento. Prestare sempre attenzione alla rotazione d'inerzia della sega.

Funzione del cuneo fenditore

Utilizzare la lama di sega adatta per il cuneo fenditore.

Per l'efficacia del cuneo fenditore il foglio base della lama di sega deve essere più sottile del cuneo fenditore e la larghezza dei denti deve essere maggiore dello spessore del cuneo fenditore.

Regolare il cuneo fenditore come descripto in quello manuale d'uso.

Spessore, posizione e direzione errati possono impedire al cuneo fenditore di contrastare efficacemente un contraccolpo.

Il cuneo fenditore, per essere efficace, deve passare nell'interno del taglio della sega.

Nei tagli corti il cuneo fenditore è inefficace nell'impedire un contraccolpo.

Nonutilizzare la sega con il cuneo fenditore deformato.

Anche un piccolo inconveniente cui rallentare la chiusura della cuffia di protezione.

Avverenze di sicurezza supplementari

Non introduire le dita nell'espulsore di trucioli.

Parti in rotazione posso nono provocarvi ferite.

Non eseguire lavori tenendo la sega al di sopra della testa.

Così facendo non si ha sufficiente controllo sull'eletttroutensile.

L'elettroutensile non è previsto per l'uso stazionario.

Esso non è previsto per funzionare su un banco da sega.

Nonutilizzare lame di sega in acciaio HSS.

Simili lame di sega si rompono migliormente.

Non segare metalli ferrosi.

Trucioli ardenti possono incendiare l'aspirazione delle polveri.

La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.

Rumore e vibrazione

I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.

Il livello di rumore stimato A dell'apparecchio è tipicamente:

• Livello di pressione acustica: 92 dB(A);
• Livello di potenza acustica: 103 dB(A);
• Insicurezza: K = 3 dB.

Valore totale di vibrazione:

• Valore di emissione: a h < 2,5m / s^2 Inseguenza: K=1.5 m/s

• Insicurezza: K = 1,5 m/s

PRUDENZA!

I valori di misura indicate sono validi solo per apparecchi nuovi. Nell'impiego quotidiano ivalori di rumore e vibrazione cambiano.

i AVVISO

Il livello di vibrazioni indicate in queste istruzioni è stato misurato conformmente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra eletttroutensili. Esso è idoneoanche per una valutazione temporanea della sollecitatione da vibrazioni. Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'eletttroutensile. Se tuttavia l'eletttroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumento notevolmente la sollecitatione da vibrazioni per tutte la durata del lavoro. Per un'esatta stima della sollecitatione da vibrazioni si devono considerare ancê i tempi, nei quali l'apparecchio è spento oppure è in funzione, ma non è effettivamente impiegato.

Questo più ridurre notevolmente la sollecitatione da vibrazioni per tutto il periododi lavoro. Questo più ridurre notevolmente la sollecitatione da vibrazioni per tutte la durata del lavoro. Per proteggere l'operatore dall'effecto delle vibrazioni, stabilire misure di sicurezza aggintive, come ad esempio: manutenzione dell'eletttroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

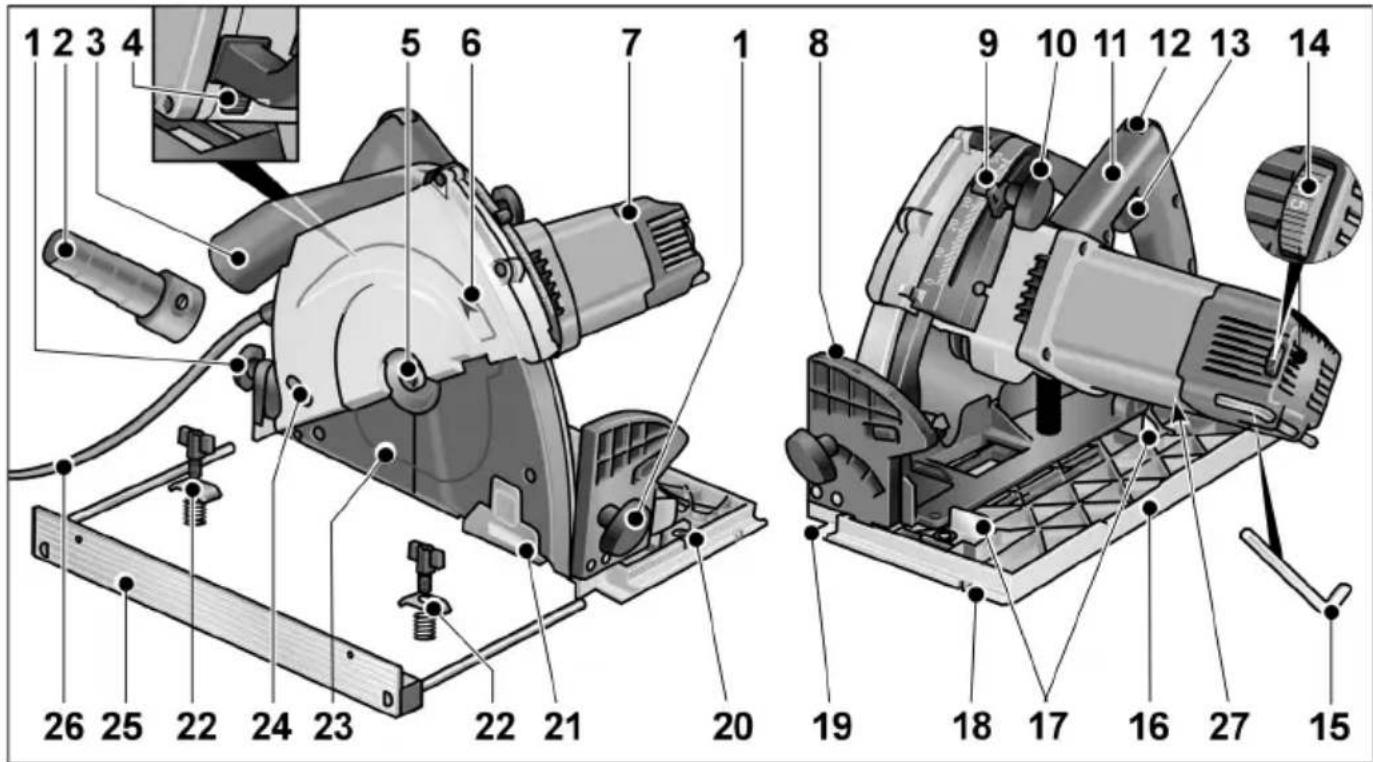

Guida rapida

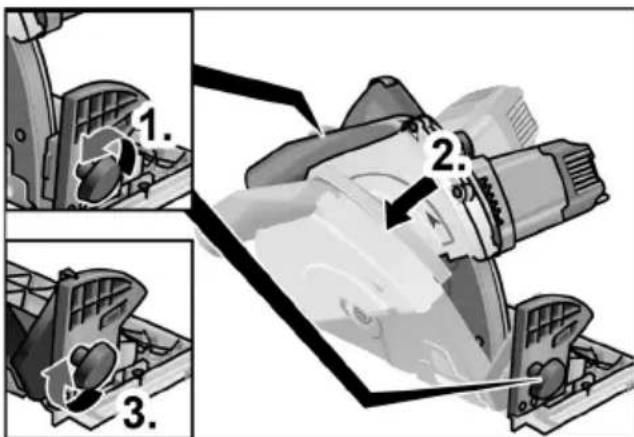

1 Vite a traversino per regolare l'angolo di smusso
2 Adattatore universale per tubo di aspirazione con attacco a scatto (Ø 32 mm)
3 Espulsore di trucoli/manicotto di raccordo per aspirazione esterna
4 Arresto alberino
5 Vite di serraggio/flangia di serraggio
6 S e n s o d i
7 Carcassa del motore

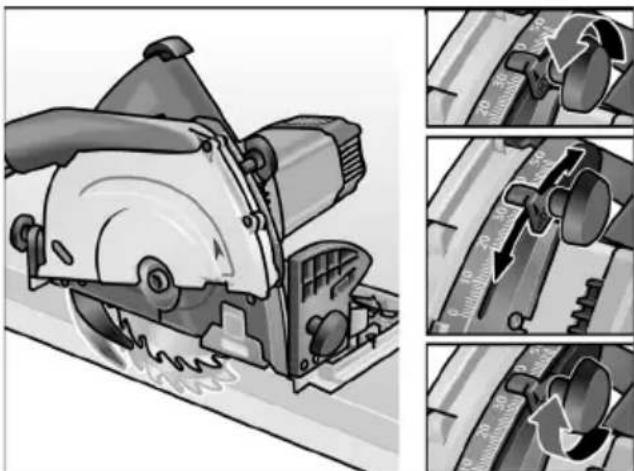

8 Scala per angolo di smusso
9 Scala per la regolazione della profondità di taglio
10 Vite a traversino per la regolazione della profondità di taglio
11 Maniglia
12 Blocco accensione per l'interruttore
13 Interruttore

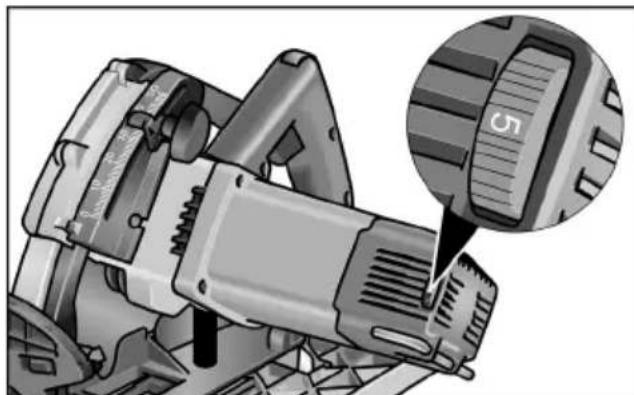

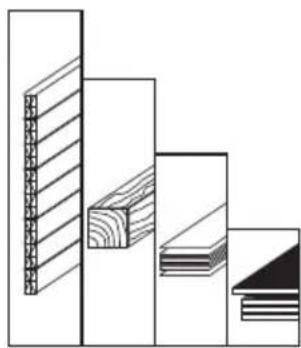

14 Rotella di regolazione per preselezione velocità

15 Chiave a brugola
16 Piastra multiuso

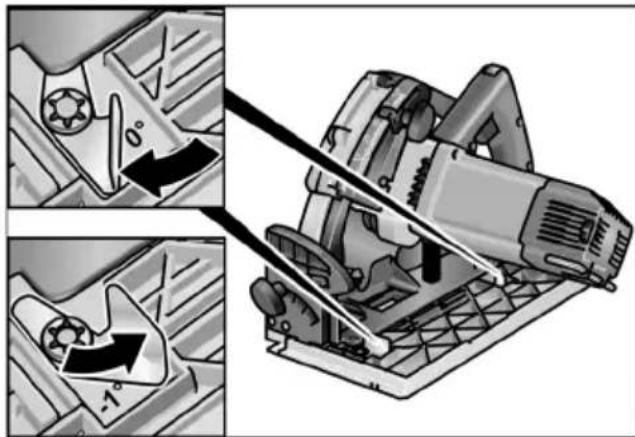

17 Leva per regolazione a -1°

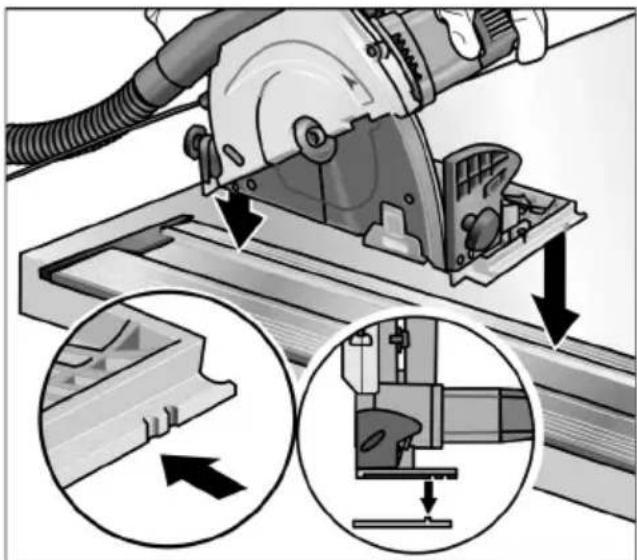

18 Scanalatura di guida interna/esterna
19 Marcatore di taglio (0^ / 45^)
20 Filettatura per fissare la guida parallela
21 Finestrella regolabile
22 yite ad alete/morsetto * o n e per fissare la guida parallela
23 Cuffia di protezione
24 Apertura per la regolazione del cuneo fenditore
25 Guida parallela*
26 Cavo di collegamento alla rete 5,0 m con spina di rete
27 Targhetta d'identificazione

Dati tecnici

Tipodi di apparecchio		CSE 55 T
Tensione di rete V/Hz 230/50
Classe di protezione		II/□
Potenza assorbita W 1350
Numero giri a vuoto rpm. 2600-5200
Velocità di taglio m/s 22-44
Foro di montaggio della lama di sega mm 20
Diametro della lama di sega (max/min)	mm	160/149
max. larghezza di taglio	mm	1,8
Profondità di taglio	mm	0-55
Profondità di taglio con guida di scorrimento *	mm	0-49
Taglio obliquo		-1°-48°
Peso secondo la «EPTA-Procedure 01/2003»(senza cavo di allacciamento)	kg	4,0

* 0 p z i o n e

Istruzioni per l'uso

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

Prima della messa in funzione

Disimballare eletttroutensile ed accessori e controllare la completenessza della fornitura ed eventuali danni di trasporto.

PRUDENZA!

La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.

Fissare o sostituire la lama da sega

AVVISO

Si consiglia di utilizzato solo lame per sega circolare fornite da FLEX per quello apparecchio.

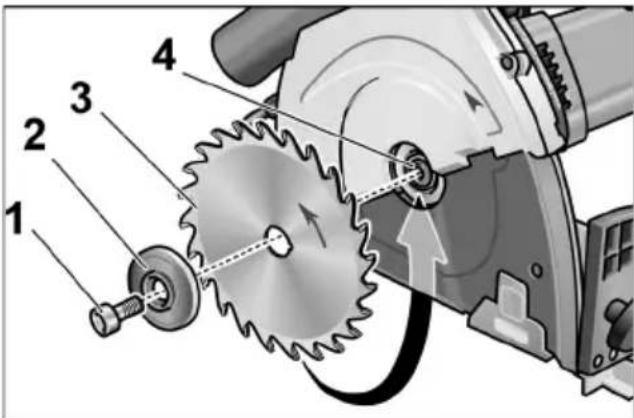

Estrarre la spina d'alimentazione.

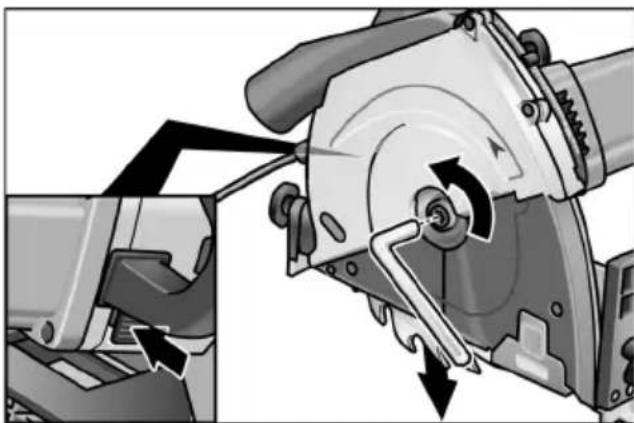

Premere l'arresto dell'alberino e mante-nerlo premuto.
■ Allentare la vite di serraggio con l'acclusa chiave a brugola ruotando in senso antiorario.
Svitare la vite di serraggio (1) e rimuovere la flangia di serraggio anteriore (2).
Estrarre la lama di sega (3) verso il basso fuori dal corpo della sega.

PRUDENZA!

-Attenzione alla posizione di montaggio della flangia di serraggio posteriore (4) edanteriore (2).
-Direzione di taglio dei denti (direzione della freccia sulla lama da sega) e freccia del senso di rotazione sulla carcassa devono coincidere.

Se necessario, pulire la flangia di serraggio posteriore (4) ed anteriore (2).
Introduire dal basso la lama di sega nel corpo della sega.
Sovrapporre la flangia anteriore (2) con il collare rivolto verso l'esterno ed avvitare a mano in senso orario la vite di serraggio (1).
Premere l'arresto dell'alberino e mantenerlo premuto. Stringere la vite di serraggio (1) con la chiave a brugola.

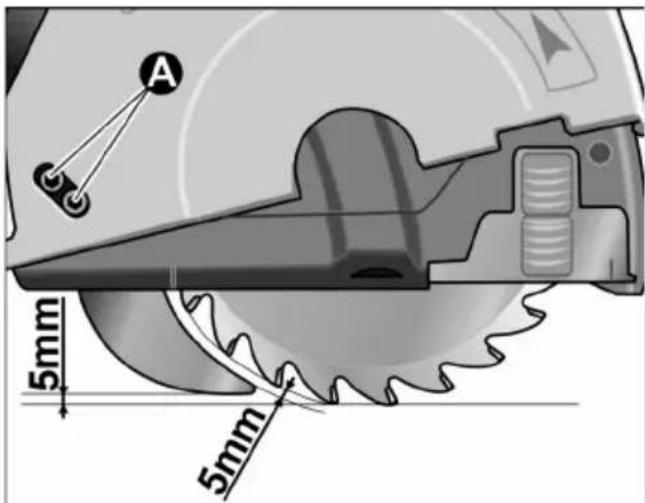

Regolare il cuneo fenditore

PRUDENZA!

Non usare mai la sega circolare sanza ilcuneo fenditore.

Il cuneo fenditore impedisce il bloccaggio della lama della sega nei tagli longitudinali.

Per garantire questa funzione, il cuneo fenditore delve essere regolato correttamente (vedi figura).

Dopo agli sostituzione della lama di sega controllingare la regolazione del cuneo fenditore. Per la regolazione del cuneo fenditore:

Regolare la massima profondità di taglio (vedi qui).

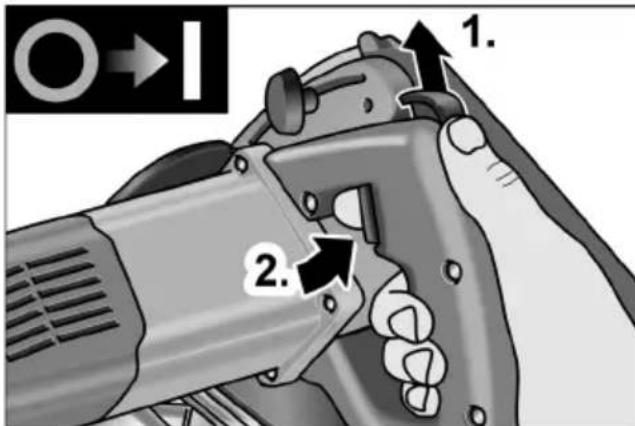

Spingere in alto il blocco di accensione chiudere completeness la piastra base. Nell'apertura del corpo dell'apparecchio per la regolazione del cuneo fenditore (A) si intravedono due viti a testa cilindrica.
Allentare le due viti con la chiave a brugola.
Regolare correttamente il cuneo fenditore.
Stringere le due viti a testa cilindrica.
■ Ruotare indietro la piastra base.

Aspirazione trucioli

#

PERICOLO!

Lo sviluppo di polvere da materiali, come vernici contententi piombo, alcuni tipi di legno, minerali e metalli cui rappresentare un pericolo per l'operatoratore o per le persone che si trovano nelle vicinanze. La respirazione oppure il contatto con queste polveri possono causare malattie delle vie respiratorioio e/o reazioni allergiche.

• Provedere ad una Buona ventilazione delposto di lavoro!
  -Se possibile,utilizzare un'aspirazione dellepolveri esterna.
  -Si raccomanda l'impiego di una mascherà direspirazione con classe di Filtering P2.

Evitare accumuli di polvere sulippo di lavoro.
Le polveri sono disponibile inflammabili.

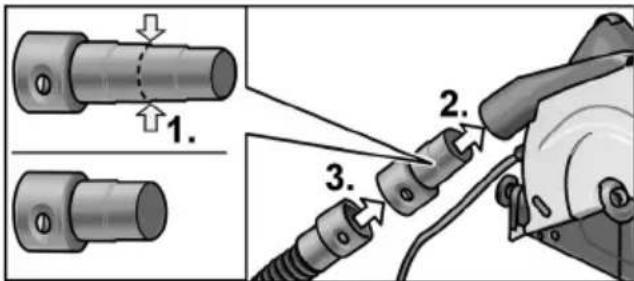

Tagliare al 2 grado (1.) l'adattatore universale.
Introduire l'adattatore universale nel manicotto di raccardo (2.).
Fissare il tubo flessibile di aspirazione all'adattatore.
■ Collegare il tubo di aspirazione all'impianto di aspirazione.

Osservare le istruzioni per l'uso dell'impianto di aspirazione!
Collegare il tubo flessibile al raccordo di aspirazione e controllare il fissaggio!

Regolare la profondità di taglio

i

AVVISO

Per ottimi risultati di taglio la profondità ditaglio deve superare di 2-5 mm losspessore del materiale da tagliare.
Estrarre la spina d'alimentazione.

■ Allentare la vite a traversino della regolazione della profondità di taglio.
Regolare sulla Scala la profondità di taglio necessaria.
Stringere la vite a traversino.

La sega penetratnel materiale al massimo fino alla profondita di taglio regolata.

i AVVISO

Nel lavoro con l'asta di guida (accessorio) sideve usare il Campo dell'indicatore della regolazione della profondità di taglio contrassegnato con «GRS»!

Regolare l'angolo di smusso.

i AVVISO

Nella bisellatura la profondità di taglio è inferiore al valore di individato sulla Scala graduata per la profondità di taglio.

Estrarre la spina d'alimentazione.

■ Allentare le viti a galletto (1.).
Regolare l'angolo di smusso necessario facendo riferimento alla Scala (2.).
Stringere le viti a galletto (3.).

Regolare -1°

i AVVISO

Con una posizione leggermente obliqua della lama di sega si ottiene sul dato inferiore dei pannelli un sottosquadro privo di strappi. Affiancando i pannelli dopo averli capovolti, essi fanno risultare una perfetta, sottile fessura.

Estrarre la spina d'alimentazione.
Allentare le viti a traversino della regolazione dell'angolo di smusso.

Ribaltare le due leve per la regolazione a -1^ . La regolazione scelta diventa visible (-1^) .
Stringere le viti a galletto.

Per il ripristino della posizione 0^ :

■ Allentare le viti a traversino della regolazione dell'angolo di smusso.
■ Ruotare un poco la sega ( 5^)
Ribaltare le due leve, finché non appeare 0^
Ruotare indietro la piastra base.
Stringere le viti a galletto.

Regolazione della velocità di rotazione

Con la rotella di regolazione la velocità cui èssere variata con continuità,anche durante il funzionamento, da 1 (bassa) a 6 (alta).

Così è possibile adattare nel modo migliorare la velocità di taglio al rispetto materiale ed alle condizioni di lavoro.

1 | 2600/min
2 3150/min
3 3700/min
4 4200/min
5 4650/min
6 5200/min

Accendere e spagnere

PRUDENZA!

Per motivi di sicurezza l'interruttore non viene arrestato e nelle sega deve essere mantenuto premuto.

Il blocco di accensione impedisce l'accensione indesiderata e blocca la cuffia di protezione.

Accendere la sega sempre solo quando è giorn in posizione di lavoro.

Spingere in alto e mantenere premuto il blocco di accensione (1.).
Premere l'interruttore e mantenerlo premuto (2.).
Rilasciare il blocco d'accensione (quando la sega è stata immersa).

Per spagnere:

Rilasciare l'interrutture.

Guida parallela (opzione)

PERICOLO!

Prima di qualsiastavoro all'elettroutensile estrarre la spina di rete.

AVVISO

Per deporre la sega nella valigia di trasporto formita a corredo, smontare la guida parallela.

La guida parallela cui o essere montata a sinistra o a destra in direzione di spinta della sega.

Il bordo di battuta cui èsere montato sopra oppure fatto.

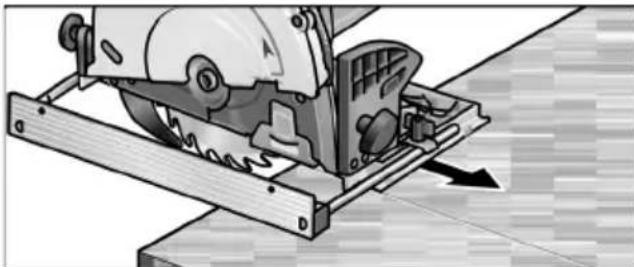

Il bordo della guida in alto aumenta la superficie di appoggio della piastra base.

Il bordo della guida in basso facilita i tagli paralleli al bordo del pezzo.

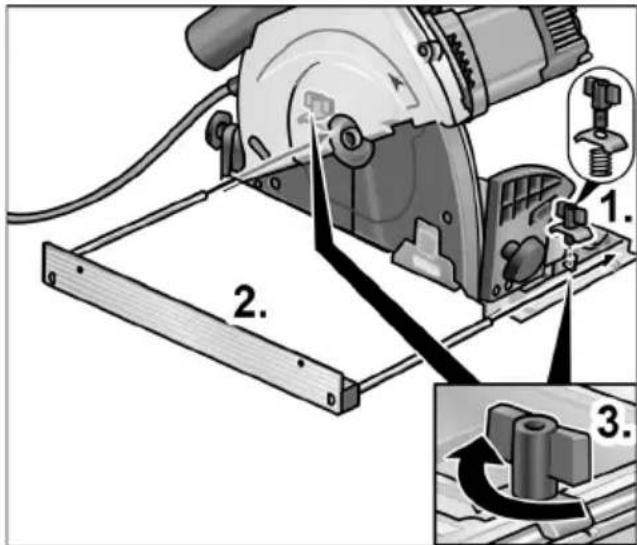

Montare la guida parallela:

Montare la vite ad alette/il morsetto per il fissaggio della guida parallela (1.).
Inserire la guida (bordo della guida in alto o in basso) e regolarla alla larghezza desiderata (2.).
Stringere le viti ad alette (3.).

Guida di scorrimento (opzione).

Una guida (lunghezza 800 o 1600 mm) puo essere acquistata presso qualsiasi centro assistenza clienti FLEX.

Per prolungare la guida di scorrimento si possono congiungere 2 guide.

A tal fine acquistare un connettore presso qualsiasi centro assistenza clienti FLEX.

Montaggio del giunto:

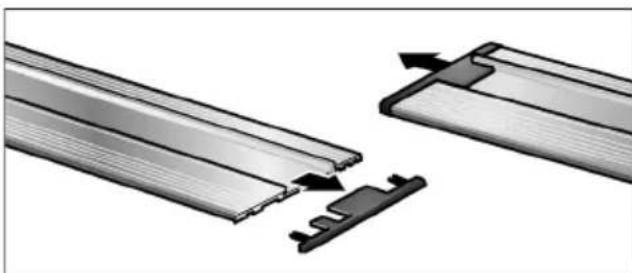

Rimuovere le copertura di protezione dalleguide di scorrimento.

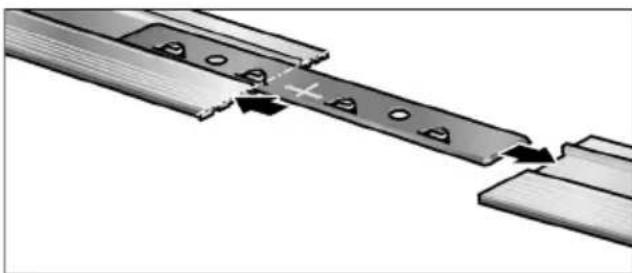

Inserire il giunto a metà in ciascuna delle guide di scorrimento.

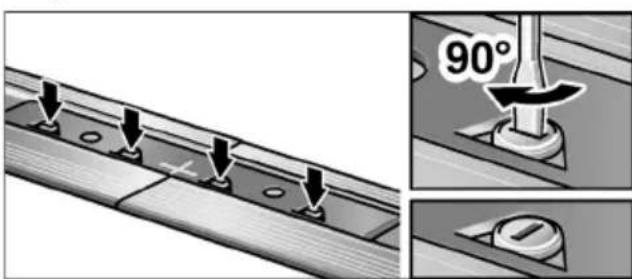

Stringere l'eccentrico (4x).

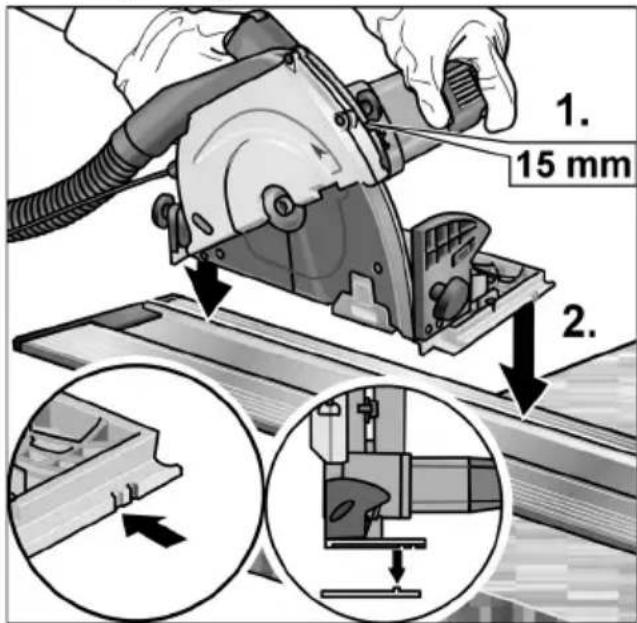

«Segare» la guida di scorrimento: AVVISO

Al primo uso della guida di scorrimento, tagliare alla larghezza necessaria la protezione antitruciolo. Si consiglia di impiegare undisco per sega nuovo.

Impostare I'angolo di smusso a 0^
Regolare la profondità di taglio a 15 mm (1.).
- Deporre la guida di scorrimento su una superficie di appoggio resistente e piana in modo che la protezione antitrucioso sporga avanti.
Accendere la sega.
Appoggiare la sega con la scanalatura guida interna sulla guida di scorrimento (2.).

Spingere la sega a velocità regolare nella direzione di taglio fino alla fine della guida di scorrimento (3.).

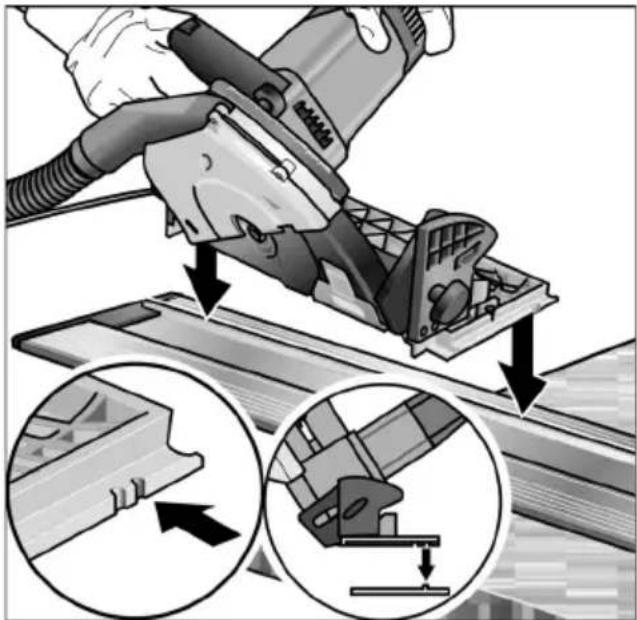

Uso della guida

AVVISO

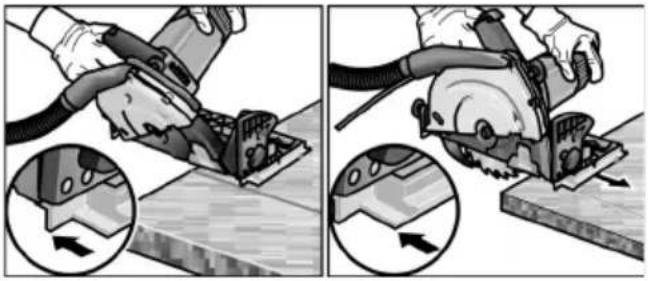

Nell'applicare la sega sulla guida usare lescanalature della guida.

Scanalatura di guida interna («0»):

Angolo di smusso 0^ / - 1^

Scanalatura di guida esterna («45»):

Angolo di smusso >0^

Preintagliare con la guida

Per evitare strappi sulle superfici di pannelli, è possibile praticare un intaglio con un angolo di smusso di < 4^ .

Impostare un angolo di smusso di ca 4^

Regolare la profondità di taglio a ca. 3,3 mm.

Appoggiare la sega con la scanalatura guida interna sulla guida di scorrimento.
Incidere il pannello.
Impostare I'angolo di smusso a 0^
Regolare la profondità di taglio a pieno spessore del materiale con l'aggiunta di 3 mm.
Appoggiare la sega con la scanalatura, quida interna sulla quida di scorrimento.
Segare a spessore intero del pannello.

Lavorare con l'elettroutensile

PRUDENZA!

-Dopo ave spento l'apparecchio, la lamda sega continua brevamente a girare perinerzia.
-Quando la lama di sega in rotazione tocca il pezzo, cui verificarsi un contraccolpo.

AVVISO

Una spinta in avanti troppo forte riduce ilrendimento dell'apparecchio, peggiora laqualità di taglio e riduce la durata della lamada sega.

Segare seguendo l'intaglio

■ Collegare il tubo flessibile di aspirazione.
Regolare la profondità di taglio alla misura necessaria.
■ Se necessario regolare l'angolo di smusso.
■ Inserire la spina di alimentazione.
Accendere l'impianto di aspirazione.
■ Afferrare l'impugnatura con la mano destra.
Appoggiare la piastra base sul pezzo.
Spingere in basso la finestra trasparente fin sulla superficie del pezzo.
Accendere la sega ed attendere chelalama abbia raggiunto la velocità massima.
Spingere la sega in basso fin sullarresto del limitatore della profondità di taglio.
Avvicinare lentamente la sega al materiale.

AVVISO

I riferimenti di taglio sulla piastra base indicano la posizione della lama di sega nel taglio ad angolo retto.

Guidare la sega con avanzamento uniformeattraverso il materiale.
Allafinedetaglio:

• Specnere la sega. La lama di sega continua ancorta brevamente la sua rotazione!
• Quando si solleva la sega, la lama di sega ritorna nella sua posizione iniziale e la cuffia di protezione si blocca.

Allafinedelavoro:

Pulire accuratamente I'eeltroutensile e gli accessori.

i AVVISO

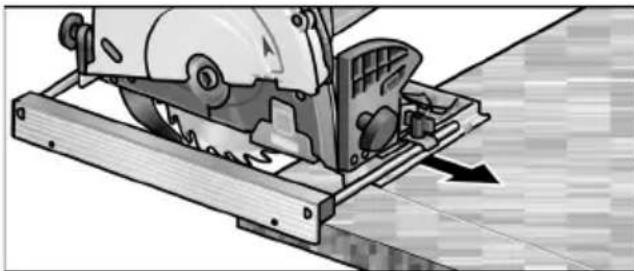

Per la lavorazione di pezzi grandi o per tagliare cordi dritti si cui sono inane fissare un listello o un utensile simile sul pezzo da tagliare e guidare lasega circolare con la piastra base lungo quello sconto aesiliario.

Tagli a tuffo

! PRUDENZA!

-Nei tagli a tuffo I'angolo di smusso delve essere regolato a 0^
-Prendere idonee precauzioni per impedire un contraccolpo, ad es. fissando un travetto di legno sul pezzo dietro all'apparecchio.

Il procedimento nell'ésecuzione di tagli a tuffo corrisponde al paragrafo «Segare seguendo l'intaglio». L'angolo di smusso deve essere 0^ .

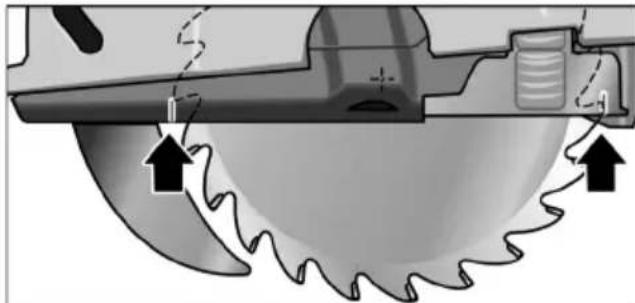

Per un migliorare orientamento nei tagli a tuffo sulla finestra trasparente e sulla cuffia di protezione sono apportati riferimenti (vedi figura). Questi riferimenti contrassegnano la zona di taglio della lama di sega completamente immersa (alla massima profondità di taglio).

Manutenzione e cura

PERICOLO!

Prima di qualsiastilavoro all'elettroutensile estrarre la spina di rete.

Pulizia dell'eletttroutensile

PERICOLO!

Non usare acqua o detergenti liquidi.

Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.
Pulire la piastra base ed i dispositivi di regolazione con pennello e aspirapolvere.
Spruzzare agli tanto le articolazioni con olio per machine.
Pulireanche la guida di scorrimento, per non pregiudicare la corretta guida della sega e di conseguenza la precisione del taglio.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

i AVVISO

Nel periodo di garanzia non vitre le viti sulla carcassa del motore. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

Ricambi ed accessori

Per altri accessori, specialmente utensili ad inserto, consultare il catalogo del produttore. Per i disegni esploso e le liste dei ricambi consultare il nostro除去:

www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Renderere inservibili gli apparecchi fuori usoeliminando il cavo d'alimentazione.

Solo per paesi dell'UE Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettROUTensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità (C)

Dichiariamo sotto la nostra escludiva responsabilità che questo prodotto è conforme alle seguenti norme o documenti normativi: EN 60745 ai sensi delle disposizioni delle direttive 2004/108/CE, 2006/42/CE, 2011/65/CE.

Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

All'acquisto di una macchina nuova FLEX concede 2 anni di garanzia del costruttore, ad iniziare alla data di vendita della macchina all'acquirente ultimo. La garanzia si estende solo ai vizi riconducibili a difetti di materiale e/o di fabbricazione, nonché all'assenza delle proprieta garantite. Per l'esercizio di un diritto di garanzia è necessario esibire il documento originale d'acquisto con la data di vendita.

Le riparazioni in garanzia devono essere eseguite esclusivamente da officine o da stazioni di assistenza autorizzate da FLEX. Un diritto alla garanzia sussiste solo in caso d'uso regolare.

Sono escludi dalla garanzia specialmente l'usura dipendente dal normale funzionamento, l'impiego inappropriato, la macchina parzialmente o completeness smontata, nonché danni derivanti da sovraccoco della macchina, impiego di utensili non autorizzati, difettosi o male utilizzati.

Inoltre danni causati dalla macchina all'utensile impiegato ed al pezzo lavorato, forzatura durante l'impiego, danni indiretti derivanti da manutenzione inappropriata o insufficiente da parte del cliente o di terzi, danni derivanti da effetti esterni o corpi esterni, per es. sabbia o pietre, nonché danni causati da inosservanza delle istruzioni per l'uso, per es. collegamento ad una tensione di rete o tipo di corrente errati. I diritti di garanzia per gli utensili montati e gli accessori sono essere fissi valere solo seassi sono utilizzati con machine per le quali un simile impiego è previsto oppure autorizzato.

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessionse derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.

Contidente

Paralelattura monta:

Montejiet sparnskruvi/iespilešanas skavu paralelattura nostiprināsanai (1.).
lebidiet paralelatturi (attura mala uz augsu vai uz leju) un nostadiet nepiecesamo platumu (2.).
Stingri pievelciet sparnskruves (3.).

Vadstienis (papildaprikojums).

Katra firmas FLEX tehniska servisa centra var iegadaties (800 vai 1600 mm garu) vadsliedi.

Vadotnes garuma palielinašanai kopa var savienot 2 vadstienus.

Papildus katra firmas FLEX tehniska servisa centra var iegadaties savienotajelementu
