INSTRUKCJA OBSŁUGI CSE 55 T Flex

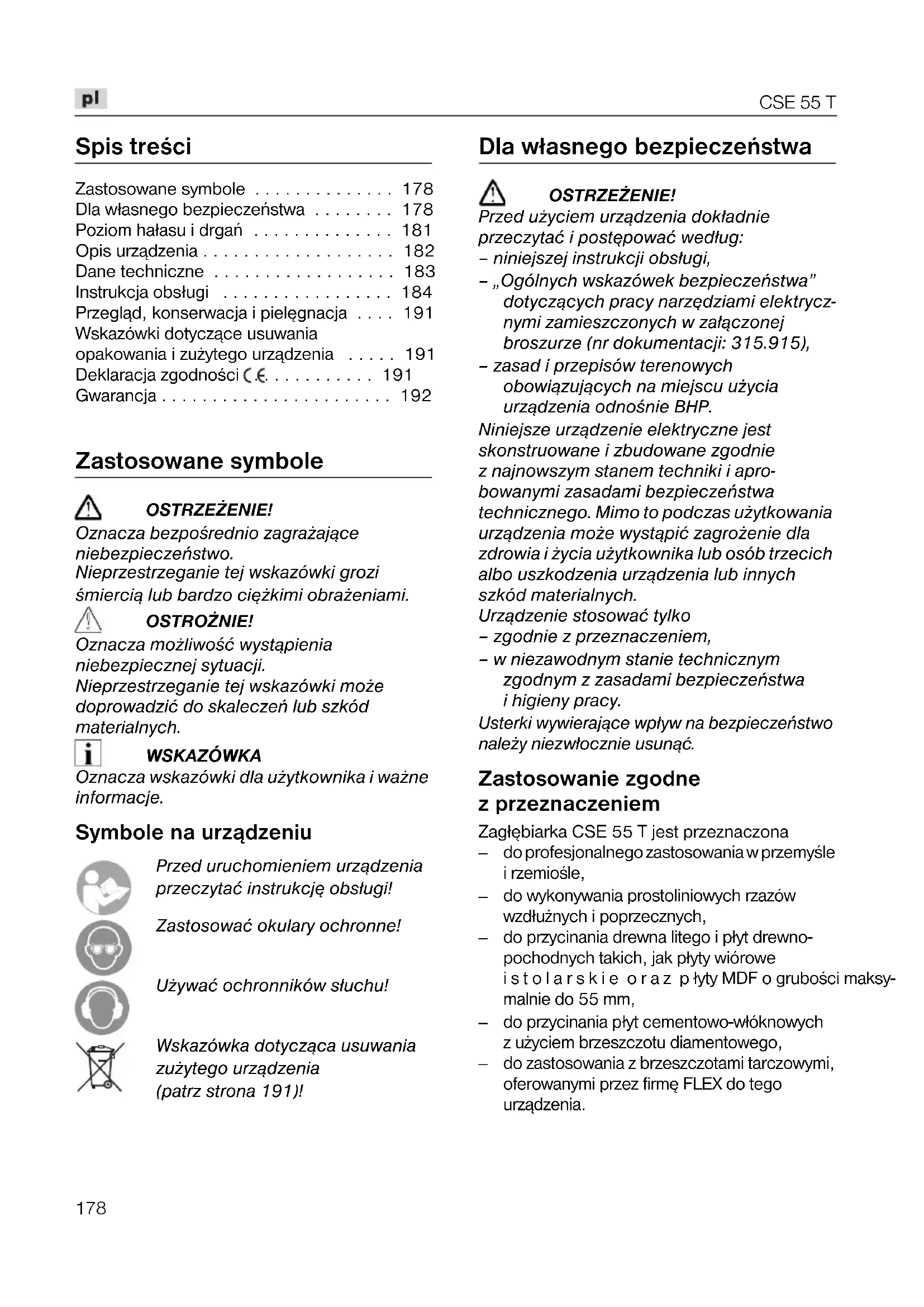

• Spis treœci Zastosowane symbole p. 178
• Dla własnego bezpieczeñstwa p. 178
• Poziom hałasu i drgañ p. 181
• Opis urz¹dzenia p. 182
• Dane techniczne p. 183
• Instrukcja obsługi p. 184
• Przegl¹d, konserwacja i pielêgnacja p. 191
• Wskazówki dotycz¹ce usuwania opakowania i zu¿ytego urz¹dzenia p. 191
• Deklaracja zgodnoœci p. 191
• Gwarancja Zastosowane symbole OSTRZE¯ENIE! Oznacza bezpoœrednio zagra¿aj¹ce niebezpieczeñstwo. Nieprzestrzeganie tej wskazówki grozi œmierci¹ lub bardzo ciê¿kimi obra¿eniami. OSTRO¯NIE! Oznacza mo¿liwoœć wyst¹pienia niebezpiecznej sytuacji. Nieprzestrzeganie tej wskazówki mo¿e doprowadzić do skaleczeñ lub szkód materialnych. WSKAZÓWKA Oznacza wskazówki dla u¿ytkownika i wa¿ne informacje. Symbole na urz¹dzeniu Przed uruchomieniem urz¹dzenia przeczytać instrukcjê obsługi! Zastosować okulary ochronne! U¿ywać ochronników słuchu! Wskazówka dotycz¹ca usuwania zu¿ytego urz¹dzenia (patrz strona 191)! Dla własnego bezpieczeñstwa OSTRZE¯ENIE! Przed u¿yciem urz¹dzenia dokładnie przeczytać i postêpować według: – niniejszej instrukcji obsługi, – „Ogólnych wskazówek bezpieczeñstwa” dotycz¹cych pracy narzêdziami elektrycz- nymi zamieszczonych w zał¹czonej broszurze (nr dokumentacji: 315.915), – zasad i przepisów terenowych obowi¹zuj¹cych na miejscu u¿ycia urz¹dzenia odnoœnie BHP. Niniejsze urz¹dzenie elektryczne jest skonstruowane i zbudowane zgodnie z najnowszym stanem techniki i apro- bowanymi zasadami bezpieczeñstwa technicznego. Mimo to podczas u¿ytkowania urz¹dzenia mo¿e wyst¹pić zagro¿enie dla zdrowia i ¿ycia u¿ytkownika lub osób trzecich albo uszkodzenia urz¹dzenia lub innych szkód materialnych. Urz¹dzenie stosować tylko – zgodnie z przeznaczeniem, – w niezawodnym stanie technicznym zgodnym z zasadami bezpieczeñstwa i higieny pracy. Usterki wywieraj¹ce wpływ na bezpieczeñstwo nale¿y niezwłocznie usun¹ć. Zastosowanie zgodne z przeznaczeniem Zagłêbiarka CSE 55 T jest przeznaczona p. 192

do profesjonalnego zastosowania w przemyœle i rzemioœle,

do wykonywania prostoliniowych rzazów wzdłu¿nych i poprzecznych,

do przycinania drewna litego i płyt drewno- pochodnych takich, jak płyty wiórowe istolarskie oraz płyty MDF o gruboœci maksy- malnie do 55 mm,

do przycinania płyt cementowo-włóknowych z u¿yciem brzeszczotu diamentowego,

do zastosowania z brzeszczotami tarczowymi, oferowanymi przez firmê FLEX do tego urz¹dzenia.CSE 55 T

zastosowanie brzeszczotów HSS oraz tarcz do ciêcia,

u¿ycie stacjonarne, jaki stołowej piły tarczowej,

u¿ytkowanie przy opadach atmosferycznych,

zastosowanie w pomieszczeniach zagro¿o- nych wybuchem. Przepisy bezpieczeñstwa dla pił tarczowych OSTRZE¯ENIE! Wszystkie wskazówki bezpieczeñstwa i u¿ytkowania podane w niniejszej instrukcji nale¿y starannie przeczytać i dokładnie ich przestrzegać. Błêdy wynikaj¹ce z nie- przestrzegania wskazówek bezpieczeñstwa i u¿ytkowania podanych w instrukcji mog¹ spowodować pora¿enie pr¹dem elektrycz- nym, wybuch po¿aru i/lub powa¿ne zranienia u¿ytkownika lub osób postronnych. Proszê starannie przechowywać niniejsz¹ instrukcjê obsługi do póŸniejszego u¿ycia. Technologia ciêcia ZAGRO¯ENIE! Nie zbli¿ać r¹k do obszaru ciêcia ani do brzeszczotu. Drug¹ rêk¹ trzymać dodatkow¹ rêkojeœć lub obudowê silnika. Gdy piła jest trzymana obur¹cz, brzeszczot nie stanowi zagro¿enia skalenia r¹k. Nie wolno wkładać palców pod prze- cinany materiał. Pod obrabianym materiałem osłona nie chroni operatora przed brzeszczotem. Głêbokoœć przycinania nale¿y dopaso- wać do gruboœci materiału. Pod obrabianym materiałem powinna być widoczna niecała wysokoœć zêba. Przycinany materiał nigdy nie trzymać w rêce lub nad nog¹. Obrabiany materiał nale¿y zacisn¹ć w stabilnym uchwycie. Wa¿ne jest dobre zamocowanie obrabia- nego materiału, ¿eby zminimalizować zagro¿enie skaleczenia, zaciœniêcia brzesz- czotu lub utraty kontroli nad obróbk¹. Narzêdzie elektryczne chwytać tylko za przeznaczone do tego izolowane powierzchnie, je¿eli prace prowadzone s¹ w miejscach, gdzie narzêdzie mo¿e zetkn¹ć siê z ukrytym przewodem elektrycznym lub własnym elektrycz- nym przewodem zasilaj¹cym. Kontakt z elektrycznym przewodem znajduj¹cym siê pod napiêciem powoduje przeniesienie napiêcia na metalowe ele- menty urz¹dzenia i prowadzi do pora¿enia pr¹dem elektrycznym. Przy ciêciu wzdłu¿nym zawsze korzystać z przykładnicy lub prostej prowadnicy wzdłu¿ brzegu. To polepsza dokładnoœ ć rzazu i ogranicza mo¿liwoœć zaciœniêcia brzeszczotu. Zawsze stosować brzeszczoty o prawid- łowym rozmiarze i pasuj¹cym otworze do mocowania (np. w kształcie gwiazdy lub okr¹głym). Brzeszczoty niepasuj¹ce do czêœci monta¿owych piły pracuj¹ nierówno i s¹ przyczyn¹ utraty kontroli nad narzêdziem. Nigdy nie stosować uszkodzonych lub błêdnych podkładek lub œrub do mocowania brzeszczotu. Podkładki i œruby do mocowania brzesz- czotu zostały skonstruowane specjalnie do tej piły, do optymalnej mocy ibezpieczeñstwa działania. Przyczyny uderzenia zwrotnego i odpowiednie wskazówki dotycz¹ce bezpieczeñstwa pracy Uderzenie zwrotne to nagła reakcja wywołana przez zahaczenie, zaciœniêcie lub błêdne poło¿enie brzeszczotu, powoduj¹ca niekontro- lowane podniesienie siê piły z obrabianego materiału i jej przesuniêcie siê w kierunku operatora. Gdy brzeszczot ulegnie zahaczeniu lub zaciœniêciu w zamykaj¹cym siê rzazie i zablokuje siê, to siła silnika odrzuca piłê wkierunku operatora. W razie przechylenia lub błêdnego poło¿enia brzeszczotu w rzazie mog¹ zaczepić siê zêby tylnej strony brzeszczotu o powierzchniê materiału, co powoduje wysuniêcie brzesz- czotu z rzazu i odskoczenie piły w kierunku operatora.CSE 55 T

Uderzenie zwrotne jest skutkiem błêdnego lub nieprawidłowego u¿ytkowania piły. Mo¿na tego unikn¹ć stosuj¹c odpowiednie przedsiêwziêcia zabezpieczaj¹ce, które opisane s¹ poni¿ej. Piłê nale¿y mocno trzymać obur¹cz i ramiona trzymać w pozycji umo¿li- wiaj¹cej amortyzowanie siły wyzwala- nej przy uderzeniu zwrotnym. Zawsze przebywać z boku brzeszczotu, nigdy nie ustawiać brzeszczotu w jednej linii z własnym ciałem. W razie uderzenia zwrotnego piła mo¿e odskoczyć do tyłu, jednak operator jest wstanie opanować wyzwolone siły dziêki odpowiednim œrodkom ostro¿noœci. W przypadku zaciœniêcia brzeszczotu lub przerwania pracy, wył¹czyć piłê itrzymać spokojnie obrabiany materiał, a¿ do zatrzymania siê brzeszczotu. Nigdy nie podejmować próby wyjêcia piły z materiału lub przesuwać j¹ wstecz, dopóki brzeszczot jeszcze siê porusza, w przeciwnym razie grozi uderzenie zwrotne. Zbadać i usun¹ć przyczynê zaciœniêcia brzeszczotu. W razie potrzeby uruchomienia piły tkwi¹cej w materiale nale¿y wycentro- wać brzeszczot w rzazie i sprawdzić, czy zêby piły nie s¹ zahaczone w materiale. Je¿eli brzeszczot jest zaciœniêty, to mo¿e nast¹pić wysuniêcie pi ły z materiału albo grozi uderzenie zwrotne przy ponownym uruchomieniu piły. Du¿e płyty podeprzeć tak, ¿eby zmniej- szyć ryzyko uderzenia zwrotnego spowodowanego zaciœniêciem brzeszczotu. Du¿e płyty mog¹ siê bowiem wygi¹ć pod wpływem ciê¿aru własnego. Płyty musz¹ być podparte po obu stronach, zarówno w pobli¿u rzazu, jak i na brzegu. Nie u¿ywać uszkodzonych ani têpych brzeszczotów! Brzeszczoty z têpymi lub błêdnie ustawio- nym zêbami wywołuj¹ zwiêkszone tarcie w za ciasnym rzazie, powoduj¹ zaciœniêcie brzeszczotu i uderzenie zwrotne. Przed przyst¹pieniem do ciêcia dokrêcić osprzêt do regulacji głêbokoœci i k¹ta ciêcia. Je¿eli podczas ciêcia dojdzie do zmiany ustawieñ, to mo¿e nast¹pić zaciœniêcie brzeszczotu i uderzenie zwrotne. Zachować szczególn¹ ostro¿noœć przy ciêciu w istniej¹cych œcianach lub innych niewidocznych obszarach. Zanurzony brzeszczot mo¿e ulec zabloko- waniu niewidocznych strukturach i spowodować uderzenie zwrotne. Funkcja osłony Przed ka¿dym u¿yciem sprawdzić, czy osłona prawidłowo zamyka siê. Nie u¿ywać piły, gdy osłona nie porusza siê swobodnie i nie zamyka siê natych- miastowo. Nigdy nie zaciskać lub przy- wi¹zać osłony, brzeszczot byłby wówczas nieosłoniêty. W razie upadku piły na podło¿e mo¿e nast¹pić wygiêcie osłony. Upewnić siê, ¿e osłona porusza siê swobodnie i przy wszystkich k¹tach i głêbokoœciach ciêcia nie dotyka brzeszczotu ani innych czêœci. Sprawdzić stan i działanie sprê¿yny osłony. Gdy osłona lub sprê¿yna nie działaj¹ w pełni sprawnie, to przed u¿yciem piły oddać j¹ do przeprowadzenia czynnoœci serwisowych. Uszkodzone czêœci, klej¹ce siê osady lub nawarstwienia wiórów powoduj¹ opóŸnione działanie dolnej osłony. Przy wykonywaniu „zagłêbienia“ pod k¹tem nale¿y zabezpieczyć stopê piły przed przesuniêciem bocznym. Przesuniêcie na bok mo¿e spowodować zaciœniêcie brzeszczotu i tym samym uderzenie zwrotne. Nie odstawiać piły na stole warsztato- wym lub podł odze, gdy osłona nie zakrywa brzeszczotu. Nieosłoniêty, wybiegaj¹cy bezwładnoœcio- wo brzeszczot porusza piłê przeciwnie do kierunku ciêcia i wrzyna siê do wszel- kiego materiału. Uwzglêdnić przy tym czas wybiegania bezwładnoœciowego brzeszczotu.CSE 55 T

Funkcja klina rozdzielaj¹cego Stosować klin rozdzielaj¹cy pasuj¹cy do danego brzeszczotu. Klin rozdzielaj¹cy działa skutecznie wtedy, gdy tarcza noœna brzeszczotu jest cieñsza od klina, natomiast zêby s¹ szersze ni¿ gruboœć klina. Ustawić klin rozdzielaj¹cy zgodnie z opisem w instrukcji eksploatacji. Niewłaœciwa gruboœć, pozycji i poło¿enie mog¹ być przyczyn¹ braku skutecznego zapobiegania uderzeniom zwrotnym. Klin rozdzielaj¹cy musi znajdować siê w rzazie, ¿eby mógł skutecznie działać. Przy krótkich rzazach klin rozdzielaj¹cy nie zapobiega skutecznie uderzeniom zwrotnym. Nie u¿ytkować piły z wygiêtym klinem rozdzielaj¹cym. Nawet niewielka usterka mo¿e zmniejszyć szybkoœć zamykania osłony. Dodatkowe przepisy bezpieczeñstwa pracy Nie zbli¿ać r¹k do wylotu wiórów. Niebezpieczeñstwo skaleczenia na wiruj¹cych czêœciach. Nie u¿ytkować piły trzymaj¹c j¹ nad głow¹. W ten sposób brak dostatecznej kontroli nad elektronarzêdziem. Nie u¿ytkować elektronarzêdzia wsposób stacjonarny. Ono nie nadaje siê do pracy ze stołem pilarki. Nie u¿ywać ¿adnych brzeszczotów ze stali HSS. Takie brzeszczoty łatwo ulegaj¹ połamaniu. Nie ci¹ć ¿adnych metali ¿elaznych. ¯arz¹ce siê wióry mog¹ spowodować zapłon w odsysaniu pyłu. Napiêcie i czêstotliwoœć sieci elektrycz- nej musz¹ być zgodne z wartoœciami podanymi na tabliczce znamionowej urz¹dzenia. Poziom hałasu i drgañ Wartoœci poziomu hałasu i drgañ okreœlone zostały zgodnie z norm¹ EN 60745. Poziom hałasu wywołanego przez urz¹dzenie zmierzony na stanowisku pracy (A) wynosi w normalnym przypadku: – Poziom ciœnienia akustycznego: 92 dB(A); – Poziom hałasu podczas pracy: 103 dB(A); – Dokładnoœć: K = 3 dB. Całkowita wartoœć drgañ: – Wartoœć emisji: a

– Dokładnoœć: K = 1,5 m/s

OSTRO¯NIE! Podane wartoœci pomiarowe odnosz¹ siê do nowych urz¹dzeñ. Wartoœci poziomu hałasu i drgañ zmieniaj¹ siê podczas codziennego u¿ytkowania. WSKAZÓWKA Wartoœć poziomu drgañ podana w niniejszej instrukcji zmierzona jest zgodnie z metod¹ pomiarow¹ podan¹ norm¹ EN 60745 i mo¿e być u¿yta do wzajemnego porównywania narzêdzi elektrycznych. Nadaje siê ona równie¿ do prowizorycznego okreœlenia obci¹¿enia drganiami. Podana wartoœć poziomu drgañ odnosi siê do podstawowego zastosowania narzêdzia elektrycznego. Jednak w przypadku u¿ycia urz¹dzenia do innego zastosowania, zinnym wyposa¿eniem albo w przypadku zaniedbañ w przegl¹dach i konserwacji, rzeczywisty poziom drgañ mo¿e odbiegać od podanych wartoœci. Mo¿e to znacznie zwiêkszyć obci¹¿enie drganiami w całkowitym czasie pracy. W celu dokładnego okreœlenia rzeczywistego obci¹¿enia drganiami nale¿y uwzglêdnić równie¿ czas, w którym urz¹dzenie jest wył¹czone albo wł¹czone, ale właœciwie nie u¿ytkowane. Mo¿e to znacznie zredukować obci¹¿enie drganiami w całkowitym czasie pracy. Proszê wprowadzić dodatkowe œrodki bezpieczeñstwa w celu ochrony u¿ytkownika przed oddziaływaniem drgañ, jak na przykład: przegl¹d i konserwacja urz¹dzeñ elektrycznych i wyposa¿enia, zastosowanie œrodków zapew- niaj¹cych utrzymanie dłoni w cieple, odpowied- nia organizacja procesów roboczych. OSTRO¯NIE! Przy ciœnieniu akustycznym powy¿ej 85 dB(A) zakładać ochronniki słuchu.CSE 55 T

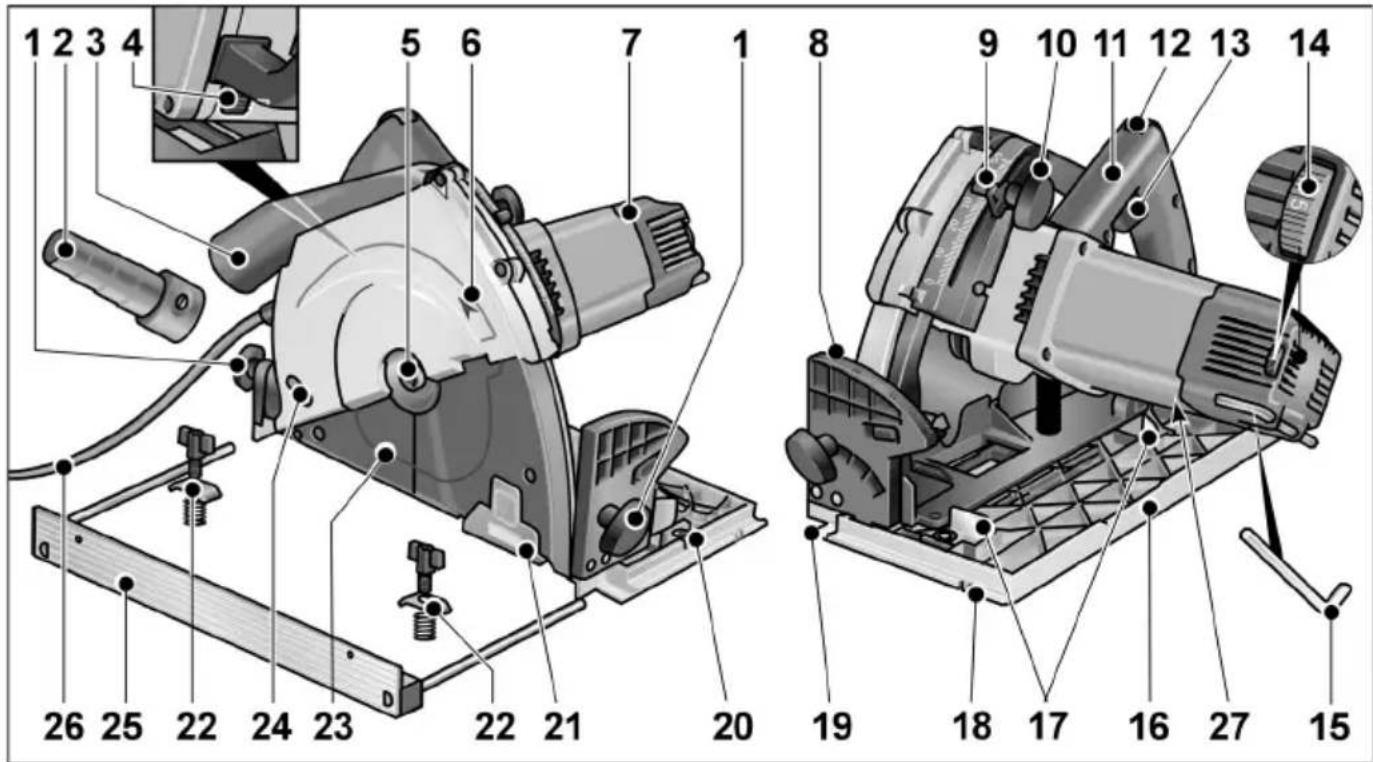

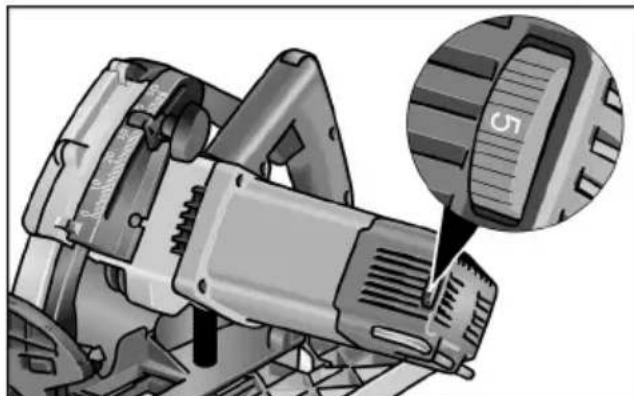

Opis urz¹dzenia 1 Œruba z gałk¹ do ustawienia k¹ta nachylenia 2 Adapter uniwersalny do wê¿a odsy- sania z przył¹czem zatrzaskowym (Ø 32 mm) 3 Wylot wiórów/króciec do podł¹cze- nia instalacji odsysaj¹cej 4 Blokada wrzeciona 5 Œrubê mocuj¹c¹/Kołnierz mocuj¹cy 6Strzałka kierunku obrotu 7 Obudowa silnika 8 Skala do ciêcia pod k¹tem 9 Skala do nastawiania głêbokoœci ciêcia 10 Œruba z gałk¹ do ustawienia głêbokoœci ciêcia 11 Uc hw yt 12 Przycisk blokady przeł¹cznika 13 Przeł¹cznik 14 Kółko nastawcze liczby obrotów 15 Klucz do gniazd szeœciok¹tnych 16 Stolik 17 DŸwignia do ustawienia -1° 18 Wewnêtrzny/zewnêtrzny rowek wodz¹cy 19 Zaznaczanie ciêcia (0°/45°) 20 Gwint do zamocowania równoległego opornika dystansowego 21 Przesuwne okienko 22 Œruba motylkowa/pał¹k zaciskowy * do zamocowania równoległego opornika dystansowego 23 Osłona tarczy 24 Otwór do ustawienia klina rozdzielaj¹cego 25 Zderzak równoległy * 26 Kabel sieciowy 5,0 m z wtyczk¹ 27 Tabliczka znamionowa

• opcjonalinieCSE 55 T

Dane techniczne *opcjonalinie Typ urz¹dzenia CSE 55 T Napiêcie sieciowe V/Hz 230/50 Klasa ochrony II/ Moc pobierana W 1350 Liczba obrotów biegu jałowego obr./min 2600–5200 Prêdkoœć ciêcia m/s 22–44 Otwór mocowania brzeszczotu mm 20 Œrednica brzeszczotu (max/min) mm 160/149 max szerokoœć rzazu mm 1,8 Głêbokoœć ciêcia mm 0–55 Głêbokoœć ciêcia z szyn¹ prowadz¹c¹ * mm 0–49 Ciêcie pod k¹tem -1°–48° Ciê¿ar zgodnie z procedur¹ „EPTA 01/2003“ (bez elektrycznego przewodu zasilaj¹cego)

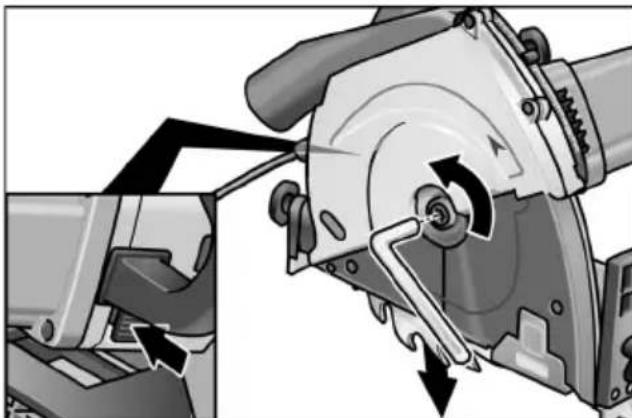

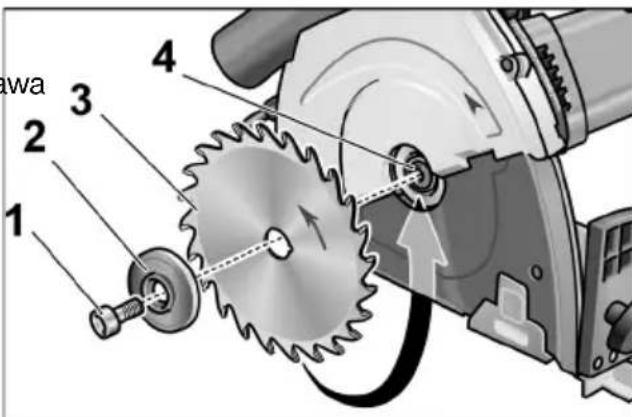

Instrukcja obsługi OSTRZE¯ENIE! Przed przyst¹pieniem do jakichkolwiek prac przy urz¹dzeniu elektrycznym, nale¿y najpierw wyj¹ć wtyczkê z gniazdka sieciowego. Przed uruchomieniem Rozpakować urz¹dzenie elektryczne wraz zwyposa¿eniem, sprawdzić czy dostawa jest kompletna, a urz¹dzenie nie uległo uszkodzeniu podczas transportu. OSTRO¯NIE! Napiêcie i czêstotliwoœć sieci elektrycznej musz¹ być zgodne z wartoœciami podanymi na tabliczce znamionowej urz¹dzenia. Mocowanie lub wymiana brzeszczotu WSKAZÓWKA Zaleca siê stosowanie tylko brzeszczotów tarczowych oferowanych przez firmê FLEX do tego urz¹dzenia. Wyj¹ć wtyczkê z gniazdka sieciowego. Nacisn¹ć blokadê wrzeciona i przytrzymać wciœniêt¹. Poluzować œrubê mocuj¹c¹ poprzez obrót w kierunku przeciwnym do ruchu wskazó- wek zegara za pomoc¹ klucza do œrub z gniazdem szeœciok¹tnym, który nale¿y do zakresu dostawy. Odkrêcić œrubê mocuj¹c¹ (1) i zdj¹ć przedni kołnierz mocuj¹cy (2). Brzeszczot (3) wyj¹ć w dół z obudowy. OSTRO¯NIE! –Zwracać uwagê na pozycjê monta¿u tylnego (4) i przedniego kołnierza mocuj¹cego (2). – Kierunek ostrzy zêbów (kierunek strzałki na brzeszczocie) musi być zgodny ze strzałk¹ kierunku obrotów umieszczonej na obudowie. W razie (4) potrzeby oczyœcić tylny i przedni kołnierz mocuj¹cy (2). Brzeszczot wprowadzić z dołu do obudowy. Zało¿yć przedni kołnierz mocuj¹cy (2) zwracaj¹c uwagê, aby pierœcieñ zwrócony był na zewn¹trz i przykrêcić rêk¹ œrubê mocuj¹c¹ (1) w kierunku zgodnym z ruchem wskazówek zegara. Nacisn¹ć blokadê wrzeciona i przytrzymać wciœniêt¹. Œrubê mocuj¹c¹ (1) dokrêcić kluczem do œrub z gniazdem szeœciok¹tnym. Ustawienie klina rozdzielaj¹cego OSTRO¯NIE! Nigdy nie u¿ywać zagłêbiarki bez klina rozdzielaj¹cego. Klin rozdzielaj¹cy zapobiega zaciskaniu brzeszczotu przy ciêciu wzdłu¿nym. W celu zapewnienia skutecznego działania nale¿y prawidłowo ustawić klin rozdzielaj¹cy (patrz rys.).CSE 55 T

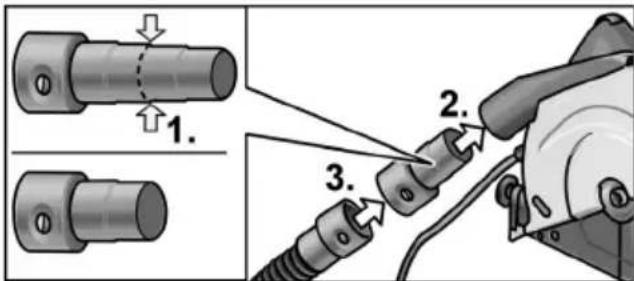

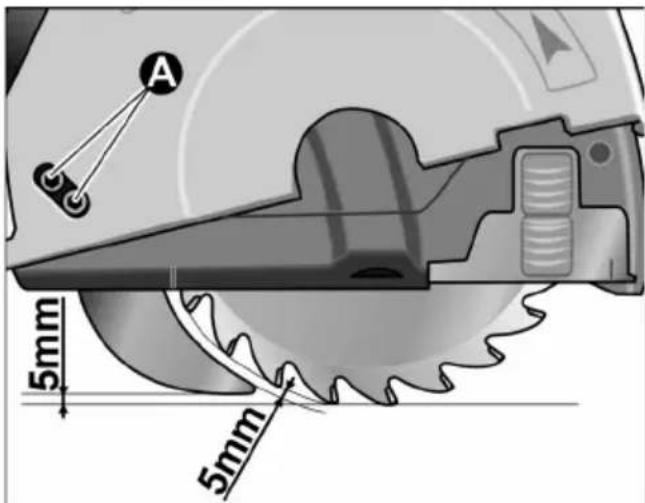

Po ka¿dej wymianie brzeszczotu sprawdzić ustawienie klina rozdzielaj¹cego. W celu przesuniêcia klina rozdzielaj¹cego: Ustawić maksymaln¹ głêbokoœć ciêcia (patrz rys.). Nacisn¹ć do góry blokadê wł¹cznika i stopê piły całkowicie dostawić. W otworze w obudowie do ustawiania klina rozdzielaj¹cego (A) stan¹ siê widoczne dwie œruby z łbem walcowym. Odkrêcić obie œruby kluczem imbusowym. Ustawić prawidłowo klin rozdzielaj¹cy. Dokrêcić dwie œruby z łbem walcowym. Stopê piły odchylić z powrotem. Zasysanie wiór OSTRZE¯ENIE! Pyły emitowane przy szlifowaniu materiałów takich jak warstwy farb i lakierów zawieraj¹- cych ołów, niektóre rodzaje drewna, materiały mineralne i metalowe mog¹ bezpoœrednio zagra¿ać u¿ytkownikowi oraz osobom trzecim znajduj¹cym siê w pobli¿u miejsca u¿ytkowania urz¹dzenia. Wdychanie i dotykanie tych pyłów mo¿e doprowadzić do schorzenia dróg oddecho- wych i/lub wyst¹pienie reakcji alergicznych. –Zapewnić dobre wietrzenie na stanowisku pracy! – Je¿eli to mo¿liwe, nale¿y odsysać pyły poprzez zastosowanie odkurzacza prze- mysłowego. – Zaleca siê zastosowanie przeciwpyłowej maski ochronnej z filtrem klasy P2. Zapobiegać nagromadzeniu siê pyłu na stanowisku pracy. Pyły mog¹ łatwo ulec zapaleniu. Uniwersalny adapter skrócić przy 2 stopniu (1.) Uniwersalny adapter wsun¹ć do króćca podł¹czeniowego (2.). Przymocować w¹¿ odsysania do adapteru. Przył¹czyć w¹¿ odsysaj¹cy do odkurzacza przemysłowego. Przestrzegać przepisów i wskazówek podanych w instrukcji obsługi odkurzacza przemysłowego! Sprawdzić prawidłowoœć zamocowania! Nastawianie głêbokoœci ciêcia WSKAZÓWKA W celu uzyskania optymalnych rezultatów ciêcia, głêbokoœć ciêcia powinna być 2–5 mm wiêksza ni¿ gruboœć przecinanego materiału. Wyj¹ć wtyczkê z gniazdka sieciowego.

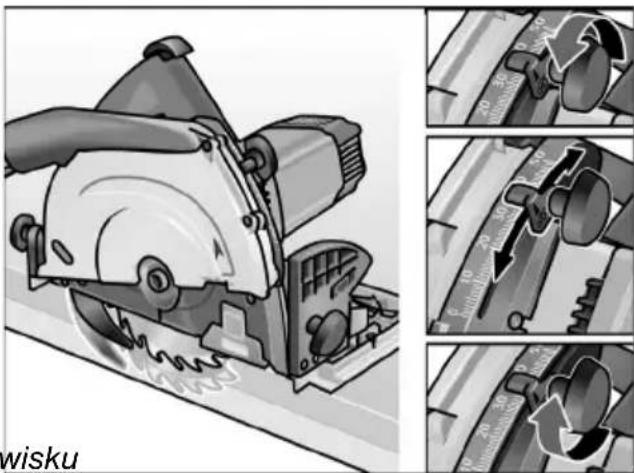

Odkrêcić œrubê z gałk¹ do ustawienia głêbokoœci ciêcia.

Ustawić wymagan¹ głêbokoœć ciêcia na skali.

Dokrêcić œrubê z gałk¹. Piła wcina siê maksymalnie, a¿ do wstêpnie ustawionej głêbokoœci ciêcia.CSE 55 T

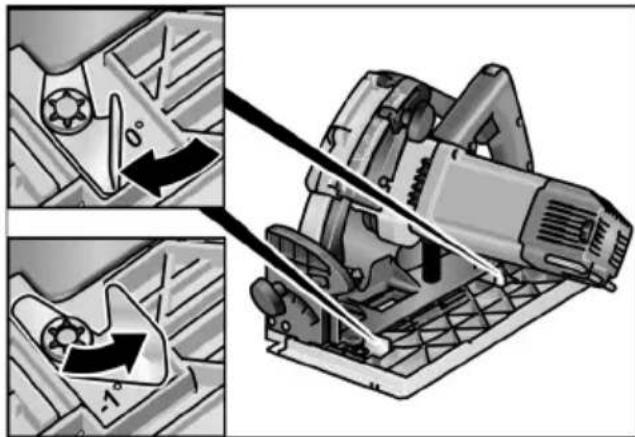

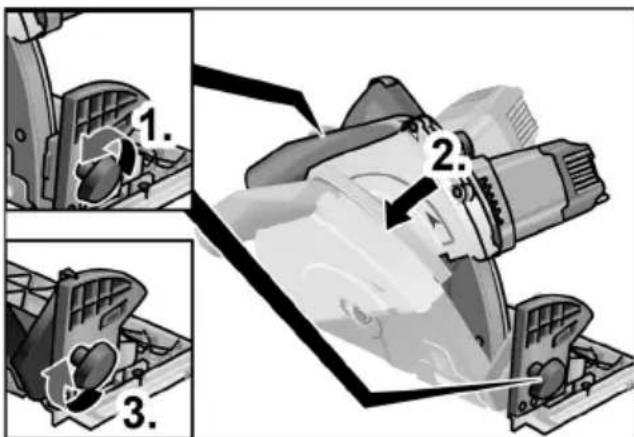

WSKAZÓWKA Przy pracy z szyn¹ prowadnicy (dostêpn¹ jako opcja) musi być wykorzystany obszar wskazówki ustawienia głêbokoœci ciêcia oznakowany literami „GRS“! Ustawienie k¹ta nachylenia WSKAZÓWKA Głêbokoœć ciêcia z nachyleniem jest mniejsza ni¿ wartoœć wskazywana na skali dla głêbokoœci. Wyj¹ć wtyczkê z gniazdka sieciowego. Odkrêcić œruby z gałkami (1.). Nastawić odpowiedni k¹t ciêcia za pomoc¹ skali (2.). Dokrêcić œruby z gałkami (3.). Ustawianie 1° WSKAZÓWKA W wyniku lekko skoœnego ustawienia brzeszczotu osi¹gany jest rzaz z tyłu bez zadziorów na stronie dolnej płyty. Po obróceniu strony dolnej płyty do góry i dostawieniu razem jest uzyskiwana perfekcyjna ciasna szczelina. Wyj¹ć wtyczkê z gniazdka sieciowego. Odkrêcić œruby z gałk¹ do ustawienia k¹ta nachylenia ciêcia . Obrócić obie dŸwignie do ustawienia -1°. Wybrane ustawienie (-1°) jest widoczne. Dokrêcić œrubê z gałk¹. W celu przywrócenia pozycji 0°: Odkrêcić œruby z gałk¹ do ustawienia k¹ta nachylenia ciêcia . Nieco przechylić piłê (~5°) Obracać obie dŸwignie, a¿ widoczne bêdzie ustawieni „0°“. Stopê piły odchylić z powrotem. Dokrêcić œrubê z gałk¹. Regulacja liczby obrotów Kołem nastawnym mo¿na zmieniać liczbê obrotów bezstopniowo od 1 (niska liczba obrotów) do 6 (wysoka liczba obrotów) tak¿e podczas pracy urz¹dzenia. W ten sposób mo¿na optymalnie dopaso- wać prêdkoœć ciêcia do danego materiału i warunków pracy.CSE 55 T

Wł¹czanie i wył¹czanie OSTRO¯NIE! Ze wzglêdu na bezpieczeñstwo przeł¹cznik nie jest blokowany i podczas ciêcia musi być przytrzymywany w pozycji wciœniêcia. Blokada wł¹czenia zapobiega niezamierzo- nemu wł¹czeniu i blokuje osłonê. Piłê wł¹czać zawsze dopiero w pozycji roboczej. Nacisn¹ć do góry blokadê wł¹cznika i przytrzymać j¹ wciœniêt¹ (1.). Nacisn¹ć przycisk przeł¹cznika i przytrzy- mać wciœniêty (2.). Zwolnić przycisk blokady (gdy piła jest wciêta do materiału). W celu wył¹czenia: Zwolnić przeł¹cznik. Zderzak równoległy (opcjonalnie) OSTRZE¯ENIE! Przed przyst¹pieniem do jakichkolwiek prac przy urz¹dzeniu elektrycznym, nale¿y najpierw wyj¹ć wtyczkê z gniazdka sieciowego. WSKAZÓWKA Aby umo¿liwić przechowywanie przecinarki w walizce transportowej, która nale¿y do zakresu dostawy, nale¿y zdemontować równoległy opornik dystansowy. Prowadnica równoległa mo¿e być montowana po lewej albo prawej stronie piły, patrz¹c w kierunku ciêcia. Brzeg prowadnicy mo¿na montować skiero- wany do góry lub na dół. KrawêdŸ opornika do góry zwiêksza powierzchniê stolika przecinarki. KrawêdŸ opornika na dół ułatwia ciêcie równoległe do krawêdzi obrabianego materiału. Montowanie równoległego opornika dystansowego:CSE 55 T

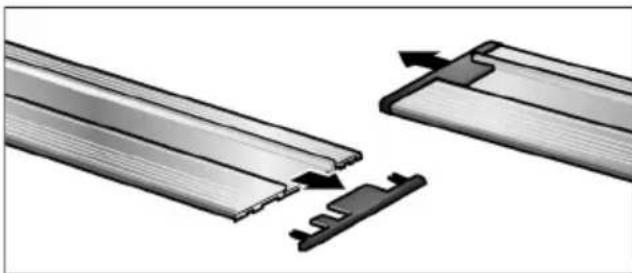

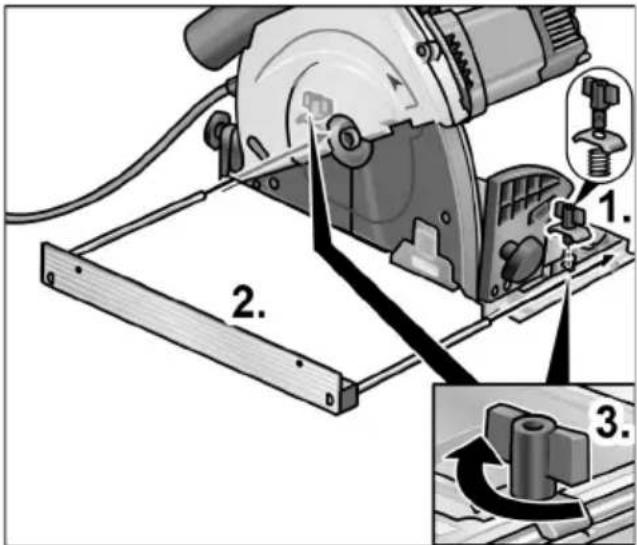

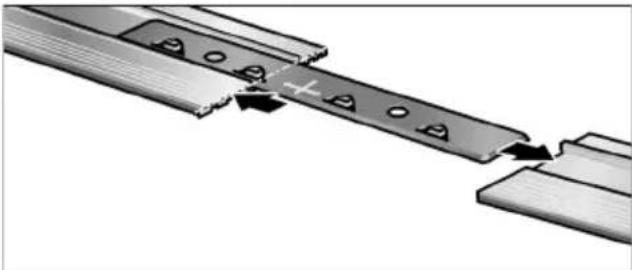

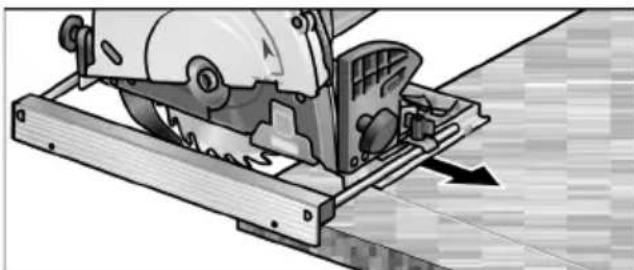

Zamontować œrubê motylkow¹/pał¹k zaciskowy do mocowania prowadnicy równoległej (1.). Wsun¹ć równoległy opornik dystansowy (krawêdŸ oporowa skierowana do góry lub na dół) i nastawić na ¿¹dan¹ szerokoœć (2.). Dokrêcić œruby motylkowe (3.). Szyna prowadz¹ca (opcjonalnie). Szyna prowadnica (o długoœci 800 lub 1600 mm) jest do nabycia w ka¿dym centrum serwisowym firmy FLEX. W celu przedłu¿enia prowadnicy poł¹czyć razem 2 szyny prowadz¹ce. Ponadto jest do nabycia ł¹cznik w ka¿dym centrum serwisowym firmy FLEX. Monta¿ ł¹cznika: Zdj¹ć nakładki z koñcówek szyn prowadz¹cych. Wsun¹ć ł¹cznik do połowy w ka¿d¹ szynê. Dokrêcić mimoœrody (4x). „Przycinanie“ szyny prowadz¹cej: WSKAZÓWKA Przed pierwszym zastosowaniem szyny prowadz¹cej nale¿y przyci¹ć ochraniacz dociskowy do odpowiedniej szerokoœci. Zaleca siê u¿ycie nowej tarczy tn¹cej. Ustawić k¹t nachylenia na 0°. Nastawić głêbokoœć ciêcia na 15 mm (1.).CSE 55 T

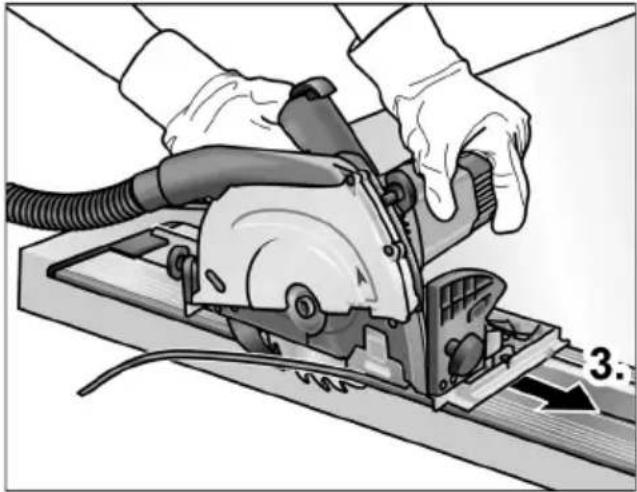

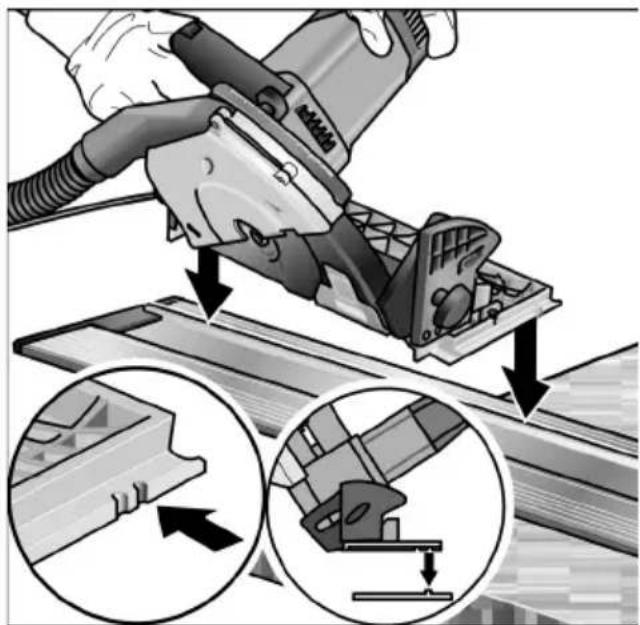

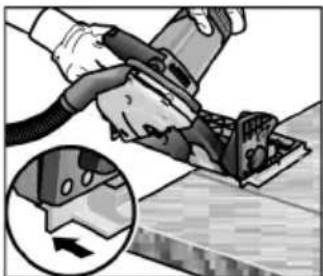

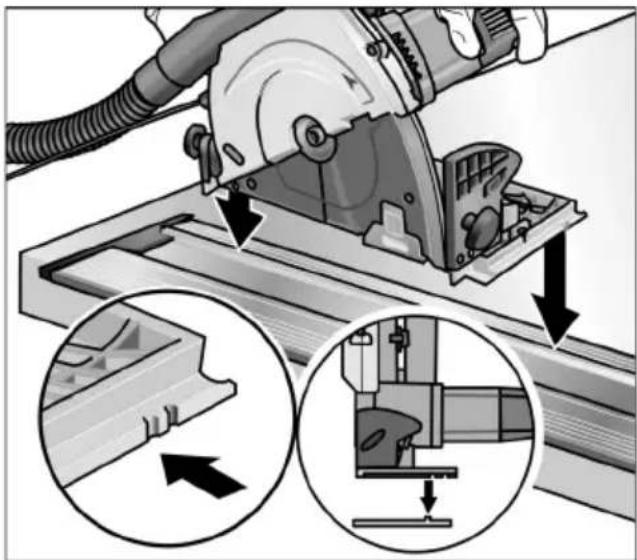

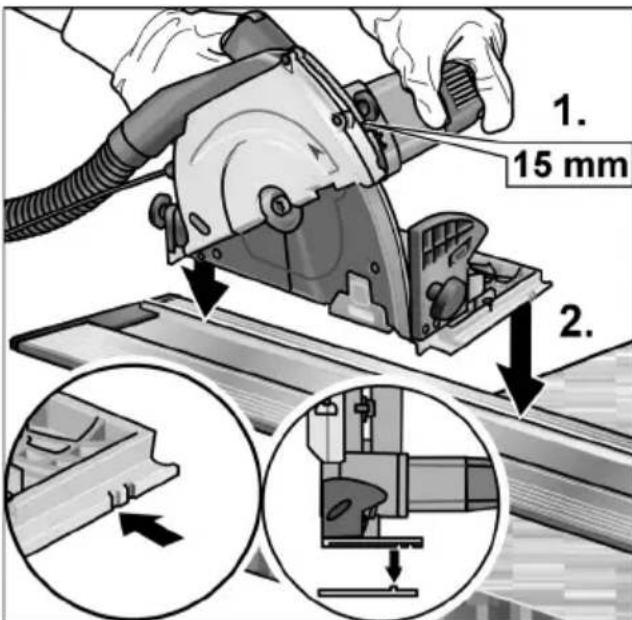

Poło¿yć szynê prowadz¹c¹ na stabilnej, płaskiej podkładce w taki sposób, aby ochraniacz dociskowy wystawał do przodu. Wł¹czyć przecinarkê. Wprowadzić przecinarkê wewnêtrznym rowkiem na szynê prowadz¹c¹ (2.). Przesuwać przecinarkê równomiernie w kierunku ciêcia, a¿ do koñca szyny prowadz¹cej (3.). Zastosowanie szyny prowadz¹cej WSKAZÓWKA Przy nakładaniu przecinarki na szynê prowadz¹c¹ wykorzystać rowki prowadz¹ce. Wewnêtrzny rowek prowadz¹cy (”0”): K¹t nachylenia 0°/-1° Zewnêtrzny rowek prowadz¹cy („45“): K¹t nachylenia > 0° Nacinanie wstêpne z szyn¹ prowadnicy W celu unikniêcia zadziorów na powierzchni płyt mo¿na wykonać naciêcie wstêpne po k¹tem nachylenia < 4° Ustawić k¹t nachylenia na około 4°. Nastawić głêbokoœć ciêcia na ok. 3,3 mm. Wprowadzić przecinarkê wewnêtrznym rowkiem na szynê prowadz¹c¹. Wykonać naciêcie wstêpny płyty. Ustawić k¹t nachylenia na 0°. Głêbokoœć ciêcia ustawić na cał¹ gruboœć materiału plus jeszcze 3 mm. Wprowadzić przecinarkê wewnêtrznym rowkiem na szynê prowadz¹c¹. Przeci¹ć cał¹ gruboœć płyty. Praca narzêdziem elektrycznym OSTRO¯NIE! –Po wył¹czeniu urz¹dzenia brzeszczot porusza siê jeszcze krótki czas. – W chwili styku wiruj¹cego brzeszczotu zmateriałem mo¿e wyst¹pić uderzenie zwrotne. WSKAZÓWKA Za du¿y posuw zmniejsza wydajnoœć piły, pogarsza jakoœć rzazu i skraca okres trwałoœci brzeszczotu.CSE 55 T

Ciêcie po zarysowaniu

Podł¹czyć w¹¿ odsysania.

Głêbokoœć ciêcia nastawić na ¿¹dany wymiar.

W razie potrzeby ustawić k¹ta nachylenia.

Wło¿yć wtyczkê do gniazdka sieciowego.

Wł¹czyć odkurzacz przemysłowy.

Stopê piły oprzeć na materiale do obróbki.

Okienko przesun¹ć w dół, a¿ do powierzchni materiału.

Wł¹czyć przecinarkê i zaczekać, a¿ tarcza przecinarki uzyska maksymaln¹ liczbê obrotów.

Piłê nacisn¹ć w dół, a¿ do oporu do ogranicznika głêbokoœci ciêcia.

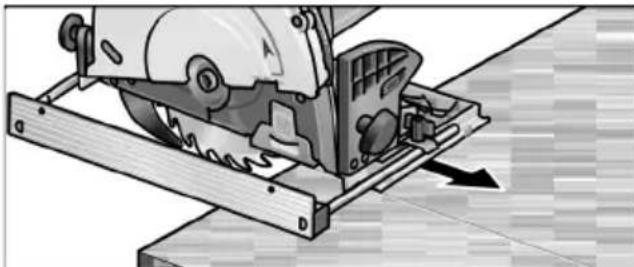

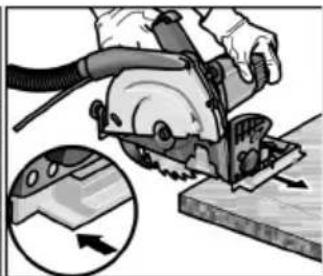

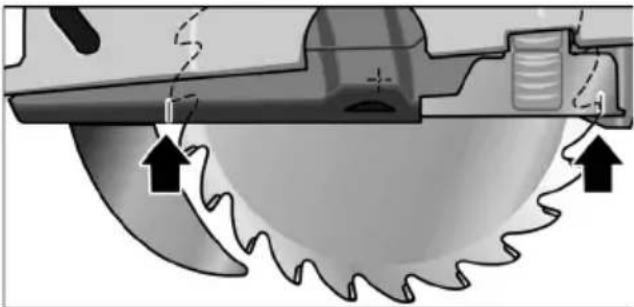

Poprowadzić przecinarkê powoli do materiału. WSKAZÓWKA Zaznaczenia rzazu na stopie piły wskazuj¹ pozycjê brzeszczotu przy prostopadłym ciêciu. Prowadzić przecinarkê równomiernym posuwem przez materiał. Po zakoñczeniu ciêcia: –Wył¹czyć przecinarkê. Tarcza tn¹ca obraca siê jeszcze jakiœ czas! – Przy podniesieniu piły wraca brzeszczot do poło¿enia wyjœciowego i osłona zostanie zablokowana. Po zakoñczeniu pracy: Urz¹dzenie elektryczne i narzêdzia nale¿y dokładnie wyczyœcić. WSKAZÓWKA Do obróbki du¿ych materiałów lub ciêcia prostych krawêdzi mo¿na równie¿ przymoco- wać listwê do materiału i stopê piły tarczowej prowadzić wzdłu¿ takiej prowadnicy pomoc- niczej. Ciêcie posuwem wgłêbnym OSTRO¯NIE! –Przy zagłêbianiu musi być ustawiony k¹t nachylenia na 0°. –Podj¹ć stosowne œrodki ostro¿noœci w celu unikniêcia uderzenia zwrotnego, np. mocuj¹c za urz¹dzeniem krawêdziak na materiale do obróbki. Przebieg wykonywania zagłêbiania jest zgodny z opisem w rozdziale „Piłowanie po naciêciu“. K¹t nachylenia musi wynosić 0°. W celu lepszej orientacji przy zagłêbianiu wystêpuj¹ znaczniki na okienku i na osłonie (patrz rysunek). Te znaki okreœlaj¹ obszar ciêcia w pełni zagłêbionego brzeszczotu (przy maksymalnej głêbokoœci ciêcia).CSE 55 T

Przegl¹d, konserwacja i pielêgnacja OSTRZE¯ENIE! Przed przyst¹pieniem do jakichkolwiek prac przy urz¹dzeniu elektrycznym, nale¿y najpierw wyj¹ć wtyczkê z gniazdka sieciowego. Czyszczenie urz¹dzenia elektrycznego OSTRZE¯ENIE! Nie wolno stosować wody ani ¿adnych płynnych œrodków czyszcz¹cych.

Wnêtrze obudowy i silnik nale¿y regularnie przedmuchiwać suchym, sprê¿onym powietrzem.

Stopê piły i osprzêt do ustawiania oczyœcić odkurzaczem i pêdzlem.

Od czasu do czasu natryskać przeguby olejem maszynowym.

Wyczyœcić równie¿ szynê prowadz¹c¹, aby unikn¹ć niekorzystnego wpływu zanieczysz- czeñ na prowadzenie przecinarki i zwi¹zan¹ ztym dokładnoœć ciêcia. Naprawy Naprawy urz¹dzenia zlecać do wykonania wył¹cznie w punkcie serwisowym autoryzo- wanym przez producenta. WSKAZÓWKA Œrub znajduj¹cych siê na korpusie urz¹dzenia nie wolno odkrêcać w okresie wa¿noœci gwarancji. W przypadku nieprzestrzegania tego zalecenia, wygasaj¹ prawa do roszczeñ z tytułu gwarancji udzielonej przez producenta. Czêœci zamienne i wyposa¿enie dodatkowe Wyposa¿enie dodatkowe, a szczególnie narzêdzia, które dopuszczone s¹ do zastosowania z tym urz¹dzeniem, mo¿na znaleŸć w katalogach producenta. Rysunek wybuchowy i listê czêœci zamiennych mo¿na znaleŸć na naszej stronie internetowej: www.flex-tools.com Wskazówki dotycz¹ce usuwania opakowania i zu¿ytego urz¹dzenia OSTRZE¯ENIE! Wysłu¿one urz¹dzenia uczynić niezdatnymi do u¿ycia poprzez usuniêcie elektrycznego przewodu zasilaj¹cego. Tylko dla krajów EU Proszê nie wyrzucać narzêdzi elektrycznych do domowych œmieci! Zgodnie z dyrektyw¹ Unii Europejskiej 2002/96/WE o odpadach elektrycznych i elektronicznych oraz jej przejêciem do prawa narodowego istnieje obowi¹zek zbierania narzêdzi elektrycznych celem odzysku surowców wtórnych i utylizacji. WSKAZÓWKA Aktualne informacje o sposobie usuniêcia zu¿ytego urz¹dzenia mo¿na uzyskać w punkcie zakupu. Deklaracja zgodnoœci Oœwiadczamy na własn¹ odpowiedzialnoœć, ¿e produkt odpowiada ni¿ej wymienionym normom i dokumentom normatywnym: EN 60745 zgodnie z wymaganiami rozporz¹dzenia 2004/108/WE, 2006/42/WE, 2011/65/WE. Odpowiedzialny za dokumentacjê techniczn¹: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Gwarancja Przy zakupie nowego urz¹dzenia firma FLEX udziela 2 lata gwarancji producenta, poczynaj¹c od daty nabycia przez u¿ytkownika. Gwarancj¹ objête s¹ tylko wady urz¹dzenia wynikaj¹ce z błêdów materiałowych i/lub produkcyjnych, oraz niespełnienia zapewnionych właœciwoœci. W przypadku wyst¹pienia roszczenia gwarancyjnego nale¿y doł¹czyć oryginalny dowód sprzeda¿y z dat¹ zakupu Naprawy mo¿e dokonać wył¹cznie warsztat lub serwis posiadaj¹cy autoryzacjê firmy FLEX. Prawo do roszczeñ gwarancyjnych przysługuje tylko w przypadku u¿ycia urz¹dzenia zgodnie z jego przeznaczeniem. Gwarancja nie obejmuje w szczególnoœci zu¿ycia wynikaj¹cego z eksploatacji, usterek spowodowanych niewłaœciw¹ obsług¹ i u¿ytkowaniem, czêœciowo lub całkowicie zdemontowanych urz¹dzeñ, jak równie¿ szkód spowodowanych przeci¹¿eniem urz¹dzenia, u¿yciem niedopuszczonych, uszkodzonych, lub niewłaœciwie zastosowanych narzêdzi, szkód spowodowanych przez maszynê na narzêdziach lub materiale obrabianym, szkód spowodowanych przez u¿ycie siły, oraz nastêpstw niewłaœciwych lub niewystarczaj¹cych przegl¹dów i konserwacji wykonywanych przez u¿ytkownika lub osoby trzecie, uszkodzeñ spowodowanych działaniami zewnêtrznymi lub ciałami obcymi, jak np. piasek, kamienie, jak równie¿ szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji u¿ytkowania i obsługi, jak np. podł¹czenie do Ÿródła pr¹du oniewłaœciwym napiêciu lub rodzaju pr¹du. Narzêdzia i wyposa¿enie dodatkowe objête s¹ gwarancj¹ tylko wtedy, je¿eli zastosowane zostały z maszyn¹, dla której takie u¿ycie jest przewidziane lub dopuszczone. Wył¹czenie z odpowiedzialnoœci Producent nie odpowiada za szkody i stracone zyski spowodowane przerw¹ w działalnoœci gospodarczej zakładu, której przyczyn¹ był nasz wyrób lub niemo¿liwoœć jego zastosowania. Producent i jego przedstawiciel nie odpowiadaj¹ za szkody spowodowane niewłaœciwym u¿yciem urz¹dzenia lub powstałe przy u¿yciu urz¹dzenia w powi¹zaniu z wyrobami innych producentów.CSE 55 T
