LIETOŠANAS INSTRUKCIJA CSE 55 T Flex

• Saturs Izmantotie simboli p. 265
• Jūsu drošībai p. 265
• Trokšòi un vibrācija p. 268
• Īss apskats p. 269
• Tehniskā informācija p. 270
• Lietošanas noteikumi p. 271
• Tehniskā apkope un kopšana p. 277
• Norādījumi par likvidēšanu p. 278
• -Atbilstība p. 278
• Garantija Izmantotie simboli BRĪDINĀJUMS! Apzīmē tiešu draudošu bīstamību. Šī norādījuma neievērošanas gadījumā draud nāve vai ïoti smagas traumas. UZMANĪBU! Apzīmē iespējamu bīstamu situāciju. Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi. NORĀDĪJUMS! Apzīmē izmantošanas ieteikumus un svarīgu informāciju. Simboli uz instrumenta Pirms ekspluatācijas izlasiet lietošanas pamācību! Nēsājiet acu aizsargu! Nēsājiet trokšòu aizsargu! Norādījums par vecās iekārtas likvidēšanu (sk. 278. lpp.)! Jūsu drošībai BRĪDINĀJUMS! Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaòā ar: – šo lietošanas pamācību, –pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915), – darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām. Šis elektroinstruments izgatavots atbilstoši tehnikas līmenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izmantot tikai –paredzētajiem darbiem, –drošības tehnikas noteikumiem atbilstošā stāvoklī. Drošību ietekmējoši traucējumi nekavējoties jānovērš. Noteikumiem atbilstoša izmantošana Gremdzāìis CSE 55 T ir paredzēts p. 278

profesionālai izmantošanai rūpniecībā un amatniecībā,

garenzāìēšanai un šíērszāìēšanai ar taisnu griezuma gaitu,

masīvkoka un plākšòsagatavju, kā piemēram, skaidu un galdnieka plākšòu un MDF plākšòu līdz maksimālam 55 mm biezumam griešanai,

fibrocementa plākšòu griešanai, izman- tojot dimanta zāìplātnes,

izmantošanai ar zāìripām, kuras šai ierīcei piedāvā firma FLEX.CSE 55 T

HSS zāìplātòu un griezējdisku izmantošana,

kā galda ripzāìa stacionāra izmantošana,

izmantošana zem klajas debess lietus laikā,

izmantošana telpās ar sprādziena izraisīšanas bīstamību. Ripzāìu drošības tehnikas noteikumi BRĪDINĀJUMS! Ar visiem šajā lietošanas pamācībā snieg- tajiem drošības tehnikas noteikumiem un norādījumiem ir jāiepazīstas un jāievēro. Kïūdoties brīdinājumu un norādījumu ievērošanā, var tikt izraisītas elektrotrau- mas, degšana un/vai smagas traumas. Labi uzglabājiet šo lietošanas pamācību vēlākai izmantošanai. Zāìēšanas process BĪSTAMĪBA: Nekad nelieciet rokas zāìēšanas zonā un pie zāìplātnes. Ar otru roku turiet papildrokturi vai motora korpusu. Ja zāìis tiek turēts ar abām rokām, tad zāìplātne tās nevar ievainot Netveriet zem sagataves. Aizsargapvalks neaizsargā Jūs zem sagataves no zāìplātnes. Pielāgojiet griezuma dziïumu sagataves biezumam. Tam nevajadzētu būt redzamam mazāk par pilnu zoba augstumu zem sagataves. Nekad stingri neturiet zāìēšanai paredzēto sagatavi rokā vai pāri kājai. Nodrošiniet sagatavi ar stabilu nostiprinājumu. Sagataves laba nostiprināšana ir svarīga, lai samazinātu íermeòa kontakta bīstamību, zāìplātnes iespīlēšanos vai kontroles zudumu. Satveriet elektroinstrumentu tikai aiz izolētajām rokturu vietām, ja tiek izpildīti tādi darbi, kuru laikā izmantojamais instruments var saskarties ar noslēptiem elektro- vadiem vai savu tīkla kabeli. Kontakts ar zem sprieguma esošajiem vadiem rada spriegumu arī elektro- instrumenta metāla detaïās un izraisa elektrotraumu. Garenzāìēšanai vienmēr izmanto- jiet atturi vai taisnu malu vadotni. Tas uzlabo griezuma precizitāti un samazina zāìplātnes iespīlēšanās iespēju. Vienmēr izmantojiet pareiza izmēra zāìplātnes un ar piemērotu nosti- prinājuma urbumu (piem., zvaigžò- veida vai apaïu). Zāìplātnes, kuras nepieguï zāìa montāžas detaïām, griežas nevien- mērīgi un izraisa kontroles zudumu. Nekad neizmantojiet bojātas vai nepiemērotas zāìpl ātnes palieka- mās paplāksnes vai skrūves. Zāìplātnes paliekamās paplāksnes un skrūves Jūsu zāìim ir speciāli konstruētas optimālas jaudas un darbināšanas drošības nodrošināšanai. Atsitiens – cēloòi un atbilstoši drošības tehnikas norādījumi Atsitiens ir ieāíētas, iespīlētas vai nepareizi nostādītas zāìplātnes pēkšòa reakcija, kura noved pie tā, ka zāìis nekontrolēti paceïas un no sagataves virzās apkalpo- jošās personas virzienā; Ja zāìplātne noslēdzošajā zāìspraugā ieāíējas vai iespīlējas, to bloíē, un motora spēks atsit zāìi apkalpojošās personas virzienā; Ja zāìplātne zāìspraugā sagriežas vai ir nepareizi nostādīta, tad pakaïējās zāìplātnes malas zobi var ieāíēties sagataves virsmā, kā rezult ātā zāìplātne izvirzās no zāìspraugas un zāìis atlec atpakaï apkalpojošās personas virzienā. Atsitiens ir nepareizas vai kïūdainas zāìa izmantošanas rezultāts. To var novērst, ievērojot attiecīgus drošī- bas tehnikas noteikumus, kuri tiek zemāk aprakstīti.CSE 55 T

Stingri turiet zāìi abās rokās un ieòemiet ar rokām tādu pozīciju, ar kuru Jūs varat apturēt atsitiena spēkus. Esiet vienmēr malā no zāì- plātnes, nekad nenovietojiet zāì- plātni vienā līnijā ar Jūsu íermeni. Atsitiena gadījumā zāìis var atlekt atpakaï, taču apkalpojošā persona ar atbilstošiem drošības pasākumiem var pārvaldīt atsitiena spēkus. Ja zāìplātne iespīlējas vai darbs tiek pārtraukts, izslēdziet zāìi un turiet to mierīgi sagatavē, līdz zāìplātnes darbība apst ājas. Nekad nemēìiniet izòemt zāìi no sagataves vai vilkt to atpakaï, kamēr zāìplātne atrodas darbībā, pretējā gadījuma var tikt izraisīts atsitiens. Noskaidrojiet un novērsiet zāìplātnes iespīlēšanās cēloòus. Ja Jūs gribat no jauna palaist zāìi, kurš ir iespīlējies sagatavē, tad centrējiet zāìplātni zāìspraugā un pārbaudiet, vai zāìa zobi nav ieāíējušies sagatavē. Ja zāìplātne ir iespīlējusies, tad tā var izvirzīties no sagataves vai izraisīt atsitienu, ja zāìis tiek palaists no jauna. Nostipriniet lielas pl āksnes, lai samazinātu iespīlējošās zāìplātnes atsitiena risku. Lielas plāksnes var ieliekties zem sava pašsvara. Plāksnes jānostiprina no abām pusēm gan zāìspraugas tuvumā, gan arī pie malas. Neizmantojiet neasas vai bojātas zāìplātnes. Ja zāìšprauga ir šaura, tad zāìplātnes ar neasiem vai nepareizi nostādītiem zobiem, var izraisīt pastiprinātu zāìplāt- nes berzi, iespīlēšanos un atsitienu. Stingri pievelciet pirms iezāìējuma dziïuma un iezāìējuma leòía zāìēšanas nostādīšanas. Ja zāìēšanas laikā tiek veiktas nostādī- jumu izmaiòas, tad zāìplātne var iespīlēties un var tikt izraisīts atsitiens. Esiet īpaši uzmanīgi, zāìējot esošās sienas vai citas necaurredzamas zonas. Iegremdētā zāìplātne zāìēšanas laikā var bloíēt apslēptus objektus un izraisīt atsitienu. Aizsargapvalka funkcija Pirms katras izmantošanas pārbau- diet, vai aizsargapvalks nevainojami noslēdzas. Neizmantojiet zāìi, ja aizsargapvalks brīvi nekustas un uzreiz nenoslēdzas. Nekad neiespīlējiet vai stingri nepiesieniet aizsargapvalku; ar to zāìplātne ir neaizsargāta. Ja zāìis nejauši nokrīt zemē, tad aizsargapvalks var saliekties. Pārliecinieties, vai aizsargapvalks brīvi kustas un ar visiem iezāìējuma leòíiem un dziïumiem nesaskaras ar zāìplātni un citām detaïām. Pārbaudiet aizsargapvalka atsperes stāvokli un darbību. Ja aizsargapvalka un atsperes darbs nav nevainojams, tad pirms izmanto- šanas izpildiet zāìa apkopi. Bojātas detaïas, lipīgi nosēdumi vai skaidu sakrāšanās palēnina apakšējā aizsargapvalka darbību. Veicot „gremdes griezumu“, kurš nav jāizpilda taisnā leòíī

nodrošiniet zāìa pamatplāksni pret sānisku nobīdīšanos. Sāniska nobīdīšanās var izraisīt zāìplātnes iespīlēšānos un līdz ar to – atsitienu. Nelieciet zāìi uz darbgalda vai zemē, pirms aizsargapvalks nav nosedzis zāìplātni. Neaizsargāta, brīvā tukšgaitā esoša zāìplātne kustina zāìi pret griezuma virzienu un zāìē visu, kas ir viòas ceïā. Turklāt ievērojiet zāìa brīvās tukšgaitas darbības laiku.CSE 55 T

Šíīrējíīïa funkcija Izmantojiet šíīrējíīlim piemērotu zāìplātni. Šíīrējíīïa darbībai zāìplātnes pamat- plātnei jābūt plānākai par šíīrējíīli un zobu platumam jābūt lielākam par šíīrējíīïa biezumu. Justējiet šíīrējíīli tā, kā tas aprak- stīts šajā lietošanas pamācībā. Nepareizs biezums, pozīcija un nostādī- jums var būt par iemeslu tam, ka šíīrēj- íīlis nevar efekt īvi aizturēt atsitienu. Lai šíīrējíīlis varētu darboties, viòam ir jāatrodas zāìspraugā. Veicot īsus griezumus, šíīrējíīlis nevar darboties atsitiena novēršanā. Nedarbiniet zāìi ar apslēptu šíīrējíīli. Pat neliels traucējums var palēnināt aizsargapvalka noslēgšanos. Papilddrošības tehnikas norādījumi Nelieciet rokas skaidu izmetējā. Rotējošās detaïas var izraisīt traumas. Nestrādājiet ar zāìi virs galvas. Tā Jūs nevarat pietiekami kontrolēt elektroinstrumentu. Nedarbiniet elektroinstrumentu stacionāri. Tas nav konstruēts darbam ar zāìgaldu Neizmantojiet HSS tērauda zāìplātnes. Tādas zāìplātnes var viegli salūzt. Nezāìējiet melnos metālus. Kvēlojošas skaidas var aizdedzināt putekïu nosūkšanas sistēmu. Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes. Trokšòi un vibrācija Trokšòu un svārstību koeficienti tika noteikti atbilstoši EN 60745. Ar A novērtētais ierīces trokšòa līmenis parasti sastāda: – Skaòas spiediena līmeni: 92 dB(A); – 103 dB(A) skaòas jaudas līmeni; – Nedrošība: K = 3 dB. Svārstību summārā vērtība: – Emisijas koeficients: a

UZMANĪBU! Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšòu un svārstību koeficienti. NORĀDĪJUMS! Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšíirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeòa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā. Precīzai svārstību slodzes noteikšanai jāòem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā. Sastādiet drošības tehnikas papildnotei- kumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezer- ves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju. UZMANĪBU! Skaòas spiedienam p ārsniedzot 85 dB(A), jānēsā skaòas aizsargu.CSE 55 T

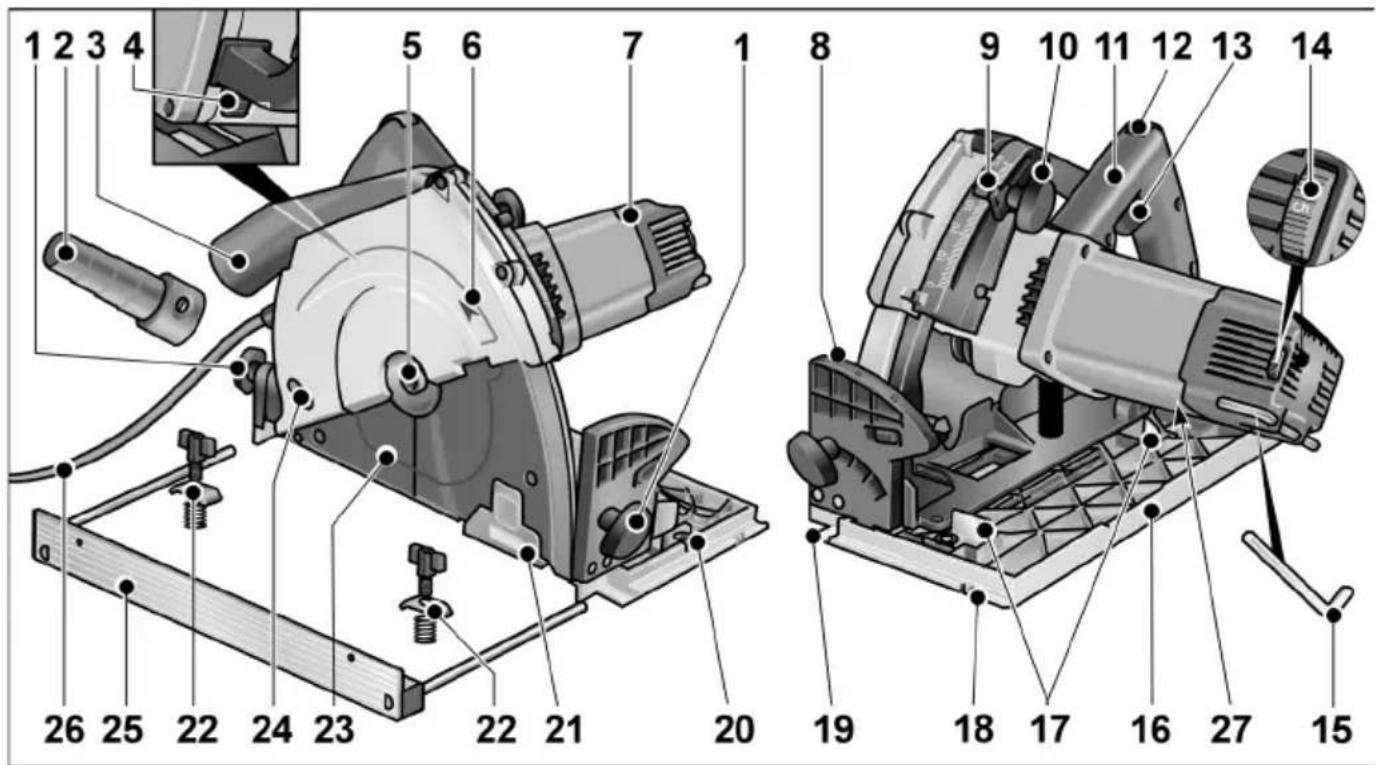

Īss apskats 1Slīpinājuma leòía nostādīšanas sprūdskrūve 2Uzsūkšanas šïūtenes ar fiksē- šanas pieslēgumu (Ø 32 mm) universālais adapteris 3 Skaidu izmetējs/piespiednosūk- šanas savienotājcaurule 4Darbvārpstas aretēšana 5Saspiedējskrūve/savilcējatloks 6Griešanās virziena bultiòa 7Motora korpuss 8Slīpinājuma leòía skala 9Iezāìējuma dziïuma nostādīšanas skala 10 Iezāìējuma dziïuma nostādīšanas sprūdskrūve 11 Rokturis 12 Slēdža ieslēgšanas bloíētājs 13 Slēdzis 14 Apgriezienu skaita iepriekšiz- vēles nostādī šanas disks 15 Iekšējā sēšstūru atslēga 16 Zāìgalds 17 -1° nostādījuma svira 18 Iekšējā/ārējā vadrieva 19 griezuma maríējums (0°/45°) 20 Vītne paralēlattura nostiprināšanai 21 Bīdāms skatlodziòš 22 Spārnskrūve/iespīlēšanās skava * paralēlattura nostiprināšanai 23 Aizsargapvalks 24 Šíīrējíīïa nostādīšanas sprauga 25 Paralēlatturis * 26 5,0 m tīkla pieslēguma kabelis ar tīkla kontaktdakšu 27 Firmas plāksnīte *papildaprīkojumsCSE 55 T

Tehniskā informācija *papildaprīkojums Ierīces modelis CSE 55 T Tīkla spriegums V/Hz 230/50 Aizsargklase II/ Patērējamā jauda W 1350 Tuščios veikos sukimosi greitis apgr./min. 2600–5200 Griezuma ātrums m/s 22–44 Zāìplātnes nostiprinājuma urbums mm 20 Zāìplātnes diametrs (maks/min) mm 160/149 maks. iezāìējuma platums mm 1,8 Griezuma dziïums mm 0–55 Griezuma dziïums ar vadstieni * mm 0–49 Slīpinājuma griezums -1°–48° Svars atvilstoši „EPTA-procedure 01/2003“ (bez pieslēguma kabeïa)

Lietošanas noteikumi BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontakt- dakšu. Pirms ekspluatācijas Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes komplekta saturu un iespējamos transportēšanas bojājumus. UZMANĪBU! Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes. Zāìplātnes nostiprināšana vai nomaiòa NORĀDĪJUMS! Iesakām izmantot tikai zāìripas, kuras šai ierīcei piedāvā firma FLEX. Atvienojiet kontaktdakšu. Nospiediet darbvārpstas aretieri un turiet nospiestu. Atlaidiet saspiedējskrūvi ar piegādāto iekšējo sešstūru atslēgu pretēji pulksteòrādītāju virzienam. Noskrūvējiet saspiedējskrūvi (1) un noòemiet priekšējo savilcējatloku (2). Izòemiet zāìplātni (3) uz leju no korpusa. UZMANĪBU! –Ievērojiet pakaïējā (4) un priekšējā savilcējatloka (2) montāžas vietu. – Zobu griešanas virzienam (bultiòa uz zāìplātnes) un griešanās virziena bultiòai uz korpusa jābūt saskaòotām. Ja nepieciešams, notīriet pakaïējo (4) un priekšējo savilcējatloku (2). Ievietojiet zāìplātni no apakšas korpusā. Uzlieciet priekšējo savilcējatloku (2) ar apcilni uz āru un ar roku, griežot pulksteòrādītāju virzienā, pieskrūvējiet savilcējatloku (1). Nospiediet darbvārpstas aretieri un turiet nospiestu. Stingri pievelciet saspiedējskrūvi (1) ar iekšējo sešstūru atslēgu. Šíīrējíīïa nostādīšana UZMANĪBU! Nekad nedarbiniet gremdzāìi bez šíīrējíīïa. Šíīrējíīlis novērš zāìplātnes iespīlēšanos garenzāìējot. Šīs funkcijas nodrošināšanai šíīrējíīlim jābūt pareizi nostādītam (sk. attēlu). Pēc katras zāìplātnes nomaiòas pārbaudiet šíīrējíīïa nostādījumu.CSE 55 T

Šíīrējíīïa pārstatīšanai:

Nostādiet maksimālo iezāìējuma dziïumu (sk. to).

Spiediet uz augšu iespēgšanas bloíētāju un pilnībā pagrieziet zāìgaldu. Korpusa spraugā šíīrējíīïa (

) nostādīša- nai kïūst redzamas divas cilindra skrūves.

Atlaidiet abas skrūves ar iekšējo sešstūru atslēgu.

Pareizi nostādiet šíīrējíīli.

Pagrieziet atpakaï zāìgaldu. Skaidu nosūkšana BRĪDINĀJUMS! No materiāliem izdalījušies putekïi, kā piem., no svinu saturošiem krāsu slāòiem, atsevišíām koksnes šíirnēm, minerāliem un metāliem var būt bīstami strādājošajām un tuvumā esošajām personām. Ieelpojot vai sakaroties ar šiem putekïiem, var tikt izraisītas elpošanas ceïu slimības un/ vai alerìiskas reakcijas. – Nodrošiniet labu darba iecirkòa vēdinā- šanu! –Ja iespējams, izmantojiet eksternu putekïu nosūkšanu. – Tiek ieteikta P2 filtra kategorijas filtrējo- šās aizsargmaskas izmantošana. Ievērojiet, lai darba vietā nesakrātos putekïi. Putekïi var viegli uzliesmot.

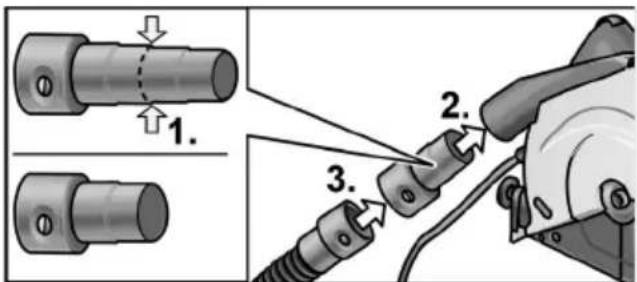

Iebīdiet universālo adapteri savienotāj- caurulē (

Piestipriniet pie adaptera uzsūkšanas šïūteni.

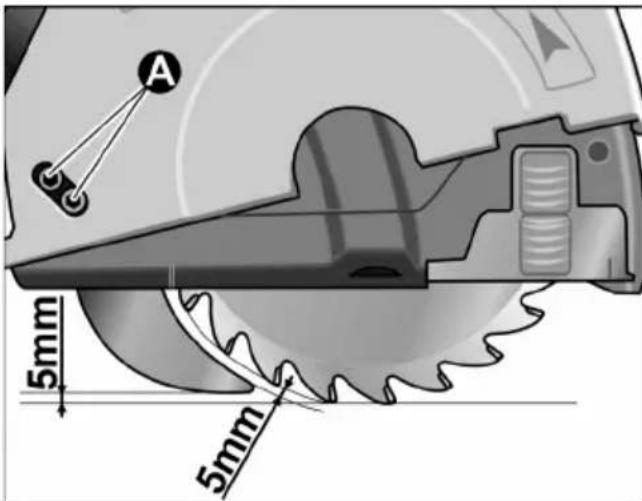

Pieslēdziet uzsūkšanas šïūteni pie nosūcējiekārtas. Ievērojiet nosūcējiekārtas lietošanas pamācības noteikumus! Pārbaudiet nostiprinājuma stabilitāti! Griezuma dziïuma nostādīšana NORĀDĪJUMS! Optimālu zāìēšanas rezultātu panākšanai iezāìējuma dziïumam vajadzētu būt 2–5 mm lielākam nekā zāìēšanai paredzētajam materiāla biezumam. Atvienojiet kontaktdakšu. Atlaidiet iezāìējuma dziïuma nostādī- šanas sprūdskrūvi. Nostādiet uz skalas nepieciešamo iezāìējuma dziïumu. Stingri pievelciet sprūdskrūvi. Zāìi var iegremdēt maksimāli līdz iepriekš nostādītajam iezāìējuma dziïumam. NORĀDĪJUMS! Strādājot ar vadsliedi (papildaprīkojums), nepieciešama ar „GRS“ apzīmētas iezāìē- juma dziïuma rādītāja zonas izmantošana!CSE 55 T

Slīpinājuma leòía nostādīšana NORĀDĪJUMS! Slīpinājuma griezumiem iezāìējuma dziïums ir mazāks nekā uz skalas norādītā iezāìē- juma dziïuma vērtība. Atvienojiet kontaktdakšu. Atlaidiet sprūdskrūves (1.). Nostādiet nepieciešamo slīpinājuma leòíi ar skalas palīdzību (2.). Stingri pievelciet sprūdskrūves (3.). -1°-nostādījums NORĀDĪJUMS! Ja zāìplātne tiek viegli nostādīta sašíie- bes stāvoklī, tad plākšòu apakšpusēs tiek panākts bezizrāvuma pakaïējais griezums. Saduroties vienai ar otru, pēc tam, kad plāksnes apakšējā puse ir pagriezusies uz augšu, tās izveido perfekti šauru spraugu. Atvienojiet kontaktdakšu. Atlaidiet slīpinājuma leòía nostādīšanas sprūdskrūves.

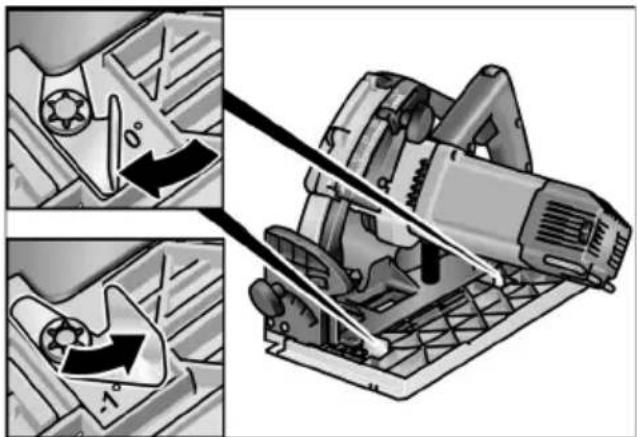

Pagrieziet abas sviras -1° nostādījumam. Izvēlētais nostādījums kïūst redzams (-1°).

Stingri pievelciet sprūdskrūves. Nostādīšana atpakaï 0° pozīcijā:

Atlaidiet slīpinājuma leòía nostādīšanas sprūdskrūves .

Grieziet abas sviras, līdz ir redzama „0°“.

Stingri pievelciet sprūdskrūves. apgriezienu skaita regulēšana

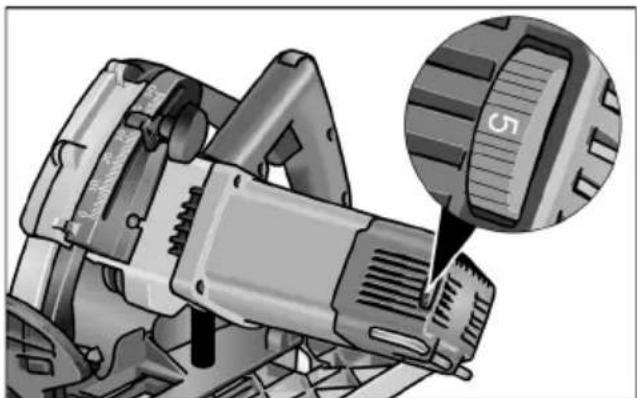

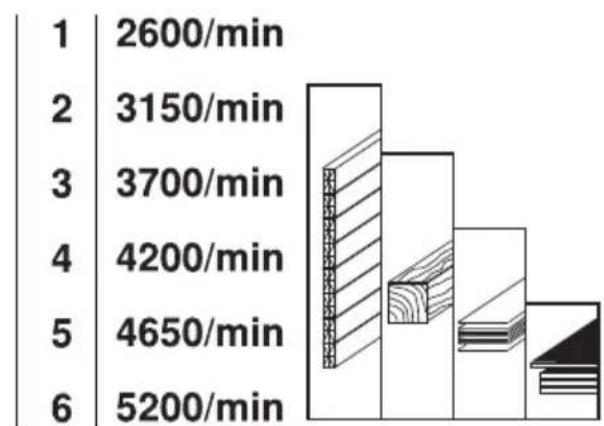

Ar iestatīšanas disku iespējama arī darbī- bas laikā bezpakāpju apgriezienu skaita no 1 (zems) līdz 6 (augsts) mainīšana. Tādā veidā var optimāli piemērot griešanas ātrumu attiecīgajai sagatavei un darba apstākïiem.CSE 55 T

Ieslēgšana un izslēgšana UZMANĪBU! Drošības iemeslu dēï slēdzis netiek aretēts un zāìēšanas laikā tam jābūt nospiestam. Ieslēgšanas bloíētājs novērš nejaušu ieslēgšanos un noslēdz aizsargapvalku. Zāìi vienmēr jāieslēdz tikai darba pozīcijā.

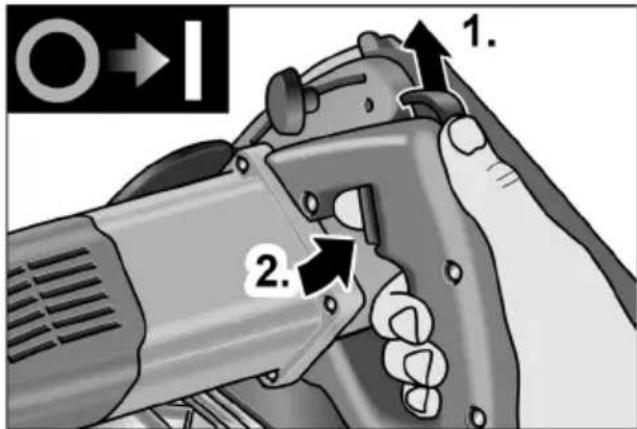

Spiediet ieslēgšanas bloíētāju uz augšu un turiet nospiestu (

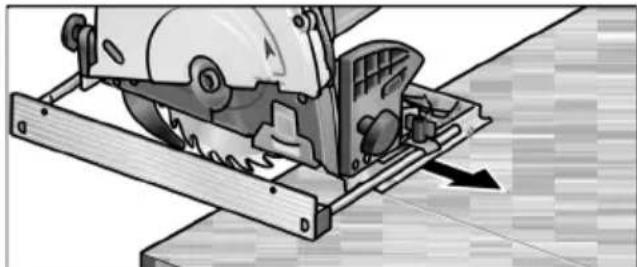

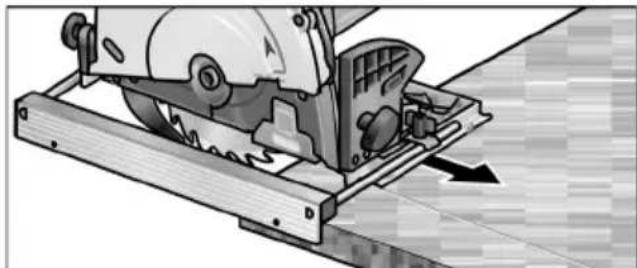

Atlaidiet ieslēgšanas bloíētāju (ja zāìis tika iegremdēts). Lai izslēgtu: Slēdzi atlaidiet. Paralēlatturis (papildaprīkojums) BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontakt- dakšu. NORĀDĪJUMS! Zāìa nolikšanai līdzpiegādātajā transportēšanas koferī nepieciešama paralēlattura demontāža. Paralēlatturi zāìa bīdes virzienā var montēt no kreisās vai no labās puses. Attura malu var montēt uz augšu vai uz leju. Attura mala uz augšu palielina zāìgalda piekïaušanas virsmu. Attura mala uz leju atvieglo griezumus paralēli sagataves malai. Paralēlattura montāža: Montējiet spārnskrūvi/iespīlēšanās skavu paralēlattura nostiprināšanai (1.). Iebīdiet paralēlatturi (attura mala uz augšu vai uz leju) un nostādiet nepieciešamo platumu (2.). Stingri pievelciet spārnskrūves (3.).CSE 55 T

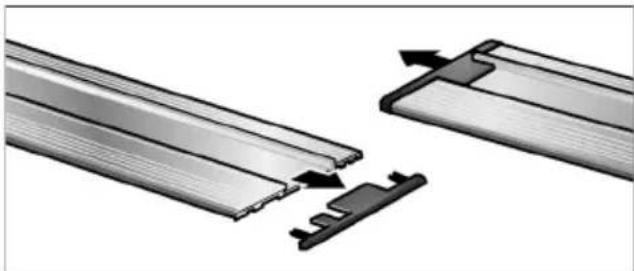

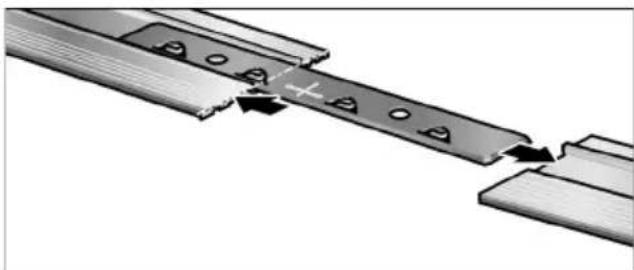

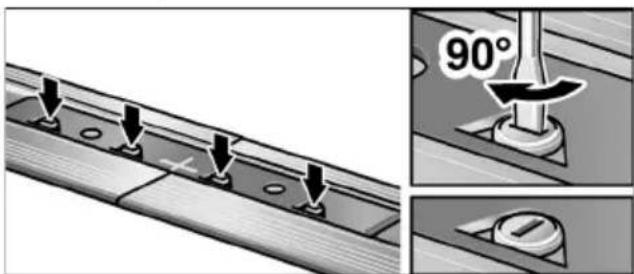

Vadstienis (papildaprīkojums). Katrā firmas FLEX tehniskā servisa centrā var iegādāties (800 vai 1600 mm garu) vadsliedi. Vadotnes garuma palielināšanai kopā var savienot 2 vadstieòus. Papildus katrā firmas FLEX tehniskā servisa centrā var iegādāties savienotājelementu Savienotāja montāža: Noòemiet no vadstieòiem aizsargvākus. Iebīdiet savienotājus attiecīgi līdz pusei vadstieòos. Savelciet ekscetru (4x). Vadstieòa „iezāìēšana“: NORĀDĪJUMS! Pirms pirmās vadstieòa izmantošanas nepieciešama skaidu noraušanas aizsarga griešana nepieciešamajā platumā. Iesakām izmantot jaunu zāìplātni. Nostādiet 0° slīpinājuma leòíi. Nostādiet 15 mm griezuma dziïumu (1.). Uzlieciet vadstieni uz stabila, līdzena paliktòa tā, lai skaidu noraušanas aizsargs būtu izvirzīts uz priekšu. Ieslēdziet zāìi. Uzsēdiniet zāìi ar iekšējo vadrievu uz vadstieòa (2.). Vienmērīgi aizbīdiet zāìi griezuma virzienā līdz vadstieòa beigām (3.).CSE 55 T

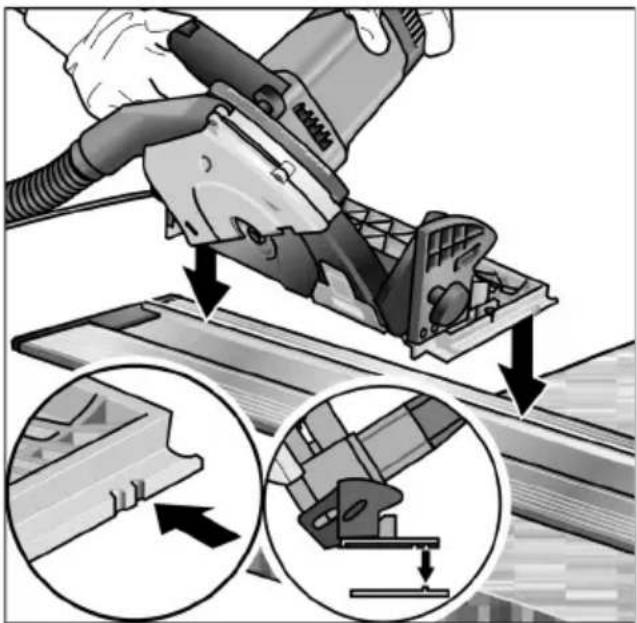

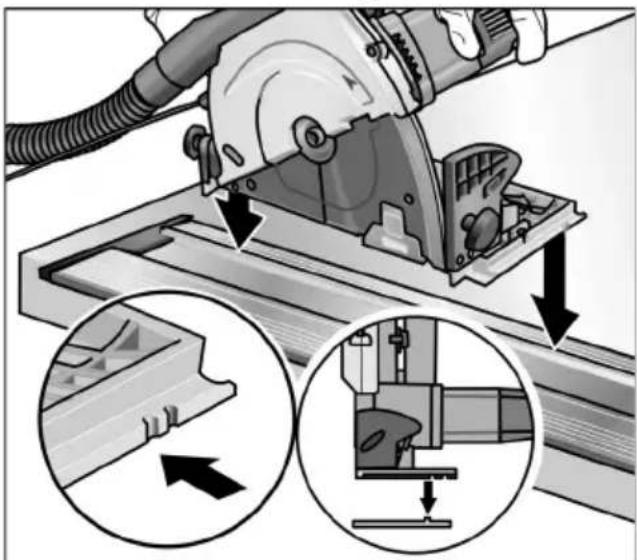

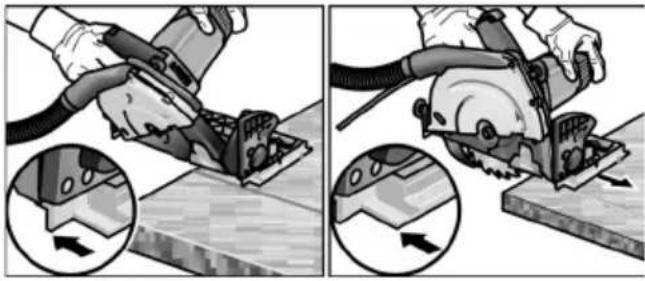

Vadsliedes izmantošana NORĀDĪJUMS! Uzliekot zāìi uz vadsliedes, nepieciešama vadrievu izmantošana. Iekšējā vadrieva („0“): 0°/-1° slīpinājuma leòíis Ārējā vadrieva („45“): slīpinājuma leòíis > 0° Iepriekšiegriešana ar vadsliedi Lai novērstu plākšòu sagatavju virsmu atraušanos, ir iespējama iepriekšiegrie- šana ar < 4° slīpinājuma leòíi. Nostādiet apm. 4° slīpinājuma leòíi. Nostādiet apm. 3,3 mm iezāìējuma dziïumu. Uzsēdiniet zāìi ar iekšējo vadrievu uz vadstieòa. Izpildiet plāksnes iepriekšiegriešanu. Nostādiet 0° slīpinājuma leòíi. Nostādiet iezāìējuma dziïumu uz pilnu materiāla biezumu, pieskaitot 3 mm. Uzsēdiniet zāìi ar iekšējo vadrievu uz vadstieòa. Caurzāìējiet pilnu plāksnes biezumu. Darbs ar elektroinstrumentu UZMANĪBU! –Pēc izslēgšanas kādu laiku turpinās zāìplātnes kustība pēc inerces. –Ja rotējošā zāìplātne saskaras ar sagatavi, var izraisīties atsitiens. NORĀDĪJUMS! Pārāk spēcīga padeve pazemina ierīces ražošanas jaudu, pasliktina zāìēšanas kvalitāti un samazina zāìplātnes ilgizturību. Zāìēšana pēc aizzīmējuma Pieslēdziet nosūcējšïūteni. Nostādiet griezuma dziïumu uz nepieciešamo mēru. Ja nepieciešams, nostādiet slīpinā- juma leòíi. Iespraudiet tīkla kontaktdakšu. Ieslēdziet nosūcējiekārtu. Ar labo roku satveriet rokturi. Uzlieciet zāìgaldu uz sagataves. Nobīdiet skatlodziòu uz leju līdz sagata- ves virsmai. Ieslēdziet zāìi un nogaidiet, līdz zāì- plātne ir sasniegusi maksimālo apgrie- zienu skaitu. Nospiediet zāìi uz leju līdz iezāìējuma dziïuma ierobežotāja atturim. Lēnām pievirziet zāìi materiālam. NORĀDĪJUMS! Iezāìē juma maríējumi uz zāìgalda norāda zāìplātnes pozīciju, zāìējot taisnā leòíī.CSE 55 T

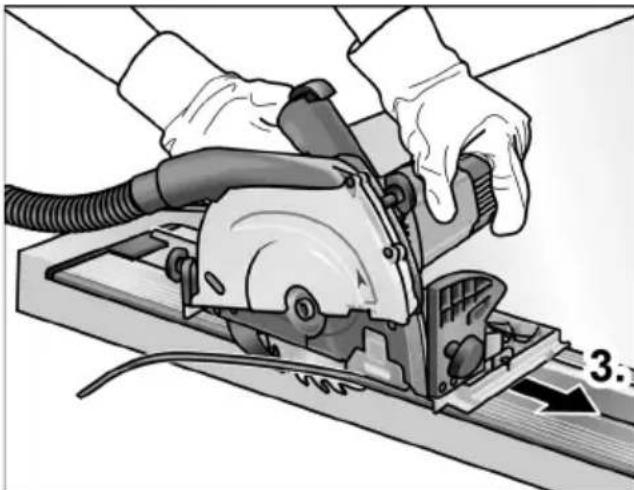

Ar vienmērīgu padevi virziet zāìi cauri materiālam. Pēc griešanas pabeigšanas: –Izslēdziet zāìi. Zāìplātne turpina kādu laiku griezties! – Paceïot zāìi, zāìplātne novirzās atpakaï sākuma pozīcijā un aizsargapvalks tiek noslēgts. Pēc darba beigām: Rūpīgi notīriet elektroinstrumentu un aprīkojumu. NORĀDĪJUMS! Lielu sagatavju apstrādei vai taisnu malu zāìēšanai Jūs varat piestiprināt kādu līsti vai kaut ko līdzīgu pie sagataves un virzīt ripzāìi ar zāìgaldu gar šo palīgatturi. Gremdes griezumi UZMANĪBU! – Izpildot gremdes griezumus, nepiecie- šama slīpinājuma leòía nostādīšana uz 0°. – Nodrošiniet piemērotus drošības tehni- kas pasākumus atsitiena novēršanai, piem., fiksējot aiz ierīces uz sagataves šíautnētu zāìmateriālu. Gremdes griezumu norises izpilde atbilst nodaïai „Zāìēšana pēc aizzīmējuma“. Slīpinājuma leòíim jāsastāda 0°. Labākai orientācijai, izpildot gremdes griezumus, pie skatlodziòa un pie aizsargapvalka ir norādīti maríējumi (sk. attēlu). Šie maríējumi apzīmē pilnīgi iegremdētas zāìplātnes griešanas zonu (ar maksimālu iezāìējuma dziïumu). Tehniskā apkope un kopšana BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu. Elektroinstrumenta tīrīšana BRĪDINĀJUMS! Neizmantojiet ūdeni un šíidrus tīrīšanas līdzekïus. Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu. Zāìgaldu un iestatīšanas palīgierīces tīriet ar putekïu sūcēju un otu. Pēc nepieciešamības smidziniet šarnīrus ar mašīneïïu. Notīriet arī vadstieni, lai zāìa vadotne un līdz ar to arī griezuma precizitāte netiktu ietekmēta. Remontdarbi Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā. NORĀDĪJUMS! Garantijas laikā neatlaidiet motora korpusa skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi. Rezerves daïas un aprīkojums Ar citu aprīkojumu, īpaši ar izmantojamiem instrumentiem, var iepazīties ražotāja katalogā. Detaïu izkārtojuma attēlus un rezerves daïu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.comCSE 55 T

Norādījumi par likvidēšanu BRĪDINĀJUMS! Nodrošiniet nolietoto ierīču nelietojamību, likvidējot to tīkla kabeli. Tikai ES valstīm Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem. Vadoties pēc Eiropas 2002/96/EK direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šíirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

Informāciju par ierīces likvidēšanas iespējām var saòemt specializētajā veikalā. -Atbilstība Mēs paziòojam ar pilnu atbildību, ka šis izstrādājums atbilst sekojošajām normām vai normatīvajiem dokumentiem: EN 60745 atbilstoši direktīvu 2004/108/EK, 2006/42/EK, 2011/65/EK noteikumiem. Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Garantija Iegādājoties jaunu mašīnu, firma FLEX dod 2 gadus ražotāja garantiju, skaitot no mašī- nas pārdošanas datuma gala patērētājam. Garantija attiecas tikai uz bojājumiem, kuri attiecas uz materiāla un/vai ražošanas defektiem, kā arī uz garantēto īpašību neizpildi. Garantijas prasību nodrošinā- šanai nepieciešama pārdošanas čeka oriìināla pievienošana ar pārdošanas datuma norādi. Garantijas remontdarbus drīkst izpildīt tikai FLEX autorizētajās darbnīcās vai servisa stacijās. Garantijas prasības pastāv tikai tad, ja ekspluatācija ir notikusi atbilstoši noteikumiem. Īpaši no garantijas tiek izslēgts ekspluatācijas rezultātā radies nodilums, neprasmīga pielietošana, daïēji vai pilnīgi demontē ta mašīna, kā arī mašīnas pārslodzes dēï radušies bojājumi, neatïautu, bojātu vai nepareizu pielieto- jamo instrumentu izmantošana. Garantijas prasībās neietilpst pielietojamo instrumentu jeb sagatavju bojājumi, kuri radušies mašīnas pielietošanas gadījumā, spēka pielietojums, bojājumi, kurus izraisījs klients vai trešās personas, neprasmīgi vai nepietiekami veicot mašīnas apkopi, bojājumi, kuri radušies svešas ietekmes vai svešíermeòu, piem., smilšu vai akmeòu, iedarbības rezultātā, kā arī bojājumi lietošanas pamācības neievērošanas gadījumā, piem., pieslēgšana pie nepareiza tīkla sprieguma vai srāvas veida. Garantijas prasības attiecībā uz pielietojamiem instrumentiem jeb aprīkojumu var apmierināt tikai tad, ja tie tika izmantoti mašīn ās, ar kurām šada izmantošana ir paredzēta vai atïauta. Oliver SchneiderEckhard Rühle Manager Research & Development (R & D) Manager Quality Department (QD)CSE 55 T

Atbildības izslēgšana Ražotājs un viòa pārstāvis nav atbildīgi par zaudējumiem un peïòas zudumiem uzòēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēï. Ražotājs un viòa pārstāvis nav atbildīgi par zaudējumiem, kuri radušies ierīces nepras- mīgas izmantošanas dēï, vai tika izraisīti citu ražotāju izstrādājumu pielietošanas rezultātā.CSE 55 T
