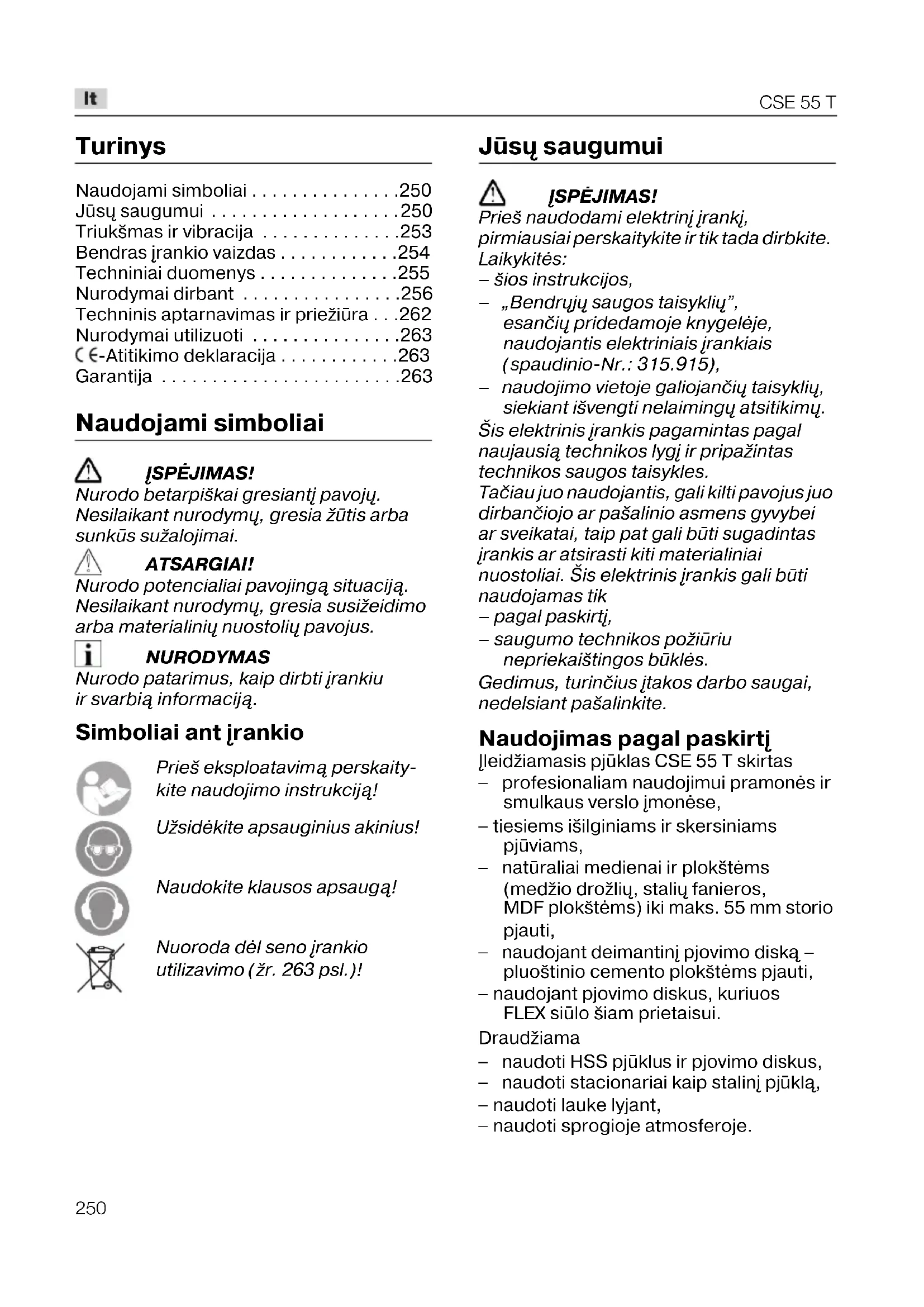

NAUDOJIMO INSTRUKCIJA CSE 55 T Flex

Naudojami symboliai 250
Jusyaugumui 250
Triuksmasirvibracion. 253
Bendras jrankio vaizdas .254
Techninai duomenys. 255
Nurodymai dirbant 256
Techninis aptarnavimas ir prieziura . .262
Nurodymaiutilizuoti 263
C∈-Atitikimo deklaracija 263
Garantija 263

Naudojami symboliai

JSPÉJIMAS!

Nurodo betarpiškai gresiantj pavoju.

Nesilaikant nurodymu, gresiaŽutis arba sunkus sužalojimai.

ATSARGIAI!

Nurodo potencialiai pavojinga situacija.

Nesilaikant nurodymu, gresia susizeidimo, arba materialiniu nuostoliy pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbtj jrankiu ir svarbia informacija.

Simboliai ant jrankio

Pries eksploatavima perskaitykite naudojimo instrukcija!

Užsidékite apsauginius akinius!

Naudokite klausos apsauga!

Nuoroda del seno jrankioutilizavimo (zr. 263 psl.)!

Jusu saugumui

JSPÉJIMASI!

Pries naudodami elektrinj jranki,
pirmiausiai perskaitykite ir tik tada dirbkite.
Laikykites:

• sios instrukcijos,
  -Bendruju saugos taisykiu esanciu pridedamoje knygelije, naudojantis elektriniais jrankiais (spaudinio-Nr.: 315.915),
• naudojimo vietoje galiojanciu taisykliu, siekiant isvengti nelaimingu atsitikimu. Sis elektrinis jrankis pagamintas pagal naujausia technikos lygi ir pripažintas technikos saugos taisykles.

Taciau juo naudojantis, gali kilti pavojus juo dirbancijo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali buti sugadintas jrankis ar atsirasti kiti materialiniai nuostoliai. Šis elektrinis jrankis gali buti naudojamas tik

• pagal paskirtj,
• saugumo technikos požiuriu nepriekaistingos buklès.

Gedimus, turincius jtakos darbo saugai, nedelsiant pašalinkite.

Naudiojimas pagal paskirtj

Jleidžiamasis pjūklas CSE 55 T skirtas

• profesionaliam naudojimui pramonés ir smulkaus verslo jmonese,
• tiesiems išilginiams ir skersiniams pjūviams,
• naturaliai medienai ir plokstems (medzio drozliu, staliu fanieros, MDF plokstems) iki maks. 55 mm storio pjauti,
  naudojant deimantinj p jovimo diska - pluoštinio cemento plokstems pjauti,
• naudiojant p jovimo diskus, kuriuos
  FLEX siulo šiam prietaisui.

Draudžiama

• naudoti HSS pjuklus ir pjovimo diskus,
• naudoti stacionariai kaip stalinj pjukla,
• naudoti lauke lyjant,
• naudoti sprogioje atmosferoje.

Saugos nuorodos diskiniams pjūklams

ISPEJIMASI!

Perskaitykite visus šioje instrukcijoe esančius saugos nurodymus ir ju laikykitës. Klaidos, padarytos nesilaikant nurodymu ir perspejimu, gali tapti elektros smugio, gaisro ir/arba sunkiu sužeidimu priežastimis. Patikimai saugokite šia instrukcija, kad prireikus galetumete ja pasinaudoti.

Pjovimo metadas

PAVOJUS! Nekiskite ranku j p jovimo sritj ir prie p jovimo disko. Antra ranka laiky kite ant papildomos rankenos arba ant variklio korpuso. Kai abejomis rankomis laikote pjukla, ju negali suzeisti p jovimo diskas.
Nekiskite ranku po gaminiu. Po ruosiniu apsauginis gaubtas jusu nuo pjovimo disko apsaugoti negali.
Pjuvio gylj priderinkite pagal pjaunamo ruosinio storj. Po ruosiniu turetu matytis maiau nei visas danties aukstis.
Niekada nelaikykite pjaunamo ruosinio rankoje bei neremkite ant kojos. Jtvirtinkite ruosinj stabiliuose griebtuvuose. Siekiant sumažinti kontakto su kūnu, pjovimo disko užstrigimo arba kontrolës praradimo galimbye, svarbu gerai jtvirtinti ruosinj.
Elektrinj jrankj imkite tik už izoliuotj rankenu, kai atliekate darbus, kurij metu darbinis jrankis gali kliudyti pasléptus laidus ar savaji tinklo kabelj. Kontaktosujtampa turincais elektros laidais metu elektrinio jrankio metalines dalys jsielektrina ir sukelia elektros smugj.
Pjaudami išilgai visada naudokités atrama arba tiesiu briaunos kreiptuvu. Tai padidina pjuvio tikslumá irsumažina tikimbye, kad p jovimo diskas užstrigs.

Visada naudokite teisingo dydžio pjoyimo diska su tinkama lizdo kiauryme (pvz., Žvaigždine arba apvalia).

Prie pjuklo montažiniu daliu netinkantys
pjoyimo diskai sukasi netolygiai ir
nekontroliuojamai.

Niekada nenaudokite ap gadintu arba neteisingu pjovimo disku poverzliu arba varztu.

Pjovimo disku poverzlés ir varztai sukonstruoti specialiai Jusp juklui, siekiant optimalios galios ir darbo saugumo.

Atatranka: priežastys ir atitinkamos saugos nuorodos

Atatranka yra staigi reakcija del kliunancio, stringancio arba neteisingai nukreipto pjoyimo disko, del o nebekontroliuojamas pjuklas pakyla ir nuo ruosinio juda operatoriaus link.

Jeigu p jovimo diskas užkliūva arba
užstringa užsiveriančiame pjūvio plyšyje,
jis užsblokuoja, ir variklio jęga atmuša
pjūklā link operatoriaus.

Jeigu p jovimo diskas pjuvyje perkriipiamas arba nukreipiamas neteisingai, užpaklines pjuklo briaunos dantys gali užstrigi ruosinio pavirsiuje, del to p jovimo diskas išsprūsta iš pjuvio plysio ir pjuklas atsoka operatoriaus kryptimi.

Atatranka yra neteisingo arba
nekvalifikuoto darbo pjuklu pasekmé.
Naudojant Žemiau aprasytas atsargumo
priemones, atatrankos galima išvengti.

Tvirtai laiky kite pjukla abejomis plastakomis, o rankas laiky kite tokioje padetyje, kad galetumete kompensuoti atatrankos jega. Visada bukite p jovimo diskui iš sono, niekada nenukreipkite p jovimo diskoj viena linija su saveru kunu.

Atatrankos metu pjuklas gali sokti atgal, taciau operatorius tinkamomis atsargumo priemonemis gali suvaldyti atatrankos jega.

Jeigu p jovimo diskas užstrigo arba Jus norite nutraukti darba, pjukla ijsjunkite ir ramiai laiky kite ruosinyje, kol p jovimo diskas sustos. Niekada nebandykite traukti pjuklo iš ruosinio arba atgal, kol p jovimo diskas dar juda, nesjis gali atsokti. Issiaiskinkite p jovimo disko uzstrigimo prižastjir ja pašalinkite.

Jeigu norite vél paleisti pjukla, esanti ruosinyje, išcentruokite pjoyimo diska pjovimo plysyje ir patikrinkite, ar pjuklo dantys neužkliuve už ruosinio.

Jeigu pjovimo diskas stringa, Jums vél paleidus pjukla jis gali issprusti is ruosinio arba sukelti atatranka.

Dideles plokstes atremkite, kad sumazintumete del suspausto p jovimo disko kylanti atatrankos pavoju.

Dideles plokstes gali išlinkti del savosvorio. Plokstes reikia parenti iš abiejupusi, ir netoli pjovimo plysio, ir ties briauna.

Nenaudokite atšipusić arba apgadintu p jovimo disku.

Pjovimo diskai su atsipusiais arba iškraipytais dantimis ispjauna per siaura pjovimo plysj, tai padidina trintj, pjovimo disko užstrigimo ir atatrankos pavoju.

Pries pjaudami jtvirtinkite pjuvio gylio ir pjuvio kampo nustatomyo itaisus.

Jeigu pjaudami nuostatas pakeisite,
pjoyimo diskas gali užstricti ir sukelti
atatranka.

Ypacatsargiaipjaukite jau stovincias sienas arba kitas blogai matomas sritis.

Jleidžiamas pjoyimo diskas pjaunant gali užstrigti nematomuose objektuose ir sukelti atatranka.

Apsauginio gaubto funkcija

Kiekviena karta pries naudodami patikrinkite, ar apsauginis gaubtas nepriekaiistingai užsidaro.

Nenaudokite pjuklo, jeigu apsauginis gaubtas negali laisvai judeti ar zujau pat neužsidaro.

Niekada neužblokuokite ir nepririskite apsauginio gaubto, tad pjovimo diskas buty neapsaugotas.

Jeigu pjuklas netycia nukristu ant grindu, apsauginis gaubtas gali jlinkti. Isitikinkite, kad apsauginis gaubtas gali laisvai judeti ir pjaunant visais kampais ir gyliais nesiliecia nei prie pjovimo disko, nei prie kitu daliu.

Patikrinkite apsauginio gaubt spruokliu bukle ir veikima. Jeigu apsauginis gaubtas ir spruoklès neveikia nepriekaiistingai, pries naudodami pasirupinkite pjuklo technine prieziura.

Apgadintos dalys, lipnios nuosédos
arba pjuvenu sankoapos letina apatinio
apsauginio gaubto judesius.

Pjaudami jleidimo budu ne stačiu kampu užfiksuokite pagrindine pjuklo ploksté, kad ji nepersislinktu šona.

Del soninio poslinkio p jovimo diskas gali uzstricti ir atsirasti atatranka.

Nedekite pjuklo ant darbastalio arba grindu taip, kad apsauginis gaubtas nebutu uzdenges pjoyimo disko.

Neapsaugotas, iš inercijos judantis pjovimo diskas stumia pjukla priesinga pjüviui kryptimi ir pjauna viska, kas pasitaiko jo kelyje. Atkreipkite demesj inertinio pjuklo judejimo trukme.

Pleišto funkcija

Naudokite pleistui tinkamagpovimodiska.

Kad pleištas veiktu, pagrindine pjovimo disko plokstelé turi buti plonesne už pleišta, o dantu plotis - didesnis už pleišto storj.

Suderinkite pleišta, kaip aprašyta šioje naudiojimo instrukcijoje.

Neteisingas storis, padetis ir nukreipimas gali buti priežastis, kodel pleistas veiksmingai neapsaugo nuo atatranks.

Kad pleištas gaétu veikti,jis turi buti pjovimo plysyje.

Trumpp pjviu atveju pleistas veiksmingai nuo atatrankos nesaugo.

Nenaudokite pjuklo su išlinkusiu pleistu.

Jau mažiausias sutrikimas gali sulétinti
apsauginio gaubto užsidaryma.

Papildomos saugos nuorodos

Nekiskite ranku j pjvenu ismetimo itaisa.

Jus galite susizeisti j besisukancias dalis.

Nedirbkite iškěle pjūklá virš galvos.

Taip Jus negalite pakankamai kontrolluoti elektrinio jrankio.

Nenaudokite elektrinio jrankio stacionariai.

Jis nera pritaikytas naudiojimui su pjovimo stalu.

Nenaudokite p jovimo disku iš HSS plieno.

Tokie pjovimo diskai gali lengvai lužti.

Nepjaukite gelezies tipo metalu. Rusenancios pjvenesos gali uzdengt dulkiu nusiurbimo jtaisa.

Tinklo jtampa turi atitikti jtampa, nurodyta jrankio skydelyje.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

A-redukuoto jrankio triuksmo lygio tipine verte:

Garso slegio lygis: 92 dB(A);

-Triuksmogalios lygis:103 dB(A);

Paklaida: K = 3 dB.

Suminis vibraciju lygis:

-Bendru atveju skeidziamas dydis: a h < 2,5m / s^2 Roklaide: K = 1.5m / s

• Paklaida: K = 1,5 ~m / s

ATSARGIAI!

Pateikiami dydžiai galoja naujam jrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

i NUODYMAS

Siuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo i smatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali buti taikomas elektriniu jrankiu palyginimo metu.

Sis lygis taip pat gali buti taikomas apytikslei vibracijos apkrovai jvertinti.

Pateiktas vibracijos lygis nurodo pagrindine elektrinio jrankio taikymo sritj.

Tačiau jei elektrinis jrankis bus naudiojamas kitoje srityje, su kitais jstatomaisiais jrankiais arba netinkamai atlikus techninés priežiuros darbus, vibracijos lygis gali pakisti. Todél darbo metu vibracijos apkrova gali smarkiai padideti.

Norint tiksliai jvertinti vibracijos apkrova, reikétu atsižvelgti ir i laika, kada jrenginys yra ijsjungtas arba veikia, taciau tuo metu nenaudiojasas. Siuo atveju darbo metu vibracijos apkrova gali smarkiai sumažeti. Kad operatorius butu apsaugotas nuo vibracijos poveikio, butina imtis papildomu saugos užtikrinimo priemoniu, tokiu kaip elektriniu ir jstatomuju jrankiu techniné priežiura, siltai laikomos rankos, darbo proceso organizavimas.

ATSARGIAI!

Jei triuksmo slegis didesnis, negu 85 dB(A), butina naudotis klausos apsauga.

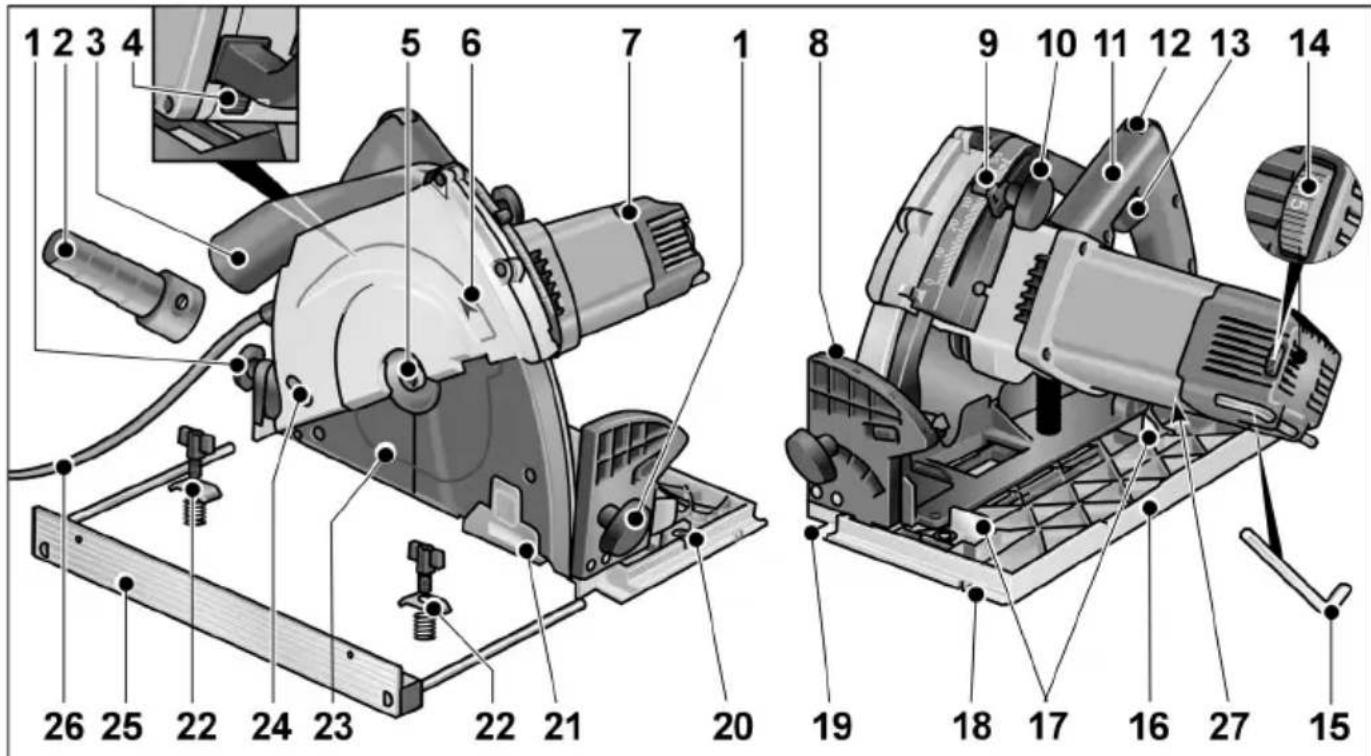

Bendras jrankio vaizdas

1 Sraigtas posvyrio kampui nustatyti
2 Universalusis adapteris siurbimo
žarnai su fiksuojamaja jungtimi
(Ø 32 mm)
3 P j u v e n q išu atvamzdis šalutiniam nusiurbimui
4 Veleno fiksatorius
5 Veržiamasis varžtas/veržiamoji jungè
6 Sukimosi krypties rodyklé
7 Variklio korpulas
8 Posvyrio kampo skalè
9 Pjovimo gylio nustatymo skalé
10 Pjovimo gylio nustatymo sraigtas
11 Rankena
12 Jungiklio jungimo blokatorius

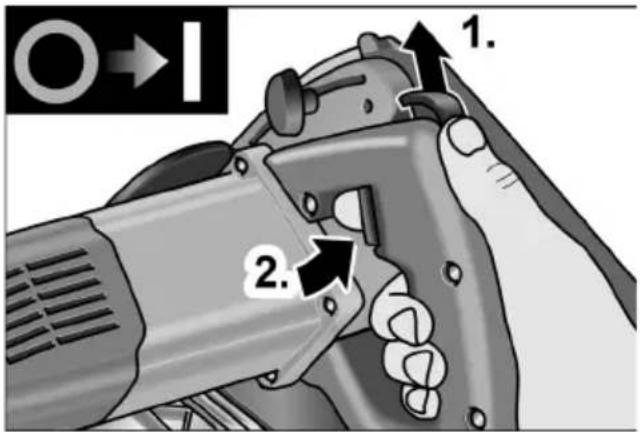

13 Jungiklis

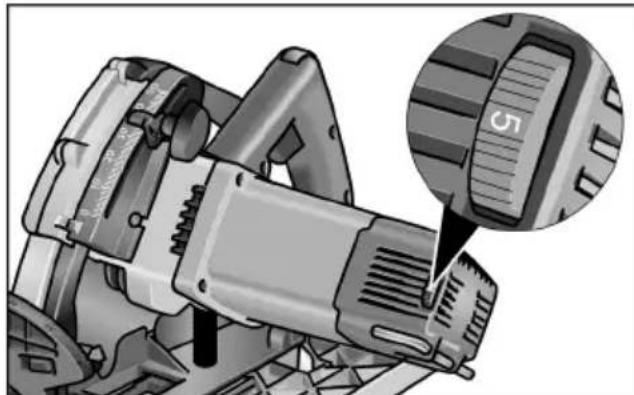

14 Sukimosi greicio reguliavimo ratukas

15 Šešiabriaunis raktas
16 Pjuklelio pagrindas

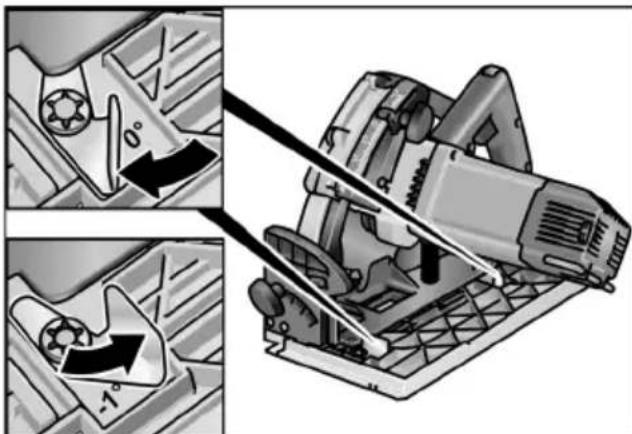

17 Svirtis - 1° nuostatai
18 Vidinis/Isorinis kreipiamasis griovelis mas/prijungimo

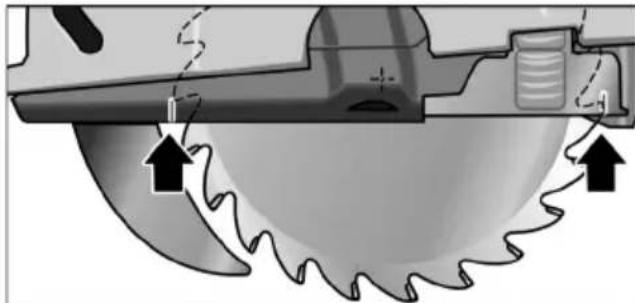

19/ p#j#n#o Pjuvlo zymejimas (0^ / 45^)
20 Sriegis lygiagrečiajai atramai tvirtinti
21 Perstumiamas kontrolinis langelis
22 Sparnuotoji verzlé/verziamoji
apkaba *
lygiagreciajai atramai tvirtinti
23 Apsauginis šalmas
24 Anga pleistui nustatyti
25 Lygiagrečioji atrama
265,0 m el. tinklo prijungimo kabelis su el. tinklo kištuku.
27 Jrankio skydelis

Techninai duomenys

„rankio tipas“		CSE 55 T
Tinklo jtampa V/Hz 230/50
Saugos klase		II/☐
Imama galia W 1350
Apgriezenu skaits tukšgaitā aps./min 2600–5200
Pjovimo greitis m/s 22–44
Pjovimo disko lizdo kiaurymè mm 20
Pjovimo disko skersmuo (maks./min.) mm 160/149
maks. p jovimo plotis mm 1,8
Pjovimo gylis	mm	0–55
Pjūvio gylis su kreipiamaja *	mm	0–49
„lstrižinis pjūvis		-1°–48°
Svoris pagal „EPTA-procedure 01/2003" (be jungiamojo kabelio)	kg	4,0

• pasirinktinai

Nurodymai dirbant

JSPÉJIMAS!

Pries bet kokius elektrinio jrankio aptarnavimo darbus istraukite tinklo kabelio sakute is rozetes.

Pries pirma naudiojima

Ispakuokite elektrinj jrankj ir jo reikmenis bei priedus ir patikrinkite, ar nera pakenkmu transportuojant.

ATSARGIAI!

Tinklo jtampa turi atitikti jtampa, nurodyta jrankio skydelyje.

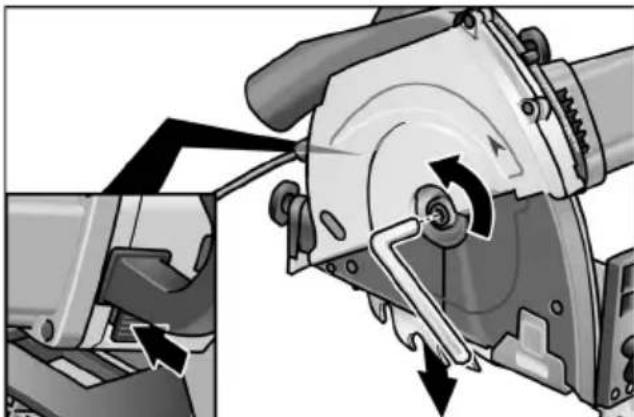

Pjuklelio geležtès tvirtinimas arba pakeitimas

NURODYMAS

Rekomenduojama naudoti tik tokius diskinio pjuklo p jovimo diskus, kurios FLEX siulo siam prietaisui.

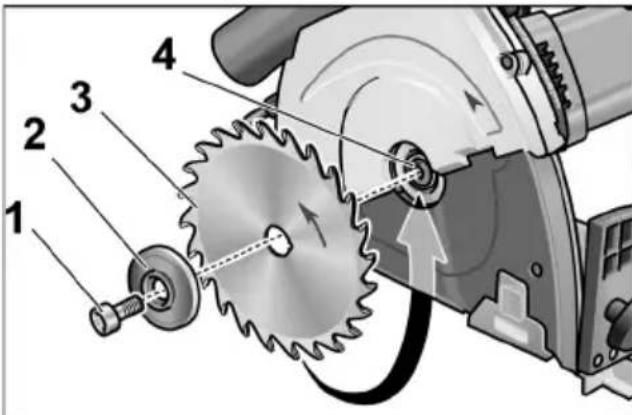

Ištraukite kištuka iš tinklo lizdo.

Paspauskite veleno fiksatoriu ir laikykite jj sioje padetyje.
Veržiamaji varžta atsukite su pridedamu vidiniu šeşiabriauniu raktu, sukdami jj pries laikrodžio rodykles judéjimo kryptj.
■ Atsukite veržiamaji varžta (1) ir nuimkite priekine tvirtinimo junge (2).
■ Isimkite p jovimo diska (3) iš korpuso Žemyn.

ATSARGIAI!

• Atkreipkite demesi j uzpakalines (4) ir priekines (2) tvirtinimo junges montavimo padeti.
• Dantu p jovimo kryptis (rodyklès kryptis ant p jovimo disko) ir sukimosi kryptis ant korpuso privalo sutapti.

• Jei reikia, išvalykite užpakaline (4) ir priekine veržiamajagunge (2).
  Iš apacios jstatykite p jovimo diska j korpusa.
  Užmaukite priekine tvirtinimo junge (2) su borteliu i isore ir ranka užsukite veržiamajj varžta (1) pagal laikrodžio rodyklès judejimo kryptj.
  Paspauskite veleno fiksatoriigir laikykite ij sioje padetye.Verziamajvarzt（1) užverzkite su vidiniu šeşiabriauniu raktu.

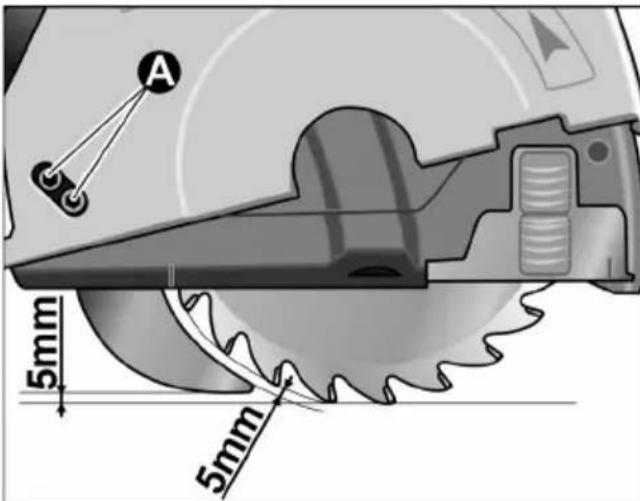

Pleisto nustatymas

ATSARGIAI!

Niekada nenaudokite jleidžiamojo pjuklo be pleisto.

Pleistas apsaugo nuo p jovimo disko užstrigimo pjaunant išilgai.

Kad butu uztikrinta si funkcija, pleistasturi buti teisingai sureguliuotas (zr. pav.).

Pakeite p jovimo diska visada patikrinkite pleisto nuostata.

Pleisto nuostatos keitimas:

Nustatykite maksimalu piovimo gylj (Zr. ten).
Nuspauskite jungimo blokatoriu aukstyn ir iki galo prilenkite pjoyimo stala. Korpuso angoje, skirtoje pleistui nustatyti (A), pasimato du cilindriniai varztai.
■ Atsukite abu varztus verzliarakcius suvidiniu sesiabriauniu.
Teisingai nustatykite pleistaj.
Priverzkite du cilindrinius varztus.
■ Atsukite pjovimo stala atgal.

Pjuvenu nusiurbimas ISPEJIMAS!

Iš medžiagu, pvz., Švino turinčiu dažu, kai kuriu medienos rūšiu, mineralu ir metalo, išsiskyrusios dulkès gali kelti grésme dirbančiajam arba netoli jo esantiems asmenims. Šiu dulkiu jkvèpimas arba kontaktas su jomis gali sukelti kvèpavimo taku susirgimus ir/arba alergines reakcjjas.

• Pasirupinkite geru darbo vietos védinimu!
• Jei galima, naudokite išorinj dulkiu nusiurbimo jrengini.
• Rekomenduojama naudoti dujokauke su P2 klases filtru.

Stenkites, kad darbo vietoje neprisikauptu dulkiu. Dulkes gali lengvai užsidegti.

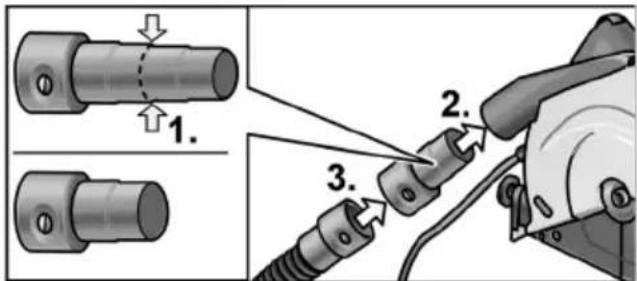

Sutrumpinkite universalujj adapter ties 2 pakopa (1.)
lstumkite universaluji adapterj i priunjigmo atvamzdi (2.).
■ Pritvirtinkite siurbimo Žarna adapteryje.
Nusiurbimo Žarná prijunkite prie nusiurbimo jtaiso.
Laikykités nurodymu, esančiu nusiurbimo jtaiso instrukcijoje!
Patikrinkite tvirtinima!

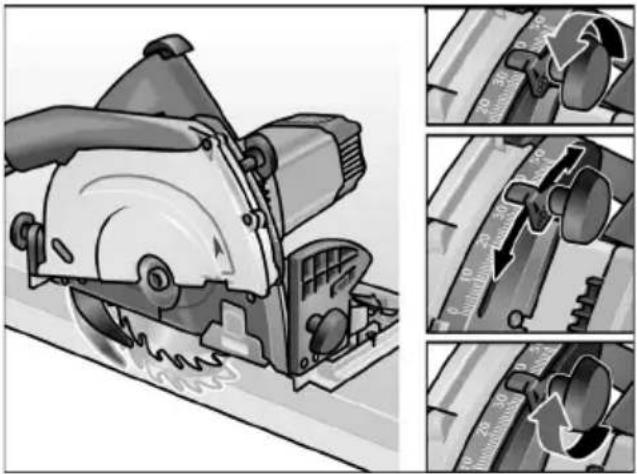

Pjuvio gylio nustatymas i NUODYMAS

Norint gaudi optimalu pjuvj, piovimo gylisturetu buti 2-5 mm didesnis už pjaunamos medziagos storj.

Ištraukite kištuka iš tinklo lizdo.

Atpalaiduokite p jovimo gylio nustatymosraigta.
■ Skalèje nustatykite reikalinga piovimo gyli.
Užveržkite sraigta.

Pjuklas panyra ne giliau kaip iki nustatyto
pjoyimo gylio.

i NUODYMAS

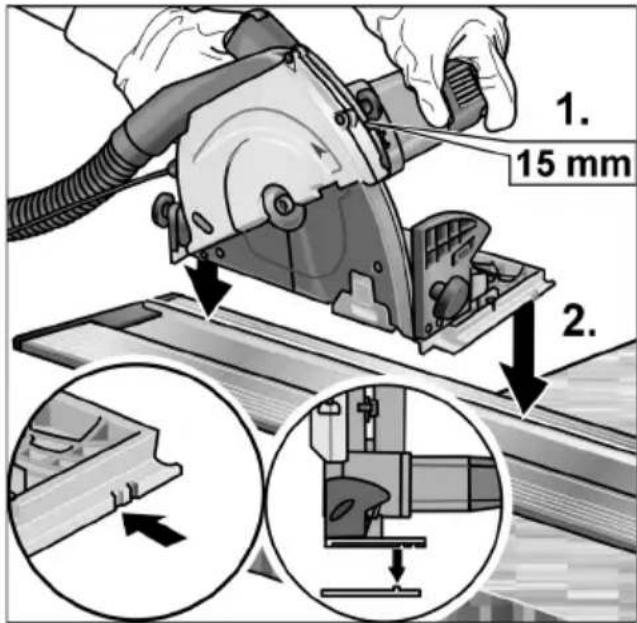

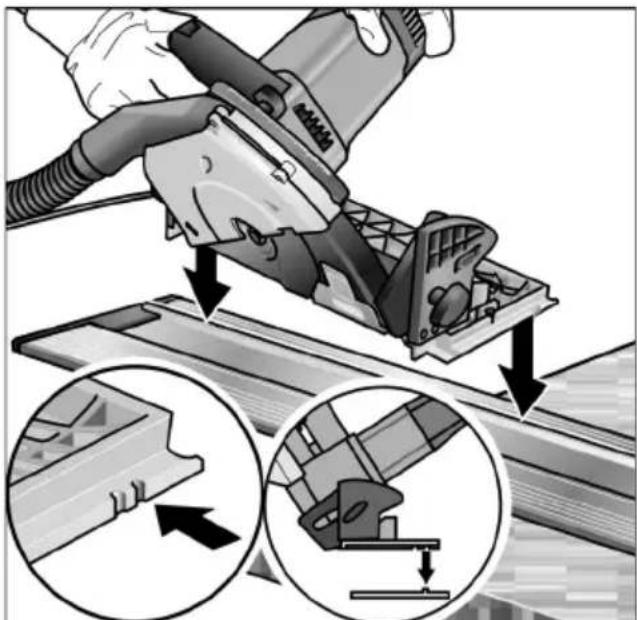

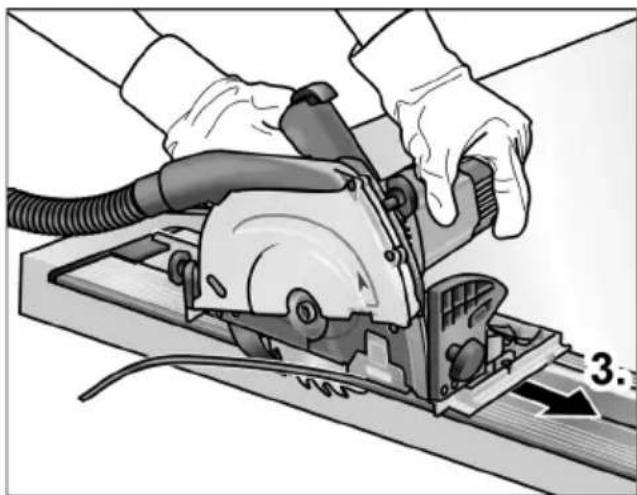

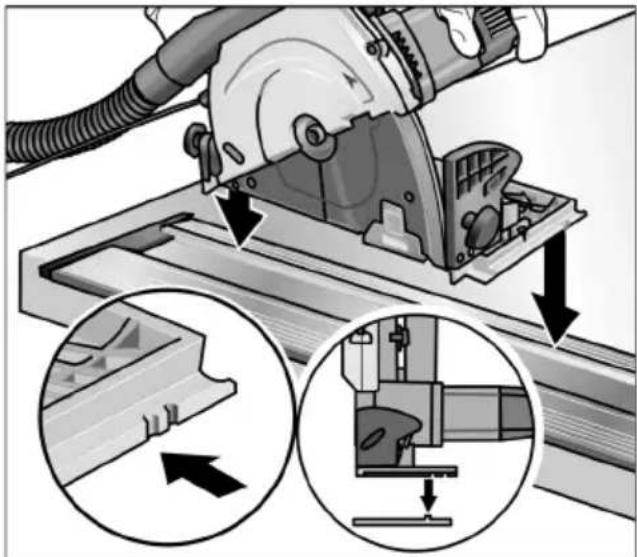

Dirbant su kreipiamuoju begeliu (galima isigyti papildomai) reikia naudoti su „GRS" pažyméta p jovimo gylio nustatymo rodyklès srit!

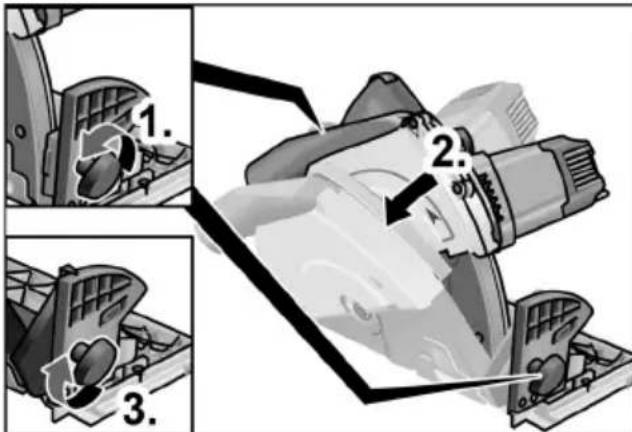

Posvyrio kampo nustatymas

NURODYMAS

Pjaunant kampu pjovimo gylis yra mazesnis nei pjovimo gylio skaleje rodoma verte.

Ištraukite kištuka iš tinklo lizdo.

Atpalaiduokite sraigtus (1.).
Naudodamiesi skele nustatykite reikiamaposvyrio kampa2.
Užveržkite sraigtus (3.).

-1° nuostata

NURODYMAS

Pjovimo diska nustacius siek tiek jstrižai, apatinéje plokstès puseje gaunamas neispleisejes neigiamo kampo pjuvis. Tada suleidus dalis, kai apatiné plokstès puse pasukama j virsu, susidaro tobulaisiauras plysys.

Ištraukite kištukaj is tinklo lizdo.
Atpalaiduokite posvyrio kamponustatomyo sraigtus.

Perkelkite abi -1° nuostatos svirtis. Pasimato pasirinkta nuostata (-1°).
Užveržkite sraigtus.

Noredami atstatyti atgal j 0^ padetj:

Atpalaiduokite posvyrio kampo nustatymo sraigtus.
Pjukla siek tiek palenkite ( 5^)
Perkelkite abi svirtis, kol pasimatys 0^ .
■ Atsukite pjovimo stala atgal.
Užveržkite sraigtus.

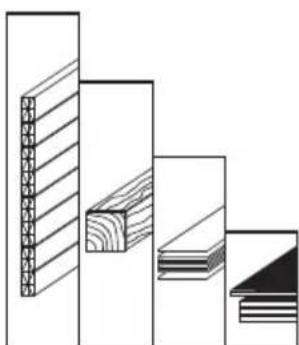

Sukiu skačiaus reguliavimas

Reguliavimo ratuku galima tolygiai keisti sukiu skaiciu nuo 1 (mazo) iki 6 (didelio), taip pat ir dirbant.

Taip galima parinkti atitinkamai medziagai ir darbo salygoms optimalu p jovimo greiti.

1 2600/min
2 3150/min
3 3700/min
4 4200/min
5 4650/min
6 5200/min

Jungimas ir isjungimas

ATSARGIAI!

Saugumo sumetimais jungiklis neužfiksuo-jamas ir pjovimo metu jj reikia laikytipaspausta.

Jungimo blokatorius saugo nuo netycinio
jungimo ir užfiksuoja apsauginj gaubta.
Pjūklā junkite tik darbinéje padětyje.

Nuspauskite jungimo blokatoriuyaukstyn ir laikykite nuspauta (1.).
Jungiklj nuspauskite ir laikykite nuspaude (2.).
Atleiskite jjungimo blokatoriq (kai pjuklas jleistas).

Kaip isjungti:

Jungiklj atleiskite.

Lygiagrečioji atrama (galimas papildomai)

JSPÉJIMAS!

Pries bet kokius elektrinio jrankio aptarnavimo darbus istraukite tinklo kabelio sakute is Rozetas.

NURODYMAS

Sandéluojant pjukla karti tiekiamame transportavimo lagaminélyje, lygiagrecioji atrama privalo buti ismontuota.

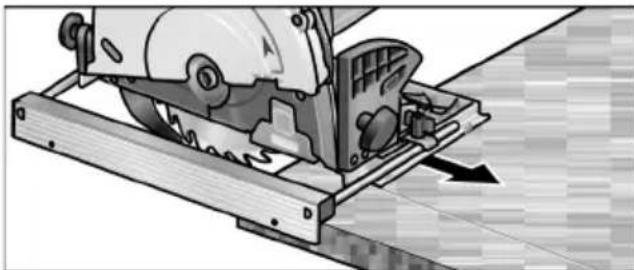

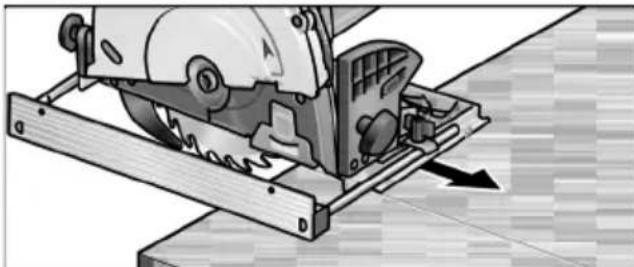

Lygiagretusis atmuesas pastumos kryptimi gali buti montuojamas pjuklui is kares arba iš dešinës.

Atmušo briauna gali buti sumontuojama nukreipta aukstyn arba Žemyn.

Atramine briauna nukreipta j virsu padidinamas p jovimo stalelio atraminis pavirsius.

Atramine briauna nukreipta zenymn Lengviau pjauti lygiagreciai su detales briauna.

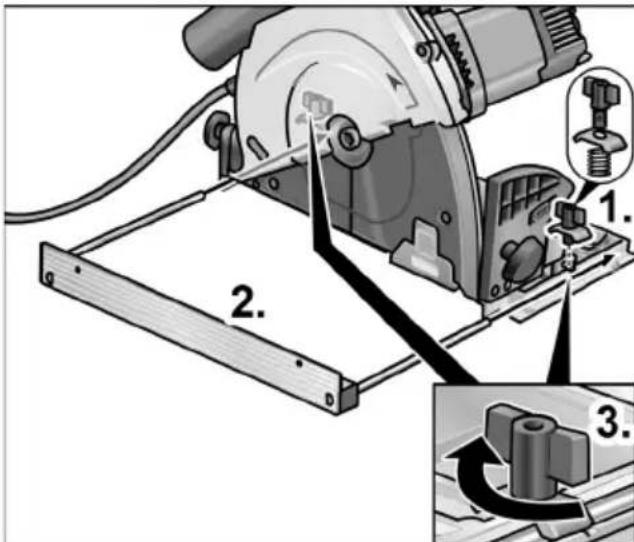

Lygiagreicosios kreipiamosios montavimas:

Sumontuokite lygiagreciojo atmuso tvirtinimo sparnuotaja verzle/ verziamaja apkaba (1.).
Ikiškite lygiagreciaja kreipiamaja (atramine briauna nukreipta j virsu arba zemyn) ir nustatykite norimaplotj (2.).
Užveržkite sparnuotjasias veržles (3.).

Kreipiamoji (pasirinktinai)

Kreipiamaji begelj (800 arba 1600 mm ilgio) galima jsigyti bet kurame FLEX clientu aptarnavimo centre.

Jei norite pailginti kreipiamosios ilgi, galima sujungti 2 kreipiamasias viena su kita. Tam kiekviename FLEX kiptu aptarnavimo centre galima jsigyti sujungtuva.

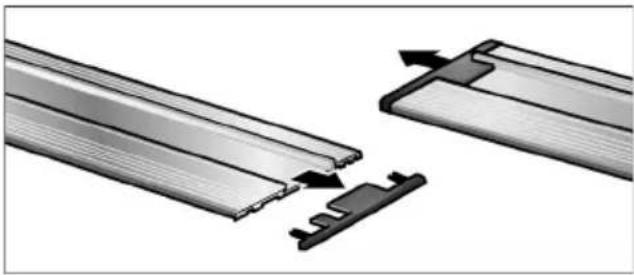

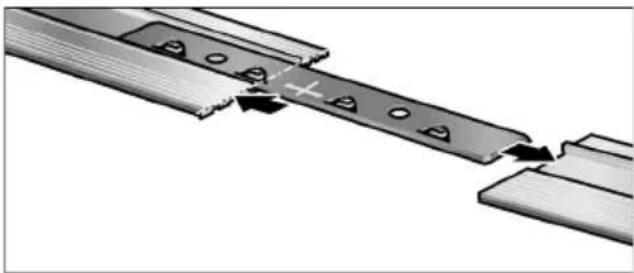

Sujungimo ploksteles montavimas:

Nuo kreipiamuju nuimkite apsauginius dangtelius.

Sujungimo plokstele atitinkamai iki puses jkiškitej kreipiamasias.

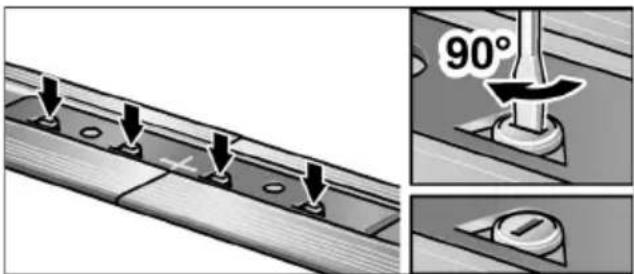

Užveržkite ekscentrikus (4x).

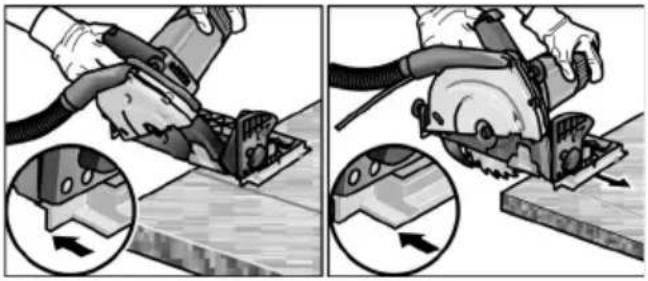

Kreipiamosios „ispjovimas”:

i NUODYMAS

Pries pirma karta naudoant kreipiamaja, apsauga nuo pleisejimo privalo buti prapjauta reikiamu plociu.

Rekomenduojama naudoti nauja p jovimo diska.

Nustatykite 0^ posvyrio kampa.
Nustatykite 15 mm pjuvio gylj (1.).
Kreipiamaja padekite ant stabilaus, lygaus pagrindo, taip kad apsauga nuo pleisejimo butu issikiusi prikeyje.
Junkite pjukla.
Pjukla su vidiniu kreipiamuoju grioveliu uždékite ant kreipiamosios (2.).

Pjukla tolygiai stumkite p jovimo kryptimi iki kreipiamosios galo (3.).

Kreipiamosios liniuotës naudiojimas

NURODYMAS

Pjukla padedami ant kreipiamosios linuotes naudokite kreipiamuosius griovelius.

Vidinis kreipiamasis griovelis (,0^ ) ..

Posvyrio kampas 0^ / - 1^

Išorinis kreipiamasis griovelis („45“):

Posvyrio kampas >0^

Pirminis jpjoyimas su kreipiamuoju begeliu

Saugant, kad neispleisétu plokstiniu medziagu pavrisius, galima padaryti pirmine ipjova < 4^ posvirio kampu.

Nustatykite maždaug 4° posvyrio kampa.

Nustatykite maždaug 3,3 mm p jovimo gylj.
Pjukla su vidiniu kreipiamuoju grioveliu uzddekite ant kreipiamosios.
lpjaukite plokste.
Nustatykite 0^ posvyrio kampa.
Pjovimo gylj nustatykite per visaj medziagos storj plius 3mm
Pjukla su vidiniu kreipiamuoju grioveliu uzddekite ant kreipiamosios.
Perpjaukite plokste visu storiu.

Darbas jrankiu

ATSARGIAI!

• Isjungus jrankj, pjuklelio gelezte dar kuri laika juda.
• Kai besisukantis p jovimo diskas prisiliečia prie medžiagos, gali pasijusti atatranka.

NURODYMAS

Per greitai stumiant, mažëja prietaisonasumas, blogëja pjuvio kokybe irtrumpëja pjovimo disko naudojimo trukmè.

Pjovimas po jpjoyimo

Prijunkite nusiurbimo zaarna.
Nustatykite reikiamo dydzio pjuvio gylj.
■ Jei reikia, nustatykite posvyrio kampa.
Junkite tinklo kabelio kištuka.
Junkite nusiurbimo jtaisa.
- Dešine ranka suimkite už rankenos.
Uzdékite pjovimo stala ant ruosinio.
Nustumkite kontrolinj langelj zemyn iki ruosinio pavirsius.
Pjukla junkite ir palaukite, kol p jovimo diskas pasieks didziausia sukiu skaiciu.
Spauskite pjukla.zemyn iki pjovimo gylio ribotuvo atmuso.
Pjukla letai pristumkite prie medziagos.

NURODYMAS

Pjovimo Žymos ant p jovimo stalo rodo pjovimo disko padeti pjaunant stačiu kampu.

Pjukla tolygiai stumkite per medziaga.
Baigus pjauti:

• Pjukla isjungti. Pjavimo diskas dar kurj laika sukasi!
• Pakélus pjukla piovimo diskas grjžta j pradine padétj ir apsauginis gaubtas užsklendžiamas.

Baigus darba: Nuodugnai išvalykite elektrinj jrankj ir priedus.

NURODYMAS

Noredami apodoroti didesnj ruosinj arba pjauti lygia briaunajus galite prie ruosinio pritvirtinti grindjuoste ar ka nors panasaus ir vesti diskinj pjukla, stumdami pjovimo stala palei sj pagalbinj atmusa.

Jleidžiamiei pjūviai

ATSARGIAI!

• Ileidžiamuju pjūviu posvyrio kampasturi buti 0^
• Imkités tinkamy priemoniu atatrankai isvengti, pvz., pritvirtinkite už prietaiso prie ruosinio medžio trinkele.

Jleidžiamuosius pjūvius reikia pjauti taip pat, kaip aprašyta skyriuje „Pjovimas po jpjoyimo". Posvyrio kampas turi buti 0°.

Kad butu lengviau orientuotis pjaunant jleidziamuoju budu, kontroliniame langelyje ir ant apsauginio gaubto yra zymos (zr. pav.). Sios zymos zenkina pilutinai jleisto pjovimo disko pjovimo sriti (esant maksimaliam pjovimo gyluii).

Techninis aptarnavimas ir priežiura

JSPÉJIMAS!

Pries bet kokius elektrinio jrankio aptarnavimo darbus istraukite tinklo kabeliosakute is Rozetes.

Elektrinio jrankio valymas

JSPÉJIMASI!

Nenaudokite vandens arba skystu valikliu.

Vidine korpuso ertme reguliariai prapuskite sausu suspaustu oru.
Dulkiu siurbliu ir sepeteliu nuvalykite p jovimo stalair reguliavimo itaisus.
Sanaras retkarciais nupurskite mašinine alyva.
Kreipiamajtaip pat nuvalykite, kad tai neturetu jtakos kreipiant pjukla ir tuo pa ciu nejatakuy pjuvio tikslumo.

Remontas

Remontuoti atiduokite tik j gamintojo igaliotas dirbtuves.

NURODYMAS

Garantiniu laikotarpiu neleistina atsukti sraigty variklio korpuse.

Jei nesilaikysite sio reikalavimo, gamintojogarantiniai jsipareigojimai negalios.

Atsarginés dalys, priedai ir reikmenys

Informacija apie kitus priedus, ypač jdedamuosius darbo jrankius (antgalius), rasite gamintojo kataloguose.

Surinkimo brežinius ir atsarginiu daliusarašus rasite mūsū pagrindiniame puslapyje: www.flex-tools.com

Nurodymaiutilizuoti

JSPÉJIMASI!

Pašalinkite susidévějusi jrankiu tinklo kabelj, kad ju nebútu galima naudoti.

Tik ES salyse

Pagal Europos Sajungos direktyvNr. 2002/96/EB del senu elektros ir elektroniniu jrankiu ir pagal salies vidaus jstatymus pasene elektriniai jrankiai turi buti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktu aplinkai.

NURODYMAS

Informacija apie utilizes galimybes gausite iš pardavéjo!

-Atitikimo deklaracija

Atsakingai pareiskiame, kad sis gaminys atitinka standartus ir normatyvinius dokumentus:

EN 60745 pagal direktyvu

2004/108/EB, 2006/42/EB

2011/65/EB apibréžtis.

Už technine dokumentacija atsakingas:

Perkant nauja jrankj FLEX suteikia 2 metu gamintojo garantija nuo jrankio pardavimo datos vartootojui. Garantiniai jsipareigojimai gialoja tik defektu, atsiradusiq del medziagu ir/arba gamybos defektu arba jei gaminio savybès neatininka deklaruojamu.

Pareiskiant garantines pretenzijas, reikia prideti pirkimo Čekj su nurodyta pirkimo data.

Garantinis remontas atliekamas tik FLEX igalotose serviso dirbtuvese.

Garantiniajsipareigojimalgalioja tik tuo atveju,jei jrankis buvo naudojamas pagal paskirt. Garantija negalioja naturalaus susidevèjimo atveju, jei jrankis buvo naudojamas ne pagal paskirt, jei jrankis visiskai ar dalinai išardytas arba sugedo del to, kad buvo perkrautas, jei buvo naudojami jam neskirti,sugede ar neteisingai naudojami priedai,jei zala klienams ar tretiesiems asmenims atsirado del jrankio poveikio priedui ar detalei naudojant jega, del naudojimo ne pagal paskirt ar nepakankamo techninio aptarnavimo,jei yra pazeidimu del išorinio ar svetimkuniu poveikio,pyz.,smelio ar akmeneliu, del to, kad nebuvo laikomasi instrukcijos nurodymu,pyz.,jrankis buvo jungiamas jne tos jtamos ar ne tos sroves rusies tinkla. lgarantinius jsipareigojimus nejeina zalos atlyginimas jei ji padaryta del jrankio poveikio priedui ar apdorojamai medziagai, del to, kad buvo naudojama ernelyg didele jega, del nepakankamos jrankio prieziuros ar neteisingo techninio aptarnavimo, kurj atliko klienas ar tretieji asmenys,defektu,atsiradusiu del isorinio poveikio ar del svetimkuniu,pyz.,smelio ar akmenuku poveikio, arba defektu,atsiradusiu del to, kad nebuvo laikomasi instrukcijos nurodymu,pyz.,prijungus prie ne tos jtampos ar ne tos sroves rusies tinklo, atveju.

Garantinai jsipareigojimai priedams ir reikmenims galioja tik tada, jei jie buvo naudojam su jrankiu, su kuruo jie skirti arba leidziami naudoti.

Atsakomybès pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negauta pelna del darbinés veiklos nutraukimo, kuri sukèle jrankis arba netinkamas jrankio naudojimas. Gamintojas ir jo atstovai neatsako už nuostolius, jeigu jrankis buvo naudojamas ne pagal paskirtj arba kartu su kitu gamintoju gaminiais.

Sats

Izmantotie symboli 265

Jusu drošibai 265

Trokšni un vibracija 268

Iss apskats 269

Pirms ekspluatacijas izlasiet lietosanas pamacibu!

Nesajiet acu aizsargu!

Nesajiet trok'snu aizsargu!

Noradijums par vecas iekartas likvidešanu (sk. 278. lpp.)!

Jusu drošībai

BRIDINAJUMS!

Pirms elektrinstrumenta izmantošanas izlasiet un rikojieties saskaña ar:
