MF1E3620AA - 3620 (MF1*3620**) - Draadloze multitool SKIL - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING MF1E3620AA - 3620 (MF1*3620**) SKIL

• Deze machine is bedoeld voor het zagen en snijden van hout, kunststof, pleister, metaal en zachte muurtegels alsmede voor het droog schuren en afkrabben vankleine oppervlakken
• Deze is bij uisttek geschickt voor werkzaamheden langs opstaande randen, voor invalidend zagen en werkzaamheden langs aansluitende randen
• Deze machine is Niet bedoeld voor professioneel gebruik
• Deze machine kan worden gebrukt in combinatie met vrijwel alle algemen verkrijigbare accessoires voor multifunctionele machines, inclusief bestaande OIS-en Starlock-accessoires (3)
  Lees enbewaar deze gebruiksaanwijzing ④

A Zeskantsleutel
B Klemschroef met sluitring
C Aan/uit schakelaar
D Toerental-instelweltje
E Schuurkussen
F Segmentzaagblad
G Insteekzaagblad
H Schurpapier
J Stofzuigeraansluitstuk
K Ventilatie-openingen
L LED-lampje
M Batterijniveau-indicator
N Accessoire voor diepteafstelling *
* NIET STANDAARD MEEGELEVERD

VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCHE GEREEDSCHAPPEN

veiligheidswaarschuwingen, instructies, afbeeldingen en specificadies die met dit elektrische gereedschap zichmeegeleverd. Het Niet volgen van alle hieronder genoemde instructies kan elektrische schokken, brand en/of ernstig letsel tot gezolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik en het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

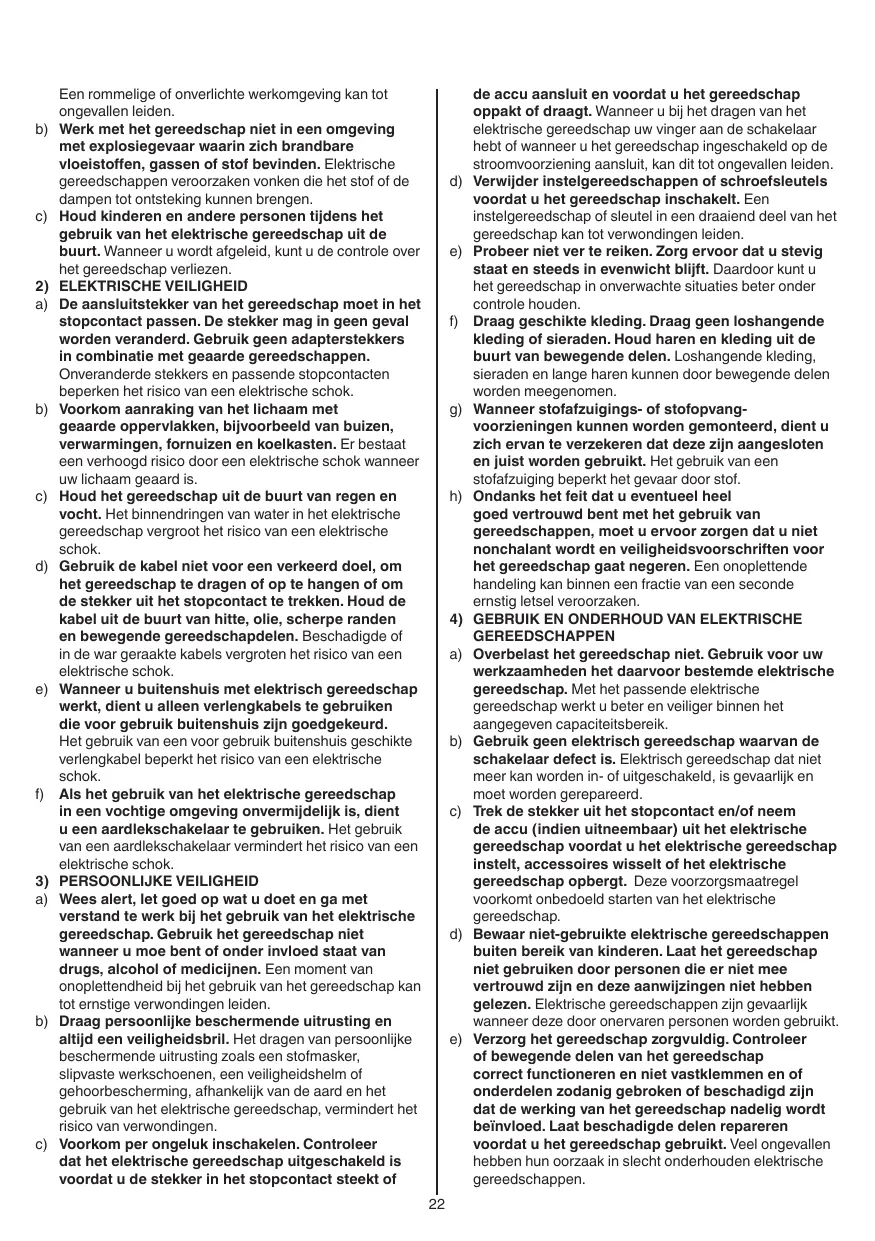

1) VEILIGHEID VAN DE WERKOMGEVING
a) Houd uw werkomgeving schoon en opgeruimd.

Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

b) Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vomken die het stof of de dampen tot ontsteking hunnen brengen.
c) Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap uit de buurt. Wanner u wordt afgeleid, kurz u de controle over het gereedschap verliezen.

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geoarde gereedschappen. Onveranderde stekkers en passende stopcontacte beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onopletendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en alkijd een verilgheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksochoenen, een verilgheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapen uitgeschakeld isvoordat u de stekker in het stopcontact steekt of

de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncegallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e) Probeer Niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht bliftt. Daardoorkest u het gereedschap in onverwachte situatuies beter onder controle houden.

f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.

g) Wanneer stofafzugings- of stofopvang-voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekerden dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

h) Ondanks het feit dat u eventueleel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een tractie van een seconde ernstig letsel veroorzaken.

4) GEBRUK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden hetঀoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werk t u better en veiliger binnen het aangegeven capacitieitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet更是 kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar Niet-gebruekte elektrische gereedschappen buiuten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er nicht mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijن wanneer deze door onervaren Personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zdotig gebroken of beschadig zich dat de werkking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevalten hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAPPEN

6) SERVICE

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoven snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snugvast en zich gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. LetARABij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gavaarlijke situatuies leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situatuies veilig kan worden gehenteerd en bediend.
a) Laad accu's alleen op in opladers die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer deze met andere accu's worden gezruikt.
b) Gebruik alleen de waaroor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondeningen en brandgevaar leiden.
c) Voorkom aanraking van de Niet-gebruekte accu met paperclips, Munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kannenveroorzaken. Kortsluitingussen de accelcontacten kan brandwonden of brand tot gevolg hebben.
d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
e) Gebruik accu of gereedschap nicht, als dazu beschadigd of veranderd zijn. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
f) Stel accu of gereedschap Niet bloot aan vuur of overmatige temperaten. Bootstelling aan vuur of temperaturen boven 130^ kan een explosieveroorzaken.
g) Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.
a) Laat het gereedschap alleen repareren door gekwaliffeerd en vakkundig personeel en alleen met originee verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilgheid van het gereedschap in stand blift.
b) Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Service van accu'sdient uitsluitend te worden uitgevoerd door de fabrikant of erkende serviceworkplaatsen.

VEILIGHEIDSVOORSCHRIFTEN VOOR OPLAADBARE MULTIFUNCTIONELE MACHINES

• Houd het elektrische gereedschap aan de geisoleerde greepvlakken vast als u werkzaamheden uitvoert waar bij het inzetereedschap verborgen stroomleidingen kan raken (contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden)
• Gebruik klemmen of pas een andere handige manier toe om het werkstuk vast te zetten en te ondersteunen op een stabeliel platform (bij het in de hand of tegen het lichaam houden van het werkstuk, kan de machine Niet goed onder controle worden gehonden)

ALGEMEEN

• Deze machine mag nicht worden gebruikt door Personen onder de 16aar
  Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint
• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)
• Verwijder de batterijui het de machine voordat u instellen gen verandert of een accessorie verwisselt
• Houd de machine tijdens het werkden altijd stevig met beiden handen vast en zorg ervoor, dat u stevig staat
• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal konnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders verroorzaken); draag een stofmasker en werk met een stofopvang-voorzieningen als die kan worden aangesloten
• Bepaalde soorten stof zich geklassificiererd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in alot
• Gebruik beschermende handschoenen bij het verwisselen van accessoires (contact met het accessoire kan resulteren in letsel)
• Als u de machine wegzet moet de motoruitgeschakeld zichen en de bewegende delen tot stilstand zichen gekomen

TIJDENS ZAGEN/SNIJDEN

• Houd uw handen uit de buurt van het snijgebied; ga in geen geval met uw handen onder het materiaalijdens het snijden
• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie-of waterleidingbedrijf (contact met elektrische ledingen kan tot brand of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materiele schade en kan tot een elektrische schok leiden)
• Gebruik geen beschadigd, verrormd of bot zaagblad

TIJDENS SCHUREN

• Gebruik de machine uitsluitend voor droogschuren (penetratie van water in de machine vergroot het risico van een elektrische schok)

• Kom Niet in aanraking met het draaiend schuurpapier

• Gebruik versleten, gescheurd of ernstig beschadigd schuurpapier Niet meer
  Bij het schuren van metaal ontstaan vonden; gebruik de stofzuiger Niet en houd andere personen en brandbaar materiaal van het werkgebied weg

BATTERIJEN

• De geleverde batterij is deels opgeladen (om een volledige capaciteit van de batterij te garanderen,要去 u de batterij volledig oplagen in de oplader voordat u uw elektrische gereedschapoor de eerste keer gekrukt)

• Gebruikuitsluitend de volgende batterijen en opladers voor deze machine

• SKIL-batterij: BR131***

• SKIL-oblader: CR131***

• Gebruik de batterij Niet, wanner deze beschadigd is; verwang deze
  Haal de batterij Niet UIT elkaar

• Stel machine/batterij Niet bloot aan regen
  Toegestane omgevingstemperatuur (machine/oplader/ batterij):

• bij het laden 4...40°C

• bij het gebruik -20...+50°C
  -bij opslag-20...+50°C

UITLEG VAN SYMBOLEN OP MACHINE/BATTERIJ

③ Deze machine kan worden gebruikt in combinatie met vrijwel alle algemeen verkrrijgbare accessoires voor multifunctionele machines, inclusief bestaande OIS- en Starlock-basisaccessoires
④ Lees de gebruiksaaanwijzing voor gebruik
⑤ Batterijen explodeen als zij in vuur worden gegood, dus verbrand de batterij in geen geval
⑥ Bewaar de machine/oplader/batterij op een plaat, waar de temperatuur Niet hoger dan 50^ kan worden
⑦ Geef elektrisch gereedschap en batterijen nicht met het huisvuil mee

GEBRUIK

• Opladen batterij

! lees de veiligheidswaarschuwingen en -voerschriften die bij de oplader worden geleverd

• Verwijdersen/installeren van de batterij ②
• Batterijniveau-indicator ⑧
• druk op de batterijniveau-indicatorknop M om het huidige batterijniveau aan te gehen.
• Verwisselen van accessoires ⑩

! verwijder de batterij uit de machine

• verwijder/monteer het vereiste accessoire Zoals aangegeven in de afbeelding
• zorg dat de opening van het accessoire in de nokjes aan de voorkant van de machine past (mogelijk klikt deze in positie)
• monteer het accessoire met het ingedrukte middenstuk\ aar beneden gericht
• draai schroef B los/vast met zeskantsleutel A

• controller of het accessoire goed vast zit (accessoires die onjuist of nicht goed vast zitten, kunnen tijdens gebruik loskomen en een gevaar vormen)

• Bevestigen van schuurpapier (9)

-klop het stof uit het VELCRO-material op schuurkussen E voorafgaand aan bevestiging van het schuurpapier
- breng VELCRO-schuurpapier H aan zoals afgebeeld

! ten behoeve van stofafzuiing algijd geperforeerd schuurpapier gebruiken
! perforatie van het schuurpapier要去 corresponderen met perforatie in de schuurvoet
! verrang versleten schuurpapierijdig
! gelebruik de machine alleen wanner het gehele VELCRO-oppervlak met schuurpapier is bedekt

Stofafzuiging 11

! verwijder de batterij uit de machine
- gebruik stofzuigeraansluitstuk J alleen bij gebruik van schuurkussen E
- stofzuigeraansluitstuk J zoals afgebeeld bevestigen
- sluit stofzuiger aan

! gelebruik de stofopvangvoorzieening/stofzuiger nicht bij het schuren van metaal
- reinig stofzuigeraansluitstuk J regelmatig voor optimale stofafzuiiging

Aan/uit

• schakel de machine aan/uit door schakelaar C ② in stand "I"/O" te zetten
  ! voordat het accessoire in aanraking komt met het werkstuk, moet uw machine op volle toeren draaien
  ! voordat u de machine uitschakelt, dient u deze van het werkstuk op te lichten

Werksnelheid aanpassen 12

• met schijf D kan de gewenste oscillerende frequentie worden ingesteld van laag (1) tot hoog (6) (ook verwijl de machine worden gezrukt)
• de optimale werkshalheid is afhankelijk van het materiaal en kan proefondervindelijk worden vastgesteld

Vasthouden en leiden van de machine

! houd de machineijdens het werk altijd vast bij het(de) grijs-gekleurde greepvlak(ken) ⑬
- houd ventilatie-openingen K onbedekt
- oefen nicht teveel druk uit op de machine (overmatige druk za leiden tot overmatigeitte en kan de levensduur van het accesaire bekorten)

• Batterijbescherming

Schakelt de machine uit of voorkomt dat de machine wordt aangezet, wanner

• de belasting te hoog is
• de batterijtemperatuur ligt Niet binnen het toegestane bedrijsttemperatuurbereik van -20 tot +50^
• de lithium-ionbatterij bijna leeg is (ter beschemming gegen diepe ontlading)

! blij Niet op de aan/uit-schakelaar drukken nadat de machine automatisch is uitgeschakel; de batterij kan beschadigd worden

LED-lampje L 14
- LED-lamp L gaat automatisch branden bij het activeren van schekelaar C

• Accessoire voor diepte-instelling (DEPTH STOP) (wordt nicht standardeerveerde) 15

TOEPASSINGSADVIES

• Voor optimale resultaten op verschillende materialenTABEL ⑥ Gebruiken als referentie voor het bepalen van dejuiste accessoire (accessoires worden nicht standardmeegeleverd)
  Voor meer informatatiezie www.skil.com

ONDERHOUD / SERVICE

• Deze machine is nicht bedoeld voor professioneel gebruik
• Houd machine altiijd schoon (met name de ventilatieopeningen K ②

! verwijder vór het reinigen de batterijuit demachine

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken,Client de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen
• stuur de machine ongedemonteerd, samen met het aankoopbewijs, maar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)
  Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist geleuk van de machine nicht onder de garantie vallen (voor de garantievooraarden van SKIL zie www.skil.com of raadpleeg uw dealer)

MILIEU

• Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen Niet met het huisvui mee (alleen voor EU-landen)

• volgens de Europese richtig 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepingaarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recycle-bedrijf, dass voldoet aan de geldende milieu-eisen

• symbool ⑦ zal u in het afdankstadium hieraan herinneren
  ! bescherm de batterij-contacten met stevig plankband voordat ze afedankt worden, om kortsluiting te voorkomen

GELUID / VIBRATIE

• Gemeten in navolging van EN 62841 is het geluidsdrukniveau van deze machine 85,0 dB(A) en het geluidsvermogens niveau 96,0 dB(A) (onzekerheid K = 3 dB), en de trilling (triax vector som;onzekerheid K = 1.5m / s^2

• bij het schuren 3,7m / s^2

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze may worden gebruikt om twee machines met elkaar te vergelijk den als voorlopige beoordealving van deblootstelling aan trilling bij gebruik van de machine voor de vermelde toepasseningen

• gegruik van de machine voor andere toepassingen, of met andere of slecht onderhoven accessoires, kan hetblootstellingsniveaua aanzienlijk verhogen

• wanneer de machine isuitgeschakeld of wanneer, deze loopt maar geen werk verricht, kan dit hetblootstellingsniveau aanzienlijk reduceren

I beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organieren

（

3620
