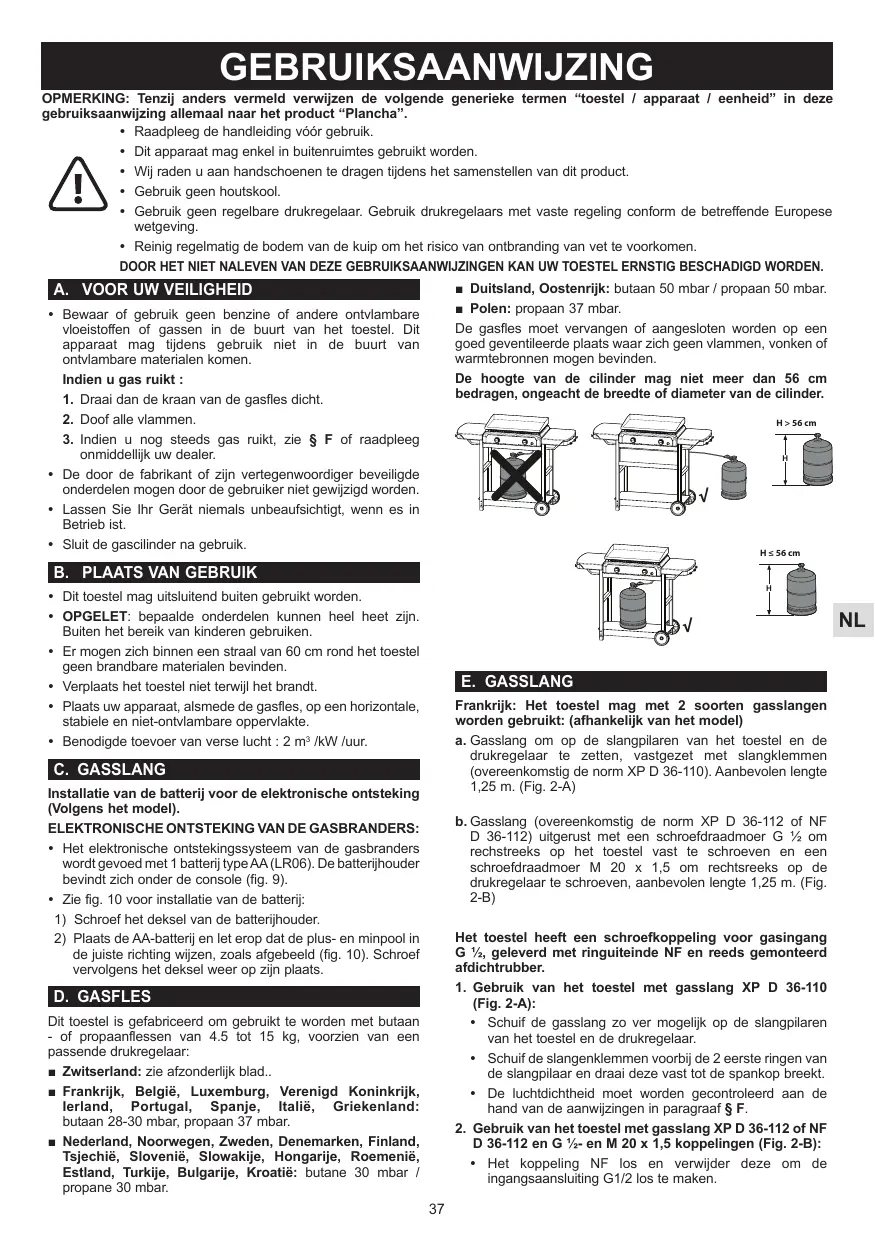

GEBRUIKSAANWIJZING OPMERKING: Tenzi anders vermeld verwizen de volgende generieke termen “toestel / apparaat / eenhei oebrulksaammzing allemaal naar het product “Plancha”. + Raadpleeg de handleiding véér gebruik. + Dit apparaat mag enkel in buitenruimtes gebruikt worden. +_Wij raden u aan handschoenen te dragen tijdens het samenstellen van dit product Gebruik geen houtskool + Gebruik geen regelbare drukregelaar. Gebruik drukregelaars met vaste regeling conform de betreffende Europese wetgeving. Reinig regelmatig de bodem van de kuip om het rico van ontbranding van vet te voorkomen. DOOR HET NIET NALEVEN VAN DEZE GEBRUIKSAANWIJZINGEN KAN UW TOESTEL ERNSTIG BESCHADIGD WORDEN.

A. VOOR UW VEILIGHEID

+ Bewaar of gebruik geen benzine of andere ontvlambare vioeistoffen of gassen in de buurt van het toestel. Dit apparaat mag tidens gebruik niet in de buurt van ontvlambare materialen komen. Indien u gas ruikt :

1. Draai dan de kraan van de gasfles dicht.

2. Doof alle viammen.

3. Indien u nog steeds gas ruikt, zie $ F of raadpleeg

onmiddellik uw dealer. De door de fabrikant of zin vertegenwoordiger beveiligde onderdelen mogen door de gebruiker niet gewijzigd worden: Lassen Sie Ihr Gerät niemals unbeaufsichtigt, wenn es in Betrieb ist + Suit de gasclinder na gebruik.

B. PLAATS VAN GEBRUIK

Dit toestel mag uitsluitend buiten gebruikt worden. OPGELET: bepaalde onderdelen kunnen heel heet zijn. Buiten het bereik van kinderen gebruiken Er mogen zich binnen een straal van 60 cm rond het toestel geen brandbare materialen bevinden. Verplaats het toestel niet terwi]l het brand. Plaats uw apparaat, alsmede de gasfles, op een horizontale. stabiele en niet-ontviambare opperviakte. Benodigde toevoer van verse lucht : 2 m° /kW fur. C. GASSLANG Installatie van de batterij voor de elektronische ontsteking {Volgens het model). ELEKTRONISCHE ONTSTEKING VAN DE GASBRANDERS: + Het elektronische ontstekingssysteem van de gasbranders wordt gevoed met { batteri type AA (LROG). De batterihouder bevindt zich onder de console (fig. 9). + Zie fig. 10 voor installatie van de batteri;

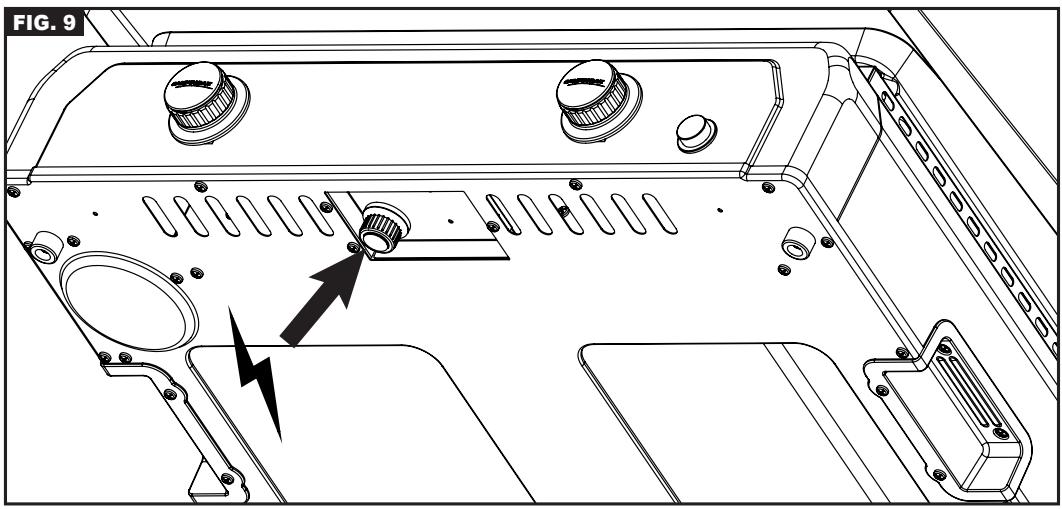

1) Schroef het deksel van de batterihouder.

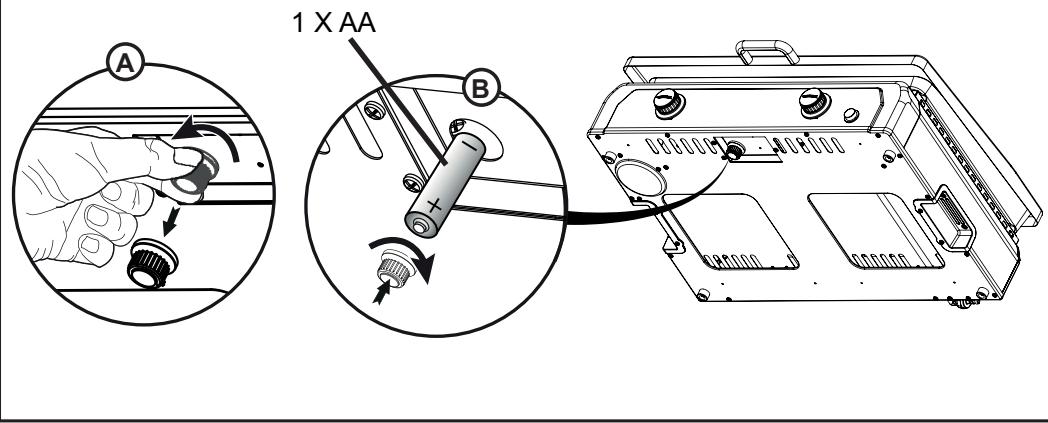

2) Plaats de AA-batteri en let erop dat de plus- en minpool in

de juiste richting wizen, zoals afgebeeld (fig. 10). Schroef vervolgens het deksel weer op zin plaats. D. GASFLES Dit toestel is gefabriceerd om gebruikt te worden met butaan - of propaanflessen van 4.5 tot 15 kg, voorzien van een passende drukregelaar: = Zwitserland: zie afzonderijk blad. = Frankrijk, Belgié, Luxemburg, Verenigd Koninkrijk, lerland, ‘ Portugal, Spanje, ltalié, Griekenland: butaan 28-30 mbar, propaan 37 mbar. = Nederland, Noorwegen, Zweden, Denemarken, Finland, Tsjechié, Slovenié, Slowakije, Hongarije, Roemenië, Estland, Turkije, Bulgarie, Kroatië: butane 30 mbar / propane 30 mbar.

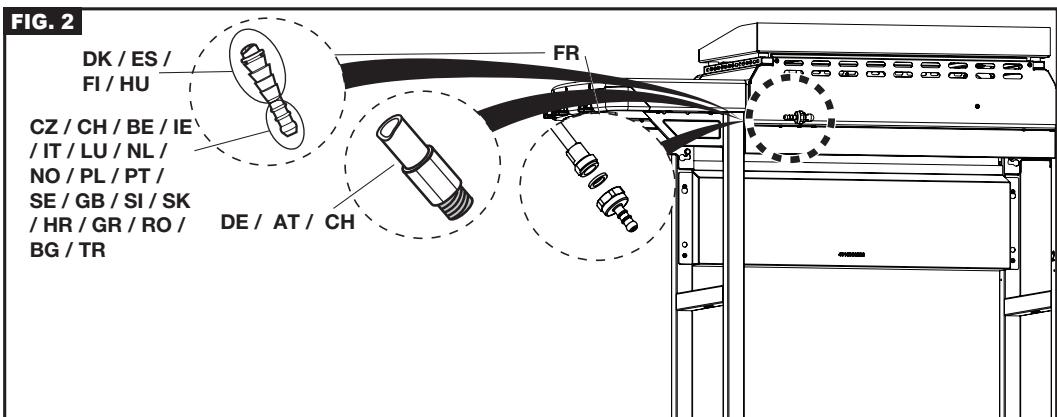

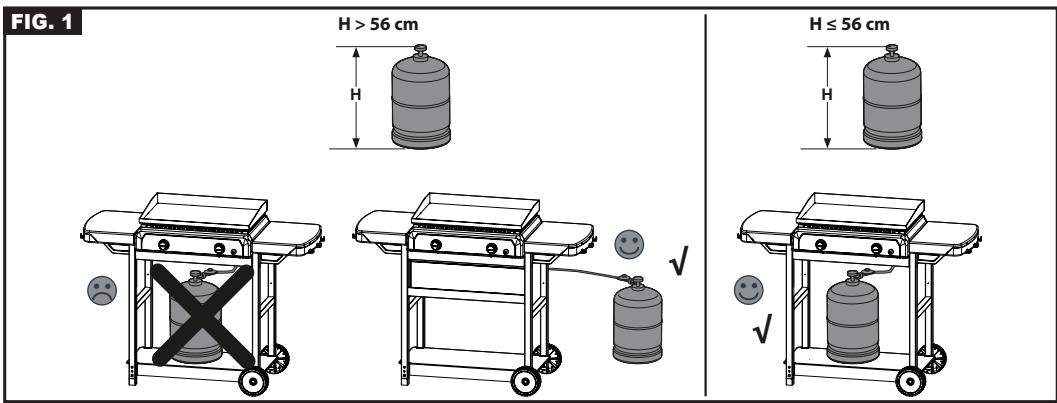

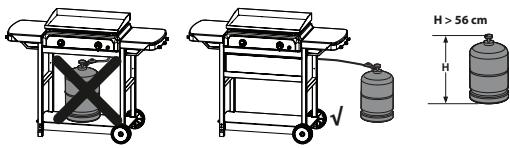

= Duitsland, Oostenrijk: butaan 50 mbar / propaan 50 mbar. = Polen: propaan 37 mbar. De gasfles moet vervangen of aangesloten worden op een goed geventileerde plaats waar zich geen vlammen, vonken of warmtebronnen mogen bevinden De hoogte van de cilinder mag niet meer dan bedragen, ongeacht de breedte of diameter van de ci 6 cm ler. Het toestel mag met 2 soorten gasslangen worden gebruikt: (afhankelijk van het model) a. Gassiang om op de slangpilaren van het toestel en de drukregelaar te zetten, vastgezet met slangklemmen overeenkomstig de norm XP D 36-110). Aanbevolen lengte 1,25 m. (Fig. 2-À) b. Gassiang (overeenkomstig de nom XP D 36-112 of NF D 36-112) uitgerust met een schroefdraadmoer G % om rechstreeks op het toestel vast te schroeven en een schroefdraadmoer M 20 x 1,5 om rechtsreeks op de drukregelaar te schroeven, aanbevolen lengte 1,25 m. (Fig. 28) Het toestel heeft een schroefkoppeling voor gasingang G %, geleverd met ringuiteinde NF en reeds gemonteerd afdichtrubber.

1. Gebruik van het toestel met gasslang XP D 36-110

(Fig. 2-A Schuif de gasslang zo ver mogelik op de slangpilaren van het toestel en de drukregelaar. Schuif de slangenklemmen voorbi de 2 eerste ringen van de slangpilaar en draai deze vast tot de spankop breekt De luchtdichtheid moet worden gecontroleerd aan de hand van de aanwizingen in paragraaf $ F.

2. Gebruïk van het toestel met gasslang XP D 36-112 of NF

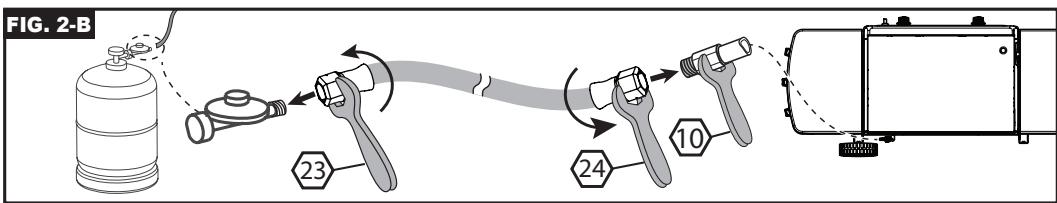

D 36-112 en G en M 20 x 1,5 koppelingen (Fig. 2-B): + Het koppeling NF los en verwider deze om de ingangsaanslutting G1/2 los te maken.

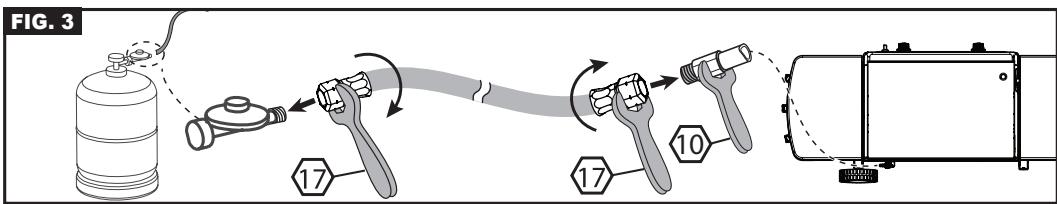

+ Verwijder de afdichting + Schroef de G1/2 slangkoppeling op de koppeling van de barbecue. Schroef de M20 x 1.5 schroefdraad koppeling op de uitgang van de drukregelaar door de aanwijzingen te volgen die bi de gasslang zin geleverd + Gebruik twee sleutels om de soepele slang op het aanzetstuk van het gas van het apparaat vast te zetten: > Gebruik een moersleutel nr. 10 om de verbinding van de ingang vast te zetten op het apparaat. > Gebruik een moersleutel nr. 24 om de moer op de sang van het apparaat te sluiten, of om de moer te verwijderen. + Gebruik een moersleutel om de verbinding van de ingang van de regelaar vast te zetten wanneer u de moer op de slang aanbrengt, of wanneer u de moer verwijdert. + De luchtdichtheid moet worden gecontroleerd aan de hand van de instructies in paragraaf F). Controleer of de slang niet gespannen staat of gedraaid is en niet in contact komt met de warme delen van het toestel. De gasslang moet worden vervangen als de vervaldatum op de lang is bereikt of als deze beschadigd is of barstjes vertoont. = België, Luxemburg, Verenigd Koninkrik, lerland, Portugal, Spanje, ltalië, Kroatië, Griekenland, Nederland, Tsjechié, Slowakije, Hongarie, Slovenié, Noorwegen, Zweden, Denemarken, Finland, Bulgarie, Turkije, Roemenië, Polen, Estland, Zwitserland (afhankelijk van het model): Het apparaat is uitgerust met een ringkop-einde. Het dient gebruikt te worden met een gasslang geschikt voor butaan- of propaangas. De slang mag niet langer dan 1,20 m zijn. De slang moet vervangen worden indien ze beschadigd is of barsten vertoont, wanneer de nationale voorschriften dit vereisen of volgens haar geldigheid. Controleer of de slang niet gespannen staat of gedraaid is. Laat de slang nooit onderdelen raken die heet kunnen worden. Duitsland, Oostenrik, Zwitserland (afhankelik van het model): Het gebruik van een flexibele gasslang geschikt voor butaan of propaangas is voorgeschreven: De slang mag niet langer dan 1,50 m zin. De slang moet vervangen worden indien ze beschadigd is of barsten vertoont, wanneer de nationale voorschriften dit vereisen of volgens haar geldigheid. Controleer of de slang niet gespannen staat of gedraaid is. Laat de slang nooit onderdelen raken die heet kunnen worden. De slang aanbrengen (zie fig. 3): gebruik twee moersleutels om de slang op de gasverbinding van het apparaat te sluiten: > Nr 10 moersleutel om het kopeinde te blokkeren. > Nr 17 moersleutel om de moer van de siang vast te draaien. F._LUCHTDICHTHEIDSTES Deze test moet buiten worden uitgevoerd, uit de buurt van ontviambare materialen Niet roken.

2. Wees er van overtuigd dat de regelknoppen in de positie

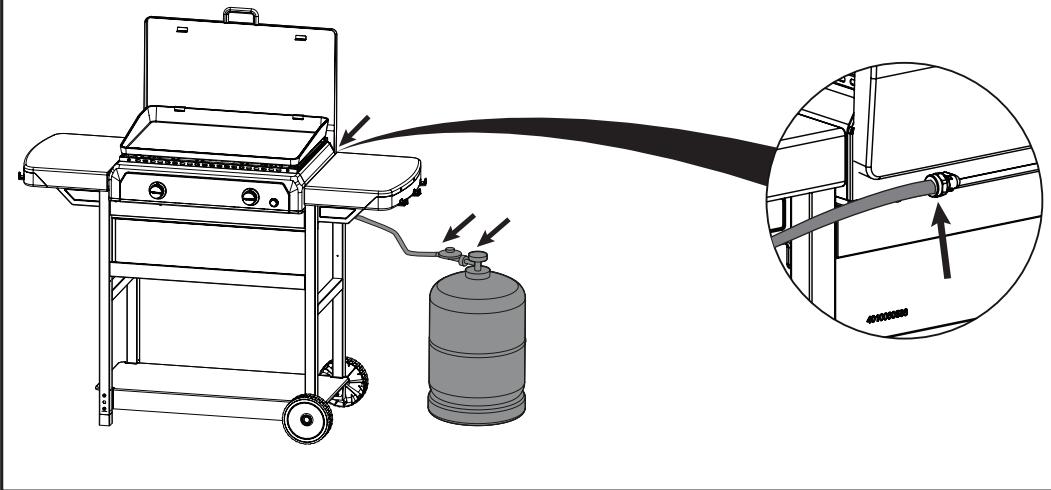

“off staan (O). . Schuif het uiteinde van de gasslang volledig op de aansluiting van de drukregelaar en borg deze met een slangenklem zoals beschreven in deel e) .. Monteer de drukregelaar op de gasfles zoals beschreven in de gebruiksaanwijzing Probeer nooit een lek op te sporen met behulp van een viam, gebruik hiervoor een speciale vioeistof voor het opsporen van gaslekken.

(Fig. 4) Breng de vioeistof aan op de plaatsen aangegeven op de tekening (de regelknoppen moeten gesloten bliven: stand OFF “O”). Open de kraan van de gasfles. De vorming van luchtbellen wijst op gaslekken De lekkage kan worden verholpen door de koppelingen van de gasslang aan te draaien of door het vervangen van defecte onderdelen. Het toestel mag niet worden gebruikt tot de lekkage is verholpen Draai de kraan van de gasfles dicht. BELANGRIK Controleer tenminste 1 maal per jaar op gaslekkage en iedere keer als de gascylinder wordt vervangen.Never use a flame to detect a leak.

G. VOOR DE INGEBRUIKNAME

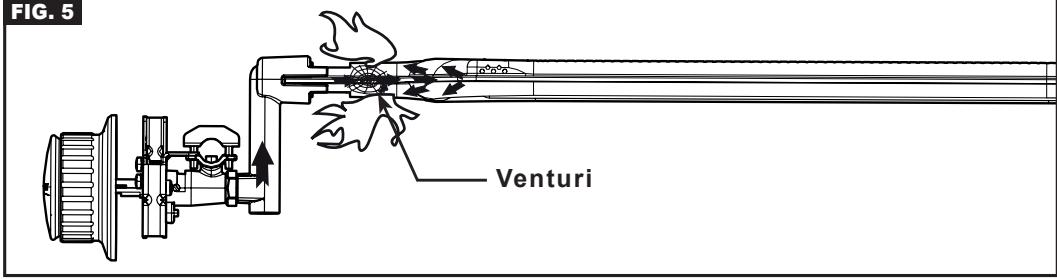

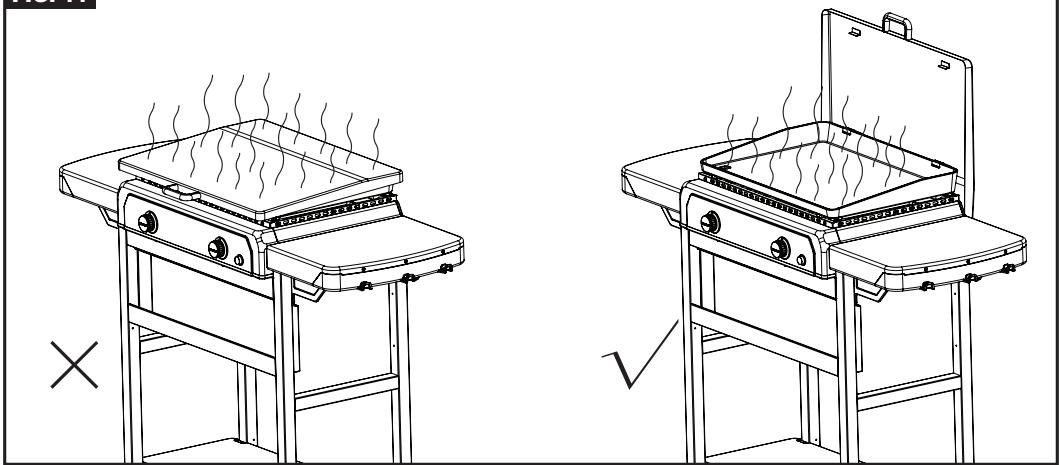

Het toestel niet in gebruik nemen voordat de. instructies gelezen en begrepen zin. Zorg er ook voor: + Dat er geen gas ontsnapt + (Fig. 5) dat de gastoevoer van de branders niet verstopt is bv door een spinnenweb) (Fig. 1) dat de slang niet in contact komt met onderdelen die heet kunnen worden. + (Fig. 11) Dat de afdekplaat niet in de gesloten stand is {efhankeljk van het model) + Dit apparaat beschikt over veel ventilatie om de bereiding te optimaliseren. Verzeker u ervan dat de geventileerde delen niet verstopt zijn.

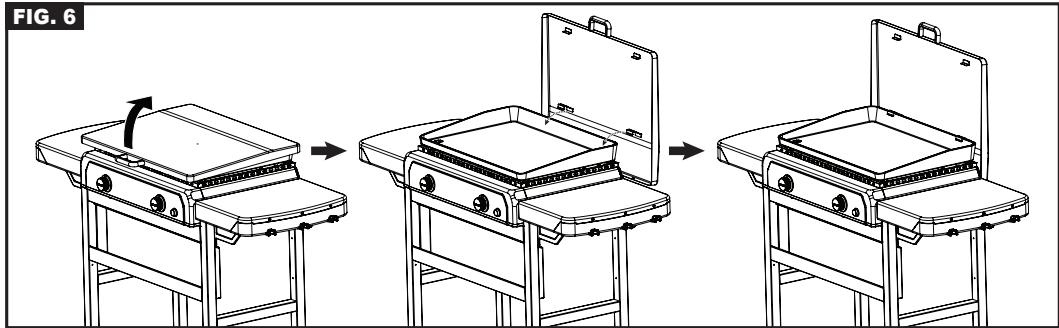

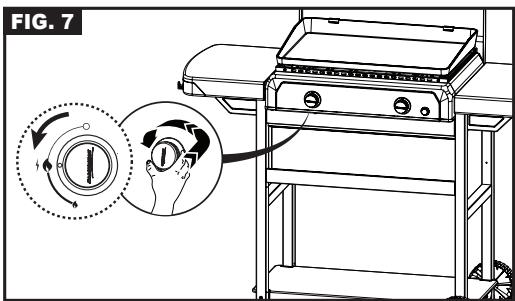

+ Maak het beschermend deksel vas aan de achterzijde van het toestel. (Fig. 6) Controleer of de regelknoppen in de OFF-stand staan (O). + Druk de regelknop in en draai hem linksom in de hoogste stand (4 @ ): (F9. 7) Als uw apparaat uitgerust is met een piëzo-elektrische ontsteking: Druk onmiddelljk op de ontstekingsknop ( À ) totdat u Kikken hoort. (Fig. 8) Herhaal dit 3 of 4 keer indien nodig. Herhaal deze handeling tot de brander aangaat Als uw apparaat uitgerust is met een elektronische ontsteking die vonken genereert: Drik ovmkddelk op de schakelaar { 4}. U lt aan vonkenregen. Bljf een paar seconden indrukken totdat de brander ontstoken is. (Fig. 8) Als de brander na 4 of 5 keer proberen niet aangaat, wacht dan 5 minuten en probeer het opnieuw. + Wanneer een brander aangestoken is, zin er 2 mogelikheden om een andere brander aan te steken: > ste mogelikheid is om bovenstaande handeling te herhalen. > De 2de mogelikheid is om de brander rechts oflinks van de 1ste brander aan te steken en vervolgens geleidelik de andere branders volledig open te draaien ( + Als de piëzo-elektrische of de elektronische ontsteking niet werkt, gebruikt u handmatige ontsteking (volgende alinea)

HANDMATIG AANSTEKEN VAN DE BARBECUE]

Wanneer de automatische ontsteking niet werkt, zet u de afstelknop op ‘OFF (O). Verwider de vetbak. Breng een brandende lucifer bide brander, druk vervolgens op de afstelknop en draai deze naar de hoogete stand ( 4 @ ). Zet de velhak terug met beschermende handschoerlen en let erop het gat voor de vetafvoer op de juiste manier te plaatsen:

- Vervang de gasfles altjd op een goed geventileerde plaats waar zich geen vlammen, vonken of warmtebronnen mogen bevinden Fig. 7-B) Draai de regelknoppen op de stand “OFF” (0) en Sluit vervolgens de kraan van de gasfles. . Schroef de drukregelaar los en controleer of de afdichting op zijn plaats zit en in goede staat verkeert . Breng de volle gasfles aan, monteer de drukregelaar opnieuw en let er hierbi op dat de slang niet geforceerd wordt. Controleer hierna op eventuele gaslekkage. GEBRUIK Laat het apparaat bij het eerste gebruikéopwarmen met de branders in de volledig open positie ( 4 (@ ) om de verigeur van de onderdelen te laten verdwinen. + Het is raadzaam hittebestendige harldschoenen te gebruiken bij het hanteren van de hete onderdelen. Gebruik Keukengerei met een lange steel om het voedsel op het rooster te verplaatsen Voordat u voeding bereidt, moet u het toestel enkele minuten voorvenarmen op de instelling Full Flow (4 @ ). + De bereidingstid kan worden aangepast met de regelknoppen: tussen de volledig open stand ( } @ } en de half open stand ( 4 )

Belangrijk: As er tjdens het gebruik van het toestel een of meer branders uitgaan, zet u de regelknoppen meteen op “OFF” (0). Wacht 5 minuten om het niet-verbrande gas te laten ontsnappen. Voer nogmaals de handelingen uit om de barbecue aan te steken, uitsluitend nadat u hebt gewacht. Belangrijk : Laat het apparaat volledig afkoelen voordat u de afdekplaat beetpakt (afankelik van het model)

M. SCHOONMAKEN EN ONDERHOUD

Breng nooit wijzigingen aan uw toestel aan. Dit zou gevaar met zich kunnen meebrengen. + Om de goede werking van uw toestel te bliven garanderen, is het raadzaam deze regelmatig (om de 4 à 5 keer) schoon te maken. Wacht voor het reinigen altjd totdat het toestel is afgekoeld + Draai de gasfles dicht en venwijder de drukregelaar. Maak de bovenkant van de brander, de zikanten en de onderkant schoon met een spons (water en afwasmiddel). Indien nodig kunt u een vochtig schuursponsje gebruiken: + Controleer of alle branderbuizen schoon en droog zin voordat deze opnieuw gebruikt worden. Gebruik indien nodig een staalborstel om de brandergaten te ontstoppen. Indien het al langer dan drie maanden geleden is dat het apparaat werd gebruikt, moet u controleren of er geen spinnenwebben over de opening van de slangen van de brander zitten, want dat zou kunnen leiden tot een slechte werking van de grill of tot gevaariike vlammen buiten de brander. Reinig indien nodig de openingen van de branderslangen of de brander zelf. N.B. Door regelmatig onderhoud blift de brander in goede staat en wordt vroegtidige roestvorming naar aanleiding van zure resten van geroosterde voedingswaren voorkomen. Het is echter normaal dat de brander na verloop van td roestvorming vertoont

Zijwanden van de branderruimte, bedieningspaneel, vetbak Reinig o0k deze onderdelen regelmatig met een spons en wat afwasmiddel. Gebruik geen schurende produkten. Rooster Het rooster is geemailleerd. Om deze schoon te maken wordt aangeraden eerst de bakresten weg te halen met behulp van een sponsje of een schuursponsje: Vervolgens ontvet u het met behulp van wat afwasmiddel of door het rooster in de afwasmachine te doen. Let erop het rooster niet tegen een harde ondergrond te stoten omdat daardoor het emaille eraf kan gaan. N. OPBERGEN De kraan van de gasfles na elk gebruik dichtdraaien. Indien u uw barbecue binnen opbergt, koppel dan de gasfles af en bewaar deze buiten Indien het toestel tidens een lange periode niet gebruikt wordt, is het raadzaam de barbecue op te slaan in een droge, beschutte plaats (Vb.: garage). In een omgeving die roest bevordert (zoals in de buurt van de zee) dient u extra voorzichtig met het product om te gaan. Laat het product niet zonder bescherming buiten staan. Bewaar het in een beschutte en droge omgeving ©. ACCESSOIRES ADG (Application des Gaz) beveelt aan om bij systematisch gebruik van de gasapparatuur van het merk altij accessoires en vervangstukken van het merk Campingaz® te gebruiken. ADG wijst elke aansprakelijkheid af in geval van beschadiging of slechte werking ten gevolge van het gebruik van accessoires enlof onderdelen van een ander merk.

P. BESCHERMING VAN HET MILIEU

Denk aan de bescherming van het milieu! Uw apparaat bevat materialen die ingezameld of gerecycled kunnen worden. Breng het naar de milleustraat in uw gemeente en scheidt de verpakkingsmaterialen.

Q. TIPS VOOR BATTERIJEN

Wanneer dit symbool op de batteri, stat, betekent D dat de batterijen aan het eind van hun levensduur uit de eenheid moeten worden verwiderd en apart moeten worden ingezameld en op de juiste manier moeten worden afgevoerd. De batterijen mogen niet in het huïsvuil worden gedaan, maar moeten naar een inzamelpunt (efvalinzamelpunt) worden gebracht. Informer bi de plaatselike overheid. Goo batterien niet buiten in de natuur weg en verbrandt ze niet: bepaalde stoffen (Hg, Pb, Cd, Zn, Ni) die in batterijen aanwezig zijn, kunnen gevaarijk zijn voor het milieu en voor de menseljke gezondheid.

R. ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit symbool betekent dat het elektrische systeem van het toestel moet worden gerecycled. Na afloop van zin levensduur moet het elektrische systeem op correcte wize worden venwiderd. Het mag niet samen met _niet-gesorteerd gemeentelik afval worden verwiderd. Dankzi de selectieve ophaling van dit soort afval kunnen de recyclebare materialen in dat afval worden hergebruikt, gerecycled of op andere wijze gehenwaardeerd. Breng het elektrische systeem van dit toestel daarom naar een gespecialiseerd afvalverwerkingsbedrif_ (containerpark). Informer bij de plaatseljke overheid. Gooi batterien niet buiten in de natuur weg en verbrandt ze niet: de in gebruikte elektrische en elektronische apparatuur aanwezige gevaarlike stoffen kunnen gevaarik zin voor het milieu en mogelik negatieve gevolgen hebben voor de menselike gezondheid

S. PROBLEEMOPLOSSING Storingen Mogelike oorzaken/aktie De brander wil niet branden + Geen gas. Regelaar werkt niet. Slang. klep, Venturileiding of branderopening is geblokkeerd. Venturileiding niet correct op jet aangebracht. Brander maakt een “ploppend' geluid of blaast zichzelf uit Controleer de gastoevoer. Controleer de slangaansluitingen. Neem contact op met After Sales Service: Sputterende, onstabiele viammen Er kan lucht in de nieuwe fes zitten. Dit probleem zal door het gebruik voort te zetten vanzelf verdwinen. Neem contact op met After Sales Service: Grote vlammen op het opperviak van de brander Jet niet goed op de Venturileiding aangebracht. Duw de Venturileiding beter op de jet. (Fig. 5) De Venturileiding is verstopt (door bi. spinnenwebben). Maak de leiding schoon. (Fig. 5) Neem contact op met After Sales Service: Alleen kleine vlammen uit jet De fes is bijna leeg. Vervang deze met een volle fles en het probleem zal opgelost zijn. Neem contact op met After Sales Service: Branders gaan branden met een lucifer, maar niet met de Piezo ontsteking Defecte ontstekingsknop, bedrading of elektrode. Controleer de kabelaansiuitingen van de ontsteking, Controleer de staat van de elektrode en de bedrading Neem contact op met After Sales Service: Viammen bi een aansluiting Lekkende aansluiting Zet de gastoevoer onmiddelik uit. Neem contact op met After Sales Service: Niet genoeg hitte Verstopte jet of Venturileiding. (Fig. 5) Neem contact op met After Sales Service: Viammen achter de regelknop Defecte klep. Zet het apparaat uit Neem contact op met After Sales Service: Vammen onder het bedieningspaneel Zet het apparaat uit Sluit de gascilinder af. Neem contact op met After Sales Service:
