Vrsta izdelka	Plinski plancha
Blagovna znamka	CAMPINGAZ
Model	BLUE FLAME EXLD
Oskrba s plinom	Plin butan/propan, reduktor s fiksnim nastavljanjem (28-30 mbar butan / 37 mbar propan, odvisno od države)
Vžig	Piezoelektričen in elektronski (baterija AA 1,5 V)
Uporaba	Samo na prostem
Material kuhalne plošče	Emajl
Združljivost z jeklenko	Butan/propan 4,5 do 15 kg, največja višina 56 cm
Vrsta cevi	Gibka cev v skladu s standardoma XP D 36-110 ali XP D 36-112 (odvisno od države)
Čiščenje	Po 4-5 uporabah: mokra goba, pomivalno sredstvo, kovinska krtača za gorilnike
Vzdrževanje	Preverite odprtine gorilnika, očistite venturijeve cevi, izogibajte se pajčevinam
Varnost	Uporabljajte na prostem, stran od vnetljivih materialov (radij 1 m), ne puščajte brez nadzora
Nadomestni deli	Priporočeni dodatki in nadomestni deli Campingaz
Popravljivost	Za vsa popravila se obrnite na servisno službo (S.A.V.)
Splošne informacije	Certificirano za uporabo na prostem, več plinskih konfiguracij glede na državo (28/30/37/50 mbar)

Pogosto zastavljena vprašanja - BLUE FLAME EXLD CAMPINGAZ

Kako prižgati gorilnike planche?

Odprite pokrov, preverite, da so ročice v položaju OFF. Pritisnite in zavrtite ročico v nasprotni smeri urinega kazalca do položaja polnega pretoka. Če je vžig piezoelektričen, pritisnite gumb za vžig, dokler ne zaslišite klika. Če je vžig elektronski, pritisnite stikalo. Če se gorilnik ne vžge po 4-5 poskusih, počakajte 5 minut pred ponovnim poskusom.

Kaj storiti v primeru vonja po plinu?

Takoj zaprite ventil plinske jeklenke. Ugasnite vse odprte plamene. Če vonj vztraja, preverite postopek preizkusa tesnjenja (odstavek F v navodilih) ali se obrnite na prodajalca.

Kako očistiti emajlirano kuhalno ploščo?

Počakajte, da se naprava ohladi. Odstranite ostanke kuhanja z gobo ali čistilno blazinico, nato razmastite s pomivalnim sredstvom. Izogibajte se udarcem plošče ob trdo površino, da ne poškodujete emajla.

Katero plinsko jeklenko uporabiti?

Uporabite jeklenko za butan ali propan od 4,5 do 15 kg z reduktorjem s fiksnim nastavljanjem, skladnim z evropskim standardom. Višina jeklenke mora biti manjša od 56 cm. Preverite tabelo držav za ustrezni tlak (28-30 mbar butan, 37 mbar propan itd.).

Kako varno zamenjati plinsko jeklenko?

Delajte v dobro prezračenem prostoru, brez plamena ali isker. Ročice nastavite na OFF, zaprite ventil prazne jeklenke, odvijte reduktor, preverite tesnilo, nato privijte reduktor na novo jeklenko, ne da bi preveč napenjali cev.

Zakaj moj gorilnik ugasne ali deluje s prekinitvami?

Preverite, ali je v jeklenki plin. Prepričajte se, da cev ni zvita ali zamašena. Venturijeve cevi ali odprtine gorilnika so lahko zamašene (pajčevine). Če težava vztraja, se obrnite na servisno službo.

Kako vzdrževati gorilnike?

Očistite vrh gorilnika z mokro gobo in pomivalnim sredstvom. Uporabite kovinsko krtačo za čiščenje izhodnih odprtin. Preverite, da venturijeve cevi niso zamašene, zlasti po daljšem obdobju brez uporabe.

Ali lahko plancho uporabljam v zaprtih prostorih?

Ne, ta plancha je namenjena izključno uporabi na prostem. Nikoli je ne uporabljajte v zaprtem ali delno pokritem prostoru.

Kako shraniti napravo po uporabi?

Po vsaki uporabi zaprite ventil plinske jeklenke. Odklopite dovod plina. Napravo shranite na suhem mestu, zaščitenem pred vremenskimi vplivi (npr. v garaži). Ob morju jo zaščitite pred korozijo.

Kaj storiti v primeru uhajanja plina na priključkih?

Takoj zaprite ventil jeklenke. Uporabite tekočino za odkrivanje puščanja (milnico) na priključkih. Če se pojavijo mehurčki, privijte matice. Če puščanje vztraja, naprave ne uporabljajte in se obrnite na servisno službo.

NAVODILA ZA UPORABO BLUE FLAME EXLD CAMPINGAZ

Pred uporabo preberite navodilo.
- Uporabaismoizvenprostorov.
- Med montažo izdelka je priporočena uporaba rokavic.
- Ne uporabljaje oglja.
- Ne uporabljaje nestavljivega reducirnega ventila. Uporablajte reducirne ventile s fiksno nestavitvijo, ki so v skladu z ustreznim evropskim standardom.
- Redno Čistite sestavne dele na dnu zbiralne posode, da preprečite nevarmost vžiga mašcobe.

Ce ne upostevate teh pravil za uporabo, lahko pride do resne okvare vaše naprave.

A. ZA VASO VARNOST

Ne postavljate in ne uporabljate bencina ali drugih vnetljivh tekočin ali hlapov v blizini vojne naprave. Med uporabo mora biti naprava oddjalena od vnetljivh snovi.

V primeru vonja po plinu:

1. Zaprite pipo plinske jeklenke.
2. Ugasnite vsak odprti plamen.
3. OdpritekPokrov.
4. Če še vedno obstaja vojn, glejte točko S F, oz. se pozanimajte neposredno pri svojem dobavitelju.

Vključene naprave nikoli ne pustite brez nadzora.
- Uporabnik ne sme posegati v dele, ki jih zašciti proizvajalec ali njegov pooblasčenec.
- Po uporabi zaprite plinski vsebnik.

B. MESTO UPORABE

• Napravo lahko uporabljate samo zunaj prostorov.
• Pozor: dostopni deli so lahko zelo vroči. Majhnim otrokom ne pustite blizu naprave.
  V polymeru okrog 60 cm od naprave se ne sme nahajati nobena gorljiva snov.
• Ne premešćajte napravé med delovanjem.
• Napravo uporabljaje na ravnih tleh.
  Estimated air offtake is 2m^3 /kW / h

C. MONTAZA

Namestitev baterije v elektronski vžig. (v odvisnosti od modela)

ELEKTRONSKI VZIG PLINSKIH GORILNIKOV:

• Elektronski systemd vžiga plinskih gorilnikov se napaja z 1 AA baterijo (LR06), ki se prodajna ločeno.
• Nosilec baterije se nahaja pod konzolo (Sl. 9).
• Za namestitev baterije gleje st. 10:

1) odvijtePokrov nosilcabaterije.
2) vstavite baterijo AA in preverite, da sta njen positivni in negativni konec obrnjena v ustrezno smer, takoto kot je prikazano (Sl. 10), nato paPokrov privijte nazaj na svoje mesto.

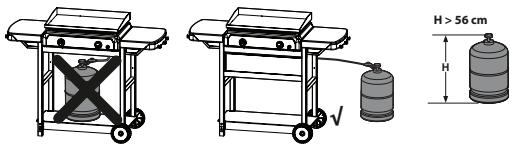

D. PLINSKA JEKLENKA

Naprava je namenjena za delovanje z jeklenkami za butan/ propan od 4.5 do 15kg , opremljenimi z ustreznim reducirnim ventilom.

Svica: glejte ločeni list.
Francija, Belgija, Luksemburg, Zdruzeno kraljestvo, Irska, Portugalska, Spanja, Italija, Grica: butan 28-30 mbar/propan 37 mbar.
Nizozemska, Norveška, Švedska, Danska, Finska, Češka, Slovenija, Slováška, Madžarska, Romunjia, Estonija, Turčija, Bolgarija, Hravška: butan 30 mbar/

propan 30 mbar.

Nemčija, Avstrija: butan 50 mbar/propan 50 mbar.
Poljska: propan 37 mbarov.

Priklučitev ali zamenjavo jeklenke vedno izvajte v dobro prezračenem prostoru in nikoli v prisotnosti plameta, iskre ali vira toptole.

Visina (V) jeklenke mora biti manj kot 56~cm ne gledo na njeno sirino ali premer (d).

E. CEV

Francija: Aparat se lahko uporablja z 2 vrstama gibkih cevi: (odvisno od modela)

a. Gibko cevjo, ki se namesti na prikjuče za cev pri napravi in pri tlačnem ventil ut je pritjena z obroci (v skladu z normo XP D 36-110). Priporocena dolžina je 1,25 m. (SI. 2-A)
b.Gibko cevjo (v skladu z normo XP D 36-112 ali NF D 36-112), oprelijeno n navojno matico G 12 za privitje na napravo in zmatico M 20x1,5 za privitje na tlačni ventil. Priporočena dolžina je 1,25 m. (SI. 2-B)

Aparat ima navojni prikrlucek za dovod plina G", ki je dobavlen s prikrluckom za cev NF in spojem, ki sta ze namescena.

1. Za uporabo aparata z gibko cevjo XP D 36-110: (SI. 2-A):

2. Gibko cev do konca pritdte na priključek za cev na aparatu in na tlačném ventilu.

3. Obročić cevi naj zdrsnejo Čez prvi dve izboklini prikljuckov cevi, privijajte do zareze na zapornem ventilu.
   Zatesnitev bo preverjena po navodilih iz odstavka § F.

4. ToZa uporabo aparata z gibko cevjo XP D 36-112 ali NF D 36-112, matice G 1 / 2 in M20x1,5 (SI. 2-B):

5. Odvjte in odstranite priključek cevi NF, da osvobodite vchodni priključek G1/2.

6. Odstranite spoj.
7. Privijte navojno matico cevi G ½ na vchodni prkliček

aparata in navojno matico M20x1.5 na izhodni prikhluček tlačega ventil, v skladu z navodili, ki so prilobena gibki cevi.

• Za prikljucitev gibke cevi na spojk no naprave uporabite 2 kluča:
  En 10 kjuč za pričvrstitev dovodne povezave naprave.
  En 24 ključ za zaptrje ali odstranitev matice na gibljivi cevi naprave.
• En za pričvrstitev odvodne povezave regulatorja ob namestitvi ali odstranjevanju gibljive cevi.
  Zračno tesnost preverite v skladu z navodili iz odstavka F).

Prepricajte se da se gibka cev normalo odvija, brez zvjanja ali natezanja, niti se ne dotika vroch delov aparata. Zamenjati jo je potrebno pred iztekom roka trajanja, predpisanega na cevi ali xe je cev kakorkoli poškodovana, ali so njej prisotne razpoke.

■ Belgija, Luksemburg, Zdruzeno kraljestvo, Irska, Portugalalska, Spanija, Italija, Hrvaska, Grčija, Nizozemska, Češka, Slováška, Madžarska, Slovenija, Norveška, Svedska, Danska, Finska, Bolgarija, Turčija, Romunija, Poljska, Estonija, Švica (glide na model):

Naprava je opremljena s smrekco. na katero se natakne gibko cev, ki ustreza, uporabi butana in propana. Cve ne sme biti dalija od 1,20 m. V primeru da je poskodovana ali raspokana, jo je potrebno zamenjati, cte zu zahtevajo nacionalni pogoji ali glede na njeno veljavnost. Ne VLCite za cve ali smrekco. Pazite, cve ni v stiku z deli, ki so vroci.

Nemčija, Avstrija, Švica (gledne na model):

Napravo je treba uporabljiati z gibko cevy, katere kakovost je prilagojena uporabi butana in propana. Ne sme biti dalja od 1,50m.V primeru da je poškodovana ali rzopkana, jo je treba zamenjati, cfe to zahtevajo nacionalni pogoji ali glede na njeno veljavnost.Nvelecite zavcei spiralo.Pazite, da cev ni v stiku z deli, ki bi laho postali vroci.

Namestitev gibljive cevi (glej Sl.3): gibljivo cev s pomocjo dveh ključev nestavite na plinsko povezavo naprave:

1. Napravo uporabljaite izven prostorov in iz njene blizine odstranite vse vnetljive snovi. Ne kadite.
2. Preverite ali so roice za nastavitev v polozaju "OFF" (O).
3. Gibko cev prikljucite kot je opisano v odstavku e).
4. Privijte ventil za reduciranje pritiska na plinsko jeklenko.
5. Puščanja ne preiskujte s plamenom, temveč uporablajte milnico.
6. (Sl. 4) Tekočino nanesites na spoje jeklenke/reducirneva ventila/cevi/naprave. Regulacijski i gumbi ročice morajo ostati v položaju "OFF". Odprte ventil plinske jeklenke.
7. Če nastajomo mehurčki, pomeni, da plin pušča.
8. Da preprecitpušanje, zategnite matice. Č je kateri od delov v okvari, gaz zaemajte. Naprav na smete uporabljati, dokler ne odopravite pušanje.
9. Zaprite ventil plinske jeklenke.

Pomembno:

Nikoli ne uporabljalte plamena za odkrivanje pušcanja plina. Kontro in preverjanje pušcanja plina morate izvajati vsaj enkatra na leto in ob vsaki zamenjav plinske jeklenke.

G. PRED UPORABO

Ne uporablajte naprave, dokler niste pazljivo prebrali in

Naprave nikoli ne prižigajte sPokritim, ampak vedno z odkritimPokrovom.

• ZaščitniPokrovnamestite na zadnji del naprave. (Sl.6)
• Prepričajte se, da so regulacijski gumbi v izklopljeni legi >OFF (Ö).
• Pritisnite in obrnite regulacijski gumb v nasprotni smeri urinega kazalca v polożaj za polni pretok plina (S1.7)
• Ce je vaša naprava opremljena z piezoelektrčnim vžigalnikom:

Takoj pritsinite gumb za vzig (f), dokler ne klikne. (Sl. 8)
Če ob pvem kliku ne pride do vžiga, po potrebi pritsinite
3 ali 4 krat. Ta dostopek ponavlajte, dokler se gorilnik ne prizge.

• Ce je vaš plinskižar opremljen z vžigom na elektricno iskro:

Takoj pritsnite gumb za vžig ( ), povajvo se iskre.
Pritiskajte še par sekund, dokler gorilnik ni prižgan.

• Ce se gorilnik ne prižge po 4 ali 5 poskusih, počakajte 5 minut in poskusite ponovno.
• Ko se gorilnik enkrat przyge, sta 2 możnosti zaźig drugegarolínya:

Prva moznost je ponovitev zgornjega postopka;
- Druga możnost je, da priżgete gorilnik, ki se nahaja loe ali desno od preeva priżganega gorlinika, nato stopopoma drugega az drugim ostale gorilnike takó, dazasukate regulacjski gumb v polożaj polni pretok (↑).

Če elektronski piezo vžig ali vžig z elektrčno iskro ne deluje, gorilnik prižgite ročno (naslednji odstavek).

I. ROCNO PRIZIGANJE GORILNIKOV ZA ZAR

V primeru, da avtomatski vzig ne deluje, regulacijiski gumb obrmite v položaj «OFF« (O).

Odostranite cup za masćobco. Gorilniku približaje prižgano vžigalico ter nato prititsnite na regulacijski gumb in ga obrnite v položaj» Polni pretok« (4).

Cup za s pečenje s pomoćjo zašćtinih rokavic namesite nazaj na svoj mesto ter pri tem preverite, ali je ustrezno namesćen tudi zbiralni pladenj za mašćobo.

J. IZKLOP NAPRAVE

Regulacijski gumbe vrnite v položaj "OFF" (O), nato zaprite ventil plinske jeklenke.

K. ZAMENJAVA PLINSKE JEKLENKE

1. Vedno jo menjaite v dobro prezacenem prostoru in nikoli v prisotnosti plamena, iskre ali vira toplate.
2. (Sl. 7-B) Vrnite nadzomi gumb v položaj "OFF" (O) in nato zaprite ventil na cilindru.
3. Odvijte reducirni ventil, preverite prisotnost in dobro stanje tesnilnega stika.
4. Namestite polno jeklenko na svoje mesto, ponovno privijte reducirni vijak in pazite, da ne bo prislo do vlecenja ali zvijanja cevi. Preveranjne uhanjanja plina.

L. UPORABA

Ob pvri uporabi napravo segrejte z gorilniki v maksimalno odprtem položaju pretoka ( 喜 ), pribljno za 30 minut, pri tem se odstranijo vonjavze barve in novih delov.

• Priporoćam, da tem rokovanjem z zelo vročimi deli nosite zašitne rokavice. S pomocjo dolgih kuhinjskih pripomovcov premaknite hrano, ki se nahaja na rešetakh.
• Pred kuhanjem napravo nekaj minut segrevajte pri nastavitvi Celotni Tok ( ).
• Hitrost pečenja se laho spreminja s spremmembo lege regulacijskih gumbov. Med požajem polni pretok ( ⋆ ⋆) ter požajem srednji pretok ( ⋆ ⋆).

Pomembno: Ce med delovanjem aparata eden ali vec gorilnikovugasne, regulacijske gumbe takojzasukajte v izklopljeno liteo ("OFF") (O).Počakajte 5 minut, da se odstrani nezgoreli plin. Postopek vžiga lahko ponovite sele po tem premoru.

Pomembno: Pustite, da se enota popolnama ohladi, preden se boste dotikaliPokrova (glede na model).

M. CISCENJE IN VZDRZEVANJE

Nikoli ne spreminajte naprave: vsako spreminjanje je lahko nevarno.

• Da bi svojo napravo vzdřevali v odlicnem stanju, priporočamo, da jo redno cistite (po 4 do 5 uporabah).
  Pred vsakim cisichenjem počakajte, da se naprava ohladi.
• Zaprite plinsko jeklenko in odvjte reducirni ventil.
  Gornji del gorilinika očistite z vlažno gobico (voda z dodatkom sredstva za povivanje posode). Po potrebi uporabite vlažno jekleno šćteko.
• Preverite, da niso zamašene izhodne odprtine gorilnika in pustite, da se osušijo pred ponovno uporabo.
• Ce naprave niste uporabljali vec kot tri mesece, se prepiçajte, da odprtine cevovoda gorilnika niso zamašene z pajčevinami, saj to lahko povzroči slabse delovanje oz. nastanek nevarnih plamenov zunaj gorilnika. Po potrebì očistite odprtine cevi ali sam gorilnik.

Opomba: Z pogostnim vzdřevanjem gorilnika ga ochrinite v dobrem stanju za pogostno uporabo in preprečite njegovo predcasno rjavjenje zaradi kisilosh ostankov pečença.

Schasoma pa je rijavenje gorilnika vseeno normalen pojav in zarjavelega gorilnka, ki deluje normalno, ni potrebno zamenjati. Gorilnik je potrebno zamenjati, ce deluje nepravilno: pregorel gorilnik...

Stene ognjišca, komandna plošca, dno kadi, cup za masčobo

Tudi te elemente obcasno oistite s pomojo gobice, namcene v sredstvo za pomivanje posode. Ne uporablajte grobih sredstve.

Plošča za peko

Plošča za peko je emajilrana. Priporoćamo, da pred njenim Čiščenjem ajnej odstranite ostanke hrane s pomočjo mehke krpe ali gobice za Čiščenje. Nato ploščo za peko razmastite s pomočjo sredstva za pomivanje posode ali v pomivalnem stroju.

Pazite, da z plošco za peko ne udarite ob trdo povrsino, ker bi to lahko povzročilo razpoke emajla.

N. SKLADIŞÇENJE

• Po vsaki uporabi zaprite pipo plinske jeklenke.

• Če shranjujete svoj Žar v zaptem prostoru, odklopite plinskó jeklenko.

• Ce je dalj casa ne boste uporabljali, je prirocljivo, da napravo spravite na suho in zašiteno mesto (npr : v garazo).

• Okolje, ki spodbuja korozijo: izdelku je potrebno nameniti posebno pozzonrest, v kolkor se uporabija ob morju; ne shranujte ga na prostem brez zašcite, temveč ga shrinite v suhem in zašitenem prostoru.

O. PRIBOR

ADG (Application des Gaz) priporoča sistemično uporabo plinskih naprav z Campingagaz® pripomočki in nadomestnimi deli. ADG oklánja vsako odgovornosti v primuru škode ali slabega delovanja, ki bi nastalo zaradi uporabe pribora oz. nadomestnih delov razljne znamke.

P. ZASCITA OKOLJA

Ne pozabite na zaščito okoljal Vaša naprava vsebuje materiale, ki se laho koblovijo ali reciklirajo. Ondesite je v odlagališće za odpadke v svoj bičinci in sortirajte embalaze nateriile.

Q. PRIPOROCILA V ZVEZI Z BATERIJAMI

Simpbal na baterijah oznacuje, da je treba baterije po koncu njihove zivjenjske doze odstraniti iz enote, nato pa jh reciklari at za revcni a ustrezen naclin.

Bateri ne smete metati v smeti, temvec jih odnesta nza zbirmo mesto (odlagalise odpadkov ...). O tem se pozanimajte pri pristojnih lokalnih oblasteh. Bateri nikoli ne zavrzte v naravi in jih ne sezigaje: dolocene snovi (Hg, Pb, Cd, Zn, Ni), ki so prisotev v rabljenih baterijah, so lahko nevarne za okolje in zdravje ljudi.

R. ELEKTRICNI IN ELEKTRONSKI ODPADKI

Ta znak pomeni, da je elektrichi system naprave previden za selektivo zbiranje odpadkov. Po potekuŽivjenjske dobe naprave je treba iz nje odstraniti elektrichi system in ga odstraniti na ustrezen način. Elektrichi system iz naprave ne smete odstraniti

z nerazvr'scenimi hi'snimi odpadi. Zbiranje razvr'scenih odpadkov omogoca njihovo uparbo, reciklaranjce in druge oblike vrednotenja materialov, vsebovanih v teh odpadih. Elektrichi system iz naprave oddaje v neki za to namenjen center za oskrbo odpadkov (reciklazn dovische). O tem se pozanimajte pri pristojnih lokalnih oblasteh. Enote nikoli ne zavrzte v naravi in je sezigajte: elektrica in elektronka oprema vsebuse dolocene nevarne smovi, ki so lahko skodljive za okolje imajo lahko negativne ucinke nazdjavze ljudi.

Nepravilnosti	Verjetni vzroki in ukrepanje
Gorilnik se ne prižge	• Pomanjkanje plina. • Regulator ne dela. • Zamašena je cev, ventil, Veturijeva cev ali pa odprtina gorilnika. • Veturijeva cev ni nameščena na šob.
Gorilnik je "poniknil" oz. se jeugasnil sam od sebe.	• Preverite dobavo plina. • Preverite povezave cevi. • Obrnite se na Poprodajno Službo.
Neenakomeren plamen	• Lahko, da je v novi jeklenki zrak. Nadalujte z uporabo in težava bo izginila. • Obrnite se na Poprodajno Službo.
Veliki plameni na površini gorilnika	• Razprišilna šoba je slabo povezana z Veturijeva cevjo. Namestite Veturijeva cev. (Sl. 5) • Veturijeva cev je zamašena (npr. pajčevine). Očistite Veturijeva cev. (Sl. 5) • Obrnite se na Poprodajno Službo.
Majhen plamen na šobi	• Jeklenka je skoraj prazna. Zamenjajte jo in težava bo izginila. • Obrnite se na Poprodajno Službo.
Vzplamenitve prekomeme maščobe	• Očistite zaščitno plošćo nad gorilnikom. • Temperatura peke je previsoka: Zmanjšajte plamen. • Očistite pladenj, na katerega kaplja mast.
Gorilniki se prižgejo z vžigalico, ne pa tudi z "PIEZO" vžigalnikom	• Gumb,Žica ali elektroda vžigalnika je v okvari. Preverite povezave kabla vžigalnika. • Preverite stanje elektrode in vezneŽice. • Obrnite se na Poprodajno Službo.
Ogenj na katerikoli povezavi	• Uhajanje (plina) na povezavi. • Nemudoma izključite dobavo plina. • Obrnite se na Poprodajno Službo.
Pomanjkanje toplote	• Zamašena šoba ali Veturijeva cev. (Sl. 5) • Obrnite se na Poprodajno Službo.
Ogenj za nadzornim gumbom	• OkvarjenPokrov enote. • Napravougasnite. • Obrnite se na Poprodajno Službo.
Ogenj pod nadzorno plošćo	• Napravougasnite • Zaprite plinski cilinder • Obrnite se na Poprodajno Službo.
