AD 7909 - клима уред ADLER - Бесплатен кориснички прирачник

Вид на производ	Мобилен моноблок клима уред
Бренд	Адлер
Модел	АД 7909
Капацитет на ладење	7 000 BTU/h (2 060 W)
Потрошувачка на електрична енергија (ладење)	792 W
Енергетска класа	A
Проток на воздух	300 m³/h
Ниво на бучава	≤ 65 dB
Разладно средство	R290 (пропан), макс. 130 g
Напојување	220-240 V ~ 50 Hz, приклучок со заземјување
Режими на работа	Ладење, вентилација, одвлажнување, мирување
Брзини на вентилатор	2 брзини (висока и ниска)
Тајмер	Одложено исклучување/вклучување од 1 до 24 часа
Далечински управувач	Да, со батерии
Филтер	Отстранлив и перат EVA филтер
Одводнување	Рачно или континуирано (цевка не е вклучена)
Димензии (прибл.)	40 x 30 x 70 cm (проценка)
Тежина (прибл.)	15 kg (проценка)
Одржување	Чистете го филтерот на секои 2 недели
Безбедност	Заштита од замрзнување, заштита од прелевање, заштита на компресорот (одложено стартување 3 мин)
Употреба	Само за домаќинство, рамна површина, минимално растојание 50 cm од ѕидови

Често поставувани прашања - AD 7909 ADLER

Како да го исчистите филтерот на клима уредот Adler AD 7909?

Исклучете го апаратот. Отстранете го EVA филтерот (слика G). Исчистете го со млака вода (40°C) и неутрален детергент. Исплакнете и исушете го во сенка пред повторно да го поставите.

Што да се прави ако индикаторот 'FULL' (M) трепка?

Тоа покажува дека резервоарот за вода е полн. Исклучете го апаратот и извадете го од струја. Поставете сад под долниот одвод на вода, одвртете го капачето за одвод и оставете водата да истече. Потоа завртете го капачето.

Апаратот не лади добро, што да се провери?

Проверете дали прозорците и вратите се затворени, филтерот не е затнат, влезот/излезот на воздух е слободен и температурата на околината не е превисока. Избегнувајте директна изложеност на сонце.

Може ли да користам продолжен кабел со овој апарат?

Не, упатството препорачува да не се користи продолжен кабел или адаптер за да се избегнат ризици од пожар или електричен шок. Приклучете директно во ѕиден приклучок со заземјување.

Како да го користите тајмерот на Adler AD 7909?

Притиснете го копчето 'G' (тајмер) додека дисплејот не почне да трепка. Користете ги копчињата горе/долу за да го поставите времетраењето од 1 до 24 часа. Апаратот ќе се вклучи или исклучи по поставеното време.

Што значи кодот за грешка E1 на екранот?

Кодот E1 означува дефект на сензорот за температура на издувната цевка. Контактирајте овластен сервис за поправка.

Каков тип на разладно средство користи овој апарат?

Разладното средство е R290 (пропан), запалив гас. Не дупчете го и не горете го апаратот. Почитувајте ги безбедносните упатства.

Апаратот прави бучава, што да се прави?

Осигурете се дека апаратот е поставен на рамна и цврста површина. Проверете дали не е навален. Неправилниот под може да ги засили вибрациите.

Може ли да се користи апаратот континуирано во режим на одвлажнување?

Да, во режим на одвлажнување, можете да користите континуирано одводнување. Одвртете го долното капаче за одвод и поврзете цевка (не е вклучена) за континуирано одводнување на водата во сад.

Како да го складирате апаратот по сезоната?

Испразнете ја водата од резервоарот, вклучете го апаратот во режим на вентилација со ниска брзина за да се исуши внатрешноста. Исклучете го, исчистете го филтерот, извадете ја издувната цевка, покријте го апаратот со пластична кеса и чувајте го на суво место.

КОРИСНИЧКИ ПРИРАЧНИК AD 7909 ADLER

Тастер „Г“ - притиснете го за да го подесите времето на работа од 1 до 24 часа.

УРЕДИ ЗА ЗАШТИТА

1. Функција за заштита од замрзнување:

1. Функција за заштита на компресорот

ИНСТРУКЦИИ ЗА ОДРЖУВАЊЕ:

Оваа машина има два методи на одводнување: рачно и континуирано одводнување.

Внимание, опасност од пожар

Имајте предвид дека расладното средство може да не содржи мирис.

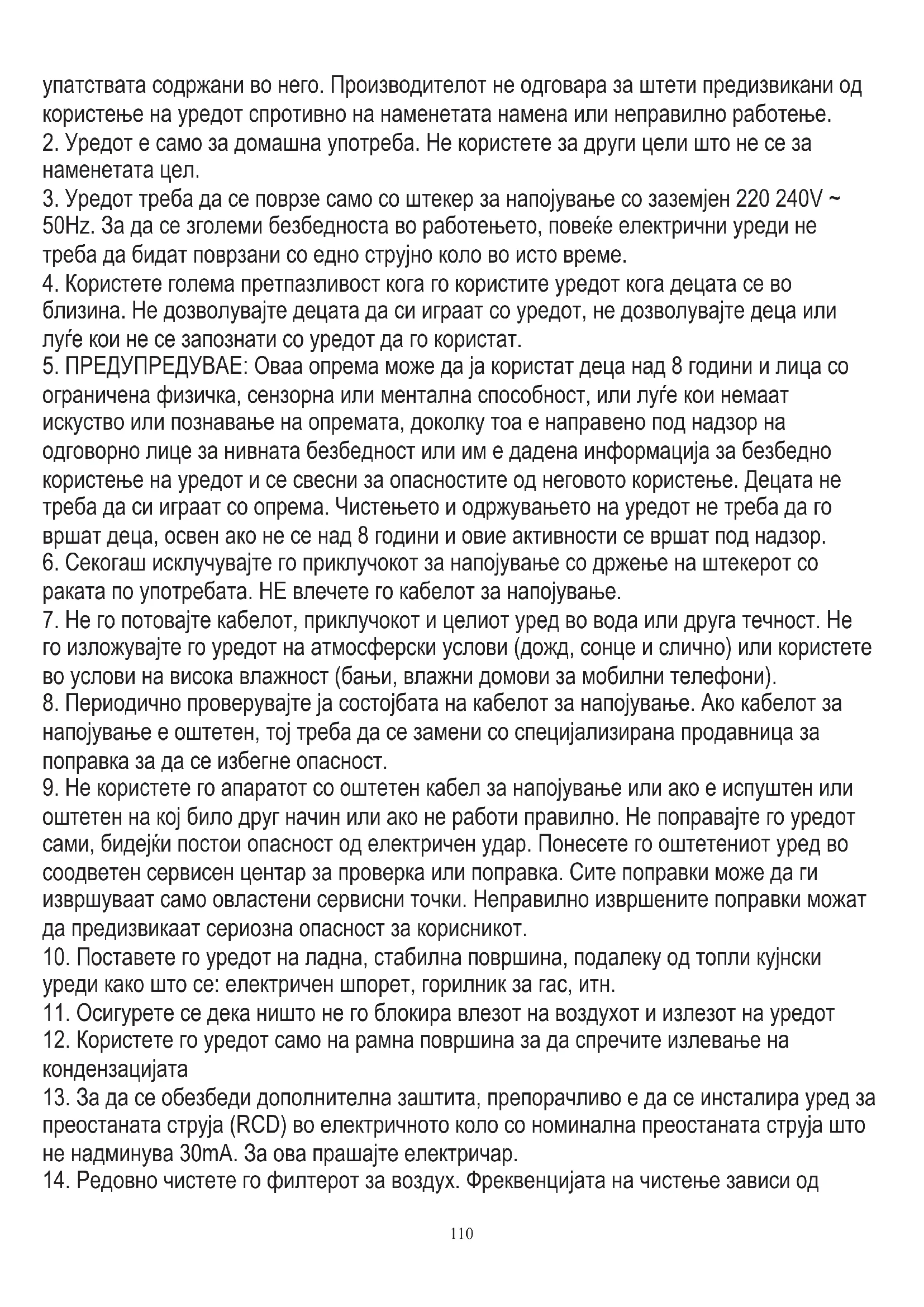

1. Пред да го користите уредот, прочитајте го упатството за работа и следете ги

упатствата содржани во него. Производителот не одговара за штети предизвикани од користење на уредот спротивно на наменетата употреба или неправилно работење.

1. Уредот е наменет само за домашна употреба. Не користете го за други цели кои не се предвидени.
2. Уредот треба да се поврзе само со штекер за напојување со заземјување 220-240V ~ 50Hz. За да се зголеми безбедноста при работењето, повеќе електрични уреди не треба да се поврзуваат на исто струјно коло во исто време.
3. Бидете многу внимателни кога го користите уредот во присуство на деца. Не дозволувајте децата да си играат со уредот, ниту да го користат лица кои не се запознаени со него.
4. ПРЕДУПРЕДУВАЊЕ: Оваа опрема може да ја користат деца над 8 години и лица со намалени физички, сетилни или ментални способности, или лица без искуство или познавање на опремата, доколку тоа се прави под надзор на одговорно лице за нивната безбедност или ако им се дадени упатства за безбедно користење на уредот и се свесни за опасностите од неговото користење. Децата не смеат да си играат со опремата. Чистењето и одржувањето на уредот не смеат да го вршат деца, освен ако не се постари од 8 години и овие активности се вршат под надзор.
5. Секогаш исклучувајте го приклучокот за напојување држејќи го штекерот со рака по употребата. НЕ влечете го кабелот за напојување.
6. Не го потопувајте кабелот, приклучокот и целиот уред во вода или друга течност. Не го изложувајте уредот на атмосферски услови (дожд, сонце и слично) или не користете го во услови на висока влажност (бањи, влажни простории).
7. Периодично проверувајте ја состојбата на кабелот за напојување. Ако кабелот за напојување е оштетен, тој треба да се замени во специјализирана продавница за поправка за да се избегне опасност.
8. Не користете го апаратот со оштетен кабел за напојување или ако е испуштен или оштетен на кој било друг начин, или ако не работи правилно. Не поправајте го уредот сами, бидејќи постои опасност од електричен удар. Понесете го оштетениот уред во соодветен сервисен центар за проверка или поправка. Сите поправки може да ги извршуваат само овластени сервисни точки. Неправилно извршените поправки може да предизвикаат сериозна опасност за корисникот.
9. Поставете го уредот на ладна, стабилна површина, подалеку од топли кујнски уреди како што се: електричен шпорет, гасен горилник, итн.
10. Осигурете се дека ништо не го блокира влезот и излезот на воздухот на уредот.
11. Користете го уредот само на рамна површина за да спречите излевање на кондензацијата.
12. За да се обезбеди дополнителна заштита, препорачливо е да се инсталира уред за преостаната струја (RCD) во електричното коло со номинална преостаната струја што не надминува 30mA. За ова прашајте електричар.
13. Редовно чистете го филтерот за воздух. Фреквенцијата на чистење зависи од

чистотата на воздухот.

1. Откако ќе ја исклучите машината, почекајте најмалку 5 минути пред да ја вклучите повторно.
2. Не користете го уредот на сончеви места. Кога уредот се прегрее, заштитата од прегревање ќе се вклучи.
3. За да се обезбеди ефикасно ладење, треба да се чува растојание од најмалку 50 см помеѓу страничните ѕидови на уредот и ѕидот, мебелот или завесите.
4. Поради ограничената изведба на уредот, ако разликата помеѓу целната температура и температурата на околината е премногу голема, не може да се постигне целта.
5. За да го намалите ризикот од пожар, електричен удар или повреда при употреба на климатик, почитувајте ги следниве основни мерки на претпазливост:

а) Поврзете се со заземјен штекер со 3 пина.

б) Не отстранувајте го заземјувачот.

в) Не користете го адаптерот.

д) Исклучете го клима уредот пред сервисирање.

г) Користете две или повеќе лица за да го преместите и инсталирате климатизерот.

1. Не користете средства што го забрзуваат процесот на одмрзнување или чистење, освен оние препорачани од производителот.
2. Уредот треба да се чува во просторија без постојано да работи извор на палење, на пример: отворен оган, гасни апарати или електрични грејачи.

Опис на уредот - Слика А

1. Контролен панел 2. Извод за ладен воздух
2. Далечински управувач (слика Е) 4. Транспортна рачка
3. Влез на испарувачот со филтер ЕВА 6. Цевка за издувните гасови
4. Горна дупка за ладење на ладилникот 8. Дупка за одводнување на ладилникот
5. Адаптер за издувни гасови на прозорецот 10. Конектор на цевка за издувни гасови

Опис на контролниот панел - Слика Д.

A. Копче за напојување копче Б. режим

В. Тајмер / копче за намалување на тастерот D. Копче за тајмер / температура нагоре

E. Копчиња за моделот на спиење (D & F притиснете заедно на режимот за ладење)

F. Копче за брзина на вентилаторот Копче

I. Рецептор за сигнал за далечински управувач J. Контролна лампа за ладно режим

К. Контролна ламба за сув режим L. Контролна ламба за режимот на вентилаторот

М. Целосна ламба за контрола на водата N. Контролна ламба за режимот на спиење

О. Контролна ламба за вклучување/исклучување П. Ламба за контрола на времето

Далечински управувач - Слика Е

A. Копче за напојување Б. Копче за режим

В. Копче за тајмер/температура надолу Г. Копче за тајмер/температура нагоре

E. Модел на спиење F. Копче за брзина на вентилаторот

Г. Тајмер

Притиснете го копчето „А“ за да ја вклучите и исклучите машината, сијалицата еднаш ќе пушти сигнал. Контролната табла „О“ ќе се вклучи во контролниот панел.

Притиснете го копчето „В“ за да го вклучите режимот, помеѓу режимот на ладење, режимот на вентилаторот и режимот на дехидрирање.

Притиснете го копчето „Д/Ц“ нагоре/надолу за да ја промените температурата или времето за поставување, поставете го следново:

- Додека поставувате температура, притиснете го копчето нагоре или надолу за да ја изберете потребната температура (не е достапна во режим на вентилаторот или дехидрирање).

- Додека поставувате време, притиснете го копчето нагоре или надолу за да го изберете потребното време.

Притиснете го копчето „F“ за да ја изберете брзината на вентилаторот:

- Во режимот на ладење и вентилаторот, притиснете го копчето „F“ за да изберете висока или мала брзина на ветерот. Во премногу студени услови, може да не работи според поставената брзина на ветрот.

- Во режимот на дехидрирање, притискањето на копчето „F“ е неважечко, а вентилаторот присилно ќе избере работа со мала брзина на ветрот.

- Во режимот на ладење, притиснете ги двете копчиња „F“ и „D“ за да го вклучите режимот за спиење, тогаш единицата работи на

Енергија - заштеда и тивок тип. Контролната табла ќе ја вклучи контролната ламба на моделот за спиење „N“.

Притиснете го копчето „G“ за да изберете период на работа. Кога трепка LCD екранот, притиснете го копчето „D“ или копчето „C“ долу за да го изберете потребниот временски интервал. Временското поставување се движи од 1 до 24 часа и може да се прилагоди нагоре или надолу за еден час. Трепкањето ќе заврши наскоро и LED-екранот ќе се врати за да ја покаже очекуваната температура на околината.

Функција за одложување на почетокот:

- Поставување на одложување на вклучување на енергија:

Исклучете го уредот и потоа притиснете го копчето „G“, следното притискање на копчето „D“ или копчето „C“ долу за да ја изберете потребната временска вредност. Максималната моќност за време на одложување е 24 часа. Уредот ќе се вклучи по истекот на времето за одложување.

- Поставување на одложување на исклучување на струја:

Вклучете го уредот и потоа притиснете го копчето „G“, следното притискање на копчето „D“ или копчето „C“ долу за да ја изберете потребната временска вредност. Максималното време на одложување на исклучување на струјата е 24 часа. Уредот ќе се исклучи по истекот на времето за одложување.

Далечинскиот управувач пренесува сигнали на системот.

Копче „А“ - апаратот ќе се стартува кога ќе се напојува или ќе се запре кога е во функција, ако го притиснете ова копче.

Копче „Б“ - притиснете го за да изберете режим на работа: режим на ладење → сув режим → режим на вентилаторот.

Копче „C“ / „D“ - притиснете за да ја прилагодите температурата во просторијата и тајмерот.

Копче „E“ - притиснете за да поставите или откажете режимот на спиење.

Копче „F“ - притиснете го за да ја изберете брзината на вентилаторот во низа: ниска / голема брзина на ветрот.

Копче "G" - притиснете за да го поставите времето на работа од 1 до 24 часа.

УПАТСТВА ЗА ЗАШТИТА

1. Функција за заштита од мраз:

Во режимот на ладење, одвлажнување или заштеда на електрична енергија, ако температурата на издувната цевка е прениска, машината автоматски ќе влезе во статус на заштита; ако температурата на издувната цевка се искачи на одредена температура, може автоматски да се врати на нормална работа.

1. Функција за заштита од претекување „М“:

Кога водата во тавата со вода го надминува нивото на предупредување, машината автоматски ќе звучи аларм, а светлото за индикаторот „М“ ќе се запали. Во тоа време, исцедете ја водата според упатствата за дренажа. Откако ќе се испразни водата, машината автоматски ќе се врати во првобитната состојба.

1. Заштита на функцијата на компресорот

За да го зголемите работниот век на компресорот, таа има 3-минутно одложување функција за заштита од подигнување откако компресорот е исклучен.

УПАТСТВО ЗА ОДВОДНУВАЊЕ

Оваа машина има два начини на одводнување: рачна дренажа и континуирано одводнување.

Кога уредот ќе престане откако водата ќе се наполни, на контролниот панел гледате дека контролната ламба „М“ трепка.

Исклучете го напојувањето на уредот и извадете го приклучокот за напојување. Поместете ја машината внимателно, за да не ја истурите водата во тавата со вода на дното на телото. Ставете го садот за вода под излезот на водата зад куќиштето. Одвртете ја дупката за исцедување на ладилникот надолу (8) и одвртете го приклучокот за вода, водата автоматски ќе се влева во контејнерот

за вода. Чувајте го капакот за одводнување и приклучокот за вода правилно. За време на дренажата, телото може да се навали малку наназад. Ако садот за вода не може да ја задржи целата вода, пред да се наполни садот за вода, пополнете го штекерот за вода што е можно поскоро за да спречите проток на вода во подот или тепихот. Кога водата е испразнета, наполнете го приклучокот за вода и затегнете го капакот за одводнување.

Одшрафете го капакот за одводнување и извадете го приклучокот за вода. Поставете ја дренажната цевка (не е вклучена во комплетот) во излезот на вода. Поврзете ја дренажната цевка со корпата.

ЧИСТЕЊЕ И ОДРЖУВАЊЕ

Чистење: пред чистење и одржување, исклучете ја машината и извадете го приклучокот.

а) Чистење на апаратот

Исчистете ја површината на уредот со влажна мека крпа. Не користете хемикалии, како што се бензен, алкохол, бензин, во спротивно површината на уредот ќе биде оштетена или дури и целата машина ќе биде оштетена.

б) Чистење на филтерот EVA

Ако екранот на филтерот е запушен со прашина, а ефикасноста на уредот е намалена, не заборавајте да го исчистите филтерот еднаш на секои две недели.

- Исчистете ја горната рамка на екранот за филтрирање - слика Г.

- Олабавете една завртка во задниот капак и извадете ја решетката за филтрирање EVA (5).

- Ставете го филтерот во топла вода со неутрален детергент (околу 40 °C / 104 °F) и исушете го во сенка откако ќе се испере чиста.

ЧУВАЊЕ

1. Одвртете го капакот за одводнување, исклучете го приклучокот за вода и испуштете ја водата во тава или други контејнери за вода, или директно навалете го куќиштето за да ја испуштите водата во други садови.
2. Вклучете го уредот, прилагодете го на режимот на вентилаторот со мала брзина и одржувајте ја оваа состојба додека дренажната цевка (не е вклучена во комплетот) да стане сува, за да ја задржите внатрешноста на куќиштето во сува состојба и да спречите мувла.
3. Исклучете го уредот, извадете го приклучокот од штекерот, инсталирајте го приклучокот и капакот на мозоци.
4. Отстранете ги елементите на цевката за издувни гасови.
5. Покријте го клима-уредот со пластична кеса. Ставете го клима-уредот на суво место, чувајте го подалеку од дофат на деца и преземете мерки за контрола на прашина.
6. Извадете ги батериите од далечинскиот управувач и одржувајте ги правилно.

Не поправајте го уредот сами. Квалификуваната поправка ќе ја поништи гаранцијата.

Проблем I: Клима-уредот не работи.

Причина 1: Нема електрична енергија. Затоа, вклучете го откако ќе го поврзете со штекер со електрична енергија.

Причина 2: Индикаторот за прелевање ја прикажува "FL". Значи, испуштете ја водата.

Причина 3: Температурата на околината е премногу ниска или премногу висока. Затоа, препорачуваме да го користите уредот на температура од 7-35 °C (44-95 °F).

Причина 4: Во режимот на ладење, температурата во просторијата е пониска од поставената температура. Значи, променете ја поставената температура.

Причина 5: Во сув режим, температурата на околината е премногу ниска. Значи, уредот треба да се смести во просторија со температура на околината поголема од 17 °C (62 °F).

Проблем II: Ефектот на ладење не е добар.

Причина 1: Постои директна сончева светлина. Затоа, повлечете ја завесата.

Причина 2: Вратите или прозорците се отворени; има многу луѓе; или во режим на ладење, постојат и други извори на топлина.

Значи, затворете ги вратите и прозорците и додадете нов климатик.

Причина 3: ЕВА филтерот е валкан. Значи, исчистете го.

Причина 4: Влезот или излезот на воздухот е блокиран. Значи, отстранете ги пречките.

Проблем III: Голем шум

Причина: Уредот не е поставен на рамна површина. Значи, ставете го уредот на рамно и тешко место за да се намали бучавата.

Причина: Започнува заштитата од прегревање. Затоа, почекајте 3 минути додека не се намали температурата, а потоа повторно вклучете ја машината.

Проблем V: Далечинскиот управувач не работи.

Причина 1: Растојанието помеѓу машината и далечинскиот управувач е премногу далеку. Значи, оставете го далечинскиот управувач да се приближи до уредот и проверете дали далечинскиот управувач директно се соочува со сигналот за рецепторот (I) на контролниот панел.

Причина 2: Далечинскиот управувач не е усогласен со насоката на ресиверот на далечинскиот управувач. Така, направете го како погоре.

Причина 3: Батериите се исцрпени. Така, заменете ги батериите.

Проблем VI: Го прикажува „E1“.

Причина: Сензорот за температура на цевката е ненормален. Затоа, контактирајте со овластена организација за услуги.

Проблем VII: Прикажува 'E2'

Причина: Сензорот за температура во просторијата е ненормален. Затоа, контактирајте со овластена организација за услуги.

Забелешка: Ако се појават проблеми што не се наведени во табелата или препорачаните решенија не функционираат, ве молиме

контактирајте со овластена организација за услуги.

ТЕХНИЧКИ ПОДАТОЦИ:

Капацитет за ладење на BTU: 7000 BTU / час

Капацитет на ладење во вати: 2060W

Потрошувачка на енергија (ладење) W: 792 W

Класа на енергија: А

Тајмер: 24 часа

Тежина на течноста за ладење R290: максимум 130 грама

Се грижиме за природната средина. Картонските паковки молиме да се наменат за рециклирање. Полиетиленовите кеси (РЕ) да се фрлат во контењер за пластика. Искористениот уред треба да се предаде во соодветниот складирачки пункт, бидејќи небезбедните состојки кои се наоѓаат во уредот можат да бидат загрозување за средината. Електричниот уред треба да се предаде на начин кој ќе оневозможи негова повторна употреба и искористување. Доколку во уредот има батерии, треба да се извадат и посебно да се предадат во складирачкиот пункт.

Внимание, ризик од пожар.

НЕ пирснувајте или изгорувајте.

Бидете свесни дека ладилното средство може да не содржи мирис.

ОПШТИ БЕЗБЕДНОСНИ УСЛОВИ

ВАЖНИ БЕЗБЕДНОСНИ УПАТСТВА ПРОЧИТАЈТЕ ВНИМАТЕЛНО И ЧУВАЈТЕ ГИ ЗА ИДНИНА
