BEDIENUNGSANLEITUNG AD 7909 ADLER

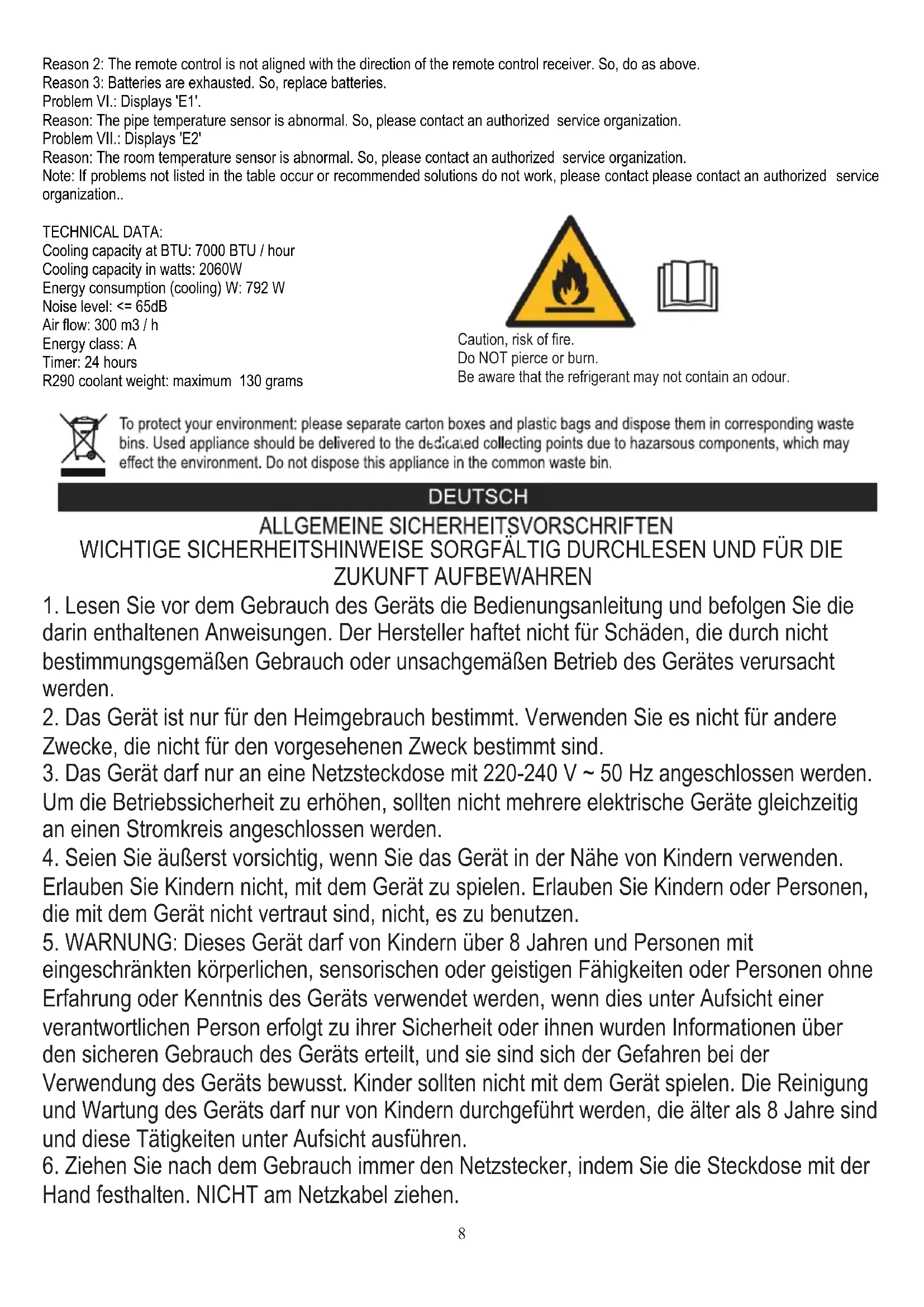

3. Das Gerät darf nur an eine Netzsteckdose mit 220-240 V ~ 50 Hz angeschlossen werden.

Um die Betriebssicherheit zu erhöhen, sollten nicht mehrere elektrische Geräte gleichzeitig an einen Stromkreis angeschlossen werden. WICHTIGE SICHERHEITSHINWEISE SORGFÄLTIG DURCHLESEN UND FÜR DIE ZUKUNFT AUFBEWAHREN

5. WARNUNG: Dieses Gerät darf von Kindern über 8 Jahren und Personen mit

eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen ohne Erfahrung oder Kenntnis des Geräts verwendet werden, wenn dies unter Aufsicht einer verantwortlichen Person erfolgt zu ihrer Sicherheit oder ihnen wurden Informationen über den sicheren Gebrauch des Geräts erteilt, und sie sind sich der Gefahren bei der Verwendung des Geräts bewusst. Kinder sollten nicht mit dem Gerät spielen. Die Reinigung und Wartung des Geräts darf nur von Kindern durchgeführt werden, die älter als 8 Jahre sind und diese Tätigkeiten unter Aufsicht ausführen.

2. Das Gerät ist nur für den Heimgebrauch bestimmt. Verwenden Sie es nicht für andere

Zwecke, die nicht für den vorgesehenen Zweck bestimmt sind.

6. Ziehen Sie nach dem Gebrauch immer den Netzstecker, indem Sie die Steckdose mit der

Hand festhalten. NICHT am Netzkabel ziehen.

4. Seien Sie äußerst vorsichtig, wenn Sie das Gerät in der Nähe von Kindern verwenden.

Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Erlauben Sie Kindern oder Personen, die mit dem Gerät nicht vertraut sind, nicht, es zu benutzen.

1. Lesen Sie vor dem Gebrauch des Geräts die Bedienungsanleitung und befolgen Sie die

darin enthaltenen Anweisungen. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder unsachgemäßen Betrieb des Gerätes verursacht werden.

Caution, risk of fire. Be aware that the refrigerant may not contain an odour. Do NOT pierce or burn.17. Um eine effektive Kühlung zu gewährleisten, sollte ein Abstand von mindestens 50 cm zwischen den Seitenwänden des Geräts und der Wand oder den Möbeln oder Vorhängen eingehalten werden. a) An eine geerdete Steckdose mit 3 Stiften anschließen.

19. Beachten Sie die folgenden grundlegenden Vorsichtsmaßnahmen, um die Gefahr von

Bränden, Stromschlägen oder Verletzungen bei der Verwendung der Klimaanlage zu verringern: d) Verwenden Sie kein Verlängerungskabel.

16. Verwenden Sie das Gerät nicht an sonnigen Orten. Wenn das Gerät überhitzt, schaltet

der Überhitzungsschutz das Gerät ein. b) Entfernen Sie nicht den Erdungsstift.

15. Warten Sie nach dem Ausschalten des Geräts mindestens 5 Minuten, bevor Sie es

wieder einschalten. c) Verwenden Sie den Adapter nicht.

18. Aufgrund der eingeschränkten Leistung des Geräts wird die Zieltemperatur

möglicherweise nicht erreicht, wenn der Unterschied zwischen der Zieltemperatur und der Umgebungstemperatur zu groß ist. e) Trennen Sie die Klimaanlage vor Wartungsarbeiten vom Stromnetz.

14. Reinigen Sie den Luftfilter regelmäßig. Die Häufigkeit der Reinigung hängt von der

7. Tauchen Sie das Kabel, den Stecker und das gesamte Gerät nicht in Wasser oder andere

Flüssigkeiten. Setzen Sie das Gerät keinen atmosphärischen Bedingungen aus (Regen, Sonne usw.) und verwenden Sie es nicht bei hoher Luftfeuchtigkeit (Badezimmer, feuchte Mobilheime).

10. Stellen Sie das Gerät auf eine kühle, stabile Oberfläche, entfernt von heißen

Küchengeräten wie Elektroherd, Gasbrenner usw..

12. Verwenden Sie das Gerät nur auf einer ebenen Fläche, damit kein Kondenswasser

13. Um einen zusätzlichen Schutz zu gewährleisten, wird empfohlen, im Stromkreis einen

Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA zu installieren. Bitten Sie einen Elektriker darum.

8. Überprüfen Sie regelmäßig den Zustand des Netzkabels. Wenn das Netzkabel beschädigt

ist, sollte es von einer Fachwerkstatt ausgetauscht werden, um Gefahren zu vermeiden.

9. Verwenden Sie das Gerät nicht mit einem beschädigten Netzkabel oder wenn es fallen

gelassen oder auf andere Weise beschädigt wurde oder wenn es nicht richtig funktioniert. Reparieren Sie das Gerät nicht selbst, da die Gefahr eines Stromschlags besteht. Bringen Sie das beschädigte Gerät zur Überprüfung oder Reparatur zu einem geeigneten Servicecenter. Alle Reparaturen dürfen nur von autorisierten Servicestellen durchgeführt werden. Durch unsachgemäße Reparaturen können ernsthafte Gefahren für den Benutzer entstehen.

11. Stellen Sie sicher, dass nichts den Lufteinlass und -auslass des Geräts blockiert

9Fernbedienung - Bild E A. Einschaltknopf B. Modustaste f) Verwenden Sie zwei oder mehr Personen, um die Klimaanlage zu bewegen und zu installieren.

1. Bedienfeld 2. Kaltluftaustritt

3. Fernbedienung (Bild E) 4. Transportgriff

7. Oberes Kühlerablassloch 8. Unteres Kühlerablassloch

21. Das Gerät sollte in einem Raum ohne ständig in Betrieb befindliche Zündquellen gelagert

werden, zum Beispiel: offenes Feuer, Gasgeräte oder elektrische Heizungen.

9. Fensterauspuffadapter 10. Anschluss des Luftauspuffrohrs

I. Signalempfänger für die Fernbedienung J. Kontrollleuchte für den Kühlmodus

K. Kontrollleuchte für den Trockenmodus L. Kontrollleuchte für den Lüftermodus E. Sleep-Modelltasten ( im Kühlmodus gleichzeitig gedrückt) F. LüftergeschwindigkeitstasteD & F

20. Verwenden Sie keine anderen Mittel, die den Auftau- oder Reinigungsprozess

beschleunigen, als die vom Hersteller empfohlenen. G. Timer-Taste H. LED-Bildschirm O. Die Kontrollleuchte zum Ein- und Ausschalten P. Kontrollleuchte für die Uhrzeit

5. Verdampferzulauf mit EVA-Filter 6. Abluftrohr

M. Kontrollleuchte für vollen Wasserstand N. Kontrollleuchte für Ruhemodus Q.Temperaturkontrollleuchte A. Einschaltknopf B. Modustaste Beschreibung des Bedienfelds - Bild D. C. Timer- / Temperatur-Abwärtstaste D. Timer- / Temperatur-Aufwärtstaste Gerätebeschreibung - Bild A Drücken Sie die Taste “D / C” nach oben / unten, um die Einstelltemperatur oder die Einstellungszeit zu ändern. Gehen Sie wie folgt vor: - Drücken Sie während der Zeiteinstellung die Aufwärts- oder Abwärtstaste, um die gewünschte Zeit auszuwählen. Drücken Sie die Taste “E”, um den Schlafmodus auszuwählen: G. Timer-Taste Drücken Sie die Taste „B“, um zwischen Kühlmodus → Lüftermodus → Entfeuchtungsmodus umzuschalten. Bedienung des Bedienfelds - Bild D E. Sleep-Modell F. Lüftergeschwindigkeitstaste - Drücken Sie im Kühl- und Lüftermodus die Taste „F“, um den Betrieb mit hoher oder niedriger Windgeschwindigkeit zu wählen. Bei zu kalten Bedingungen läuft es möglicherweise nicht mit der eingestellten Windgeschwindigkeit. - Während Sie die Temperatur einstellen, drücken Sie die Aufwärts- oder Abwärtstaste, um die gewünschte Temperatur auszuwählen (im Lüfter- oder Entfeuchtungsmodus nicht verfügbar). - Im Entfeuchtungsmodus ist das Drücken der Taste „F“ ungültig und der Lüfter wählt zwangsweise einen Betrieb mit niedriger Windgeschwindigkeit. Drücken Sie die Taste „F”, um die Lüftergeschwindigkeit auszuwählen: Drücken Sie die Taste “A”, um das Gerät ein- und auszuschalten. Der Summer gibt ein Signal aus. Die Kontrollleuchte „O“ schaltet das Bedienfeld ein. C. Timer- / Temperatur-Abwärtstaste D. Timer- / Temperatur-Aufwärtstaste

10- Einstellung der Ausschaltverzögerung:

Schalten Sie das Gerät aus und drücken Sie dann die Taste „G“. Drücken Sie anschließend die Aufwärtstaste „D“ oder die Abwärtstaste „C“, um den gewünschten Zeitwert auszuwählen. Die maximale Einschaltverzögerungszeit beträgt 24 Stunden. Das Gerät wird nach Ablauf der Verzögerungszeit eingeschaltet. Schalten Sie das Gerät ein und drücken Sie dann die Taste „G“. Drücken Sie anschließend die Aufwärtstaste „D“ oder die Abwärtstaste „C“, um den gewünschten Zeitwert auszuwählen. Die maximale Ausschaltverzögerungszeit beträgt 24 Stunden. Das Gerät wird nach Ablauf der Verzögerungszeit ausgeschaltet. Startverzögerungsfunktion: Schalten Sie das Gerät ein und drücken Sie dann die Taste „G“. Drücken Sie anschließend die Aufwärtstaste „D“ oder die Abwärtstaste „C“, um den gewünschten Zeitwert auszuwählen. Die maximale Ausschaltverzögerungszeit beträgt 24 Stunden. Das Gerät wird nach Ablauf der Verzögerungszeit ausgeschaltet. - Einstellung der Ausschaltverzögerung: FERNBEDIENUNG - Bild E - Drücken Sie im Kühlmodus beide Tasten „F“ und „D“, um den Ruhemodus einzuschalten. Das Gerät arbeitet dann im Energiespar- und Ruhemodus. Die Kontrollleuchte "N" des Schlafmodells schaltet das Bedienfeld ein. Drücken Sie die Taste “G”, um den Betriebszeitraum auszuwählen. Wenn der LCD-Bildschirm blinkt, drücken Sie die Aufwärts-Taste “D” oder die Abwärts-Taste “C”, um den gewünschten Zeitraum auszuwählen. Der Zeiteinstellungsbereich beträgt 1-24 Stunden und kann um eine Stunde nach oben oder unten angepasst werden. Das Blinken hört bald auf und der LED-Bildschirm zeigt wieder die gewünschte Temperatur an. - Einstellung der Einschaltverzögerung:

1. Manuelle Entwässerung - Bild F1.

3. Schutzfunktion des Kompressors

Taste "B" - drücken, um den Betriebsmodus auszuwählen: Kühlmodus → Trockenmodus → Lüftermodus. Taste "F" - drücken Sie diese Taste, um die Lüftergeschwindigkeit nacheinander auszuwählen: niedrige / hohe Windgeschwindigkeit.

1. Frostschutzfunktion:

2. Überlaufschutzfunktion „M“:

Taste "E" - drücken, um den Ruhemodus zu aktivieren oder zu deaktivieren. Wenn das Wasser in der Wasserwanne den Warnpegel überschreitet, gibt die Maschine automatisch einen Alarm aus und die "FULL" -Anzeige "M" blinkt. Zu diesem Zeitpunkt müssen Sie das Abflussrohr, das die Maschine oder den Wasserauslass mit dem Abwasserkanal oder einem anderen Abflussbereich verbindet, verschieben, um das Wasser zu entleeren (Details siehe Abflussanleitung am Ende dieses Kapitels). Nach dem Entleeren des Wassers kehrt die Maschine automatisch in den ursprünglichen Zustand zurück. Taste "G" - drücken, um die Betriebszeit von 1 bis 24 Stunden einzustellen. Taste "A" - Wenn Sie diese Taste drücken, wird das Gerät gestartet, wenn es mit Strom versorgt wird, oder es wird angehalten, wenn es in Betrieb ist. Wenn im Kühl-, Entfeuchtungs- oder Energiesparmodus die Temperatur des Auspuffrohrs zu niedrig ist, wechselt die Maschine automatisch in den Schutzstatus. Wenn die Temperatur des Auspuffrohrs auf eine bestimmte Temperatur ansteigt, kann es automatisch zum normalen Betrieb zurückkehren. Taste "C" / "D" - drücken, um die Raumtemperatur und den Timer einzustellen. Um die Lebensdauer des Kompressors zu verlängern, verfügt er nach dem Ausschalten des Kompressors über eine 3-minütige Startverzögerungsschutzfunktion. ENTWÄSSERUNGSANLEITUNG: Diese Maschine verfügt über zwei Entwässerungsmethoden: manuelle Entwässerung und kontinuierliche Entwässerung. Die Fernbedienung überträgt Signale an das System. 11REINIGUNG & WARTUNG - Setzen Sie den Filter in warmes Wasser mit neutralem Reinigungsmittel (ca. 40 about / 104 ℉) und trocknen Sie ihn nach dem Abspülen im Schatten.

1. Schrauben Sie den Ablaufdeckel ab, ziehen Sie den Wasserstecker und lassen Sie das Wasser in der

Wasserwanne in anderes Wasser ab Behälter oder kippen Sie das Gehäuse direkt, um das Wasser in andere Behälter abzulassen. b) Reinigung des EVA-Filters - Eine mit dem EVA-Filter (5) befestigte Schraube und die hintere Schale mit einem Schraubendreher lösen und das Filternetz herausnehmen.

4. Entfernen Sie die Luftauslassrohrelemente und bewahren Sie sie ordnungsgemäß auf.

Wenn das Filtersieb durch Staub verstopft ist und die Wirksamkeit des Geräts beeinträchtigt ist, reinigen Sie das Filtersieb unbedingt alle zwei Wochen.

6. Entfernen Sie die Batterien der Fernbedienung und bewahren Sie diese ordnungsgemäß auf.

Problem I .: Die Klimaanlage funktioniert nicht.

3. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und wickeln Sie das Netzkabel um den Wickelpfosten.

Bringen Sie den Wasserstecker und die Ablaufabdeckung an.

5. Decken Sie die Klimaanlage mit einer Plastiktüte ab. Stellen Sie die Klimaanlage an einem trockenen Ort auf,

bewahren Sie sie außerhalb der Reichweite von Kindern auf und ergreifen Sie Maßnahmen zur Staubbekämpfung. Reparieren Sie das Gerät nicht selbst. Durch eine qualifizierte Reparatur wird die Garantie ungültig. Grund 2: Die Überlaufanzeige zeigt "FL" an. Also, entleere das Wasser. - Reinigen Sie den oberen Filterrahmen - Bild G. Grund 3: Die Umgebungstemperatur ist zu niedrig oder zu hoch. Wir empfehlen daher, das Gerät bei einer Temperatur von 7-35 ° C (44-95 ° C) zu verwenden. a) Wohnungsreinigung Reinigen Sie die Oberfläche des Geräts mit einem feuchten, weichen Tuch. Verwenden Sie keine Chemikalien wie Benzin, Alkohol oder Benzin, da sonst die Oberfläche des Geräts beschädigt oder sogar die gesamte Maschine beschädigt wird. FEHLERBEHEBUNG

2. Schalten Sie das Gerät ein, stellen Sie es auf Lüfterbetrieb mit niedriger Drehzahl ein und warten Sie diesen

Zustand, bis das Abflussrohr (nicht im Kit enthalten) trocken ist, um das Innere des Gehäuses trocken zu halten und Schimmelbildung zu vermeiden . Grund 1: Es gibt keinen Strom. Schalten Sie es also ein, nachdem Sie es an eine Steckdose mit Strom angeschlossen haben. LAGER Reinigung: Vor der Reinigung und Wartung die Maschine ausschalten und den Netzstecker ziehen. Wenn das Gerät stoppt, nachdem das Wasser voll ist, sehen Sie auf dem Bedienfeld, dass die Kontrollleuchte „M“ blinkt. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Bewegen Sie die Maschine vorsichtig, damit kein Wasser in die Wasserwanne am Boden des Gehäuses gelangt. Stellen Sie den Wasserbehälter unterhalb des Wasserauslasses hinter das Gehäuse. Schrauben Sie die Ablassbohrung (8) des Unterkühlers heraus und ziehen Sie den Wasserstecker heraus. Das Wasser fließt automatisch in den Wasserbehälter. Bewahren Sie die Drainageabdeckung und den Wasserstopfen ordnungsgemäß auf. Während der Drainage kann der Körper leicht nach hinten geneigt werden. Wenn der Wasserbehälter nicht das gesamte Wasser aufnehmen kann, füllen Sie den Wasserauslass so schnell wie möglich mit dem Wasserpfropfen, damit kein Wasser auf den Boden oder den Teppich fließt. Wenn das Wasser abgelassen wird, füllen Sie den Wasserstopfen und ziehen Sie die Abflussabdeckung fest.

2. Kontinuierliche Entwässerung - Option gilt NUR für den Entfeuchtungsmodus - siehe Abbildung F2.

Schrauben Sie den Ablaufdeckel ab und ziehen Sie den Wasserstecker heraus. Setzen Sie das Abflussrohr (nicht im Kit enthalten) in den Wasserauslass. Verbinden Sie das Abflussrohr mit dem Eimer. 12Grund 5: Im Trockenmodus ist die Umgebungstemperatur zu niedrig. Das Gerät sollte daher in einem Raum mit einer Umgebungstemperatur von mehr als 62 ° C aufgestellt werden. Grund 4: Im Kühlmodus ist die Raumtemperatur niedriger als die eingestellte Temperatur. Ändern Sie also die eingestellte Temperatur. Problem II .: Die Kühlwirkung ist nicht gut. Grund 1: Es gibt direktes Sonnenlicht. Also, zieh den Vorhang zu. Grund 2: Türen oder Fenster sind offen; Da sind viele Menschen; oder im Kühlmodus gibt es andere Wärmequellen. Schließen Sie also Türen und Fenster und fügen Sie eine neue Klimaanlage hinzu. Lautstärke: <= 65 dB Luftmenge: 300 m3 / h Grund: Der Rohrtemperatursensor ist abnormal. Wenden Sie sich daher bitte an eine autorisierte Serviceorganisation. Grund 3: Der EVA-Filter ist verschmutzt. Also rein damit. Grund: Der Raumtemperaturfühler ist abnormal. Wenden Sie sich daher bitte an eine autorisierte Serviceorganisation. TECHNISCHE DATEN: Energieklasse: A Aufgabe III .: Großes Rauschen Energieverbrauch (Kühlung) W: 792 W Grund 4: Der Lufteinlass oder -auslass ist blockiert. Also klare Hindernisse. Timer: 24 Stunden R290 Kühlmittelgewicht: max. 130 Gramm Problem IV .: Kompressor funktioniert nicht. Aufgabe VII .: Zeigt 'E2' an Grund 2: Die Fernbedienung ist nicht auf die Richtung des Fernbedienungsempfängers ausgerichtet. Also mach wie oben. Kühlleistung bei BTU: 7000 BTU / Stunde Kühlleistung in Watt: 2060W Problem V .: Die Fernbedienung funktioniert nicht. Grund: Das Gerät steht nicht auf einer ebenen Fläche. Stellen Sie das Gerät daher auf eine flache und harte Stelle, um Geräusche zu reduzieren. Grund: Überhitzungsschutz startet. Warten Sie also 3 Minuten, bis die Temperatur gesunken ist, und starten Sie die Maschine neu. Grund 3: Die Batterien sind erschöpft. Tauschen Sie die Batterien aus. Hinweis: Wenn Probleme auftreten, die nicht in der Tabelle aufgeführt sind, oder die empfohlenen Lösungen nicht funktionieren, wenden Sie sich an die professionelle Serviceorganisation. Grund 1: Der Abstand zwischen der Maschine und der Fernbedienung ist zu groß. Lassen Sie die Fernbedienung also in die Nähe des Geräts und achten Sie darauf, dass sie direkt zum Signalempfänger (I) am Bedienfeld zeigt. Problem VI .: Zeigt 'E1' an. Den Pappkarton im Altpapier entsorgen. Polyäthylenbeutel (PE) in dem Behälter für Kunststoff entsorgen. Das abgenutzte Gerät zum Recycling zu einer offiziellen Sammelstelle bringen, da es gefährliche Substanzen enthält, die die Umwelt gefährden können. Das Gerät sollte in einer Form abgegeben werden, die eine weitere Nutzung unmöglich macht. Wenn es Batterien enthält, sollten diese rausgenommen und separat an einer Sammelstelle abgegeben werden. Das Gerät darf nicht in den Hausmüll rausgeworfen werden!! FRANÇAIS

Vorsicht, Brandgefahr. NICHT durchstechen oder verbrennen. Beachten Sie, dass das Kältemittel möglicherweise keinen Geruch enthält.14. Nettoyez le filtre à air régulièrement. La fréquence de nettoyage dépend de la propreté de l'air.
