KÄYTTÖOHJE AD 7909 ADLER

VII probleem: kuvatakse E2

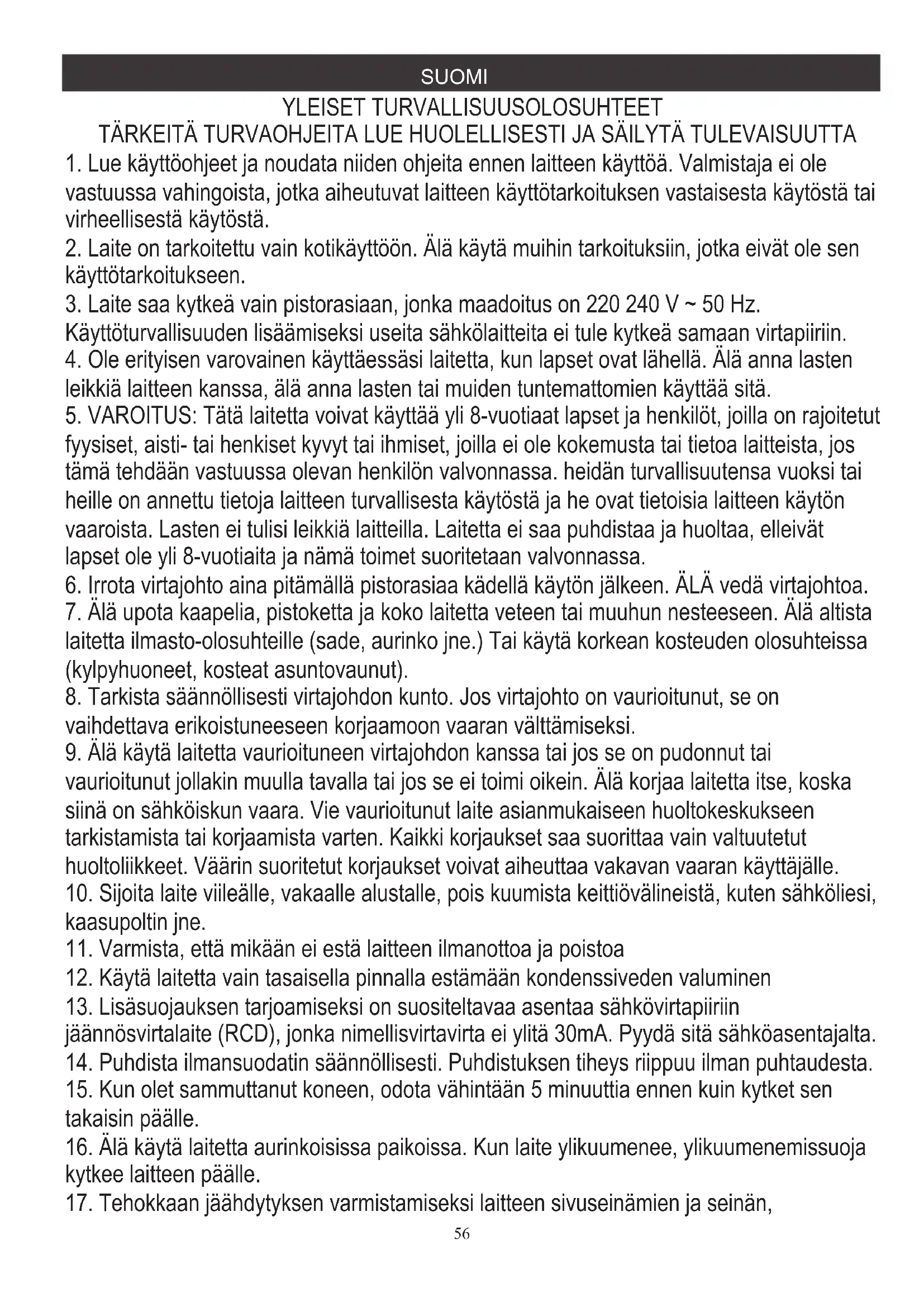

1. Lue käyttöohjeet ja noudata niiden ohjeita ennen laitteen käyttöä. Valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat laitteen käyttötarkoituksen vastaisesta käytöstä tai virheellisestä käytöstä.
2. Laite on tarkoitettu vain kotikäyttöön. Älä käytä muihin tarkoituksiin, jotka eivät ole sen käyttötarkoitukseen.
3. Laite saa kytkeä vain pistorasiaan, jonka maadoitus on 220 240 V \~ 50 Hz.
   Käyttöturvallisuuden lisäämiseksi useita sähkölaitteita ei tule kytkeä samaan virtapiiriin.
4. Ole erityisen varovainen käyttäessäsi laitetta, kun lapset ovat lähellä. Älä anna lasten leikkiä laitteen kanssa, älä anna lasten tai muiden tuntemattomien käyttää sitä.
5. VAROITUS: Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on rajoitetut fyysiset, aisti- tai henkiset kyvyt tai ihmiset, joilla ei ole kokemusta tai tietoa laitteista, jos tämä tehdään vastuussa olevan henkilön valvonnassa. heidän turvallisuutensa vuoksi tai heille on annettu tietoja laitteen turvallisesta käytöstä ja he ovat tietoisia laitteen käytön vaaroista. Lasten ei tulisi leikkiä laitteilla. Laitetta ei saa puhdistaa ja huoltaa, elleivät lapset ole yli 8-vuotiaita ja nämä toimet suoritetaan valvonnassa.
6. Irrota virtajohto aina pitämällä pistorasiaa kädellä käytön jälkeen. ÄLÄ vedä virtajohtoa.
7. Älä upota kaapelia, pistoketta ja koko laitetta veteen tai muuhun nesteeseen. Älä altista laitetta ilmasto-olosuhteille (sade, aurinko jne.) Tai käytä korkean kosteuden olosuhteissa (kylpyhuoneet, kosteat asuntovaunut).
8. Tarkista säännöllisesti virtajohdon kunto. Jos virtajohto on vaurioitunut, se on vaihdettava erikoistuneeseen korjaamoon vaaran välttämiseksi.
9. Älä käytä laitetta vaurioituneen virtajohdon kanssa tai jos se on pudonnut tai vaurioitunut jollakin muulla tavalla tai jos se ei toimi oikein. Älä korjaa laitetta itse, koska siinä on sähköiskun vaara. Vie vaurioitunut laite asianmukaiseen huoltokeskukseen tarkistamista tai korjaamista varten. Kaikki korjaukset saa suorittaa vain valtuutetut huoltoliikkeet. Väärin suoritetut korjaukset voivat aiheuttaa vakavan vaaran käyttäjälle.
10. Sijoita laite viileälle, vakaalle alustalle, pois kuumista keittiövälineistä, kuten sähköliesi, kaasupoltin jne.
11. Varmista, että mikään ei estä laitteen ilmanottoa ja poistoa
12. Käytä laitetta vain tasaisella pinnalla estämään kondenssiveden valuminen
13. Lisäsuojauksen tarjoamiseksi on suositeltavaa asentaa sähkövirtapiiriin jäännösvirtalaite (RCD), jonka nimellisvirtavirta ei ylitä 30mA. Pyydä sitä sähköasentajalta.
14. Puhdista ilmansuodatin säännöllisesti. Puhdistuksen tiheys riippuu ilman puhtaudesta.
15. Kun olet sammuttanut koneen, odota vähintään 5 minuuttia ennen kuin kytket sen takaisin päälle.
16. Älä käytä laitetta aurinkoisissa paikoissa. Kun laite ylikuumenee, ylikuumenemissuoja kytkee laitteen päälle.
17. Tehokkaan jäähdytyksen varmistamiseksi laitteen sivuseinämien ja seinän,

huonekalujen tai verhojen välillä on pidettävä vähintään 50 cm: n etäisyys.

1. Laitteen rajallisen suorituskyvyn vuoksi, jos tavoitelämpötilan ja ympäristön lämpötilan välinen ero on liian suuri, tavoitelämpötilaa ei ehkä saavuteta.
2. Tulipalo-, sähköisku- tai loukkaantumisriskin vähentämiseksi ilmastointilaitetta käytettäessä noudata seuraavia perusvarotoimia:

a) Kytke maadoitettuun pistorasiaan 3 tapilla.
b) Älä poista maadoituskärkiä.
c) Älä käytä sovitinta.
d) Älä käytä jatkojohtoa.
e) Irrota ilmastointilaite ennen huoltoa.
f) Siirrä ja asenna ilmastointilaite kahdella tai useammalla henkilöllä.

1. Älä käytä muita kuin valmistajan suosittelemia aineita, jotka nopeuttavat sulatus- tai puhdistusprosessia.

2. Laitetta tulisi varastoida huoneessa, jossa ei ole jatkuvasti toimivia sytytyslähteitä, esimerkiksi: avotuli, kaasulaitteet tai sähkölämmittimet.

Laitteen kuvaus - Kuva A

1. Ohjauspaneeli 2. Kylmän ilman poistoaukko
2. Kaukosäädin (kuva E) 4. Kuljetuskahva
3. Höyrystimen sisääntulo EVA-suodattimella 6. Ilmanpoistoputki
4. Yläjäähdyttimen tyhjennysaukko 8. Jäähdyttimen tyhjennysaukko alas
5. Ikkunoiden pakoputken sovitin 10. Ilmanpoistoputken liitin

Ohjauspaneelin kuvaus - Kuva D.

A. Virtapainike B. Tilapainike
C. Ajastin / Lämpötila alas -painike D. Ajastin / Lämpötila ylös -painike
E. Sleep-mallin painikkeet (D & F painetaan yhdessä jäähdytystilassa) F. Puhaltimen nopeuspainike
G. Ajastinpainike H. LED-näyttö

I. Kaukosäätimen signaalinvastaanotin J. Jäähdytystilan hallintalamppu
K. Kuivatilan säätölamppu L. Tuulettimen tilan valvontalamppu
M. Täysvesisäätimen merkkivalo N. Lepotilan valvontalamppu
O. Kytke virta päälle / pois päältä P. Ajanvalo
Q, lämpötilansäätölamppu

Kaukosäädin - Kuva E

A. Virtapainike B. Tilapainike
C. Ajastin / Lämpötila alas -painike D. Ajastin / Lämpötila ylös -painike
E. Lepomalli F. Tuulettimen nopeuspainike
G. Ajastinpainike

OHJAUSPANEELI toiminta - kuva D

Paina painiketta “A” laitteen kytkemiseksi päälle ja pois päältä. Summeri soittaa signaalin kerran. Ohjauslamppu “O” syttyy ohjauspaneeliin.

Paina painiketta "B" vaihtaaksesi tilaa jäähdytystilan → tuulettimen tilan → ilmankuivauksen tilan välillä.

Paina painiketta "D / C" ylös / alas muuttaaksesi asetuslämpötilaa tai asetusaikaa, toimi seuraavasti:

- Lämpötilaa asettaessasi, paina painiketta ylös- tai alas-painiketta valitaksesi halutun lämpötilan (ei saatavana tuuletin- tai ilmankuivaustilassa).

- Valitse asetetun ajan kuluessa aika ylös- tai alas-painikkeella.

Valitse puhaltimen nopeus painamalla painiketta "F":

- Valitse jäähdytys- ja puhallustilassa painike "F" valitaksesi korkean tai matalan tuulen nopeuden. Liian kylmissä olosuhteissa se ei välttämättä aja asetetun tuulen nopeuden mukaan.

- Kosteudenpoistotilassa painikkeen "F" painaminen on virheellinen, ja tuuletin valitsee väkisin tuulen nopeuden.

Valitse lepotila painamalla painiketta "E":

- Kytke lepotila päälle jäähdytystilassa molemmat painikkeet "F" ja "D", jolloin yksikkö toimii energiansäästö- ja hiljaisen tyyppisenä. Unimallimallin hallintalamppu "N" syttyy ohjauspaneeliin.

Valitse toimintajakso painikkeella “G”. Kun LCD-näyttö vilkkuu, valitse ylöspainike “D” tai alaspainike “C” halutun ajanjakson valitsemiseksi. Aika-asetusalue 1 - 24 tuntia ja sitä voidaan säätää yhdellä tunnilla. Vilkkuminen lopettaa pian ja LED-näyttö palaa odottamaan ympäristön lämpötilaan.

Viive käynnistystoiminto:

- Virta päälle -viiveasetus:

Sammuta laite ja paina sitten painiketta “G”, paina seuraavaksi ylös-painiketta “D” tai alas-painiketta “C” halutun aika-arvon valitsemiseksi. Maksimi virtaviive on 24 tuntia. Laite kytketään päälle viiveajan kuluttua.

- Virta pois päältä -viiveasetus:

Kytke laite päälle ja paina sitten painiketta "G", paina seuraavaksi ylös-painiketta "D" tai alas-painiketta "C" halutun aika-arvon valitsemiseksi. Suurin virtakatkaisuviive on 24 tuntia. Laite kytketään pois päältä viiveajan kuluttua.

Kauko-ohjaimen toiminta - kuva E

Kaukosäädin lähettää signaaleja järjestelmään.

Painike "A" - laite käynnistetään, kun siihen kytketään virta, tai se pysähtyy, kun se toimii, jos painat tätä painiketta.

Painike "B" - paina sitä valitaksesi käyttötavan: viileä tila → kuiva tila → tuulettimen tila.

Painike "C" / "D" - paina säätääksesi huoneen lämpötilaa ja ajastinta.

Painike "E" - paina asettaaksesi tai peruuttaaksesi lepotilan.

Painike "F" - paina sitä valitaksesi puhaltimen nopeuden järjestyksessä: matala / korkea tuulen nopeus.

Painike "G" - paina asettaaksesi toiminta-ajan 1 - 24 tuntiin.

SUOJAUSLAITTEET

1. Jäätymissuojatoiminto:

Jäähdytys-, ilmankuivaus- tai taloudellisessa virransäästötilassa, jos pakoputken lämpötila on liian matala, kone siirtyy automaattisesti suojaustilaan; Jos pakoputken lämpötila nousee tiettyyn lämpötilaan, se voi palata automaattisesti normaaliin toimintaan.

1. Ylivuodonsuojaustoiminto "M":

Kun vesi vesialtaassa ylittää varoitustason, kone soittaa automaattisesti hälytyksen ja "FULL" -merkkivalo "M" vilkkuu. Tyhjennä vesi tällä hetkellä viemäröintiohjeiden mukaisesti. Kun vesi on tyhjennetty, kone palaa automaattisesti alkuperäiseen tilaansa.

1. Kompressorin suojatoiminto

Kompressorin käyttöiän pidentämiseksi siinä on 3 minuutin viive käynnistyssuojaustoiminto kompressorin sammuttamisen jälkeen.

VAIHTO-OHJEET:

Tällä koneella on kaksi tyhjennysmenetelmää: manuaalinen ja jatkuva tyhjennys.

1. Manuaalinen viemäröinti - kuva F1.

Kun laite pysähtyy, kun vesi on täynnä, näet ohjauspaneelissa "M" -valo vilkkuu. Sammuta laitteen virta ja irrota virtajohto pistorasiasta. Siirrä konetta varovasti, jotta vesi ei vuoda vettä rungon pohjassa olevaan astiaan. Aseta vesisäiliö kotelon takana olevan vedenpoistoaukon alle. Kierrä alas jäähdyttimen tyhjennysreikä (8) ja irrota vesitulppa, vesi valuu automaattisesti vesisäiliöön. Pidä viemäriverho ja vesipistoke kunnolla. Viemärin aikana runkoa voidaan kallistaa hieman taaksepäin. Jos vesisäiliö ei pysty pitämään kaikkea vettä, täytä vesisäiliö ennen vesisäiliön täyttymistä niin pian kuin mahdollista, jotta vesi ei virtaa lattialle tai matolle. Kun vesi on tyhjentynyt, täytä vesipistoke ja kiristä tyhjennyskansi.

1. Jatkuva vedenpoisto - vaihtoehto käytettäväksi VAIN ilmankuivatustilaan - esitetty kuvassa F2.

Kierrä tyhjennyskansi irti ja irrota vesipistoke. Aseta tyhjennysputki (ei sisälly pakkaukseen) veden poistoaukoon.

Kytke tyhjennysputki kauhaan.

PUHDISTUS JA HUOLTO

Puhdistus: Sammuta kone ennen puhdistamista ja huoltoa ja irrota pistoke pistorasiasta.

a) Kotelon puhdistus

Puhdista laitteen pinta märällä pehmeällä liinalla. Älä käytä kemikaaleja, kuten bentseeniä, alkoholia, bensiiniä, muuten laitteen pinta vaurioituu tai koko kone vaurioituu.

b) EVA-suodattimen puhdistus

Jos suodattimen näyttö on tukkeutunut pölyltä ja laitteen teho on heikentynyt, puhdista suodattimen näyttö joka toinen viikko.

• Puhdista suodattimen yläruutu - kuva G.
• Löysää yksi takakannen ruuvi ja poista EVA-suodattimen verkko (5).
• Laita suodatin lämpimään veteen, jossa on neutraalia pesuainetta (noin 40 °C / 104 °F), ja kuivaa suodattimen jälkeen varjossa.

VARASTOINTI

1. Kierrä tyhjennyskansi irti, irrota vesipistoke ja tyhjennä vesisäiliössä oleva vesi muihin vesisäiliöihin tai kallista koteloa suoraan, jotta vesi pääsee muihin säiliöihin.
2. Kytke laite päälle, säädä se hitaaseen puhallintoimintoon ja ylläpitä tätä tilaa, kunnes tyhjennysputki (ei sisälly pakkaukseen) tulee kuivaksi, jotta kotelon sisäosa pysyisi kuivassa tilassa ja estäisi sen muodostumista.
3. Sammuta laite, poista pistoke pistorasiasta, asenna pistoke ja tyhjennyskansi.
4. Irrota ilmanpoistoputken elementit.
5. Peitä ilmastointi muovipussilla. Aseta ilmastointi kuivaan paikkaan, pidä se lasten ulottumattomissa ja tee pölyn torjuntaa.
6. Poista kaukosäätimen paristot ja pidä ne kunnolla.

Älä korjaa laitetta itse. Pätevä korjaus mitätöi takuun.

Ongelma I: Ilmastointilaite ei toimi.

Syy 1: Ei ole sähköä. Joten, kytke se päälle, kun olet kytkenyt sen sähköpistorasiaan.
Syy 2: Ylivuotoilmaisin näyttää "FL". Joten, tyhjennä vesi.
Syy 3: Ympäristön lämpötila on liian matala tai liian korkea. Joten suosittele laitteen käyttämistä lämpötilassa 7–35 °C (44–95 °F).
Syy 4: Jäähdytystilassa huoneen lämpötila on alhaisempi kuin asetettu lämpötila. Joten vaihda asetettua lämpötilaa.
Syy 5: Kuivassa tilassa ympäristön lämpötila on liian matala. Joten laite tulisi sijoittaa huoneeseen, jonka ympäristön lämpötila on yli 17 °C (62 °F).

Ongelma II: Jäähdytysvaikutus ei ole hyvä.

Syy 1: Auringonvalo on suora. Joten vedä verho.
Syy 2: Ovet tai ikkunat ovat auki; ihmisiä on paljon; tai jäähdytystilassa on muita lämmönlähteitä. Sulje ovet ja ikkunat ja lisää uusi ilmastointilaite.
Syy 3: EVA-suodatin on likainen. Joten, puhdista se.
Syy 4: Ilman tulo- tai poistoaukko on tukossa. Joten, poista esteet.

Tehtävä III: Suuri melu

Syy: Laitetta ei ole asetettu tasaiselle alustalle. Joten aseta laite tasaiselle ja kovalle paikalle melun vähentämiseksi.

Ongelma IV: Kompressori ei toimi.

Syy: Ylikuumenemissuoja alkaa. Joten odota 3 minuuttia, kunnes lämpötila laskee, ja käynnistä kone sitten uudelleen.

Ongelma V: Kaukosäädin ei toimi.

Syy 1: Etäisyys koneen ja kaukosäätimen välillä on liian pitkä. Joten anna kaukosäätimen päästä lähelle laitetta ja varmista, että kaukosäädin osoittaa suoraan signaalin vastaanottimeen (I) ohjauspaneelissa.
Syy 2: Kaukosäädin ei ole kohdistettu kaukosäätimen vastaanottimen suuntaan. Joten tee kuten yllä.

Syy 3: Paristot ovat tyhjät. Joten vaihda paristot.

Tehtävä VI: Näyttää 'E1'.

Syy: Putken lämpötila-anturi on epänormaali. Ota siis yhteyttä valtuutettuun huolto-organisaatioon.

Tehtävä VII: Näyttää 'E2'

Syy: Huoneenlämpötila-anturi on epänormaali. Ota siis yhteyttä valtuutettuun huolto-organisaatioon.

Huomaa: Jos ilmenee ongelmia, joita ei ole lueteltu taulukossa tai suositellut ratkaisut eivät toimi, ota yhteyttä

valtuutettuun huolto-organisaatioon.

TEKNISET TIEDOT:

Jäähdytysteho nopeudella BTU: 7000 BTU / tunti

Jäähdytysteho watteina: 2060W

Energiankulutus (jäähdytys) W: 792 W

Melutaso: <= 65 dB

Ilmavirta: 300 m3 / h

Energialuokka: A

Ajastin: 24 tuntia

Jäähdytysnesteen R290 paino: enintään 130 grammaa

ÄLÄ lävistä tai polta.

Huomaa, että kylmäaine ei saa sisältää hajua.

Suojellaksesi ympräristöäsi: hävitä pahvilaatikot ja muovipussit ja kierrätä ne niille tarkoitetuissa jäteastioissa. Käytetyt koneet tulee toimittaa niihin erioistuneisiin keräyspisteisiin ympäristölle vaarallisten aineiden takia. Älä hävitä laitteita sekajätteessä.
