GEBRUIKSAANWIJZING AD 7909 ADLER

We geven om het milieu. We vragen u om de kartonnen verpakkingen te storten bij het oud papier. Polyethyleen zakken (PE) storten in de container voor plastic. Versleten apparatuur afgeven bij het juiste verzamelpunkt, als in het apparatuur gevaarlijke elementen zitten kan dat een bedreiging zijn voor het milieu. Elektrisch apparatuur moet worden geretourneerd om het hergebruik te verminderen. Als in het apparatur batterijen ziiten, horen die verwijderd te worden en appart af te worden gegeven bij het juiste verzamelpunkt.

SL NEDERLANDS

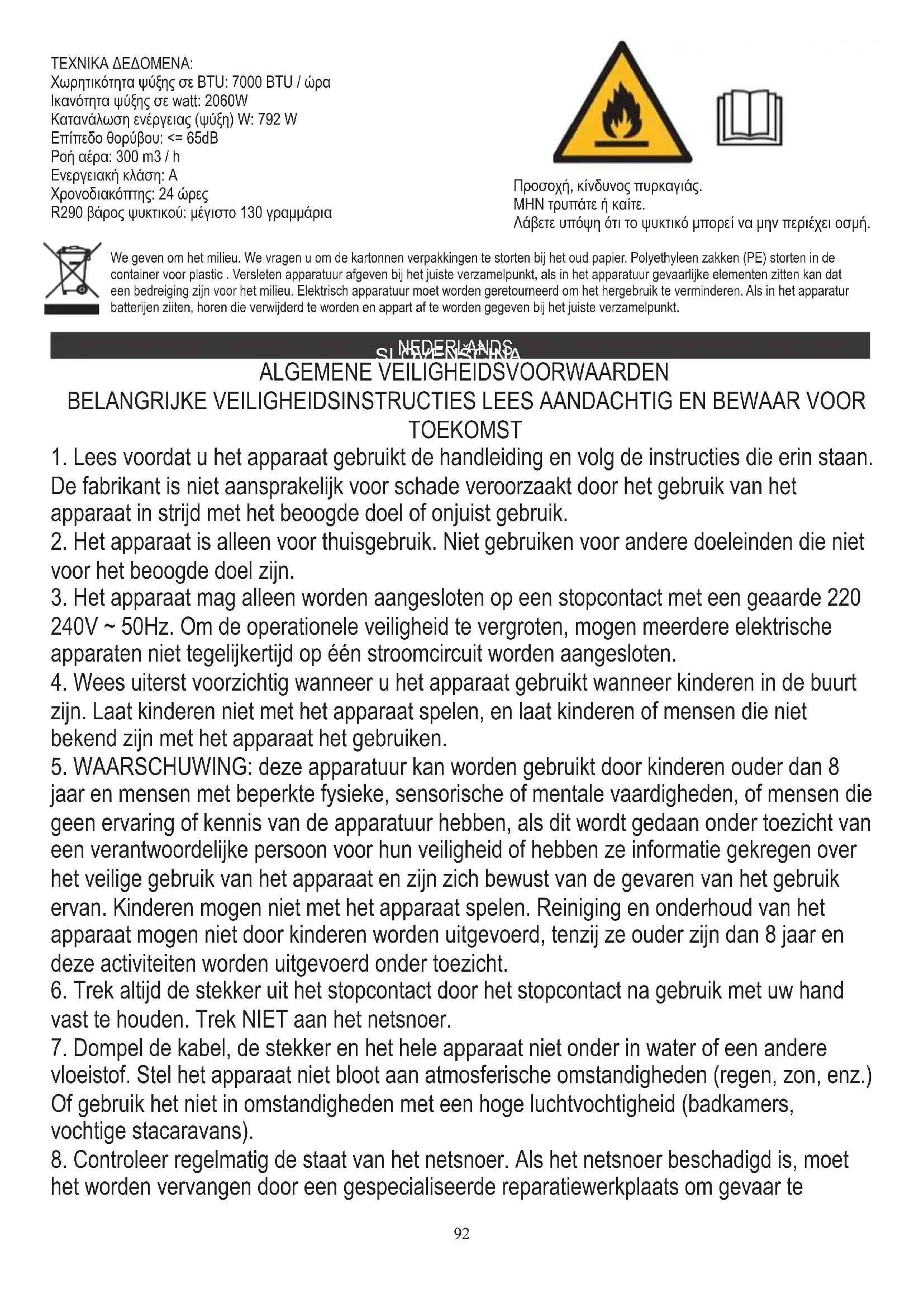

ALGEMENE VEILIGHEIDSVOORWAARDEN

BELANGRIJKE VEILIGHEIDSINSTRUCTIES LEES AANDACHTIG EN BEWAAR VOOR TOEKOMST

1. Lees voordat u het apparaat gebruikt de handleiding en volg de instructies die erin staan. De fabrikant is niet aansprakelijk voor schade veroorzaakt door het gebruik van het apparaat in strijd met het beoogde doel of onjuist gebruik.
2. Het apparaat is alleen voor thuisgebruik. Niet gebruiken voor andere doeleinden die niet voor het beoogde doel zijn.
3. Het apparaat mag alleen worden aangesloten op een stopcontact met een geaarde 220 240V \~ 50Hz. Om de operationele veiligheid te vergroten, mogen meerdere elektrische apparaten niet tegelijkertijd op één stroomcircuit worden aangesloten.
4. Wees uiterst voorzichtig wanneer u het apparaat gebruikt wanneer kinderen in de buurt zijn. Laat kinderen niet met het apparaat spelen, en laat kinderen of mensen die niet bekend zijn met het apparaat het gebruiken.
5. WAARSCHUWING: deze apparatuur kan worden gebruikt door kinderen ouder dan 8 jaar en mensen met beperkte fysieke, sensorische of mentale vaardigheden, of mensen die geen ervaring of kennis van de apparatuur hebben, als dit wordt gedaan onder toezicht van een verantwoordelijke persoon voor hun veiligheid of hebben ze informatie gekregen over het veilige gebruik van het apparaat en zijn zich bewust van de gevaren van het gebruik ervan. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het apparaat mogen niet door kinderen worden uitgevoerd, tenzij ze ouder zijn dan 8 jaar en deze activiteiten worden uitgevoerd onder toezicht.
6. Trek altijd de stekker uit het stopcontact door het stopcontact na gebruik met uw hand vast te houden. Trek NIET aan het netsnoer.
7. Dompel de kabel, de stekker en het hele apparaat niet onder in water of een andere vloeistof. Stel het apparaat niet bloot aan atmosferische omstandigheden (regen, zon, enz.) Of gebruik het niet in omstandigheden met een hoge luchtvochtigheid (badkamers, vochtige stacaravans).
8. Controleer regelmatig de staat van het netsnoer. Als het netsnoer beschadigd is, moet het worden vervangen door een gespecialiseerde reparatiewerkplaats om gevaar te

voorkomen.

1. Gebruik het apparaat niet met een beschadigd netsnoer of als het is gevallen of op een andere manier is beschadigd of als het niet goed werkt. Repareer het apparaat niet zelf, want er bestaat een risico op elektrische schokken. Breng het beschadigde apparaat naar een geschikt servicecentrum voor controle of reparatie. Alle reparaties mogen alleen door geautoriseerde servicepunten worden uitgevoerd. Onjuist uitgevoerde reparaties kunnen ernstig gevaar voor de gebruiker veroorzaken.

2. Plaats het apparaat op een koele, stabiele ondergrond, uit de buurt van hete keukenapparatuur zoals: elektrisch fornuis, gasbrander, enz.

3. Zorg ervoor dat niets de luchtinlaat en -uitlaat van het apparaat blokkeert

4. Gebruik het apparaat alleen op een vlakke ondergrond om te voorkomen dat condensatie naar buiten komt

5. Voor extra bescherming is het raadzaam om een aardlekschakelaar (RCD) in het elektrisch circuit te installeren met een nominale reststroom van niet meer dan 30 mA. Vraag hierom een elektricien.

6. Reinig het luchtfilter regelmatig. De frequentie van schoonmaken hangt af van de reinheid van de lucht.

7. Wacht na het uitschakelen van de machine minstens 5 minuten voordat u hem weer inschakelt.

8. Gebruik het apparaat niet op zonnige plaatsen. Wanneer het apparaat oververhit raakt, schakelt de oververhittingsbeveiliging het apparaat in.

9. Voor een effectieve koeling moet een afstand van minimaal 50 cm worden aangehouden tussen de zijwanden van het apparaat en de muur of meubels of gordijnen.

10. Vanwege de beperkte prestaties van het apparaat wordt de doeltemperatuur mogelijk niet bereikt als het verschil tussen de doeltemperatuur en de omgevingstemperatuur te groot is.

11. Neem de volgende basisvoorzorgsmaatregelen in acht om het risico op brand, elektrische schokken of letsel bij het gebruik van de airconditioner te verminderen:

a) Sluit aan op een geaard stopcontact met 3 pinnen.

b) Verwijder de aardingspen niet.

c) Gebruik de adapter niet.

d) Gebruik geen verlengsnoer.

e) Koppel de airconditioner los voordat u onderhoud uitvoert.

f) Gebruik twee of meer mensen om de airconditioner te verplaatsen en te installeren.

1. Gebruik geen andere middelen dan het door de fabrikant aanbevolen ontdooiings- of reinigingsproces.

2. Het apparaat moet worden opgeslagen in een ruimte zonder constant werkende ontstekingsbronnen, bijvoorbeeld: open vuur, gastoestellen of elektrische kachels.

Apparaatbeschrijving - Afbeelding A

1. Bedieningspaneel 2. Uitlaat voor koude lucht

2. Afstandsbediening (afbeelding E) 4. Transporthandgreep

3. Verdamperinlaat met EVA-filter 6. Luchtuitlaatpijp

4. Afvoeropening bovenste koeler 8. Afvoeropening onderste koeler

5. Raamuitlaatadapter 10. Connector van luchtuitlaatpijp

Beschrijving van het bedieningspaneel - Afbeelding D.

A. Aan / uit-knop B. Modusknop

C. Timer / temperatuur omlaag-knop D. Timer / temperatuur omhoog-knop

E. Knoppen voor het slaapmodel (D & F samen ingedrukt in koelmodus) F. Knop voor ventilatorsnelheid

G. Timerknop H. LED-scherm

I. Signaalontvanger voor afstandsbediening J. Koelmodus-controlelamp

K. Controlelamp droge modus L. Controlelamp ventilatormodus

M. Volle watercontrolelamp N. Slaapmoduscontrolelamp

O. De schakelaar aan / uit controlelamp P. Tijd controlelamp

Q, temperatuurcontrolelamp

Afstandsbediening - Afbeelding E

A. Aan / uit-knop B. Modusknop

C. Timer / temperatuur omlaag-knop D. Timer / temperatuur omhoog-knop

E. Slaapmodel F. Knop ventilatorsnelheid

G. Timer knop

BEDIENINGSPANEEL - afbeelding D

Druk op knop "A" om de machine in en uit te schakelen, de zoemer zal eenmaal een signaal weergeven. Het controlelampje "O" schakelt het bedieningspaneel in.

Druk op knop "B" om van modus te wisselen, tussen koelmodus → ventilatormodus → ontvochtigingsmodus.

Druk op knop "D / C" omhoog / omlaag om de instellingstemperatuur of instellingstijd te wijzigen, ga als volgt te werk:

- Druk tijdens het instellen van de temperatuur op de knop Omhoog of Omlaag om de gewenste temperatuur te selecteren (niet beschikbaar in ventilator- of ontvochtigingsmodus).

- Druk tijdens het instellen van de tijd op de knop omhoog of omlaag om de gewenste tijd te selecteren.

Druk op knop "F" om de ventilatorsnelheid te selecteren:

- Druk in de koel- en ventilatormodus op de knop "F" om een hoge of lage windsnelheid te selecteren. In te koude omstandigheden werkt het mogelijk niet volgens de ingestelde windsnelheid.

- In de ontvochtigingsmodus is het indrukken van de knop "F" ongeldig, en de ventilator kiest met kracht voor lage windsnelheid.

Druk op knop "E" om de slaapmodus te selecteren:

- Druk in de koelmodus op beide knoppen "F" en "D" om de slaapmodus in te schakelen. Het apparaat werkt dan op Energiebesparing en stil. Het slaapmodel controlelampje "N" schakelt het bedieningspaneel in.

Druk op knop "G" om de bedieningsperiode te selecteren, wanneer het LCD-scherm knippert, drukt u op knop "D" of knop "C" om het gewenste tijdsbereik te selecteren. Tijdinstellingsbereik 1-24 uur en kan een uur omhoog of omlaag worden aangepast. Het knipperen stopt binnenkort en het LED-scherm keert terug om de verwachte omgevingstemperatuur weer te geven.

Uitgestelde startfunctie:

- Vertraging bij aanzetten:

Schakel het apparaat uit en druk vervolgens op de knop "G", druk vervolgens op de knop "D" of de knop "C" om de gewenste tijdswaarde te selecteren. De maximale inschakelvertragingstijd is 24 uur. Het apparaat wordt ingeschakeld nadat de vertragingstijd is verstreken.

- Uitschakelvertraging instelling:

Schakel het apparaat in en druk vervolgens op de knop "G", druk vervolgens op de knop "D" of de knop "C" om de gewenste tijdswaarde te selecteren. De maximale vertragingstijd voor uitschakelen is 24 uur. Het apparaat wordt uitgeschakeld nadat de vertragingstijd is verstreken.

AFSTANDSBEDIENING bediening - afbeelding E

De afstandsbediening verzendt signalen naar het systeem.

Knop "A" - het apparaat wordt gestart wanneer het wordt ingeschakeld of wordt gestopt wanneer het in werking is, als u op deze knop drukt.

Knop "B" - druk erop om de werkingsmodus te selecteren: koelmodus → droge modus → ventilatormodus.

Knop "C" / "D" - indrukken om de kamertemperatuur en de timer in te stellen.

Knop "E" - indrukken om de slaapmodus in te stellen of te annuleren.

Knop "F" - druk erop om de ventilatorsnelheid in volgorde te selecteren: lage / hoge windsnelheid.

Knop "G" - indrukken om de bedrijfstijd in te stellen van 1 tot 24 uur.

1. Vorstbeschermingsfunctie:

In koel-, ontvochtigings- of economische energiebesparende modus, als de temperatuur van de uitlaatpijp te laag is, gaat de machine automatisch naar de beveiligingsstatus; als de temperatuur van de uitlaatpijp tot een bepaalde temperatuur stijgt, kan deze automatisch terugkeren naar normaal bedrijf.

2. Overloopbeveiliging Functie "M":

Wanneer water in de waterpan het waarschuwingsniveau overschrijdt, zal de machine automatisch een alarm laten klinken en het "FULL" -indicatielampje "M" zal knipperen. Tap nu het water af volgens de afvoerinstructies.

Nadat het water is geleegd, keert de machine automatisch terug naar de oorspronkelijke staat.

3. Beschermingsfunctie van de compressor

Om de levensduur van de compressor te verlengen, heeft deze een opstartbeschermingsfunctie van 3 minuten nadat de compressor is uitgeschakeld.

AFVOERINSTRUCTIES:

Deze machine heeft twee afvoermethoden: handmatige afvoer en continue afvoer.

1. Handmatige afvoer - afbeelding F1.

Wanneer het apparaat stopt nadat het water vol is, ziet u op het bedieningspaneel het controlelampje "M" knipperen. Schakel het apparaat uit en trek de stekker uit het stopcontact. Verplaats de machine voorzichtig, zodat er geen water in de waterbak op de bodem van het lichaam wordt gemorst. Plaats het waterreservoir onder de waterafvoer achter de behuizing. Schroef het afvoergat van de onderste koeler (8) los en trek de waterstop eruit, het water stroomt automatisch in het waterreservoir. Houd het afvoerdeksel en de waterstop op de juiste manier. Tijdens drainage kan het lichaam iets naar achteren worden gekanteld. Als het waterreservoir niet al het water kan bevatten voordat het waterreservoir vol is, vul dan de waterafvoer zo snel mogelijk met de waterstop om te voorkomen dat water naar de vloer of het tapijt stroomt. Wanneer het water wordt geloosd, vul dan de waterstop en draai het afvoerdeksel vast.

1. Continue afvoer - optie ALLEEN van toepassing op ontvochtigingsmodus - getoond op afbeelding F2.

Schroef het afvoerdeksel los en trek de waterstop eruit. Plaats de afvoerpijp (niet inbegrepen in de set) in de waterafvoer. Sluit de afvoerpijp aan op de emmer.

REINIGING & ONDERHOUD

Reiniging: schakel vóór reiniging en onderhoud de machine uit en trek de stekker uit het stopcontact.

a) Reiniging van de behuizing

Reinig het oppervlak van het apparaat met een natte zachte doek. Gebruik geen chemicaliën, zoals benzeen, alcohol, benzine, anders raakt het oppervlak van het apparaat beschadigd of zelfs de hele machine.

b) Reiniging van het EVA-filter

Als het filterscherm verstopt is met stof en de effectiviteit van het apparaat is verminderd, moet u het filterscherm om de twee weken reinigen.

- Reinig het bovenste filterschermframe - afbeelding G.

- Draai één schroef in de achterklep los en verwijder het EVA-filtergaas (5).

- Plaats het filter in warm water met een neutraal schoonmaakmiddel (ongeveer 40 °C / 104 °C) en droog het in de schaduw na het schoonspoelen.

OPSLAG

1. Schroef het afvoerdeksel los, haal de waterplug uit het stopcontact en laat het water in de waterbak in andere waterbakken lopen of kantel de behuizing rechtstreeks om het water in andere containers te laten stromen.

2. Schakel het apparaat in, stel het in op de ventilatorstand met lage snelheid en houd deze status totdat de afvoerpijp (niet inbegrepen in de set) droog wordt, om de binnenkant van de behuizing in een droge toestand te houden en schimmelvorming te voorkomen.

3. Schakel het apparaat uit, haal de stekker uit het stopcontact, installeer de stekker en de aftapkap.

4. Verwijder de luchtafvoerpijpelementen.

5. Bedek de airconditioning met een plastic zak. Plaats de airconditioning op een droge plaats, houd deze buiten het bereik van kinderen en neem stofbeheersmaatregelen.

6. Verwijder de batterijen van de afstandsbediening en bewaar ze op de juiste manier.

PROBLEEMOPLOSSEN

Repareer het apparaat niet zelf. Gekwalificeerde reparatie maakt de garantie ongeldig.

Probleem I.: De airconditioning werkt niet.

Reden 1: Er is geen elektriciteit. Dus schakel het in nadat u het hebt aangesloten op een stopcontact met elektriciteit.

Reden 2: de overloopindicator geeft "FL" weer. Dus lozen het water.

Reden 3: de omgevingstemperatuur is te laag of te hoog. Dus, raad aan om het apparaat te gebruiken bij een temperatuur van 7-35 °C (44-95 °F).

Reden 4: In de koelmodus is de kamertemperatuur lager dan de ingestelde temperatuur. Verander dus de ingestelde temperatuur.

Reden 5: In de droge modus is de omgevingstemperatuur te laag. Het apparaat moet dus in een ruimte met een omgevingstemperatuur van meer dan 17 °C (62 °F) worden geplaatst.

Probleem II.: Het koeleffect is niet goed.

Reden 1: Er is direct zonlicht. Trek dus aan het gordijn.

Reden 2: Deuren of ramen staan lopen; er zijn veel mensen; of in koelmodus zijn er andere warmtebronnen. Sluit dus deuren en ramen en voeg een nieuwe airconditioner toe.

Reden 3: Het EVA-filter is vuil. Dus maak het schoon.

Reden 4: De luchtinlaat of -uitlaat is geblokkeerd. Dus, duidelijke obstakels.

Probleem III.: Big Noise

Reden: het apparaat is niet op een vlakke ondergrond geplaatst. Plaats het apparaat dus op een vlakke en harde plaats om ruis te verminderen.

Probleem IV.: Compressor werkt niet.

Reden: bescherming tegen oververhitting begint. Wacht dus 3 minuten totdat de temperatuur is verlaagd en start de machine vervolgens opnieuw.

Probleem V.: De afstandsbediening werkt niet.

Reden 1: De afstand tussen het apparaat en de afstandsbediening is te groot. Laat de afstandsbediening dus dicht bij het apparaat komen en zorg ervoor dat de afstandsbediening direct naar signaalreceptor (I) op het bedieningspaneel is gericht.

Reden 2: De afstandsbediening is niet uitgelijnd met de richting van de ontvanger van de afstandsbediening. Dus, doe zoals hierboven.

Reden 3: Batterijen zijn leeg. Vervang dus de batterijen.

Probleem VI.: Geeft 'E1' weer.

Reden: de pijptemperatuursensor is abnormaal. Neem daarom contact op met een erkende serviceorganisatie.

Probleem VII.: Geeft 'E2' weer

Reden: de kamertemperatuursensor is abnormaal. Neem daarom contact op met een erkende serviceorganisatie.

Opmerking: Neem contact op met een erkende serviceorganisatie als er problemen optreden die niet in de tabel worden vermeld of aanbevolen oplossingen niet werken.

TECHNISCHE DATA:

Koelcapaciteit bij BTU: 7000 BTU / uur

Koelvermogen in watt: 2060W

Energieverbruik (koeling) W: 792 W

Geluidsniveau: <= 65dB

Luchtstroom: 300 m3 / h

Energieklasse: A

Timer: 24 uur

Koelmiddelgewicht R290: maximaal 130 gram

Let op, brandgevaar.

NIET doorboren of verbranden.

Houd er rekening mee dat het koelmiddel mogelijk geen geur bevat.
